Husundergrunder. Grundläggning, faktorer att beakta. Grundläggning, utformning. Utbredda plattor. Hel, kantförstyvad platta

Transkript

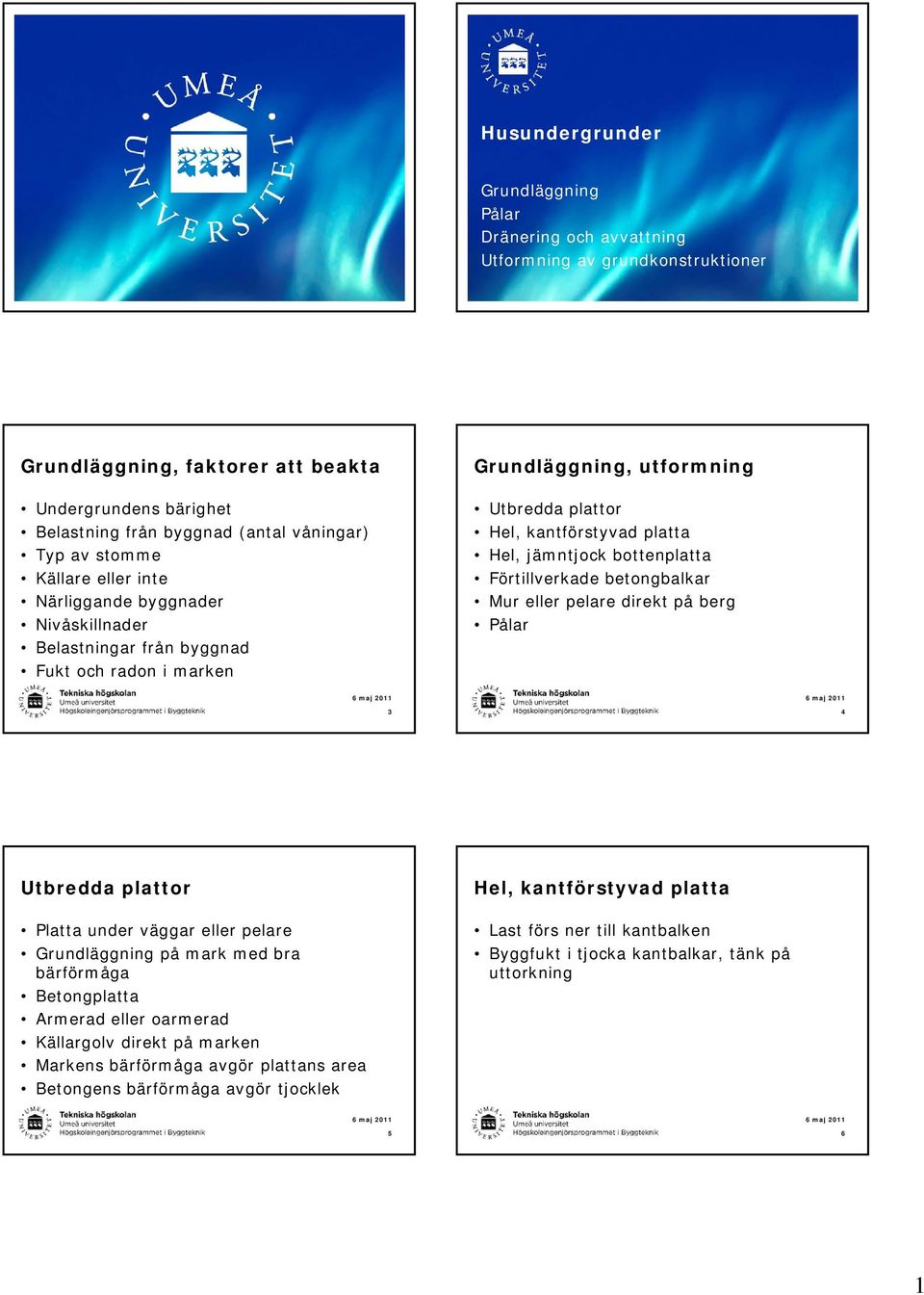

1 Husundergrunder Grundläggning Pålar Dränering och avvattning er Grundläggning, faktorer att beakta Undergrundens bärighet Belastning från byggnad (antal våningar) Typ av stomme Källare eller inte Närliggande byggnader Nivåskillnader Belastningar från byggnad Fukt och radon i marken Grundläggning, utformning Utbredda plattor Hel, kantförstyvad platta Hel, jämntjock bottenplatta Förtillverkade betongbalkar Mur eller pelare direkt på berg Pålar 3 4 Utbredda plattor Platta under väggar eller pelare Grundläggning på mark med bra bärförmåga Betongplatta Armerad eller oarmerad Källargolv direkt på marken Markens bärförmåga avgör plattans area Betongens bärförmåga avgör tjocklek Hel, kantförstyvad platta Last förs ner till kantbalken Byggfukt i tjocka kantbalkar, tänk på uttorkning 5 6 1

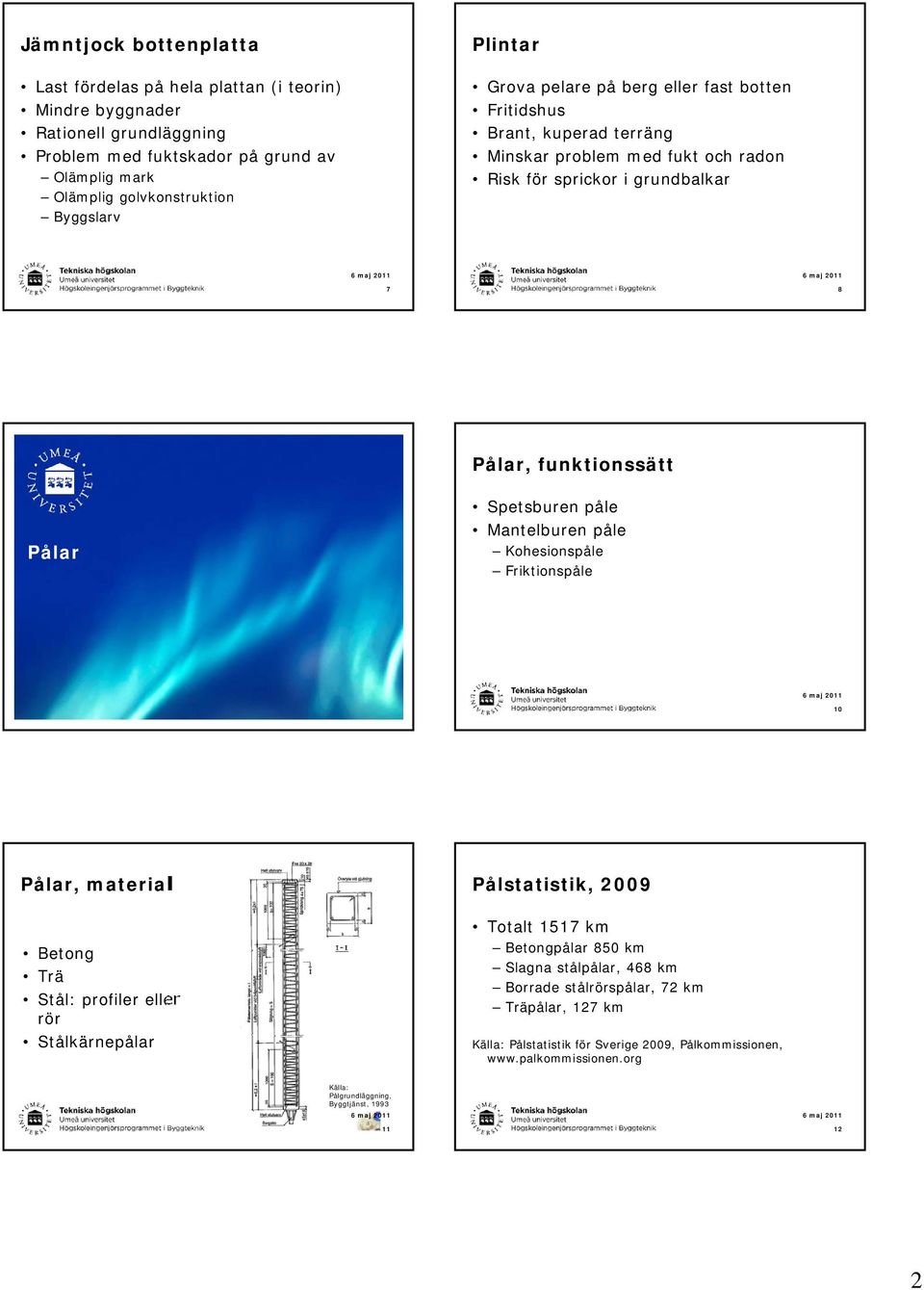

2 Jämntjock bottenplatta Last fördelas på hela plattan (i teorin) Mindre byggnader Rationell grundläggning Problem med fuktskador på grund av Olämplig mark Olämplig golvkonstruktion Byggslarv Plintar Grova pelare på berg eller fast botten Fritidshus Brant, kuperad terräng Minskar problem med fukt och radon Risk för sprickor i grundbalkar 7 8 Pålar, funktionssätt Pålar Spetsburen påle Mantelburen påle Kohesionspåle Friktionspåle 10 Pålar, material Betong Trä Stål: profiler eller rör Stålkärnepålar Pålstatistik, 2009 Totalt 1517 km Betongpålar 850 km Slagna stålpålar, 468 km Borrade stålrörspålar, 72 km Träpålar, 127 km Källa: Pålstatistik för Sverige 2009, Pålkommissionen, Källa: Pålgrundläggning, Byggtjänst,

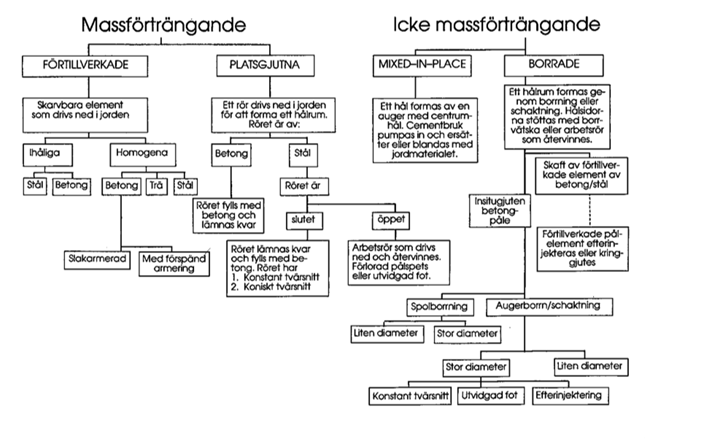

3 Beräkning av lastkapacitet Pålens grundlast: tvärsnitt, material, armering, beslag etc Lastens varaktighet Sidostöd omgivande jord Slagningsarbete Initialkrokighet Integritet 13 Pålgrundläggning: Ansvarsfördelning Undersökning av geotekniska förutsättningar - byggherren Val av påltyp byggherre eller projektör Belastningar projektören laster från byggnadsverket laster från jord tillskottslaster vid pålplaceringar inom angivna toleranser inverkan vid slagningen 14 Pålgrundläggning: Ansvarsfördelning Bygghandlingar projektör, på byggherres uppdrag: Handlingar för att anbudsgivning och entreprenadarbeten Kontrollens utförande och omfattning anges. Regleringslängder för pålarna ska tas fram. Ekonomisk reglering av pålningen Branschöverenskomna mät- och ersättningsregler Utgående regleringslängder i förfrågningsunderlag Klassificeringsschema ur Pålgrundläggning, SIG, Betongpålar Slagna pålar av stål 0,3 1,5 MN m Korta pålelement som skarvas Fördelar God beständighet God kvalitetskontroll Stark tradition Relativt billiga Svåra att kapa Stor markundanträngning Deformeras mot block Ger vibrationer 0,1 1,5 MN < 50 m G-påle, H-balk, X-påle, rälspåle Källa: Pålgrundläggning, Byggtjänst, 1993 Fördelar Dimension efter last Liten massförträngning Skarvbara Typgodkända (G och X) Lagervara Korrosionskänslig Hög kostnad Begagnad räl, risk för sprödbrott

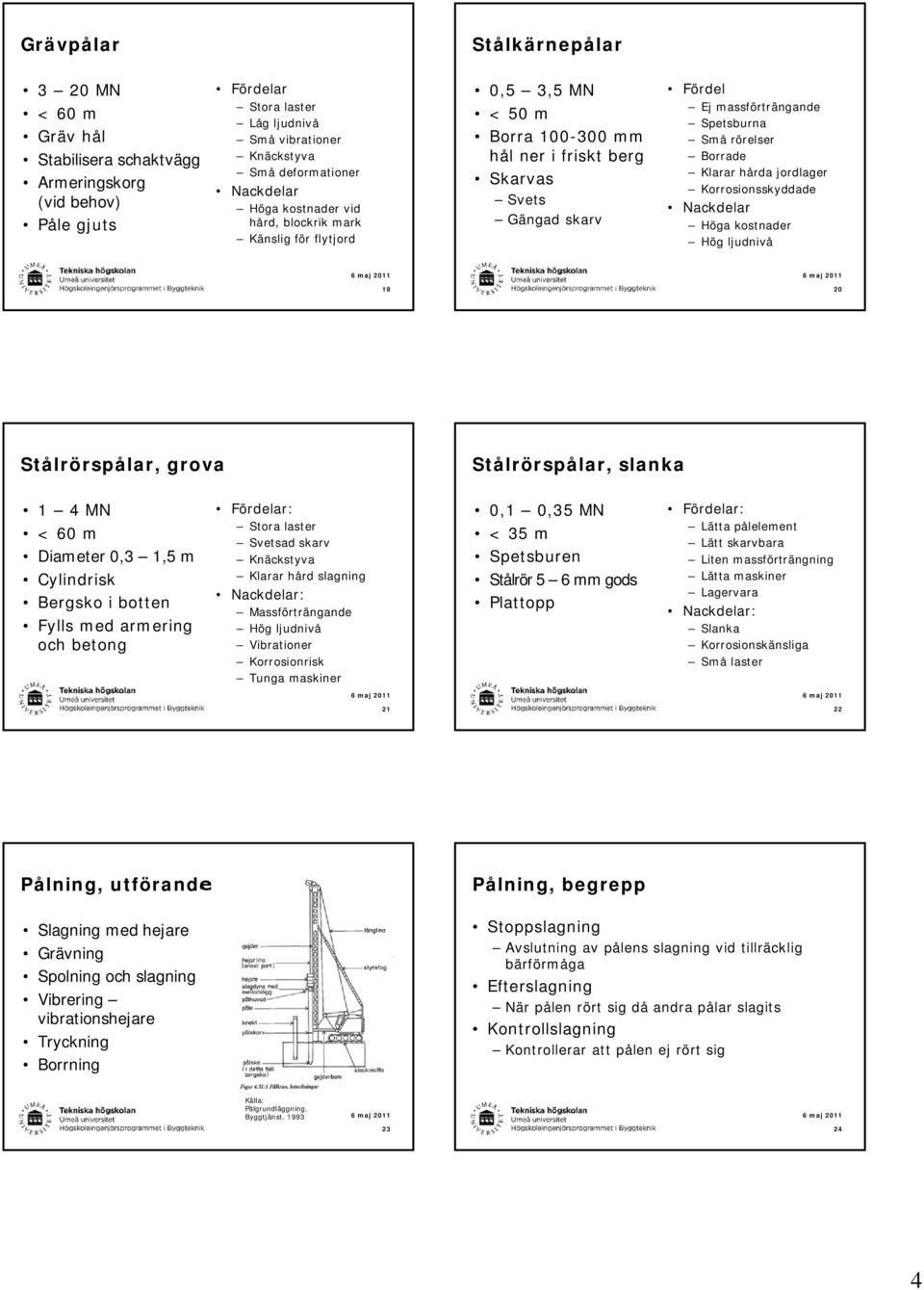

4 Grävpålar Stålkärnepålar 3 20 MN < 60 m Gräv hål Stabilisera schaktvägg Armeringskorg (vid behov) Påle gjuts Fördelar Stora laster Låg ljudnivå Små vibrationer Knäckstyva Små deformationer Höga kostnader vid hård, blockrik mark Känslig för flytjord 0,5 3,5 MN < 50 m Borra mm hål ner i friskt berg Skarvas Svets Gängad skarv Fördel Ej massförträngande Spetsburna Små rörelser Borrade Klarar hårda jordlager Korrosionsskyddade Höga kostnader Hög ljudnivå Stålrörspålar, grova Stålrörspålar, slanka 1 4 MN < 60 m Diameter 0,3 1,5 m Cylindrisk Bergsko i botten Fylls med armering och betong Fördelar: Stora laster Svetsad skarv Knäckstyva Klarar hård slagning : Massförträngande Hög ljudnivå Vibrationer Korrosionrisk Tunga maskiner 0,1 0,35 MN < 35 m Spetsburen Stålrör 5 6 mm gods Plattopp Fördelar: Lätta pålelement Lätt skarvbara Liten massförträngning Lätta maskiner Lagervara : Slanka Korrosionskänsliga Små laster Pålning, utförande Pålning, begrepp Slagning med hejare Grävning Spolning och slagning Vibrering vibrationshejare Tryckning Borrning Stoppslagning Avslutning av pålens slagning vid tillräcklig bärförmåga Efterslagning När pålen rört sig då andra pålar slagits Kontrollslagning Kontrollerar att pålen ej rört sig Källa: Pålgrundläggning, Byggtjänst,

5 Markavvattning och dränering Avvattning och dränering Led bort ytvatten Dränera bort markvatten 26 Markvatten Avled ytvatten Mark fall 1:20 minst 3 m från byggnad Avledande dike Avled takvatten Via dagvatten Led ut från grunden Sockelhöjd 300 mm Dränering och kapillärbrytande skikt Dränering Dränerande skikt Dräneringsledning Kapillärbrytande skikt Hindrar kapillärsugning från dränerande skikt Tvättad singel eller makadam, 8-16 mm 3 ggr kapillär stighöjd Över högst grundvattennivå Annars vattentät konstruktion eller pumpning Dräneringsledning Tegelrör Vatten kommer in i skarvar Plaströr Slang eller raka rör Intagningsöppningar: storlek, hålarea per m ledning Kringfyllnadsmaterial Dränering Läggningsbädd 100 mm, makadam eller singel, 8-16 mm Lutning 1:200 VG vattengång, anges som höjd Under dränerande skikt Vatten rinner till ledningen Hänsyn till grundens bärighet och frysrisk

6 Utformning av grundkonstruktioner Faktorer att beakta Markanvändning i omgivning Marknivåer på schakter och fyllning Grundvattenytor Sättningar Skakningar Radon Välj grundläggningsmetod lämplig nu och i framtiden 32 Undvik tjälskador Grundläggningsdjup Isolering av mark Gräv ut och ersätt olämplig jord Återfyll alltid med icke tjälfarligt material Undvik sättningar Flytande grundläggning Pålar Sättningsskillnader olika grundläggning Tänk även på intilliggane fastigheter Undvik radon Utformning av grund: täta Gräv bort radioaktivt material Radonsug eller brunn Ventilation och lufttryck Undvik glidytor Flera plattor kan samverka Alla geokonstruktioner bör kontrolleras mot glidning Pålgrupper Pålar ska ej stöta mot varandra Last fördelas på stor yta, små sättningar Sättning i pålplatta så jämn som möjligt

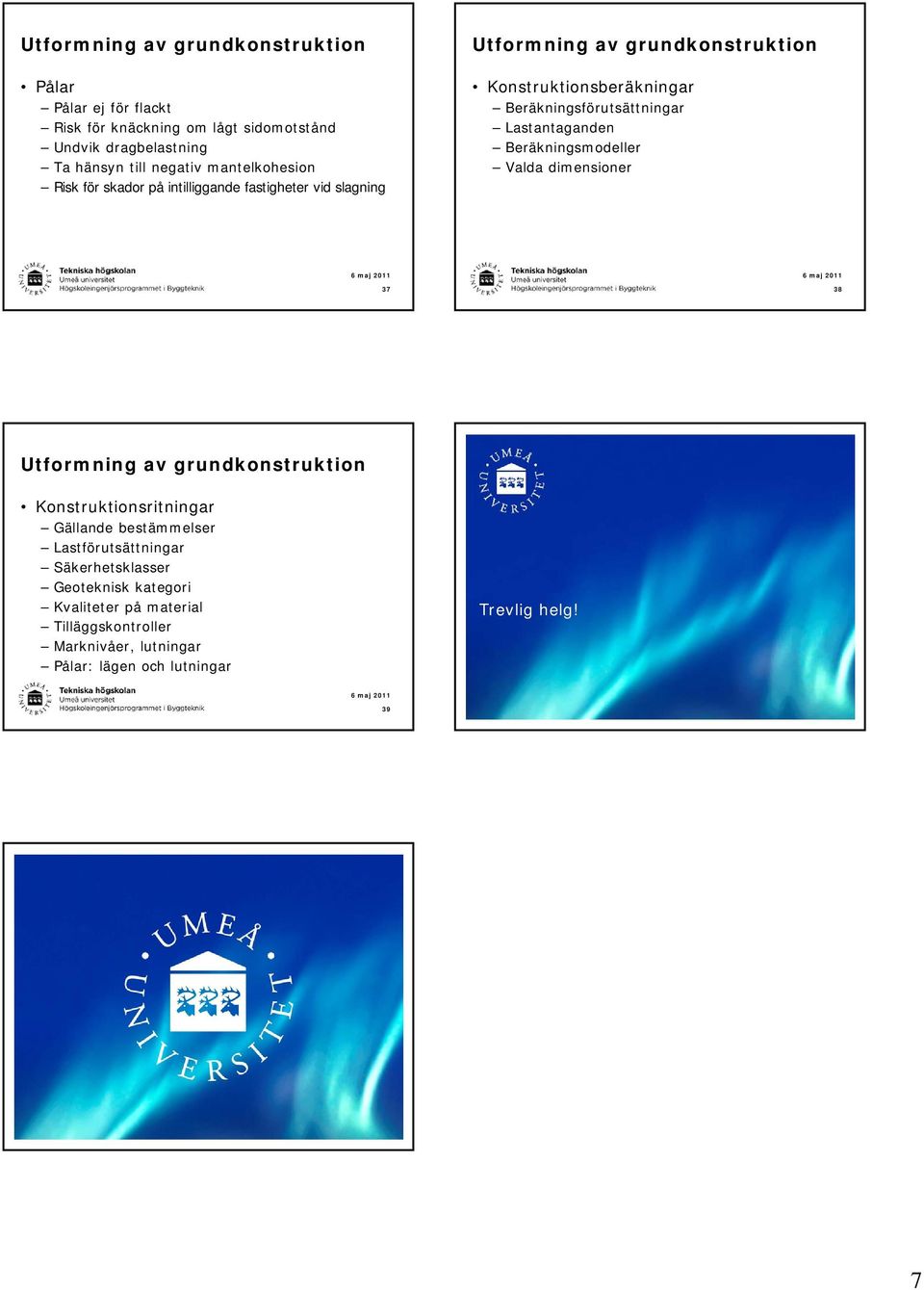

7 Pålar Pålar ej för flackt Risk för knäckning om lågt sidomotstånd Undvik dragbelastning Ta hänsyn till negativ mantelkohesion Risk för skador på intilliggande fastigheter vid slagning Konstruktionsberäkningar Beräkningsförutsättningar Lastantaganden Beräkningsmodeller Valda dimensioner Konstruktionsritningar Gällande bestämmelser Lastförutsättningar Säkerhetsklasser Geoteknisk kategori Kvaliteter på material Tilläggskontroller Marknivåer, lutningar Pålar: lägen och lutningar Trevlig helg! 39 7
