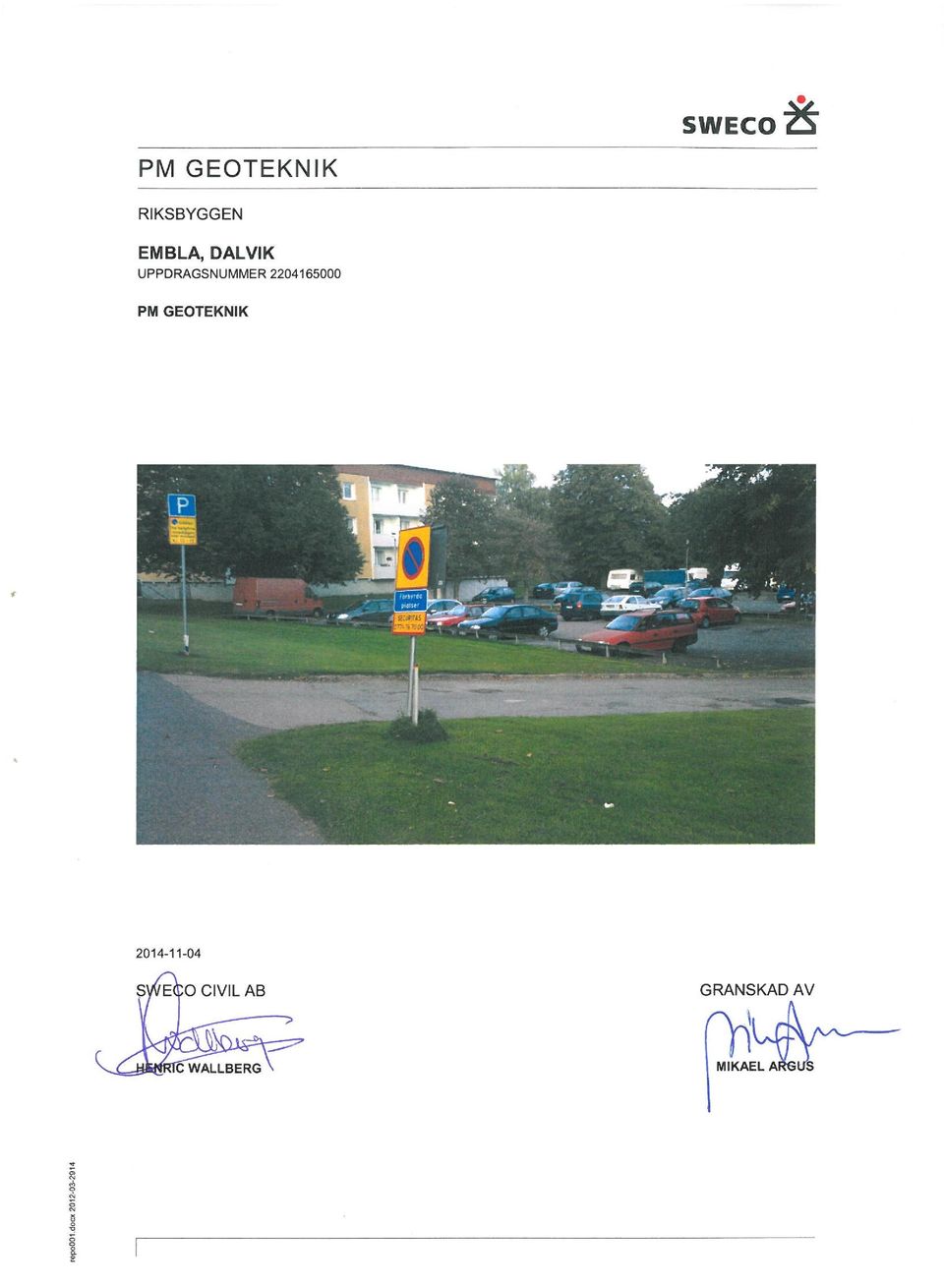

Sammanfattning 1 (12) PM GEOTEKNIK EMBLA, DALVIK

Transkript

1

2

3 repo001.docx Sammanfattning På uppdrag av Riksbyggen har Sweco Civil AB utfört geoteknisk undersökning för Embla, flerbostadshus vid Dalviksringen i Jönköping. Undersökningarna utfördes under september Resultatet från utförda undersökningar visar en varierande jordprofil ner till ca 1 meter under markytan varefter lermorän (med fraktioner av sand och silt) fortsätter mot djupet. Förekomst av sten och/eller block har bekräftats i jordprofilen. Tillräckligt underlag saknas för att ta fram valda värden för jordens materialegenskaper och dimensionerande parametrar. Härledda värden ger viss indikation på rådande förhållanden men kompletterande undersökningar bör utföras för att möjliggöra säkrare geotekniska bedömningar, främst avseende intervallet mellan bergöveryta och tänkt grundläggningsnivå. Möjlig grundläggning för byggnation inom undersökt område bedöms vara platta på mark i förekommande moränjord alternativt på fyllning med friktionsjord, eller på plintar som ställes på berg. Samråd med konstruktör rekommenderas beträffande förutsättningar och metoder för grundläggning samt kompletterande geotekniska undersökningar. 1 (12)

4 repo001.docx Innehållsförteckning 1 Uppdrag Syfte och begränsningar 3 2 Underlag för undersökningen 3 3 Befintliga förhållanden 3 4 Utförda undersökningar 6 5 Geotekniska och geohydrologiska förhållanden Jordlagerföljd Geotekniska parametrar Bergdjup Geohydrologiska förhållanden 7 6 Markradon 8 7 Geotekniska synpunkter Grundläggningsförutsättningar Rekommendationer 10 2 (12)

5 repo001.docx Uppdrag På uppdrag av Riksbyggen har Sweco Civil AB utfört geoteknisk undersökning för Embla, flerbostadshus vid Dalviksringen i Jönköping. 1.1 Syfte och begränsningar Syftet med undersökningarna är att inom angivet område utreda rådande mark- och grundvattenförhållanden samt lämna rekommendationer kring grundläggning. 2 Underlag för undersökningen Underlag för undersökningen har varit: Skissförslag, justerat läge av byggnad och ny parkeringsprincip. Tillhandahållen av Riksbyggen, daterad Grundkarta i dwg-format. Tillhandahållen av Riksbyggen, daterad Plan Kv. Runstaven tomt nr 1. Tillhandahållen av Riksbyggen, datering saknas. 3 Befintliga förhållanden Undersökt område omfattar ca 600 m 2 och består övervägande av gräsbevuxen yta och verksam parkering. Området avgränsas av befintliga flerbostadshus i nordlig och sydlig riktning, parkeringsyta/garage österut samt Dalviksringen väster. På ett avstånd om ca 75 meter österut finns damm med in- och utlopp i form av strömmande vattendrag. Marköveryta lutar generellt mot öster med markhöjd för undersökta punkter varierande mellan +183,2 och +184,4 i RH För foton från aktuellt område/närområde se nästkommande sidor, bild 3A-F. 3 (12)

6 repo001.docx Bild 3A: Översiktskarta Dalviksringen med inringat undersökningsområde. Källa Google.com Bild 3B: Undersökningspunkt 4. Vy från Dalviksringen. Foto Sweco Civil AB. 4 (12)

7 repo001.docx Bild 3C: Undersökningspunkter 2,3 och 5. Vy från Dalviksringen. Foto Sweco Civil AB. Bild 3D: Infart befintlig parkeringsyta/garage. Foto Sweco Civil AB. Bild 3E: Befintlig parkeringsyta/garage. Foto Sweco Civil AB. 5 (12)

8 repo001.docx Bild 3F: Närliggande damm med parkeringsyta/garage i bakgrunden. Foto Sweco Civil AB. 4 Utförda undersökningar Utförda undersökningar redovisas i markteknisk undersökningsrapport (MUR), uppdragsnummer daterad. 5 Geotekniska och geohydrologiska förhållanden 5.1 Jordlagerföljd Skruvprovtagning med upptagning av jordprover har varit genomförbart ner till ca 3,7 meter under markytan. Provtagning har i samtliga punkter inte kunnat nå större djup med för metoden normalt förfarande. Id X Y Z Skr Skr djup [m] nivå , , ,40 3, , , , ,80 3,7 +180, , , ,23 3,7 +179,53 Tabell 5.1 Stoppdjup och stoppnivåer från skruvprovtagningar Jordprofilen är från markytan ner till ca 1 meters djup icke homogen och består dels av sandig mulljord, mullhaltig sand respektive (något lerig) siltig sand. Under befintlig parkeringsyta består översta metern under markytan av beläggning, fyllning av (något grusig) sand, fyllning av finsand samt sandig silt. Jordlagerföljd utgörs från 1 meter under markytan ner till provtagningsstopp generellt av sandig siltig Lermorän. I punkt 3 återfinns Lermoränen ca 0,4 meter under markytan, men saknar samtidigt fraktioner av silt mellan 1,0 1,6 meters djup. I punkt 5 finns i lermoränen fraktioner av grus från ca 3,4 meters djup och ner till provtagningsstopp. 6 (12)

9 repo001.docx En detaljerad beskrivning av jordlagren i respektive undersökningspunkt framgår av ritning G2 och G3 bilagda markteknisk undersökningsrapport, MUR. Sonderingsstopp mot sten eller block bedöms via utförda hejarsonderingar ha erhållits i punkt 1 och 2 mellan ca 3,8 5,8 meter under markytan. 5.2 Geotekniska parametrar Tillräckligt underlag saknas för att ta fram valda värden för jordens materialegenskaper och dimensionerande parametrar. Härledda värden ger dock en viss indikation på gällande förhållanden men bör betraktas med försiktighet. 5.3 Bergdjup Utförda jord-bergsonderingar (Jb) indikerar ett djup till bergöveryta mellan ca 5,1 7,5 meter. Lägsta uppmätta bergnivå registrerades i punkt 2 motsvarande +176,5 och högsta nivå i punkt 5 motsvarande +178,1. Nivåer angivna i RH Id X Y Z Nivå berg Djup till berg [m] , , , ,9 7, , , , ,5 6, , , , ,0 6, , , , ,6 6, , , , ,1 5,1 Tabell 5.3 Djup till bergöveryta samt nivå bergöveryta från jord-bergsondering 5.4 Geohydrologiska förhållanden Lodning av grundvattenrör samt påvisar en grundvattenyta som varierar mellan djup om ca 2,2 2,9 meter under markytan, motsvarande +180,9 i punkt 2 och +181,2 i punkt 4. Förekommande grundvattenyta har noterats i skruvprovtagningshål vid utförande. Id Datum Nivå [m] Djup [m] 2GW GW Tabell 5.4 Lodade djup och nivåer i förekommande grundvattenrör 7 (12)

10 repo001.docx Markradon Mätning av markradon har genomförts i två punkter med ROAC-koppar. Resultatet från analyserade provresultat redovisas i tabell 6.1. Id Djup [m] Jordart Radonhalt [kbq/m3] Klassificering 2 0,7 Fyllning 64 Högradonmark 4 0,7 Lermorän 13 Lågradonmark Tabell 6 Uppmätta halter markradon 7 Geotekniska synpunkter Kompletterande undersökningar bör utföras för att uppnå en högre säkerhet på utvärderade parametrar och möjliggöra säkrare geotekniska bedömningar, främst avseende intervallet mellan bergöveryta och tänkt grundläggningsnivå. 7.1 Grundläggningsförutsättningar Flerbostadshus/punkthus med grundläggningsnivå färdigt golv +180,7 samt taknivå +217,2. Hushöjd 36,5 meter (ca 32 meter över markytan) med 12 våningsplan. Intilliggande befintligt parkeringsgarage/yta i två plan med nivå färdigt golv källare +180,7. Hejarsonderingar har varit genomförbara ner till ca 3,8 5,8 meter under markytan. Störst djup nåddes i punkt 2 och lägst djup i punkt 1, motsvarande +177,4 respektive +180,6. Avslutning av utförda hejarsonderingar har skett vid stopp mot block eller berg i punkt 5 samt stopp mot sten eller block i punkt 1 och 2. I punkt 3 och 4 har sondering avslutats då större djup inte kunnat nås med för metoden normalt förfarande. Utförda hejarsonderingar har därmed avslutats mellan 0,1 3,7 meter över bekräftad bergöveryta. Parametrar eller lagringstäthet har inte varit möjliga att utvärdera inom detta intervall. Utvärderad lagringstäthet indikerar en skiktad jordprofil med varierande lagringstäthet mellan markyta och ner till ca 1,0 meters djup. För aktuella djup är jorden mycket löst till löst lagrad i områdets västra del (punkt 1, 3, 4 tagna i gräsbevuxen yta väster om befintlig parkeringsplats) och mycket fast till medelfast lagrad för områdets östra del (punkt 2, 5 tagna i yta för befintlig parkeringsplats). Mellan 1,0 1,4 meter under markytan är jorden löst lagrad. Från 1,4 meters djup och ner till sonderingsstopp är jorden generellt medelfast till mycket fast lagrad. Undantag föreligger i punkt 3 där jorden är löst lagrad mellan 1,8 2,4 meter under markytan, samt i punkt 5 där jorden är löst lagrad mellan 2,4 2,8 meter under markytan. Se bild 5.1 för utvärderad lagringstäthet mot djupet. Utvärderade jordlager under planerad nivå färdigt golv påvisar därmed en fast till mycket fast lagringstäthet ner till sonderingsstopp. Lagringstätheten är dock okänd mellan 0,1 3,7 meter över bekräftad bergöveryta. Störst osäkerhet föreligger i punkt 1 och lägst osäkerhet i punkt 5. 8 (12)

11 repo001.docx Id X Y Z Nivå berg HfA stoppnivå Differens [m] , , , ,9 +180,60 3, , , , ,5 +177,35 0, , , , ,0 +179,77 2, , , , ,6 +179,90 2, , , , ,1 +178,20 0,10 Tabell 7.1 Skillnad mellan stoppnivå hejarsonderingar och konstaterad nivå bergöveryta Bild 7.1: Utvärderad djuprelaterad lagringstäthet. Utvärderad nivårelaterad lagringstäthet redovisas i bilaga E tillhörande markteknisk undersökningsrapport, MUR. 9 (12)

12 repo001.docx Utförda skruvprovtagningar har varit genomförbara ner till ca 0,1 1,2 meter under grundläggningsnivå för färdigt golv. Benämning av jordlager mellan ca 1,4 3,7 meter över bekräftad bergöveryta saknas därmed. Förekommande jordarter från 1 meter under markytan bedöms vara måttligt till mycket tjällyftande (tjälfarlighetsklass 3-4) och har materialtyp 4B samt 5A. I punkt 3 förekommer mycket tjällyftande jord från ca 0,4 meter under markytan. Grundvattenyta har konstaterats på ett djup mellan ca 2,2 2,9 meter under markytan och bedöms generellt luta i östlig riktning. Grundvattenytans läge skall förväntas variera beroende på årstid och nederbörd. Lodning i grundvattenrör har skett vid två tillfällen skilt från installationsdag. Då jorden inom aktuellt område bedöms vara relativt tät finns risk för höga grundvattennivåer vid riklig nederbörd på grund av att vattnet infiltrerar långsamt. Förekommande grundvattennivå har konstaterats överstiga planerad nivå för färdigt golv. Grundvattenytan ligger på ca 0,2 0,5 meter över grundläggningsnivå för färdigt golv. Djup från markyta ner till nivå färdigt golv varierar mellan ca 2,5 3,7 meter. Djup från markyta ner till nivå bergöveryta varierar mellan ca 5,1 7,5 meter. Störst djup bedöms föreligger i punkt 1 i områdets nordvästra hörn med närhet till väg Dalviksringen. Lägst djup föreligger i punkt 5 i områdets sydöstra del. Se ritning G2 och G3, bilagda markteknisk undersökningsrapport (MUR), för sektioner A-D. Block eller sten bedöms ha påträffats i punkt 1 och 2 mellan ca 3,8 5,8 meter under markytan. Det ska därmed anses vara troligt att sten och/eller block påträffats vid eventuella schaktningsarbeten. Påträffade skikt av lermorän kan vara svårschaktade på grund av sten- och/eller blockinnehåll. Vid schakt under grundvattenytan skall beaktas att moränen beroende på innehåll av sand eller silt kan anta olika egenskaper. Morän med högt sandinnehåll kan vara relativt genomsläppligt vilket föranleder svårighet vid eventuell sänkning av grundvattenytan. Morän med högt innehåll av silt kan vara lätteroderad såtillvida att den flyter ut vid kontakt med vatten. Inom aktuellt område överlagras lermoränen generellt av sandigt och grusigt material. Det bör beaktas att löst lagrad jord kan finnas djupare. Sand och grus är relativt genomsläppliga vilket liksom för ovan bland annat medför problem vid eventuell sänkning av förekommande grundvattenyta. Naturligt förekommande lermorän i punkt 4 har uppmätt halt av markradon som motsvarar lågradonmark. Förekommande fyllning under befintlig parkeringsyta i punkt 2 har uppmätt halt av markradon som motsvarar högradonmark. 7.2 Rekommendationer Förekommande jord med fraktioner av silt skall ej användas som packad fyllning då det medför svårigheter att hantera vatteninnehållet vid packning framförallt då värderleken är otjänlig. Siltigt material innebär tillika tjällyftande egenskaper. 10 (12)

13 repo001.docx Överbyggnad för hårdgjorda ytor bör dimensioneras med hänsyn till siltig jord i tjälfarlighetsklass 3-4. Bekräftad förekomst av sten- och block skall beaktas vid schaktningsarbeten och eventuell spontning. Fyllning under befintlig parkeringsyta klassas som högradonmark. Om aktuella massor ej skiftas ut rekommenderas radonsäkert utförande för nybyggnad enligt Statens Planverk, rapport 59:1982. Schaktarbeten ska utföras i torrhet. Efter avslutad schakt skyddas schaktbotten omgående mot vatten och mekanisk påverkan. Vid otjänlig väderlek påförs skyddande skikt direkt i samband med schaktningsarbetet. I annat fall görs det omedelbart efter det att kontroll av schaktbotten utförts. Yta för grundläggning av geokonstruktioner ska utgöras av väl avjämnad och ostörd schaktbotten, varför avslutande schaktning ska utföras försiktigt och med skopa utan tänder. För bedömning av lämpliga släntlutningar tillråds att generella anvisningar i Arbetsmiljöverkets och Statens geotekniska instituts handbok Schakta säkert efterföljs. Fyllning och återfyllning för planerade konstruktioner ska utföras med material lägst materialtyp 2 enligt tabell CE/1 i AMA Anläggning 13. Packning ska ske enligt tabell CE/4. Fyllning får inte utföras med eller mot tjälad jord. Åtgärder rekommenderas med syfte om att förhindra inrinning av ytvatten i område för schakt. Behov av länshållning bedöms föreligga vid schaktning ner till nivå för färdigt golv alternativt ner till nivå för bergöveryta. Sänkning av grundvattennivån bedöms kunna utföras genom pumpning i pumpgrop under schaktbotten. Pumpning skall ske i god tid före schakt till fullt djup för att förhindra uppluckring av schaktbotten. Samråd beträffande metodval bör ske med entreprenören. Riskanalys med utredning av omgivningspåverkan av sänktratt för grundvattenytan skall utföras då närliggande fastigheter och anläggningar kan påverkas i form av potentiella sättningar. Riskanalysen ska även belysa risker vid spontslagning samt packningsarbeten och restriktioner för dessa arbeten. Möjlig grundläggning för byggnation inom undersökt område bedöms vara platta på mark i förekommande moränjord alternativt på fyllning med friktionsjord, eller på plintar som ställes på berg. Samråd med konstruktör rekommenderas beträffande förutsättningar och metoder för grundläggning samt kompletterande geotekniska undersökningar. I detta skede kan jordens materialegenskaper och dimensionerande materialparametrar arbetas fram. Beroende på hur intilliggande område skall disponeras under byggtiden, befintliga byggnader och anläggningar samt vald grundläggningsmetod kommer troligtvis spont att erfordras för schakt vid grundläggningsarbeten. Omfattning och typ av spont kan arbetas fram i samråd med beställare och konstruktör. 11 (12)

14 repo001.docx För väggar och golv tillhörande våningsplan understigande förekommande grundvattennivå rekommenderas vattentät betong. Bärighet- och sättningsberäkningar ska utföras vid detaljprojektering av byggnaden. Stabilitetsproblem bedöms inte föreligga mot befintlig damm med hänsyn till rådande fasta jordar och relativt nära till berg i kombination med att befintligt parkeringsgarage ligger mellan planerad byggnad och damm i öster. Stabilitetsberäkningar ska utföras med hänsyn till närliggande byggnader och anläggningar. För geokonstruktioner i GK2 ska det enligt IEG 2:2008 TD Grunder (se även Bilaga J till Eurokod 7) upprättas en utförandeplan i samråd med geoprojektören. En kontrollplan ska upprättas med beskrivning av vad som ska kontrolleras, hur det ska kontrolleras samt vilka kriterier som ska gälla vid kontrollen. Utöver sedvanlig kontroll (Eurokod 7, kap 4.2, IEG 2:2008 TD Grunder 5.4 samt bilaga J till Eurokod 7), bl.a. att jord- och grundvattenförhållandena överensstämmer med dimensioneringsförutsättningarna - d.v.s. de förutsättningar som ligger till grund för projekteringen, ska tilläggskontroll utföras vilket innefattar kontroll mot i projekteringen upprättade gränsvärden. Utöver schaktbottenbesiktning, ska det (enligt Eurokod 7, kap , IEG 2:2008TD Grunder 5.4.3) utföras särskild tilläggskontroll i GK2. Kontroll ska utföras av geotekniker eller annan inom området sakkunnig. Eventuell avvikelse ska omgående rapporteras till geoprojektören för åtgärd. 12 (12)
