1 INSTALLATION & ANVÄNDNING RELOAD SPAS MANUAL F50 - T50 - P70

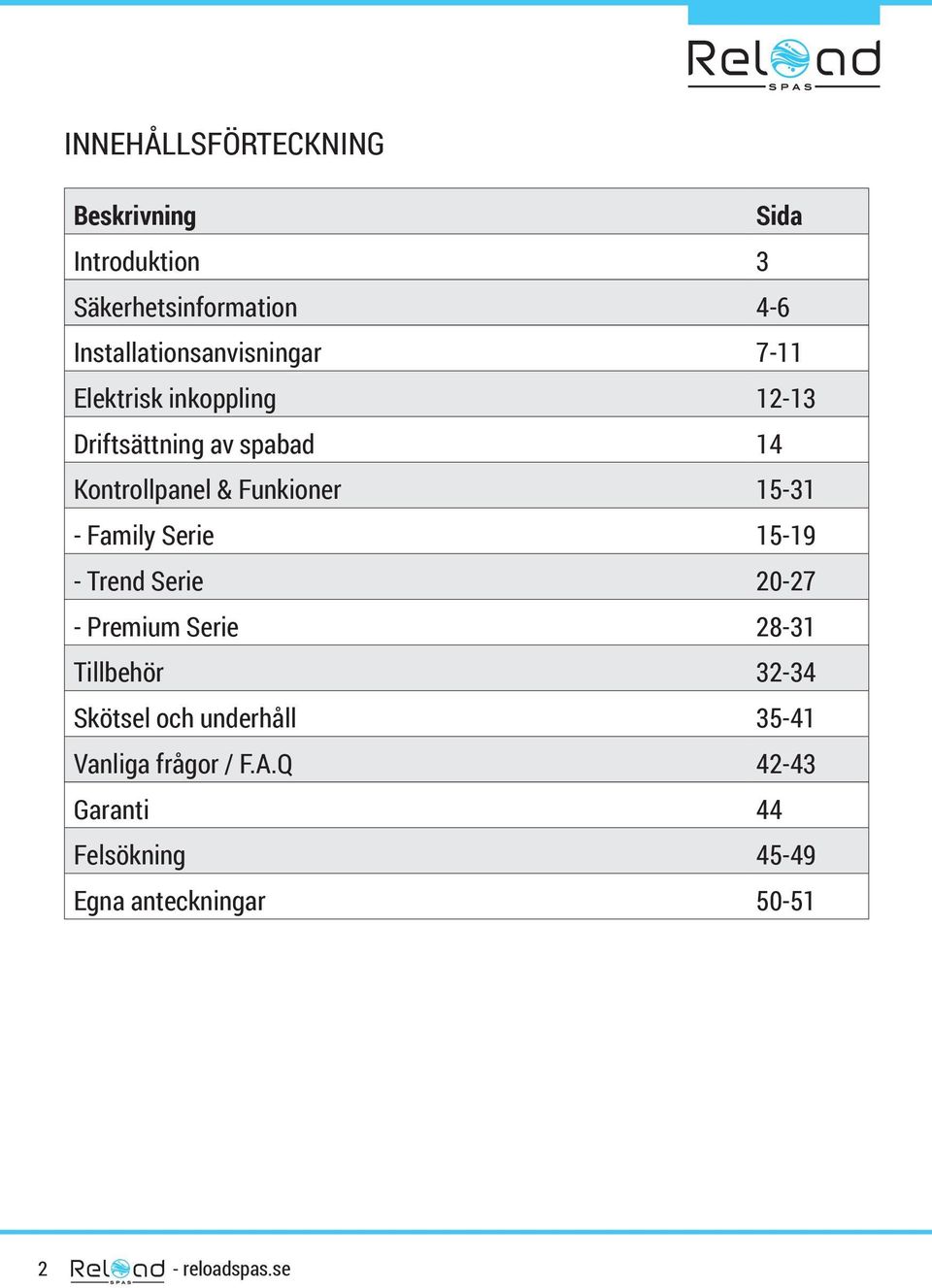

2 INNEHÅLLSFÖRTECKNING Beskrivning Sida Introduktion 3 Säkerhetsinformation 4-6 Installationsanvisningar 7-11 Elektrisk inkoppling Driftsättning av spabad 14 Kontrollpanel & Funkioner Family Serie Trend Serie Premium Serie Tillbehör Skötsel och underhåll Vanliga frågor / F.A.Q Garanti 44 Felsökning Egna anteckningar reloadspas.se

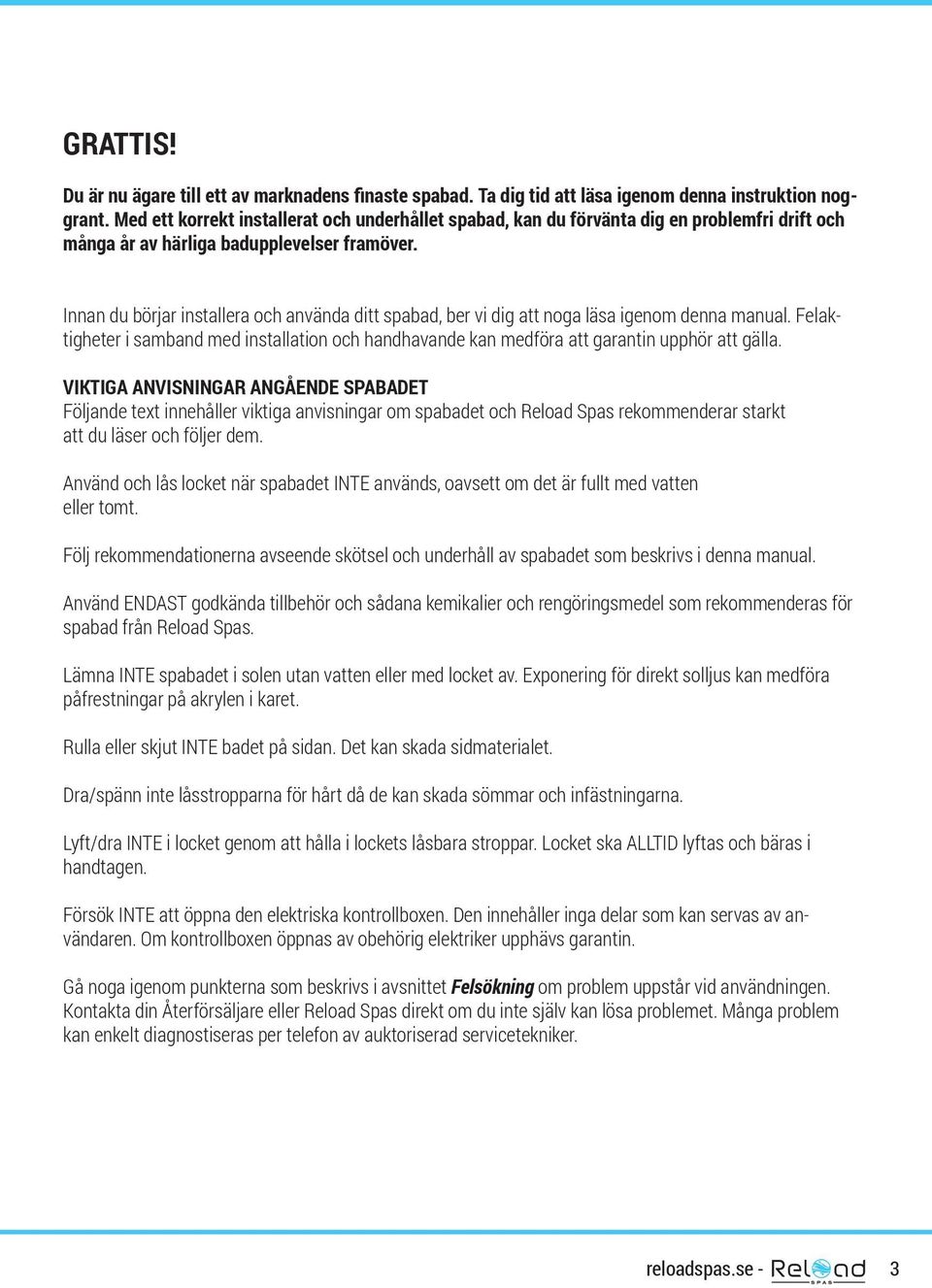

3 GRATTIS! Du är nu ägare till ett av marknadens finaste spabad. Ta dig tid att läsa igenom denna instruktion noggrant. Med ett korrekt installerat och underhållet spabad, kan du förvänta dig en problemfri drift och många år av härliga badupplevelser framöver. Innan du börjar installera och använda ditt spabad, ber vi dig att noga läsa igenom denna manual. Felaktigheter i samband med installation och handhavande kan medföra att garantin upphör att gälla. VIKTIGA ANVISNINGAR ANGÅENDE SPABADET Följande text innehåller viktiga anvisningar om spabadet och Reload Spas rekommenderar starkt att du läser och följer dem. Använd och lås locket när spabadet INTE används, oavsett om det är fullt med vatten eller mt. Följ rekommendationerna avseende skötsel och underhåll av spabadet som beskrivs i denna manual. Använd ENDAST godkända tillbehör och sådana kemikalier och rengöringsmedel som rekommenderas för spabad från Reload Spas. Lämna INTE spabadet i solen utan vatten eller med locket av. Exponering för direkt solljus kan medföra påfrestningar på akrylen i karet. Rulla eller skjut INTE badet på sidan. Det kan skada sidmaterialet. Dra/spänn inte låsstropparna för hårt då de kan skada sömmar och infästningarna. Lyft/dra INTE i locket genom att hålla i lockets låsbara stroppar. Locket ska ALLTID lyftas och bäras i handtagen. Försök INTE att öppna den elektriska kontrollboxen. Den innehåller inga delar som kan servas av användaren. Om kontrollboxen öppnas av obehörig elektriker upphävs garantin. Gå noga igenom punkterna som beskrivs i avsnittet Felsökning om problem uppstår vid användningen. Kontakta din Återförsäljare eller Reload Spas direkt om du inte själv kan lösa problemet. Många problem kan enkelt diagnostiseras per telefon av aukriserad servicetekniker. reloadspas.se - 3

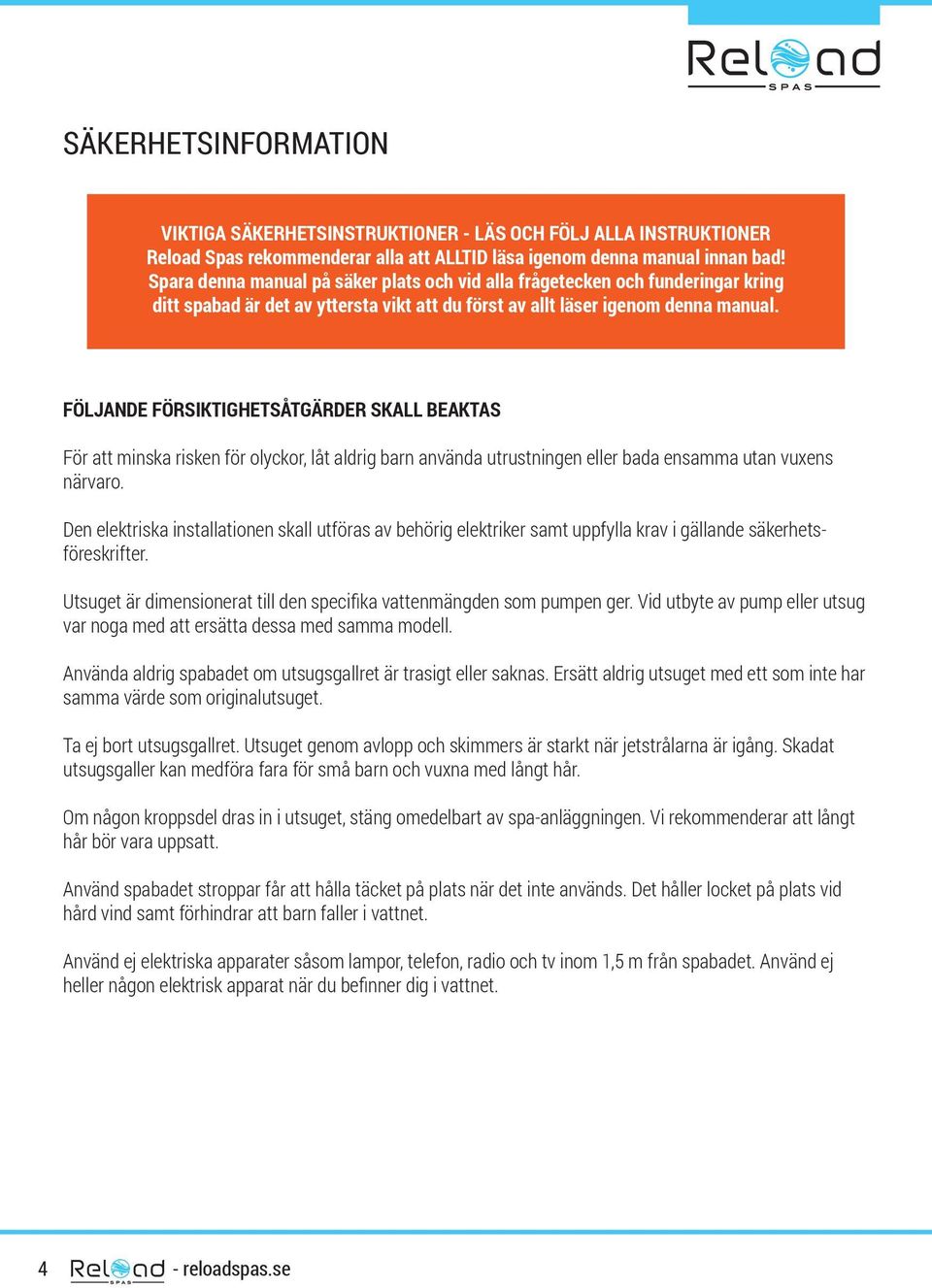

4 SÄKERHETSINFORMATION VIKTIGA SÄKERHETSINSTRUKTIONER - LÄS OCH FÖLJ ALLA INSTRUKTIONER Reload Spas rekommenderar alla att ALLTID läsa igenom denna manual innan bad! Spara denna manual på säker plats och vid alla frågetecken och funderingar kring ditt spabad är det av yttersta vikt att du först av allt läser igenom denna manual. FÖLJANDE FÖRSIKTIGHETSÅTGÄRDER SKALL BEAKTAS För att minska risken för olyckor, låt aldrig barn använda utrustningen eller bada ensamma utan vuxens närvaro. Den elektriska installationen skall utföras av behörig elektriker samt uppfylla krav i gällande säkerhetsföreskrifter. Utsuget är dimensionerat till den specifika vattenmängden som pumpen ger. Vid utbyte av pump eller utsug var noga med att ersätta dessa med samma modell. Använda aldrig spabadet om utsugsgallret är trasigt eller saknas. Ersätt aldrig utsuget med ett som inte har samma värde som originalutsuget. Ta ej bort utsugsgallret. Utsuget genom avlopp och skimmers är starkt när jetstrålarna är igång. Skadat utsugsgaller kan medföra fara för små barn och vuxna med långt hår. Om någon kroppsdel dras in i utsuget, stäng omedelbart av spa-anläggningen. Vi rekommenderar att långt hår bör vara uppsatt. Använd spabadet stroppar får att hålla täcket på plats när det inte används. Det håller locket på plats vid hård vind samt förhindrar att barn faller i vattnet. Använd ej elektriska apparater såsom lampor, telefon, radio och tv inom 1,5 m från spabadet. Använd ej heller någon elektrisk apparat när du befinner dig i vattnet. 4 - reloadspas.se

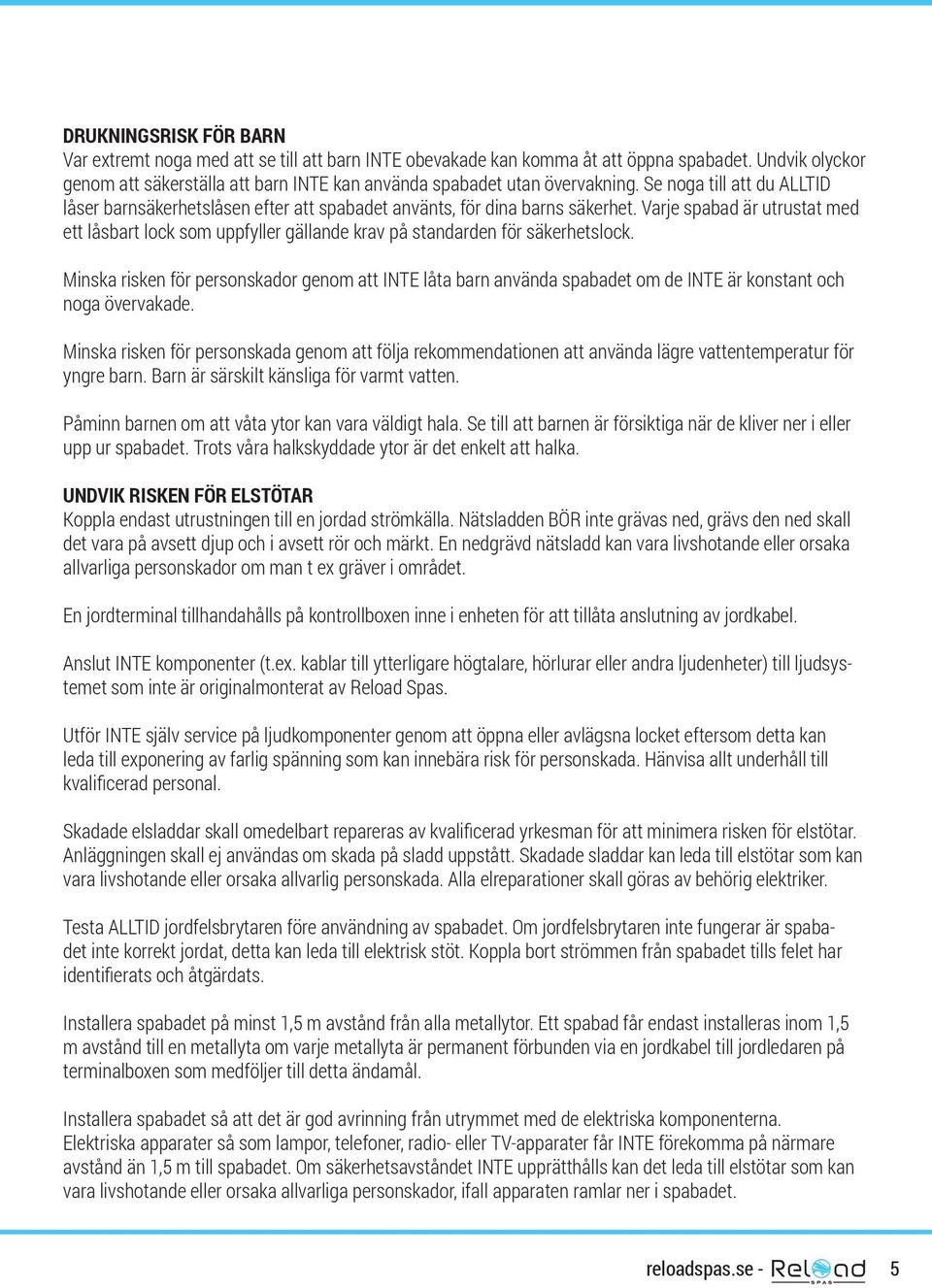

5 DRUKNINGSRISK FÖR BARN Var extremt noga med att se till att barn INTE obevakade kan komma åt att öppna spabadet. Undvik olyckor genom att säkerställa att barn INTE kan använda spabadet utan övervakning. Se noga till att du ALLTID låser barnsäkerhetslåsen efter att spabadet använts, för dina barns säkerhet. Varje spabad är utrustat med ett låsbart lock som uppfyller gällande krav på standarden för säkerhetslock. Minska risken för personskador genom att INTE låta barn använda spabadet om de INTE är konstant och noga övervakade. Minska risken för personskada genom att följa rekommendationen att använda lägre vattentemperatur för yngre barn. Barn är särskilt känsliga för varmt vatten. Påminn barnen om att våta yr kan vara väldigt hala. Se till att barnen är försiktiga när de kliver ner i eller upp ur spabadet. Trots våra halkskyddade yr är det enkelt att halka. UNDVIK RISKEN FÖR ELSTÖTAR Koppla endast utrustningen till en jordad strömkälla. Nätsladden BÖR inte grävas ned, grävs den ned skall det vara på avsett djup och i avsett rör och märkt. En nedgrävd nätsladd kan vara livshotande eller orsaka allvarliga personskador om man t ex gräver i området. En jordterminal tillhandahålls på kontrollboxen inne i enheten för att tillåta anslutning av jordkabel. Anslut INTE komponenter (t.ex. kablar till ytterligare högtalare, hörlurar eller andra ljudenheter) till ljudsystemet som inte är originalmonterat av Reload Spas. Utför INTE själv service på ljudkomponenter genom att öppna eller avlägsna locket eftersom detta kan leda till exponering av farlig spänning som kan innebära risk för personskada. Hänvisa allt underhåll till kvalificerad personal. Skadade elsladdar skall omedelbart repareras av kvalificerad yrkesman för att minimera risken för elstötar. Anläggningen skall ej användas om skada på sladd uppstått. Skadade sladdar kan leda till elstötar som kan vara livshotande eller orsaka allvarlig personskada. Alla elreparationer skall göras av behörig elektriker. Testa ALLTID jordfelsbrytaren före användning av spabadet. Om jordfelsbrytaren inte fungerar är spabadet inte korrekt jordat, detta kan leda till elektrisk stöt. Koppla bort strömmen från spabadet tills felet har identifierats och åtgärdats. Installera spabadet på minst 1,5 m avstånd från alla metallyr. Ett spabad får endast installeras inom 1,5 m avstånd till en metallyta om varje metallyta är permanent förbunden via en jordkabel till jordledaren på terminalboxen som medföljer till detta ändamål. Installera spabadet så att det är god avrinning från utrymmet med de elektriska komponenterna. Elektriska apparater så som lampor, telefoner, radio- eller TV-apparater får INTE förekomma på närmare avstånd än 1,5 m till spabadet. Om säkerhetsavståndet INTE upprätthålls kan det leda till elstötar som kan vara livshotande eller orsaka allvarliga personskador, ifall apparaten ramlar ner i spabadet. reloadspas.se - 5

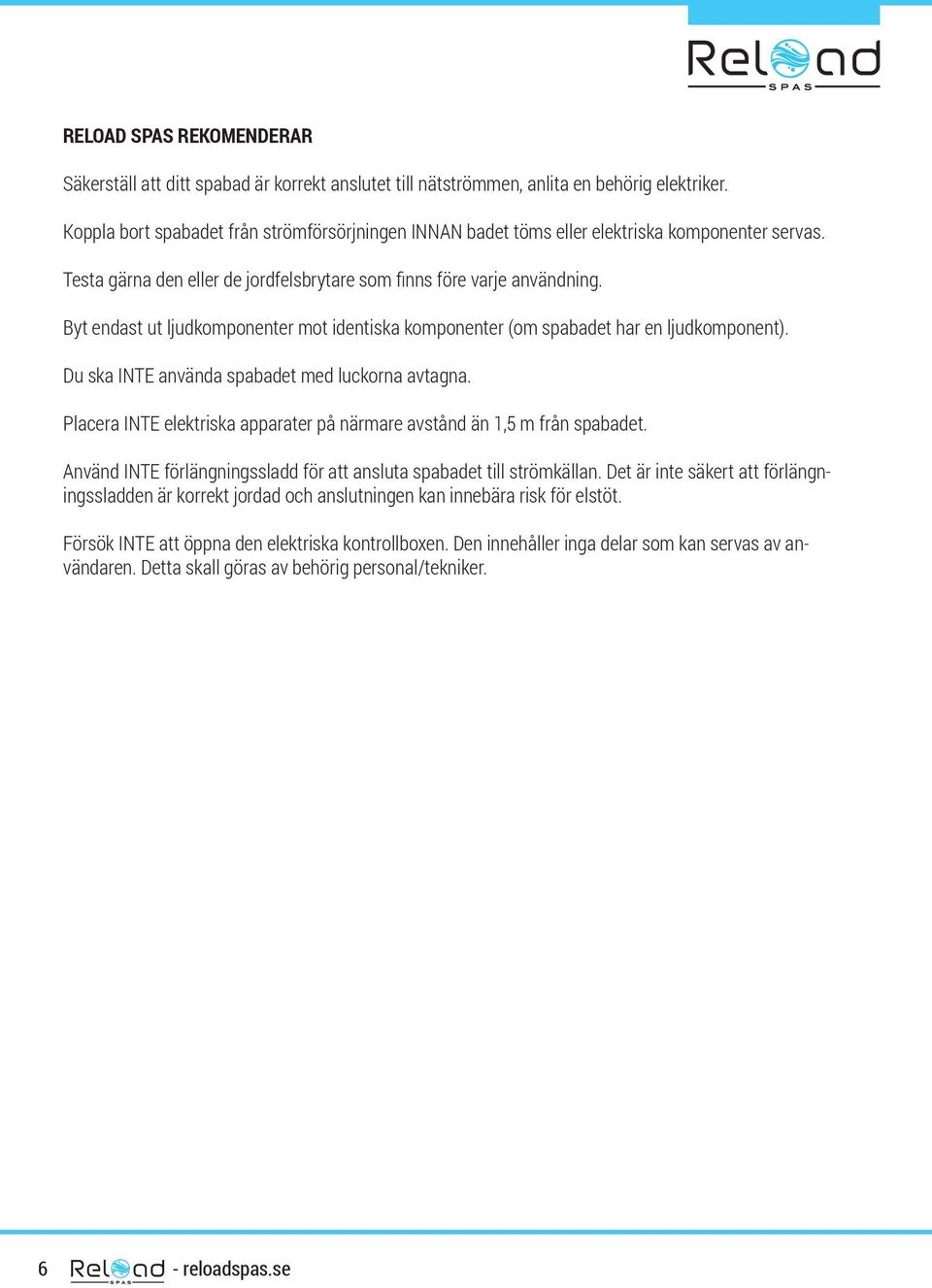

6 RELOAD SPAS REKOMENDERAR Säkerställ att ditt spabad är korrekt anslutet till nätströmmen, anlita en behörig elektriker. Koppla bort spabadet från strömförsörjningen INNAN badet töms eller elektriska komponenter servas. Testa gärna den eller de jordfelsbrytare som finns före varje användning. Byt endast ut ljudkomponenter mot identiska komponenter (om spabadet har en ljudkomponent). Du ska INTE använda spabadet med luckorna avtagna. Placera INTE elektriska apparater på närmare avstånd än 1,5 m från spabadet. Använd INTE förlängningssladd för att ansluta spabadet till strömkällan. Det är inte säkert att förlängningssladden är korrekt jordad och anslutningen kan innebära risk för elstöt. Försök INTE att öppna den elektriska kontrollboxen. Den innehåller inga delar som kan servas av användaren. Detta skall göras av behörig personal/tekniker. 6 - reloadspas.se

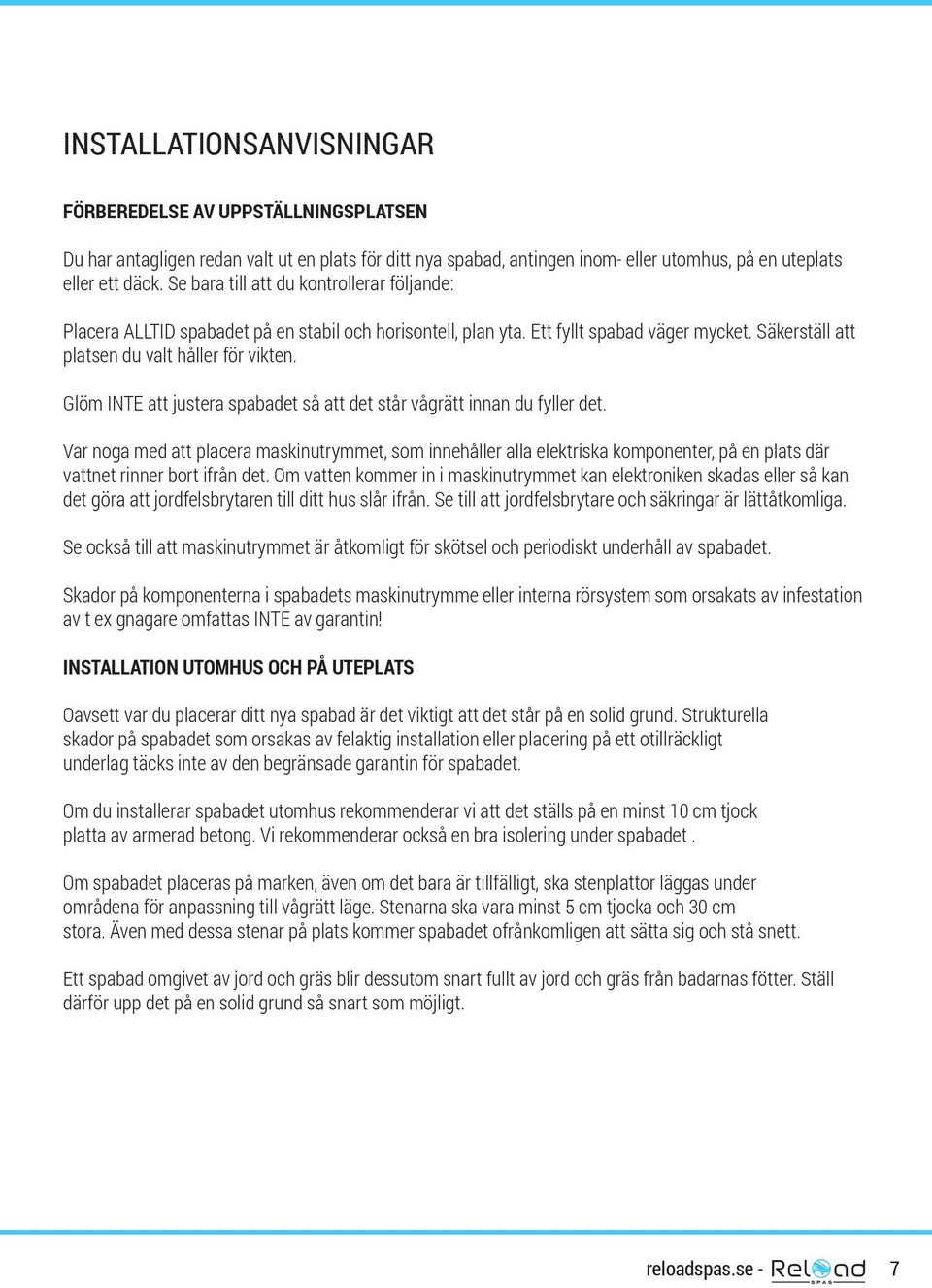

7 INSTALLATIONSANVISNINGAR FÖRBEREDELSE AV UPPSTÄLLNINGSPLATSEN Du har antagligen redan valt ut en plats för ditt nya spabad, antingen inom- eller umhus, på en uteplats eller ett däck. Se bara till att du kontrollerar följande: Placera ALLTID spabadet på en stabil och horisontell, plan yta. Ett fyllt spabad väger mycket. Säkerställ att platsen du valt håller för vikten. Glöm INTE att justera spabadet så att det står vågrätt innan du fyller det. Var noga med att placera maskinutrymmet, som innehåller alla elektriska komponenter, på en plats där vattnet rinner bort ifrån det. Om vatten kommer in i maskinutrymmet kan elektroniken skadas eller så kan det göra att jordfelsbrytaren till ditt hus slår ifrån. Se till att jordfelsbrytare och säkringar är lättåtkomliga. Se också till att maskinutrymmet är åtkomligt för skötsel och periodiskt underhåll av spabadet. Skador på komponenterna i spabadets maskinutrymme eller interna rörsystem som orsakats av infestation av t ex gnagare omfattas INTE av garantin! INSTALLATION UTOMHUS OCH PÅ UTEPLATS Oavsett var du placerar ditt nya spabad är det viktigt att det står på en solid grund. Strukturella skador på spabadet som orsakas av felaktig installation eller placering på ett otillräckligt underlag täcks inte av den begränsade garantin för spabadet. Om du installerar spabadet umhus rekommenderar vi att det ställs på en minst 10 cm tjock platta av armerad beng. Vi rekommenderar också en bra isolering under spabadet. Om spabadet placeras på marken, även om det bara är tillfälligt, ska stenplatr läggas under områdena för anpassning till vågrätt läge. Stenarna ska vara minst 5 cm tjocka och 30 cm sra. Även med dessa stenar på plats kommer spabadet ofrånkomligen att sätta sig och stå snett. Ett spabad omgivet av jord och gräs blir dessum snart fullt av jord och gräs från badarnas fötter. Ställ därför upp det på en solid grund så snart som möjligt. reloadspas.se - 7

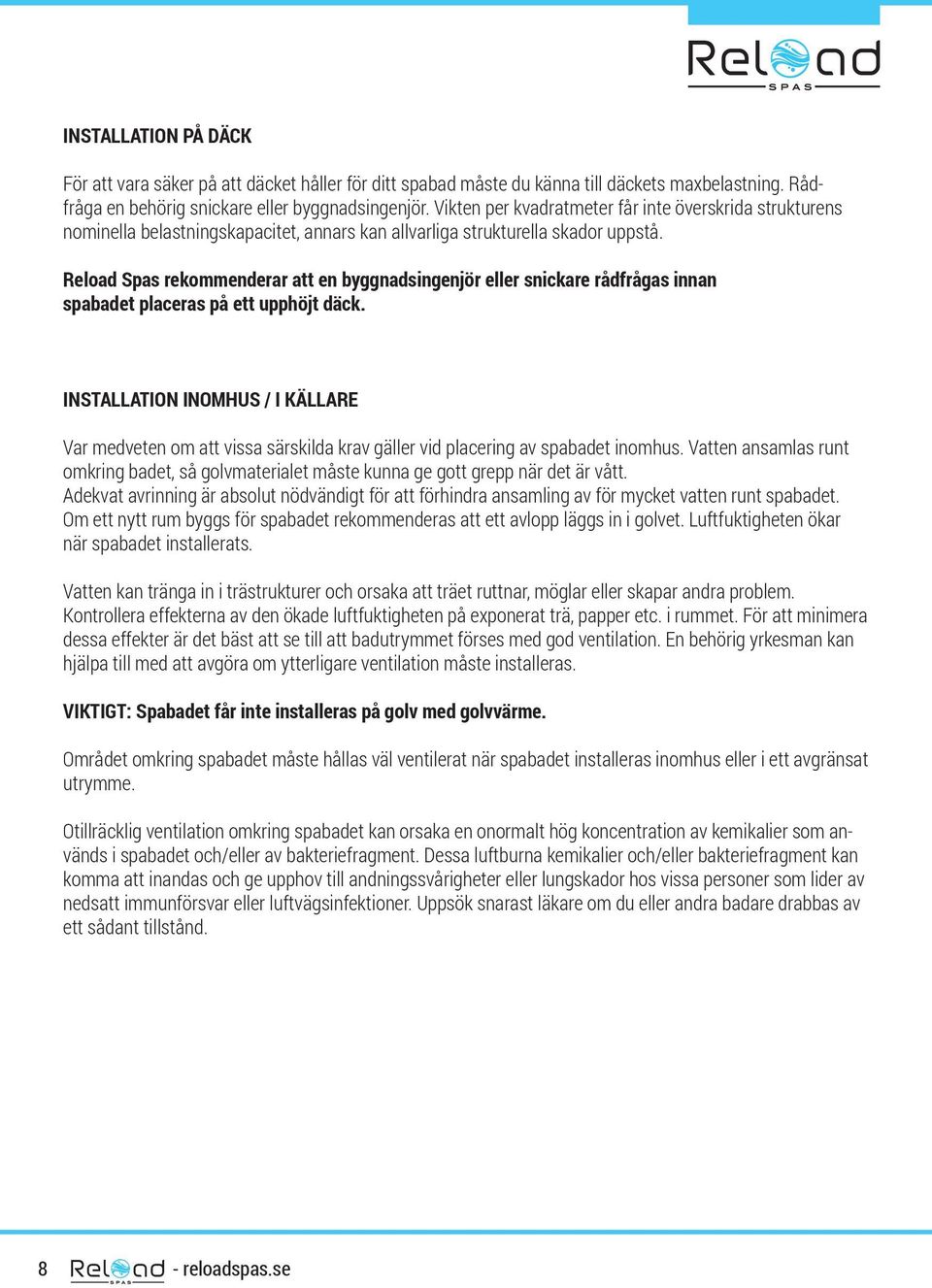

8 INSTALLATION PÅ DÄCK För att vara säker på att däcket håller för ditt spabad måste du känna till däckets maxbelastning. Rådfråga en behörig snickare eller byggnadsingenjör. Vikten per kvadratmeter får inte överskrida strukturens nominella belastningskapacitet, annars kan allvarliga strukturella skador uppstå. Reload Spas rekommenderar att en byggnadsingenjör eller snickare rådfrågas innan spabadet placeras på ett upphöjt däck. INSTALLATION INOMHUS / I KÄLLARE Var medveten om att vissa särskilda krav gäller vid placering av spabadet inomhus. Vatten ansamlas runt omkring badet, så golvmaterialet måste kunna ge gott grepp när det är vått. Adekvat avrinning är absolut nödvändigt för att förhindra ansamling av för mycket vatten runt spabadet. Om ett nytt rum byggs för spabadet rekommenderas att ett avlopp läggs in i golvet. Luftfuktigheten ökar när spabadet installerats. Vatten kan tränga in i trästrukturer och orsaka att träet ruttnar, möglar eller skapar andra problem. Kontrollera effekterna av den ökade luftfuktigheten på exponerat trä, papper etc. i rummet. För att minimera dessa effekter är det bäst att se till att badutrymmet förses med god ventilation. En behörig yrkesman kan hjälpa till med att avgöra om ytterligare ventilation måste installeras. VIKTIGT: Spabadet får inte installeras på golv med golvvärme. Området omkring spabadet måste hållas väl ventilerat när spabadet installeras inomhus eller i ett avgränsat utrymme. Otillräcklig ventilation omkring spabadet kan orsaka en onormalt hög koncentration av kemikalier som används i spabadet och/eller av bakteriefragment. Dessa luftburna kemikalier och/eller bakteriefragment kan komma att inandas och ge upphov till andningssvårigheter eller lungskador hos vissa personer som lider av nedsatt immunförsvar eller luftvägsinfektioner. Uppsök snarast läkare om du eller andra badare drabbas av ett sådant tillstånd. 8 - reloadspas.se

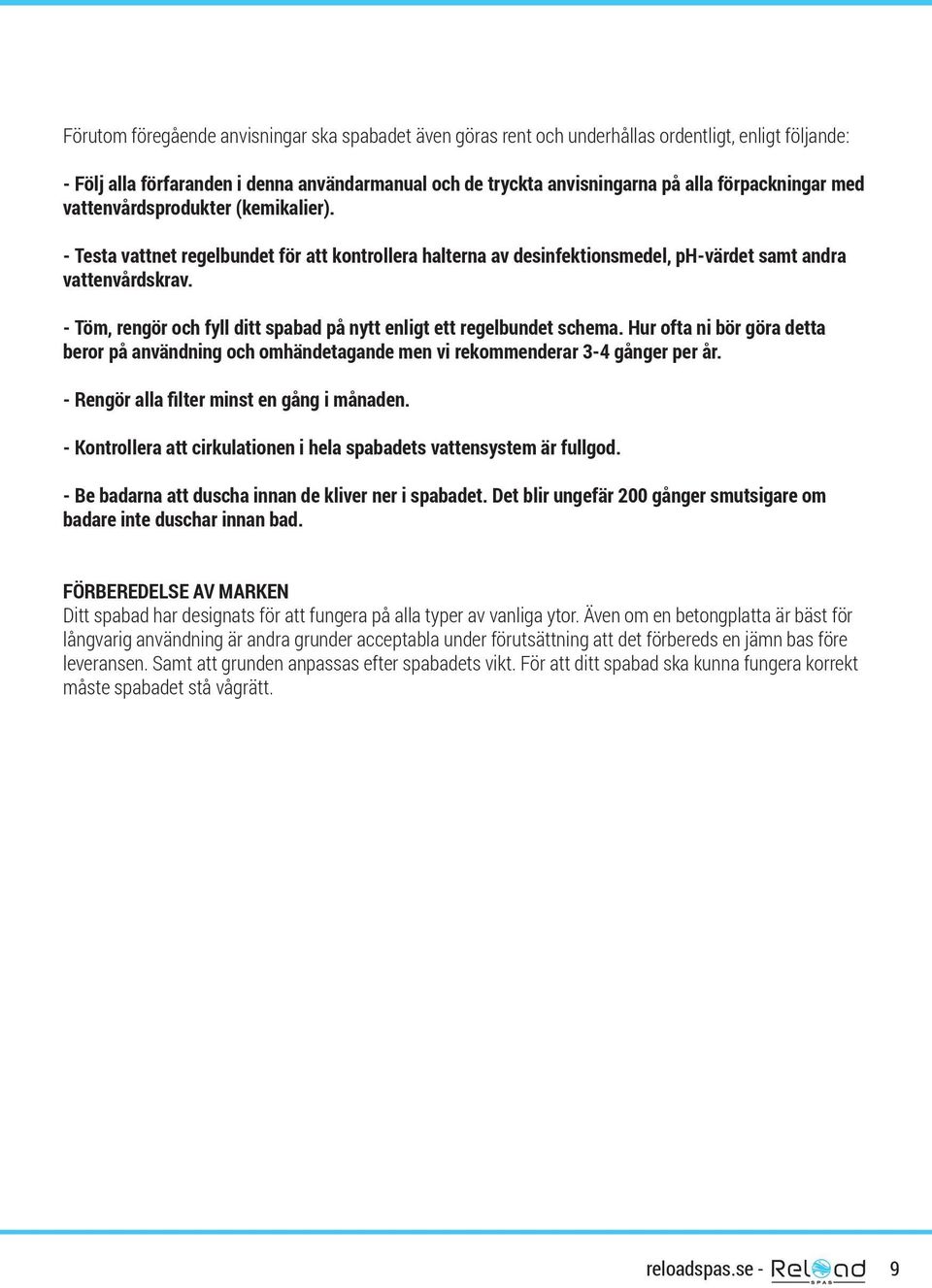

9 Förum föregående anvisningar ska spabadet även göras rent och underhållas ordentligt, enligt följande: - Följ alla förfaranden i denna användarmanual och de tryckta anvisningarna på alla förpackningar med vattenvårdsprodukter (kemikalier). - Testa vattnet regelbundet för att kontrollera halterna av desinfektionsmedel, ph-värdet samt andra vattenvårdskrav. - Töm, rengör och fyll ditt spabad på nytt enligt ett regelbundet schema. Hur ofta ni bör göra detta beror på användning och omhändetagande men vi rekommenderar 3-4 gånger per år. - Rengör alla filter minst en gång i månaden. - Kontrollera att cirkulationen i hela spabadets vattensystem är fullgod. - Be badarna att duscha innan de kliver ner i spabadet. Det blir ungefär 200 gånger smutsigare om badare inte duschar innan bad. FÖRBEREDELSE AV MARKEN Ditt spabad har designats för att fungera på alla typer av vanliga yr. Även om en bengplatta är bäst för långvarig användning är andra grunder acceptabla under förutsättning att det förbereds en jämn bas före leveransen. Samt att grunden anpassas efter spabadets vikt. För att ditt spabad ska kunna fungera korrekt måste spabadet stå vågrätt. reloadspas.se - 9

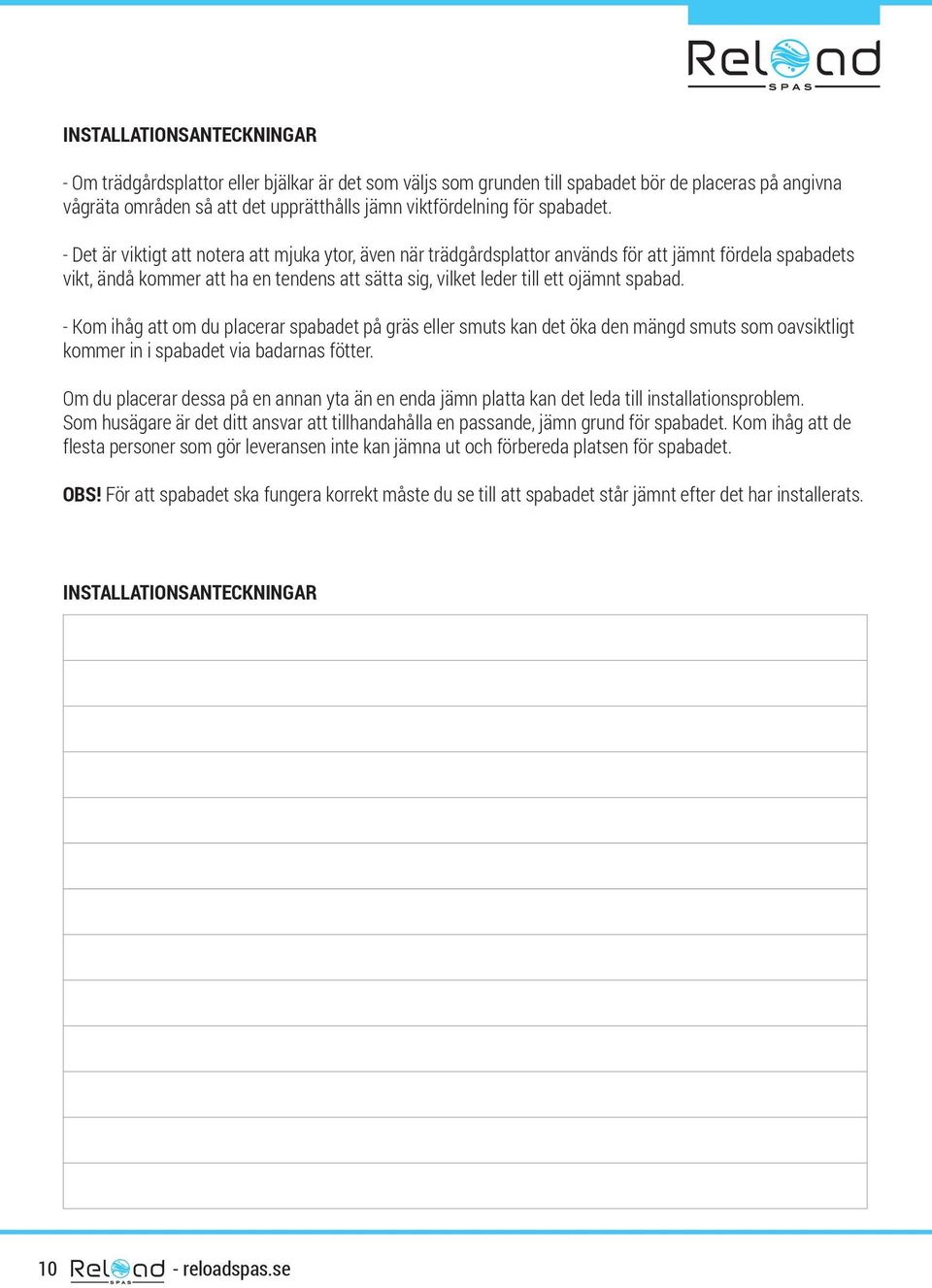

10 INSTALLATIONSANTECKNINGAR - Om trädgårdsplatr eller bjälkar är det som väljs som grunden till spabadet bör de placeras på angivna vågräta områden så att det upprätthålls jämn viktfördelning för spabadet. - Det är viktigt att notera att mjuka yr, även när trädgårdsplatr används för att jämnt fördela spabadets vikt, ändå kommer att ha en tendens att sätta sig, vilket leder till ett ojämnt spabad. - Kom ihåg att om du placerar spabadet på gräs eller smuts kan det öka den mängd smuts som oavsiktligt kommer in i spabadet via badarnas fötter. Om du placerar dessa på en annan yta än en enda jämn platta kan det leda till installationsproblem. Som husägare är det ditt ansvar att tillhandahålla en passande, jämn grund för spabadet. Kom ihåg att de flesta personer som gör leveransen inte kan jämna ut och förbereda platsen för spabadet. OBS! För att spabadet ska fungera korrekt måste du se till att spabadet står jämnt efter det har installerats. INSTALLATIONSANTECKNINGAR 10 - reloadspas.se

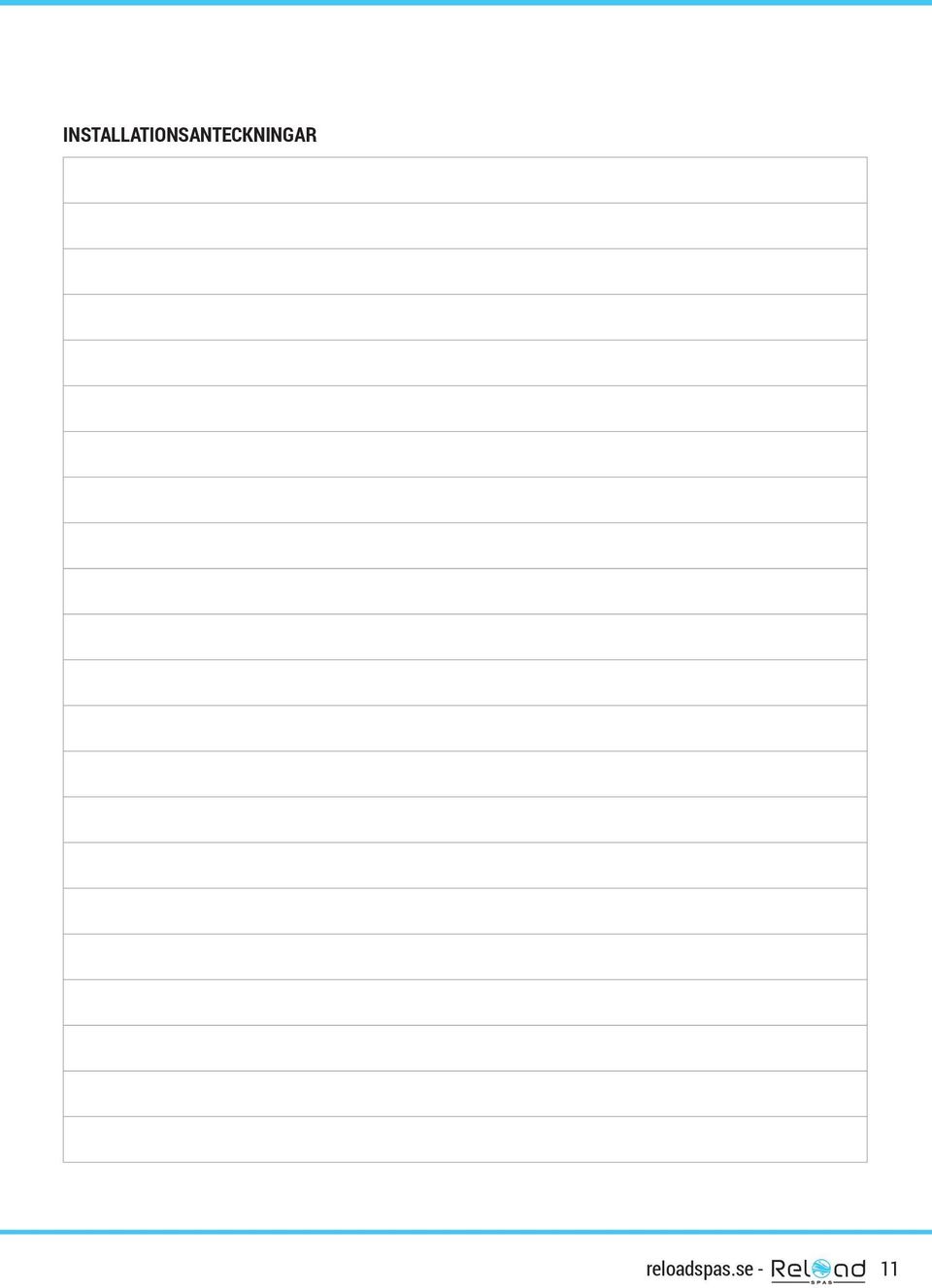

11 INSTALLATIONSANTECKNINGAR reloadspas.se - 11

12 ELEKTRISK INKOPPLING ELEKTRISKA KRAV OCH FÖRSIKTIGHETSÅTGÄRDER Ditt spabad har konstruerats med sr omsorg för att ge maximal säkerhet mot elstötar. Om spabadet ansluts till en felaktigt dragen strömkrets omintetgörs många av spabadets säkerhetsfunktioner. Läs noga igenom och följ kraven för den elektriska installationen och anvisningarna som gäller just ditt spabadsmodell till punkt och pricka! SPABAD MÅSTE ELANSLUTAS ENLIGT ALLA GÄLLANDE ELBESTÄMMELSER. ALLT ELEKTRISKT ARBETE SKA UTFÖRAS AV BEHÖRIG ELEKTRIKER. RELOAD SPAS REKOMMENDERAR ATT LÄMPLIGA ELEKTRISKA LEDARE, ANSLUTNINGAR OCH LEDNINGAR ANVÄNDS FÖR SAMTLIGA KRETSAR. INSTALLATION AV STRÖMFÖRSÖRJNING 1. För att ansluta den elektriska matningen, ska du först ta av luckan till maskinutrymmet. Du finner kontrollboxen vid den rostfria Reload Spas Logotypen. 2. Leta rätt på kontrollboxen, lösgör skruvarna på kontrollboxens framsida, avlägsna skruvarna och ta bort locket. 3. Anslut strömförsörjningsledningen till kontrollboxen och koppla ledningarna enligt beskrivningen på nästa sida och på kopplingsschemat på insidan av locket. Sätt på kontrollboxens lock när detta är gjort. VIKTIGT: Alla spabad kräver en jordfelsbrytare (GFCI) för den elektriska säkerheten. På grund av att uttagen varierar i olika länder tillhandahåller Reload Spas inte en jordfelsbrytare som en standarddel tillsammans med spabadet. Jordfelsbrytaren måste installeras av en behörig elektriker. Jordfelsbrytare måste uppfylla samtliga gällande el-bestämmelser reloadspas.se

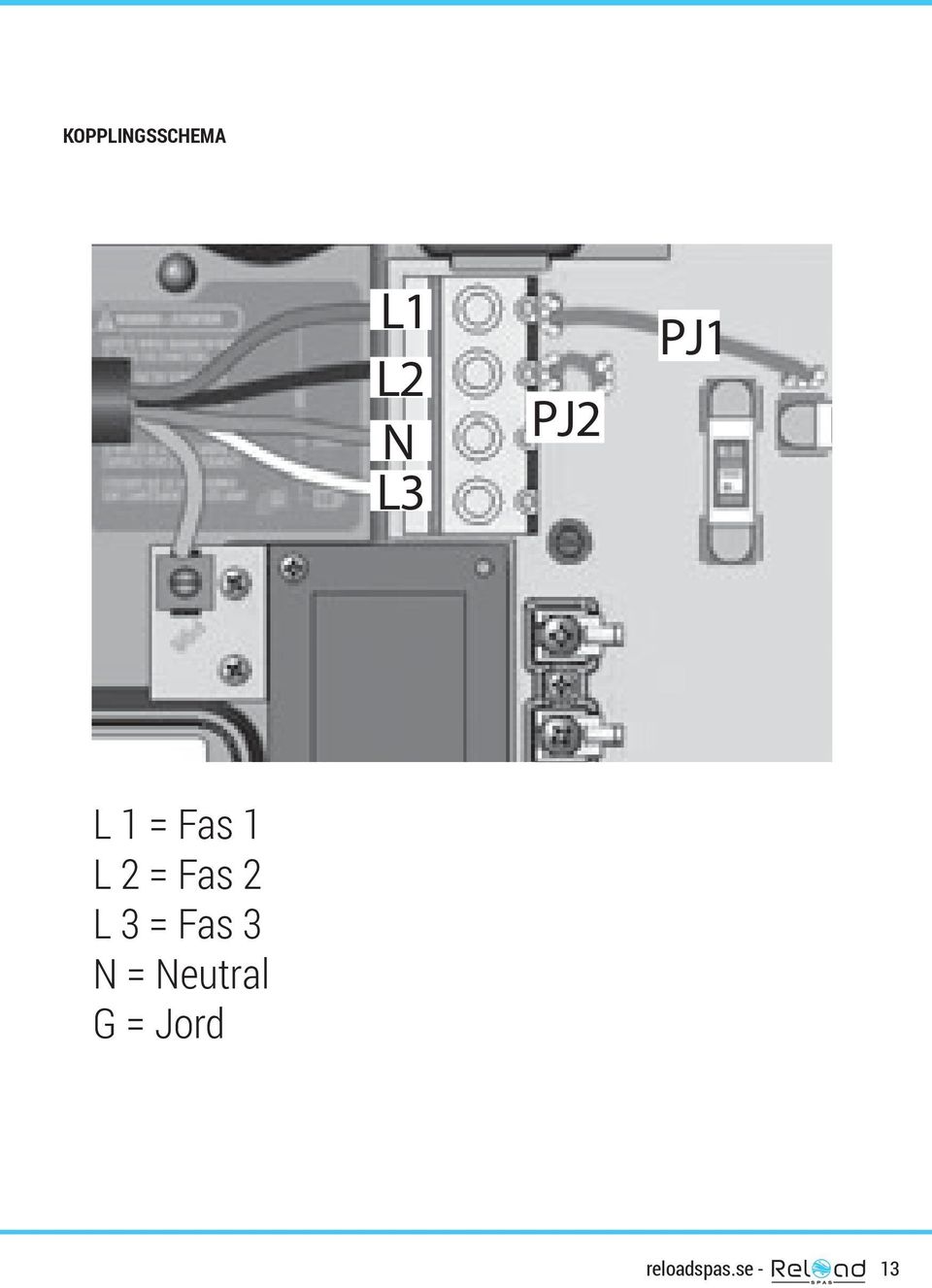

13 KOPPLINGSSCHEMA L1 L2 N L3 PJ2 PJ1 L 1 = Fas 1 L 2 = Fas 2 L 3 = Fas 3 N = Neutral G = Jord reloadspas.se - 13

14 DRIFTSÄTTNING AV DITT SPABAD Läs och följ alla instruktioner steg för steg hur du ska gå tillväga när du får ditt spabad fram till att du kan ta ditt första bad i varmt vatten. 1. Ställ ditt spabad på bestämd plats. Tänk på att man ska kunna komma åt alla serviceluckor runt om på spabadet för att lätt kunna göra service. Om du ska sänka ned ditt spabad, tänk på att göra serviceluckorna åtkomliga då det åligger kunden att ha fri väg fram vid service. 2. Öppna alla serviceluckor runt om på ditt spabad. 3. Dra sedan åt samtliga kopplingar mellan rör, pump och värmare med handkraft (detta bör upprepas 2-3 dygn efter att ditt spabad har nått önskad temperatur). Detta för att du skall vara säker på att allt är åtdraget. Vid frakt och leverans kan ditt spabad utsättas för vibrationer, därför så kan det vara bra att göra en enkel kontroll. 4. Elanslutning: 3x16 Amp och jordfelsbrytare (vi rekommenderar även arbetsbrytare vid ditt spabad). 5. El-centralen är placerad under panelen där den rostfria Reload Spas logotypen är placerad. 6. När du har fyllt upp ditt spabad är det dags att slå på strömmen. Ditt spabad kommer nu aumatiskt att söka efter förinställda värden och börja cirkulera vattnet genom alla pumpar. Slå ALDRIG på strömmen till ditt spabad utan vatten i det! 7. När Du ska värma vattnet efter vattenbyte eller påfyllning så rekommenderas att du har standard läge. 8. Ta sedan teststickorna och doppa i vattnet, läs av PH-värde och korrigera sedan med hjälp av PH+ eller PH- beroende på vad stickan visar (läs på förpackningens baksida). 9. Efter du har kollat ditt PH värde chockklorerar du ditt spabad med spaklor. (Läs på förpackningens baksida). När du har tillsatt klor i ditt spabad trycker du igång dina jet pumpar med hjälp av knapparna Pump 1 & Pump 2 (vattenmassage), för att få cirkulation på ditt vatten. Låt hela locket vara öppet i ca 30 minuter efter du tillsatt kemikalier. OBS! Gäller ej om du har in.clear installerat. 10. Kör Pump 1 & Pump 2 (vattenmassage) i 20 minuter, (pumpen stängs av aumatiskt efter 20 minuter). 11. Nu är själva driftsättningen klar, det enda som återstår är att vänta (beroende på vattnets temperatur och ytter temp) innan spabadet har nått angiven temperatur och du kan ta ditt första bad reloadspas.se

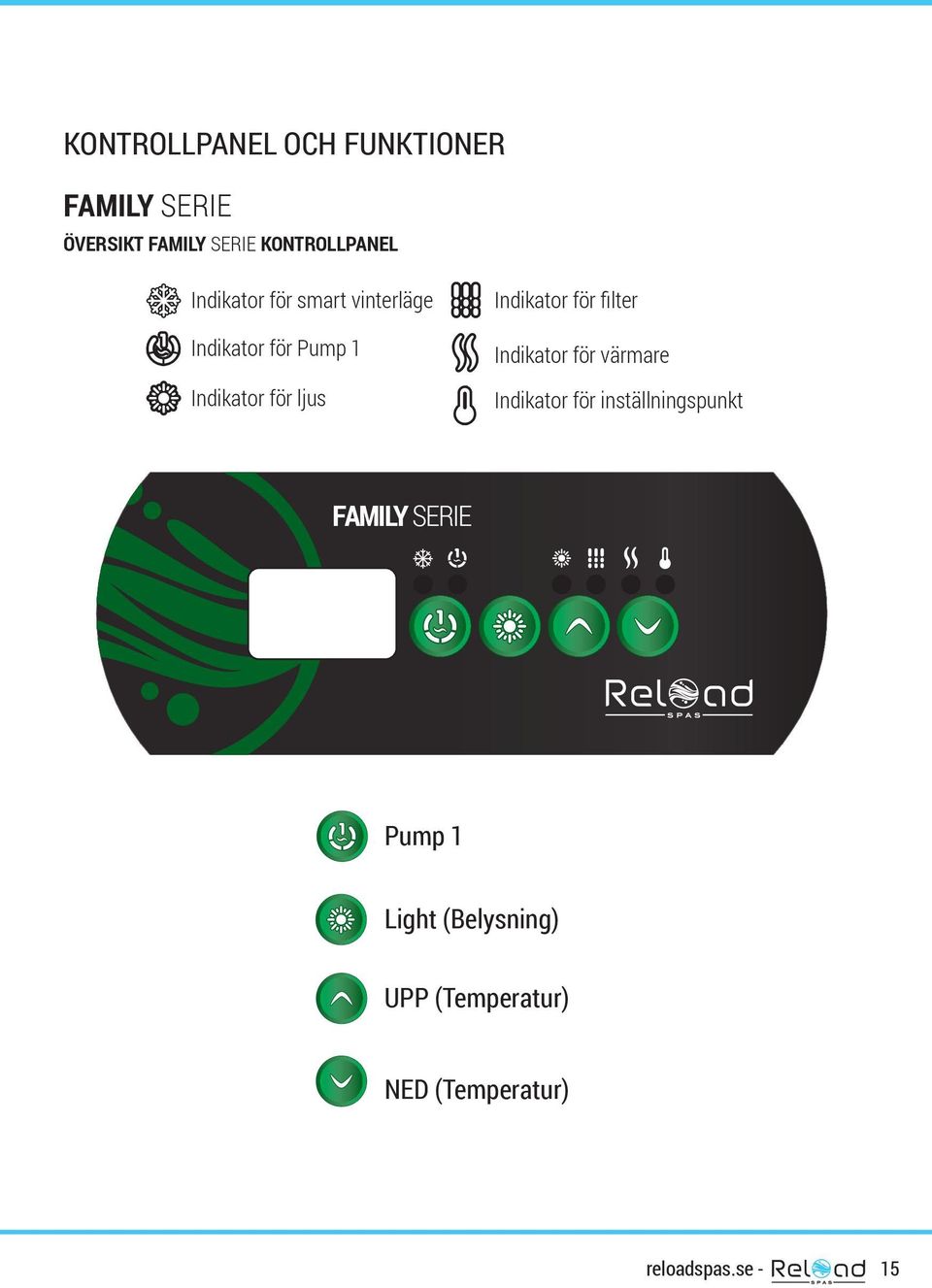

15 KONTROLLPANEL OCH FUNKTIONER ÖVERSIKT KONTROLLPANEL Indikar för smart vinterläge Indikar för Pump 1 Indikar för ljus Indikar för filter Indikar för värmare Indikar för inställningspunkt Pump 1 Light (Belysning) UPP (Temperatur) TREND SERIE NED (Temperatur) reloadspas.se - 15

16 INSTRUKTIONER PUMP LIGHT (BELYSNING) Tryck på Pump 1 för att sätta igång Pump 1 i Tryck på Light för att tända ljuset. OFFTryck en andra OFFgång för att ställa in d10 d10 F2 F låg hastighet. Pump 1 i hög hastighet (med en dubbelhastigheten inbyggd timer stänger aumatiskt av ljus efter spump). Ett tredje tryck stänger av pumpen. en förbestämd tidsperiod, om det inte stängts av manuellt innan dess. En inbyggd timer stänger av pumpen efter en förbestämd tidsperiod, om pumpen inte stängts Indikarn Light lyser upp när ljuset är tänt. av manuelltfamily innan SERIEdess. Indikarn Pump 1 lyser upp när Pump 1 är på. Med en dubbelhastighetspump kommer indikarn att blinka när Pump 1 är inställd på låg hastighet. FAMILY FAMILY SERIESERIE 9898 FAMILY FAMILY SERIESERIE 9898 UPP OCH NED-KNAPPARNA FAMILY FAMILY SERIESERIE FAMILY FAMILY SERIESERIE o o vattentemperatur. Temperaturinställningen Använd Upp och Ned-knapparna för att ställa in önskad F F2visas 2 på displayen i 5 sekunder för att bekräfta F F ditt nya val. kommer att Ikonen för Inställningspunkten indikerar att displayen visar den önskade vatten temperaturen, INTE den aktuella temperaturen reloadspas.se 2

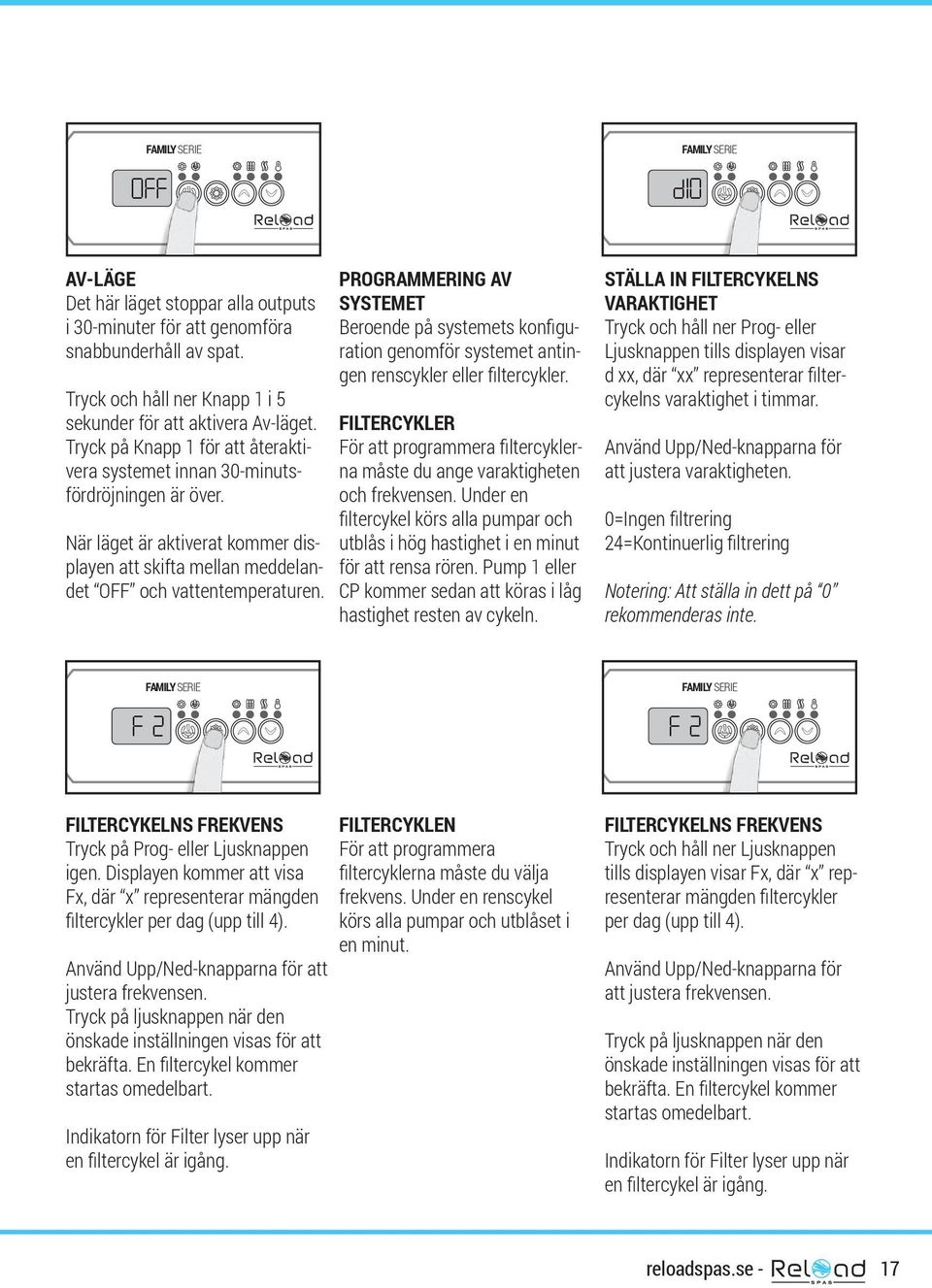

17 OFF FAMILY SERIE OFFd10 FAMILY SERIE d10f 2 AV-LÄGE Det här läget sppar alla outputs i 30-minuter FAMILY för SERIE att genomföra snabbunderhåll av spat. Tryck och håll ner Knapp 1 i 5 sekunder för att aktivera Av-läget. Tryck på Knapp 1 för att återaktivera systemet innan 30-minutsfördröjningen är över. FAMILY SERIE När läget är aktiverat kommer displayen att skifta mellan meddelandet OFF och vattentemperaturen. PROGRAMMERING AV SYSTEMET Beroende FAMILY på SERIE systemets konfiguration genomför systemet antingen renscykler eller filtercykler. FILTERCYKLER För att programmera filtercyklerna måste du ange varaktigheten och frekvensen. Under en filtercykel körs alla pumpar och utblås i 98 hög 98 hastighet i en minut för att rensa rören. Pump 1 eller CP kommer sedan att köras i låg hastighet resten av cykeln. STÄLLA IN FILTERCYKELNS VARAKTIGHET Tryck och håll ner Prog- eller Ljusknappen tills displayen visar d xx, där xx representerar filtercykelns varaktighet i timmar. Använd Upp/Ned-knapparna för att justera varaktigheten. 0=Ingen filtrering 24=Kontinuerlig filtrering 98 Notering: Att ställa in dett på 0 rekommenderas inte. FAMILY SERIE OFFF 2 FAMILY SERIE d10 o F F 2 FILTERCYKELNS FREKVENS Tryck på Prog- eller Ljusknappen igen. Displayen kommer att visa Fx, där x representerar mängden filtercykler per dag (upp till 4). Använd Upp/Ned-knapparna för att justera frekvensen. Tryck på ljusknappen när den önskade inställningen visas för att bekräfta. En filtercykel kommer startas omedelbart. Indikarn för Filter lyser upp när en filtercykel är igång. FILTERCYKLEN För att programmera filtercyklerna måste du välja frekvens. Under en renscykel körs alla pumpar och utblåset i en minut. FILTERCYKELNS FREKVENS Tryck och håll ner Ljusknappen tills displayen visar Fx, där x representerar mängden filtercykler per dag (upp till 4). Använd Upp/Ned-knapparna för att justera frekvensen. Tryck på ljusknappen när den önskade inställningen visas för att bekräfta. En filtercykel kommer startas omedelbart. Indikarn för Filter lyser upp när en filtercykel är igång. reloadspas.se - 17

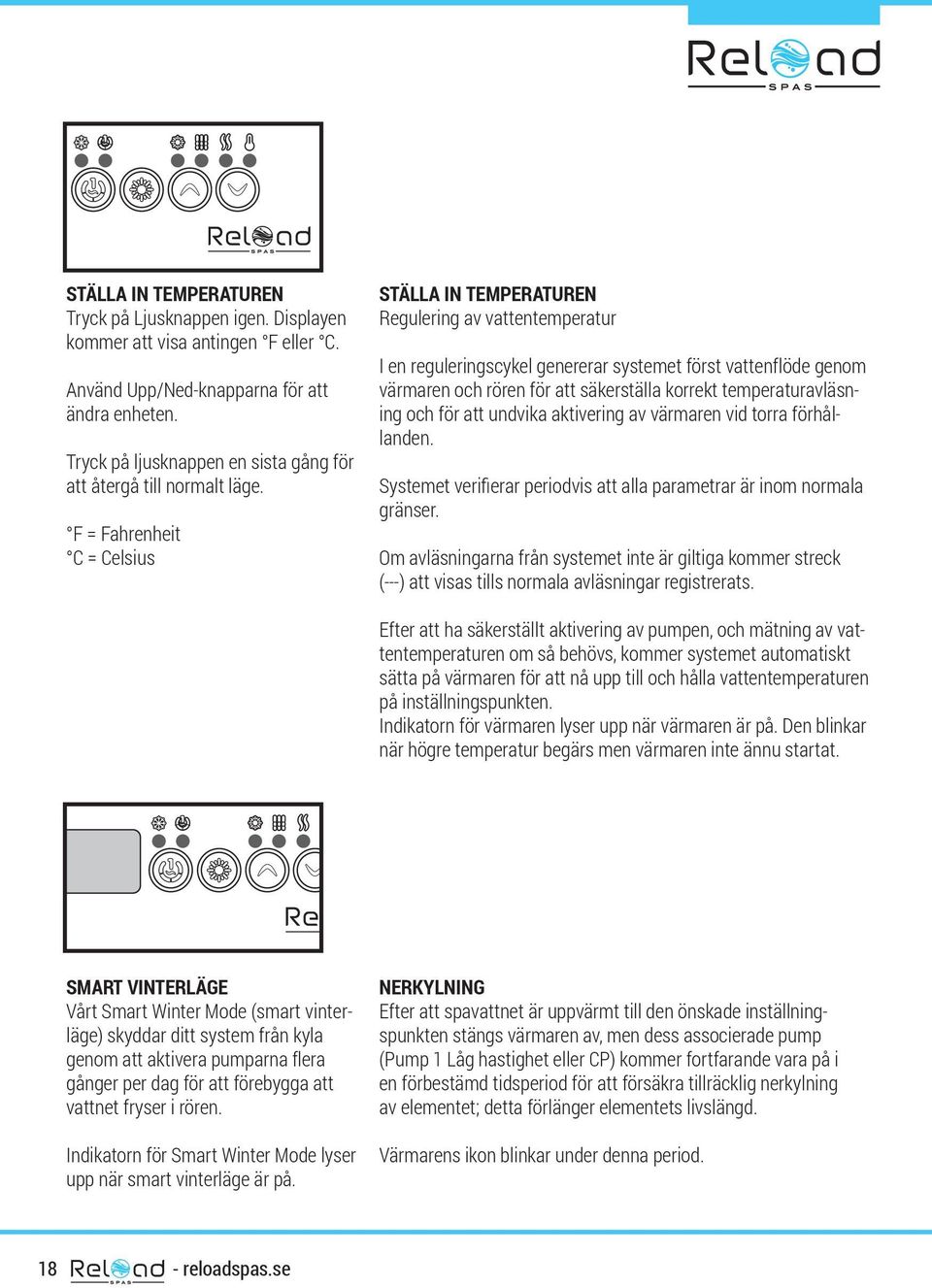

18 98 STÄLLA IN TEMPERATUREN Tryck på Ljusknappen igen. Displayen kommer att visa antingen F eller C. Använd Upp/Ned-knapparna för att ändra enheten. Tryck på ljusknappen en sista gång för att återgå till normalt läge. OFF F = Fahrenheit C = Celsius 98 STÄLLA IN TEMPERATUREN Regulering av vattentemperatur I en reguleringscykel genererar systemet först vattenflöde genom värmaren och rören för att säkerställa korrekt temperaturavläsning och för att undvika aktivering av värmaren vid rra förhållanden. Systemet verifierar periodvis att alla parametrar är inom normala gränser. d10 Om avläsningarna från systemet inte är giltiga kommer streck (---) att visas tills normala avläsningar registrerats. Efter att ha säkerställt aktivering av pumpen, och mätning av vattentemperaturen om så behövs, kommer systemet aumatiskt sätta på värmaren för att nå upp till och hålla vattentemperaturen på inställningspunkten. Indikarn för värmaren lyser upp när värmaren är på. Den blinkar när högre temperatur begärs men värmaren inte ännu startat. SMART VINTERLÄGE Vårt Smart Winter Mode (smart vinterläge) skyddar ditt system från kyla genom att aktivera pumparna flera gånger per dag för att förebygga att vattnet fryser i rören. Indikarn för Smart Winter Mode lyser upp när smart vinterläge är på. NERKYLNING Efter att spavattnet är uppvärmt till den önskade inställningspunkten stängs värmaren av, men dess associerade pump (Pump 1 Låg hastighet eller CP) kommer fortfarande vara på i en förbestämd tidsperiod för att försäkra tillräcklig nerkylning av elementet; detta förlänger elementets livslängd. Värmarens ikon blinkar under denna period reloadspas.se

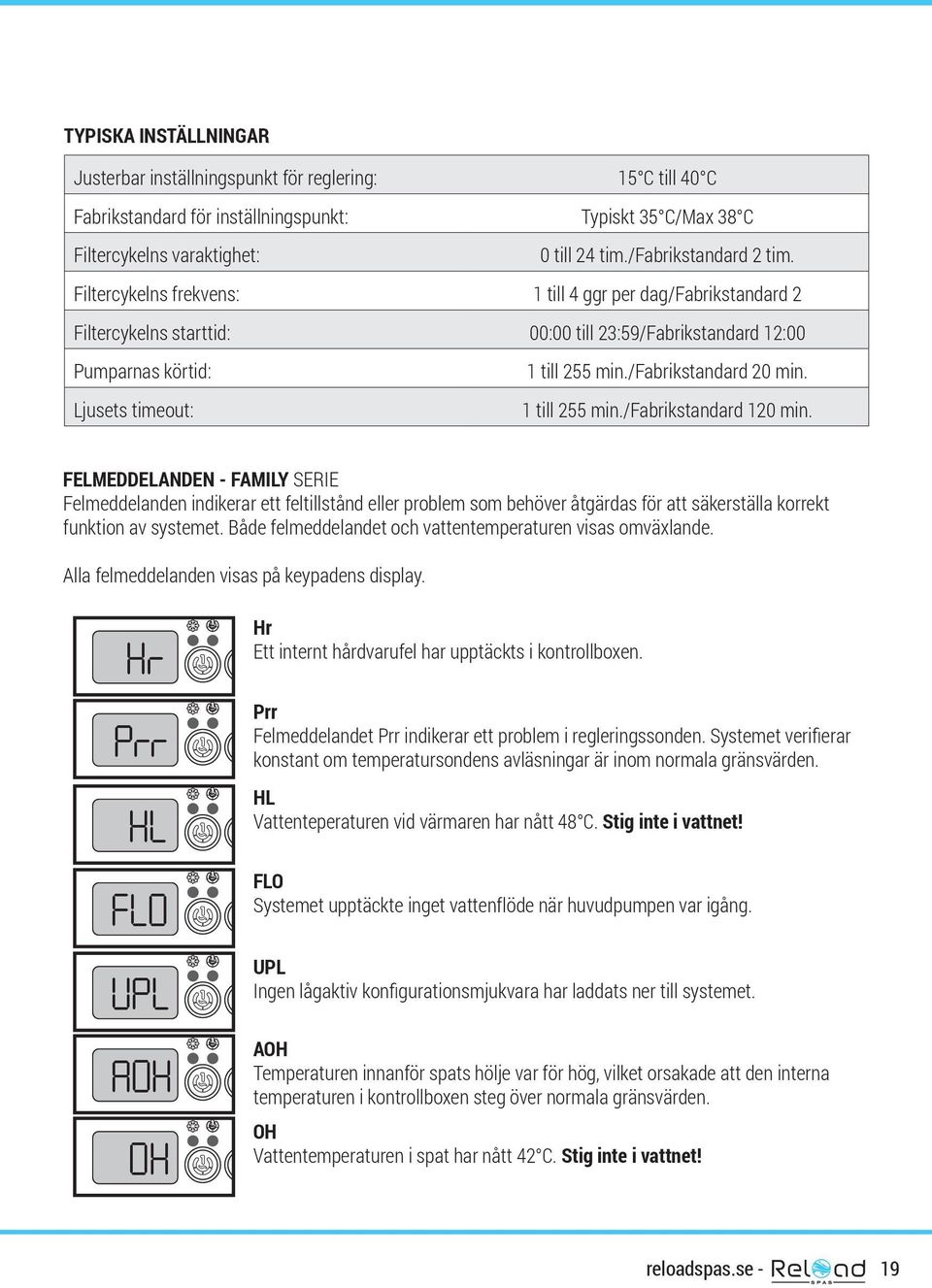

19 98 TYPISKA INSTÄLLNINGAR 98 Justerbar inställningspunkt för reglering: C till 40 C Fabrikstandard för inställningspunkt: 98 Typiskt 35 C/Max 38 C Filtercykelns varaktighet: 0 till 24 tim./fabrikstandard 2 tim Filtercykelns frekvens: 1 till 4 ggr per dag/fabrikstandard 2 Filtercykelns starttid: FAMILY SERIE 00:00 till SERIE 23:59/Fabrikstandard 12:00 FAMILY Pumparnas körtid: 1 till 255 min./fabrikstandard 20 min. 98 LjusetsOFF timeout: 98 d10 SERIE 1 tillfamily 255 min./fabrikstandard 120 min. FAMILY SERIE 98 OFF 98 d10 98 OFF 98 d10 FELMEDDELANDEN - Felmeddelanden indikerar ett feltillstånd eller problem som behöver åtgärdas FAMILY SERIE för att säkerställa korrekt funktion av systemet. Både felmeddelandet och vattentemperaturen visas omväxlande. visas på keypadens display. Alla felmeddelanden 98 OFF Hr OFF Prr OFF HL OFF FLO 98 d10 Hr Ett internt hårdvarufel har upptäckts i kontrollboxen. Prr Felmeddelandet Prr indikerar ett problem i regleringssonden. Systemet verifierar FAMILYär SERIE konstant om temperatursondens avläsningar inom normala gränsvärden. d10 HL Vattenteperaturen vid värmaren har nått 48 C. Stig inte i vattnet! d10 FLO Systemet upptäckte inget vattenflöde när huvudpumpen var igång. d10 UPL UPL Ingen lågaktiv konfigurationsmjukvara har laddats ner till systemet. AOH OH AOH Temperaturen innanför spats hölje var för hög, vilket orsakade att den interna temperaturen i kontrollboxen steg över normala gränsvärden. OH Vattentemperaturen i spat har nått 42 C. Stig inte i vattnet! reloadspas.se - 19

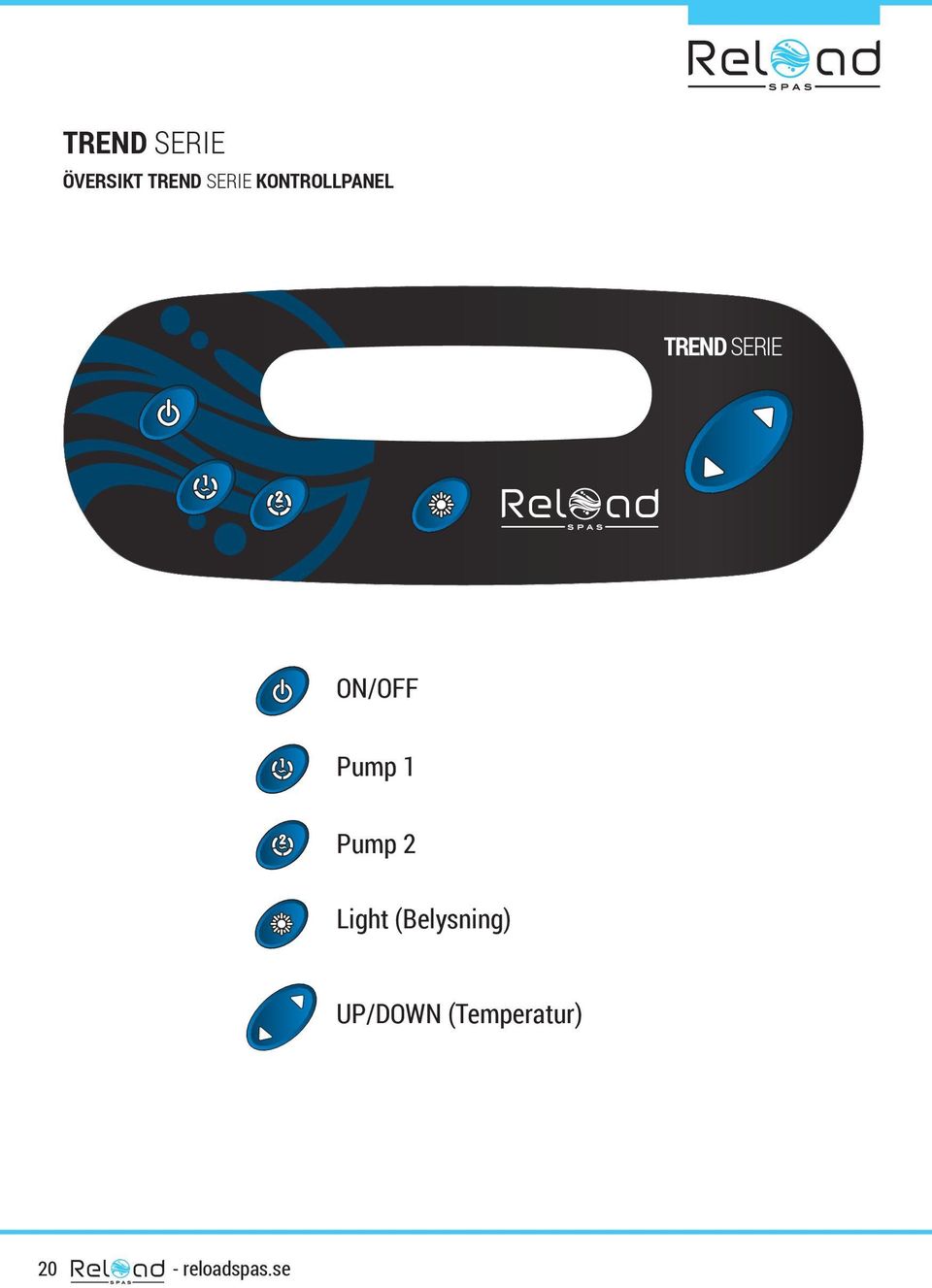

20 TREND SERIE ÖVERSIKT TREND SERIE KONTROLLPANEL TREND SERIE ON/OFF Pump PREMIUM 1 SERIE Pump 2 Light (Belysning) UP/DOWN (Temperatur) 20 - reloadspas.se
