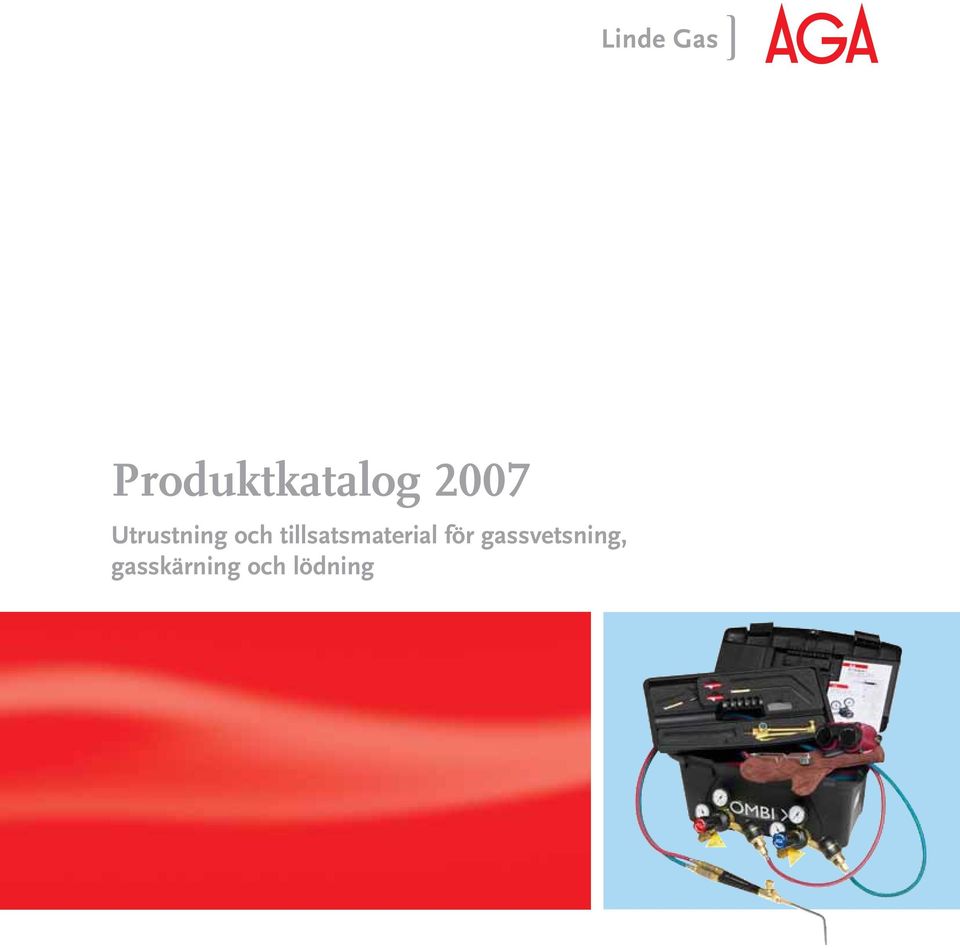

1 Produktkatalog 2007 Utrustning och tillsatsmaterial för gassvetsning, gasskärning och lödning

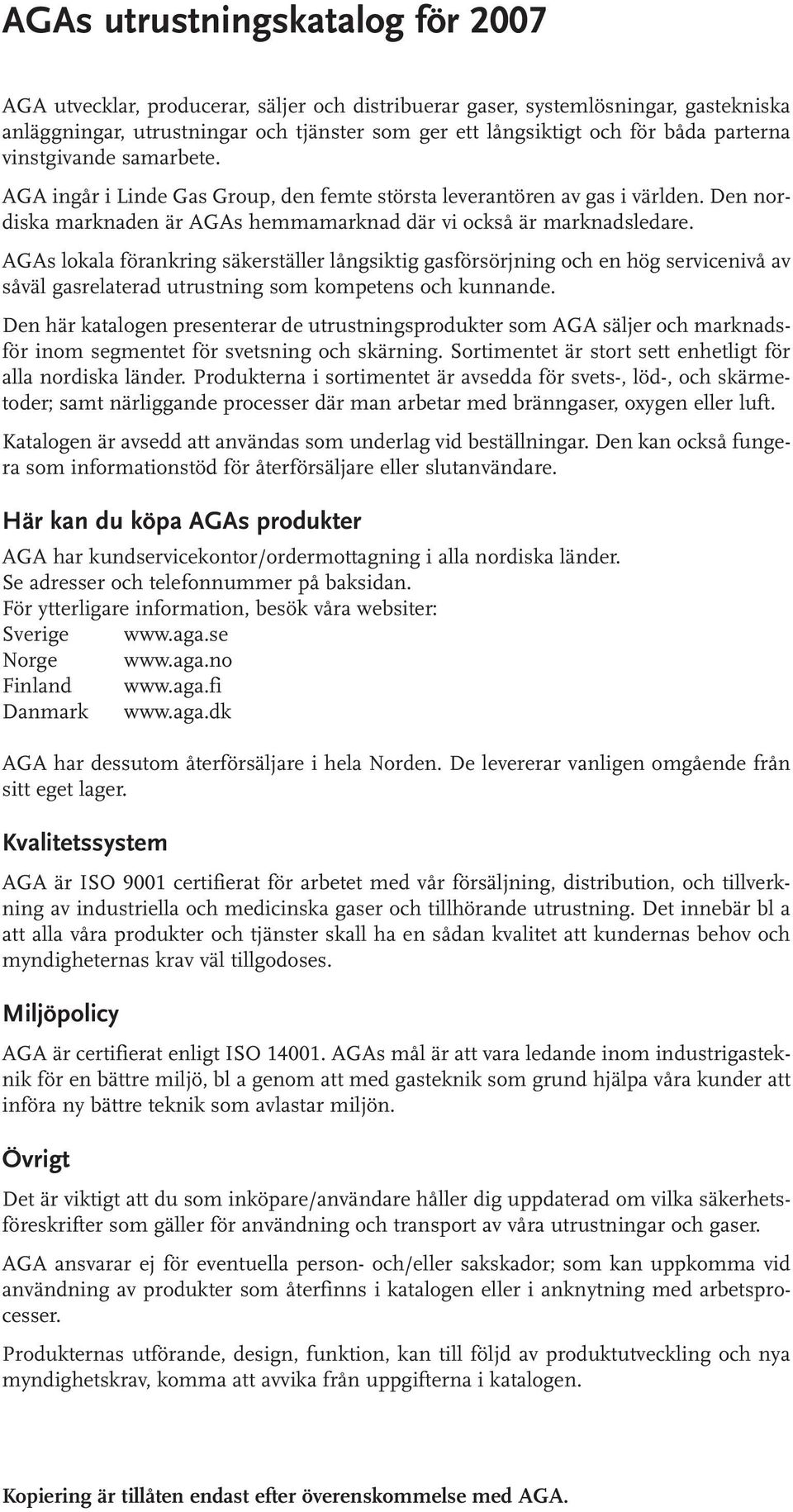

2 AGAs utrustningskatalog för 2007 AGA utvecklar, producerar, säljer och distribuerar gaser, systemlösningar, gastekniska anläggningar, utrustningar och tjänster som ger ett långsiktigt och för båda parterna vinstgivande samarbete. AGA ingår i Linde Gas Group, den femte största leverantören av gas i världen. Den nordiska marknaden är AGAs hemmamarknad där vi också är marknadsledare. AGAs lokala förankring säkerställer långsiktig gasförsörjning och en hög servicenivå av såväl gasrelaterad utrustning som kompetens och kunnande. Den här katalogen presenterar de utrustningsprodukter som AGA säljer och marknadsför inom segmentet för svetsning och skärning. Sortimentet är stort sett enhetligt för alla nordiska länder. Produkterna i sortimentet är avsedda för svets-, löd-, och skärmetoder; samt närliggande processer där man arbetar med bränngaser, oxygen eller luft. Katalogen är avsedd att användas som underlag vid beställningar. Den kan också fungera som informationstöd för återförsäljare eller slutanvändare. Här kan du köpa AGAs produkter AGA har kundservicekontor/ordermottagning i alla nordiska länder. Se adresser och telefonnummer på baksidan. För ytterligare information, besök våra websiter: Sverige Norge Finland Danmark AGA har dessutom återförsäljare i hela Norden. De levererar vanligen omgående från sitt eget lager. Kvalitetssystem AGA är ISO 9001 certifierat för arbetet med vår försäljning, distribution, och tillverkning av industriella och medicinska gaser och tillhörande utrustning. Det innebär bl a att alla våra produkter och tjänster skall ha en sådan kvalitet att kundernas behov och myndigheternas krav väl tillgodoses. Miljöpolicy AGA är certifierat enligt ISO AGAs mål är att vara ledande inom industrigasteknik för en bättre miljö, bl a genom att med gasteknik som grund hjälpa våra kunder att införa ny bättre teknik som avlastar miljön. Övrigt Det är viktigt att du som inköpare/användare håller dig uppdaterad om vilka säkerhetsföreskrifter som gäller för användning och transport av våra utrustningar och gaser. AGA ansvarar ej för eventuella person- och/eller sakskador; som kan uppkomma vid användning av produkter som återfinns i katalogen eller i anknytning med arbetsprocesser. Produkternas utförande, design, funktion, kan till följd av produktutveckling och nya myndighetskrav, komma att avvika från uppgifterna i katalogen. Kopiering är tillåten endast efter överenskommelse med AGA.

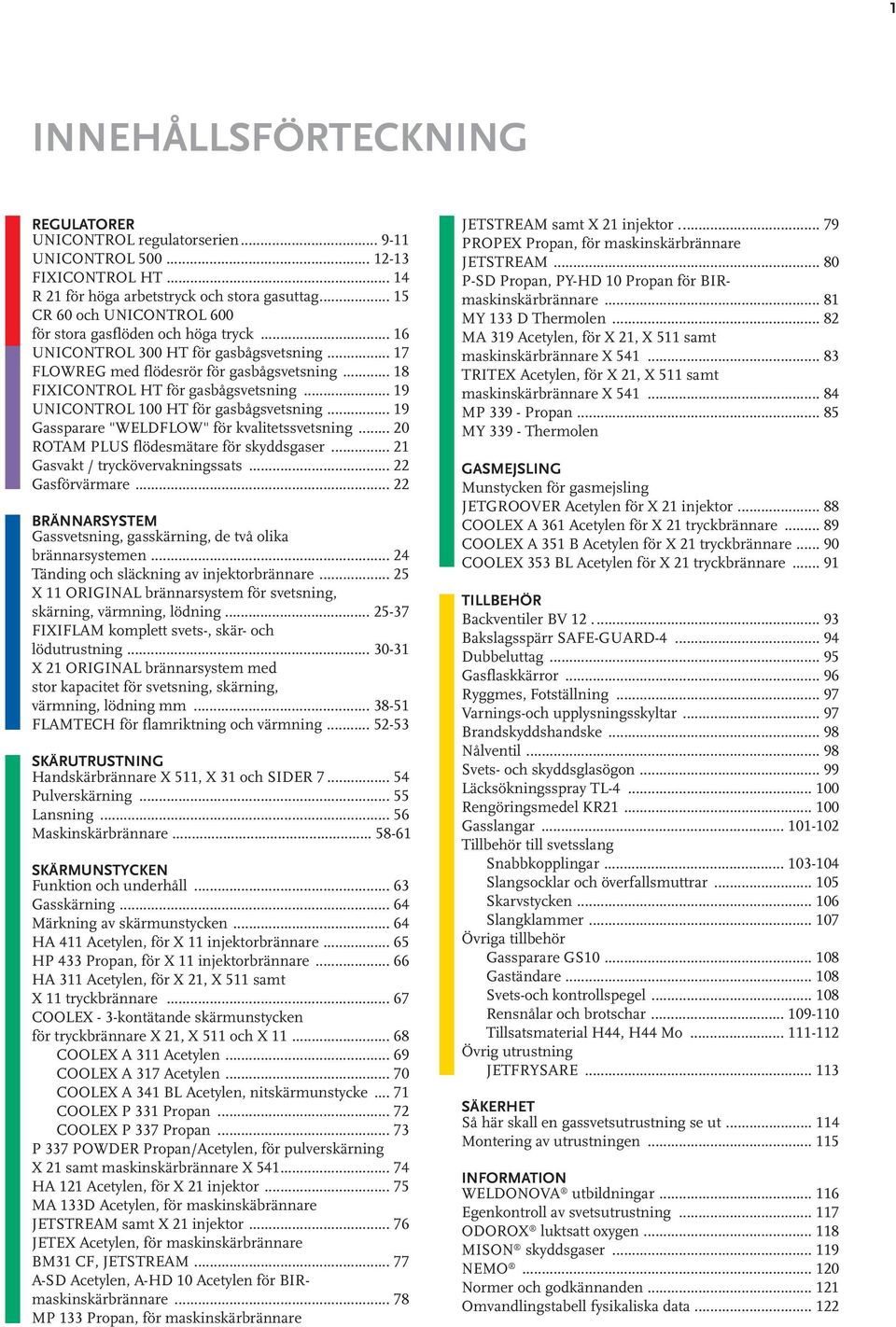

3 1 INNEHÅLLSFÖRTECKNING REGULATORER UNICONTROL regulatorserien UNICONTROL FIXICONTROL HT R 21 för höga arbetstryck och stora gasuttag CR 60 och UNICONTROL 600 för stora gasflöden och höga tryck UNICONTROL 300 HT för gasbågsvetsning FLOWREG med flödesrör för gasbågsvetsning FIXICONTROL HT för gasbågsvetsning UNICONTROL 100 HT för gasbågsvetsning Gassparare "WELDFLOW" för kvalitetssvetsning ROTAM PLUS flödesmätare för skyddsgaser Gasvakt / tryckövervakningssats Gasförvärmare BRÄNNARSYSTEM Gassvetsning, gasskärning, de två olika brännarsystemen Tänding och släckning av injektorbrännare X 11 ORIGINAL brännarsystem för svetsning, skärning, värmning, lödning FIXIFLAM komplett svets-, skär- och lödutrustning X 21 ORIGINAL brännarsystem med stor kapacitet för svetsning, skärning, värmning, lödning mm FLAMTECH för flamriktning och värmning SKÄRUTRUSTNING Handskärbrännare X 511, X 31 och SIDER Pulverskärning Lansning Maskinskärbrännare SKÄRMUNSTYCKEN Funktion och underhåll Gasskärning Märkning av skärmunstycken HA 411 Acetylen, för X 11 injektorbrännare HP 433 Propan, för X 11 injektorbrännare HA 311 Acetylen, för X 21, X 511 samt X 11 tryckbrännare COOLEX - 3-kontätande skärmunstycken för tryckbrännare X 21, X 511 och X COOLEX A 311 Acetylen COOLEX A 317 Acetylen COOLEX A 341 BL Acetylen, nitskärmunstycke COOLEX P 331 Propan COOLEX P 337 Propan P 337 POWDER Propan/Acetylen, för pulverskärning X 21 samt maskinskärbrännare X HA 121 Acetylen, för X 21 injektor MA 133D Acetylen, för maskinskäbrännare JETSTREAM samt X 21 injektor JETEX Acetylen, för maskinskärbrännare BM31 CF, JETSTREAM A-SD Acetylen, A-HD 10 Acetylen för BIRmaskinskärbrännare MP 133 Propan, för maskinskärbrännare JETSTREAM samt X 21 injektor PROPEX Propan, för maskinskärbrännare JETSTREAM P-SD Propan, PY-HD 10 Propan för BIRmaskinskärbrännare MY 133 D Thermolen MA 319 Acetylen, för X 21, X 511 samt maskinskärbrännare X TRITEX Acetylen, för X 21, X 511 samt maskinskärbrännare X MP Propan MY Thermolen GASMEJSLING Munstycken för gasmejsling JETGROOVER Acetylen för X 21 injektor COOLEX A 361 Acetylen för X 21 tryckbrännare COOLEX A 351 B Acetylen för X 21 tryckbrännare COOLEX 353 BL Acetylen för X 21 tryckbrännare TILLBEHÖR Backventiler BV Bakslagsspärr SAFE-GUARD Dubbeluttag Gasflaskkärror Ryggmes, Fotställning Varnings-och upplysningsskyltar Brandskyddshandske Nålventil Svets- och skyddsglasögon Läcksökningsspray TL Rengöringsmedel KR Gasslangar Tillbehör till svetsslang Snabbkopplingar Slangsocklar och överfallsmuttrar Skarvstycken Slangklammer Övriga tillbehör Gassparare GS Gaständare Svets-och kontrollspegel Rensnålar och brotschar Tillsatsmaterial H44, H44 Mo Övrig utrustning JETFRYSARE SÄKERHET Så här skall en gassvetsutrustning se ut Montering av utrustningen INFORMATION WELDONOVA utbildningar Egenkontroll av svetsutrustning ODOROX luktsatt oxygen MISON skyddsgaser NEMO Normer och godkännanden Omvandlingstabell fysikaliska data

4 2 X 11 4 Bar 10 Bar FIXICONTROL OX HT / UNICONTROL 500 OX HT / Sexkantmutter / SAFE-GUARD-4 Ox / O X Y G E N A C E T Y L E N FIXICONTROL AC HT / UNICONTROL 500 AC HT / Sexkantmutter / SAFE-GUARD-4 Ac / Tillbehör Gaständare / Rensnål / Gassparare GS / Flerlågiga acetylen 500 l/h / l/h / l/h / Flerlågiga propan 90 l/h / l/h / Tillbehör Cirkelskärstöd Ø mm / Dubbelt skärstöd, justerbart / Cirkelskärstöd Ø mm / Skärmunstycken HP 433 Propan Str. mm HP / HP / HP / HP /

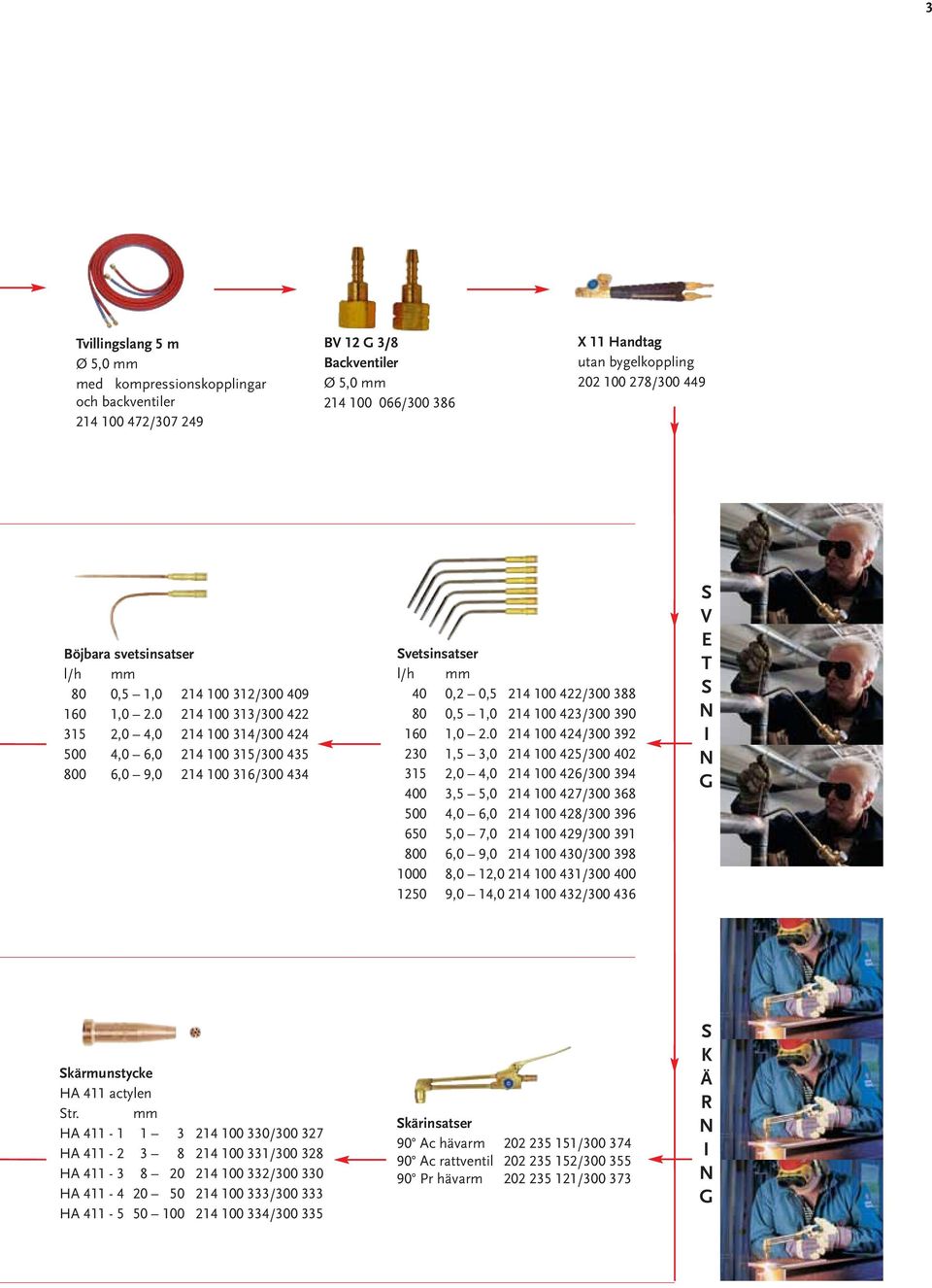

5 3 Tvillingslang 5 m Ø 5,0 mm med kompressionskopplingar och backventiler / BV 12 G 3/8 Backventiler Ø 5,0 mm / X 11 Handtag utan bygelkoppling / Böjbara svetsinsatser l/h mm 80 0,5 1, / , / ,0 4, / ,0 6, / ,0 9, / Svetsinsatser l/h mm 40 0,2 0, / ,5 1, / , / ,5 3, / ,0 4, / ,5 5, / ,0 6, / ,0 7, / ,0 9, / ,0 12, / ,0 14, / S V E T S N I N G Skärmunstycke HA 411 actylen Str. mm HA / HA / HA / HA / HA / Skärinsatser 90 Ac hävarm / Ac rattventil / Pr hävarm / S K Ä R N I N G

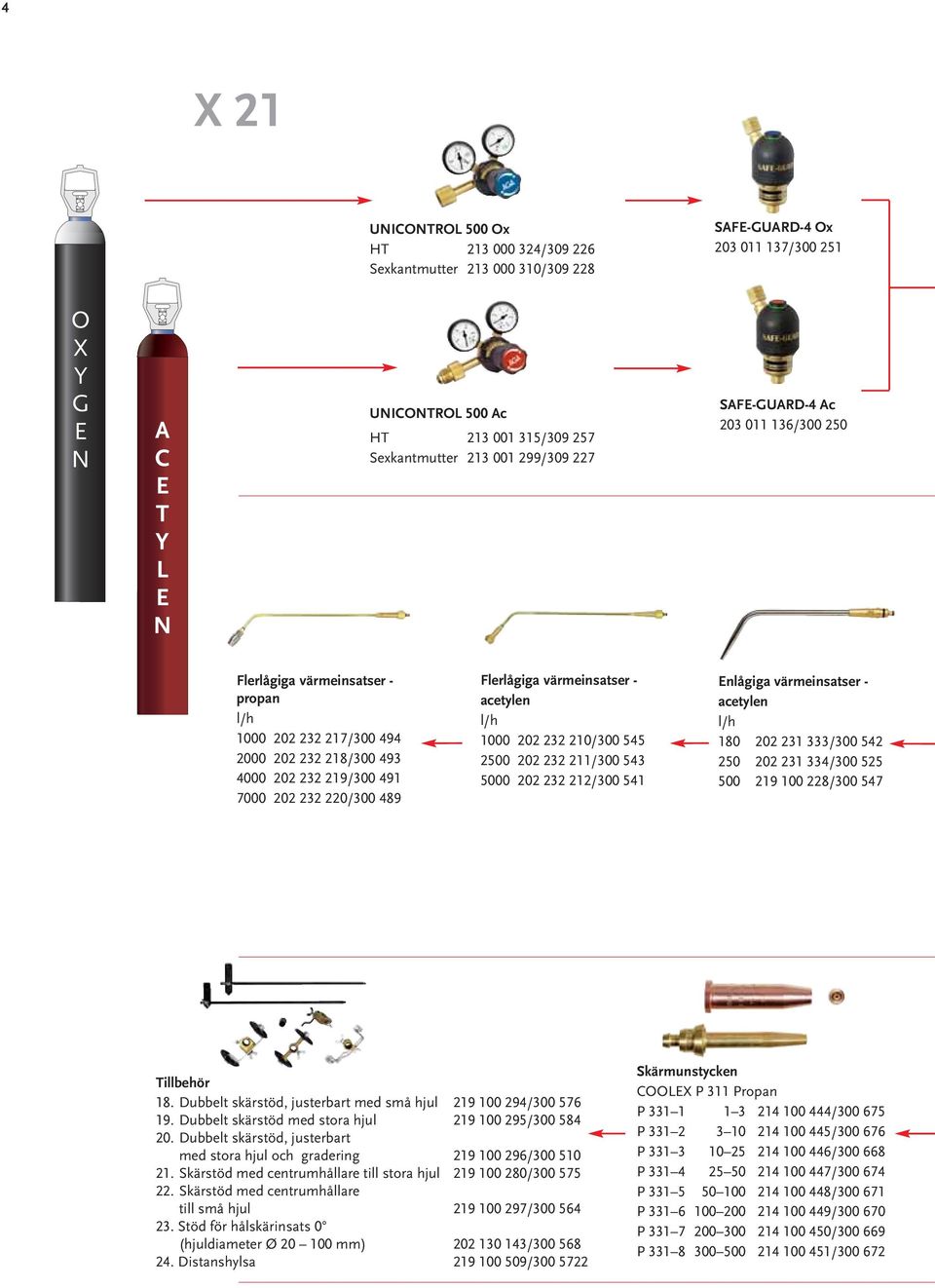

6 4 X 21 UNICONTROL 500 Ox HT / Sexkantmutter / SAFE-GUARD-4 Ox / O X Y G E N A C E T Y L E N UNICONTROL 500 Ac HT / Sexkantmutter / SAFE-GUARD-4 Ac / Flerlågiga värmeinsatser - propan l/h / / / / Flerlågiga värmeinsatser - acetylen l/h / / / Enlågiga värmeinsatser - acetylen l/h / / / Tillbehör 18. Dubbelt skärstöd, justerbart med små hjul / Dubbelt skärstöd med stora hjul / Dubbelt skärstöd, justerbart med stora hjul och gradering / Skärstöd med centrumhållare till stora hjul / Skärstöd med centrumhållare till små hjul / Stöd för hålskärinsats 0 (hjuldiameter Ø mm) / Distanshylsa / Skärmunstycken COOLEX P 311 Propan P / P / P / P / P / P / P / P /

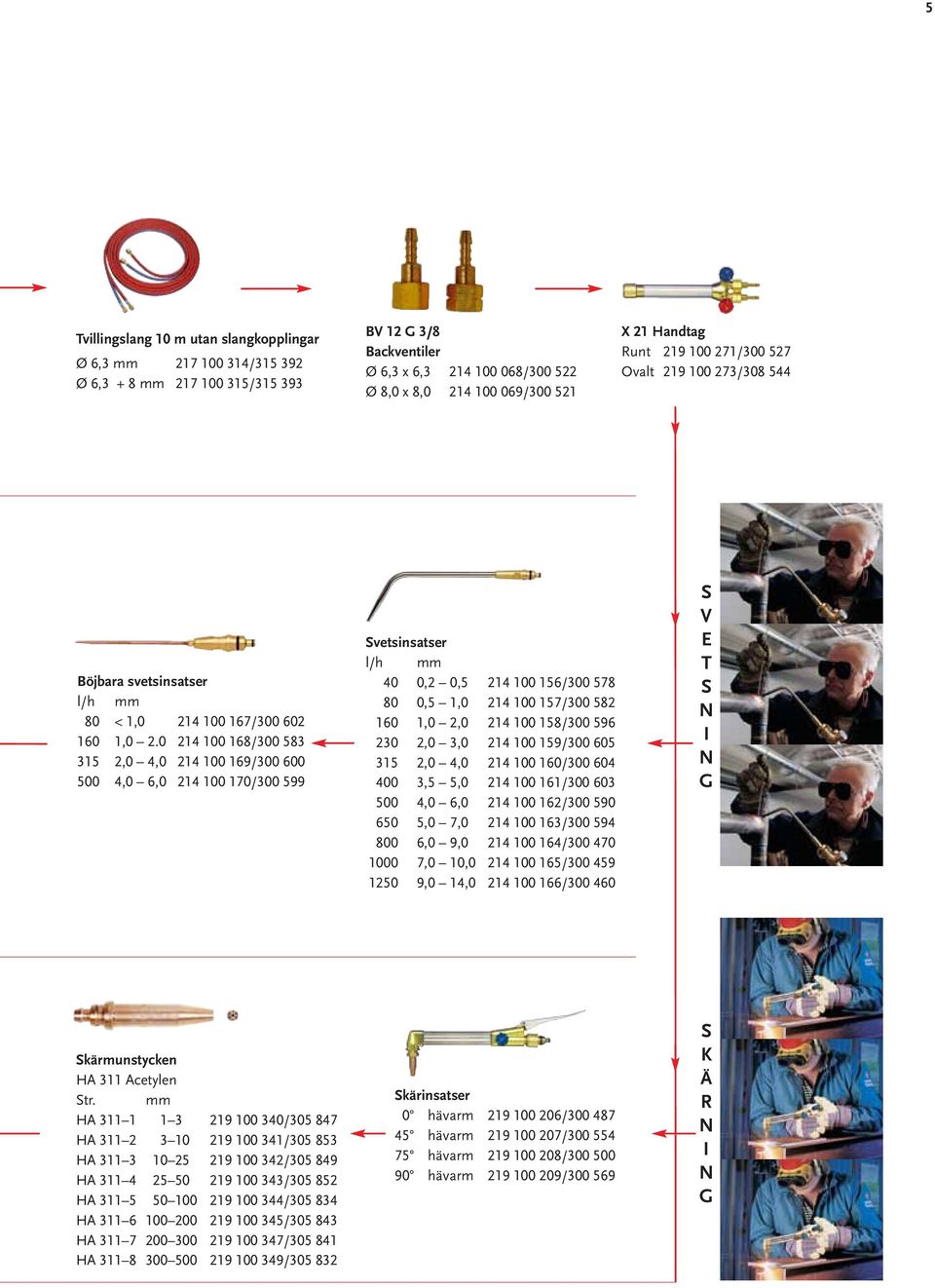

7 5 Tvillingslang 10 m utan slangkopplingar Ø 6,3 mm / Ø 6,3 + 8 mm / BV 12 G 3/8 Backventiler Ø 6,3 x 6, / Ø 8,0 x 8, / X 21 Handtag Runt / Ovalt / Böjbara svetsinsatser l/h mm 80 < 1, / , / ,0 4, / ,0 6, / Svetsinsatser l/h mm 40 0,2 0, / ,5 1, / ,0 2, / ,0 3, / ,0 4, / ,5 5, / ,0 6, / ,0 7, / ,0 9, / ,0 10, / ,0 14, / S V E T S N I N G Skärmunstycken HA 311 Acetylen Str. mm HA / HA / HA / HA / HA / HA / HA / HA / Skärinsatser 0 hävarm / hävarm / hävarm / hävarm / S K Ä R N I N G

8 6 TIG-svetsning MIG/MAG-svetsning UNICONTROL 100 Argon och argonblandningar / GASVAKT / ROTAM PLUS UNICONTROL 300 Argon och argonblandningar / Enkel / T-stycke / FIXICONTROL Argon och argonblandningar HT / Argonslang 10 m, Ø 5 mm Dry flow FIXICONTROL CO 2 HT / TESTFLÖDESMÄTARE / GASFÖRVÄRMARE CO / Argon/argonblandningar / Weldflow - den optimala gasspararen Testflödesmätare - för korrekt mätning av gasflöde Gasvakt - säkerhet mot svetsfel Gasförvarmare - vid stora gasuttag i kall miljö GASSPARARE WELDFLOW Ø 5, / Ø 6, /

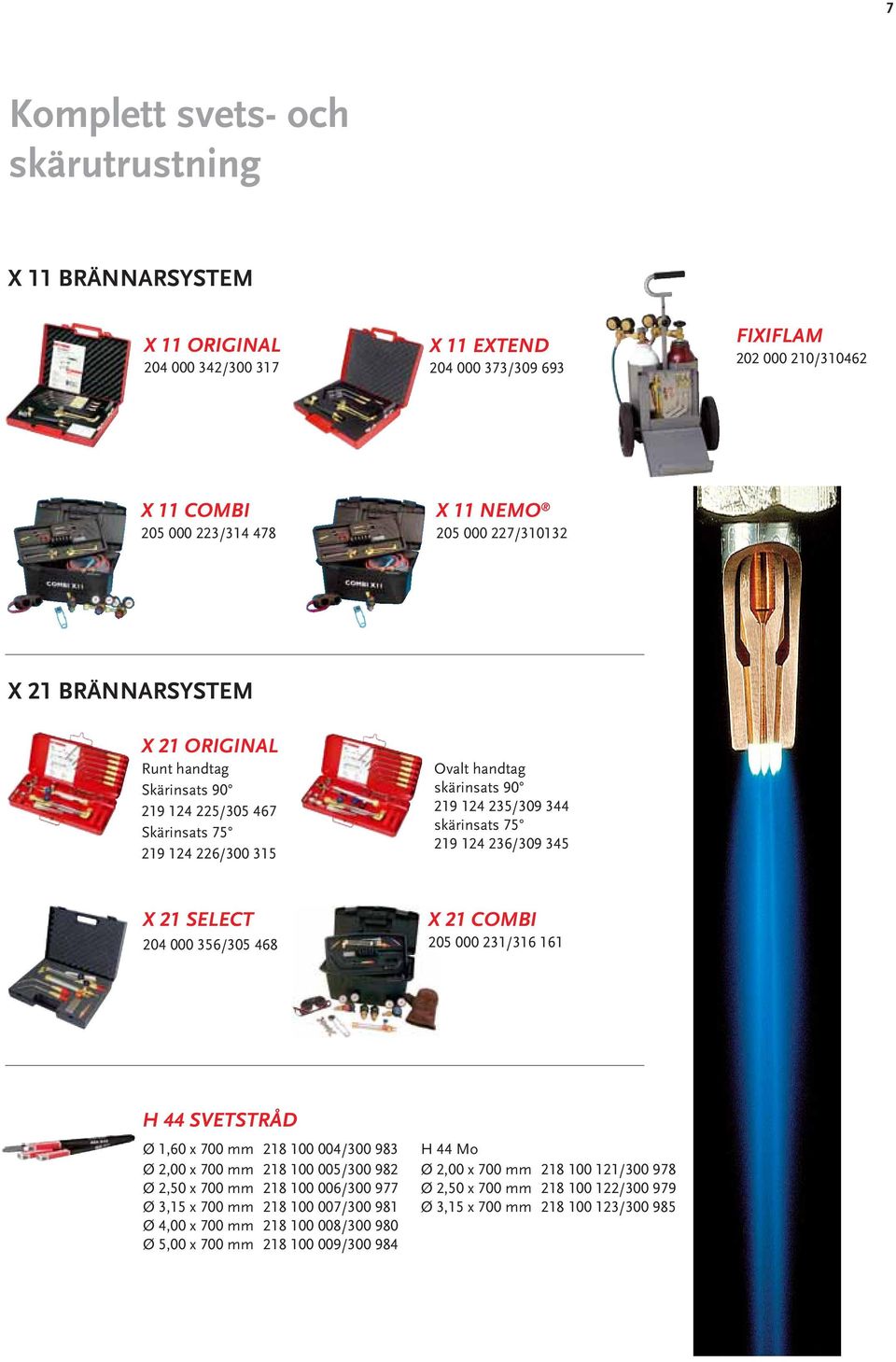

9 7 Komplett svets- och skärutrustning X 11 BRÄNNARSYSTEM X 11 ORIGINAL / X 11 EXTEND / FIXIFLAM / X 11 COMBI / X 11 NEMO / X 21 BRÄNNARSYSTEM X 21 ORIGINAL Runt handtag Skärinsats / Skärinsats / Ovalt handtag skärinsats / skärinsats / X 21 SELECT / X 21 COMBI / H 44 SVETSTRÅD Ø 1,60 x 700 mm / Ø 2,00 x 700 mm / Ø 2,50 x 700 mm / Ø 3,15 x 700 mm / Ø 4,00 x 700 mm / Ø 5,00 x 700 mm / H 44 Mo Ø 2,00 x 700 mm / Ø 2,50 x 700 mm / Ø 3,15 x 700 mm /

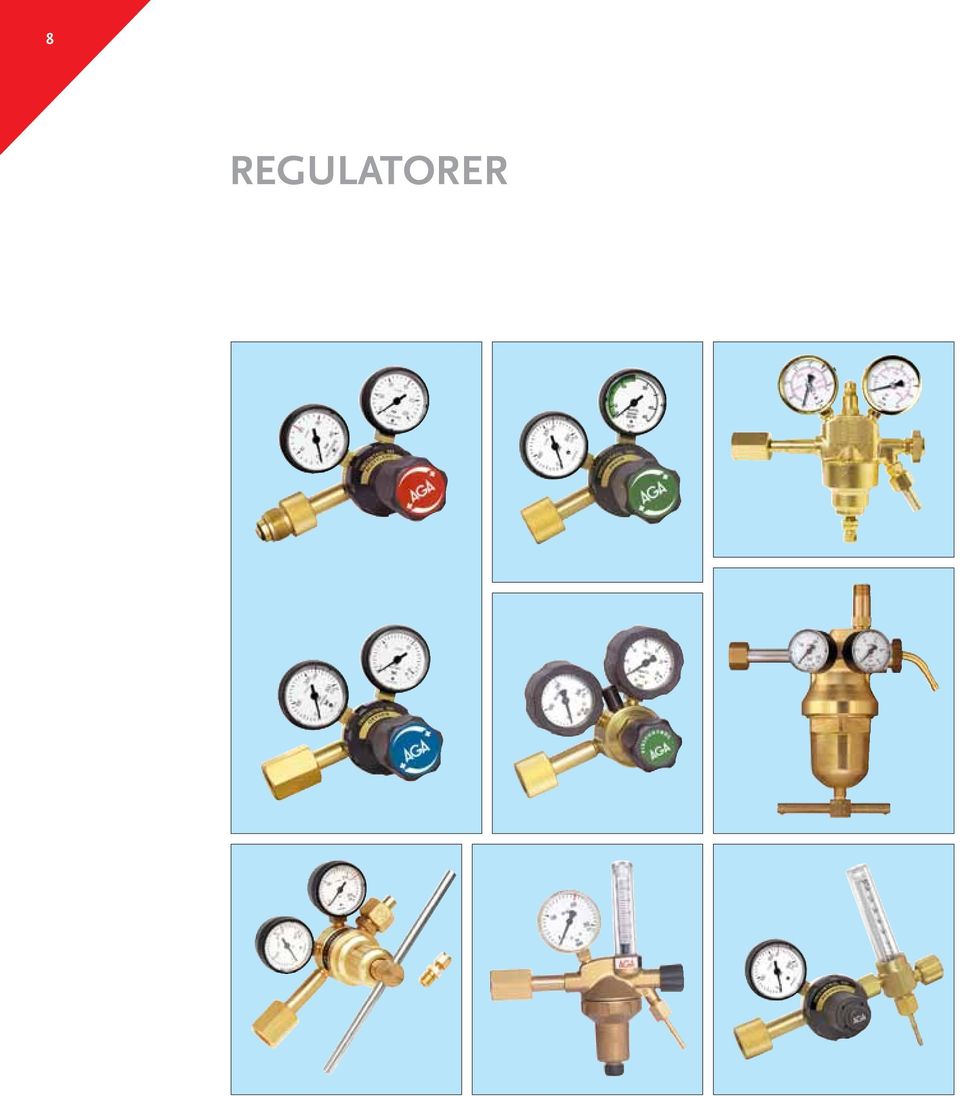

10 8 REGULATORER

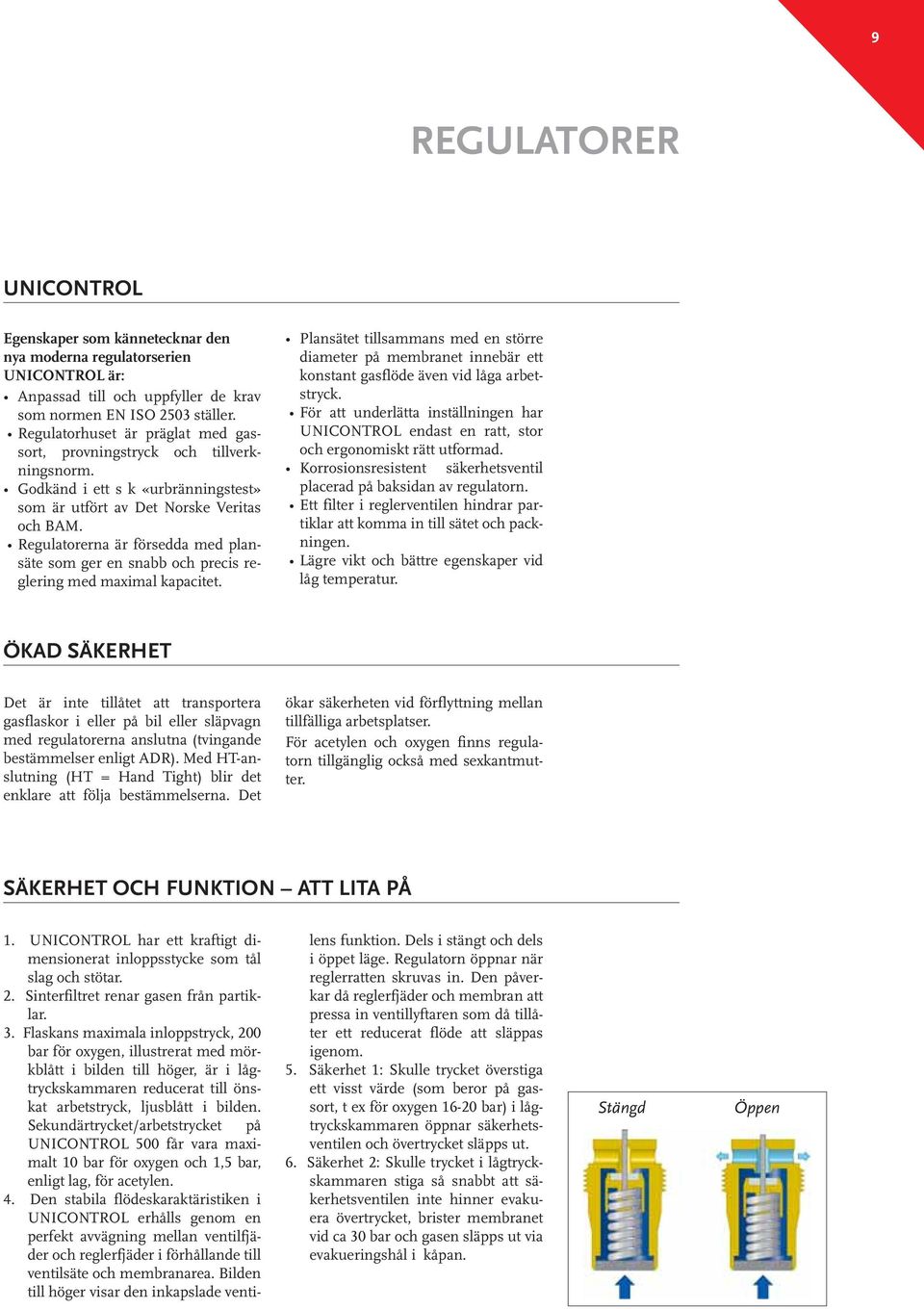

11 9 REGULATORER UNICONTROL Egenskaper som kännetecknar den nya moderna regulatorserien UNICONTROL är: Anpassad till och uppfyller de krav som normen EN ISO 2503 ställer. Regulatorhuset är präglat med gassort, provningstryck och tillverkningsnorm. Godkänd i ett s k «urbränningstest» som är utfört av Det Norske Veritas och BAM. Regulatorerna är försedda med plansäte som ger en snabb och precis reglering med maximal kapacitet. Plansätet tillsammans med en större diameter på membranet innebär ett konstant gasflöde även vid låga arbetstryck. För att underlätta inställningen har UNICONTROL endast en ratt, stor och ergonomiskt rätt utformad. Korrosionsresistent säkerhetsventil placerad på baksidan av regulatorn. Ett filter i reglerventilen hindrar partiklar att komma in till sätet och packningen. Lägre vikt och bättre egenskaper vid låg temperatur. ÖKAD SÄKERHET Det är inte tillåtet att transportera gasflaskor i eller på bil eller släpvagn med regulatorerna anslutna (tvingande bestämmelser enligt ADR). Med HT-anslutning (HT = Hand Tight) blir det enklare att följa bestämmelserna. Det ökar säkerheten vid förflyttning mellan tillfälliga arbetsplatser. För acetylen och oxygen finns regulatorn tillgänglig också med sexkantmutter. SÄKERHET OCH FUNKTION ATT LITA PÅ 1. UNICONTROL har ett kraftigt dimensionerat inloppsstycke som tål slag och stötar. 2. Sinterfiltret renar gasen från partiklar. 3. Flaskans maximala inloppstryck, 200 bar för oxygen, illustrerat med mörkblått i bilden till höger, är i lågtryckskammaren reducerat till önskat arbetstryck, ljusblått i bilden. Sekundärtrycket/arbetstrycket på UNICONTROL 500 får vara maximalt 10 bar för oxygen och 1,5 bar, enligt lag, för acetylen. 4. Den stabila flödeskaraktäristiken i UNICONTROL erhålls genom en perfekt avvägning mellan ventilfjäder och reglerfjäder i förhållande till ventilsäte och membranarea. Bilden till höger visar den inkapslade ventilens funktion. Dels i stängt och dels i öppet läge. Regulatorn öppnar när reglerratten skruvas in. Den påverkar då reglerfjäder och membran att pressa in ventillyftaren som då tillåter ett reducerat flöde att släppas igenom. 5. Säkerhet 1: Skulle trycket överstiga ett visst värde (som beror på gassort, t ex för oxygen bar) i lågtryckskammaren öppnar säkerhetsventilen och övertrycket släpps ut. 6. Säkerhet 2: Skulle trycket i lågtryckskammaren stiga så snabbt att säkerhetsventilen inte hinner evakuera övertrycket, brister membranet vid ca 30 bar och gasen släpps ut via evakueringshål i kåpan. Stängd Öppen

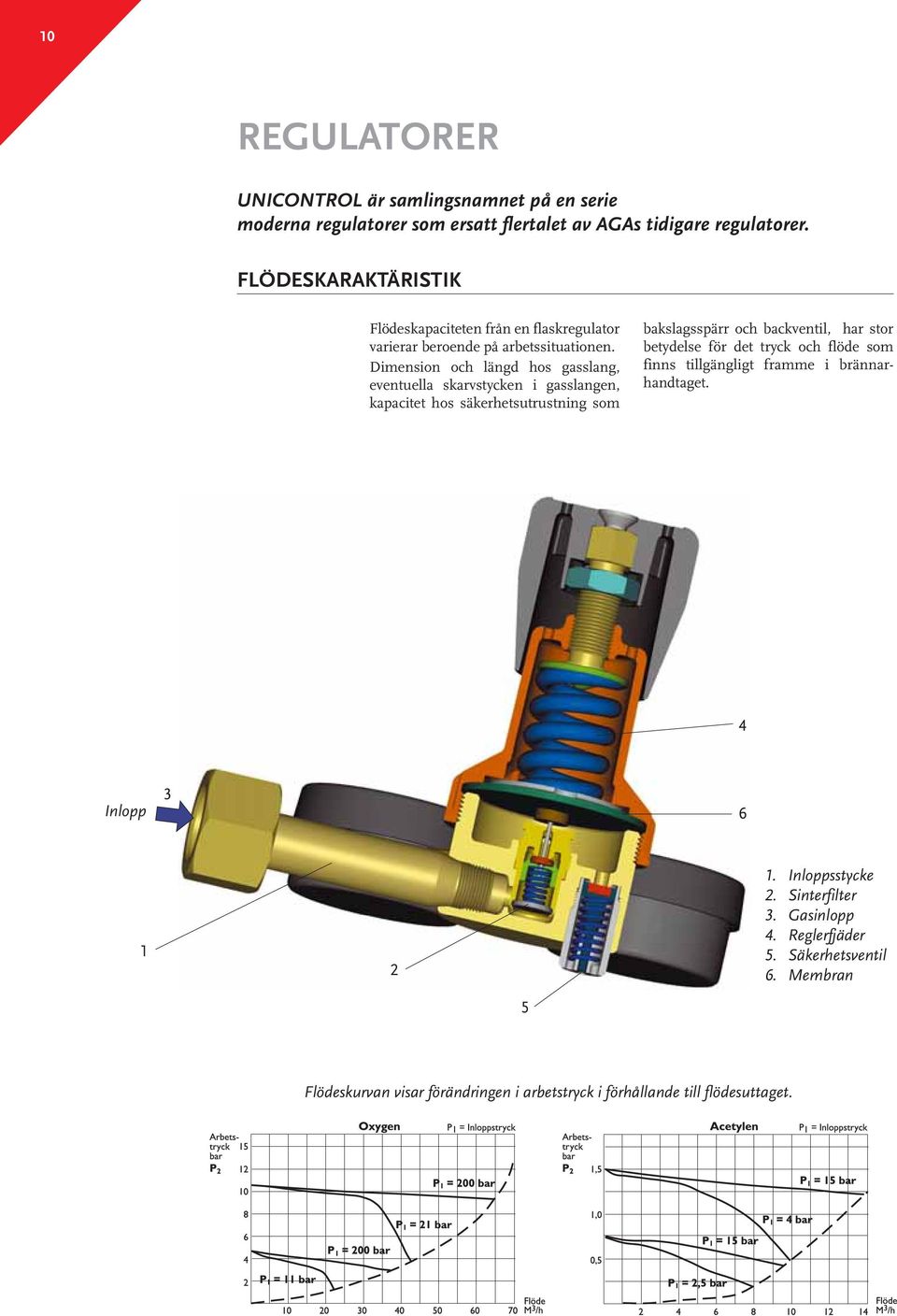

12 10 REGULATORER UNICONTROL är samlingsnamnet på en serie moderna regulatorer som ersatt flertalet av AGAs tidigare regulatorer. FLÖDESKARAKTÄRISTIK Flödeskapaciteten från en flaskregulator varierar beroende på arbetssituationen. Dimension och längd hos gasslang, eventuella skarvstycken i gasslangen, kapacitet hos säkerhetsutrustning som bakslagsspärr och backventil, har stor betydelse för det tryck och flöde som finns tillgängligt framme i brännarhandtaget. 4 Inlopp Inloppsstycke 2. Sinterfilter 3. Gasinlopp 4. Reglerfjäder 5. Säkerhetsventil 6. Membran 5 Flödeskurvan visar förändringen i arbetstryck i förhållande till flödesuttaget.

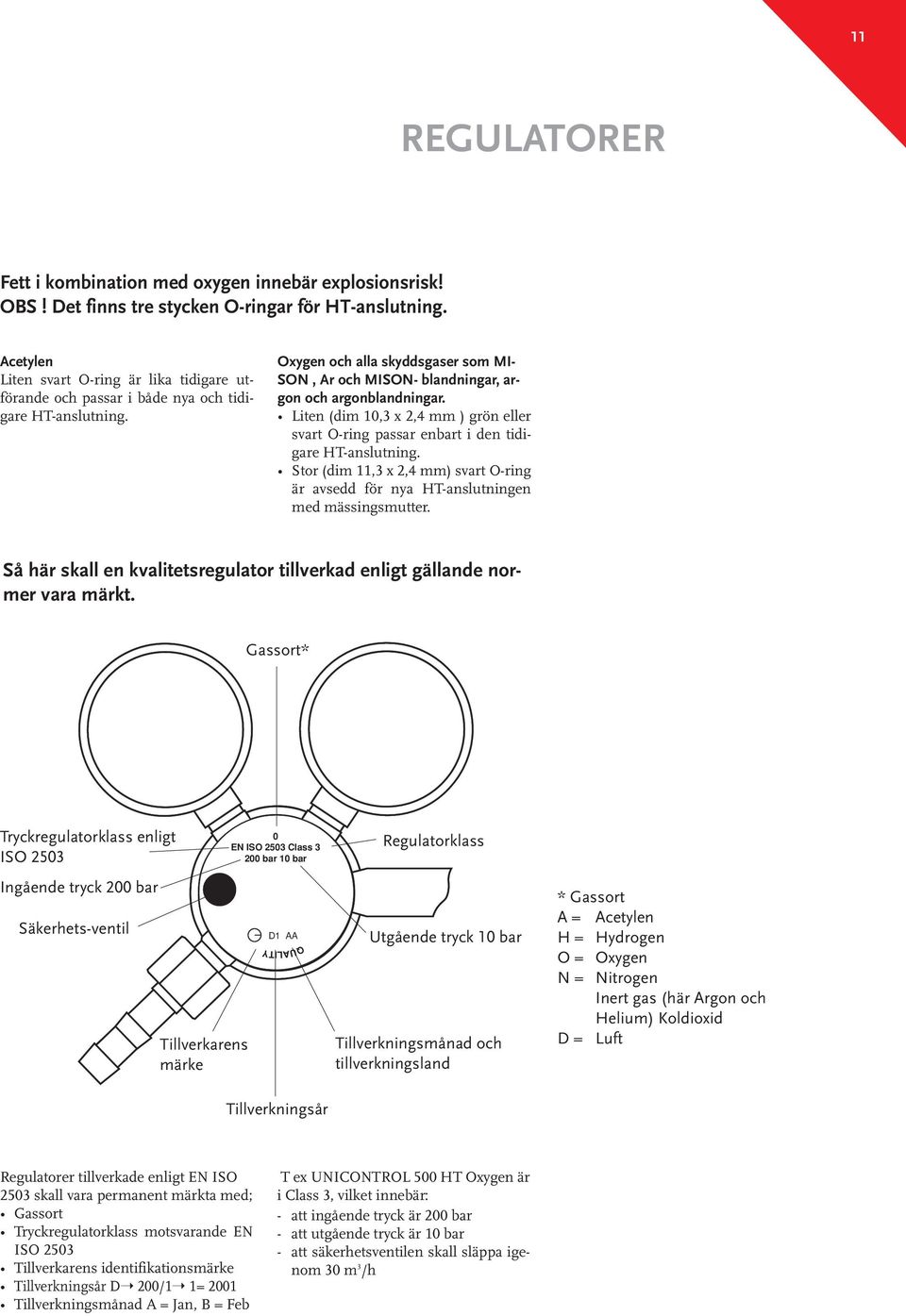

13 11 REGULATORER Fett i kombination med oxygen innebär explosionsrisk! OBS! Det finns tre stycken O-ringar för HT-anslutning. Acetylen Liten svart O-ring är lika tidigare utförande och passar i både nya och tidigare HT-anslutning. Oxygen och alla skyddsgaser som MI- SON Ar och MISON- blandningar, argon och argonblandningar. Liten (dim 10,3 x 2,4 mm ) grön eller svart O-ring passar enbart i den tidigare HT-anslutning. Stor (dim 11,3 x 2,4 mm) svart O-ring är avsedd för nya HT-anslutningen med mässingsmutter. Så här skall en kvalitetsregulator tillverkad enligt gällande normer vara märkt. Gassort* Tryckregulatorklass enligt ISO 2503 Ingående tryck 200 bar Säkerhets-ventil Tillverkarens märke 0 EN ISO 2503 Class bar 10 bar D1 AA QUALITY Regulatorklass Utgående tryck 10 bar Tillverkningsmånad och tillverkningsland * Gassort A = Acetylen H = Hydrogen O = Oxygen N = Nitrogen Inert gas (här Argon och Helium) Koldioxid D = Luft Tillverkningsår Regulatorer tillverkade enligt EN ISO 2503 skall vara permanent märkta med; Gassort Tryckregulatorklass motsvarande EN ISO 2503 Tillverkarens identifikationsmärke Tillverkningsår D 200/1 1= 2001 Tillverkningsmånad A = Jan, B = Feb T ex UNICONTROL 500 HT Oxygen är i Class 3, vilket innebär: - att ingående tryck är 200 bar - att utgående tryck är 10 bar - att säkerhetsventilen skall släppa igenom 30 m 3 /h

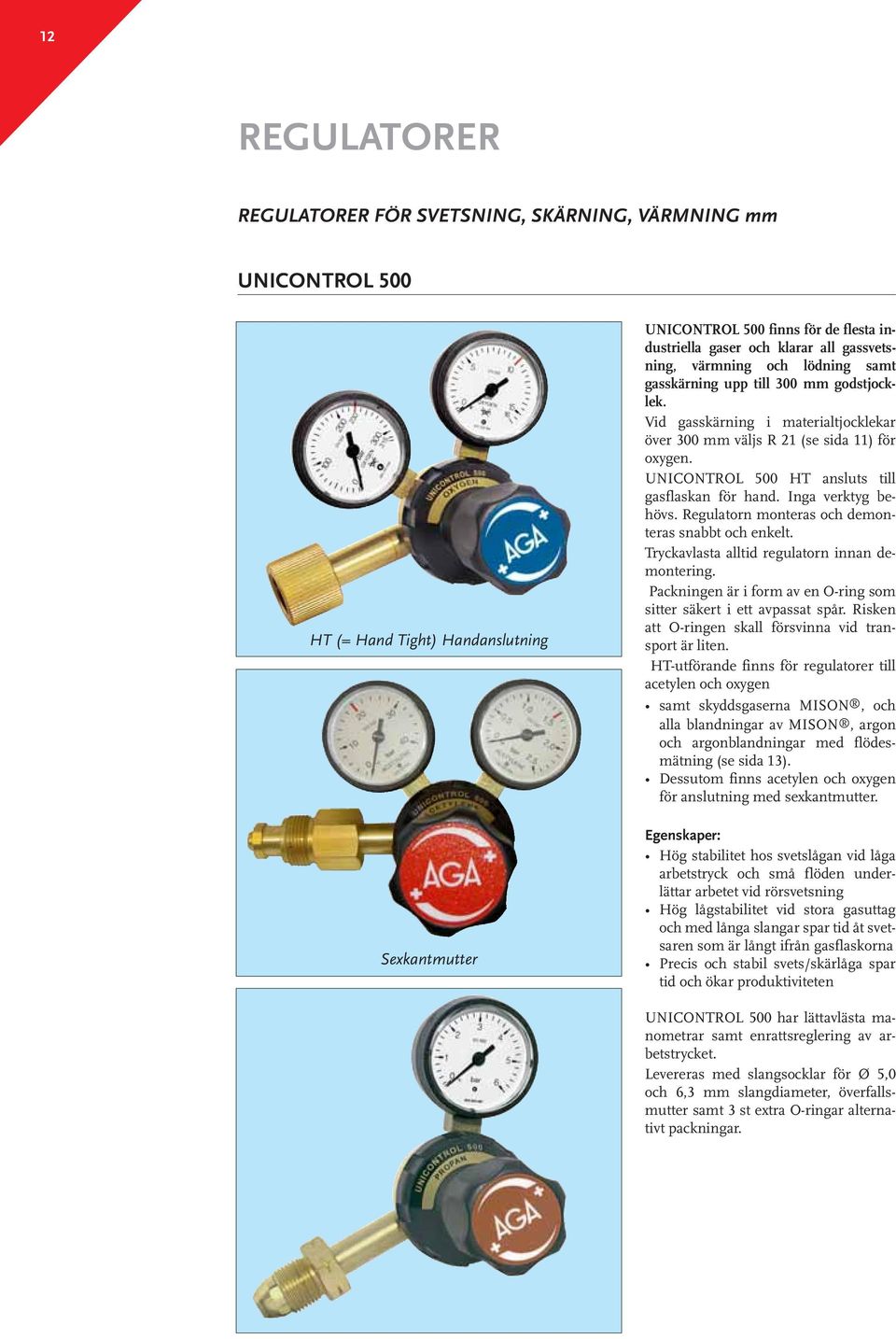

14 12 REGULATORER REGULATORER FÖR SVETSNING, SKÄRNING, VÄRMNING mm UNICONTROL 500 HT (= Hand Tight) Handanslutning Sexkantmutter UNICONTROL 500 finns för de flesta industriella gaser och klarar all gassvetsning, värmning och lödning samt gasskärning upp till 300 mm godstjocklek. Vid gasskärning i materialtjocklekar över 300 mm väljs R 21 (se sida 11) för oxygen. UNICONTROL 500 HT ansluts till gasflaskan för hand. Inga verktyg behövs. Regulatorn monteras och demonteras snabbt och enkelt. Tryckavlasta alltid regulatorn innan demontering. Packningen är i form av en O-ring som sitter säkert i ett avpassat spår. Risken att O-ringen skall försvinna vid transport är liten. HT-utförande finns för regulatorer till acetylen och oxygen samt skyddsgaserna MISON och alla blandningar av MISON, argon och argonblandningar med flödesmätning (se sida 13). Dessutom finns acetylen och oxygen för anslutning med sexkantmutter. Egenskaper: Hög stabilitet hos svetslågan vid låga arbetstryck och små flöden underlättar arbetet vid rörsvetsning Hög lågstabilitet vid stora gasuttag och med långa slangar spar tid åt svetsaren som är långt ifrån gasflaskorna Precis och stabil svets/skärlåga spar tid och ökar produktiviteten UNICONTROL 500 har lättavlästa manometrar samt enrattsreglering av arbetstrycket. Levereras med slangsocklar för Ø 5,0 och 6,3 mm slangdiameter, överfallsmutter samt 3 st extra O-ringar alternativt packningar.

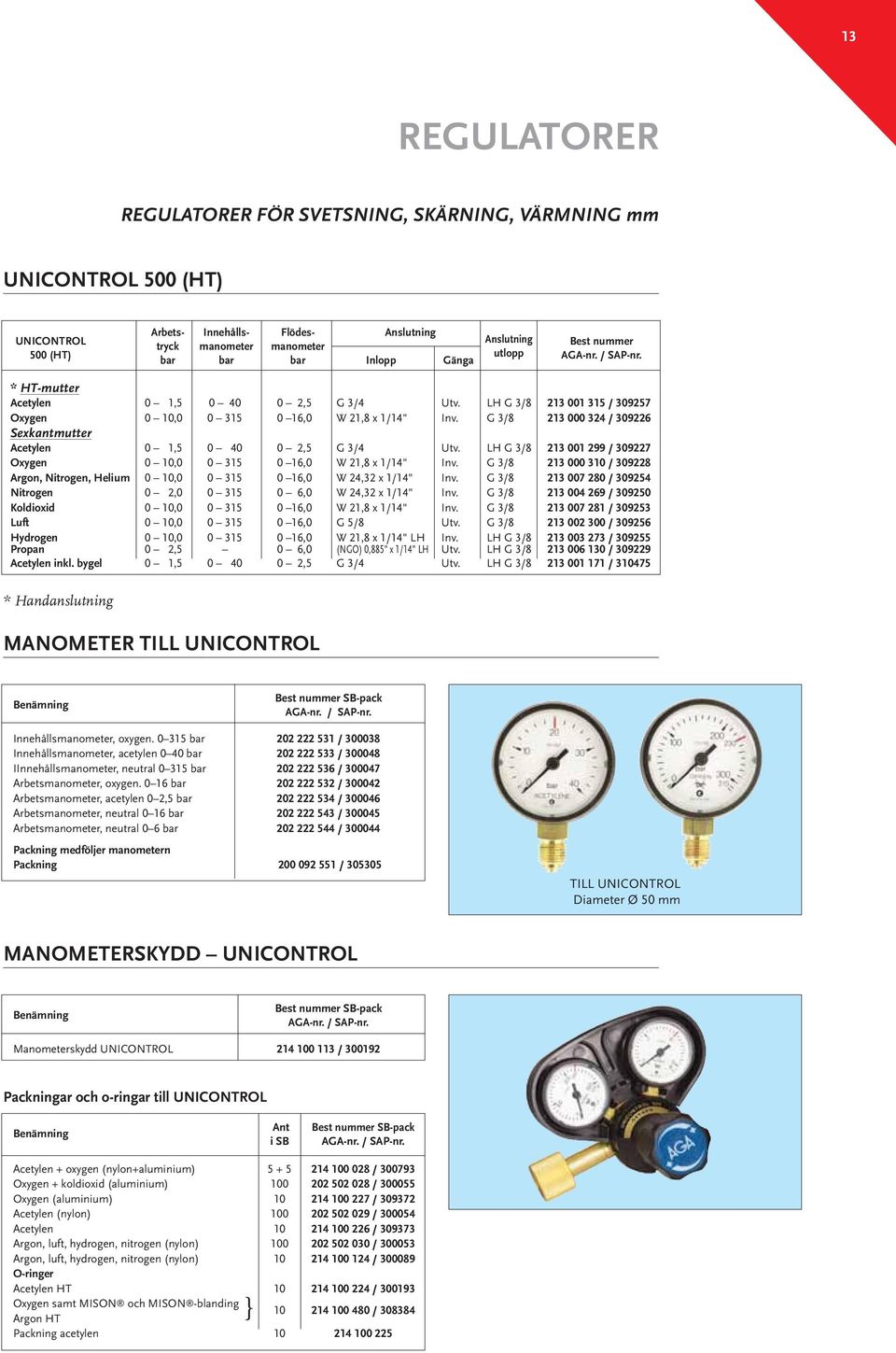

15 13 REGULATORER REGULATORER FÖR SVETSNING, SKÄRNING, VÄRMNING mm UNICONTROL 500 (HT) UNICONTROL 500 (HT) Arbets- Innehålls- Flödes- Anslutning tryck manometer manometer bar bar bar Inlopp Gänga Anslutning utlopp * HT-mutter Acetylen 0 1, ,5 G 3/4 Utv. LH G 3/ / Oxygen 0 10, ,0 W 21,8 x 1/14" Inv. G 3/ / Sexkantmutter Acetylen 0 1, ,5 G 3/4 Utv. LH G 3/ / Oxygen 0 10, ,0 W 21,8 x 1/14" Inv. G 3/ / Argon, Nitrogen, Helium 0 10, ,0 W 24,32 x 1/14" Inv. G 3/ / Nitrogen 0 2, ,0 W 24,32 x 1/14" Inv. G 3/ / Koldioxid 0 10, ,0 W 21,8 x 1/14" Inv. G 3/ / Luft 0 10, ,0 G 5/8 Utv. G 3/ / Hydrogen 0 10, ,0 W 21,8 x 1/14" LH Inv. LH G 3/ / Propan 0 2,5 0 6,0 (NGO) 0,885" x 1/14" LH Utv. LH G 3/ / Acetylen inkl. bygel 0 1, ,5 G 3/4 Utv. LH G 3/ / * Handanslutning MANOMETER TILL UNICONTROL Benämning SB-pack Innehållsmanometer, oxygen bar / Innehållsmanometer, acetylen 0 40 bar / IInnehållsmanometer, neutral bar / Arbetsmanometer, oxygen bar / Arbetsmanometer, acetylen 0 2,5 bar / Arbetsmanometer, neutral 0 16 bar / Arbetsmanometer, neutral 0 6 bar / Packning medföljer manometern Packning / TILL UNICONTROL Diameter Ø 50 mm MANOMETERSKYDD UNICONTROL Benämning SB-pack Manometerskydd UNICONTROL / Packningar och o-ringar till UNICONTROL Benämning Ant i SB SB-pack Acetylen + oxygen (nylon+aluminium) / Oxygen + koldioxid (aluminium) / Oxygen (aluminium) / Acetylen (nylon) / Acetylen / Argon, luft, hydrogen, nitrogen (nylon) / Argon, luft, hydrogen, nitrogen (nylon) / O-ringer Acetylen HT / Oxygen samt MISON och MISON -blanding } / Argon HT Packning acetylen

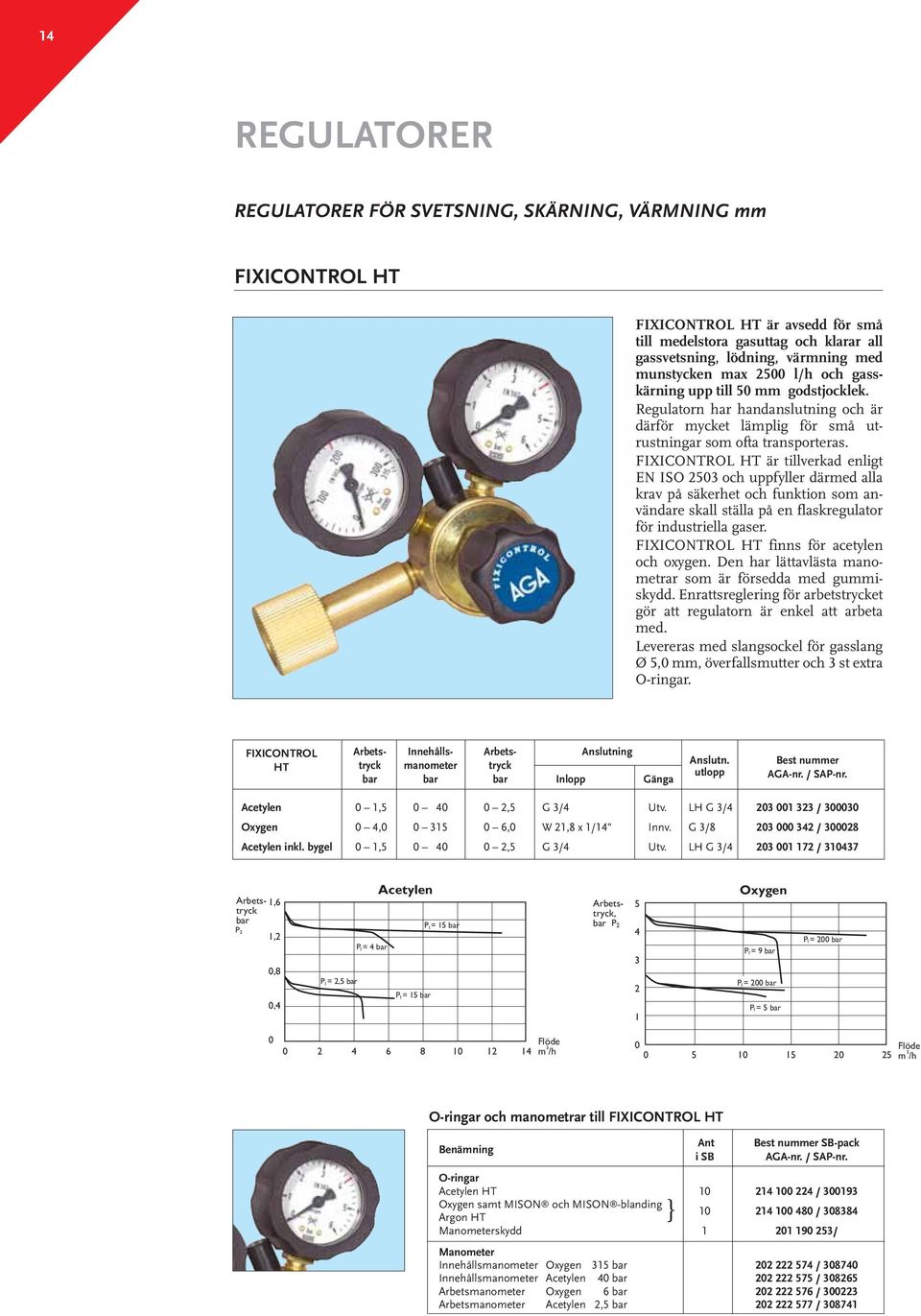

16 14 REGULATORER REGULATORER FÖR SVETSNING, SKÄRNING, VÄRMNING mm FIXICONTROL HT FIXICONTROL HT är avsedd för små till medelstora gasuttag och klarar all gassvetsning, lödning, värmning med munstycken max 2500 l/h och gasskärning upp till 50 mm godstjocklek. Regulatorn har handanslutning och är därför mycket lämplig för små utrustningar som ofta transporteras. FIXICONTROL HT är tillverkad enligt EN ISO 2503 och uppfyller därmed alla krav på säkerhet och funktion som användare skall ställa på en flaskregulator för industriella gaser. FIXICONTROL HT finns för acetylen och oxygen. Den har lättavlästa manometrar som är försedda med gummiskydd. Enrattsreglering för arbetstrycket gör att regulatorn är enkel att arbeta med. Levereras med slangsockel för gasslang Ø 5,0 mm, överfallsmutter och 3 st extra O-ringar. FIXICONTROL Arbets- Innehålls- Arbets- Anslutning HT tryck manometer tryck bar bar bar Inlopp Gänga Anslutn. utlopp Acetylen 0 1, ,5 G 3/4 Utv. LH G 3/ / Oxygen 0 4, ,0 W 21,8 x 1/14" Innv. G 3/ / Acetylen inkl. bygel 0 1, ,5 G 3/4 Utv. LH G 3/ / P 2 1,2 0,8 0,4 P l = 2,5 bar P l = 4 bar Acetylen P l = 15 bar P l= 15 bar Arbetstryck 1,6 bar Arbetstryck, bar P Oxygen P l = 9 bar P l = 200 bar P l = 5 bar P l = 200 bar Flöde 3 m /h Flöde 3 m /h O-ringar och manometrar till FIXICONTROL HT Benämning Ant SB-pack i SB O-ringar Acetylen HT / Oxygen samt MISON och MISON -blanding / Argon HT } Manometerskydd / Manometer Innehållsmanometer Oxygen 315 bar / Innehållsmanometer Acetylen 40 bar / Arbetsmanometer Oxygen 6 bar / Arbetsmanometer Acetylen 2,5 bar /

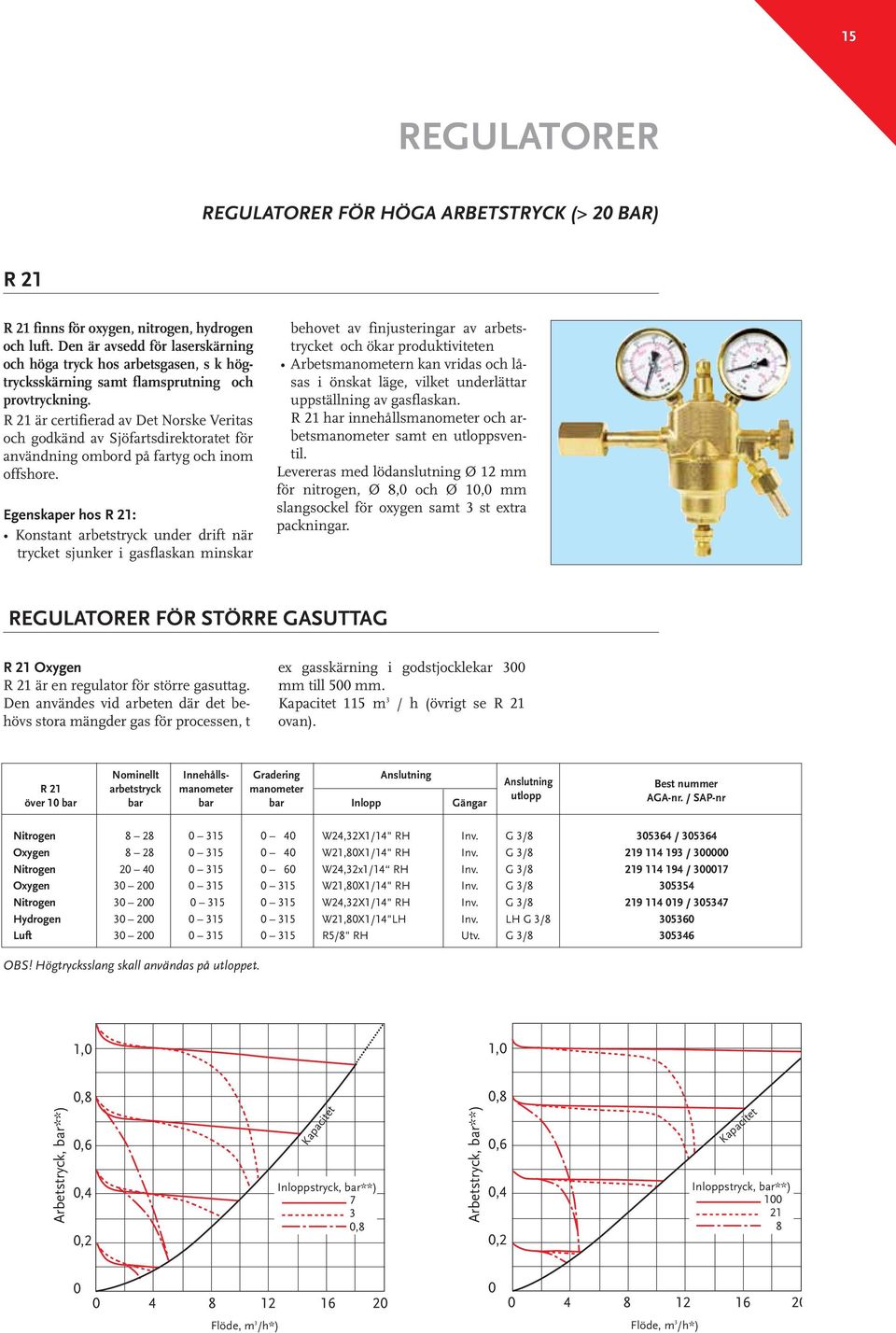

17 15 REGULATORER REGULATORER FÖR HÖGA ARBETSTRYCK (> 20 BAR) R 21 R 21 finns för oxygen, nitrogen, hydrogen och luft. Den är avsedd för laserskärning och höga tryck hos arbetsgasen, s k högtrycksskärning samt flamsprutning och provtryckning. R 21 är certifierad av Det Norske Veritas och godkänd av Sjöfartsdirektoratet för användning ombord på fartyg och inom offshore. Egenskaper hos R 21: Konstant arbetstryck under drift när trycket sjunker i gasflaskan minskar behovet av finjusteringar av arbetstrycket och ökar produktiviteten Arbetsmanometern kan vridas och låsas i önskat läge, vilket underlättar uppställning av gasflaskan. R 21 har innehållsmanometer och arbetsmanometer samt en utloppsventil. Levereras med lödanslutning Ø 12 mm för nitrogen, Ø 8,0 och Ø 10,0 mm slangsockel för oxygen samt 3 st extra packningar. REGULATORER FÖR STÖRRE GASUTTAG R 21 Oxygen R 21 är en regulator för större gasuttag. Den användes vid arbeten där det behövs stora mängder gas för processen, t ex gasskärning i godstjocklekar 300 mm till 500 mm. Kapacitet 115 m 3 / h (övrigt se R 21 ovan). Nominellt Innehålls- Gradering Anslutning R 21 arbetstryck manometer manometer över 10 bar bar bar bar Inlopp Gängar Anslutning utlopp AGA-nr. / SAP-nr Nitrogen W24,32X1/14" RH Inv. G 3/ / Oxygen W21,80X1/14" RH Inv. G 3/ / Nitrogen W24,32x1/14 RH Inv. G 3/ / Oxygen W21,80X1/14" RH Inv. G 3/ Nitrogen W24,32X1/14" RH Inv. G 3/ / Hydrogen W21,80X1/14"LH Inv. LH G 3/ Luft R5/8" RH Utv. G 3/ OBS! Högtrycksslang skall användas på utloppet. 1,0 1,0 Arbetstryck, bar**) 0,8 0,6 0,4 0,2 Kapacitet Inloppstryck, bar**) 7 3 0,8 Arbetstryck, bar**) 0,8 0,6 0,4 0,2 Kapacitet Inloppstryck, bar**) Flöde, m 3 /h*) Flöde, m 3 /h*)

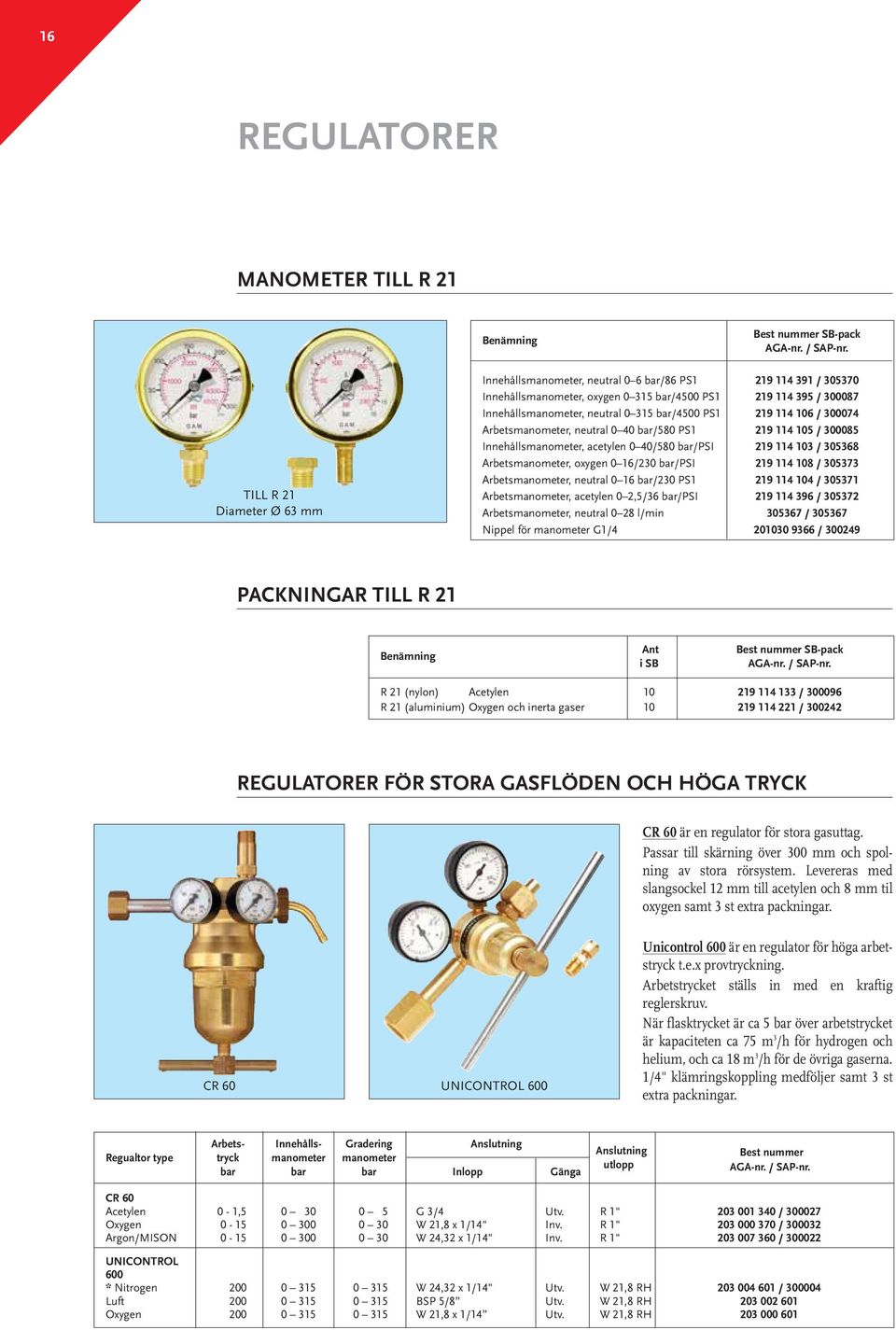

18 16 REGULATORER MANOMETER TILL R 21 Benämning SB-pack TILL R 21 Diameter Ø 63 mm Innehållsmanometer, neutral 0 6 bar/86 PS / Innehållsmanometer, oxygen bar/4500 PS / Innehållsmanometer, neutral bar/4500 PS / Arbetsmanometer, neutral 0 40 bar/580 PS / Innehållsmanometer, acetylen 0 40/580 bar/psi / Arbetsmanometer, oxygen 0 16/230 bar/psi / Arbetsmanometer, neutral 0 16 bar/230 PS / Arbetsmanometer, acetylen 0 2,5/36 bar/psi / Arbetsmanometer, neutral 0 28 l/min / Nippel för manometer G1/ / PACKNINGAR TILL R 21 Benämning Ant i SB SB-pack R 21 (nylon) Acetylen / R 21 (aluminium) Oxygen och inerta gaser / REGULATORER FÖR STORA GASFLÖDEN OCH HÖGA TRYCK CR 60 är en regulator för stora gasuttag. Passar till skärning över 300 mm och spolning av stora rörsystem. Levereras med slangsockel 12 mm till acetylen och 8 mm til oxygen samt 3 st extra packningar. CR 60 UNICONTROL 600 Unicontrol 600 är en regulator för höga arbetstryck t.e.x provtryckning. Arbetstrycket ställs in med en kraftig reglerskruv. När flasktrycket är ca 5 bar över arbetstrycket är kapaciteten ca 75 m 3 /h för hydrogen och helium, och ca 18 m 3 /h för de övriga gaserna. 1/4" klämringskoppling medföljer samt 3 st extra packningar. Arbets- Innehålls- Gradering Anslutning Regualtor type tryck manometer manometer bar bar bar Inlopp Gänga Anslutning utlopp CR 60 Acetylen 0-1, G 3/4 Utv. R 1" / Oxygen W 21,8 x 1/14" Inv. R 1" / Argon/MISON W 24,32 x 1/14" Inv. R 1" / UNICONTROL 600 * Nitrogen W 24,32 x 1/14" Utv. W 21,8 RH / Luft BSP 5/8 Utv. W 21,8 RH Oxygen W 21,8 x 1/14 Utv. W 21,8 RH

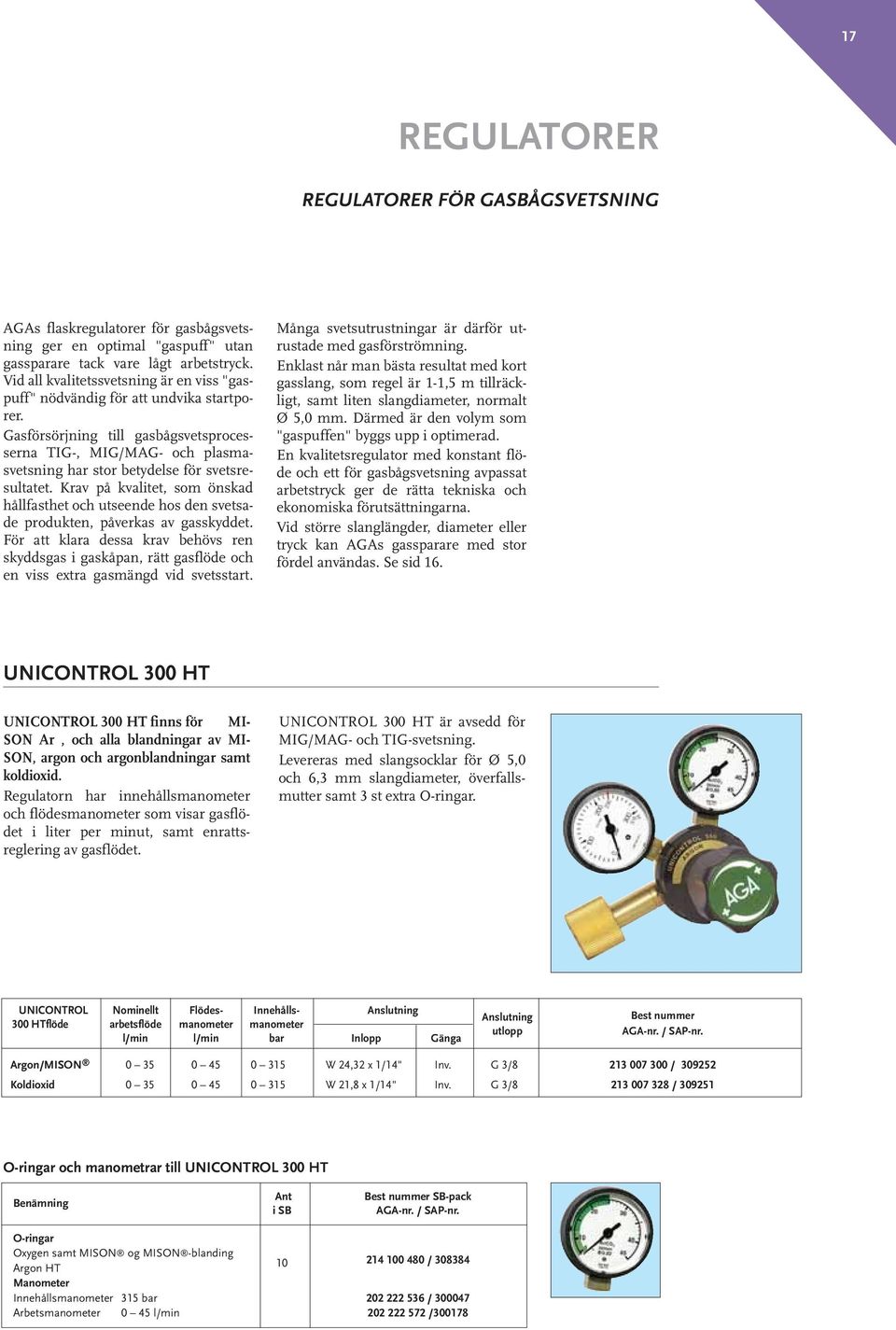

19 17 REGULATORER REGULATORER FÖR GASBÅGSVETSNING AGAs flaskregulatorer för gasbågsvetsning ger en optimal "gaspuff" utan gassparare tack vare lågt arbetstryck. Vid all kvalitetssvetsning är en viss "gaspuff" nödvändig för att undvika startporer. Gasförsörjning till gasbågsvetsprocesserna TIG-, MIG/MAG- och plasmasvetsning har stor betydelse för svetsresultatet. Krav på kvalitet, som önskad hållfasthet och utseende hos den svetsade produkten, påverkas av gasskyddet. För att klara dessa krav behövs ren skyddsgas i gaskåpan, rätt gasflöde och en viss extra gasmängd vid svetsstart. Många svetsutrustningar är därför utrustade med gasförströmning. Enklast når man bästa resultat med kort gasslang, som regel är 1-1,5 m tillräckligt, samt liten slangdiameter, normalt Ø 5,0 mm. Därmed är den volym som "gaspuffen" byggs upp i optimerad. En kvalitetsregulator med konstant flöde och ett för gasbågsvetsning avpassat arbetstryck ger de rätta tekniska och ekonomiska förutsättningarna. Vid större slanglängder, diameter eller tryck kan AGAs gassparare med stor fördel användas. Se sid 16. UNICONTROL 300 HT UNICONTROL 300 HT finns för MI- SON Ar och alla blandningar av MI- SON, argon och argonblandningar samt koldioxid. Regulatorn har innehållsmanometer och flödesmanometer som visar gasflödet i liter per minut, samt enrattsreglering av gasflödet. UNICONTROL 300 HT är avsedd för MIG/MAG- och TIG-svetsning. Levereras med slangsocklar för Ø 5,0 och 6,3 mm slangdiameter, överfallsmutter samt 3 st extra O-ringar. UNICONTROL Nominellt Flödes- Innehålls- Anslutning 300 HTflöde arbetsflöde manometer manometer l/min l/min bar Inlopp Gänga Anslutning utlopp Argon/MISON W 24,32 x 1/14" Inv. G 3/ / Koldioxid W 21,8 x 1/14" Inv. G 3/ / O-ringar och manometrar till UNICONTROL 300 HT Benämning Ant i SB SB-pack O-ringar Oxygen samt MISON og MISON -blanding Argon HT / Manometer Innehållsmanometer 315 bar / Arbetsmanometer 0 45 l/min /300178

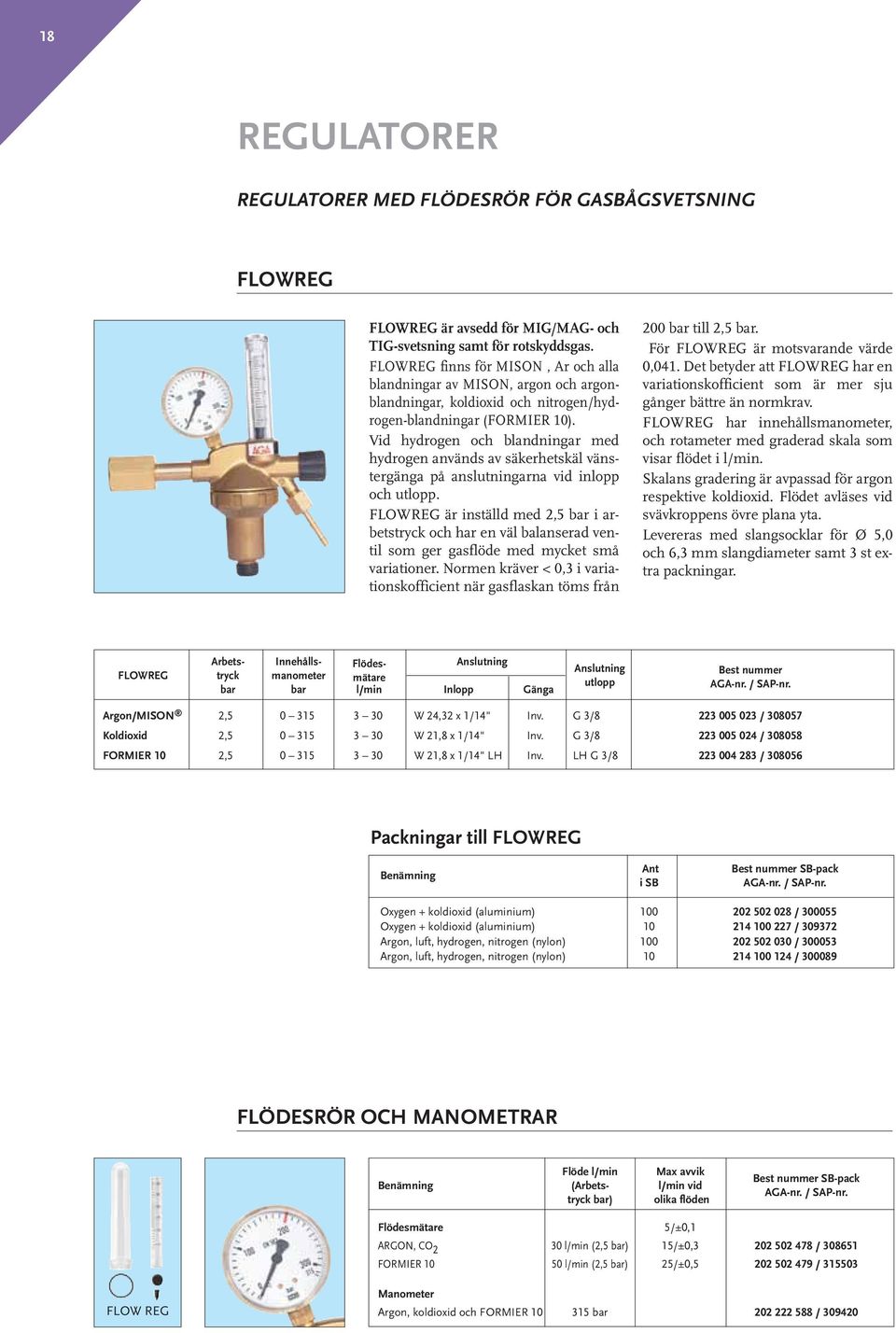

20 18 REGULATORER REGULATORER MED FLÖDESRÖR FÖR GASBÅGSVETSNING FLOWREG FLOWREG är avsedd för MIG/MAG- och TIG-svetsning samt för rotskyddsgas. FLOWREG finns för MISON Ar och alla blandningar av MISON, argon och argonblandningar, koldioxid och nitrogen/hydrogen-blandningar (FORMIER 10). Vid hydrogen och blandningar med hydrogen används av säkerhetskäl vänstergänga på anslutningarna vid inlopp och utlopp. FLOWREG är inställd med 2,5 bar i arbetstryck och har en väl balanserad ventil som ger gasflöde med mycket små variationer. Normen kräver < 0,3 i variationskofficient när gasflaskan töms från 200 bar till 2,5 bar. För FLOWREG är motsvarande värde 0,041. Det betyder att FLOWREG har en variationskofficient som är mer sju gånger bättre än normkrav. FLOWREG har innehållsmanometer, och rotameter med graderad skala som visar flödet i l/min. Skalans gradering är avpassad för argon respektive koldioxid. Flödet avläses vid svävkroppens övre plana yta. Levereras med slangsocklar för Ø 5,0 och 6,3 mm slangdiameter samt 3 st extra packningar. Arbets- Innehålls- Flödes- Anslutning FLOWREG tryck manometer mätare bar bar l/min Inlopp Gänga Anslutning utlopp Argon/MISON 2, W 24,32 x 1/14" Inv. G 3/ / Koldioxid 2, W 21,8 x 1/14" Inv. G 3/ / FORMIER 10 2, W 21,8 x 1/14" LH Inv. LH G 3/ / Packningar till FLOWREG Benämning Ant i SB SB-pack Oxygen + koldioxid (aluminium) / Oxygen + koldioxid (aluminium) / Argon, luft, hydrogen, nitrogen (nylon) / Argon, luft, hydrogen, nitrogen (nylon) / FLÖDESRÖR OCH MANOMETRAR Flöde l/min Max avvik Benämning (Arbets- l/min vid tryck bar) olika flöden SB-pack Flödesmätare 5/±0,1 ARGON, CO 2 30 l/min (2,5 bar) 15/±0, / FORMIER l/min (2,5 bar) 25/±0, / FLOW REG Manometer Argon, koldioxid och FORMIER bar /
