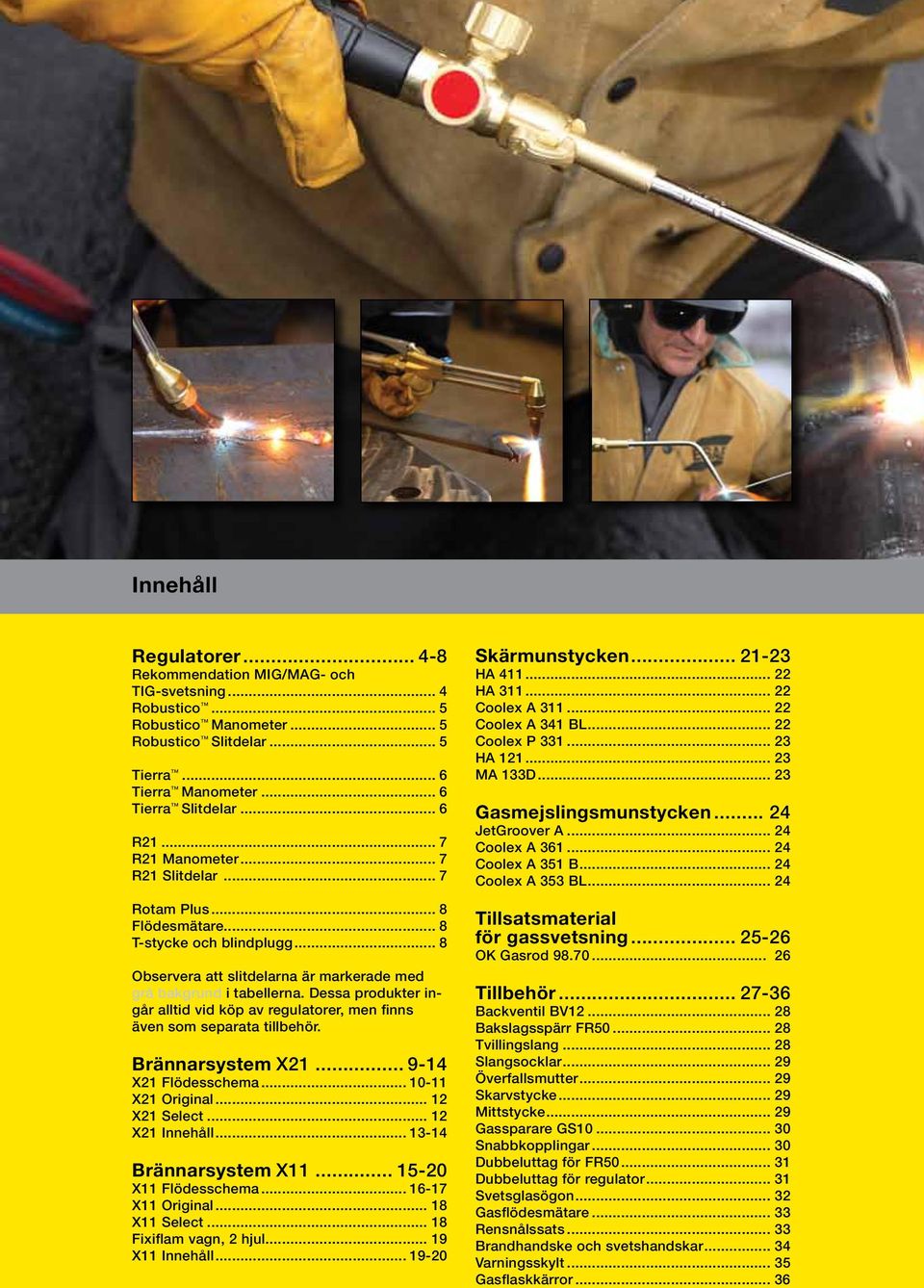

2 Innehåll 2 Regulatorer Rekommendation MIG/MAG- och. TIG-svetsning... 4 Robustico... 5 Robustico Manometer... 5 Robustico Slitdelar... 5 Tierra... 6 Tierra Manometer... 6 Tierra Slitdelar... 6 R R21 Manometer... 7 R21 Slitdelar... 7 Rotam Plus... 8 Flödesmätare... 8 T-stycke och blindplugg... 8 Observera att slitdelarna är markerade med grå bakgrund i tabellerna. Dessa produkter ingår alltid vid köp av regulatorer, men finns även som separata tillbehör. Brännarsystem X X21 Flödesschema X21 Original X21 Select X21 Innehåll Brännarsystem X X11 Flödesschema X11 Original X11 Select Fixiflam vagn, 2 hjul X11 Innehåll Skärmunstycken HA HA Coolex A Coolex A 341 BL Coolex P HA MA 133D Gasmejslingsmunstycken JetGroover A Coolex A Coolex A 351 B Coolex A 353 BL Tillsatsmaterial för gassvetsning OK Gasrod Tillbehör Backventil BV Bakslagsspärr FR Tvillingslang Slangsocklar Överfallsmutter Skarvstycke Mittstycke Gassparare GS Snabbkopplingar Dubbeluttag för FR Dubbeluttag för regulator Svetsglasögon Gasflödesmätare Rensnålssats Brandhandske och svetshandskar Varningsskylt Gasflaskkärror... 36

3 XA Världsledande inom svetsning och skärning Det började 1904 när Oscar Kjellberg uppfann den belagda svetselektroden och grundade Elektriska Svetsningsaktiebolaget (ESAB) i Göteborg. Sedan dess har vi på ESAB tillhört pionjärerna inom svetsning och skärning för alla slags industrier runt om i världen. ESAB erbjuder ett komplett produktsortiment för gassvetsning, gasskärning och gasmejsling. Våra produkter passar de allra flesta användningsområdena, där vi kan förse marknaden med olika typer av regulatorer och brännare. Många års erfarenhet inom branschen bidrar till högkvalitativa produkter. Alla produkter är noggrant utprovade vilket ger en lång livslängd med tillförlitlig service. Att leverera kvalitetsprodukter och service är kärnan i allt vi gör och omfattar vår produktionsprocess till våra återförsäljare över hela världen. Vårt ständiga utvecklande av svets- och skärprocesserna har gjort oss till en världsledande svetsleverantör. I den här katalogen finns vårt stora utbud inom gasarmatur. Allt från regulatorer, brännarsystem och skärmunstycken. Vårt kompletta utbud av tillbehör och svetsutrustning hittar du i våra kataloger. Skyddsutrustning och svetstillbehör PRODUKTKATALOG 2010 OmslagSE_ED2.qxd Sida 1 Svetsutrustning Svetsutrustning PRODUKTKATALOG 2008 Produktkatalog 2008 Art nr: XA Art nr: XA

4 REGULATORER Robustico Robustico 500 är en allsidig regulator som klarar alla förekommande manuella operationer, dvs gassvetsning upp till 14 mm, gasskärning upp till 500 mm samt lödning och värmning. Robustico 500 anger flödet i bar och rekommenderas för MIG/ MAG-svetsning oavsett längd på gasslangen. Robustico 300 anger flödet i liter/minut och rekommenderas för MIG/MAG-svetsning vid längder på gasslangen upp till 10 m. Robustico 100 Flow är speciellt avsedd för TIG-svetsning. Tierra Tierra rekommenderas för brännarsystem X11 och kompakta svetsmaskiner med max strömstyrka 300A. Tierra regulatorn är tack vare sin smidighet och HandTightanslutning speciellt lämplig för portabla utrustningar. Tierra regulatorn uppfyller kraven enligt EN ISO 2503, vilket har verifierats av BAM. R21 R21-regulatorn är mycket populär i Norge och rekommenderas för svets-are med extra höga krav, exempelvis inom skeppsbyggnad och offshore. Den välbeprövade R21-regulatorn har veriferats av Det Norske Veritas och Sjöfartsdirektoratet för användning ombord på fartyg och inom offshore. Standard enligt ISO 2503 Säkerhetsventil Ingående tryck 200 bar Gassort A = Acetylen H = Hydrogen O = Oxygen N = Argon/CO 2 /Nitrogen/Helium D = Luft Regulatorklass Utgående tryck 10 bar Tillverkningsmånad Rekommendation av regulator vid MIG/MAG- och TIG-svetsning Robustico Tierra R21 MIG/MAG 300A med gasslang 10m 300 Argon/Mix * Argon/Mix Argon/Mix med gasslang > 10m 500 Argon/Mix Argon/Mix MIG/MAG > 300A med gasslang 10m 300 Argon/Mix * Argon/Mix med gasslang > 10m 500 Argon/Mix Argon/Mix TIG med gasslang 10m 100 Flow ** Argon/Mix med gasslang > 10m 100 Flow ** Argon/Mix TIG med rotskydd med gasslang 10m med gasslang > 10m 100 Flow + Rotam Plus + T- stycke ** * Robustico 100 Flow är förinställd med arbetstrycket 2,5 bar och rekommenderas vid exakt gasflöde. Vid behov av rotgasskydd måste produkten kompletteras med en Rotam Plus och T-stycke med blindplugg. ** Robustico 300/500 är också anpassade för TIG-svetsning, men saknar nogrann inställning av gasflöde. Tillverkarens märke Tillverkningsår För att säkerställa att gasflödet är korrekt rekommenderar ESAB att gasflödet mäts i MIG/MAG-svetspistolen respektive TIG-brännaren med separat gasflödesmätare ( ). 4

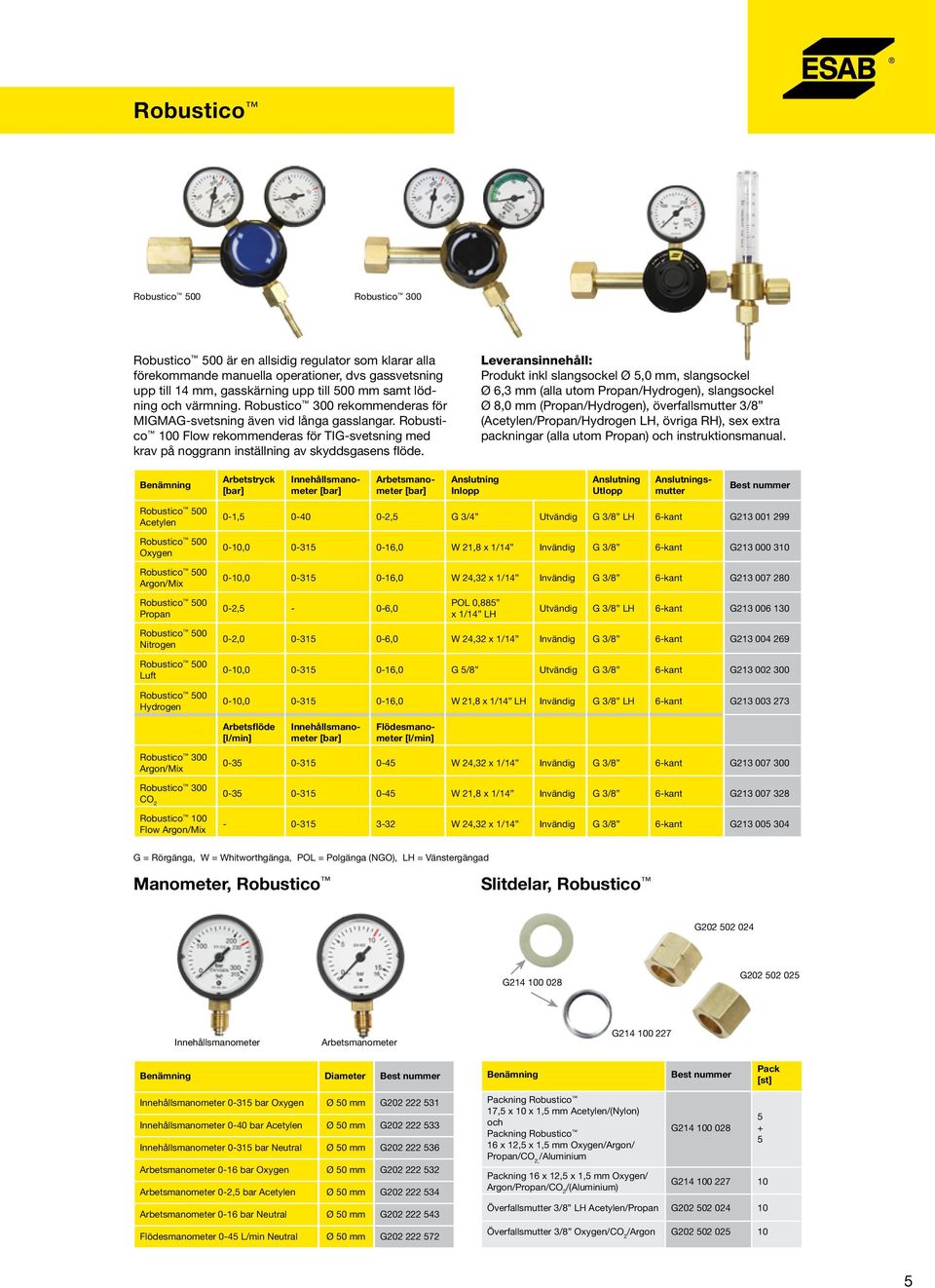

5 Robustico Robustico 500 Robustico 300 Robustico 500 är en allsidig regulator som klarar alla förekommande manuella operationer, dvs gassvetsning upp till 14 mm, gasskärning upp till 500 mm samt lödning och värmning. Robustico 300 rekommenderas för MIGMAG-svetsning även vid långa gasslangar. Robustico 100 Flow rekommenderas för TIG-svetsning med krav på noggrann inställning av skyddsgasens flöde. Leveransinnehåll: Produkt inkl slangsockel Ø 5,0 mm, slangsockel Ø 6,3 mm (alla utom Propan/Hydrogen), slangsockel Ø 8,0 mm (Propan/Hydrogen), överfallsmutter 3/8 (Acetylen/Propan/Hydrogen LH, övriga RH), sex extra packningar (alla utom Propan) och instruktionsmanual. Arbetstryck [bar] Innehållsmanometer [bar] Arbetsmanometer [bar] Anslutning Inlopp Anslutning Utlopp Anslutningsmutter Robustico 500 Acetylen Robustico 500 Oxygen Robustico 500 Argon/Mix Robustico 500 Propan Robustico 500 Nitrogen Robustico 500 Luft Robustico 500 Hydrogen 0-1, ,5 G 3/4 Utvändig G 3/8 LH 6-kant G , ,0 W 21,8 x 1/14 Invändig G 3/8 6-kant G , ,0 W 24,32 x 1/14 Invändig G 3/8 6-kant G ,5-0-6,0 POL 0,885 x 1/14 LH Utvändig G 3/8 LH 6-kant G , ,0 W 24,32 x 1/14 Invändig G 3/8 6-kant G , ,0 G 5/8 Utvändig G 3/8 6-kant G , ,0 W 21,8 x 1/14 LH Invändig G 3/8 LH 6-kant G Robustico 300 Argon/Mix Arbetsflöde [l/min] Innehållsmanometer [bar] Flödesmanometer [l/min] W 24,32 x 1/14 Invändig G 3/8 6-kant G Robustico 300 CO W 21,8 x 1/14 Invändig G 3/8 6-kant G Robustico 100 Flow Argon/Mix W 24,32 x 1/14 Invändig G 3/8 6-kant G G = Rörgänga, W = Whitworthgänga, POL = Polgänga (NGO), LH = Vänstergängad Manometer, Robustico Slitdelar, Robustico G G G Innehållsmanometer Arbetsmanometer G Diameter Pack [st] Innehållsmanometer bar Oxygen ø 50 mm G Innehållsmanometer 0-40 bar Acetylen ø 50 mm G Innehållsmanometer bar Neutral ø 50 mm G Arbetsmanometer 0-16 bar Oxygen ø 50 mm G Arbetsmanometer 0-2,5 bar Acetylen ø 50 mm G Arbetsmanometer 0-16 bar Neutral ø 50 mm G Flödesmanometer 0-45 L/min Neutral ø 50 mm G Packning Robustico 17,5 x 10 x 1,5 mm Acetylen/(Nylon) och Packning Robustico 16 x 12,5 x 1,5 mm Oxygen/Argon/ Propan/CO 2, /Aluminium Packning 16 x 12,5 x 1,5 mm Oxygen/ Argon/Propan/CO 2 /(Aluminium) G G Överfallsmutter 3/8 LH Acetylen/Propan G Överfallsmutter 3/8 Oxygen/CO 2 /Argon G

6 Tierra Tierra rekommenderas med brännarsystem X11 för gassvetsning, gasskärning upp till 50 mm, lödning och värmning. Rekommenderas för kompakta svetsmaskiner med max strömstyrka 300 A. Tierra regulatorn är tack vare sin smidighet och HandTight-anslutning speciellt lämplig för portabla utrustningar. Leveransinnehåll: Produkt inkl slangsockel Ø 5,0 mm, överfallsmutter 3/8 (Acetylen LH, övriga RH), en extra O-ring och instruktionsmanual. Arbetstryck [bar] Innehållsmanometer [bar] Arbetsmanometer [bar] Anslutning Inlopp Anslutning Utlopp Anslutnings- Mutter Tierra Acetylen 0-1, ,5 G 3/4 Utvändig G 3/4 LH HT G Tierra Oxygen 0-4, ,0 W 21,8 x 1/14 Invändig G 3/8 HT G Arbetsflöde [l/min] Innehållsmanometer [bar] Flödesmanometer [l/min] Tierra CO W 21,8 x 1/14 Invändig G 3/8 HT G Tierra Argon/Mix W 24,32 x 1/14 Invändig G 3/8 HT G G = Rörgänga, W = Whitworthgänga, HT = HandTight (Anslutning för hand utan verktyg), LH = Vänstergängad Manometer, Tierra Slitdelar, Tierra G G G G Pack [st] O-ring 11,3 x 2,4 mm Oxygen/Argon/CO 2 HT G Diameter Flödesmanometer 0-32 L/min Neutral Ø 50 mm G O-ring 9,3 x 2,4 mm Acetylen HT G Överfallsmutter 3/8 LH Acetylen/Propan G Överfallsmutter 3/8 Oxygen/CO 2 /Argon G

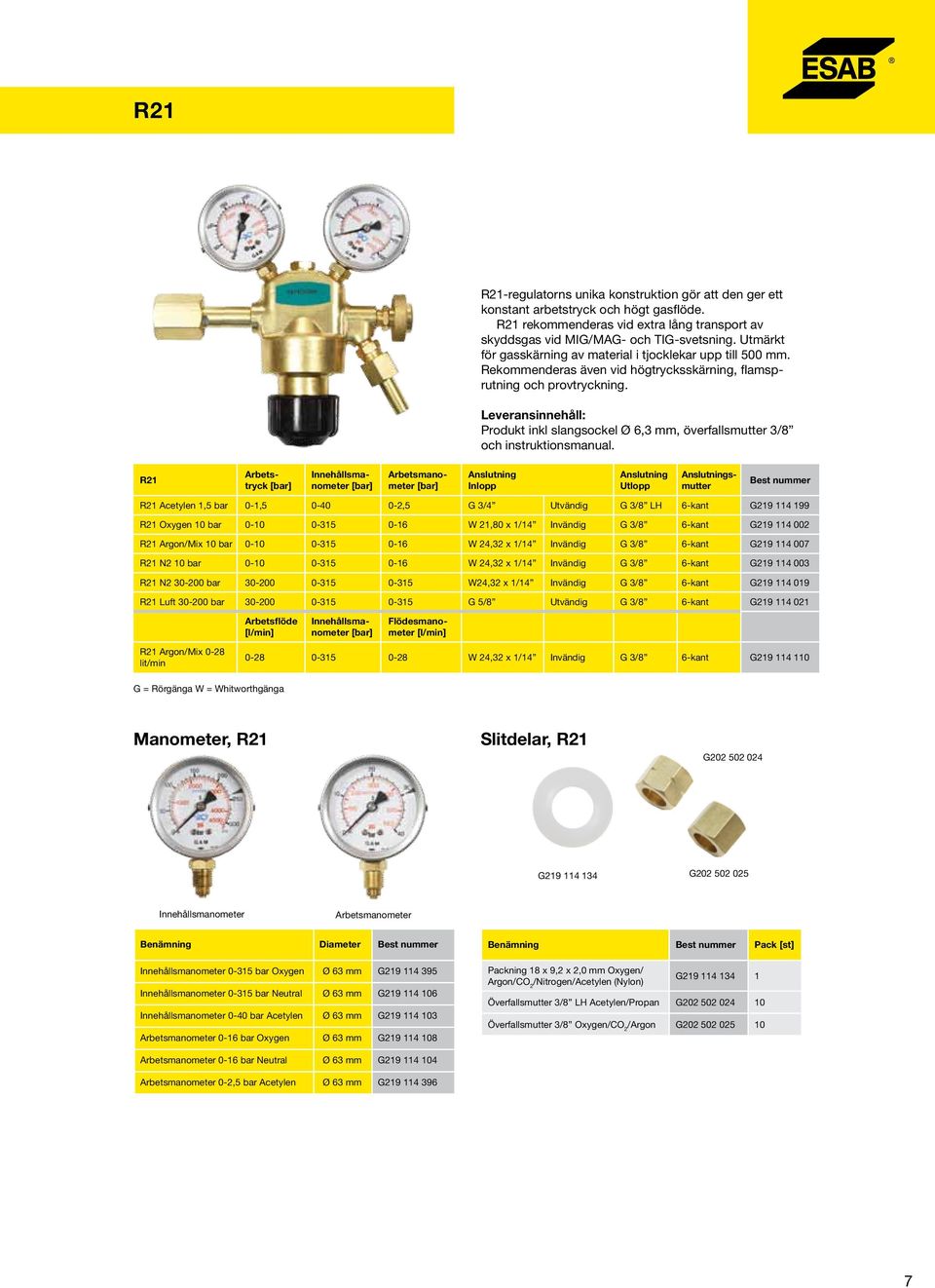

7 R21 R21-regulatorns unika konstruktion gör att den ger ett konstant arbetstryck och högt gasflöde. R21 rekommenderas vid extra lång transport av skyddsgas vid MIG/MAG- och TIG-svetsning. Utmärkt för gasskärning av material i tjocklekar upp till 500 mm. Rekommenderas även vid högtrycksskärning, flamsprutning och provtryckning. Leveransinnehåll: Produkt inkl slangsockel Ø 6,3 mm, överfallsmutter 3/8 och instruktionsmanual. R21 Arbetstryck [bar] Innehållsmanometer [bar] Arbetsmanometer [bar] Anslutning Inlopp Anslutning Utlopp Anslutningsmutter R21 Acetylen 1,5 bar 0-1, ,5 G 3/4 Utvändig G 3/8 LH 6-kant G R21 Oxygen 10 bar W 21,80 x 1/14 Invändig G 3/8 6-kant G R21 Argon/Mix 10 bar W 24,32 x 1/14 Invändig G 3/8 6-kant G R21 N2 10 bar W 24,32 x 1/14 Invändig G 3/8 6-kant G R21 N bar W24,32 x 1/14 Invändig G 3/8 6-kant G R21 Luft bar G 5/8 Utvändig G 3/8 6-kant G R21 Argon/Mix 0-28 lit/min Arbetsflöde [l/min] Innehållsmanometer [bar] Flödesmanometer [l/min] W 24,32 x 1/14 Invändig G 3/8 6-kant G G = Rörgänga W = Whitworthgänga Manometer, R21 Slitdelar, R21 G G G Innehållsmanometer Arbetsmanometer Diameter Innehållsmanometer bar Oxygen ø 63 mm G Innehållsmanometer bar Neutral ø 63 mm G Innehållsmanometer 0-40 bar Acetylen ø 63 mm G Arbetsmanometer 0-16 bar Oxygen ø 63 mm G Pack [st] Packning 18 x 9,2 x 2,0 mm Oxygen/ Argon/CO 2 /Nitrogen/Acetylen (Nylon) G Överfallsmutter 3/8 LH Acetylen/Propan G Överfallsmutter 3/8 Oxygen/CO 2 /Argon G Arbetsmanometer 0-16 bar Neutral ø 63 mm G Arbetsmanometer 0-2,5 bar Acetylen ø 63 mm G

8 Rotam Plus Flödesmätare Reservdel till Rotam Plus Flödesmätaren Rotam Plus är anpassad för regulatorer för Argon, Argon/Mix och CO 2 med utloppgsgänga G 3/8 och arbetsmanometer graderad i bar, till exempel Robustico 500 Argon/Mix. Rotam Plus måste anslutas till ett T-stycke och blindplugg. T-stycket gör det möjligt att ansluta två Rotam Plus vid tillfällen då svetsaren vill ha gas till såväl svetspistol som rotskydd. Genom att ställa in arbetstrycket på 2,5 bar skapas ett bra gasflöde. Rotam Plus visar gasflödet i l/min på en gradering anpassad för Argon, Argon/mix och CO 2. För korrekt avläsning måste T-stycket justeras så flödesmätaren står rakt upp. OBS! Rotam Plus skall endast användas för Argon, Argon/Mix och CO 2, inte till Oxygen! Pack [st] Flödesmätare Rotam Plus 2,5 bar G T-stycke och blindplugg Rotam Plus Leveransinnehåll: Produkt inkl slangsockel Ø 5,0 mm och instruktionsmanual. Flöde l/min [Arbetstryck bar] Max avvik [l/min] Rotam Plus 2,5 bar Argon/CO 2 30 l/min [2,5 bar] ± 1,5 G Pack [st] T-stycke och blindplugg till Rotam Plus G

9 Brännarsystem X21 9

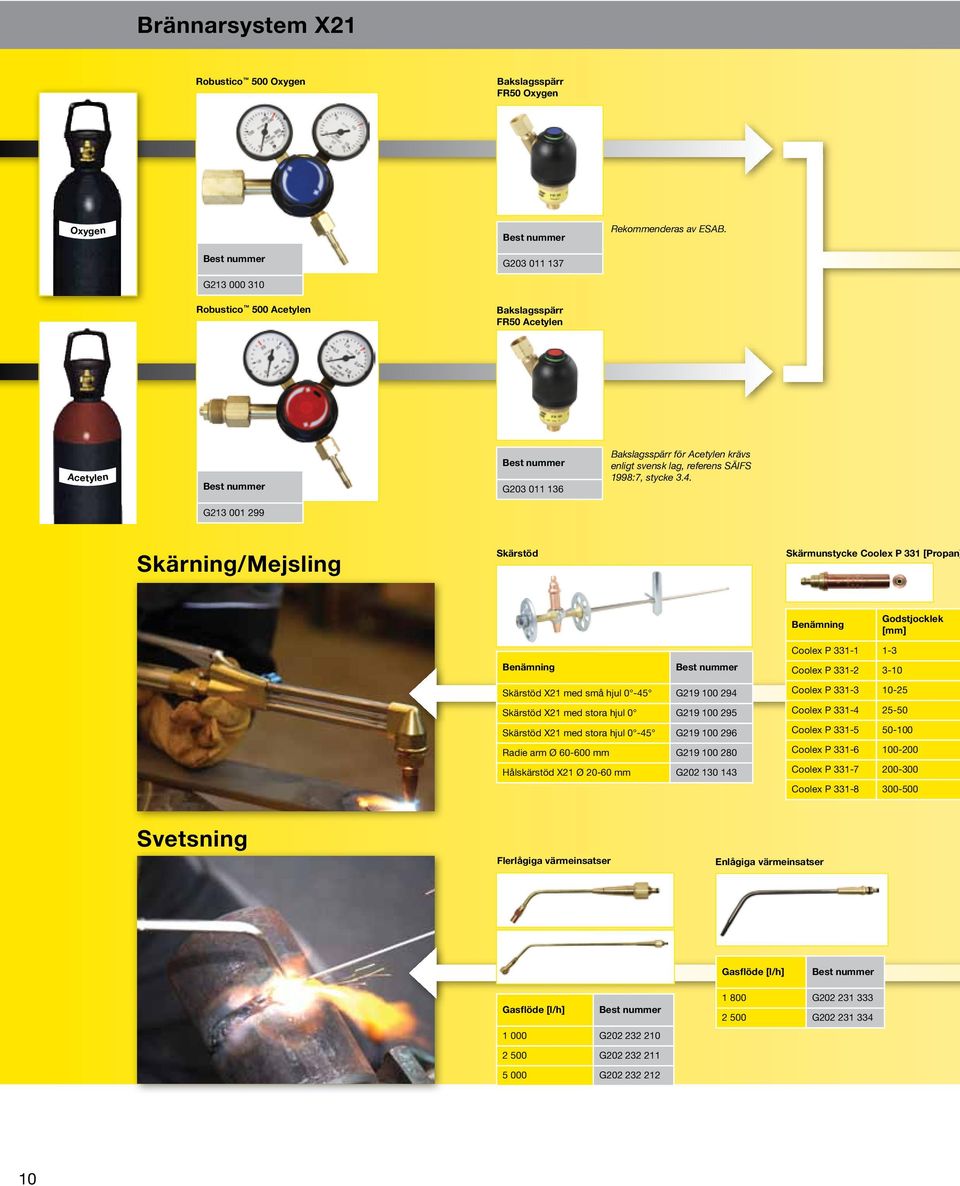

10 Brännarsystem X21 Robustico 500 Oxygen Bakslagsspärr FR50 Oxygen Oxygen Rekommenderas av ESAB. G G Robustico 500 Acetylen Bakslagsspärr FR50 Acetylen Asetyleeni Acetylen G Bakslagsspärr för Acetylen krävs enligt svensk lag, referens SÄIFS 1998:7, stycke 3.4. G Skärning/Mejsling Skärstöd Skärmunstycke Coolex P 331 [Propan] Godstjocklek [mm] Skärstöd X21 med små hjul 0-45 G Skärstöd X21 med stora hjul 0 G Skärstöd X21 med stora hjul 0-45 G Radie arm Ø mm G Hålskärstöd X21 Ø mm G Coolex P Coolex P Coolex P Coolex P Coolex P Coolex P Coolex P Coolex P Svetsning Flerlågiga värmeinsatser Enlågiga värmeinsatser Gasflöde [l/h] Gasflöde [l/h] G G G G G

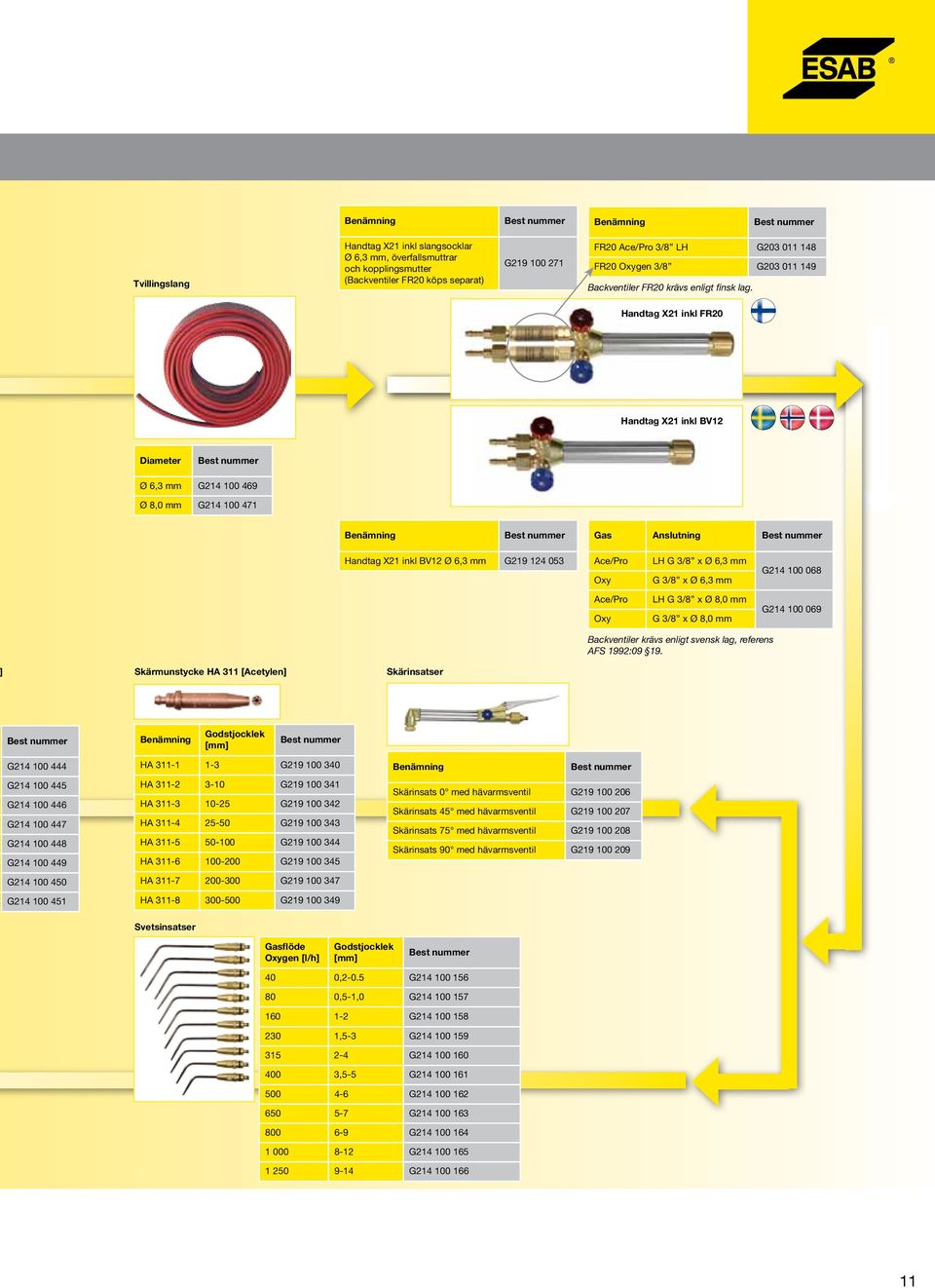

11 Tvillingslang Handtag X21 inkl slangsocklar Ø 6,3 mm, överfallsmuttrar och kopplingsmutter (Backventiler FR20 köps separat) G FR20 Ace/Pro 3/8 LH G FR20 Oxygen 3/8 G Backventiler FR20 krävs enligt finsk lag. Handtag X21 inkl FR20 Handtag X21 inkl BV12 Diameter Ø 6,3 mm G Ø 8,0 mm G Gas Anslutning Handtag X21 inkl BV12 Ø 6,3 mm G Ace/Pro Oxy LH G 3/8 x ø 6,3 mm G 3/8 x ø 6,3 mm G Ace/Pro Oxy LH G 3/8 x ø 8,0 mm G 3/8 x ø 8,0 mm G Backventiler krävs enligt svensk lag, referens AFS 1992: Skärmunstycke HA 311 [Acetylen] Skärinsatser Godstjocklek [mm] G G G G G G G G HA G HA G HA G HA G HA G HA G HA G HA G Svetsinsatser Skärinsats 0 med hävarmsventil G Skärinsats 45 med hävarmsventil G Skärinsats 75 med hävarmsventil G Skärinsats 90 med hävarmsventil G Gasflöde Oxygen [l/h] Godstjocklek [mm] 40 0,2-0.5 G ,5-1,0 G G ,5-3 G G ,5-5 G G G G G G

12 X21 Original X21 Select Brännarsystemet X21 är av högsta kvalitet och rekommenderas för svetsare som ställer högsta krav på produktivitet och driftsäkerhet. X21 är en liktryckbrännare (symbol II) och kan svetsa i upp till 14 mm tjockt material och skära i godstjocklekar upp till 500 mm. Utmärkt även för lödning, riktning och varmformning. X21-systemet är mycket användarvänligt och klarar alla förekommande användningsområden inom gassvetsning, gasskärning och gasmejsling. Handtaget är väl beprövat och mycket tåligt. Levereras med BV12 backventiler för ökad säkerhet. Svetsinsatser finns från godstjocklek 0,2 mm upp till 14 mm. Skärinsats med hävarmsventil finns med olika vinklar. X21-brännaren är tillverkad enligt EN ISO För såväl svetsning som skärning finns många olika skärinsatser och svetsmunstycken samt en rad andra tillbehör. Komplett i stållåda X21 Original Komplett i plastlåda X21 Select X21 Original G ESAB rekommenderar X21 Original som startsats för X21-systemet. Lådan innehåller en komplett uppsättning av de komponenter som behövs för gassvetsning och gasskärning. X21 Select G X21 Select saknar skärstöd och innehåller färre svetsinsatser och skärmunstycken än X21 Original. Efter hand kan svetsaren komplettera lådan efter behov. Innehåll X21 Original Handtag med backventiler BV12 Ø 6,3 mm Skärinsats 90 med hävarmsventil Svetsinsats 80 l/h Svetsinsats 160 l/h Svetsinsats 315 l/h Svetsinsats 500 l/h Svetsinsats 800 l/h Svetsinsats 1250 l/h Skärmunstycke COOLEX No2 Skärmunstycke COOLEX No3 Skärmunstycke COOLEX No4 Skärstöd X21 med små hjul 0-45 Fast nyckel för sex nyckelvidder Rensnålssats Levereras i kraftig stållåda med svets-/skärtabell och bruksanvisning. Innehåll X21 Select Handtag med backventiler BV12 Ø 6,3 mm Skärinsats 90 med hävarmsventil Skärmunstycke HA Acetylen Svetsinsats 230 l/h Svetsinsats 400 l/h Rensnålssats Levereras i kraftig plastlåda med svets-/skärtabell och bruksanvisning. 12

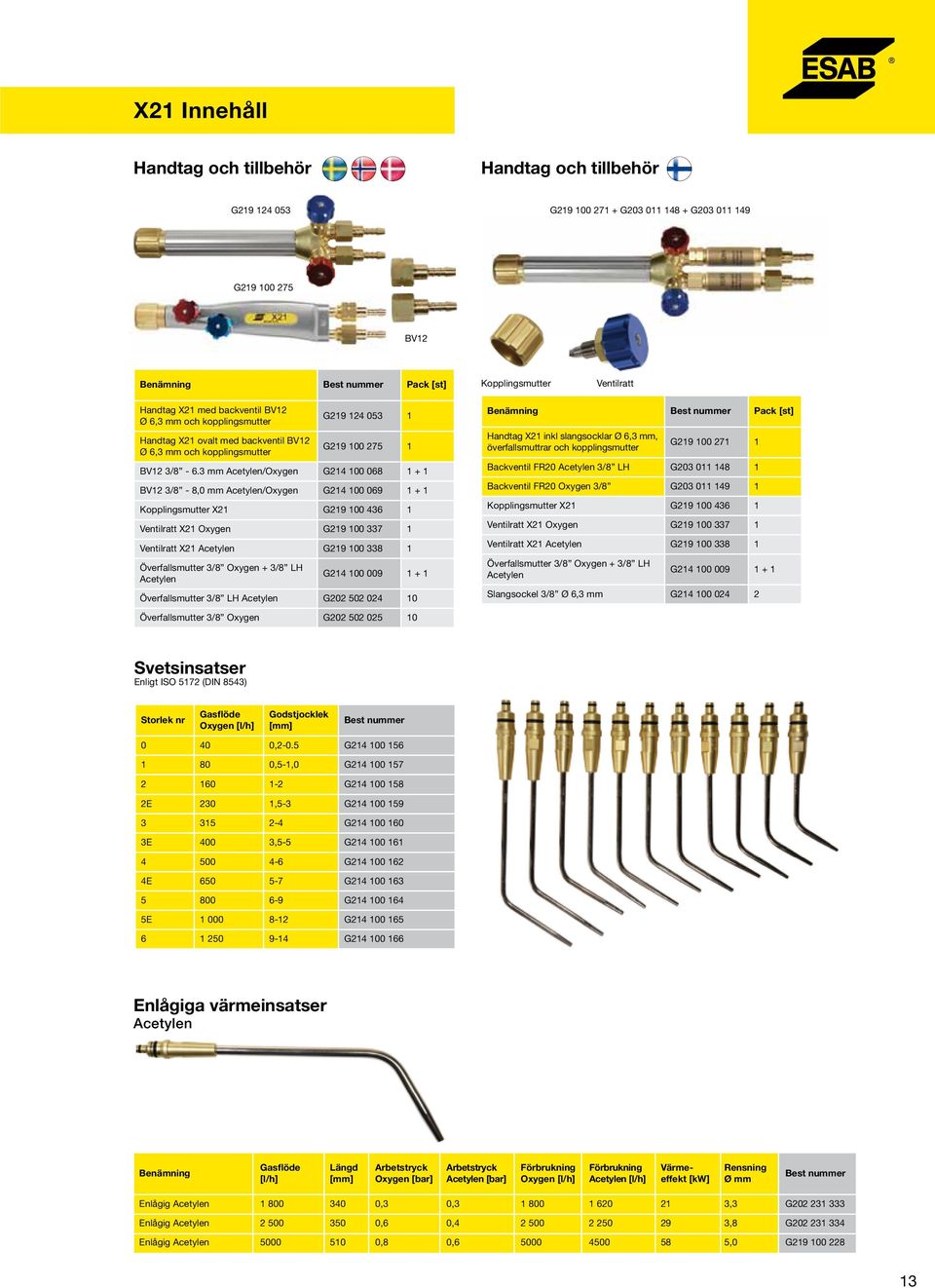

13 X21 Innehåll Handtag och tillbehör Handtag och tillbehör G G G G G BV12 Pack [st] Kopplingsmutter Ventilratt Handtag X21 med backventil BV12 Ø 6,3 mm och kopplingsmutter Handtag X21 ovalt med backventil BV12 Ø 6,3 mm och kopplingsmutter G G BV12 3/8-6.3 mm Acetylen/Oxygen G BV12 3/8-8,0 mm Acetylen/Oxygen G Kopplingsmutter X21 G Ventilratt X21 Oxygen G Ventilratt X21 Acetylen G Överfallsmutter 3/8 Oxygen + 3/8 LH Acetylen G Överfallsmutter 3/8 LH Acetylen G Överfallsmutter 3/8 Oxygen G Pack [st] Handtag X21 inkl slangsocklar Ø 6,3 mm, överfallsmuttrar och kopplingsmutter G Backventil FR20 Acetylen 3/8 LH G Backventil FR20 Oxygen 3/8 G Kopplingsmutter X21 G Ventilratt X21 Oxygen G Ventilratt X21 Acetylen G Överfallsmutter 3/8 Oxygen + 3/8 LH Acetylen G Slangsockel 3/8 ø 6,3 mm G Svetsinsatser Enligt ISO 5172 (DIN 8543) Storlek nr Gasflöde Oxygen [l/h] Godstjocklek [mm] ,2-0.5 G ,5-1,0 G G E 230 1,5-3 G G E 400 3,5-5 G G E G G E G G Enlågiga värmeinsatser Acetylen Gasflöde [l/h] Längd [mm] Arbetstryck Oxygen [bar] Arbetstryck Acetylen [bar] Förbrukning Oxygen [l/h] Förbrukning Acetylen [l/h] Värmeeffekt [kw] Rensning ø mm Enlågig Acetylen ,3 0, ,3 G Enlågig Acetylen ,6 0, ,8 G Enlågig Acetylen ,8 0, ,0 G

14 Flerlågiga värmeinsatser Acetylen Gasflöde [l/h] Längd [mm] Arbetstryck Oxygen [bar] Arbetstryck Acetylen [bar] Förbrukning Oxygen [l/h] Förbrukning Acetylen [l/h] Värmeeffekt [kw] Rensning ø mm Flerlågig Acetylen Flerlågig Acetylen Flerlågig Acetylen ,3 0, ,6 - G ,6 0, ,0 - G ,8 0, ,1 - G Flerlågiga värmeinsatser Propan Gasflöde [l/h] Längd [mm] Arbetstryck Oxygen [bar] Arbetstryck Propan [bar] Förbrukning Oxygen [l/h] Förbrukning Propan [l/h] Förbrukning Propan [g/h] Värmeeffekt [kw] Rensning ø mm Flerlågig Propan Flerlågig Propan Flerlågig Propan Flerlågig Propan ,9 0, G ,4 0, G ,9 1, G ,0 2, G Skärinsatser Acetylen/Propan Längd skärinsats [mm] Längd skärinsats inkl handtag [mm] Vinkel brännarhuvud Vikt med handtag [kg] Pack [st] Skärinsats 0 med hävarmsventil ,7 G Skärinsats 45 med hävarmsventil ,7 G Skärinsats 75 med hävarmsventil ,7 G Skärinsats 90 med hävarmsventil ,7 G Inre mellanstycke + O-ring X21 G Ventilsats Oxygen X21 G O-ring x 2.62 mm X21 G O-ring 6.75 x 1.78 mm X21 G Ventilratt X21 Oxygen G Munstycksmutter X21 G Skärstöd G Skärstöd X21 med små hjul 0-45 G Skärstöd X21 med stora hjul 0 G Skärstöd X21 med stora hjul 0-45 G Radie arm Ø mm G Hålskärstöd X21 Ø mm G G G ø mm G G ø mm 14 G Ø mm

15 Brännarsystem X11 15

16 Brännarsystem X11 Tierra Oxygen / Robustico 500 Oxygen Bakslagsspärr FR50 Oxygen Oxygen Rekommenderas av ESAB. G G G Tierra Acetylen / Robustico 500 Acetylen Bakslagsspärr FR50 Acetylen Acetylen G Bakslagsspärr för Acetylen krävs enligt svensk lag, referens SÄIFS 1998:7, stycke 3.4. G G Skärning Cirkelskärstöd Cirkelskärstöd Ø mm X11 G Skärstöd X11 med små hjul, 0-45 G Hålskärstöd mm för X11 G Svetsning Flerlågiga värmeinsatser Böjbara svetsinsatser Gasflöde [l/h] 500 G G G Gasflöde [l/h] Godstjocklek [mm] 80 0,5-1, ,0-2, ,0-4, ,0-6, ,0-9,0 16

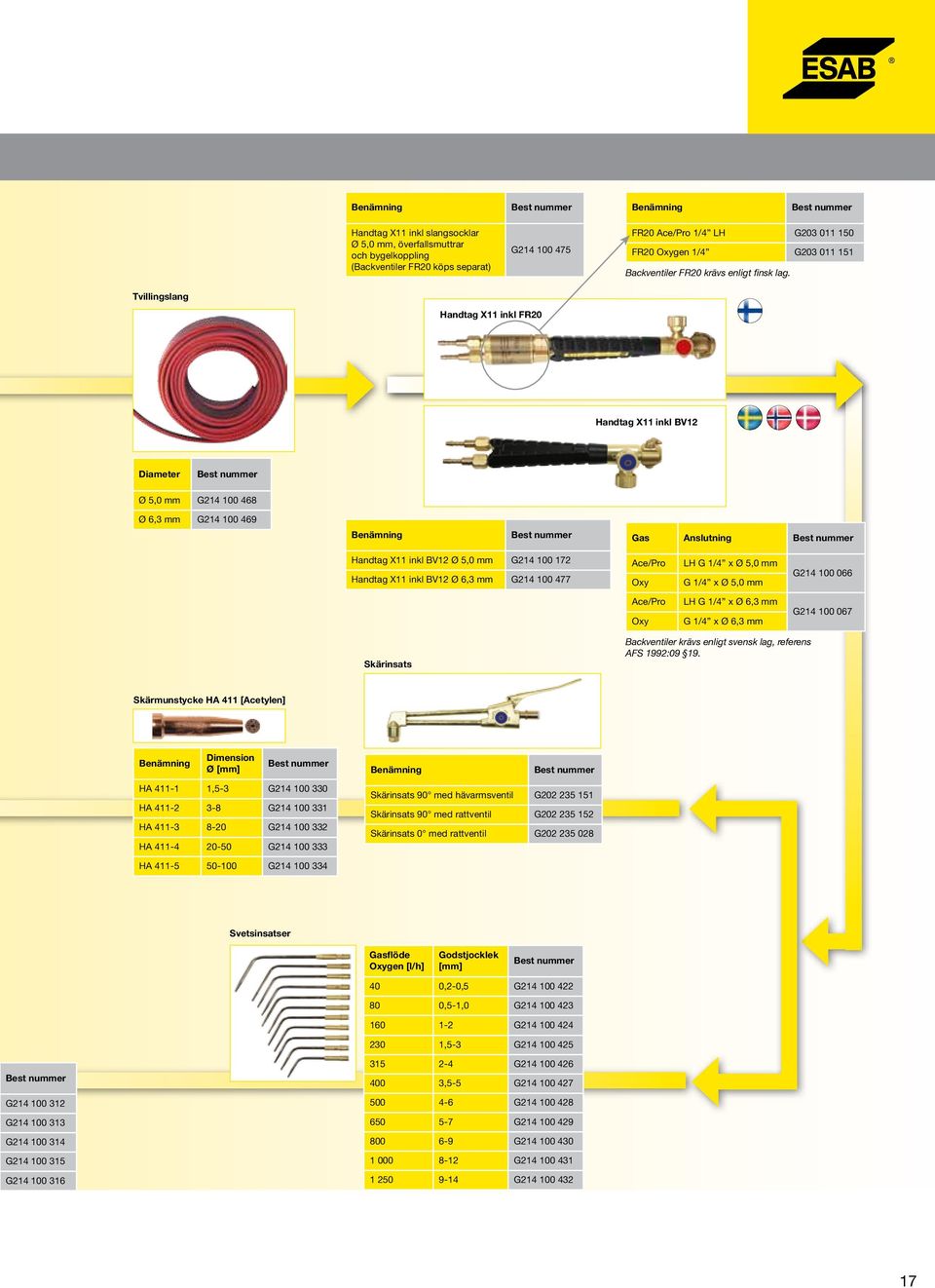

17 Handtag X11 inkl slangsocklar Ø 5,0 mm, överfallsmuttrar och bygelkoppling (Backventiler FR20 köps separat) G FR20 Ace/Pro 1/4 LH G FR20 Oxygen 1/4 G Backventiler FR20 krävs enligt finsk lag. Tvillingslang Handtag X11 inkl FR20 Handtag X11 inkl BV12 Diameter Ø 5,0 mm G Ø 6,3 mm G Gas Anslutning Handtag X11 inkl BV12 Ø 5,0 mm G Handtag X11 inkl BV12 Ø 6,3 mm G Ace/Pro Oxy LH G 1/4 x ø 5,0 mm G 1/4 x ø 5,0 mm G Ace/Pro Oxy LH G 1/4 x ø 6,3 mm G 1/4 x ø 6,3 mm G Skärinsats Backventiler krävs enligt svensk lag, referens AFS 1992: Skärmunstycke HA 411 [Acetylen] Dimension ø [mm] HA ,5-3 G HA G HA G HA G HA G Skärinsats 90 med hävarmsventil G Skärinsats 90 med rattventil G Skärinsats 0 med rattventil G Svetsinsatser Gasflöde Oxygen [l/h] Godstjocklek [mm] 40 0,2-0,5 G ,5-1,0 G G ,5-3 G G G G G G G ,5-5 G G G G G G

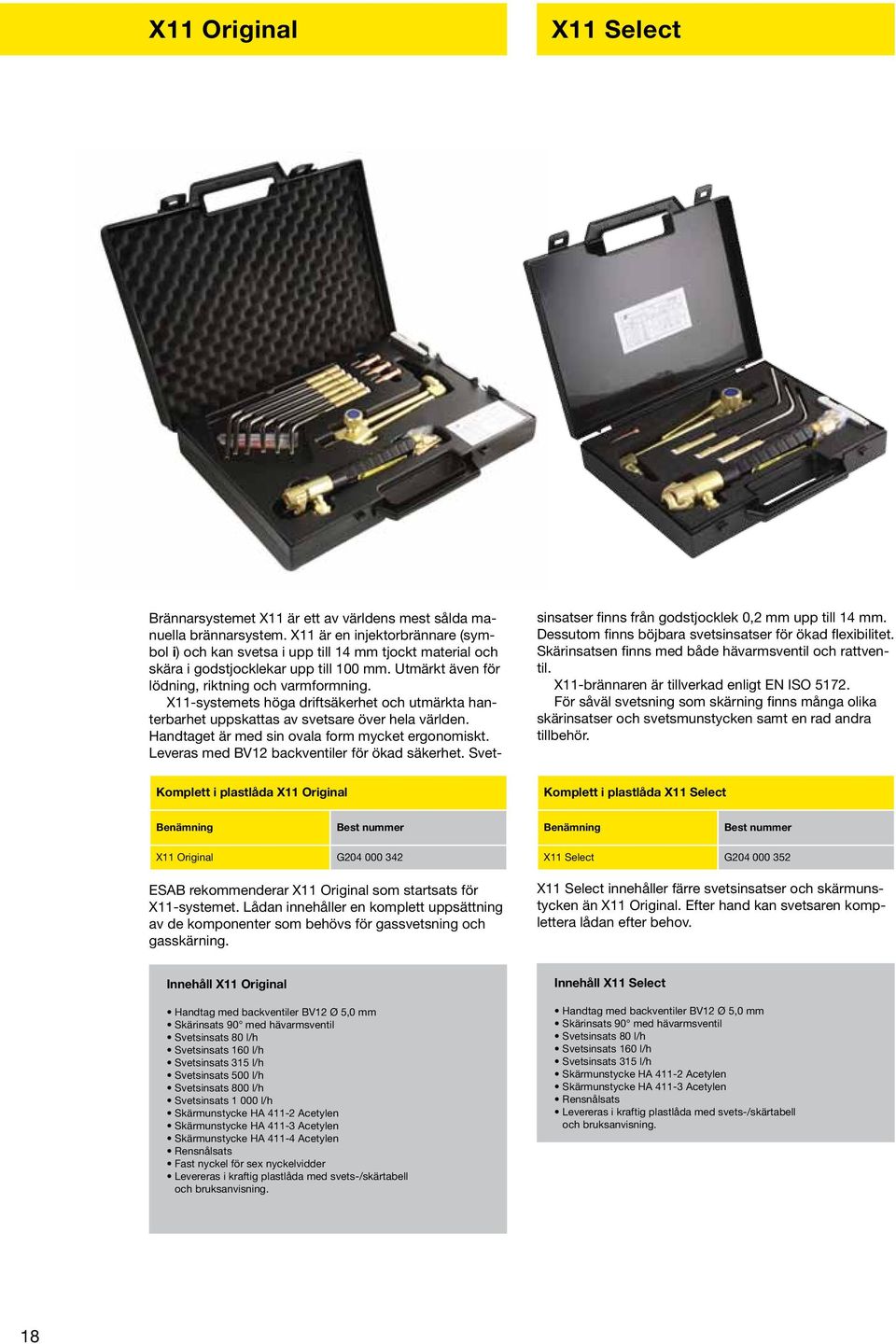

18 X11 Original X11 Select Brännarsystemet X11 är ett av världens mest sålda manuella brännarsystem. X11 är en injektorbrännare (symbol i) och kan svetsa i upp till 14 mm tjockt material och skära i godstjocklekar upp till 100 mm. Utmärkt även för lödning, riktning och varmformning. X11-systemets höga driftsäkerhet och utmärkta hanterbarhet uppskattas av svetsare över hela världen. Handtaget är med sin ovala form mycket ergonomiskt. Leveras med BV12 backventiler för ökad säkerhet. Svet- sinsatser finns från godstjocklek 0,2 mm upp till 14 mm. Dessutom finns böjbara svetsinsatser för ökad flexibilitet. Skärinsatsen finns med både hävarmsventil och rattventil. X11-brännaren är tillverkad enligt EN ISO För såväl svetsning som skärning finns många olika skärinsatser och svetsmunstycken samt en rad andra tillbehör. Komplett i plastlåda X11 Original Komplett i plastlåda X11 Select X11 Original G ESAB rekommenderar X11 Original som startsats för X11-systemet. Lådan innehåller en komplett uppsättning av de komponenter som behövs för gassvetsning och gasskärning. X11 Select G X11 Select innehåller färre svetsinsatser och skärmunstycken än X11 Original. Efter hand kan svetsaren komplettera lådan efter behov. Innehåll X11 Original Handtag med backventiler BV12 Ø 5,0 mm Skärinsats 90 med hävarmsventil Svetsinsats 80 l/h Svetsinsats 160 l/h Svetsinsats 315 l/h Svetsinsats 500 l/h Svetsinsats 800 l/h Svetsinsats l/h Skärmunstycke HA Acetylen Skärmunstycke HA Acetylen Skärmunstycke HA Acetylen Rensnålsats Fast nyckel för sex nyckelvidder Levereras i kraftig plastlåda med svets-/skärtabell och bruksanvisning. Innehåll X11 Select Handtag med backventiler BV12 Ø 5,0 mm Skärinsats 90 med hävarmsventil Svetsinsats 80 l/h Svetsinsats 160 l/h Svetsinsats 315 l/h Skärmunstycke HA Acetylen Skärmunstycke HA Acetylen Rensnålsats Levereras i kraftig plastlåda med svets-/skärtabell och bruksanvisning. 18

19 Fixiflam 2-hjulsvagn En mobil, flexibel 2-hjulsvagn speciellt anpassad för X11 brännarsystemet. Perfekt för arbeten som kräver hög mobilitet, till exempel bygg- och VVS-branschen. Fixiflam-vagnen är tillverkad av rostfri plåt. De stora gummihjulen ger maximal framkomlighet. Justerbart handtag i höjdled (höjd mm). Speciell infästning av två 5 liters gasflaskor och förvaringslåda för X11 svets- och skärutrustning underlättar vid lyft och transport. En komplett ESAB Fixiflam-vagn innehåller följande artiklar (exkl gasflaskor): Gasregulator Tierra HT Acetylen G Gasregulator Tierra HT Oxygen G Bakslagsspärr FR50 Acetylen G Bakslagsspärr FR50 Oxygen G Handtag X11 + BV12 5,0 mm G st packningar för handtag X11 G Svetsinsats 160 l/h G Svetsinsats 315 l/h G Svetsinsats 500 l/h G Skärinsats 90 med hävarmsventil G Skärmunstycke HA G Vikt [kg] Vagn, 2 hjul utan innehåll 11,4 G Fixiflam komplett exkl gasflaskor 19,2 G X11 Innehåll Skärmunstycke HA G Tvillingslang Ø 5,0 mm L 40 m (kapas till ca 5 m) G Rensnålssats G Gnisttändare SL Brandhandske G Varningsskylt G Svetsglasögon ESAB Pro DIN 5 (10 st/pack) Handtag med tillbehör Handtag med tillbehör G G G G G G G Pack [st] Handtag X11 med backventiler BV12 ø 5,0 mm och bygelkoppling Handtag X11 med backventiler BV12 ø 6,3 mm och bygelkoppling G G Handtag X11 G BV12 1/4-5 mm Ace/Oxy G BV12 1/4-6.3 mm Ace/Oxy G Bygelkoppling X11 G Packning för svets- och skärinsats G Ventilratt X11 Oxygen G Ventilratt X11 Acetylen G Överfallsmutter 1/4 Oxygen +1/4 Acetylen G Överfallsmutter 1/4 Oxygen G Överfallsmutter 1/4 LH Acetylen G Pack [st] Handtag X11 inkl slangsocklar Ø 5,0 mm, överfallsmuttrar och bygelkoppling G Backventil FR20 Acetylen 1/4 LH G Backventil FR20 Oxygen 1/4 G Bygelkoppling X11 G Packning för svets- och skärinsats G Ventilratt X11 Oxygen G Ventilratt X11 Acetylen G Överfallsmutter 1/4 Oxygen +1/4 Acetylen G Överfallsmutter 1/4 Oxygen G Överfallsmutter 1/4 LH Acetylen G Slangsockel 1/4 Ø 5,0 mm G

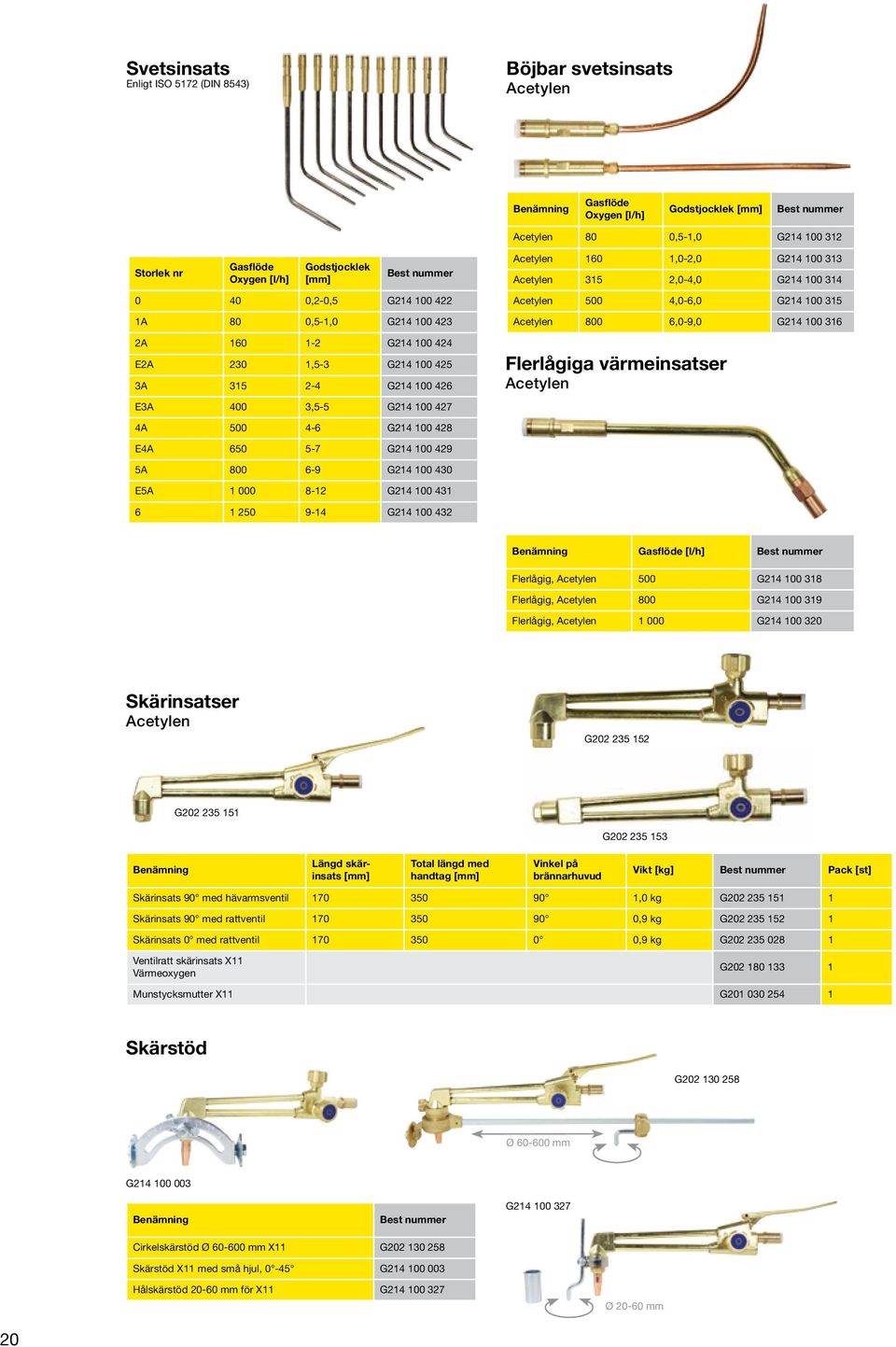

20 Svetsinsats Enligt ISO 5172 (DIN 8543) Böjbar svetsinsats Acetylen Gasflöde Oxygen [l/h] Godstjocklek [mm] Acetylen 80 0,5-1,0 G Storlek nr Gasflöde Oxygen [l/h] Godstjocklek [mm] ,2-0,5 G A 80 0,5-1,0 G A G E2A 230 1,5-3 G A G E3A 400 3,5-5 G A G E4A G A G E5A G G Acetylen 160 1,0-2,0 G Acetylen 315 2,0-4,0 G Acetylen 500 4,0-6,0 G Acetylen 800 6,0-9,0 G Flerlågiga värmeinsatser Acetylen Gasflöde [l/h] Flerlågig, Acetylen 500 G Flerlågig, Acetylen 800 G Flerlågig, Acetylen G Skärinsatser Acetylen G G G Längd skärinsats [mm] Total längd med handtag [mm] Vinkel på brännarhuvud Vikt [kg] Pack [st] Skärinsats 90 med hävarmsventil ,0 kg G Skärinsats 90 med rattventil ,9 kg G Skärinsats 0 med rattventil ,9 kg G Ventilratt skärinsats X11 Värmeoxygen G Munstycksmutter X11 G Skärstöd G ø mm G G Cirkelskärstöd Ø mm X11 G Skärstöd X11 med små hjul, 0-45 G Hålskärstöd mm för X11 G ø mm 20

21 Skärmunstycken 21

22 Skärmunstycke HA 411 [Acetylen] Passar: X11 Skärområde: 1,5 100 mm Konstruktion: Plantätande 1-delsmunstycke med sticklågor. Cylindriska gaskanaler, vilket bidrar till lugna, stabila skärstrålar. Material: Koppar Skärmunstycke HA 311 [Acetylen] Passar: X21 Skärområde: mm Konstruktion: 3-kontätande 1-delsmunstycke med sticklågor. Cylindrisk skärkanal med 6 värmelågor bidrar till lugna, stabila skärstrålar (HA för skärning i tunn plåt, HA har 9 värmelågor). Överensstämmer med Coolex A 311, men saknar kylflöde. Material: Koppar Godstjocklek [mm] Pack [st] HA ,5-3 G HA G HA G HA G HA G Godstjocklek [mm] Pack [st] HA G HA G HA G HA G HA G HA G HA G HA G Skärmunstycke Coolex A 311 [Acetylen] Nitskärningsmunstycke Coolex A 341 BL [Acetylen] Passar: X21 Skärområde: mm Konstruktion: 3-kontätande 1-delsmunstycke med sticklågor. Cylindrisk skärkanal med 6 värmelågor bidrar till lugna, stabila skärstrålar (A för skärning i tunn plåt, A har 9 värmelågor). Kylflöde till skäroxygenkanalen ger förlängd livslängd. Material: Koppar Passar: X21 Skärområde: mm Konstruktion: 3-kontätande 1-delsmunstycke med sticklågor. Cylindrisk skärkanal med 3 värmelågor bidrar till lugna, stabila skärstrålar. Böjd konstruktion, vilket ger bra åtkomlighet. Specialanpassat för delning av nit- och skruv (kullrig nitskalle respektive mutter/skruv). Utmärkt även för delning jäms plåten av svetsade T-fogar. Kylflöde till skäroxygenkanalen ger förlängd livslängd. Godstjocklek [mm] Pack [st] Material: Koppar Coolex A G Coolex A G Coolex A G Coolex A G Coolex A G Coolex A G Coolex A G Coolex A G Godstjocklek [mm] Coolex A 341 BL G Coolex A 341 BL G Coolex A 341 BL G Coolex A 341 BL G Pack [st] 22

23 Skärmunstycke Coolex P 331 [Propan] Passar: X21 Skärområde: mm Konstruktion: 3-kontätande 2-delsmunstycke med slitslågor. Tvådelat med kortare innermunstycke med cylindrisk skärkanal som möjliggör full kontroll över den lugna och stabila propanlågan. Kylflöde till skäroxygenkanalen ger förlängd livslängd. Material: Koppar (yttermunstycke, Mässing (innermunstycke). Skärmunstycke HA 121 [Acetylen] Passar: X21 injektorbrännare. (passar inte till nuvarande X21 liktryckbrännare) Skärområde: mm Konstruktion: Plantätande 3-delsmunstycke med ringlågor. Traditionellt skärmunstycke bestående av tre delar; sockel och ytter- respektive innermunstycke. Material: Koppar (yttermunstycke och sockel), Mässing (innermunstycke). Godstjocklek [mm] Pack [st] Coolex P G Coolex P G Coolex P G Coolex P G Coolex P G Coolex P G Coolex P G Coolex P G Godstjocklek [mm] Pack [st] HA G HA G HA G HA G HA G Skärmunstycke MA 133D [Acetylen] Passar: Maskinskärbrännare BM 31 CF, Jetstream och X21 injektorbrännare (passar inte till nuvarande X21 liktryckbrännare). Skärområde: mm Konstruktion: Plantätande 2-delsmunstycke med slitslågor. Hög skärhastighet och snittkvalitet tack vare expanderande skärkanal och lugn, stabil skärstråle. Förkromat yttermunstycke förhindrar att sprut och slagg fastnar, ger förlängd livslängd. Material: Förkromad koppar (yttermunstycke), Koppar (innermunstycke). Godstjocklek [mm] Pack [st] MA 133 D G MA 133 D G MA 133 D G MA 133 D G MA 133 D G MA 133 D G

24 Mejslingsmunstycke JetGroover [Acetylen] Passar: X21 injektorbrännare. (passar inte till nuvarande X21 liktryckbrännare). Skärområde: Djup 4-8 mm, diameter 5-10 mm. Konstruktion: Plantätande 2- delsmunstycke med slitslågor. Skärkanal med 8 värmelågor bidrar till hög avverkningsgrad. Snabb start underlättas av de kraftiga värmelågorna. Förkromat yttermunstycke förhindrar att sprut och slagg fastnar, ger förlängd livslängd. Mejslingsmunstycke Coolex A 361 [Acetylen] Passar: X21 Skärområde: Djup 3-7 mm, diameter 8-14 mm. Konstruktion: 3-kontätande 1-delsmunstycke med sticklågor. Expanderande skärkanal med 6 värmelågor bidrar till hög avverkningsgrad. Snabb start underlättas av de kraftiga värmelågorna. Material: Koppar Material: Förkromad koppar (yttermunstycke), Koppar (innermunstycke). Godstjocklek [mm] Pack [st] Godstjocklek [mm] Pack [st] JetGroover Nr G JetGroover Nr G Coolex A G Coolex A G Coolex A G Mejslingsmunstycke Coolex A 351 B [Acetylen] Passar: X21 Skärområde: Djup 3-13 mm, diameter 6-13 mm. Konstruktion: 3-kontätande 1-delsmunstycke med sticklågor. Cylindrisk skärkanal med 7 värmelågor bidrar till hög avverkningsgrad. Snabb start underlättas av de kraftiga värmelågorna. Munstycket är böjt och har integrerad stödklack vilket underlättar mejslingen. Material: Koppar Mejslingsmunstycke Coolex A 353 BL [Acetylen] Passar: X21 Skärområde: Djup 3-13 mm, diameter 6-15 mm. Konstruktion: 3-kontätande 1-delsmunstycke med sticklågor. Cylindrisk skärkanal med 6 värmelågor bidrar till hög avverkningsgrad. Snabb start underlättas av de kraftiga värmelågorna. Det förlängda, böjda munstycket har integrerad stödklack vilket underlättar mejslingen. Material: Koppar Godstjocklek [mm] Pack [st] Godstjocklek [mm] Pack [st] Coolex A 351 B G Coolex A 351 B G Coolex A 351 B G Coolex A 353 BL G Coolex A 353 BL G Coolex A 353 BL G Coolex A 353 BL G

25 Tillsatsmaterial för gassvetsning 25

26 OK Gasrod tillsatsmaterial för gassvetsning av olegerat stål Kopparbelagd tråd för gassvetsning OK Gasrod är en blankdragen och kopparbelagd manganlegerad tråd för gassvetsning av olegerat stål med en sträckgräns upp till 300 MPa. Tråden har utmärkta svetsegenskaper och rekommenderas för svetsning av både tankar och rörledningar, även där det föreligger krav på röntgen. Elektrodklass SFA/AWS A5.2 EN R60 Oll Diameter [mm] Längd [mm] OK Gasrod x1000 5kg 1, R150 5 OK Gasrod x1000 5kg 2, R150 5 OK Gasrod x1000 5kg 2, R150 5 OK Gasrod x1000 5kg 3, R150 5 OK Gasrod x1000 5kg 4, R150 5 Pack [kg] Trådens sammansättning Kol, C Kisel, Si Mangan, Mn 0,1% 0,2% 1,0% Typiska mekaniska egenskaper för helsvetsgods: Sträckgräns: 300 MPa Brottgräns: 390 MPa Förlängning: 20 % 26

27 Tillbehör 27

28 Backventil BV12 Backventil med flamfilter FR20 Acetylen/Propan Oxygen Oxygen Acetylen/Propan Backventiler krävs enligt svensk lag, referens AFS 1992: Backventilen BV12 hindrar tillbakaströmning av gas vilket förhindrar slangexplosion vid tändning. BV12 har backventilen inbyggd i slangsocklarna, vilket ger låg vikt och försumbart tryckfall. Arbetsområde upp till 16 bar från 30 till +50 C. BV12 är märkt med gastyp, riktning för genomströmning och maxtryck. System X11 Gas Anslutning Backventil med flamfilter motsvarande FR20 krävs enligt finsk lag. FR20 är gängad i båda ändar och skruvas på X11 resp X21 handtaget. Slangsocklar och överfallsmuttrar köps separat. FR20 är märkt med gastyp, riktning för genomströmning och maxtryck. System X11 Gas Anslutning Ace/Pro BV12 till X11 Oxygen Ace/Pro BV12 till X11 Oxygen System X21 G 1/4 LH x ø 5,0 mm G 1/4 x ø 5,0 mm G 1/4 LH x ø 6,3 mm G 1/4 x ø 6,3 mm G [1+1 st] G [1+1 st] Backventil FR20 med flamfilter till X11 System X21 Ace/Pro G 1/4 LH G Oxygen G 1/4 G BV12 till X21 BV12 till X21 Ace/Pro Oxygen Ace/Pro Oxygen G 3/8 LH x ø 6,3 mm G 3/8 x ø 6,3 mm G 3/8 LH x ø 8,0 mm G 3/8 x ø 8,0 mm G [1+1 st] G [1+1 st] Backventil FR20 med flamfilter till X21 Ace/Pro G 3/8 LH G Oxygen G 3/8 G Bakslagsspärr FR50 Tvillingslang Enligt EN 559 G G Bakslagsspärr för Acetylen krävs enligt svensk lag, referens SÄIFS 1998:7, stycke 3.4. Bakslagsspärr för Oxygen krävs enligt bland annat norsk lag och rekommenderas av ESAB. Bakslagsspärrarna stänger tillförseln av gas vid genomgående bakslag och överhettning (95 C). De stoppar och släcker även genomgående bakslag samt förhindrar bakströmning. Produkterna är typgodkända och tillverkade enligt EN 730. Tvillingslangar för Oxygen/Acetylen (blå/röd). Slangarna är märkta med gastyp, dimension och arbetstryck och levereras i 40 m rulle. Kontrollera regelbundet tvillingslangens skick. För att undvika läckage, byt ut slangen när den blivit spröd. Färg Gas Pack [m] Gas Anslutning Tvillingslang Ø 5,0 mm Blå/Röd Oxygen/ Acetylen G Bakslagsspärr FR50 Acetylen/Propan G 3/8 LH G Tvillingslang Ø 6,3 mm Blå/Röd Oxygen/ Acetylen G Bakslagsspärr FR50 Oxygen G 3/8 G Tvillingslang Ø 8,0 mm Blå/Röd Oxygen/ Acetylen G

29 Slangsocklar För överfallsmutter G 1/4. eller G 3/8 enligt EN 560 Överfallsmutter Mittstycke För överfallsmutter G 1/4. eller G 3/8 G G G /8 1/4 G G G G G Pack [st] Pack [st] Överfallsmutter 3/8 och 3/8 LH G G G Slangsockel 3/8 ø 5,0 mm G Överfallsmutter 3/8 G Slangsockel 3/8 ø 6,3 mm Slangsockel 3/8 ø 8,0 mm Slangsockel 1/4 ø 5,0 mm Slangsockel 1/4 ø 6,3 mm G G G G Överfallsmutter 3/8 LH Överfallsmutter 1/4 och 1/4 LH Överfallsmutter 1/4 Överfallsmutter 1/4 LH G G G G Mittstycke 3/8 LH G Mittstycke 3/8 G Mittstycke 1/4 LH G Mittstycke 1/4 G Pack [st] Skarvstycke Odelbara Bärmes Bärmes för 2 st 5 liter gasflaskor och utrustning G Slangdimension [mm] Pack [st] Skarvstycke Ø 5,0 mm 5,0-5,0 G Skarvstycke Ø 6,3 mm 6,3-6,3 G Skarvstycke Ø 8,0 mm 8,0-8,0 G Bygel Acetylen 5 L Pack [st] Bygel för 5 liters Acetylen gasflaska G

30 Gassparare GS10 Gasspararen GS10 minskar förbrukningen av acetylen och oxygen. Dessutom sparar den mycket tid eftersom svetsaren slipper ställa in korrekt gasblanding efter varje återtändning. Detta eftersom återtändning sker från GS10 s pilotlåga. Max arbetstryck: 5,0 bar Istället för att svetsaren stänger av skärbrännaren, så hänger han skärbrännarens handtag i GS10 klykan. Så fort handtaget lyfts från klykan, så återtänder skärbrännaren på GS10 s pilotlåga. Skärning kan genast påbörjas med tidigare inställda värden. Sotning förekommer heller inte vid tändning eller släckning. Leveransinnehåll: Produkt inkl fyra slangsocklar Ø 5,0 mm och fyra överfallsmuttrar (3/8 och 3/8 LH). Gassparare GS10 G Snabbkopplingar Snabbkopplingar till regulatorer, uttagsposter och gasslangar förenklar till- och frånkoppling. Inga verktyg krävs, bara lossa snabbkopplingen. Snabbkopplingarna är märkta med rött resp blått för att underlätta hanteringen. Snabbkopplingarna används tillsammans med en speciell slangsockel, som köps separat. Slangsocklarna skiljer för olika gaser och diameter på gasslang. Röd: Acetylen, Propan och Hydrogen Snabbkoppling Röd 3/8 LH utan slangsockel G Slangsockel Röd Ø 5,0 mm G Slangsockel Röd Ø 6,3 mm G Slangsockel Röd Ø 8,0 mm G Blå: Oxygen, Argon, Helium, CO 2, Nitrogen och Luft Snabbkoppling Blå 3/8 utan slangsockel G Slangsockel Blå Ø 5,0 mm G Slangsockel Blå Ø 6,3 mm G Slangsockel Blå Ø 8,0 mm G

31 Dubbeluttag för bakslagsspärr FR50 Acetylen G G Dubbeluttag används för att parallellkoppla två bakslagsspärrar FR50 acetylen eller oxygen, vilket krävs när önskat acetylenflöde överstiger: 3000 l/h vid arbetstryck 0,8 bar 5000 l/h vid arbetstryck 1,5 bar Det maximala acetylenflödet anges för resp värme- och skärmunstycke. Med dubbeluttag uppnås följande acetylenflöde vid 0,7 bar: l/h (normalt testvärde, mottryck 0,2 bar) l/h (fritt utlopp utan mottryck) Notera att gasflödet varierar med mottrycket. Bakslagsspärr FR50 för acetylen resp oxygen köps separat. Dubbeluttag FR50 Acetylen/Propan 3/8 LH G Bakslagsspärr FR50 Acetylen/Propan 3/8 LH G Dubbeluttag FR50 Oxygen 3/8 G Bakslagsspärr FR50 Oxygen 3/8 G Oxygen Dubbeluttag för regulator Acetylen G Genom att ansluta ett dubbeluttag till en regulator monterad på gasflaska erhålls en liten gascentral. Detta ger ökad flexibilitet för användaren eftersom två separata gasslangar kan anslutas till samma gasflaska med regulator. Detta innebär att två svetsare kan arbeta parallellt anslutna till samma gasflaska. Det maximala gasflödet begränsas dock per uttag vid gemensam användning. När dubbeluttag används krävs två bakslagsspärrar FR50, som köps separat. Oxygen G Leveransinnehåll: Produkt inkl två slangsocklar Ø 5,0 mm, två slangsocklar Ø 6,3 mm och två överfallsmuttrar (3/8 och 3/8 LH). Röd: Acetylen, Propan och Hydrogen Dubbeluttag Röd 3/8 LH för regulator G Bakslagsspärr FR50 Acetylen/Propan 3/8 LH G Blå: Oxygen, Argon, Helium, CO 2, Nitrogen och Luft Dubbeluttag Blå 3/8 för regulator G Bakslagsspärr FR50 Oxygen 3/8 G

32 ESAB Pro med DIN 5 lins DIN 5 lins rekommenderas vid gassvetsning, gasskärning och lödning. Nackband med snodd ingår. ESAB Pro skyddsglasögon DlN 5 lins, pack 10st ESAB Ski med DIN 5 lins ESAB Ski svetsglasögon med DIN 5 lins erbjuder ett mycket brett synfält. Anpassad för gassvetsning, gasskärning och lödning. Skidglasögondesign ger perfekt passform. Ventilationshål förhindrar imma. Slagtålig 2 mm tjock lins i polykarbonat. CE-godkänd enligt EN 169:2002. ESAB Ski svetsglasögon DIN 5 lins, pack 1st ESAB Flip-up Ø 50 mm med DIN 5 lins Svetsglasögon med flip-up och DIN 5 lins för gassvetsning, gasskärning och lödning. Den uppfällbara linsen (flip-up) gör det enkelt att kontrollera resultatet. Linserna är runda Ø 50 mm. Ventilationshål förhindrar imma. Godkänd enligt EN 166 och EN 175-F. Flip-up Ø 50 mm svetsglasögon DIN 5 lins, pack 1 st Svetsglas och skyddsglas ESABs svetsglas är av högsta kvalitet och tillverkade av glas. Svetsglasen ger bästa skydd mot UV- och IR strålning och maximal termisk stabilitet. Svetsglas måste användas tillsammans med ESABs skyddsglas. Alla svetsglas är individuellt märkta med ESAB och mörkhetsgrad i DIN. Svetsglas dia 50mm DIN 4, pack 25st Svetsglas dia 50mm DIN 5, pack 25st Svetsglas dia 50mm DIN 6, pack 25st Skyddsglas dia 50mm glas, pack 50st Skyddsglas dia 50mm plast, pack 50st

33 Gasflödesmätare För att säkerställa att gasflödet är korrekt rekommenderar ESAB att gasflödet mäts i MIG/MAG-svetspistolen respektive TIG-brännaren med separat gasflödesmätare. Mätområde 5-25 lit/min. Gasflödesmätare 5-25 lit/min, pack 2st Läckindikeringsspray Leak Detector ESABs Leak Detector används för läcksökning på gasslangar från gasflaskor och på regulatorer. Sprayflaskan har pistolhandtag. Vid gasläcka uppstår tydliga bubblor vid läckaget. Leak Detector, 500 ml, pack 1st, box 12st Rensnålsats Rensnålar används för rengörning av utloppskanaler i svets- och skärmunstycken. Ett praktiskt set med 12 rensnålar i dimension från Ø 0,5 3,0 mm. Levereras i praktiskt plåtetui. Rensnålsats med 12 nålar G Gnisttändare SL3 SL3 är en traditionell gnisttändare. Gnisttändare SL Flintsten SL3, pack 5st Gnisttändare SL2 Gnisttändare SL2 skapar gnistan med pistolens avtryckare. Gnisttändare SL Flintsten SL2, pack 9st Stålborstar Lätta och behändiga stålborstar av trä med borst i stål eller rostfritt stål. Två-, tre- eller fyrradiga. Stålborste 2-radig, pack 12st Stålborste 3-radig, pack 12st Stålborste 4-radig, pack 12st Stålborste rostfri 2-radig, pack 12st Stålborste rostfri 3-radig, pack 12st Stålborste rostfri 4-radig, pack 12st

34 Svetshandske Heavy-duty EXL En kraftig svetshandske av nötspalt och nötnarv med vadderad rygg för ökad tålighet mot strålningsvärme. Förstärkta sömmar sydda med värmetålig Kevlartråd. Förstärkt tumme för bästa slitstyrka. CE-godkänd, kategori 2, enligt EN 388 ( ) och EN 407 (4-1-4-X-4-X). Svetshandske Heavy-duty EXL stl L, pack 6 par Svetshandske Heavy-duty EXL stl XL, pack 6 par Svetshandske Curved TIG En kraftig svetshandske av tunn slitstark nötspalt i högsta kvalitet. Curved svetshandskar är förformade för att ge perfekt passform och känsla för svetsaren. Perfekt fingertoppskänsla. Förstärkta sömmar sydda med värmetålig Kevlartråd. Handskens låga vikt ger förbättrad känsla vid svetsning. CE-godkänd, kategori 2, enligt EN 388 ( ) och EN 407 (4-1-2-X-4-X). Svetshandske Curved TIG stl L, pack 1 par Svetshandske Curved TIG stl XL, pack 1 par Brandhandske Brandhandske (enligt EN 407) rekommenderas vid varje gasflaskvagn och uppställningsplats för gasflaskor, referens CE CE-godkänd enligt EN 407 (4-3-X-X-X-X). Storlek 10. Brandhandske G

35 Svetsfilt 1850 Svetsfilt 1850 är tillverkad av glasfiber. Skyddsklass Light-duty skyddar mot mindre svetssprut och gnistor. Rekommenderas att användas vid minst 15 lutning. Temperaturtålighet 550 C, vikt = 600 g/m 2, beige. 2m x 1m m x 2m Rulle 1m x 25m Svetsfilt 1850 Svetsfilt är tillverkad av kiselfiber, som har extrem temperaturtålighet. Högsta skyddsklass Heavy-duty skyddar mot svetssprut, gnistor och droppar av smält metall. Dessutom är svetsfilten även motsåtndskraftig mot de flest syror. Temperaturtålighet 1300 C, vikt = 600 g/m 2, bronsfärgad. 2m x 1m m x 2m m x 25m roll Varningsskylt Varningsskylt (trekantig, minst 210 mm och av brandskyddat material) skall finnas vid varje gasflaskvagn och uppställningsplats för gasflaskor, referens SÄIFS 1996:3 och AFS 1997:11. Varningsskylt G Inspektionsspegel med magnet Inspektionsspegel med magnetfot och 500 mm lång böjbar led för kontroll av svåråtkomliga svetfogar. Spegelns framsida är tillverkad av rostfritt stål. Inspektionsspegel 500 mm med magnetfot ESABs kompletta utbud av skyddsutrustning och svetstillbehör presenteras i den separata produktkatalogen Skyddsutrustning och svetstillbehör, XA

36 Gasflaskkärror ESABs flaskkärror rekommenderas för transport och mobil förvaring av gasflaskor. Gasflaskorna säkras med kraftiga kedjor. CE-godkända. Gasflaskkärra FK 240 Gasflaskkärra FK240 är godkänd för två 40- eller 50 liters gasflaskor. Stora lufthjul underlättar vid körning på ojämna underlag. Praktisk förvaringslåda, med låsbygel för hänglås. Godkänd för lyftning. CE-godkänd. Flaskkärra FK 240 för 2 x 50 lit Gasflaskkärra FK 220 Gasflaskkärra FK220 är godkänd för två 20- liters gasflaskor. Den levereras antingen med massiva gummihjul eller med stora lufthjul. Godkänd för lyftning. CE-godkänd. Flaskkärra FK 220 med massiva gummihjul för 2 x 20 lit Flaskkärra FK 220 med luftgummihjul för 2 x 20 lit FK 220 luftgummihjul FK 220 massivhjul Gasflaskkärra Single omonterad Gasflaskkärra Single är godkänd för en 40- eller 50 liters gasflaska. Massiva gummihjul. Gasflaskan säkras med kraftig kedja. Levereras omonterad. CE-godkänd. Flaskkärra Single för 1 x 50 lit

37 37

38 38
