1 TRYCK Tryckgivare Pressostater Differenspressostater R

2 Tryck SML-SERIEN INDUSTRISTANDARD Industri tryckgivare med membran i rostfritt stål. Finns i utförande med relativt tryck eller absolut tryck. Passar bra till applikationer som tryckluft, HVAC, hydraulik. från och bar G W" shape E utvändig Responstid: < 1 ms 0,5 % F.S. (RT) Anslutningsspänning: V DC Elektrisk anslutning: MVS DIN EN C Omgivningstemperatur: C Skyddsklass: IP65 Kan fås med kalibreringsprotokoll och i andra utföranden när det gäller elektriska anslutningar, andra utsignaler eller tryckområden. Artikelnummer Tryckområde Max tryck Spräng tryck Utsignal SML-1A 0 1 bar 6 bar 9 bar 4 20 ma SML-1.6A 0 1,6 bar 6 bar 9 bar 4 20 ma SML-2.5A 0 2,5 bar 10 bar 15 bar 4 20 ma SML-4A 0 4 bar 10 bar 15 bar 4 20 ma SML-6A 0 6 bar 20 bar 30 bar 4 20 ma SML-10A 0 10 bar 20 bar 30 bar 4 20 ma SML-16A 0 16 bar 40 bar 60 bar 4 20 ma SML-25A 0 25 bar 100 bar 150 bar 4 20 ma SML-40A 0 40 bar 100 bar 150 bar 4 20 ma SML-1V 0 1 bar 6 bar 9 bar 0 10 V SML-1.6V 0 1,6 bar 6 bar 9 bar 0 10 V SML-2.5V 0 2,5 bar 10 bar 15 bar 0 10 V SML-4V 0 4 bar 10 bar 15 bar 0 10 V SML-6V 0 6 bar 20 bar 30 bar 0 10 V SML-10 V 0 10 bar 20,0 bar 30 bar 0 10 V SML-16V 0 16 bar 40 bar 60 bar 0 10 V SML-25V 0 25 bar 100 bar 150 bar 0 10 V SML-40V 0 40 bar 100 bar 150 bar 0 10 V 6 DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

3 SMO-SERIEN HYDRAULIKER Robust tryckgivare som är speciellt framtagen för hydrauliksystem. Kompatibel med all typ av media; olja, hydraulik- och bromsvätskor. Mycket hög tålighet mot elektromagnetiska störningar (EMC) och tryckspikar. Passar bra till applikationer som testbänkar, automotive, mobil hydraulik. TEKNISKA DATA bar G W" utvändig Responstid: < 5 ms 0,5 % F.S 4 20mA, 0 10 V, 0,5 4,5 V Ratiometrisk Anslutningsspänning: 5 32 V DC beroende på utsignal Elektrisk anslutning: Kabel, AMP, polvändningssäker, kortslutnings- och överspänningsskyddad. Max 135 C Omgivningstemperatur: C Skyddsklass: IP65 till IP69k Chock (mekanisk): G Vibration (resonans): 30 G EMC: EMV 300 V/m Kan fås med kalibreringsprotokoll och i andra utföranden när det gäller elektriska anslutningar, andra utsignaler eller tryckområden. DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

4 Tryck SMC-SERIEN CAN-bus Robust tryckgivare speciellt framtagen för att användas i CAN-bus system. Systemet bygger på CANopen protokoll enligt Standard 2.0A (DIN ) och tillåter datahastigheter upp till 1Mbit/s. Mycket bra långtidsstabilitet genom hermetisk försluten tunnfilmscell. Passar bra till applikationer som hydrauliksystem, industrirobotsystem, jordbruksmaskiner och elektronikindustri bar G W" utvändig Datahastighet: 10k...1 Mbit/s Strömförbrukning: 10 ma eller 30 ma, beroende på CAN-Bus last. Responstid: typisk 1 ms; max 2 ms 1 % F.S. (RT) CANopen 2.0A Anslutningsspänning: V DC Elektrisk anslutning: M12x1 4-,5-PIN5 PIN C Omgivningstemperatur: C Skyddsklass: IP65 Vibration (resonans): 20 G EMC: 25 V/m enligt DIN EN och EN Kan fås med kalibreringsprotokoll och i andra utföranden när det gäller elektriska anslutningar, andra utsignaler eller tryckområden. 8 DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

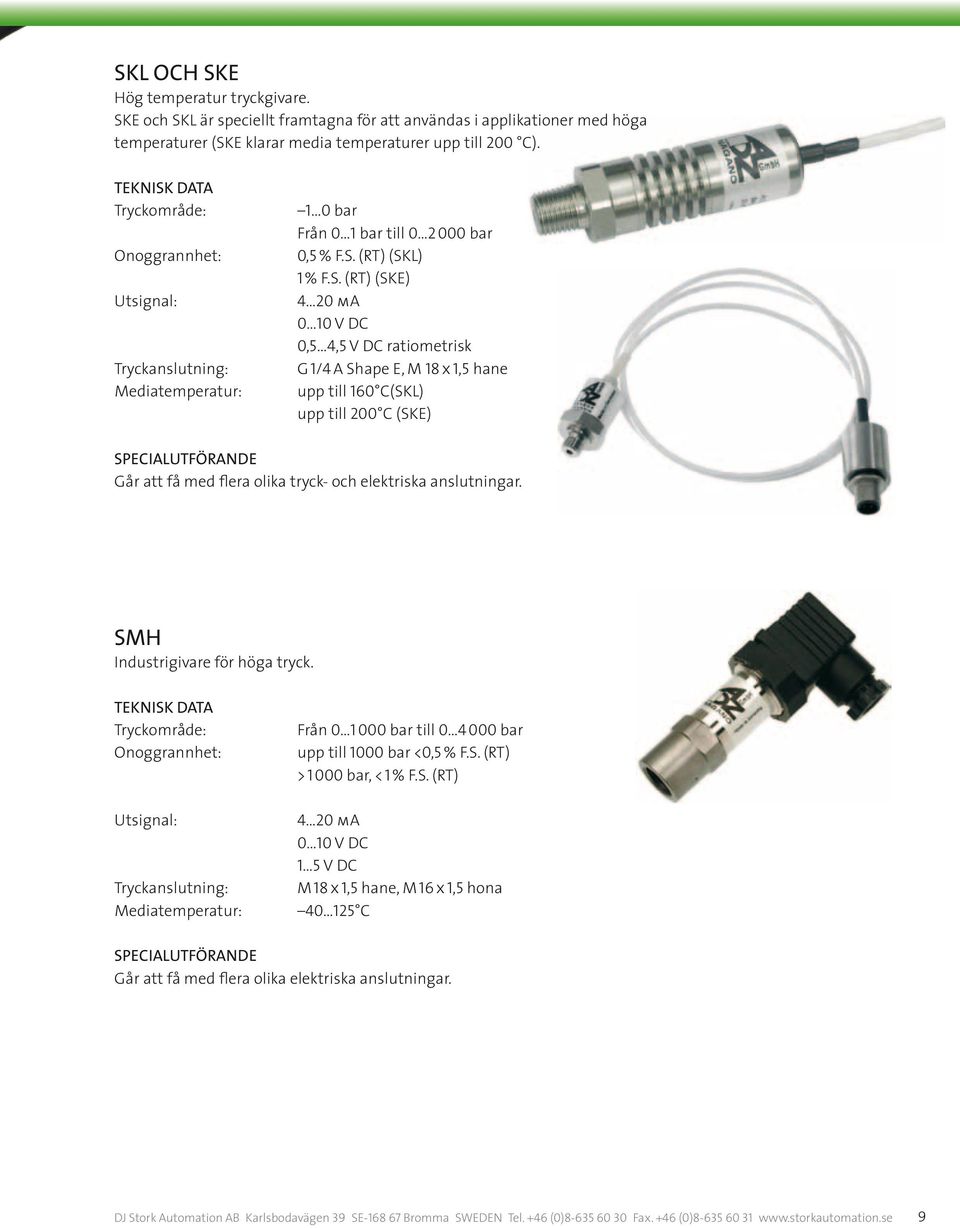

5 SKL och SKE Hög temperatur tryckgivare. SKE och SKL är speciellt framtagna för att användas i applikationer med höga temperaturer (SKE klarar media temperaturer upp till 200 C). Från 0 1 bar till bar 0,5 % F.S. (RT) (SKL) 1 % F.S. (RT) (SKE) 4 20 ma 0 10 V DC 0,5 4,5 V DC ratiometrisk G 1/4 A Shape E, M 18 x 1,5 hane upp till 160 C(SKL) upp till 200 C (SKE) SMH Industrigivare för höga tryck. Från bar till bar upp till 1000 bar <0,5 % F.S. (RT) > bar, < 1 % F.S. (RT) 4 20 ma 0 10 V DC 1 5 V DC M 18 x 1,5 hane, M 16 x 1,5 hona C Går att få med flera olika elektriska anslutningar. DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

6 Tryck SME Miniatyrgivare Mycket liten givare endast 50 x Ø15 mm med rostfritt stål membran. Går att få med flera olika utsignaler och för tryckområden upp till 400 bar. Från 0 1 bar till bar < 0,5 % F.S. (RT) 0 5 V DC icke ratiometriskt 0,5 4,5 V DC ratiometrisk M 8 x 1, M 10 x C SMX och SMX 2 EExia godkänd givare. Godkända för zone 0 och 20. Går att få med flera olika anslutningar och utsignaler och för tryckområden upp till bar. Från 0 1 bar till bar Absolut och relativt tryck < 0,5 % F.S. (RT) 4 20 ma G W A Shape E, M 18 x 1,5 hane C 10 DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

7 SMS Liten och extremt robust tryckgivare som i utförande med elektrisk anslutning M12, har en längd av 49 mm! Den är unikt framtagen för medel till högvolym applikationer där krav på hög prestanda till låg kostnad efterfrågas. Givaren kan fås med de flesta elektriska anslutningarna som Packard, M12, AMP Jetronic, 4-pin Deutch, AMP Superseal MVS/C m.fl. Från 0 0,6 bar till bar < 0,5 % F.S. (RT) 4 20 ma 0 10 V DC 0 5 V DC 1 5 V DC 0,5 4,5 V DC ratiometrisk G W A Shape E C SMF Kompakt och robust tryckgivare i rostfritt stål med frontmembran som passar bra i applikationer med trögflytande eller kristalliserande media. 1 1 bar Från 0 1 bar till bar Absolut och relativt tryck < 0,5 % F.S. (RT) 4 20 ma, 0 10 V DC, 0,5 4,5 V DC ratiometrisk G V A Shape A, G V A Shape A C DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

8 Tryck TPS Kombinerad tryck- och temperaturgivare. För tryckområden upp till bar och temperaturer mellan 40 och 125 C 1 1 bar Från 0 1 bar till bar C tryck < 0,5 % F.S. (RT) Temperatur < 0,5 % F.S 4 20 ma, 0 10 V DC G W A Shape E, M 18 x 1,5 hane C (trycksensorn) C (temperatursensorn) SHP Tryckgivare med digital signalbehandling för hög noggrannhet. Totalt fel på 0,15 % FS vid RT (0,1 % som tillval). Programeringsverktyg finns som tillval som ger möjlighet att ställa in bla filter eller området för utsignalen. Går att få med flera olika anslutningar och utsignaler och för tryckområden upp till bar. 1 1 bar Från 0 1 bar till bar Absolut och relativt tryck < 0,15 % F.S. (RT) 4 20 ma, 0 10 V, 0 5 V, digital G W A Shape E, M 18 x 1,5 hane upp till 160 C (SKL) upp till 200 C (SKE) 12 DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

9 DS4 Digital pressostat som går att programmera via pc eller fås förprogrammerad från fabrik. 2 steg samt programmerbar hysteres tids-fördröjning och medelberäkning. upp till 125 C 1 1 bar Från 0 1 bar till bar Absolut och relativt tryck < 1,5 % F.S. (RT) Transistor npn el pnp/ max 1,7 A DC G W A Shape E, M 18 x 1,5 hane DDPTM Digital differenstryckgivare för mätning av tryck i vätska olja eller gas. Den helt digitala behandlingen av signalen ger stora möjligheter att anpassa utsignalen bar 1 % F.S. (RT) 4 20 ma, 0 10 V DC, digital G W A Shape E, M 18 x 1,5 hane upp till 80 C DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

10 Tryck pressostat 1-stegs skeppsklassad pressostat för tuffa industrimiljöer monterad i en robust aluminiumkapsling med synlig inställningsskala för börvärde. Passar utmärk till tuffa industri-applikationer inom hydraulik-, järnvägs-, maskin-, skepps- och motorindustrin där det kan uppstå mycket vibrationer. Omgivningstemperatur: Media temperatur: Omgivningsfukt: Kontaktfunktion: Brytförmåga: Skyddsklass: Godkännanden: < ±2 % FS C C Max 95 % RF 1-poligt växlande 15 (1,25) A, 250 V AC G W" invändig IP65 ABS, BV, DNV, GL, KRS, LRS, RINA Artikelnummer Reglerområde Kopplingsdifferens Kontinuerligt max tryck Tryckspik P1.5 0,9 1,5 bar 0,1 bar 10 bar 13 bar P2.5 0,2 2,5 bar 0,1 bar 10 bar 13 bar P bar 0,2 bar 12 bar 26 bar P bar 0,4 bar 24 bar 36 bar P bar 1,0 bar 40 bar 75 bar P bar 1,0 bar 40 bar 75 bar PV bar 0,4 3,2 bar 12 bar 26 bar PV bar 1,0 7,5 bar 24 bar 36 bar PV bar 3,0 18 bar 40 bar 75 bar 14 DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

11 pressostat 1-stegs pressostat tillverkad i självsläckande termoplast (V0) med fast kopplings -differens och med utvändig justering av börvärde. Membran och tryckanslutning i rostfritt stål. Kompressorer, autoklaver, ångkokare och liknande applikationer. TEKNISK DATA Brytförmåga: 10(2,5)A 250 V AC Kontaktfunktioner: 1-poligt växlande Tryckanslutning G W" invändig Omgivningstemperatur: C Max mediatemperatur: 120 C Skyddsklass IP40 Standard: CEI EN Kan fås i utförande med manuell återställning. Artikelnummer Reglerområde Kopplingsdifferens Max tryck B01A 0,7 3 bar 0,3 0,5 bar 6 bar B01B 2 5,5 bar 0,5 0,7 bar 7 bar B01C 3 7 bar 0,5 0,7 bar 9 bar B01D 4 15 bar 0,8 1,2 bar 18 bar PRESSOSTAT 1-stegs pressostat med metallram och hölje i slagtålig termoplast. Utvändig justering av börvärde och kopplingdsdifferens. Membran i rostfrittstål. Kompressorer, autoklaver, ångkokare, ventilation och liknande applikationer. TEKNISK DATA Brytförmåga: 16(6)A 380 V AC Kontaktfunktioner: 1-poligt växlande Omgivningstemperatur: C Skyddsklass IP65 Standard: CEI EN Kan fås i utförande med manuell återställning men då i utförande IP40. Artikelnummer Reglerområde Kopplingsdifferens Max tryck Max mediatemperatur ur Tryckanslutning B12CNY 0,2...8 bar 0,6...3 bar 9 bar 120 C G W" invändig B12DNY bar 1...3,5 bar 18 bar 120 C G W" invändig B12ENY bar bar 32 bar 120 C G W" invändig B12FNY bar bar 60 bar 80 C G W" utvändig B12GNY bar bar 180 bar 80 C G W" utvändig B12HNY bar bar 350 bar 80 C G W" utvändig DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)

12 Tryck pressostat, 3-Polig 3-polig 1-stegs pressostat med invändig justering av börvärde. Tryckvakten är försedd med tryckmebran av nitril gummi vilket ger god kemisk beständighet. Elektriska motorer, värmepumpar, kompressor. TEKNISK DATA Reglerområde: 0,5 7 bar Kopplingsdifferens: 0,8 1,8 bar Max tryck: 12 bar Tryckanslutning G W" invändig Brytförmåga: 20(9)A 415 V AC Kontaktfunktioner: 3-poligt slutande Omgivningstemperatur: C Max mediatemperatur: 90 C Skyddsklass: IP40 Standard: CEI EN Artikelnummer B70A Differenspressostat Differenspressostat med justerbart börvärde. Kapsling av stål och membran av vävburet silikongummi. Applikation Används med fördel i generella luftapplikationer inom och energisystem. TEKNISK DATA Reglerområde: Kopplingsdifferens: Kontaktfunktion: Brytförmåga: Maxtryck: Arbetstemperatur: Skyddsklass: Godkännanden: 0,1 30 mbar 0,05 0,2 mbar 1-poligt växlande 15 A 277 V AC 35 mbar C Klämringskoppling (Ø6,3 mm) IP20 UL, FM, CSA och CE Artikelnummer AFS293 Monteringssats till AFS293 bestående av två tryckuttag och 2 m slang. Artikelnummer ANS 16 DJ Stork Automation AB Karlsbodavägen 39 SE Bromma SWEDEN Tel. +46 (0) Fax. +46 (0)
