BRUKSANVISNING för BoatGard 950 S BÅTLARM

Transkript

1 ALARM SYSTEM BRUKSANVISNING för BoatGard 950 S BÅTLARM CSD AB

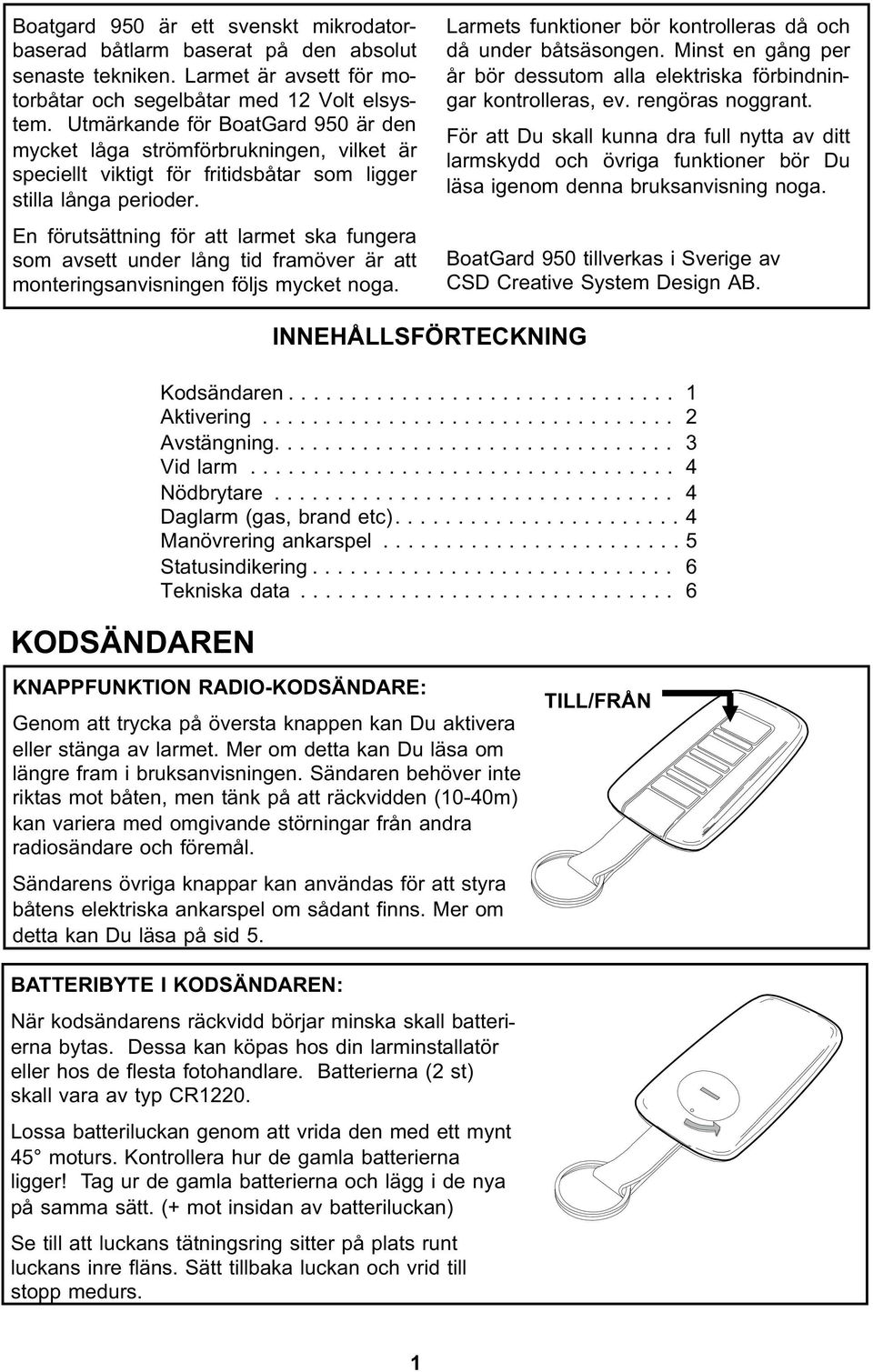

2 Boatgard 950 är ett svenskt mikrodatorbaserad båtlarm baserat på den absolut senaste tekniken. Larmet är avsett för motorbåtar och segelbåtar med 12 Volt elsystem. Utmärkande för BoatGard 950 är den mycket låga strömförbrukningen, vilket är speciellt viktigt för fritidsbåtar som ligger stilla långa perioder. En förutsättning för att larmet ska fungera som avsett under lång tid framöver är att monteringsanvisningen följs mycket noga. Larmets funktioner bör kontrolleras då och då under båtsäsongen. Minst en gång per år bör dessutom alla elektriska förbindningar kontrolleras, ev. rengöras noggrant. För att Du skall kunna dra full nytta av ditt larmskydd och övriga funktioner bör Du läsa igenom denna bruksanvisning noga. BoatGard 950 tillverkas i Sverige av CSD Creative System Design AB. KODSÄNDAREN INNEHÅLLSFÖRTECKNING Kodsändaren... 1 Aktivering... 2 Avstängning Vid larm... 4 Nödbrytare... 4 Daglarm (gas, brand etc) Manövrering ankarspel...5 Statusindikering... 6 Tekniska data... 6 KNAPPFUNKTION RADIO-KODSÄNDARE: Genom att trycka på översta knappen kan Du aktivera eller stänga av larmet. Mer om detta kan Du läsa om längre fram i bruksanvisningen. Sändaren behöver inte riktas mot båten, men tänk på att räckvidden (10-40m) kan variera med omgivande störningar från andra radiosändare och föremål. Sändarens övriga knappar kan användas för att styra båtens elektriska ankarspel om sådant finns. Mer om detta kan Du läsa på sid 5. TILL/FRÅN BATTERIBYTE I KODSÄNDAREN: När kodsändarens räckvidd börjar minska skall batterierna bytas. Dessa kan köpas hos din larminstallatör eller hos de flesta fotohandlare. Batterierna (2 st) skall vara av typ CR1220. Lossa batteriluckan genom att vrida den med ett mynt 45 moturs. Kontrollera hur de gamla batterierna ligger! Tag ur de gamla batterierna och lägg i de nya på samma sätt. (+ mot insidan av batteriluckan) Se till att luckans tätningsring sitter på plats runt luckans inre fläns. Sätt tillbaka luckan och vrid till stopp medurs. 1

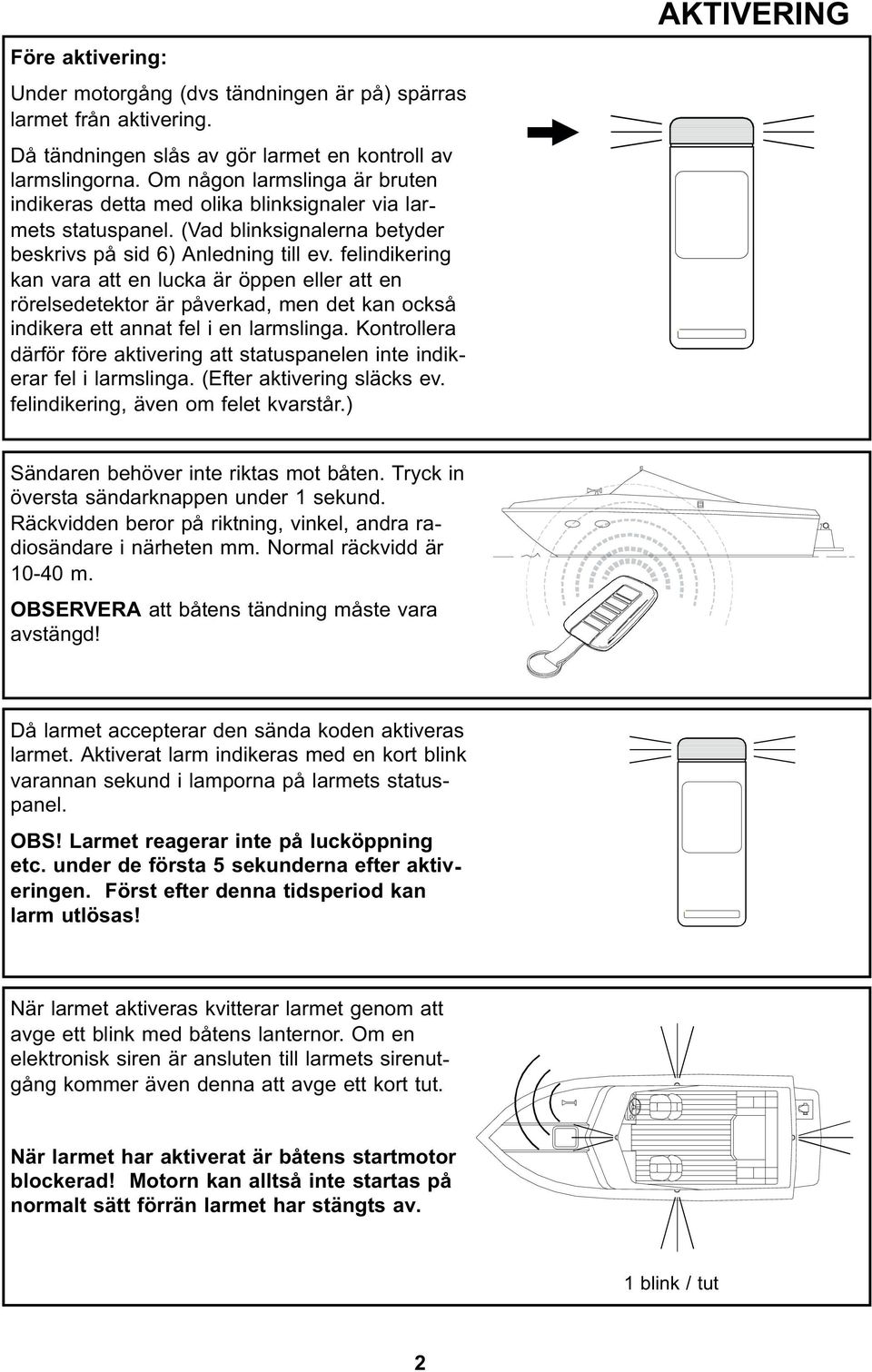

3 Före aktivering: Under motorgång (dvs tändningen är på) spärras larmet från aktivering. Då tändningen slås av gör larmet en kontroll av larmslingorna. Om någon larmslinga är bruten indikeras detta med olika blinksignaler via larmets statuspanel. (Vad blinksignalerna betyder beskrivs på sid 6) Anledning till ev. felindikering kan vara att en lucka är öppen eller att en rörelsedetektor är påverkad, men det kan också indikera ett annat fel i en larmslinga. Kontrollera därför före aktivering att statuspanelen inte indikerar fel i larmslinga. (Efter aktivering släcks ev. felindikering, även om felet kvarstår.) AKTIVERING Sändaren behöver inte riktas mot båten. Tryck in översta sändarknappen under 1 sekund. Räckvidden beror på riktning, vinkel, andra radiosändare i närheten mm. Normal räckvidd är m. OBSERVERA att båtens tändning måste vara avstängd! Då larmet accepterar den sända koden aktiveras larmet. Aktiverat larm indikeras med en kort blink varannan sekund i lamporna på larmets statuspanel. OBS! Larmet reagerar inte på lucköppning etc. under de första 5 sekunderna efter aktiveringen. Först efter denna tidsperiod kan larm utlösas! När larmet aktiveras kvitterar larmet genom att avge ett blink med båtens lanternor. Om en elektronisk siren är ansluten till larmets sirenutgång kommer även denna att avge ett kort tut. När larmet har aktiverat är båtens startmotor blockerad! Motorn kan alltså inte startas på normalt sätt förrän larmet har stängts av. 1 blink / tut 2

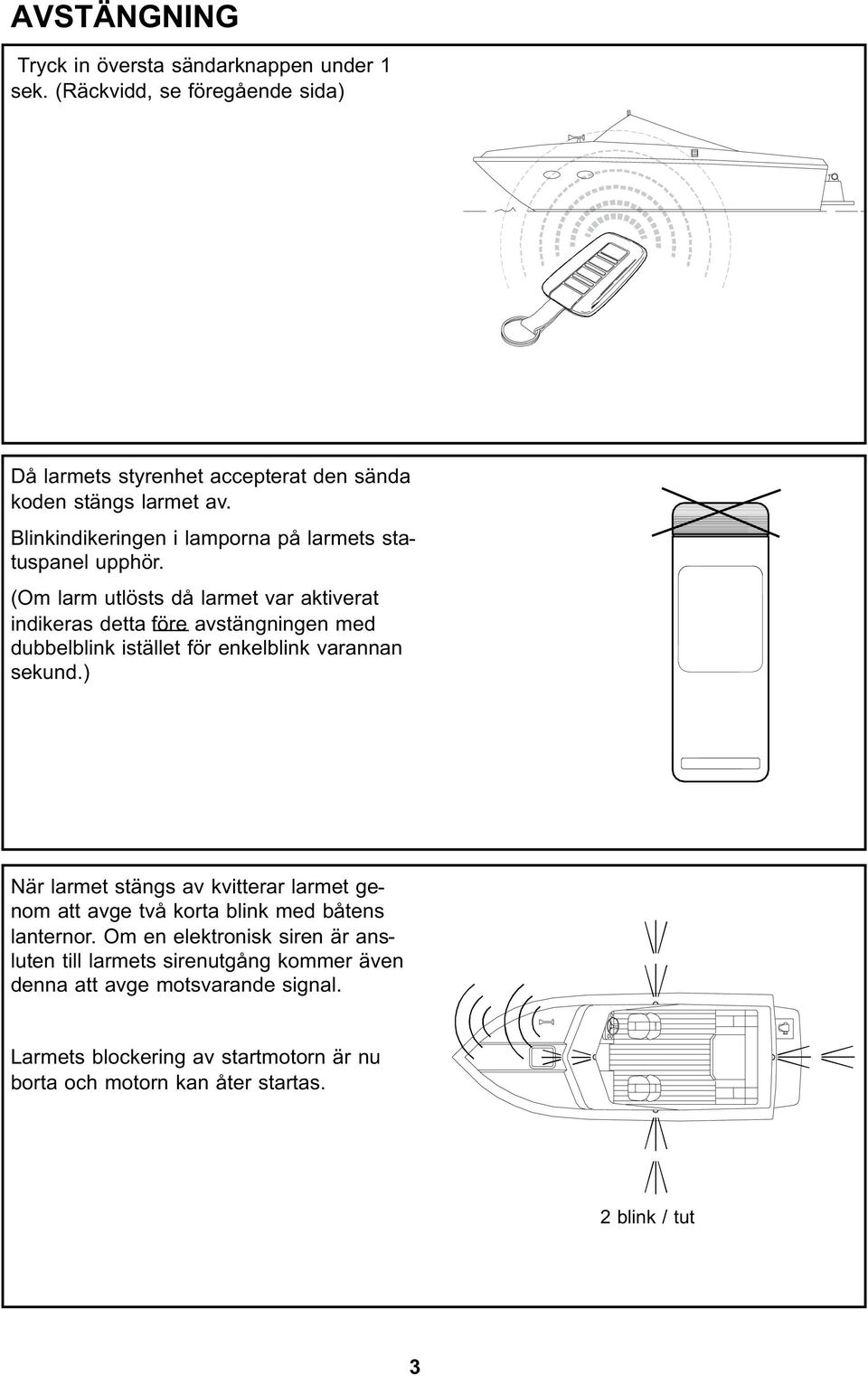

4 AVSTÄNGNING Tryck in översta sändarknappen under 1 sek. (Räckvidd, se föregående sida) Då larmets styrenhet accepterat den sända koden stängs larmet av. Blinkindikeringen i lamporna på larmets statuspanel upphör. (Om larm utlösts då larmet var aktiverat indikeras detta före avstängningen med dubbelblink istället för enkelblink varannan sekund.) När larmet stängs av kvitterar larmet genom att avge två korta blink med båtens lanternor. Om en elektronisk siren är ansluten till larmets sirenutgång kommer även denna att avge motsvarande signal. Larmets blockering av startmotorn är nu borta och motorn kan åter startas. 2 blink / tut 3

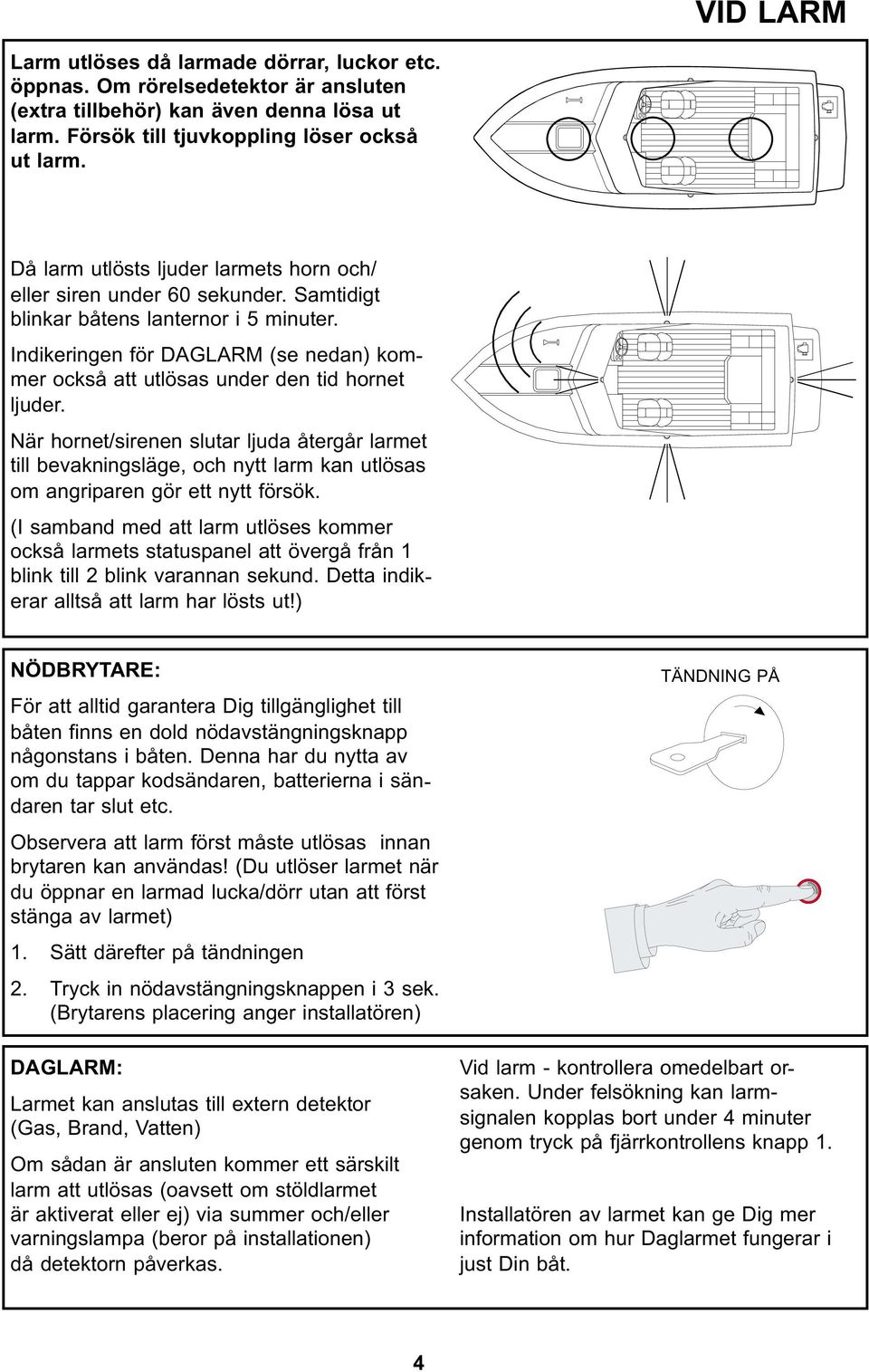

5 VID LARM Larm utlöses då larmade dörrar, luckor etc. öppnas. Om rörelsedetektor är ansluten (extra tillbehör) kan även denna lösa ut larm. Försök till tjuvkoppling löser också ut larm. Då larm utlösts ljuder larmets horn och/ eller siren under 60 sekunder. Samtidigt blinkar båtens lanternor i 5 minuter. Indikeringen för DAGLARM (se nedan) kommer också att utlösas under den tid hornet ljuder. När hornet/sirenen slutar ljuda återgår larmet till bevakningsläge, och nytt larm kan utlösas om angriparen gör ett nytt försök. (I samband med att larm utlöses kommer också larmets statuspanel att övergå från 1 blink till 2 blink varannan sekund. Detta indikerar alltså att larm har lösts ut!) NÖDBRYTARE: För att alltid garantera Dig tillgänglighet till båten finns en dold nödavstängningsknapp någonstans i båten. Denna har du nytta av om du tappar kodsändaren, batterierna i sändaren tar slut etc. Observera att larm först måste utlösas innan brytaren kan användas! (Du utlöser larmet när du öppnar en larmad lucka/dörr utan att först stänga av larmet) 1. Sätt därefter på tändningen 2. Tryck in nödavstängningsknappen i 3 sek. (Brytarens placering anger installatören) DAGLARM: Larmet kan anslutas till extern detektor (Gas, Brand, Vatten) Om sådan är ansluten kommer ett särskilt larm att utlösas (oavsett om stöldlarmet är aktiverat eller ej) via summer och/eller varningslampa (beror på installationen) då detektorn påverkas. TÄNDNING PÅ Vid larm - kontrollera omedelbart orsaken. Under felsökning kan larmsignalen kopplas bort under 4 minuter genom tryck på fjärrkontrollens knapp 1. Installatören av larmet kan ge Dig mer information om hur Daglarmet fungerar i just Din båt. 4

6 MANÖVERERING ANKARSPEL Under motorgång (tändningen på): Upplåsning före fällning: För att inte ankaret skall kunna fällas under gång genom oavsiktlig manöverering via larmets fjärrkontroll finns en elektronisk låsmekanism som först måste låsas upp: Tryck på knapp 2 i en sekund. Då låset öppnas börjar lamporna i larmets statuspanel att blinka i snabb takt i motfas. Låset är nu öppet i 5 minuter för fällning av ankaret (se nedan). Fällning av ankaret: Då tändningen är avslagen kan ankaret fällas utan föregående upplåsning! Tryck åter på knapp 2. Efter en sekund aktiveras styrsignalen till ankarspel. För ankarspel med fritt fall -funktion kan knappen nu släppas. För ankarspel med utmatning via motor hålles knappen intryckt tills önskad lin/kättinglängd matats ut. Hemtagning av ankaret: Tryck på knapp 3. Ankaret matas nu in med full hastighet tills knappen släpps. OBS! Anchormatic typ B1 har en frikopplingsmekanism som gör att man efter fällning av ankaret måste trycka 1 gång på upp-knappen för inkoppling av motorn igen. Därefter fungerar inmatning som ovan. Finjustering av ankarlina: Tryck på knapp 4. Ankaret matas nu in med lägre hastighet genom att ankarmotorn startas och stoppas i snabb takt. Tänk på att långsam matning sliter mer på ankarmotor och kontaktorer! OBS! Anchormatic typ B1 har en fördröjningsfunktion som gör att långsam inmatning inte kan användas! 5

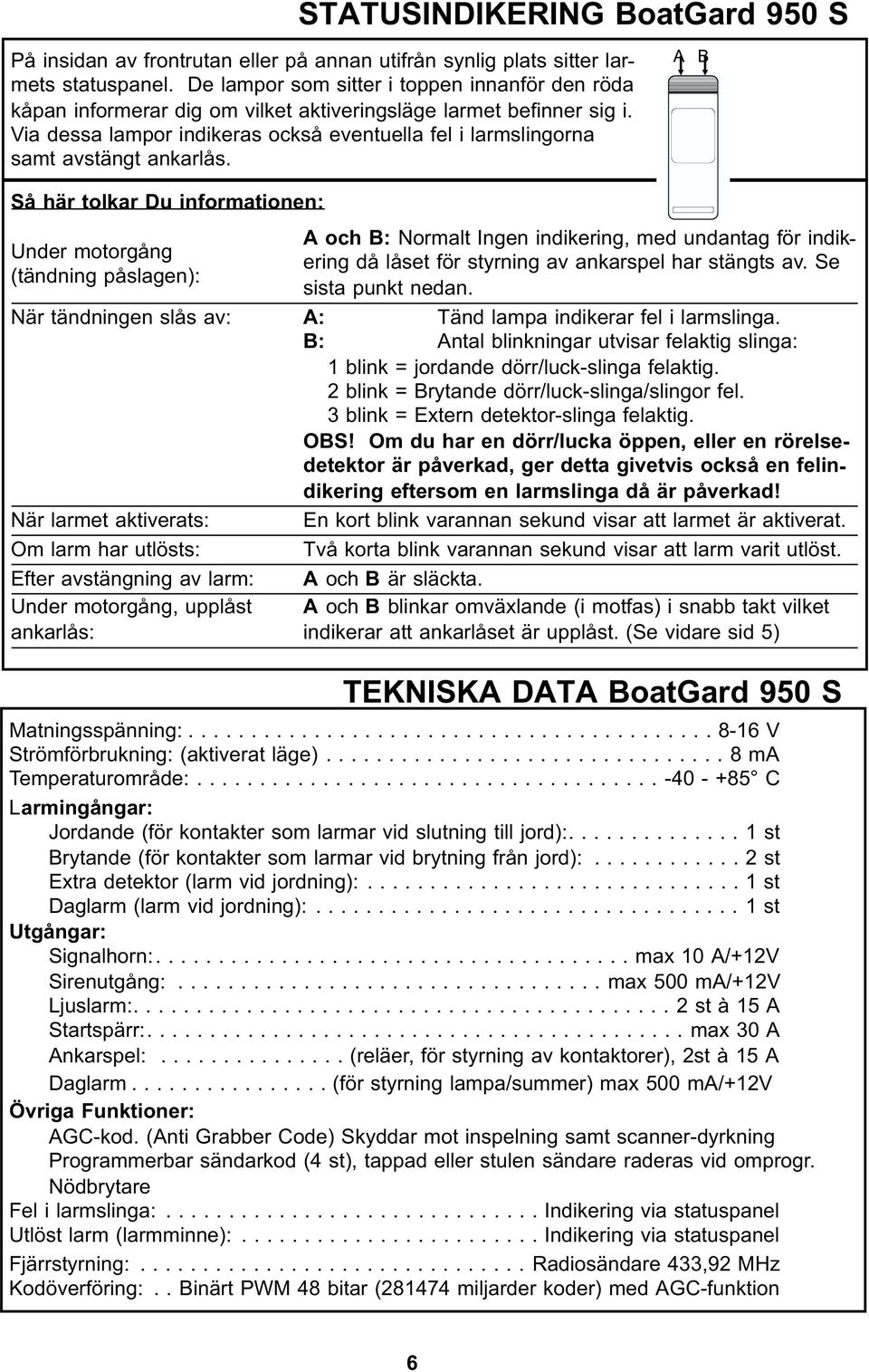

7 STATUSINDIKERING BoatGard 950 S På insidan av frontrutan eller på annan utifrån synlig plats sitter larmets statuspanel. De lampor som sitter i toppen innanför den röda kåpan informerar dig om vilket aktiveringsläge larmet befinner sig i. Via dessa lampor indikeras också eventuella fel i larmslingorna samt avstängt ankarlås. A B Så här tolkar Du informationen: Under motorgång (tändning påslagen): A och B: Normalt Ingen indikering, med undantag för indikering då låset för styrning av ankarspel har stängts av. Se sista punkt nedan. När tändningen slås av: A: Tänd lampa indikerar fel i larmslinga. B: Antal blinkningar utvisar felaktig slinga: 1 blink = jordande dörr/luck-slinga felaktig. 2 blink = Brytande dörr/luck-slinga/slingor fel. 3 blink = Extern detektor-slinga felaktig. OBS! Om du har en dörr/lucka öppen, eller en rörelsedetektor är påverkad, ger detta givetvis också en felindikering eftersom en larmslinga då är påverkad! När larmet aktiverats: En kort blink varannan sekund visar att larmet är aktiverat. Om larm har utlösts: Två korta blink varannan sekund visar att larm varit utlöst. Efter avstängning av larm: A och B är släckta. Under motorgång, upplåst ankarlås: A och B blinkar omväxlande (i motfas) i snabb takt vilket indikerar att ankarlåset är upplåst. (Se vidare sid 5) TEKNISKA DATA BoatGard 950 S Matningsspänning: V Strömförbrukning: (aktiverat läge)... 8 ma Temperaturområde: C Larmingångar: Jordande (för kontakter som larmar vid slutning till jord):....1 st Brytande (för kontakter som larmar vid brytning från jord):...2 st Extra detektor (larm vid jordning):... 1 st Daglarm (larm vid jordning):... 1 st Utgångar: Signalhorn:.... max10a/+12v Sirenutgång:...max500mA/+12V Ljuslarm:....2stà15A Startspärr:....max30A Ankarspel:...(reläer, för styrning av kontaktorer), 2st à 15 A Daglarm...(för styrning lampa/summer) max 500 ma/+12v Övriga Funktioner: AGC-kod. (Anti Grabber Code) Skyddar mot inspelning samt scanner-dyrkning Programmerbar sändarkod (4 st), tappad eller stulen sändare raderas vid omprogr. Nödbrytare Fel i larmslinga:... Indikering via statuspanel Utlöst larm (larmminne):... Indikering via statuspanel Fjärrstyrning:... Radiosändare 433,92 MHz Kodöverföring:.. Binärt PWM 48 bitar ( miljarder koder) med AGC-funktion 6
