1 Säkerhetsteknikcentralen STT1.2/ (9) ELSÄKERHETSEXAMEN SVARSSERIE Examen består av två delar. För avlagd examen krävs separat för båda delar ca 2/3 av det maximala poängtalet. Besvara alternativuppgifterna genom att anteckna + om du anser att påståendet är rätt, och om du anser att påståendet är fel, eller ingenting, om du är osäker på påståendets riktighet. Alternativ- och kompletteringsuppgifterna bedöms så, att för rätt svar får du 2 3 poäng/påstående beroende på påståendets viktighet. Svarar du fel på påståendet eller kompletteringsuppgiften, får du en felpoäng. För tomt streck får du 0 poäng. För skriftliga uppgifter och räkneuppgifter får du för helt rätt svar det poängtal som finns inom parentes bredvid uppgiften. I skriftliga uppgifter räcker det inte med att endast hänvisa till någon paragraf i bestämmelserna. För att avlägga examen behöver du ca 2/3 av det maximala poängtalet. Examensfrågorna har avfattats ur den utgångspunkten att de besvaras enligt kraven i de publikationer som ingår i examenskraven. Det är skäl att fästa uppmärksamhet vid orden alltid och minst, vilka kan ändra på påståendets innehåll. Som hjälpmedel får du använda allt annat material förutom tidigare examensfrågor och deras svar. Namn (Vänligen texta) Födelsetid Adress och telefon Underskrift

2 Säkerhetsteknikcentralen STT1.2/ (9) DEL I: Uppgifterna 1 8 Max. poängtalet: 60. Minsta poängtalet som krävs för avlagd examen: Elbehörighet 1 berättigar att + arbeta som ledare för elarbeten i monteringsarbete av en elanläggning för lågspänning. (2 poäng) + arbeta som driftsledare för en elanläggning av klass 2c. (2 poäng) - alltid som övervakare av elsäkerheten under arbetstiden. (2 poäng) (HIMb , HIMb 517 2, SFS 6002 bilaga X.4) 2. Den som innehar en elanläggning skall + sörja för att de brister och fel som upptäckts i anläggningen avhjälps tillräckligt snabbt. (2 poäng) (HIMb 517/10 ) - sörja för att anläggningen genomgår periodisk besiktning med 15 års intervaller, när det gäller en elanläggning med högst 1000 V nominell spänning i en industrifastighet vars anslutningseffekt är över1600 kva. (2 poäng) (HIMb 517/12 ) utnämna en driftsledare, som alltid skall vara anställd av elanläggningens innehavare, när det gäller en elanläggning med högst 1000 V i en industrifastighet vars anslutningseffekt är över 1600 kva. (2 poäng) (HIMb 516/2, 3 ) 3. Som spänningsarbete anses - att man oavsiktligt hamnar till spänningsarbetsområdet och/eller berör spänningsförande delar (3 poäng) (SFS 6002/Bilaga Y/Y5) - att man konstaterar spänningslösheten av konstruktion, när kapslingsklassen är IPXXB. (3 poäng) (SFS 6002/tabell Y.2) + att man lösgör en spänningsförande ledare från radklämma. (3 poäng) (SFS 6002/tabell Y3)

3 Säkerhetsteknikcentralen STT1.2/ (9) 4. I standarden om säkerhet vid elarbeten avses med närområde - området framför elhuvudcentralen. (2 poäng) + ett avgränsat område som omger spänningsarbetsområdet. (2 poäng) - ett område omkring spänningsförande delar inom vilket den isolationsnivå som skall förhindra elchock inte är säkerställd när man når till området utan skyddsåtgärder. (2 poäng) (SFS 6002/3.3.3) 5. Till övervakare av elsäkerheten under arbetstiden får utnämnas - en arbetsledare som arbetar på byrån av en elentreprenörsaffär (2 poäng) + en ledare för elarbeten som deltar i utförandet av elarbeten. (2 poäng) - en sommarpraktikant som studerar elbranschen i yrkesinstitut och har fått utbildning i säkerheten vid elarbeten men har ingen tidigare arbetserfarenhet av elarbeten. (2 poäng) (SFS 6002/5.2.1)

4 Säkerhetsteknikcentralen STT1.2/ (9) 6. Besvara följande påståenden enligt anvisningarna på framsidan: - En skyddsskärm i en spänningsförande anläggning som inte har beröringsskydd får placeras på sin plats av en för uppgiften instruerad person som inte har utbildning eller arbetserfarenhet inom elbranschen. (3 poäng) (SFS 6002/tabell Y.2) + Spänningsarbeten som utförs på friledningar måste alltid göras av minst två yrkespersoner inom elbranschen som har arbetsmetodvis skolning i spänningsarbetet i fråga. (3 poäng) (SFS 6002/tabell Y.3 och anslutande exempel) + Utförande av spänningsarbete i högspänningsanläggningar kräver alltid en arbetsgrupp med minst två yrkespersoner, som har fått skolning i spänningsarbete. (3 poäng) (SFS 6002/ Y.10) 7. Arbetsjordning skall göras när man arbetar + vid högspänningsluftledningar. (3 poäng) + vid friledningar med lågspänning (3 poäng) - vid motorutgång för en 63 A gruppcentral. (3 poäng) (SFS 6002/6.2.4) 8. Måttet för avståndet till yttre gränsen av spänningsarbetsområdet - är vid lågspänningsanläggningar alltid 0,2 m. (3 poäng) (SFS 6002/tabell Y.1) + är vid lågspänningsluftledningar 0,5 m. (3 poäng) (SFS 6002/tabell Y.1) + är vid 20 kv luftledningar åtminstone 1,0 m. (3 poäng) (SFS 6002/tabell Y.1)

5 Säkerhetsteknikcentralen STT1.2/ (9) DEL II: Uppgifterna 9 18 Max. poängtalet: 64 Minsta poängtalet som krävs för avlagd examen: Till materiel av överspänningskategori III hör + installationsströmställare och uttag i den fasta installationen. (2 poäng) - hushållsapparater. (2 poäng) + fördelningscentraler. (2 poäng) (SFS 6000/ ) 10. I nybyggnader - skall huvudpotentialutjämningsledarens area vara minst 16 mm 2 koppar. (2 poäng)(sfs 6000/ ) - får i ett TN-system i fast installerade ledningar användas en PEN-ledare, om ledarnas area är minst 6 mm 2 Cu. (2 poäng)(sfs 6000/ ) - skall tilläggspotentialutjämningsledarens area vara minst 4 mm 2 Cu, om ledaren är mekaniskt skyddad. (2 poäng)(sfs 6000/ ) + får kabelhyllor inte användas som skyddsledare. (2 poäng)(sfs 6000/543.2) 11. Vad är avsikten med jordningar ur elsäkerhetssynpunkt? (8 poäng) Svar: Ur elsäkerhetssynpunkt är avsikten med jordningar att begränsa förekommande beröringsspänningar och stegspänningar vid fel* att hindra överföring av farliga spänningar från det ena systemet till det andra* att hindra farliga läckströmmar, gnistor och ljusbåg från att uppstå skapa funktionsförutsättningar för jordslutnings- och felskydd. D1/54.1

6 Säkerhetsteknikcentralen STT1.2/ (9) 12. Som skyddsjordledare skall vanligen gul-grönrandig ledare användas. I vilka fall är det tillåtet att som skyddsledare använda en ledare av annan färg och på vilket sätt skall ledarna i dylika fall märkas? (6 poäng) Svar: I kablar med över 5 ledare, skall var och en ledare kunna identifieras av ledarfärgen eller en nummer i enlighet med SFS-EN Då en numrerad ledare används som skyddsledare eller neutralledare, skall ledarändar vid var och en anslutningspunkt förses med gul-grön respektive blå tilläggsmärkning. (2 poäng) (SFS 6000/ ) Mantlade enledarkablar och isolerade ledare i enlighet med relevanta standarder som inte finns att fås med gul-grön eller blå isolering som t.ex. vid ledarareor över 16 mm 2, kan man använda som skyddsledare, om man förser alla anslutningspunkter med gul-grön tilläggsmärkning. (2 poäng) (SFS 6000/ ) Användning av färger för identifiering krävs inte för kablars koncentriska ledare och metallmantel eller armering som används som skyddsledare i kabel. (2 poäng) (SFS 6000/ )

7 Säkerhetsteknikcentralen STT1.2/ (9) 13. I anläggningar för över 1000 V - skall vätskekylda transformatorer i inomhusinstallationer alltid förses med en egen oljegrop eller en kombination av en egen oljegop och en gemensam uppsamlingstank. (2 poäng) (SFS 6001/ ) + skall kapslingar, kanaler, fördjupningar eller schakt placerade under rum med SF 6 -anläggningar och med förbindelse till dessa kunna ventileras. (2 poäng) (SFS 6001/7.7.2) + skall ingångsdörrarna av driftrum alltid öppnas utåt. (2 poäng) (SFS 6001/6.5.5) 14. I nyinstallationer för över 1000 V + skall läget för jordningsfrånskiljarens kontakter kunna granskas antingen med hjälp av ett direkt synligt frånskiljningsavstånd eller med hjälp av mekanisk lägesindikering. (2 poäng) (SFS 6001/ ) + skall jordningsfrånskiljare installeras så att de inte oavsiktligt kan manövreras genom tryck på manöverlänkarna. (2 poäng) (SFS 6001/ ) + skall jordningsfrånskiljare som manövreras genom hjälpenergi vara försedda med lokal möjlighet för slutning och öppning.(2 poäng) (SFS 6001/8.1.10) 15. I installationer för över V - skall höjden för elområdets inhägnad vara minst 3 m. (2 poäng) (SFS 6001/6.2.6) - får de icke-beröringsskyddade blanka spänningsförande delarna av öppna utomhusinstallationer innanför inhägnaden vid anläggningar för 10 kv vara på 2,75 m avstånd från markytan. (2 poäng) (SFS 6001/6.2) + anses de spänningsförande delarna av ett i eldriftrum placerat ställverk vara tillförlitligt avskiljade från annat eldriftrum, om ställverkets kapslingsklass är minst IP 2X. (2 poäng) (SFS 6001/ )

8 Säkerhetsteknikcentralen STT1.2/ (9) 16. Vid luftledningar + Ledare i luftledning får inte finnas ovanför någon del av en uppvärmd byggnad (2 poäng) (SFS-handbok 601/ ) + När en luftledning går över en väg som hör till nätverket för speciellt höga transporter, skall ledningens avstånd från vägen uppfylla de krav som vägmyndigheten i Finland har ställt. (2 poäng) (SFS-handbok 601/ /FI.1) - Avståndet från en luftledningsstolpe till vägens kant skall vara minst 4 meter. (2 poäng) (SFS-handbok 601/ /FI.1) 17. Fyll i: Vågräta avståndet från en 20 kv luftledning till en balkong i flervåningshus skall vara minst 5,22 m. (2 poäng) (SFS-handbok 601/ ) Avståndet mellan lågspänningshängspiralkabeln och fasledarna för en 20 kv friledning vid sambyggnadsstolpskonstruktioner skall vara minst 1,72 m. (2 poäng) (SFS-handbok 601/ /tabell 1) En ny lågspänningshängspiralkabel som går över en privat väg skall vara på minst 5,5 m avstånd från markytan. (2 poäng) (SFS-handbok 601/ )

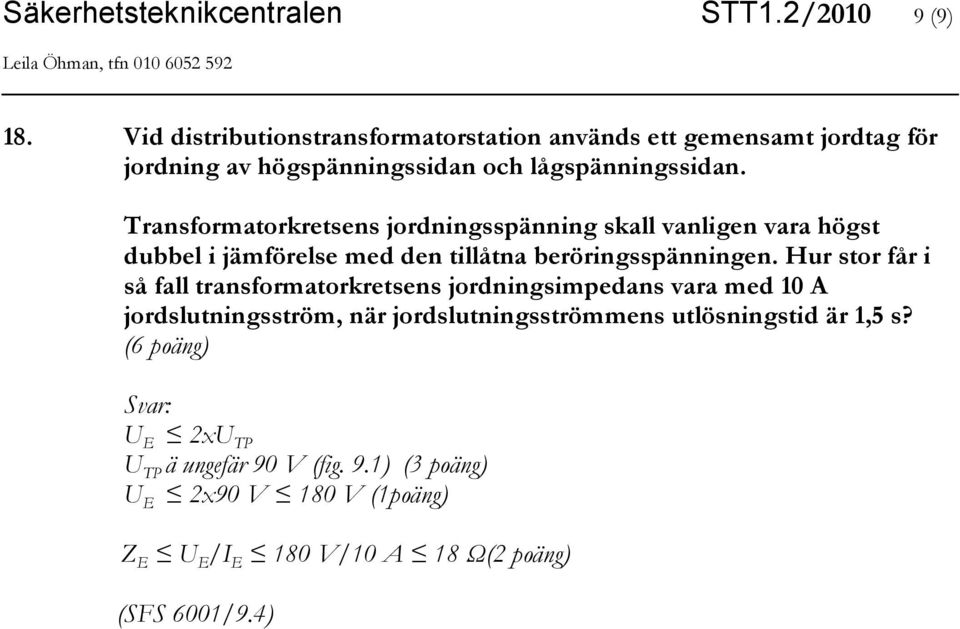

9 Säkerhetsteknikcentralen STT1.2/ (9) 18. Vid distributionstransformatorstation används ett gemensamt jordtag för jordning av högspänningssidan och lågspänningssidan. Transformatorkretsens jordningsspänning skall vanligen vara högst dubbel i jämförelse med den tillåtna beröringsspänningen. Hur stor får i så fall transformatorkretsens jordningsimpedans vara med 10 A jordslutningsström, när jordslutningsströmmens utlösningstid är 1,5 s? (6 poäng) Svar: U E 2xU TP U TP ä ungefär 90 V (fig. 9.1) (3 poäng) U E 2x90 V 180 V (1poäng) Z E U E /I E 180 V/10 A 18 Ω(2 poäng) (SFS 6001/9.4)
