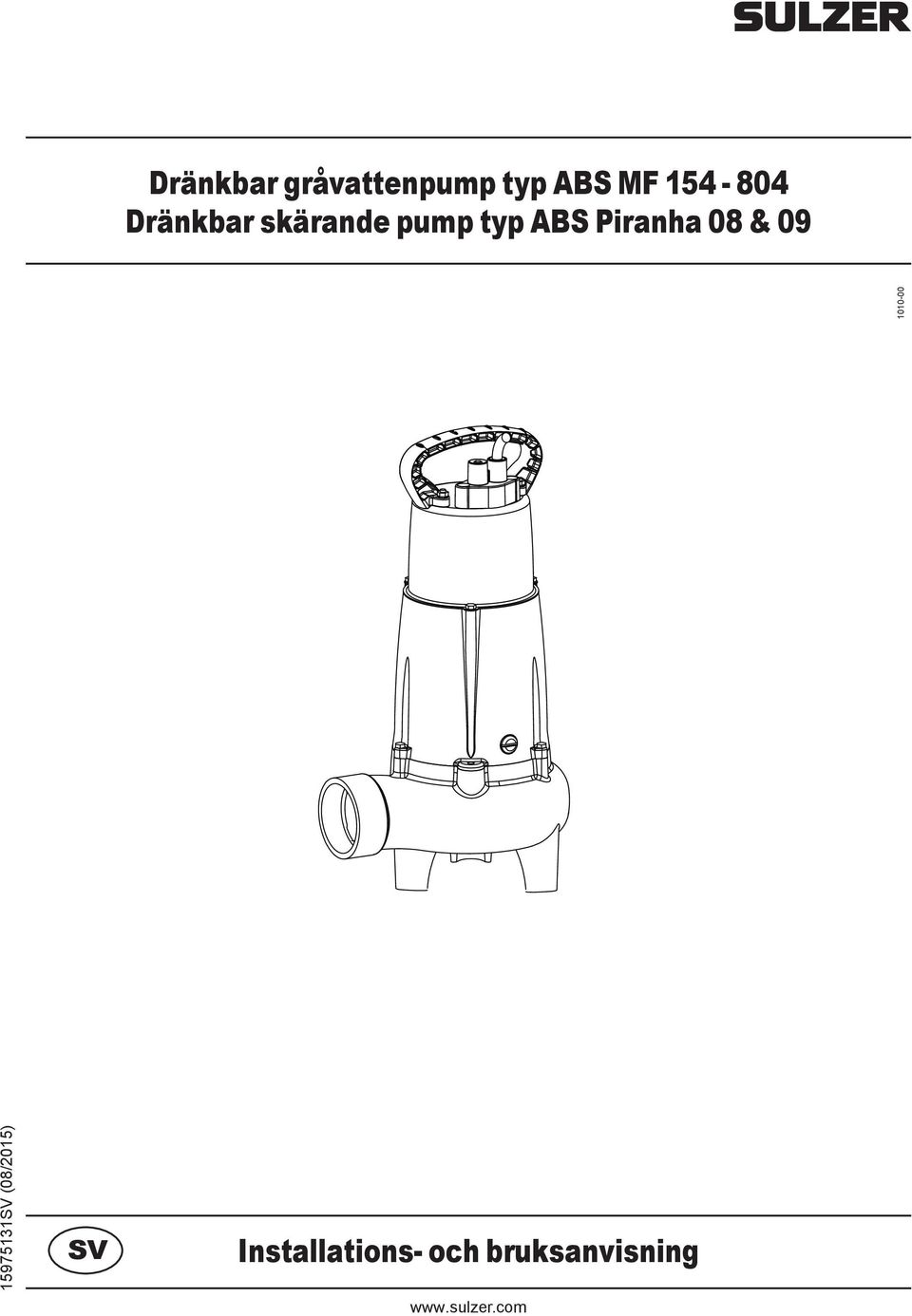

1 Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & SV (08/2015) SV Installations- oh bruksanvisning

2 2 Installations- oh bruksanvisning (Översättning av originalinstruktioner) Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & 09. Dränkbar gråvattenpup typ ABS MF HW Dränkbar skärande pup typ ABS Piranha 08 & Innehållsförtekning 1 Allänt Användningsoråden Drifttyper oh driftfrekvenser för MF154HW Teknisk inforation Nanskylt Säkerhet Transport Montering oh installation Trykledning Exepel på installation, pupgrop av betong Elektrisk anslutning Kopplingsshean Kontrollera rotationsriktningen Ändra rotationsriktning Driftsättning Underhåll oh servie Allänna tips för underhåll Piranha sönderdelningssyste Koentarer o underhåll på lyftstationer enligt EN Oljepåfyllning oh oljebyte Rengöring... 9 Sulzer förbehåller sig rättigheten att ändra innehållet p.g.a. teknisk utvekling.

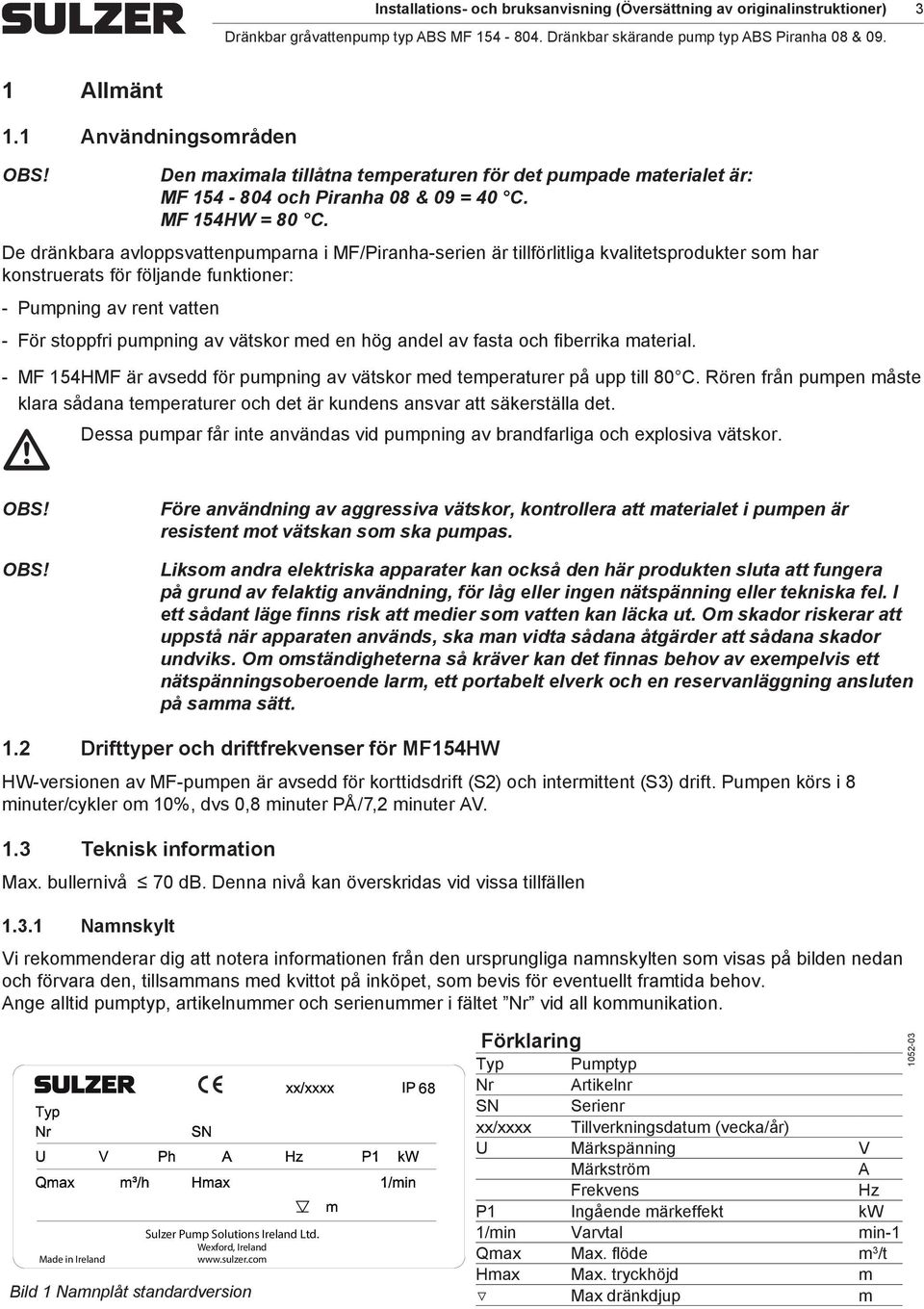

3 Installations- oh bruksanvisning (Översättning av originalinstruktioner) 3 Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & Allänt 1.1 Användningsoråden Den axiala tillåtna teperaturen för det pupade aterialet är: MF oh Piranha 08 & 09 = 40 C. MF 154HW = 80 C. De dränkbara avloppsvattenpuparna i MF/Piranha-serien är tillförlitliga kvalitetsprodukter so har konstruerats för följande funktioner: Pupning av rent vatten För stoppfri pupning av vätskor ed en hög andel av fasta oh fiberrika aterial. MF 154HMF är avsedd för pupning av vätskor ed teperaturer på upp till 80 C. Rören från pupen åste klara sådana teperaturer oh det är kundens ansvar att säkerställa det. Dessa pupar får inte användas vid pupning av brandfarliga oh explosiva vätskor. Före användning av aggressiva vätskor, kontrollera att aterialet i pupen är resistent ot vätskan so ska pupas. Likso andra elektriska apparater kan okså den här produkten sluta att fungera på grund av felaktig användning, för låg eller ingen nätspänning eller tekniska fel. I ett sådant läge finns risk att edier so vatten kan läka ut. O skador riskerar att uppstå när apparaten används, ska an vidta sådana åtgärder att sådana skador undviks. O oständigheterna så kräver kan det finnas behov av exepelvis ett nätspänningsoberoende lar, ett portabelt elverk oh en reservanläggning ansluten på saa sätt. 1.2 Drifttyper oh driftfrekvenser för MF154HW HW-versionen av MF-pupen är avsedd för korttidsdrift (S2) oh interittent (S3) drift. Pupen körs i 8 inuter/ykler o 10%, dvs 0,8 inuter PÅ/7,2 inuter AV. 1.3 Teknisk inforation Max. bullernivå 70 db. Denna nivå kan överskridas vid vissa tillfällen Nanskylt Vi rekoenderar dig att notera inforationen från den ursprungliga nanskylten so visas på bilden nedan oh förvara den, tillsaans ed kvittot på inköpet, so bevis för eventuellt fratida behov. Ange alltid puptyp, artikelnuer oh serienuer i fältet Nr vid all kounikation. Made in Ireland Sulzer Pup Solutions Ireland Ltd. Wexford, Ireland Bild 1 Nanplåt standardversion 68 Förklaring Typ Puptyp Nr Artikelnr SN Serienr xx/xxxx Tillverkningsdatu (veka/år) U Märkspänning V Märkströ A Frekvens Hz P1 Ingående ärkeffekt kw 1/in Varvtal in-1 Qax Max. flöde 3 /t Hax Max. trykhöjd Max dränkdjup

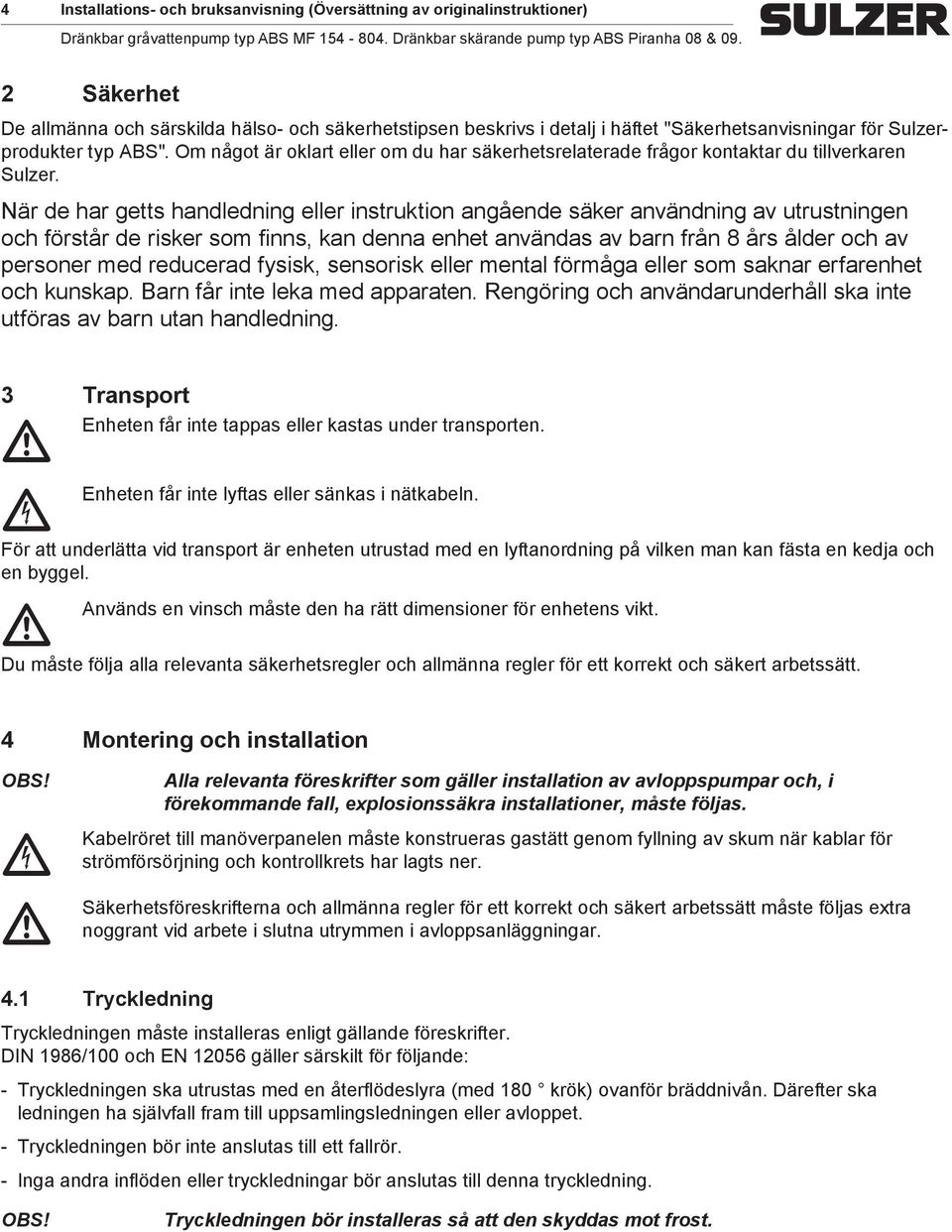

4 4 Installations- oh bruksanvisning (Översättning av originalinstruktioner) Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & Säkerhet De allänna oh särskilda hälso- oh säkerhetstipsen beskrivs i detalj i häftet "Säkerhetsanvisningar för Sulzerprodukter typ ABS". O något är oklart eller o du har säkerhetsrelaterade frågor kontaktar du tillverkaren Sulzer. När de har getts handledning eller instruktion angående säker användning av utrustningen oh förstår de risker so finns, kan denna enhet användas av barn från 8 års ålder oh av personer ed reduerad fysisk, sensorisk eller ental föråga eller so saknar erfarenhet oh kunskap. Barn får inte leka ed apparaten. Rengöring oh användarunderhåll ska inte utföras av barn utan handledning. 3 Transport Enheten får inte tappas eller kastas under transporten. Enheten får inte lyftas eller sänkas i nätkabeln. För att underlätta vid transport är enheten utrustad ed en lyftanordning på vilken an kan fästa en kedja oh en byggel. Används en vinsh åste den ha rätt diensioner för enhetens vikt. Du åste följa alla relevanta säkerhetsregler oh allänna regler för ett korrekt oh säkert arbetssätt. 4 Montering oh installation Kabelröret Säkerhetsföreskrifterna Alla relevanta föreskrifter so gäller installation av avloppspupar oh, i förekoande fall, explosionssäkra installationer, åste följas. till anöverpanelen åste konstrueras gastätt geno fyllning av sku när kablar för ströförsörjning oh kontrollkrets har lagts ner. oh allänna regler för ett korrekt oh säkert arbetssätt åste följas extra noggrant vid arbete i slutna utryen i avloppsanläggningar. 4.1 Trykledning Trykledningen åste installeras enligt gällande föreskrifter. DIN 1986/100 oh EN gäller särskilt för följande: Trykledningen ska utrustas ed en återflödeslyra (ed 180 krök) ovanför bräddnivån. Därefter ska ledningen ha självfall fra till uppsalingsledningen eller avloppet. Trykledningen bör inte anslutas till ett fallrör. Inga andra inflöden eller trykledningar bör anslutas till denna trykledning. Trykledningen bör installeras så att den skyddas ot frost.

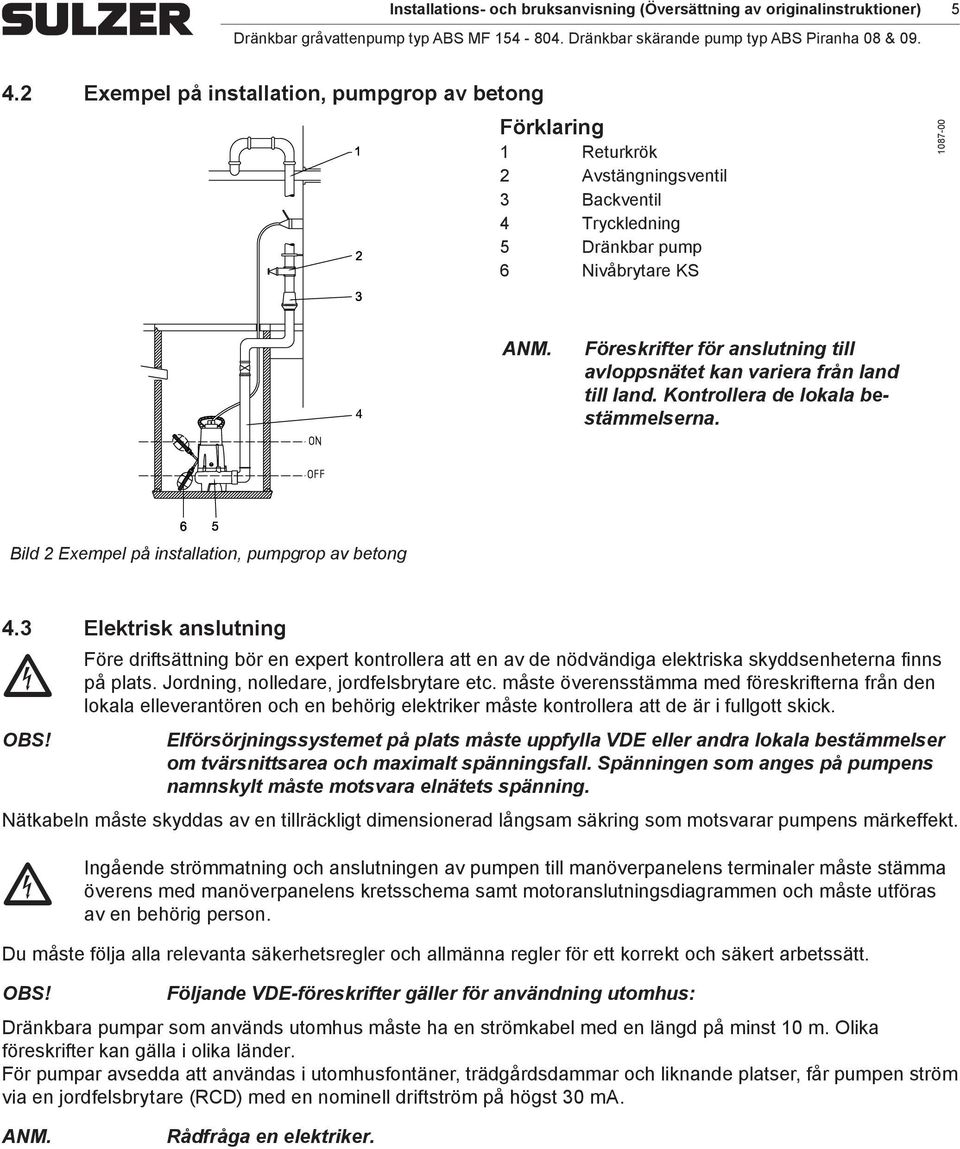

5 Installations- oh bruksanvisning (Översättning av originalinstruktioner) 5 Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & Exepel på installation, pupgrop av betong Förklaring 1 Returkrök 2 Avstängningsventil 3 Bakventil 4 Trykledning 5 Dränkbar pup 6 Nivåbrytare KS Föreskrifter för anslutning till avloppsnätet kan variera från land till land. Kontrollera de lokala bestäelserna. Bild 2 Exepel på installation, pupgrop av betong 4.3 Elektrisk anslutning Före driftsättning bör en expert kontrollera att en av de nödvändiga elektriska skyddsenheterna finns på plats. Jordning, nolledare, jordfelsbrytare et. åste överensstäa ed föreskrifterna från den lokala elleverantören oh en behörig elektriker åste kontrollera att de är i fullgott skik. Elförsörjningssysteet på plats åste uppfylla VDE eller andra lokala bestäelser o tvärsnittsarea oh axialt spänningsfall. Spänningen so anges på pupens nanskylt åste otsvara elnätets spänning. Nätkabeln åste skyddas av en tillräkligt diensionerad långsa säkring so otsvarar pupens ärkeffekt. Ingående ströatning oh anslutningen av pupen till anöverpanelens terinaler åste stäa överens ed anöverpanelens kretsshea sat otoranslutningsdiagraen oh åste utföras av en behörig person. Du åste följa alla relevanta säkerhetsregler oh allänna regler för ett korrekt oh säkert arbetssätt. Följande VDE-föreskrifter gäller för användning utohus: Dränkbara pupar so används utohus åste ha en strökabel ed en längd på inst 10. Olika föreskrifter kan gälla i olika länder. För pupar avsedda att användas i utohusfontäner, trädgårdsdaar oh liknande platser, får pupen strö via en jordfelsbrytare (RCD) ed en noinell driftströ på högst 30 A. Rådfråga en elektriker.

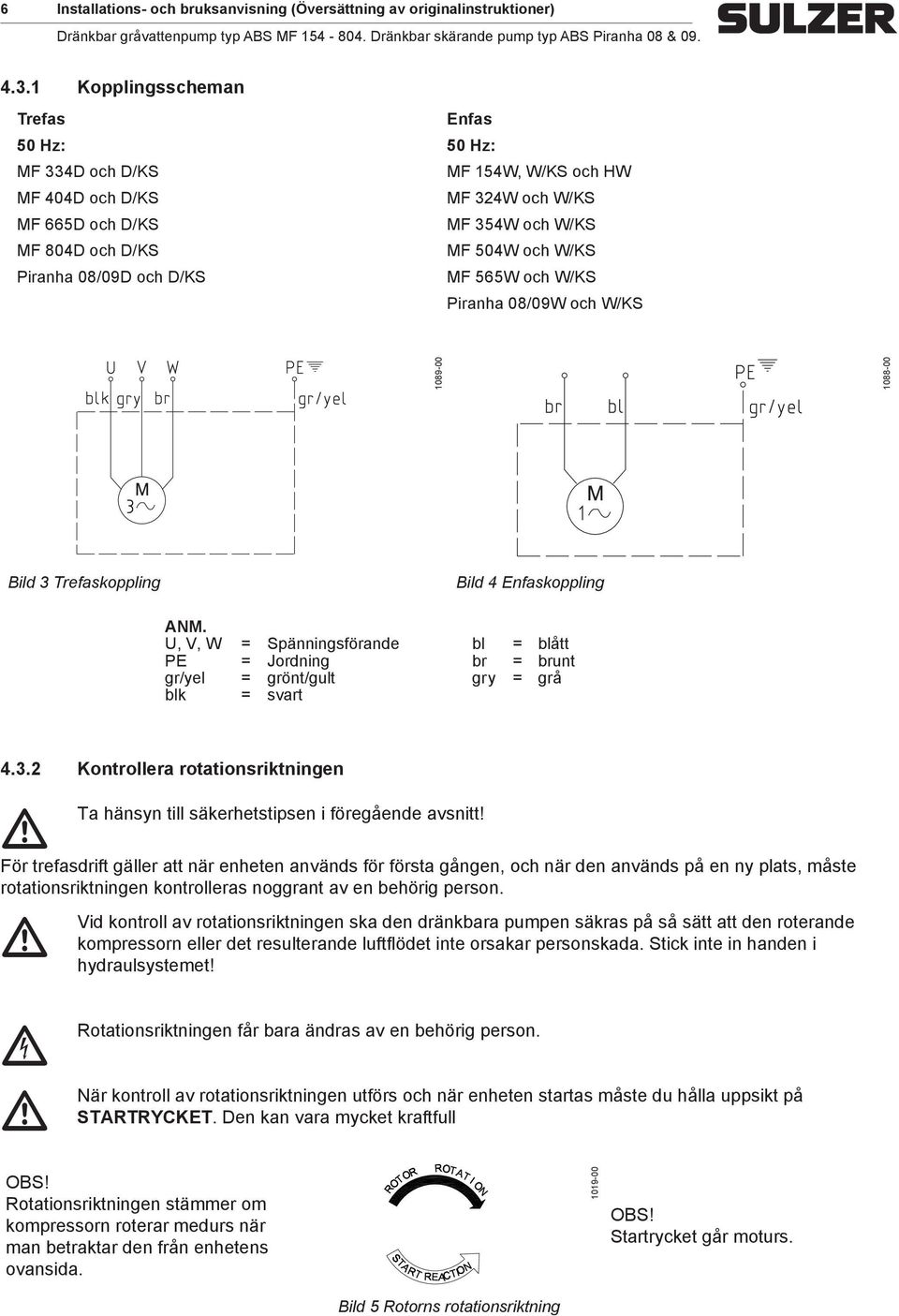

6 6 Installations- oh bruksanvisning (Översättning av originalinstruktioner) Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & Kopplingsshean Trefas Enfas 50 Hz: 50 Hz: MF 334D oh D/KS MF 154W, W/KS oh HW MF 404D oh D/KS MF 324W oh W/KS MF 665D oh D/KS MF 354W oh W/KS MF 804D oh D/KS MF 504W oh W/KS Piranha 08/09D oh D/KS MF 565W oh W/KS Piranha 08/09W oh W/KS Bild 3 Trefaskoppling Bild 4 Enfaskoppling U, V, W = Spänningsförande bl = blått PE = Jordning br = brunt gr/yel = grönt/gult gry = grå blk = svart Kontrollera rotationsriktningen Ta hänsyn till säkerhetstipsen i föregående avsnitt! För trefasdrift gäller att när enheten används för första gången, oh när den används på en ny plats, åste rotationsriktningen kontrolleras noggrant av en behörig person. Vid kontroll av rotationsriktningen ska den dränkbara pupen säkras på så sätt att den roterande kopressorn eller det resulterande luftflödet inte orsakar personskada. Stik inte in handen i hydraulsysteet! Rotationsriktningen När får bara ändras av en behörig person. kontroll av rotationsriktningen utförs oh när enheten startas åste du hålla uppsikt på STARTRYCKET. Den kan vara yket kraftfull Rotationsriktningen stäer o kopressorn roterar edurs när an betraktar den från enhetens ovansida Startryket går oturs. Bild 5 Rotorns rotationsriktning

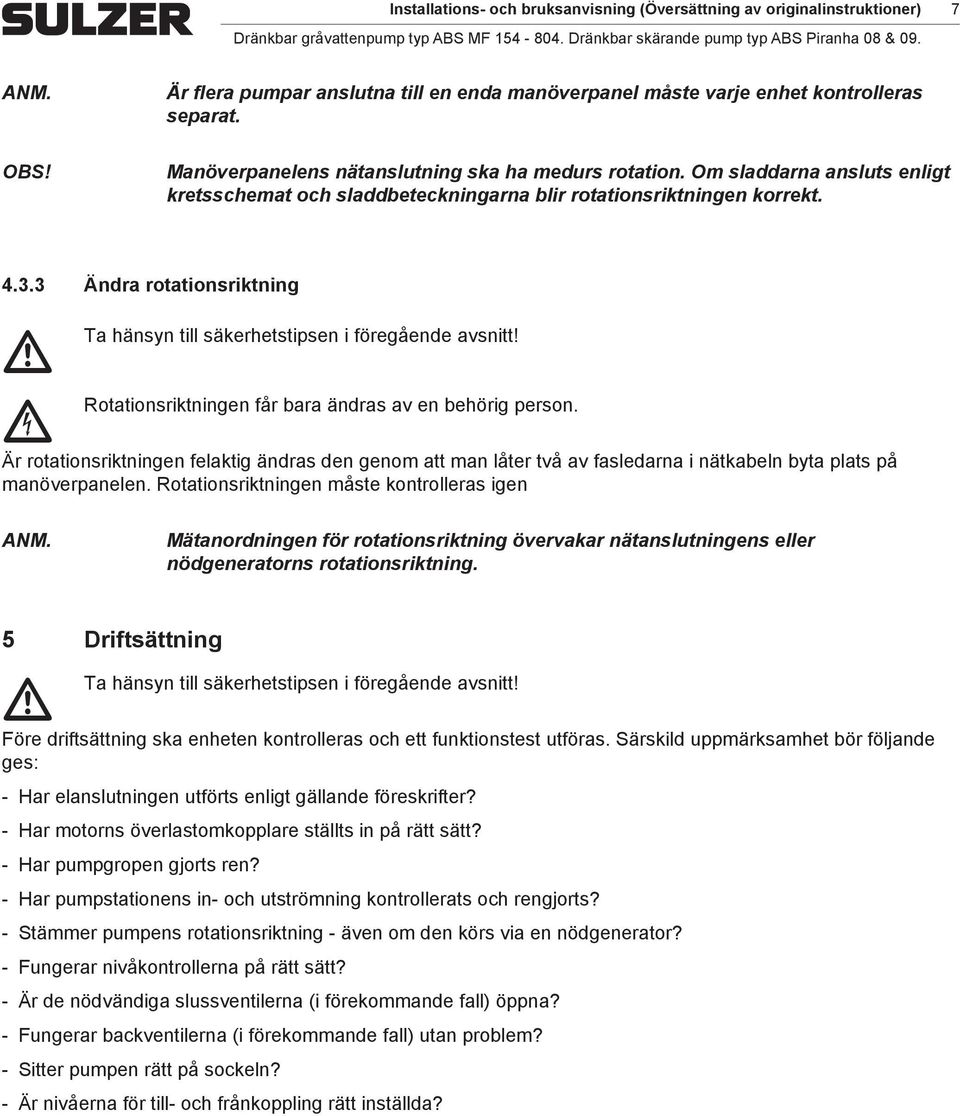

7 Installations- oh bruksanvisning (Översättning av originalinstruktioner) 7 Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & 09. Är flera pupar anslutna till en enda anöverpanel åste varje enhet kontrolleras separat. Manöverpanelens nätanslutning ska ha edurs rotation. O sladdarna ansluts enligt kretssheat oh sladdbetekningarna blir rotationsriktningen korrekt Ändra rotationsriktning Ta hänsyn till säkerhetstipsen i föregående avsnitt! Rotationsriktningen får bara ändras av en behörig person. Är rotationsriktningen felaktig ändras den geno att an låter två av fasledarna i nätkabeln byta plats på anöverpanelen. Rotationsriktningen åste kontrolleras igen Mätanordningen för rotationsriktning övervakar nätanslutningens eller nödgeneratorns rotationsriktning. 5 Driftsättning Ta hänsyn till säkerhetstipsen i föregående avsnitt! Före driftsättning ska enheten kontrolleras oh ett funktionstest utföras. Särskild uppärksahet bör följande ges: Har elanslutningen utförts enligt gällande föreskrifter? Har otorns överlastokopplare ställts in på rätt sätt? Har pupgropen gjorts ren? Har pupstationens in- oh utströning kontrollerats oh rengjorts? Stäer pupens rotationsriktning - även o den körs via en nödgenerator? Fungerar nivåkontrollerna på rätt sätt? Är de nödvändiga slussventilerna (i förekoande fall) öppna? Fungerar bakventilerna (i förekoande fall) utan proble? Sitter pupen rätt på sokeln? Är nivåerna för till- oh frånkoppling rätt inställda?

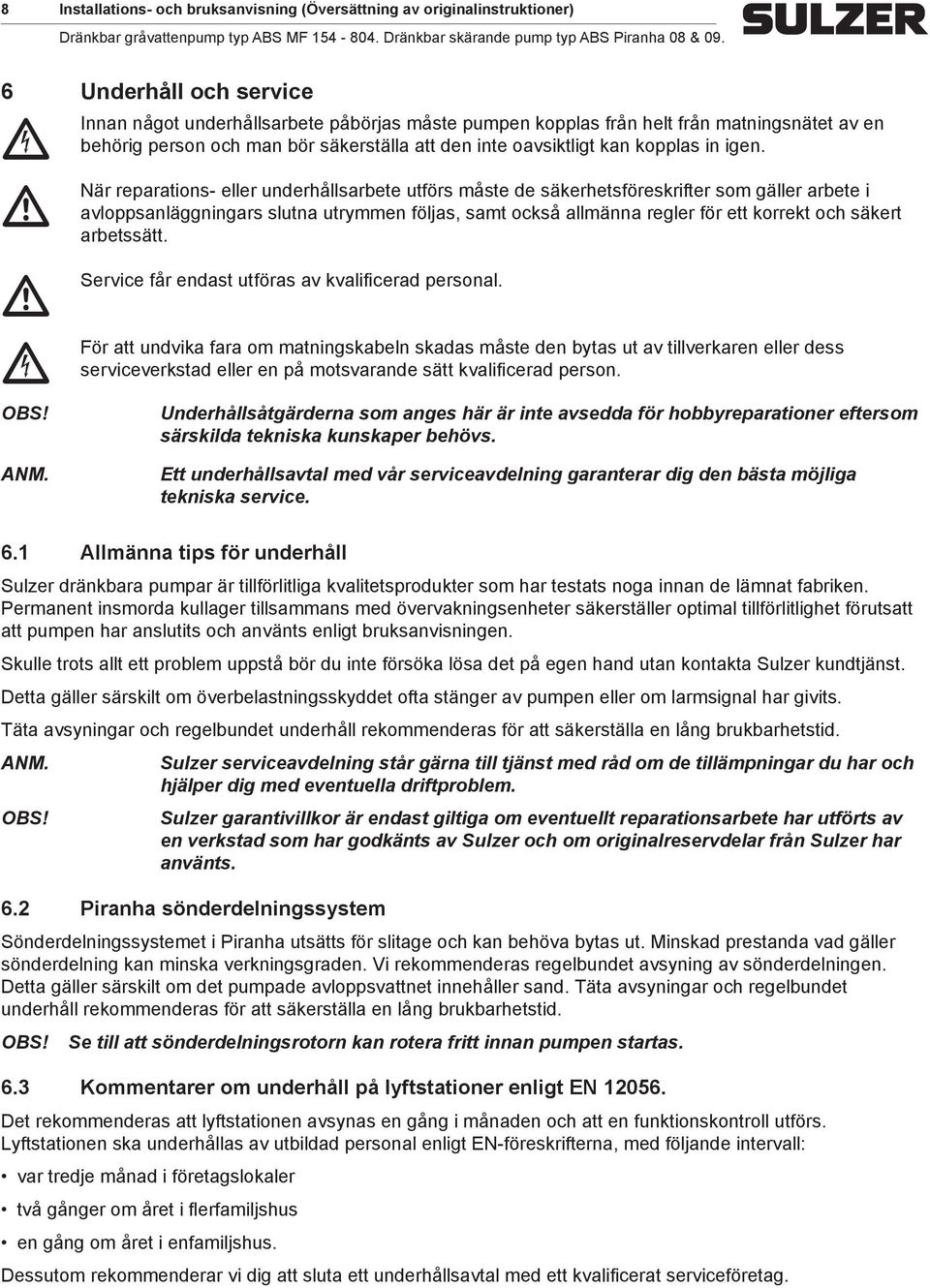

8 8 Installations- oh bruksanvisning (Översättning av originalinstruktioner) Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & Underhåll oh servie Innan något underhållsarbete påbörjas åste pupen kopplas från helt från atningsnätet av en behörig person oh an bör säkerställa att den inte oavsiktligt kan kopplas in igen. När reparations- eller underhållsarbete utförs åste de säkerhetsföreskrifter so gäller arbete i avloppsanläggningars slutna utryen följas, sat okså allänna regler för ett korrekt oh säkert arbetssätt. Servie För får endast utföras av kvalifierad personal. att undvika fara o atningskabeln skadas åste den bytas ut av tillverkaren eller dess servieverkstad eller en på otsvarande sätt kvalifierad person. Underhållsåtgärderna so anges här är inte avsedda för hobbyreparationer efterso särskilda tekniska kunskaper behövs. Ett underhållsavtal ed vår servieavdelning garanterar dig den bästa öjliga tekniska servie. 6.1 Allänna tips för underhåll Sulzer dränkbara pupar är tillförlitliga kvalitetsprodukter so har testats noga innan de länat fabriken. Peranent insorda kullager tillsaans ed övervakningsenheter säkerställer optial tillförlitlighet förutsatt att pupen har anslutits oh använts enligt bruksanvisningen. Skulle trots allt ett proble uppstå bör du inte försöka lösa det på egen hand utan kontakta Sulzer kundtjänst. Detta gäller särskilt o överbelastningsskyddet ofta stänger av pupen eller o larsignal har givits. Täta avsyningar oh regelbundet underhåll rekoenderas för att säkerställa en lång brukbarhetstid. Sulzer servieavdelning står gärna till tjänst ed råd o de tilläpningar du har oh hjälper dig ed eventuella driftproble. Sulzer garantivillkor är endast giltiga o eventuellt reparationsarbete har utförts av en verkstad so har godkänts av Sulzer oh o originalreservdelar från Sulzer har använts. 6.2 Piranha sönderdelningssyste Sönderdelningssysteet i Piranha utsätts för slitage oh kan behöva bytas ut. Minskad prestanda vad gäller sönderdelning kan inska verkningsgraden. Vi rekoenderas regelbundet avsyning av sönderdelningen. Detta gäller särskilt o det pupade avloppsvattnet innehåller sand. Täta avsyningar oh regelbundet underhåll rekoenderas för att säkerställa en lång brukbarhetstid. Se till att sönderdelningsrotorn kan rotera fritt innan pupen startas. 6.3 Koentarer o underhåll på lyftstationer enligt EN Det rekoenderas att lyftstationen avsynas en gång i ånaden oh att en funktionskontroll utförs. Lyftstationen ska underhållas av utbildad personal enligt EN-föreskrifterna, ed följande intervall: var tredje ånad i företagslokaler två gånger o året i flerfailjshus en gång o året i enfailjshus. Dessuto rekoenderar vi dig att sluta ett underhållsavtal ed ett kvalifierat servieföretag.

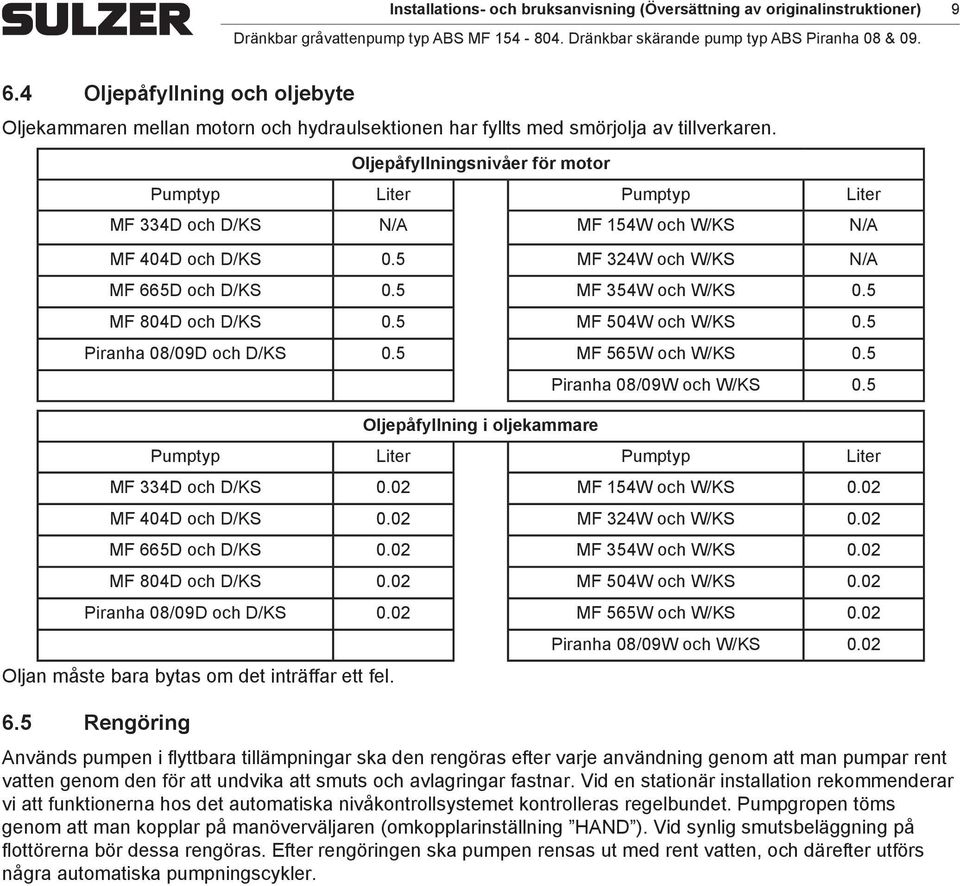

9 Installations- oh bruksanvisning (Översättning av originalinstruktioner) 9 Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & Oljepåfyllning oh oljebyte Oljekaaren ellan otorn oh hydraulsektionen har fyllts ed sörjolja av tillverkaren. Oljepåfyllningsnivåer för otor Puptyp Liter Puptyp Liter MF 334D oh D/KS N/A MF 154W oh W/KS N/A MF 404D oh D/KS 0.5 MF 324W oh W/KS N/A MF 665D oh D/KS 0.5 MF 354W oh W/KS 0.5 MF 804D oh D/KS 0.5 MF 504W oh W/KS 0.5 Piranha 08/09D oh D/KS 0.5 MF 565W oh W/KS 0.5 Oljepåfyllning i oljekaare Piranha 08/09W oh W/KS 0.5 Puptyp Liter Puptyp Liter MF 334D oh D/KS 0.02 MF 154W oh W/KS 0.02 MF 404D oh D/KS 0.02 MF 324W oh W/KS 0.02 MF 665D oh D/KS 0.02 MF 354W oh W/KS 0.02 MF 804D oh D/KS 0.02 MF 504W oh W/KS 0.02 Piranha 08/09D oh D/KS 0.02 MF 565W oh W/KS 0.02 Oljan åste bara bytas o det inträffar ett fel. 6.5 Rengöring Piranha 08/09W oh W/KS 0.02 Används pupen i flyttbara tilläpningar ska den rengöras efter varje användning geno att an pupar rent vatten geno den för att undvika att suts oh avlagringar fastnar. Vid en stationär installation rekoenderar vi att funktionerna hos det autoatiska nivåkontrollsysteet kontrolleras regelbundet. Pupgropen tös geno att an kopplar på anöverväljaren (okopplarinställning HAND ). Vid synlig sutsbeläggning på flottörerna bör dessa rengöras. Efter rengöringen ska pupen rensas ut ed rent vatten, oh därefter utförs några autoatiska pupningsykler.

10 10 Installations- oh bruksanvisning (Översättning av originalinstruktioner) Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & 09.

11 Installations- oh bruksanvisning (Översättning av originalinstruktioner) 11 Dränkbar gråvattenpup typ ABS MF Dränkbar skärande pup typ ABS Piranha 08 & 09.

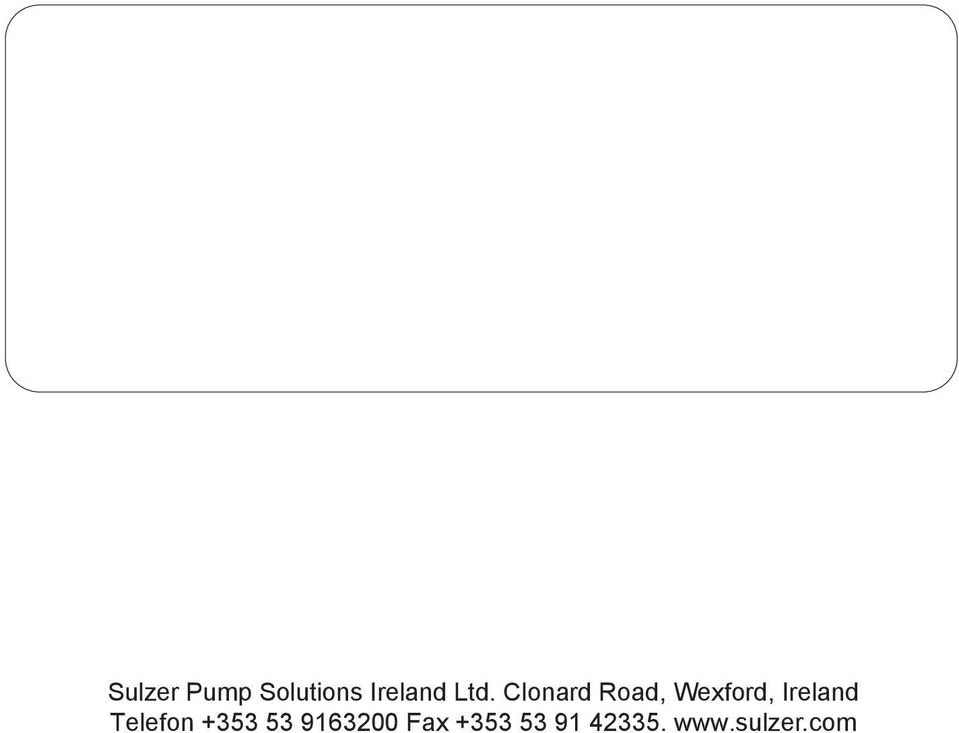

12 Sulzer Pup Solutions Ireland Ltd. Clonard Road, Wexford, Ireland Telefon Fax
