1 Eurosart Cosopolitan E Eurosart Cosopolitan E D...1 I...17 N...33 GR...49 TR...65 BG...81 RO...97 GB...5 NL...21 FIN...37 CZ...53 SK...69 EST...85 CN F...9 S...25 PL...41 H...57 SLO...73 LV...89 UA E...13 DK...29 UAE...45 P...61 HR...77 LT...93 RUS Design & Quality Engineering GROHE Gerany /ÄM /08.11

2 (36 335) Bitte diese Anleitung an den Benutzer der Aratur weitergeben! Please pass these instructions on to the end user of the fitting! S.v.p reettre cette instruction à l'utilisateur de la robinetterie! I

3 B1 A B K K L J J 3 4 C F D1 G D E C 5 G 6 G I H II G1 G1 2

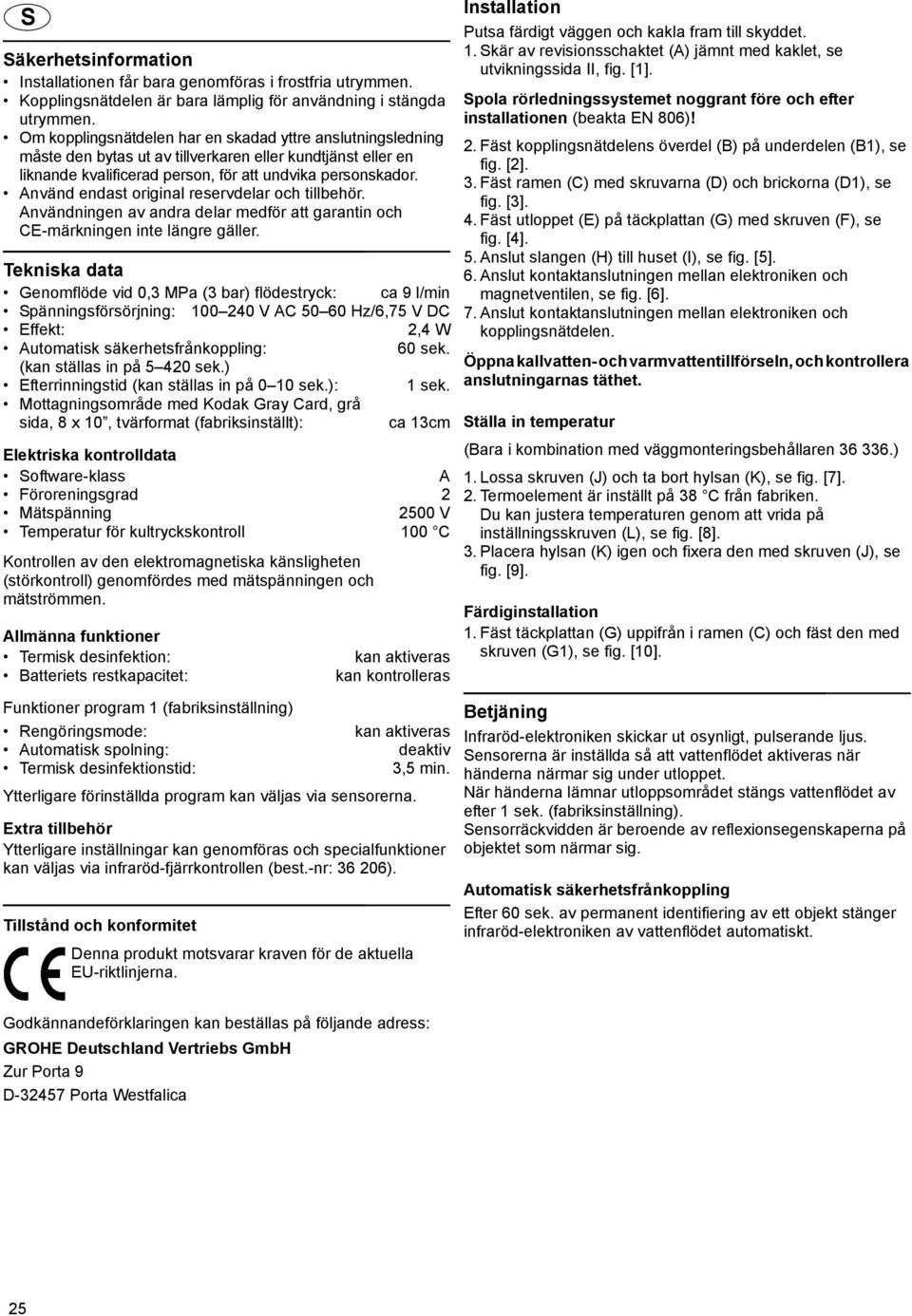

4 S Säkerhetsinforation Installationen får bara genoföras i frostfria utryen. Kopplingsnätdelen är bara läplig för användning i stängda utryen. O kopplingsnätdelen har en skadad yttre anslutningsledning åste den bytas ut av tillverkaren eller kundtjänst eller en liknande kvalificerad person, för att undvika personskador. Använd endast original reservdelar och tillbehör. Användningen av andra delar edför att garantin och CE-ärkningen inte längre gäller. Tekniska data Genoflöde vid 0,3 MPa (3 bar) flödestryck: ca 9 l/in Spänningsförsörjning: V AC Hz/6,75 V DC Effekt: 2,4 W Autoatisk säkerhetsfrånkoppling: 60 sek. (kan ställas in på sek.) Efterrinningstid (kan ställas in på 0 10 sek.): 1 sek. Mottagningsoråde ed Kodak Gray Card, grå sida, 8 x 10, tvärforat (fabriksinställt): ca 13c Elektriska kontrolldata Software-klass A Föroreningsgrad 2 Mätspänning 2500 V Teperatur för kultryckskontroll 100 C Kontrollen av den elektroagnetiska känsligheten (störkontroll) genofördes ed ätspänningen och ätströen. Allänna funktioner Terisk desinfektion: Batteriets restkapacitet: kan aktiveras kan kontrolleras Funktioner progra 1 (fabriksinställning) Rengöringsode: kan aktiveras Autoatisk spolning: deaktiv Terisk desinfektionstid: 3,5 in. Ytterligare förinställda progra kan väljas via sensorerna. Extra tillbehör Ytterligare inställningar kan genoföras och specialfunktioner kan väljas via infraröd-fjärrkontrollen (best.-nr: ). Tillstånd och konforitet Denna produkt otsvarar kraven för de aktuella EU-riktlinjerna. Installation Putsa färdigt väggen och kakla fra till skyddet. Skär av revisionsschaktet (A) jänt ed kaklet, se utvikningssida II, fig. [1]. Spola rörledningssysteet noggrant före och efter installationen (beakta EN 806)! Fäst kopplingsnätdelens överdel (B) på underdelen (B1), se fig. [2]. 3. Fäst raen (C) ed skruvarna (D) och brickorna (D1), se fig. [3]. 4. Fäst utloppet (E) på täckplattan (G) ed skruven (F), se fig. [4]. 5. Anslut slangen (H) till huset (I), se fig. [5]. 6. Anslut kontaktanslutningen ellan elektroniken och agnetventilen, se fig. [6]. 7. Anslut kontaktanslutningen ellan elektroniken och kopplingsnätdelen. Öppna kallvatten- och varvattentillförseln, och kontrollera anslutningarnas täthet. Ställa in teperatur (Bara i kobination ed väggonteringsbehållaren ) Lossa skruven (J) och ta bort hylsan (K), se fig. [7]. Teroeleent är inställt på 38 C från fabriken. Du kan justera teperaturen geno att vrida på inställningsskruven (L), se fig. [8]. 3. Placera hylsan (K) igen och fixera den ed skruven (J), se fig. [9]. Färdiginstallation Fäst täckplattan (G) uppifrån i raen (C) och fäst den ed skruven (G1), se fig. [10]. Betjäning Infraröd-elektroniken skickar ut osynligt, pulserande ljus. Sensorerna är inställda så att vattenflödet aktiveras när händerna närar sig under utloppet. När händerna länar utloppsorådet stängs vattenflödet av efter 1 sek. (fabriksinställning). Sensorräckvidden är beroende av reflexionsegenskaperna på objektet so närar sig. Autoatisk säkerhetsfrånkoppling Efter 60 sek. av peranent identifiering av ett objekt stänger infraröd-elektroniken av vattenflödet autoatiskt. Godkännandeförklaringen kan beställas på följande adress: GROHE Deutschland Vertriebs GbH Zur Porta 9 D Porta Westfalica 25

5 Inställningar 7 förinställda progra kan väljas vid infraröd-elektronik. Progra 1 har ställts in i produktionen. Prograval Kortvarig avst.* Autoatisk spolning** PÅ/AV Spolningsintervall Spoltid Användningsberoende/ användningsoberoende Tid för terisk desinfektion Progra 1 aktiv av ,5 in. Progra 2 aktiv på 72 h 5 in. användningsberoende 3,5 in. Progra 3 aktiv på 24 h 5 in. användningsoberoende 11 in. Progra 4 aktiv på 72 h 10 in. användningsberoende 3,5 in. Progra 5 aktiv på 72 h 1 in. användningsberoende 3,5 in. Progra 6 inaktiv av ,5 in. Progra 7 inaktiv på 72 h 5 in. användningsberoende 3,5 in. * Rengöringsode kan aktiveras vid aktiverad kortvarig avst.*. I rengöringsode börjar vattnet inte rinna förrän efter 3 inuter trots identifiering av ett objekt. ** Den autoatiska spolningen garanterar vattenhygienen o blandaren inte används under en längre tid. Efter 24 tiar (användningsoberoende) eller efter 72 tiar efter den sista användningen av blandaren (användningsberoende) sker en spolning i 1, 5 eller 10 inuter. Säkerhetsanvisning: Vid aktiverad autoatisk spolning åste fritt avlopp garanteras. Blandaren kan prograeras individuellt ed fjärrkontrollen (se Extra tillbehör, best.-nr: ). Prograval Progravalet sker via infraröda sensorer. Aktivera inställningsode: Lossa skruven (G1) och deontera täckplattan (G), se Koppla bort elektronikens spänningsförsörjning och anslut igen efter 10 sek., se utvikningssida III, fig. [12]. Inställningsode är aktivt i 3 inuter. Håll ett finger ot sensorernas nedre oråde, se fig. [13]. Kontrollapan (U) i sensorerna blinkar snabbt. 3. Ta bort fingret från sensorerna när kontrollapan slocknar. Progravalode är aktiverat. 4. Håll fingret på nytt ot sensorernas nedre oråde. Prograen visas via kontrollapan ed blinkningar gruppvis. Grupperna skiljs åt ed en paus. 5. Progra och indikering: Indikeringen startar ed det för tillfället inställda prograet. Antalet blinkningar otsvarar de enskilda prograen: 1 = progra 1 paus 2 = progra 2 paus... 7 = progra 7 paus Efter gruppen ed 7 blinkningar börjar det o från början. 1 = progra Välja progra: Prograet väljs geno att fingret tas bort från sensorerna i pausen efter det önskade prograet. Efter att fingret har tagits bort visas otsvarande blinkningar på nytt. 7. Ett nytt progra kan vid behov väljas ino 5 sek. Progravalode avslutas autoatiskt o fingret inte längre hålls ot sensorerna efter 5 sek. efter progravalet. 26

6 Starta rengöringsode Rengöringsode aktiveras geno att fingret hålls ot sensorernas nedre oråde (kontrollapan lyser peranent, därefter börjar blinkningarna). Ta bort fingret när blinkningarna börjar. Avsluta rengöringsode Rengöringsode kan avslutas i förtid geno att fingret på nytt hålls ot sensorernas nedre oråde (blinkningarna upphör och kontrollapan lyser peranent). Ta bort fingret när kontrollapan slocknar eller rengöringsode avslutas autoatiskt efter 3 inuter. Blinksignal för batteriets restkapacitet och genoföring av terisk desinfektion Koppla in varvattnet eller vrid teroeleentet till varvattenändanslaget. Håll fingret ot sensorernas nedre oråde (kontrollapan lyser peranent, sedan börjar långsaa blinkningar, därefter snabba blinkningar) för att starta den teriska desinfektionen och blinksignalerna för batteriets restkapacitet. Ta bort fingret när de snabba blinkningarna börjar. Batteriets restkapacitet visas ed antalet blinkningar enligt följande: 4 = restkapacitet > 60 % 3 = restkapacitet > 40 % 2 = restkapacitet > 20 % 1 = restkapacitet < 20 % Den teriska desinfektionen startar efter visningen av restkapaciteten. Under tiden so batteriets restkapacitet visas åste händerna tas bort ur sensorernas ottagningsoråde. O ett objekt identifieras under den teriska desinfektionen (varvattenutlopp) slutar vattnet rinna direkt och blandaren spärras (kontrollapan blinkar). Blandarspärrningen avslutas autoatiskt efter 3 inuter eller kan avslutas i förtid (se Avsluta rengöringsode). Batteriets restkapacitet visas alltid ed 4 blinkningar vid anslutet nät. Underhåll Stäng av vattentillförseln och koppla från spänningsförsörjningen. Kontrollera och rengör alla delar, byt vid behov. I. Kopplingsnätdel, se utvikningssida II och III Lossa skruven (G1) och deontera täckplattan (G), se Lossa kontaktanslutningen ellan kopplingsnätdelen och elektroniken, se fig. [14]. 3. Dra loss kopplingsnätdelens överdel (B) från underdelen och byt ut den. Monteringen sker i ovänd ordningsföljd. II. Magnetventil, se utvikningssida II och III Lossa skruven (G1) och deontera täckplattan (G), se Lossa kontaktanslutningen ellan agnetventilen och elektroniken, se fig. [15]. 3. Skruva loss agnetventilen (M) och byt ut den eller rengör silen (M1). Monteringen sker i ovänd ordningsföljd. III. Skruva loss och rengöra ousseur (13 951), se utvikningssida I Monteringen sker i ovänd ordningsföljd. IV. Täckplatta ed elektronik, se utvikningssida II och III Lossa skruven (G1) och deontera täckplattan (G), se Lossa skruven (F) och deontera utloppet (E), se fig. [16]. 3. Lossa kontaktanslutningen ellan agnetventilen och elektroniken, se fig. [17]. 4. Lossa kontaktanslutningen ellan kopplingsnätdelen och elektroniken. 5. Lossa skruvarna och brickorna (N), och deontera huset (I). 6. Byt ut täckplattan (G) tillsaans ed elektroniken. Monteringen sker i ovänd ordningsföljd. Teroeleent (Bara i kobination ed väggonteringsbehållaren ) I. Backflödesspärrar, se utvikningssida II och III Lossa skruven (G1) och deontera täckplattan (G), se Deontera terostaten (O), se fig. [18]. 3. Ta bort silen (P). 4. Skruva loss nippeln (Q) (vänstergänga). 5. Ta bort uttern (R). 6. Deontera backflödesspärren (S). Monteringen sker i ovänd ordningsföljd. II. Teroeleent, se utvikningssida II och III Lossa skruven (G1) och deontera täckplattan (G), se Lossa skruven (J) och ta bort hylsan (K), se fig. [19]. 3. Skruva loss teroeleentet (T). Monteringen sker i ovänd ordningsföljd. Reservdelar se utvikningssida I (* = extra tillbehör) Skötsel Skötseltips för denna blandare finns i den bifogade skötselanvisningen. 27

7 Störning / Orsak / Åtgärd Störning Orsak Åtgärd Vattnet rinner inte ut Vattnet rinner peranent Vattnet rinner vid fel tidpunkt Vattenängden för liten Vattenteperatur för hög eller låg (endast ) Avbrott i vattentillförseln Silen fraför agnetventilen igentäppt Magnetventilen defekt Magnetventil-stickförbindningen utan kontakt Ingen spänning - Kopplingsnätdelen defekt - Stickförbindningen utan kontakt - Spänningsförsörjningen frånkopplad Händerna inte i ottagningsorådet Rengöringsode aktivt Magnetventilen defekt Terisk desinfektion aktiv Sensorernas ottagningsoråde inställt för stort för denna ogivning Autoatisk spolning aktiv Mousseuren förorenad Silen i agnetventilen förorenad Silen i anslutningsslangen / silarna i terostaten förorenade Vattentillförseln strypt Teperatur felaktigt inställd Silar förorenade eller backflödesspärrar defekt - Öppna avstängningsventilerna, säkerhetsspärrarna - Rengör silen - Byt ut agnetventilen - Anslut stickförbindningen - Byt ut kopplingsnätdelen - Kontrollera kontaktanslutningarna - Koppla in spänningsförsörjningen - Håll händerna direkt under utloppet - Avsluta rengöringsode eller vänta i 3 inuter - Byt ut agnetventilen - Vänta i 3,5 resp. 11 inuter - Reducera räckvidden ed fjärrkontrollen (extra tillbehör, best.-nr: ) - Vänta i 1 10 inuter - Byt ut eller rengör ousseuren - Rengör silen - Byt ut eller rengör silarna - Kontrollera försörjningsledningarna, öppna avstängningsventilerna, säkerhetsspärrarna - Ställ in teperaturen - Byt ut silarna och backflödesspärrarna 28

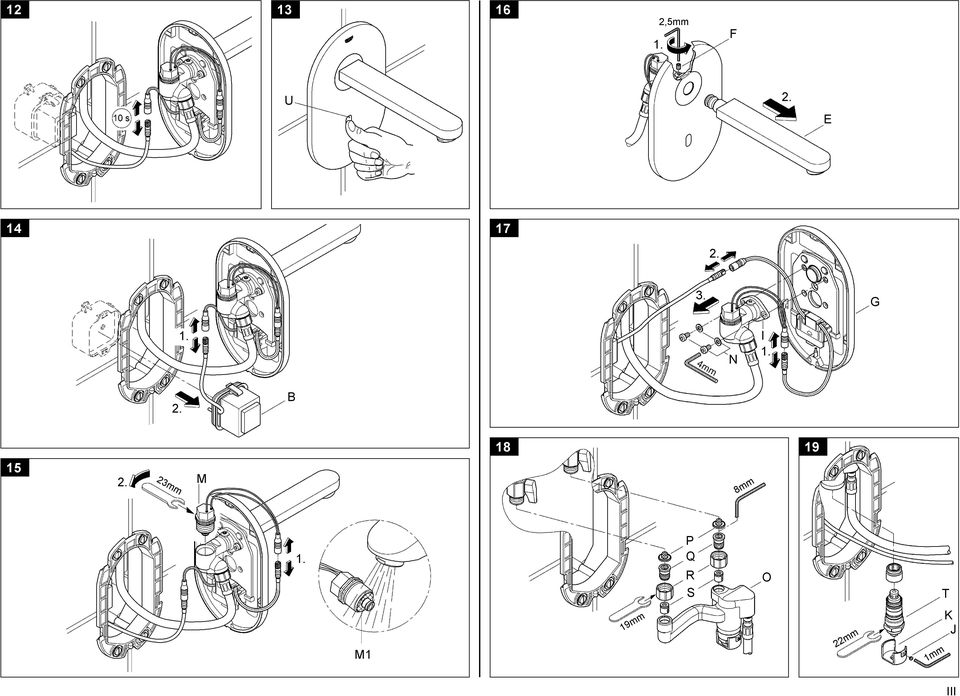

8 ,5 F U E G N I B M 8 P Q R S 19 M1 O T K J 22 1 III
