LD Sweex Powerline ADSL Router

Transkript

1 LD Sweex Powerline ADSL Router Inledning Tack för att du har valt en Sweex Powerline ADSL-router. Med den här Sweex Powerline ADSL-routern kan du snabbt och effektivt skapa ett trådlöst nätverk. Dessutom är det enkelt att dela en Internet-anslutning med den inbyggda routern. I den här bruksanvisningen förklaras steg för steg, hur du installerar din ADSL Powerline-router så att du kan använda alla möjligheter på bästa sätt. Om du trots detta får problem med installationen eller funktionen av routern, kan du få hjälp via vår webbplats eller läs den omfattande engelska handledningen som finns på den medlevererade cd-romskivan. Sweex Powerline ADSL-router är en avancerad apparat som består av en Powerline åtkomstpunkt och en 3 portars omkopplare. Detta innebär att du med en UTP-kabel kan ansluta tre datorer till den inbyggda omkopplaren. Därutöver kan ett flertal datorer kommunicera via elnätet med Powerline-routern. Powerline-routern kan därutöver användas med NAT-teknologi och som DHCP server/klient. Det innebär att du kan använda en IP-adress för att ge upp till 253 datorer åtkomst till Internet samtidigt. Powerline-router har också en inbyggd brandvägg som blockerar oönskat intrång på nätverket via Internet. Den så kallade dial-on-demandfunktionen innebär att routern automatiskt loggar in hos din Internetleverantör när du startar webbläsaren. ADSL-modemet lämpar sig för både annex A och B. Viktigt! Nätverksadaptern och datorn ska konfigureras med Ställ in IP-adress automatiskt Använd partvinnade kablar för alla anslutningar (inga korskablar). Vi rekommenderar att installera ett brandväggsprogram. Kontrollera innehållet i förpackningen innan du påbörjar installationen. Följande delar ska finnas med: Sweex Powerline ADSL-router Cd-rom med drivrutiner och en omfattande handledning på engelska 9 V strömadapter ADSL-kabel RJ-11 Ethernet-kabel cat.5 Den här handledningen Om förpackningen inte är komplett, kontakta försäljningsstället eller leverantören. Innan du påbörjar installationen bör du se till att ditt operativsystem är uppdaterat. En uppdatering gör du enkelt i t.ex. Internet Explorer där du i verktygsmenyn väljer alternativet Uppdatera Windows. Det är också viktigt att du installerar ett bra antivirus-program

2 Specifikationer Home Plug Powerline Alliance Specification V1.0.1 Dataöverföringshastighet omkopplare: max. 100 Mbps Dataöverföringshastighet över elnätet: max. 14 Mbps Standard IEEE Base-T, 100Base-TX 3 UTP-portar, 10/100 Mbps 1 WAN-Port Modulering: OFDM Säkerhet: 56 bitars DES-kryptering Webbaserad hantering Stöder PPPoE- och PPTP-klienter för xdsl-uppkoppling Stöder IPRouting och NAT/PAT Stöder Windows 98SE, 2000 och XP WAN-port DMZ, koppling av öppna IP-adresser till det lokala nätverkets hemliga IP-adresser Tilldelning av adresser Virtuella servrar Bryggläge, kommunikation möjligt med andra routrar Åtkomsthantering och säkerhet NAT brandvägg, ingen åtkomst till de hemliga IP-adresserna via Internet IP Paketåtkomstkontroll, kontroll av dataöverföringsfel Skydd mot hackerattack (DoS) PAP/CHAP/MS-CHAP-verifiering Övervakning DHCP klientjournal, håller reda på tilldelade IP-adresser Säkerhetsjournal Apparat/uppkopplingsstatus 157

3 Hantering Webbaserad hantering Systemkrav En ledig USB-port Minst en 500 Mhz processor Nätverkskort eller en Powerline-apparat för varje dator Windows 98SE, 2000 och XP 158

4 ISDN signaldelningskonfiguration (ADSL över ISDN, Annex B) En ISDN-delare skiljer ADSL-signalen från ISDN-linjen. Det är nödvändigt att använda en signaldelare. Om ADSL-signalen inte skiljs från ISDNlinjen är det inte möjligt att upprätta kontakt med Internet. Se fig 1/2 för kabelanslutning. S/T-interface ISDN Phone Telephone NID Splitter NT U-interface Ethernet Cable Router ISDN-delare Voice line Telephone NID Splitter NT U-interface Ethernet Cable Router POTS-delare analoga linjen 159

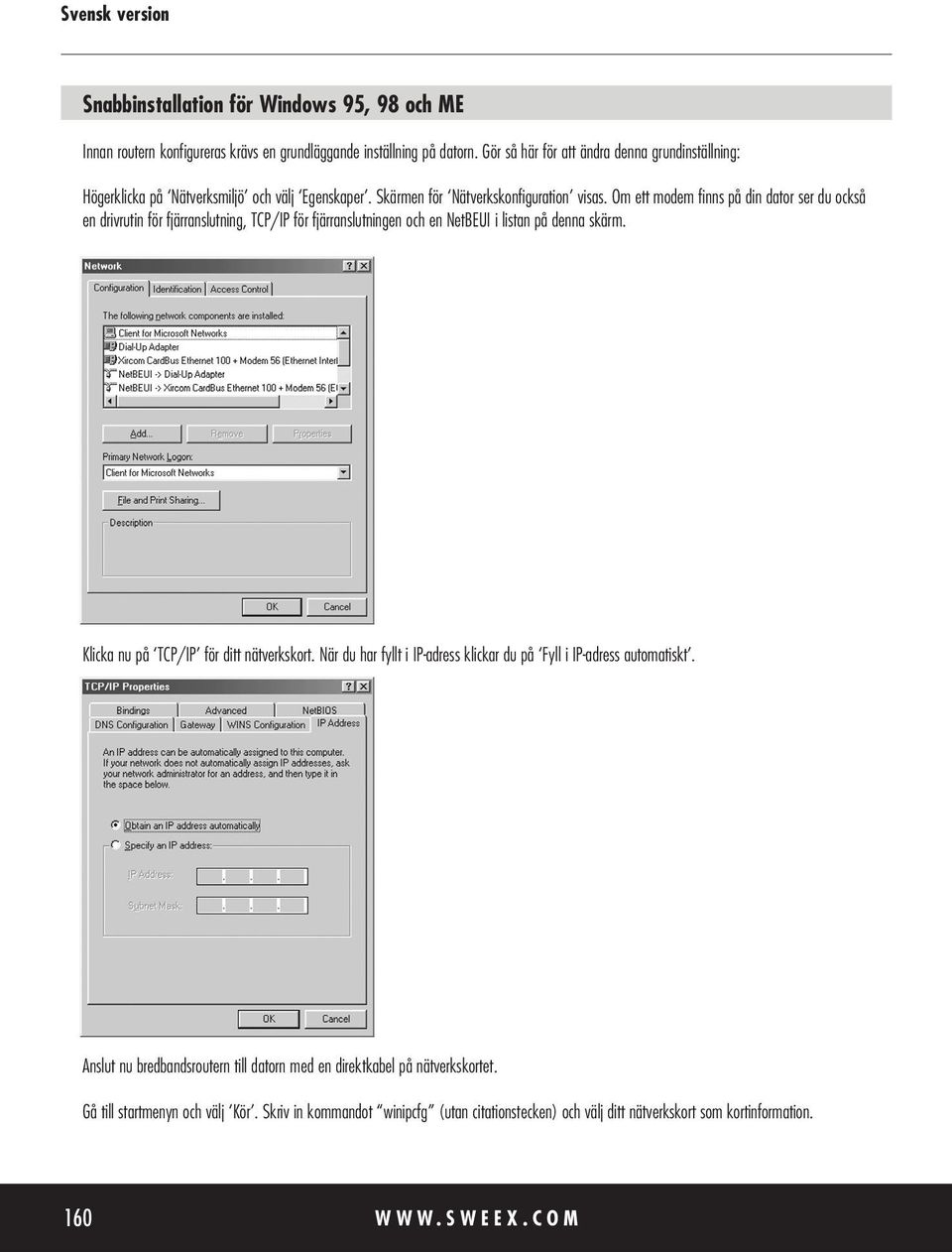

5 Snabbinstallation för Windows 95, 98 och ME Innan routern konfigureras krävs en grundläggande inställning på datorn. Gör så här för att ändra denna grundinställning: Högerklicka på Nätverksmiljö och välj Egenskaper. Skärmen för Nätverkskonfiguration visas. Om ett modem finns på din dator ser du också en drivrutin för fjärranslutning, TCP/IP för fjärranslutningen och en NetBEUI i listan på denna skärm. Klicka nu på TCP/IP för ditt nätverkskort. När du har fyllt i IP-adress klickar du på Fyll i IP-adress automatiskt. Anslut nu bredbandsroutern till datorn med en direktkabel på nätverkskortet. Gå till startmenyn och välj Kör. Skriv in kommandot winipcfg (utan citationstecken) och välj ditt nätverkskort som kortinformation

6 IP-adressen är inställd på xxx.xxx.xxx.xxx, klick nu på Frigör alla för att ändra IP-adressen till Klicka sedan på Förnya alla. Routern tilldelar nu en IP-adress. Snabbinstallationen för Windows 95, 98 och ME är nu slutförd. Ta nu bort eventuellt tidigare fjärranslutningar till din Internet-leverantör. Den medlevererade cd-romskivan förser med ytterligare information om routertillämpningar. 161

7 Snabbinstallation för Windows 2000 och XP Innan routern konfigureras krävs en grundläggande inställning på datorn. Gör så här för att ändra denna grundinställning: Högerklicka på Nätverksmiljö och välj Egenskaper. Skärmen för Nätverkskonfiguration visas. Välj alternativet Internet-protokoll (TCP/IP) och klicka på OK. Markera Fyll i IP-adress automatiskt och klicka på OK. Inkludera inte citationstecknen när du skriver in ett kommando! Gå nu till startmenyn och klicka på Kör och markera CMD och tryck på Enter. Skriv in kommandot Ipconfig (Ipkonfig) och tryck på Enter

8 Skriv in kommandot Ipconfig /release (Ipkonfig/frigör) och tryck på Enter. IP-adressen uppdateras. Du ser att IP-adresen även här ställs in på Skriv in kommandot Ipconfig /renew (Ipkonfig/förnya) och tryck på Enter. Routern tilldelar nu en ny IP-adress. 163

9 Problem med LAN-förbindelsen Ställ in nätverkskortets WINS-inställningar enligt exemplet nedan. Klicka på OK för att stänga fönstret. Starta om datorn efter eventuella ändringar. OBS! Följande procedur kommer att radera alla uppgifter som du angivit för routern vilket innebär att användarnamn, lösenord, MAC- och IP-adresser måste föras in på nytt. För att helt nollställa routern trycker du in återställningsknappen med en penna och håller den intryck i fyra sekunder. Nätverksindikatorerna 1-4 släcks när återställningen är utförd. Routerns inställningar återgår till fabriksinställningar. Routerkonfiguration När datorns nätverkskonfiguration är gjord kan du koppla upp mot Internet. Starta din webbläsare och fyll i följande URL i adressfältet: Tryck på Enter. Standarden är username: (användarnamn) admin och ett lösenord: epicrouter. Börja med att ställa in routerna Annex-läge. I Admin Privilege klickar du på ADSL Configuration och väljer Annex A för ADSL över analog linje eller Annex B för ADSL över ISDNlinje. Om de här alternativet inte ställs in kommer du att få en störning på telefonlinjen och kommer ADSL-uppkopplingen mot Internet inte att fungera

10 Klicka sedan på Save Settings (Spara inställningarna) i den vänstra spalten i konfigurationsavsnittet, följt av Save & Reboot (Spara och starta om). Efter ca 20 sekunder visas meddelandet Your settings have been saved and the modem has rebooted (Dina inställningar har sparats och modemet har startats om). Konfigurera WAN Klicka på WAN i den vänstra spalten (i konfigurationsavsnittet). Markera Adapter PVC 0 och klicka på Submit (Skicka). Alla användare måste ha åtkomst till inloggningsuppgifterna för att kunna konfigurera routern. De här uppgifterna kan du eventuellt begära från beträffande Internet-leverantör (ISP). För mer information rekommenderar vi att du läser den omfattande handledningen som finns på den medlevererade cd-romskivan. För att konfigurera Sweex trådlös ADSL modem+router behöver du uppgifter från din ISP, så som inställningarna för VPI, VCI, eventuella IPadresser, DHCP, Encapsulation, användarnamn, lösenord och NAT-konfigurationen. De här uppgifterna får du gratis från din Internetleverantör. Voor gebruikers in Nederland staan de benodigde gegevens van diverse providers op de bijgeleverde CD-ROM. Konfigurera brandväggen för maximal säkerhet För att erhålla en maximal säkerhet för modem/routerns funktion rekommenderas följande åtgärder. Logga först in modem/routern med IP-adressen. 165

11 Klicka på Misc. Configuration (Övrig konfiguration) i avsnittet Admin Privilege (Administratörens privilegier) i routern. Börja med att ställa in FTP-servern på Disabled (Inaktiv) på skärmen Misc. Configuration. Detta ansluter port 21. Ställ in alternativet DMZ på Enabled (Aktiv). Fyll i adressen för DMZ Host IP. Gå till nedåt på sidan och klicka på Submit (Skicka). Slutligen måste uppgifterna tilldelas i routern. Klicka på Save Settings (Spara inställningarna) i vänsterspalten (i konfigurationsavsnittet) följt av Submit (Skicka). Routern återställs nu med de nya inställningarna och bryter tillfälligt förbindelsen med Internet och datorn/-erna. Avvakta i en minut tills routern är klar. Vänta i ytterligare 20 sekunder tills ADSL-lampan är tänd och Internet-uppkopplingen är aktiv igen

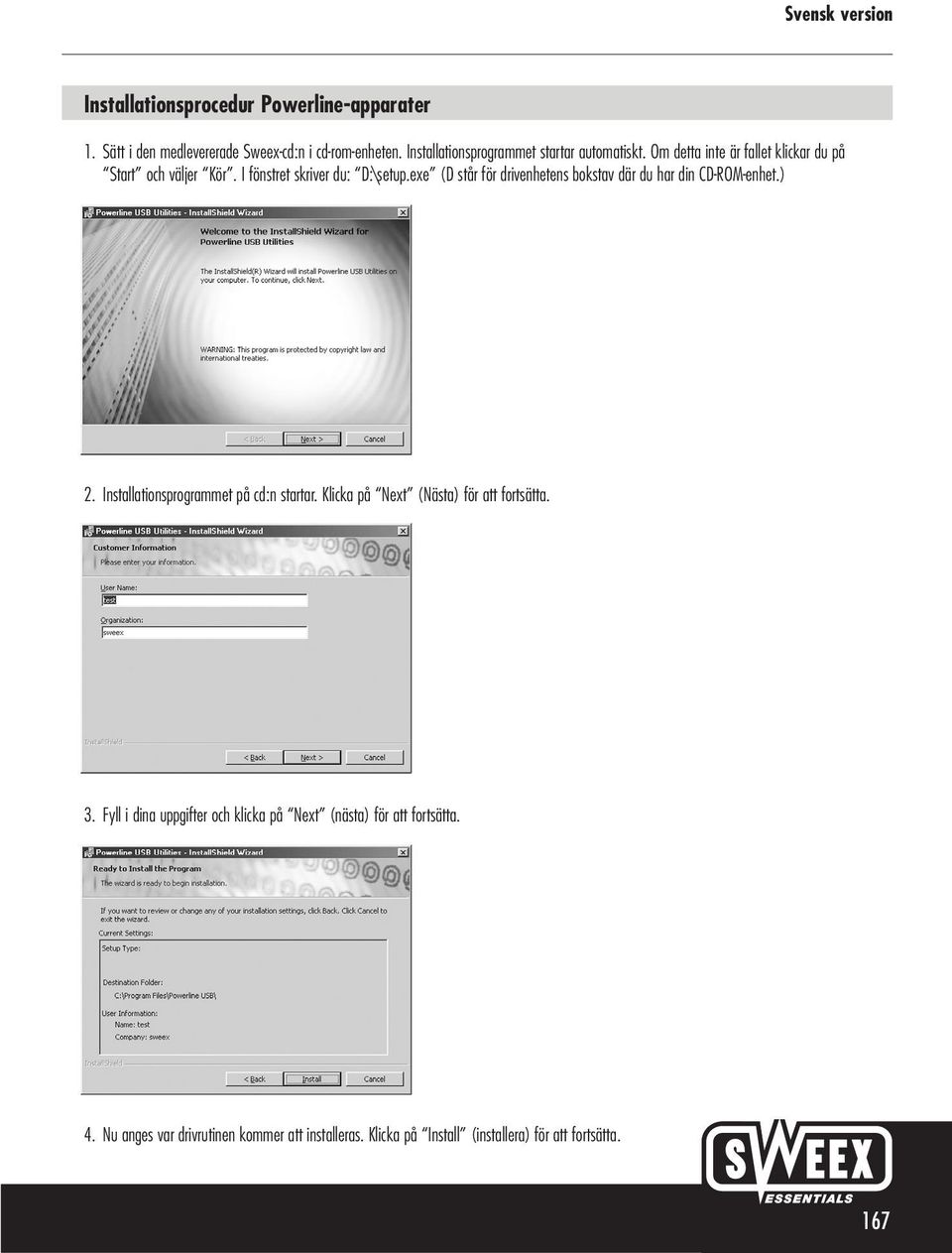

12 Installationsprocedur Powerline-apparater 1. Sätt i den medlevererade Sweex-cd:n i cd-rom-enheten. Installationsprogrammet startar automatiskt. Om detta inte är fallet klickar du på Start och väljer Kör. I fönstret skriver du: D:\setup.exe (D står för drivenhetens bokstav där du har din CD-ROM-enhet.) 2. Installationsprogrammet på cd:n startar. Klicka på Next (Nästa) för att fortsätta. 3. Fyll i dina uppgifter och klicka på Next (nästa) för att fortsätta. 4. Nu anges var drivrutinen kommer att installeras. Klicka på Install (installera) för att fortsätta. 167

13 5. Klicka på Finish (slutför). 6. Datorn måste startas om för att fullfölja installationen. Stäng alla öppna program och klicka på Yes (Ja) för att starta om datorn. Inställningar för Powerline-apparater Kontrollera före det här steget att Powerline-apparaten är på. Dubbelklicka på Powerline-logon (den analoga mätaren). Powerline nätverkskonfigureringsprogram startas och följande meny visas

14 Device (apparat) När programmet startas visas den här skärmen. Programmet börjar med att söka efter Powerline-apparater som är kopplade till ditt system. De apparater som hittats visas i textfönstret. Markera den apparat som du vill använda och klicka på Connect (anslut). Network (nätverk) På nätverksskärmen visas alla apparater som har anslutits på elnätet med motsvarande MAC-adress. I den andra kolumnen visas överföringshastigheten. Markera den apparat som du vill ansluta till. Apparatens MAC-adress visas i under apparaten (MAC ID). Om en apparat inte finns med i textfönstret, är det möjligt att lösenordet för nätverket inte är det samma som du använder för tillfället. Lösenordet kan ändras till ett universellt lösenord i security-skärmen. Security (säkerhet) Det fabriksinställda lösenordet är HomePlug. Det här lösenordet kan ändras i texstfönstret. Skriv in ett lösenord och klicka på Set Local (ställ in lokalt). Det här lösenordet gäller enbart för den apparat som för tillfället är ansluten till datorn. Lösenordet ska vara minst 4 och max 24 tecken långt. Lösenordet gör skillnad på gemena och versala bokstäver. Advanced (avancerat) Den här skärmen ger möjlighet att ställa in ett nätverkslösenord för andra apparater som kan anslutas via elnätet. Skriv in ett lösenord i textfönstret. Skriv sedan in apparatlösenordet (det visas under Powerline-apparaterna). Ta reda på samtliga lösenord för de apparater som du vill kunna använda och markera dem en för en i textfönstret. Apparaten ska vara ansluten via elnätet för att du ska kunna bekräfta lösenordet och lägga till det till listan Remote Passwords (fjärrlösenord). Klicka nu på Set All (ställ in alla) för att tilldela lösenordet för alla apparater som finns med i listan. About (Om) Här visas faktainformation om programmet Powerline Configuration Utility som du använder. Garanti För samtliga produkter som levereras under namnet Sweex Essentials gäller tre års garanti. För Sweex digitala kameror och videokameror gäller två års garanti. För laddbara batterier gäller sex månaders garanti. Garantibevis erhålls vid inköpet hos återförsäljaren eller leverantören. 169
