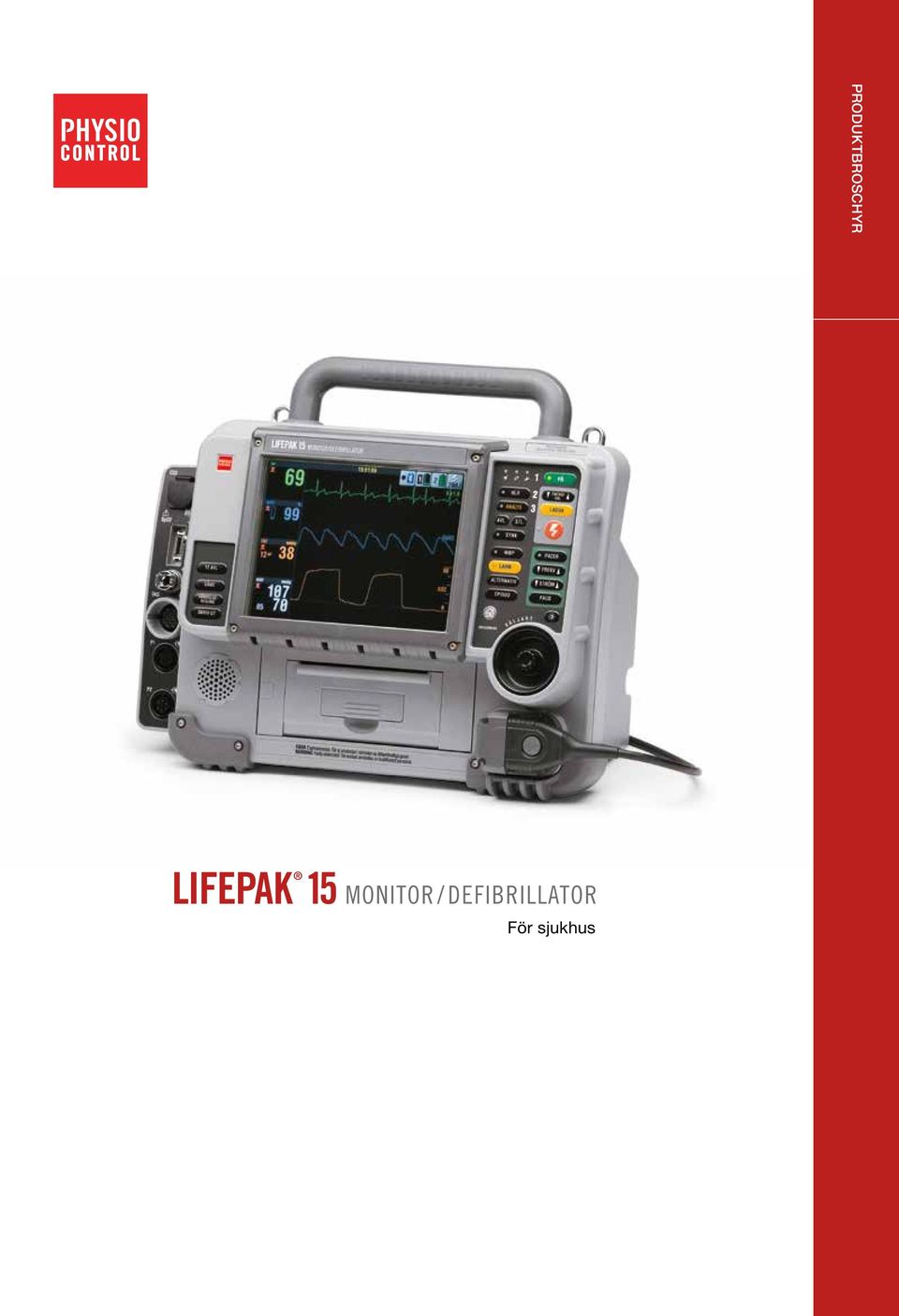

1 PRODUKTBROSCHYR LIFEPAK 15 MONITOR/DEFIBRILLATOR För sjukhus

2 LIFEPAK 15 MONITOR/DEFIBRILLATOR Inom alla områden på sjukhuset behövs den mest avancerade akutvårdsmonitorn/ defibrillatorn, som sätter nya standarder för innovation, användarvänlighet och tålighet.

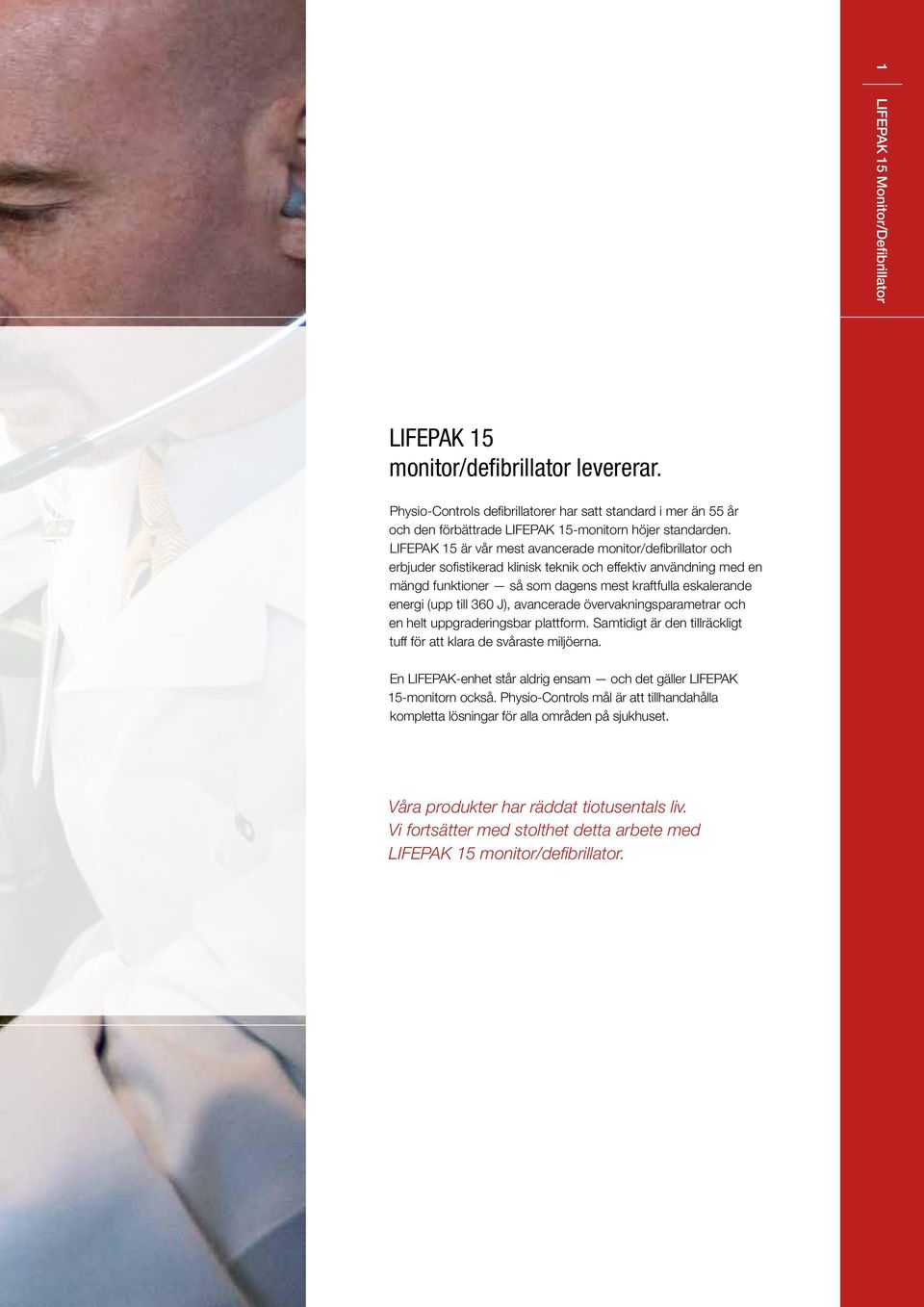

3 1 LIFEPAK 15 Monitor/Defibrillator LIFEPAK 15 monitor/defibrillator levererar. Physio-Controls defibrillatorer har satt standard i mer än 55 år och den förbättrade LIFEPAK 15-monitorn höjer standarden. LIFEPAK 15 är vår mest avancerade monitor/defibrillator och erbjuder sofistikerad klinisk teknik och effektiv användning med en mängd funktioner så som dagens mest kraftfulla eskalerande energi (upp till 360 J), avancerade övervakningsparametrar och en helt uppgraderingsbar plattform. Samtidigt är den tillräckligt tuff för att klara de svåraste miljöerna. En LIFEPAK-enhet står aldrig ensam och det gäller LIFEPAK 15-monitorn också. Physio-Controls mål är att tillhandahålla kompletta lösningar för alla områden på sjukhuset. Våra produkter har räddat tiotusentals liv. Vi fortsätter med stolthet detta arbete med LIFEPAK 15 monitor/defibrillator.

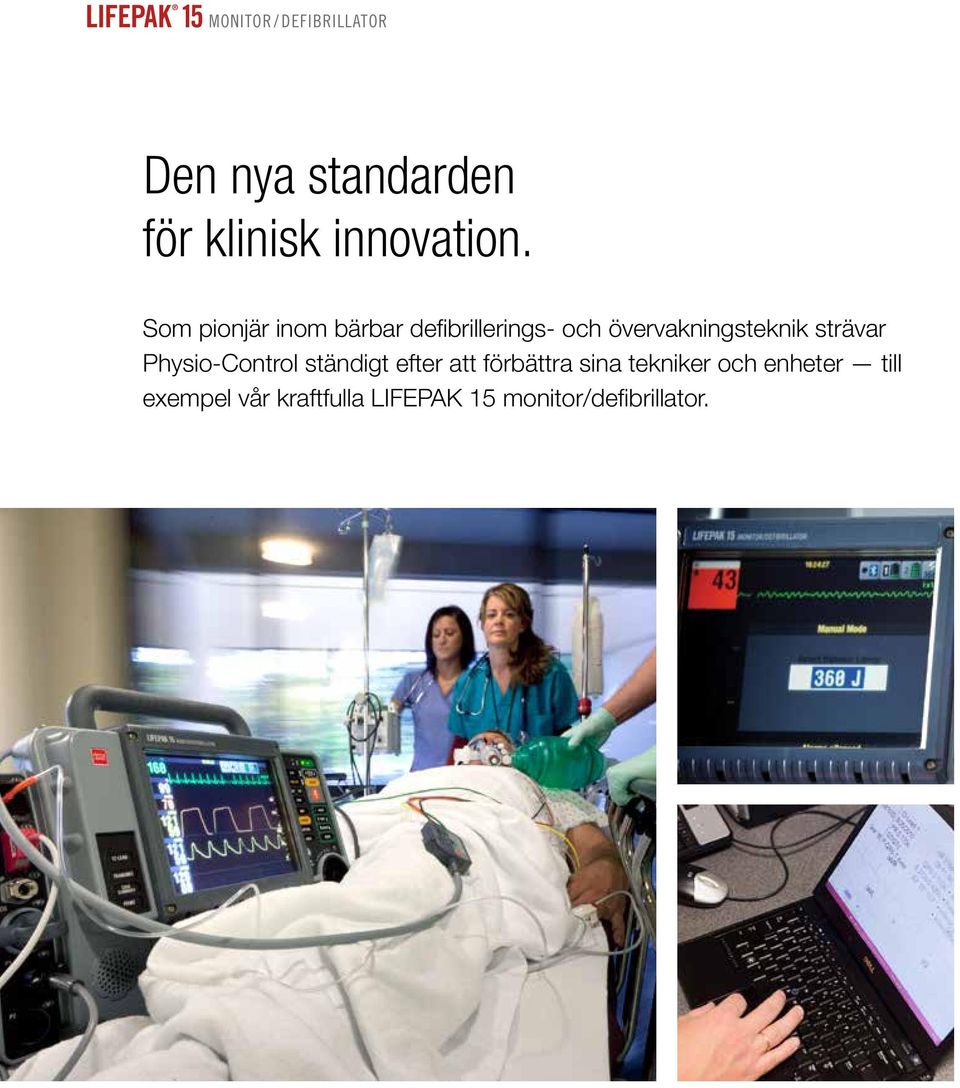

4 LIFEPAK 15 MONITOR/DEFIBRILLATOR Den nya standarden för klinisk innovation. Som pionjär inom bärbar defibrillerings- och övervakningsteknik strävar Physio-Control ständigt efter att förbättra sina tekniker och enheter till exempel vår kraftfulla LIFEPAK 15 monitor/defibrillator.

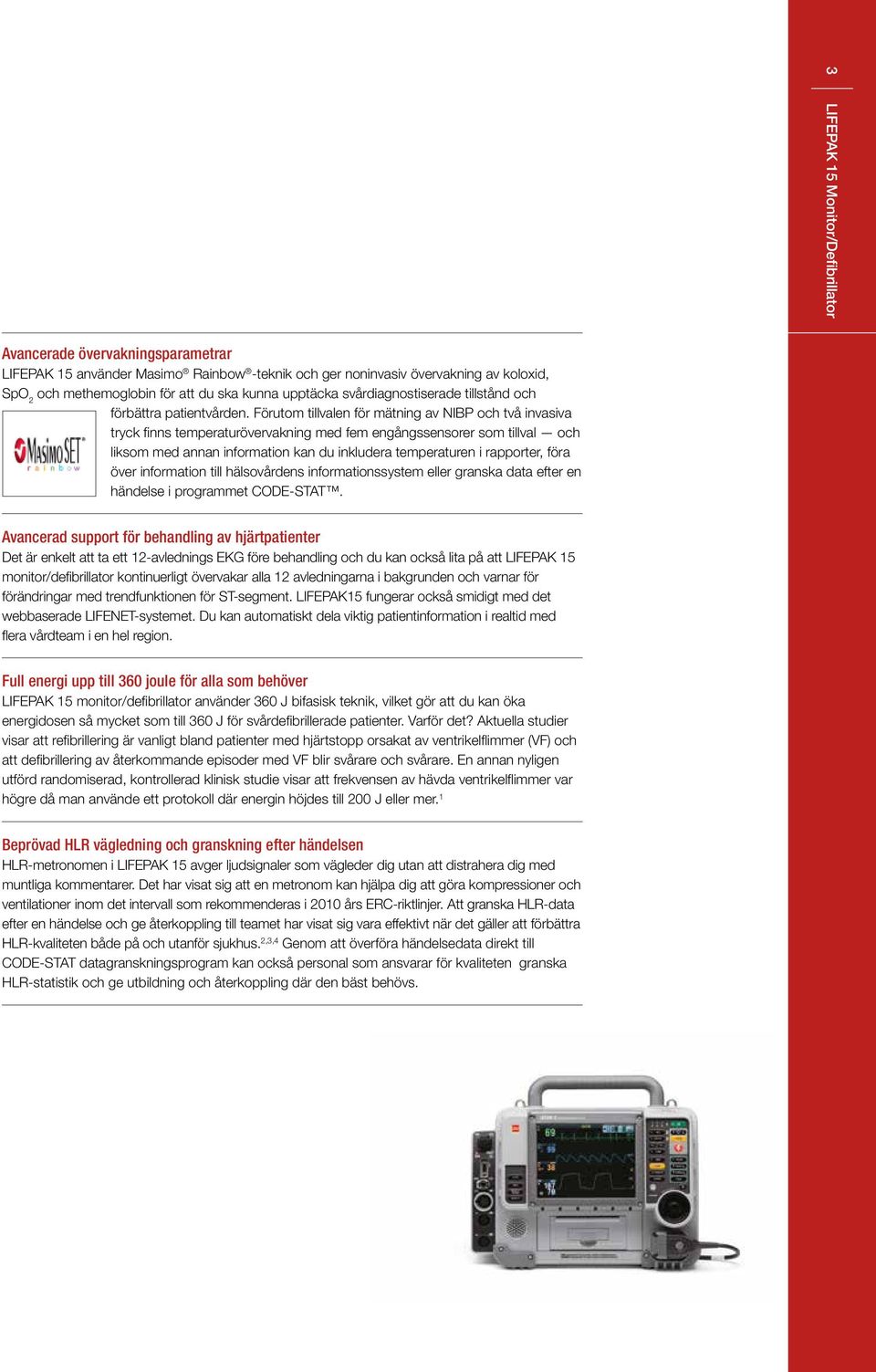

5 3 LIFEPAK 15 Monitor/Defibrillator Avancerade övervakningsparametrar LIFEPAK 15 använder Masimo Rainbow -teknik och ger noninvasiv övervakning av koloxid, SpO 2 och methemoglobin för att du ska kunna upptäcka svårdiagnostiserade tillstånd och förbättra patientvården. Förutom tillvalen för mätning av NIBP och två invasiva tryck finns temperaturövervakning med fem engångssensorer som tillval och liksom med annan information kan du inkludera temperaturen i rapporter, föra över information till hälsovårdens informationssystem eller granska data efter en händelse i programmet CODE-STAT. Avancerad support för behandling av hjärtpatienter Det är enkelt att ta ett 12-avlednings EKG före behandling och du kan också lita på att LIFEPAK 15 monitor/defibrillator kontinuerligt övervakar alla 12 avledningarna i bakgrunden och varnar för förändringar med trendfunktionen för ST-segment. LIFEPAK15 fungerar också smidigt med det webbaserade LIFENET-systemet. Du kan automatiskt dela viktig patientinformation i realtid med flera vårdteam i en hel region. Full energi upp till 360 joule för alla som behöver LIFEPAK 15 monitor/defibrillator använder 360 J bifasisk teknik, vilket gör att du kan öka energidosen så mycket som till 360 J för svårdefibrillerade patienter. Varför det? Aktuella studier visar att refibrillering är vanligt bland patienter med hjärtstopp orsakat av ventrikelflimmer (VF) och att defibrillering av återkommande episoder med VF blir svårare och svårare. En annan nyligen utförd randomiserad, kontrollerad klinisk studie visar att frekvensen av hävda ventrikelflimmer var högre då man använde ett protokoll där energin höjdes till 200 J eller mer. 1 Beprövad HLR vägledning och granskning efter händelsen HLR-metronomen i LIFEPAK 15 avger ljudsignaler som vägleder dig utan att distrahera dig med muntliga kommentarer. Det har visat sig att en metronom kan hjälpa dig att göra kompressioner och ventilationer inom det intervall som rekommenderas i 2010 års ERC-riktlinjer. Att granska HLR-data efter en händelse och ge återkoppling till teamet har visat sig vara effektivt när det gäller att förbättra HLR-kvaliteten både på och utanför sjukhus. 2,3,4 Genom att överföra händelsedata direkt till CODE-STAT datagranskningsprogram kan också personal som ansvarar för kvaliteten granska HLR-statistik och ge utbildning och återkoppling där den bäst behövs.

6 LIFEPAK 15 MONITOR/DEFIBRILLATOR

7 5 LIFEPAK 15 Monitor/Defibrillator

8 LIFEPAK 15 MONITOR/DEFIBRILLATOR Den nya standarden för effektiv användning. Flexibel, uppkopplad och enkel att använda LIFEPAK 15 monitor/defibrillator har utvecklats med hjälp av återkoppling från människor som dig och era behov. Uppgraderingsbar plattform Alla LIFEPAK-produkter är byggda som plattformar, vilket innebär att de är tillräckligt flexibla för att anpassas till nya standarder och riktlinjer och kan uppgraderas allteftersom du vill använda nya behandlingsmöjligheter. LIFEPAK15 har mer processorkraft och större hastighet och kan växa i takt med dina behov av förändringar, vilket gör att du slipper dyra byten i förtid. Flexibla energialternativ Välj extern växelström eller likström eller använd den senaste litiumjontekniken med dubbelt batteri som ger upp till sex timmars driftstid. LIFEPAK 15-monitorns tvåbatterisystem kräver inget underhåll eller rekonditionering och batterierna kan laddas i enheten. Dataanslutning LIFEPAK 15 samlar in händelseresuméer och utrustningsstatus tillsammans med viktig klinisk information medan du behandlar patienterna. När du använder LIFENET Connect, en del av LIFENET-systemets datanätverk, kan händelseresuméerna sändas direkt till ditt kvalitetsförbättringsteam för granskning i CODE-STAT datagranskningsprogram. Den teknikansvarige kan också granska utrustningens status i LIFENET-systemet med hjälp av LIFENET Asset och uppmärksamma dig på eventuella förändringar. Det är detaljerna som gör det LIFEPAK 15 har utvecklats för att vara enkel att lära sig och enkel att använda. Vi har därför försett den med ett ergonomiskt handtag, stor snabbvalsratt för enkla val och en knappsats som är enkel att rengöra. Dubbelfunktions LCD-skärm med SunVue Byt från fullfärgsläge till högkontrastläge med SunVue. En enda tryckning ger dig branschens mest läsbara bild i starkt solljus. En stor skärm (8,4 tum diagonalt) och med full färg får du maximal läsbarhet oavsett vinkel.

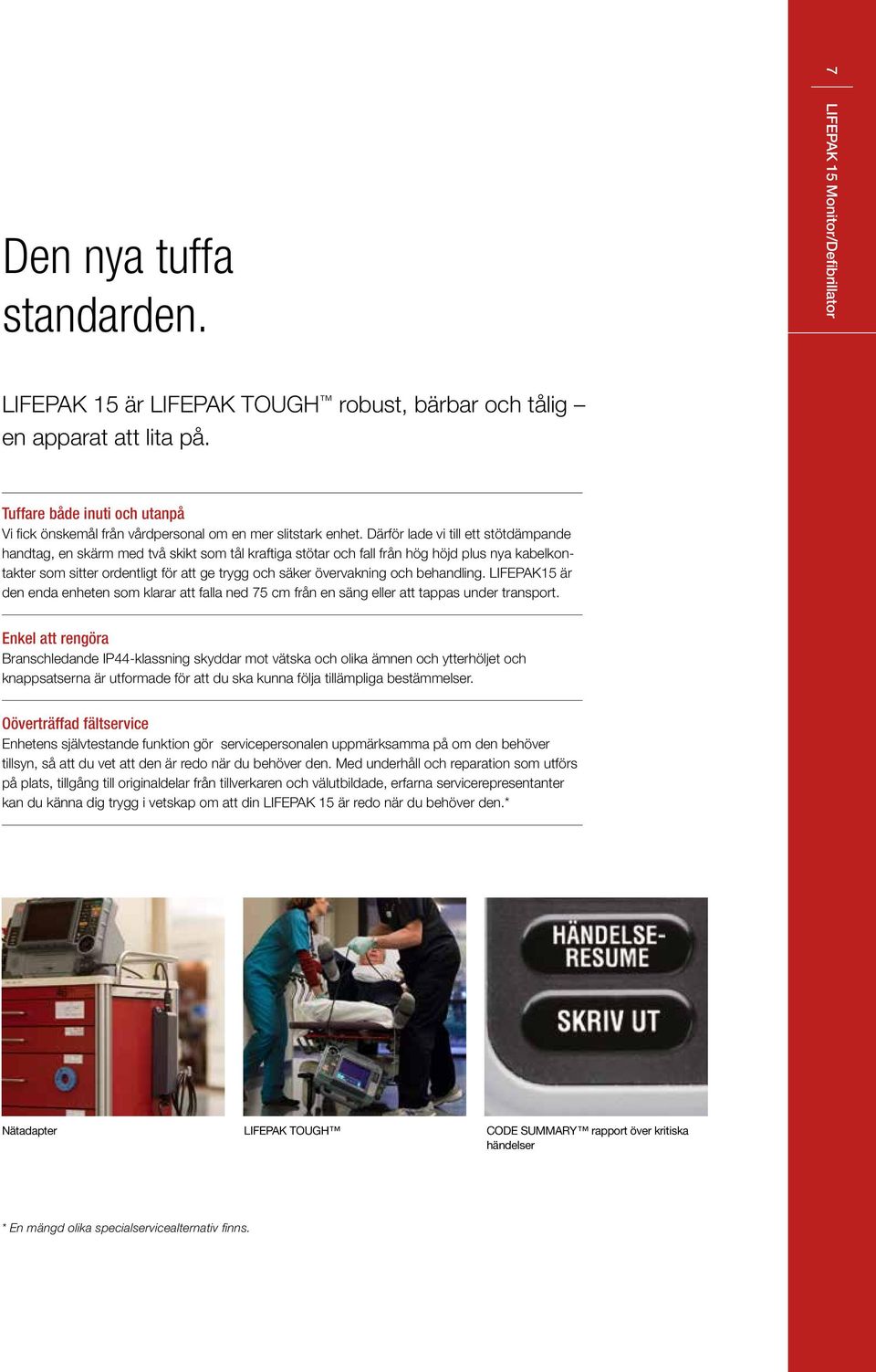

9 Den nya tuffa standarden. 7 LIFEPAK 15 Monitor/Defibrillator LIFEPAK 15 är LIFEPAK TOUGH robust, bärbar och tålig en apparat att lita på. Tuffare både inuti och utanpå Vi fick önskemål från vårdpersonal om en mer slitstark enhet. Därför lade vi till ett stötdämpande handtag, en skärm med två skikt som tål kraftiga stötar och fall från hög höjd plus nya kabelkontakter som sitter ordentligt för att ge trygg och säker övervakning och behandling. LIFEPAK15 är den enda enheten som klarar att falla ned 75 cm från en säng eller att tappas under transport. Enkel att rengöra Branschledande IP44-klassning skyddar mot vätska och olika ämnen och ytterhöljet och knappsatserna är utformade för att du ska kunna följa tillämpliga bestämmelser. Oöverträffad fältservice Enhetens självtestande funktion gör servicepersonalen uppmärksamma på om den behöver tillsyn, så att du vet att den är redo när du behöver den. Med underhåll och reparation som utförs på plats, tillgång till originaldelar från tillverkaren och välutbildade, erfarna servicerepresentanter kan du känna dig trygg i vetskap om att din LIFEPAK 15 är redo när du behöver den.* Nätadapter LIFEPAK TOUGH CODE SUMMARY rapport över kritiska händelser * En mängd olika specialservicealternativ finns.

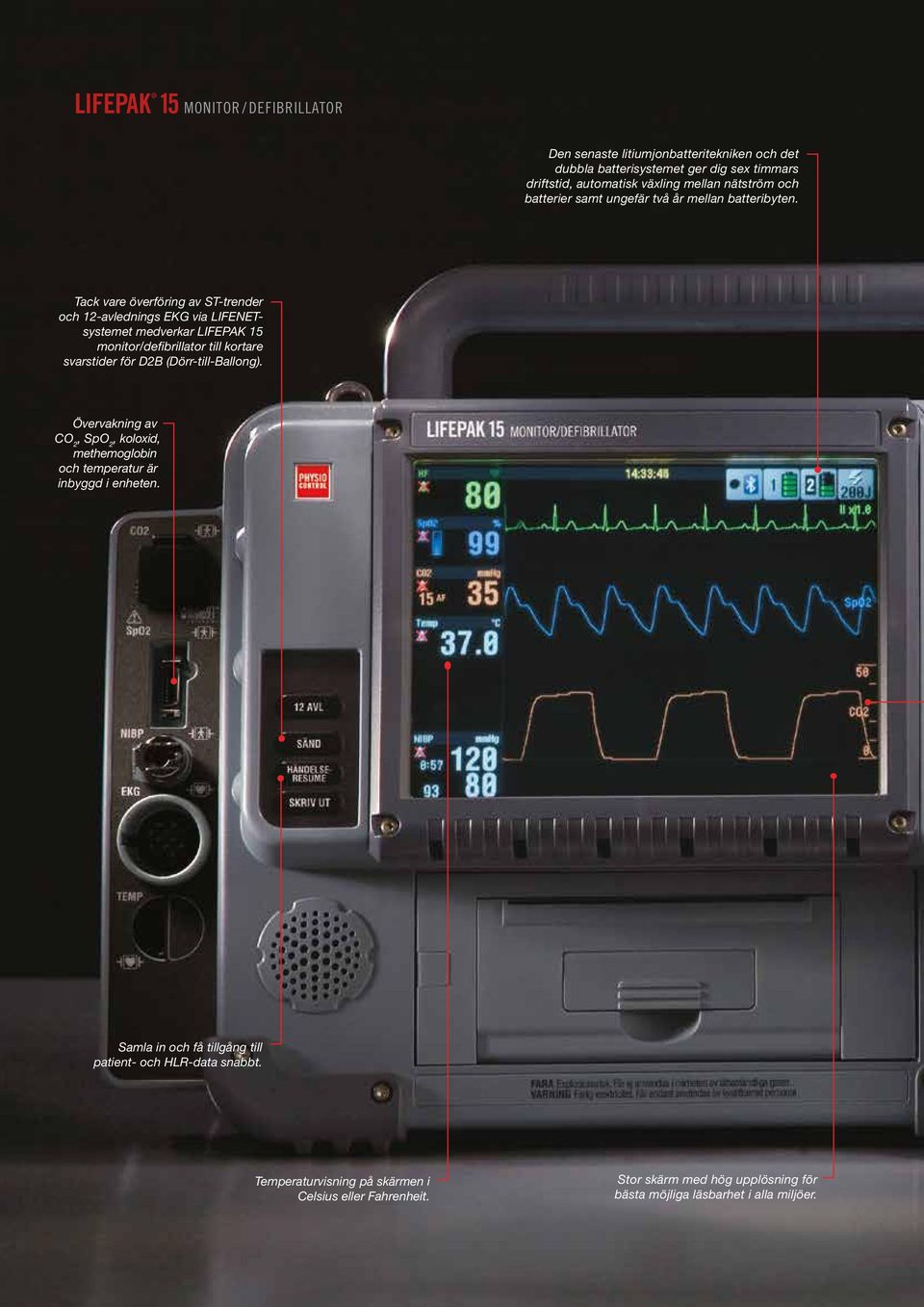

10 LIFEPAK 15 MONITOR/DEFIBRILLATOR Den senaste litiumjonbatteritekniken och det dubbla batterisystemet ger dig sex timmars driftstid, automatisk växling mellan nätström och batterier samt ungefär två år mellan batteribyten. Tack vare överföring av ST-trender och 12-avlednings EKG via LIFENETsystemet medverkar LIFEPAK 15 monitor/defibrillator till kortare svarstider för D2B (Dörr-till-Ballong). Övervakning av CO 2, SpO 2, koloxid, methemoglobin och temperatur är inbyggd i enheten. Samla in och få tillgång till patient- och HLR-data snabbt. Temperaturvisning på skärmen i Celsius eller Fahrenheit. Stor skärm med hög upplösning för bästa möjliga läsbarhet i alla miljöer.

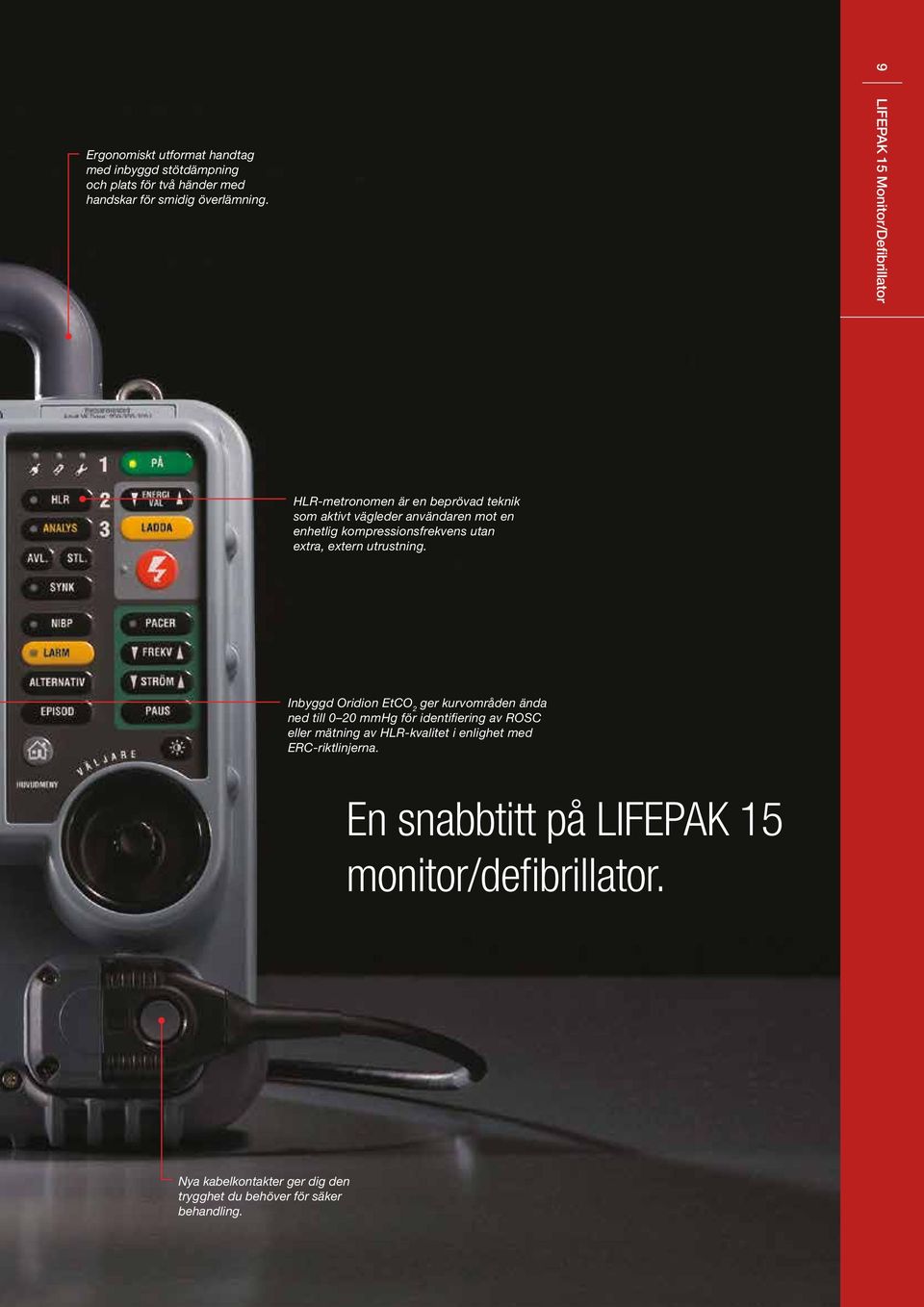

11 Ergonomiskt utformat handtag med inbyggd stötdämpning och plats för två händer med handskar för smidig överlämning. 9 LIFEPAK 15 Monitor/Defibrillator HLR-metronomen är en beprövad teknik som aktivt vägleder användaren mot en enhetlig kompressionsfrekvens utan extra, extern utrustning. Inbyggd Oridion EtCO 2 ger kurvområden ända ned till 0 20 mmhg för identifiering av ROSC eller mätning av HLR-kvalitet i enlighet med ERC-riktlinjerna. En snabbtitt på LIFEPAK 15 monitor/defibrillator. Nya kabelkontakter ger dig den trygghet du behöver för säker behandling.

12 LIFEPAK 15 MONITOR/DEFIBRILLATOR Physio-Control har utvecklat teknik och tagit fram produkter som blivit välkända bland professionell räddningspersonal, kliniska vårdgivare och i samhället i mer än 55 år.

13 11 LIFEPAK 15 Monitor/Defibrillator Trygghet och tradition. Alltsedan starten 1955 har Physio-Control levererat välkänd kvalitet och kontinuerlig förnyelse till vårdpersonal världen över. Våra LIFEPAK-enheter har burits till toppen av Mount Everest. De har slungats ut i omloppsbana på den internationella rymdstationen ISS. Och över en halv miljon enheter är för närvarande i bruk runtom i världen i ambulanser, på sjukhusen och inom räddningstjänsten. Vi låter oss inspireras och informeras av de livräddare som väljer våra produkter för att rädda liv. Den kunskap vi får från att arbeta med några av världens största akutvårdsorganisationer hjälper oss med kontinuerliga förbättringar av kliniska standarder och tålighet. Vi för vår innovationstradition vidare med ledande teknik som förbättrar patienternas vård. Vår bifasiska teknik med 360 J ger patienterna den bästa chansen till överlevnad. Vårt säkra webbaserade flöde med EKG-data förbättrar STEMI-patienternas resultat. Och vår koloxidövervakning gör det lättare att hitta den främsta orsaken till förgiftningsdöd. Från första hjälpen på gatan till vård på akutavdelningen vi erbjuder en hel serie lösningar som sträcker sig från akutvård till kvalitetskontroll. Men trots att vi lanserar banbrytande produkter på marknaden finns det vissa saker som vi inte ändrar på. Som vanligt får du inte bara en isolerad apparat när du väljer en av våra produkter. Du får också branschens mest omfattande garanti, branschledande teknisk service och en samarbetspartner som har mer än 55 års erfarenhet av akutvård. Mer information om LIFEPAK 15 monitor/ defibrillator och hur den kan hjälpa dig att göra det du är bäst på kan du få från din lokala Physio-Control-representant eller på

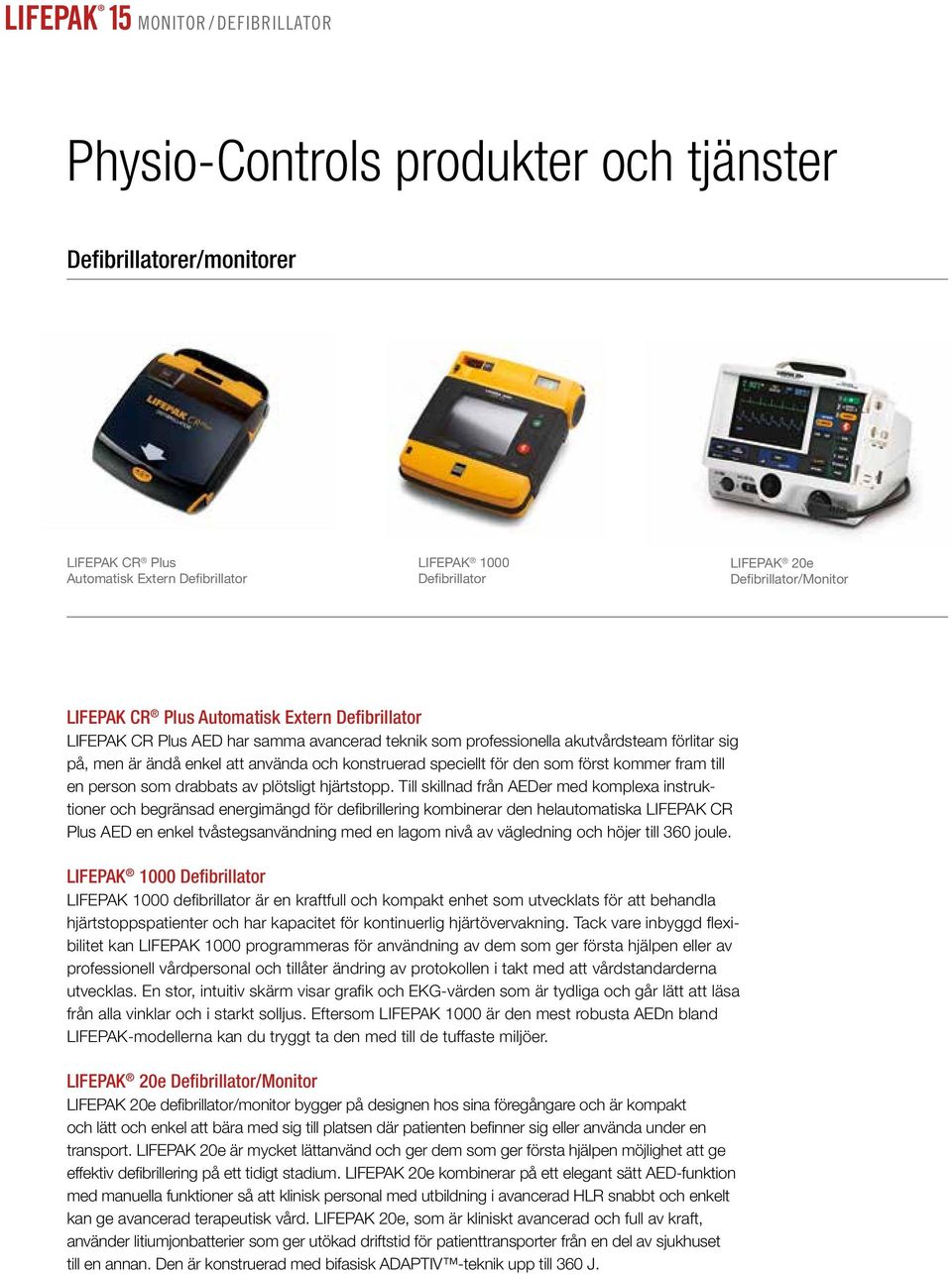

14 LIFEPAK 15 MONITOR/DEFIBRILLATOR Physio-Controls produkter och tjänster Defibrillatorer/monitorer LIFEPAK CR Plus Automatisk Extern Defibrillator LIFEPAK 1000 Defibrillator LIFEPAK 20e Defibrillator/Monitor LIFEPAK CR Plus Automatisk Extern Defibrillator LIFEPAK CR Plus AED har samma avancerad teknik som professionella akutvårdsteam förlitar sig på, men är ändå enkel att använda och konstruerad speciellt för den som först kommer fram till en person som drabbats av plötsligt hjärtstopp. Till skillnad från AEDer med komplexa instruktioner och begränsad energimängd för defibrillering kombinerar den helautomatiska LIFEPAK CR Plus AED en enkel tvåstegsanvändning med en lagom nivå av vägledning och höjer till 360 joule. LIFEPAK 1000 Defibrillator LIFEPAK 1000 defibrillator är en kraftfull och kompakt enhet som utvecklats för att behandla hjärtstoppspatienter och har kapacitet för kontinuerlig hjärtövervakning. Tack vare inbyggd flexibilitet kan LIFEPAK 1000 programmeras för användning av dem som ger första hjälpen eller av professionell vårdpersonal och tillåter ändring av protokollen i takt med att vårdstandarderna utvecklas. En stor, intuitiv skärm visar grafik och EKG-värden som är tydliga och går lätt att läsa från alla vinklar och i starkt solljus. Eftersom LIFEPAK 1000 är den mest robusta AEDn bland LIFEPAK-modellerna kan du tryggt ta den med till de tuffaste miljöer. LIFEPAK 20e Defibrillator/Monitor LIFEPAK 20e defibrillator/monitor bygger på designen hos sina föregångare och är kompakt och lätt och enkel att bära med sig till platsen där patienten befinner sig eller använda under en transport. LIFEPAK 20e är mycket lättanvänd och ger dem som ger första hjälpen möjlighet att ge effektiv defibrillering på ett tidigt stadium. LIFEPAK 20e kombinerar på ett elegant sätt AED-funktion med manuella funktioner så att klinisk personal med utbildning i avancerad HLR snabbt och enkelt kan ge avancerad terapeutisk vård. LIFEPAK 20e, som är kliniskt avancerad och full av kraft, använder litiumjonbatterier som ger utökad driftstid för patienttransporter från en del av sjukhuset till en annan. Den är konstruerad med bifasisk ADAPTIV -teknik upp till 360 J.

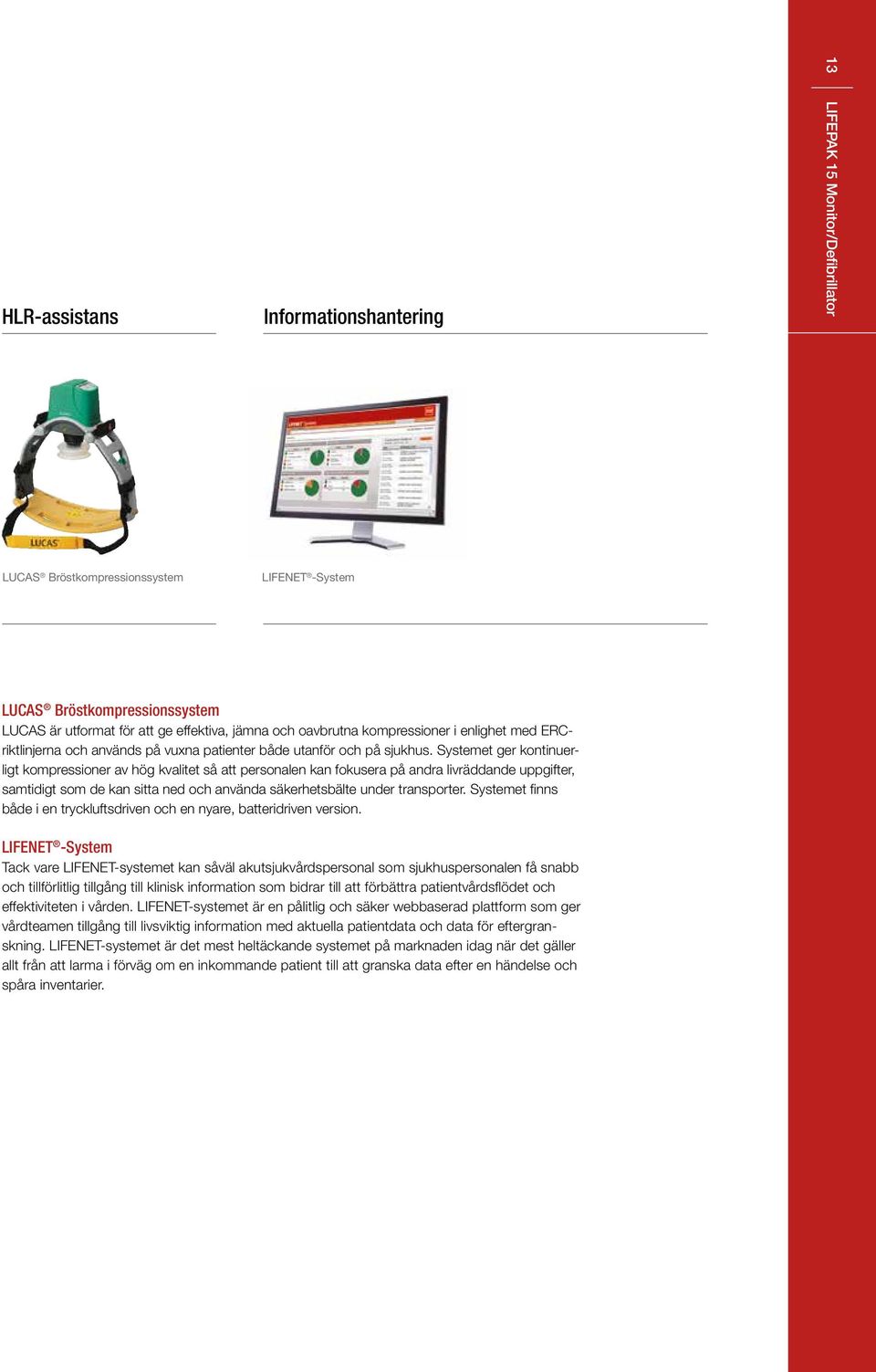

15 HLR-assistans Informationshantering 13 LIFEPAK 15 Monitor/Defibrillator LUCAS Bröstkompressionssystem LIFENET -System LUCAS Bröstkompressionssystem LUCAS är utformat för att ge effektiva, jämna och oavbrutna kompressioner i enlighet med ERCriktlinjerna och används på vuxna patienter både utanför och på sjukhus. Systemet ger kontinuerligt kompressioner av hög kvalitet så att personalen kan fokusera på andra livräddande uppgifter, samtidigt som de kan sitta ned och använda säkerhetsbälte under transporter. Systemet finns både i en tryckluftsdriven och en nyare, batteridriven version. LIFENET -System Tack vare LIFENET-systemet kan såväl akutsjukvårdspersonal som sjukhuspersonalen få snabb och tillförlitlig tillgång till klinisk information som bidrar till att förbättra patientvårdsflödet och effektiviteten i vården. LIFENET-systemet är en pålitlig och säker webbaserad plattform som ger vårdteamen tillgång till livsviktig information med aktuella patientdata och data för eftergranskning. LIFENET-systemet är det mest heltäckande systemet på marknaden idag när det gäller allt från att larma i förväg om en inkommande patient till att granska data efter en händelse och spåra inventarier.

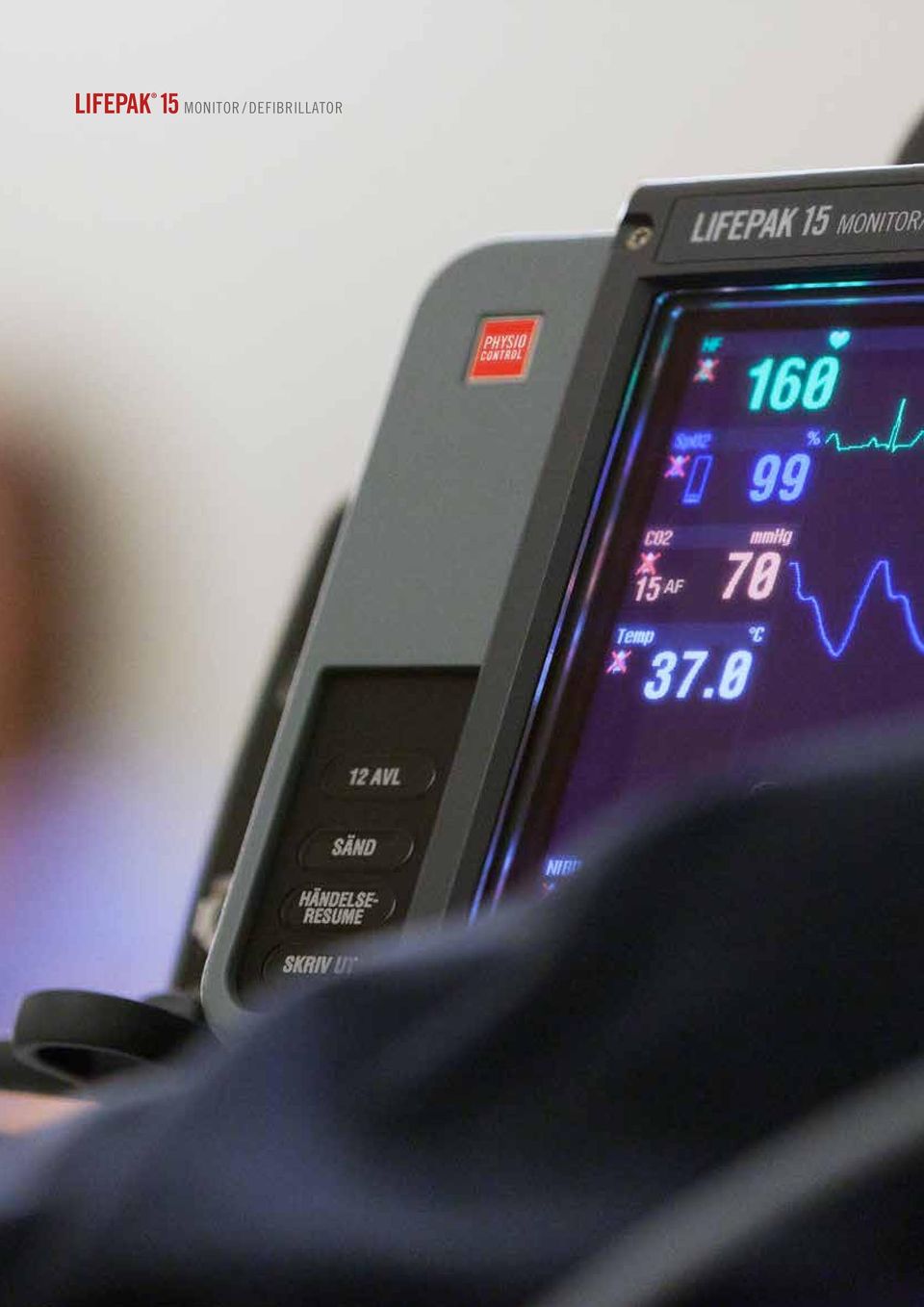

16 LIFEPAK 15 MONITOR/DEFIBRILLATOR

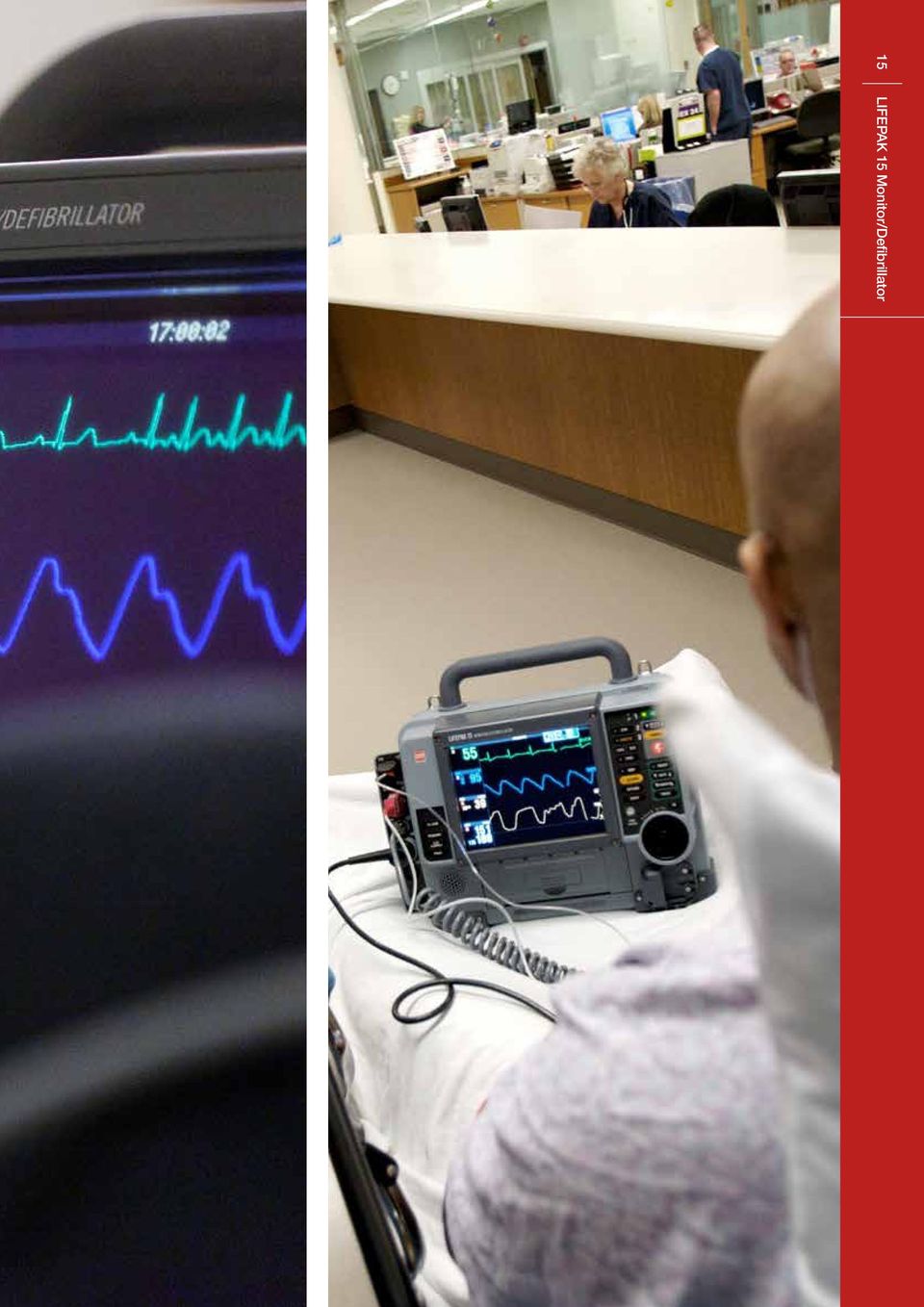

17 15 LIFEPAK 15 Monitor/Defibrillator

18 Specifikationer ALLMÄNT LIFEPAK 15 monitor/defibrillator har sex huvudfunktionslägen: AED-läge: för automatisk EKG-analys och vägledande behandlingsprotokoll för patienter med hjärtstopp. Manuellt läge: för manuell defibrillering, synkroniserad elkonvertering, noninvasiv pacing och övervakning av EKG och vitala parametrar. Arkivläge: för tillgång till sparad patientinformation. Inställningsläge: för ändring av funktionernas grundinställningar. Serviceläge: för diagnostiska test och kalibreringar utförda av auktoriserad personal. Demoläge: för simulerade vågformer och trendkurvor i demonstrationssyfte. FYSISKA EGENSKAPER Vikt: Basmonitor/defibrillator med en ny rulle papper och två installerade batterier: 8,6 kg Fullt utrustad monitor/defibrillator med en ny rulle papper och två installerade batterier: 9,1 kg Litiumjon batteri: 0,59 kg Tillbehörsväska och axelrem: 1,77 kg Standardspadar (hårda): 0,95 kg Höjd: 31,7 cm Bredd: 40,1 cm Djup: 23,1 cm SKÄRM Storlek (aktiv visningsyta): 212 mm (8,4 tum) diagonalt; 171 mm bred x 128 mm hög Upplösning: Skärmtyp 640 x 480 punkters färg-lcd med bakgrundsbelysning Användarval av skärminställning: fullfärg eller SunVue visar hög kontrast Visning: visar 5 sekunders EKG och alfanumeriska tecken för värden, apparatinstruktioner eller vägledande instruktioner Visning: upp till tre vågformer Kurvans svephastighet: 25 mm/sek för EKG, SpO 2, IP och 12,5 mm/sek för CO 2 DATABEHANDLING Enheten samlar in och lagrar patientdata, händelser (inklusive kurvor och annoteringar) samt kontinuerlig vågform- och patientimpedansinformation i internminnet. Användaren kan välja och skriva ut rapporter och överföra den lagrade informationen via de kommunikationsmetoder som stöds. Rapporttyper: Tre formattyper av CODE SUMMARY kritisk händelseresumé: kort, medium och lång 12-avlednings EKG med STEMI-utlåtanden Kontinuerlig kurva (endast överföring) Trendresumé Sammanställning av vitala parametrar Ögonblicksbild Minneskapacitet: Den totala kapaciteten är 360 minuters kontinuerligt EKG, 90 minuters kontinuerliga data från alla kanaler eller 400 händelser i enskilda kurvor. Den maximala minneskapaciteten för en enskild patient är 200 rapporter i enskilda kurvor och 90 minuters kontinuerligt EKG. KOMMUNIKATION Apparaten har kapacitet att överföra data både via kabel och trådlöst. Seriell port för RS232-kommunikation + 12 V tillgängligt. Endast för enheter som drar maximalt 0,5 A ström. Bluetooth -teknik ger trådlös kommunikation över korta avstånd med andra Bluetooth-aktiverade enheter. MONITOR EKG EKG övervakas via flera olika kabelanordningar: En 3-kanalskabel används för 3-avlednings EKG. En 5-kanalskabel används för 7-avlednings EKG. En 10-kanalskabel används för 12-avlednings EKG. När bröstelektroderna är avlägsnade fungerar 10-kanalskabeln som 4-kanalskabel. Standardspadar eller QUIK-COMBO pacing/defibrillerings/ EKG-elektroder används för övervakning med spadar. Frekvenssvar: Monitor: 0,5 till 40 Hz eller 1 till 30 Hz Spadar: 2,5 till 30 Hz Diagnostiskt 12-avlednings EKG: 0,05 till 150 Hz Val av avledning: Avledning I, II, III (3-kanals EKG-kabel) Avledning I, II, III, AVR, AVL och AVF som tas samtidigt (4-kanals EKG-kabel) Avledning I, II, III, AVR, AVL, AVF och C som tas samtidigt (5-kanals EKG-kabel) Avledning I, II, III, AVR, AVL, AVF, V1, V2, V3, V4, V5 och V6 som tas samtidigt (10-kanals EKG-kabel) EKG-storlek: 4; 3; 2,5; 2; 1,5; 1; 0,5; 0;25 cm/mv (fast vid 1 cm/mv för 12 avledningar) Visning av hjärtfrekvens: slag/min digital skärm Noggrannhet: ±4 % eller ±3 slag/min, beroende på vilket som är störst QRS-detekteringsområde: 40 till 120 msek Amplitud: 0,5 till 5,0 mv CM-undertryckning (CMRR): EKG-avledningar: 90 db vid 50/60 Hz Sp0 2 /SpC0/SpMet Sensorer: MASIMO -sensorer inklusive RAINBOW -sensorer NELLCOR -sensorer vid användning med MASIMO RED MNC-adapter Sp0 2 Visat saturationsområde: <50 för nivåer under 50 %; 50 till 100 % Saturationsnoggrannhet: % (0 69 % ospecificerad) Vuxna/barn: ±2 siffror (i vila) ±3 siffror (i rörelse) Dynamisk signalstyrka i stapeldiagram Pulssignal som spåras som SpO 2 -pulsationer Uppdatering av SpO 2 -medelvärde som kan ställas in av användaren: 4, 8, 12 eller 16 sekunder SpO 2 -känslighet som kan ställas in av användaren: normal, hög SpO 2 -mätning: funktionella SpO 2 -värden visas och lagras Pulsfrekvensområde: 25 till 240 slag/min Pulsfrekvensnoggrannhet (vuxna/barn): ±3 siffror (i vila) ±5 siffror (i rörelse) SpO 2 -kurvvisning med automatisk förstärkning som tillval SpC0 Sensor: Endast Rainbow-sensorer Visningsområde för SpCO-koncentration: 0 till 40 % SpCO-noggrannhet: ±3 siffror SpMET Sensor: Endast Rainbow-sensorer SpMet-saturationsintervall: 0 till 15,0 % SpMet-visningsupplösning: 0,1 % upp till 10 %, därefter heltalsvisning upp till 15 % SpMet-noggrannhet: ±1 siffra NIBP Blodtryck systoliskt tryckområde: 30 till 255 mmhg Diastoliskt tryckområde: 15 till 220 mmhg Medelartärtryckområde: 20 till 235 mmhg Enhet: mmhg Blodtrycksnoggrannhet: ±5 mmhg Blodtrycksmätningstid: 20 sekunder, standard (tid för manschettexpansion ej medräknad) Pulsfrekvensområde: 30 till 240 pulsslag per minut Pulsfrekvensnoggrannhet: ±2 pulsslag per minut eller ±2 %, beroende på vilket som är störst Driftsfunktion initialt manschettryck: användarval, 80 till 180 mmhg Tidsintervall för automatisk mätning: användarval, 2 min till 60 min Automatisk trycklättnad på manschetten vid för högt tryck: om manschettrycket överskrider 290 mmhg Överskriden tid: om mätningstiden överskrider 120 sekunder CO 2 CO 2 -område: 0 till 99 mmhg Enheter: mmhg, % eller kpa Mätvärdesnoggrannhet för andning: 0 till 70 andetag/min: ±1 andetag/min 71 till 99 andetag/min: ±2 andetag/min Mätvärdesområde för andning: 0 till 99 andetag/minut Stegringstid: 190 msek Svarstid: 3,3 sekunder (inklusive fördröjningstid och stegringstid) Initieringstid: 30 sekunder (standard), 10 till 180 sekunder Omgivande lufttryck: kompenseras automatiskt internt Visningstillval: CO 2 -tryckkurva Skalfaktorer: Autoskala, 0 20 mmhg (0 4 vol%), 0 50 mmhg (0 7 vol%), mmhg (0 14 vol%) Invasivt tryck Givartyp: Belastningsmätare med resistensbrygga Givarkänslighet: 5 μv/v/mmhg Magnetiseringsspänning: 5 V dc Anslutning: ElectroShield: CXS 3102A 14S-6S Bandbredd: Digitalt filtrerad, DC till 30 Hz (<-3 db) Nollägesdrift: 1 mmhg/h utan givardrift Nolljustering: ±150 mmhg inklusive givarförskjutning Numerisk noggrannhet: ±1 mmhg eller 2 % av mätvärdet, beroende på vilket som är störst, plus givarfel Tryckintervall: -30 till 300 mmhg, i sex användarvalda inställningar Visning av invasivt tryck Visning: IP-kurvor och -siffror Enhet: mmhg Etiketter: P1 eller P2, ART, PA, CVP, ICP, LAP (användarval) Temperatur Område: 24,8 C till 45,2 C Upplösning: 0,1 C Noggrannhet: ±0,2 C inklusive sensor Återanvändbar temperaturkabel: 1,5 m eller 3 m Engångsgivartyper: Yttre hud; Esofageal/rektal. Trend Tidsskala: Auto, 30 minuter, 1, 2, 4 eller 8 timmar Varaktighet: Upp till 8 timmar ST-segment: Efter initial 12-avlednings EKG-analys väljs och trendberäknas EKG-avledningen med den största ST-förskjutningen automatiskt Visar valet av: HF, PF (SpO 2 ), PF (NIBP), SpO 2 (%), SpCO (%), SpMet (%), CO 2 (EtCO 2 /FiCO 2 ), RR (CO 2 ), NIBP, IP1, IP2, ST

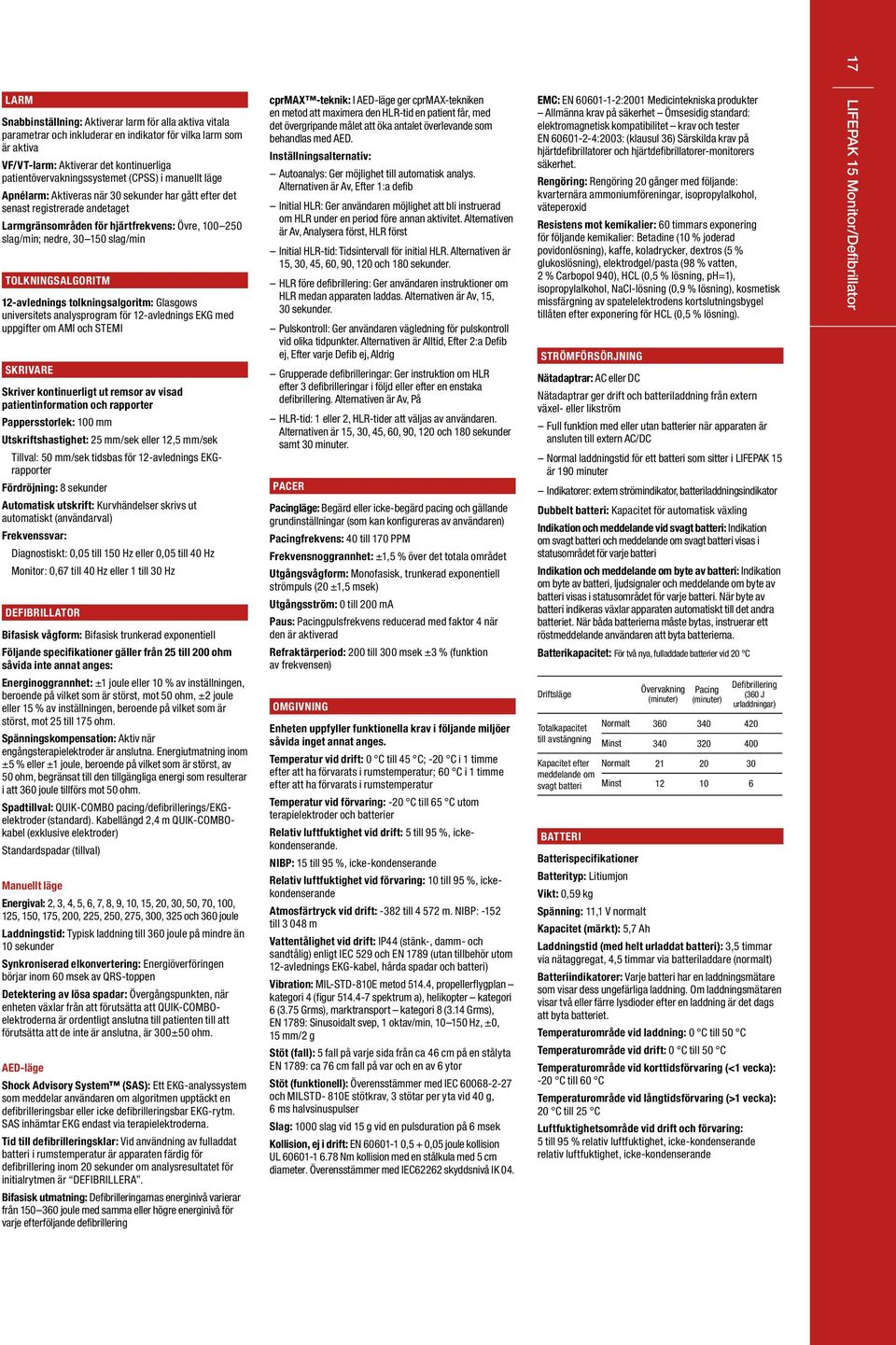

19 larm Snabbinställning: Aktiverar larm för alla aktiva vitala parametrar och inkluderar en indikator för vilka larm som är aktiva VF/VT-larm: Aktiverar det kontinuerliga patientövervakningssystemet (CPSS) i manuellt läge Apnélarm: Aktiveras när 30 sekunder har gått efter det senast registrerade andetaget Larmgränsområden för hjärtfrekvens: Övre, slag/min; nedre, slag/min TOLKNINGSALGORITM 12-avlednings tolkningsalgoritm: Glasgows universitets analysprogram för 12-avlednings EKG med uppgifter om AMI och STEMI SKRIVARE Skriver kontinuerligt ut remsor av visad patientinformation och rapporter Pappersstorlek: 100 mm Utskriftshastighet: 25 mm/sek eller 12,5 mm/sek Tillval: 50 mm/sek tidsbas för 12-avlednings EKGrapporter Fördröjning: 8 sekunder Automatisk utskrift: Kurvhändelser skrivs ut automatiskt (användarval) Frekvenssvar: Diagnostiskt: 0,05 till 150 Hz eller 0,05 till 40 Hz Monitor: 0,67 till 40 Hz eller 1 till 30 Hz defibrillator Bifasisk vågform: Bifasisk trunkerad exponentiell Följande specifikationer gäller från 25 till 200 ohm såvida inte annat anges: Energinoggrannhet: ±1 joule eller 10 % av inställningen, beroende på vilket som är störst, mot 50 ohm, ±2 joule eller 15 % av inställningen, beroende på vilket som är störst, mot 25 till 175 ohm. Spänningskompensation: Aktiv när engångsterapielektroder är anslutna. Energiutmatning inom ±5 % eller ±1 joule, beroende på vilket som är störst, av 50 ohm, begränsat till den tillgängliga energi som resulterar i att 360 joule tillförs mot 50 ohm. Spadtillval: QUIK-COMBO pacing/defibrillerings/ekgelektroder (standard). Kabellängd 2,4 m QUIK-COMBOkabel (exklusive elektroder) Standardspadar (tillval) Manuellt läge Energival: 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 30, 50, 70, 100, 125, 150, 175, 200, 225, 250, 275, 300, 325 och 360 joule Laddningstid: Typisk laddning till 360 joule på mindre än 10 sekunder Synkroniserad elkonvertering: Energiöverföringen börjar inom 60 msek av QRS-toppen Detektering av lösa spadar: Övergångspunkten, när enheten växlar från att förutsätta att QUIK-COMBOelektroderna är ordentligt anslutna till patienten till att förutsätta att de inte är anslutna, är 300±50 ohm. AED-läge Shock Advisory System (SAS): Ett EKG-analyssystem som meddelar användaren om algoritmen upptäckt en defibrilleringsbar eller icke defibrilleringsbar EKG-rytm. SAS inhämtar EKG endast via terapielektroderna. Tid till defibrilleringsklar: Vid användning av fulladdat batteri i rumstemperatur är apparaten färdig för defibrillering inom 20 sekunder om analysresultatet för initialrytmen är DEFIBRILLERA. Bifasisk utmatning: Defibrilleringarnas energinivå varierar från joule med samma eller högre energinivå för varje efterföljande defibrillering cprmax -teknik: I AED-läge ger cprmax-tekniken en metod att maximera den HLR-tid en patient får, med det övergripande målet att öka antalet överlevande som behandlas med AED. Inställningsalternativ: Autoanalys: Ger möjlighet till automatisk analys. Alternativen är Av, Efter 1:a defib Initial HLR: Ger användaren möjlighet att bli instruerad om HLR under en period före annan aktivitet. Alternativen är Av, Analysera först, HLR först Initial HLR-tid: Tidsintervall för initial HLR. Alternativen är 15, 30, 45, 60, 90, 120 och 180 sekunder. HLR före defibrillering: Ger användaren instruktioner om HLR medan apparaten laddas. Alternativen är Av, 15, 30 sekunder. Pulskontroll: Ger användaren vägledning för pulskontroll vid olika tidpunkter. Alternativen är Alltid, Efter 2:a Defib ej, Efter varje Defib ej, Aldrig Grupperade defibrilleringar: Ger instruktion om HLR efter 3 defibrilleringar i följd eller efter en enstaka defibrillering. Alternativen är Av, På HLR-tid: 1 eller 2, HLR-tider att väljas av användaren. Alternativen är 15, 30, 45, 60, 90, 120 och 180 sekunder samt 30 minuter. PACER Pacingläge: Begärd eller icke-begärd pacing och gällande grundinställningar (som kan konfigureras av användaren) Pacingfrekvens: 40 till 170 PPM Frekvensnoggrannhet: ±1,5 % över det totala området Utgångsvågform: Monofasisk, trunkerad exponentiell strömpuls (20 ±1,5 msek) Utgångsström: 0 till 200 ma Paus: Pacingpulsfrekvens reducerad med faktor 4 när den är aktiverad Refraktärperiod: 200 till 300 msek ±3 % (funktion av frekvensen) OMGIVNING Enheten uppfyller funktionella krav i följande miljöer såvida inget annat anges. Temperatur vid drift: 0 C till 45 C; -20 C i 1 timme efter att ha förvarats i rumstemperatur; 60 C i 1 timme efter att ha förvarats i rumstemperatur Temperatur vid förvaring: -20 C till 65 C utom terapielektroder och batterier Relativ luftfuktighet vid drift: 5 till 95 %, ickekondenserande. NIBP: 15 till 95 %, icke-kondenserande Relativ luftfuktighet vid förvaring: 10 till 95 %, ickekondenserande Atmosfärtryck vid drift: -382 till m. NIBP: -152 till m Vattentålighet vid drift: IP44 (stänk-, damm- och sandtålig) enligt IEC 529 och EN 1789 (utan tillbehör utom 12-avlednings EKG-kabel, hårda spadar och batteri) Vibration: MIL-STD-810E metod 514.4, propellerflygplan kategori 4 (figur spektrum a), helikopter kategori 6 (3.75 Grms), marktransport kategori 8 (3.14 Grms), EN 1789: Sinusoidalt svep, 1 oktav/min, Hz, ±0, 15 mm/2 g Stöt (fall): 5 fall på varje sida från ca 46 cm på en stålyta EN 1789: ca 76 cm fall på var och en av 6 ytor Stöt (funktionell): Överensstämmer med IEC och MILSTD- 810E stötkrav, 3 stötar per yta vid 40 g, 6 ms halvsinuspulser Slag: 1000 slag vid 15 g vid en pulsduration på 6 msek Kollision, ej i drift: EN ,5 + 0,05 joule kollision UL Nm kollision med en stålkula med 5 cm diameter. Överensstämmer med IEC62262 skyddsnivå IK 04. EMC: EN :2001 Medicintekniska produkter Allmänna krav på säkerhet Ömsesidig standard: elektromagnetisk kompatibilitet krav och tester EN :2003: (klausul 36) Särskilda krav på hjärtdefibrillatorer och hjärtdefibrillatorer-monitorers säkerhet. Rengöring: Rengöring 20 gånger med följande: kvarternära ammoniumföreningar, isopropylalkohol, väteperoxid Resistens mot kemikalier: 60 timmars exponering för följande kemikalier: Betadine (10 % joderad povidonlösning), kaffe, koladrycker, dextros (5 % glukoslösning), elektrodgel/pasta (98 % vatten, 2 % Carbopol 940), HCL (0,5 % lösning, ph=1), isopropylalkohol, NaCl-lösning (0,9 % lösning), kosmetisk missfärgning av spatelelektrodens kortslutningsbygel tillåten efter exponering för HCL (0,5 % lösning). STRÖMFÖRSÖRJNING Nätadaptrar: AC eller DC Nätadaptrar ger drift och batteriladdning från extern växel- eller likström Full funktion med eller utan batterier när apparaten är ansluten till extern AC/DC Normal laddningstid för ett batteri som sitter i LIFEPAK 15 är 190 minuter Indikatorer: extern strömindikator, batteriladdningsindikator Dubbelt batteri: Kapacitet för automatisk växling Indikation och meddelande vid svagt batteri: Indikation om svagt batteri och meddelande om svagt batteri visas i statusområdet för varje batteri Indikation och meddelande om byte av batteri: Indikation om byte av batteri, ljudsignaler och meddelande om byte av batteri visas i statusområdet för varje batteri. När byte av batteri indikeras växlar apparaten automatiskt till det andra batteriet. När båda batterierna måste bytas, instruerar ett röstmeddelande användaren att byta batterierna. Batterikapacitet: För två nya, fulladdade batterier vid 20 C Driftsläge Totalkapacitet till avstängning BATTERI Övervakning (minuter) Pacing (minuter) Defibrillering (360 J urladdningar) Normalt Minst Kapacitet efter Normalt meddelande om svagt batteri Minst Batterispecifikationer Batterityp: Litiumjon Vikt: 0,59 kg Spänning: 11,1 V normalt Kapacitet (märkt): 5,7 Ah Laddningstid (med helt urladdat batteri): 3,5 timmar via nätaggregat, 4,5 timmar via batteriladdare (normalt) Batteriindikatorer: Varje batteri har en laddningsmätare som visar dess ungefärliga laddning. Om laddningsmätaren visar två eller färre lysdioder efter en laddning är det dags att byta batteriet. Temperaturområde vid laddning: 0 C till 50 C Temperaturområde vid drift: 0 C till 50 C Temperaturområde vid korttidsförvaring (<1 vecka): -20 C till 60 C Temperaturområde vid långtidsförvaring (>1 vecka): 20 C till 25 C Luftfuktighetsområde vid drift och förvaring: 5 till 95 % relativ luftfuktighet, icke-kondenserande relativ luftfuktighet, icke-kondenserande 17 LIFEPAK 15 Monitor/Defibrillator

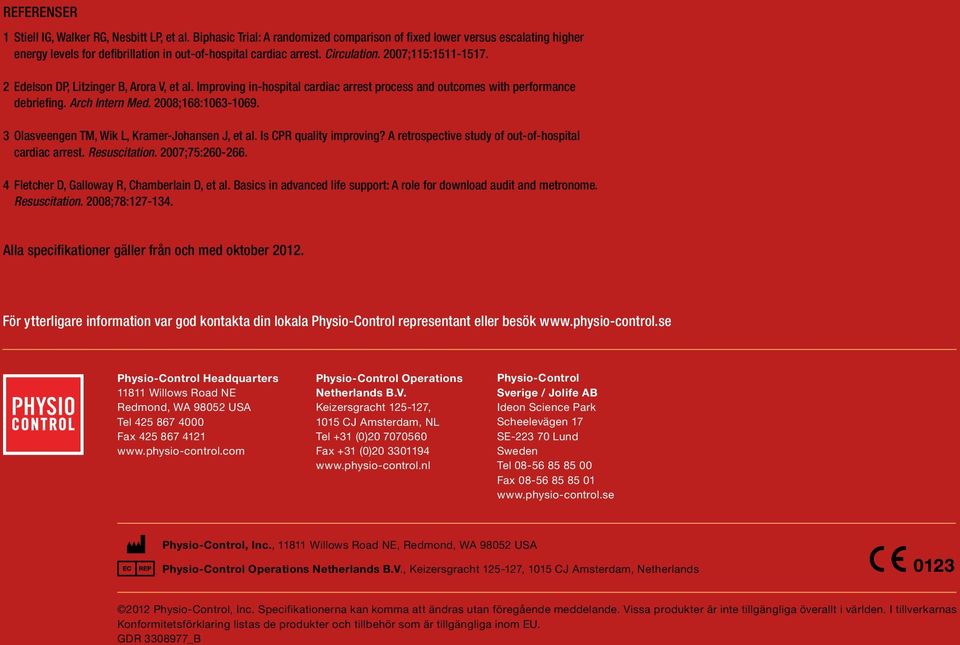

20 REFERENSER 1 Stiell IG, Walker RG, Nesbitt LP, et al. Biphasic Trial: A randomized comparison of fixed lower versus escalating higher energy levels for defibrillation in out-of-hospital cardiac arrest. Circulation. 2007;115: Edelson DP, Litzinger B, Arora V, et al. Improving in-hospital cardiac arrest process and outcomes with performance debriefing. Arch Intern Med. 2008;168: Olasveengen TM, Wik L, Kramer-Johansen J, et al. Is CPR quality improving? A retrospective study of out-of-hospital cardiac arrest. Resuscitation. 2007;75: Fletcher D, Galloway R, Chamberlain D, et al. Basics in advanced life support: A role for download audit and metronome. Resuscitation. 2008;78: Alla specifikationer gäller från och med oktober För ytterligare information var god kontakta din lokala Physio-Control representant eller besök Physio-Control Headquarters Willows Road NE Redmond, WA USA Tel Fax Physio-Control Operations Netherlands B.V. Keizersgracht , 1015 CJ Amsterdam, NL Tel +31 (0) Fax +31 (0) Physio-Control Sverige / Jolife AB Ideon Science Park Scheelevägen 17 SE Lund Sweden Tel Fax Physio-Control, Inc., Willows Road NE, Redmond, WA USA Physio-Control Operations Netherlands B.V., Keizersgracht , 1015 CJ Amsterdam, Netherlands 2012 Physio-Control, Inc. Specifikationerna kan komma att ändras utan föregående meddelande. Vissa produkter är inte tillgängliga överallt i världen. I tillverkarnas Konformitetsförklaring listas de produkter och tillbehör som är tillgängliga inom EU. GDR _B
