1 SIMPLY CLEVER RADIO SWING INSTRUKTIONSBOK

2

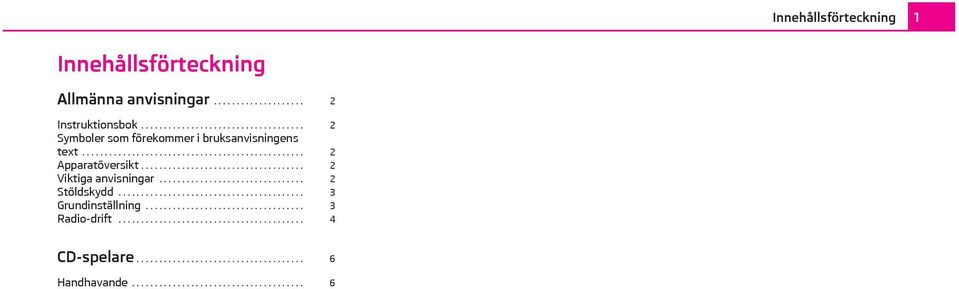

3 Innehållsförteckning 1 Innehållsförteckning Allmänna anvisningar Instruktionsbok Symboler som förekommer i bruksanvisningens text Apparatöversikt Viktiga anvisningar Stöldskydd Grundinställning Radio-drift CD-spelare Handhavande

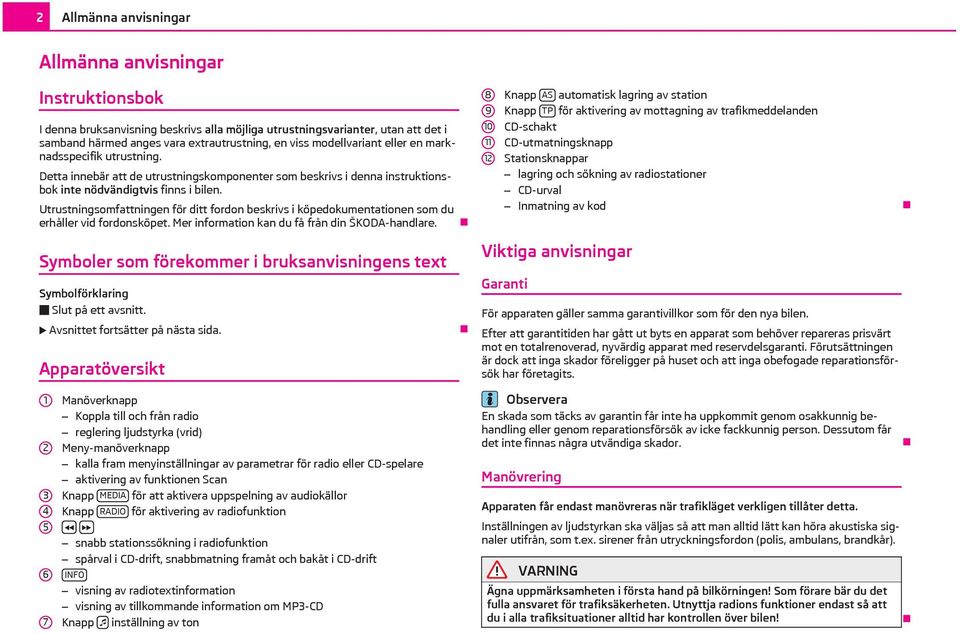

4 2 Allmänna anvisningar Allmänna anvisningar Instruktionsbok I denna bruksanvisning beskrivs alla möjliga utrustningsvarianter, utan att det i samband härmed anges vara extrautrustning, en viss modellvariant eller en marknadsspecifik utrustning. Detta innebär att de utrustningskomponenter som beskrivs i denna instruktionsbok inte nödvändigtvis finns i bilen. Utrustningsomfattningen för ditt fordon beskrivs i köpedokumentationen som du erhåller vid fordonsköpet. Mer information kan du få från din ŠKODA-handlare Knapp AS automatisk lagring av station Knapp TP för aktivering av mottagning av trafikmeddelanden CD-schakt CD-utmatningsknapp Stationsknappar lagring och sökning av radiostationer CD-urval Inmatning av kod Symboler som förekommer i bruksanvisningens text Symbolförklaring Slut på ett avsnitt. Avsnittet fortsätter på nästa sida. Apparatöversikt Viktiga anvisningar Garanti För apparaten gäller samma garantivillkor som för den nya bilen. Efter att garantitiden har gått ut byts en apparat som behöver repareras prisvärt mot en totalrenoverad, nyvärdig apparat med reservdelsgaranti. Förutsättningen är dock att inga skador föreligger på huset och att inga obefogade reparationsförsök har företagits Manöverknapp Koppla till och från radio reglering ljudstyrka (vrid) Meny-manöverknapp kalla fram menyinställningar av parametrar för radio eller CD-spelare aktivering av funktionen Scan Knapp MEDIA för att aktivera uppspelning av audiokällor Knapp RADIO för aktivering av radiofunktion snabb stationssökning i radiofunktion spårval i CD-drift, snabbmatning framåt och bakåt i CD-drift INFO visning av radiotextinformation visning av tillkommande information om MP3-CD Knapp inställning av ton En skada som täcks av garantin får inte ha uppkommit genom osakkunnig behandling eller genom reparationsförsök av icke fackkunnig person. Dessutom får det inte finnas några utvändiga skador. Manövrering Apparaten får endast manövreras när trafikläget verkligen tillåter detta. Inställningen av ljudstyrkan ska väljas så att man alltid lätt kan höra akustiska signaler utifrån, som t.ex. sirener från utryckningsfordon (polis, ambulans, brandkår). VARNING Ägna uppmärksamheten i första hand på bilkörningen! Som förare bär du det fulla ansvaret för trafiksäkerheten. Utnyttja radions funktioner endast så att du i alla trafiksituationer alltid har kontrollen över bilen!

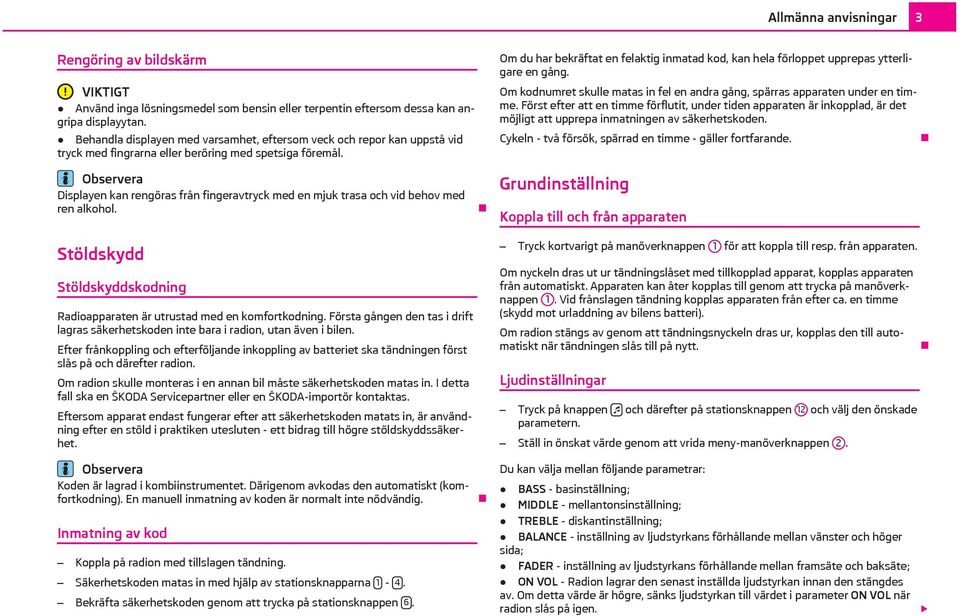

5 Allmänna anvisningar 3 Rengöring av bildskärm VIKTIGT Använd inga lösningsmedel som bensin eller terpentin eftersom dessa kan angripa displayytan. Behandla displayen med varsamhet, eftersom veck och repor kan uppstå vid tryck med fingrarna eller beröring med spetsiga föremål. Displayen kan rengöras från fingeravtryck med en mjuk trasa och vid behov med ren alkohol. Stöldskydd Stöldskyddskodning Radioapparaten är utrustad med en komfortkodning. Första gången den tas i drift lagras säkerhetskoden inte bara i radion, utan även i bilen. Efter frånkoppling och efterföljande inkoppling av batteriet ska tändningen först slås på och därefter radion. Om radion skulle monteras i en annan bil måste säkerhetskoden matas in. I detta fall ska en ŠKODA Servicepartner eller en ŠKODA-importör kontaktas. Eftersom apparat endast fungerar efter att säkerhetskoden matats in, är användning efter en stöld i praktiken utesluten - ett bidrag till högre stöldskyddssäkerhet. Om du har bekräftat en felaktig inmatad kod, kan hela förloppet upprepas ytterligare en gång. Om kodnumret skulle matas in fel en andra gång, spärras apparaten under en timme. Först efter att en timme förflutit, under tiden apparaten är inkopplad, är det möjligt att upprepa inmatningen av säkerhetskoden. Cykeln - två försök, spärrad en timme - gäller fortfarande. Grundinställning Koppla till och från apparaten Tryck kortvarigt på manöverknappen 1 för att koppla till resp. från apparaten. Om nyckeln dras ut ur tändningslåset med tillkopplad apparat, kopplas apparaten från automatiskt. Apparaten kan åter kopplas till genom att trycka på manöverknappen 1. Vid frånslagen tändning kopplas apparaten från efter ca. en timme (skydd mot urladdning av bilens batteri). Om radion stängs av genom att tändningsnyckeln dras ur, kopplas den till automatiskt när tändningen slås till på nytt. Ljudinställningar Tryck på knappen och därefter på stationsknappen 12 och välj den önskade parametern. Ställ in önskat värde genom att vrida meny-manöverknappen 2. Koden är lagrad i kombiinstrumentet. Därigenom avkodas den automatiskt (komfortkodning). En manuell inmatning av koden är normalt inte nödvändig. Inmatning av kod Koppla på radion med tillslagen tändning. Säkerhetskoden matas in med hjälp av stationsknapparna 1-4. Bekräfta säkerhetskoden genom att trycka på stationsknappen 6. Du kan välja mellan följande parametrar: BASS - basinställning; MIDDLE - mellantonsinställning; TREBLE - diskantinställning; BALANCE - inställning av ljudstyrkans förhållande mellan vänster och höger sida; FADER - inställning av ljudstyrkans förhållande mellan framsäte och baksäte; ON VOL - Radion lagrar den senast inställda ljudstyrkan innan den stängdes av. Om detta värde är högre, sänks ljudstyrkan till värdet i parameter ON VOL när radion slås på igen.

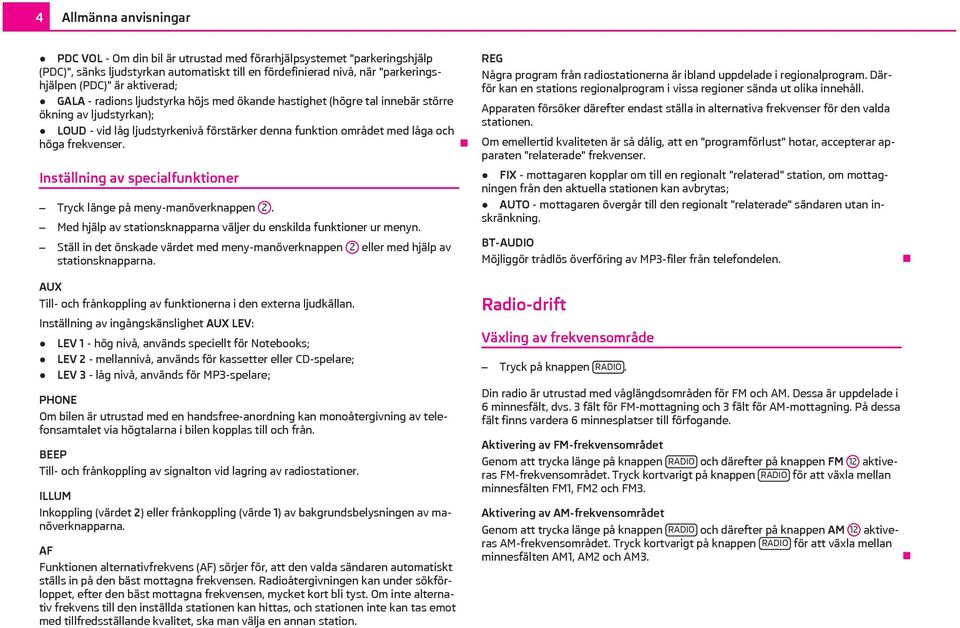

6 4 Allmänna anvisningar PDC VOL - Om din bil är utrustad med förarhjälpsystemet "parkeringshjälp (PDC)", sänks ljudstyrkan automatiskt till en fördefinierad nivå, när "parkeringshjälpen (PDC)" är aktiverad; GALA - radions ljudstyrka höjs med ökande hastighet (högre tal innebär större ökning av ljudstyrkan); LOUD - vid låg ljudstyrkenivå förstärker denna funktion området med låga och höga frekvenser. Inställning av specialfunktioner Tryck länge på meny-manöverknappen 2. Med hjälp av stationsknapparna väljer du enskilda funktioner ur menyn. Ställ in det önskade värdet med meny-manöverknappen 2 eller med hjälp av stationsknapparna. REG Några program från radiostationerna är ibland uppdelade i regionalprogram. Därför kan en stations regionalprogram i vissa regioner sända ut olika innehåll. Apparaten försöker därefter endast ställa in alternativa frekvenser för den valda stationen. Om emellertid kvaliteten är så dålig, att en "programförlust" hotar, accepterar apparaten "relaterade" frekvenser. FIX - mottagaren kopplar om till en regionalt "relaterad" station, om mottagningen från den aktuella stationen kan avbrytas; AUTO - mottagaren övergår till den regionalt "relaterade" sändaren utan inskränkning. BT-AUDIO Möjliggör trådlös överföring av MP3-filer från telefondelen. AUX Till- och frånkoppling av funktionerna i den externa ljudkällan. Inställning av ingångskänslighet AUX LEV: LEV 1 - hög nivå, används speciellt för Notebooks; LEV 2 - mellannivå, används för kassetter eller CD-spelare; LEV 3 - låg nivå, används för MP3-spelare; PHONE Om bilen är utrustad med en handsfree-anordning kan monoåtergivning av telefonsamtalet via högtalarna i bilen kopplas till och från. BEEP Till- och frånkoppling av signalton vid lagring av radiostationer. ILLUM Inkoppling (värdet 2) eller frånkoppling (värde 1) av bakgrundsbelysningen av manöverknapparna. AF Funktionen alternativfrekvens (AF) sörjer för, att den valda sändaren automatiskt ställs in på den bäst mottagna frekvensen. Radioåtergivningen kan under sökförloppet, efter den bäst mottagna frekvensen, mycket kort bli tyst. Om inte alternativ frekvens till den inställda stationen kan hittas, och stationen inte kan tas emot med tillfredsställande kvalitet, ska man välja en annan station. Radio-drift Växling av frekvensområde Tryck på knappen RADIO. Din radio är utrustad med våglängdsområden för FM och AM. Dessa är uppdelade i 6 minnesfält, dvs. 3 fält för FM-mottagning och 3 fält för AM-mottagning. På dessa fält finns vardera 6 minnesplatser till förfogande. Aktivering av FM-frekvensområdet Genom att trycka länge på knappen RADIO och därefter på knappen FM 12 aktiveras FM-frekvensområdet. Tryck kortvarigt på knappen RADIO för att växla mellan minnesfälten FM1, FM2 och FM3. Aktivering av AM-frekvensområdet Genom att trycka länge på knappen RADIO och därefter på knappen AM 12 aktiveras AM-frekvensområdet. Tryck kortvarigt på knappen RADIO för att växla mellan minnesfälten AM1, AM2 och AM3.

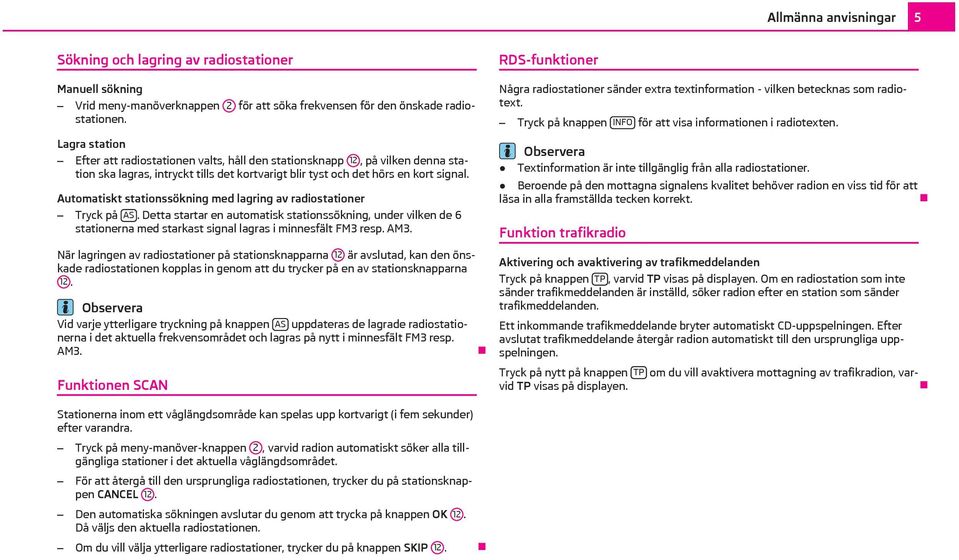

7 Allmänna anvisningar 5 Sökning och lagring av radiostationer Manuell sökning Vrid meny-manöverknappen 2 för att söka frekvensen för den önskade radiostationen. Lagra station Efter att radiostationen valts, håll den stationsknapp 12, på vilken denna station ska lagras, intryckt tills det kortvarigt blir tyst och det hörs en kort signal. Automatiskt stationssökning med lagring av radiostationer Tryck på AS. Detta startar en automatisk stationssökning, under vilken de 6 stationerna med starkast signal lagras i minnesfält FM3 resp. AM3. När lagringen av radiostationer på stationsknapparna 12 är avslutad, kan den önskade radiostationen kopplas in genom att du trycker på en av stationsknapparna 12. Vid varje ytterligare tryckning på knappen AS uppdateras de lagrade radiostationerna i det aktuella frekvensområdet och lagras på nytt i minnesfält FM3 resp. AM3. Funktionen SCAN RDS-funktioner Några radiostationer sänder extra textinformation - vilken betecknas som radiotext. Tryck på knappen INFO för att visa informationen i radiotexten. Textinformation är inte tillgänglig från alla radiostationer. Beroende på den mottagna signalens kvalitet behöver radion en viss tid för att läsa in alla framställda tecken korrekt. Funktion trafikradio Aktivering och avaktivering av trafikmeddelanden Tryck på knappen TP, varvid TP visas på displayen. Om en radiostation som inte sänder trafikmeddelanden är inställd, söker radion efter en station som sänder trafikmeddelanden. Ett inkommande trafikmeddelande bryter automatiskt CD-uppspelningen. Efter avslutat trafikmeddelande återgår radion automatiskt till den ursprungliga uppspelningen. Tryck på nytt på knappen TP om du vill avaktivera mottagning av trafikradion, varvid TP visas på displayen. Stationerna inom ett våglängdsområde kan spelas upp kortvarigt (i fem sekunder) efter varandra. Tryck på meny-manöver-knappen 2, varvid radion automatiskt söker alla tillgängliga stationer i det aktuella våglängdsområdet. För att återgå till den ursprungliga radiostationen, trycker du på stationsknappen CANCEL 12. Den automatiska sökningen avslutar du genom att trycka på knappen OK 12. Då väljs den aktuella radiostationen. Om du vill välja ytterligare radiostationer, trycker du på knappen SKIP 12.

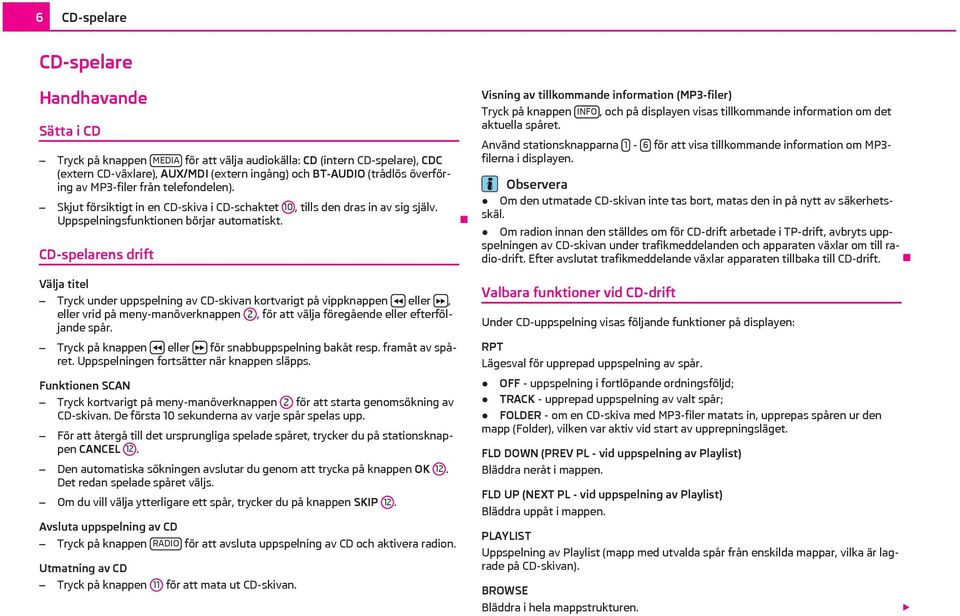

8 6 CD-spelare CD-spelare Handhavande Sätta i CD Tryck på knappen MEDIA för att välja audiokälla: CD (intern CD-spelare), CDC (extern CD-växlare), AUX/MDI (extern ingång) och BT-AUDIO (trådlös överföring av MP3-filer från telefondelen). Skjut försiktigt in en CD-skiva i CD-schaktet 10, tills den dras in av sig själv. Uppspelningsfunktionen börjar automatiskt. CD-spelarens drift Välja titel Tryck under uppspelning av CD-skivan kortvarigt på vippknappen eller, eller vrid på meny-manöverknappen 2, för att välja föregående eller efterföljande spår. Tryck på knappen eller för snabbuppspelning bakåt resp. framåt av spåret. Uppspelningen fortsätter när knappen släpps. Funktionen SCAN Tryck kortvarigt på meny-manöverknappen 2 för att starta genomsökning av CD-skivan. De första 10 sekunderna av varje spår spelas upp. För att återgå till det ursprungliga spelade spåret, trycker du på stationsknappen CANCEL 12. Den automatiska sökningen avslutar du genom att trycka på knappen OK 12. Det redan spelade spåret väljs. Om du vill välja ytterligare ett spår, trycker du på knappen SKIP 12. Avsluta uppspelning av CD Tryck på knappen RADIO för att avsluta uppspelning av CD och aktivera radion. Utmatning av CD Tryck på knappen 11 för att mata ut CD-skivan. Visning av tillkommande information (MP3-filer) Tryck på knappen INFO, och på displayen visas tillkommande information om det aktuella spåret. Använd stationsknapparna 1-6 för att visa tillkommande information om MP3- filerna i displayen. Om den utmatade CD-skivan inte tas bort, matas den in på nytt av säkerhetsskäl. Om radion innan den ställdes om för CD-drift arbetade i TP-drift, avbryts uppspelningen av CD-skivan under trafikmeddelanden och apparaten växlar om till radio-drift. Efter avslutat trafikmeddelande växlar apparaten tillbaka till CD-drift. Valbara funktioner vid CD-drift Under CD-uppspelning visas följande funktioner på displayen: RPT Lägesval för upprepad uppspelning av spår. OFF - uppspelning i fortlöpande ordningsföljd; TRACK - upprepad uppspelning av valt spår; FOLDER - om en CD-skiva med MP3-filer matats in, upprepas spåren ur den mapp (Folder), vilken var aktiv vid start av upprepningsläget. FLD DOWN (PREV PL - vid uppspelning av Playlist) Bläddra neråt i mappen. FLD UP (NEXT PL - vid uppspelning av Playlist) Bläddra uppåt i mappen. PLAYLIST Uppspelning av Playlist (mapp med utvalda spår från enskilda mappar, vilka är lagrade på CD-skivan). BROWSE Bläddra i hela mappstrukturen.

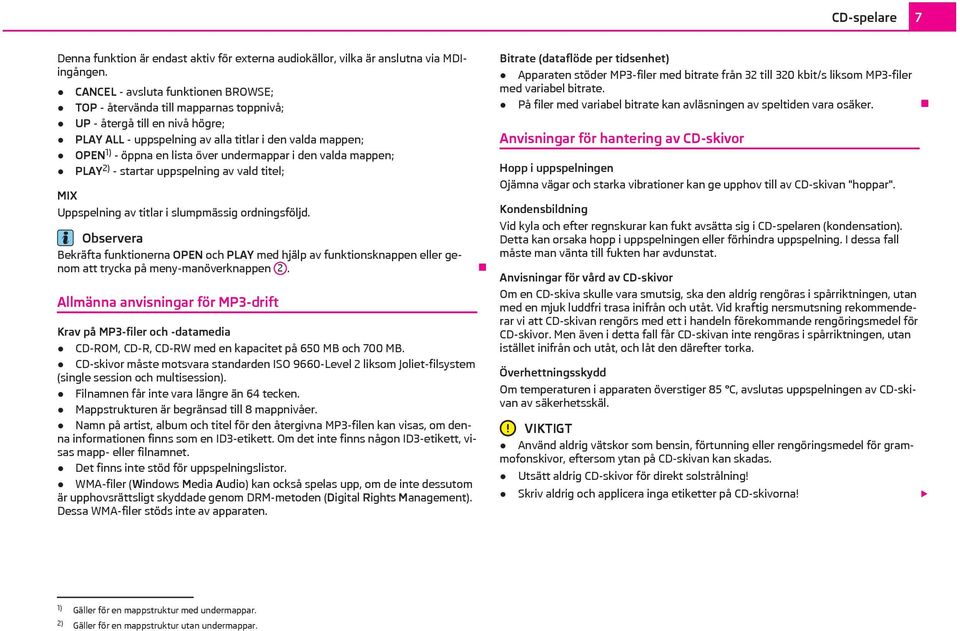

9 CD-spelare 7 Denna funktion är endast aktiv för externa audiokällor, vilka är anslutna via MDIingången. MIX CANCEL - avsluta funktionen BROWSE; TOP - återvända till mapparnas toppnivå; UP - återgå till en nivå högre; PLAY ALL - uppspelning av alla titlar i den valda mappen; OPEN 1) - öppna en lista över undermappar i den valda mappen; PLAY 2) - startar uppspelning av vald titel; Uppspelning av titlar i slumpmässig ordningsföljd. Bekräfta funktionerna OPEN och PLAY med hjälp av funktionsknappen eller genom att trycka på meny-manöverknappen 2. Allmänna anvisningar för MP3-drift Krav på MP3-filer och -datamedia CD-ROM, CD-R, CD-RW med en kapacitet på 650 MB och 700 MB. CD-skivor måste motsvara standarden ISO 9660-Level 2 liksom Joliet-filsystem (single session och multisession). Filnamnen får inte vara längre än 64 tecken. Mappstrukturen är begränsad till 8 mappnivåer. Namn på artist, album och titel för den återgivna MP3-filen kan visas, om denna informationen finns som en ID3-etikett. Om det inte finns någon ID3-etikett, visas mapp- eller filnamnet. Det finns inte stöd för uppspelningslistor. WMA-filer (Windows Media Audio) kan också spelas upp, om de inte dessutom är upphovsrättsligt skyddade genom DRM-metoden (Digital Rights Management). Dessa WMA-filer stöds inte av apparaten. Bitrate (dataflöde per tidsenhet) Apparaten stöder MP3-filer med bitrate från 32 till 320 kbit/s liksom MP3-filer med variabel bitrate. På filer med variabel bitrate kan avläsningen av speltiden vara osäker. Anvisningar för hantering av CD-skivor Hopp i uppspelningen Ojämna vägar och starka vibrationer kan ge upphov till av CD-skivan "hoppar". Kondensbildning Vid kyla och efter regnskurar kan fukt avsätta sig i CD-spelaren (kondensation). Detta kan orsaka hopp i uppspelningen eller förhindra uppspelning. I dessa fall måste man vänta till fukten har avdunstat. Anvisningar för vård av CD-skivor Om en CD-skiva skulle vara smutsig, ska den aldrig rengöras i spårriktningen, utan med en mjuk luddfri trasa inifrån och utåt. Vid kraftig nersmutsning rekommenderar vi att CD-skivan rengörs med ett i handeln förekommande rengöringsmedel för CD-skivor. Men även i detta fall får CD-skivan inte rengöras i spårriktningen, utan istället inifrån och utåt, och låt den därefter torka. Överhettningsskydd Om temperaturen i apparaten överstiger 85 C, avslutas uppspelningen av CD-skivan av säkerhetsskäl. VIKTIGT Använd aldrig vätskor som bensin, förtunning eller rengöringsmedel för grammofonskivor, eftersom ytan på CD-skivan kan skadas. Utsätt aldrig CD-skivor för direkt solstrålning! Skriv aldrig och applicera inga etiketter på CD-skivorna! 1) Gäller för en mappstruktur med undermappar. 2) Gäller för en mappstruktur utan undermappar.

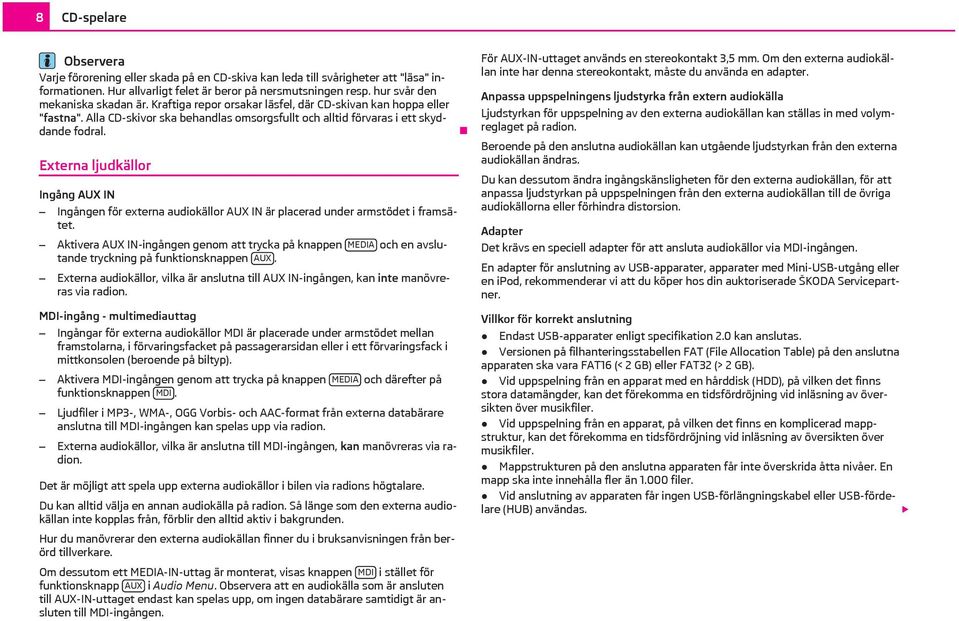

10 8 CD-spelare Varje förorening eller skada på en CD-skiva kan leda till svårigheter att "läsa" informationen. Hur allvarligt felet är beror på nersmutsningen resp. hur svår den mekaniska skadan är. Kraftiga repor orsakar läsfel, där CD-skivan kan hoppa eller "fastna". Alla CD-skivor ska behandlas omsorgsfullt och alltid förvaras i ett skyddande fodral. Externa ljudkällor Ingång AUX IN Ingången för externa audiokällor AUX IN är placerad under armstödet i framsätet. Aktivera AUX IN-ingången genom att trycka på knappen MEDIA och en avslutande tryckning på funktionsknappen AUX. Externa audiokällor, vilka är anslutna till AUX IN-ingången, kan inte manövreras via radion. MDI-ingång - multimediauttag Ingångar för externa audiokällor MDI är placerade under armstödet mellan framstolarna, i förvaringsfacket på passagerarsidan eller i ett förvaringsfack i mittkonsolen (beroende på biltyp). Aktivera MDI-ingången genom att trycka på knappen MEDIA och därefter på funktionsknappen MDI. Ljudfiler i MP3-, WMA-, OGG Vorbis- och AAC-format från externa databärare anslutna till MDI-ingången kan spelas upp via radion. Externa audiokällor, vilka är anslutna till MDI-ingången, kan manövreras via radion. Det är möjligt att spela upp externa audiokällor i bilen via radions högtalare. Du kan alltid välja en annan audiokälla på radion. Så länge som den externa audiokällan inte kopplas från, förblir den alltid aktiv i bakgrunden. Hur du manövrerar den externa audiokällan finner du i bruksanvisningen från berörd tillverkare. Om dessutom ett MEDIA-IN-uttag är monterat, visas knappen MDI i stället för funktionsknapp AUX i Audio Menu. att en audiokälla som är ansluten till AUX-IN-uttaget endast kan spelas upp, om ingen databärare samtidigt är ansluten till MDI-ingången. För AUX-IN-uttaget används en stereokontakt 3,5 mm. Om den externa audiokällan inte har denna stereokontakt, måste du använda en adapter. Anpassa uppspelningens ljudstyrka från extern audiokälla Ljudstyrkan för uppspelning av den externa audiokällan kan ställas in med volymreglaget på radion. Beroende på den anslutna audiokällan kan utgående ljudstyrkan från den externa audiokällan ändras. Du kan dessutom ändra ingångskänsligheten för den externa audiokällan, för att anpassa ljudstyrkan på uppspelningen från den externa audiokällan till de övriga audiokällorna eller förhindra distorsion. Adapter Det krävs en speciell adapter för att ansluta audiokällor via MDI-ingången. En adapter för anslutning av USB-apparater, apparater med Mini-USB-utgång eller en ipod, rekommenderar vi att du köper hos din auktoriserade ŠKODA Servicepartner. Villkor för korrekt anslutning Endast USB-apparater enligt specifikation 2.0 kan anslutas. Versionen på filhanteringsstabellen FAT (File Allocation Table) på den anslutna apparaten ska vara FAT16 (< 2 GB) eller FAT32 (> 2 GB). Vid uppspelning från en apparat med en hårddisk (HDD), på vilken det finns stora datamängder, kan det förekomma en tidsfördröjning vid inläsning av översikten över musikfiler. Vid uppspelning från en apparat, på vilken det finns en komplicerad mappstruktur, kan det förekomma en tidsfördröjning vid inläsning av översikten över musikfiler. Mappstrukturen på den anslutna apparaten får inte överskrida åtta nivåer. En mapp ska inte innehålla fler än filer. Vid anslutning av apparaten får ingen USB-förlängningskabel eller USB-fördelare (HUB) användas.

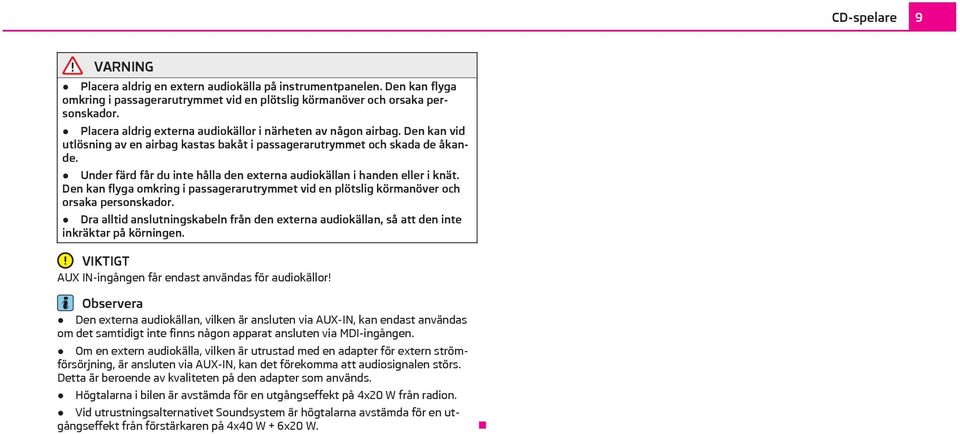

11 CD-spelare 9 VARNING Placera aldrig en extern audiokälla på instrumentpanelen. Den kan flyga omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Placera aldrig externa audiokällor i närheten av någon airbag. Den kan vid utlösning av en airbag kastas bakåt i passagerarutrymmet och skada de åkande. Under färd får du inte hålla den externa audiokällan i handen eller i knät. Den kan flyga omkring i passagerarutrymmet vid en plötslig körmanöver och orsaka personskador. Dra alltid anslutningskabeln från den externa audiokällan, så att den inte inkräktar på körningen. VIKTIGT AUX IN-ingången får endast användas för audiokällor! Den externa audiokällan, vilken är ansluten via AUX-IN, kan endast användas om det samtidigt inte finns någon apparat ansluten via MDI-ingången. Om en extern audiokälla, vilken är utrustad med en adapter för extern strömförsörjning, är ansluten via AUX-IN, kan det förekomma att audiosignalen störs. Detta är beroende av kvaliteten på den adapter som används. Högtalarna i bilen är avstämda för en utgångseffekt på 4x20 W från radion. Vid utrustningsalternativet Soundsystem är högtalarna avstämda för en utgångseffekt från förstärkaren på 4x40 W + 6x20 W.

12 10 CD-spelare

13 CD-spelare 11

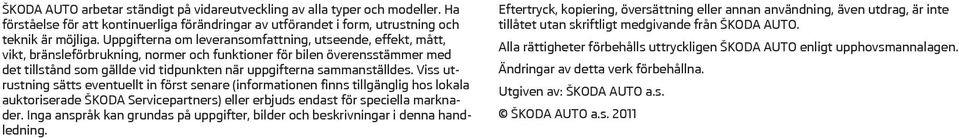

14 ŠKODA AUTO arbetar ständigt på vidareutveckling av alla typer och modeller. Ha förståelse för att kontinuerliga förändringar av utförandet i form, utrustning och teknik är möjliga. Uppgifterna om leveransomfattning, utseende, effekt, mått, vikt, bränsleförbrukning, normer och funktioner för bilen överensstämmer med det tillstånd som gällde vid tidpunkten när uppgifterna sammanställdes. Viss utrustning sätts eventuellt in först senare (informationen finns tillgänglig hos lokala auktoriserade ŠKODA Servicepartners) eller erbjuds endast för speciella marknader. Inga anspråk kan grundas på uppgifter, bilder och beskrivningar i denna handledning. Eftertryck, kopiering, översättning eller annan användning, även utdrag, är inte tillåtet utan skriftligt medgivande från ŠKODA AUTO. Alla rättigheter förbehålls uttryckligen ŠKODA AUTO enligt upphovsmannalagen. Ändringar av detta verk förbehållna. Utgiven av: ŠKODA AUTO a.s. ŠKODA AUTO a.s. 2011
