1 DEUTSCH D Multiclip El

2 S SVENSKA A

3 SVENSKA S

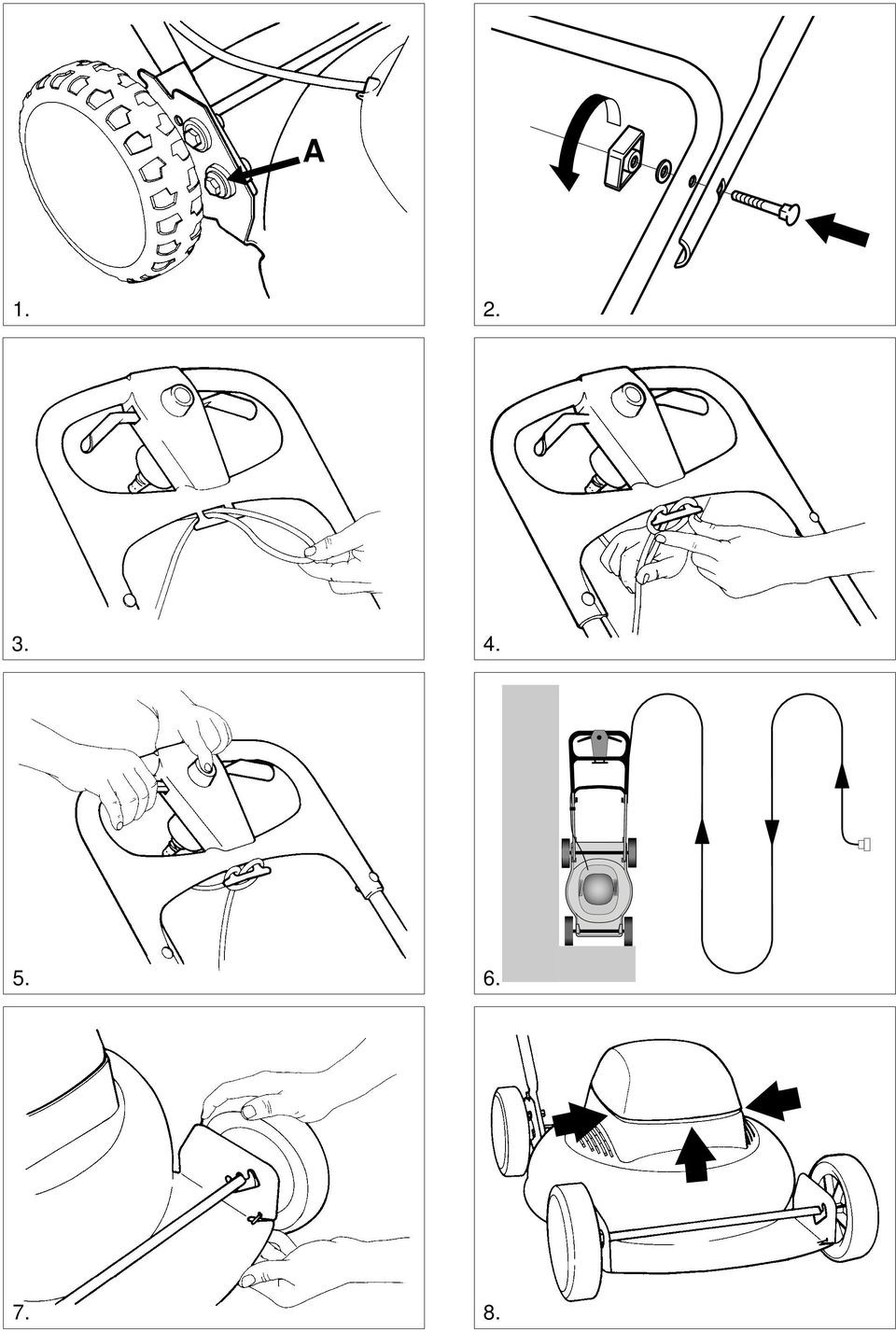

4 SE SVENSKA SYMBOLER Följande symboler finns på maskinen för att påminna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Varning! Läs instruktionsbok och säkerhetsmanual före användning av maskinen. STOP STYRE Varning! Håll åskådare borta. Se upp med utkastade föremål. Varning! Innan något reparationsarbete påbörjas, tag bort stickkontakten ur urtaget. Varning! Håll förlägningskabeln borta från klippsystemet. Varning! För ej in hand eller fot underkåpan då maskinen är igång. Varning! Kniven fortsätter att rotera efter det att maskinen slagits ifrån. MONTERING 1. Ställ in högsta klipphöjd (läge 3, se under rubriken KLIPPHÖJD). 2. Detaljerna för montering av styrets underdel är förpackningsmonterade. Plocka bort detaljerna från det nedre hålet på chassit. Fäll därefter upp styrets underdel och montera detaljerna. OBS! Brickan A skall monteras mellan skruven och plastbussningen (fig. 1). 3. Fäll upp styrets överdel och drag åt låsrattarna (fig. 2). ANVÄNDNING AV MASKINEN ANSLUTNING Anslut maskinen till ett enfas eluttag med skyddsledare (jordning). Strömkretsen ska vara säkrad med en 10A trög säkring Använd en skyddsjordad sladd av gummi. Sladden ska vara av god kvalitet och avsedd för utomhusbruk. Skarvdonet (honkontakten) måste vara i sköljtätt utförande. Sladdens tvärsnittsarea skavaraminst3x1,5mm 2. Kontrollera före varje användning av maskinen att förlängningssladden inte är skadad. Maskinen får inte användas om sladden är skadad. Avlasta förlägningssladden i avlastaren på styret (fig.3,4). Det rekomenderas att man ansluter en jodfelsbrytare som bryter strömmen om något händer med maskinen eller anslutningssladden.om en portabel jordfelsbrytare används ska den alltid anslutas mellan eluttaget och anslutningssladden. Prova jorfelsbrytarens funktion före varje användning. Vid oklarheter kontakta Er återförsäljare. START/STOPP AV MOTOR Håll händer och fötter borta från den/de roterande kniven/knivarna. Stick aldrig in handen eller foten under knivkåpan eller i gräsutkastet då motorn är igång. Vid start av motorn: Tryck ned styret för att lyfta framhjulen och på så sätt minska gräsmotståndet i startögonblicket. Koppla inte i och ur motorn ideligen eftersom varje motorstart orsakar hög värmeutveckling som kan leda till motorskador. Tryck på spärrknappen 1. Starta motorn genom att trycka in starthandtaget 2 mot styret (fig. 5). Släpp starthandtaget för att stanna motorn. ÖVERBELASTNING AV MOTOR Gräsklipparen har ett inbyggt överbelastningsskydd. Om detta löser ut startar inte motorn. Låt motorn svalna i 2 minuter innan motorn startas på nytt. Om klipparen inte startar trots denna åtgärd, vänd

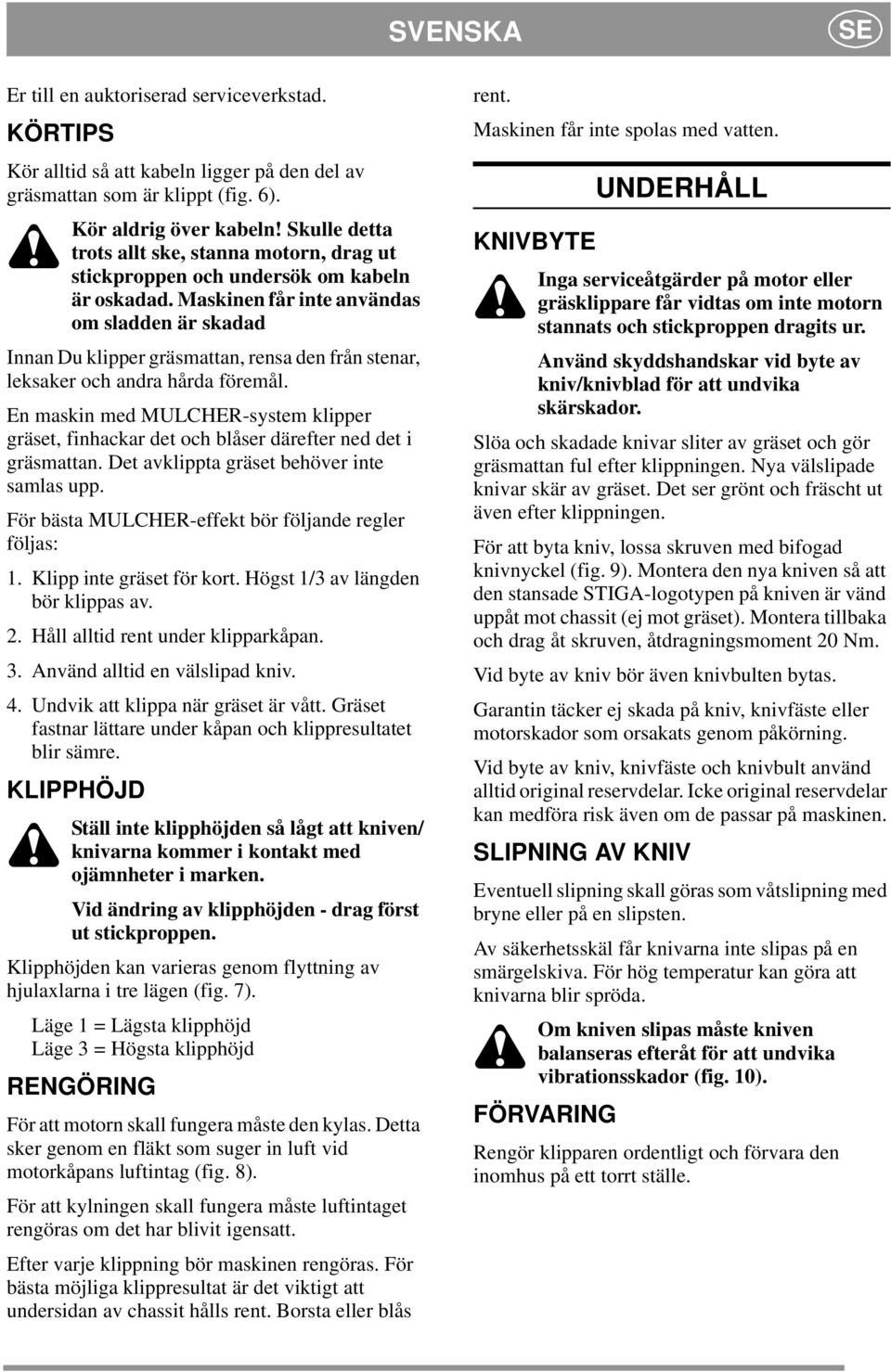

5 SVENSKA SE Er till en auktoriserad serviceverkstad. KÖRTIPS Kör alltid så att kabeln ligger på den del av gräsmattan som är klippt (fig. 6). Kör aldrig över kabeln! Skulle detta trots allt ske, stanna motorn, drag ut stickproppen och undersök om kabeln är oskadad. Maskinen får inte användas om sladden är skadad Innan Du klipper gräsmattan, rensa den från stenar, leksaker och andra hårda föremål. En maskin med MULCHER-system klipper gräset, finhackar det och blåser därefter ned det i gräsmattan. Det avklippta gräset behöver inte samlas upp. För bästa MULCHER-effekt bör följande regler följas: 1. Klipp inte gräset för kort. Högst 1/3 av längden bör klippas av. 2. Håll alltid rent under klipparkåpan. 3. Använd alltid en välslipad kniv. 4. Undvik att klippa när gräset är vått. Gräset fastnar lättare under kåpan och klippresultatet blir sämre. KLIPPHÖJD Ställ inte klipphöjden så lågt att kniven/ knivarna kommer i kontakt med ojämnheter i marken. Vid ändring av klipphöjden - drag först ut stickproppen. Klipphöjden kan varieras genom flyttning av hjulaxlarna i tre lägen (fig. 7). Läge 1 = Lägsta klipphöjd Läge 3 = Högsta klipphöjd RENGÖRING För att motorn skall fungera måste den kylas. Detta sker genom en fläkt som suger in luft vid motorkåpans luftintag (fig. 8). För att kylningen skall fungera måste luftintaget rengöras om det har blivit igensatt. Efter varje klippning bör maskinen rengöras. För bästa möjliga klippresultat är det viktigt att undersidan av chassit hålls rent. Borsta eller blås rent. Maskinen får inte spolas med vatten. KNIVBYTE UNDERHÅLL Inga serviceåtgärder på motor eller gräsklippare får vidtas om inte motorn stannats och stickproppen dragits ur. Använd skyddshandskar vid byte av kniv/knivblad för att undvika skärskador. Slöa och skadade knivar sliter av gräset och gör gräsmattan ful efter klippningen. Nya välslipade knivar skär av gräset. Det ser grönt och fräscht ut även efter klippningen. För att byta kniv, lossa skruven med bifogad knivnyckel (fig. 9). Montera den nya kniven så att den stansade STIGA-logotypen på kniven är vänd uppåt mot chassit (ej mot gräset). Montera tillbaka och drag åt skruven, åtdragningsmoment 20 Nm. Vid byte av kniv bör även knivbulten bytas. Garantin täcker ej skada på kniv, knivfäste eller motorskador som orsakats genom påkörning. Vid byte av kniv, knivfäste och knivbult använd alltid original reservdelar. Icke original reservdelar kan medföra risk även om de passar på maskinen. SLIPNING AV KNIV Eventuell slipning skall göras som våtslipning med bryne eller på en slipsten. Av säkerhetsskäl får knivarna inte slipas på en smärgelskiva. För hög temperatur kan göra att knivarna blir spröda. Om kniven slipas måste kniven balanseras efteråt för att undvika vibrationsskador (fig. 10). FÖRVARING Rengör klipparen ordentligt och förvara den inomhus på ett torrt ställe.
