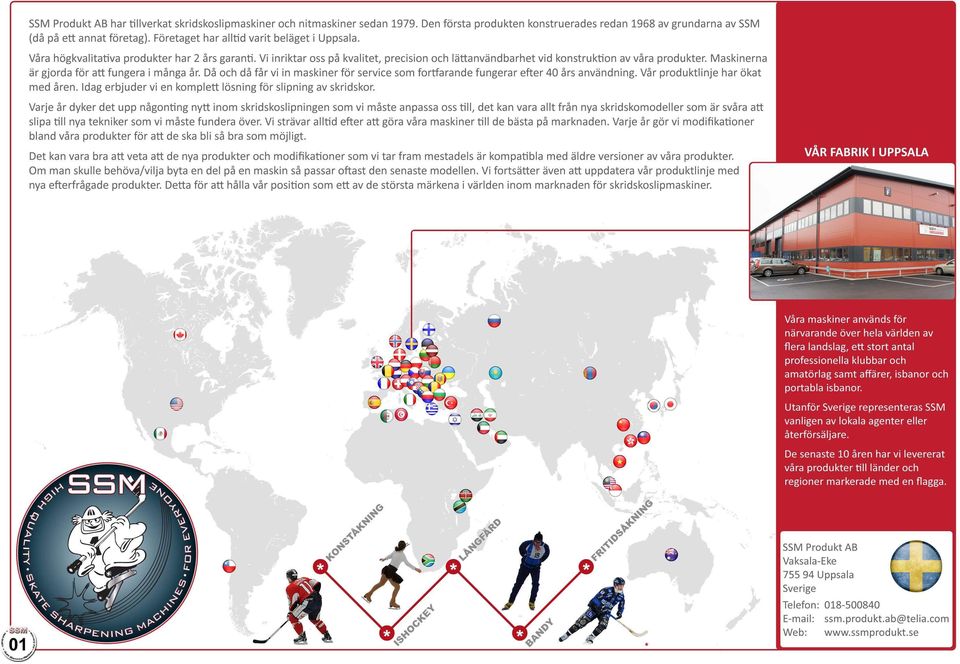

2 SSM Produkt AB har tillverkat skridskoslipmaskiner och nitmaskiner sedan Den första produkten konstruerades redan 1968 av grundarna av SSM (då på ett annat företag). Företaget har alltid varit beläget i Uppsala. Våra högkvalitativa produkter har 2 års garanti. Vi inriktar oss på kvalitet, precision och lättanvändbarhet vid konstruktion av våra produkter. Maskinerna är gjorda för att fungera i många år. Då och då får vi in maskiner för service som fortfarande fungerar efter 40 års användning. Vår produktlinje har ökat med åren. Idag erbjuder vi en komplett lösning för slipning av skridskor. Varje år dyker det upp någonting nytt inom skridskoslipningen som vi måste anpassa oss till, det kan vara allt från nya skridskomodeller som är svåra att slipa till nya tekniker som vi måste fundera över. Vi strävar alltid efter att göra våra maskiner till de bästa på marknaden. Varje år gör vi modifikationer bland våra produkter för att de ska bli så bra som möjligt. Det kan vara bra att veta att de nya produkter och modifikationer som vi tar fram mestadels är kompatibla med äldre versioner av våra produkter. Om man skulle behöva/vilja byta en del på en maskin så passar oftast den senaste modellen. Vi fortsätter även att uppdatera vår produktlinje med nya efterfrågade produkter. Detta för att hålla vår position som ett av de största märkena i världen inom marknaden för skridskoslipmaskiner. I SSM Produkt AB Vaksala-Eke Uppsala Sverige Telefon: ssm.produkt.ab@telia.com Web:

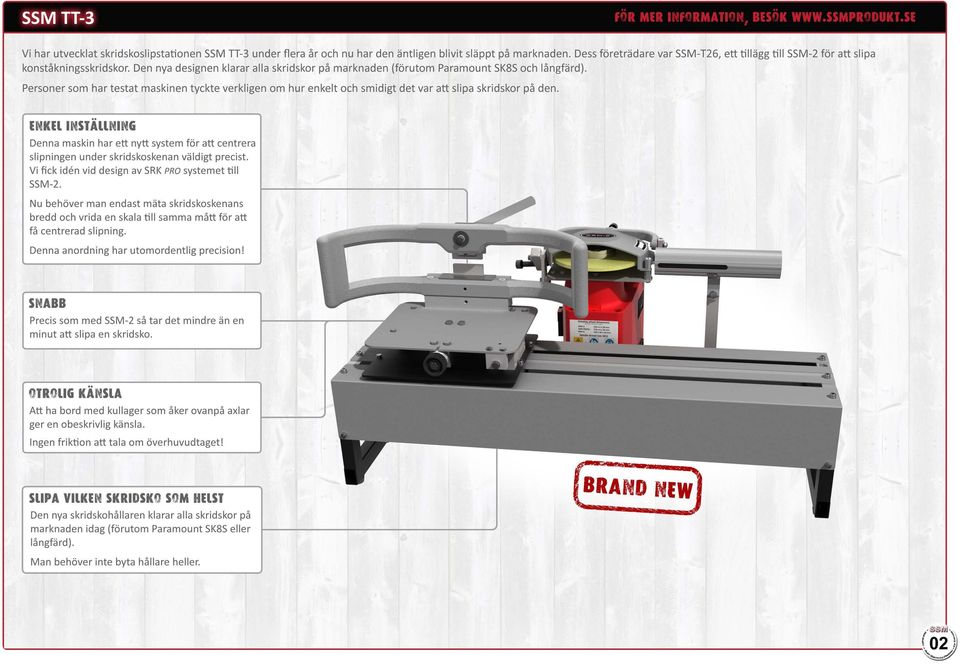

3 SSM TT-3 Vi har utvecklat skridskoslipstationen SSM TT-3 under flera år och nu har den äntligen blivit släppt på marknaden. Dess företrädare var SSM-T26, ett tillägg till SSM-2 för att slipa konståkningsskridskor. Den nya designen klarar alla skridskor på marknaden (förutom Para mount SK8S och långfärd). Personer som har testat maskinen tyckte verkligen om hur enkelt och smidigt det var att slipa skridskor på den. ENKEl INSTÄllNING Denna maskin har ett nytt system för att centrera slipningen under skridskoskenan väldigt precist. Vi fick iden vid design av SRK PRO systemet till SSM-2. Nu behöver man endast mäta skridskoskenans bredd och vrida en skala till samma mått för att få centrerad slipning. Denna anordning har utomordentlig precision! SNABB Precis som med SSM-2 så tar det mindre än en minut att slipa en skridsko. OTROLIG KÄNSlA Att ha bord med kullager som åker ovanpå axlar ger en obeskrivlig känsla. Ingen friktion att tala om överhuvudtaget! SLIPA VILKEN SKRIDSKO SOM HElST Den nya skridskohållaren klarar alla skridskor på marknaden idag (förutom Paramount SK8S eller långfärd). Man behöver inte byta hållare heller., :$hl, ~ ( 02 ~ ~

4 SSM-2 OCH SSM-2 PRO SSM-2 är en av de populäraste skridskoslipmaskinerna i världen. Försäljningssiffrorna talar sitt klara språk, hittills har stycken sålts runt om i världen. Denna portabla hög-kvalitetsslip är avsedd för den avslutande slipningen (plan- eller skålslipning) aven skridskoskena. Främsta fördelarna med SSM-2 är att den är snabb, lättanvänd och ger hög precision. SSM-2 finns i en (E-godkänd V version och en ETL-godkänd V version. LÄTT ATT STÄllA IN Genom att använda en ledarm för att hålla skridskoskenan och en stödrulle precis framför slipskivan, så kan SSM-2 modeller slipa en skål precist med endast en höjdinställningspunkt. Detta är fallet även om skenan inte skulle vara helt rak (vilket den nästan aldrig är). Ingen annan design kan matcha detta system. Det finns vidare ingen möjlighet att skålen slipas diagonalt längs med skenan. SNABB Det är väldigt enkelt att röra skridskon fram och tillbaka på grund av ledarmens design. Att slipa en skridsko tar mindre än en minut! SSM-2 EllER SSM-2 PRO Dessa maskiner använder olika modell av stödru liea nord ningen. SSM-2 har en inställningsskruv som justerar stöd rullens höjdläge. SSM-2 PRO har en exakt skala som man lätt vrider efter skridskoskenans bredd (bredden på skenan får man mäta fram med ett skjutmått). Båda varianterna har en utomordentlig precision men SRK PRO är mycket enklare att använda. PORTABEl OCH ROBUST SSM-2 har en stark och kompakt konstruktion, men samtidigt en relativt låg vikt. Detta gör den perfekt att transportera. För det ändamålet har vi transportväskan V-2. Specifikationer: Längd: 35 cm Bredd: 25 cm Höjd: 32 cm Vikt: 14.8 kg SLIPA VILKEN SKRIDSKO SOM HElST Det finns flera olika skridskohållare att välja mellan. Detta gör det möjligt att slipa i princip alla skridskor på marknaden. Se nästa sida..., :EJJill, ~~_~~ J (03 1

5 SKRIDSKOHÅLLARE FÖR SSM-2 OCH SSM-2 PRO Det finns ett flertal olika skridskohållare att välja bland till din SSM-2 eller SSM-2 PRO. Våra universalhållare klarar de flesta skridskor (med skenbredd 1,5-4,2 mm). Vissa skridskor är dock designade så det krävs att du använder våra specialhållare. H-lO UNIVERSAL - Senaste modell av universalhållaren - Vanligaste valet bland användare - Starkt grepp ~... Låg vikt Flexibel (MOS' POPULA!) H-lO S FIGURE - Specialhållare för konståkning - Greppar på stagen - För Matrix Blades och Paramount SK8S - Klarar alla konståkningsskridskor förutom skenor som inte är parallella. - Klarar i princip alla skridskor på marknaden idag, förutom skenor som inte är parallella. H-8 UNIVERSAL - Tidigare modell av universalhållaren - Mycket starkt grepp - Gjuten i aluminium - Klarar i princip alla skridskor på marknaden idag, förutom långfärd och skenor som inte är parallella. H-lO P FIGURE - Special hållare för konståkning - För John Wilson och MK Blades - Klarar paraboliska, avsmalnande och skålformade sidor (klarar nu också Revolution-stagen.) - Klarar alla konståkningsskridskor förutom Matrix Blades och Para mount SK8S. H-S - Den klassiska hållaren - Mycket starkt grepp - Väldigt låg vikt - Liten - Kan inte användas för små barnskridskor, långfärd och skenor som inte är parallella. H-7 GOAlIE - Specialhållare för målvaktsskridskor - Starkt grepp - Väldigt låg vikt - Väldigt liten - Klarar alla målvaktsskridskor på marknaden idag., :$hl, ~ ( 04 ~ ~

6 SSM-2/SM-6 Om du vill kunna slipa skridskor och även profilslipa dem, för ett rimligt pris, så är SSM-2jSM-6 det perfekta valet. SM-6 paketet är inte lika effektivt som en SSM-2 tillsammans med en SSM PROFIL men den klarar ändå av sina uppgifter galant. Fyra valfria profilmallar (från vår lista) är inkluderade. Det går också bra att montera av SM-6 tillägget om du skulle vilja använda maskinen som en portabel SSM-2. KOMBINA TlONSSlIP SM-6 är byggd på ett sätt som gör profilslipning bekvämt. Gör "märkena" på skridskon och placera den i hållaren enligt anvisning. Sen sätter man i valfri profilmall. Hållaren kommer då styras efter mallen. Det går sedan att flytta hållaren inåt eller utåt med ett vred. När det blir lika mycket gnistor över den markerade slipytan så är det klart. H-lO HÄllARE INKlUDERAD Hållare H-lO är inkluderad och bör användas när du inte profilslipar. PRISVÄRD Du kommer inte hitta en mer prisvärd maskin som kan utföra samma uppgifter. KÖP SM-6 SEPARAT Det går att köpa SM-6 och montera den på din nuvarande SSM-2 eller SSM-2 PRO (om din SSM-2 är tillverkad före 1999 kommer den inte passa). I J Om du köper SM-6 separat så inkluderas två valfria profilmallar., :EJJill, ~~_~~ J (05 1

7 SSM PROFIL SSM PROFIL är en skridskoslipmaskin som är gjord för profilslipning. Den största skillnaden mot andra maskiner är att slipskivan går vertikalt. Detta ger många fördelar vid profilslipning. Vad som är viktigast är att det går mycket snabbare och ger högre precision. Maskinen använder sig av slipmallar när den formar skridskoskenor; fyra är inkluderade med SSM PROFIL. Efteråt behöver man en SSM-2 eller SSM TT-3 för att göra den avslutande slipningen (plan- eller skålslipning) av skridskon. SSM PROFIL finns i en (E-godkänd V version och en ETL-godkänd V version. Från 2016 är det möjligt att kopiera formen från en skridskoskena direkt till en annan genom att montera den i SSM PROFIL som en mall (om någon har hittat en optimal form)! EfFEKTIV OCH läg SlIPTEMPERATUR Med en vertikal slipskiva kommer det bli en väldigt liten kontaktyta mellan skridskoskenan och slipskivan. Detta leder till högre avverkning av material och ger samtidigt lägre temperatur vid slipningen. Att profilslipa en skridsko tar endast 1-5 minuter. HÖGSTA PRUISION Den vertikala slipskivan garanterar en exakt överföring av slipmallens profil till skridskon. En horisontell slipskiva är inte lika exakt. Om man inte har fullt arbetstryck vid kontakt mellan skena och slipskiva så leder det till oönskad form. TAR BORT fel SSM PROFIL har en finjusteringsanordning som riktar in skridskoskenan perfekt efter slipmallens form. NYTT PlTeH/PIVOT SYSTEM År 2016 gjorde vi ett nytt system som gör det möjligt att flytta slipmallen. Nu kan man lätt ändra vinkel/högsta punkt under skenan exakt., :$hl, ~ ( 06 ~ ~

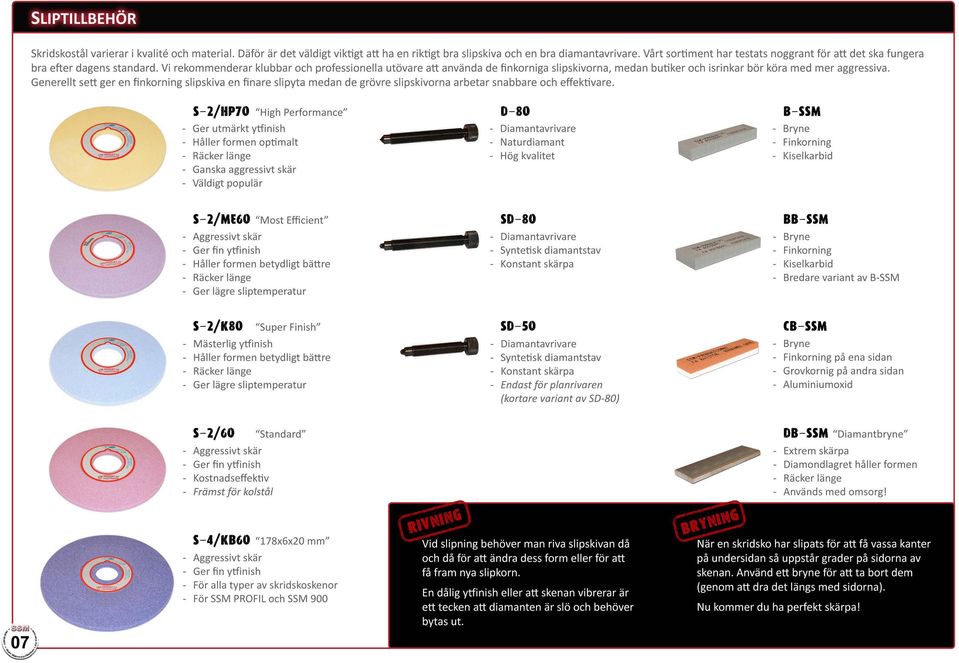

8 SUPTILLBEHÖR Skridskostål varierar i kvalite och material. Däför är det väldigt viktigt att ha en riktigt bra slipskiva och en bra diamantavrivare. Vårt sortiment har testats noggrant för att det ska fungera bra efter dagens standard. Vi rekommenderar klubbar och professionella utövare att använda de finkorniga slipskivorna, medan butiker och isrinkar bör köra med mer aggressiva. Generellt sett ger en finkorning slipskiva en finare slipyta medan de grövre slipskivorna arbetar snabbare och effektivare. S-2/HP70 "High Performance" - Ger utmärkt ytfinish - Håller formen optimalt - Räcker länge - Ganska aggressivt skär - Väldigt populär Diamantavrivare - Naturdiamant - Hög kvalitet B-SSM - Bryne - Finkorning - Kiselkarbid S-2/ME60 "Most Efficient" - Aggressivt skär - Ger fin ytfinish - Håller formen betydligt bättre - Räcker länge - Ger lägre sliptemperatur SO-80 - Diamantavrivare - Syntetisk diamantstav - Konstant skärpa BB-SSM - Bryne - Finkorning - Kiselkarbid - Bredare variant av B-SSM S-2/K80 "Super Finish" - Mästerlig ytfinish - Håller formen betydligt bättre - Räcker länge - Ger lägre sliptemperatur SO-50 - Diamantavrivare - Syntetisk diamantstav - Konstant skärpa - Endast för planrivaren (kortare variant av 50-80) CB-SSM - Bryne - Finkorning på ena sidan - Grovkornig på andra sidan - Aluminiumoxid S-2/60 - Aggressivt skär - Ger fin ytfinish - Kostnadseffektiv - Främst för kolstål "Standard" OB-SSM "Diamantbryne" - Extrem skärpa - Diamondlagret håller formen - Räcker länge - Används med omsorg! S-4/KB60 "178x6x20 mm" Aggressivt skär - Ger fin ytfinish - För alla typer av skridskoskenor - För SSM PROFIL och SSM 900 Vid slipning behöver man riva slipskivan då och då för att ändra dess form eller för att få fram nya slipkorn. En dålig ytfinish eller att skenan vibrerar är ett tecken att diamanten är slö och behöver bytas ut. När en skridsko har slipats för att få vassa kanter på undersidan så uppstår grader på sidorna av skenan. Använd ett bryne för att ta bort dem (genom att dra det längs med sidorna). Nu kommer du ha perfekt skärpa!

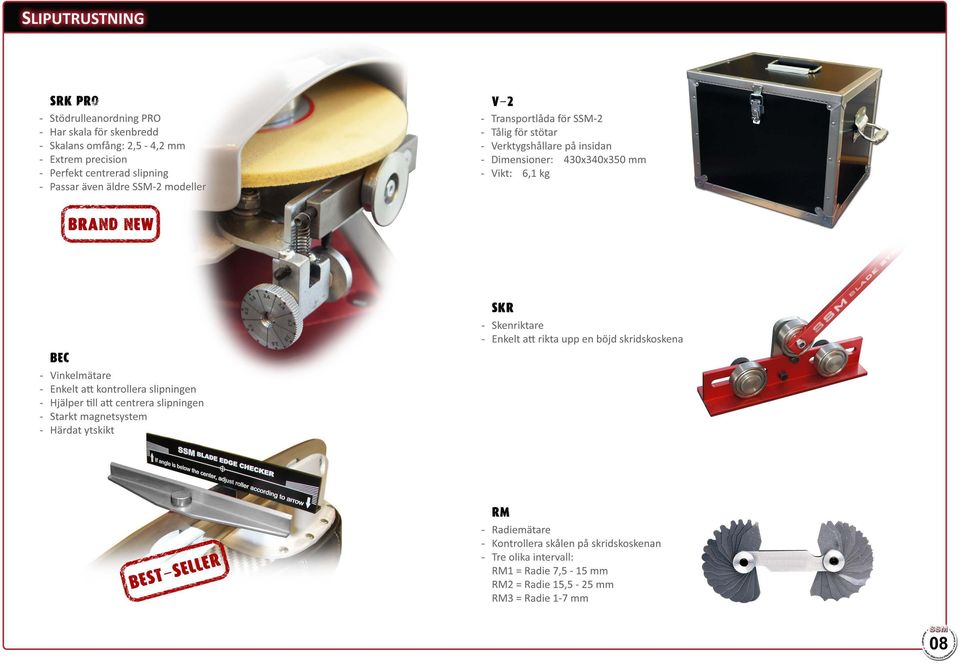

9 SUPUTRUSTNING SRK PRO - Stödrulleanordning PRO - Har skala för skenbredd - Skalans omfång: 2,5-4,2 mm - Extrem precision - Perfekt centrerad slipning - Passar även äldre SSM-2 modeller V-2 - Transportlåda för SSM-2 - Tålig för stötar - Verktygshållare på insidan - Dimensioner: 430x340x350 mm - Vikt: 6,1 kg BE( - Vinkelmätare - Enkelt att kontrollera slipningen - Hjälper till att centrera slipningen - Starkt magnetsystem - Härdat ytskikt SKR - Skenriktare - Enkelt att rikta upp en böjd skridskoskena RM - Radiemätare - Kontrollera skålen på skridskoskenan - Tre olika intervall: RM1 = Radie 7,5-15 mm RM2 = Radie 15,5-25 mm RM3 = Radie 1-7 mm, :$hl, ~ ( 08 ~ ~

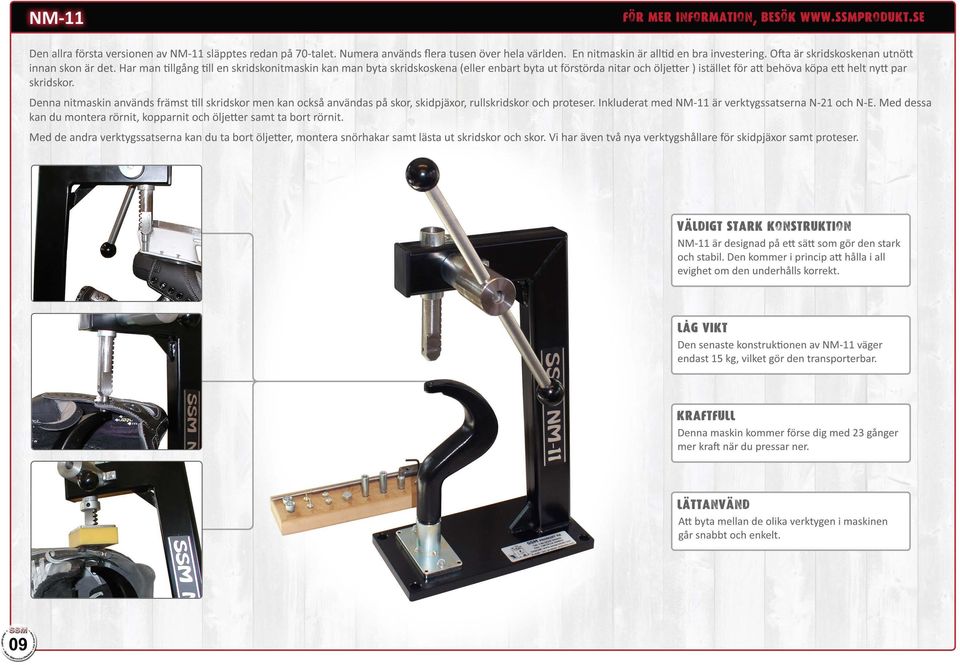

10 NM-ll Den allra första versionen av NM-ll släpptes redan på 70-talet. Numera används flera tusen över hela världen. En nitmaskin är alltid en bra investering. Ofta är skridskoskenan utnött innan skon är det. Har man tillgång till en skridskonitmaskin kan man byta skridskoskena (eller enbart byta ut förstörda nitar och öljetter) istället för att behöva köpa ett helt nytt par skridskor. Denna nitmaskin används främst till skridskor men kan också användas på skor, skidpjäxor, rullskridskor och proteser. Inkluderat med NM-ll är verktygssatserna N-21 och N-E. Med dessa kan du montera rörnit, kopparnit och öljetter samt ta bort rörnit. Med de andra verktygssatserna kan du ta bort öljetter, montera snörhakar samt lästa ut skridskor och skor. Vi har även två nya verktygshållare för skidpjäxor samt proteser. VÄLDIGT STARK KONSTRUKTION NM-ll är designad på ett sätt som gör den stark och stabil. Den kommer i princip att hålla i all evighet om den underhålls korrekt. LÄG VIKT Den senaste konstruktionen av NM-ll väger endast 15 kg, vilket gör den transporterbar. KRAfTfUll Denna maskin kommer förse dig med 23 gånger mer kraft när du pressar ner. LÄTTANVÄND Att byta mellan de olika verktygen i maskinen går snabbt och enkelt., :EJJill, ~~_~~ J ( 09 1

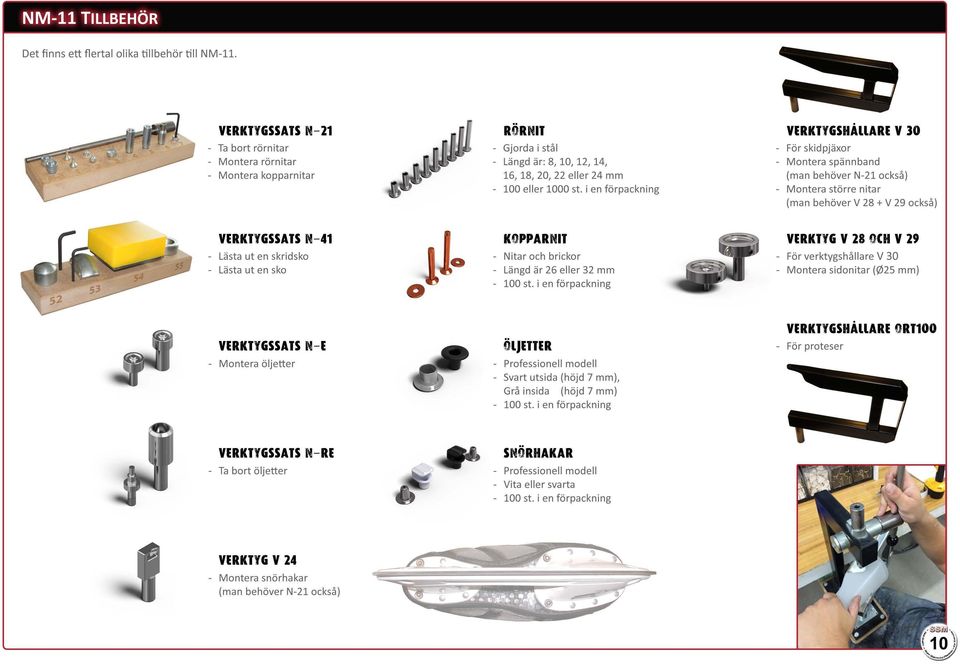

11 NM-ll TILLBEHÖR Det finns ett flertal olika tillbehör till NM-ll. VERKTYGSSATS N-21 - Ta bort rörnitar - Montera rörnitar - Montera kopparnitar RÖRNIT - Gjorda i stål - Längd är: 8, 10, 12, 14, 16, 18, 20, 22 eller 24 mm eller 1000 st. i en förpackning VERKTYGSHÄllARE V 30 - För skidpjäxor - Montera spännband (man behöver N-21 också) - Montera större nitar (man behöver V 28 + V 29 också) VERKTYGSSATS N-41 - Lästa ut en skridsko o - Lästa ut en sko o VERKTYGSSATS N-E - Montera öljetter KOPPARNIT - Nitar och brickor - Längd är 26 eller 32 mm st. i en förpackning ÖLJETTER - Professionell modell - Svart utsida (höjd 7 mm), Grå insida (höjd 7 mm) st. i en förpackning VERKTYG V 28 OCH V 29 - För verktygshållare V 30 - Montera sidonitar (025 mm) VERKTYGSHÄllARE ORT100 - För proteser VERKTYGSSATS N-RE - Ta bort öljetter SNÖRHAKAR - Professionell modell - Vita eller svarta st. i en förpackning VERKTYG V 24 - Montera snörhakar (man behöver N-21 också)

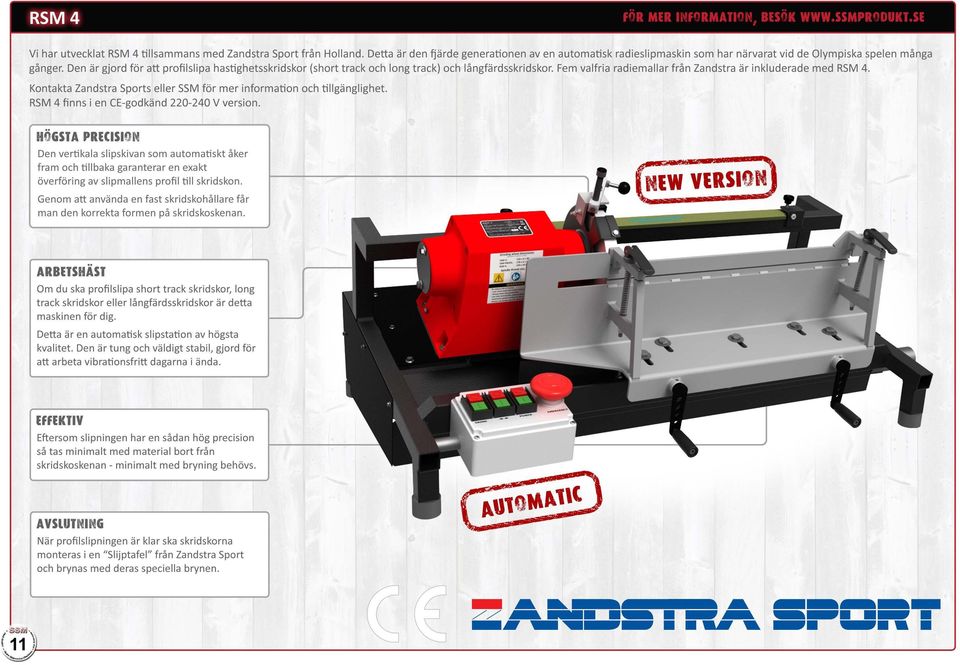

12 RSM4 Vi har utvecklat RSM 4 tillsammans med Zandstra Sport från Holland. Detta är den fjärde generationen aven automatisk radieslipmaskin som har närvarat vid de Olympiska spelen många gånger. Den är gjord för att profilslipa hastighetsskridskor (short track och long track) och långfärdsskridskor. Fem valfria radiemallar från Zandstra är inkluderade med RSM 4. Kontakta Zandstra Sports eller SSM för mer information och tillgänglighet. RSM 4 finns i en CE-godkänd V version. HÖ6STA PRECISION Den vertikala slipskivan som automatiskt åker fram och tillbaka garanterar en exakt överföring av slipmallens profil till skridskon. Genom att använda en fast skridskohållare får man den korrekta formen på skridskoskenan. ARBETSHÄST Om du ska profilslipa short track skridskor, long track skridskor eller långfärdsskridskor är detta maskinen för dig. Detta är en automatisk slipstation av högsta kvalitet. Den är tung och väldigt stabil, gjord för att arbeta vibrationsfritt dagarna i ända. EfFEKTIV Eftersom slipningen har en sådan hög precision så tas minimalt med material bort från skridskoskenan - minimalt med bryning behövs. AVSlUTNIN6 När profilslipningen är klar ska skridskorna monteras i en "Slijptafel" från Zandstra Sport och brynas med deras speciella brynen., :EJJill, ~~_~~ J ( 11 1

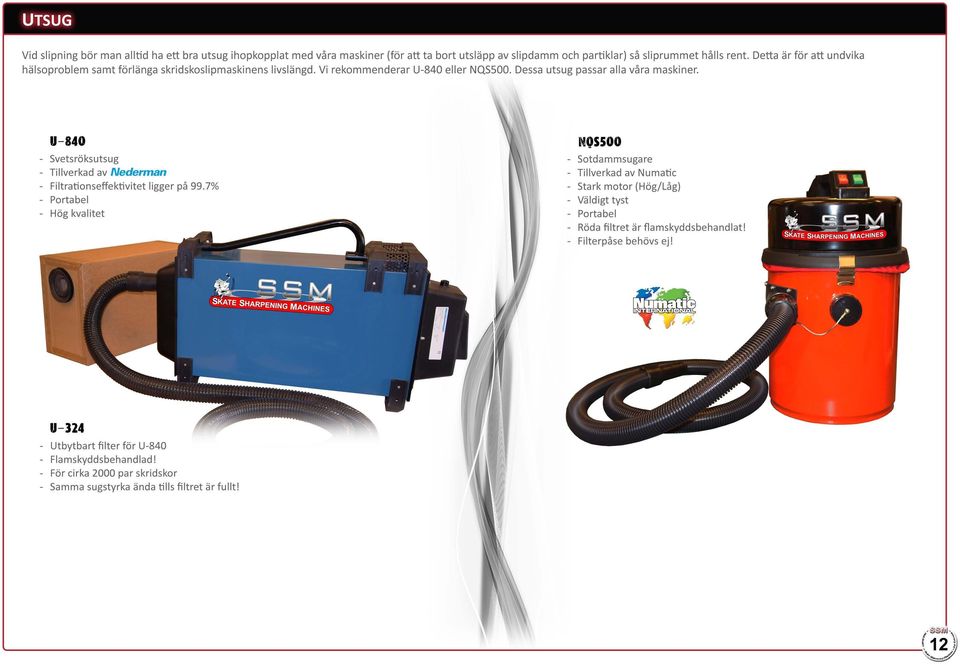

13 UTSUG Vid slipning bör man alltid ha ett bra utsug ihopkopplat med våra maskiner (för att ta bort utsläpp av slipdamm och partiklar) så sliprummet hålls rent. Detta är för att undvika hälsoproblem samt förlänga skridskoslipmaskinens livslängd. Vi rekommenderar U-840 eller NQSSOO. Dessa utsug passar alla våra maskiner. U Svetsröksutsug - Tillverkad av Nederman - Filtrationseffektivitet ligger på 99.7% - Portabel - Hög kvalitet NQSSOO - Sotdammsugare - Tillverkad av Numatic - Stark motor (Hög/Låg) - Väldigt tyst - Portabel - Röda filtret är flamskyddsbehandlat! - Filterpåse behövs ej! ~ U Utbytbart filter för U Flamskyddsbehandlad! - För cirka 2000 par skridskor - Samma sugstyrka ända tills filtret är fullt!, :$hl, ~ ( 12 ~ ~

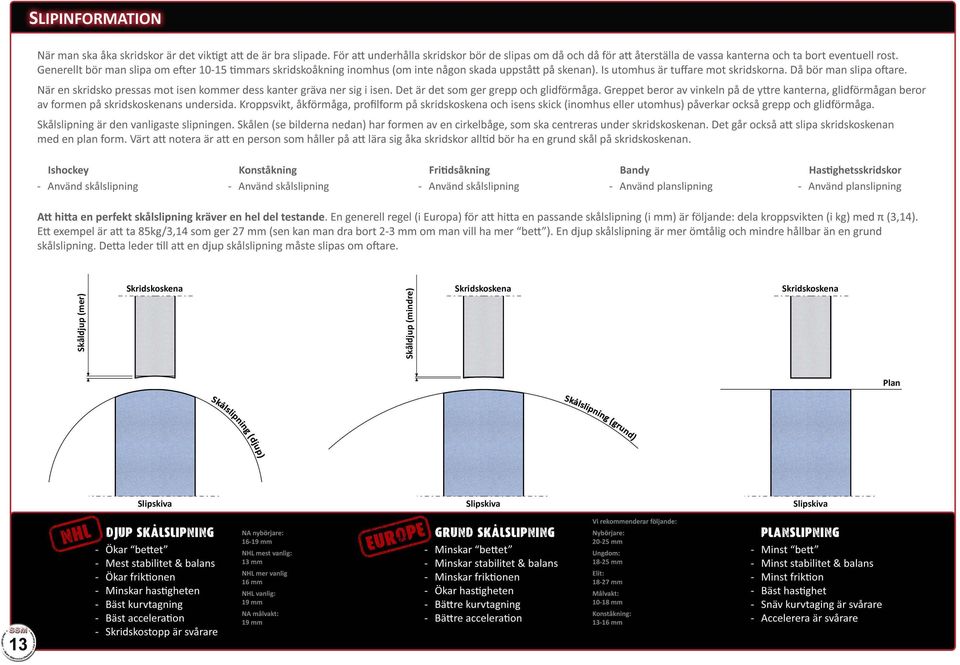

14 Su PI N FORMATION När man ska åka skridskor är det viktigt att de är bra slipade. För att underhålla skridskor bör de slipas om då och då för att återställa de vassa kanterna och ta bort eventuell rost. Generellt bör man slipa om efter timmars skridskoåkning inomhus (om inte någon skada uppstått på skenan). Is utomhus är tuffare mot skridskorna. Då bör man slipa oftare. När en skridsko pressas mot isen kommer dess kanter gräva ner sig i isen. Det är det som ger grepp och glidförmåga. Greppet beror av vinkeln på de yttre kanterna, glidförmågan beror av formen på skridskoskenans undersida. Kroppsvikt, åkförmåga, profilform på skridskoskena och isens skick (inomhus eller utomhus) påverkar också grepp och glidförmåga. Skålslipning är den vanligaste slipningen. Skålen (se bilderna nedan) har formen aven cirkelbåge, som ska centreras under skridskoskenan. Det går också att slipa skridskoskenan med en plan form. Värt att notera är att en person som håller på att lära sig åka skridskor alltid bör ha en grund skål på skridskoskenan. Ishockey Konståkning Fritidsåkning Bandy - Använd skålslipning - Använd skålslipning - Använd skålslipning - Använd planslipning Hastighetsskridskor - Använd planslipning Att hitta en perfekt skålslipning kräver en hel del testande. En generell regel (i Europa) för att hitta en passande skålslipning (i mm) är följande: dela kroppsvikten (i kg) med n (3,14). Ett exempel är att ta 85kg/3,14 som ger 27 mm (sen kan man dra bort 2-3 mm om man vill ha mer "bett"). En djup skålslipning är mer ömtålig och mindre hållbar än en grund skålslipning. Detta leder till att en djup skålslipning måste slipas om oftare. Skridskoskena Skridskoskena Skridskoskena Plan Slipskiva Slipskiva Slipskiva

15 PROFILSLIPNING Det är viktigt att hitta en form/profil som passar din åkstil. Det kommer att förbättra din åkförmåga avsevärt. Att tänka på när man talar om profilslipning är följande: acceleration, hastighet, manövreringsförmåga, stabilitet och energiförbrukning. Generellt kan man säga följande: En stor radie ger mer iskontakt. Det leder till högre topphastighet, bättre balans och är mer energieffektivt. Däremot kommer accelerationen och manövreringsförmåga att minskas. En mindre radie ger ökad friktion (mer vikt på en liten yta). Det ökar manövreringsförmågan och accelerationen på bekostnad av topphastighet, balans och energiförbrukning. Följande radieformer används vanligen: Ishockey Konståkning - Vanliga skridskor sträcker sig mellan 6-13'. - Vanliga skridskor sträcker sig mellan 7-8'. - Målvaktsskridskor sträcker sig mellan 22-30'. - Dyra modeller kombinerar 2-3 radier. Bandy - Vanliga skridskor sträcker sig mellan 4-8 m. - Målvaktsskridskor omkring 6 m. Hastighetsskridskor - Short track sträcker sig mellan 4-15 m - Long track sträcker sig mellan m - Långfärd sträcker sig mellan m Vi har flera olika slipmallar att välja mellan: SINGElRADIEMAll DUBBElRADIEMAll TRIPPElRADIEMAll lägga EN RAK ÅK YTA - Samma egenskaper oavsett gravitationspunkt - Kan vinklas för att ändra egenskaper. - Har två olika radier - Bättre acceleration - Bättre hastighet - Bättre balans - Kan vinklas för att ändra egenskaper. - Har tre olika radier - Ännu bättre hastighet - Ännu bättre balans - Kan vinklas för att ändra egenskaper. - Jättebra för barn som lär sig åka. - I nte så tröttsa mt - Bättre hastighet och balans vid korrekt vinkel mot isen - Inte så vanligt bland professionella idag. - Kan vinklas för att ändra egenskaper. THE OPTIMAl SERIES OPTIMAL-NC: - Utvecklad med Sweden Hockey Institute - Pre-pitched (har redan vinklats) - Flera radier i kombination till en specifik pitch - Optimera din prestationsförmåga Denna slipmall använder sig av ett helt nytt sätt att tänka! Den lägsta punkten på en skridsko när man står på isen kallas "pivot point" eller balanspunkt. Denna punkt är normalt placerad i mitten av skridskoskenan, men den kan flyttas framåt eller bakåt för att ändra "pitch" (vinkeln) mot isen. Dessa vinklar kal las jorward lie, neutral lie eller backward lie där framåtlutning eller neutral är mest populära. Att luta framåt är mer tröttsamt men ökar accelerationen. Att flytta en radiekurva bakåt på skridskoskenan kommer ge en framåtlutning. Att flytta en rak åkyta mot främre delen av skridskoskenan kommer ge en framåtlutning.
