1 BRUKSANVISNING IAI VARNING! FÖR ATT MINSKA RISKEN FÖR SKADOR MASTE ANVÄNDAREN LÄSA OCH FÖRSTA DENNA BRUKSANVISNING. ORIGINAL INSTRUCTIONS Inköpsdatum:.... SSM-P manual.se 05/2015 S5M Produkt AB

2 8kridskoslipmaskin 88M PROFIL Gratulerar till inköpet aven skridskoslipmaskin 55M PROFIL. Vi tackar dig för att du väljer en produkt från 55M Produkt AB. För att erhålla ytterligare en kopia av denna manual, kontakta 55M på: 55M PRODUKT AB Vaksala-Eke SE Uppsala, Sweden Tel: +46 (0) Internet: INNEHALLSFÖRTECKNING Begränsning av garanti Generella säkerhetsföreskrifter Specifika säkerhetsföreskrifter och symboler Funktionell beskrivning Montering O Användning Underhåll Tekniska specifikationer och dimensioner Tillbehör Kort sammanfattning: 18 BEGRÄNSNING AV GARANTI Garantins omfattning Garantin omfattar material- och tillverkningsfel vid normalt bruk. Garantitid Garantin gäller under två (2) år från inköpsdagen. 8para kvittot eller fakturan. Begränsningar Fel som uppstår på grund av vanvård, felaktig användning eller händelse som inte rimligen kan förväntas eller kontrolleras (som översvämmning, jordbävning, force majeure m.m.) omfattas inte av garantin. Ytbehandlingsskador som beror på för hög luftfuktighet, repor eller nötning vid användning eller direkt exponering för vädrets makter omfattas inte heller. Reparation eller utbyte är de enda alternativ som finns enligt denna garanti. 88M Produkt AB (88M) ansvarar inte för skador av vad slag de vara må, däribland oförutsedda eller följdskador. Oförutsedd skada omfattar, men är inte begränsad till, skada av typ förlorad tid eller att maskinen inte kunnat brukas. Följdskada inbegriper, men är inte begränsad till, kostnad för att reparera eller ersätta egendom som skadats om produkten från 88M inte fungerar på avsett sätt. Atgärdande av problem Kan produkten inte repareras byter vi din produkt utan kostnad. 8å får du tillgång till service 8kicka tillbaka produkten tillsammans med inköpskvittot. 8ervice får du tillgång till genom att ta kontakt med en återförsäljare av produkter från 88M eller med 88M direkt. Aterförsäljare kommer att efter vår bedömning reparera eller byta din produkt. 8å förhåller sig landets eller delstatens lagstiftning gentemot garantin Denna garanti ger dig särskilda juridiska rättigheter. Du kan även ha andra rättigheter, som skiljer sig mellan länder respektive delstater. SSM PRODUKT AB FÖRBEHALLER SIG RÄTTEN ATT UTAN FÖRVARNING GÖRA FÖRBÄTTRINGAR OCH MODIFIKATIONER AV PRODUKTEN. SSM PRODUKT AB VAKSALA-EKE, 75594, UPPSALA, SVERIGE

3 GENERELLA SÄKERHETSFÖRESKRIFTER IAI VARNING! När elektriska verktyg används skall grundläggande säkerhetsregler alltid följas. Detta för att minska risken för eldsvåda, elektrisk stöt och personskador. Speciellt skall nedanstående punkter beaktas. Läs alla dessa instruktioner innan du försöker att använda denna produkt och spara dessa instruktioner. Säker användning Håll arbetsplatsen ren. - Stökiga ytor och bänkar inbjuder till skador. Tänk på arbetsmiljön. - Utsätt inte verktyget för regn. - Använd inte verktyget på fuktiga eller våta platser. - Ha bra belysning vid arbetsytan. - Använd inte verktyget i närheten av brandfarliga vätskor eller gaser. Skydda dig emot elektriska stötar. - Undvik kroppskontakt med jordade eller jordytor (t.ex. ledningar, element, köksspisar, kylskåp). Håll andra personer borta. - Låt inte personer, speciellt barn, som inte är inblandade i arbetet röra vid verktyget eller förlängningssladden och håll dem borta från arbetsplatsen. Håll verktyg som inte används undanställda. - När verktyget inte används ska det förvaras på en torr och låst plats, utom räckhåll för barn. Överbelasta inte verktyget. - Den kommer utföra jobbet bättre och säkrare i det tempo den är avsedd för. Använd rätt verktyg. - Använd inte ett alltför klent verktyg att utföra ett arbete som kräver ett kraftigare. - Använd inte verktyg till annat än det som det är avsett för. Använd t.ex inte cirkelsågar till att kapa trägrenar eller stockar. Klä dig rätt. - Ha inga lössittande kläder eller smycken, de kan fastna i rörliga delar. - Skor som inte är hala rekommenderas när man arbetar utomhus. - Bär täckande hårskydd för att innesluta långt hår. Använd skyddsutrustning. - Använd skyddsglasögon och hörselskydd. - Använd andningsskydd eller ansiktsmask om arbetsoperationen skapar damm och stoft. Anslut dammborttagande utrustning. - Om verktyget är förberett för anslutning av utrustning för borttagande och uppsamling av damm, se till att sådan utrustning är ansluten och korrekt använd. Misshandla inte el-sladden. - Dra inte i sladden för att koppla bort den från det elektriska vägguttaget. Håll sladden borta från värme, olja och vassa kanter. Säkra arbetet. - Om möjligt, använd klämanordning eller skruvstäd för att hålla arbetsstycket. Det är säkrare än att använda din hand. Sträck dig inte längre än nödvändigt. - Stå stadigt och håll balansen hela tiden.

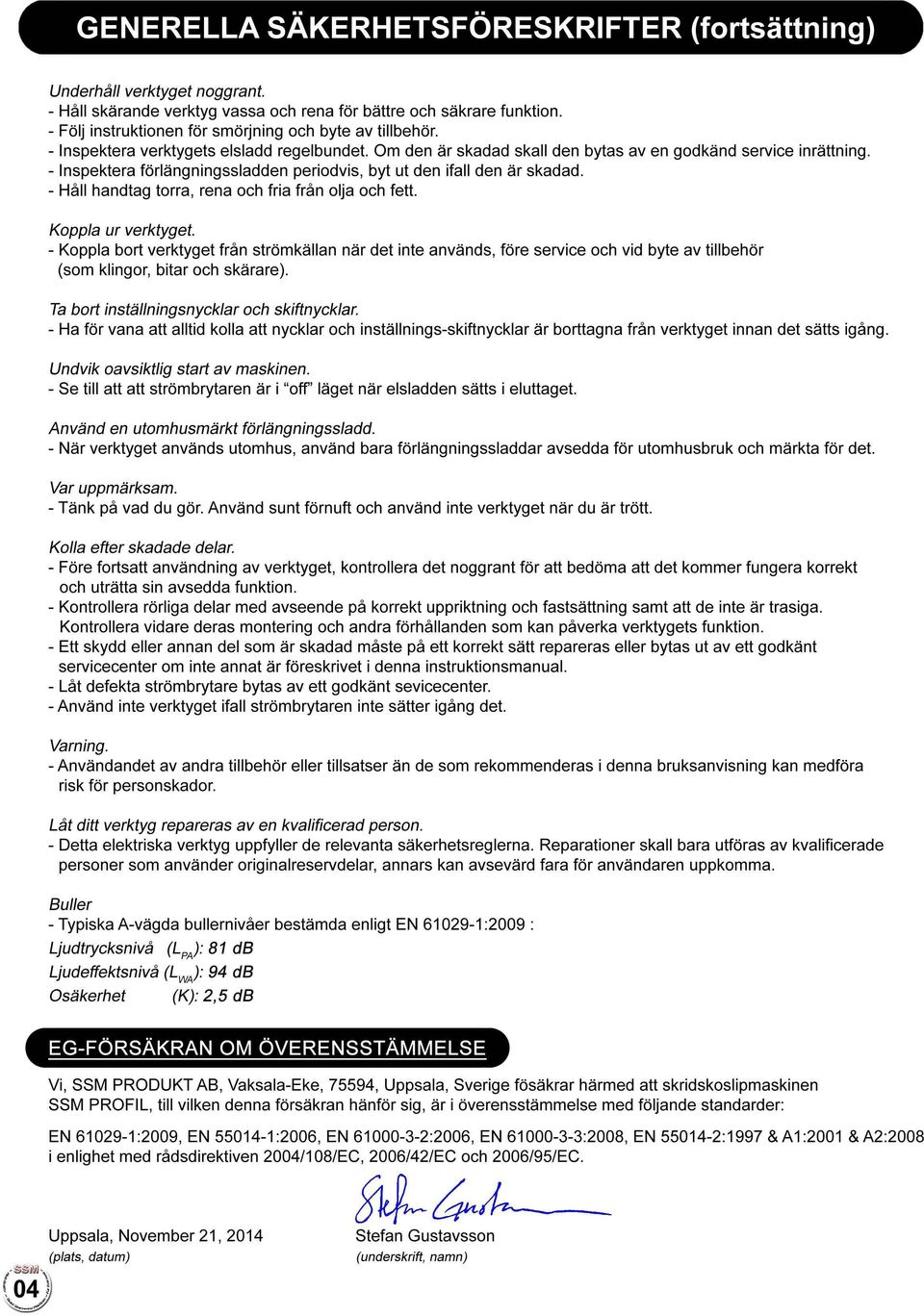

4 GENERELLA SÄKERHETSFÖRESKRIFTER (fortsättning) Underhåll verktyget noggrant. - Håll skärande verktyg vassa och rena för bättre och säkrare funktion. - Följ instruktionen för smörjning och byte av tillbehör. - Inspektera verktygets elsladd regelbundet. Om den är skadad skall den bytas aven godkänd service inrättning. - Inspektera förlängningssladden periodvis, byt ut den ifall den är skadad. - Håll handtag torra, rena och fria från olja och fett. Koppla ur verktyget. - Koppla bort verktyget från strömkällan när det inte används, före service och vid byte av tillbehör (som klingor, bitar och skärare). Ta bort inställningsnycklar och skiftnycklar. - Ha för vana att alltid kolla att nycklar och inställnings-skiftnycklar är borttagna från verktyget innan det sätts igång. Undvik oavsiktlig start av maskinen. - Se till att att strömbrytaren är i "off' läget när elsladden sätts i eluttaget. Använd en utomhusmärkt förlängningssladd. - När verktyget används utomhus, använd bara förlängningssladdar avsedda för utomhusbruk och märkta för det. Var uppmärksam. - Tänk på vad du gör. Använd sunt förnuft och använd inte verktyget när du är trött. Kolla efter skadade delar. - Före fortsatt användning av verktyget, kontrollera det noggrant för att bedöma att det kommer fungera korrekt och uträtta sin avsedda funktion. - Kontrollera rörliga delar med avseende på korrekt uppriktning och fastsättning samt att de inte är trasiga. Kontrollera vidare deras montering och andra förhållanden som kan påverka verktygets funktion. - Ett skydd eller annan del som är skadad måste på ett korrekt sätt repareras eller bytas ut av ett godkänt servicecenter om inte annat är föreskrivet i denna instruktionsmanual. - Låt defekta strömbrytare bytas av ett godkänt sevicecenter. - Använd inte verktyget ifall strömbrytaren inte sätter igång det. Varning. - Användandet av andra tillbehör eller tillsatser än de som rekommenderas i denna bruksanvisning kan medföra risk för personskador. Låt ditt verktyg repareras aven kvalificerad person. - Detta elektriska verktyg uppfyller de relevanta säkerhetsreglerna. Reparationer skall bara utföras av kvalificerade personer som använder originalreservdelar, annars kan avsevärd fara för användaren uppkomma. Buller - Typiska A-vägda bullernivåer bestämda enligt EN :2009 : Ljudtrycksnivå (LpA): 81 db Ljudeffektsnivå (L WA ): 94 db Osäkerhet (K): 2,5 db EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi, SSM PRODUKT AB, Vaksala-Eke, 75594, Uppsala, Sverige fösäkrar härmed att skridskoslipmaskinen SSM PROFIL, till vilken denna försäkran hänför sig, är i överensstämmelse med följande standarder: EN :2009, EN :2006, EN :2006, EN :200S, EN :1997 &A1:2001 &A2:200S i enlighet med rådsdirektiven 2004/10S/EC, 2006/42/EC och 2006/95/EC. - ijj\j'j, (04 )) ~ Uppsala, November 21,2014 (plats, datum) Stefan Gustavsson (underskrift, namn)

5 SPECIFIKA SÄKERHETSFÖRESKRIFTER OCH SYMBOLER VARNING! LÄS BRUKSANVISNINGEN INNAN MASKINEN ANVÄNDS ÖGON-OCH HÖRSELSKYDD KRÄVS Maskinen får endast användas till att slipa undersidan på skridskoskenor. Spänn alltid fast skridskoskenan i hållaren. Slipa ALDRIG skridskon på fri hand. Det är viktigt med stöd vid arbetet för att få bästa möjliga resultat, minimera kroppsexponeringen och undvika förlust av kontroll. Kontrollera att skyddslocket för slipskivan sitter bra innan maskinen används för att minimera risken av flygande spillror. Håll händer och kropp borta från den roterande slipskivan. Kontakt med en roterande slipskiva eller delar från en exploderande slipskiva kan resultera i allvarliga skador. Använd bara slipskivor godkända av SSM Produkt AB. Använd slipskivor med korrekt storlek och form. Icke godkända slipskivor kan vara farliga! Håll slipskivan säkert fastspänd. När du spänner fast slipskivan, använd aldrig skadad eller inkorrekt fläns, flänsbricka eller mutter. Flänsen och flänsbrickan är speciellt designade för denna maskin, för optimala prestanda och säkerhet. Var försiktig när du flyttar maskinen. När du flyttar maskinen, bär den inte utan att först avlägsna stora bordet. Maskinen är tung. Det stora bordet är också tungt och rullar lätt på bottenramen. Om maskinen hålls snett kan stora bordet lätt få tillräcklig fart för att skada fingrar eller hand. Säkerhetsregler specifika för slipning: Använd bara slipskivstyper som är rekommenderade för ditt elverktyg och det specifika skyddet designat för den valda slipskivan. Slipskivor som inte är avsedda för elverktyget kan vara osäkra därigenom att skyddsanordningen fungerar sämre. Skyddet måste vara säkert fastsatt på elverktyget och positionerat för maximal säkerhet, så minsta möjliga del av slipskivan är exponerad emot användaren. Skyddet hjälper till att skydda användaren från delar aven slipskiva som brister. Det minskar också risken för skada genom kroppskontakt med slipskivan. Slipskivor får användas bara för rekommenderad tillämpning. Till exempel: slipa inte med sidan av kapskivor. Kapskivor med slip verka n är avsedda för slipning vid periferiytan. Sidokrafter på dessa skivor kan få dem att brista. Använd alltid oskadade skivsflänsar som är av rätt storlek och form för din valda slipskiva. Rätt slipskivsfläns stödjer slipskivan och minskar därmed möjligheten att slipskivan går sönder. Flänsar för kapskivor kan vara annorlunda än de för slipskivor. Använd inte nedslitna slipskivor från större elverktyg. Slipskivor avsedda för större elverktyg är inte lämpade för den högre hastigheten hos ett mindre verktyg och kan brista.

6 FUNKTIONELL BESKRIVNING 1]1] 1. Stödskruvar 2a. Stora bordet 2b. Lilla bordet 3. Utsugsrör 4a. Mallfästen 4b. Mall 4c. Center/Pivot/Pitch märkning 5. Diamant 6. Handtag 7a. Skridskohållare 7b. Riktanordning 8a. Justerskruv 8b. Matningsskruv 9. Strömbrytare (på motorns baksida) 10. Slipskiva 11. Sprängskydd, ~M, Verktyg för att byta slipskiva (06 )) ~

7 FUNKTIONELL BESKRIVNING (fortsättning) Maskinen är avsedd för tvär-slipning av skridskoskenor med styrning via en profil. Detta görs genom att man manuellt förflyttar en skridskoskena monterad i en hållare förbi och i kontakt med en riven, roterande slipskiva. Maskinens öppna konstruktion tillåter konstant och enkel övervakning av slipprocessen. En bottenram bär en elektrisk motor, ett "utsugsrör", "mallfästen" och stöd för "stora bordet". Stora bordet bär det "lilla bordet" som i sin tur bär "hållaren" (se nedan). Bottenramen skall ställas horisontellt. På motoraxeln finns följande monterat i ordning: en fläns, en slipskiva, en flänsbricka, en balansbricka och en mutter. Slipskivan är delvis täckt av ett sprängskydd. Gummifötterna under bottenramen gör att maskinen står stadigt. 1. Stödskruvarna används för att stöda bottenramen på ytan där maskinen är placerad. 2a. Det stora bordet används som bas för att flytta skridskohållaren åt vänster och höger. 2b. Det lilla bordet används som bas för att flytta skridskohållaren inåt och utåt. 3. Utsugsröret är avsett att samla upp gnistor och annat skräp från slipskivan när man slipar eller river slipskivan. Koppla till en lämplig utsugsanordning. 4a. Mallfästena används för att fästa mallen. Detta gör man genom att skruva ner letterskruvarna mot mallen. 4b. Mallen används för att styra lilla bordet via ett kullager som man håller i kontakt med mallen. Det finns flera olika mallar att välja från. Fyra stycken skickas med när man köper maskinen. 4c. Center/PivotlPitch markeringen gör att man enkelt kan rikta in mallen exakt i maskinen. Först ska den användas till att centrera mallen när skridskon kalibreras i maskinen. Senare kan den användas till att ändra pivotipitch. 5. Diamanten används för att riva slipskivan. 6. Handtaget används för att flytta borden och utöva tryck mot slipskivan när man slipar. (Det garanterar också att skridskorna alltid monteras i samma riktning.) 7a. Skridskohållaren används för att fästa skridskon. Placera skridskoskenan mellan den övre och den undre käften. Vrid handtaget och den övre käften rör sig upp eller ner. 7b. Riktanordningen används för att få skridskoskenan i korrekt läge. Placera skenan mot riktanordningen som det beskrivs på sidan 12 och dra sedan fast skridskoskenan i hållaren. 8a. Justerskruven används för att vinkla skridskohållaren (och därmed skridskoskenan). Högra sidan av skridskohållaren justeras inåt eller utåt. Detta gör att man kan kalibrera in skridskon mot mallen ifall något inte skulle vara 100% korrekt positionerat från start. 8b. Matningsskruven används för att flytta lilla bordet (och därmed skridskoskenan) inåt eller utåt. Detta låter dig bestämma hur mycket du önskar forma om skridskoskenan. 9. Strömbrytaren används för att slå på och slå av maskinen. 10. Slipskivan roterar nedåt och används för att forma en skridsko efter mall. Använd slipskiva S-4/KB Sprängskyddet är ett skydd som skyddar ifall slipskivan skulle brista. Det styr även spridningen av gnistor och andra partiklar mot utsugsröret. Skyddet är fäst med 5 toppmuttrar.

8 FUNKTIONELL BESKRIVNING (fortsättning) Skridskoskenan Ishockey Ishockeyskridskon kan delas in i tre olika delar: tån, mitten och hälen. Dessa skridskor har en radieform i mittendelen som varierar från 6' till 13' (1,83 m till 3,96 m) beroende på tillverkare. Vid profilslipning bör man endast slipa den mellersta delen (60% av skenan). Målvaktsskridskor Målvaktsskridskor är designade på samma sätt som ishockeyskridskor men deras fabriksformade radiekurva varierar istället från 22' till 30' (6,7 m till 9,14 m). Bandy Bandyskridskon är i princip rak från fabrik. Här måste man profilslipa hela skenlängden (alla tre delar). Konståkning En konståkningsskridsko använder vanligtvis en radiekurva från 7' till 8' (2,13 m till 2,44 m). Mer exklusiva modeller har 2-3 olika radier. Tå-del I Mitten-del (60%) I Häl-del Formbeskrivning Radie En större radie ger mer iskontakt. Detta leder till högre maxhastighet, bättre balans och är mer energieffektivt. Men manövreringsförmågan kommer att försämras. En mindre radie ger mindre iskontakt vilket leder till en ökad friktion (mer vikt på en liten yta). Detta kommer öka manövreringsförmågan och accelerationen på bekostnad av maxhastighet, balans och energiförbrukning. Rak åkyta En rak åkyta i mittensektionen är mindre jobbigt för benen än en radieform. Det ger också högre hastighet vid korrekt vinkel mot isen. Man får dock mindre iskontakt jämfört med en radieform, detta på grund av att skridskon sällan ligger i en helt rak vinkel mot isen. Att använda en rak åkyta är inte så vanligt idag. PivotlPitch Pivot är den lägsta punkten på en skridskoskena och Pitch är vinkeln som skridskon lutar mot isen. Dessa två är beroende av varandra, vilket betyder att om den ena ändras så följer den andra efter. Pitch kan vara antingen neutral (pivotpunkten centrerad under skridskon) eller framåtlutande (pivotpunkten flyttad bakåt) eller bakåt/utande (pivotpunkten flyttad framåt). Att luta framåt är mer energikrävande men ger ökad acceleration. Dagens skridskor är designade på ett sätt som gör det i princip omöjligt att hitta den befintliga pivot punkten. Vår rekommendation är att profilslipa en skridsko och låta spelaren testa den. Då kan spelaren säga huruvida pitchen ska ändras i någon riktning. - - Pitch är framåtlutande Pitch är neutral Pitch är bakåtlutande

9 FUNKTIONELL BESKRIVNING (fortsättning) Valmöjligheter vid profilslipning För att sammanfatta all information från tidigare sida så finns det flera sätt att hitta en passande form på skridskoskenan (beroende på åkstil). Här är några exempel (skala 1.'100): En radiekurva Detta är den vanligaste formen idag. Här använder man samma radie över hela mittensektionen. Detta kommer att ge en åkförmåga enligt det som beskrevs på förra sidan (beroende av radiens storlek). Sen kan man flytta lägsta punkten för att ändra egenskaperna ännu mer. Många verkar föredra en framåtlutande vinkel. Radieform (centrerad) Radiela' 900 Radie 3,048 m Radieform (vinklad) Radie 10' 89.8 Radie 3,048 m Lägga till en radiekurva till Det går att lägga på en större radiekurva av valfri längd på den befintliga radiekurvan. Detta gör det möjligt att kombinera egenskaperna från två olika former. Radie 13' Radie 3,96 m Extra radiekurva (centrerad på mitten) XO Radie 10' Radie 3,048 m Lägga till en rak yta Man kan lägga till en rak åkyta av valfri längd (bör vara mellan 3-6 cm) på radiekurvan. Denna yta kan vara centrerad, förskjuten framåt eller förskjuten bakåt. Om man flyttar en rak åkyta framåt så ger det en framåtlutande vinkel. Radie + rak yta XO Radie 10' Radie 3,048 m Specialmallar Det finns mallar där man använder flera radier på en och samma gång. Dessa mallar är designade så att man använder flera olika radier längs med skridskoskenan för att få önskade egenskaper. Dessa mallar är ofta pitchade. Här är en form med tre olika radiekurvor som har en förflyttad pivotpunkt.

10 MONTERING Din skridskoslipmaskin SSM PROFIL levereras komplett (i flera delar) skyddad inuti sin transportlåda. Ta ur allt innehåll i lådan och granska så att innehållet inte ådragit sig någon skada under transporten. Ditt SSM PROFIL paket ska innehålla följande: BESKRIVNING DEL ANTAL Bruksanvisning Bottenram med motor Stora bordet + Lilla bordet Mallar Verktyg för att byta slipskiva Dubbelsidig U-nyckel Insexnyckel SSM-P manual.se BKM SBLB MALL TGW DEW 8, 10 mm AS2 mm Förberedelser: IffiIOBSERVERA! VID INGREPP I MASKINEN, HÅLL DEN OM MÖJLIGT BORTKOPPLAD FRÅN STRÖMKÄLLAN. Placera bottenramen på en stabil, horisontell yta. Skruva ner stödskruvarna (1) mot ytan. Placera stora bordet (med lilla bordet) på sina bärande kullager på bottenramen. IAKTAG FÖLJANDE: Det stora bordet är tungt och rullar lätt på bottenramens kullager. När du flyttar maskinen, lyft av stora bordet först. Förutom personsäkerhetsaspekterna, så kan du då också undvika att skada de kullager på vilka stora bordet rullar. Maskinen kommer med slipskiva monterad och balanserad. Se UNDERHÅLL: BYTA OCH BALANSERA SLIPSKIVAN (sid. 15) om du önskar byta eller balansera slipskivan. Försäkra dig om att diamanten inte är i kontakt med slipskivan när du startar maskinen. Om nödvändigt, skruva diamanten (S) uppåt. Försäkra dig om att hållaren (la) är i begynnelseläge, i linje med kanten på lilla bordet; om inte, skruva justerskruven (Ba) utåt. Detta måste göras varje gång ett par skridskoskenor har profilerats i maskinen. FÖRSÄKRA DIG OM ATT INGEN DELAV HÅLLAREN (la) RÖR VID SLIPSKIVAN NÄR DU STARTAR ELLER ANVÄNDER MASKINEN. Om nödvändigt, använd matningsskruven (Bb) för att flytta hållaren utåt. Använd ett lämpligt utsug anslutet till utsugsröret (3). Detta reducerar den mängd damm och andra partiklar som släpps ut. För ett mer fullständigt skydd, använd en lämplig ansiktsmask som täcker mun och näsa. Se till att använda skyddsglasögon och hörselskydd när du använder maskinen.

11 ANVÄNDNING 1. Innan man ska profilslipa en skridsko måste man göra hjälpmarkeringar på skridskoskenan med en whiteboard penna beroende på hur profilen ska ändras. Det kan vara en bra ide att även märka plasten för framtida referenser. Börja med att märka ut centrum på skridskons sko (A 1, kroppens balanspunkt) eller centrum på skridskoskenan (B 1) beroende på vad du föredrar. Denna punkt kallar vi för mittpunkten (C). Skridskoskenan är ofta centrerad under skridskon så dessa punkter (A 1 och B1) är ofta väldigt nära varandra. (B 1) Skridskons sko är här 330 mm, mittpunkt blir 165 mm Skridskoskenan är här 340 mm, mittpunkt blir istället 170 mm 2a. När man har mittpunkten (C) är det dags att märka ut området som ska profilslipas. Om du ska slipa en radiekurva eller använda en specialmall så ska markeringarna vara där mitten sektionen (60%) slutar. Dessa två märken ska vara placerade runt 30% + 30% i varje riktning från mittpunkten. Vi kallar dessa punkter för slutpunkter (E). (B2) <di E ~-F'---- E Slutpunktema är här 99 mm från mittpunkten Slutpunktema är här 102 mm från mittpunkten 2b. Om man endast vill slipa en åkyta på den befintliga radiekurvan så behöver endast den ytan markeras. Vid en rak åkyta kan man antingen centrera den runt mittpunkten eller förskjuta den något från mittpunkten. En neutral åkyta på 50 mm kallas allmänt (eller 25-50). En framåtlutande åkyta på 50 mm, förskjuten 5 mm mot tån kallas (eller 30-50). När en åkyta förskjuts måste man göra en ny mittpunkt placerad i mitten av åkytan. Denna punkt kallar vi för ny mittpunkt (N) Om du ska slipa en radieformad åkyta (måste vara en större radie) av valfri längd ska den centreras runt mittpunkten (C) J.::lE.L: E C E E C E!Trllj 4F'!.m4,"',"I'!""I"!""I"! Bf"'I"" En rak neutral åkyta på 50 mm kallas (Slutpunktema är placerade mm från mittpunkten). E C E ----PRO -=t;#.~!"rr!"!!!: l N '}1~ ~~1"";,'~ 4 1 l"'ll'"l'j'"i',l,i'''l''~ 1 '1"2, 'l"2l2"' l 21"" ~ 2~l ki"'ji"2~'"i'~"i'~"f'3 ~ "I"J'l"b 34~ i ~,l A,l J,\,l ~,I,,\,l,~!,!,,\,\!,"m'!!'l, En rak framåtlutande åkyta på 50 mm, förskjuten 5 mm mot tån (slutpunktema är placerade mm från mittpunkten). Den nya mittpunkten (N) ska placeras i mitten på åkytan (förskjuten 5 mm mot tån). En radieformad åkyta med slutpunkter placerade mm från mittpunkten. Notera, om radien ska vinklas kommer slipning ske utanför ena markeringen.

12 ANVÄNDNING (fortsättning) (3) Balansera slipskivan Om nödvändigt, byt slipskiva. Balansera om det är nödvändigt. (Se UNDERHALL: BYTA OCH BALANSERA SLIPSKIVAN.) (4) Rivning (skärpning) av slipskivan Om nödvändigt, skärp slipskivan med diamanten. Skruva diamanten inåt i små steg, samtidigt som diamanthållaren vrids så att diamanten rör sig fram och tillbaka förbi den roterande slipskivan. De sista rörelserna skall ge rivning. Riv försiktigt. 5. Montera en mall Sätt fast en mall (4b) med önskad profil i de två mallfästena (4a) (med profilytan mot dig och hålet till vänster). Se till att mittpunkten på mallen är i linje med centrumpunkten på Center/Pivot/Pitch markeringen (4c). Spänn fast mallen med letterskruvarna på de bägge mallfästena. 6. Montera skridskon * Se till att skridskohållaren är parallell med den bakre kanten på det lilla bordet. Använd justerskruven (8a) för att rikta in den ifall den är felvinklad. Flytta stora bordet så långt som möjligt åt höger; tryck sedan lilla bordet framåt så att hållaren kommer i kontakt med stoppskruven på riktanordningen. Montera nu skridskon i hållaren, med tådelen åt höger, så att skenan ligger i kontakt med de två riktskruvarna. Samtidigt skall mittpunkten (C) på skridskon (eller den nya mittpunkten N) vara placerat mitt för centrum på riktanordningen. Spänn fast skridskon genom att trycka ner handtaget. Nu ska man använda en penna igen och göra markeringar där riktskruvarna nuddar skenan. Dessa kallar vi riktmärken (D). (Dessa är placerade 35 mm från mittpunkten och är endast till för inriktning av skenan mot mallen).

13 ANVÄNDNING (fortsättning) l. Rikta in skridskon noga mot mallen Flytta nu borden mot dig och tillbaka åt vänster. Använd matningsskruven (Bb) för att flytta lilla bordet tillräckligt långt tillbaka så att skridskoskenan kan röra sig utan att få kontakt med slipskivan när det stora bordet flyttas åt höger och vänster (med kullagret i kontakt med mallen). la. Gå från en liten radie till en större: (Slipskivan ska nudda lika mycket över det röda området (mellan O-markeringarna i figuren nedan).) Maskinens riktanordning har ställts in så att skridskons läge gentemot mallen är i princip perfekt. Det betyder att man inte ska behöva göra någon inställning. För att få en skridsko helt perfekt inriktad efter slipmallen kan man göra följande; dra det stora bordet fram och tillbaka, använd matningsskruven (Bb) och mata in så att slipskivan "nuddar" innanför det högsta riktmärket D på skridskon (man kommer märka vilket som är det högsta när man drar borden fram och tillbaka). När slipskivan "nuddar" innanför det högsta riktmärket D ska man fortsätta att dra stora bordet fram och tillbaka. Nu ska man vinkla hållaren med justerskruven (Ba) och samtidigt mata med matningsskruven (Bb) så slipskivan "tar" lika mycket över hela längden mellan de högra och vänstra riktmärkena D på skridskon. (Slipskivan ska inte nudda utanför riktmärkena.) lb. Gå från en stor radie till en mindre: (Slipskivan ska nudda lika mycket på de blå områdena (runt de två E-markeringarna i figuren nedan).) Notera! Vid en större radie till en mindre radie så ska kalibreringen av skridskon göras på ett annat sätt. Starta på samma sätt som som ovan, den här gången går det dock inte att använda sig av riktmärkena. Nu ska man istället använda sig av slutpunkterna E vid inställningen. För att få en skridsko helt perfekt inriktad efter slipmallen kan man göra följande; dra det stora bordet fram och tillbaka, använd matningsskruven (Bb) och mata in så att slipskivan "nuddar" utanför den högsta slutpunkten E på skridskon (man kommer märka vilket som är det högsta när man drar borden fram och tillbaka).. När slipskivan "nuddar" utanför den högsta slutpunkten E ska man fortsätta att dra stora bordet fram och tillbaka. Nu ska man vinkla hållaren med justerskruven (Ba) och samtidigt mata med matningsskruven (Bb) så att slipskivan "tar" lika mycket på båda slutpunkterna på skridskon. (Slipskivan ska inte nudda innanför slutpunkterna.) 8. PitchiPivot Kom img att alltid ha kullagret mot mallen' Steg 2: Justera in/mata ut så det blir perfekt enligt 7a eller 7b. Skridskon är nu perfekt inriktad efter mallen. Om man vill ändra PitchiPivot på skridskoskenan så är det dags nu. Detta görs genom att lossa slipmallen och flytta den i sidled till önskat läge. Slipmallarna är gjorda så att du kan flytta mittpunkten på mallen till ett specifikt mått på maskinen (pivot). Eller så kan man använda vinkelmarkeringarna (pitch) på mallen och flytta dem till mittpunkten på maskinen. När man är nöjd ska mallen spännas fast igen.

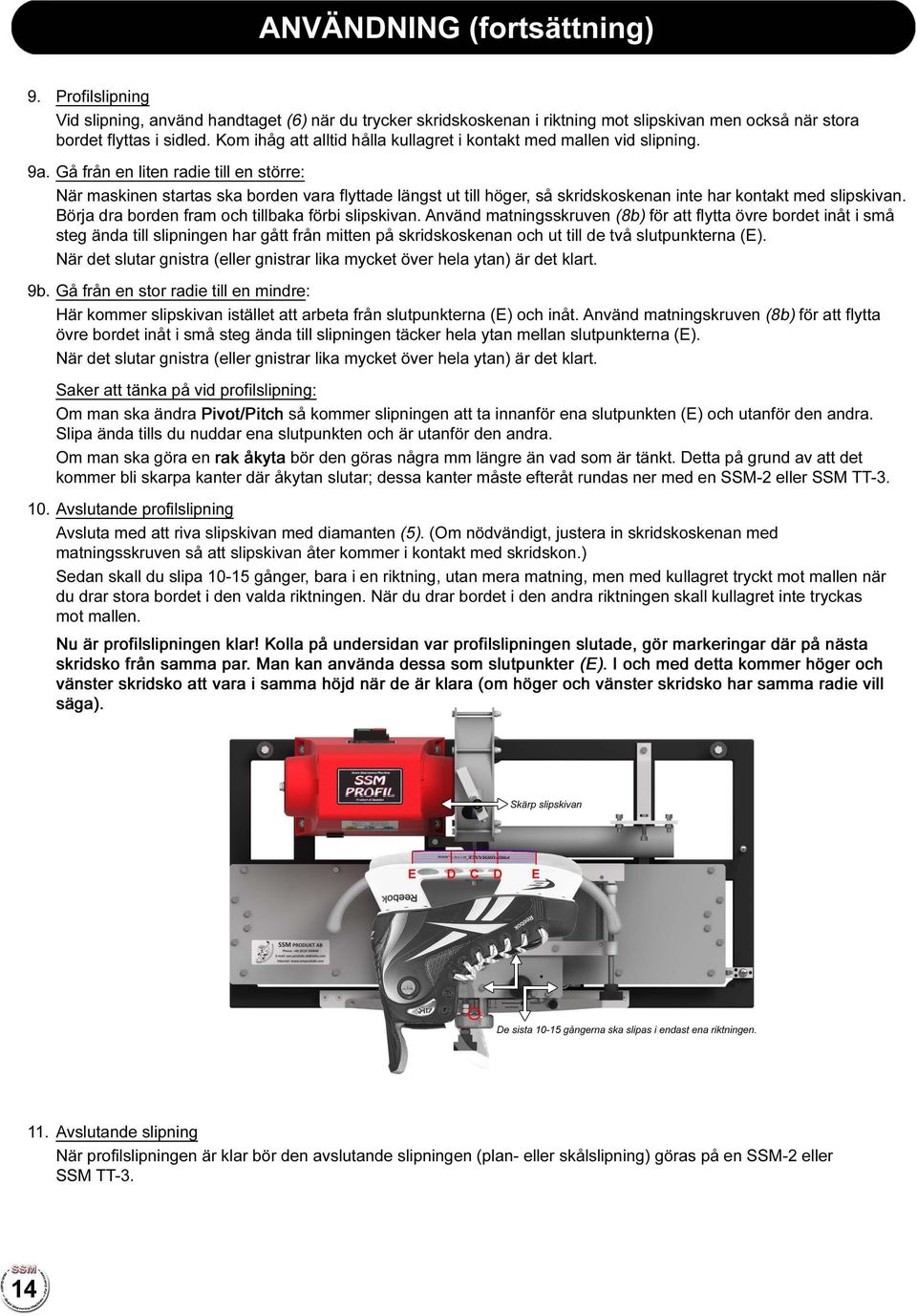

14 ANVÄNDNING (fortsättning) 9. Profilslipning Vid slipning, använd handtaget (6) när du trycker skridskoskenan i riktning mot slipskivan men också när stora bordet flyttas i sidled. Kom ihåg att alltid hålla kullagret i kontakt med mallen vid slipning. 9a. Gå från en liten radie till en större: När maskinen startas ska borden vara flyttade längst ut till höger, så skridskoskenan inte har kontakt med slipskivan. Börja dra borden fram och tillbaka förbi slipskivan. Använd matningsskruven (Bb) för att flytta övre bordet inåt i små steg ända till slipningen har gått från mitten på skridskoskenan och ut till de två slutpunkterna (E). När det slutar gnistra (eller gnistrar lika mycket över hela ytan ) är det klart. 9b. Gå från en stor radie till en mindre: Här kommer slipskivan istället att arbeta från slutpunkterna (E) och inåt. Använd matningskruven (Bb) för att flytta övre bordet inåt i små steg ända till slipningen täcker hela ytan mellan slutpunkterna (E). När det slutar gnistra (eller gnistrar lika mycket över hela ytan) är det klart. Saker att tänka på vid profilslipning : Om man ska ändra PivotlPitch så kommer slipningen att ta innanför ena slutpunkten (E) och utanför den andra. Slipa ända tills du nuddar ena slutpunkten och är utanför den andra. Om man ska göra en rak åkyta bör den göras några mm längre än vad som är tänkt. Detta på grund av att det kommer bli skarpa kanter där åkytan slutar; dessa kanter måste efteråt rundas ner med en SSM-2 eller SSM TT Avslutande profilslipning Avsluta med att riva slipskivan med diamanten (5). (Om nödvändigt, justera in skridskoskenan med matningsskruven så att slipskivan åter kommer i kontakt med skridskon.) Sedan skall du slipa gånger, bara i en riktning, utan mera matning, men med kullagret tryckt mot mallen när du drar stora bordet i den valda riktningen. När du drar bordet i den andra riktningen skall kullagret inte tryckas mot mallen. Nu är profilslipningen klar! Kolla på undersidan var profilslipningen slutade, gör markeringar där på nästa skridsko från samma par. Man kan använda dessa som slutpunkter (E). I och med detta kommer höger och vänster skridsko att vara i samma höjd när de är klara (om höger och vänster skridsko har samma radie vill säga). 11. Avslutande slipning När profilslipningen är klar bör den avslutande slipningen (plan- eller skålslipning) göras på en SSM-2 eller SSM TT-3.

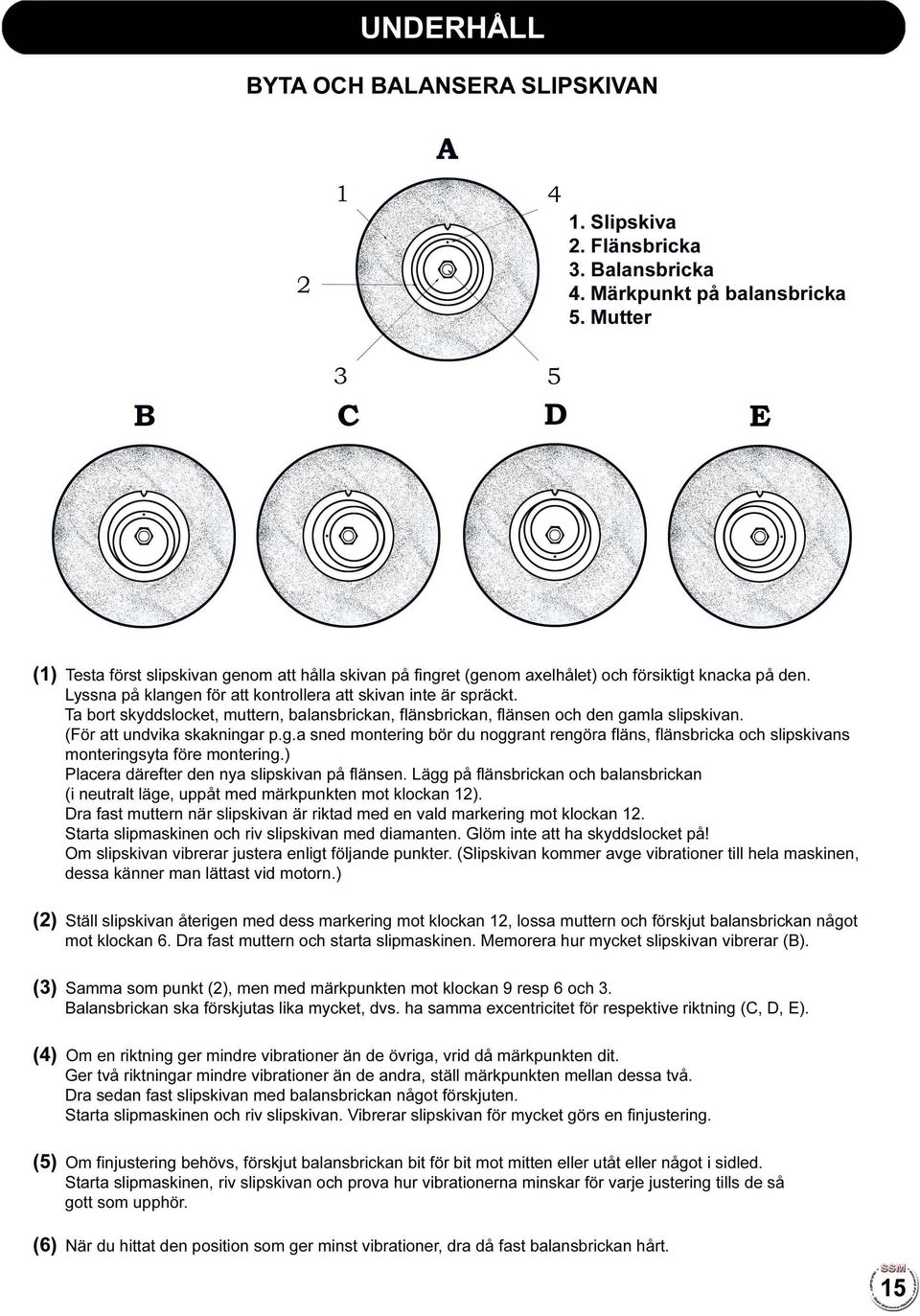

15 UNDERHALL BYTA OCH BALANSERA SLIPSKIVAN A Slipskiva 2. Flänsbricka 3. Balansbricka 2 4. Märkpunkt på balansbricka 5. Mutter 3 5 B C D E (1) Testa först slipskivan genom att hålla skivan på fingret (genom axelhålet) och försiktigt knacka på den. Lyssna på klangen för att kontrollera att skivan inte är spräckt. Ta bort skyddslocket, muttern, balansbrickan, flänsbrickan, flänsen och den gamla slipskivan. (För att undvika skakningar p.g.a sned montering bör du noggrant rengöra fläns, flänsbricka och slipskivans monteringsyta före montering.) Placera därefter den nya slipskivan på flänsen. Lägg på flänsbrickan och balansbrickan (i neutralt läge, uppåt med märkpunkten mot klockan 12). Dra fast muttern när slipskivan är riktad med en vald markering mot klockan 12. Starta slipmaskinen och riv slipskivan med diamanten. Glöm inte att ha skyddslocket på! Om slipskivan vibrerar justera enligt följande punkter. (Slipskivan kommer avge vibrationer till hela maskinen, dessa känner man lättast vid motorn.) (2) Ställ slipskivan återigen med dess markering mot klockan 12, lossa muttern och förskjut balansbrickan något mot klockan 6. Dra fast muttern och starta slipmaskinen. Memorera hur mycket slipskivan vibrerar (B). (3) Samma som punkt (2), men med märkpunkten mot klockan 9 resp 6 och 3. Balansbrickan ska förskjutas lika mycket, dvs. ha samma excentricitet för respektive riktning (C, D, E). (4) Om en riktning ger mindre vibrationer än de övriga, vrid då märkpunkten dit. Ger två riktningar mindre vibrationer än de andra, ställ märkpunkten mellan dessa två. Dra sedan fast slipskivan med balansbrickan något förskjuten. Starta slipmaskinen och riv slipskivan. Vibrerar slipskivan för mycket görs en finjustering. (5) Om finjustering behövs, förskjut balansbrickan bit för bit mot mitten eller utåt eller något i sidled. Starta slipmaskinen, riv slipskivan och prova hur vibrationerna minskar för varje justering tills de så gott som upphör. (6) När du hittat den position som ger minst vibrationer, dra då fast balansbrickan hårt.

16 UNDERHALL (fortsättning) SERVICE Används maskinen korrekt och endast för skridskoslipning, behöver sällan någon service utföras. Dock behöver slipskiva och diamant regelbundet bytas. (Slipskivan kan användas så länge som det är fysiskt möjligt, d.v.s så länge det inte uppstår kollisioner mellan olika delar när du rör det lilla bordet). För att bibehålla maskinens prestanda och för att få ett bättre slipresultat, se till att alltid hålla maskinen ren. Gör ren utsidan, ta bort slipdamm med en mjuk borste om det skulle behövas. VARNING! En fullständig service ska alltid genomföras av kvalificerad tekniker. Vid egna ingrepp i maskinen, se till att alltid dra ur stickkontakten. Denna elektriska maskin följer de relevanta säkerhetsföreskrifterna. För att undvika fara ska åtgärder på elektriska delar utföras av kvalificerad tekniker. För elverktyg med typ Y fäste: om ett byte avelsladden är nödvändigt så måste det göras av tillverkaren eller hans agent för att undvika en säkerhetsrisk. TEKNISKA SPECIFIKATIONER OCH DIMENSIONER HÖJD: BREDD: LÄNGD: VIKT: EFFEKT: SPÄNNING: FREKVENS: VARVTAL MAX: SLIPSKIVA (TYP): SLIPSKIVA (DIMENSION): (Diameter * Tjocklek* Axel) DIAMANT: 350 mm 400 mm 1100 mm 34 kg 250W V a.c. (1-fas) Hz Varv/Min Typ S-4 från SSM 178 x 6 x 20 mm Typ D-80 från SSM MASKINEN ÄR GJORD FÖR INTERMITTENT DRIFT (på 60s / av 60s). Den finns också i en V version som är godkänd förc~t~u; Din SSM Produkt AB distributör:

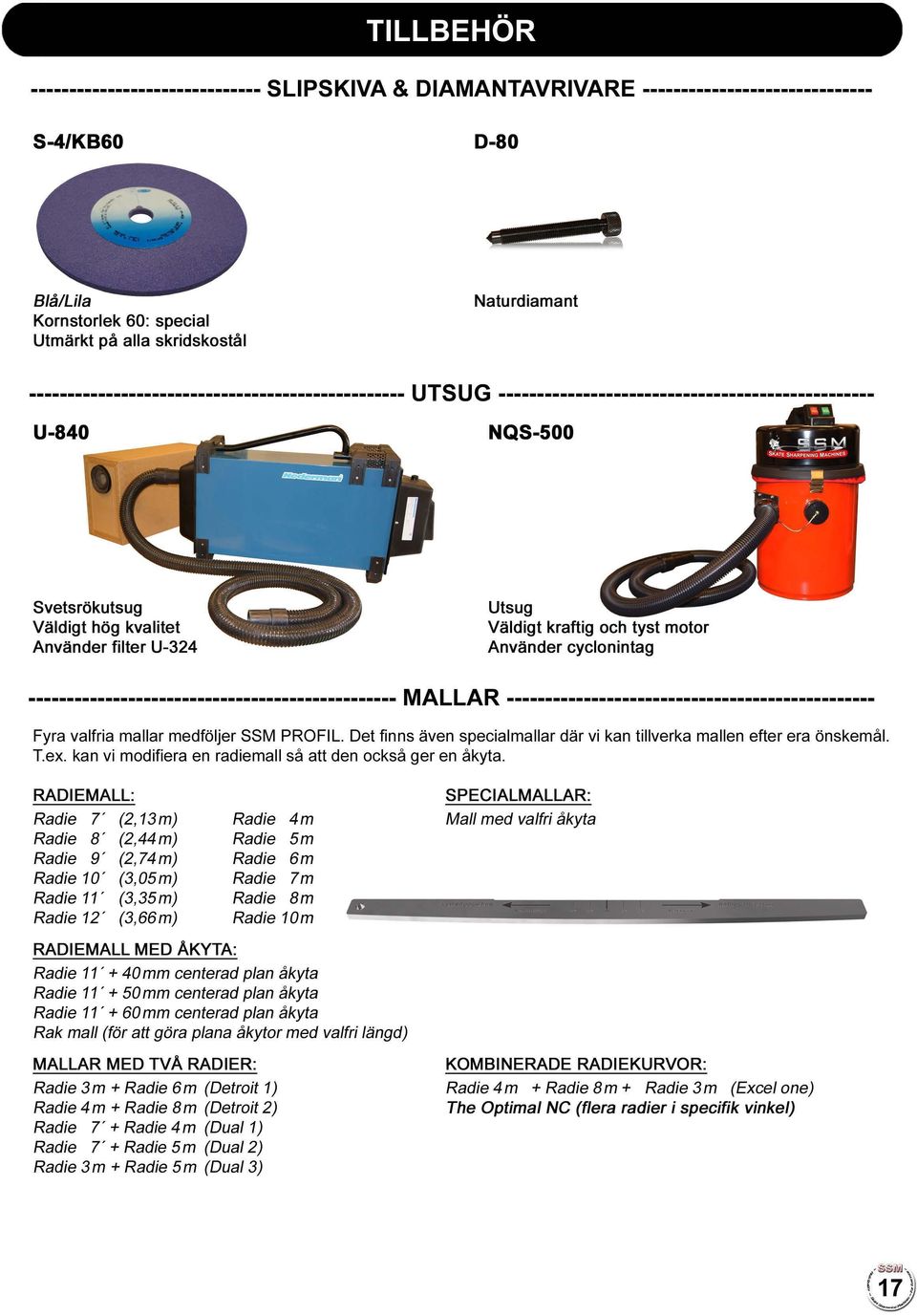

17 TILLBEHÖR S LI PS KIVA & DIAMANTAVRIVARE S-4/KB Kornstorlek 60: special Utmärkt på alla skridskostål Naturdiamant ljtsljc NQS-SOO Svetsrökutsug Väldigt hög kvalitet Använder filter U-324 Utsug Väldigt kraftig och tyst motor Använder cyclonintag MAL.L.AR Fyra valfria mallar medföljer SSM PROFIL. Det finns även specialmallar där vi kan tillverka mallen efter era önskemål. T.ex. kan vi modifiera en radiemall så att den också ger en åkyta. RADIEMALL: Radie 7' (2, 13m) Radie 8 ' (2,44 m) Radie 9' (2,74 m) Radie 10 ' (3, OS m) Radie 11 ' (3,3Sm) Radie 12 ' (3, 66 m) Radie 4m Radie Sm Radie 6m Radie 1m Radie 8m Radie 10m SPECIALMALLAR: Mall med valfri åkyta RADIEMALL MED AKYTA: Radie 11 ' + 40 mm centerad plan åkyta Radie 11 ' + SO mm centerad plan åkyta Radie 11 ' + 60 mm centerad plan åkyta Rak mall (för att göra plana åkytor med valfri längd) MALLAR MED TvA RADIER: Radie 3 m + Radie 6 m (Detroit 1) Radie 4m + Radie 8m (Detroit 2) Radie 7' + Radie 4 m (Dual 1) Radie 7' + Radie Sm (DuaI2) Radie 3m + Radie Sm (Dual 3) KOMBINERADE RADIEKURVOR: Radie 4m + Radie 8m + Radie 3m (Excelone) The Optimal NC (flera radier i specifik vinkel)

18 SNABBGUIDE Snabbguide Gör markeringar på skridskoskenan (mittpunkt och slutpunkter). Montera önskad slipmall. Flytta stora bordet längst till höger. Flytta lilla bordet inåt så det ligger emot stoppskruven (på riktanordningen). Placera skridskons mittpunkt mot riktanordningens centrum och spänn fast skridskon. Märk ut riktpunkterna på skridskoskenan (där riktskruvarna på riktanordningen går emot skridskoskenan). Om nödvändigt, rikta in skridskon efter mallen med justerskruv 8a och matningsskruv 8b. Slipskivan ska ta lika mycket på riktpunkterna / eller på slutpunkterna beroende på radiekurvorna. Om man gör en större radie på en mindre radie så slipar man från mitten och utåt till slutpunkterna. Om man gör en mindre radie på en större radie så måste man slipa från slutpunkterna och inåt. Profilslipa och mata inåt med matningsskruven 8b tills den tänkta slipytan på skridskoskenan är täckt. När det inte gnistrar mer eller gnistrar lika mycket över hela ytan så är man klar.
