1 Brugsvejledning Användningshandbok Руководство по эксплуатации Instrukcja użytkowania Bruksveiledning KEIV90E

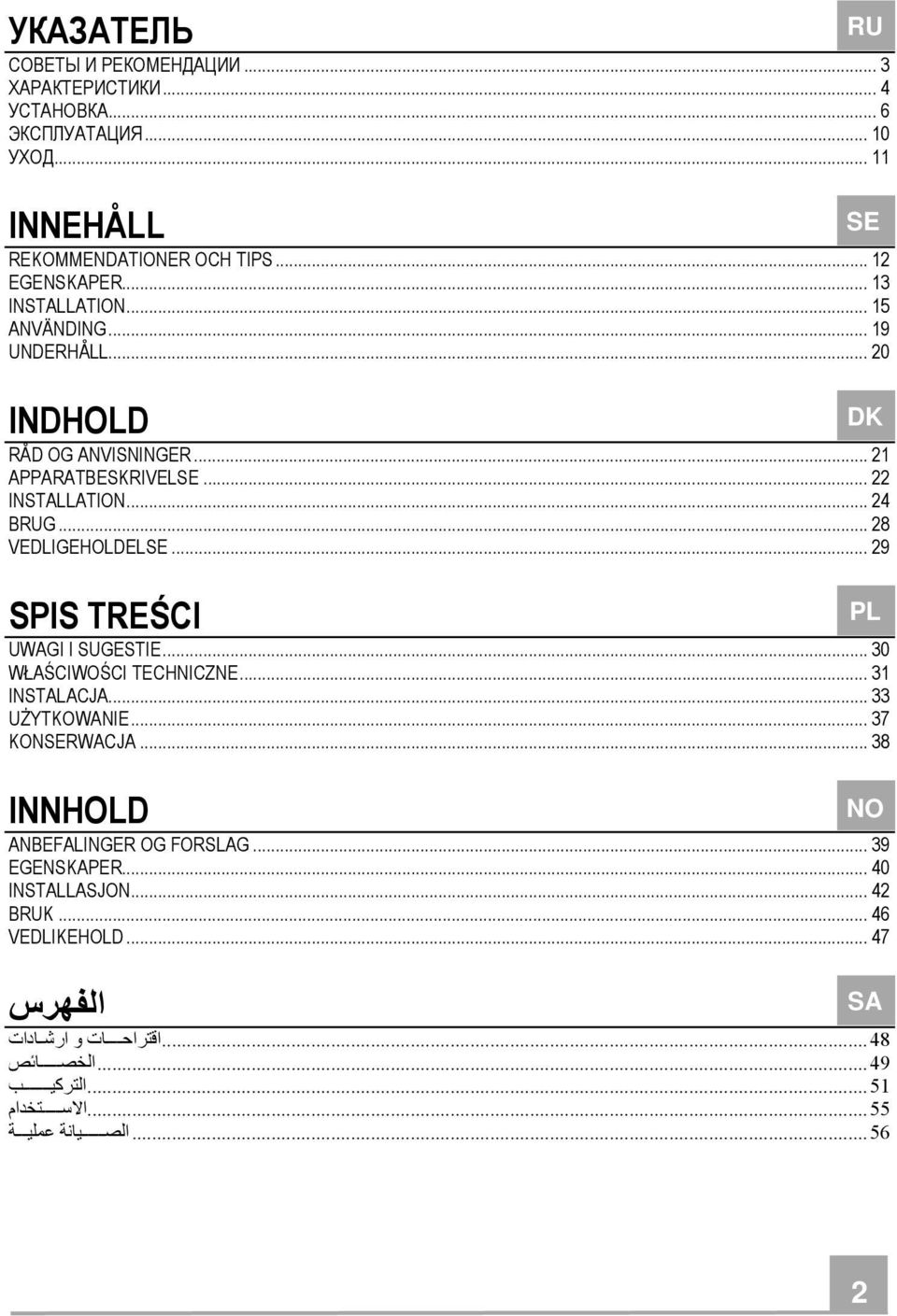

2 УКАЗАТЕЛЬ СОВЕТЫ И РЕКОМЕНДАЦИИ... 3 ХАРАКТЕРИСТИКИ... 4 УСТАНОВКА... 6 ЭКСПЛУАТАЦИЯ УХОД INNEHÅLL REKOMMENDATIONER OCH TIPS EGENSKAPER INSTALLATION ANVÄNDING UNDERHÅLL INDHOLD RÅD OG ANVISNINGER APPARATBESKRIVELSE INSTALLATION BRUG VEDLIGEHOLDELSE SPIS TREŚCI UWAGI I SUGESTIE WŁAŚCIWOŚCI TECHNICZNE INSTALACJA UŻYTKOWANIE KONSERWACJA INNHOLD ANBEFALINGER OG FORSLAG EGENSKAPER INSTALLASJON BRUK VEDLIKEHOLD الفهرس 48...اقتراح ات و ارش ادات 49...الخص اي ص 51...الترآي ب 55...الاس تخدام 56...الص يانة عملي ة RU SE DK PL NO SA 2

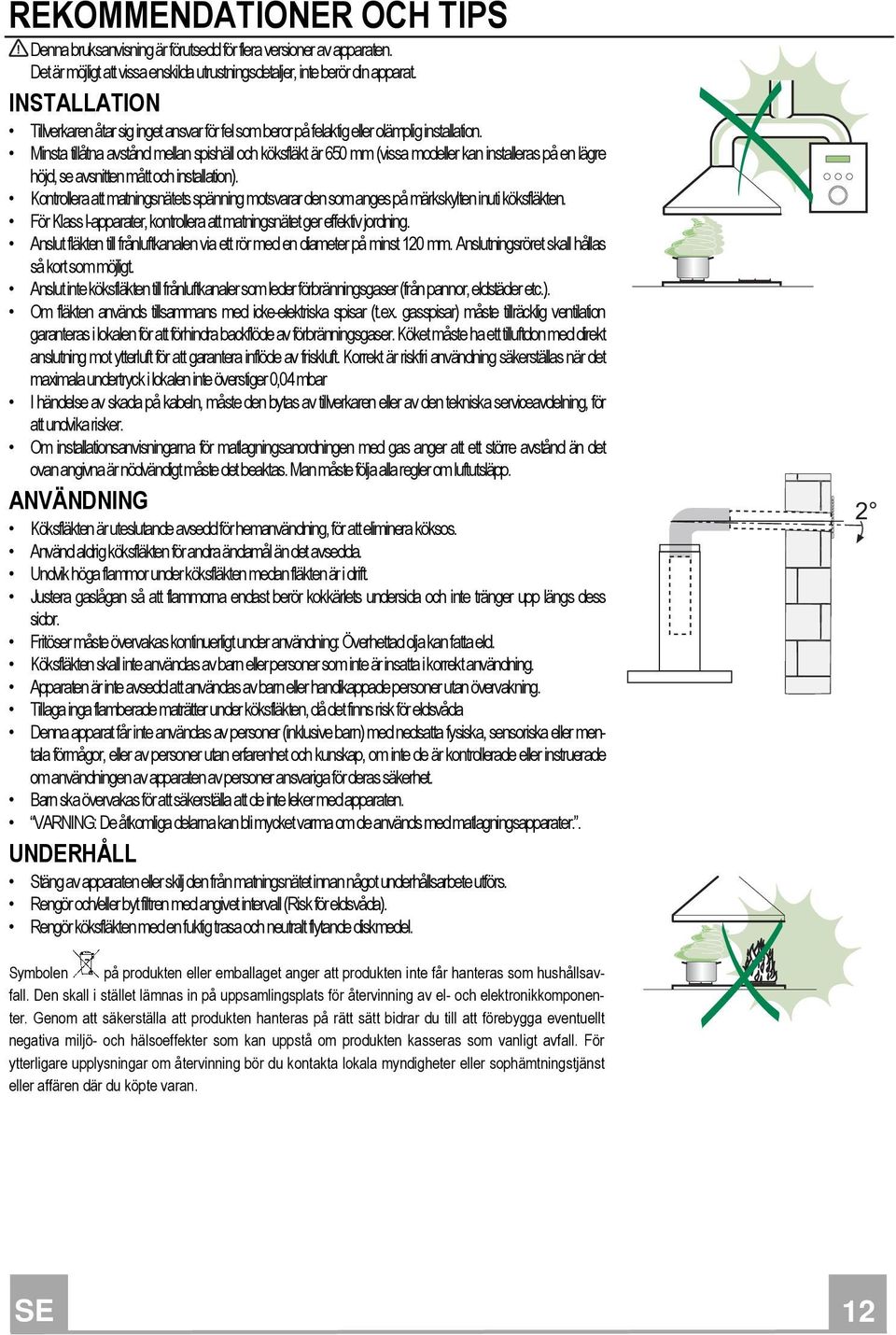

3 REKOMMENDATIONER OCH TIPS Denna bruksanvisning är förutsedd för flera versioner av apparaten. Det är möjligt att vissa enskilda utrustningsdetaljer, inte berör din apparat. INSTALLATION Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig installation. Minsta tillåtna avstånd mellan spishäll och köksfläkt är 650 mm (vissa modeller kan installeras på en lägre höjd, se avsnitten mått och installation). Kontrollera att matningsnätets spänning motsvarar den som anges på märkskylten inuti köksfläkten. För Klass I-apparater, kontrollera att matningsnätet ger effektiv jordning. Anslut fläkten till frånluftkanalen via ett rör med en diameter på minst 120 mm. Anslutningsröret skall hållas så kort som möjligt. Anslut inte köksfläkten till frånluftkanaler som leder förbränningsgaser (från pannor, eldstäder etc.). Om fläkten används tillsammans med icke-elektriska spisar (t.ex. gasspisar) måste tillräcklig ventilation garanteras i lokalen för att förhindra backflöde av förbränningsgaser. Köket måste ha ett tilluftdon med direkt anslutning mot ytterluft för att garantera inflöde av friskluft. Korrekt är riskfri användning säkerställas när det maximala undertryck i lokalen inte överstiger 0,04 mbar I händelse av skada på kabeln, måste den bytas av tillverkaren eller av den tekniska serviceavdelning, för att undvika risker. Om installationsanvisningarna för matlagningsanordningen med gas anger att ett större avstånd än det ovan angivna är nödvändigt måste det beaktas. Man måste följa alla regler om luftutsläpp. ANVÄNDNING Köksfläkten är uteslutande avsedd för hemanvändning, för att eliminera köksos. Använd aldrig köksfläkten för andra ändamål än det avsedda. Undvik höga flammor under köksfläkten medan fläkten är i drift. Justera gaslågan så att flammorna endast berör kokkärlets undersida och inte tränger upp längs dess sidor. Fritöser måste övervakas kontinuerligt under användning: Överhettad olja kan fatta eld. Köksfläkten skall inte användas av barn eller personer som inte är insatta i korrekt användning. Apparaten är inte avsedd att användas av barn eller handikappade personer utan övervakning. Tillaga inga flamberade maträtter under köksfläkten, då det finns risk för eldsvåda Denna apparat får inte användas av personer (inklusive barn) med nedsatta fysiska, sensoriska eller mentala förmågor, eller av personer utan erfarenhet och kunskap, om inte de är kontrollerade eller instruerade om användningen av apparaten av personer ansvariga för deras säkerhet. Barn ska övervakas för att säkerställa att de inte leker med apparaten. VARNING: De åtkomliga delarna kan bli mycket varma om de används med matlagningsapparater.. UNDERHÅLL Stäng av apparaten eller skilj den från matningsnätet innan något underhållsarbete utförs. Rengör och/eller byt filtren med angivet intervall (Risk för eldsvåda). Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel. 2 Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. SE 1 12

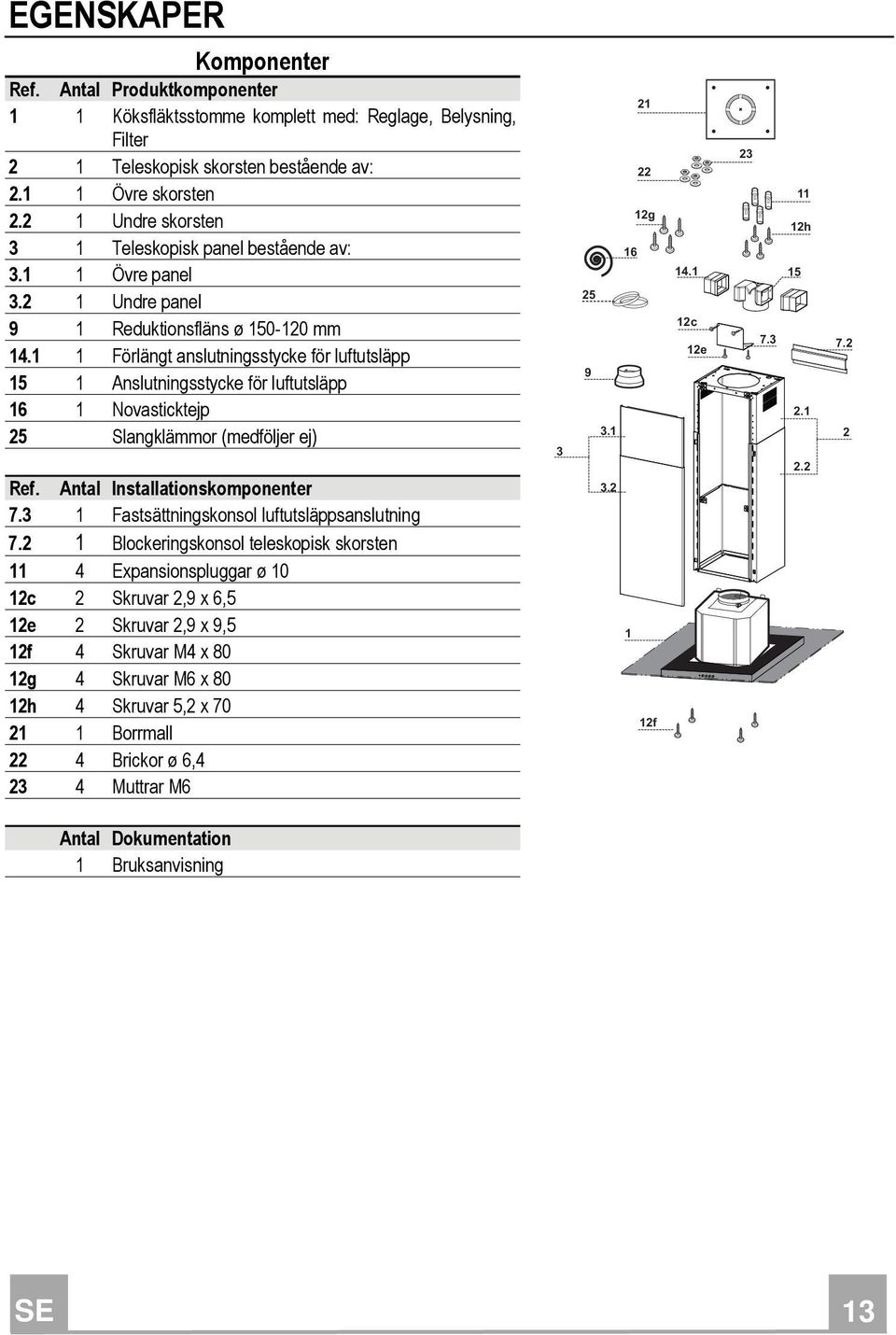

4 EGENSKAPER Komponenter Ref. Antal Produktkomponenter 1 1 Köksfläktsstomme komplett med: Reglage, Belysning, Filter 2 1 Teleskopisk skorsten bestående av: Övre skorsten Undre skorsten 3 1 Teleskopisk panel bestående av: Övre panel Undre panel 9 1 Reduktionsfläns ø mm Förlängt anslutningsstycke för luftutsläpp 15 1 Anslutningsstycke för luftutsläpp 16 1 Novasticktejp 25 Slangklämmor (medföljer ej) Ref. Antal Installationskomponenter Fastsättningskonsol luftutsläppsanslutning Blockeringskonsol teleskopisk skorsten 11 4 Expansionspluggar ø 10 12c 2 Skruvar 2,9 x 6,5 12e 2 Skruvar 2,9 x 9,5 12f 4 Skruvar M4 x 80 12g 4 Skruvar M6 x 80 12h 4 Skruvar 5,2 x Borrmall 22 4 Brickor ø 6, Muttrar M g f h c e Antal Dokumentation 1 Bruksanvisning SE 1 13

5 Mått Min. 500mm Min. 650mm SE 1 14

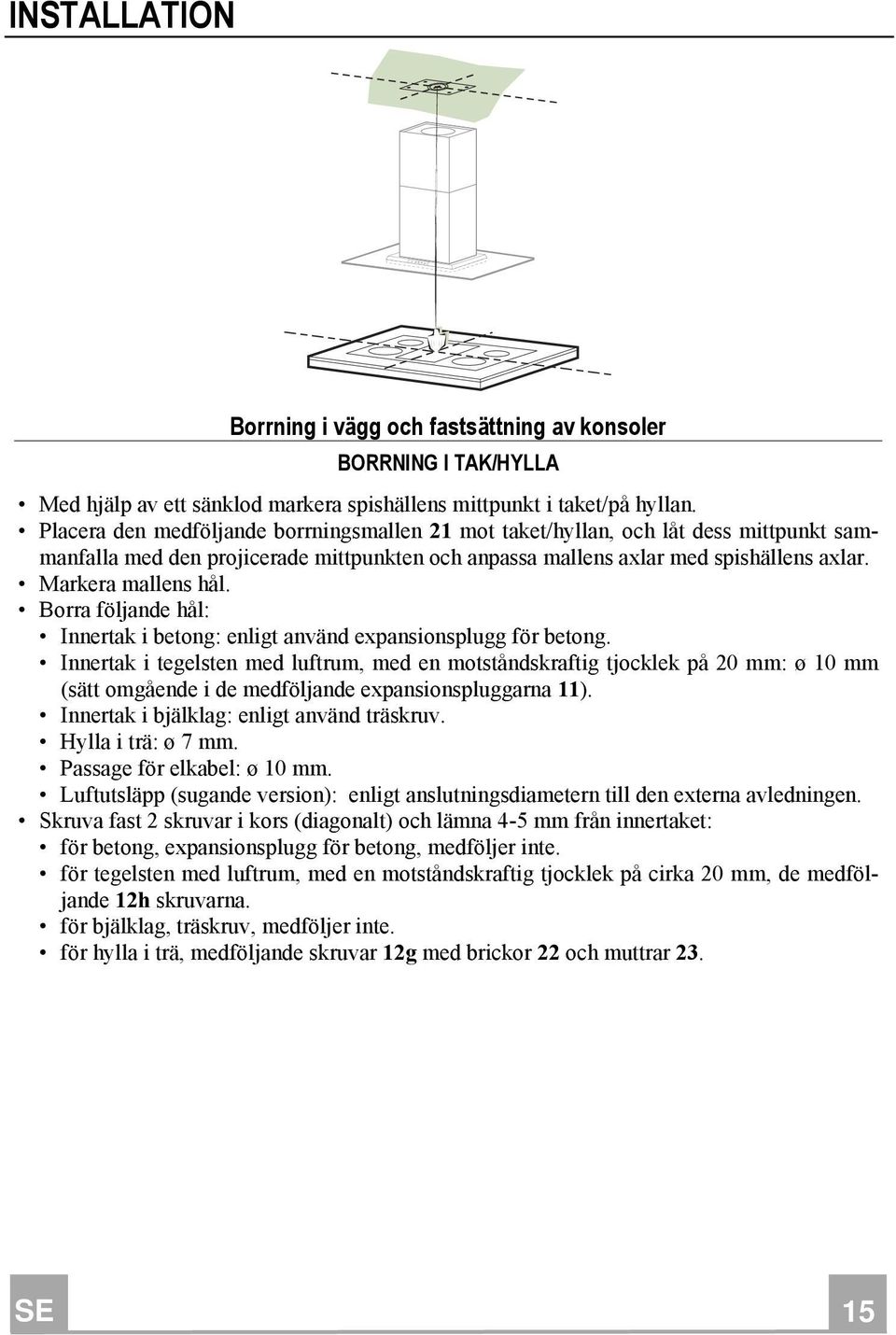

6 INSTALLATION Borrning i vägg och fastsättning av konsoler BORRNING I TAK/HYLLA Med hjälp av ett sänklod markera spishällens mittpunkt i taket/på hyllan. Placera den medföljande borrningsmallen 21 mot taket/hyllan, och låt dess mittpunkt sammanfalla med den projicerade mittpunkten och anpassa mallens axlar med spishällens axlar. Markera mallens hål. Borra följande hål: Innertak i betong: enligt använd expansionsplugg för betong. Innertak i tegelsten med luftrum, med en motståndskraftig tjocklek på 20 mm: ø 10 mm (sätt omgående i de medföljande expansionspluggarna 11). Innertak i bjälklag: enligt använd träskruv. Hylla i trä: ø 7 mm. Passage för elkabel: ø 10 mm. Luftutsläpp (sugande version): enligt anslutningsdiametern till den externa avledningen. Skruva fast 2 skruvar i kors (diagonalt) och lämna 4-5 mm från innertaket: för betong, expansionsplugg för betong, medföljer inte. för tegelsten med luftrum, med en motståndskraftig tjocklek på cirka 20 mm, de medföljande 12h skruvarna. för bjälklag, träskruv, medföljer inte. för hylla i trä, medföljande skruvar 12g med brickor 22 och muttrar 23. SE 1 15

7 Fastsättning av stativ/skorsten Om du vill reglera höjden på stativet gå tillväga som följer: Skruva loss de metriska skruvarna som förenar de två frontdelarna som kan ses framifrån; Reglera den önskade höjden på stativet och skruva fast skruvarna som tidigare har tagits bort, och se till att sätta 2 i närheten av panelens lås; Lyft upp stativet, passa in de avlånga hålen på skruvarna och låt dem glida till stoppet; Dra åt de två skruvarna och skruva fast de andra två medföljande skruvarna; Ta blockeringskonsolen för teleskopisk skorsten 7.2, avlägsna den dubbelsidiga vidhäftande filmen och fäst den invändigt stativet för att hålla det mera fast. Innan den slutgiltiga åtdragningen av skruvarna är det möjligt att utföra justeringar genom att flytta stativet men se till att skruvarna inte lämnar sätet i det avlånga hålet för regleringen. Fastsättningen av stativet måste vara säker såväl i förhållande till köksfläktens vikt som till trycket orsakat av tillfälliga sidokrafter på den monterade apparaten. Vid slutförd fastsättning kontrollera därför att basen är stabil även om stativet utsätts för böjning. I samtliga fall där innetaket inte är tillräckligt robust i upphängningspunkten, ska installatören se till att förstärka den med lämpliga plattor och motplattor fästade i strukturellt motståndskraftiga delar Anslutning av luftutsläpp sugande version För installation av sugande version anslut kåpan till det utgående rörsystemet med ett styvt rör eller slang med ø 150 eller 120 mm, valet överlämnas till installatören. För anslutning med ett rör med en ø 120 mm, sätt i reduktionsflänsen 9 på kåpans utlopp. Fäst slangen med lämpliga slangklämmor 25 (medföljer ej). Avlägsna eventuella filter med aktivt kol. ø ø 120 SE 1 16

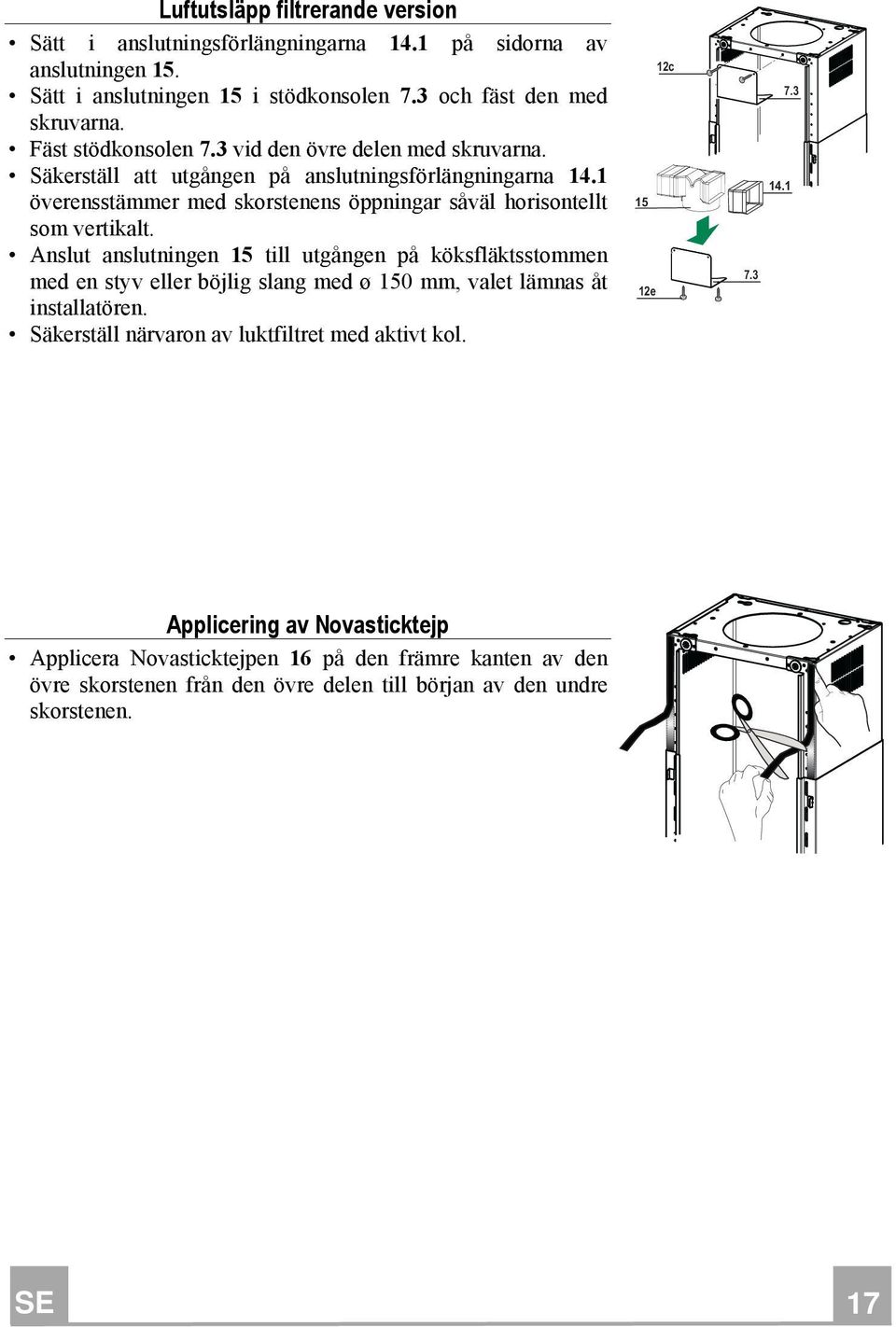

8 Luftutsläpp filtrerande version Sätt i anslutningsförlängningarna 14.1 på sidorna av anslutningen 15. Sätt i anslutningen 15 i stödkonsolen 7.3 och fäst den med skruvarna. Fäst stödkonsolen 7.3 vid den övre delen med skruvarna. Säkerställ att utgången på anslutningsförlängningarna 14.1 överensstämmer med skorstenens öppningar såväl horisontellt som vertikalt. Anslut anslutningen 15 till utgången på köksfläktsstommen med en styv eller böjlig slang med ø 150 mm, valet lämnas åt installatören. Säkerställ närvaron av luktfiltret med aktivt kol e 12c Applicering av Novasticktejp Applicera Novasticktejpen 16 på den främre kanten av den övre skorstenen från den övre delen till början av den undre skorstenen. SE 1 17

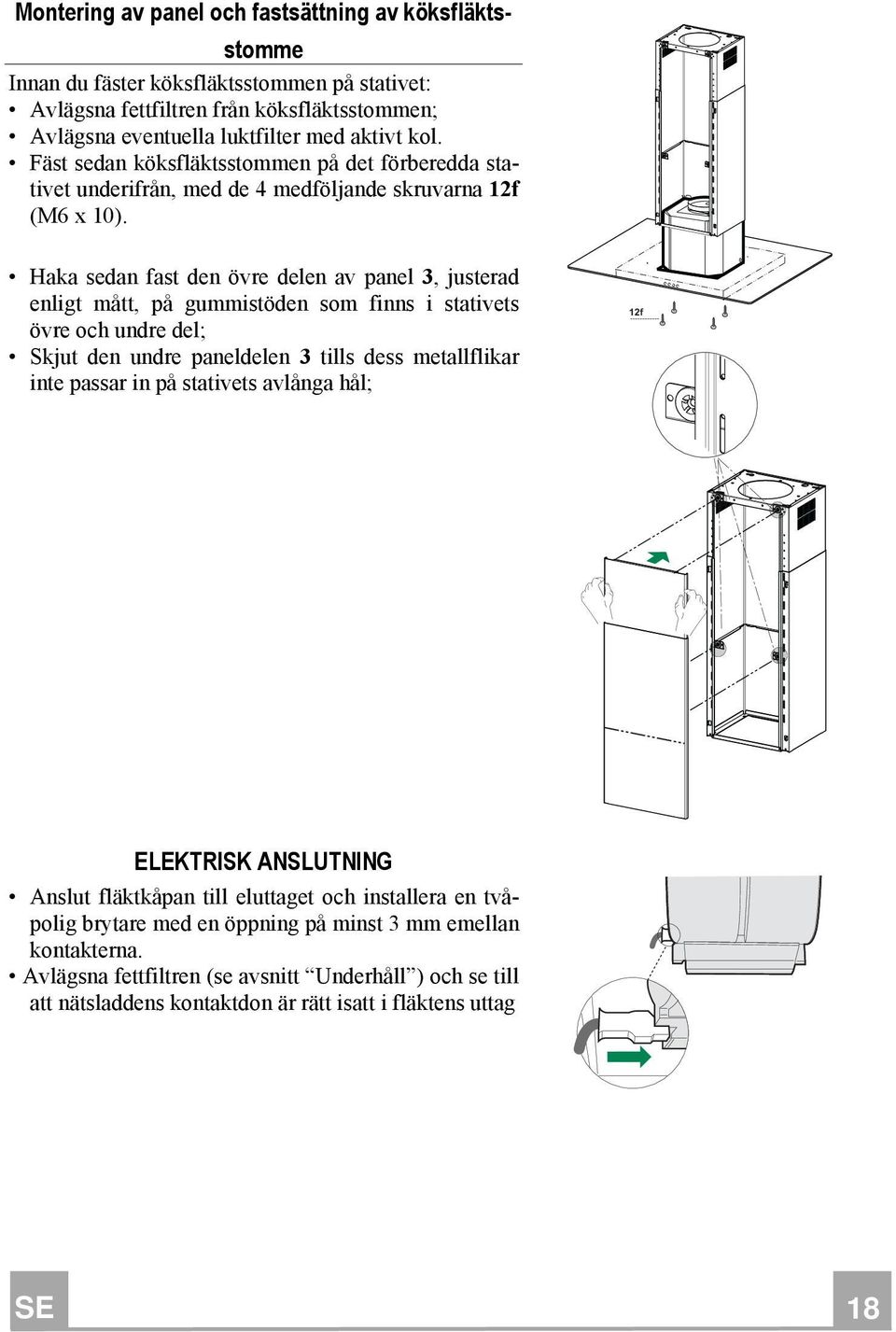

9 Montering av panel och fastsättning av köksfläktsstomme Innan du fäster köksfläktsstommen på stativet: Avlägsna fettfiltren från köksfläktsstommen; Avlägsna eventuella luktfilter med aktivt kol. Fäst sedan köksfläktsstommen på det förberedda stativet underifrån, med de 4 medföljande skruvarna 12f (M6 x 10). Haka sedan fast den övre delen av panel 3, justerad enligt mått, på gummistöden som finns i stativets övre och undre del; Skjut den undre paneldelen 3 tills dess metallflikar inte passar in på stativets avlånga hål; 12f ELEKTRISK ANSLUTNING Anslut fläktkåpan till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna. Avlägsna fettfiltren (se avsnitt Underhåll ) och se till att nätsladdens kontaktdon är rätt isatt i fläktens uttag SE 1 18

10 ANVÄNDING T1 T2 T3 L KNAPP T1 Hastighet Tänd T2 Hastighet Tänd LYSDIOD FUNKTIONER Kontrollpanel Aktiverar motorn på den första hastigheten. Stänger av motorn. Aktiverar motorn på den andra hastigheten. T3 Hastighet Fast Om den trycks kort aktiverar den motorn på den tredje hastigheten. Blinkande Om den trycks i 2 sekunder. Aktiveras den fjärde hastigheten tidsinställd på 6 minuter, när denna tid förflutit återgår systemet till den tidigare inställda hastigheten. Lämplig att hålla stånd mot max. spridning av matos. L Belysning Tänder och släcker belysningen. VARNING: Knappen T1 stänger av motorn genom att alltid passera den första hastigheten. SE 1 19

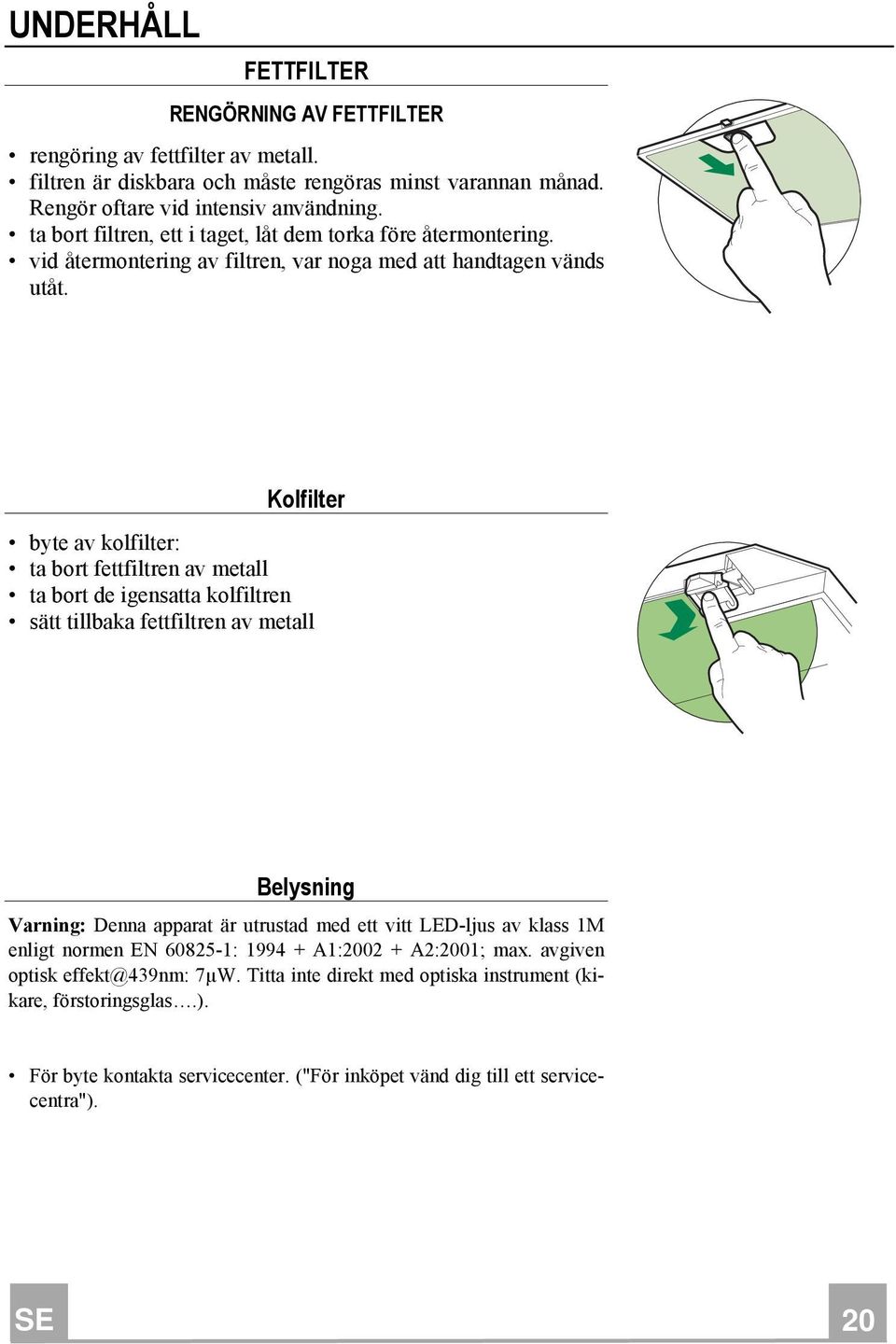

11 UNDERHÅLL FETTFILTER RENGÖRNING AV FETTFILTER rengöring av fettfilter av metall. filtren är diskbara och måste rengöras minst varannan månad. Rengör oftare vid intensiv användning. ta bort filtren, ett i taget, låt dem torka före återmontering. vid återmontering av filtren, var noga med att handtagen vänds utåt. Kolfilter byte av kolfilter: ta bort fettfiltren av metall ta bort de igensatta kolfiltren sätt tillbaka fettfiltren av metall Belysning Varning: Denna apparat är utrustad med ett vitt LED-ljus av klass 1M enligt normen EN : A1: A2:2001; max. avgiven optisk effekt@439nm: 7µW. Titta inte direkt med optiska instrument (kikare, förstoringsglas.). För byte kontakta servicecenter. ("För inköpet vänd dig till ett servicecentra"). SE 2 20
