1 Kortfattad Bruksanvisning IC-F3S

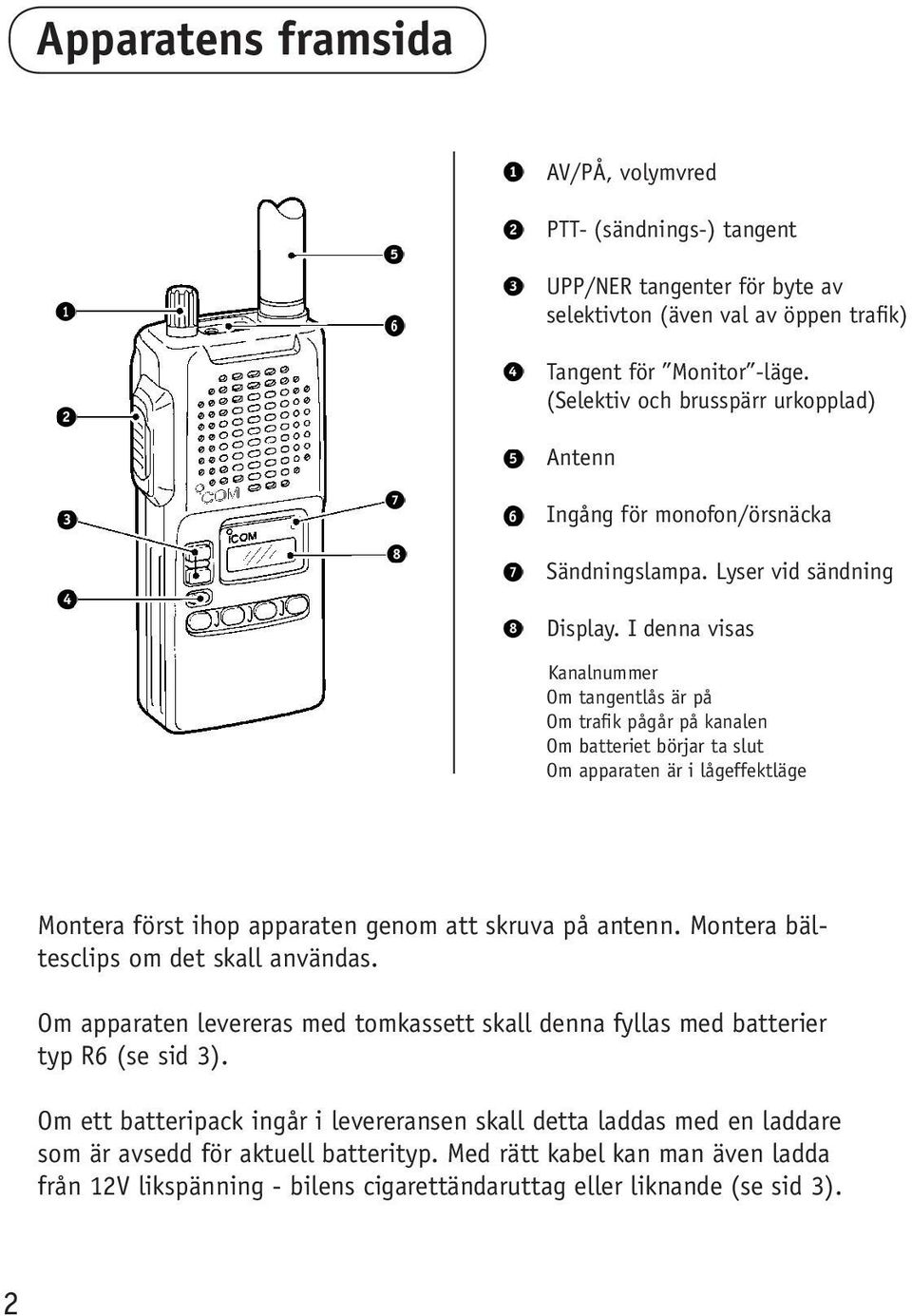

2 Apparatens framsida AV/PÅ, volymvred PTT- (sändnings-) tangent UPP/NER tangenter för byte av selektivton (även val av öppen trafik) Tangent för Monitor -läge. (Selektiv och brusspärr urkopplad) Antenn Ingång för monofon/örsnäcka Sändningslampa. Lyser vid sändning Display. I denna visas Kanalnummer Om tangentlås är på Om trafik pågår på kanalen Om batteriet börjar ta slut Om apparaten är i lågeffektläge Montera först ihop apparaten genom att skruva på antenn. Montera bältesclips om det skall användas. Om apparaten levereras med tomkassett skall denna fyllas med batterier typ R6 (se sid 3). Om ett batteripack ingår i levereransen skall detta laddas med en laddare som är avsedd för aktuell batterityp. Med rätt kabel kan man även ladda från 12V likspänning - bilens cigarettändaruttag eller liknande (se sid 3). 2

3 Batterier/Laddning IC-F3S kan strömförsörjas på olika sätt. Lösa batterier typ R6 (förslagsvis Alkaline) som placeras i den tomkassett som in går i eko no mi pa ke tet eller köps som tillbehör. Med batteripack innehållande NiCd-celler som laddas med en en kel väggladdare (laddtid ca 15h) eller i en bordsladdare (laddtid ca 2h). Batteripack BP-196 9,6V 1050 mah ingår i standardpaketet. OBS! För att erbjuda valfrihet köps laddaren som tillbehör och in går inte i något av paketen. Från 12V med kabel. Exempel - cigarettändaruttag. CP-12L cig.kabel Art.nr AD-81 Väggladdare BC-110D Art.nr Bordsladdare BC-119 Art.nr AD-81 Art. nr OPC-254L 12 v kabel Art.nr

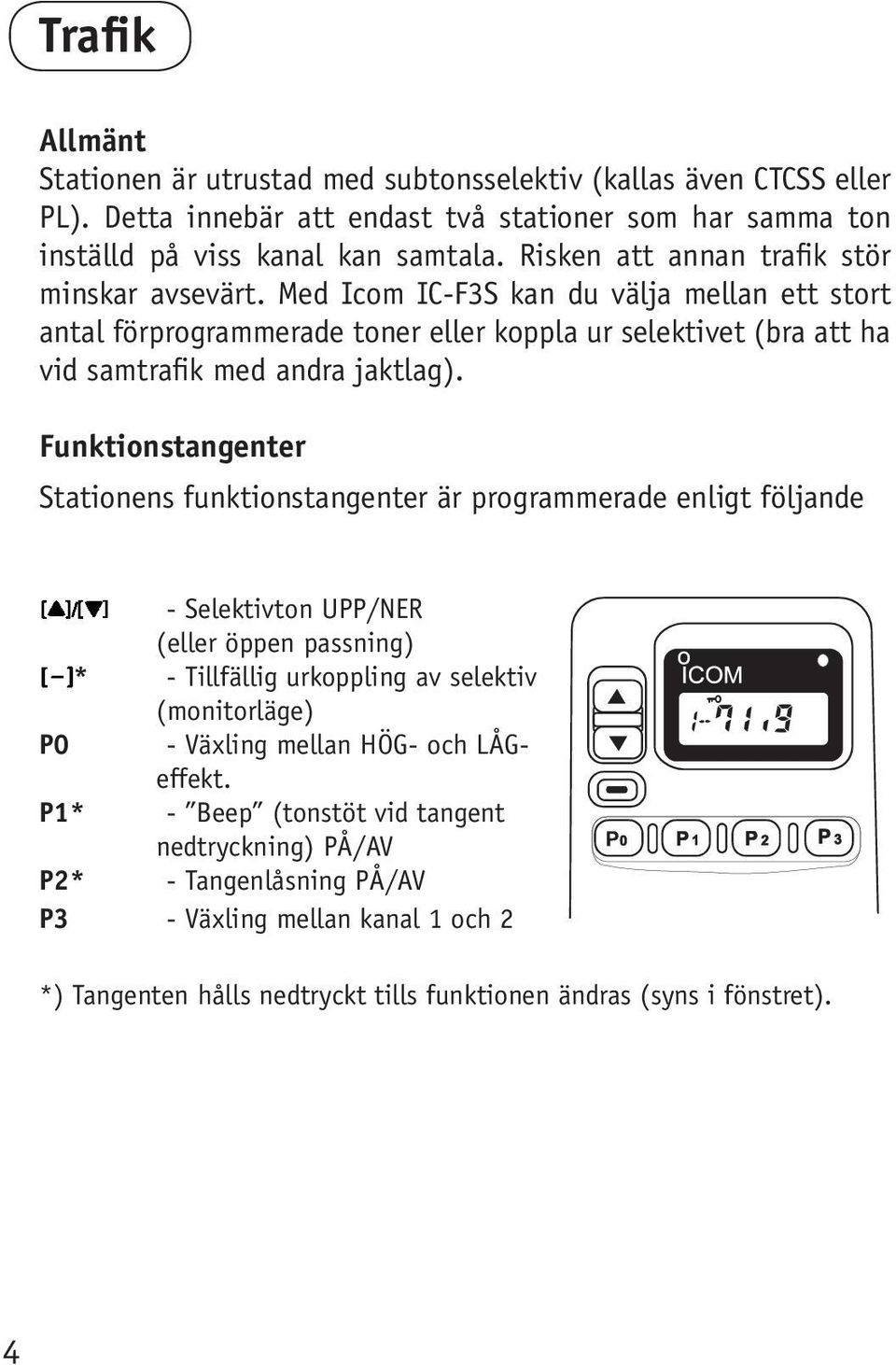

4 Trafik Allmänt Stationen är utrustad med subtonsselektiv (kallas även CTCSS eller PL). Detta inne bär att en dast två stationer som har samma ton inställd på viss kanal kan samtala. Ris ken att annan trafik stör mins kar avsevärt. Med Icom IC-F3S kan du välja mel lan ett stort antal för pro gram me ra de toner eller koppla ur selektivet (bra att ha vid sam tra fik med andra jaktlag). Funktionstangenter Stationens funktionstangenter är programmerade enligt följande P0 - Selektivton UPP/NER (eller öppen passning) * - Tillfällig urkoppling av selektiv (monitorläge) - Växling mellan HÖG- och LÅGeffekt. P1* - Beep (tonstöt vid tangent nedtryckning) PÅ/AV P2* - Tangenlåsning PÅ/AV P3 - Växling mellan kanal 1 och 2 *) Tangenten hålls nedtryckt tills funktionen ändras (syns i fönstret). 4

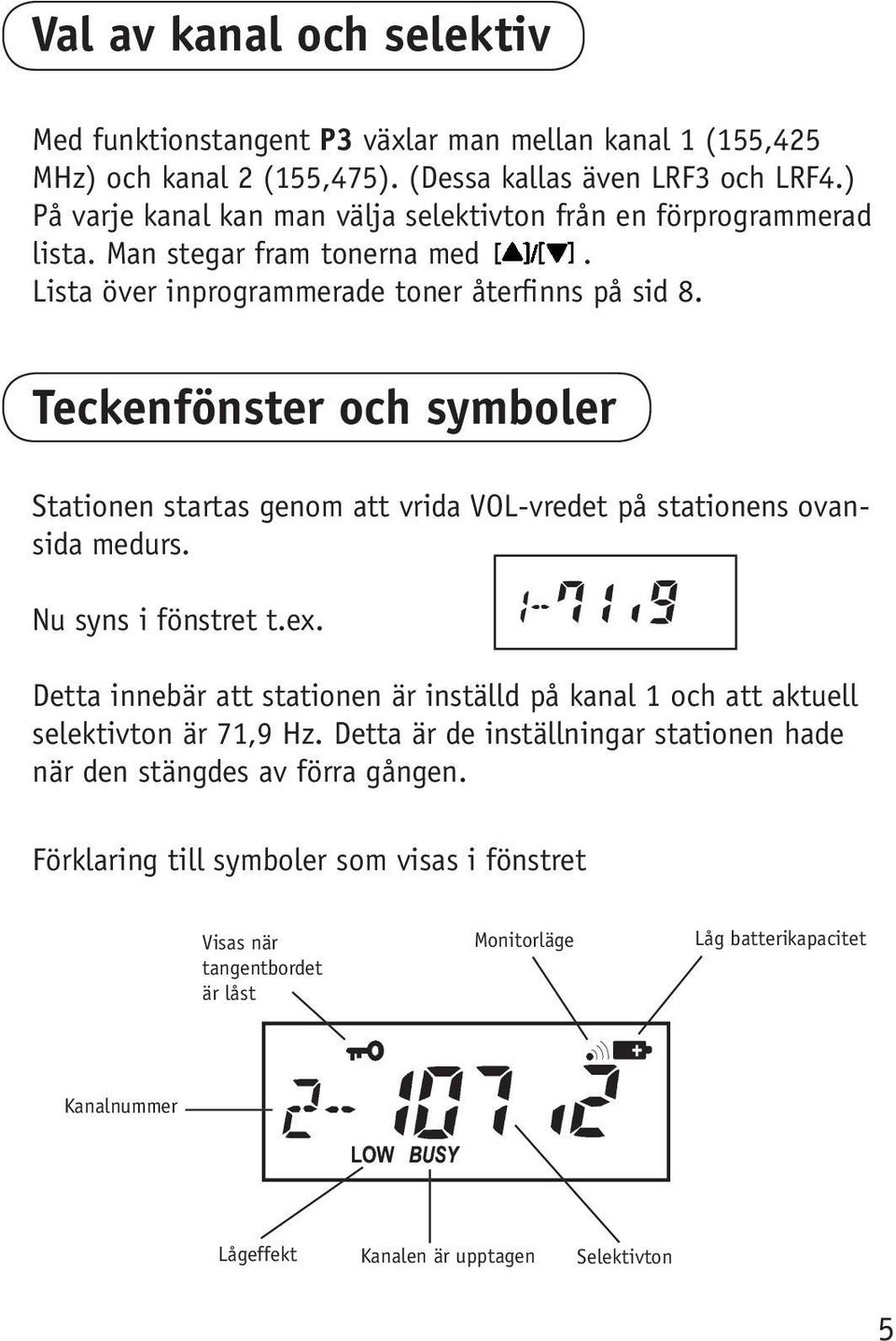

5 Val av kanal och selektiv Med funktionstangent P3 växlar man mellan kanal 1 (155,425 MHz) och kanal 2 (155,475). (Dessa kallas även LRF3 och LRF4.) På varje kanal kan man välja selektivton från en förprogrammerad lista. Man stegar fram tonerna med. Lista över inprogrammerade toner återfinns på sid 8. Teckenfönster och symboler Stationen startas genom att vrida VOL-vredet på stationens ovansida medurs. Nu syns i fönstret t.ex. Detta innebär att sta tio nen är inställd på kanal 1 och att aktuell selektivton är 71,9 Hz. Detta är de inställningar stationen hade när den stängdes av förra gången. Förklaring till symboler som visas i fönstret Visas när tangentbordet är låst Monitorläge Låg batterikapacitet Ka nal num mer Lågeffekt Kanalen är upptagen Selektivton 5

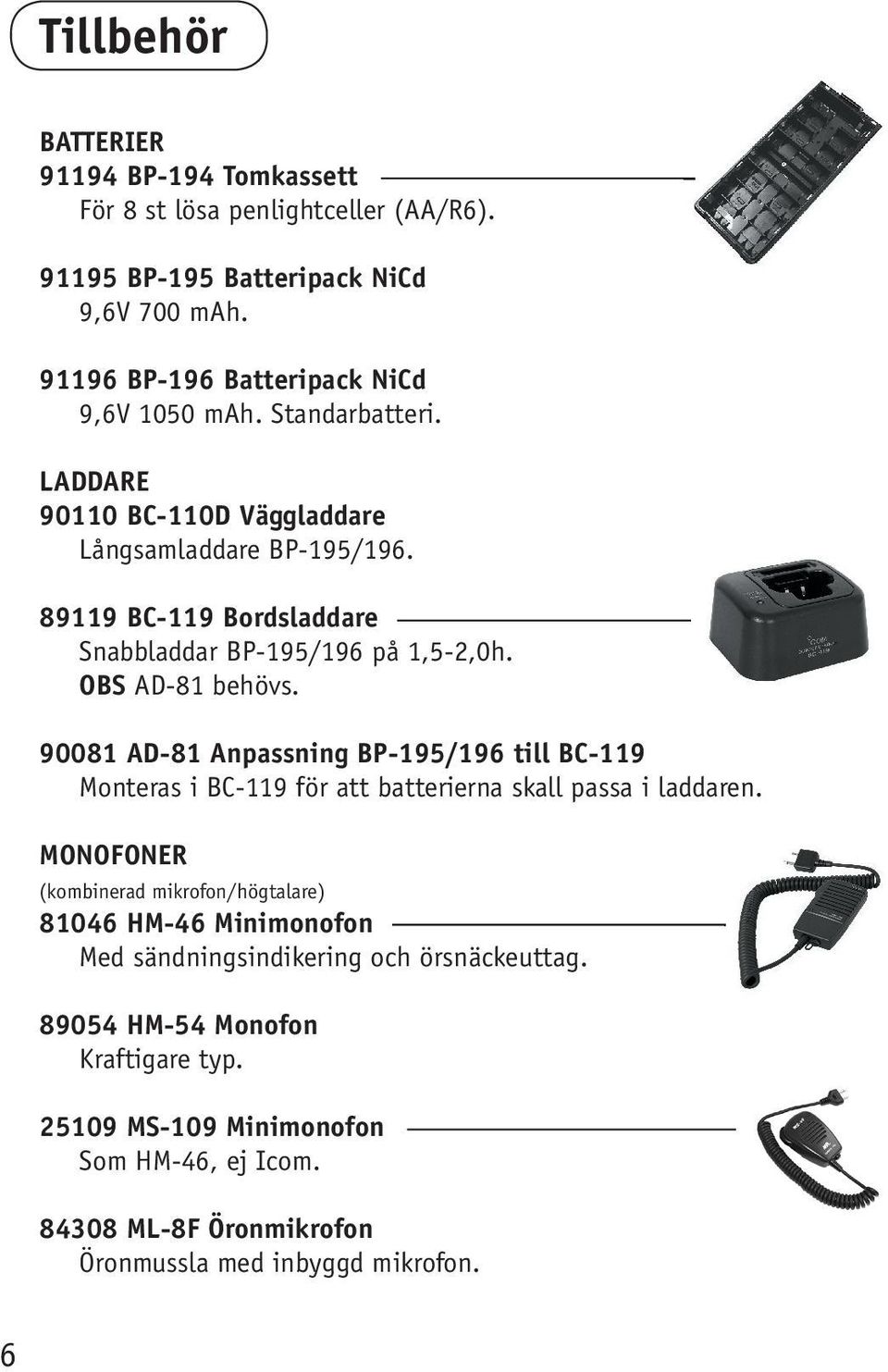

6 Tillbehör BATTERIER BP-194 Tomkassett För 8 st lösa penlightceller (AA/R6) BP-195 Batteripack NiCd 9,6V 700 mah BP-196 Batteripack NiCd 9,6V 1050 mah. Standarbatteri. LADDARE BC-110D Väggladdare Långsamladdare BP-195/ BC-119 Bordsladdare Snabbladdar BP-195/196 på 1,5-2,0h. OBS AD-81 behövs AD-81 Anpassning BP-195/196 till BC-119 Monteras i BC-119 för att batterierna skall passa i laddaren. MONOFONER (kombinerad mikrofon/högtalare) HM-46 Minimonofon Med sändningsindikering och örsnäckeuttag HM-54 Monofon Kraftigare typ MS-109 Minimonofon Som HM-46, ej Icom ML-8F Öronmikrofon Öronmussla med inbyggd mikrofon. 6

7 Tillbehör fortsättning ÖVRIGT FA-SC54V Originalantenn FSP 2/l-l 1/4-Vågsantenn För ökad räckvidd. 490 mm lång SP-13 Öronmussla LC-F3S Skyddsväska Med clickfäste LC-146 Skyddsväska MB-F3CH Mobilhållare Aktiv med laddelektronik för anslutning till 12 eller 24VDC MB-F3H Mobilhållare Enbart hållare VM-SELE Stationen spänns fast i selen som enkelt knäpps fast på överkroppen med ett trepunktsfäste. 7

8 Lista över selektiv Följande toner är inprogrammerade (standardlista) Kanal 1 T on Anteckn. Kanal OPEN T on Anteckn. OPEN - Selektivton UPP/NER (eller öppen passning) * - Tillfällig urkoppling av selektiv (monitorläge) P0 - Växling mellan HÖG- och LÅG-effekt. P1* - Beep (tonstöt vid tangent nedtryckning) PÅ/AV P2* - Tangenlåsning PÅ/AV P3 - Växling mellan kanal 1 och 2 *) Tangenten hålls nedtryckt tills funktionen ändras (syns i fönstret). 8

9 Anteckningar 9

10 Anteckningar 10

11 Icom i korthet Icom är ett japanskt företag som har tillverkat kom mu ni k- a tions ra dio se dan bör jan på 50-talet. Både för yrkes- och privatbruk. Icom har ett brett pro dukt sor ti ment och till ver kar hög kva - li ta ti va produkter. Icom har produkter inom följande områden Jaktradio Yrkesradio Åkeriradio Fritidsradio Kortvågsradio Amatörradio Flygradio Marinradio Icom IC-F1610 Icom är ett av de ledande företagen i världen inom radiokommunikation. 11

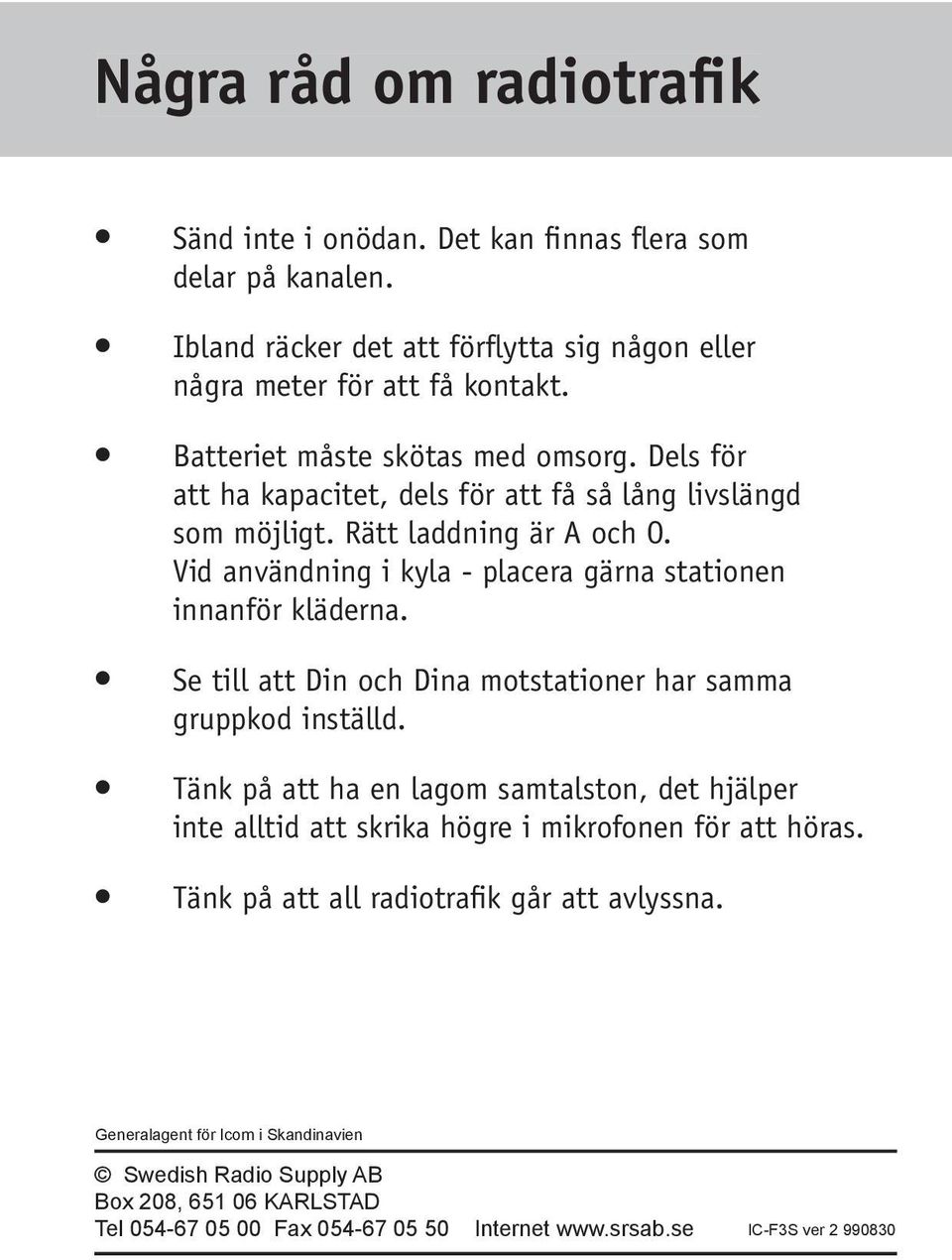

12 Några råd om radiotrafik Sänd inte i onödan. Det kan finnas flera som delar på kanalen. Ibland räcker det att förflytta sig någon eller några meter för att få kontakt. Batteriet måste skötas med omsorg. Dels för att ha kapacitet, dels för att få så lång livslängd som möjligt. Rätt laddning är A och O. Vid användning i kyla - placera gärna stationen innanför kläderna. Se till att Din och Dina motstationer har samma gruppkod inställd. Tänk på att ha en lagom samtalston, det hjälper inte alltid att skrika högre i mikrofonen för att höras. Tänk på att all radiotrafik går att avlyssna. Generalagent för Icom i Skandinavien Swedish Radio Supply AB Box 208, KARLSTAD Tel Fax Internet IC-F3S ver
