1 Energieffektiv belysning Göran Christensson Lighting

2 2 Ljus

3 3

4 Ekonomiska/ miljö Underhåll Visuella/ Säkerhet/ Biologiska 4

5 Ekonomiska roi 5

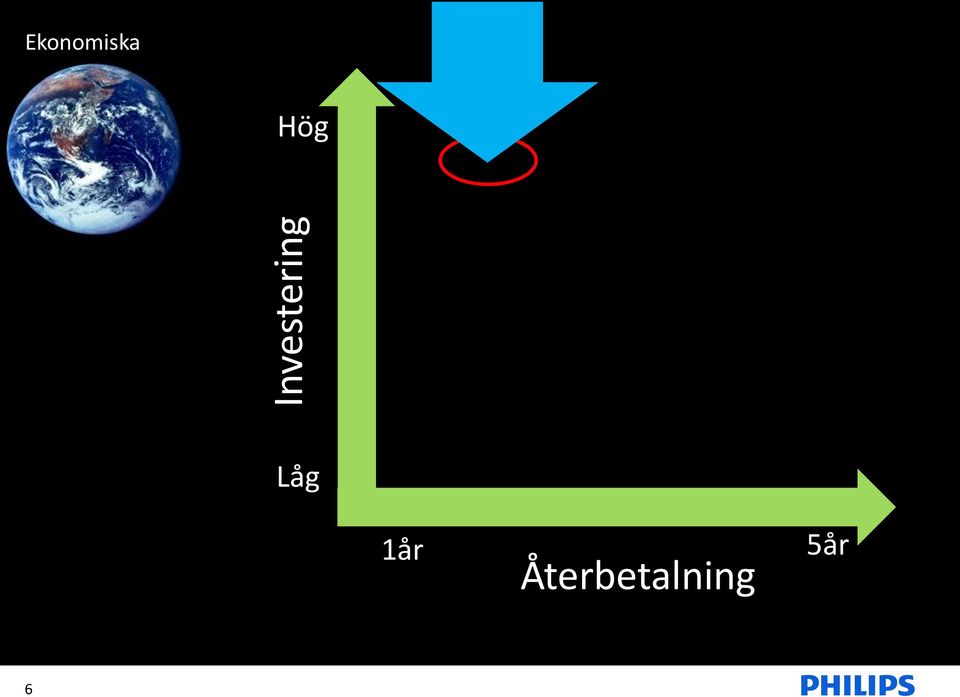

6 Investering Ekonomiska Hög Låg 1år Återbetalning 5år 6

7 Co2 Miljö Hög Låg Energibesparing Lm/W Hög 7

8 Underhåll Underhåll 8

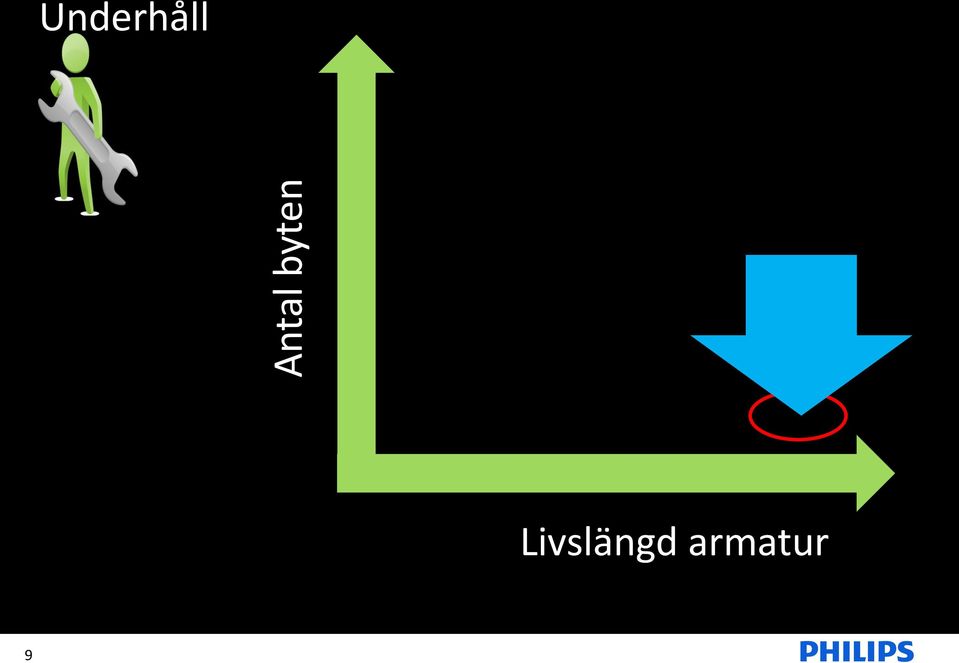

9 Antal byten Underhåll Livslängd armatur 9

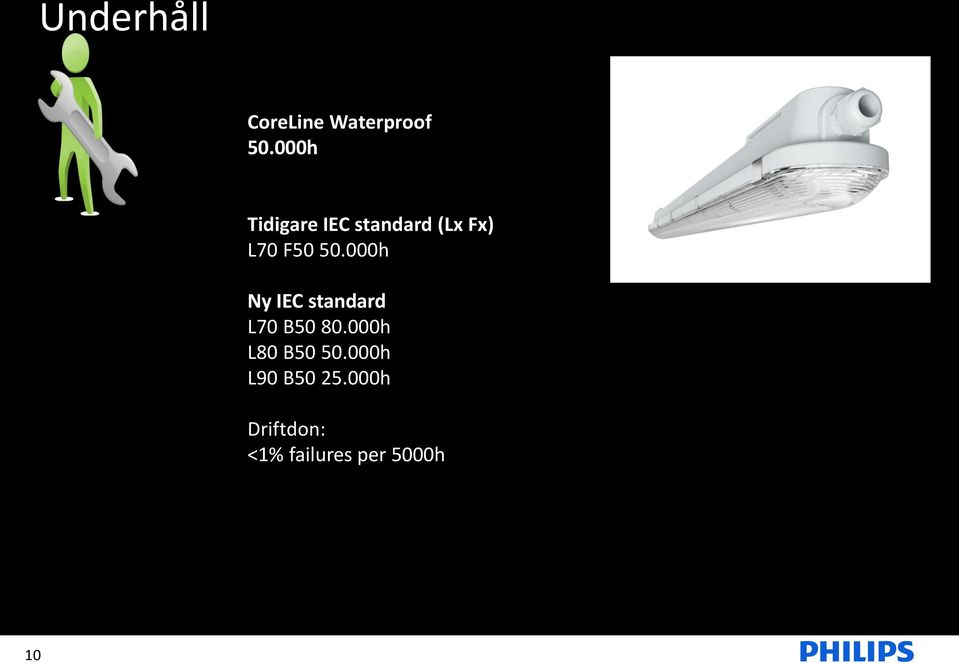

10 Underhåll CoreLine Waterproof h Tidigare IEC standard (Lx Fx) L70 F h Ny IEC standard L70 B h L80 B h L90 B h Driftdon: <1% failures per 5000h 10

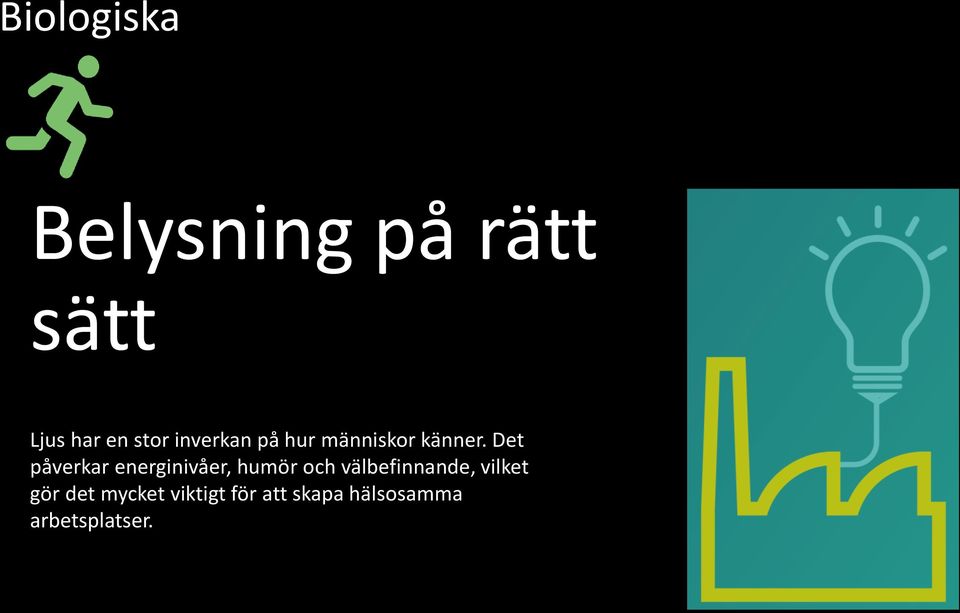

11 Biologiska Belysning på rätt sätt Ljus har en stor inverkan på hur människor känner. Det påverkar energinivåer, humör och välbefinnande, vilket gör det mycket viktigt för att skapa hälsosamma arbetsplatser. 11

12 12

13 13

14 Soundlight Comfort Marketing Team PLS Europe, Segment OIH March 2013

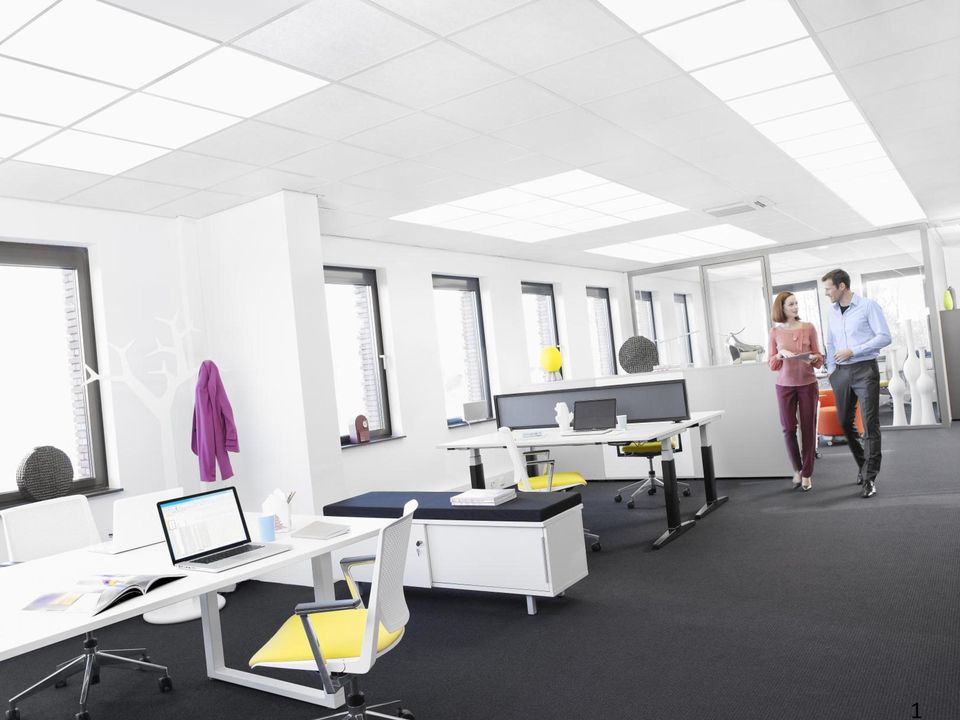

15 15 1

16 16 1

17 17 1

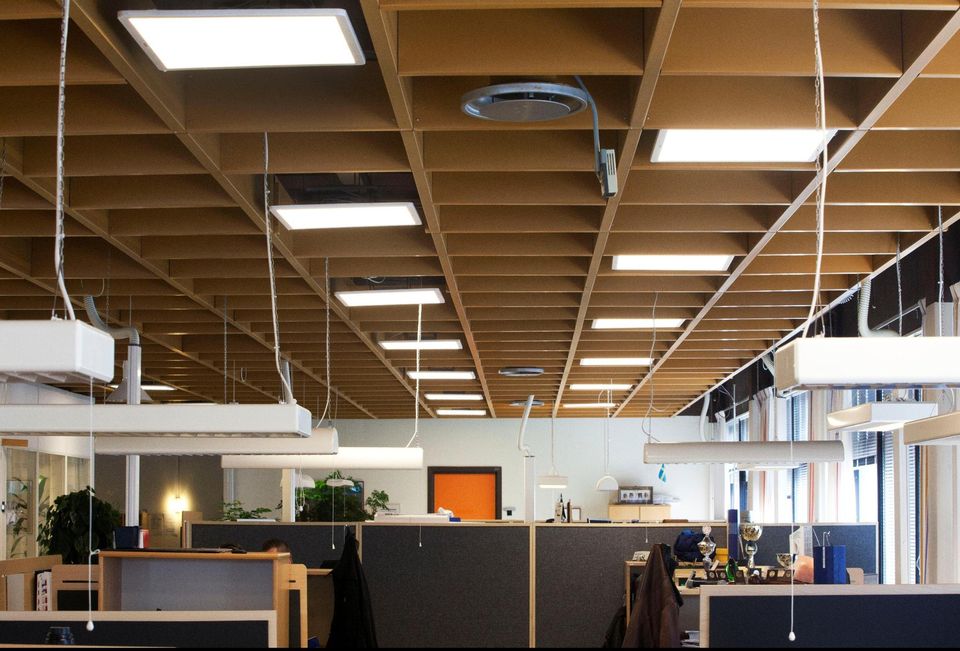

18 Visuella Visuella 18

19 19

20 20

21 21

22 Säkerhet Säkerhet 22

23 23

24 24

25 25

26 26

27 Ekonomiska/ miljö Underhåll Visuella/ Säkerhet/ Biologiska 27

28 LED skapar möjligheter 28 28

29 Belysningsindustrin genomgår just nu en radikal förändring 29 29

30 30 Förändringen i belysningsindustrin

31 Connected lighting 1. Armaturer 2. Smarta armaturer 3. Internet anslutna 4. Produkt system 5. System av produkt system Router Gateway Övervakning Närvaro identifiering Belysnings system Connected Lighting Rapportering Wi-fi Armatur PoE switch Ventilation 31 31

32 Belysningsstyrning Närvarokontroll Individuell styrning Dagsljuskontroll 32

33 Ljus; när och där det behövs Rätt ljusstyrningslösning kan optimera energiförbrukningen genom: Automatisk tändning/släckning av belysningen Dagsljusreglering Zon uppdelning av belysningen Kompensering av överbelysning Centrering av belysningen till arbetsområden Anpassning av ljuset i förhållande till arbetsuppgifterna 33 3

34 Eftermonterad energisnål ljusstyrningslösning OccuSwitch Wireless är avsedd för befintliga installationer. Lösning ger en typisk energibesparing på upp till 30 % genom automatisk tändning/släckning samt dagsljusöverstyrning. Upp till 30% Energibesparing 35 35

35 Stor energibesparing och hög grad av komfort En lösning med OccuSwitch DALI bygger på en kombination av närvaroregistrering & dagsljusreglering. Det möjliggör en energibesparing på upp til 55 % Upp till 55% Energibesparing 36 36

36 Enkelt exempel på topologin Sensor Rörelse / IR / dagsljus DALI-enhet För styrning av 3x64 adresser DALI-Armatur Interface För styrning av anläggningen 37

37 Koncept 1:1/50% 38

38 CoreLine LED Infälld Utanpåliggande Högahöjder Downlight Strålkastare ProSet IP65 39 Industriarmatur

39 40 Lösningar

40 CoreLine Downlight + Occuswitch Wireless Upp till 85% Energibesparing 41 Fördelar Upp till 85% energibesparing Enkel närvarokontroll Pay-back < 2 år 1 1 ersättare till 2x18W eller 2x26W kompaktlysrörs downlight Ingen omdragning av kablar behövs, enkel installation h livslängd

41 Installations exempel 2 meter 25 meter Led Downlights Närvarosensor Inkommande fas Styrd fas efter aktorn 230V 42

42 Besparing räknat på 8st armaturer 42 kwh/år 3000h/år LED 24W 186 kwh/år Kompaktlysrör 2x26W 78% Energibesparing Allmä n syste mda ta Alt 1 Alt 2 Ljuspunkte r 8 8 st Brinntid/da g 12 7 T imma r Brinntid da ga r/år Daga r Brinntid timma r/år T imma r Ene rgikostna d / å r / Arma tur - Ljuskä lla / Styck Arma tur/ljuskä lla Alt 1 Alt 2 Ene rgiförbrukning/ ljuspunkt W Ene rgiförbrukning/ År Kwh/ År Ene rgikostna d/ KW h 1,20 1,20 SEK/ Kwh Löpa nde kostna d/ Arma tur/år SEK/ År T ota l e ne rgi kostna d SEK/År Skillnad 1382 SEK/ År 43 4

43 CoreLine IP65 + Occuswitch Wireless Upp till 85% Energibesparing Fördelar Upp till 85% energibesparing Enkel närvarokontroll Pay-back < 2 år 1 1 ersättare till 2x18W, 2x36W och 2x58W TL-D Ingen omdragning av kablar behövs, enkel installation h på livslängd 44

44 Installations exempel 16m 16m Inkommande fas Styrd fas Närvarosensor Coreline IP65 45

45 Besparing räknat på 10st armaturer 82 kwh/år 3000h/år LED 41W 246 kwh/år TL-D 2x36W 68% Energibesparing Allmä n syste mda ta Alt 1 Alt 2 Ljuspunkte r st Brinntid/da g 12 8 T imma r Brinntid da ga r/år Daga r Brinntid timma r/år T imma r Ene rgikostna d / å r / Arma tur - Ljuskä lla / Styck Arma tur/ljuskä lla Alt 1 Alt 2 Ene rgiförbrukning/ ljuspunkt W Ene rgiförbrukning/ År Kwh/ År Ene rgikostna d/ KW h 1,20 1,20 SEK/ Kwh Löpa nde kostna d/ Arma tur/år SEK/År T ota l e ne rgi kostna d SEK/År 46 Skillnad 1968 SEK/ År 4

46 CoreLine 60x60 + Occuswitch plus Upp till 85% Energibesparing 47 Fördelar Upp till 85% energibesparing Flexibel närvaro och dagsljuskontroll Möjlighet till scener Pay-back < 2 år 1 1 ersättare till 4x18W eller 4x14W lysrörsarmatur

47 Installations exempel 9m 4m X-port 48 Inkommande fas Dali OccuSwitch Dali OccuSwitch Slav Coreline 60x60

48 Besparing räknat på 8st armaturer 42 kwh/år 3000h/år LED 41W 216 kwh/år TL-D 4x18W 71% Energibesparing Allmä n syste mda ta Alt 1 Alt 2 Ljuspunkte r 8 8 st Brinntid/da g 12 6 T imma r Brinntid da ga r/år Daga r Brinntid timma r/år T imma r Ene rgikostna d / å r / Arma tur - Ljuskä lla / Styck Arma tur/ljuskä lla Alt 1 Alt 2 Ene rgiförbrukning/ ljuspunkt W Ene rgiförbrukning/ År Kwh/ År Ene rgikostna d/ KW h 1,20 1,20 SEK/ Kwh Löpa nde kostna d/ Arma tur/år SEK/År T ota l e ne rgi kostna d SEK/År Skillnad 1469 SEK/ År 49 Inköpskostna de r Alt 1 Alt 2 4

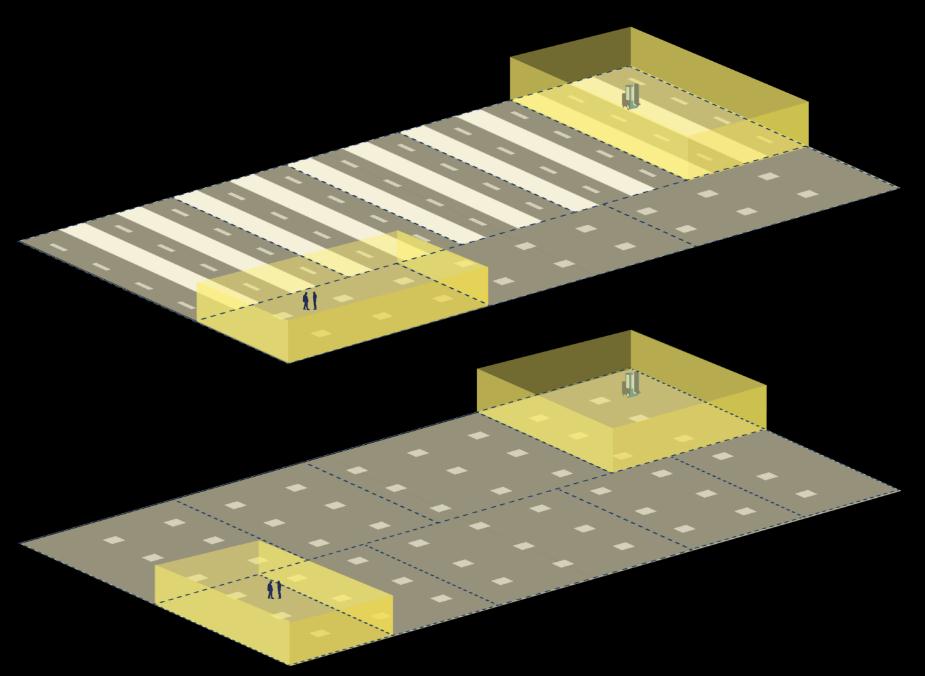

49 Pacific LED Green Parking LED Fluorescent 50

50 Green warehouse LED Fluorescent 51

51 LED LÖSNINGAR OCH INDUSTRI % ENERGI- BESPARING HPI 400W LED 198W 50 % ENERGI- BESPARING TL-D 2x58W LED 57W 52

52 LED LÖSNINGAR OCH KONTOR 40 % ENERGI- BESPARING TL-D 2x36W LED 42W 50 % ENERGI- BESPARING PLC 2x26W LED 28W 53

53 PROJEKT Riddarsporren Stockholm Stad 50 % ENERGI- BESPARING UTBYTE BEFINTLIG BELYSNING 36st Kvicksilverarmaturer a 70tal Tidigare Nyinstallation Effekt 135w 56w Färgåtergivning Ra 50 Ra 80 Färgtemperatur 5000k 3000k Service/underhåll 3-4år 12-15år 54

54 CityTouch GSM Nätverk Mobilmaster Internet Dator/Lagring Driftskötare Outdoor lighting management service Gatljus armaturer 55

55 Underhåll Kalkyl 56

56 OFFLINE Kampanj verktyg ONLINE Poster Ficklampa Kampanjtorget i Ahlsell layout Online banner I Ahlsell layout Pallaktivitet 57 Microsite med kampanj info o alla verkyg ONLINE

57 8 Kampanj: Butiksaktivitet (månadens energieffektiva produkt) Pall/Gavelaktivitet i alla butiker 1 sep-30 sept: CoreLine Infälld 60x60 enr: kr CoreLine Kapslad IP mm enr: kr Kampanjtorget i alla butiker 1 sep 30 sept: CorePro Dim 10W E27 enr: kr 58
