1 A02 Fläktluftvärmare ATD(A,G) Fläktluftvärmare/Fläktluftkylare ATDC

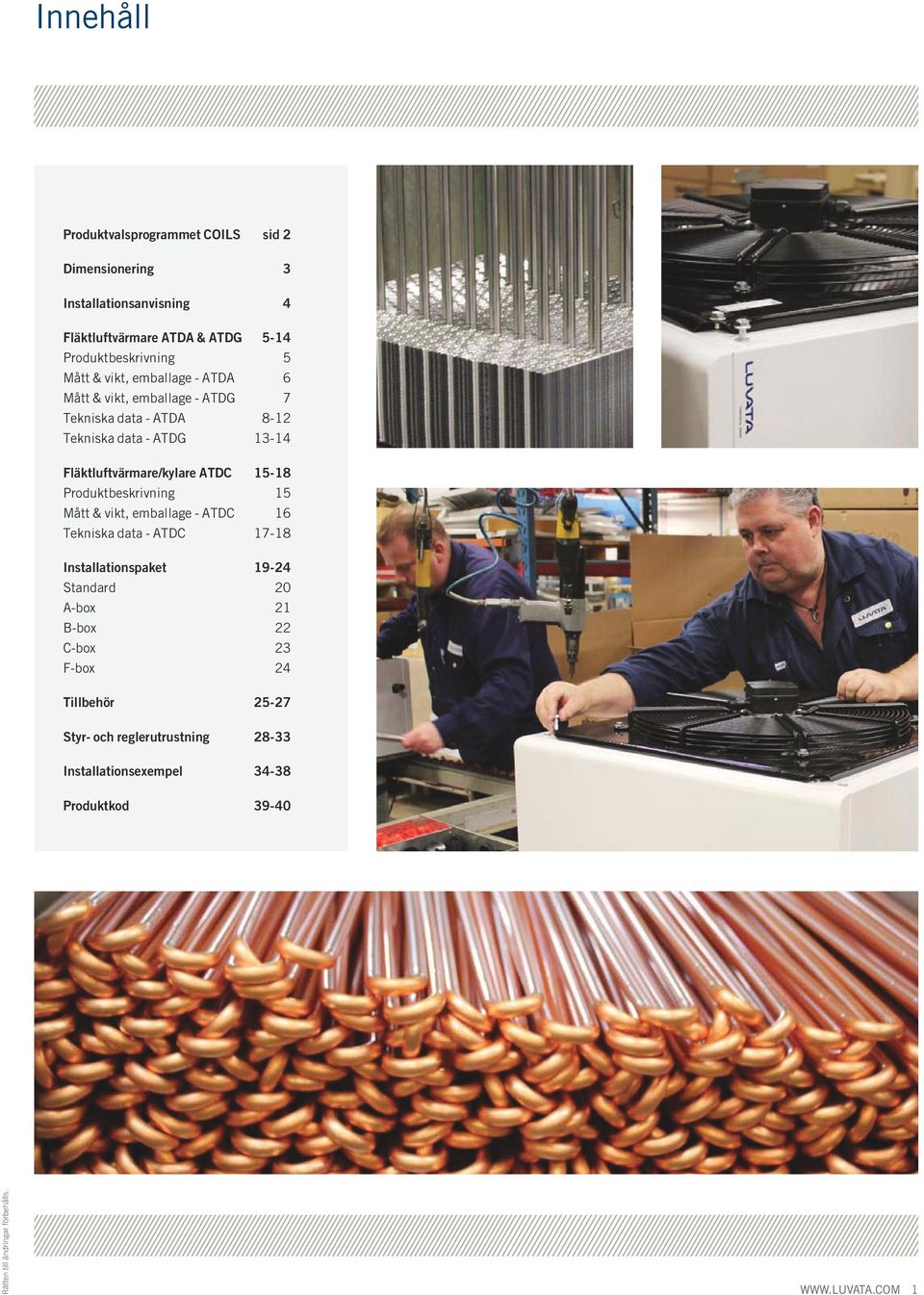

2 Innehåll Produktvalsprogrammet COILS sid 2 Dimensionering 3 Installationsanvisning 4 Fläktluftvärmare ATDA & ATDG 4 Produktbeskrivning 5 Mått & vikt, emballage ATDA 6 Mått & vikt, emballage ATDG 7 Tekniska data ATDA 812 Tekniska data ATDG 1314 Fläktluftvärmare/kylare ATDC 18 Produktbeskrivning 15 Mått & vikt, emballage ATDC 16 Tekniska data ATDC 1718 Installationspaket 1924 Standard 20 Abox 21 Bbox 22 Cbox 23 Fbox 24 Tillbehör 2527 Styr och reglerutrustning 2833 Installationsexempel 3438 Produktkod 3940 Rätten till ändringar förbehålls. 1

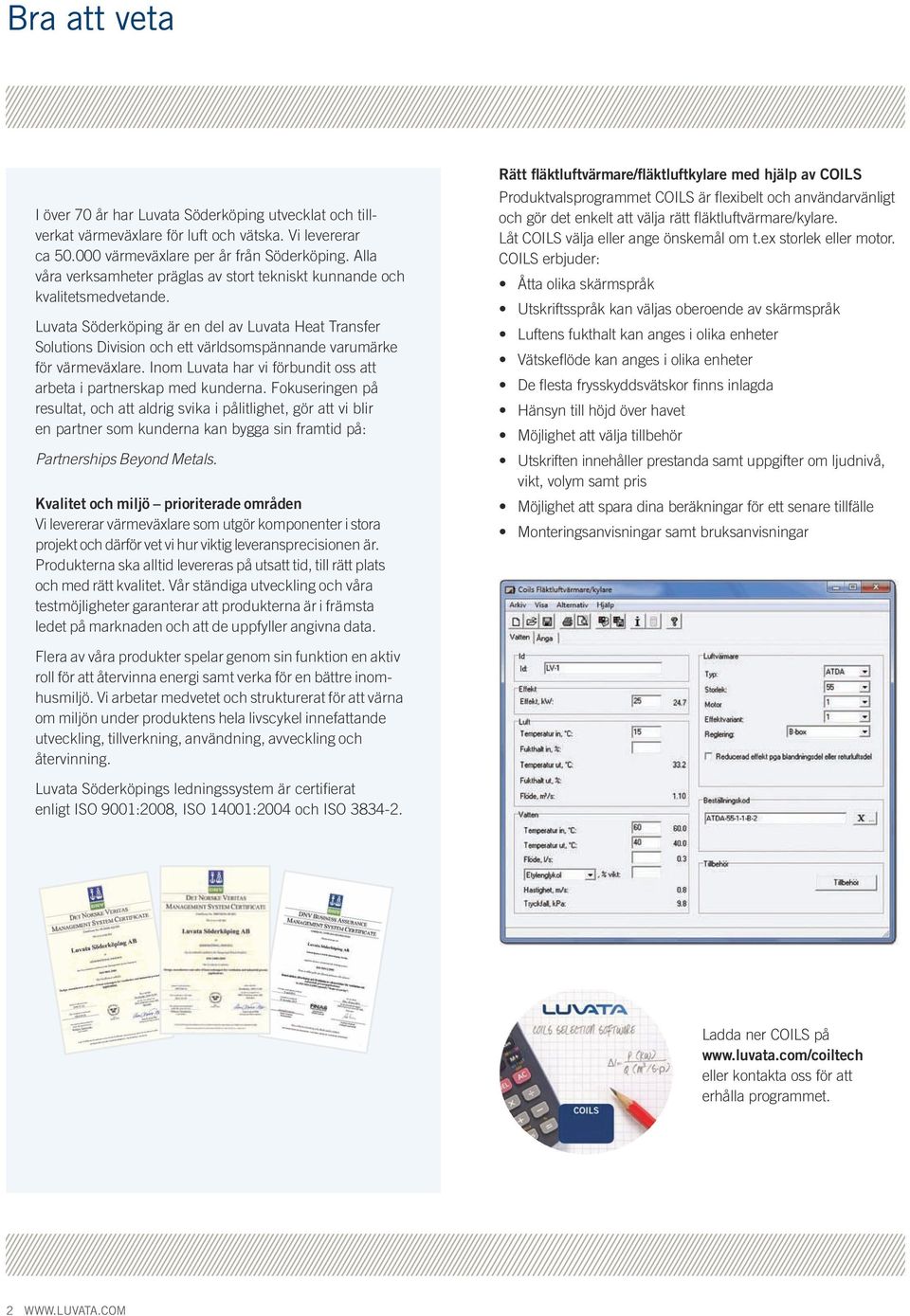

3 Bra att veta I över 70 år har Luvata Söderköping utvecklat och tillverkat värmeväxlare för luft och vätska. Vi levererar ca.000 värmeväxlare per år från Söderköping. Alla våra verksamheter präglas av stort tekniskt kunnande och kvalitetsmedvetande. Luvata Söderköping är en del av Luvata Heat Transfer Solutions Division och ett världsomspännande varumärke för värmeväxlare. Inom Luvata har vi förbundit oss att arbeta i partnerskap med kunderna. Fokuseringen på resultat, och att aldrig svika i pålitlighet, gör att vi blir en partner som kunderna kan bygga sin framtid på: Partnerships Beyond Metals. Kvalitet och miljö prioriterade områden Vi levererar värmeväxlare som utgör komponenter i stora projekt och därför vet vi hur viktig leveransprecisionen är. Produkterna ska alltid levereras på utsatt tid, till rätt plats och med rätt kvalitet. Vår ständiga utveckling och våra testmöjligheter garanterar att produkterna är i främsta ledet på marknaden och att de uppfyller angivna data. Rätt fläktluftvärmare/fläktluftkylare med hjälp av COILS Produktvalsprogrammet COILS är flexibelt och användarvänligt och gör det enkelt att välja rätt fläktluftvärmare/kylare. Låt COILS välja eller ange önskemål om t.ex storlek eller motor. COILS erbjuder: Åtta olika skärmspråk Utskriftsspråk kan väljas oberoende av skärmspråk Luftens fukthalt kan anges i olika enheter Vätskeflöde kan anges i olika enheter De flesta frysskyddsvätskor finns inlagda Hänsyn till höjd över havet Möjlighet att välja tillbehör Utskriften innehåller prestanda samt uppgifter om ljudnivå, vikt, volym samt pris Möjlighet att spara dina beräkningar för ett senare tillfälle Monteringsanvisningar samt bruksanvisningar Flera av våra produkter spelar genom sin funktion en aktiv roll för att återvinna energi samt verka för en bättre inomhusmiljö. Vi arbetar medvetet och strukturerat för att värna om miljön under produktens hela livscykel innefattande utveckling, tillverkning, användning, avveckling och återvinning. Luvata Söderköpings ledningssystem är certifierat enligt ISO 9001:2008, ISO 14001:2004 och ISO Ladda ner COILS på eller kontakta oss för att erhålla programmet. 2

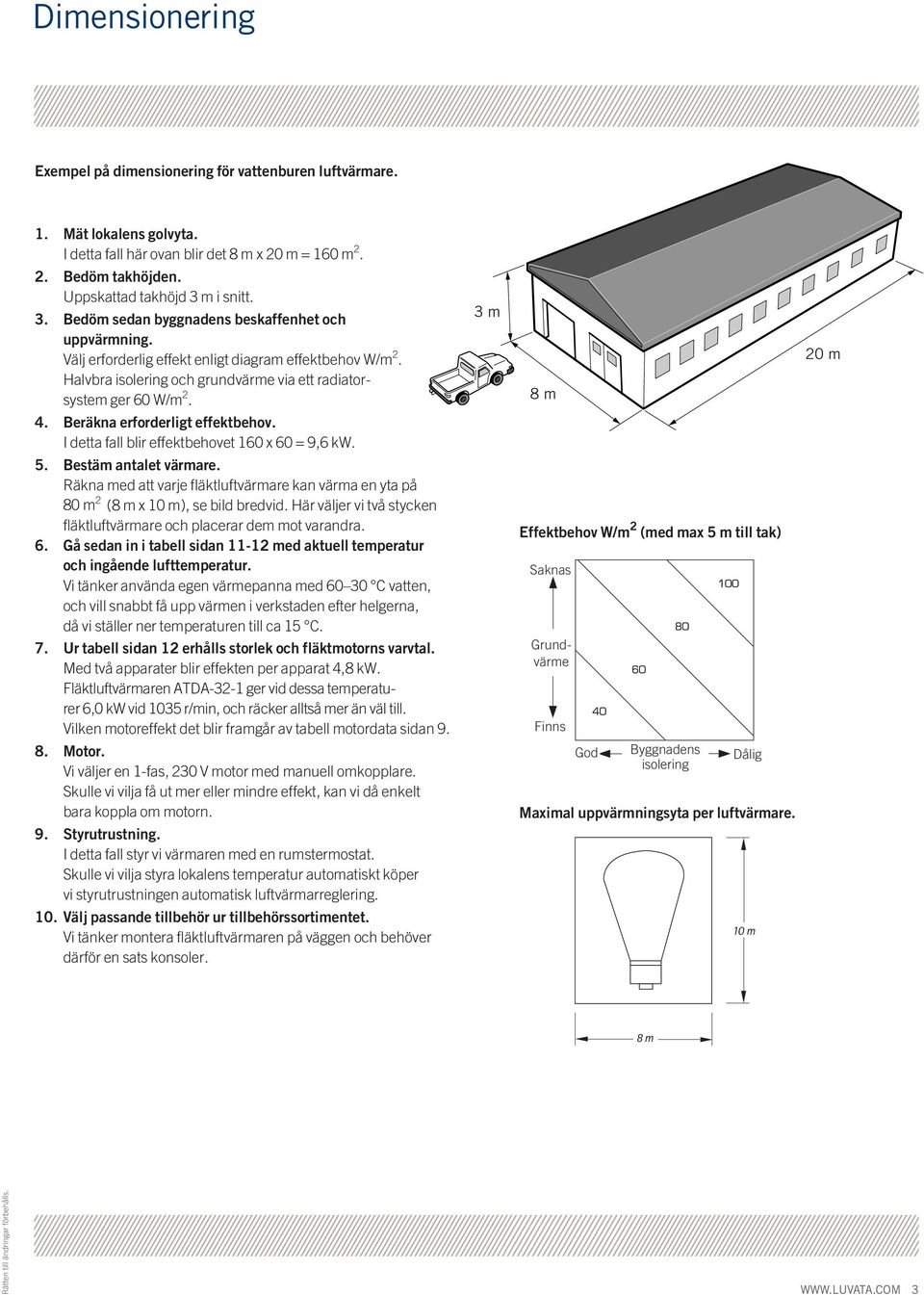

4 Dimensionering Exempel på dimensionering för vattenburen luftvärmare. 1. Mät lokalens golvyta. I detta fall här ovan blir det 8 m x 20 m = 160 m Bedöm takhöjden. Uppskattad takhöjd 3 m i snitt. 3. Bedöm sedan byggnadens beskaffenhet och uppvärmning. Välj erforderlig effekt enligt diagram effektbehov W/m 2. Halvbra isolering och grundvärme via ett radiatorsystem ger 60 W/m Beräkna erforderligt effektbehov. I detta fall blir effektbehovet 160 x 60 = 9,6 kw. 5. Bestäm antalet värmare. Räkna med att varje fläktluftvärmare kan värma en yta på 80 m 2 (8 m x 10 m), se bild bredvid. Här väljer vi två stycken fläktluftvärmare och placerar dem mot varandra. 6. Gå sedan in i tabell sidan 1112 med aktuell temperatur och ingående lufttemperatur. Vi tänker använda egen värmepanna med C vatten, och vill snabbt få upp värmen i verkstaden efter helgerna, då vi ställer ner temperaturen till ca 15 C. 7. Ur tabell sidan 12 erhålls storlek och fläktmotorns varvtal. Med två apparater blir effekten per apparat 4,8 kw. Fläktluftvärmaren ATDA321 ger vid dessa temperaturer 6,0 kw vid r/min, och räcker alltså mer än väl till. Vilken motoreffekt det blir framgår av tabell motordata sidan Motor. Vi väljer en 1fas, 230 V motor med manuell omkopplare. Skulle vi vilja få ut mer eller mindre effekt, kan vi då enkelt bara koppla om motorn. 9. Styrutrustning. I detta fall styr vi värmaren med en rumstermostat. Skulle vi vilja styra lokalens temperatur automatiskt köper vi styrutrustningen automatisk luftvärmarreglering. 10. Välj passande tillbehör ur tillbehörssortimentet. Vi tänker montera fläktluftvärmaren på väggen och behöver därför en sats konsoler. 3 m 8 m 20 m Effektbehov W/m 2 (med max 5 m till tak) Saknas Grundvärme Finns God Byggnadens isolering Dålig Maximal uppvärmningsyta per luftvärmare. 10 m 8 m Rätten till ändringar förbehålls. 3

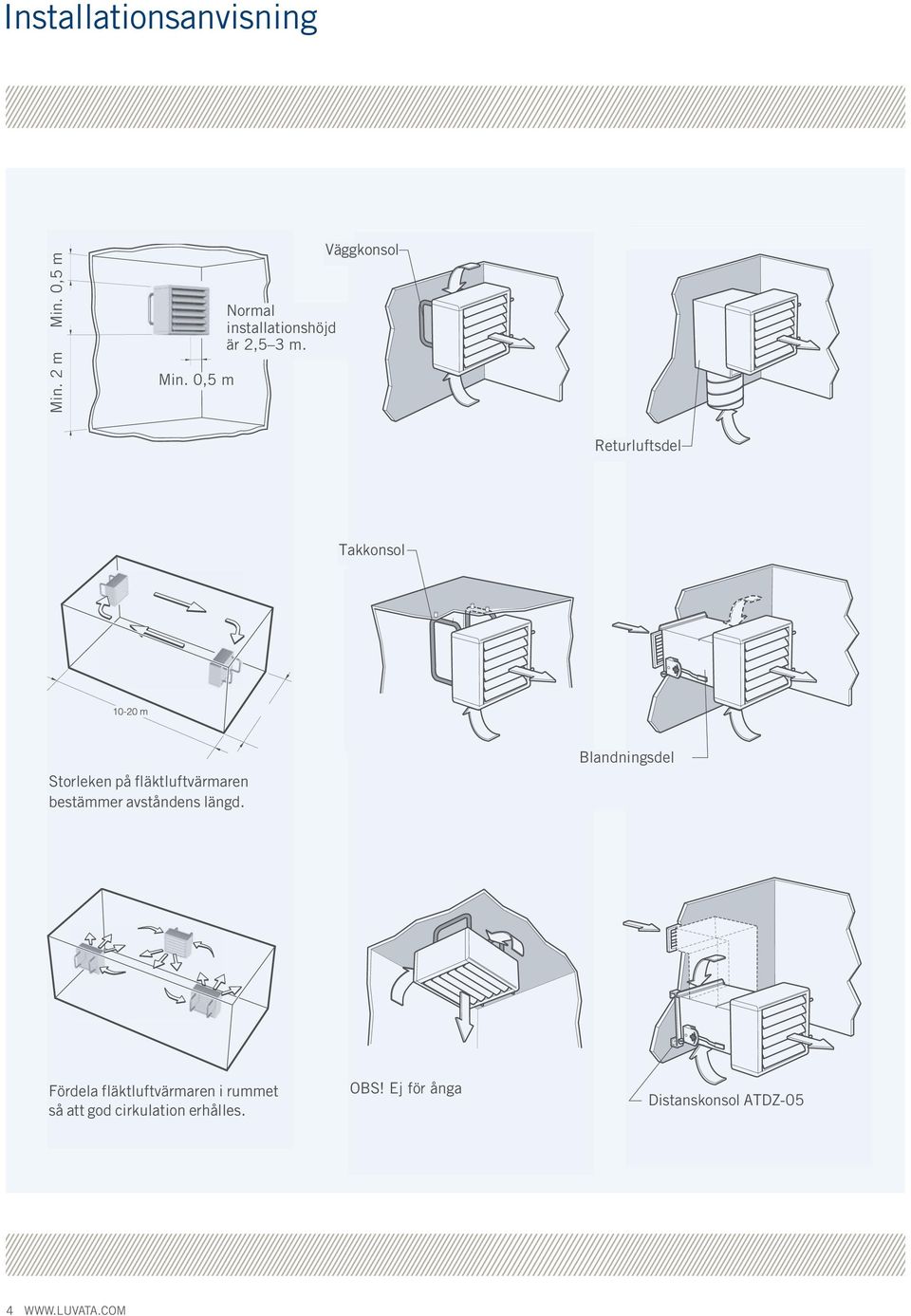

5 Installationsanvisning Min. 0,5 m Min. 2 m Min. 0,5 m Normal installa tionshöjd är 2,5 3 m. Väggkonsol Returluftsdel Takkonsol Storleken på fläktluftvärmaren bestämmer avståndens längd. Blandningsdel Fördela fläktluftvärmaren i rummet så att god cirkulation erhålles. OBS! Ej för ånga Distanskonsol ATDZ05 4

6 Produktbeskrivning ATDA & ATDG ATDA & ATDG Fläktluftvärmarna ATDA och ATDG är avsedda för uppvärmning och ventilation av industri, verkstads, butiks och lagerlokaler, garage, stormarknader och liknande utrymmen. Apparaten finns i två olika utföranden; för värmevatten (ATDA) och för ånga (ATDG). Båda typerna av fläktluftvärmare har korrosionssäkert värmebatteri av aluminiumlamell och kopparrör. Storlekar ATDA finns i fyra fysiska storlekar och ATDG i tre fysiska storlekar. Båda modellerna finns med olika effektvarianter för varierande luftflöde och effektbehov som täcker in de flesta driftsfall. Storlekar ATDA (värmevatten): 31, 32, 33, 42, 43, 52, 53, 63 Storlekar ATDG (ånga): 31, 41, Öppningsbart hölje Fläktluftvärmarna ATDA och ATDG har ett hölje i korrosionsskyddad vitlackerad plåt eller rostfritt utförande EN Höljet är öppningsbart för invändig rengöring, tak och botten är lätta att ta loss med två skruvar. Röranslutning för vatten respektive ånga finns i sidan av apparaten. Motor, fläkthjul och skyddsgaller är konstruerat som en kompakt och sammansatt enhet. Generella specifikationer Modern design med rundade och släta plåtytor Öppningsbar för enkel inre rengöring En luftriktare ingår som standard Luftflöde upp till 2,2 m 3 /s Luftvärmarna har hög verkningsgrad Motor för 1 x 230 V alt 3 x 400 V Uppfyller EU:s krav med avseende på maskiners säkerhet, MD 2006/42/EG Stort sortiment av tillbehör Olika regleringsmöjligheter Installation ATDA kan monteras för både horisontell och vertikal luftström. ATDG kan enbart monteras för horisontell luftström. Fläktluftvärmaren ATDA. Lilla bilden visar genomskärning av ATDA med aluminiumlamell och kopparrör. Motor Motorn är av ytterrotortyp. Samtliga enfasfläktar kan kopplas mellan hög och lågfart. Samtliga motorer har inbyggd termokontakt. För storlek 42 och 43 med trefasmotor och alla större fläktar är den utdragbar. Skyddsklass IP44 för storlek 31, 32, 33, 42 och 43. IP54 för övriga motorer. Högsta omgivande temperatur kring motorerna är 40 C. Material och ytbehandling Apparathölje: Tillverkat av vitlackerad varmförzinkad stål plåt, kulör NCS 02B eller rostfri stålplåt EN Fläkthjul och skyddsgaller: Svartlackerad stålplåt/tråd. Batteri: Kopparrör med aluminiumlameller eller material för korrosiva miljöer. ATDA har samlingsrör med slät anslutning ø 22 mm för lödförband eller klämkoppling. ATDG har gängade anslutningar för ånga och kondensat. Övriga utförande ATD finns även med korrisions skyddade värmeväxlare samt med rostfritt hölje. Dessutom finns andra motorer såsom EEx e (förhöjd säkerhet), 0 Volt och högre IP klasser. ATD finns också i en industrivariant, ATDI, som kan förses med explosionssäker motor, stålbatteri m m. Kontakta oss för mer information. Tillbehör Luvata erbjuder en mängd olika tillbehör, se sid 25. Rätten till ändringar förbehålls. 5

7 Mått & vikt: ATDA Fläktluftvärmare ATDA, värmevatten Mått och vikt ATDA (alla mått i mm) Storlek ATDA A B C D E F G1 G2 H Vikt, kg Emballage Fläktluftvärmaren ATDA med tillbehör levereras i wellpappkartong. Fläktluftvärmaren skyddas även av transparent plast. CEmärkt. H B L Emballage ATDA Storlek ATDA L (cm) B (cm) H (cm) Vikt (kg) 31, 32, , ,

8 Mått & vikt: ATDG Fläktluftvärmare ATDG, ånga Mått och vikt ATDG (alla mått i mm) Storlek ATDG A B C D E F G Ansl.nr H J Vikt, kg Emballage Fläktluftvärmaren ATDG med tillbehör levereras i wellpappkartong. Fläktluftvärmaren skyddas även av transparent plast. CEmärkt. H B L Emballage ATDG Storlek ATDG L (cm) B (cm) H (cm) Vikt (kg) Rätten till ändringar förbehålls. 7

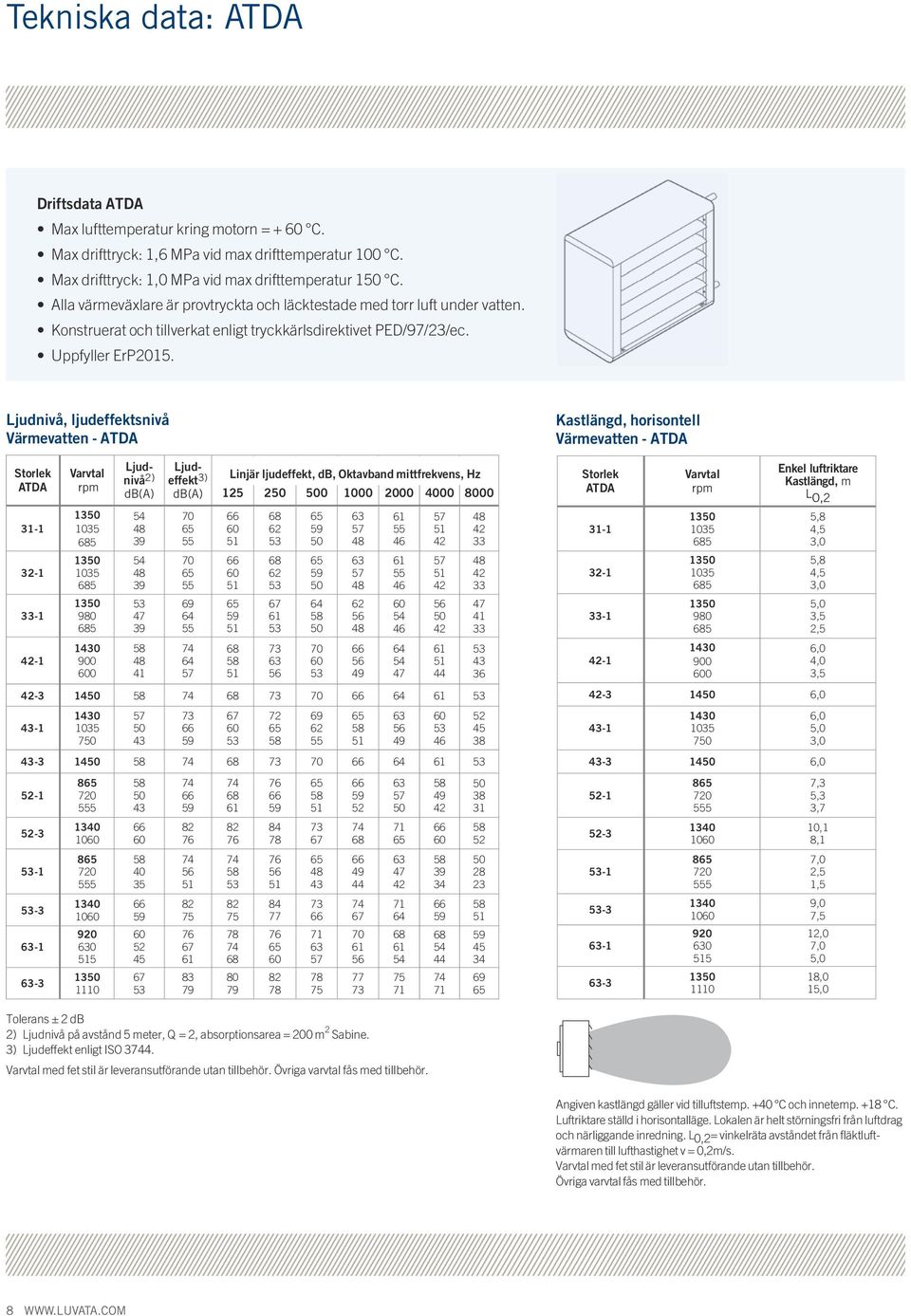

9 Tekniska data: ATDA Driftsdata ATDA Max lufttemperatur kring motorn = + 60 C. Max drifttryck: 1,6 MPa vid max drifttemperatur 100 C. Max drifttryck: 1,0 MPa vid max drifttemperatur 1 C. Alla värmeväxlare är provtryckta och läcktestade med torr luft under vatten. Konstruerat och tillverkat enligt tryckkärlsdirektivet PED/97/23/ec. Uppfyller ErP2015. Ljudnivå, ljudeffektsnivå Värmevatten ATDA Storlek ATDA Varvtal rpm Ljudnivå 2) db(a) Ljudeffekt 3) Linjär ljudeffekt, db, Oktavband mittfrekvens, Hz db(a) Kastlängd, horisontell Värmevatten ATDA Storlek ATDA Varvtal rpm Enkel luftriktare Kastlängd, m L O,2 5,8 4,5 3,0 5,8 4,5 3,0 5,0 3,5 2,5 6,0 4,0 3, , ,0 5,0 3, , ,3 5,3 3,7 10,1 8,1 7,0 2,5 1,5 9,0 7,5 12,0 7,0 5,0 18,0 15,0 Tolerans ± 2 db 2) Ljudnivå på avstånd 5 meter, Q = 2, absorptionsarea = 200 m 2 Sabine. 3) Ljudeffekt enligt ISO Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Angiven kastlängd gäller vid tilluftstemp. +40 C och innetemp. +18 C. Luftriktare ställd i horisontalläge. Lokalen är helt störningsfri från luftdrag och närliggande inredning. L 0,2 = vinkelräta avståndet från fläktluftvärmaren till lufthastighet v = 0,2m/s. Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. 8

10 Motordata Värmevatten ATDA Storlek ATDA Varvtal rpm Märkeffekt W 1 fas 230 V ) 110 0, ) 110 0,52 3 fas 400 V, D 3 fas 400 V, Y Termokontakt Ja 2) Ja 2) Kapslingsklass IP44 IP ) 110 0,52 Ja 2) IP ) 160 0,73 Ja 2) IP ,44 Ja IP ) 160 0,73 Ja 2) IP ,44 Ja IP ,97 Ja IP ) 480 1,4 0,8 Ja IP ,97 Ja IP ) ,4 0,8 Ja IP ,78 Ja IP ) 760 Märkström (A), Hz 1) Varvtalet fås genom omkoppling i motorn (se kopplingsschema i bruksanvisning ATD). 2) Kopplad internt, ej utdragbar. Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. 2,32 1,3 Ja IP54 Luftflöde Värmevatten ATDA Storlek ATDA Varvtal rpm Luftflöde m 3 /s 0, 0,39 0,34 0,45 0,34 0,30 0,43 0,32 0,22 0,75 0,48 0,35 Luftflöde med tillbehör 2) m 3 /s 0,38 0,29 0,26 0,34 0,26 0,23 0,32 0,24 0,17 0,56 0,36 0, ,75 0, ,72 0, 0,37 0,54 0,38 0, ,72 0, ,10 0,79 0,57 1,56 1,22 1,05 0,45 0,35 1,43 1,09 1,45 1,02 0,83 1,96 1,61 0,83 0,59 0,43 1,17 0,92 0,79 0,34 0,26 1,07 0,82 2) Med tillbehör menas blandningsdel ATDZ01 eller returluftsdel ATDZ02, båda med filter. Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Varvtal med automatisk fläktreglering, automatisk luftvärmarreglering eller femstegsomkopplare spänningsstyrning Spänning ATDA311 ATDA321 ATDA331 ATDA421 ATDA431 ATDA521 ATDA531 ATDA V V V V V =Varvtal i leveransutförande I tillbehör ATDZ154 (Automatisk fläkt, luftvärmar reglering), ATDZ243 och ATDZ253, ATDZ28, ATDZ29 och ATDZ33 ingår en transformator som förutom 230 V utspänning har fem lägre spänningar för lägre varvtal. ATDZ154 (Automatisk fläktreglering) och ATDZ243, ATDZ28, ATDZ29 och ATDZ33 (3stegs manuell omkopplare) arbetar med 3 olika spänningar. Dessa tillbehör är från fabrik kopplade så att lämpligt varvtal erhålls för respektive steg. Tabellen ovan återger de från fabrik kopplade spänningarna och respektive varvtal. Om man av någon anledning vill förändra varvtalen är det möjligt genom att koppla om anslutningsblecken på transformatorn. Utförliga kopplingsscheman för motorer och tillbehör återfinns i bruksanvisning för ATD. Rätten till ändringar förbehålls. 9

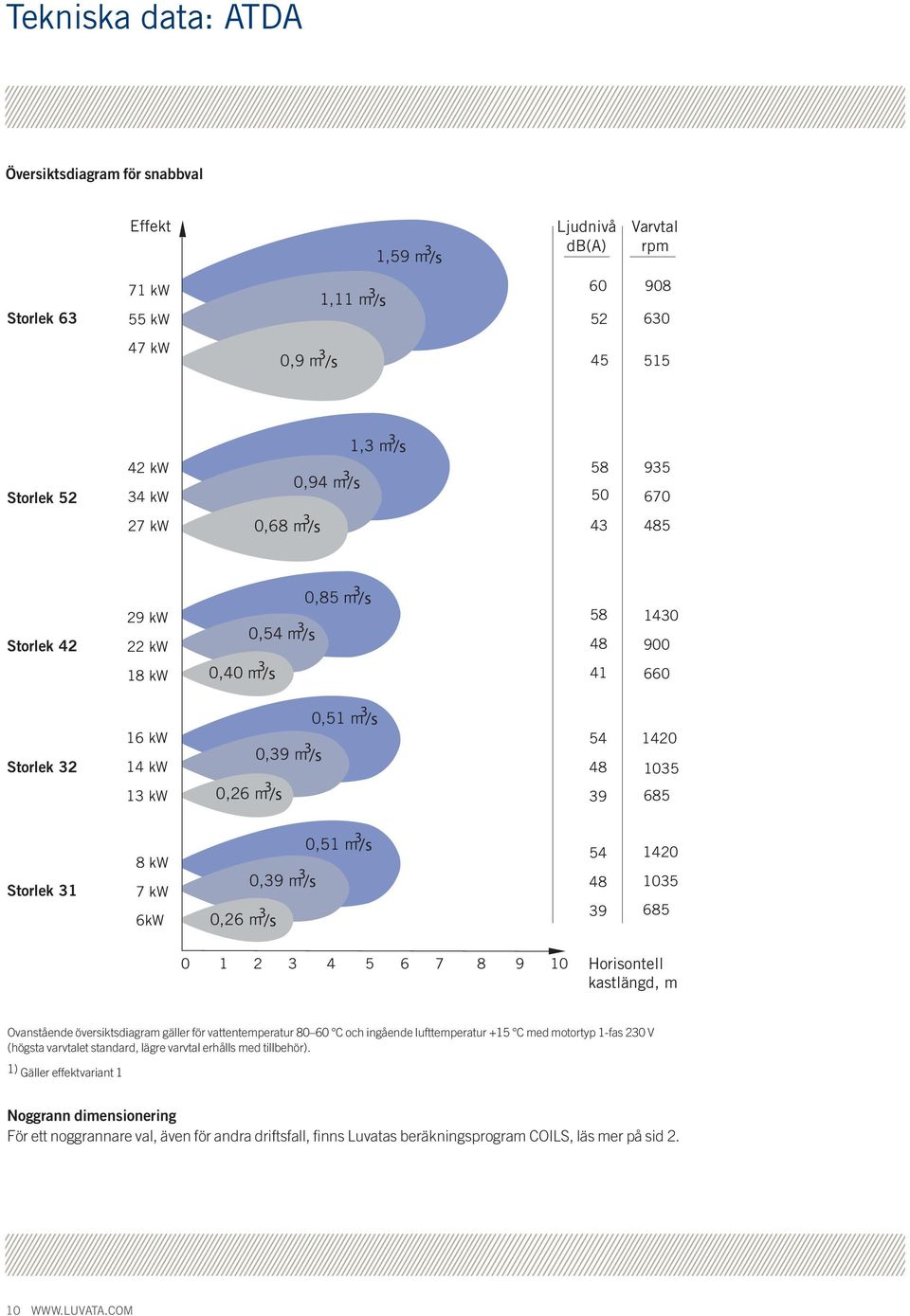

11 Tekniska data: ATDA Översiktsdiagram för snabbval Effekt 1,59 m 3 /s Ljudnivå db(a) Varvtal rpm Storlek kw 55 kw 1,11 m 3 /s kw 0,9 m 3 /s 45 5 Storlek kw 34 kw 0,94 m 3 /s 1,3 m 3 /s kw 0,68 m 3 /s Storlek kw 22 kw 0,54 m 3 /s 0,85 m 3 /s kw 0,40 m 3 /s 41 0 Storlek kw 14 kw 13 kw 0,26 m 3 /s 0,39 m 3 /s 0, m 3 /s Storlek 31 8 kw 7 kw 6kW 0,26 m 3 /s 0,39 m 3 /s 0, m 3 /s Horisontell kastlängd, m Ovanstående översiktsdiagram gäller för vattentemperatur C och ingående lufttemperatur +15 C med motortyp 1fas 230 V (högsta varv talet standard, lägre varvtal erhålls med tillbehör). 1) Gäller effektvariant 1 Noggrann dimensionering För ett noggrannare val, även för andra driftsfall, finns Luvatas beräknings program COILS, läs mer på sid

12 Effekttabell ATDA Ingående lufttemperatur ±0 C Värmevatten Storlek ATDA Varvtal rpm Luftflöde m 3 /s Effekt kw 7040 C 6030 C 5535 C t luft, ut C Vattenflöde l/s Effekt kw t luft, ut C Vattenflöde l/s Effekt kw t luft, ut C Vattenflöde l/s 311 0, 0,39 0,34 6,8 6,0 5,6 10,2 11,8 12,7 0,05 0,05 0,04 4,8 4,3 4,0 7,3 8,4 9,0 0,04 0,03 0,03 5,8 5,1 4,8 8,7 10,0 10,8 0,07 0,06 0, ,45 0,34 0,30 15,6 13,3 12,3 26,7 30,1 31,6 0,12 0,11 0,10 12,1 10,3 9,6 20,7 23,3 24,5 0,10 0,08 0,08 12,9 11,0 10,2 22,1 24,9 26,2 0,16 0,13 0, ,43 0,32 0,22 19,3 15,8 12,0 34,6 38,0 41,9 0,15 0,13 0,10 15,1 12,4 9,4 27,1 29,8 32,9 0,12 0,10 0,08 15,9 13,1 9,9 28,5 31,6 34,7 0,19 0,16 0, ,75 0,48 0,35 28,1 21,4 17,2 28,9 34,3 37,9 0,22 0,17 0,14 21,8 16,6 13,4 22,4 26,7 29,6 0,17 0,13 0,11 23,3 17,7 14,2 23,9 28,3 31,3 0,28 0,21 0, ,75 28,1 28,9 0,22 21,8 22,4 0,17 23,3 23,9 0, ,72 0, 0,37 34,7 27,0 21,0 37,1 40,8 43,8 0,28 0,22 0,17 27,2 21,3 16,6 29,1 32,1 34,5 0,22 0,17 0,13 28,8 22,4 17,4 30,8 33,9 36,3 0,35 0,27 0, ,72 34,7 37,1 0,28 27,2 29,1 0,22 28,8 30,8 0, ,10 0,79 0,57 40,1 32,9 26,6 28,1 32,1 36,0 0,32 0,26 0,21 31,0 25,5 20,7 21,7 24,9 27,9 0,25 0,20 0,17 33,3 27,3 22,0 23,3 26,6 29,7 0,40 0,33 0, ,56 1,22 48,5 42,5 23,9 26,8 0,39 0,34 37,4 32,9 18,5 20,7 0,30 0,26 40,3 35,3 19,9 22,3 0,48 0, ,05 0,45 0,35 49,4 26,0 21,0 36,3 44,5 46,2 0,40 0,21 0,17 38,7 20,5 16,6 28,4 35,0 36,4 0,31 0,16 0,13 41,1 21,6 17,4 30,1 36,9 38,3 0,49 0,26 0, ,43 1,09 60,5,7 32,6 35,8 0,48 0,41 47,3 39,7 25,5 28,0 0,38 0,32 49,2 42,1 26,5 29,8 0,56 0, ,45 1,02 0,83 70,0 55,1 47,4 37,2 41,6 44,0 0,56 0,44 0,38 54,8 43,3 37,3 29,1 32,7 34,6 0,44 0,35 0,30 57,8 45,4 39,0 30,7 34,2 36,2 0,69 0,54 0, ,96 1,61 84,4 74,8 33,2 35,8 0,68 0,60,9,5 25,9 28,0 0,53 0,47 69,8 61,8 27,4 29,6 0,84 0,74 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tabellen gäller för friblåsande apparat utan tillbehör på luftsidan. Vid beräkning av effekten har hänsyn tagits till luftens densitet vid ingående luftens temperatur, som vid ±0 C är 1,29 kg/m 3. Rätten till ändringar förbehålls. 11

13 Effekttabell ATDA Ingående lufttemperatur +15 C Värmevatten Storlek ATDA Varvtal rpm Luftflöde m 3 /s Effekt kw 7040 C 6030 C 5535 C t luft, ut C Vattenflöde l/s Effekt kw t luft, ut C Vattenflöde l/s Effekt kw t luft, ut C Vattenflöde l/s 311 0, 0,39 0,34 4,2 3,7 3,5 21,7 22,7 23,3 0,03 0,03 0,03 1,6 1,4 1,3 17,5 17,8 18,1 0,01 0,01 0,01 3,2 2,8 2,7 20,1 20,5 21,3 0,04 0,03 0, ,45 0,34 0,30 10,5 8,9 8,3 33,9 36,3 37,3 0,08 0,07 0,07 6,9 5,9 5,5 27,4 29,1 29,8 0,06 0,05 0,04 7,9 6,7 6,2 29,3 31,3 31,9 0,10 0,08 0, ,43 0,32 0,22 13,0 10,6 8,0 39,5 41,8 44,4 0,10 0,08 0,06 8,8 7,2 5,4 31,6 33,2 35,0 0,07 0,06 0,04 9,8 8,0 6,0 33,6 35,3 37,3 0,12 0,10 0, ,75 0,48 0,35 18,9 14,3 11,5 35,4 39,2 41,8 0,15 0,11 0,09 12,4 9,5 7,6 28,5 31,0 32,7 0,10 0,08 0,06 14,3 10,8 8,7 30,5 33,3 35,2 0,17 0,13 0, ,75 18,9 35,4 0,15 12,4 28,5 0,10 14,3 30,5 0, ,72 0, 0,37 23,2 18,1 14,0 41,2 43,8 45,8 0,19 0,14 0,11 15,8 12,3 9,5 32,8 34,5 36,0 0,13 0,10 0,08 17,6 13,7 10,6 34,9 36,8 38,3 0,21 0,16 0, ,72 23,2 41,2 0,19 15,8 32,8 0,13 17,6 34,9 0, ,10 0,79 0,57 26,9 22,0 17,8 34,8 37,6 40,3 0,21 0,18 0,14 17,5 14,4 11,6 28,0 29,8 31,6 0,14 0,12 0,09 20,3 16,6 13,4 30,0 32,1 34,1 0,24 0,20 0, ,56 1,22 32,5 28,5 31,9 34,0 0,26 0,23 21,1 18,6 26,0 27,4 0,17 0,15 24,6 21,6 27,8 29,3 0,30 0, ,05 0,45 0,35 33,0 17,3 14,0 40,6 46,2 47,4 0,26 0,14 0,11 22,3 11,7 9,4 32,2 36,1 36,9 0,18 0,09 0,08 25,1 13,1 10,6 34,4 38,7 39,5 0,30 0,16 0, ,43 1,09 40,5 33,9 38,0 40,3 0,32 0,27 27,3 22,9 30,5 32,0 0,22 0,18 30,8 25,7 32,5 34,2 0,37 0, ,45 1,02 0,83 47,2 37,2 32,0 41,4 44,6 46,3 0,38 0,30 0,26 31,8 25,1 21,7 32,8 35,0 36,2 0,25 0,20 0,17 35,6 28,0 24,1 35,0 37,3 38,6 0,43 0,34 0, ,96 1,61 57,0,5 38,6 40,5 0,46 0,40 38,2 33,9 30,8 32,1 0,31 0,27 43,0 38,1 32,8 34,2 0,52 0,46 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tabellen gäller för friblåsande apparat utan tillbehör på luftsidan. Vid beräkning av effekten har hänsyn tagits till luftens densitet vid ingående luftens temperatur, som vid +15 C är 1,23 kg/m

14 Tekniska data: ATDG Driftsdata ATDG Max drifttemperatur: 185 C. Max drifttryck: 1,0 MPa vid max drifttemperatur 185 C. Provtryck = 1,3 MPa. Ångans phvärde får ej understiga 8,5 och bör normalt ligga på 9,5. Syrehalten O 2 får ej överstiga 0,01 mg/l. Alla värmeväxlare är provtryckta och läcktestade med torr luft under vatten. Konstruerat och tillverkat enligt tryckkärlsdirektivet PED/97/23/ec. Uppfyller ErP2015. Ljudnivå, ljudeffektsnivå Ånga ATDG Storlek ATDG Varvtal rpm Ljudnivå 2) db(a) Ljudeffekt 3) Linjär ljudeffekt, db, Oktavband mittfrekvens, Hz db(a) Tolerans ± 2 db Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. 2) Ljudnivå på avstånd 5 meter, Q = 2, absorptionsarea = 200 m 2 Sabine. 3) Ljudeffekt enligt ISO Kastlängd, horisontell Ånga ATDG Storlek ATDG Varvtal rpm Enkel luftriktare Kastlängd, m L O,2 5,8 4,5 3,0 6,0 4,0 3, , ,3 5,3 3,7 10,1 8,1 Motordata Ånga ATDG Storlek ATDG Varvtal rpm Märkeffekt W 1 fas 230 V Märkström (A), Hz 3 fas 400 V, D 3 fas 400 V, Y Termokontakt Kapslingsklass ) 110 0,52 Ja 2) IP ) 160 0,73 Ja 2) IP ,44 Ja IP44 Angiven kastlängd gäller vid tilluftstemperatur +40 C och innetemperatur +18 C. Luftriktare ställd i horisontalläge. Lokalen är helt störningsfri frå luftdrag och närliggande inredning. L 0,2 = vinkelräta avståndet från fläktluftvärmaren till lufthastighet v = 0,2m/s. Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör ,97 Ja IP ) ,4 0,8 Ja IP54 1) Varvtalet fås genom omkoppling i motorn, se kopplingsschema i bruksanvisning ATD. 2) Kopplad internt, ej utdragbar. Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Rätten till ändringar förbehålls. 13

15 Varvtal med automatisk fläktreglering, automatisk luftvärmarreglering eller trestegsomkopplare spänningsstyrning Spänning ATDG311 ATDG411 ATDG1 230 V 8 1 V V V V 5 3 I tillbehör ATDZ154 (Automatisk fläkt, luftvärmar reglering), ATDZ243 och ATDZ253 och ATDZ33 ingår en transformator som förutom 230 V utspänning har fem lägre spänningar för lägre varvtal. ATDZ154 (automatisk fläktreglering) och ATDZ243 och ATDZ33 (3stegs manuell omkopplare) arbetar med 3 olika spänningar. Dessa tillbehör är från fabrik kopplade så att lämpligt varvtal erhålls för respektive steg. Tabellen återger de från fabrik kopplade spänningarna och respektive varvtal. Om man vill förändra varvtalen är det möjligt genom att koppla om anslutningsblecken på transformatorn. Utförliga kopplingsscheman för motorer och tillbehör finns i bruksanvisning för ATD. = leveransvarvtal Effekttabell ATDG Ingående lufttemperatur ±0 C Storlek ATDG , 0,39 0,26 0,85 0,54 0,40 Effekt kw 13,4 12,0 10,2 27,3 22,6 19,9 t luft, ut C 20,2 23,7 30,1 24,7 32,2 38,3 Effekt kw 15,8 14,2 12,1 32,3 26,8 23,6 t luft, ut C 23,9 28,1 35,7 29,3 38,2 45,5 Effekt kw 18,3 16,5 14,0 37,4 31,0 27,4 t luft, ut C 27,7 32,5 41,3 33,9 44,2 52, ,85 27,3 24,7 32,3 29,3 37,4 33,9 42,5 38,5 1 3 Varvtal rpm Luftflöde m 3 /s 1,30 0,94 0,68 1,84 1,44 40,7 35,6 31,0 46,8 42,4 24,1 29,2 35,2 19,6 22,7 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tabellen gäller för friblåsande apparat utan tillbehör på luftsidan. Vid beräkning av effekten har hänsyn tagits till luftens densitet vid ingående luftens temperatur, som vid ±0 C är 1,29 kg/m 3. 48,2 42,2 36,8 55,4,3 28,6 34,6 41,7 23,2 26,9 Ånga 110 C/1,4 bar(a) 130 C/2,7 bar(a) 1 C/4,7 bar(a) 170 C/7,9 bar(a) 55,8 48,9 42,7 64,0,1 33,1 40,0 48,3 26,8 31,1 Effekt kw 20,8 18,7 15,9 42,5 35,3 31,2 63,4 55,6 48,5 72,7,0 t luft, ut C 31,4 36,9 47,0 38,5,3 60,0 37,6 45,5 55,0 30,4 35,3 Effekttabell ATDG Ingående lufttemperatur +15 C Storlek ATDG , 0,39 0,26 0,85 0,54 0,40 Effekt kw 11,5 10,3 8,7 27,4 19,4 17,0 t luft, ut C 20,2 23,7 30,1 24,7 32,2 38,3 Effekt kw 15,8 14,2 12,1 32,3 26,8 23,6 t luft, ut C 23,9 28,1 35,7 29,3 38,2 45,5 Effekt kw 18,3 16,5 14,0 37,4 31,0 27,4 t luft, ut C 27,7 32,5 41,3 33,9 44,2 52, ,85 23,4 37,3 28,4 42,1 33,4 46,9 38,4,7 1 3 Varvtal rpm Luftflöde m 3 /s 1,30 0,94 0, , ,44 34,9 30,5 26,7 40,1 36,4 36,8 41,4 46,9 32,7 35,5 42,4 37,1 32,4 48,6 44,1 41,5 47,0 53,7 36,5 39,9 49,9 43,7 38,2 57,2,9 46,2 52,7 60,7 40,3 44,3 Effekt kw 20,8 18,7 15,9 42,5 35,3 31,2 57,4,3 44,1,8 59,8 t luft, ut C 31,4 36,9 47,0 38,5,3 60,0 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tabellen gäller för friblåsande apparat utan tillbehör på luftsidan. Vid beräkning av effekten har hänsyn tagits till luftens densitet vid ingående luftens temperatur, som vid +15 C havsnivå och normalt lufttryck är 1,23 kg/m 3. För ett noggrannare val, även för andra driftsfall, finns Luvatas beräknings program COILS, se sid 2. Ånga 110 C/1,4 bar(a) 130 C/2,7 bar(a) 1 C/4,7 bar(a) 170 C/7,9 bar(a),9,4 67,6 44,1 48,7 14

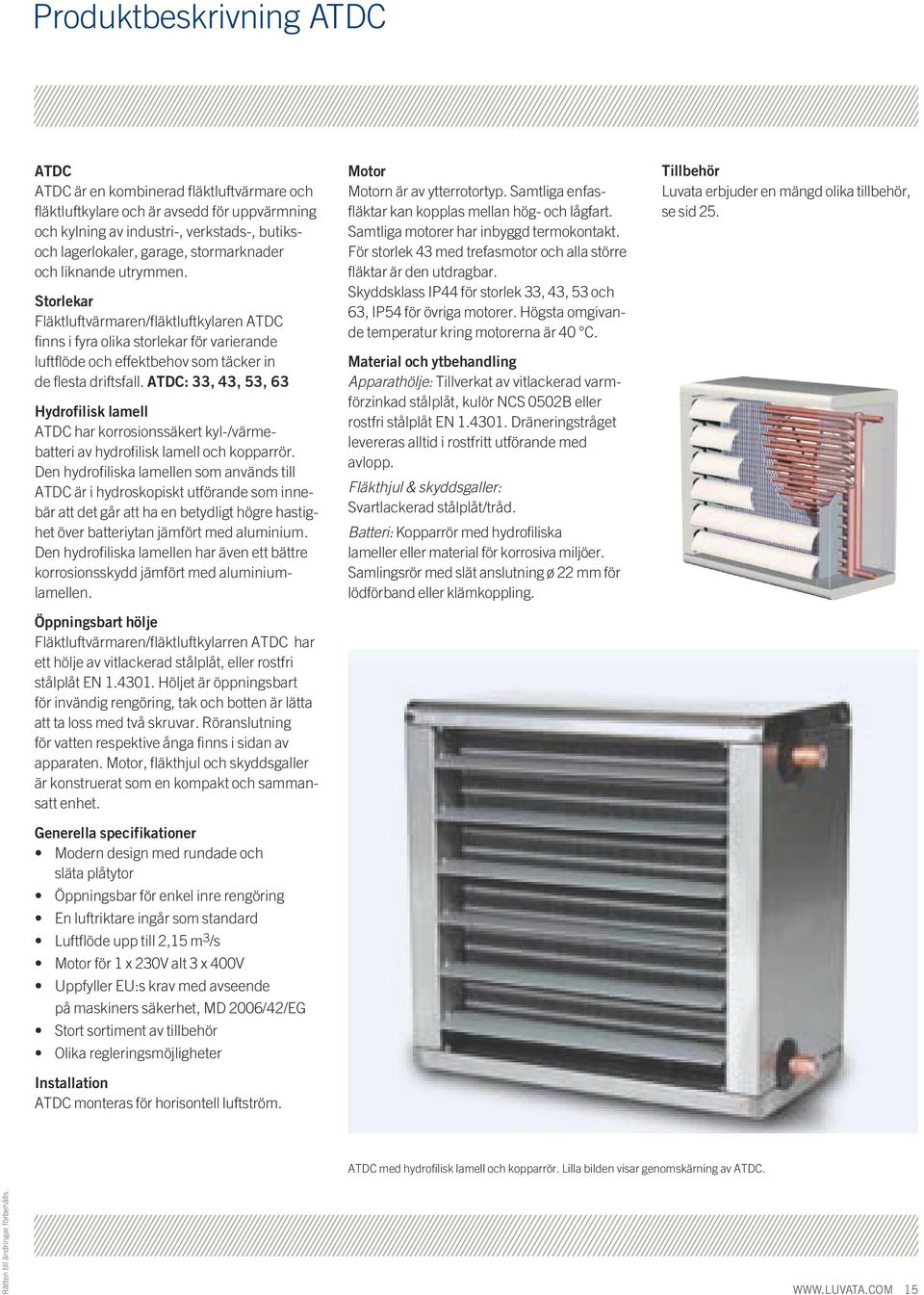

16 Produktbeskrivning ATDC ATDC ATDC är en kombinerad fläktluftvärmare och fläktluftkylare och är avsedd för uppvärmning och kylning av industri, verkstads, butiksoch lagerlokaler, garage, stormarknader och liknande utrymmen. Storlekar Fläktluftvärmaren/fläktluftkylaren ATDC finns i fyra olika storlekar för varierande luftflöde och effektbehov som täcker in de flesta driftsfall. ATDC: 33, 43, 53, 63 Hydrofilisk lamell ATDC har korrosionssäkert kyl/värmebatteri av hydrofilisk lamell och kopparrör. Den hydrofiliska lamellen som används till ATDC är i hydroskopiskt utförande som innebär att det går att ha en betydligt högre hastighet över batteriytan jämfört med aluminium. Den hydrofiliska lamellen har även ett bättre korrosionsskydd jämfört med aluminiumlamellen. Öppningsbart hölje Fläktluftvärmaren/fläktluftkylarren ATDC har ett hölje av vitlackerad stålplåt, eller rostfri stålplåt EN Höljet är öppningsbart för invändig rengöring, tak och botten är lätta att ta loss med två skruvar. Röranslutning för vatten respektive ånga finns i sidan av apparaten. Motor, fläkthjul och skyddsgaller är konstruerat som en kompakt och sammansatt enhet. Generella specifikationer Modern design med rundade och släta plåtytor Öppningsbar för enkel inre rengöring En luftriktare ingår som standard Luftflöde upp till 2,15 m 3 /s Motor för 1 x 230V alt 3 x 400V Uppfyller EU:s krav med avseende på maskiners säkerhet, MD 2006/42/EG Stort sortiment av tillbehör Olika regleringsmöjligheter Installation ATDC monteras för horisontell luftström. Motor Motorn är av ytterrotortyp. Samtliga enfasfläktar kan kopplas mellan hög och lågfart. Samtliga motorer har inbyggd termokontakt. För storlek 43 med trefasmotor och alla större fläktar är den utdragbar. Skyddsklass IP44 för storlek 33, 43, 53 och 63, IP54 för övriga motorer. Högsta omgivande temperatur kring motorerna är 40 C. Material och ytbehandling Apparathölje: Tillverkat av vitlackerad varmförzinkad stålplåt, kulör NCS 02B eller rostfri stålplåt EN Dräneringstråget levereras alltid i rostfritt utförande med avlopp. Fläkthjul & skyddsgaller: Svartlackerad stålplåt/tråd. Batteri: Kopparrör med hydrofiliska lameller eller material för korrosiva miljöer. Samlingsrör med slät anslutning ø 22 mm för lödförband eller klämkoppling. Tillbehör Luvata erbjuder en mängd olika tillbehör, se sid 25. ATDC med hydrofilisk lamell och kopparrör. Lilla bilden visar genomskärning av ATDC. Rätten till ändringar förbehålls. 15

17 Mått & vikt: ATDC Fläktluftkylare/fläktluftvärmare ATDC Mått och vikt ATDC (alla mått i mm) Storlek ATDC A B C D E F G H J Vikt, kg Emballage Fläktluftvärmaren/fläktluftkylaren ATDC med tillbehör levereras i wellpappkartong. Fläktluftvärmaren/fläktluftkylaren skyddas även av transparent plast. CEmärkt H B L Emballage ATDC Storlek ATDC L (cm) B (cm) H (cm) Vikt (kg)

18 Tekniska data: ATDC Driftsdata ATDC Max lufttemperatur kring motorn = + C. Max drifttryck: 1,6 MPa vid max drifttemperatur 100 C. Max drifttryck: 1,0 MPa vid max drifttemperatur 1 C. Alla värmeväxlare är provtryckta och läcktestade med torr luft under vatten. Konstruerat och tillverkat enligt tryckkärlsdirektivet PED/97/23/ec. Uppfyller ErP2015. Motordata ATDC Storlek ATDC Varvtal rpm Märkeffekt W 1 fas 230 V ) 110 0, ) 160 0,73 3 fas 400 V, D 3 fas 400 V, Y Termokontakt Ja 2) Ja 2) Skyddsklass ,44 Ja IP ,97 Ja IP ) ,78 Ja IP ) Märkström (A), Hz 1,4 2,32 0,8 1,30 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. 1) Varvtalet fås genom omkoppling i motorn, se kopplingsschema i bruksanvisning ATDC. 2) Kopplad internt, ej utdragbar. Varvtal med automatisk luftkylar, luftvärmarreglering eller trestegsomkopplare spänningsstyrning Storlek ATDC Ja Ja IP44 IP44 IP54 IP54 ATDC331 ATDC431 ATDC531 ATDC631 Luftflöde ATDC Storlek ATDC Varvtal rpm Luftflöde m 3 /s 0,48 0,36 0,25 0,82 0, 0,43 Luftflöde med tillbehör 2) m 3 /s 0,36 0,27 0,17 0,62 0,44 0, ,82 0, ,19 0, 0,39 1,7 1,3 1,59 1,11 0,90 2,15 1,77 0,90 0,38 0,30 1,28 0,98 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. 2) Med tillbehör menas blandningsdel ATDZ01 eller returluftsdel ATDZ02, båda med filter. ) Blandningsdel finns ej. 230 V V V V V = leveransvarvtal I tillbehör ATDZ381 ingår en transformator som förutom 230 V utspänning har fem lägre spänningar för lägre varvtal.detta tillbehör är från fabrik kopplade så att lämpligt varvtal erhålls för respektive steg. Tabellen ovan återger de från fabrik kopplade spänningarna och respektive varvtal. Om man av någon anledning vill förändra varvtalen är det möjligt genom att koppla om anslutningsblecken på transformatorn. Utförliga kopplingsscheman för motorer och tillbehör finns i bruksanvisning för ATDC. Rätten till ändringar förbehålls. 17

19 Tekniska data: ATDC Effekttabell ATDC Ingående lufttemperatur +25 C (kyla) Storlek ATDC Varvtal rpm Kylvatten, 714 C Effekt kw 4,6 3,9 3,1 8,2 6,7 5,5 t luft, ut C 18,3 17,6 16,7 18,1 17,2 16,5 Vattenflöde l/s 0,14 0,12 0,09 0,24 0,20 0, ,2 18,1 0,25 Effekttabell ATDC Ingående lufttemperatur +15 C (värme) Storlek ATDC Varvtal rpm Värmevatten, 5535 C Effekt kw 9,4 7,7 5,9 17,0 13,3 10,6 t luft, ut C 30,9 32,4 34,2 31,8 33,6 35,1 Vattenflöde l/s 0,11 0,09 0,07 0,20 0,16 0, ,1 31,8 0, ,9 6,4 5,3 18,4 16,5 15,9 0,32 0,19 0, ,6 12,7 10,2 31,1 35,2 36,3 0,28 0,15 0, ,2 11,4 19,2 18,6 0,40 0, ,0 25,1 29,3 30,7 0,36 0, ,9 11,2 9,7 18,6 17,8 17,4 0,41 0,33 0, ,0 25,0 21,6 31,3 33,3 34,4 0,38 0,30 0, ,4 14,8 19,2 18,8 0,49 0, ,0 34,4 29,7 30,8 0,47 0,41 Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tabellen gäller för friblåsande apparat utan tillbehör på luftsidan. Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tabellen gäller för friblåsande apparat utan tillbehör på luftsidan. Vid beräkning av effekten har hänsyn tagits till luftens densitet vid ingående luftens temperatur, som vid +15 C är 1,23 kg/m 3. Ljudnivå, ljudeffektsnivå ATDC Storlek ATDC Varvtal rpm Ljudnivå 2) db(a) Ljudeffekt Linjär ljudeffekt, db, Oktavband mittfrekvens, Hz 3) db(a) Varvtal med fet stil är leveransutförande utan tillbehör. Övriga varvtal fås med tillbehör. Tolerans ± 2 db 2) Ljudnivå på avstånd 5 meter, Q = 2, absorptionsarea = 200 m 2 Sabine. 3) Ljudeffekt enligt ISO

20 Installationspaket För att underlätta valet av reglerutrustning har vi tagit fram färdiga paketlösningar för de vanligaste regler alternativen. Det valda installationspaketet kan naturligtvis kombineras med övriga tillbehör, se avsnitt installationsexempel. Innehållet i installationspaketen säljs även som separata tillbehör. Installationspaket ingående komponenter Aggregat styr och reglertillbehör ABox BBox CBox FBox Fläktluftvärmare ATDA x x x Konsol x x x Blandningsdel x Rumstermostat x Automatisk fläktreglering, x FHC, enkel Automatisk luftvärmarreglering, x ATC, avancerad Temperaturgivare x x Vätskeventil x x x Frysskyddsgivare x Spjällmotor x Dokumentation x x x x x = ingår Översikt, funktioner ABox Temperaturstyrd luftflödesreglering i på/av reglering med vätskeventil på/av. Installationspaket användningsområden Abox Entréer, portar, lagerlokaler, garage. BBox Entréer, verkstäder, köpcentra, idrottshallar. Cbox Entreér, verkstäder, köpcentra, idrottshallar, men där högre krav ställs som uteluftsdel, nattsänkning, larm, nätverksanslutning eller DUC (010 V) styrning. Fbox Kombineras lämpligast med Cbox som har färdiga anslutningar för frysskyddstermostat och spjällmotor. Fbox kan även kombineras med Abox. För att underlätta inkoppling bör då kopplingsenhet ATDZ30 användas. BBox CBox FBox Temperaturstyrd luftflödesreglering i 3steg eller avstängt läge med vätskeventil på/av. Temperaturstyrd luftflödesreglering i 3steg eller avstängt läge med vätskeventil på/av. Förberedd för tidstyrning. 010 V styrning. Fjärrstyrning, nätverksanslutning, larmutgång, frysskydd och spjällställdon. I kombination med Cbox. Temperaturstyrd luftflödesreglering med uteluftsinblandning i 3steg eller avstängt läge med frysskydd och spjälldon samt vätskeventil på/av. Rätten till ändringar förbehålls. 19

21 Installationspaket Standard Standardutförande (utan reglerutrustning) innehåller: Väggkonsol, sats ATDZ03 Fläktluftvärmare ATDAaab Komplett leverans innehåller: Fläktluftvärmare Väggkonsol ATDAaa1 ATDZ03 Bruksanvisning Monterings, installations och skötselanvisningar. Beställningsexempel Fläktluftvärmare Storlek (a_) 31,32, 33, 42, 43, 52, 53, 63 Effektvariant (_a) 31, 32, 33, 42, 43, 52, 53, 63 1 = Högtempererat vatten, lågt t, 1rr 2 = Lågtempererat vatten, högt t, 2rr 3 = Lågtempererat vatten, högt t, 3rr Motor (b) 1 = 1 x 230 V, Hz 3 = 3x400 V, Hz 5 = 0 V, stl 42,43,52,53 6 = EEx e (förhöjd säkerhet), stl 42,43,52,53 ATDAaabcde Material (c) Reglering (d) 0 = Utan reglering Konstruktionssiffra (e) 3 = Intern kod 20

22 Installationspaket Abox Abox innehåller: Ventil med öppen/stängd ställdon ATDZ174 Väggkonsol, sats ATDZ03 Rumstermostat ATDZ183 Fläktluftvärmare ATDAaab Funktion Abox passar för entréer, portar, lagerlokaler, garage mm. Vid värmebehov startar rumstermostaten värmaren och öppnar vätskeventilen. Vid uppnådd inställd temperatur stänger vätskeventilen och fläkten stoppar. Komplett leverans av Abox innehåller: Fläktluftvärmare ATDAaa1 aa = önskad storlek: 31, 32, 33, 42, 43, 52, 53, 63 Rumstermostat IP 30, 1 fas 230 V, 16 A. ATDZ183 Ventil med ställdon, öppen/stängd ATDZ174 IP 54, 1 fas 230 V, temperaturområde 2110 C, kvs 4,0, on/off, tid 10 sekunder. Bruksanvisning Monterings, installations och skötselanvisningar. Beställningsexempel Fläktluftvärmare Storlek (a_) 31,32, 33, 42, 43, 52, 53, 63 Effektvariant (_a) 31, 32, 33, 42, 43, 52, 53, 63 1 = Högtempererat vatten, lågt t, 1rr 2 = Lågtempererat vatten, högt t, 2rr 3 = Lågtempererat vatten, högt t, 3rr Motor (b) 1 = 1 x 230 V, Hz Material (c) Reglering (d) A = Abox Konstruktionssiffra (e) 3 = Intern kod ATDAaa1cAe Rätten till ändringar förbehålls. 21

23 Installationspaket Bbox Bbox, innehåller: Ventil med öppen/stängd ställdon ATDZ174 Väggkonsol, sats ATDZ03 Automatisk fläkt reglering, FHC, enkel, 1 x 230 V ATDZ154 Temperaturgivare Fläktluftvärmare ATDAaab Funktion Bbox passar för entréer, verkstäder, köpcentra och idrottshallar. Vid värmebehov öppnar vätskeventilen och temperatur givaren styr genom den automatiska fläktregleringen fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Fläktvarvtalet kan även regleras manuellt i tre hastigheter alternativt stoppas. Kontrollampa visar när ventil är öppen och vilken funktion som är vald. Alternativa varvtal se sidan 9. Komplett leverans av Bbox innehåller: Fläktluftvärmare ATDAaa1 aa = önskad storlek: 31, 32, 33, 42, 43, 52, 53, 63 Automatisk fläktreglering, FHC, enkel ATDZ154 IP 54, 1 x 230 V, 2 A. Temperaturgivare IP 30. Beställningsexempel Fläktluftvärmare Storlek (a_) 31,32, 33, 42, 43, 52, 53, 63 Effektvariant (_a) 31, 32, 33, 42, 43, 52, 53, 63 1 = Högtempererat vatten, lågt t, 1rr 2 = Lågtempererat vatten, högt t, 2rr 3 = Lågtempererat vatten, högt t, 3rr Motor (b) 1 = 1 x 230 V, Hz Material (c) Reglering (d) B = Bbox Konstruktionssiffra (e) 3 = Intern kod ATDAaa1cBe Ventil med ställdon, öppen/stängd ATDZ174 IP 54, 1 x 230 V, temperaturområde 2110 C, kvs 4,0, on/off, tid 10 sekunder. Bruksanvisning Monterings, installations och skötselanvisningar. 22

24 Installationspaket Cbox Cbox innehåller: Väggkonsol, sats ATDZ03 Automatisk luftvärmar reglering, ATC, avancerad, 1 x 230 V ATDZ331 Ventil med öppen/stängd ställdon ATDZ174 Temperaturgivare Fläktluftvärmare ATDAaab Funktion Cbox passar för entreér, verkstäder, köpcentra, idrottshallar, där högre krav ställs som uteluftsdel, nattsänkning, larm, nätverksanslutning eller DUC (010 V) styrning. Vid värmebehov öppnar vätskeventil och temperaturgivaren styr genom den automatiska luftvärmarregleringen fläkten upp eller ner i tre fasta steg för att hålla inställd temperatur. När inget värmebehov föreligger stänger vätskeventilen och fläkten stoppar. Inställd temperatur visas på display. Reglerenheten är förberedd för följande tillbehör: Larmindikator för externt larm, tidur för dag/nattdrift, fjärrstyrning via ledning alternativt infraljus, spjällmotor, frysskyddstermostat, nätverksanslutning. Programvara för uppkoppling till dator ingår, LAN, 010 V signal (DUC). Alternativa varvtal se sid 9. Komplett leverans av Cbox innehåller: Fläktluftvärmare ATDAaa1 aa = önskad storlek: 31, 32, 33, 42, 43, 52, 53, 63 Automatisk luftvärmarreglering, ATC, avancerad IP 54, 1 x 230 V, 2 A. ATDZ331 Beställningsexempel Fläktluftvärmare Storlek (a_) 31,32, 33, 42, 43, 52, 53, 63 Effektvariant (_a) 31, 32, 33, 42, 43, 52, 53, 63 1 = Högtempererat vatten, lågt t, 1rr 2 = Lågtempererat vatten, högt t, 2rr 3 = Lågtempererat vatten, högt t, 3rr Motor (b) 1 = 1 x 230 V, Hz Material (c) Reglering (d) C = Cbox Konstruktionssiffra (e) 3 = Intern kod ATDAaa1cCe Temperaturgivare, IP 30 Ventil med ställdon, öppen/stängd ATDZ174 IP 54, 1 x 230 V, temperaturområde 2110 C, kvs 4,0, on/off, tid 10 sekunder. Bruksanvisning Monterings installations och skötselanvisningar. Rätten till ändringar förbehålls. 23

25 Installationspaket Fbox Fbox innehåller: Blandningsdel för uteluft ATDZ01bb Spjällställdon ATDZ271 Med Cbox ATDZ274 Frysskyddstermostat ATDZ261 Med Cbox ATDZ264 Funktion Vid start öppnar vätskeventil innan spjällmotor och fläkt startar. När reglerenheten registrerar en för låg temperatur från frysskyddstermostaten stänger först uteluftsspjället. Höjs inte returtemperaturen stoppar fläktmotorn och vätskeventilen öppnar samtidigt som larmsignal utgår. Frysskyddstermostaten är monterad på värmarens returledning. FBox kombineras lämpligast med CBox som har färdiga anslutningar för frysskyddstermostat och spjäll motor. FBox kan även kombineras med Abox. För att under lätta inkoppling bör då kopplingsenhet ATDZ30 användas, se tillbehör, styr och reglerutrustning. Vid utlöst frysskydd stänger spjället och motorn stoppar, samtidigt som vätskeventilen öppnar. Beställningsexempel Blandningsdel Storlek (aa) 30, 40, Typ (b) A = för installationspaket Abox C = för installationspaket Cbox Konstruktionssiffra (c) 3 = Intern kod ATDZaaFbc Komplett leverans av Fbox innehåller: Blandningsdel för uteluft bb = önskad storlek: 30, 40, Frysskyddstermostat Spjällställdon ATDZ01bb ATDZ261 ATDZ271 Bruksanvisning Monterings, installations och skötselanvisningar. 24

26 Tillbehör för ATD(A,G,C) Tillbehör för Fläktluftvärmare ATDA Fläktluftvärmare ATDG Fläktluftvärmare /Fläktluftkylare ATDC Takkonsol ATDZ10bb, s. 27 Fläktluftvärmare ATD(A,G) alt. Fläktluftkylare/värmare ATDC Väggkonsol ATDZ03bb, s. 27 Distanskonsol till blandningsdel, sats ATDZ05bb, s. 27 Blandningsdel med filter ATDZ01bb, s. 26 Extra luft rikt are ATDZ09bb, s. 27 Spakställdon till bland ningsdel ATDZ12, s. 26 Returluftsdel med filter ATDZ02bb, s. 26 Rätten till ändringar förbehålls. 25

27 Tillbehör för ATD(A,G,C) Blandningsdel med filter, ATDZ01bb Består av ett vitlackerat hölje, samma typ som till fläktluftvärmaren, invändigt värmeisolerat med obrännbar isolering. Spjället är oisolerat. Blandningsdelen har ett kortveckat filter av engångstyp, som enkelt kan bytas via inspektionsluckan på över eller undersidan. Filtermaterialet är flamskyddad polyester i filterklass G85 enligt VVS AMA 98 (EU3 enl. EUROVENT 4/5). Ett sektorspjäll reglerar luftströmmen genom inloppsöppningarna för ute resp. återluft. Spjället är ej helt tätslutande. Spjällaxeln skjuter ut på blandningsdelens båda sidor så att ställdon kan placeras på valfri sida. Max. vridmoment för styrning av spjället är 0.5 Nm för samtliga storlekar. Blandningsdelen monteras normalt med horisontell spjällaxel. Om risk ej finns för fastfrysning av spjället kan blandningsdelen monteras med vertikal spjällaxel. Blandningsdelen skruvas fast vid apparaten med medlevererade skruvar. På inloppssidan finns frigående hål i konsoler för blandningsdelens fastsättning på vägg. Upphängningsdon av varmförzinkad stålplåt samt skruvar för fastsättning i blandningsdelens framkant medlevereras. OBS! När blandningsdelen i kallt klimat kombineras med automatisk fläktreglering, måste frysskyddstermostat ATDZ261 och spjälldon ATDZ271 användas. Returluftsdel med filter, ATDZ02bb Består av ett vitlackerat oisolerat hölje, samma typ som till fläktluftvärmaren. Levereras färdigmonterad. Returluftdelen har ett kortveckat filter av engångstyp, som enkelt kan bytas via inspektionsluckan på framsidan. Filtermaterialet är flamskyddad polyester i filterklass G85 enl. VVS AMA 98 (EU3 enl. EUROVENT 4/5). För anslutning på luftsidan finns en stos som passar mot cirkulär kanalstandard SIS Med returluftdelen fås dels ett filter, dels ökad luftcirkulation med påmonterad kanal då temperaturgradienten i lokalen utnyttjas för maximal uppvärmning. B C 4 X ØD A C E 2 st takfästen ingår i leveransen. A D Storlek Mått (mm) Vikt (bb) A B C D E (kg) Blandningsdelen visas här underifrån. B 4 X Storlek Mått (mm) Vikt (bb) A B C D E (kg) Ø14 Spakställdon till blandningsdel, ATDZ12 Till blandningsdel ATDZ01bb. För manuell reglering av luftströmmen genom inloppsöppningarna för ute respektive återluft. Tillverkad i varmförzinkad stålplåt med låsratt för fixering i önskat läge. 26

28 Väggkonsol, sats, ATDZ03bb För fastsättning på vägg av fläktluftvärmare utan blandningsdel eller returluftdel. Konsolen levereras i par om 2 st som skruvas fast vid apparatens inloppssida. Fästskruvar medlevereras. Konsolen är tillverkad av rörstål och målad i ljusgrå kulör. Distanskonsol till blandningsdel, sats, ATDZ05bb För upphängning av apparat med blandningsdel vid intag av återluft från baksidan. Konsolen levereras i par om 2 st. Skruv och mutter för montering medlevereras. Konsolen är tillverkad av plattstång och målad i ljusgrå kulör. 100 ø15 ø10 A B A B C Storlek Mått (mm) Vikt, kg (bb) A B C per par Storlek Mått (mm) Vikt, kg (bb) A B per par , ,5 60 Extra luftriktare, ATDZ09bb Består av en ram och ett antal vridbara blad. Ram och luftriktarblad är tillverkade av anodiserad aluminium. Monteras på fläktluftvärmaren med plåtskruv som medlevereras. OBS! Horisontell luftriktare ingår i fläktluftvärmaren ATD. 55 B Takkonsol, sats, ATDZ10bb För upphängning i tak av fläktluftvärmare utan blandningsdel eller returluftdel. Konsolen levereras i par om 2 st som skruvas fast vid apparatens inloppssida. Fästskruvar medlevereras. Konsolen är tillverkad av rörstål och målad i ljusgrå kulör. C A A B Storlek Mått (mm) Vikt (bb) A B (kg) Storlek Mått (mm) Vikt, kg (bb) A B C per par Rätten till ändringar förbehålls. 27

29 Styr & reglerutrustning, översikt Styr och reglerutrustning Automatisk fläktreglering, enkel, FHC ATDZ154 s. 29 Automatisk luftvärmar reglering, avancerad, ATC ATDZ331 s. 29 Automatisk fläktreglering, FCC1 ATDZ381 s. 30 Tillbehör, styr och reglerutrustning Varvtalsomkopplare ATDZ131 s. 31 Ventil med termiskt ställdon ATDZ173 s. 31 Ventil med ställdon ATDZ174 s. 31 Rumstermostat för fläktdrift ATDZ183 s. 31 Rumstermostat för fläktdrift ATDZ193 s. 31 Fjärrstyrning till ATC ATDZ214 s. 32 Tidur till ATC ATDZ223 s. 32 Varvtalsomkopplare ATDZ243 s. 32 Transformator ATDZ253 s. 32 Frysskyddstermostat ATDZ261 s. 33 Spjällställdon ATDZ271 s. 33 Kopplingsenhet ATDZ301 s. 33 Temperaturgivare RG Fukt ATDZ3 ATDZ352 s

30 Styr & reglerutrustning Automatisk fläktreglering FHC1, enkel, ATDZ154 Ingår i installationspaket BBox. Fläktregleringen (ATDZ154) reglerar fläktvarvtalet automatiskt i tre steg beroende på värmebehov och stoppar fläkten då inget värmebehov föreligger. Automatisk fläktreglering styr även vätskeventilen (ATDZ173, ATDZ174) mellan öppet och stängt läge. Önskad temperatur ställs in på den invändiga potentiometern. Temperaturgivaren som levereras separat ingår. Fläktvarvtalet kan ställas manuellt i tre lägen alternativt stoppas med touch knapparna på locket. En kontrollampa visar när ventilen är öppen. Detaljerad teknisk reglerbeskrivning: Vid omgivande lufttemperatur 0,4 C under inställt börvärde startar fläkten på lägsta inkopplat varvtal. Vid 0,5 C under inställt börvärde öppnar inkopplad vattenventil. Vid 1,5 C under inställt börvärde växlar fläkten till mellanvarv talet. Vid 2,5 C under inställt börvärde växlar fläkten till högsta inställt varvtal. Automatisk fläktreglering levereras som löst tillbehör. Skyddsklass IP 54. Temperaturgivare IP 30. Spänning 1 x 230 V. Ström max 2 A. Automatisk luftvärmarreglering ATC, avancerad, ATDZ331 Ingår i installationspaket CBox. Luftvärmarregleringen (ATDZ33) reglerar fläktvarvtalet automatiskt i tre steg beroende på värmebehovet och stoppar fläkten då inget värmebehov föreligger. Regleringen styr även vätskeventilen (ATDZ173 eller ATDZ174) mellan öppet och stängt läge. Önskad temperatur ställs in via knapp på locket, om regleringen ska styra mot en alternativ temperatur via tidur (ATDZ22) ställs även den temperaturen in. Regleringen är förberedd för frysskyddsfunktion, vilket innebär att den har en ingång för frysskyddstermostat (ATDZ264). Den styr även spjällmotorn (ATDZ274) från öppet till stängt läge, ställbart 0 100% friskluft. Detaljerad teknisk reglerbeskrivning: Vid omgivande lufttemperatur 0,4 C under inställt börvärde startar fläkten på lägsta inkopplat varvtal. Vid 0,5 C under inställt börvärde öppnar inkopplad vattenventil. Vid 1,5 C under inställt börvärde växlar fläkten till mellanvarv tal. Vid 2,5 C under inställt börvärde växlar fläkten till högsta inställt varvtal. Motsvarande värden för 010 V signal är: 1,5 V 2 V 5 V 8 V. Som tillbehör finns fjärrstyrning via kabel (ATDZ214). Varvtalsregleringen kan styras från en 010 V signal (DUC). Utgång för en extern fellarmssignal finns. Inställd temperatur visas på en display. Automatisk luftvärmarreglering ATC levereras monterad på luftvärmaren. Skydsklass IP 54. Temperaturgivaren levereras löst, IP 30. Spänning 1 x 230 V. Ström max 2 A Rätten till ändringar förbehålls. 29

31 Styr & reglerutrustning Automatisk fläktreglering FCC1, ATDZ381 Varvtalsregleringen ATDZ381 är en mikroprocessorbaserad regulator som reglerar fläktvarvtalet automatiskt i tre steg och en vätskeventil (ATDZ174) styr automatiskt efter uppmätt temperatur kontra inställt börvärde. FCC1 reglerar både i kyl respektive värmemode. Temperaturen på vätskan mäts med en anliggningsgivare (montage med slangklämma) och FCC1 avgör utifrån denna temperatur och inställda börvärde om värmemode eller kylmode ska aktiveras. Temperaturgivare och anliggningsgivare ingår i leverans av ATDZ381. Fjärrstyrning (ATDZ214) kan med fördel monteras tillsammans med ATDZ381. Fläktvarvtalet kan ställas manuellt i tre lägen alternativt stoppas med touchknappararna på locket. En kontrollampa visar när ventil är öppen. Automatisk fläktreglering levereras som löst tillbehör. Skyddsklass IP 54. Temperaturgivare IP 30. Anliggningsgivare IP. Spänning 1 x 230 V. Ström max 2A. 30
