1 Profihopper zdrive Profihopper idrive Profihopper 4WDi Silbermedaille illele Silbermedaille

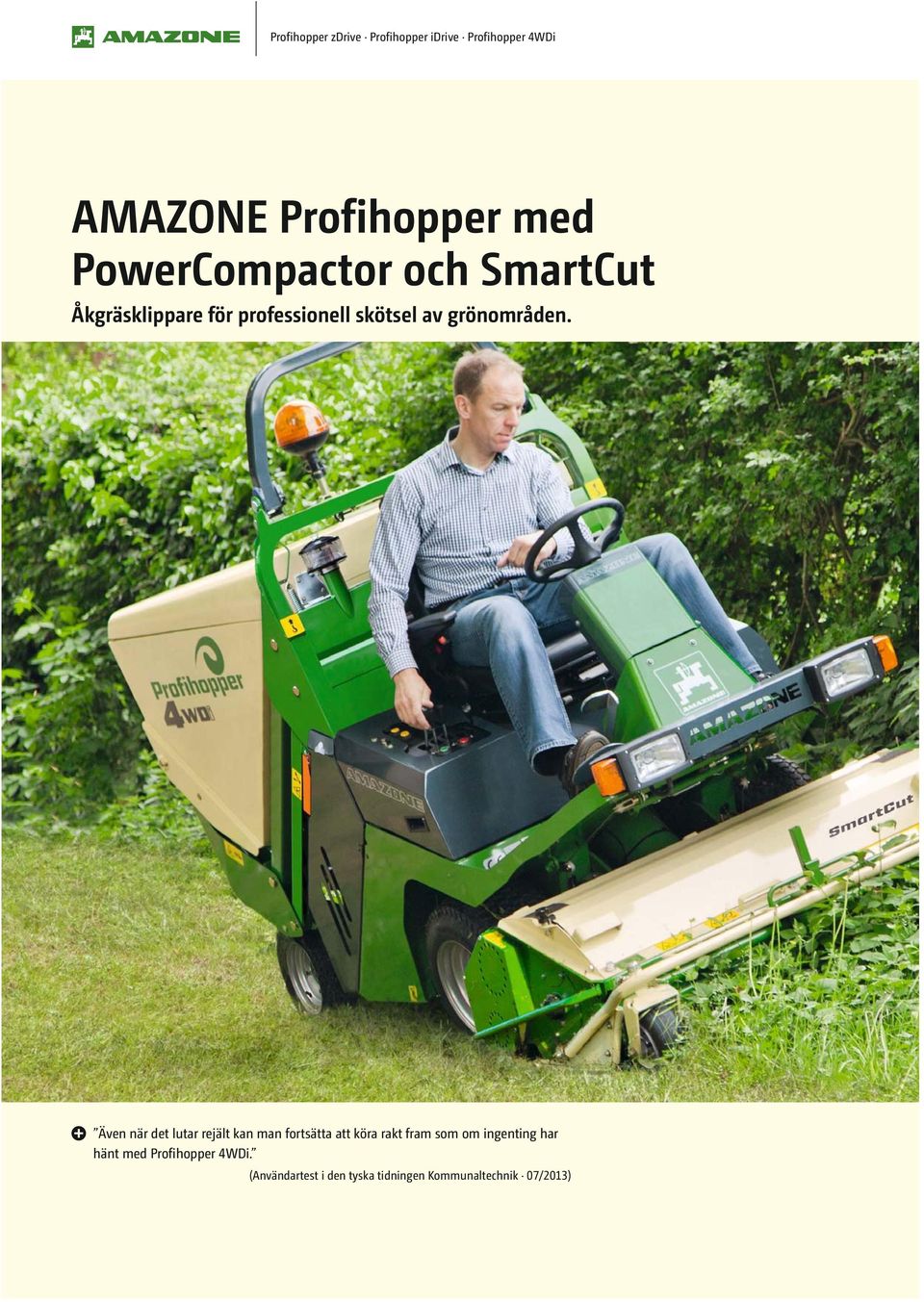

2 Profihopper zdrive Profihopper idrive Profihopper 4WDi AMAZONE Profihopper med PowerCompactor och SmartCut Åkgräsklippare för professionell skötsel av grönområden. Även när det lutar rejält kan man fortsätta att köra rakt fram som om ingenting har hänt med Profihopper 4WDi. (Användartest i den tyska tidningen Kommunaltechnik 07/2013)

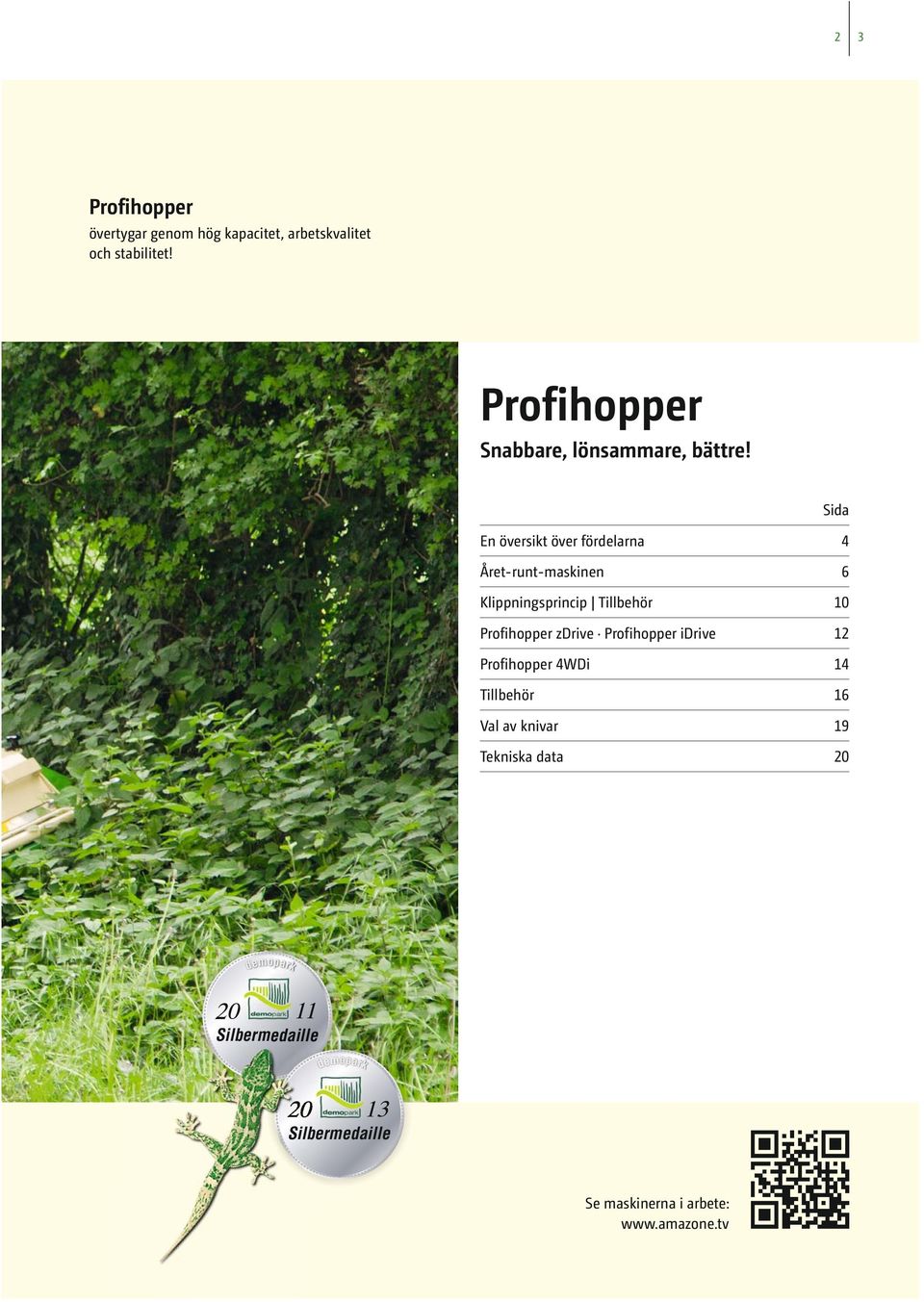

3 2 3 Profihopper övertygar genom hög kapacitet, arbetskvalitet och stabilitet! Profihopper Snabbare, lönsammare, bättre! Sida En översikt över fördelarna 4 Året-runt-maskinen 6 Klippningsprincip Tillbehör 10 Profihopper zdrive Profihopper idrive 12 Profihopper 4WDi 14 Tillbehör 16 Val av knivar 19 Tekniska data 20 Silbermedaille ille Silbermedaille Se maskinerna i arbete:

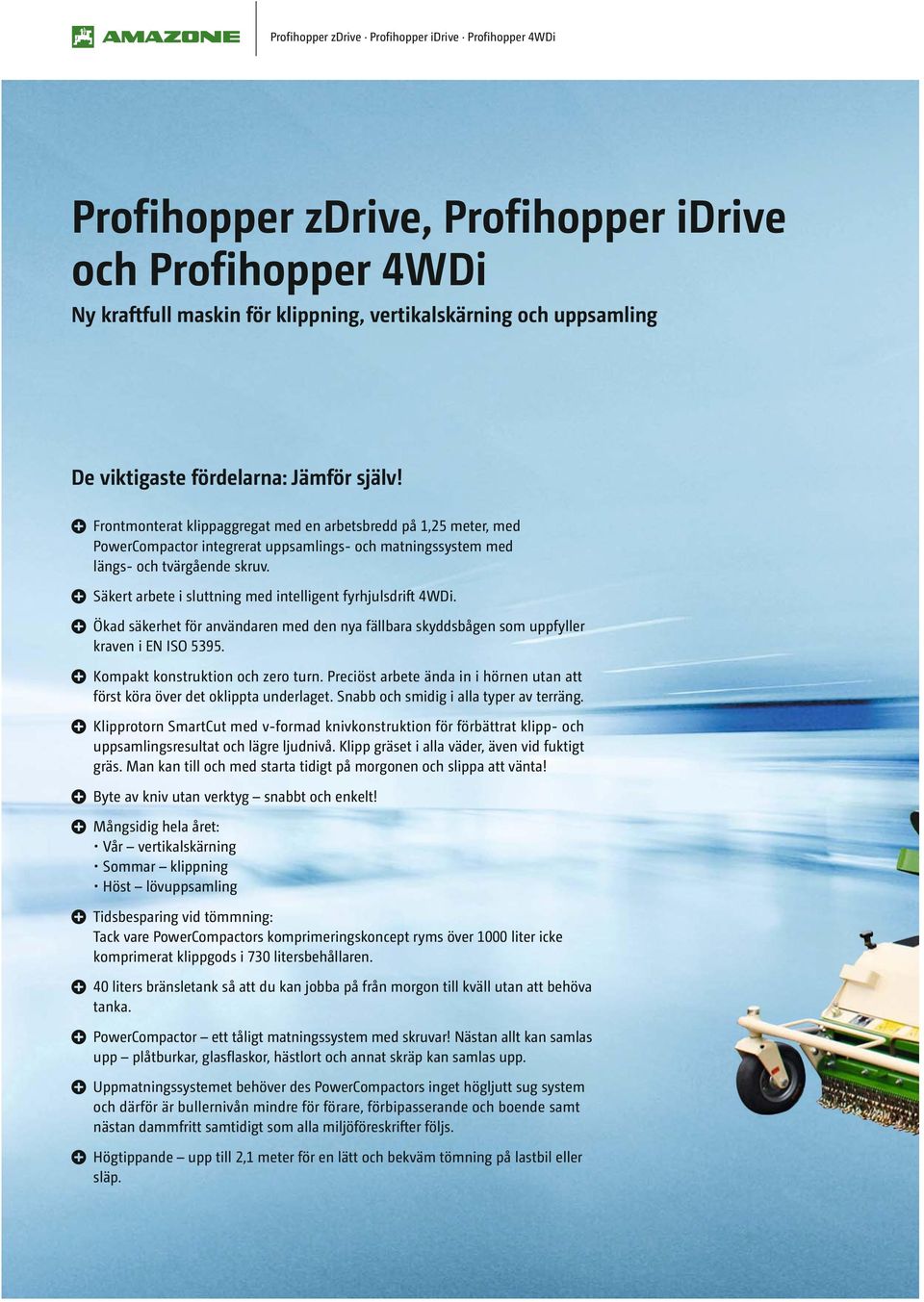

4 Profihopper zdrive Profihopper idrive Profihopper 4WDi Profihopper zdrive, Profihopper idrive och Profihopper 4WDi Ny kraftfull maskin för klippning, vertikalskärning och uppsamling De viktigaste fördelarna: Jämför själv! Frontmonterat klippaggregat med en arbetsbredd på 1,25 meter, med PowerCompactor integrerat uppsamlings- och matningssystem med längs- och tvärgående skruv. Säkert arbete i sluttning med intelligent fyrhjulsdrift 4WDi. Ökad säkerhet för användaren med den nya fällbara skyddsbågen som uppfyller kraven i EN ISO Kompakt konstruktion och zero turn. Preciöst arbete ända in i hörnen utan att först köra över det oklippta underlaget. Snabb och smidig i alla typer av terräng. Klipprotorn SmartCut med v-formad knivkonstruktion för förbättrat klipp- och uppsamlingsresultat och lägre ljudnivå. Klipp gräset i alla väder, även vid fuktigt gräs. Man kan till och med starta tidigt på morgonen och slippa att vänta! Byte av kniv utan verktyg snabbt och enkelt! Mångsidig hela året: Vår vertikalskärning Sommar klippning Höst lövuppsamling Tidsbesparing vid tömmning: Tack vare PowerCompactors komprimeringskoncept ryms över 1000 liter icke komprimerat klippgods i 730 litersbehållaren. 40 liters bränsletank så att du kan jobba på från morgon till kväll utan att behöva tanka. PowerCompactor ett tåligt matningssystem med skruvar! Nästan allt kan samlas upp plåtburkar, glasflaskor, hästlort och annat skräp kan samlas upp. Uppmatningssystemet behöver des PowerCompactors inget högljutt sug system och därför är bullernivån mindre för förare, förbipasserande och boende samt nästan dammfritt samtidigt som alla miljöföreskrifter följs. Högtippande upp till 2,1 meter för en lätt och bekväm tömning på lastbil eller släp.

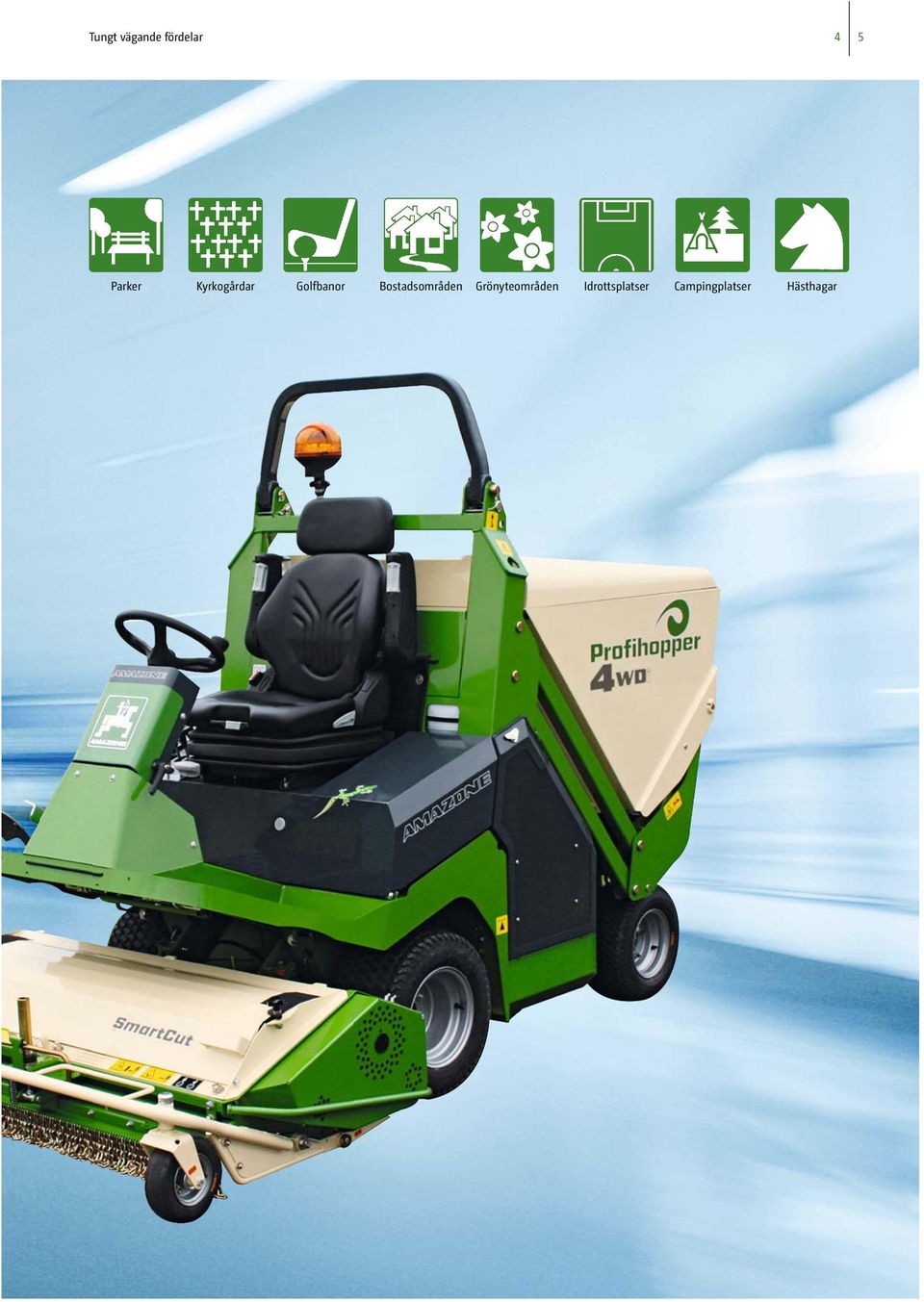

5 Tungt vägande fördelar 4 5 Parker Kyrkogårdar Golfbanor Bostadsområden Grönyteområden Idrottsplatser Campingplatser Hästhagar

6 Profihopper zdrive Profihopper idrive Profihopper 4WDi Profihopper året runt Vertikalskärning och klippning Klippenhet och uppsamlingsbehållare: bättre än såhär blir det inte. Alla som testade var rörande överens: Den 1,25 m breda rotorklipparen får verkligen jobbet gjort. (Användartest i den tyska tidningen Kommunaltechnik 07/2013)

7 Året-runt-maskinen 6 7 Klippning Profihopper klarar jobbet vid nästan alla väder och vegetationsförhållanden. Klipp- och vertikalklippsystemet hos AMAZONE är en garanti för vårdade grönområden. Arbetet kan påbörjas oavsett om solen skiner, eller tidigt på morgonen vid när det är dagg i gräset. Profihopper påverkas inte av om gräset är fuktigt, extra högt eller är tjockt den levererar alltid ett resultat i toppklass. Vertikalskärning Med AMAZONE Profihopper kan du också vertikalskära effektivt. Vertikalkniven, som monteras snabbt och utan verktyg, skär av grästorv och gallrar gräsytan. Det filtaktiga grässkiktet kammas ut och samlas upp samtidigt som stödrullen trycker till marken. Genom vertikalskärning förbättras ljus- luft- och vatten- och näringsförhållandena, vilket leder till en sundare markstruktur. Stödrulle Stödrullen trycker till gräset direkt efter klippningen, vilket stärker rötterna och ger en kraftig och vacker gräsmatta. Mulching Tack vare knivarnas speciella montering på rotorn klipps gräset av flera gånger och hackas. För mulching monteras enkelt mulching plåten på klippenheten och klippresterna fördelas jämt över hela den klippta ytan. Viktiga näringsämnen ges på detta sätt tillbaka till marken. Extra bra när man klipper runt träd och flaggstänger. Med den hydrauliska servostyrningen går det som en dans. (Användartest i den tyska tidningen Kommunaltechnik 07/2013)

8 Profihopper zdrive Profihopper idrive Profihopper 4WDi Profihopper året runt Uppsamling och luftning De flesta som körde den tyckte att de satt bra. (Användartest i den tyska tidningen Kommunaltechnik 07/2013) Stor behållare

9 Året-runt-maskinen 8 9 Både uppsamling och transport av både klipp och löv fungerar mycket bra, även när det är blött ute. (Användartest i den tyska tidningen Kommunaltechnik 07/2013) Löv uppsamling Tack vare den extremt kraftfulla sug effekt som knivarnas rotation skapar, samlas nästan allt upp (löv, kastanjer, ekollon osv.). Knivarna sönderdelar materialet vilket underlättar komprimeringen i behållaren. I början på våren ligger ofta rester av höstens löv som en matta på marken och gräset har svårt att växa. För att optimera grästillväxten kan lövmattan samlas upp och gräsmattan luftas genom att montera vertikalknivar mellan klippknivarna. Samla skräp Uppsamlingssystemet är tåligt, så även uppsamling av burkar, flaskor, papper och annat skräp som kan finnas i parker och andra fritidsanläggningar utgör inget problem. Samla upp spillning Friska djur tack vare välvårdade betesmarker. Profihopper klipper hästhagar och samlar upp spillningen i ett moment.

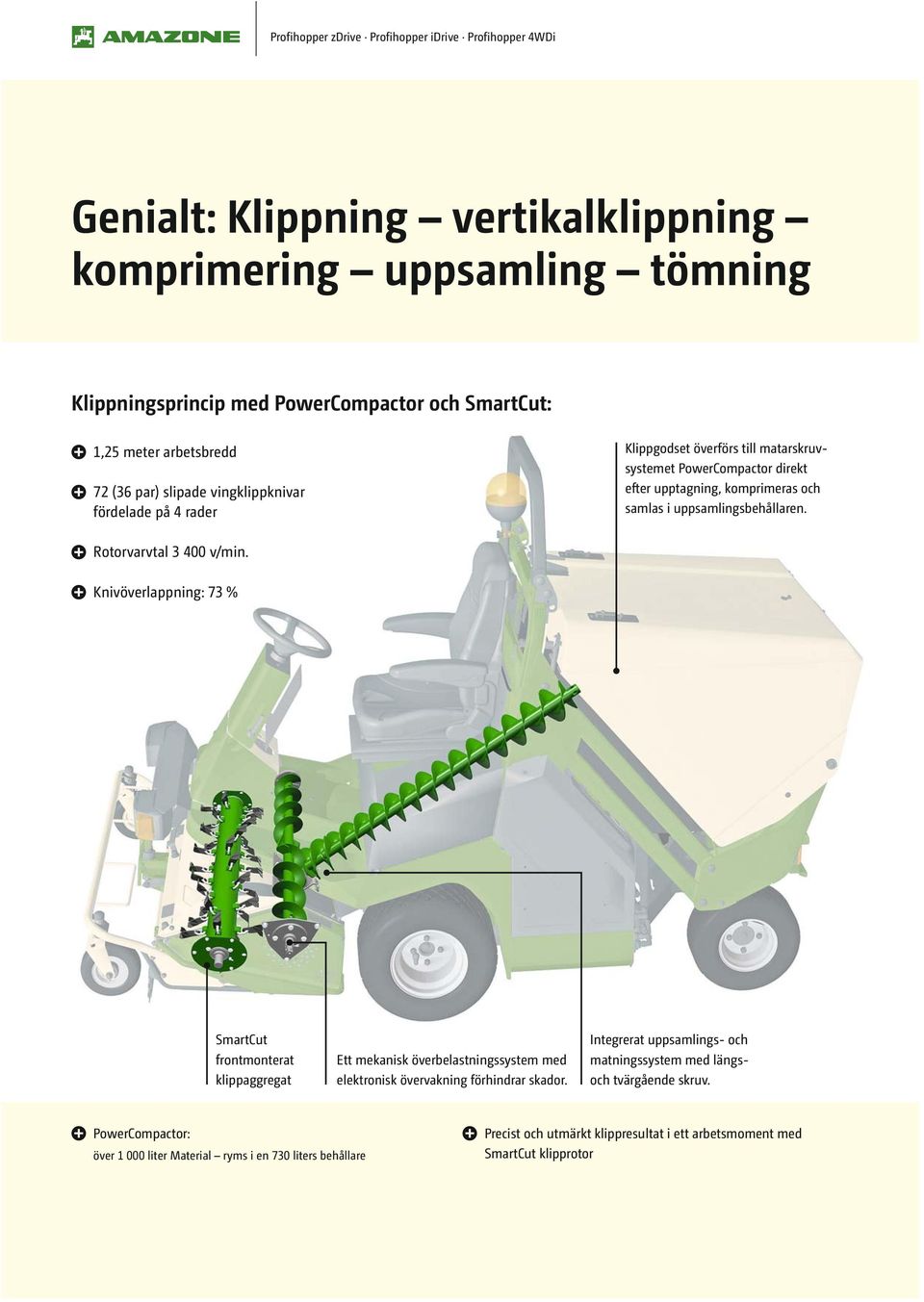

10 Profihopper zdrive Profihopper idrive Profihopper 4WDi Genialt: Klippning vertikalklippning komprimering uppsamling tömning Klippningsprincip med PowerCompactor och SmartCut: 1,25 meter arbetsbredd 72 (36 par) slipade vingklippknivar fördelade på 4 rader Klippgodset överförs till matarskruvsystemet PowerCompactor direkt efter upptagning, komprimeras och samlas i uppsamlingsbehållaren. Rotorvarvtal v/min. Knivöverlappning: 73 % SmartCut frontmonterat klippaggregat Ett mekanisk överbelastningssystem med elektronisk övervakning förhindrar skador. Integrerat uppsamlings- och matningssystem med längsoch tvärgående skruv. PowerCompactor: över liter Material ryms i en 730 liters behållare Precist och utmärkt klippresultat i ett arbetsmoment med SmartCut klipprotor

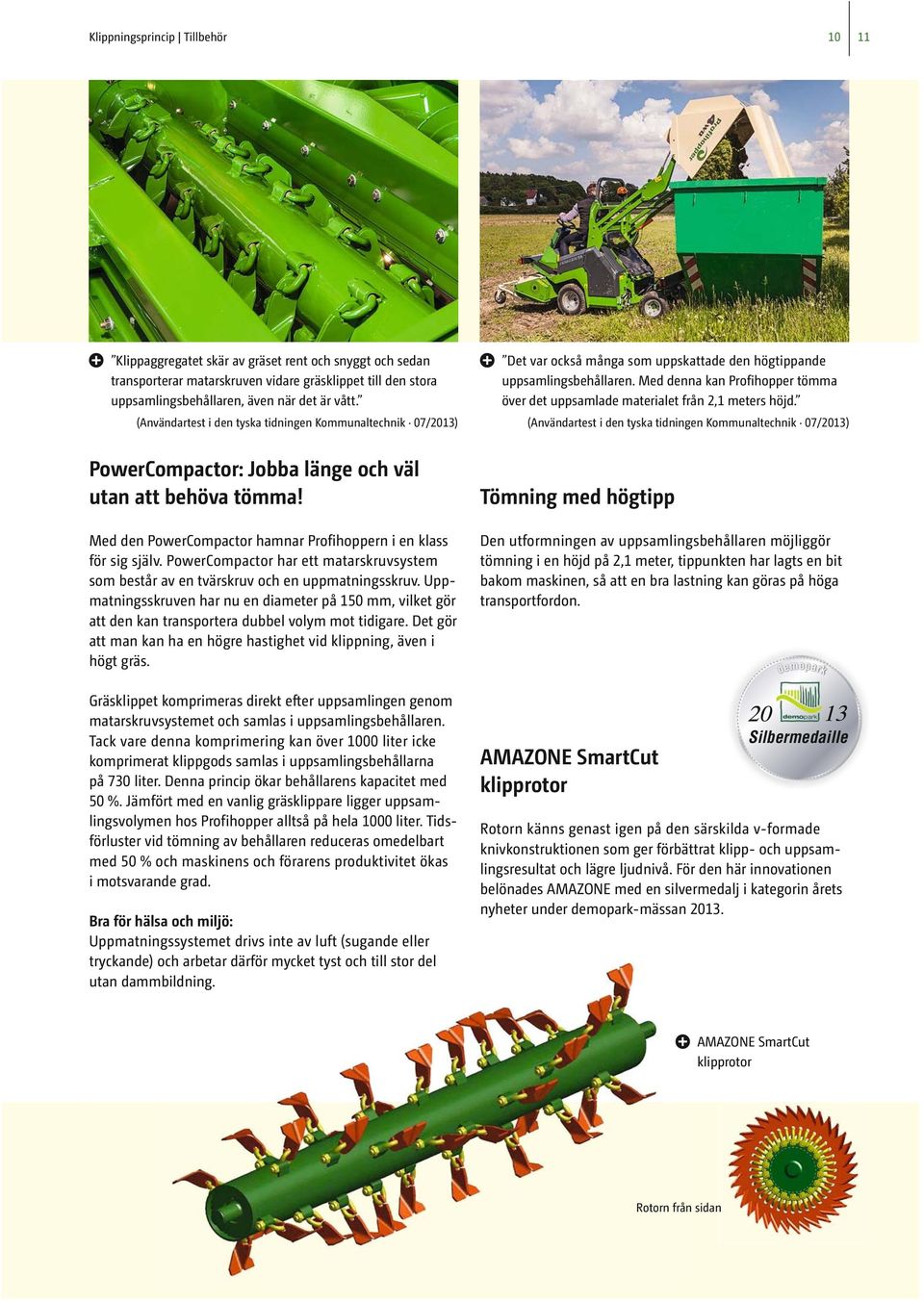

11 Klippningsprincip Tillbehör Klippaggregatet skär av gräset rent och snyggt och sedan transporterar matarskruven vidare gräsklippet till den stora uppsamlingsbehållaren, även när det är vått. (Användartest i den tyska tidningen Kommunaltechnik 07/2013) Det var också många som uppskattade den högtippande uppsamlingsbehållaren. Med denna kan Profihopper tömma över det uppsamlade materialet från 2,1 meters höjd. (Användartest i den tyska tidningen Kommunaltechnik 07/2013) PowerCompactor: Jobba länge och väl utan att behöva tömma! Med den PowerCompactor hamnar Profihoppern i en klass för sig själv. PowerCompactor har ett matarskruvsystem som består av en tvärskruv och en uppmatningsskruv. Uppmatningsskruven har nu en diameter på 150 mm, vilket gör att den kan transportera dubbel volym mot tidigare. Det gör att man kan ha en högre hastighet vid klippning, även i högt gräs. Tömning med högtipp Den utformningen av uppsamlingsbehållaren möjliggör tömning i en höjd på 2,1 meter, tippunkten har lagts en bit bakom maskinen, så att en bra lastning kan göras på höga transportfordon. Gräsklippet komprimeras direkt efter uppsamlingen genom matarskruvsystemet och samlas i uppsamlingsbehållaren. Tack vare denna komprimering kan över 1000 liter icke komprimerat klippgods samlas i uppsamlingsbehållarna på 730 liter. Denna princip ökar behållarens kapacitet med 50 %. Jämfört med en vanlig gräsklippare ligger uppsamlingsvolymen hos Profihopper alltså på hela 1000 liter. Tidsförluster vid tömning av behållaren reduceras omedelbart med 50 % och maskinens och förarens produktivitet ökas i motsvarande grad. Bra för hälsa och miljö: Uppmatningssystemet drivs inte av luft (sugande eller tryckande) och arbetar därför mycket tyst och till stor del utan dammbildning. AMAZONE SmartCut klipprotor Silbermedaille Rotorn känns genast igen på den särskilda v-formade knivkonstruktionen som ger förbättrat klipp- och uppsamlingsresultat och lägre ljudnivå. För den här innovationen belönades AMAZONE med en silvermedalj i kategorin årets nyheter under demopark-mässan AMAZONE SmartCut klipprotor Rotorn från sidan

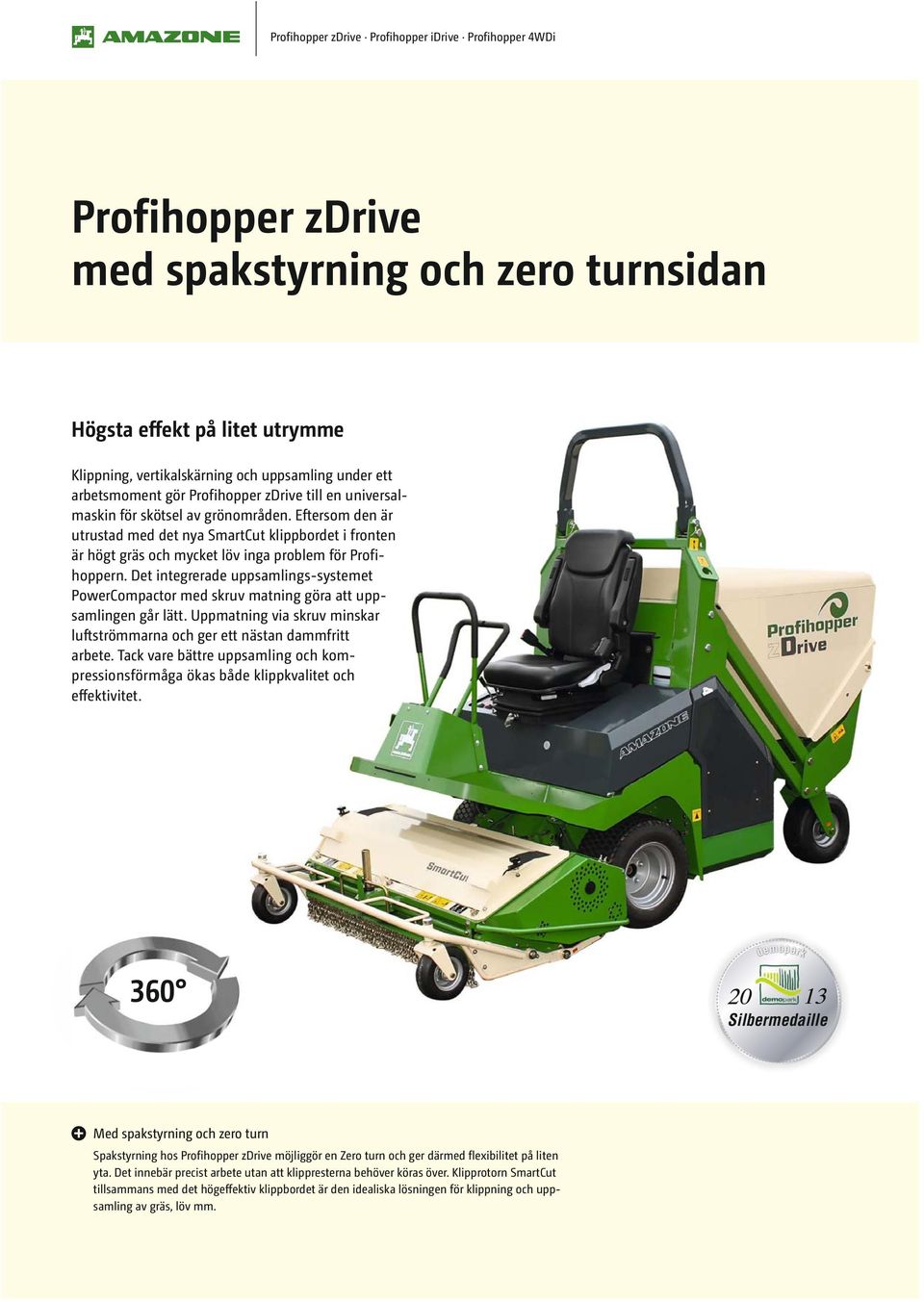

12 Profihopper zdrive Profihopper idrive Profihopper 4WDi Profihopper zdrive med spakstyrning och zero turnsidan Högsta effekt på litet utrymme Klippning, vertikalskärning och uppsamling under ett arbetsmoment gör Profihopper zdrive till en universalmaskin för skötsel av grönområden. Eftersom den är utrustad med det nya SmartCut klippbordet i fronten är högt gräs och mycket löv inga problem för Profihoppern. Det integrerade uppsamlings-systemet PowerCompactor med skruv matning göra att uppsamlingen går lätt. Uppmatning via skruv minskar luftströmmarna och ger ett nästan dammfritt arbete. Tack vare bättre uppsamling och kompressionsförmåga ökas både klippkvalitet och effektivitet. 360 Silbermedaille Med spakstyrning och zero turn Spakstyrning hos Profihopper zdrive möjliggör en Zero turn och ger därmed flexibilitet på liten yta. Det innebär precist arbete utan att klippresterna behöver köras över. Klipprotorn SmartCut tillsammans med det högeffektiv klippbordet är den idealiska lösningen för klippning och uppsamling av gräs, löv mm.

13 Profihopper zdrive Profihopper idrive Profihopper idrive med ratt och 0-vändradie Bekväm och enkel att hantera För arbete under normala terrängförhållanden rekommenderas Profihopper idrive. Framhjulsdrift där framhjulen drivs med två hydraulmotorer. Den är utrustad med den nya högeffektiva klippenheten SmartCut och kännetecknas av kompakthet, effektivitet och arbetskvalitet. Den intuitiva styrningen med ratt och 0-vändradie tillhör också standardutrustning för Profihopper idrive. Silbermedaille

14 Profihopper zdrive Profihopper idrive Profihopper 4WDi Profihopper 4WDi med intelligent fyrhjulsdrift och 0-vändradie Säker i all slags terräng På Profihopper 4WDi styrs varvtalet hos de fyra hjul individuellt beroende på rattposition och framåthastighet. Framhjulens varvtal styrs beroende på positionen hos de båda bakre hjulen detta gör att fordonet kan svängas på plats (0-vändradie). Ökad vändförmåga vid all användning, särskilt i sluttning, ger effektivt arbete. Profihopper kopplar bara in bakhjuls driften då framhjulen behöver stöd: Fyrhjulsdrift vid behov. Systemet fungerar både vid framåt/ bakåt körning. Silbermedaille illele Silbermedaille

15 Profihopper 4WDi Äkta 0-vändradie Arbeta med precision även när det lutar 4WDi-tekniken Hos Profihopper 4WDi drivs varje hjul med det varvtal som krävs beroende av framdrivningspedalens läge och rattrörelser, detta gör maskinen inte behöver några differentialspärrar. I kurvor och vid lutning kommer fördelarna med drivningen fram, eftersom varje hjul alltid drivs med optimalt varvtal. Det innebär mer säkerhet, bättre arbetskvalitet och mindre halkspår i gräsmattan. De bakre hjulen är sammankopplade med framhjulen så att framhjulen kan få stöd av bakhjulen via hydraulsystemet t.ex. vid fuktigt underlag eller vid sluttning. Det ger ett optimalt utnyttjade av motoreffekten vid all användning och skonar miljön genom reducerad bränsleförbrukning. Resultat Profihopper erbjuder massor av praktiska fördelar: Vid klippning kring hinder eller vid vändning krävs mindre yta. Framför allt vid svåra användningsförhållanden som t.ex. fuktig och hal mark eller vid arbete i kuperad terräng är den intelligenta fyrhjulsdriften nyttig för användaren. Halkrisken är minimal, eftersom varje hjul alltid drivs med optimalt varvtal. Detta leder till högre säkerhet och förbättrad arbetskvalitet som t.ex. mindre halkspår på grönområdet. Ratt Viktigt Istället för kostsamma elektriska givare som vanligtvis krävs för sådana regleringsmekanismer, används för Profihopper 4WDi ett robust, mekaniskt och relativt kostnadseffektivt system. Detta unika system gör Profihopper 4WDi till den första fyrhjulsdrivna maskinen med riktig 0-vändradie. 4WDi är utrustad med rattstyrning istället för spakstyrning vilket underlättar intuitiv styrning. Pedal

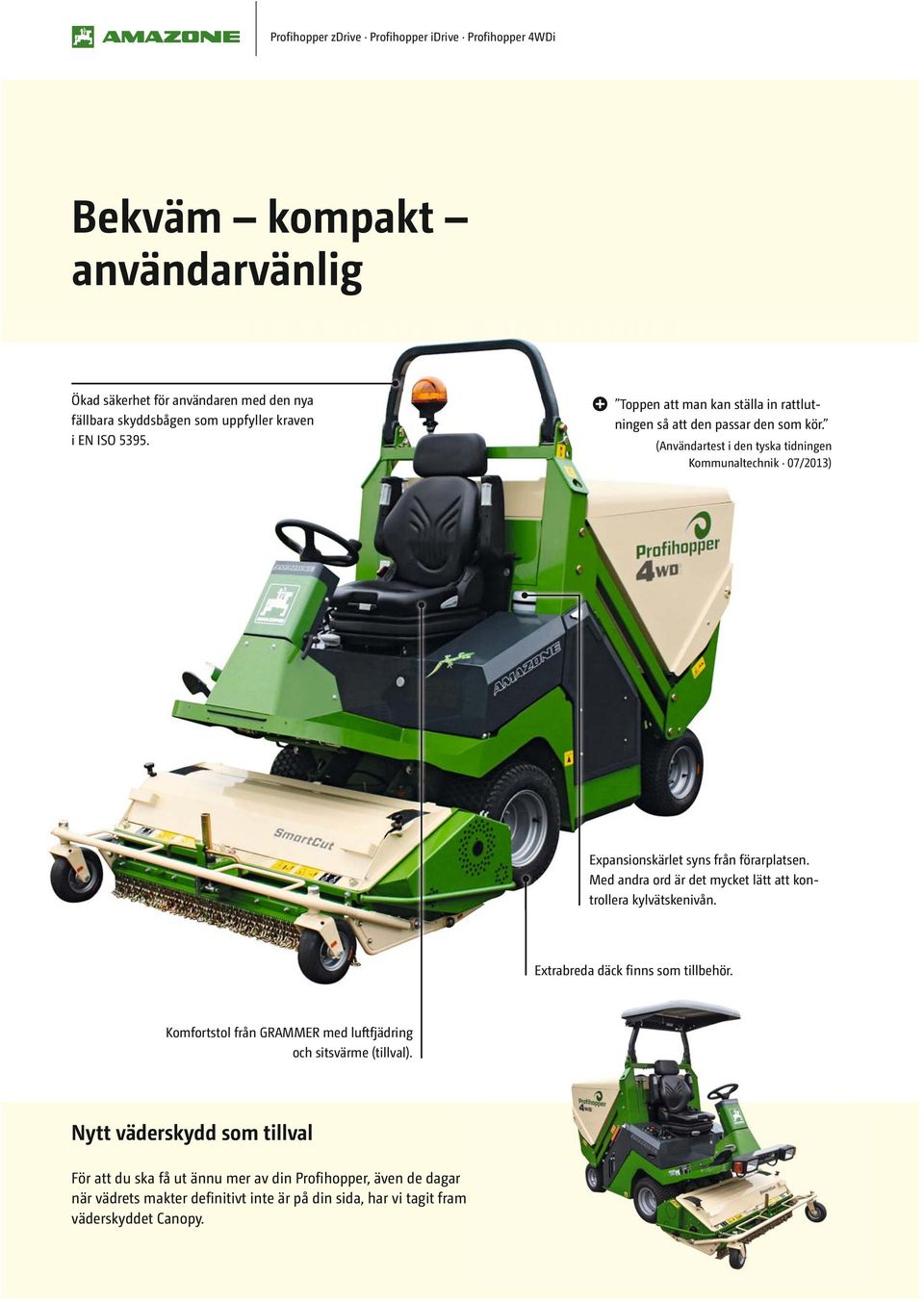

16 Profihopper zdrive Profihopper idrive Profihopper 4WDi Bekväm kompakt användarvänlig Ökad säkerhet för användaren med den nya fällbara skyddsbågen som uppfyller kraven i EN ISO Toppen att man kan ställa in rattlutningen så att den passar den som kör. (Användartest i den tyska tidningen Kommunaltechnik 07/2013) Expansionskärlet syns från förarplatsen. Med andra ord är det mycket lätt att kontrollera kylvätskenivån. Extrabreda däck finns som tillbehör. Komfortstol från GRAMMER med luftfjädring och sitsvärme (tillval). Nytt väderskydd som tillval För att du ska få ut ännu mer av din Profihopper, även de dagar när vädrets makter definitivt inte är på din sida, har vi tagit fram väderskyddet Canopy.

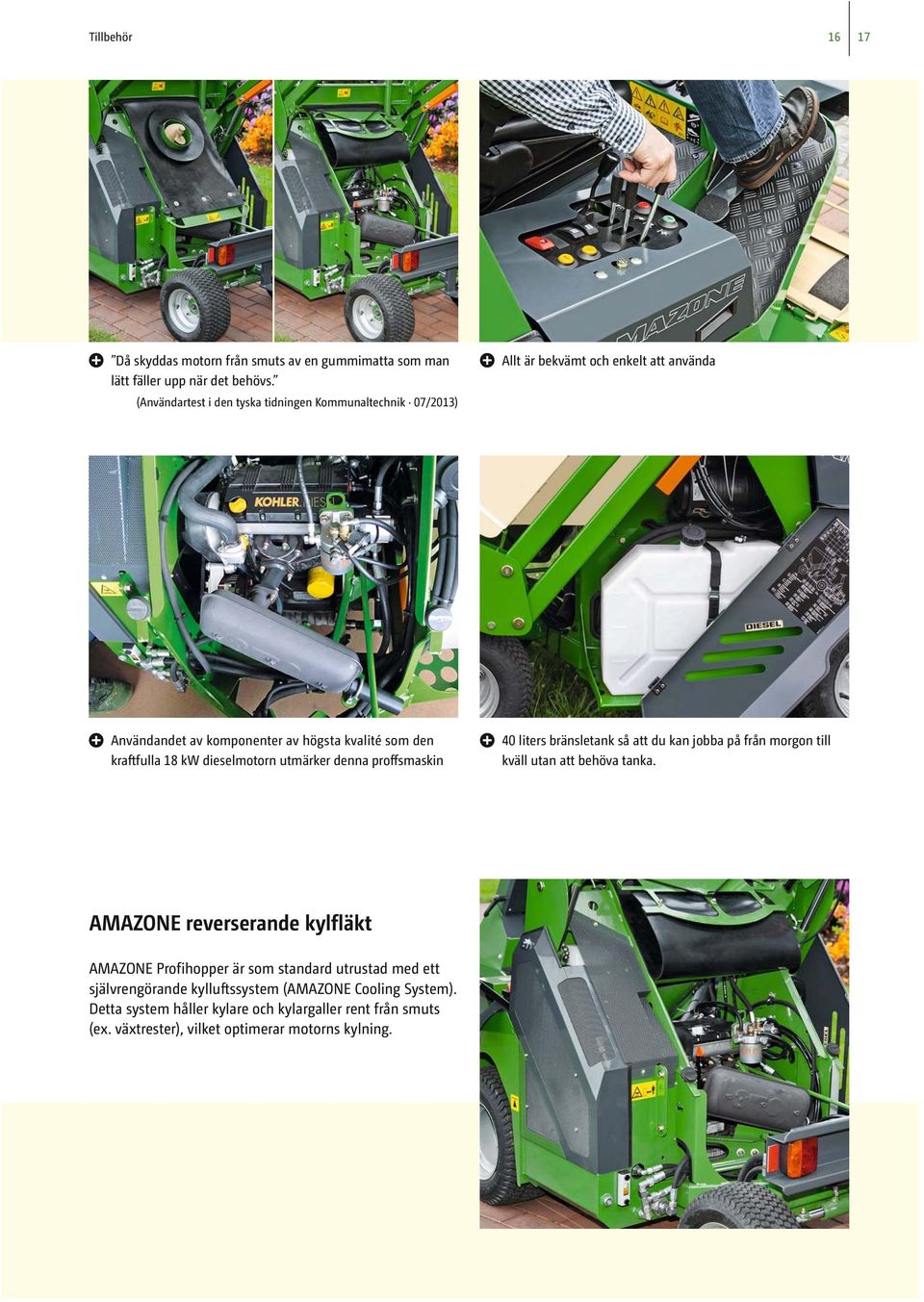

17 Tillbehör Då skyddas motorn från smuts av en gummimatta som man lätt fäller upp när det behövs. (Användartest i den tyska tidningen Kommunaltechnik 07/2013) Allt är bekvämt och enkelt att använda Användandet av komponenter av högsta kvalité som den kraftfulla 18 kw dieselmotorn utmärker denna proffsmaskin 40 liters bränsletank så att du kan jobba på från morgon till kväll utan att behöva tanka. AMAZONE reverserande kylfläkt AMAZONE Profihopper är som standard utrustad med ett självrengörande kylluftssystem (AMAZONE Cooling System). Detta system håller kylare och kylargaller rent från smuts (ex. växtrester), vilket optimerar motorns kylning.

18 Profihopper zdrive Profihopper idrive Profihopper 4WDi Enastående stabil Den stabila ramen och den robusta konstruktionen med alla mekaniska och hydrauliska element ger en utmärkt tillförlitlighet hos Profihopper. AMAZONE Profihopper 4WDi gjorde mycket väl ifrån sig i vårt tuffa användartest. Förutom det genomtänkta konceptet var det den robusta konstruktionen som föll förarna i smaken. (Användartest i den tyska tidningen Kommunaltechnik 07/2013)

19 Tillbehör Val av knivar Byte av kniv enkelt och snabbt! Det finns knivar för alla behov Knivarna är tillverkade i kraftigt och slitstarkt specialstål. Knivsystemet är inte känsligt för främmande föremål, eftersom alla knivar har separat upphängning. Val av knivar Lång vingklippkniv med egg H77 (standard) Vertikalkniv 3 mm Vertikalkniv 2 mm Kort vingklippkniv med egg H60 + vertikalkniv Gräsmatta Golfbana Parker Offentliga gräsmattor Blomsterängar och ekologiska fält Lövuppsamling Vertikalskära Vertikalskära golfbanor/rollrasen Underhåll av hagar mycket gott resultat Lång vingklippkniv med egg H77 Vertikalkniv 3 mm Vertikalkniv 2 mm Kort vingklippkniv med egg H60 + vertikalkniv

20 Tekniska data för Profihopper Typ Profihopper PH 1250 zdrive Profihopper PH 1250 idrive Profihopper PH WDi Drivsystem hydrostat, Framhjulsdrift, 2 hydromotorer och 2 hydraulpumpar hydrostat, Framhjulsdrift, 2 hydromotorer och 2 hydraulpumpar hydrostat, fyrhjulsdrift, 4 hydromotorer och 2 hydraulpumpar Vikt med klippdäck kg nettovikt kg tillåten totalvikt kg nettovikt kg tillåten totalvikt kg nettovikt kg tillåten totalvikt Styrsystem Spakstyrning; zero turn Ratt; 0-vändradie. Motor Tankinnehåll Hydraulolja Broms Klippaggregatets koppling Kohler diesel; vattenkylning; 3 cylindrar 1028 ccm; 18 KW (24,5 HK) 40 liter dieselbränsle 15 liter hydrostatisk broms och parkeringsbroms elektromagnetisk Hastighet Framåt/bakåt: 0 till 12 km/h, steglös inställning Framåt: 0 till 12 km/h, steglös inställning Bakåt: 0 till 6 km/h, steglös inställning Däck Fram: 20 x 10, PR eller 21 x 11, PR eller 20 x 12, PR Bakn: 15 x 6,00-6 4PR KEVLAR Fram: 20 x 10, PR eller 21 x 11, PR eller 20 x 12, PR Bak: 16 x 6,50-8 6PR Fram: 20 x 10, PR eller 21 x 11, PR eller 20 x 12, PR Bak: 16 x 6,50-8 4PR KEVLAR Mått med klippenhet Klippenhet Uppsamlingssystem Längd: 2,78 meter Bredd: 1,48 meter Höjd: 1,99 meter Arbetsbredd: 1,25 meter, SmartCut rotor med 72 (36 par) Lång vingklippkniv med egg H77 och/eller 36 vertikalknivar centralt placerad höjdinställning, stödhjul: 8 x PR förstärkt med kevlar Stödrulle bak, hydraulisk lyft, mulching Horisontell- och vertikal matarskruv med överbelastningsskydd Behållarvolym: 730 liter, komprimerad (motsvarar över liter material) Hydraulisk tömning med högtipp på 2,10 meter, summervarning vid full behållare Bilder, innehåll och uppgifter om tekniska data lämnas utan förbindelse! Tekniska data kan variera beroende på utrustning. Maskinbilder kan avvika från landsspecifika trafikbestämmelser. Gräsklippare Grasshopper Kombination för grässådd GBK Påbyggnadsspridare ZA-XW, 500 l behållarvolym Vintertjänstspridare E+S, l behållarvolym AMAZONE S.A. Forbach B.P , rue de la Verrerie F Forbach Cedex Tél. +33 (0) Fax +33 (0) forbach@amazone.fr Söderberg & Haak Maskin AB Industrivägen Box Staffanstorp Tel: Fax: Internet: E-post: mail@sodhaak.se MI5630 (sv_se) Printed in Germany E-post: forbach@amazone.fr
