1 338 Produktkatalog

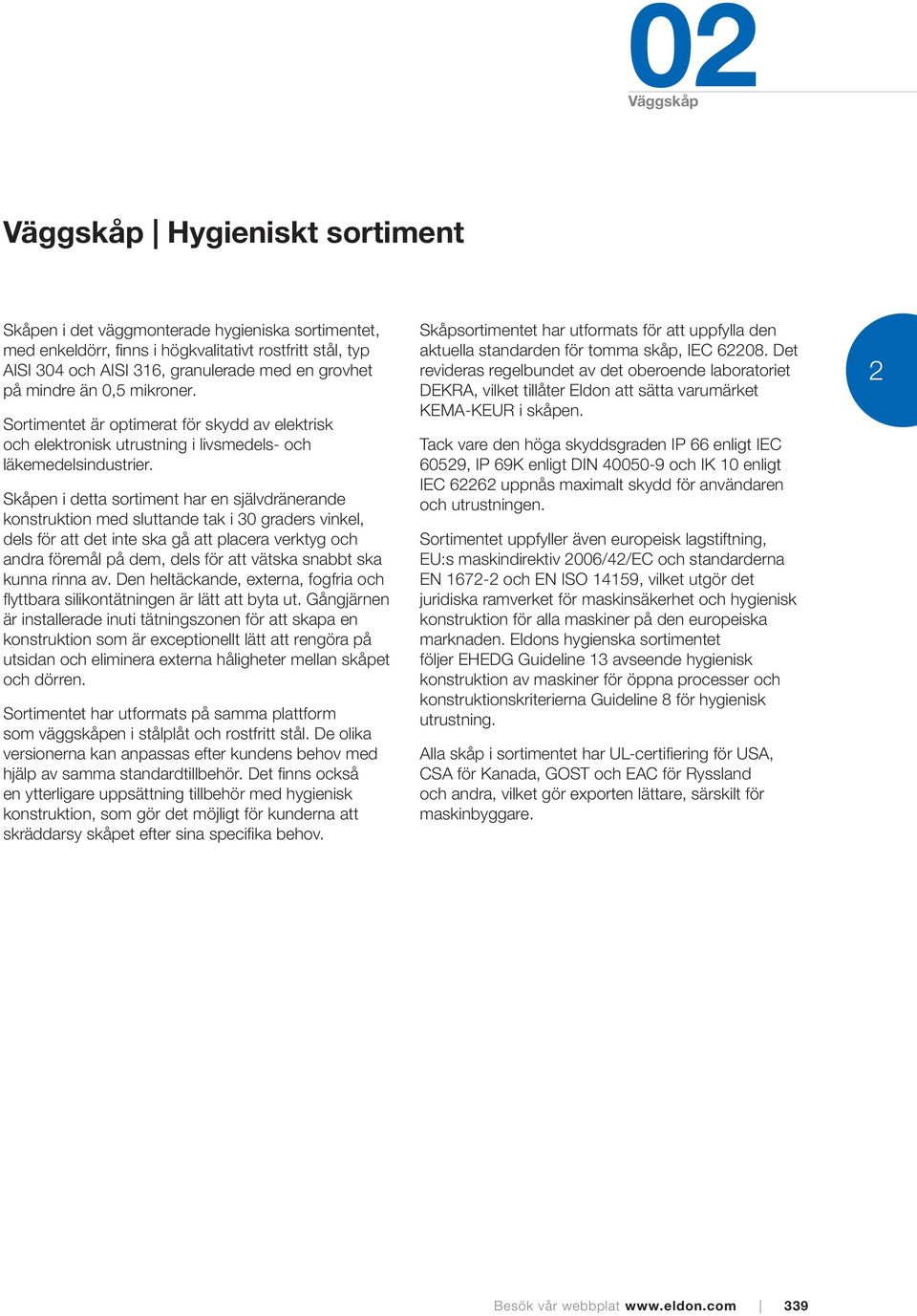

2 02 Väggskåp Väggskåp Hygieniskt sortiment Skåpen i det väggmonterade hygieniska sortimentet, med enkeldörr, finns i högkvalitativt rostfritt stål, typ AISI 304 och AISI 316, granulerade med en grovhet på mindre än 0,5 mikroner. Sortimentet är optimerat för skydd av elektrisk och elektronisk utrustning i livsmedels- och läkemedelsindustrier. Skåpen i detta sortiment har en självdränerande konstruktion med sluttande tak i 30 graders vinkel, dels för att det inte ska gå att placera verktyg och andra föremål på dem, dels för att vätska snabbt ska kunna rinna av. Den heltäckande, externa, fogfria och flyttbara silikontätningen är lätt att byta ut. Gångjärnen är installerade inuti tätningszonen för att skapa en konstruktion som är exceptionellt lätt att rengöra på utsidan och eliminera externa håligheter mellan skåpet och dörren. Sortimentet har utformats på samma plattform som väggskåpen i stålplåt och rostfritt stål. De olika versionerna kan anpassas efter kundens behov med hjälp av samma standardtillbehör. Det finns också en ytterligare uppsättning tillbehör med hygienisk konstruktion, som gör det möjligt för kunderna att skräddarsy skåpet efter sina specifika behov. Skåpsortimentet har utformats för att uppfylla den aktuella standarden för tomma skåp, IEC Det revideras regelbundet av det oberoende laboratoriet DEKRA, vilket tillåter Eldon att sätta varumärket KEMA-KEUR i skåpen. Tack vare den höga skyddsgraden IP 66 enligt IEC 60529, IP 69K enligt DIN och IK 10 enligt IEC uppnås maximalt skydd för användaren och utrustningen. Sortimentet uppfyller även europeisk lagstiftning, EU:s maskindirektiv 2006/42/EC och standarderna EN och EN ISO 14159, vilket utgör det juridiska ramverket för maskinsäkerhet och hygienisk konstruktion för alla maskiner på den europeiska marknaden. Eldons hygienska sortimentet följer EHEDG Guideline 13 avseende hygienisk konstruktion av maskiner för öppna processer och konstruktionskriterierna Guideline 8 för hygienisk utrustning. Alla skåp i sortimentet har UL-certifiering för USA, CSA för Kanada, GOST och EAC för Ryssland och andra, vilket gör exporten lättare, särskilt för maskinbyggare. 2 Besök vår webbplat 339

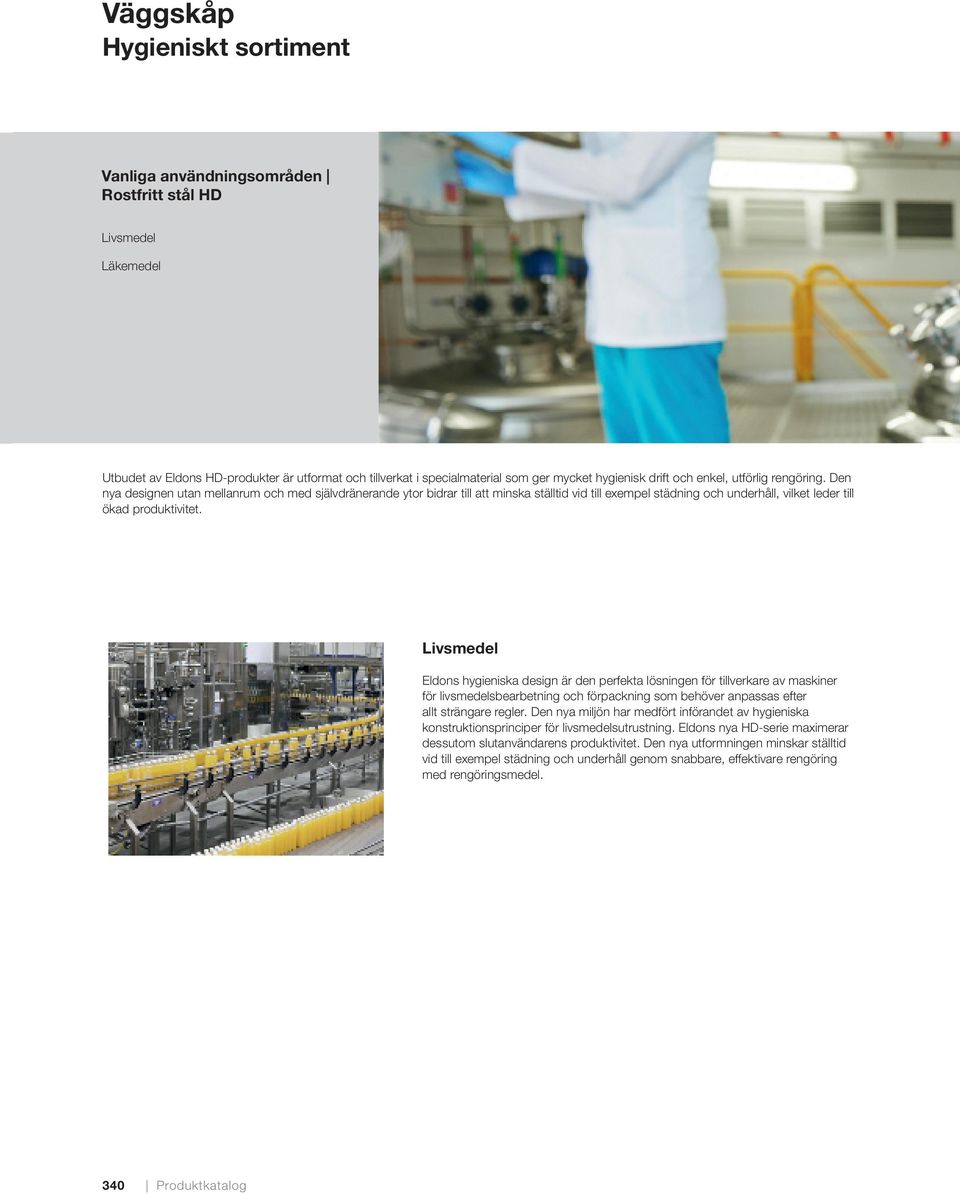

3 Väggskåp Hygieniskt sortiment Vanliga användningsområden Rostfritt stål HD Livsmedel Läkemedel Utbudet av Eldons HD-produkter är utformat och tillverkat i specialmaterial som ger mycket hygienisk drift och enkel, utförlig rengöring. Den nya designen utan mellanrum och med självdränerande ytor bidrar till att minska ställtid vid till exempel städning och underhåll, vilket leder till ökad produktivitet. Livsmedel Eldons hygieniska design är den perfekta lösningen för tillverkare av maskiner för livsmedelsbearbetning och förpackning som behöver anpassas efter allt strängare regler. Den nya miljön har medfört införandet av hygieniska konstruktionsprinciper för livsmedelsutrustning. Eldons nya HD-serie maximerar dessutom slutanvändarens produktivitet. Den nya utformningen minskar ställtid vid till exempel städning och underhåll genom snabbare, effektivare rengöring med rengöringsmedel. 340 Produktkatalog

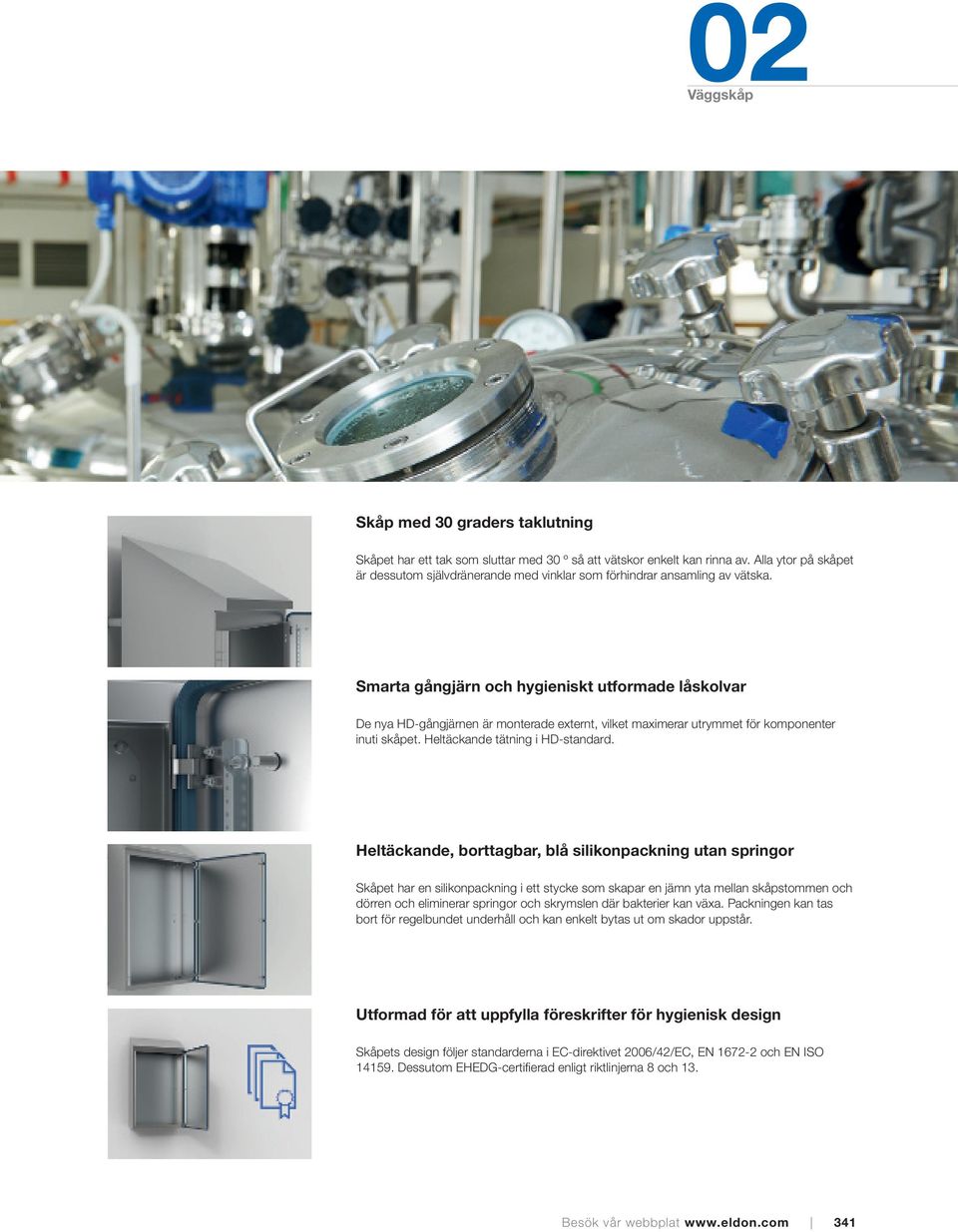

4 02 Väggskåp 2 Skåp med 30 graders taklutning Skåpet har ett tak som sluttar med 30 º så att vätskor enkelt kan rinna av. Alla ytor på skåpet är dessutom självdränerande med vinklar som förhindrar ansamling av vätska. Smarta gångjärn och hygieniskt utformade låskolvar De nya HD-gångjärnen är monterade externt, vilket maximerar utrymmet för komponenter inuti skåpet. Heltäckande tätning i HD-standard. Heltäckande, borttagbar, blå silikonpackning utan springor Skåpet har en silikonpackning i ett stycke som skapar en jämn yta mellan skåpstommen och dörren och eliminerar springor och skrymslen där bakterier kan växa. Packningen kan tas bort för regelbundet underhåll och kan enkelt bytas ut om skador uppstår. Utformad för att uppfylla föreskrifter för hygienisk design Skåpets design följer standarderna i EC-direktivet 2006/42/EC, EN och EN ISO Dessutom EHEDG-certifi erad enligt riktlinjerna 8 och 13. Besök vår webbplat 341

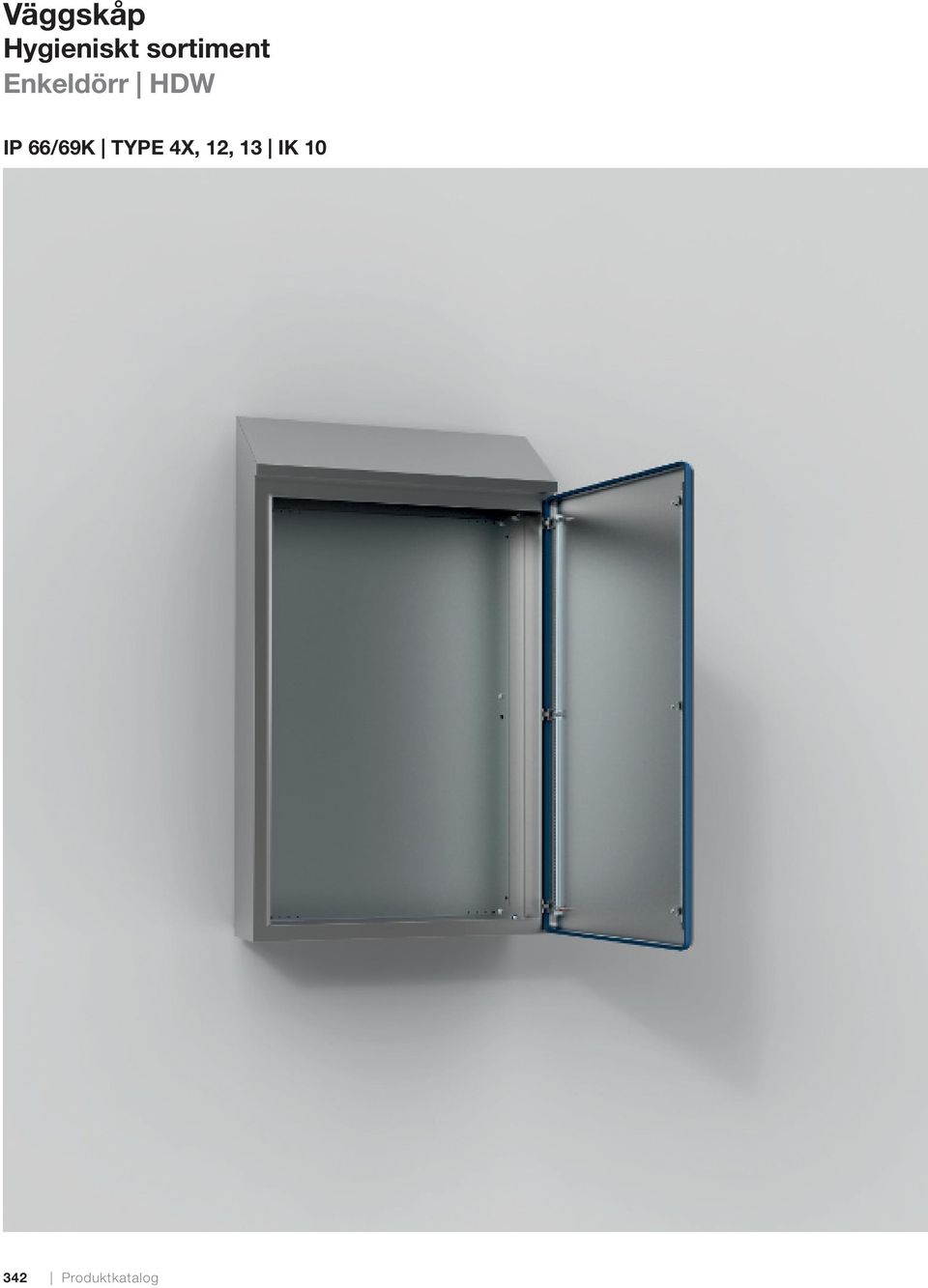

5 Väggskåp Hygieniskt sortiment Enkeldörr HDW IP 66/69K TYPE 4X, 12, 13 IK Produktkatalog

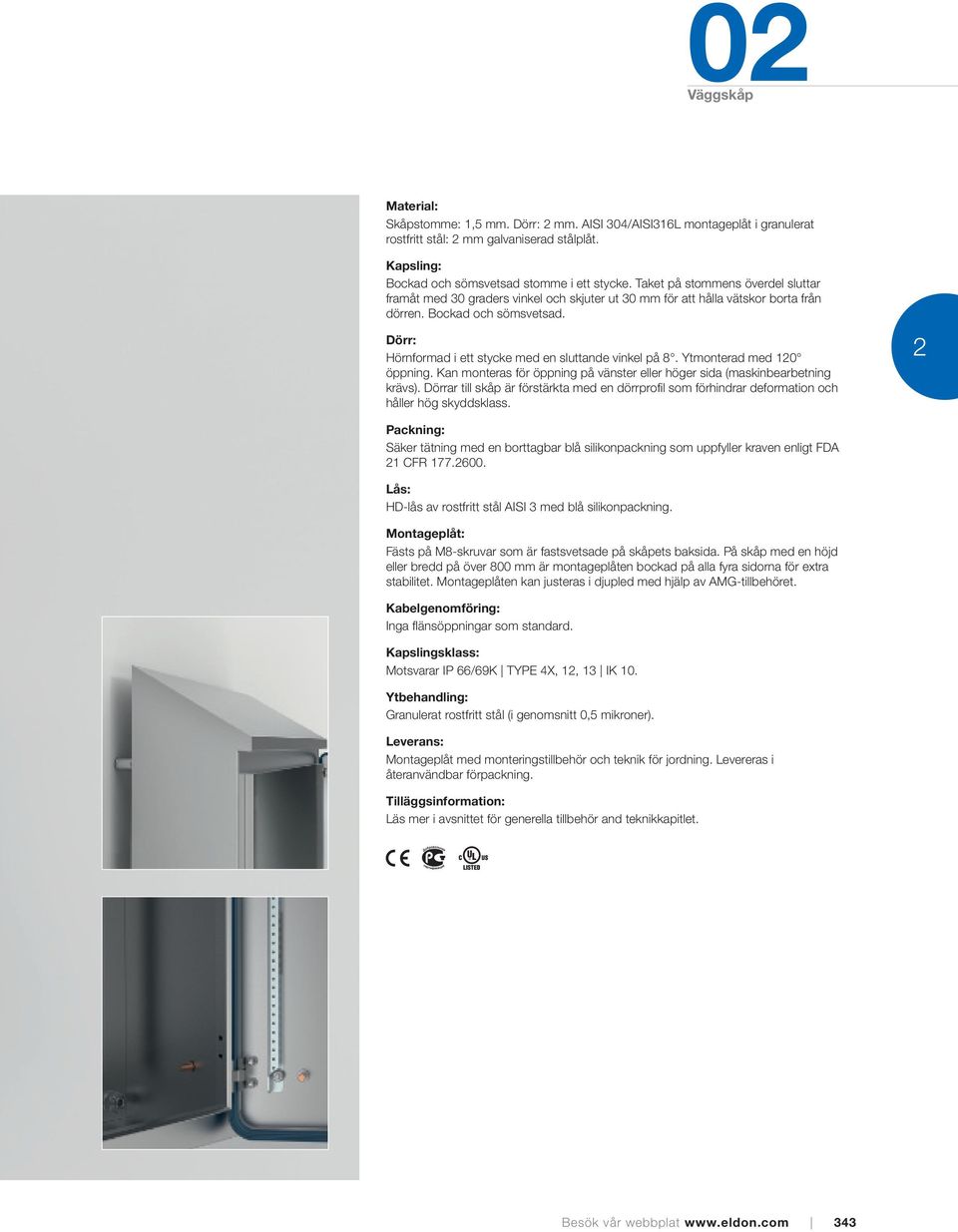

6 02 Väggskåp Material: Skåpstomme: 1,5 mm. Dörr: 2 mm. AISI 304/AISI316L montageplåt i granulerat rostfritt stål: 2 mm galvaniserad stålplåt. Kapsling: Bockad och sömsvetsad stomme i ett stycke. Taket på stommens överdel sluttar framåt med 30 graders vinkel och skjuter ut 30 mm för att hålla vätskor borta från dörren. Bockad och sömsvetsad. Dörr: Hörnformad i ett stycke med en sluttande vinkel på 8. Ytmonterad med 120 öppning. Kan monteras för öppning på vänster eller höger sida (maskinbearbetning krävs). Dörrar till skåp är förstärkta med en dörrprofi l som förhindrar deformation och håller hög skyddsklass. 2 Packning: Säker tätning med en borttagbar blå silikonpackning som uppfyller kraven enligt FDA 21 CFR Lås: HD-lås av rostfritt stål AISI 3 med blå silikonpackning. Montageplåt: Fästs på M8-skruvar som är fastsvetsade på skåpets baksida. På skåp med en höjd eller bredd på över 800 mm är montageplåten bockad på alla fyra sidorna för extra stabilitet. Montageplåten kan justeras i djupled med hjälp av AMG-tillbehöret. Kabelgenomföring: Inga fl änsöppningar som standard. Kapslingsklass: Motsvarar IP 66/69K TYPE 4X, 12, 13 IK 10. Ytbehandling: Granulerat rostfritt stål (i genomsnitt 0,5 mikroner). Leverans: Montageplåt med monteringstillbehör och teknik för jordning. Levereras i återanvändbar förpackning. Tilläggsinformation: Läs mer i avsnittet för generella tillbehör and teknikkapitlet. Besök vår webbplat 343

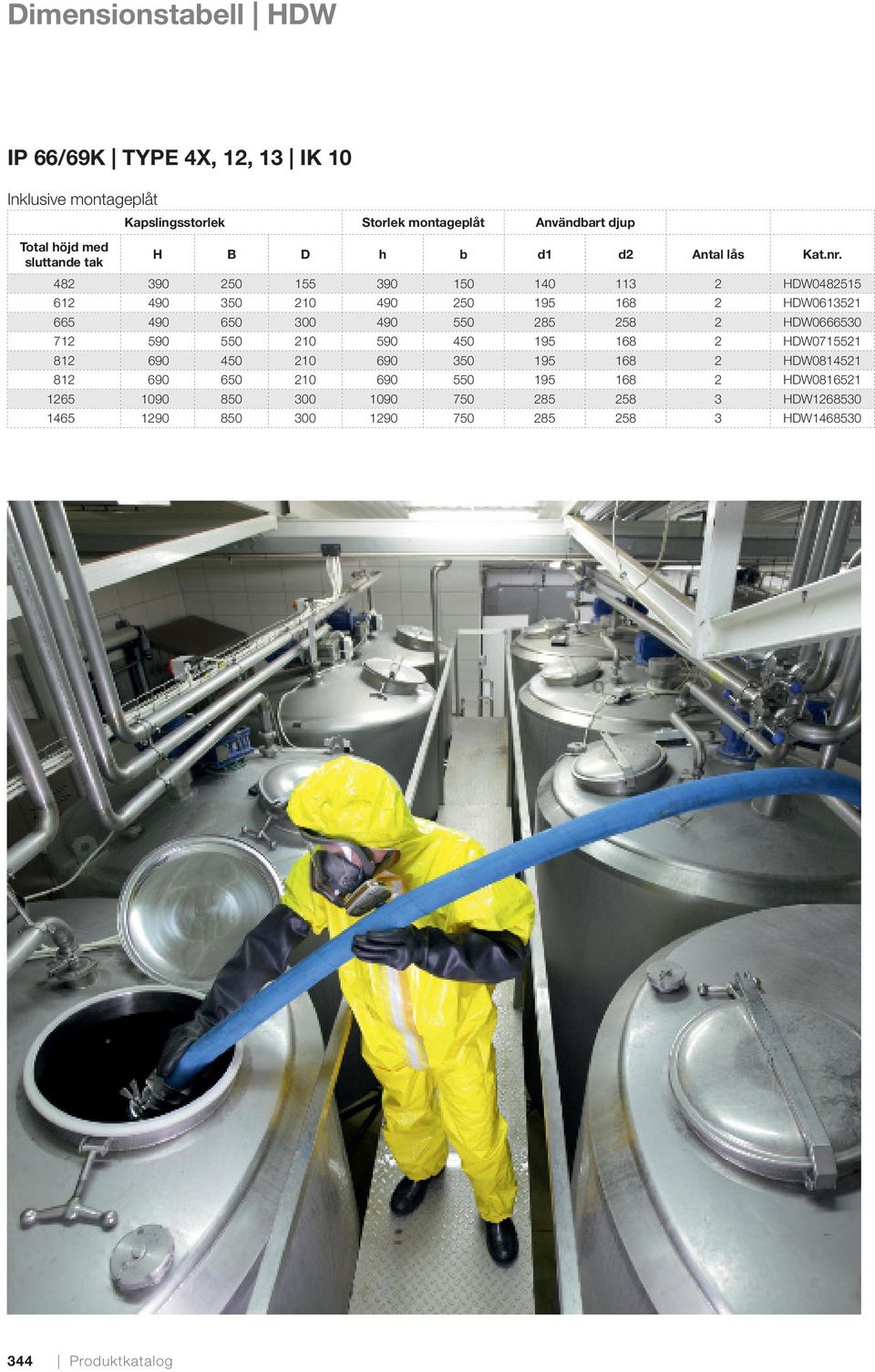

7 Dimensionstabell HDW IP 66/69K TYPE 4X, 12, 13 IK 10 Inklusive montageplåt Total höjd med sluttande tak Kapslingsstorlek Storlek montageplåt Användbart djup H B D h b d1 d2 Antal lås Kat.nr HDW HDW HDW HDW HDW HDW HDW HDW Produktkatalog

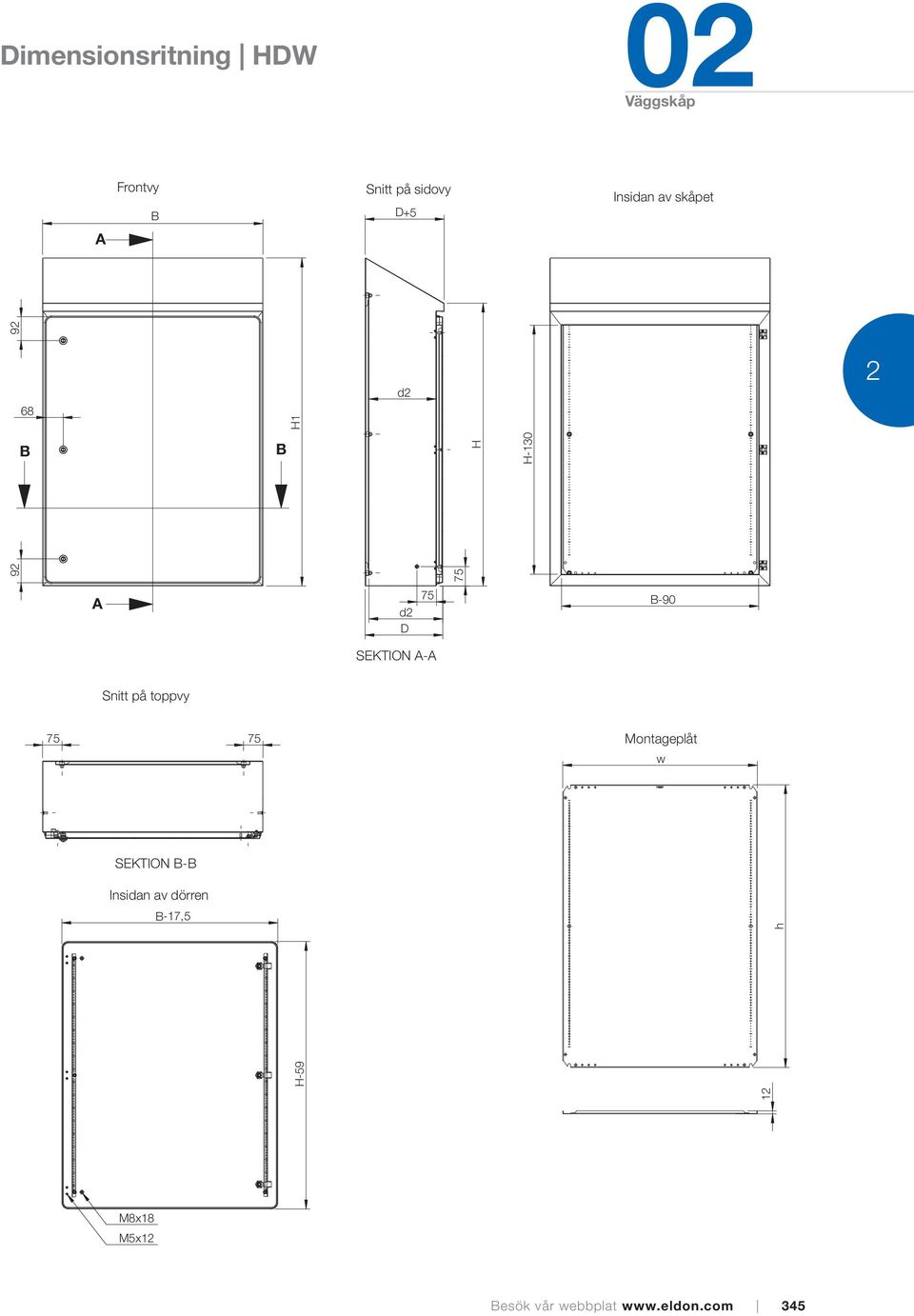

8 Dimensionsritning HDW 02 Väggskåp A Frontvy view W B Sectional Snitt på side sidovy view D+5 D Inside enclosure view Insidan av skåpet B B H1 d2 75 H H-130 H 2 A d2 d1 D 75 W-90 B SEKTION SECTION A-A Sectional Snitt top på toppvy view Mounting Montageplåt plate w SECTION SEKTION B-B B-B Inside Insidan door av view dörren W-17,5 B h 12 H-59 H h M8x18 M5x12 Besök vår webbplat 345

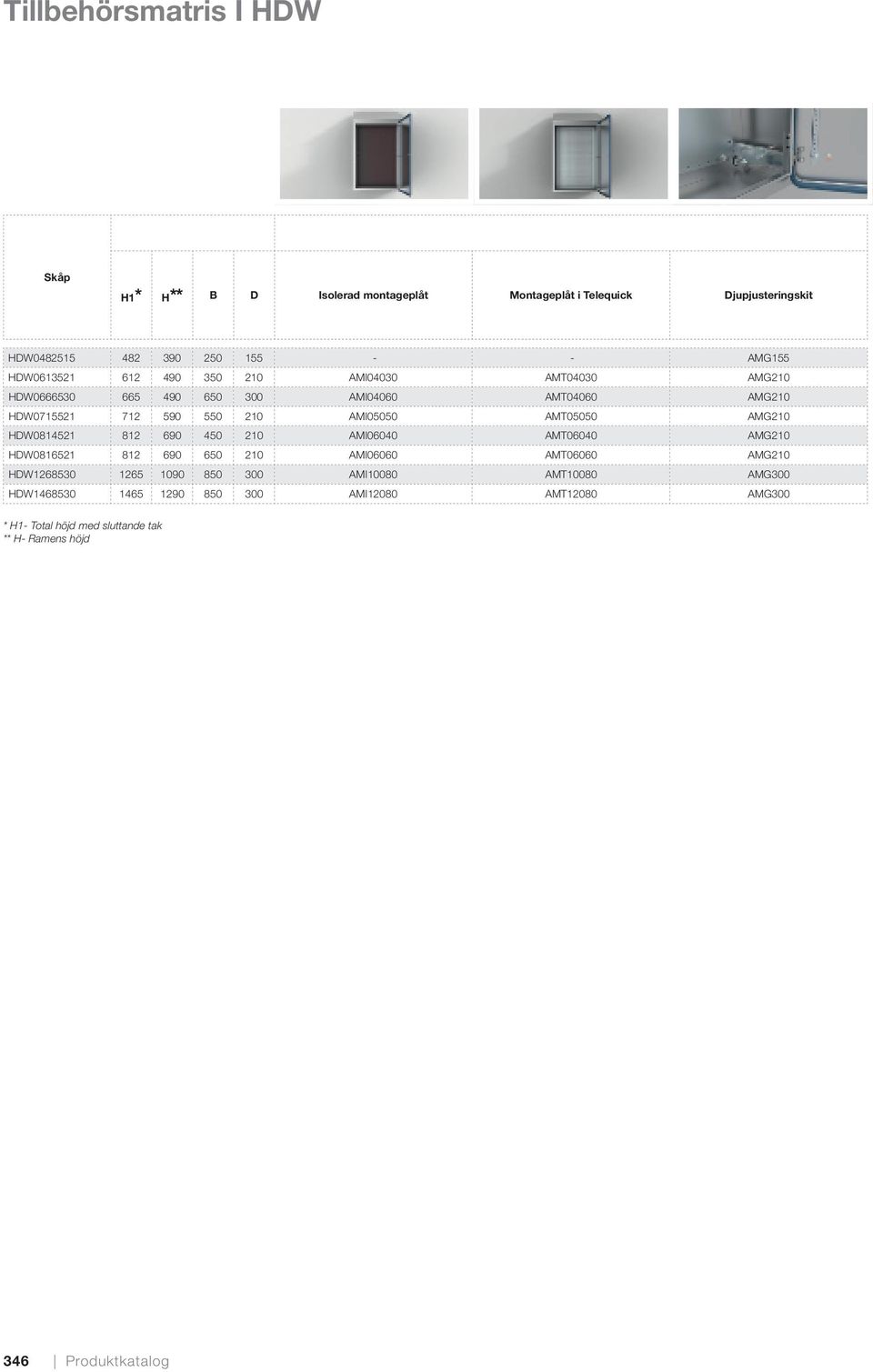

9 Tillbehörsmatris I HDW Skåp H1* H** B D Isolerad montageplåt Montageplåt i Telequick Djupjusteringskit HDW AMG155 HDW AMI04030 AMT04030 AMG210 HDW AMI04060 AMT04060 AMG210 HDW AMI05050 AMT05050 AMG210 HDW AMI06040 AMT06040 AMG210 HDW AMI06060 AMT06060 AMG210 HDW AMI10080 AMT10080 AMG300 HDW AMI12080 AMT12080 AMG300 * H1- Total höjd med sluttande tak ** H- Ramens höjd 346 Produktkatalog

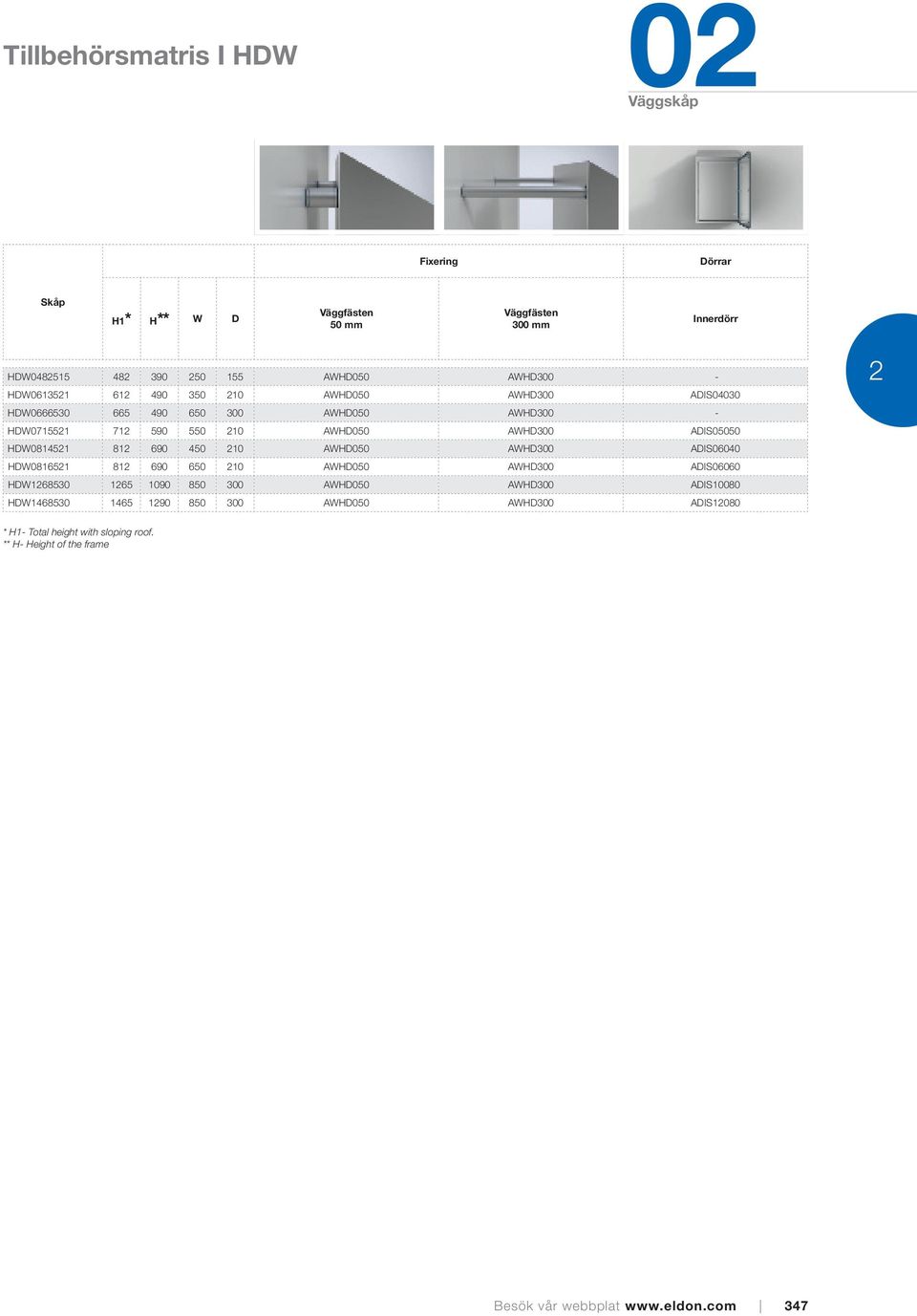

10 Tillbehörsmatris I HDW 02 Väggskåp Fixering Dörrar Skåp H1* H** W D Väggfästen 50 mm Väggfästen 300 mm Innerdörr HDW AWHD050 AWHD300 - HDW AWHD050 AWHD300 ADIS04030 HDW AWHD050 AWHD300 - HDW AWHD050 AWHD300 ADIS05050 HDW AWHD050 AWHD300 ADIS06040 HDW AWHD050 AWHD300 ADIS06060 HDW AWHD050 AWHD300 ADIS10080 HDW AWHD050 AWHD300 ADIS * H1- Total height with sloping roof. ** H- Height of the frame Besök vår webbplat 347

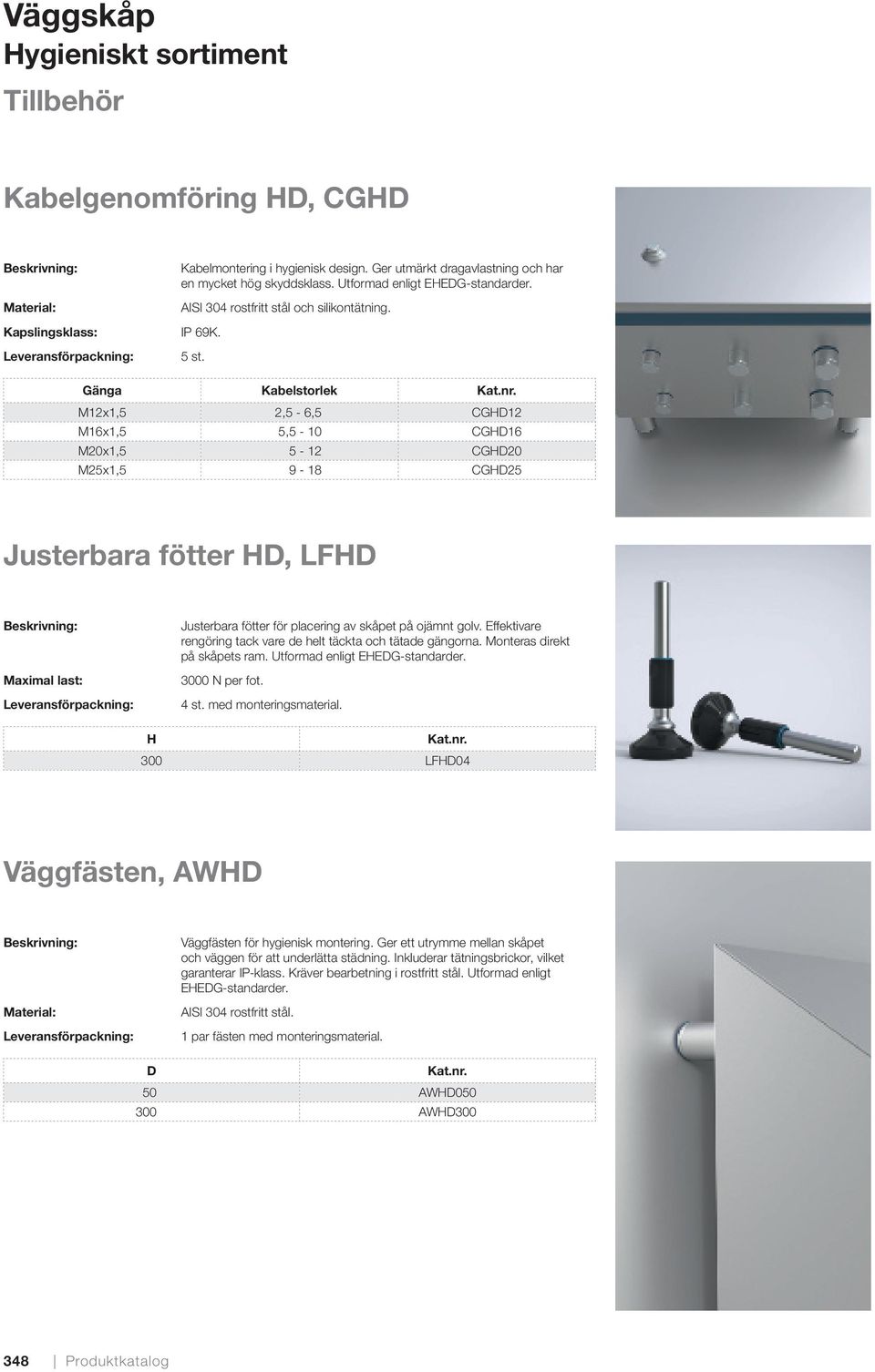

11 Väggskåp Hygieniskt sortiment Tillbehör Kabelgenomföring HD, CGHD Beskrivning: Material: Kapslingsklass: IP 69K. Leveransförpackning: Kabelmontering i hygienisk design. Ger utmärkt dragavlastning och har en mycket hög skyddsklass. Utformad enligt EHEDG-standarder. AISI 304 rostfritt stål och silikontätning. 5 st. Gänga Kabelstorlek Kat.nr. M12x1,5 2,5-6,5 CGHD12 M16x1,5 5,5-10 CGHD16 M20x1, CGHD20 M25x1, CGHD25 Justerbara fötter HD, LFHD Beskrivning: Maximal last: Leveransförpackning: Justerbara fötter för placering av skåpet på ojämnt golv. Effektivare rengöring tack vare de helt täckta och tätade gängorna. Monteras direkt på skåpets ram. Utformad enligt EHEDG-standarder N per fot. 4 st. med monteringsmaterial. H Kat.nr. 300 LFHD04 Väggfästen, AWHD Beskrivning: Material: Leveransförpackning: Väggfästen för hygienisk montering. Ger ett utrymme mellan skåpet och väggen för att underlätta städning. Inkluderar tätningsbrickor, vilket garanterar IP-klass. Kräver bearbetning i rostfritt stål. Utformad enligt EHEDG-standarder. AISI 304 rostfritt stål. 1 par fästen med monteringsmaterial. D Kat.nr. 50 AWHD AWHD Produktkatalog

12 02 Väggskåp 2 Besök vår webbplat 349
