1 Teknisk systemhandbok Manöverlåda

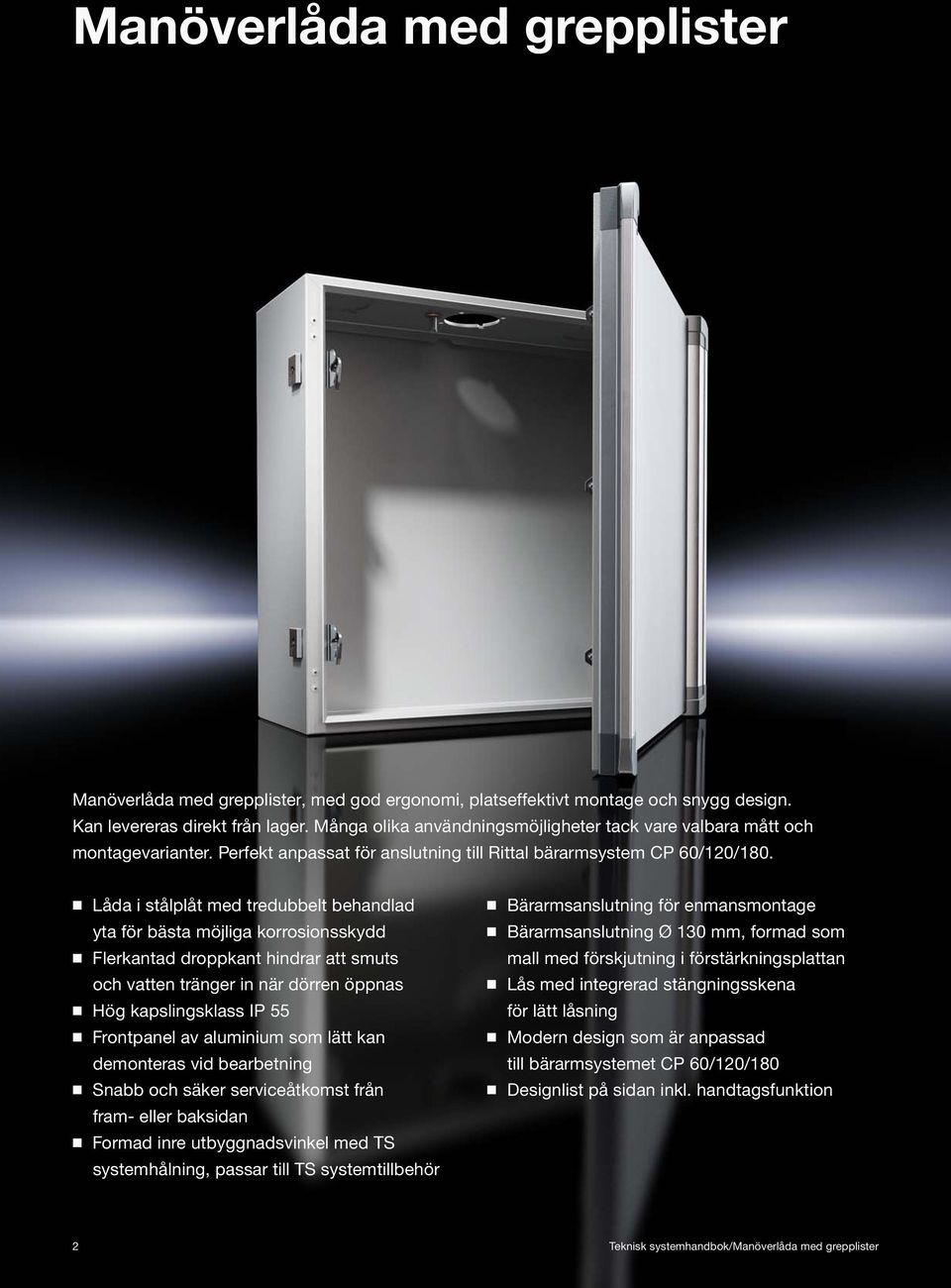

2 Manöverlåda, med god ergonomi, platseffektivt montage och snygg design. Kan levereras direkt från lager. Många olika användningsmöjligheter tack vare valbara mått och montagevarianter. Perfekt anpassat för anslutning till Rittal bärarmsystem CP 60/120/180. Låda i stålplåt med tredubbelt behandlad yta för bästa möjliga korrosionsskydd Flerkantad droppkant hindrar att smuts och vatten tränger in när dörren öppnas Hög kapslingsklass IP 55 Frontpanel av aluminium som lätt kan demonteras vid bearbetning Snabb och säker serviceåtkomst från fram- eller baksidan Formad inre utbyggnadsvinkel med TS systemhålning, passar till TS systemtillbehör Bärarmsanslutning för enmansmontage Bärarmsanslutning Ø 130 mm, formad som mall med förskjutning i förstärkningsplattan Lås med integrerad stängningsskena för lätt låsning Modern design som är anpassad till bärarmsystemet CP 60/120/180 Designlist på sidan inkl. handtagsfunktion 2

3 Internationellt erkända godkännanden och tillstånd Rittals produkter har en rad internationellt erkända godkännanden och tillstånd, och uppfyller de allra högsta internationellt erkända kvalitetsstandarderna. Alla komponenter genomgår de hårdaste testerna enligt internationella föreskrifter och standarder Den jämna höga produktkvaliteten säkerställs genom långtgående kvalitetstyrning Regelbunden tillverkningskontroll av externa testinstitut garanterar dessutom att globala standarder iakttas Alla aktuella godkännanden och tillstånd finns på Rittals webbplats. CAD-data Med CAD-komponentbiblioteket RiCAD-3D som finns online erbjuder Rittal mekanik-, klimatiserings-, IT- och energilösningar för olika apparatskåp och användningsområden på en och samma plats. Med professionella data för varje CAD-system ökas effektiviteten i anläggningskonstruktionen och montagetiden förkortas. CAD-data finns tillgängliga som app för användning mobilt och på Rittals webbplats. Hämta data till e-postadress Välj mellan över 70 CAD-format Använd direktlänkar till rätt sidor i Rittal-handboken, allt i ett Optimal planeringssäkerhet tack vare detaljerade och validerade ritningar Spara tid genom att slippa omständlig eftermodellering 3

4 1 Optimalt skydd för ytskiktet Den tredubbla behandlingen av ytan ger optimalt korrosionsskydd. Maximal kvalitet i tre steg: 1:a steget: Nanokeramisk förbehandling 2:a steget: Elektrodoppgrundering 3:e steget: Strukturpulverlackering Plåt med tredubbel ytbehandling (Rittal-standard) efter 180 timmars saltdimtest Plåt endast med pulverlackering efter 180 timmars saltdimtest 2 PU-skumtätning Heltäckande skum Temperaturbeständig från -20 till +80 C. Kan överlackeras och brännas upp till 180 C Hög kapslingsklass IP 55 4

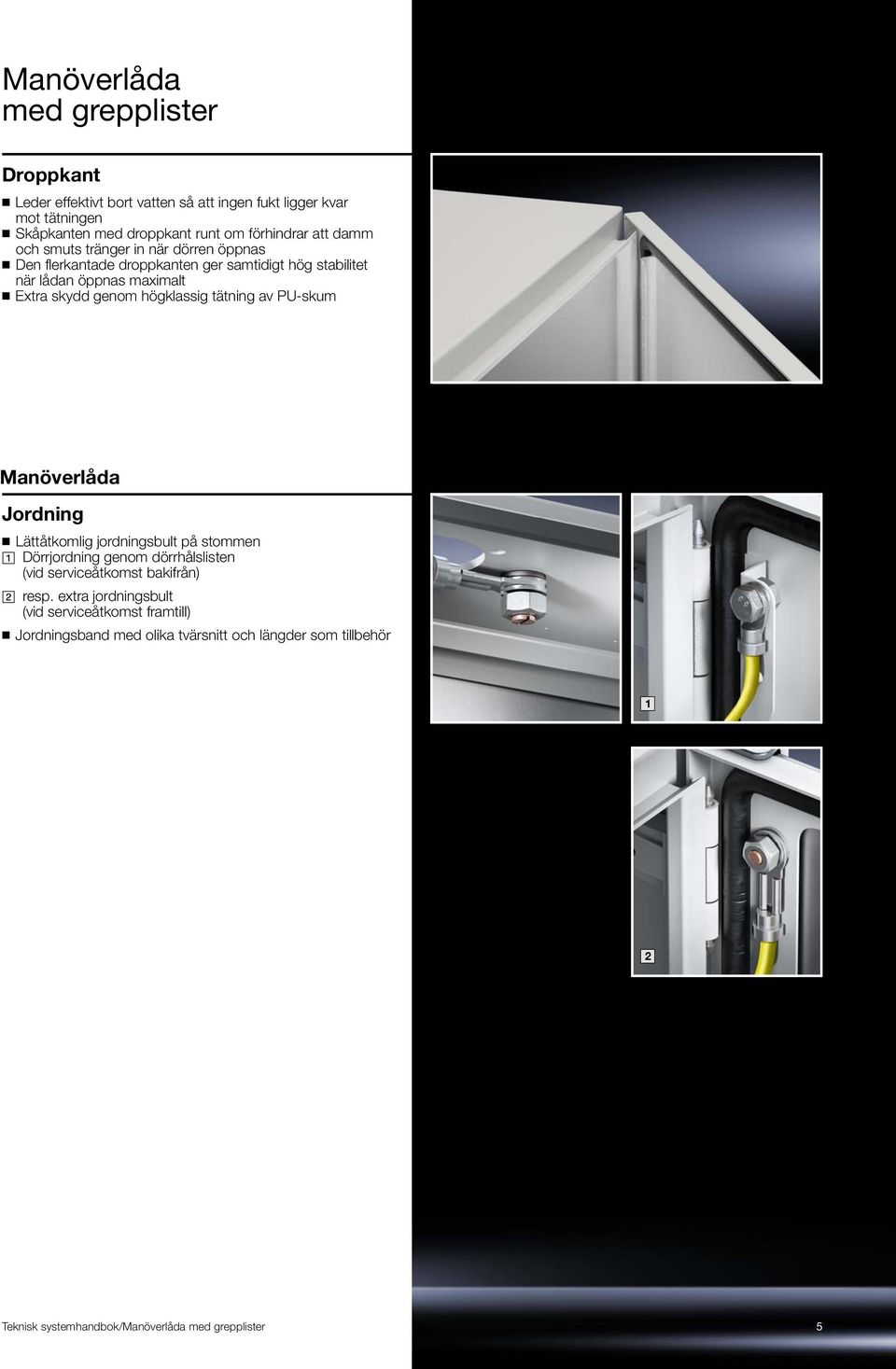

5 Droppkant Leder effektivt bort vatten så att ingen fukt ligger kvar mot tätningen Skåpkanten med droppkant runt om förhindrar att damm och smuts tränger in när dörren öppnas Den flerkantade droppkanten ger samtidigt hög stabilitet när lådan öppnas maximalt Extra skydd genom högklassig tätning av PU-skum Manöverlåda Jordning Lättåtkomlig jordningsbult på stommen Dörrjordning genom dörrhålslisten (vid serviceåtkomst bakifrån) resp. extra jordningsbult (vid serviceåtkomst framtill) Jordningsband med olika tvärsnitt och längder som tillbehör 1 2 5

6 Design och funktioner Modern och elegant design som passar till nya bärarmsystem 60/120/180 Designlist inkl. handtagsfunktion Servicevänlighet Serviceåtkomst bakifrån: Frontpanel av aluminium på bakstycket med max. hålstorlek för inbyggnad av manöverelement Åtkomst genom standarddörr AE med dörrhålslist Serviceåtkomst framifrån: Frontpanel av aluminium på dörren med max. hålstorlek för inbyggnad av manöverelement En montageplåt kan sättas i med Limbach-muttrar på bakstycket 6

7 Enkelt montage/inre utbyggnad Lås med inbyggd glidskena: enkelt att låsa i ett steg Enhetlig inre utbyggnad med Rittal systemtillbehör tack vare formad inre utbyggnadsvinkel på sidan med TS systemhålning Frontpanel av aluminium som lätt kan demonteras vid bearbetning Anslutning till bärarmsystem Bärarmsanslutning Ø =130 mm, förskjuten genom enkel borrning t.ex. för inbyggnad i fördjupning Bärarmsanslutning Ø = 130 mm, genom vridning av lådan upptill eller nedtill Bärarmsanslutning för enmansmontage med nyckelhålsfästen Tangentbordsavlastning för manöverlådor För montage av manöverlådor och manöverlådor för TFT för bord upp till 24 Kan ställas in för olika tangentbordsdjup med en enkel skjutfunktion Kan monteras på manöverlådor från 300 mm bredd Anslutning till manöverlåda med bärarmsanslutning upptill eller nedtill Enkel inställning av lutningsvinkel Kan monteras på ytor Inga smutsavlagringar tack vare öppna sidor på avlastningsbordet 7
