Monteringsanvisning för Kerabit Dual

Transkript

1 Monteringsanvisning för Kerabit Dual Läs anvisningarna noga före montering. Allmänt Som underlag passar råspont eller en för ändamålet avsedd byggskiva, t.ex. Kerabit OSB-takskiva. Lutningen på tak ska vara minst 1:20 (ca 3 ) och på balkong 1:80 (ca 0,7 ). Monteringstemperaturen ska vara över +10 C och membranet ska ha rumstemperatur. Rulla upp membranrullarna i förväg så att de slätas ut, så undviker du veck i det färdiga takskiktet. Ju varmare temperatur desto snabbare slätas membranet ut. Kontrollera att membranet fäster på underlaget och vid varandra. Vid behov kan du försiktigt värma upp limytan med en varmluftsblåsare. Verktyg Mått, mattkniv, (krok och rakt bett), hammare, fi ltspikar, limpress, spatel, plåtsax. Kerabit Dual på tak Kerabit Dual monteras lodrätt på tak. Om taket har en ränndal, börja med den. Placera Kerabit 2500 UB-underlagsmembranet nederst i ränndalen. Underlagsmembranets hela yta limmas fast med Kerabit taklim (cirka 1 mm limlager). Montera vindplåten på den nedre vindskivan. Överlappa takfotsplåtens skarvar max 3 cm och spika fast i sicksack med 10 cm mellanrum. Fäst sjlvhäftande Kerabit Ränndalsmembran ovanpå underlagsmembranet, i samma färg som ytskiktet, och spika fast kanterna med 10 cm mellanrum. Montera Dual-membranet enligt anvisningarna och överlappa Ränndalsmembranet med 200 mm. Limma överlappningen med taklim. Takets sidokanter kan konstrueras på två sätt, se bild 1 a och 1 b. Skär Dual-membranet itu längs en sträcka som motsvarar takfallets längd längs gränsen mellan den ströbelagda ytan och limytan. Om rullens längd inte räcker till ska du beakta överlappningen på +15 cm/st. Limytan är den våd man börjar med och den ströbelagda ytan är den avslutande våden. Börja monteringen av membranet från den nedre takfoten och passa in membranet ovanpå den första våden jämnt med takets sidokant. Rulla den inpassade våden från nedre takfoten tillbaka till halva sträckan. Bred ut ett ca 1 mm tjockt lager taklim på dropplisten i bredd med våden. Skär itu silikonfolien på undersidan. Rulla upp våden och lösgör silikonfolien på samma gång och tryck fast våden jämnt på underlaget och dropplisten. Montera vådens andra ända på samma sätt. Vänd på första vådens skyddsplast och placera dropplisten på den första vådens limyta. Spika fast dropplisten med filtspik i sicksack med 15 cm mellanrum i underlaget. Vänd skyddsplasten tillbaka. Passa in membranet ovanpå den första våden i linje med den nedre kanten och sidokanten. Rulla det inpassade membranet från nedre takfoten tillbaka till halva sträckan. Bred ut ett ca 1 mm tjockt och 50 cm brett lager taklim på dropplisten. Skär av silikonplasten ovanpå den första våden och avlägsna den synliga delen. Spika fast den första våden från kanten med fi ltspik i sicksack med 15 cm mellanrum i underlaget. Skär itu silikonfolien på membranets undersida. Rulla upp membranet och lösgör silikonfolien på samma gång och tryck fast membranet jämnt på den första våden och dropplisten. Montera den andra ändan av membranet på samma sätt. Passa in nästa membran ovanpå det föregående membranet så att de ströbelagda ytorna sammanfogas. Rulla, spika fast och montera membranet på samma sätt som föregående. Fortsätt på samma sätt till takets andra kant. Gör membranet längst ut i kanten smalare enligt takfotens kant vid behov redan före monteringen, eller skär av den överskjutande delen i efterhand beroende på hur bred den är. Vänd limytans skyddsplast och placera sidokantens dropplist på limytan och spika fast med fi ltspik i sicksack med 15 cm mellanrum i underlaget. Vänd skyddsplasten tillbaka. Montera till sist den avslutande våden med ströbeläggning. Spika inte fast den sista våden!

2 Genomföringar Fäst trekantslisterna på sidokanterna. Passa in den första våden i linje med trekantslistens övre kant. Rulla den inpassade våden från nedre takfoten tillbaka till halva sträckan. Bred ut ett ca 1 mm tjockt lager taklim på dropplisten i bredd med våden. Skär itu silikonfolien på undersidan. Rulla upp våden och lösgör silikonfolien på samma gång och tryck fast våden jämnt på underlaget och dropplisten. Montera vådens andra ända på samma sätt. Spika fast våden i trekantslisten i kanten. Passa in membranet på första våden 5 cm över trekantslistens ås. Rulla det inpassade membranet från nedre takfoten tillbaka till halva sträckan. Bred ut ett ca 1 mm tjockt och 50 cm brett lager taklim på dropplisten. Skär av silikonplasten ovanpå den första våden och avlägsna den synliga delen. Spika fast våden med fi ltspik i sicksack med 15 cm mellanrum i underlaget. Skär itu silikonfolien på membranets undersida. Rulla upp membranet och lösgör silikonfolien på samma gång och tryck fast membranet jämnt på den första våden och dropplisten. Montera den andra ändan av membranet på samma sätt. Vik den del som skjuter över kanten och spika fast den i trekantslistens yttre kant. Passa in nästa membran ovanpå det föregående membranet så att de ströbelagda ytorna sammanfogas. Rulla, spika fast och montera membranet på samma sätt som föregående. Fortsätt på samma sätt till takets andra kant. Gör membranet längst ut i kanten smalare enligt trekantslistens övre kant vid behov redan före monteringen, eller skär av den överskjutande delen i efterhand beroende på hur bred den är. Dra den avslutande våden med sträv yta 5 cm över trekantslistens ås och spika fast i listens yttre kant. Fäst till sist takfotsplåten vid gaveln med skruvar i trekantslistens yttre kant. Plåtarnas överlappning 3 cm. 2) Skorstenar eller andra stora genomföringar Trekantslister monteras vid foten av skorstenen eller en annan större genomföring för att avrunda kanten. Montera membranet på trekantslistens övre kant nedanför och på sidorna av genomföringen. Membranet på genomföringens övre sida monteras först när genomföringen för skorstenen är klar i enlighet med bild 2. Skär ut uppvikningsbitar till foten av genomföringen av Kerabit Ränndalsmembran eller Kerabit 10+ enligt bifogade mått. 200 LÄNGDEN PÅ SIDA 200 y) 200 BREDD SIDA 3 ÖVRE KANT höjd = höjden på sidan av trekantslisten som läggs vid skorstenens bas fästs i takfallet y) överloppsbit y) SIDA 200 LÄNGDEN PÅ SIDA BREDD NEDRE KANT

3 Vik upp bitarna 30 cm mot genomföringens sidor. Överlappa våderna på den undre sidan och på sidorna av genomföringen på ytmembranet och ovanför genomföringen under ytmembranet minst 15 cm. Limma fast bitarna i genomföringen och ytmembranet. Säkra uppvikningen med spik. Säkra att det övre ytmembranet vid genomföringen hålls fast med taklim. Skydda till slut genomföringen med plåt för att förhindra att vatten tränger in mellan genomföringen och membranet. Skorsten i stockbyggnad Tätning av skorsten i stockbyggnad: Montera runt skorstenen en minst 40 cm hög plywoodkrage och fäst den i takkonstruktionen med en trekantslist. Skär ut uppvikningsbitar till foten av genomföringen av Kerabit Ränndalsmembran eller Kerabit 10+ enligt bifogade mått. Vik upp bitarna 30 cm mot genomföringens sidor. Fäst inga konstruktionsdelar i skorstenen (kom ihåg att lämna en springa på över 10 mm mellan skorstenen och de andra konstruktionerna eftersom byggnaden kan leva). Lämna en marginal på över 50 mm för takkonstruktioner som kan röra på sig på takåsens sida. Lägg plåt på den del av skorstenen som ligger högre än yttertaket och skydda skorstenens övre del till exempel med en tät utåtsluttande stålbetongplatta och/eller plåt. När du följande gång kommer till en genomföring ska du skära av membranet så att dess övre del sträcker sig 15 cm ovanför genomföringen. Skär ett snitt i membranets ända och ett hål som är lika stort som tätningen. Tryck membranets ända på fl änsen. Runda genomföringar Runda genomföringar tätar man lättast med färdiga tätningar med samma form som genomföringen. Applicera limmet på det område på underlaget som tätningens fläns täcker, montera genomföringens tätning och spika fast flänsen i underlaget. Skär av Dual cm från genomföringsflänsens kant. Skär en ca en meter lång bit av Dual och gör ett hål i den som är lika stort som genomföringstätningens nedre del. Observera att biten och monterade Dual ska ha en överlappning på 150 mm. Applicera limmet på tätningens fläns och på den ströbelagda ytan på det överlappande området och placera biten på flänsen. Montera följande membran med en överlappning på 150 mm på biten ovanför genomföringstätningen och limma fast den ströbelagda skarvdelen med taklim. Spika inte fast membranet vid genomföringsflänsen. Fortsätt med följande membran så att dess nedre ända täcker halva tätningen. Skär loss en bit vid tätningen på samma sätt som på bilden. Limma överlappningen omsorgsfullt vid den ströbelagda ytan och täta skarven vid membranet och genomföringen med taklim. När genomföringsöppningen hamnar max 50 mm från membranets kant eller delvis vid membranets kant, kan monteringen göras på följande sätt: skär ett snitt i membranets kant och ett hål i storlek med tätningen. Applicera limmet på tätningens fl äns och montera membranet. Fortsätt monteringen tills du kommer till följande genomföring. Skär av membranet så att dess övre del sträcker sig 15 cm ovanför genomföringen. Skär ett snitt i membranets ända och ett hål som är lika stort som tätningen. Tryck membranets ända på fl änsen.

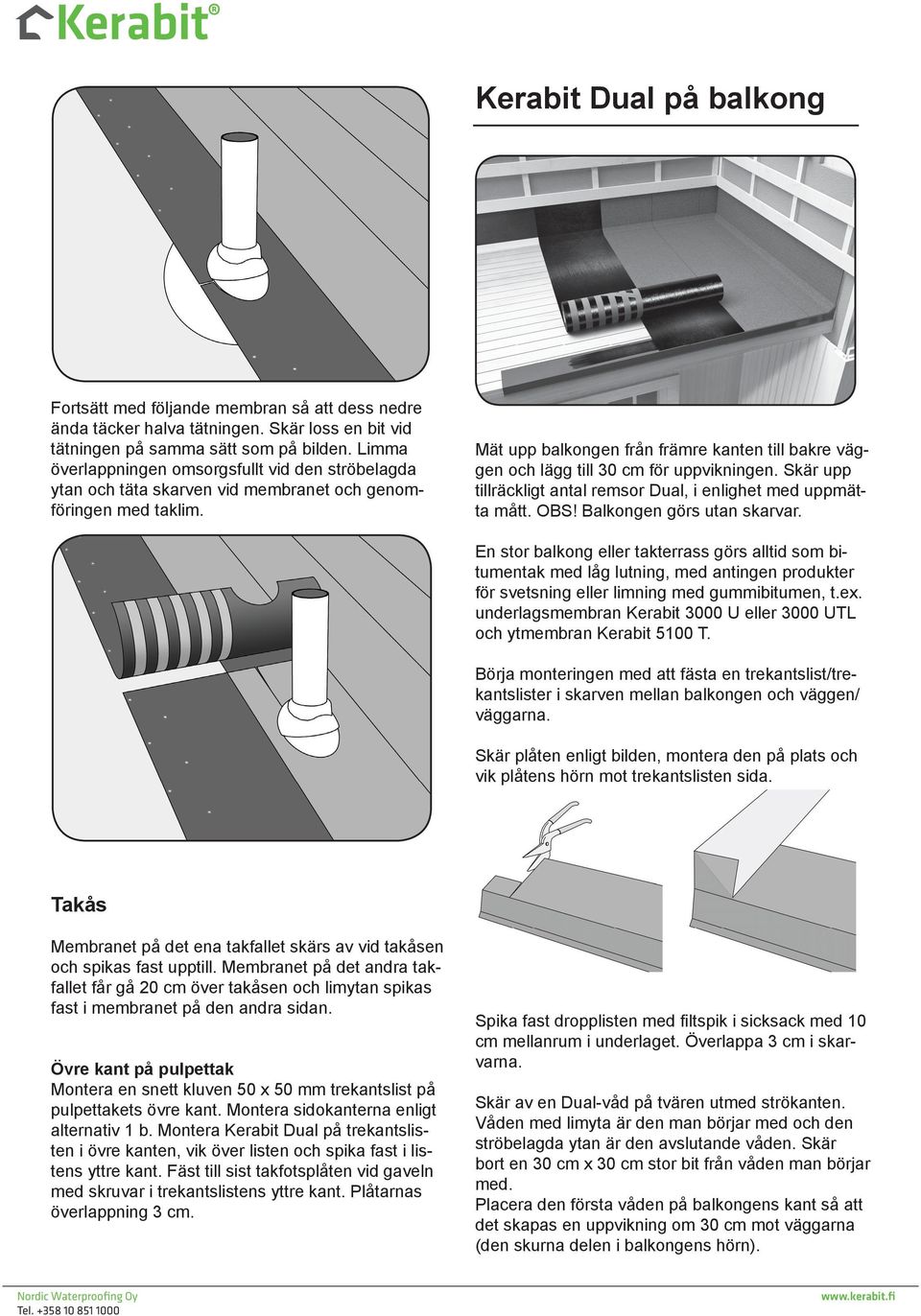

4 Kerabit Dual på balkong Fortsätt med följande membran så att dess nedre ända täcker halva tätningen. Skär loss en bit vid tätningen på samma sätt som på bilden. Limma överlappningen omsorgsfullt vid den ströbelagda ytan och täta skarven vid membranet och genomföringen med taklim. Mät upp balkongen från främre kanten till bakre väggen och lägg till 30 cm för uppvikningen. Skär upp tillräckligt antal remsor Dual, i enlighet med uppmätta mått. OBS! Balkongen görs utan skarvar. En stor balkong eller takterrass görs alltid som bitumentak med låg lutning, med antingen produkter för svetsning eller limning med gummibitumen, t.ex. underlagsmembran Kerabit 3000 U eller 3000 UTL och ytmembran Kerabit 5100 T. Börja monteringen med att fästa en trekantslist/trekantslister i skarven mellan balkongen och väggen/ väggarna. Skär plåten enligt bilden, montera den på plats och vik plåtens hörn mot trekantslisten sida. Takås Membranet på det ena takfallet skärs av vid takåsen och spikas fast upptill. Membranet på det andra takfallet får gå 20 cm över takåsen och limytan spikas fast i membranet på den andra sidan. Övre kant på pulpettak Montera en snett kluven 50 x 50 mm trekantslist på pulpettakets övre kant. Montera sidokanterna enligt alternativ 1 b. Montera Kerabit Dual på trekantslisten i övre kanten, vik över listen och spika fast i listens yttre kant. Fäst till sist takfotsplåten vid gaveln med skruvar i trekantslistens yttre kant. Plåtarnas överlappning 3 cm. Spika fast dropplisten med fi ltspik i sicksack med 10 cm mellanrum i underlaget. Överlappa 3 cm i skarvarna. Skär av en Dual-våd på tvären utmed strökanten. Våden med limyta är den man börjar med och den ströbelagda ytan är den avslutande våden. Skär bort en 30 cm x 30 cm stor bit från våden man börjar med. Placera den första våden på balkongens kant så att det skapas en uppvikning om 30 cm mot väggarna (den skurna delen i balkongens hörn).

5 Applicera Kerabit taklim på plåten, i vådens bredd, och limma fast våden på plåten och underlaget, uppvikningarna mot väggarna. Täta hörnen med Kerabit taklim. Fortsätt monteringen med hela våder ända till balkongens kant, se anvisningar i avsnittet Dual för tak. Skär vid behov den avslutande våden i passande bredd och skär bort en bit om 30 cm x 30 cm från hörnet. När membranet har monterats, täta hörnen omsorgsfullt med Kerabit taklim. Fäst uppvikningarna med filtspik med 10 cm mellanrum och ca 2 cm från membranens övre kant. Täck till sist den övre kanten med en plåtlist, om den inte lägger sig bakom väggbeklädnaden. Vid dörren ska den övre kanten skäras i höjd med tröskeln. Gör ett snitt vid räckstolpen i membranets limyta från membranets kant till stolpens kant och skär bort en bit enligt stolpens mått. Bred ut Kerabit Taklim med spatel på ett ca 10 cm stort område runt stolpen. Tryck fast membranet på underlaget. Gör ett snitt i membranets ströbelagda yta från membranets kant till stolpens kant (längs en annan kant på stolpen än snittet i limytan) och skär bort en bit enligt stolpens mått. Pressa ut taklim vid foten av stolpen och tryck membranet mot varandra. Avsluta med taklim vid foten av stolpen. Om du fäster räckstolparna ovanpå det monterade membranet ska du täta hålen med taklim. Nordic Waterproofing Oy
