1 QT3049 Bruksanvisning Bruksanvisning Frysskåp Fryseskap

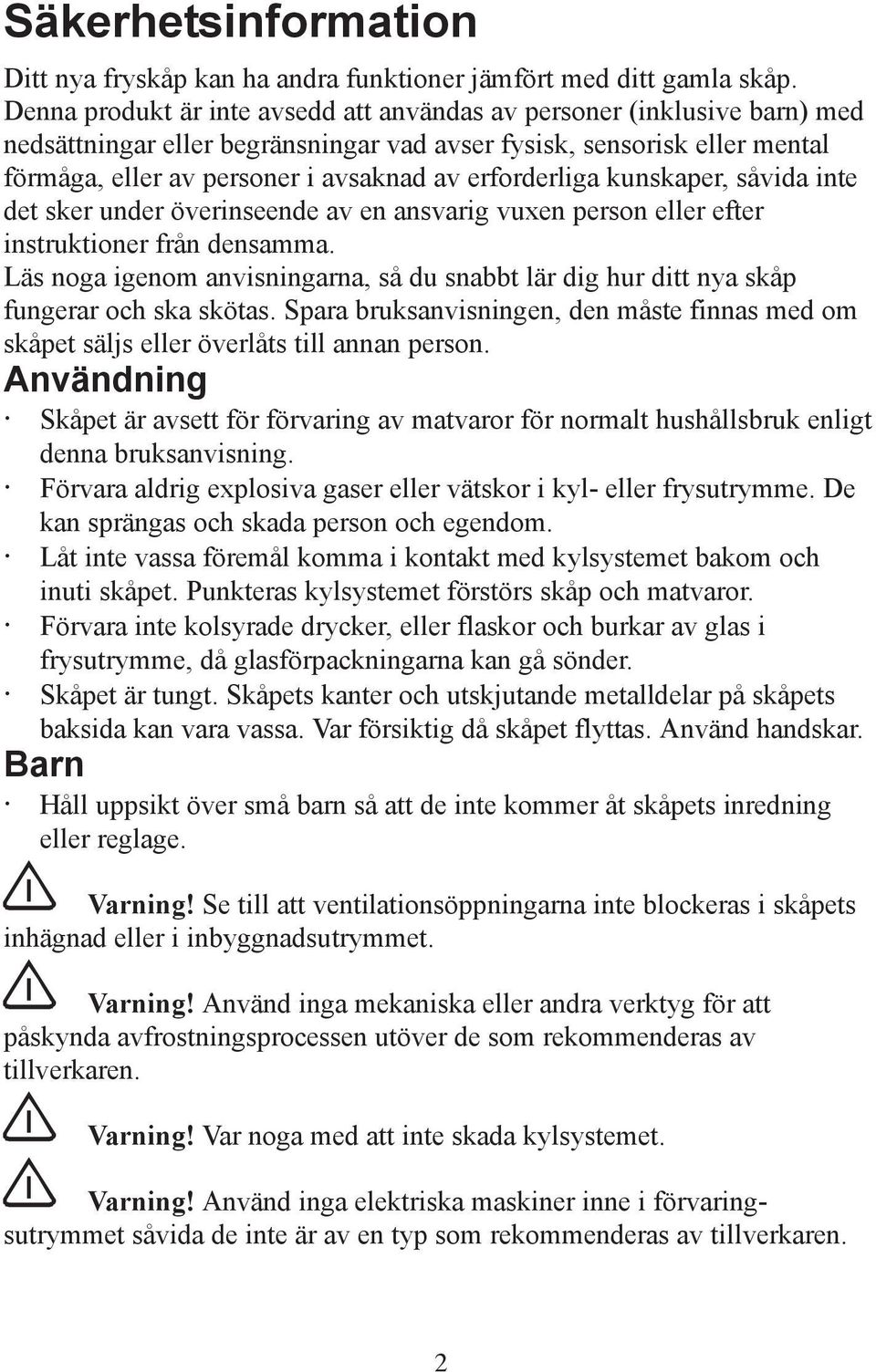

2 Säkerhetsinformation Ditt nya fryskåp kan ha andra funktioner jämfört med ditt gamla skåp. Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsättningar eller begränsningar vad avser fysisk, sensorisk eller mental förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte det sker under överinseende av en ansvarig vuxen person eller efter instruktioner från densamma. Läs noga igenom anvisningarna, så du snabbt lär dig hur ditt nya skåp fungerar och ska skötas. Spara bruksanvisningen, den måste finnas med om skåpet säljs eller överlåts till annan person. Användning Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt denna bruksanvisning. Förvara aldrig explosiva gaser eller vätskor i kyl- eller frysutrymme. De kan sprängas och skada person och egendom. Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Punkteras kylsystemet förstörs skåp och matvaror. Förvara inte kolsyrade drycker, eller flaskor och burkar av glas i frysutrymme, då glasförpackningarna kan gå sönder. Skåpet är tungt. Skåpets kanter och utskjutande metalldelar på skåpets baksida kan vara vassa. Var försiktig då skåpet flyttas. Använd handskar. Barn Håll uppsikt över små barn så att de inte kommer åt skåpets inredning eller reglage. Varning! Se till att ventilationsöppningarna inte blockeras i skåpets inhägnad eller i inbyggnadsutrymmet. Varning! Använd inga mekaniska eller andra verktyg för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren. Varning! Var noga med att inte skada kylsystemet. Varning! Använd inga elektriska maskiner inne i förvaringsutrymmet såvida de inte är av en typ som rekommenderas av tillverkaren. 2

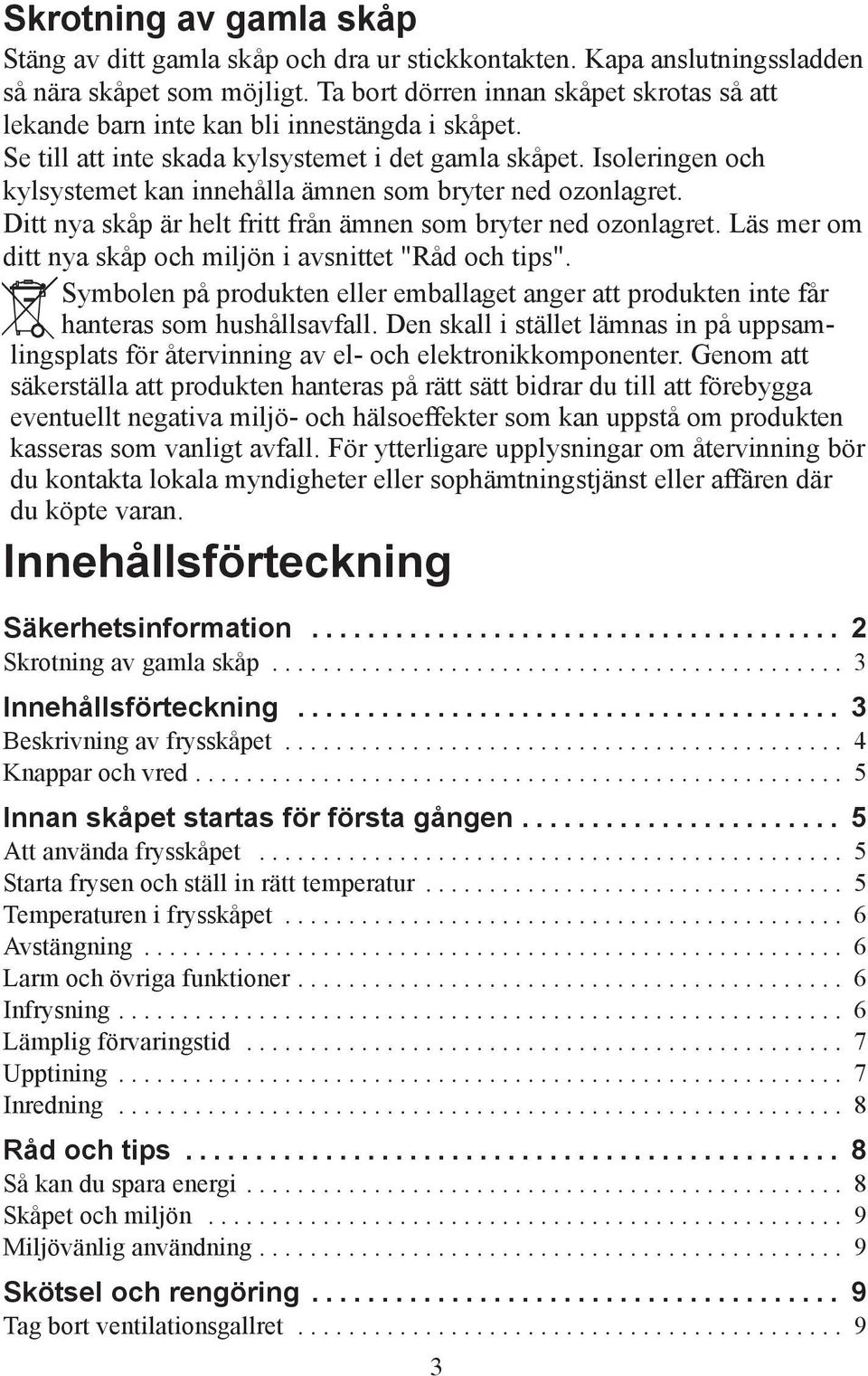

3 Skrotning av gamla skåp Stäng av ditt gamla skåp och dra ur stickkontakten. Kapa anslutningssladden så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att lekande barn inte kan bli innestängda i skåpet. Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och kylsystemet kan innehålla ämnen som bryter ned ozonlagret. Ditt nya skåp är helt fritt från ämnen som bryter ned ozonlagret. Läs mer om ditt nya skåp och miljön i avsnittet "Råd och tips". Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Innehållsförteckning Säkerhetsinformation... 2 Skrotning av gamla skåp... 3 Innehållsförteckning... 3 Beskrivning av frysskåpet... 4 Knappar och vred... 5 Innan skåpet startas för första gången... 5 Att använda frysskåpet... 5 Starta frysen och ställ in rätt temperatur... 5 Temperaturen i frysskåpet... 6 Avstängning... 6 Larm och övriga funktioner... 6 Infrysning... 6 Lämplig förvaringstid... 7 Upptining... 7 Inredning... 8 Råd och tips... 8 Så kan du spara energi... 8 Skåpet och miljön... 9 Miljövänlig användning... 9 Skötsel och rengöring... 9 Tag bort ventilationsgallret

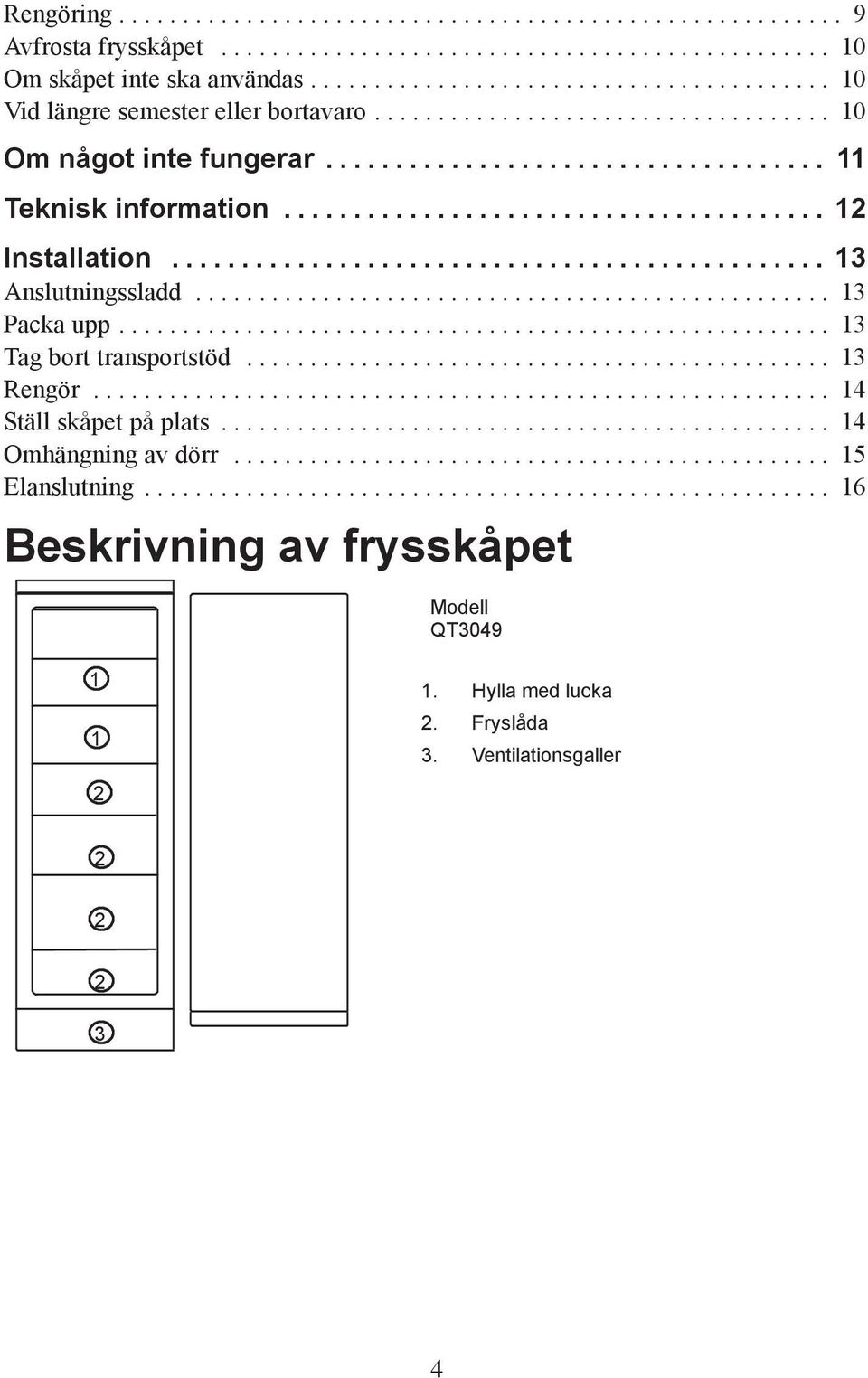

4 Rengöring... 9 Avfrosta frysskåpet Om skåpet inte ska användas Vid längre semester eller bortavaro Om något inte fungerar Teknisk information Installation Anslutningssladd Packa upp Tag bort transportstöd Rengör Ställ skåpet på plats Omhängning av dörr Elanslutning Beskrivning av frysskåpet Modell QT Hylla med lucka 2. Fryslåda 3. Ventilationsgaller

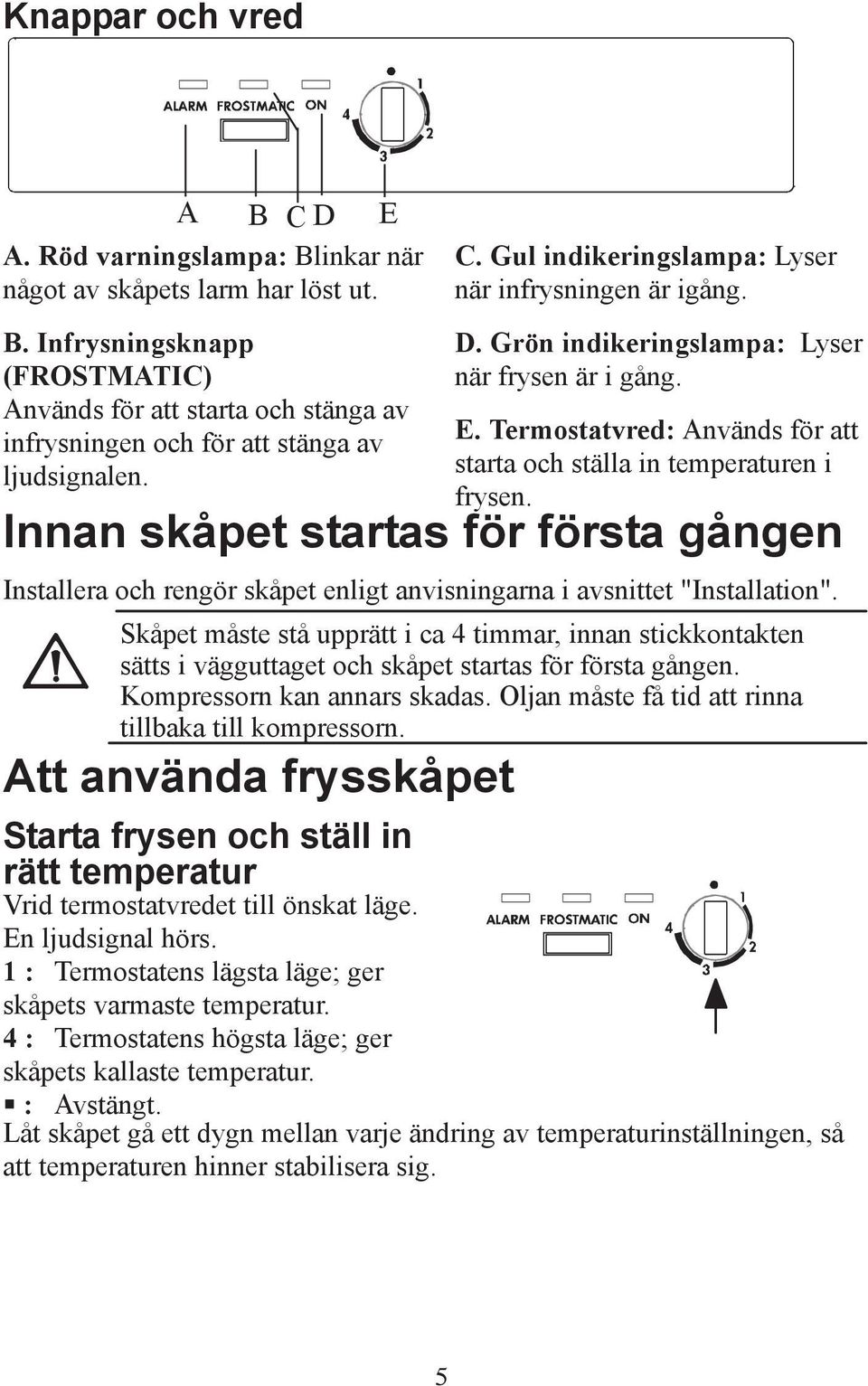

5 Knappar och vred A B C D E A. Röd varningslampa: Blinkar när något av skåpets larm har löst ut. B. Infrysningsknapp (FROSTMATIC) Används för att starta och stänga av infrysningen och för att stänga av ljudsignalen. C. Gul indikeringslampa: Lyser när infrysningen är igång. D. Grön indikeringslampa: Lyser när frysen är i gång. E. Termostatvred: Används för att starta och ställa in temperaturen i frysen. Innan skåpet startas för första gången Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation". Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten sätts i vägguttaget och skåpet startas för första gången. Kompressorn kan annars skadas. Oljan måste få tid att rinna tillbaka till kompressorn. Att använda frysskåpet Starta frysen och ställ in rätt temperatur Vrid termostatvredet till önskat läge. En ljudsignal hörs. 1: Termostatens lägsta läge; ger skåpets varmaste temperatur. 4: Termostatens högsta läge; ger skåpets kallaste temperatur. G : Avstängt. Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så att temperaturen hinner stabilisera sig. 5

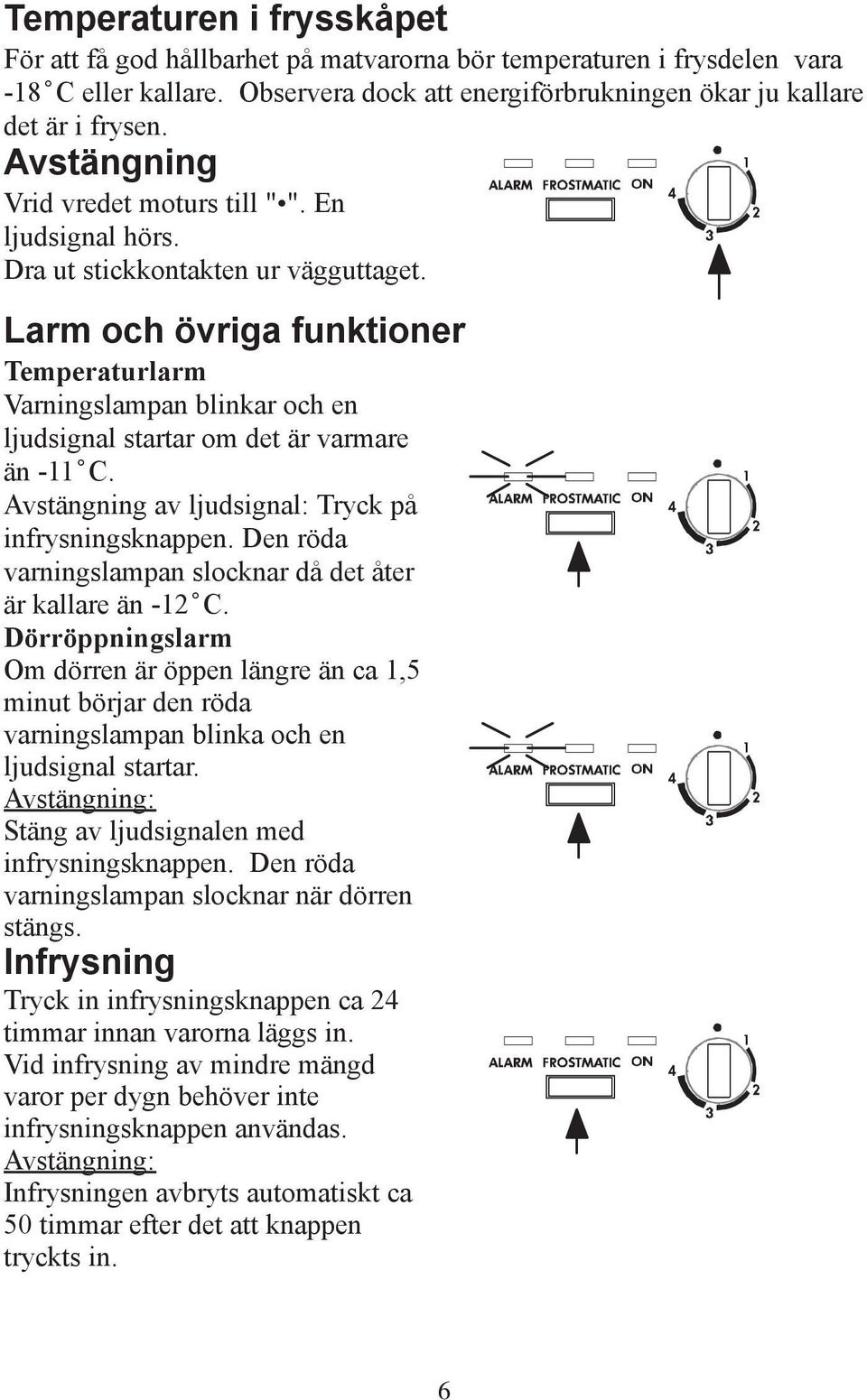

6 Temperaturen i frysskåpet För att få god hållbarhet på matvarorna bör temperaturen i frysdelen vara -18 C eller kallare. Observera dock att energiförbrukningen ökar ju kallare det är i frysen. Avstängning Vrid vredet moturs till " ". En ljudsignal hörs. Dra ut stickkontakten ur vägguttaget. Larm och övriga funktioner Temperaturlarm Varningslampan blinkar och en ljudsignal startar om det är varmare än -11 C. Avstängning av ljudsignal: Tryck på infrysningsknappen. Den röda varningslampan slocknar då det åter är kallare än -12 C. Dörröppningslarm Om dörren är öppen längre än ca 1,5 minut börjar den röda varningslampan blinka och en ljudsignal startar. Avstängning: Stäng av ljudsignalen med infrysningsknappen. Den röda varningslampan slocknar när dörren stängs. Infrysning Tryck in infrysningsknappen ca 24 timmar innan varorna läggs in. Vid infrysning av mindre mängd varor per dygn behöver inte infrysningsknappen användas. Avstängning: Infrysningen avbryts automatiskt ca 50 timmar efter det att knappen tryckts in. 6

7 Infrysningen går också att avbryta manuellt genom att åter trycka på infrysningsknappen. Den gula infrysningslampan lyser så länge infrysningen är påkopplad. Infrysningsråd Använd den översta och vid behov också den näst översta hyllan för infrysning. Lägg varorna direkt på fryshyllorna. Lägg varorna friliggande från varandra så att luften kan cirkulera mellan paketen. Lägg inte varorna som ska frysas in i direkt kontakt med redan frysta varor. Värmen från varorna kan tina de frysta varorna på ytan. När varorna är frysta bör de packas ihop så tätt som möjligt. Då håller de sig kalla längre vid ett eventuellt strömavbrott. Frys inte in för mycket varor på en gång. Frysens infrysningskapacitet finns angiven i tabellen med teknisk information. Kontrollera att skåpet fungerar och håller inställd temperatur 24 timmar efter att det startats för första gången. Först därefter bör skåpet tas i bruk för infrysning av färska varor. Lämplig förvaringstid Varor som köps frysta: Följ de råd om hållbarhet som finns på förpackningen. Mat som frysts in hemma: Fet och salt mat bör inte förvaras längre än tre månader. Lagad mat och varor med lite fett kan förvaras ca 6 månader. Mager mat och bär kan förvaras ungefär ett år. Upptining Upptining sker bäst i kylskåp. Lägg varan på ett fat med kanter så att inte ev. vätska rinner ut i kylen. Snabbtining kan även ske i rumstemperatur eller i kallt vatten. Vid upptining i mikrovågsugn - följ råden i bruksanvisningen för mikrovågsungnen. 7

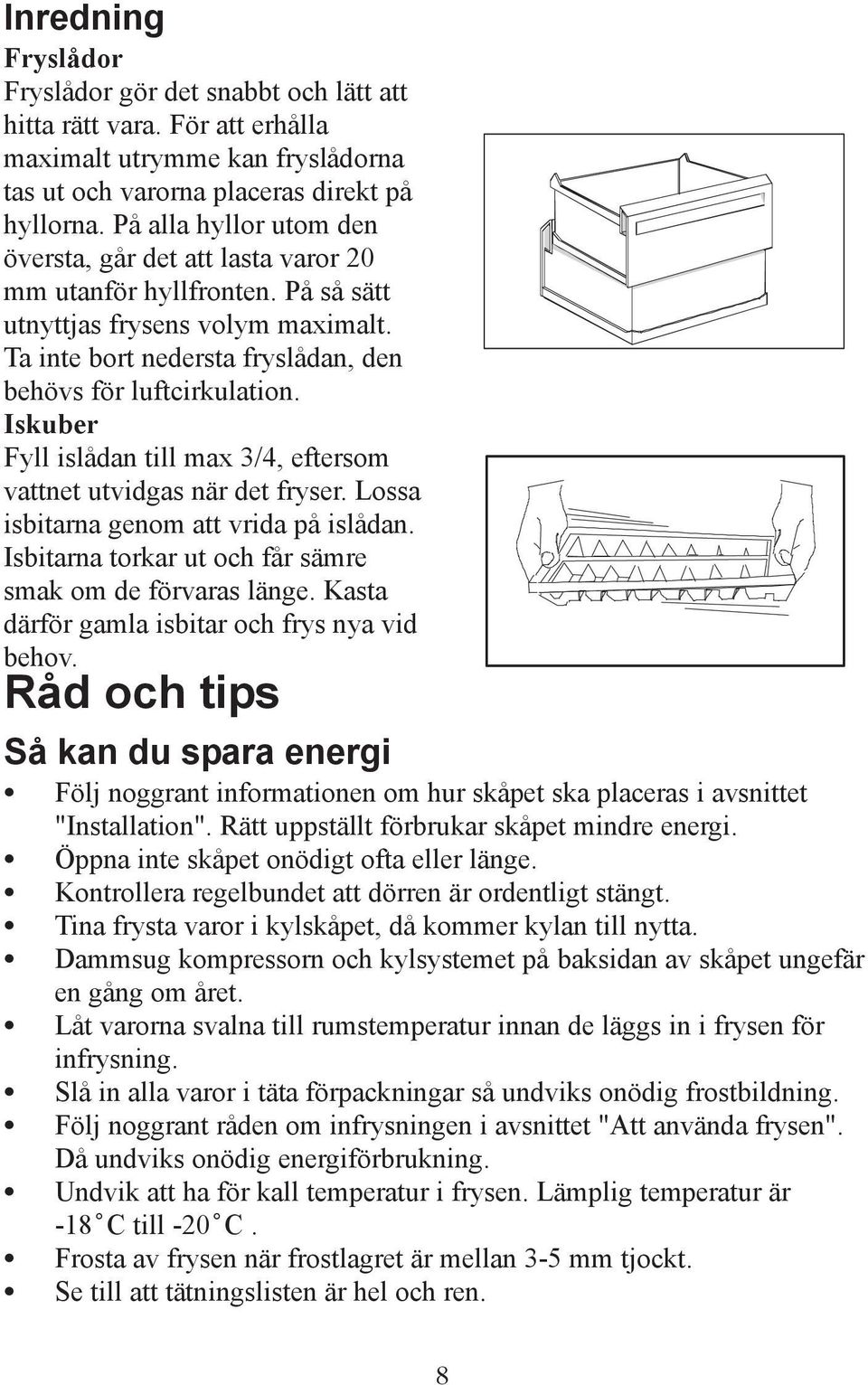

8 Inredning Fryslådor Fryslådor gör det snabbt och lätt att hitta rätt vara. För att erhålla maximalt utrymme kan fryslådorna tas ut och varorna placeras direkt på hyllorna. På alla hyllor utom den översta, går det att lasta varor 20 mm utanför hyllfronten. På så sätt utnyttjas frysens volym maximalt. Ta inte bort nedersta fryslådan, den behövs för luftcirkulation. Iskuber Fyll islådan till max 3/4, eftersom vattnet utvidgas när det fryser. Lossa isbitarna genom att vrida på islådan. Isbitarna torkar ut och får sämre smak om de förvaras länge. Kasta därför gamla isbitar och frys nya vid behov. Råd och tips Så kan du spara energi S S S S S S S S S S S Följ noggrant informationen om hur skåpet ska placeras i avsnittet "Installation". Rätt uppställt förbrukar skåpet mindre energi. Öppna inte skåpet onödigt ofta eller länge. Kontrollera regelbundet att dörren är ordentligt stängt. Tina frysta varor i kylskåpet, då kommer kylan till nytta. Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär en gång om året. Låt varorna svalna till rumstemperatur innan de läggs in i frysen för infrysning. Slå in alla varor i täta förpackningar så undviks onödig frostbildning. Följ noggrant råden om infrysningen i avsnittet "Att använda frysen". Då undviks onödig energiförbrukning. Undvik att ha för kall temperatur i frysen. Lämplig temperatur är -18 C till -20 C. Frosta av frysen när frostlagret är mellan 3-5 mm tjockt. Se till att tätningslisten är hel och ren. 8

9 Skåpet och miljön S S S Isoleringen och köldmediet i skåpet är helt oskadliga för ozonlagret. Alla delar i emballaget kan återvinnas. Skåpet är tillverkat så att det lätt kan demonteras för återvinning. Miljövänlig användning S S S S Lämna skåpets emballage och kasserade kyl- och frysskåp till en återvinningsanläggning. Kontakta kommunen eller din återförsäljare för närmare information. Förvara varorna i burkar och kärl som kan användas flera gånger. Använd så lite engångsmaterial som möjligt. Använd ett milt och miljövänligt handdiskmedel och vatten vid rengöring. Följ råden under rubriken "Så kan du spara energi". Skötsel och rengöring Tag bort ventilationsgallret Ventilationsgallret är löstagbart. Det ska tas bort vid rengöring. Dörren måste vara öppen när ventilationsgallret tas bort. Lossa gallret i överkant genom att dra det utåt/nedåt sedan rakt ut. Dra sedan gallret rakt ut för att ta loss det. Rengöring Rengör skåpet regelbundet. Stäng av skåpet och dra ur stickkontakten från vägguttaget. Tag ut lösa delar och handdiska dem. Torka av skåp, inredning och tätningslist. Använd en mjuk trasa och ett milt handdiskmedel utspätt med ljummet vatten. Stäng inte dörren förrän det är torrt i skåpet. Tag bort ventilationsgallret (se avsnittet "Tag bort ventilationsgallret") och dammsug under skåpet. Drag fram skåpet från väggen. Dammsug baksidan av skåpet, kylsystemet och kompressorn. Lyft skåpet i framkanten när det ska flyttas, så att golvet inte repas. 9

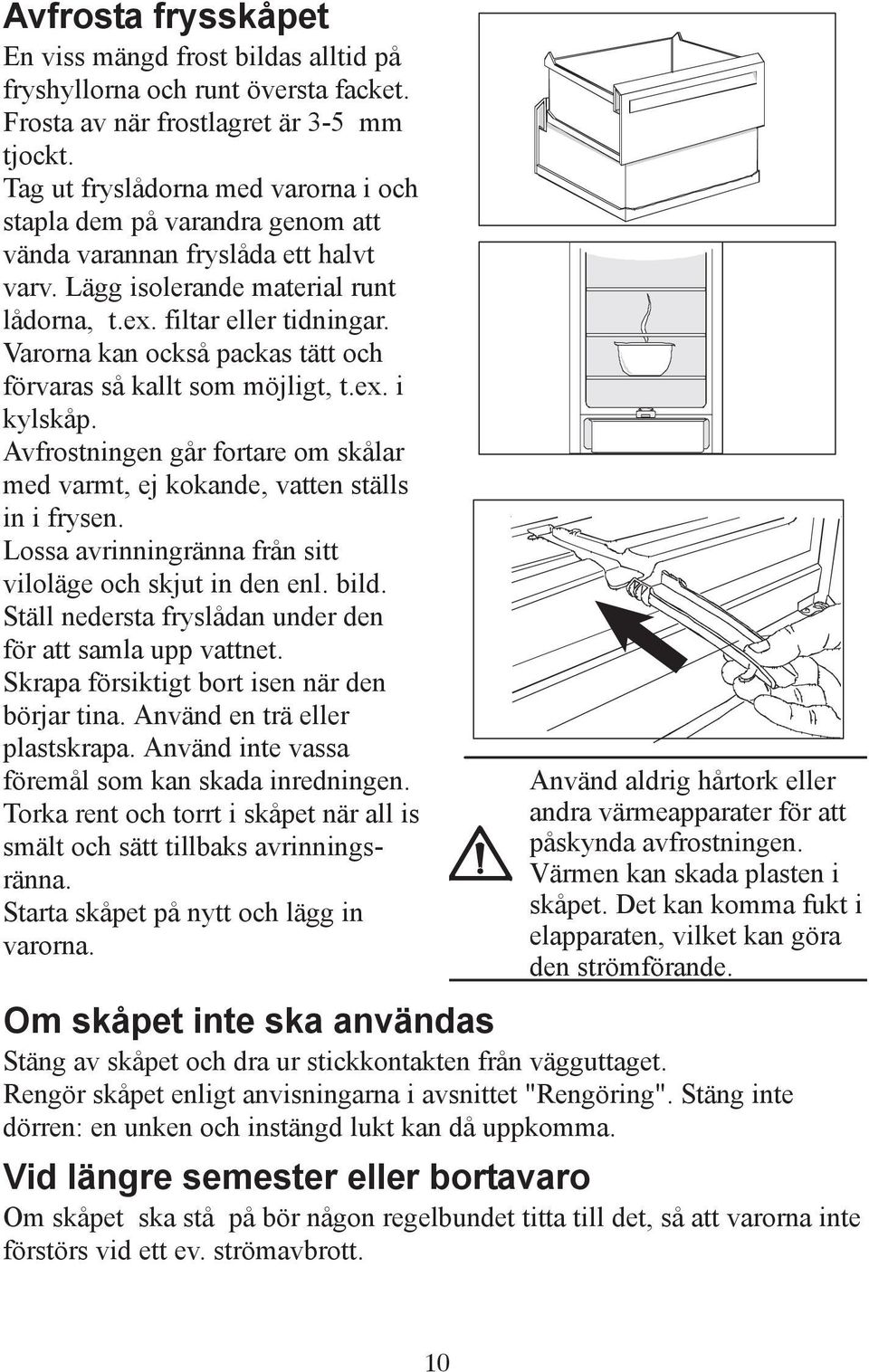

10 Avfrosta frysskåpet En viss mängd frost bildas alltid på fryshyllorna och runt översta facket. Frosta av när frostlagret är 3-5 mm tjockt. Tag ut fryslådorna med varorna i och stapla dem på varandra genom att vända varannan fryslåda ett halvt varv. Lägg isolerande material runt lådorna, t.ex. filtar eller tidningar. Varorna kan också packas tätt och förvaras så kallt som möjligt, t.ex. i kylskåp. Avfrostningen går fortare om skålar med varmt, ej kokande, vatten ställs in i frysen. Lossa avrinningränna från sitt viloläge och skjut in den enl. bild. Ställ nedersta fryslådan under den för att samla upp vattnet. Skrapa försiktigt bort isen när den börjar tina. Använd en trä eller plastskrapa. Använd inte vassa föremål som kan skada inredningen. Torkarentochtorrtiskåpetnärallis smält och sätt tillbaks avrinningsränna. Starta skåpet på nytt och lägg in varorna. Använd aldrig hårtork eller andra värmeapparater för att påskynda avfrostningen. Värmen kan skada plasten i skåpet. Det kan komma fukt i elapparaten, vilket kan göra den strömförande. Om skåpet inte ska användas Stäng av skåpet och dra ur stickkontakten från vägguttaget. Rengör skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte dörren: en unken och instängd lukt kan då uppkomma. Vid längre semester eller bortavaro Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte förstörs vid ett ev. strömavbrott. 10

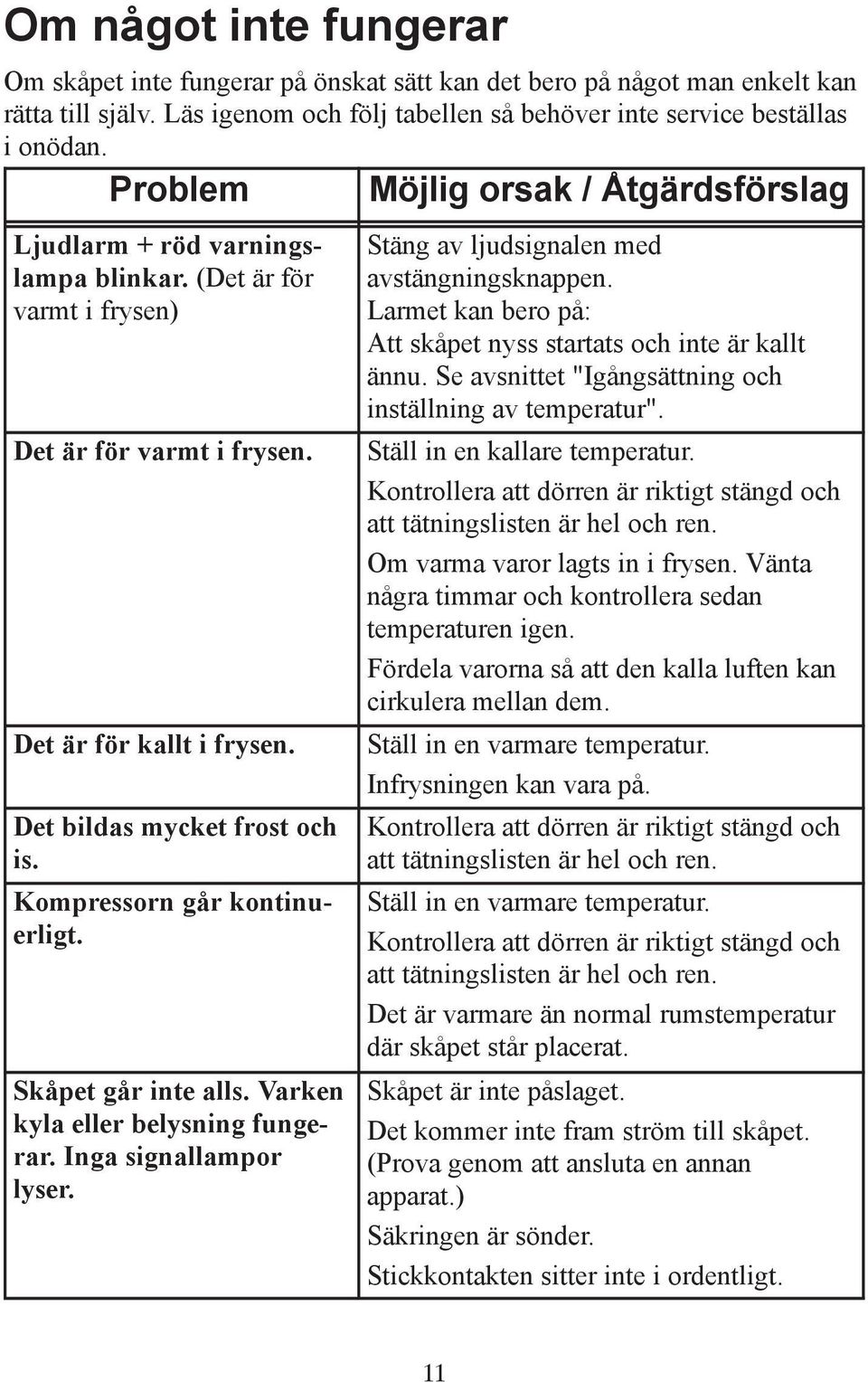

11 Om något inte fungerar Om skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas i onödan. Problem Möjlig orsak / Åtgärdsförslag Ljudlarm + röd varningslampa blinkar. (Det är för varmt i frysen) Det är för varmt i frysen. Det är för kallt i frysen. Det bildas mycket frost och is. Kompressorn går kontinuerligt. Skåpet går inte alls. Varken kyla eller belysning fungerar. Inga signallampor lyser. Stäng av ljudsignalen med avstängningsknappen. Larmet kan bero på: Att skåpet nyss startats och inte är kallt ännu. Se avsnittet "Igångsättning och inställning av temperatur". Ställ in en kallare temperatur. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Om varma varor lagts in i frysen. Vänta några timmar och kontrollera sedan temperaturen igen. Fördela varorna så att den kalla luften kan cirkulera mellan dem. Ställ in en varmare temperatur. Infrysningen kan vara på. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Ställ in en varmare temperatur. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Det är varmare än normal rumstemperatur där skåpet står placerat. Skåpet är inte påslaget. Det kommer inte fram ström till skåpet. (Prova genom att ansluta en annan apparat.) Säkringen är sönder. Stickkontakten sitter inte i ordentligt. 11

12 Skåpets ljudnivå är störande hög. I kylsystemet bildas det normalt vissa ljud. Ett pulserande ljud hörs när köldmediet pumpas runt i kylsystemet. När kompressorn startar och stannar kan knäppande ljud höras från termostaten. Strömavbrott Teknisk information Modell Nyttovolym Bredd Höjd Djup Energiförbrukning Energiklass Märkeffekt Infrysningskapacitet Om ljudnivån upplevs som störande: Böj försiktigt rören på skåpets baksida så att de inte vidrör varandra. Sätt tillbaka distanskuddarna (mellan skåpet och rören) om de fallit bort. Följ noga Instruktionerna i avsnittet "Ställ skåpet på plats". Öppna inte skåpet i onödan, förutom om avbrottet verkar bli långvarigt då bör varorna om möjligt flyttas till ett fungerande skåp. Är de frysta varorna fortfarande hårda efter strömbrottet kan de frysas om direkt. Har matvarorna tinat men fortfarande är friska och luktar gott kan de användas, men de bör tillagas innan de fryses om eller konsumeras. QT l 595 mm 1800 mm 600 mm 306 kwh/år A 100 W 24 kg/24timmar 12

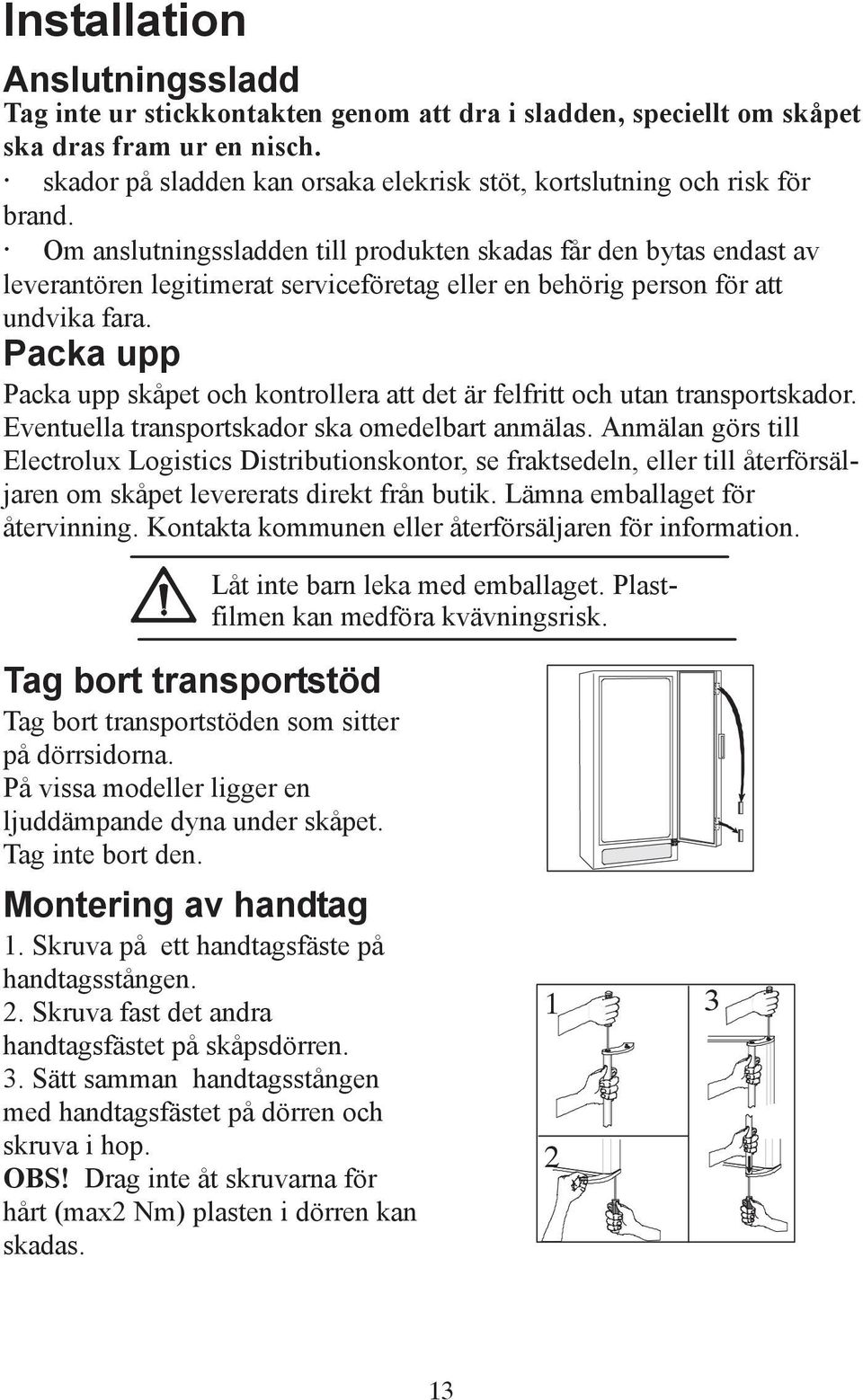

13 Installation Anslutningssladd Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch. skador på sladden kan orsaka elekrisk stöt, kortslutning och risk för brand. Om anslutningssladden till produkten skadas får den bytas endast av leverantören legitimerat serviceföretag eller en behörig person för att undvika fara. Packa upp Packa upp skåpet och kontrollera att det är felfritt och utan transportskador. Eventuella transportskador ska omedelbart anmälas. Anmälan görs till Electrolux Logistics Distributionskontor, se fraktsedeln, eller till återförsäljaren om skåpet levererats direkt från butik. Lämna emballaget för återvinning. Kontakta kommunen eller återförsäljaren för information. Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk. Tag bort transportstöd Tag bort transportstöden som sitter på dörrsidorna. På vissa modeller ligger en ljuddämpande dyna under skåpet. Tag inte bort den. Montering av handtag 1. Skruva på ett handtagsfäste på handtagsstången. 2. Skruva fast det andra handtagsfästet på skåpsdörren. 3. Sätt samman handtagsstången med handtagsfästet på dörren och skruva i hop. OBS! Drag inte åt skruvarna för hårt (max2 Nm) plasten i dörren kan skadas

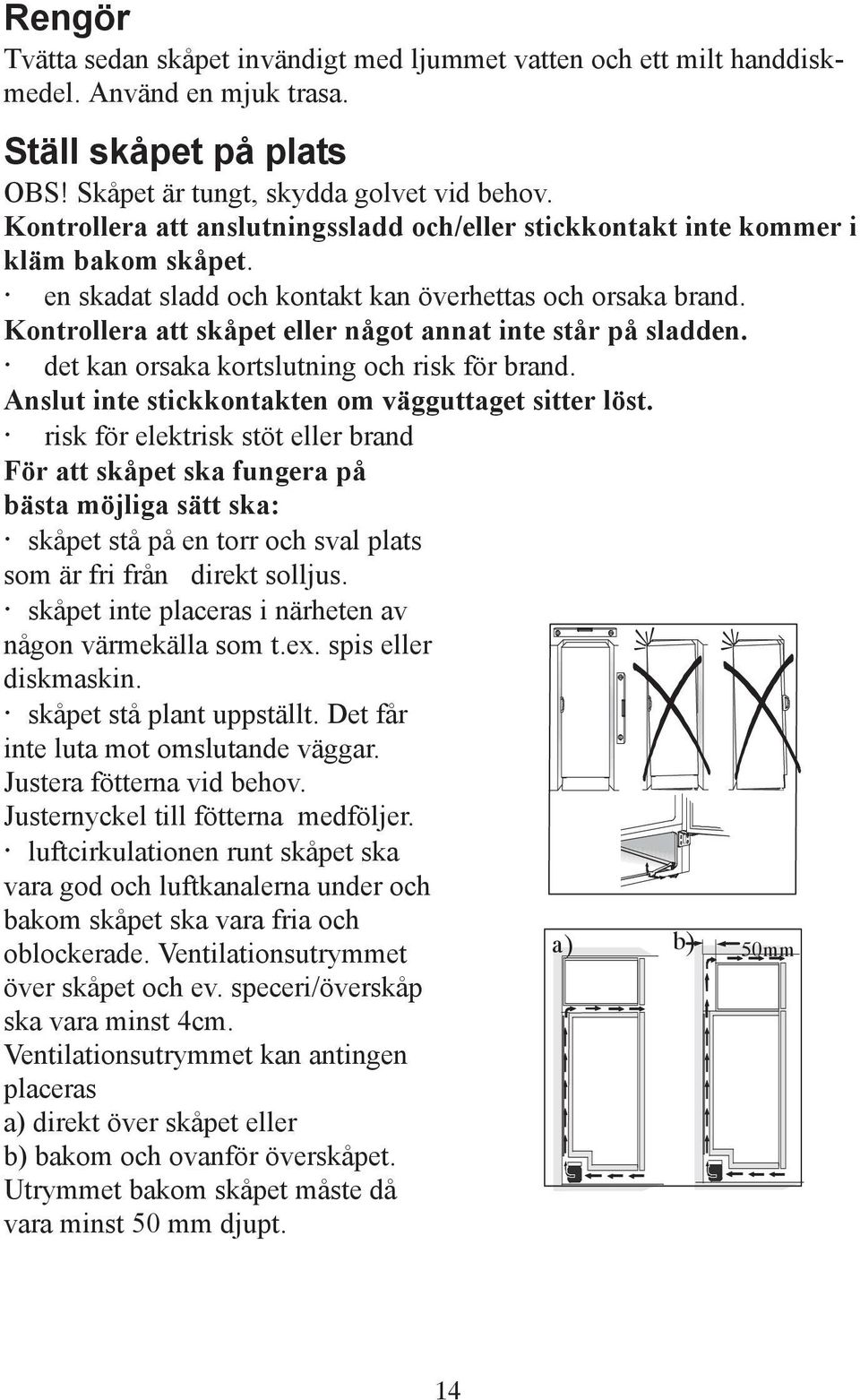

14 Rengör Tvätta sedan skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa. Ställ skåpet på plats OBS! Skåpet är tungt, skydda golvet vid behov. Kontrollera att anslutningssladd och/eller stickkontakt inte kommer i kläm bakom skåpet. en skadat sladd och kontakt kan överhettas och orsaka brand. Kontrollera att skåpet eller något annat inte står på sladden. det kan orsaka kortslutning och risk för brand. Anslut inte stickkontakten om vägguttaget sitter löst. risk för elektrisk stöt eller brand För att skåpet ska fungera på bästa möjliga sätt ska: skåpet stå på en torr och sval plats som är fri från direkt solljus. skåpet inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin. skåpet stå plant uppställt. Det får inte luta mot omslutande väggar. Justera fötterna vid behov. Justernyckel till fötterna medföljer. luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom skåpet ska vara fria och oblockerade. Ventilationsutrymmet över skåpet och ev. speceri/överskåp ska vara minst 4cm. Ventilationsutrymmet kan antingen placeras a) direkt över skåpet eller b) bakom och ovanför överskåpet. Utrymmet bakom skåpet måste då vara minst 50 mm djupt. a) b) 50mm 14

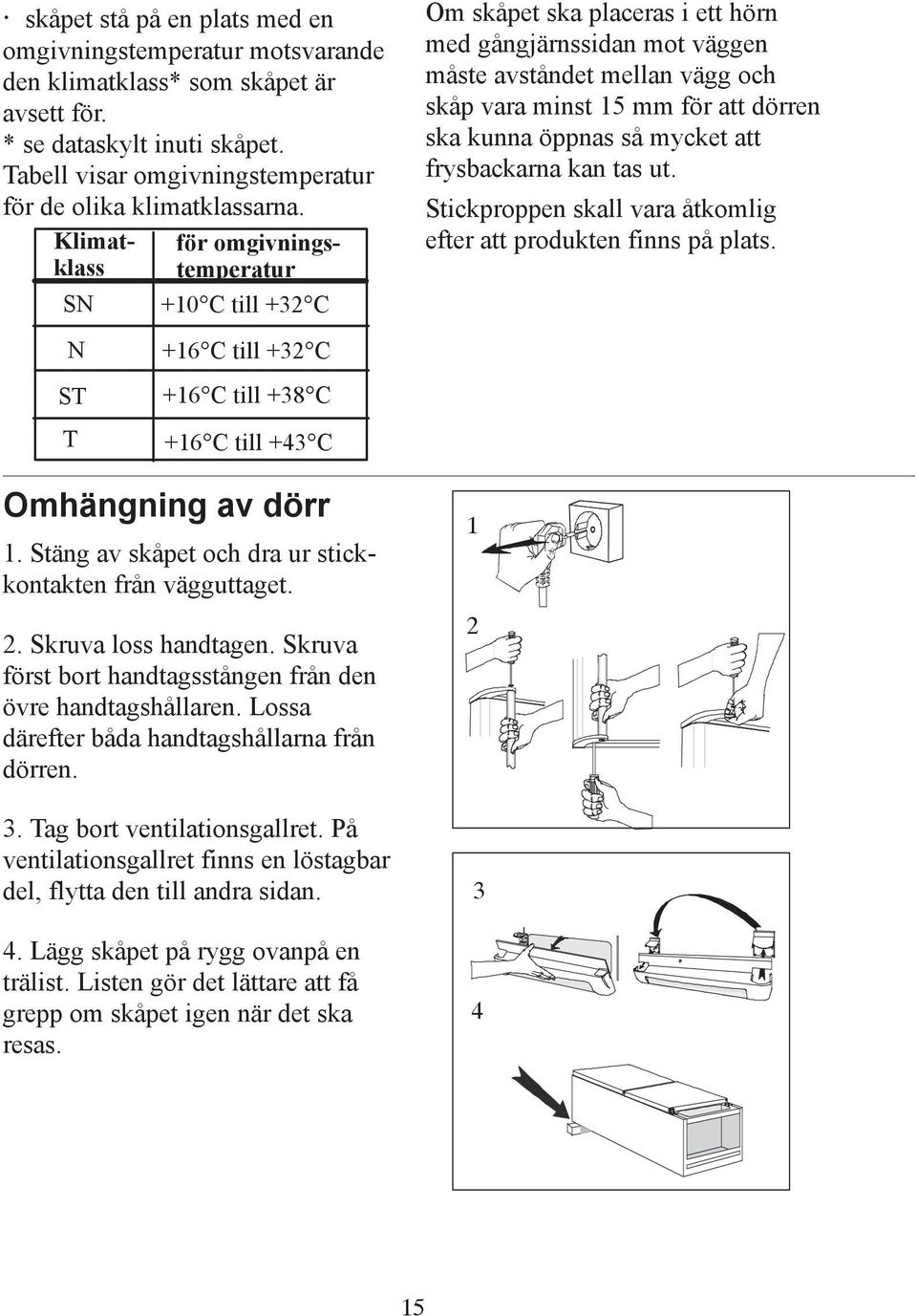

15 skåpet stå på en plats med en omgivningstemperatur motsvarande den klimatklass* som skåpet är avsett för. * se dataskylt inuti skåpet. Tabell visar omgivningstemperatur för de olika klimatklassarna. Klimatklass SN N ST T för omgivningstemperatur +10 C till +32 C +16 C till +32 C +16 C till +38 C +16 C till +43 C Omhängning av dörr 1. Stäng av skåpet och dra ur stickkontakten från vägguttaget. 2. Skruva loss handtagen. Skruva först bort handtagsstången från den övre handtagshållaren. Lossa därefter båda handtagshållarna från dörren. 3. Tag bort ventilationsgallret. På ventilationsgallret finns en löstagbar del, flytta den till andra sidan. 4. Lägg skåpet på rygg ovanpå en trälist. Listen gör det lättare att få grepp om skåpet igen när det ska resas. Om skåpet ska placeras i ett hörn med gångjärnssidan mot väggen måste avståndet mellan vägg och skåp vara minst 15 mm för att dörren ska kunna öppnas så mycket att frysbackarna kan tas ut. Stickproppen skall vara åtkomlig efter att produkten finns på plats

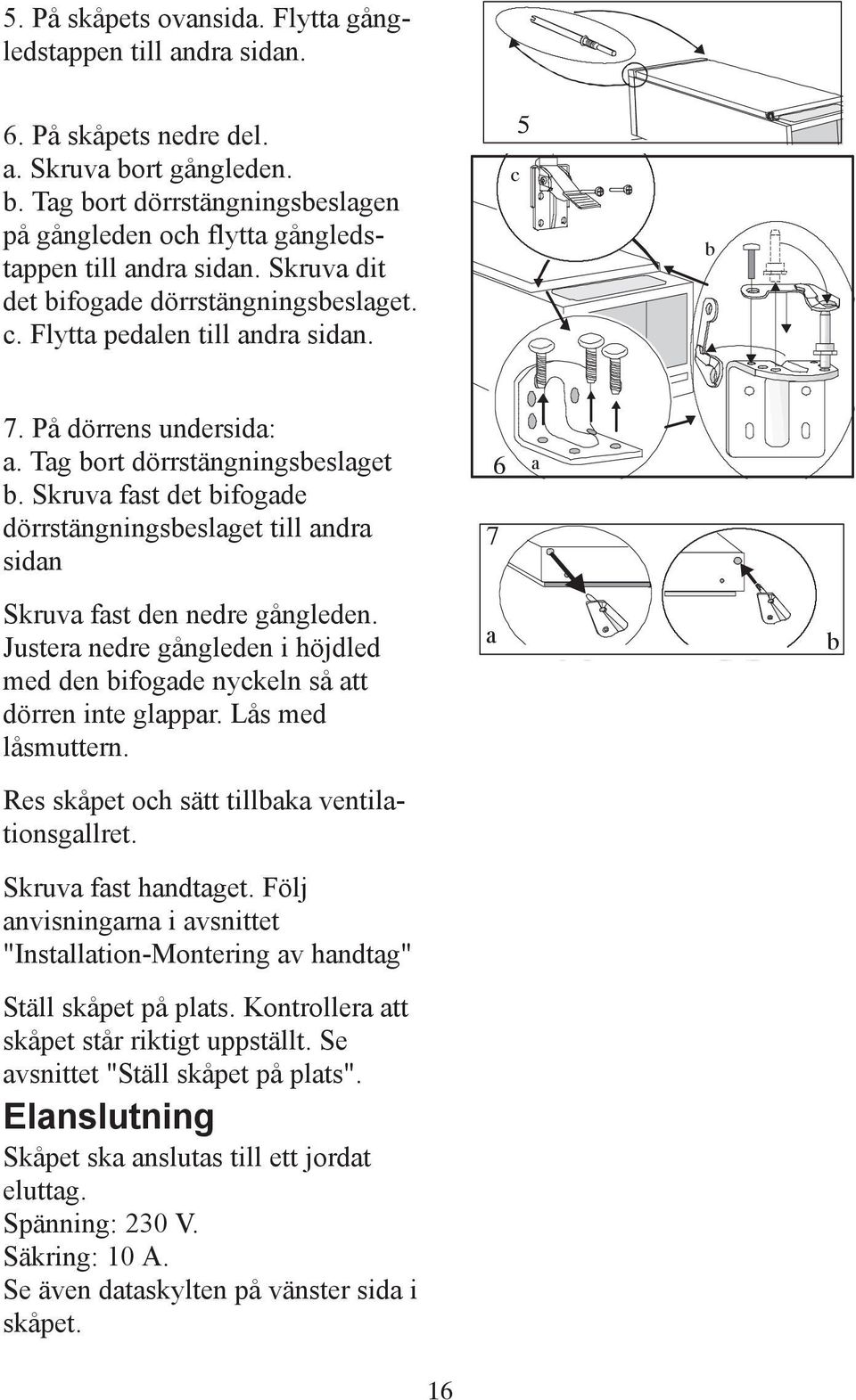

16 5. På skåpets ovansida. Flytta gångledstappen till andra sidan. 6. På skåpets nedre del. a. Skruva bort gångleden. b. Tag bort dörrstängningsbeslagen på gångleden och flytta gångledstappen till andra sidan. Skruva dit det bifogade dörrstängningsbeslaget. c. Flytta pedalen till andra sidan. c 5 b 7. På dörrens undersida: a. Tag bort dörrstängningsbeslaget b. Skruva fast det bifogade dörrstängningsbeslaget till andra sidan 7 6 a Skruva fast den nedre gångleden. Justera nedre gångleden i höjdled med den bifogade nyckeln så att dörren inte glappar. Lås med låsmuttern. Res skåpet och sätt tillbaka ventilationsgallret. Skruva fast handtaget. Följ anvisningarna i avsnittet "Installation-Montering av handtag" Ställ skåpet på plats. Kontrollera att skåpet står riktigt uppställt. Se avsnittet "Ställ skåpet på plats". Elanslutning Skåpet ska anslutas till ett jordat eluttag. Spänning: 230 V. Säkring: 10 A. Se även dataskylten på vänster sida i skåpet. a b 16

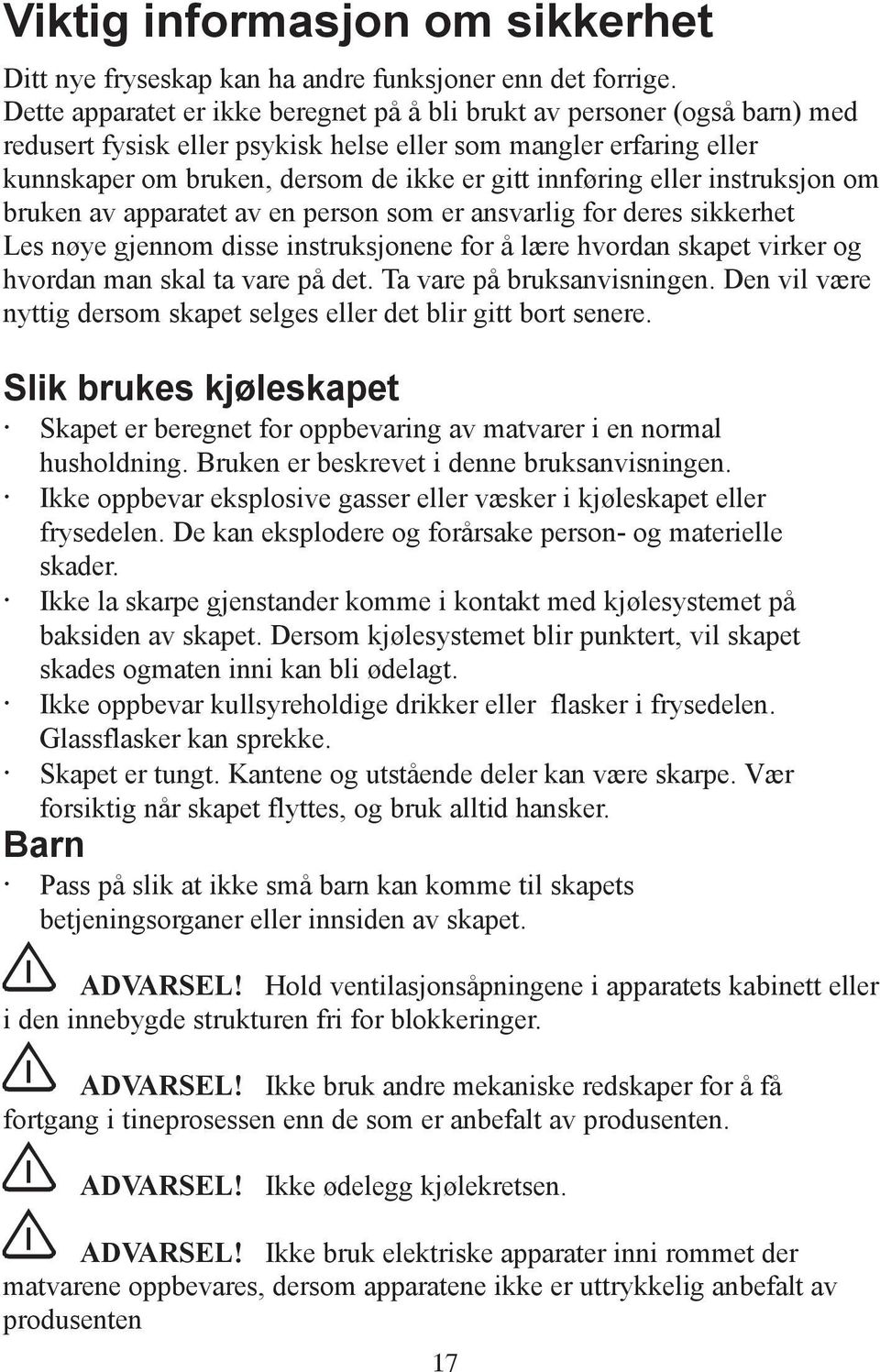

17 Viktig informasjon om sikkerhet Ditt nye fryseskap kan ha andre funksjoner enn det forrige. Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet Les nøye gjennom disse instruksjonene for å lære hvordan skapet virker og hvordan man skal ta vare på det. Ta vare på bruksanvisningen. Den vil være nyttig dersom skapet selges eller det blir gitt bort senere. Slik brukes kjøleskapet Skapet er beregnet for oppbevaring av matvarer i en normal husholdning. Bruken er beskrevet i denne bruksanvisningen. Ikke oppbevar eksplosive gasser eller væsker i kjøleskapet eller frysedelen. De kan eksplodere og forårsake person- og materielle skader. Ikke la skarpe gjenstander komme i kontakt med kjølesystemet på baksiden av skapet. Dersom kjølesystemet blir punktert, vil skapet skades ogmaten inni kan bli ødelagt. Ikke oppbevar kullsyreholdige drikker eller flasker i frysedelen. Glassflasker kan sprekke. Skapet er tungt. Kantene og utstående deler kan være skarpe. Vær forsiktig når skapet flyttes, og bruk alltid hansker. Barn Pass på slik at ikke små barn kan komme til skapets betjeningsorganer eller innsiden av skapet. ADVARSEL! Hold ventilasjonsåpningene i apparatets kabinett eller i den innebygde strukturen fri for blokkeringer. ADVARSEL! Ikke bruk andre mekaniske redskaper for å få fortgang i tineprosessen enn de som er anbefalt av produsenten. ADVARSEL! Ikke ødelegg kjølekretsen. ADVARSEL! Ikke bruk elektriske apparater inni rommet der matvarene oppbevares, dersom apparatene ikke er uttrykkelig anbefalt av produsenten 17

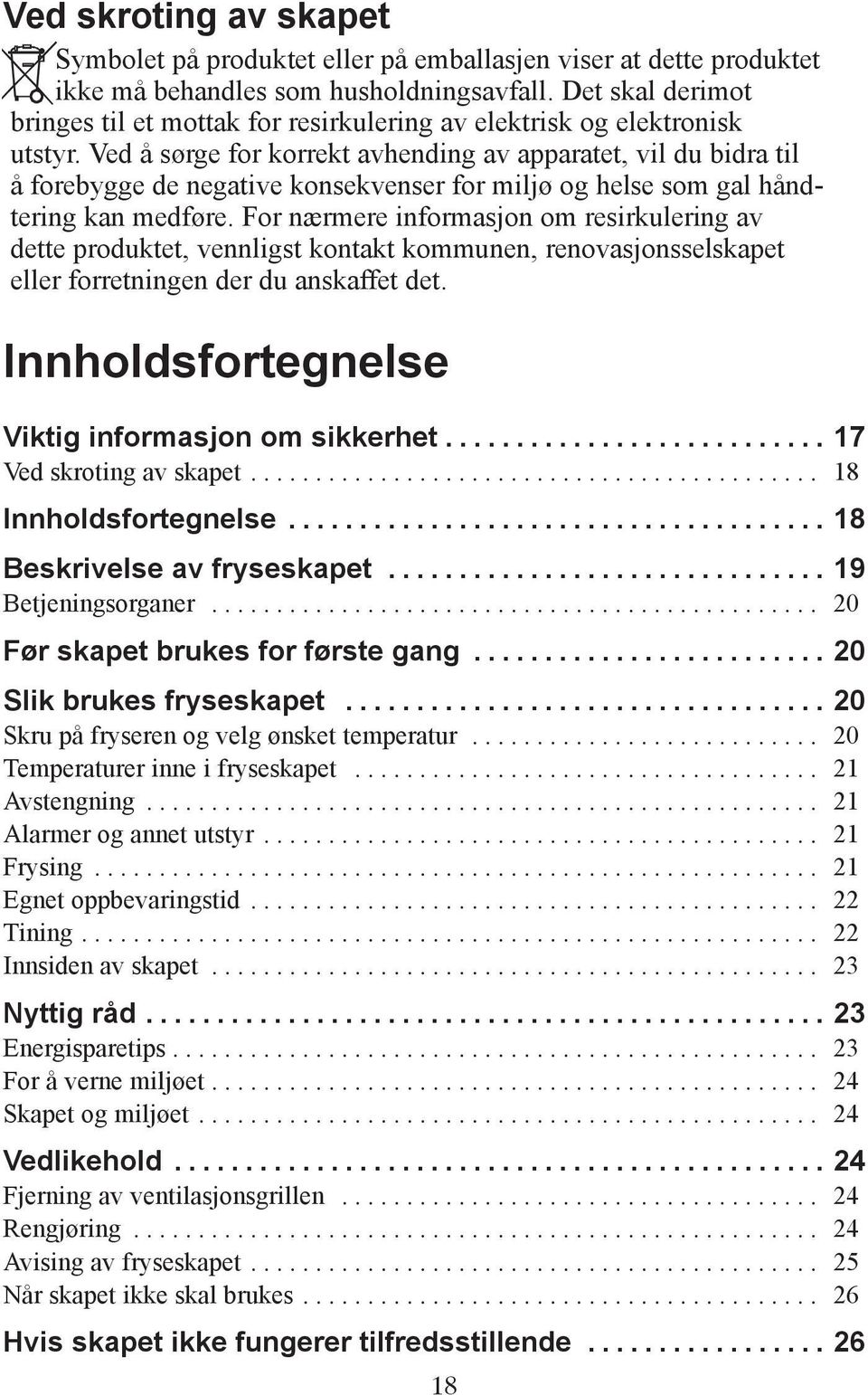

18 Ved skroting av skapet Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det. Innholdsfortegnelse Viktig informasjon om sikkerhet Ved skroting av skapet Innholdsfortegnelse Beskrivelse av fryseskapet Betjeningsorganer Før skapet brukes for første gang Slik brukes fryseskapet Skru på fryseren og velg ønsket temperatur Temperaturer inne i fryseskapet Avstengning Alarmer og annet utstyr Frysing Egnet oppbevaringstid Tining Innsiden av skapet Nyttig råd Energisparetips For å verne miljøet Skapet og miljøet Vedlikehold Fjerning av ventilasjonsgrillen Rengjøring Avising av fryseskapet Når skapet ikke skal brukes Hvis skapet ikke fungerer tilfredsstillende

19 Tekniske data Installasjon Oppakking Fjerning av transportstøttene Rengjøring Installasjon av skapet Omhengsling av dør Nettilkobling Beskrivelse av fryseskapet Modell QT Hylle med luke 2. Fryseskuffe 3. Ventilasjonsgrill

20 Betjeningsorganer A B C D E A. Rød varsellampe: Blinker når en av alarmene i skapet har slått ut. B. Knappen hurtiginnfrysing (FROSTMATIC) Brukes til å slå hurtiginnfrysingsfunksjonen på eller av. C. Gul varsellampe Tennes når hurtiginnfrysingen benyttes. D. Grønn varsellampe Lyser når fryseskapet er i gang. E. Termostatkontroll Brukes for å skru på og velge ønsket temperatur i fryseskapet. Før skapet brukes for første gang Plassér og vask skapet som beskrevet i kapittelet "Installasjon". Før pluggen settes i stikkontakten og skapet skrus på for første gang, la det stå oppreist i omtrent 4 timer. Ellers kan kompressoren bli skadet. Denne tiden vil gi oljen nok tid til å synke tilbake til kompressoren. Slik brukes fryseskapet Skru på fryseren og velg ønsket temperatur Vri termostatkontrollen til den ønskede posisjonen. Et lydsignal høres. 1: Den nederste posisjonen på termostatkontrollen resulterer i den høyeste temperaturen 4: Den høyeste posisjonen på termostatkontrollen resulterer i den laveste temperaturen G : Skrudd av. La skapet stå på i et døgn hver gang temperaturen forandres. Dette vil la temperaturen stabilisere seg inni skapet. 20

21 Temperaturer inne i fryseskapet For å sikre at matvarene holder seg i lang tid: Pass på at temperaturen inne i fryseskapet er -18 C eller lavere. Vær oppmerksom på at energiforbruket øker ettersom temperaturen synker. Avstengning Vri bryteren mot klokken til "G ". Et lydsignal høres. Kople strømstøpslet fra veggkontakten. Alarmer og annet utstyr Temperaturalarm Varsellampen lyser og en alarm høres dersom det blir varmere enn -11 C. Skru av alarmen: Trykk på innfrysingsknappen. Den røde varsellampen slukker når det blir kaldere enn -12 C. Åpen dør alarm Står døren åpen i mer enn ca 1,5 minutt, vil den røde varsellampen begynne å blinke samtidig som du vil høre et lydsignal. For å slå av alarmen: Trykk inn innfrysingsknappen. Så lenge døren fortsatt står åpen vil du høre lydalarmen på nytt med ett minutts intervaller. Den røde varsellampen slukkes når døren lukkes. Frysing Ved store mengder aktiveres innfrysingsknappen omtrent 24 timer før mat plasseres i fryseren. Man behøver ikke trykke på innfrysingsknappen når man fryser ned mindre volum av mat. 21

22 Innfrysing stoppes automatisk ca 50 timer etter at knappen er trykket på. Hurtig innfrysing kan avbrytes ved å trykke innfrysingsknappen en gang til. Den gule innfrysingslampen forblir lysende så lenge innfrysingsknappen er på. Praktiske råd ved frysing Når produkter fryses ned, bruk den øverste hyllen, og om nødvendig hyllen under denne. Plasser maten direkte på fryserens hyller. Spre produktene mest mulig for å få luftsirkulasjon mellom dem. Ikke plasser mat som skal fryses direkte mot annen frossen mat. Varmen fra den varme maten kan få den frosne maten til å tine på overflaten. Når denne er frossen, bytt om på produktene og legg de så nær hverandre som mulig. Maten vil da holde seg kald lenger dersom det oppstår et strømbrudd. Ikke frys for mye mat på en gang.frysekapasiteten er oppgitt i Tekniske data. Sjekk at skapet er i bruk og beholder den valgte temperaturen et døgn etter at det er skrudd på for første gang. Først da bør fryseren brukes til å fryse ferske matvarer. Egnet oppbevaringstid Ferdigkjøpte frossenvarer: Følg rådene om holdbarhet på pakken. Mat som fryses inn hjemme: Fet og salt mat bør ikke holdes frossen lengre enn tre måneder. Kokt eller stekt og lavkalori mat kan fryses i opptil seks måneder. Mager mat og bær kan fryses i omtrent ett år. Tining Det er best å bruke kjøleskapet for å tine mat. Plasser matvaren på en tallerken med høy kant for å unngå at væske renner ut. For å tine mat hurtig stilles den i romtemperatur eller i kaldt vann. Når en mikrobølgeovn brukes til å tine matvarer, - følg bruksanvisningen for denne. 22

23 Innsiden av skapet Fryseskuffer Fryseskapets skuffer gjør det raskt og enkelt å finne den matvaren som ønskes. For å få mer plass, kan skuffene tas ut og produktene legges direkte på hyllen. På alle hyllene, unntatt topphyllen, er det mulig å plassere produkter som stikker 20mm frem fra forkanten. Dette gir maksimum utnyttelse av plassen. Ta ikke ut den nederste skuffen. Den trengs for å gi nok luftsirkulasjon. Isterninger Fyll isbrettet maksimalt ¾ siden vannet utvider seg når det fryser. Ta ut isterningene ved å vri på brettet. Dersom isterninger oppbevares i lang tid vil de tørke ut og få dårlig smak. Derfor bør gamle isterninger kastes og nye lages når det trengs. Nyttig råd Energisparetips Pass på hvor skapet plasseres. Se kapittelet "Installasjon". Når skapet er installert riktig vil det bruke mindre strøm. Unngå å åpne skapet ofte og lenge om gangen. Sjekk nå og da at døren er ordentlig lukket. Støvsug kompressoren og kjølesystemet på baksiden av skapet omtrent en gang i året. Kjøl ned matvarer i kjøleskapet før de legges i fryseren. Legg alle matvarer i tett emballasje for å unngå unødvendig isdannelse. Frossen mat kan tines i kjøleskapet. Kulden fra de frosne produktene vil bli godt brukt inne i kjøleskapet. Følg rådene om frysing av produkter i kapittelet "Slik brukes fryseskapet". Dette vil gi lavere strømforbruk. Ikke velg for lav temperatur i fryseren. En passende temperatur er mellom -18 C og -20 C. Avis fryseren når islaget blir omtrent 3-5mm. Pass på at dørlisten er hel og alltid ren. Vask med mildt såpevann. 23

24 For å verne miljøet Gi emballasjen og vrakede kjøleskap og frysere til en gjenvinningsstasjon. Kontakt din kommune eller den nærmeste forhandleren for mer informasjon. Ha matvarer i emballasje som kan brukes flere ganger. Kutt ned på engangsemballasje så mye som mulig. Når skapet vaskes - bruk et mildt oppvaskmiddel. Følg rådene i kapitelet "Energisparetips". Skapet og miljøet Dørlisten og kjølevæsken som er brukt i dette skapet skader ikke ozonlaget. Alle delene i emballasjen kan gjenvinnes. Skapet er laget for lett å kunne tas fra hverandre og gjenvinnes. Vedlikehold Fjerning av ventilasjonsgrillen Ventilasjonsgrillen kan tas av, for eksempel for å vaskes, eller for å støvsuge under skapet. Pass på at døren er åpen når ventilasjonsgrillen tas av. Klikk av den øvre delen av grillen ved å dra ut og ned. Dra så grillen rett ut for å ta den helt av. Rengjøring Rengjør skapet regelmessig. Skru av skapet og dra ut pluggen fra kontakten. Ta ut eventuelle løse deler og vask de for hånd. Vask skapet, innsiden og dørlisten. Bruk en myk klut og et mildt vaskemiddel og i lunkent vann. Ikke lukk døren før innsiden av skapet er helt tørt. 24

25 Ta av ventilasjonsgrillen (se kapittelet "Fjerning av ventilasjonsgrillen") og støvsug under skapet. Dra ut skapet fra veggen og støvsug baksiden av skapet, kjølesystemet og kompressoren. Avising av fryseskapet En viss mengde is dannes alltid på hyllene og rundt det øverste rommet. Avis fryseskapet når islaget er omtrent 3-5mm. Ta ut fryserskuffene og plasser dem oppå hverandre ved å vri annenhver skuff en halv gang. Legg noe isolerende rundt skuffene, som for eksempel tepper eller aviser. De frosne varene kan også pakkes godt sammen og holdes på en kald plass, som for eksempel i kjøleskapet. Løsne avrenningsrennen fra sin hvilestilling og press til som på bildet. Plasser den nedre skuffen under avrenningsrennen hvor da vannet kan samles. Skrap forsiktig av isen når den starter å tine. Bruk en skrape av tre eller plast. Ikke bruk skarpe gjenstander da disse kan skade innsiden av skapet. Når all isen har smeltet, vask og tørk skapet tørt. Trykk avrenningstuten på plass igjen. Skru på skapet og legg tilbake de frosne matvarene. Når skapet flyttes, løft det i frontkanten for ikke å skrape gulvet. Bruk aldri en hårtørker eller annet elektrisk utstyr for å påskynde avisingen. Varmen kan skade plasten i skapet, og fuktigheten kan få det elektriske utstyret til å kortslutte. 25

26 Når skapet ikke skal brukes Skru av skapet og dra ut pluggen fra kontakten. Gjør skapet rent som beskrevet i kapittelet "Rengjøring". Ikke lukk døren: det vil føre til en innestengt lukt. Dersom skapet beholdes på, spør noen om å sjekke det nå og da, for å unngå at maten ødelegges dersom det er et strømbrudd. Hvis skapet ikke fungerer tilfredsstillende Fungerer ikke skapet som forventet, er det ofte mulig å rette på dette selv. For å unngå unødvendige servicebesøk bør du lese gjennom og følge veiledningen nedenfor. Problem "" vises i temperaturdisplayet. Lydalarm + blinkende rød varsellampe. (Det er for varmt inne i fryseren.) Det er for varmt inne i fryseren. Mulig årsak / Løsning Ring din servicerepresentant. Slå av lydalarmen ved å trykke inn avbruddsknappen for alarmen. Skapet nylig er slått på og temperaturen enda er for høy. Se kapitlet "Slå på og stille inn temperaturen". Døren kan ha vært åpen så lenge at "åpen dør" alarmen gikk av. Still inn en lavere temperatur. Sørg for god tett innpakning av matvarene. Kontroller at døren er skikkelig lukket og at dørlisten er hel og ren. Dersom det er lagt varme matvarer ned i fryseren må du vente noen timer før du kontrollerer temperaturen på nytt. Fordel matvarene slik at den kalde luften kan sirkulere rundt dem. 26

27 Det er for kaldt inne i fryseren. Det produseres for mye rim og is. Kompressoren går kontinuerlig. Skapdøren fungerer ikke i det hele tatt. Kjøling eller innvendige lys fungerer ikke. Ingen varsellamper lyser. Skapets lydnivå er for høyt. Still inn en høyere temperatur. Hurtiginnfrysing kan være slått på. Temperaturvisningen viser den høyeste temperaturen inne i skapet. Dermed er det naturlig med en forskjell mellom vist temperatur og (gjennomsnittlig) temperatur som er målt på en annen måte. Kontroller at døren er skikkelig lukket og at dørlisten er hel og ren. Still inn en høyere temperatur. Kontroller at døren er skikkelig lukket og at dørlisten er hel og ren. Temperaturen hvor skapet er plassert er over vanlig romtemperatur. Skapet er ikke slått på. Det kommer ikke strøm frem til skapet. (Prøv å kople noe annet elektrisk utstyr til strømuttaket.) Sikringen har gått. Pluggen er ikke satt skikkelig på plass. Kjølesystemet vil alltid produsere noe lyd. Det høres en pulserende lyd når kjølemiddelet pumpes inne i kjølerørene. Du vil høre en tikkende lyd fra termostaten når kompressoren slås av og på. Lydnivået varierer med hvordan skapet brukes. Bøy forsiktig rørene på baksiden av skapet og pass på at de ikke berører hver andre. Dersom støtputene (mellom skapveggene og rørene) løsner, må du sette dem tilbake på plass igjen. Følg nøye veiledningen i kapittel "Installasjon av skapet". 27

28 Strømbrudd Tekniske data Skapet må ikke åpnes unødig, med unntak av når strømavbruddet ser ut til å bli langvarig, slik at matvarene bør flyttes til et annet skap som fungerer. Dersom de nedfryste varene fortsatt er harde etter strømbruddet, kan de fryses ned igjen med det samme. Har de begynt å tine, men fortsatt er friske og lukter greit, kan de brukes. De bør imidlertid bearbeides før de fryses på nytt eller spises. Modell QT3049 Nettovolum 268 l Bredde 595 mm Høyde 1800 mm Dybde 623 mm Energiforbruk 306 kwh/år Energiklasse A Merkeeffekt 100W Frysekapasitet 24 kg/24 timer Installasjon Tilslutningsledning Ikke trekk ut støpselet ved å dra i ledningen - vær spesiellt forsiktig hvis skapet/boksen trekkes ut av en nisje Skadet støpsel kan gi elektrisk støt eller skape kortslutning og brann. Om produktets tilslutnings- ledning skades får den kun byttes av serviceforetak som er godkjent av leverandøren eller av fagpersonell for å unngå fare. 28

29 Oppakking Pakk opp skapet og sjekk at det er feilfritt og uten transportskader. Eventuelle transportskader må umiddelbart rapporteres til forhandleren, eller den som er ansvarlig for transporten. Emballasjen kan resirkuleres. For mer informasjon kontaktes Deres kommune eller forhandleren. Ikke la barn leke med emballasjen. Plastfilmen kan medføre kvelningsfare. Fjerning av transportstøttene Fjern tapen og transportsikringen fra siden av dørene. På visse modeller ligger det et lyddempende underlag under skapet. Ikke fjern dette underlaget. Rengjøring Vask innsiden av skapet med lunkent vann, et mildt vaskemiddel og en myk klut. Montering av håndtak 1. Skru på ett håndtaksfeste på håndtaksstangen. 2. Skru fast det andre håndtakssfeste på dørren. 3. Sett sammen håndtagsstangen med håndtaksfeste på dørren og skru i sammen. OBS! Dra ikke skruvene for hardt (max 2Nm) plasten i dørren kan skades

30 Installasjon av skapet OBS! Skapet er tungt, beskytt gulvet ved behov. Kontroller at støpselet og/eller tilslutningsledning bak på skabet ikke er flatklemt eller skadet. et skadet støpsel og tilslutningledning kan forårsake overoppheting og branntilløp. Plasser ikke tunge ting eller selve skapet oppø ledningen. dette kan forørsake kortslutning eller brann. Hvis veggkontakten er løs eller skadet må ikke støpselet plugges inn. feil her kan gi elektrisk støt eller brann. For å sikre at skapet fungerer som ønsket, sjekk at: Skapet er plassert på et tørt, kjølig sted og ikke er i direkte sollys. Skapet ikke er plassert nær en varmekilde, for eksempel en komfyr eller oppvaskmaskin. Skapet står rett og på alle fire hjørner. Skapet bør ikke lenes mot vegger. Dersom det er nødvendig justeres føttene med den medfølgende fastnøkkelen. Det er god sirkulering av luften rundt skapet og at luftkanalene under og bak skapet ikke er blokkert. Ventilasjonsrommet over skapet og eventuelt overskap må være minst 4 cm. Ventilasjonsrommet kan enten være a) direkte over skapet eller b) bak og over overskapet. I dette tilfellet må plassen bak skapet være minst 50 mm dyp. a) b) 50mm 30

31 Skapet står på et sted med en omgivelsesetemperatur som tilsvarer den klimaklassen* som skapet er konstruert for. * Se dataskiltet i skapet Tabellen viser hvilken omgivelsestemperatur som er tilordnet til de forskjellige klimaklassene Klimaklassen SN N ST T for en omgivelsetemperatur på +10 C til +32 C +16 C til +32 C +16 C til +38 C +16 C til +43 C Omhengsling av dør 1. Lukk skapet og trekk ut støpselet fra stikkontakten. 2. Skru lost håndtaket. Skru først bort håndstaksstangen fra den øvre håndtakshållderen. Løsne deretter begge håndtaksholderen fra dørren. 3. Ta av ventilasjonsgrillen. Det er en del på denne grillen som kan tas av. Ta den av og sett den på den andre siden. 4. Legg skapet på en treplanke eller lignende når det legges ned. Senere når det skal settes opp igjen er det lettere å få tak p.g.a. planken. Dersom skapet er plassert i et hjørne og siden med hengslene er mot veggen, må rommet mellom veggen og skapet være minst 150 mm for å kunne åpne døren nok slik at hyllene kan taes ut. Støpselet må være tilgjengelig etter installasjon av kabinettet

32 5. På den øvre delen av skapet. Sett i hengselstappen på den andre siden. 6. På den nedre delen av skapet: a Skru av hengslet. b Ta av lukkebeslaget fra hengslet og sett i hengselstappen på den andre siden. Sett så i det lukkebeslaget som fulgte med. c. Flytt pedalen til den andre siden. c 5 b 7. På den nedre del av døren: a. Ta av lukkebeslaget. b. Fest så lukkebeslaget som fulgte med på den andre siden. Fest det nedre hengslet. Fjern eventuelt slark i døren ved å justere høyden på det nedre hengslet med den medfølgende fastnøkkelen. Fest med låsemutteren. Løft skapet og sett på ventilasjonsgrillen. 6 7 a a b Fest håndtaket. Se kapitlet "Installasjon - Montering av håndtak" Sett skapet på plass. Sjekk at det står rett. Se kapitelet "Installasjon". Nettilkobling Skapet skal kobles til en jordet stikkontakt. Spenning: 230 V. Sikring: 10 A. Se dataskiltet på venstre side i skapet. 32

33 33

34 34

35 35
