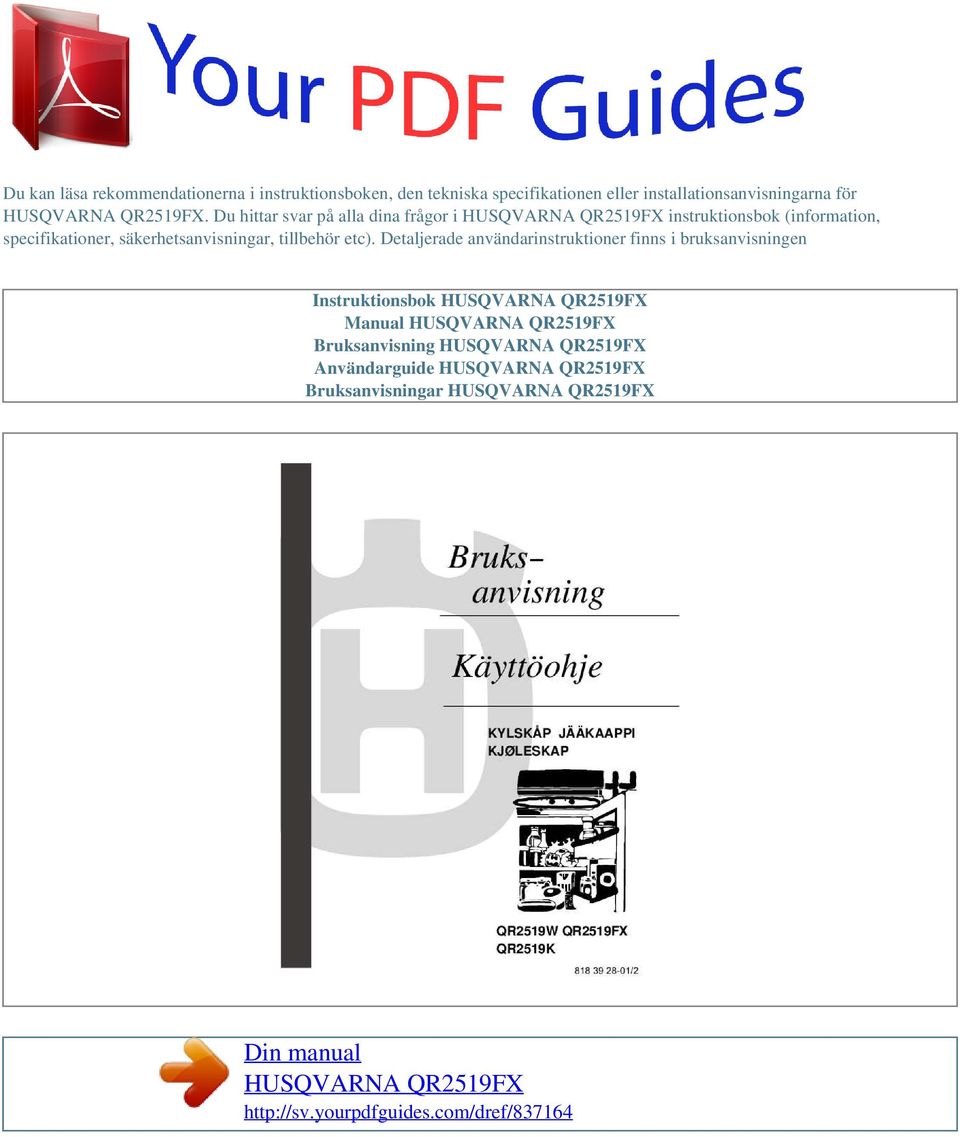

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för HUSQVARNA QR2519FX. Du hittar svar på alla dina frågor i HUSQVARNA QR2519FX instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok HUSQVARNA QR2519FX Manual HUSQVARNA QR2519FX Bruksanvisning HUSQVARNA QR2519FX Användarguide HUSQVARNA QR2519FX Bruksanvisningar HUSQVARNA QR2519FX Din manual HUSQVARNA QR2519FX

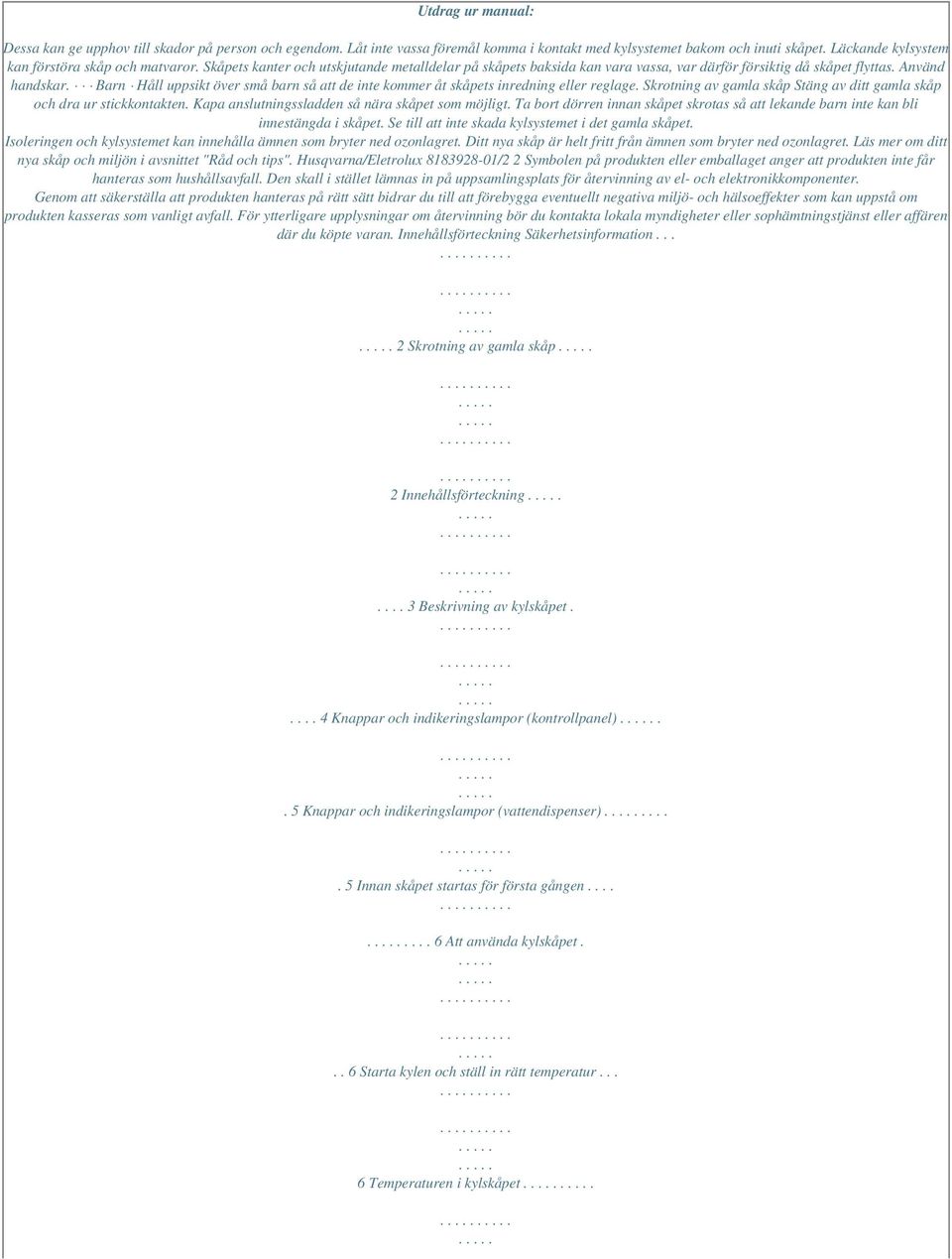

2 Utdrag ur manual: Dessa kan ge upphov till skador på person och egendom. Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Läckande kylsystem kan förstöra skåp och matvaror. Skåpets kanter och utskjutande metalldelar på skåpets baksida kan vara vassa, var därför försiktig då skåpet flyttas. Använd handskar. Barn Håll uppsikt över små barn så att de inte kommer åt skåpets inredning eller reglage. Skrotning av gamla skåp Stäng av ditt gamla skåp och dra ur stickkontakten. Kapa anslutningssladden så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att lekande barn inte kan bli innestängda i skåpet. Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och kylsystemet kan innehålla ämnen som bryter ned ozonlagret. Ditt nya skåp är helt fritt från ämnen som bryter ned ozonlagret. Läs mer om ditt nya skåp och miljön i avsnittet "Råd och tips". Husqvarna/Eletrolux /2 2 Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Innehållsförteckning Säkerhetsinformation... 2 Skrotning av gamla skåp 2 Innehållsförteckning Beskrivning av kylskåpet Knappar och indikeringslampor (kontrollpanel).. 5 Knappar och indikeringslampor (vattendispenser) Innan skåpet startas för första gången Att använda kylskåpet... 6 Starta kylen och ställ in rätt temperatur... 6 Temperaturen i kylskåpet

3 Att mäta temperaturen.. 7 Avstängning Larm och övriga funktioner Funktioner för vattendispensern Inredning Demontering av flask- och burkhållare Råd och tips Så kan du spara energi Skåpet och miljön..

4 .. 14 Miljövänlig användning Skötsel och rengöring Tag bort ventilationsgallret.. Rengöring Skötsel och rengöring av vattendispensern..... Byte av kolfilter Byte av lampa.. Avfrosta kylskåpet.... Om skåpet inte ska användas.

5 Husqvarna/Eletrolux /2 Vid längre semester eller bortavaro. 18 Om något inte fungerar Service och reservdelar Reklamation Konsumentkontakt Teknisk information Installation.. 22 Packa upp Tag bort transportstöd...

6 ... Rengör... Anslutning av vattenslang Installation av kolfilter..... Anslutningssladd..... Ställ skåpet på plats... När vattensystemet startas för första gången.... Elanslutning Beskrivning av kylskåpet Modell QR2519W/QR2519FX/ QR2519K Galler Flaskhållare Snabbnedkylningshylla Glashylla Korg Grönsakslåda Ventilationsgaller Smörfack Dörrhylla Ägghållare Flaskhylla Husqvarna/Eletrolux /2 4 Knappar och indikeringslampor (kontrollpanel) ON/OFF 5 COOLMATIC ALARM OFF A BC D E F G H A. Strömbrytare för kylskåpet: Används för att starta och stänga av kylen. B. Grön indikeringslampa: Lyser när kylen är i gång. C. Temperaturfönster: Visar kylens medeltemperatur. D. Temperaturväljare E. Snabbkylningsknapp (COOLMATIC) Används för att starta och stänga av snabbkylningen. F.

7 Gul indikeringslampa: Lyser när snabbkylningen är igång. G. Avstängningsknapp för ljudlarm: Används för att stänga av ljudsignalen. H. Röd varningslampa: Blinkar när något av skåpets larm har löst ut. Knappar och indikeringslampor (vattendispenser) I J N M O K L I. Gul indikeringslampa Lyser när låsfunktionen är aktiverad. J. Knapp för kolsyrat vatten. - Används för val av kolsyrat vatten. - För i- och urkoppling av låsfunktionen. K. Knapp för vanligt vatten. - Används för val av vanligt vatten. - Tända/släcka bakgrundsbelysningen. - För i- och urkoppling av låsfunktionen - Släcker indikeringslampan för vattenfilterbyte. L. Gul indikeringslampa Lyser när vattenfiltret ska bytas. Husqvarna/Eletrolux /2 5 M. Din manual HUSQVARNA QR2519FX

8 Vattenutmatare Aktiveras när ett glas eller dylikt trycks uppåt mot luckan. N. Lucka O. Belysning Innan skåpet startas för första gången Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation". Kontrollera att avrinningsslangen är placerad över droppskålen på skåpets baksida. Samt att dräneringsslangen är ansluten till boxen. Se bilden. Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten sätts i vägguttaget och skåpet startas för första gången. Kompressorn kan annars skadas. Oljan måste få tid att rinna tillbaka till kompressorn. Att använda kylskåpet Starta kylen och ställ in rätt temperatur Tryck på ON/OFF-knappen. Den gröna indikeringslampan lyser. Inställning av temperaturen Tryck på knapparna tills önskad temperatur blinkar i temperaturfönstret. (Temperaturen kan ställas in mellan +2 C till +8 C.) "+" ger en varmare temperatur. "-" ger en kallare temperatur. Efter inställningen visar temperaturfönstret rumstemperatur. Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så att temperaturen hinner stabilisera sig. ON/OFF 5 COOLMATIC ALARM OFF Husqvarna/Eletrolux /2 6 När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas in på nytt. Termostaten minns automatiskt den temperatur som senast varit inställd. Temperaturen i kylskåpet Lämplig förvaringstemperatur i kylen är ca +5 C. Temperaturen är jämnt fördelad på samtliga hyllplan. Grönsakslådan längst ned är 3-4 C varmare än inställd temperatur. Att mäta temperaturen Om temperaturen mäts med en kylskåpstermometer bör den ställas i ett glas vatten, mitt i skåpet. Då motsvarar den bäst temperaturen i varorna. Placera inte termometern hängande eller liggande direkt på hyllan. Tips: Sprid ut matvarorna så att den kalla luften kan cirkulera fritt mellan dem. Ställ inte in heta varor, utan vänta tills de svalnat något. Täck över alla varor ordentligt. Avstängning För att stänga av, hålls ON/OFF-knappen nere ca 5 5 sekunder. Detta resulterar i att en nedräkning från "3" till "1" sker på temperaturfönstret. När "1" har nåtts stängs kylen av. Temperaturfönstret slocknar. Observera: Produkten kan inte stängas av på detta sätt om den är strömlös, d.v.s. om appen. Aktuell temperatur visas i teckenfönstret och den gula lampan lyser. När funktionen är aktiverad så kommer forcerad luft kyla ned varorna, samt att temperaturen i skåpet ställs om till +2 C. Efter 6 timmar stängs snabbned- kylningen automatiskt av och temperaturen går successivt tillbaka till den tidigare inställda. Funktionen går också att avbryta tidigare, genom att åter trycka på snabbnedkylningsknappen. Kolfiltrets funktion Det inbyggda kolfiltret gör att varor med stark lukt kan placeras nära andra varor utan att dessa tar smak och lukt. Funktioner för vattendispensern Låsfunktionen: Låsfunktionen är aktiverad från fabriken. För tillfällig upplåsning: Håll knappen (J) eller (K) intryckt i ca 3 sekunder tills den gula indikeringslampan (I) släcks. Efter användning aktiveras låsfunktionen automatiskt igen efter ca 3 sekunder För permanent upplåsning: Håll knapparna (J) och (K) intryckta samtidigt i ca 3 sekunder. Upplåsningen indikeras av att knappen (J) eller (K) tänds. För att aktivera låsfunktionen: Håll knapparna (J) och (K) intryckta samtidigt i ca 3 sekunder. Aktiveringen indikeras av att den gula indikeringslampan (I) tänds. 10 I J N M O K L Husqvarna/Eletrolux /2 Val och tappning av vatten: Val av vatten görs genom att man innan tappning, antingen trycker in knappen för kolsyrat vatten (J) eller knappen för vanligt vatten (K). Det aktuella valet indikeras av att respektive knapp lyses upp. Byte av vatten kan göras under pågående tappning. Tappning sker genom att man trycker ett glas eller kärl upp mot luckan (N). Stoppa tappningen genom att föra glaset eller kärlet nedåt från luckan (N). Eventuellt dropp och spill samlas upp i droppskålen nedtill på vattendispensern. I samband med att man slutat tappa kolsyrat vatten sker en kort efterspolning. Droppskålen kan snäppas loss och tömmas vid behov. Belysning: Vattendispenserns belysning (O) tänds automatiskt när du tappar vatten. För ständig belysning: 1. Se till att vattendispensern är i upplåst läge. 2. Håll sedan knappen för vanligt vatten (J) intryckt i ca 3 sekunder tills belysningen tänds. Belysningen lyser sedan med ca 50 % av full styrka. För avstängning av belysningen: 1. Se till att vattendispensern är i upplåst läge. 2. Håll sedan knappen för vanligt vatten (K) intryckt i ca 3 sekunder tills belysningen släcks. Husqvarna/Eletrolux /2 11 Indikeringslampa för vattenfilter: Vattendispensern är utrustad med indikeringslampa (L) som visar när det är dags att byta vattenfilter. När indikeringslampan lyser med fast sken, har vattenfiltret utnyttjas till ca 80 % av förväntad livslängd. I detta läge rekommenderas inköp av ersättningsfilter. När indikeringslampan blinkar, har vattenfiltret utnyttjats till 100 % av sin livslängd. Ersätt filtret utan dröjsmål. Efter byte av filterpatron, se avsnitt "Service under drift", kan indikeringslampan släckas genom att hålla knappen för vanligt vatten (K) intryckt i ca 3 sekunder tills indikeringslampan släcks. Inredning Hyllorna och dörrfacken i skåpet är löstagbara så att de kan tas ut och flyttas om. Vissa hyllor behöver lyftas upp i bakkanten innan de går att dra ut. Det nedersta dörrfacket och glashyllan över grönsakslådan får inte flyttas. De behövs för luftcirkulationen i skåpet. Hyllor med uppstående kantlist ska placeras med kantlisten bakåt. Grönsakslådan har två flyttbara avdelningsskivor med fem olika valmöjligheter för att skilja olika grönsaker åt. Husqvarna/Eletrolux /2 12 Grönsakslåda har en ventilationslist för att öka luftcirkulation och minska risken för kondens. Din manual HUSQVARNA QR2519FX

9 Snabbnedkylningshylla Den grundare snabbnedkylningshyllan kan placeras i någon av de övre spåren. För att erhålla bäst funktion så skall hyllan placeras i andra spåret ovanifrån. Flask- och burkhållare Flask och burkhållaren är flyttbar i sidled för att erhålla en mer flexibel placering av burkar och flaskor framför gallret. För att underlätta vid sidleds förflyttning av hållaren, så tryck hyllan bakåt. Vid nedkylning av en burk eller flaska så bör placeringen av varan centeras framför gallret för att erhålla bästa kyleffekt. Flaskstödet fälls ut då en stor flaska nedkyles. För beskrivning av start och stopp av funktionen se under rubrik Snabbkylning (Action Cool/Quick Chill). Demontering av flaskoch burkhållare Tag ut snabbnedkylningshylla med hållaren ur skåpet. För att lossa hållaren från hyllan böj ut hakar som omsluter bakkanten på hyllan. Husqvarna/Eletrolux /2 13 Råd och tips Så kan du spara energi S S S S S S S S S S S Följ noggrant informationen om hur skåpet ska placeras i avsnittet "Installation". Rätt uppställt förbrukar skåpet mindre energi. Öppna inte skåpet onödigt ofta eller länge. Kontrollera regelbundet att dörren är ordentligt stängt. Tina frysta varor i kylskåpet, då kommer kylan till nytta. Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär en gång om året. Låt heta varor svalna något innan de läggs in i kylskåpet. Se till att tätningslisten är hel och ren. Isoleringen och köldmediet i skåpet är helt oskadliga för ozonlagret. Alla delar i emballaget kan återvinnas. Skåpet är tillverkat så att det lätt kan demonteras för återvinning. Lämna skåpets emballage och kasserade kyl- och frysskåp till en återvinningsanläggning. Kontakta kommunen eller din återförsäljare för närmare information. Förvara varorna i burkar och kärl som kan användas flera gånger. Använd så lite engångsmaterial som möjligt. Använd ett milt och miljövänligt handdiskmedel och vatten vid rengöring. Följ råden under rubriken "Så kan du spara energi". Skåpet och miljön Miljövänlig användning S S S Skötsel och rengöring Tag bort ventilationsgallret Ventilationsgallret är löstagbart. Det ska tas bort vid rengöring. Var aktsam med vattenslangen genom gångleden när du tar bort och sätter tillbaks ventilationsgallret. Dörren måste vara öppen när ventilationsgallret tas invändigt Tag ut lösa delar och handdiska dem. Torka av skåp, inredning och tät- absolut inte fram skåpet från det i en plastpåse som försluts. Förvara filtret i frysskåp. Stäng av produktens filtret genom att vrida det medurs. En liten mängd vatten kommer att rinna ut. Torka torrt och montera det nya behöver inte stängas av vid filterbyte. Ersättningsfilter beställes från Distripart. Se avsnitt "Service och kolfiltret monteras därefter i samma lampbyte ska skåpet vara strömlöst. Dra ur stickkontakten. Tryck ihop fjädern och drag samtidigt gallret onödig frostbildning genom att : S inte ställa in heta varor i skåpet. S inte öppna skåpet onödigt ofta eller länge Om skåpet inte ska skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte dörren: en unken och instängd lukt kan då uppkomma. Husqvarna/Eletrolux /2 17 Vid längre semester eller bortavaro Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte förstörs vid ett ev. strömavbrott. Semesterläge Vid semesterläge är temperaturen i kylutrymmet cirka +15 C. Därigenom finns möjligheten att låta det tomma kylskåpet vara stängt vid längre bortavaro (t.ex. vid semester) utan risk för lukt- eller mögelbildning. Tryck kylens temperaturväljare, C +, ett steg åt gången tills bokstav H (holiday) syns i temperaturfönster ( C- vid återställning). Nu arbetar kylen i det energisnåla semesterläge. OBS! Lagra inga livsmedel i kylen under semesterläge. Vid semesterläge hålls temperaturen cirka +15 C. Det är för varmt för livsmedel Om något inte fungerar Om skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas i onödan. Problem " " visas i temperaturfönstret. Möjlig orsak / Åtgärdsförslag Det är fel på temperaturmätningen. Tillkalla service. (Kylsystemet fortsätter att hålla varorna kalla men temperaturinställningen fungerar inte.) Ställ in en kallare temperatur. Placera varorna på rätt plats i kylen. Se avsnittet "Temperaturen i kylskåpet". Fördela varorna så att den kalla luften kan cirkulera mellan dem. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Ställ in en varmare temperatur. Rensa dropprännan och avrinningshålet, tex med en tops eller piprensare. Det är för varmt i kylen. Det är för kallt i kylen. Det rinner vatten i kylen. Det rinner vatten på golvet. Placera avrinningsslangen på skåpets baksida över droppskålen. Se kapitlet "Innan skåpet startas för första gången". Husqvarna/Eletrolux /2 18 Kompressorn går kontinuerligt. Ställ in en varmare temperatur. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Det är varmare än normal rumstemperatur där skåpet står placerat. Stickkontakten sitter inte i ordentligt. Säkringen är sönder. Skåpet är inte påslaget. Det kommer inte fram ström till skåpet. (Prova genom att ansluta en annan apparat. Din manual HUSQVARNA QR2519FX

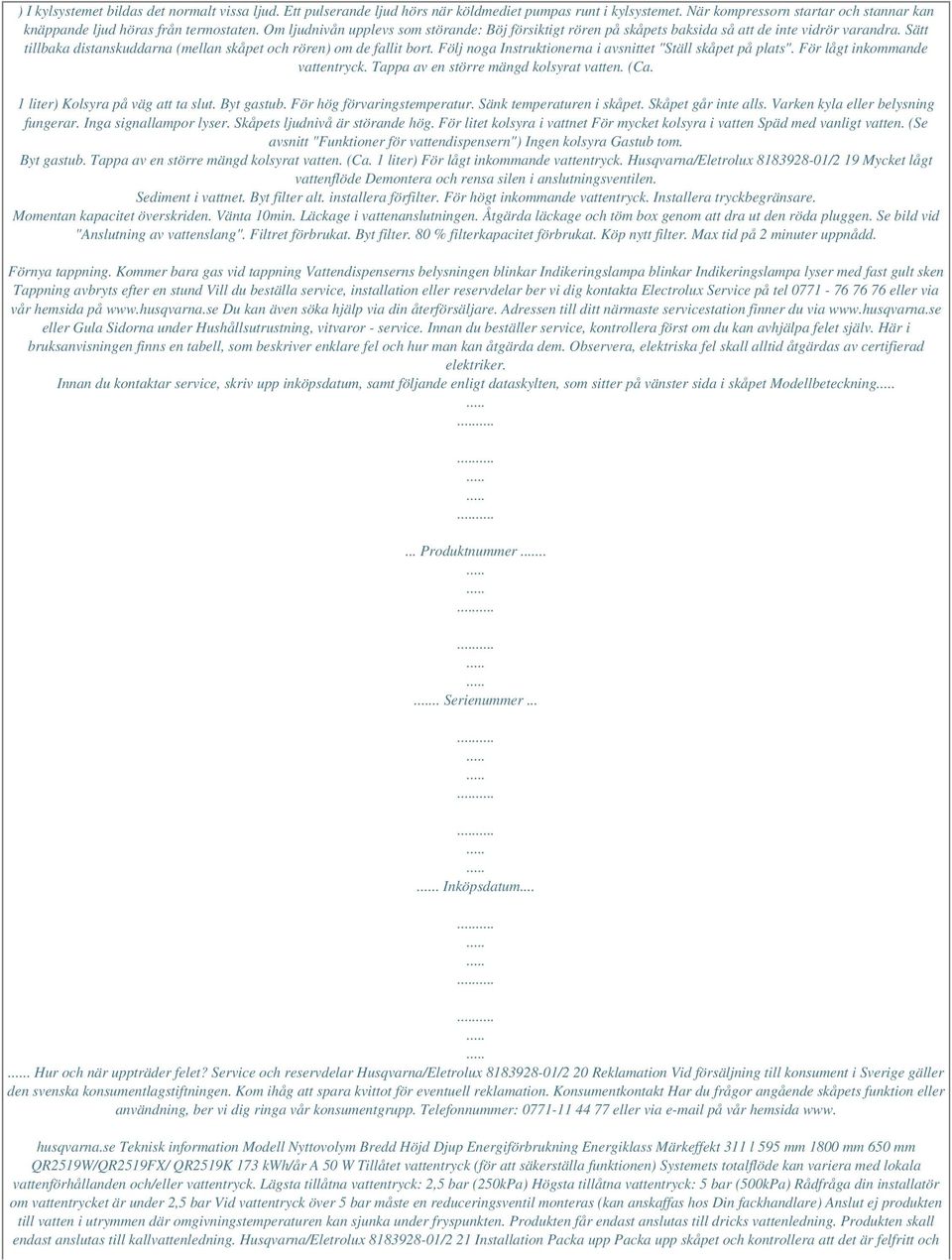

10 ) I kylsystemet bildas det normalt vissa ljud. Ett pulserande ljud hörs när köldmediet pumpas runt i kylsystemet. När kompressorn startar och stannar kan knäppande ljud höras från termostaten. Om ljudnivån upplevs som störande: Böj försiktigt rören på skåpets baksida så att de inte vidrör varandra. Sätt tillbaka distanskuddarna (mellan skåpet och rören) om de fallit bort. Följ noga Instruktionerna i avsnittet "Ställ skåpet på plats". För lågt inkommande vattentryck. Tappa av en större mängd kolsyrat vatten. (Ca. 1 liter) Kolsyra på väg att ta slut. Byt gastub. För hög förvaringstemperatur. Sänk temperaturen i skåpet. Skåpet går inte alls. Varken kyla eller belysning fungerar. Inga signallampor lyser. Skåpets ljudnivå är störande hög. För litet kolsyra i vattnet För mycket kolsyra i vatten Späd med vanligt vatten. (Se avsnitt "Funktioner för vattendispensern") Ingen kolsyra Gastub tom. Byt gastub. Tappa av en större mängd kolsyrat vatten. (Ca. 1 liter) För lågt inkommande vattentryck. Husqvarna/Eletrolux /2 19 Mycket lågt vattenflöde Demontera och rensa silen i anslutningsventilen. Sediment i vattnet. Byt filter alt. installera förfilter. För högt inkommande vattentryck. Installera tryckbegränsare. Momentan kapacitet överskriden. Vänta 10min. Läckage i vattenanslutningen. Åtgärda läckage och töm box genom att dra ut den röda pluggen. Se bild vid "Anslutning av vattenslang". Filtret förbrukat. Byt filter. 80 % filterkapacitet förbrukat. Köp nytt filter. Max tid på 2 minuter uppnådd. Förnya tappning. Kommer bara gas vid tappning Vattendispenserns belysningen blinkar Indikeringslampa blinkar Indikeringslampa lyser med fast gult sken Tappning avbryts efter en stund Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel eller via vår hemsida på Du kan även söka hjälp via din återförsäljare. Adressen till ditt närmaste servicestation finner du via eller Gula Sidorna under Hushållsutrustning, vitvaror - service. Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp inköpsdatum, samt följande enligt dataskylten, som sitter på vänster sida i skåpet Modellbeteckning... Produktnummer.... Serienummer.... Inköpsdatum.... Hur och när uppträder felet? Service och reservdelar Husqvarna/Eletrolux /2 20 Reklamation Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Konsumentkontakt Har du frågor angående skåpets funktion eller användning, ber vi dig ringa vår konsumentgrupp. Telefonnummer: eller via på vår hemsida www. husqvarna.se Teknisk information Modell Nyttovolym Bredd Höjd Djup Energiförbrukning Energiklass Märkeffekt 311 l 595 mm 1800 mm 650 mm QR2519W/QR2519FX/ QR2519K 173 kwh/år A 50 W Tillåtet vattentryck (för att säkerställa funktionen) Systemets totalflöde kan variera med lokala vattenförhållanden och/eller vattentryck. Lägsta tillåtna vattentryck: 2,5 bar (250kPa) Högsta tillåtna vattentryck: 5 bar (500kPa) Rådfråga din installatör om vattentrycket är under 2,5 bar Vid vattentryck över 5 bar måste en reduceringsventil monteras (kan anskaffas hos Din fackhandlare) Anslut ej produkten till vatten i utrymmen där omgivningstemperaturen kan sjunka under fryspunkten. Produkten får endast anslutas till dricks vattenledning. Produkten skall endast anslutas till kallvattenledning. Husqvarna/Eletrolux /2 21 Installation Packa upp Packa upp skåpet och kontrollera att det är felfritt och

11 utan transportskador. Eventuella transportskador ska omedelbart anmälas. I Sverige görs anmälan till Distrilux Distributions-kontor, se fraktsedeln, eller till återförsäljaren om skåpet levererats direkt från butik. I Finland görs anmälan till återförsäljaren. Lämna iväg emballaget för återvinning. Kontakta kommunen eller återförsäljaren för information. Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk. Tag bort transportstöd Tag bort tejpen och transportstöden som sitter på dörrsidorna på hyllorna Tag bort transportstödet på glashyllan genom att skjuta transportstödet framåt längs hyllkanten tills hyllans utbuktning tar emot. Lyft hyllan i bakkanten och drag hyllan och transportstödet framåt tills hyllan kan tippas och transportstöden kan tas ut. Rengör Tvätta sedan skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa. Husqvarna/Eletrolux /2 22 Anslutning av vattenslang Den förmonterade anslutningsslangen kopplas till en vattenkran med utvändig gänga (3/4 tum). Arbetet bör utföras av en kunnig VVS-installatör. Skåpet skall anslutas via en avstängningskran. På marknaden finns olika typgodkända kranar och kransatser. Vattenslangen får inte vara knäckt, klämd eller ligga i tvära böjar. Behöver du en längre vattenslang än den medlevererade, skall följande komplett, i fackhandeln förekommande VDE-godkänd tilloppslang /0 användas. Innan skåpet tas i drift och placeras på sin slutgiltiga plats, förvissa dig om att vattenanslutningen är korrekt utförd och att inget läckage förekommer i anslutningen till skåpets vattenventil eller till vattenkranen. Samt att de 4 distanserna sitter på avsedd plats, se bild. Vi rekommenderar att produkten placeras på en avrinningsmatta avsedd för kyl-/frysskåp, för att enklare kunna upptäcka eventuellt läckage. Avrinningsmatta kan införskaffas från din återförsäljare. Husqvarna/Eletrolux /2 23 Montering av handtag 1. Skruva på ett handtagsfäste på handtagsstången. Din manual HUSQVARNA QR2519FX

12 Powered by TCPDF ( 2. Skruva fast det andra handtagsfästet på skåpsdörren. 3. Sätt samman handtagsstången med handtagsfästet på dörren och skruva i hop. OBS! Drag inte åt skruvarna för hårt (max2 Nm) plasten i dörren kan skadas Installation av kolfilter Vid leverans av kolfiltret är det placerat i en plastpåse för att säkerställa livslängden på filtret. Filtret skall placeras bakom gallret innan skåpet monteras därefter i det spår som finns i bakkant av luckan (3). Filtren bör handhas varsamt så att spån ej lossnar ifrån ytan Anslutningssladd Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch. skador på sladden kan orsaka elekrisk stöt, kortslutning och risk för brand. Om anslutningssladden till produkten skadas får den bytas endast av leverantören legitimerat service- företag eller en behörig person för att undvika fara. Ställ skåpet på plats OBS! Skåpet är tungt, skydda golvet vid risk för elektrisk stöt eller brand För att skåpet ska fungera på bästa möjliga sätt ska: skåpet stå på en torr och sval plats som är fri från direkt solljus. skåpet inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin. skåpet stå plant uppställt. Det får inte luta mot omslutande väggar. Justera fötterna vid behov. Justernyckel till fötterna medföljer. luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom skåpet ska vara fria och oblockerade. Ventilationsutrymmet över skåpet och ev. speceri/överskåp ska vara minst b) a) 50mm 4cm. Ventilationsutrymmet kan antingen placeras a) direkt över skåpet eller b) bakom och ovanför överskåpet. Utrymmet bakom skåpet måste då vara minst 50 mm djupt. skåpet stå på en plats med en omgivningstemperatur motsvarande den klimatklass* som skåpet är avsett för. * se dataskylt inuti skåpet. Kontrollera att avrinningsslangen Tabell visar omgivningstemperatur på baksidan av skåpet mynnar i för de olika klimatklassarna. dropp-skålen. Klimatför omgivningsom skåpet ska placeras i ett hörn klass temperatur med gångjärns- sidan mot väggen SN +10 C till +32 C måste avståndet mellan vägg och skåp vara minst 230 mm för att N +16 C till +32 C dörren ska kunna öppnas så mycket +18 C till +38 C ST att hyllorna kan tas ut. Stickproppen skall vara åtkomlig T +18 C till +43 C efter att produkten finns på plats. Husqvarna/Eletrolux /2 25 När vattensystemet startas för första gången När produkten är korrekt ansluten till fastighetens vattennät skall följande moment utföras: Öppna kranen på vattenanslutningen och starta produkten. Vattensystemets huvudventil öppnas och fyllning av systemet påbörjas. Vänta 5 minuter. Omhängning av dörr. Omhängning av dörr är inte möjligt. Vattenledningen går via gångjärnet till vattendispenser. För mer information kontakta din återförsäljare. Elanslutning Skåpet ska anslutas till ett jordat eluttag. Spänning: 230 V. Säkring: 10 A. Se även dataskylten på vänster sida i skåpet. Husqvarna/Eletrolux /2 26 Packa upp det medlevererade filtret och anslut det enligt 1 2 följande: - Avlägsna filtrets skyddslock och för upp filtrets anslutande del i filtersätet och vrid enligt bilden (1) tills filtret gått i ingrepp och klacken på filterpatronen står mitt för märket på plastkåpan. Se även bild samt anvisning på serviceluckans insida. - Lås upp vattensdispensern. Se avsnitt "Funktioner för 3 4 vattendispensern". Välj kolsyrat vatten och tappa av cirka 1,5 liter vatten. I början kan det komma endel luft. Anslut den medlevererade gastuben enligt följande: - Ta ut gastuben ur plastpåsen och skruva fast gastuben i för ändamålet avsedd adapter (3) vilken sitter monterad i ventilen, använd endast handkraft, ej verktyg Placera gastuben med adaptern i ventilen och tillse att ventilbygelns hakar befinner sig under mothållen på adaptern (5). Fäll därefter upp bygelns hävarm (6) i en obruten rörelse. Se bild samt anvisningen på serviceluckans insida. - Lås upp vattendispensern och tappa systemet på ytterligare cirka 1,5 liter vatten eller till dess att tecken på kolsyrat vatten i vattendispensern börjar ge sig till känna. - Systemet är nu klart för användning. För att erhålla bästa möjliga prestanda från produkten bör inställd drifttemperatur inväntas. Låg temperatur ger mer kolsyra, hög temperatur ger mindre kolsyra. Husqvarna/Eletrolux /2 27. Din manual HUSQVARNA QR2519FX
