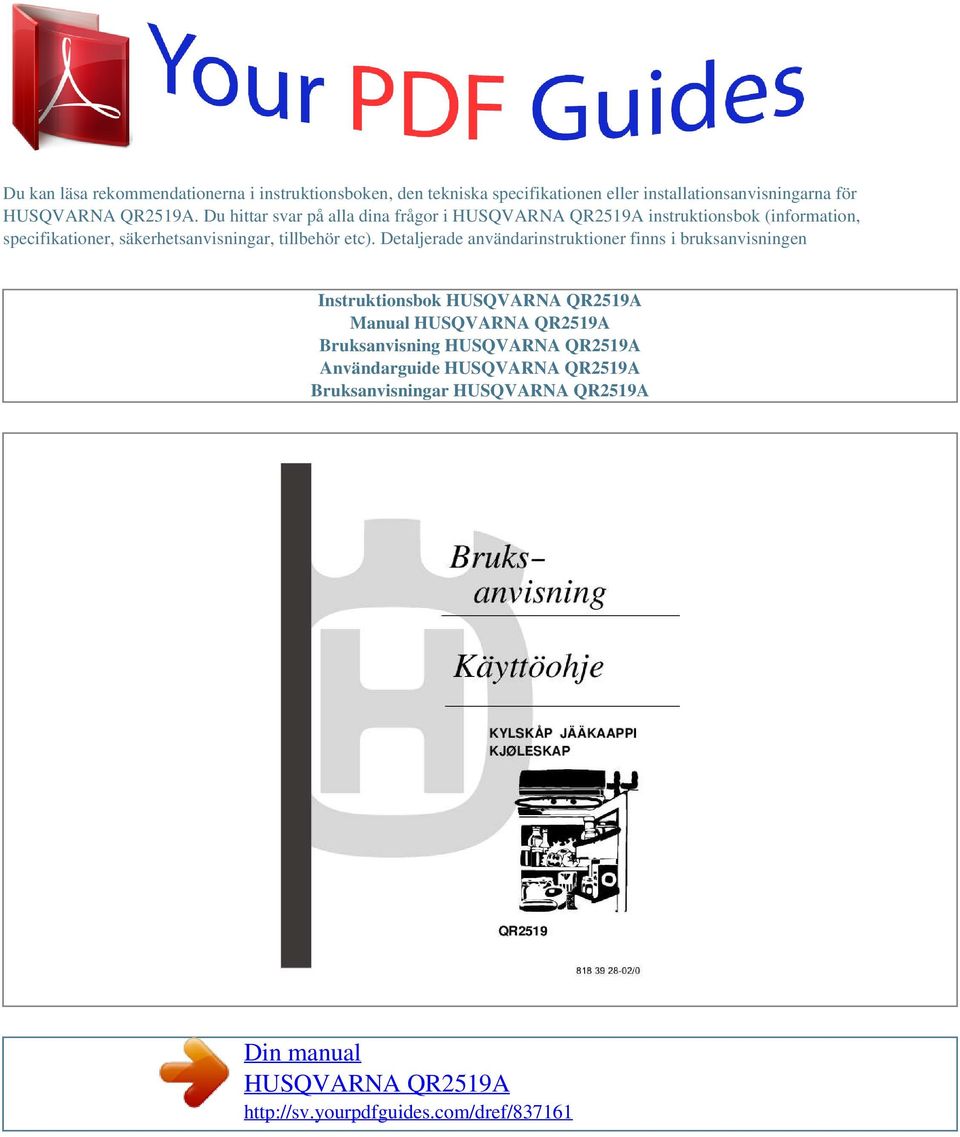

1 Du kan läsa rekommendationerna i instruktionsboken, den tekniska specifikationen eller installationsanvisningarna för HUSQVARNA QR2519A. Du hittar svar på alla dina frågor i HUSQVARNA QR2519A instruktionsbok (information, specifikationer, säkerhetsanvisningar, tillbehör etc). Detaljerade användarinstruktioner finns i bruksanvisningen Instruktionsbok HUSQVARNA QR2519A Manual HUSQVARNA QR2519A Bruksanvisning HUSQVARNA QR2519A Användarguide HUSQVARNA QR2519A Bruksanvisningar HUSQVARNA QR2519A Din manual HUSQVARNA QR2519A

2 Utdrag ur manual: Dessa kan ge upphov till skador på person och egendom. Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Läckande kylsystem kan förstöra skåp och matvaror. Skåpets kanter och utskjutande metalldelar på skåpets baksida kan vara vassa, var därför försiktig då skåpet flyttas. Använd handskar. Barn Håll uppsikt över små barn så att de inte kommer åt skåpets inredning eller reglage. Skrotning av gamla skåp Stäng av ditt gamla skåp och dra ur till att inte skada kylsystemet i det gamla mer om ditt nya skåp och miljön i avsnittet "Råd och tips". Husqvarna/Electrolux /0 2 Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Innehållsförteckning Säkerhetsinformation... 2 Skrotning av gamla skåp Innehållsförteckning Beskrivning av kylskåpet 4 Knappar och indikeringslampor (kontrollpanel).. 5 Knappar och indikeringslampor (vattendispenser) Innan skåpet startas för första gången... 6 Att använda kylskåpet... 6 Starta kylen och ställ in rätt temperatur... 6 Temperaturen i kylskåpet....

3 7 Att mäta temperaturen.. 7 Avstängning Larm och övriga funktioner... 8 Funktioner för vattendispensern Inredning Demontering av flaskoch burkhållare Råd och tips Så kan du spara energi Skåpet och miljön.

4 Miljövänlig användning Skötsel och rengöring.. 14 Tag bort ventilationsgallret.. Rengöring Skötsel och rengöring av vattendispensern..... Byte av kolfilter Byte av lampa.. Avfrosta kylskåpet.... Om skåpet inte ska användas

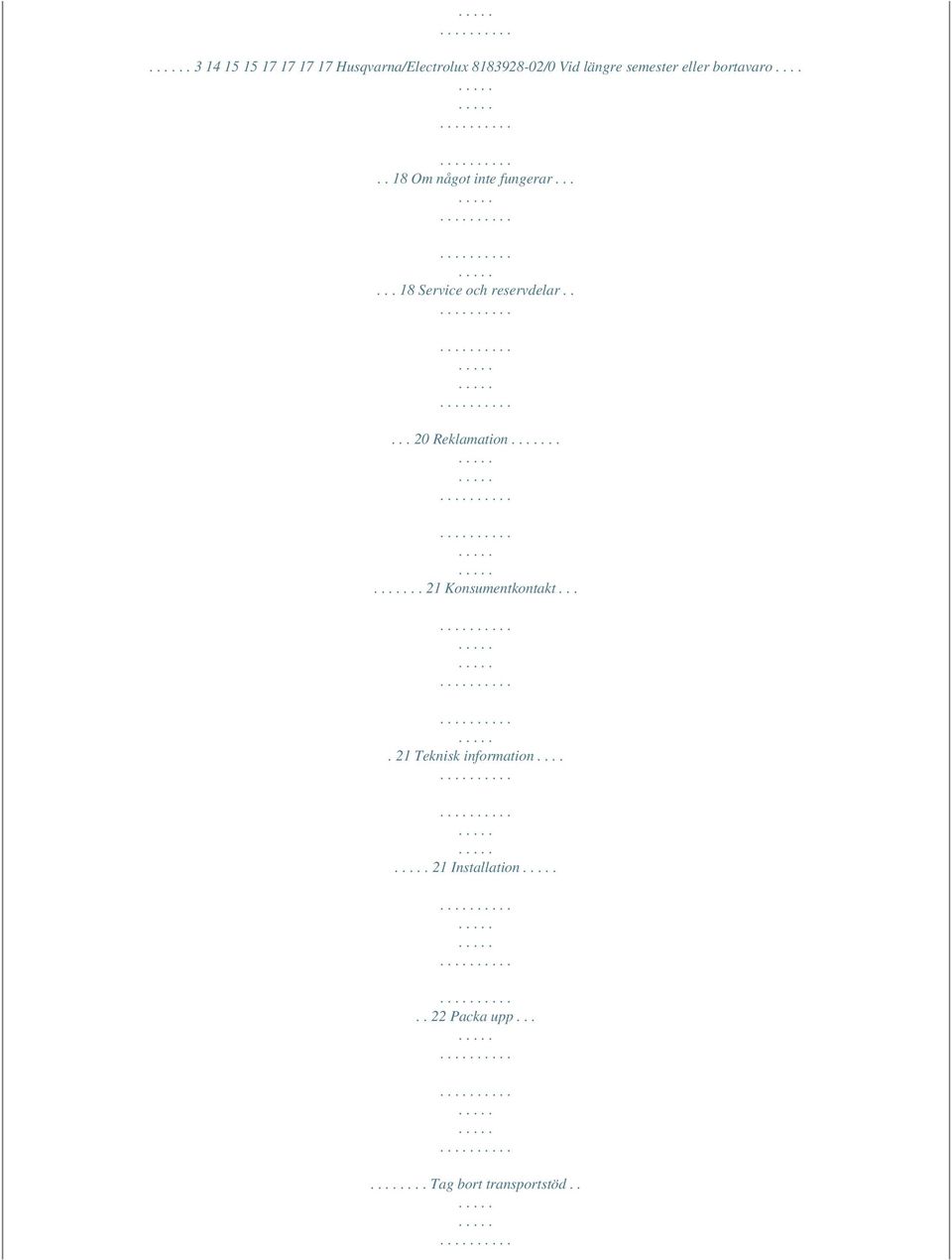

5 Husqvarna/Electrolux /0 Vid längre semester eller bortavaro Om något inte fungerar Service och reservdelar Reklamation Konsumentkontakt Teknisk information Installation.. 22 Packa upp Tag bort transportstöd..

6 .... Rengör... Anslutning av vattenslang... Installation av kolfilter Anslutningssladd Ställ skåpet på plats... När vattensystemet startas för första gången.... Elanslutning Beskrivning av kylskåpet Modell QR Galler Flaskhållare Snabbnedkylningshylla Glashylla Grönsakslåda Ventilationsgaller Smörfack Dörrhylla Ägghållare Flaskhylla Husqvarna/Electrolux /0 4 Knappar och indikeringslampor (kontrollpanel) ON/OFF 5 COOLMATIC ALARM OFF A BC D E F G H A. Strömbrytare för kylskåpet: Används för att starta och stänga av kylen. B. Grön indikeringslampa: Lyser när kylen är i gång. C. Temperaturfönster: Visar kylens medeltemperatur. D. Temperaturväljare E. Snabbkylningsknapp (COOLMATIC) Används för att starta och stänga av snabbkylningen. F. Gul indikeringslampa: Lyser när snabbkylningen är igång. G. Avstängningsknapp för ljudlarm: Används för att stänga av ljudsignalen. H. Röd varningslampa: Blinkar när något av skåpets larm har löst ut.

7 Knappar och indikeringslampor (vattendispenser) I J N M O K L I. Gul indikeringslampa Lyser när låsfunktionen är aktiverad. J. Knapp för kolsyrat vatten. - Används för val av kolsyrat vatten. - För i- och urkoppling av låsfunktionen. K. Knapp för vanligt vatten. - Används för val av vanligt vatten. - Tända/släcka bakgrundsbelysningen. - För i- och urkoppling av låsfunktionen - Släcker indikeringslampan för vattenfilterbyte. L. Gul indikeringslampa Lyser när vattenfiltret ska bytas. Husqvarna/Electrolux /0 5 M. Vattenutmatare Aktiveras när ett glas eller dylikt trycks uppåt mot luckan. N. Lucka O. Belysning Innan skåpet startas för första gången Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation". Kontrollera att avrinningsslangen är placerad över droppskålen på skåpets baksida. Din manual HUSQVARNA QR2519A

8 Samt att dräneringsslangen är ansluten till boxen. Se bilden. Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten sätts i vägguttaget och skåpet startas för första gången. Kompressorn kan annars skadas. Oljan måste få tid att rinna tillbaka till kompressorn. Att använda kylskåpet Starta kylen och ställ in rätt temperatur Tryck på ON/OFF-knappen. Den gröna indikeringslampan lyser. Inställning av temperaturen Tryck på knapparna tills önskad temperatur blinkar i temperaturfönstret. (Temperaturen kan ställas in mellan +2 C till +8 C.) "+" ger en varmare temperatur. "-" ger en kallare temperatur. Efter inställningen visar temperaturfönstret rumstemperatur. Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så att temperaturen hinner stabilisera sig. ON/OFF 5 COOLMATIC ALARM OFF Husqvarna/Electrolux /0 6 När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas in på nytt. Termostaten minns automatiskt den temperatur som senast varit inställd. Temperaturen i kylskåpet Lämplig förvaringstemperatur i kylen är ca +5 C. Temperaturen är jämnt fördelad på samtliga hyllplan. Grönsakslådan längst ned är 3-4 C varmare än inställd temperatur. Att mäta temperaturen Om temperaturen mäts med en kylskåpstermometer bör den ställas i ett glas vatten, mitt i skåpet. Då motsvarar den bäst temperaturen i varorna. Placera inte termometern hängande eller liggande direkt på hyllan. Tips: Sprid ut matvarorna så att den kalla luften kan cirkulera fritt mellan dem. Ställ inte in heta varor, utan vänta tills de svalnat något. Täck över alla varor ordentligt. Avstängning För att stänga av, hålls ON/OFF-knappen intryckt ca 5 5 sekunder. Detta resulterar i att en nedräkning från "3" till "1" sker på temperaturfönstret. När "1" har nåtts stängs kylen av. Temperaturfönstret slocknar. Observera: Produkten kan inte stängas av på detta sätt om den är strömlös, d.v.s. om anslutningssladden inte är inkopplad nfönstret och den gula lampan lyser. När funktionen är aktiverad så kommer forcerad luft kyla ned varorna, samt att temperaturen i skåpet ställs om till +2 C. Efter 6 timmar stängs snabbned- kylningen automatiskt av och temperaturen går successivt tillbaka till den tidigare inställda. Funktionen går också att avbryta tidigare, genom att åter trycka på snabbnedkylningsknappen. Kolfiltrets funktion Det inbyggda kolfiltret gör att varor med stark lukt kan placeras nära andra varor utan att dessa tar smak och lukt. Funktioner för vattendispensern Låsfunktionen: Låsfunktionen är aktiverad från fabriken. För tillfällig upplåsning: Håll knappen (J) intryckt i ca 3 sekunder tills den gula indikeringslampan (I) släcks. Efter användning aktiveras låsfunktionen automatiskt igen efter ca 3 sekunder För permanent upplåsning: Håll knapparna (J) ochav funktionen se under rubrik Snabbkylning (Action Cool/Quick Chill). Demontering av flaskoch burkhållare Tag ut snabbnedkylningshylla med hållaren ur skåpet. För att lossa hållaren från hyllan böj ut hakar som omsluter bakkanten på hyllan. Husqvarna/Electrolux /0 13 Råd och tips Så kan du spara energi S S S S S S S S S S S Följ noggrant informationen om hur skåpet ska placeras i avsnittet "Installation". Rätt uppställt förbrukar skåpet mindre energi. Öppna inte skåpet onödigt ofta eller länge. Kontrollera regelbundet att dörren är ordentligt stängt. Tina frysta varor i kylskåpet, då kommer kylan till till att tätningslisten är hel och delar i emballaget kan så lite engångsmaterial som ska tas bort vid gallret i överkant genom att dra det utåt/nedåt sedan rakt invändigt Tag ut lösa delar och handdiska dem. Torka av skåp, inredning och tät- absolut inte fram skåpet från filtret genom att vrida det medurs. En liten mängd vatten kommer att rinna ut. Torka torrt och montera det nya behöver inte stängas av vid filterbyte. Ersättningsfilter beställes från Distripart. Se avsnitt "Service och kolfiltret monteras därefter i samma lampbyte ska skåpet vara strömlöst. Dra ur stickkontakten. Tryck ihop fjädern och drag samtidigt gallret onödig frostbildning genom att : S inte ställa in heta varor i skåpet. S inte öppna skåpet onödigt ofta eller länge Om skåpet inte ska skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte dörren: en unken och instängd lukt kan då uppkomma. Husqvarna/Electrolux /0 17 Vid längre semester eller bortavaro Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte förstörs vid ett ev. strömavbrott. Semesterläge Vid semesterläge är temperaturen i kylutrymmet cirka +15 C. Därigenom finns möjligheten att låta det tomma kylskåpet vara stängt vid längre bortavaro (t.ex. vid semester) utan risk för lukt- eller mögelbildning. Tryck kylens temperaturväljare, C +, ett steg åt gången tills bokstav H (holiday) syns i temperaturfönster ( C- vid återställning). Nu arbetar kylen i det energisnåla semesterläge. OBS! Lagra inga livsmedel i kylen under semesterläge. Vid semesterläge hålls temperaturen cirka +15 C. Det är för varmt för livsmedel Om något inte fungerar Om skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas i onödan. Problem " " visas i temperaturfönstret. Din manual HUSQVARNA QR2519A

9 Möjlig orsak / Åtgärdsförslag Det är fel på temperaturmätningen. Tillkalla service. (Kylsystemet fortsätter att hålla varorna kalla men temperaturinställningen fungerar inte.) Ställ in en kallare temperatur. Placera varorna på rätt plats i kylen. Se avsnittet "Temperaturen i kylskåpet". Fördela varorna så att den kalla luften kan cirkulera mellan dem. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Ställ in en varmare temperatur. Rensa dropprännan och avrinningshålet, tex med en tops eller piprensare. Det är för varmt i kylen. Det är för kallt i kylen. Det rinner vatten i kylen. Det rinner vatten på golvet. Placera avrinningsslangen på skåpets baksida över droppskålen. Se kapitlet "Innan skåpet startas för första gången". Husqvarna/Electrolux /0 18 Kompressorn går kontinuerligt. Ställ in en varmare temperatur. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Det är varmare än normal rumstemperatur där skåpet står placerat. Stickkontakten sitter inte i ordentligt. Säkringen är sönder. Skåpet är inte påslaget. Det kommer inte fram ström till skåpet. (Prova genom att ansluta en annan apparat. ) I kylsystemet bildas det normalt vissa ljud. Ett pulserande ljud hörs när köldmediet pumpas runt i kylsystemet. När kompressorn startar och stannar kan knäppande ljud höras från termostaten. Om ljudnivån upplevs som störande: Böj försiktigt rören på skåpets baksida så att de inte vidrör kyla eller belysning av en större mängd kolsyrat vatten. (Ca. 1 liter) Kolsyra på väg att ta slut. Byt gastub. För hög gastub. Tappa av en större mängd kolsyrat vatten. filter alt. installera förfilter. För högt inkommande vattentryck. Installera tryckbegränsare. Kolsyremaskinens kapacitet har tillfälligt överskridits. Vänta minst 10 min. Läckage i bild vid "Anslutning av vattenslang". Filtret förbrukat. Byt filter. 80 % filterkapacitet förbrukat. Köp nytt filter. Max tid på 2 minuter elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp inköpsdatum, samt följande enligt dataskylten, som sitter på vänster sida i skåpet Modellbeteckning... Produktnummer... Serienummer.... Inköpsdatum..... Hur och när uppträder felet? Service och reservdelar Husqvarna/Electrolux /0 20 Reklamation Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Konsumentkontakt Har du frågor angående skåpets funktion eller användning, ber vi dig ringa vår konsumentgrupp. Telefonnummer: eller via på vår hemsida Teknisk information Modell Nyttovolym Bredd Höjd Djup Energiförbrukning Energiklass Märkeffekt 311 l 595 mm 1800 mm 650 mm QR2519W/QR2519FX/ QR2519K/QR2519A 173 kwh/år A 50 W Tillåtet vattentryck (för att säkerställa funktionen) Systemets totalflöde kan variera med lokala vattenförhållanden och/eller vattentryck. Lägsta tillåtna vattentryck: 2,5 bar (250kPa) Högsta tillåtna vattentryck: 5 bar (500kPa) Rådfråga din installatör om vattentrycket är under 2,5 bar Vid vattentryck över 5 bar måste en reduceringsventil monteras (kan anskaffas hos Din fackhandlare) Anslut ej produkten till vatten i utrymmen där omgivningstemperaturen kan sjunka under fryspunkten. Produkten får endast anslutas till dricksvattenledning. Produkten skall endast anslutas till kallvattenledning. Husqvarna/Electrolux /0 21 Installation Packa upp Packa upp skåpet och kontrollera att det är felfritt och utan transportskador. Eventuella transportskador ska omedelbart anmälas. I

10 Sverige görs anmälan till Distrilux Distributionskontor, se fraktsedeln, eller till återförsäljaren om skåpet levererats direkt från butik. I Finland görs anmälan till återförsäljaren. Lämna iväg emballaget för återvinning. Kontakta kommunen eller återförsäljaren för information. Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk. Tag bort transportstöd Tag bort tejpen och transportstöden som sitter på dörrsidorna på hyllorna Tag bort transportstödet på glashyllan genom att skjuta transportstödet framåt längs hyllkanten tills hyllans utbuktning tar emot. Lyft hyllan i bakkanten och drag hyllan och transportstödet framåt tills hyllan kan tippas och transportstöden kan tas ut. Rengör Tvätta sedan skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa. Husqvarna/Electrolux /0 22 Anslutning av vattenslang Den förmonterade anslutningsslangen kopplas till en vattenkran med utvändig gänga (3/4 tum). Arbetet bör utföras av en kunnig VVS-installatör. Skåpet skall anslutas via en avstängningskran. På marknaden finns olika typgodkända kranar och kransatser. Vattenslangen får inte vara knäckt, klämd eller ligga i tvära böjar. Behöver du en längre vattenslang än den medlevererade, skall följande komplett, i fackhandeln förekommande VDE-godkänd tilloppslang /0 användas. Innan skåpet tas i drift och placeras på sin slutgiltiga plats, förvissa dig om att vattenanslutningen är korrekt utförd och att inget läckage förekommer i anslutningen till skåpets vattenventil eller till vattenkranen. Montera även de fyra bipackade distanserna enligt bild. Vi rekommenderar att produkten placeras på en avrinningsmatta avsedd för kyl-/frysskåp, för att enklare kunna upptäcka eventuellt läckage. Avrinningsmatta kan införskaffas från din återförsäljare. Husqvarna/Electrolux /0 23 Montering av skall placeras bakom gallret innan skåpet monteras därefter i det spår som finns i bakkant av luckan (3). Din manual HUSQVARNA QR2519A

11 Powered by TCPDF ( Filtren bör handhas varsamt så att spån ej lossnar ifrån ytan Anslutningssladd Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch. skador på sladden kan orsaka elekrisk stöt, kortslutning och risk för brand. Om anslutningssladden till produkten skadas får den bytas endast av leverantören legitimerat service- företag eller en behörig person för att undvika fara. Ställ skåpet på plats OBS! Skåpet är tungt, skydda golvet vid risk för elektrisk stöt eller brand För att skåpet ska fungera på bästa möjliga sätt ska: skåpet stå på en torr och sval plats som är fri från direkt solljus. skåpet inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin. skåpet stå plant uppställt. Det får inte luta mot omslutande väggar. Justera fötterna vid behov. Justernyckel till fötterna medföljer. luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom skåpet ska vara fria och oblockerade. Ventilationsutrymmet över skåpet och ev. speceri/överskåp ska vara minst b) a) 50mm 4cm. Ventilationsutrymmet kan antingen placeras a) direkt över skåpet eller b) bakom och ovanför överskåpet. Utrymmet bakom skåpet måste då vara minst 50 mm djupt. skåpet stå på en plats med en omgivningstemperatur motsvarande den klimatklass* som skåpet är avsett för. * se dataskylt inuti skåpet. Kontrollera att avrinningsslangen Tabell visar omgivningstemperatur på baksidan av skåpet mynnar i för de olika klimatklassarna. droppskålen. Klimatför omgivningsom skåpet ska placeras i ett hörn klass temperatur med gångjärnssidan mot väggen SN +10 C till +32 C måste avståndet mellan vägg och skåp vara minst 230 mm för att N +16 C till +32 C dörren ska kunna öppnas så mycket +18 C till +38 C ST att hyllorna kan tas ut. Stickproppen skall vara åtkomlig T +18 C till +43 C efter att produkten finns på plats. Husqvarna/Electrolux /0 25 När vattensystemet startas för första gången När produkten är korrekt ansluten till fastighetens vattennät skall följande moment utföras: Öppna kranen på vattenanslutningen och starta produkten. Vattensystemets huvudventil öppnas och fyllning av systemet påbörjas. Vänta 5 minuter. Omhängning av dörr. Omhängning av dörr är inte möjligt. Vattenledningen går via gångjärnet till vattendispenser. För mer information kontakta din återförsäljare. Elanslutning Skåpet ska anslutas till ett jordat eluttag. Spänning: 230 V. Säkring: 10 A. Se även dataskylten på vänster sida i skåpet. Husqvarna/Electrolux /0 26 Packa upp det medlevererade filtret och anslut det enligt följande: - Avlägsna filtrets skyddslock och för upp filtrets anslutande del i filtersätet och vrid enligt bilden (1) tills filtret gått i ingrepp och klacken på filterpatronen står mitt för märket på plastkåpan. Se även bild samt anvisning på serviceluckans insida. - Lås upp vattensdispensern. Se avsnitt "Funktioner för vattendispensern". Välj kolsyrat vatten och tappa av cirka 1,5 liter vatten. I början kan det komma endel luft. Anslut den medlevererade gastuben enligt följande: - Ta ut gastuben ur plastpåsen och skruva fast gastuben i för ändamålet avsedd adapter (3) vilken ligger bipackad i skåpet, använd endast handkraft, ej verktyg. - Placera gastuben med adaptern i ventilen och tillse att ventilbygelns hakar befinner sig under mothållen på adaptern (5). Fäll därefter upp bygelns hävarm (6) i en obruten rörelse. Se bild samt anvisningen på serviceluckans insida. - Lås upp vattendispensern och tappa systemet på ytterligare cirka 1,5 liter vatten eller till dess att tecken på kolsyrat vatten i vattendispensern börjar ge sig till känna. - Systemet är nu klart för användning. För att erhålla bästa möjliga prestanda från produkten 27 bör inställd drifttemperatur inväntas. Låg temperatur ger mer kolsyra, hög temperatur ger mindre kolsyra Husqvarna/Electrolux /0. Din manual HUSQVARNA QR2519A
