1 Bruksanvisning till DAIA - NELCO Hydrauliska kabelsaxar HPC 65 l 10 eller 220 V drivkalla HPC 85 l l O eller 220 V drivkalla HPC 65R 12 V batteridriven, l 10 eller 200 V laddare HPC 85R 12 V batteridriven, l l O eller 200 V laddare

2 Information till användaren Las denna bruksanvisning noggrant innan du använder verktyget för första gången för att kunna använda det på ett säkert och effektivt satt. Allmänna säkerhetsföreskrifter Las alla säkerhetsföreskrifter och instruktioner! 1. HåII arbetsplatsen ren; en stökig arbetsplats ökar risken för olyckor. Se till att ha god belysning. 2. HåII barn borta. Låt inte obehöriga komma åt maskinen eller kabeln. HåII obehöriga borta från arbetsplatsen. 3. Bar lämpliga arbetskläder Ha inte lösa kläder eller smycken - de kan fastna i rörliga delar. Vi rekommenderar att du bar gummihandskar och halkfria skor nar du arbetar utomhus. Bar hårnät om du har långt hår. 4. Var alltid vaksam. Använd aldrig en maskin utan att lart dig dess handhavande. Koncentrera dig på arbetet. Fortskrid försiktigt. Använd inte maskinen nar du ar disträ. 5. Luta dig inte för mycket över maskinen. Undvik konstiga ställningar. Försäkra dig om att du står säkert och behåll alltid balansen. 6. Låt säkerhetsanordningar sitta dar de ska. 7. Handverktyg får inte installeras fast. 8. Reparationer och underhåll: Låt reparationer och underhåll utföras av en auktoriserad reparatör Använd endast identiska, original-reservdelar från DAIA. Vi ansvarar inte för arbete som utförts av tredjepartspersonal.

3 säkerhetsföreskrifter för elektriska verktyg VARNING! För att undvika elektriska stötar, risk för fysiska skador och brännskador måste följande säkerhetsföreskrifter alltid följas vid användning av elektriska verktyg. Läs och iakttag dem innan användning av anordningen. Spara säkerhetsföreskrifterna på ett säkert ställe. 1. Använd inte verktyget i farliga omgivningar. Utsatt inte elektriska anordningar för regn. Använd dem inte i fuktiga eller våta miljöer. Använd dem inte i närheten av brandfarliga vatskor eller gaser. Håll arbetsplatsen val upplyst. Använd inte verktyget eller laddaren i närheten av eldfarliga vatskor eller gaser. 2. Verktyget fungerar som en helhet; avlägsna därför aldrig kåpor eller skruvar 3. Använd inte verktyget eller laddaren till på annat satt an vad som beskrivs i bruksanvisningen. 4. Fäst arbetsmaterialet val. Använd spannbackar eller skruvtvingar för att hålla arbetsmaterialet stilla - det sitter bättre an om det hålls i handen och du kan använda verktyget med båda händerna. 5. Använd endast för verktyget avsedda batterier. Anslut inte torrbatterier, bilbatterier eller andra uppladdningsbara batterier an de som bruksanvisningen säger ar lämpliga till verktyget. 6. Misshandla inte kabeln. Använd den inte till att bara verktyget. Dra inte i kabeln för att dra ur kontakten. Skydda kabeln från värme, olja, syror och skarpa kanter. 7. Lämna inte laddaren ansluten till ström nar den inte används eller nar den underhålls. 8. Använd enbart för verktyget avsedd laddare. Att använda en annan laddare ar förenat med fara. 9. Kontakta en ai-iktoriserad reparatör vid fel på verktyg eller laddare. 10. Anslut aldrig laddaren till annan drivspänning an den som står specificerad på markplåten. l l. Ladda alltid batteriet innan användning. 12. Använd inte tillsatstransformator. 13. Ladda inte batteriet från en generator eller likspänningskalla.

4 14. Ladda alltid inomhus. Laddaren och batteriet blir varma under laddning. Ladda därför batteriet på en plats som inte ar utsatt för direkt solljus, som har låg luftfuktighet och ar val ventilerad. 15. Se till att inte satta igång verktyget av misstag. Kontrollera att verktyget ar avstängt innan användning. Bar inte verktyget på ett sådant satt att du har ett finger på strömbrytaren. Använd inte verktyget om inte strömbrytaren furlgerar korrekt. 16. Underhåll verktyget och laddaren ordentligt. Ditt arbete blir säkrare och bättre utfört om du håller verktygen och laddaren rena, följer instruktionerna om smörjning, oljebyte och byte av blad, regelbundet kontrollerar strömkabeln och förlangningskabeln, låter skadade kablar repareras av en specialist, håller handtagen rena, torra och fria från olja och fett. 17. Nar verktyg och laddare inte används bör de stallas undan på en torr, högt belagen eller låst plats dar inte barn kan komma åt dem. Lagra verktyg och laddare på en plats dar temperaturen aldrig når 40 C. 18. Använd sakerhetsglasögon och hörselskydd. Använd också ansiktsmask eller danimskydd om skaroperationen dammar. 19. Verktyg och laddare används ofta av mer an en person. Irinan du använder dem bör du därför kon,trollera att eluttaget sitter fast och inte har synliga skador, att strömkabelns isolering inte ar skadad, att strömkabeln ar ordentligt fast vid laddare och att den isolerande plasttuben inte ar skadad, att strömbrytaren sitter fast och inte visare några yttre tecken på skador, att skyddsanordningar eller skadade delar fungerar korrekt, att rörliga delar inte klämts fast eller skadats. Använd inte verktyg eller laddare om du finner skador. Låt reparationer eribart utföras av en specialist eller en auktoriserad reparatör. Använd enbart identiska originaltillbehör från DAIA.

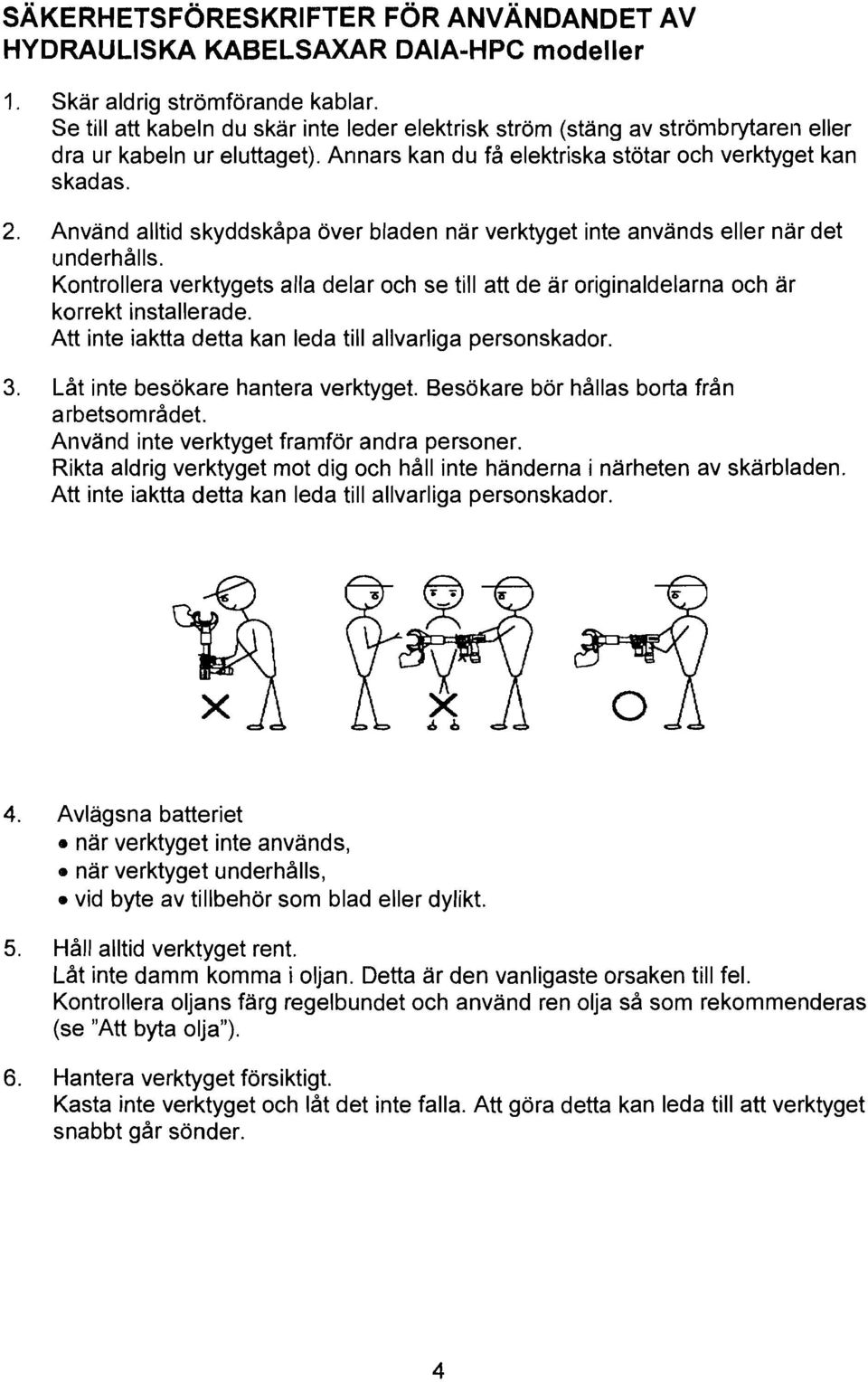

5 SAKERHETSFORESKRIFTER FOR ANVANDANDET AV HYDRAULISKA KABELSAXAR DAIA-HPC modeller 1. Skar aldrig strömförande kablar. Se till att kabeln du skar inte leder elektrisk ström (stäng av strönibrytareii eller dra ur kabeln ur eluttaget). Arinars kan du få elektriska stötar och verktyget kan skadas. 2. Använd alltid skyddskåpa över bladen nar verktyget inte används eller nar det cinderhålls. Kontrollera verktygets alla delar och se till att de ar originaldelarna och ar korrekt installerade. Att inte iaktta detta kan leda till allvarliga personskador. 3. Låt inte besökare hantera verktyget. Besökare bör hållas borta från arbetsområdet. Aiivänd inte verktyget franiför andra personer. Rikta aldrig verktyget mot dig och håll inte händerna i närheten av skarbladen. Att inte iaktta detta kan leda till allvarliga personskador. 4. Avlägsna batteriet nar verktyget inte används, 0 nar verktyget underhålls, a vid byte av tillbehör som blad eller dylikt. 5. Håll alltid verktyget rent. Låt inte damm komma i oljan. Detta ar den vanligaste orsaken till fel. Kontrollera oljans färg regelbundet och använd ren olja så som rekommenderas (se "Att byta olja"). 6. Hantera verktyget försiktigt. Kasta inte verktyget och låt det inte falla. Att göra detta kan leda till att verktyget snabbt går sönder.

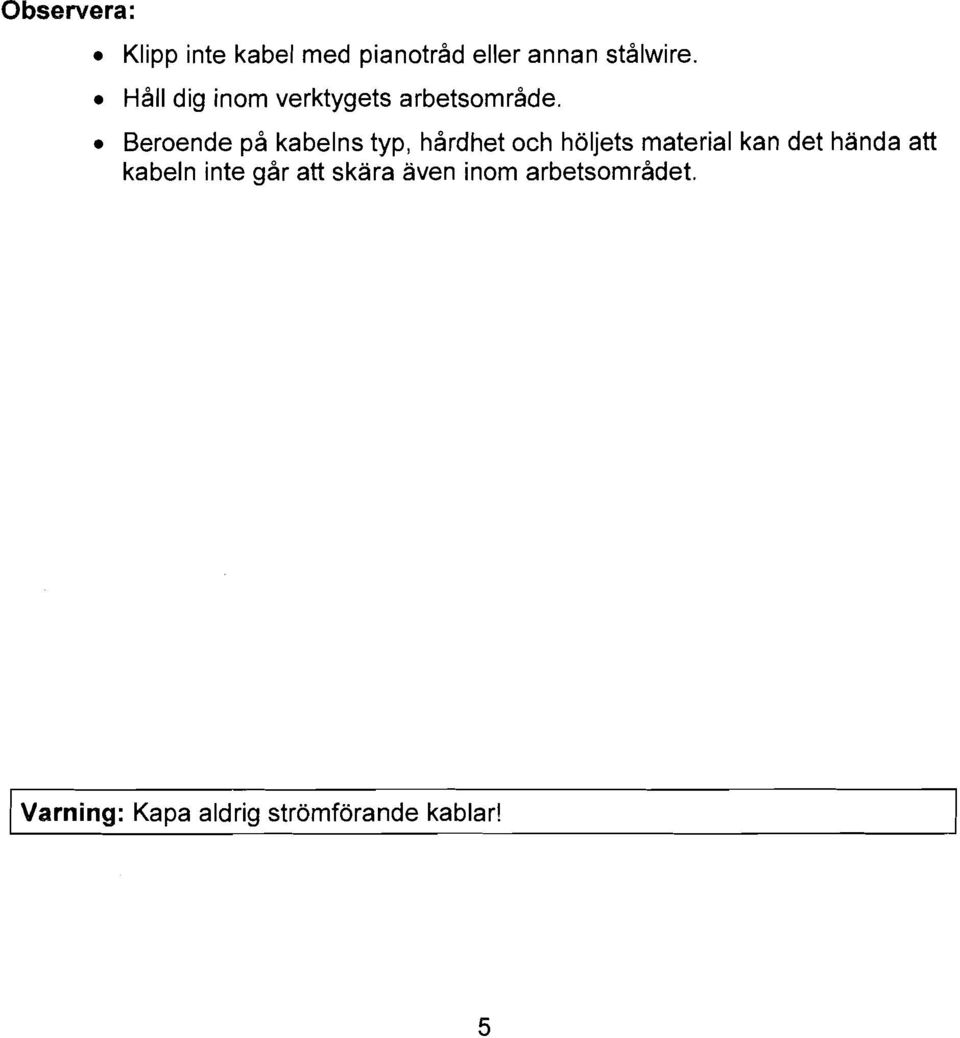

6 Observera: Klipp inte kabel med pianotråd eller annan stålwire. Håll dig inom verktygets arbetsområde. Beroende på kabelns typ, hårdhet och höljets material kan det handa att kabeln inte går att skara aven inom arbetsområdet. I Varning: Kapa aldrig strömförande kablar!

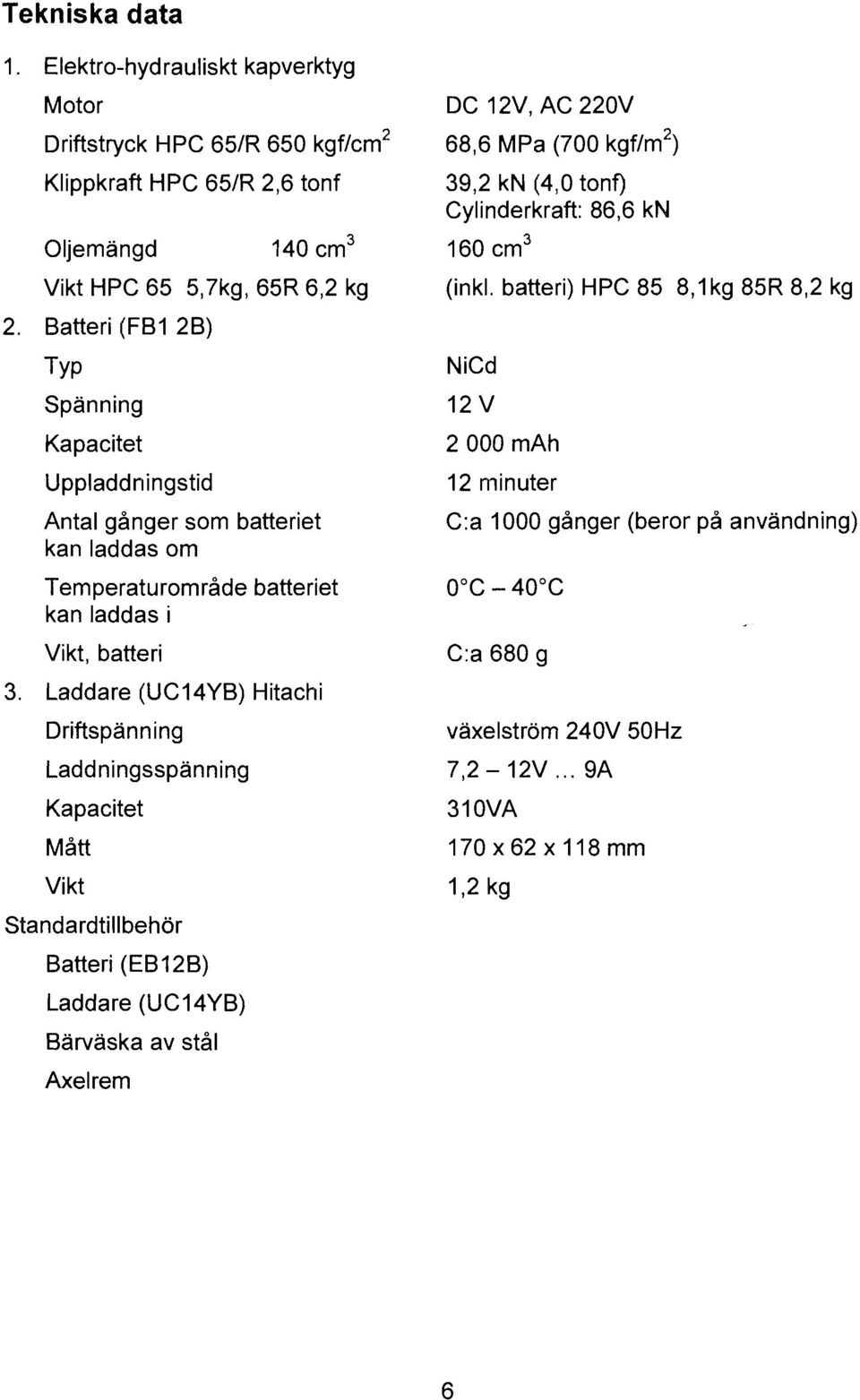

7 Tekniska data 1. Elektro-hydrauliskt kapverktyg Motor Driftstryck HPC 651R 650 kgflcm2 Klippkraft HPC 651R 2,6 tonf Oljemängd 140 cm3 Vikt HPC 65 5,7kg, 65R 6,2 kg 2. Batteri (FBI 2B) TYP Spänning Kapacitet Uppladdriingstid Antal gånger som batteriet kan laddas om Temperaturområde batteriet kan laddas i Vikt, batteri 3. Laddare (UC14YB) Hitachi Driftspänning Laddningsspänning Kapacitet Mått Vikt Standardtillbehör Batteri (EB 12B) Laddare (UC14YB) Bärväska av stål Axelrem DC 12V, AC 220V 68,6 MPa (700 kgflm2) 39,2 kn (4,O tonf) Cylinderkraft: 86,6 kn 160 cm3 (inkl. batteri) HPC 85 8,1 kg 85R 8,2 kg NiCd 12 v mah 12 riiinuter C:a 1000 gånger (beror på användning) växelström 240V 50Hz 7,2-12V... 9A 310VA 170x62x118mm 12 kg

8 Översikt av Batterihydrauliska kabelsaxar HPC-65R samt 220V-hydrauliska kabelsaxar HPC-65 HPC-85R HPC85 Delarnas namn: 1. Skar, 2 st 2. Ledsprint, 2 st 3. Verktygskropp 4. Hydraulcylinder 5. Oljepump 6. Oljepåfyllning 7. Drivkalla 8. Batteri 9. Ledskruv 10. Klippsupport 11. Tryckinstallningsventil 13. Oljetank 14. Oljetan kslock 15. Strömbrytare 17. Hållare för axelrem 18. Insexskruv 20. Tatningsbricka 24. Mutter för ledskruv 25. Skyddskåpa, suvaskydd 26. Infastriing för kåpa 27. Laddare 28. Fjäderbricka 29. Skyddshylsa för mekanik, gummi 30. Planbricka 31. Insexskruv 33. Axelrem

9 Sakerhetföreskrifter för verktyget 1. Kontrollera att pumpkroppen inte Iacker olja. Om den Iacker kan den behöva repareras. Anlita en auktoriserad reparatör. 2. Testa verktyget. Hålla strömbrytaren intryckt och kontrollera att kabelskaren rör sig. Kontakta en auktoriserad reparatör om de inte gör det. I Varning: Rikta aldrig verktyget mot någon person under användning. Användning 1. Vrid skarhuvudet så att det bildar en rat vinkel mot kabeln som ska kapas (huvudet kan vridas 330 grader) och öppna kåpan så som visas på bilden. I Skarblad 7 2. Håll kabeln som ska kapas mellan skarbladen. I Obs: ~ & alltid med skären vertikalt mot kabeln. 1

10 3. HåII strömbrytaren intryckt tills kapningen ar avslutad. Obs! Avsluta kapningen om du inte lyckas kapa helt igenom, överströmningsventil kopplar in. Beroende på kabelns typ, hårdhet och höljets material kan det handa att kabeln inte går att kapa aven inom arbetsområdet. 4. Slapp strömbrytaren nar kapningen ar avslutad. Kabelskaren återgår då till sitt ursprungliga läge. Varning: Slapp strömbrytaren omedelbart nar skärningen ar klar. Annars kan verktyget skadas. 5. Tack skaren med kåpan (25) nar kapningen ar avslutad. Underhåll 1. Rengör verktyget och laddaren. HåII verktyget och laddaren rena och fria från damm och metallspån, särskilt kring skarhuvudet. 2. Stall undan verktyget och laddaren nar de inte används. Nar de inte används bör verktyget och laddaren placeras i barvaskan och stallas på en torr, högt belagen eller låst plats dar inte barn kan komma åt dem.

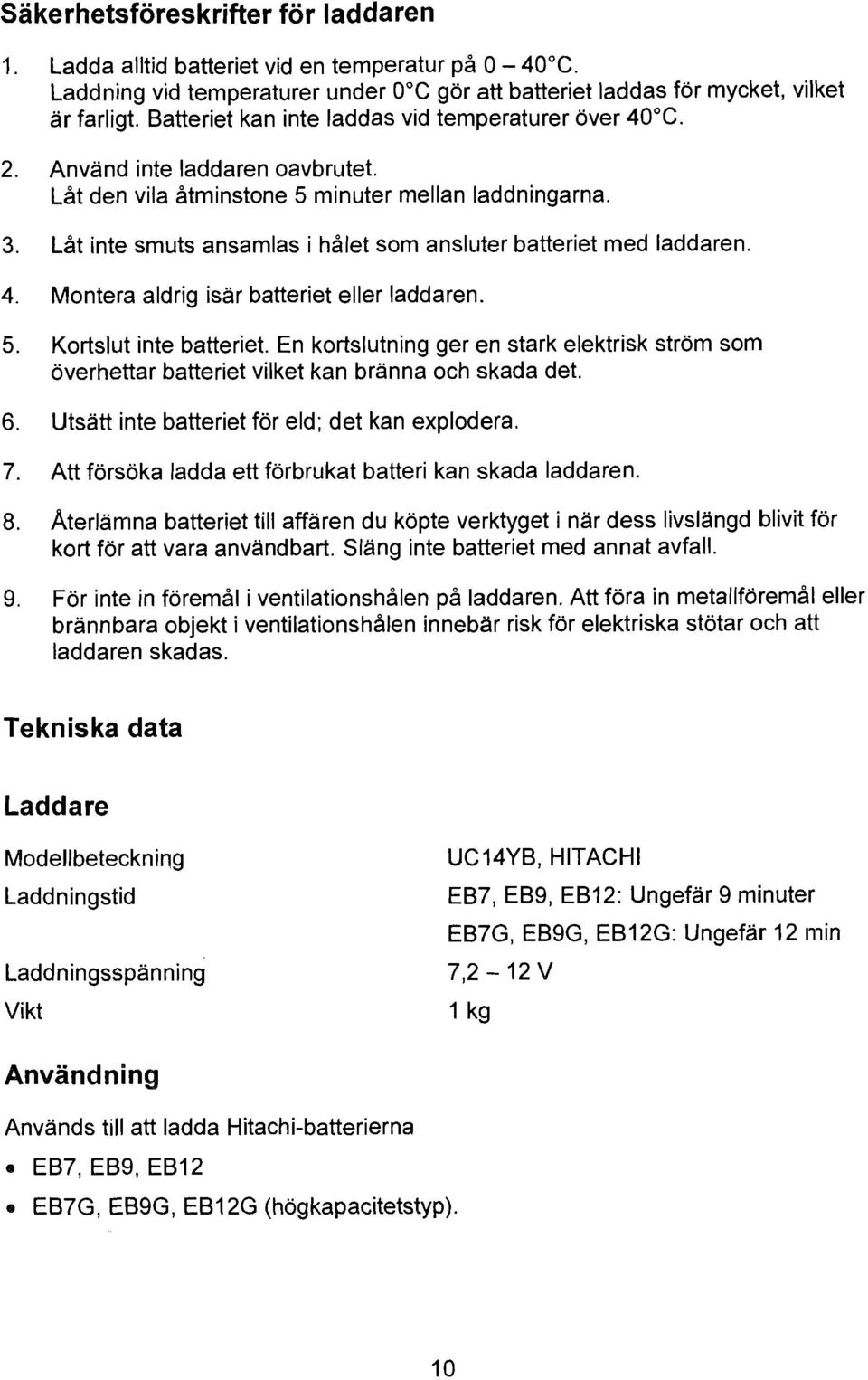

11 säkerhetsföreskrifter för laddaren 1. Ladda alltid batteriet vid en temperatur på O - 40 C. Laddning vid temperaturer under 0 C gör att batteriet laddas för mycket, vilket är farligt. Batteriet kan inte laddas vid temperaturer över 40 C. 2. Använd inte laddaren oavbrutet. Låt den vila åtminstone 5 minuter mellan laddningarna. 3. Låt inte smuts ansamlas i hålet som ansluter batteriet med laddaren. 4. Montera aldrig isär batteriet eller laddaren 5. Kortslut inte batteriet. En kortslutning ger en stark elektrisk ström som överhettar batteriet vilket kan bränna och skada det. 6. Utsatt inte batteriet för eld; det kan explodera. 7. Att försöka ladda ett förbrukat batteri kan skada laddaren. 8. Ater~ärrina batteriet till affären du köpte verktyget i nar dess livslängd blivit för kort för att vara användbart. Släng inte batteriet med annat avfall. 9. För inte in föremål i ventilationshålen på laddaren. Att föra in metallföremål eller brännbara objekt i ventilationshålen innebär risk för elektriska stötar och att laddaren skadas. Tekniska data Laddare Modellbeteckniug Laddningstid Laddningsspänning Vikt UC14YB, HITACHI EB7, EB9, EB12: Ungefär 9 minuter EB7G, EBSG, EB12G: Ungefär 12 iilin 7,2-12 V 1 kg Användning Används till att ladda Hitachi-batterierna e e EB7, EB9, EB12 EB7G, EBSG, EBI 2G (hög kapacitetstyp).

12 Att ladda batteriet Innan du använder verktyget, ladda batteriet på följande satt: 1. Anslut laddarens strömkabel till ett eluttag. Nar strömkabeln anslutits blinkar laddarens röd lampa långsamt (med en sekunds mellanrum). 2. Montering batteri i laddaren. Håll batteriet så att namnplattan ar riktad mot varningsskylten på laddaren. Tryck ned batteriet tills det ligger mot den undre plattan. Varning: Om batterierna förs in i fel riktning kommer de inte att laddas. Dessutom kan säkringen gå och det kan ge problem med laddaren, anslutningen kan deformeras. 3. NLI laddas batteriet. Vad lampan visar: Den röda och gula lampan indikerar lyser laddarens och batteriets tillstånd så som visas i tabell l beroende på. Röd lampa Innan laddning Blinkar Lyser i 0,5 sekunder. Ar slackt i 0,5 sekunder. Under laddning Lyser Lyser kontinuerligt. Laddning klar Blinkar Lyser i 0,5 sekunder. Är slackt i 0,5 sekunder. Laddning ej möjlig Blinkar Lyser i 0,l sekunder. Ar slackt i 0,l sekunder. Batteriet eller laddaren trasig. Gul lampa Laddning ej möjlig Lyser Lyser kontinuerligt Batteriets temperatur ar för hög. Tabell I

13 Batteriernas temperatur: Temperaturen batterierna kan laddas i visas nedan. Låt batterier som ar för varma svalna innan de används. Batterityp Temperaturområde sänkning av batteriernas batterierna kan temperatur och uppladdning. laddas i -5 C - 40 C EB76 EG9G högkapacitetstyp -5 C - 60 C EB126 Tabell 2. Uppladdning av batterier som ar för varma. Batteriernas uppladdningstid: Den gula lampan lyser. Nar batteriets temperatur sjunkit till 40 C slacks den gula lampan och uppladdningen börjar. Den gula lampan lyser. Nar batteriets temperatur sjunkit till 60 C slacks den gula lampan och uppladdningen börjar. Tabell 3 visar vilken uppladdningstid som kravs behövs för olika batterityper. I Batterityp 1 Uppladdningstid I EB7, EB9,3B12 I C:a 9 minuter EB7G, EB96, EB12G (högkapacitetstyp) Laddar du batterier under sådana förhållanden som visas i tabellen nedan förlängs laddningstiden. Laddaren har en inbyggd funktion som då sänker laddningsspanningen för att undvika att batteriets livslängd sanks. Förhållanden som kräver längre laddningstid C:a 12 minuter Anm: Uppladdningstiden kan variera beroende på rumstemperaturen och spanningstillförseln. Tabell 3. Batterityp och uppladdningstid (vid 20 C). I Laddningstid EB7, EB9, EB12 I EB7G, EBSG, EB12G Nya batterier* I c:a 13 min 1 c:a 20 min Batterier som inte har använts på länge* Batterier med en temperatur under c:a 13 min eller c:a 60 min 0 C Batterier vars livslängd närmar sig sitt slut * markerar tillfälliga tillstånd. Efter 2-3 laddningar i rumstemperatur går det att ladda batterierna på normal tid igen. I c:a 20 min eller c:a 90 min 4. Koppla bort nätsladden. 5. Ta ett stadigt grepp i laddaren och dra ut batteriet.

14 Kapacitet på nya batterier m.m. Då det kemiska amne som batterierna innehåller inte ar fullt aktiverat på nya batterier och batterier som inte använts på länge, kan deras kapacitet vara lägre an normalt de första gångerna du använder dem. Detta ar ett övergående fenomen. Efter 2-3 uppladdningar uppnår batterierna normal kapacitet igen. Att få maximal livslängd ur batterierna Ladda upp batterierna innan de har laddats ur fullständigt. Ladda ett batteri när du märker att verktyget har förlorat i kraft. Undvik att ladda batterier vid höga terriperaturer. Ett uppladdningsbart batteri blir varmt vid användning. Om det laddas omedelbart efter användning kommer det kemiska amne det innehåller att brytas ner vilket minskar dess livslängd. Låt istället batteriet stå och svalna innan du laddar det. Varningar Om batteriet har blivit varmt (till exempel av solljus) direkt efter att det har använts kan det handa att laddarens röda lampa inte lyser. Låt i så fall batteriet svalna innan du laddar upp det. Om den röda lampan blinkar hastigt (med 0,2 sekunders intervall) bör du kontrollera att det inte firins smuts eller partiklar i det hål i laddaren där batteriet förs in. Om detta inte ar fallet ar förmodligen batteriet eller laddaren trasig. Lämna dem till din auktoriserade reparatör. Eftersom det tar laddarens mikroprocessor ungefär tre sekunder att märka att batteriet har tagits ut bör du vänta minst tre sekunder innan du åter för in batteriet för att fortsatta laddningen. Det kan hända att batteriet inte laddas fullständigt om det förs in innan dess. Underhåll och översyn 1. Undersök fästskruvarna. Undersök alla fastskruvar regelbundet och kontrollera att de ar ordentligt åtdragna. Dra åt dem omedelbart om detta inte ar fallet, annars riskerar du att utsattas för allvarlig fara. 2. Rengör laddaren. Om laddaren blir smutsig bör den rengöras med en mjuk torr duk eller en duk fuktad med såpa eller diskmedel löst i vatten. Använd inte klorerade lösningsmedel, bensin eller thinner. Lösningsmedel smälter plasten. 3. Ställ undan laddaren nar du inte använder den. Förvara laddaren på en torr och högt belagen eller låst plats dar barn inte kan komma åt den. Anm: Hitachis produkter utvecklas och förbättras ständigt. Därför kan dessa anvisningar komma att förändras utan förvarning.

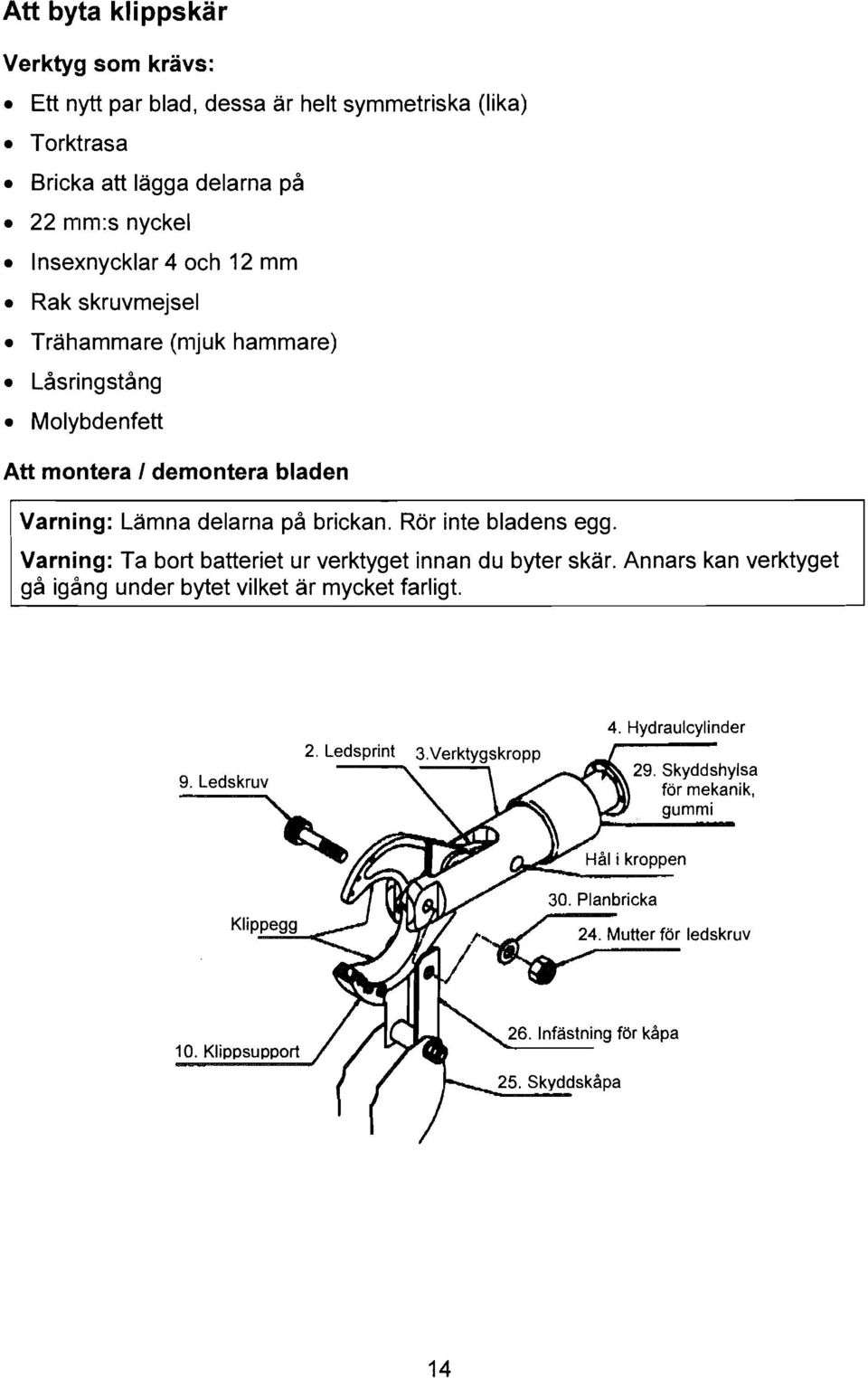

15 Att byta klippskar Verktyg som kravs: Ett nytt par blad, dessa ar helt symmetriska (lika) Torktrasa Bricka att lagga delarna på 22 rrim:s nyckel Insexnycklar 4 och 12 mm Rak skruvmejsel Trähammare (nijuk hammare) Låsringstång Molybdenfett Att montera I demontera bladen Varning: Lämna delarna på brickan. Rör inte bladens egg. Varning: Ta bort batteriet ur verktyget innan du byter skär. Annars kan verktyget gå igång under bytet vilket är mycket farligt. 4. Hydraulcylinder \ '4 29. Skyddshylsa för mekanik, l' gummi ledskruv Infästning för kåpa

16 1. Avlagsna gummiskyddet så långt att du kan se hålet för sprinten. 2. Avlagsna ledskruv och mutter. Lossa U-muttern (24) med en 22 mm:s nyckel och en 12 mm:s insexnyckel. Demontera insexskruv (9) ur kroppen (3). Avlagsna också säkerhetsskyddet (25). Använd en harnniare att slå ut tappen om den sitter hart. 3. Avlagsna ledsprinten a) Vrid kroppen så att sprinten (16) befinner sig rakt under hålet i verktygskroppen (3). 22. Låsring 16. Sprint \ 1 3. Verktygskrapp Figur 2. b) Avlagsna Iåsringen (22) och dra ut sprinten. Skaren och hävarmarna lossnar från verktygskroppen. Varning: Öppna inte Iåsringen för mycket. Om du öppnar den för mycket kan den deformeras. 4. Demontering skar. Avlagsna Iåsringen (23) och dra ut sprinten (16) ur hävarmarna, då faller skaren ut ur verktygskroppen. 19. Sprint Trasa Figur 3/4. Obs: Vira in bladen i tyg nar du tar ut dem. Deras eggar ar mycket skarpa.

17 5. Demontera Iåsringar från sprintar (19) och demontera sprintar. Skruva loss de tre sexkantiga skruvarna nied en 4 mm:s insexnyckel och flytta över klippsupporten till det nya skäret. 31. lnsexskruv 28. Fjäderbricka 10. Klippsupport Figur Montera de nya skären. För in sprintar (19) i bladen och hävarmen (2). Satt Iåsringar på plats. Obs: Rengör delarna (U-muttern, stiftet, kroppen och bladföraren). Bladet och hävarmen måste monteras åt rätt håll. Var du ska smörja delarna framgår av figur 7. Smörj har 2. Matararmlhavarm Figur 6/7. 7. Sätt in hävarmen (2) i kolven a) Kroppens B-yta och kolvens P-yta skall vara parallella. 3. Verktygskropp 21. Kolven '-J B-yta

18 b) För in båda hävarmarna i kolven (21). c) För in sprint (16) i kolven (21) och satt lasringen (22) på plats. 16. Sprint 2. Ledsprint I! Smbri bada sidorna av Bild 7. Obs: Smörj skären som visas i figur 7 innan du monterar dem.

19 Figur 8/9. 8. Montera ledskruv-bricka-mutter. Satt ihop skyddskåpan (25), bladen (2) mot kroppen (3) och montera ledskruv (9). Tips: Använd en rak skruvmejsel för att vicka bladen framåt eller bakåt så att tappen kan föras in. Rak 9. Ledskruv ustera bladens läge, så att ledskruven kan \9. Sprint 'föras in. 9. Fast U-muttern. a) Sätt brickan på plats och dra sedan åt muttern. Använd en 12 mm:s insexnyckel och en 22 mm:s nyckel, 20 kgflcm. b) Lossa sedan muttern ett sjättedels varv (60") så att bladen öppnar sig lätt efter skärning. Tips: Om muttern sitter för Iöst och det finns för mycket utrymme mellan bladen kan bladen skadas, ej för hårt, ej för Iöst. 9. Ledskruv A\

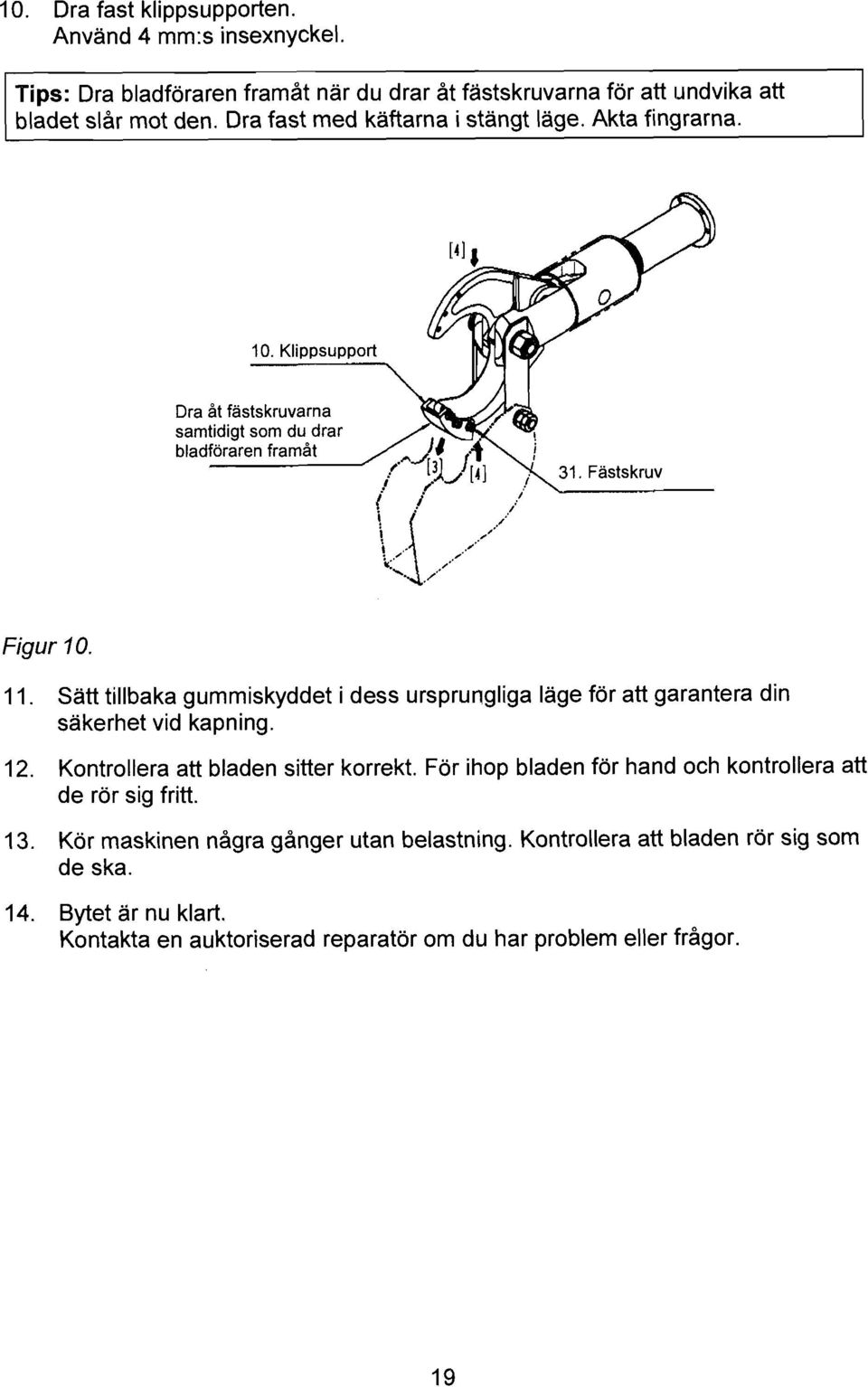

20 10. Dra fast klippsupporten. Använd 4 mm:s insexnyckel. Tips: Dra bladföraren framåt nar du drar åt fästskruvarna för att undvika att bladet slår mot den. Dra fast med käftarna i stängt läge. Akta fingrarna Klippsupport Dra sam blad Figur I O. 11. Satt tillbaka gummiskyddet i dess ursprurigliga läge för att garantera din säkerhet vid kapning. 12. Kontrollera att bladen sitter korrekt. För ihop bladen för hand och kontrollera att de rör sig fritt. 13. Kör maskinen några gånger utan belastning. Kontrollera att bladen rör sig som de ska. 14. Bytet ar nu klart. Kontakta en auktoriserad reparatör om du har problem eller frågor.

21 Underhåll och översyn För din egen säkerhet, gör nedanstående kontroller så ofta som anges. Varning: Vid översyn bör du alltid ta ut batteriet ur verktyget. Annars kan verktyget råka gå igång vilket ar mycket farligt. 1. Oljeläckage innan varje användning Kontrollera att pumparna inte Iacker olja. Torka bort olja som läckt ut med en trasa. Kontakta en auktoriserad reparatör om det då omedelbart Iacker olja. 2. Utseende innan varje användning Kontrollera att bladen och kroppen inte har sprickor, repor eller skador Reparera eller kontakta en auktoriserad reparatör om detta ar fallet. 3. Delar l skruvar innan varje användning Se till att alla delar l skruvar ar ordentligt fasta. 4. Olja a) Mängd och färg varje månad Avlägsna locket (6) och packningen (20) på oljebehållaren. Om oljan ar röd eller svart måste den bytas. Fyll på tanken vid behov. b) Byt olja Se "Att byta olja" var sjätte månad Oljans kvalitet försämras vid användning vilket kan skada pi-imparna. Du kan öka maskinens livslängd genom att byta olja var sjatte månad. Första bytet bör ske tre niånader efter inköp. Varning: Skruva inte av oljelocket nar oljan ar varm. Oljan kan bli upp till 50 C varm vid användning och kan spruta ut om locket avlägsnas nar den ar varm.

22 Att byta olja Oljan ar mycket viktig för att verktyget ska fungera korrekt. Kontrollera den varje månad eller innan varje användning. Ny olja ska vara ljusgul. Nar den åldras blir den först röd och sedan svart. Varför oljan blir smutsig: Smuts, och metallspån orsakade av friktion hamnar i den. Den oxideras med luft. Den blandas med annan olja. Varning: Rök aldrig vid användning av verktyget. Använd inte eld i närheten. Las föreskrifterna på sid 25 noggrant. Verktyg som kravs för att byta olja: 8 mm:s insexnyckel 160 cm2 olja Uppsan-ilingskarl Bricka att lagga delarna på 6. Lock 20. Tatningsbricka 11. Oljetank Gummibehallare 14. L/' Oljelock Oljan som medföljer vid leverans ar av Hydraulolja DTE-24. Vi rekommenderar att samma typ även används vid byte. Varning: Kom inte åt strömbrytaren under bytet. Om verktyget slås på kan olja komma att spruta ut ur tanken.

23 Tappa av oljan 1. Avlagsna locket (1 5). 2. Avlagsna oljelocket (6) med 8 mm:s insexnyckel. 3. Tappa av oljan genom att vanda verktyget upp och ner. Om du klärrimer ihop tanken av gummi (23) tappas oljan av snabbare. Fyll på olja 1. Håll maskinen rakt och fyll på olja ända upp till locket. Lämna inte luft kvar i tanken; det minskar purripförmågan. 2. Satt packningen (20) på plats och dra åt oljelocket (8) hårt. Slå på strömbrytaren (15) och tryck ihop oljetanken (23) nied fingrarna. Stäng av verktyget medan du fortfarande håller tanken ihoptryckt. Bladen återvänder till sitt ursprungliga läge. Fyll nu på mer olja så att tanken ar fylld. 3. Gör om 1) och 2) några gånger Obs: Använd ny olja och blanda inte olika sorters olja. Lagg delarna du avlägsnar från maskinen på brickan. Torka bort olja som flutit ut. Att observera nar du hanterar olja: Bar skyddsglasögon. Skölj med mycket vatten och kontakta en läkare om olja kommer i kontakt med ögonen. Oljan kan irritera huden. Tvätta händerna med tvål och vatten. Drick inte. Håll barn borta.

24 Felsökning Fel Det händer ingenting nar strömbrytaren (l 5) trycks in. Motorn fungerar, men skarbladen (1) rör sig inte. Anledning Batteriet (8) är inte laddat. Smuts har fastnat i batteriets anslutning till motorn. Det ar inte tillräckligt med olja i oljetanken (1 3). Det finns luft i pumpen (5) och oljetanken. Atgard Ladda batteriet Avlägsna ev. smuts Fyll på olja (se "Att byta olja") Skruva loss locket (14) på oljetanken (1 3). Håll strömbrytaren (1 5) in-,tryckt och klam ihop gumnpiitanken (23) med fingrarna tills skärbladen (l) rört sig halvvägs. Slapp sedan strömbrytaren så att skarbladen återvänder till det öppna laget. Avlägsna oljelocket (6) och tillför olja. Upprepa detta 2-3 gånger för att avlägsna luftbubblor i det hydrauliska systemet.
