Betäckningar och brunnar

Storlek: px
Starta visningen från sidan:

Download "Betäckningar och brunnar"

Transkript

1 Innehåll 1101 Golvbrunnar, plast 4 Purus 4 JAFO 5 Faluplast Golvbrunnar, plast, tillbehör 7 Förhöjningring, Purus 7 Vattenlåsinsats, Purus 8 Översvämn.skydd, Purus SAFE 8 Sil, Purus 8 Vattenlås, Purus 9 Monteringsplatta, Purus 9 Monteringsplatta 2014, Purus 10 Monteringsplatta Multi, Purus 10 Oljespärr, Purus 10 Autoklämring, Purus 10 Stöd, Purus 11 Lock, Purus 11 Klinkerram 11 Övergångsring, Purus 11 Renspropp, Purus 11 Klinkerpaket, Jafo 12 Mattpaket, Jafo 12 Skärmall, Jafo 12 Silar, Jafo 12 Förhöjningssats, Jafo 13 Monteringsram, Jafo 13 Monteringsplatta 2, Jafo 13 Klämring, Jafo 13 Renspropp, Jafo 13 Brunnsfixtur, Jafo 14 Membranfläns, Jafo 14 Vattenlåsinsats, Jafo 14 Förhöjningssring, Jafo 14 Klämringsskruvar, Jafo 14 O-ring, Jafo 15 Gummitätning, Jafo 15 Packningssats, Jafo 15 Luktstopp, Jafo 15 Klinkerpaket, Jafo 15 Klinkerförhöjningsring, Jafo 16 Klinkerram, Jafo 16 Flänsmuff, Jafo 16 Monteringsplatta, FP Golvbrunnar rostfria 17 Golvbrunn Purus Sigyn 17 Golvbrunn Purus Balder 17 Spygatt Purus Bigg 17 Rostfri insats Purus Ran 17 Blücher Golvbrunnar gjutjärn 18 Golvbrunn Purus Lod 18 Golvbrunn Purus S/50 19 Golvbrunn Purus Bigg 19 Golvbrunn Purus Heavy Golvbr, gjutjärn, tbh 19 Förhöjn. ring, asfalterad 19 Övergångsring HL 19 Spygatt med sidoutlopp 19 Spygatt med bottenutlopp 20 Sil till spygatt 20 Sil till golvbrunnar 20 Lock till golvbrunnar Gårdsbrunnar 20 Rensbrunn 20 Tillsynsbrunn 21 Dräneringsbrunn 21 Dagvattenbrunn 22 Pumpbrunn Gårdsbrunnar, tbh 22 Stigrör till rensbrunn 22 Manchett 22 Botten/ lock 23 Teleskoprör 23 Teleskoprör 40 ton 23 Betäckning 24 Hålsåg 25 Pordrän Fiberduk Enskilt avlopp Vägtrumma 27 Tätningsringar Betäckningar 27 Betäckningar, fastskruvad sil 27 Betäckningar, fastskruvat lock 27 Teleskopbetäckning Purus Line :1

2 Denna produkt är anpassad till Branschregler Säker Vatteninstallation. Purus AB garanterar produktens funktion om branschreglerna och monteringsanvisningarna följs. Ett enkelt val Tänk dig en vanlig standardbrunn i denna duschen. Tror du att kunden hade valt det? 11:2

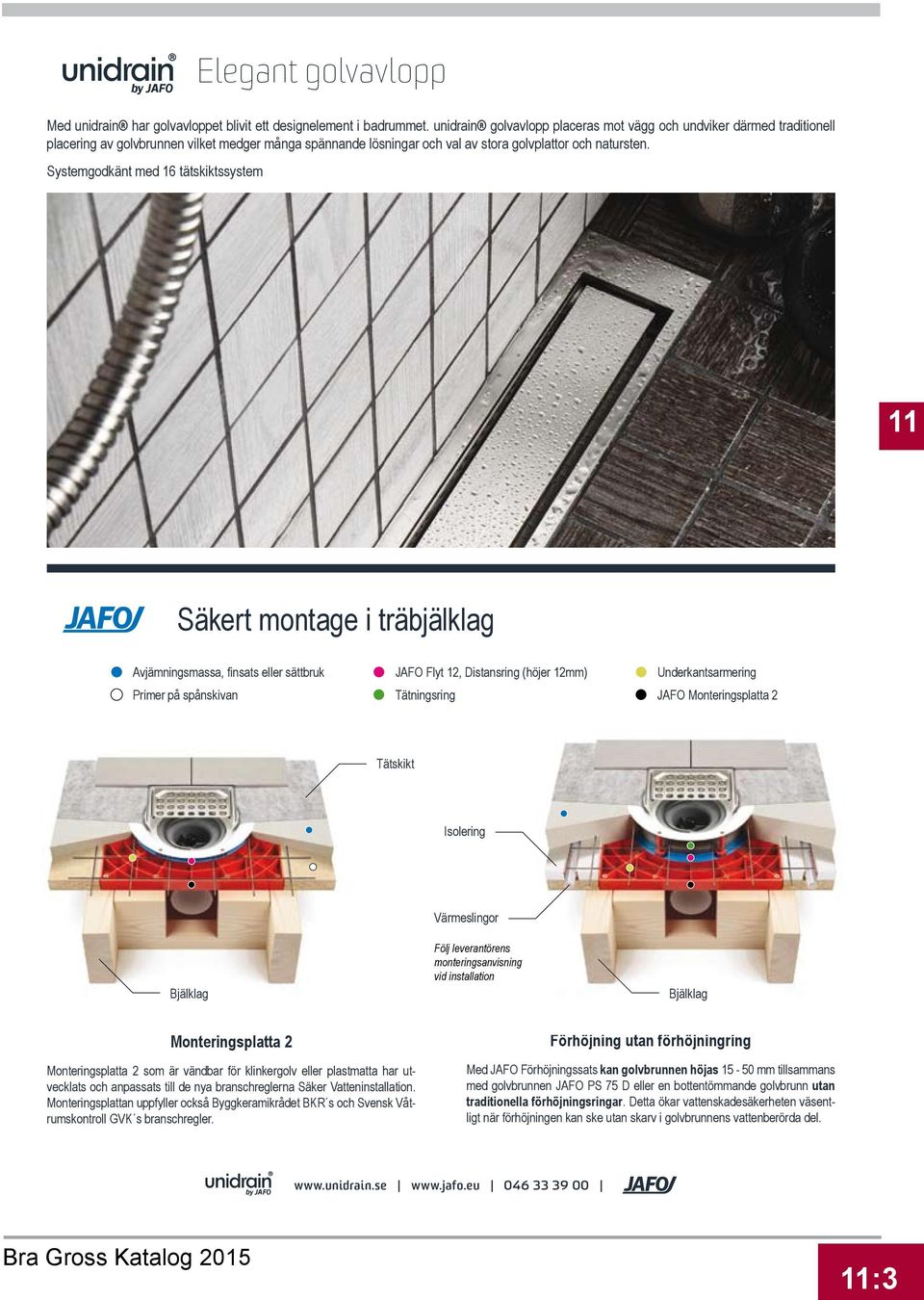

3 Elegant golvavlopp :3

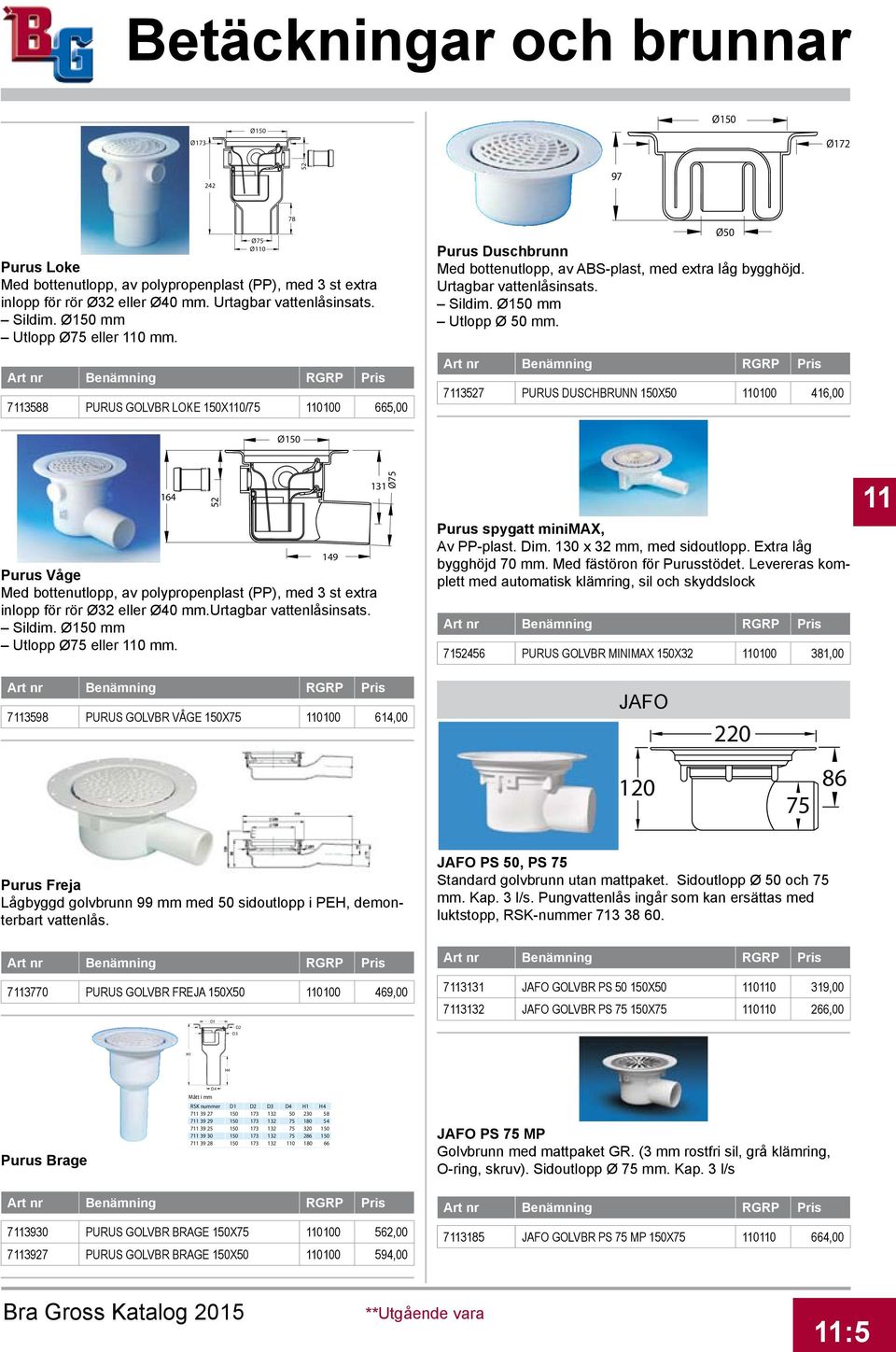

4 1101 Golvbrunnar, plast Purus Ø Ø172 Purus Oden. Med sidoutlopp, av polypropenplast (PP), med låg bygghöjd och hög kapacitet. Urtagbar vattenlåsinsats. Sildim. Ø150 mm Utlopp Ø 75 mm. 139 Ø75 80 Saga, sida Material: PP Kapacitet: 0,8 liter/sek Anslutning: Sida Sildimension: Ø150 mm. Utlopp: Ø75 mm. Saga har en inbyggd förhöjningsring som är steglöst justerbar 15 mm samt en tiltbarhet på PURUS GOLVBR SAGA SIDA 150X , PURUS GOLVBR ODEN 150X , mm Purus Rot Golvbrunn av PP-plast, dim. 150 x 75 mm, med sidoutlopp, urtagbar vattenlåsinsats - PURUS Tyr, sil med med möjlighet att ansluta rör med dim. -40 mm, klämring, skyddslock och installationsanvisning. Typgodkänd enligt EN Med motsvarande inbyggnadsmått som äldre golvbrunnar som skall bytas ut. Med fästöron för montering av Purusstödet. Lös bakvattenlåstunga finns som extra tillbehör Saga, botten Material: PP Kapacitet: 0,8 liter/sek Anslutning: Botten Sildimension: Ø150 mm. Utlopp: Ø75 mm. Saga har en inbyggd förhöjningsring som är steglöst justerbar 15 mm samt en tiltbarhet på PURUS GOLVBR SAGA BOTTEN 150X ,00 75 Ø PURUS GOLVBR ROT 150X , Ø75 76 Purus Ymer Material: PEH Bygghöjd: 99 mm. (Lågbyggd) Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida Sildimension: Ø150 mm. Utlopp: Ø75 mm. Golvbrunn Våke Med sidoutlopp, av polypropenplast (PP), med 3 st e x tra inlopp för rör Ø32 eller Ø40 mm. Extra lågbyggd. Urtagbar vattenlåsinsats med stänkskydd. Sildim. Ø150 mm Utlopp Ø 75 mm PURUS GOLVBR VÅKE 150X , PURUS GOLVBR YMER 150X ,00 11:4

5 Ø173 Ø150 Ø150 Ø Purus Loke Med bottenutlopp, av polypropenplast (PP), med 3 st extra inlopp för rör Ø32 eller Ø40 mm. Urtagbar vattenlåsinsats. Sildim. Ø150 mm Utlopp Ø75 eller 110 mm PURUS GOLVBR LOKE 150X110/ ,00 Ø75 Ø Purus Duschbrunn Med bottenutlopp, av ABS-plast, med extra låg bygghöjd. Urtagbar vattenlåsinsats. Sildim. Ø150 mm Utlopp Ø 50 mm PURUS DUSCHBRUNN 150X ,00 Ø50 Ø Purus Våge Med bottenutlopp, av polypropenplast (PP), med 3 st extra inlopp för rör Ø32 eller Ø40 mm.urtagbar vattenlåsinsats. Sildim. Ø150 mm Utlopp Ø75 eller 110 mm Ø75 Purus spygatt minimax, Av PP-plast. Dim. 130 x 32 mm, med sidoutlopp. Extra låg bygghöjd 70 mm. Med fästöron för Purusstödet. Levereras komplett med automatisk klämring, sil och skyddslock PURUS GOLVBR MINIMAX 150X , PURUS GOLVBR VÅGE 150X ,00 JAFO Purus Freja Lågbyggd golvbrunn 99 mm med 50 sidoutlopp i PEH, demonterbart vattenlås. JAFO PS 50, PS 75 Standard golvbrunn utan mattpaket. Sidoutlopp Ø 50 och 75 mm. Kap. 3 l/s. Pungvattenlås ingår som kan ersättas med luktstopp, RSK-nummer PURUS GOLVBR FREJA 150X ,00 D1 D2 D JAFO GOLVBR PS X , JAFO GOLVBR PS X ,00 H1 H4 Purus Brage D4 Mått i mm RSK nummer D1 D2 D3 D4 H1 H JAFO PS 75 MP Golvbrunn med mattpaket GR. (3 mm rostfri sil, grå klämring, O-ring, skruv). Sidoutlopp Ø 75 mm. Kap. 3 l/s PURUS GOLVBR BRAGE 150X , PURUS GOLVBR BRAGE 150X , JAFO GOLVBR PS 75 MP 150X ,00 11:5

6 JAFO PS75ROT Golvbrunn utan mattpaket. Sidoutlopp Ø 75 mm. Kap. 2 l/s. Vattenlås ingår som kan ersättas med lukstopp, RSK-nummer Lämplig för ROT-arbeten. Kräver minimal bilning för avloppet. Ersätter gamla brunnar tack vare högt placerat utlopp. Utloppets överdel är endast 20 mm under golv JAFO GOLVBR PS X75 US , JAFO PB75 Golvbrunn vit PP. Standard golvbrunn med mattpaket (sil, klämring, O-ring, skruv). Bottenutlopp Ø 75 mm. Kap. 3,5 l/s. Pungvattenlås ingår JAFO GOLVBR PB X ,00 Golvbrunn JAFO PB 75 UMP. Golvbrunn utan mattpaket (sil, klämring, O-ring, skruv). Bottenutlopp Ø75 mm. Kap. 3,5 l/s. Pungvattenlås ingår som kan ersättas med Mekaniskt Luktstopp, RSK JAFO PSX75 Golvbrunn utan mattpaket. Sidoutlopp Ø 75 mm. Kap. 3 l/s. Vattenlås ingår som kan ersättas med luktstopp, RSK-nummer Har 2 st. Ø 32 mm (muffar) och 1. st Ø 40 mm (slätände) helgjutna extrainlopp. Eftersom klinkergolv blir allt vanligare, levereras JAFO:s plastbrunnar både med och utan mattpaket. Brunn utan mattpaket kompletterar du med en överdel för plast- eller klinkergolv. Om en spygatt ska anslutas till golvbrunnen måste en golvbrunn med extra inlopp användas. Vid anslutning måste det extra inloppet öppnas. Extra inlopp finns både med proppade och helgjutna inlopp JAFO GOLVBR PSX 150X ,00 JAFO PBL Utan mattpaket. Extra långt bottenutlopp Ø 75 mm. Kap. 3,5 l/s. Pungvattenlås ingår som kan ersättas med luktstopp, RSK-nummer Extra långt utlopp gör den lämplig för renovering i mellanbjälklag eller i torpargrund där brunnen kan föras genom bjälklaget och kopplas på undersidan. Lämplig i kombination med monteringsplatta, RSK-nummer eller monteringsram Lyftupp 12, RSK-nummer JAFO GOLVBR PBL 150X , JAFO GOLVBR PB 75 UMP 150X , JAFO ROT Med mattpaket (sil, klämring, O-ring, skruv). Endast för betongbjälklag. Sidoutlopp Ø 75 mm. Kap. 2 l/s. Vattenlås ingår som kan ersättas med luktstopp. Lämplig för ROT-arbeten. Kräver minimal bilning för avloppet. Ersätter gamla brunnar tack vare högt placerat utlopp. Utloppets överdel är endast 20 mm under golv. OBS! PEH-modellen passar endast för grodtillverkning JAFO GOLVBR ROT 150X ,00 JAFO 86:an utan sil Golvbrunn i grå, svetsbar PEH-plast med 50 mm stängande pungvattenlås. Med klämring, O-ring och skruv, men UTAN SIL. OBS. Endast för betongbjälklag. Sidoutlopp Ø 75 mm. Kapacitet 1,5 l/s. Endast 86 mm hög och marknadens lägsta golvbrunn med bibehållet 50 mm stängande pungvattenlås. Lämplig vid prefabtillverkning. Kräver minimal bilning för avloppet vid ROT-installationer. För installation i klinkergolv ska klinkerramens öppning vara minst 163 mm och centrerad över golvbrunnen JAFO GOLVBR 86:AN 150X ,00 11:6

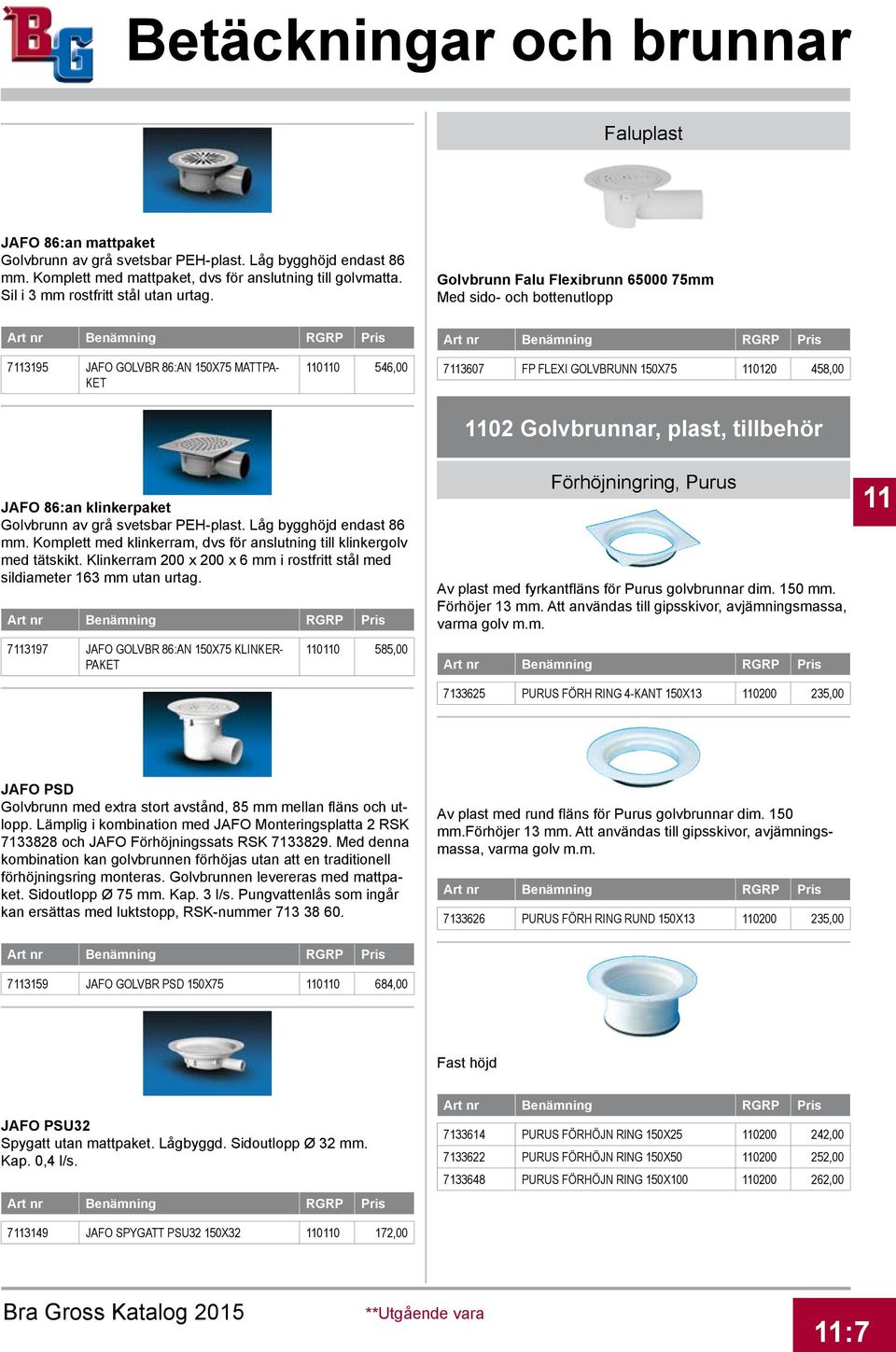

7 Faluplast JAFO 86:an mattpaket Golvbrunn av grå svetsbar PEH-plast. Låg bygghöjd endast 86 mm. Komplett med mattpaket, dvs för anslutning till golvmatta. Sil i 3 mm rostfritt stål utan urtag. Golvbrunn Falu Flexibrunn mm Med sido- och bottenutlopp JAFO GOLVBR 86:AN 150X75 MATTPA- KET , FP FLEXI GOLVBRUNN 150X , Golvbrunnar, plast, tillbehör JAFO 86:an klinkerpaket Golvbrunn av grå svetsbar PEH-plast. Låg bygghöjd endast 86 mm. Komplett med klinkerram, dvs för anslutning till klinkergolv med tätskikt. Klinkerram 200 x 200 x 6 mm i rostfritt stål med sildiameter 163 mm utan urtag JAFO GOLVBR 86:AN 150X75 KLINKER- PAKET ,00 Förhöjningring, Purus Av plast med fyrkantfläns för Purus golvbrunnar dim. 150 mm. Förhöjer 13 mm. Att användas till gipsskivor, avjämningsmassa, varma golv m.m PURUS FÖRH RING 4-KANT 150X ,00 11 JAFO PSD Golvbrunn med extra stort avstånd, 85 mm mellan fläns och utlopp. Lämplig i kombination med JAFO Monteringsplatta 2 RSK och JAFO Förhöjningssats RSK Med denna kombination kan golvbrunnen förhöjas utan att en traditionell förhöjningsring monteras. Golvbrunnen levereras med mattpaket. Sidoutlopp Ø 75 mm. Kap. 3 l/s. Pungvattenlås som ingår kan ersättas med luktstopp, RSK-nummer Av plast med rund fläns för Purus golvbrunnar dim. 150 mm.förhöjer 13 mm. Att användas till gipsskivor, avjämningsmassa, varma golv m.m PURUS FÖRH RING RUND 150X , JAFO GOLVBR PSD 150X ,00 Fast höjd JAFO PSU32 Spygatt utan mattpaket. Lågbyggd. Sidoutlopp Ø 32 mm. Kap. 0,4 l/s JAFO SPYGATT PSU32 150X , PURUS FÖRHÖJN RING 150X , PURUS FÖRHÖJN RING 150X , PURUS FÖRHÖJN RING 150X ,00 11:7

8 Översvämn.skydd, Purus SAFE FH/Flex, steglöst kapbar med möjlighet till finjustering av höjden PURUS FÖRHÖJN RING FLEX ,00 Vattenlåsinsats, Purus Plast/Rostfritt Purus Safe översv.skydd 50 fyrk.ram 120x120x40 för klinker bottenutl. Översvämningsskydd av plast. Sil fyrk 75 mm av rostfritt stål, bottenutlopp 50 mm. Med urtagbar vattenlåsinsats med automatisk luktspärr PURUS SAFE KLINKER ,00 Vattenlås Purus Ran av plast 125mm med O-ringstätning. Vattenlåsinsats PURUS RAN av PP-plast till PURUS golvbrunn. Med lyftring för enkelt upptag ur brunn. Kan delas, rensas och diskas PURUS RAN VATTENLÅSINSATS ,00 Plast Purus Safe översväm.skydd 50xØ 80mm ansl. plastm bottutl. plast. Översvämningsskydd av plast. Sil Ø80mm bottenutlopp 50mm. Med urtagbar vattenlåsinsats och automatisk luktspärr PURUS SAFE MATTA ,00 Sil, Purus Silar av plast är konstruerade för att användas till plastmatta. Silar med urtag, avsedda för rör max 40 mm. Lod, vattenlås PURUS LOD VATTENLÅSINSATS ,00 Sil/syrafast plåt utan urtag PURUS SIL RFR U URTAG ,00 NOOD, vattenlås, rostfritt För Purusbrunnar sildimension Ø150 mm PURUS NOOD VATTENLÅSINSATS RFR ,00 Vit PP, med snäppen för fastlåsning PURUS SIL U URTAG , PURUS SIL M URTAG , PURUS SIL M URTAG ,00 11:8

9 Purus avstängningsnyckel Till golvbrunn Tryggve. Nyckel till golvbrunn med avstängningsbart vattenlås PURUS VATTENLÅS F TOR , PURUS AVST NYCKEL ,00 Vattenlås, Purus PURUS VATTENLÅS F P/50L ,00 Purus Nood Insats inkl. låsring Med fjäderupphängt membran som håller brunnen stängd när vatten ej passerar genom brunnen. Passar alla PURUS golvbrunnar där vattenlås TYR/RAN passar. Låsringen levereras med förlängningstag för förhöjningsringar mm PURUS VATTENLÅS NOOD , PURUS VATTENLÅS F BETA , PURUS VATTENLÅS F 4-KANT , PURUS VATTENLÅS F ROT ,00 Monteringsplatta, Purus PURUS VATTENLÅS F DELTA-NOVA ,00 Typgodkänd vid installation tillsammans med typgodkänd Purus golvbrunn och underlättar installationen i träbjälklag. Säker installation rekommenderas av försäkringsbolagen PURUS MONTERINGSPLATTA ,00 11:9

10 Monteringsplatta 2014, Purus Oljespärr, Purus Purus monteringsplatta för Purus golvbrunn 150 serie i ABS plast för träbjälklag med vändbar funktion. Medföljande 12 mm distans monteras och avjämningsmassa flyts in mot brunn enligt dagens gällande branschregler när det gäller klinker på träbjälklag. Släta sidan är för vinylgolv och innehåller en lutning in mot golvbrunn. Skruvar medföljer för montering av platta och golvbrunn PURUS PLATTAN ,00 Monteringsplatta Multi, Purus PURUS-Plattan 300 Multi Tillverkad i ABS är anpassad för PURUS golvbrunnar i serien 150 för gjutjärn, plast och i rostfritt utförande, den är också anpassad för PURUS golvbrunnar i serien 130 för plast och rostfritt utförande.med 8 st passbitar för ytterligare höjdjustering 6 mm resp 13 mm. För höjdjustering i träbjälklag med CC = 300 mm. Distansringar för gjutjärn,plast och rostfria PURUS golvbrunnar. 4 st täckbrickor för skruvhål. Låsring för golvbrunn. Inbyggt fall på 2 grader Stänger automatiskt vid oljeutsläpp. Gasspärr. Monteras i spygatt Bigg och Heavy. BOLJA har 90 mm vattenlås och stänger för vätskor med densitet understigande 900 kg/m3 och hindrar därmed att olja eller annan brandfarlig vätska rinner ut i avloppssystemet. Vid uttorkat vattenlås hindrar BOLJA alla avloppsgaser från att tränga upp i lokalen PURUS OLJESPÄRR ,00 Autoklämring, Purus Självjusterande klämringar ger automatiskt plastmattan det rätta klämtrycket. Klämringen ställer in sig efter mattans tjocklek och ger därför alltid en tät mattanslutning. Alla Purus golvbrunnar levereras med Purus automatiska klämring. För plastmatta PURUS AUTO-KLÄMRING , PURUS PLATTAN 300 MULTI ,00 Puruskniven För håltagning i plastmattan/tätskiktsanslutning till golvbrunnar PURUS KNIVEN 150MM ,00 Klämring KL/150 Automatisk klämring för PURUS golvbrunnar dim.150 mm, för att låsa tätskikt, membran och gummimanschetter till PURUS- SÄTET. För golvbrunnar i klinkergolv PURUS AUTO-KLÄMRING GUL 150** ,00 11:10

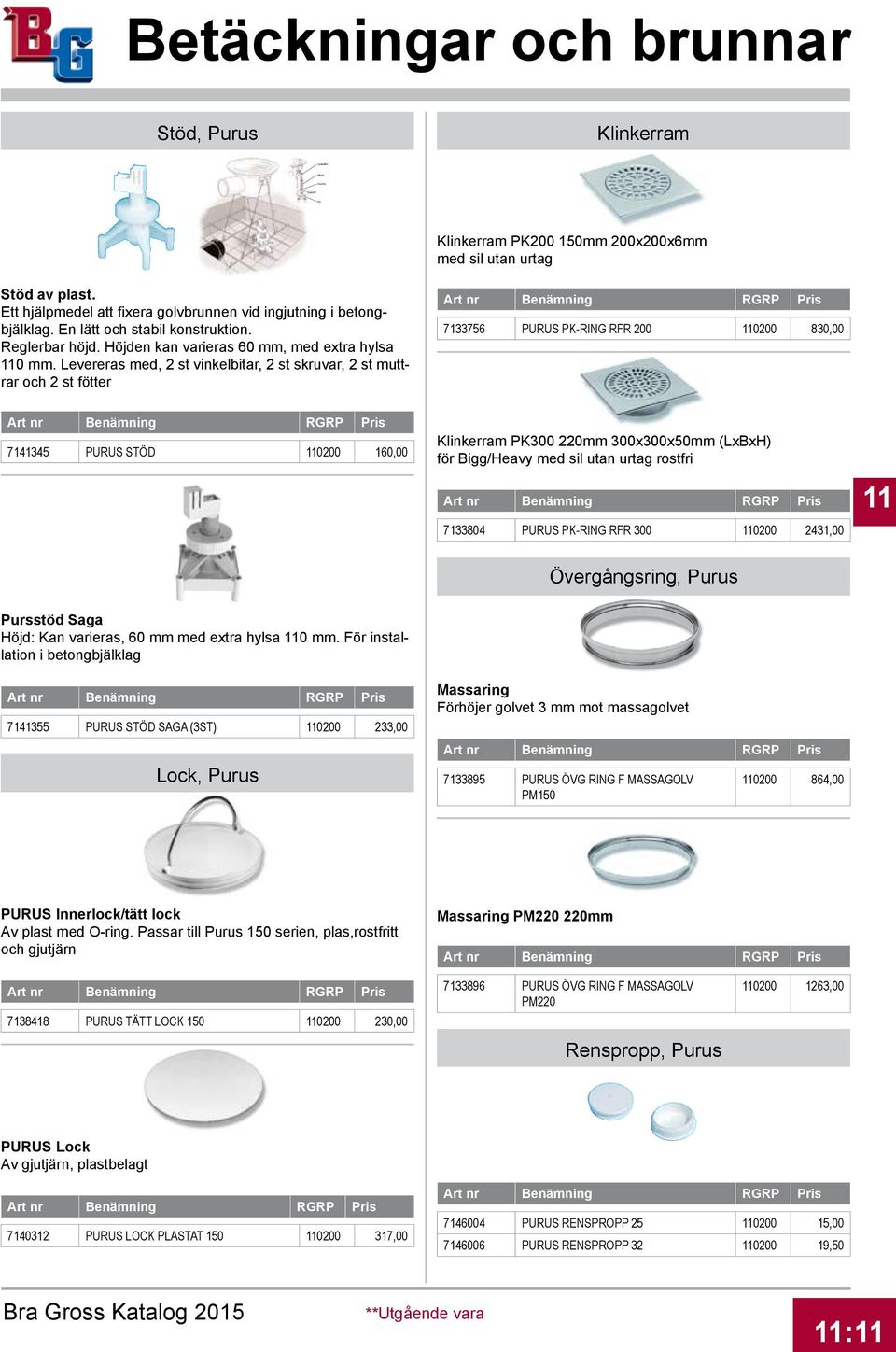

11 Stöd, Purus Klinkerram vinkelbit skruv mutter "SNÄPP" fot Klinkerram PK mm 200x200x6mm med sil utan urtag Stöd av plast. Ett hjälpmedel att fixera golvbrunnen vid ingjutning i betongbjälklag. En lätt och stabil konstruktion. Reglerbar höjd. Höjden kan varieras 60 mm, med extra hylsa 110 mm. Levereras med, 2 st vinkelbitar, 2 st skruvar, 2 st muttrar och 2 st fötter PURUS PK-RING RFR , PURUS STÖD ,00 Klinkerram PK mm 300x300x50mm (LxBxH) för Bigg/Heavy med sil utan urtag rostfri PURUS PK-RING RFR ,00 Övergångsring, Purus 11 Pursstöd Saga Höjd: Kan varieras, 60 mm med extra hylsa 110 mm. För installation i betongbjälklag PURUS STÖD SAGA (3ST) ,00 Lock, Purus Massaring Förhöjer golvet 3 mm mot massagolvet PURUS ÖVG RING F MASSAGOLV PM ,00 PURUS Innerlock/tätt lock Av plast med O-ring. Passar till Purus 150 serien, plas,rostfritt och gjutjärn Massaring PM mm PURUS TÄTT LOCK , PURUS ÖVG RING F MASSAGOLV PM220 Renspropp, Purus ,00 PURUS Lock Av gjutjärn, plastbelagt PURUS LOCK PLASTAT , PURUS RENSPROPP , PURUS RENSPROPP ,50 11:11

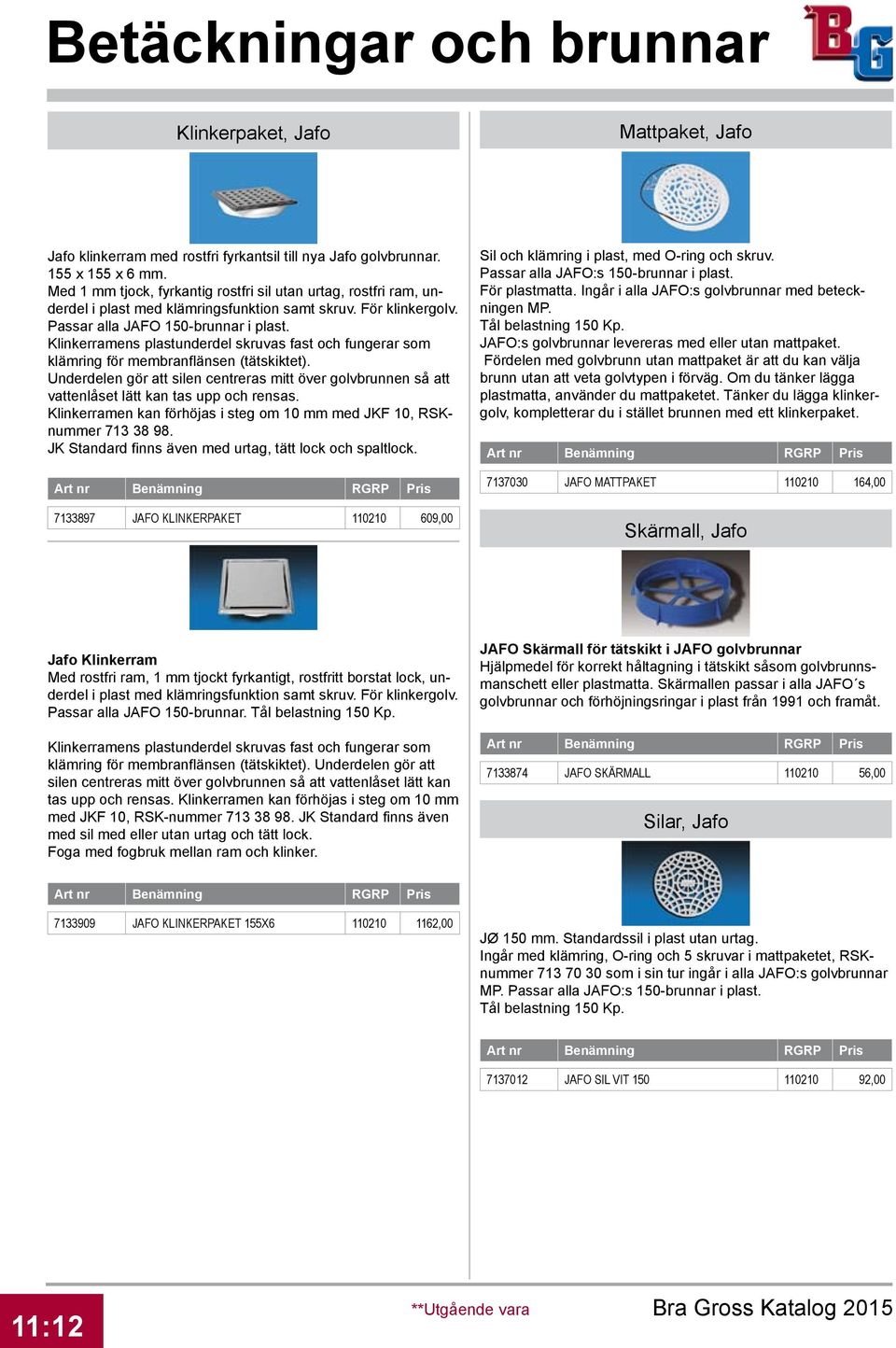

12 Klinkerpaket, Jafo Mattpaket, Jafo Jafo klinkerram med rostfri fyrkantsil till nya Jafo golvbrunnar. 155 x 155 x 6 mm. Med 1 mm tjock, fyrkantig rostfri sil utan urtag, rostfri ram, underdel i plast med klämringsfunktion samt skruv. För klinkergolv. Passar alla JAFO 150-brunnar i plast. Klinkerramens plastunderdel skruvas fast och fungerar som klämring för membranflänsen (tätskiktet). Underdelen gör att silen centreras mitt över golvbrunnen så att vattenlåset lätt kan tas upp och rensas. Klinkerramen kan förhöjas i steg om 10 mm med JKF 10, RSKnummer JK Standard finns även med urtag, tätt lock och spaltlock JAFO KLINKERPAKET ,00 Sil och klämring i plast, med O-ring och skruv. Passar alla JAFO:s 150-brunnar i plast. För plastmatta. Ingår i alla JAFO:s golvbrunnar med beteckningen MP. Tål belastning 150 Kp. JAFO:s golvbrunnar levereras med eller utan mattpaket. Fördelen med golvbrunn utan mattpaket är att du kan välja brunn utan att veta golvtypen i förväg. Om du tänker lägga plastmatta, använder du mattpaketet. Tänker du lägga klinkergolv, kompletterar du i stället brunnen med ett klinkerpaket JAFO MATTPAKET ,00 Skärmall, Jafo Jafo Klinkerram Med rostfri ram, 1 mm tjockt fyrkantigt, rostfritt borstat lock, underdel i plast med klämringsfunktion samt skruv. För klinkergolv. Passar alla JAFO 150-brunnar. Tål belastning 150 Kp. Klinkerramens plastunderdel skruvas fast och fungerar som klämring för membranflänsen (tätskiktet). Underdelen gör att silen centreras mitt över golvbrunnen så att vattenlåset lätt kan tas upp och rensas. Klinkerramen kan förhöjas i steg om 10 mm med JKF 10, RSK-nummer JK Standard finns även med sil med eller utan urtag och tätt lock. Foga med fogbruk mellan ram och klinker. JAFO Skärmall för tätskikt i JAFO golvbrunnar Hjälpmedel för korrekt håltagning i tätskikt såsom golvbrunnsmanschett eller plastmatta. Skärmallen passar i alla JAFO s golvbrunnar och förhöjningsringar i plast från 1991 och framåt JAFO SKÄRMALL ,00 Silar, Jafo JAFO KLINKERPAKET 155X ,00 JØ 150 mm. Standardssil i plast utan urtag. Ingår med klämring, O-ring och 5 skruvar i mattpaketet, RSKnummer som i sin tur ingår i alla JAFO:s golvbrunnar MP. Passar alla JAFO:s 150-brunnar i plast. Tål belastning 150 Kp JAFO SIL VIT ,00 11:12

13 Monteringsplatta 2, Jafo Ø 150 mm.sil i förkromad ABS-plast utan urtag. Passar till klinkerram, RSK-nummer Tål belastning 150 Kp JAFO SIL FKR ,00 Förhöjningssats, Jafo Användes i kombination med JAFO Monteringsplatta 2 RSK och JAFO Golvbrunn PS 75 D RSK alt.en bottentömmande golvbrunn för att förhöja golvbrunnen mm utan användning av traditionell förhöjningsring JAFO FÖRH SATS ,00 JAFO Monteringsplatta 2 är ett hjälpmedel för montering av golvbrunn i träbjälklag.monteringsplattans håligheter fylls med avjämningsmassa vilket gör att monteringsplattan fungerar som en integrerad del i golvkonstruktionen med avjämningsmassa i både monteringsplattan och under golvbrunnens fläns. Monteringsplattan levereras komplett med skruv för fastsättning i träbjälklaget samt skruv för fastsättning av golvbrunnen i monteringsplattan. En monteringsring JAFO Flyt 12 ingår också. Monteringsplattan som är 22 mm tjock skruvas fast på golvbjälkarna och ovankant kommer då i nivå med golvspånskivan. I de fall golvet ska förstärkas för att beläggas med klinkerplattor monteras Flyt 12 monteringsringen mellan golvbrunnen och monteringsplattan. På detta sätt kan golvbrunnen förhöjas 12 mm utan att använda en traditionell förhöjningsring. Genom att använda JAFO s Monteringsplatta 2 kan rörmontören göra hela golvbrunns- och rörinstallationen klar på en gång. Röd färg för att lätt kunna känna igen JAFO Monteringsplatta 2. Den nya färgen underlättar även vid ex renovering eller besiktning. 11 Monteringsram, Jafo JAFO MONT PLATTA ,00 Klämring, Jafo Passar golvbrunnar med 220 mm fläns. Levereras med 8 skruvar för fastsättning i träbjälklaget samt 6 skruvar för fastsättning av golvbrunn i ramen. Lyftupp 12 används för att lyfta golvbrunnen vid stabilisering av träbjälklaget med gipsskiva/spackel då du lägger klinker. Den passar både för nyinstallation och renovering, förutsatt att avståndet mellan golvbrunnens fläns och utloppet är så stort att både spånplatta och Lyftupp 12 får plats. Plattan är i två delar som skjuts ihop och sedan skruvas fast i underlaget. Eftersom skruvarna fästes genom båda delarna samtidigt, kan de inte glida isär. 260 x 260 mm. Centrumhål Ø 180 mm. Klämring i vit plast med 5 st syrafasta rostfria skruvar och O-ring JAFO KLÄMRING ,00 Renspropp, Jafo JAFO MONT RAM LYFTUPP ,00 Renspropp i vit TPE. Ø 32 mm. För golvbrunnar i plast tillverkade före JAFO RENSPROPP ,00 11:13

14 Brunnsfixtur, Jafo JAFO Golvbrunnsfixtur ger en exakt fixering av golvbrunnen i höjd och våg vid ingjutning i betongbjälklag. Den passar till de flesta 150-golvbrunnar med mm fläns. JAFO Golvbrunnsfixtur skruvas eller skjuts fast i gjutformen. Den sätts enkelt ihop av fyra delar. Spännband för fästning av golvbrunnen ingår. Ingår som standard och passar till JAFO:s golvbrunnar PS 50, PSX 75, PBX 75 och PS 75 ROT.Kan ersättas med luktstopp, RSK-nummer JAFO VATTENLÅSINSATS ,00 Förhöjningssring, Jafo JAFO BRUNNSFIXTUR 150/ ,00 Membranfläns, Jafo För tätskiktsanslutning under klinkergolv. Passar alla JAFO 150-brunnar, men går även att använda till större golvbrunnar. Membranflänsen är tillverkad av butylgummi som på ovansidan har en invalsad non woven-väv av polyester. Detta gör att golvbrunnens klämring kan glida längs membranflänsens översida när den pressas ner i brunnen. Väven gör också att de olika tätskiktsmassorna får ett bra grepp i membranflänsen. Materialet är så töjbart att flänsen kan dras ner i golvbrunnshalsen och låsas med klämringen. Membranflänsen är avsedd för alla typer av tätskikt, som till exempel neoprepene-, bitumen-, asfalt- och dispertionsmassa. För att inga läckor ska uppstå, måste tätskikten appliceras med ordentlig överlappning. Förhöjningsring i plast. Vit PP. OBS. Endast för JAFO golvbrunnar i plast. Om golvbrunnen har hamnat för lågt går det att höja anslutningen med hjälp av förhöjnings-ringar. Det finns två typer av förhöjningsringar; fasta och kapbara. Fasta förhöjningsringar skruvas fast i golvbrunnens säte och finns i höjderna 12 och 25 mm. Det går att bygga flera förhöjningsringar ovanpå varann JAFO FÖRH RING PF , JAFO FÖRH RING PF , JAFO FÖRH RING PF ,00 Klämringsskruvar, Jafo JAFO MEMBRANFLÄNS UNIVERSAL** ,00 Vattenlåsinsats, Jafo Sats med fem syrafasta rostfria specialskruvar utan spets passar till JAFO plastklämring och till RS/RB klämring i rostfritt stål. Ingår som standard i mattpaketet och klämringen JAFO KLÄMRINGSSKRUVAR (5ST) ,00 Ingår som standard i och passar till JAFO:s golvbrunnar PS 75, PB 75, PBL 50, PBL 75, PB 110, PBB 110, PBX 110, RS 75 och RB JAFO VATTENLÅS F GOLVBRUNN ,00 11:14

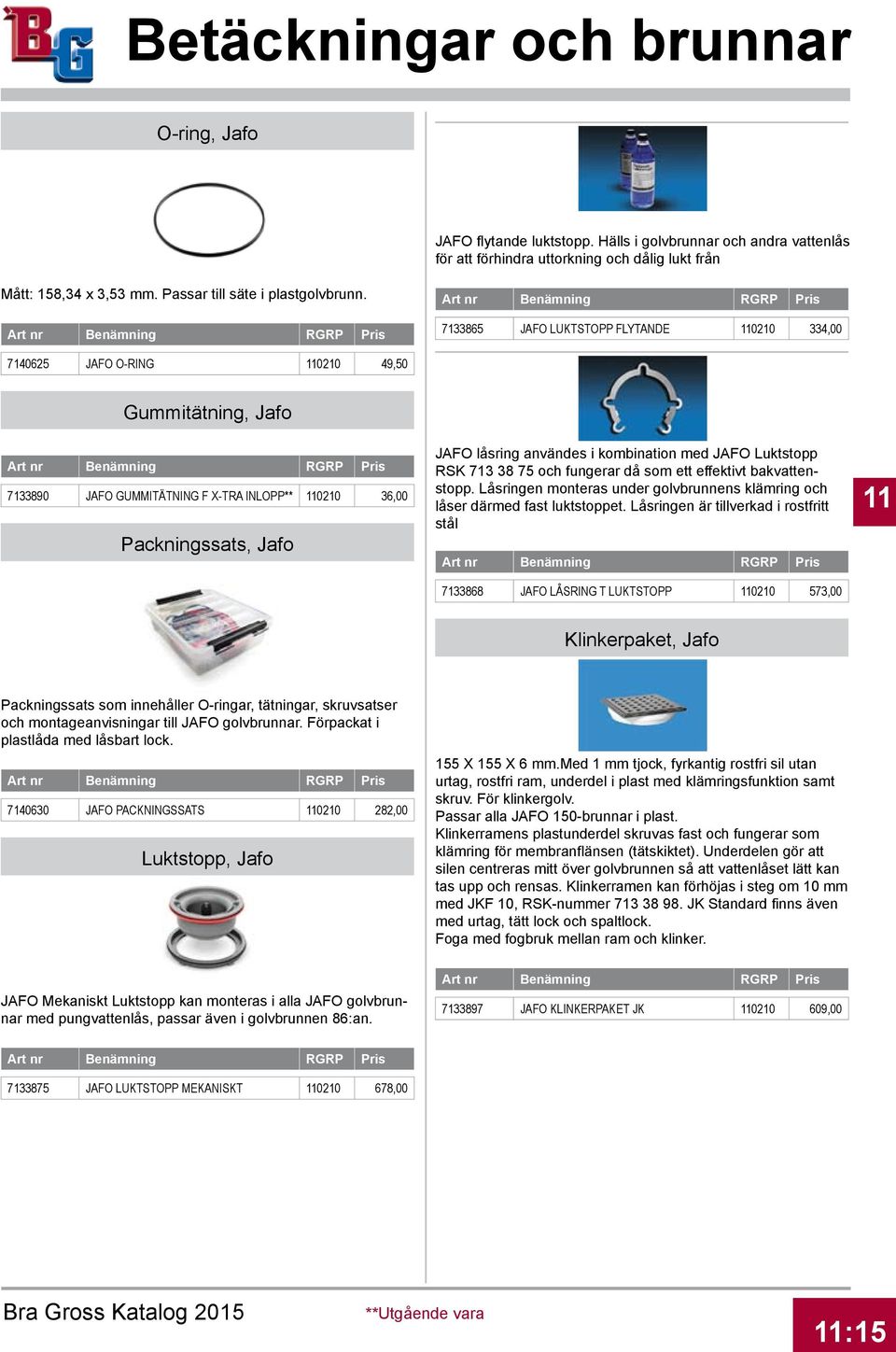

15 O-ring, Jafo JAFO flytande luktstopp. Hälls i golvbrunnar och andra vattenlås för att förhindra uttorkning och dålig lukt från Mått: 158,34 x 3,53 mm. Passar till säte i plastgolvbrunn JAFO LUKTSTOPP FLYTANDE , JAFO O-RING ,50 Gummitätning, Jafo JAFO GUMMITÄTNING F X-TRA INLOPP** ,00 Packningssats, Jafo JAFO låsring användes i kombination med JAFO Luktstopp RSK och fungerar då som ett effektivt bakvattenstopp. Låsringen monteras under golvbrunnens klämring och låser därmed fast luktstoppet. Låsringen är tillverkad i rostfritt stål JAFO LÅSRING T LUKTSTOPP ,00 11 Klinkerpaket, Jafo Packningssats som innehåller O-ringar, tätningar, skruvsatser och montageanvisningar till JAFO golvbrunnar. Förpackat i plastlåda med låsbart lock JAFO PACKNINGSSATS ,00 Luktstopp, Jafo 155 X 155 X 6 mm.med 1 mm tjock, fyrkantig rostfri sil utan urtag, rostfri ram, underdel i plast med klämringsfunktion samt skruv. För klinkergolv. Passar alla JAFO 150-brunnar i plast. Klinkerramens plastunderdel skruvas fast och fungerar som klämring för membranflänsen (tätskiktet). Underdelen gör att silen centreras mitt över golvbrunnen så att vattenlåset lätt kan tas upp och rensas. Klinkerramen kan förhöjas i steg om 10 mm med JKF 10, RSK-nummer JK Standard finns även med urtag, tätt lock och spaltlock. Foga med fogbruk mellan ram och klinker. JAFO Mekaniskt Luktstopp kan monteras i alla JAFO golvbrunnar med pungvattenlås, passar även i golvbrunnen 86:an JAFO KLINKERPAKET JK , JAFO LUKTSTOPP MEKANISKT ,00 11:15

16 Klinkerförhöjningsring, Jafo Flänsmuff, Jafo 155 X 155 X 10 mm.höjer 10 mm. Passar till JK Standards och JK Universals samtliga modeller. Kan staplas i flera lager JAFO FÖRH RING JFK10 KLINKER ,00 Klinkerram, Jafo JAFO:s rostfria klinkerramar är tillverkade i 1 mm tjock plåt, är 7 mm höga och har rostfri sil eller sil i förkromad ABS-plast. De är pressade i ett verktyg för att få maximal styrka. Ramens underkant är utböjd och skadar därför inte tätskiktet. Klinkerramarna centreras över golvbrunnen och trycks ner i fästmassan. Golvbrunnens vattenlås ska kunna tas upp när silen är borttagen. Foga med fogbruk mellan ram och klinker. Flänsmuff för anslutning till AB-block. Komplett med tätningar, skruv och mutter. JAFO har i sitt sortiment reservdelar för och tillbehör till ABblock som började tillverkas på 40-talet i hela avloppsenheter. JAFO:s lilla flänsmuff med Ø 75 mm utloppsdimension är anpassad för AB-brunnens flänsanslutning. I muffen passar JAFO: s golvbrunnar med Ø 75 mm anslutning. Vid större ingrepp då hela grodan ska bytas ut, passar JAFO:s stora flänsmuff som har en utloppsdimension på Ø 110 mm JAFO AB-FLÄNSMUFF , JAFO AB-FLÄNSMUFF ,00 Monteringsplatta, FP Rostfri klinkerram med 1,25 mm tjock rund, rostfri sil utan urtag. För klinkergolv. Passar alla 150-brunnar. Tål belastning 150 Kp. Monteringsplatta För golvbrunn i träbjälklag vit ABS FP MONTERINGSPLATTA F GOLVBRUNN , JAFO KLINKERRAM RFR 200X ,00 Distanser För monteringsplatta vit ABS 4 st / förpackning Med 1 mm tjock rostfri, fyrkantig sil med urtag i mitten, rostfri ram, underdel i plast med klämringsfunktion samt skruv. För klinkergolv. Passar alla JAFO 150-brunnar. Tål belastning 150 Kp FP DISTANSER F MONT PLATTA (4 PACK) , JAFO KLINKERRAM RFR 155X ,00 Förhöjningsring Till Falu Flexi golvbrunn höjer golvbrunnssätet vit PP Rostfri klinkerram med 1,25 mm tjock rostfri rund sil med urtag. För klinkergolv. Passar alla 150-brunnar. Tål belastning 150 Kp FP FÖRH RING 15MM , FP FÖRH RING 25MM , JAFO KLINKERRAM RFR 200X ,00 11:16

17 1105 Golvbrunnar rostfria Spygatt Purus Bigg Golvbrunn Purus Sigyn D1: 150, D2: 167, D4: 75, H1: 137, H2: 96, L1: 134. H1 Med sidoutlopp av syrafast rostfritt stå med låg bygghöjd och hög kapacitet. Urtagbar vattenlåsinsats. Sildim. Ø150 mm. Utlopp Ø75 mm PURUS GOLVBR SIGYN RFR 150X75 P ,00 D1 L1 D2 D4 H2 Material: Rostfritt stål/plast Kapacitet: 2,1 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø220 mm PURUS SPYGATT BIGG 220X75 P ,00 Rostfri insats Purus Ran 11 Golvbrunn Purus Balder D1 D3 D2 RAN är en traditionell, urtagbar vattenlåsinsats. Den är av rostfritt stål med lyftbygel för lättare hantering och rengöring. H1 D1: 150, D2: 167, D3: 129, D4: 75, H1: 196, H4: 52. Med bottenutlopp av syrafast rostfritt stål. Urtagbar vattenlåsinsats. - Sildim 150 mm i diam. - Utlopp 50 alt 75 mm i diam D4 H PURUS RFR INSATS RAN ,00 Blücher PURUS GOLVBR BALDER RFR 150X75 P , PURUS GOLVBR BALDER RFR 150X ,00 Golvbrunn Drain S Sidoutlopp, för golv exkl. monteringsset. Rostfritt stål BLÜCHER DRAIN S ,00 11:17

18 Golvbrunn Drain MULTI B Bottenutlopp, för golv exkl. monteringsset. Rostfritt stål BLÜCHER DRAIN B ,00 Klämring Drain MULTI Nocor klämring av plast till EuroDrain 206 Montageset Drain Vienna, utan skruv BLÜCHER MONTAGESET K200-Vu , BLÜCHER MONTAGESET K200-Vus , BLÜCHER MONTAGESET K150-Vu , BLÜCHER MONTAGESET K150-Vus , BLÜCHER KLÄMRING ,00 Multi-vattenlås 503 För Blücher 206 Montageplatta Drain 250x250 Till trägolv, typ BLÜCHER LUKT OCH BAKVATTENLÅS , BLÜCHER MONTAGEPLATTA TRÄBJÄLK- LAG , Golvbrunnar gjutjärn Golvbrunn Purus Lod D1 D3 D2 Montageset P206 SF För plastmatta silgaller 155P och klämring H1 H BLÜCHER MONTAGESET PLASTMATTA ,00 D1: 150, D2: 172, D3: 136, D4: 75, H1 286, H4: 113 Bottentömmande golvbrunn av gjutjärn med rostskydd av Epoxi och urtagbar vattenlåsinsats av plast. D4 Klinkerset Drain K200-V Vienna Uni PURUS GOLVBR LOD MA 75E , BLÜCHER KLINKERSET K200-V ,00 11:18

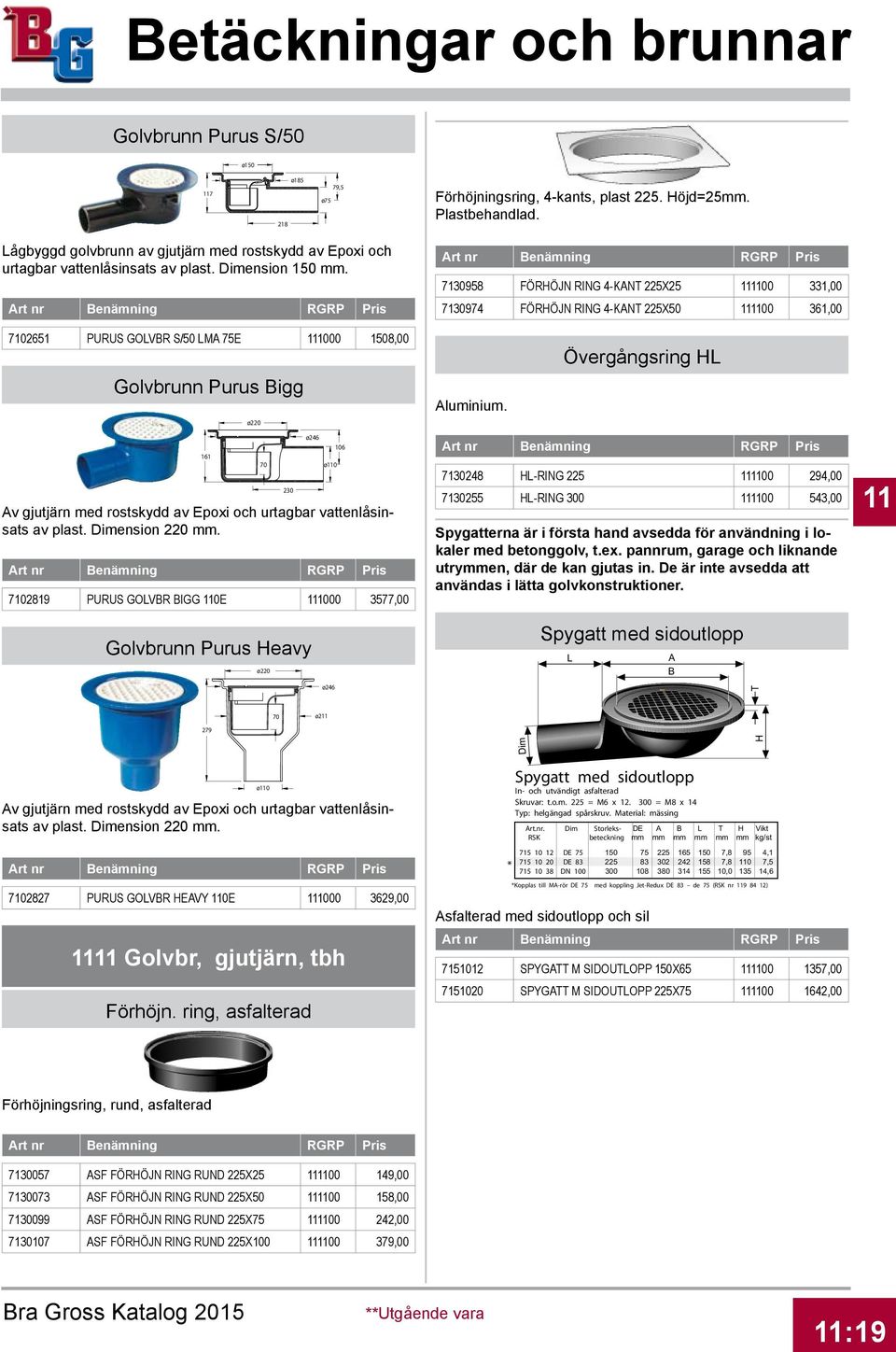

19 Golvbrunn Purus S/50 ø ø185 ø75 79,5 Förhöjningsring, 4-kants, plast 225. Höjd=25mm. Plastbehandlad. Lågbyggd golvbrunn av gjutjärn med rostskydd av Epoxi och urtagbar vattenlåsinsats av plast. Dimension 150 mm FÖRHÖJN RING 4-KANT 225X , FÖRHÖJN RING 4-KANT 225X , PURUS GOLVBR S/50 LMA 75E ,00 Golvbrunn Purus Bigg ø220 Aluminium. Övergångsring HL Av gjutjärn med rostskydd av Epoxi och urtagbar vattenlåsinsats av plast. Dimension 220 mm PURUS GOLVBR BIGG 110E ,00 Golvbrunn Purus Heavy 70 ø ø246 ø110 ø HL-RING , HL-RING ,00 Spygatterna är i första hand avsedda för användning i lokaler med betonggolv, t.ex. pannrum, garage och liknande utrymmen, där de kan gjutas in. De är inte avsedda att användas i lätta golvkonstruktioner. Spygatt med sidoutlopp L A B T ø H Dim Av gjutjärn med rostskydd av Epoxi och urtagbar vattenlåsinsats av plast. Dimension 220 mm PURUS GOLVBR HEAVY 110E , Golvbr, gjutjärn, tbh ø110 Förhöjn. ring, asfalterad * Spygatt med sidoutlopp In- och utvändigt asfalterad Skruvar: t.o.m. 225 = M6 x = M8 x 14 Typ: helgängad spårskruv. Material: mässing Art.nr. Dim Storleks- DE A B L T H Vikt RSK beteckning mm mm mm mm mm mm kg/st DE ,8 95 4, DE , , DN , ,6 *Kopplas till MA-rör DE 75 med koppling Jet-Redux DE 83 de 75 (RSK nr ) Asfalterad med sidoutlopp och sil SPYGATT M SIDOUTLOPP 150X , SPYGATT M SIDOUTLOPP 225X ,00 Förhöjningsring, rund, asfalterad ASF FÖRHÖJN RING RUND 225X , ASF FÖRHÖJN RING RUND 225X , ASF FÖRHÖJN RING RUND 225X , ASF FÖRHÖJN RING RUND 225X ,00 11:19

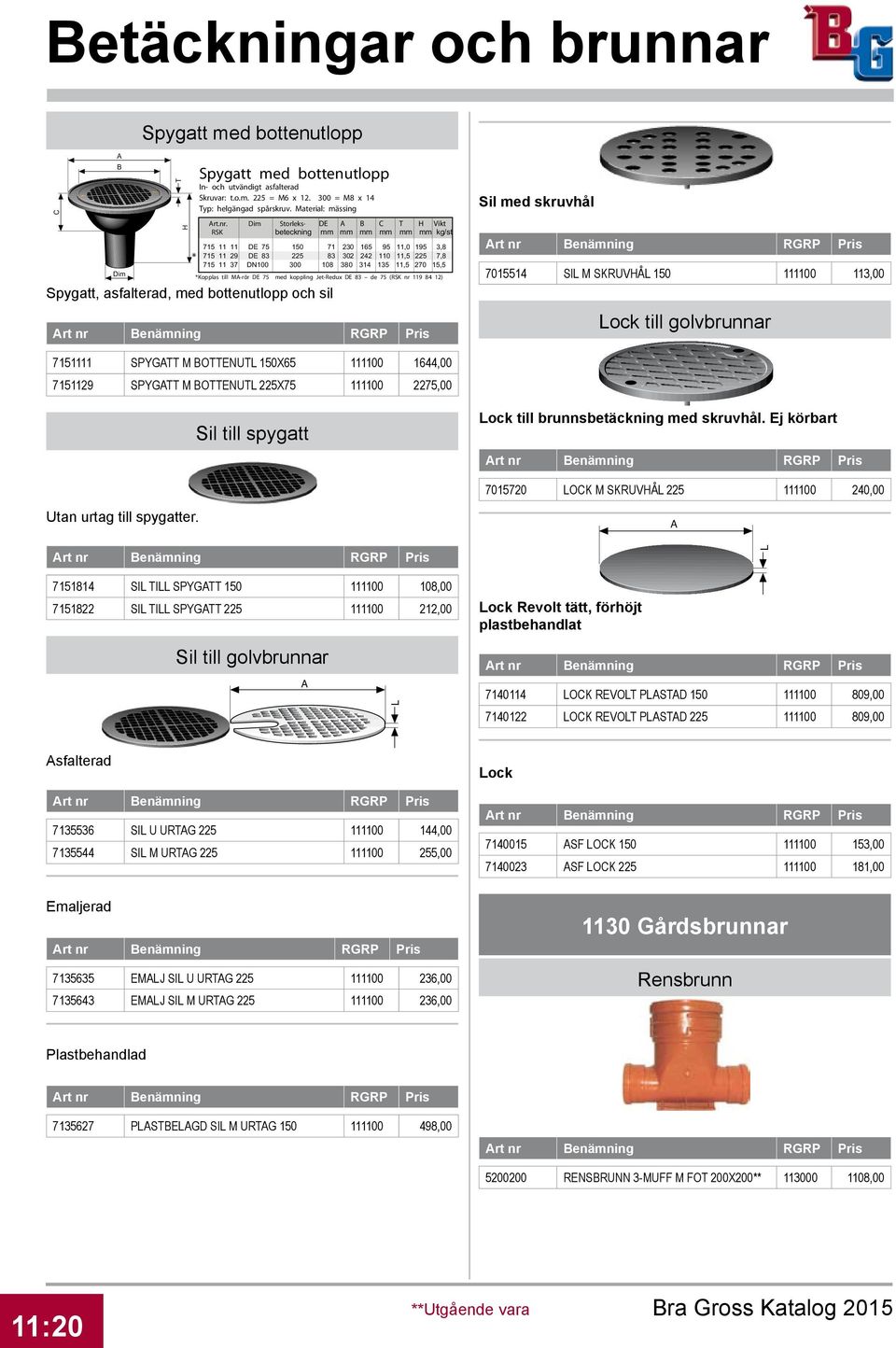

20 Spygatt med bottenutlopp C A B Dim T H * Spygatt med bottenutlopp In- och utvändigt asfalterad Skruvar: t.o.m. 225 = M6 x = M8 x 14 Typ: helgängad spårskruv. Material: mässing Art.nr. Dim Storleks- DE A B C T H Vikt RSK beteckning mm mm mm mm mm mm kg/st DE , , DE , , DN , ,5 *Kopplas till MA-rör DE 75 med koppling Jet-Redux DE 83 de 75 (RSK nr ) Spygatt, asfalterad, med bottenutlopp och sil Sil med skruvhål SIL M SKRUVHÅL ,00 Lock till golvbrunnar SPYGATT M BOTTENUTL 150X , SPYGATT M BOTTENUTL 225X ,00 Sil till spygatt Lock till brunnsbetäckning med skruvhål. Ej körbart LOCK M SKRUVHÅL ,00 Utan urtag till spygatter. A L SIL TILL SPYGATT , SIL TILL SPYGATT ,00 Lock Revolt tätt, förhöjt plastbehandlat Sil till golvbrunnar A L LOCK REVOLT PLASTAD , LOCK REVOLT PLASTAD ,00 Asfalterad SIL U URTAG , SIL M URTAG ,00 Lock ASF LOCK , ASF LOCK ,00 Emaljerad EMALJ SIL U URTAG , EMALJ SIL M URTAG , Gårdsbrunnar Rensbrunn Plastbehandlad PLASTBELAGD SIL M URTAG , RENSBRUNN 3-MUFF M FOT 200X200** ,00 11:20
