Produktkatalog nr 22

Transkript

1 Produktkatalog nr 22

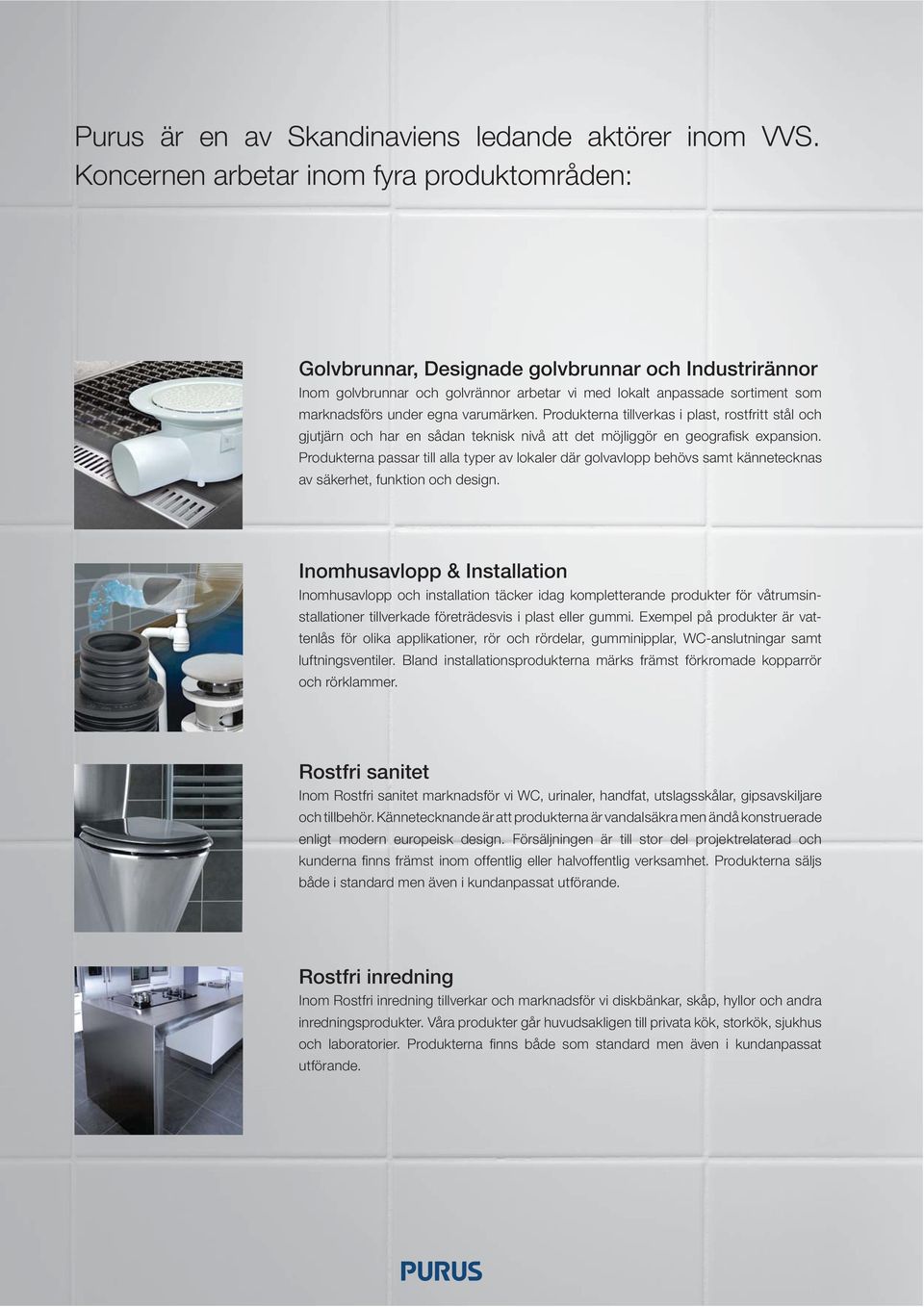

2 Purus är en av Skandinaviens ledande aktörer inom VVS. Koncernen arbetar inom fyra produktområden: Golvbrunnar, Designade golvbrunnar och Industrirännor Inom golvbrunnar och golvrännor arbetar vi med lokalt anpassade sortiment som marknadsförs under egna varumärken. Produkterna tillverkas i plast, rostfritt stål och gjutjärn och har en sådan teknisk nivå att det möjliggör en geografisk expansion. Produkterna passar till alla typer av lokaler där golvavlopp behövs samt kännetecknas av säkerhet, funktion och design. Inomhusavlopp & Installation Inomhusavlopp och installation täcker idag kompletterande produkter för våtrumsinstallationer tillverkade företrädesvis i plast eller gummi. Exempel på produkter är vattenlås för olika applikationer, rör och rördelar, gumminipplar, WC-anslutningar samt luftningsventiler. Bland installationsprodukterna märks främst förkromade kopparrör och rörklammer. Rostfri sanitet Inom Rostfri sanitet marknadsför vi WC, urinaler, handfat, utslagsskålar, gipsavskiljare och tillbehör. Kännetecknande är att produkterna är vandalsäkra men ändå konstruerade enligt modern europeisk design. Försäljningen är till stor del projektrelaterad och kunderna finns främst inom offentlig eller halvoffentlig verksamhet. Produkterna säljs både i standard men även i kundanpassat utförande. Rostfri inredning Inom Rostfri inredning tillverkar och marknadsför vi diskbänkar, skåp, hyllor och andra inredningsprodukter. Våra produkter går huvudsakligen till privata kök, storkök, sjukhus och laboratorier. Produkterna finns både som standard men även i kundanpassat utförande.

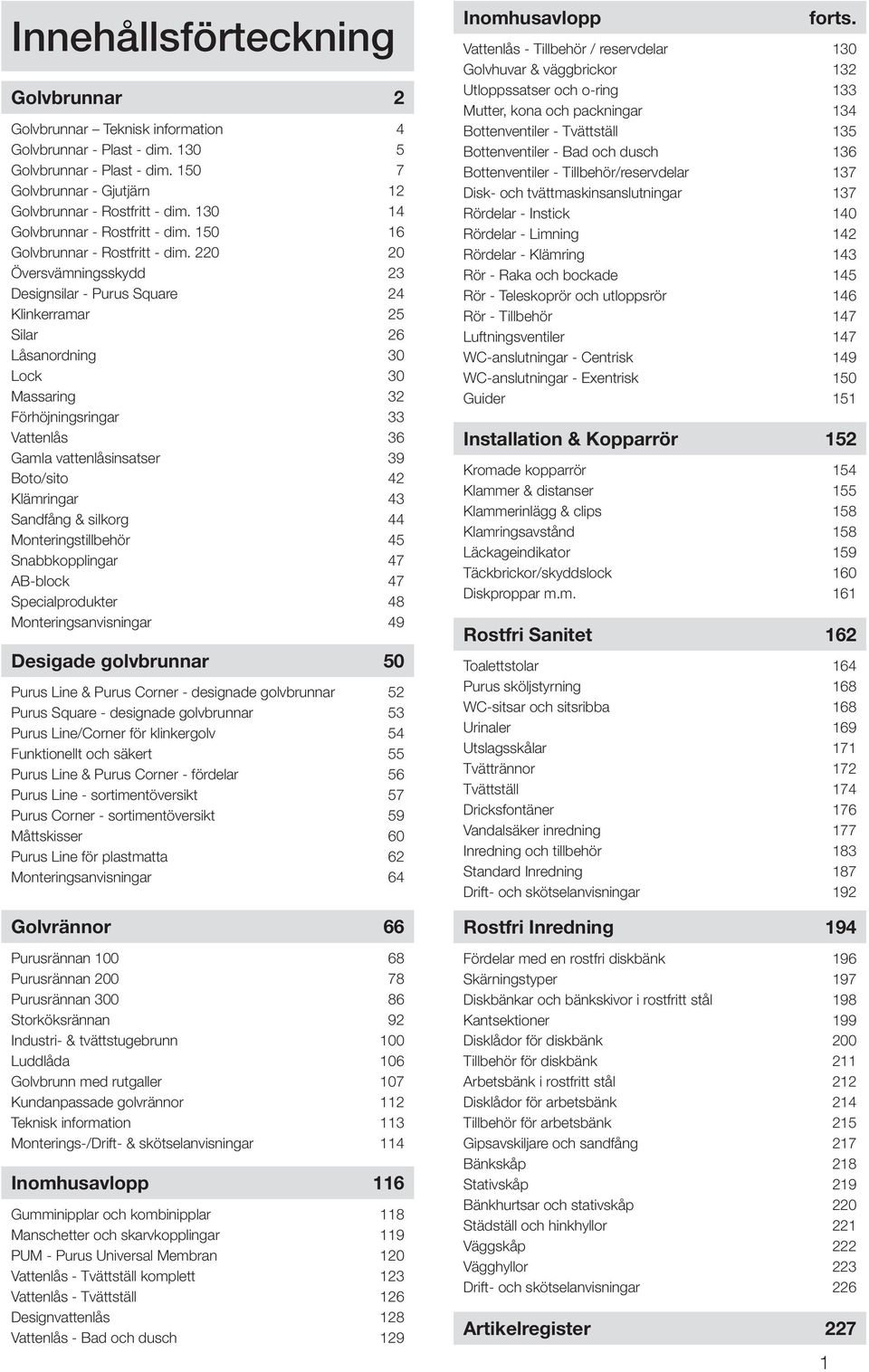

3 Innehållsförteckning Golvbrunnar 2 Golvbrunnar Teknisk information 4 Golvbrunnar - Plast - dim Golvbrunnar - Plast - dim Golvbrunnar - Gjutjärn 12 Golvbrunnar - Rostfritt - dim Golvbrunnar - Rostfritt - dim Golvbrunnar - Rostfritt - dim Översvämningsskydd 23 Designsilar - Purus Square 24 Klinkerramar 25 Silar 26 Låsanordning 30 Lock 30 Massaring 32 Förhöjningsringar 33 Vattenlås 36 Gamla vattenlåsinsatser 39 Boto/sito 42 Klämringar 43 Sandfång & silkorg 44 Monteringstillbehör 45 Snabbkopplingar 47 AB-block 47 Specialprodukter 48 Monteringsanvisningar 49 Desigade golvbrunnar 50 Purus Line & Purus Corner - designade golvbrunnar 52 Purus Square - designade golvbrunnar 53 Purus Line/Corner för klinkergolv 54 Funktionellt och säkert 55 Purus Line & Purus Corner - fördelar 56 Purus Line - sortimentöversikt 57 Purus Corner - sortimentöversikt 59 Måttskisser 60 Purus Line för plastmatta 62 Monteringsanvisningar 64 Golvrännor 66 Purusrännan Purusrännan Purusrännan Storköksrännan 92 Industri- & tvättstugebrunn 100 Luddlåda 106 Golvbrunn med rutgaller 107 Kundanpassade golvrännor 112 Teknisk information 113 Monterings-/Drift- & skötselanvisningar 114 Inomhusavlopp 116 Gumminipplar och kombinipplar 118 Manschetter och skarvkopplingar 119 PUM - Purus Universal Membran 120 Vattenlås - Tvättställ komplett 123 Vattenlås - Tvättställ 126 Designvattenlås 128 Vattenlås - Bad och dusch 129 Inomhusavlopp forts. Vattenlås - Tillbehör / reservdelar 130 Golvhuvar & väggbrickor 132 Utloppssatser och o-ring 133 Mutter, kona och packningar 134 Bottenventiler - Tvättställ 135 Bottenventiler - Bad och dusch 136 Bottenventiler - Tillbehör/reservdelar 137 Disk- och tvättmaskinsanslutningar 137 Rördelar - Instick 140 Rördelar - Limning 142 Rördelar - Klämring 143 Rör - Raka och bockade 145 Rör - Teleskoprör och utloppsrör 146 Rör - Tillbehör 147 Luftningsventiler 147 WC-anslutningar - Centrisk 149 WC-anslutningar - Exentrisk 150 Guider 151 Installation & Kopparrör 152 Kromade kopparrör 154 Klammer & distanser 155 Klammerinlägg & clips 158 Klamringsavstånd 158 Läckageindikator 159 Täckbrickor/skyddslock 160 Diskproppar m.m. 161 Rostfri Sanitet 162 Toalettstolar 164 Purus sköljstyrning 168 WC-sitsar och sitsribba 168 Urinaler 169 Utslagsskålar 171 Tvättrännor 172 Tvättställ 174 Dricksfontäner 176 Vandalsäker inredning 177 Inredning och tillbehör 183 Standard Inredning 187 Drift- och skötselanvisningar 192 Rostfri Inredning 194 Fördelar med en rostfri diskbänk 196 Skärningstyper 197 Diskbänkar och bänkskivor i rostfritt stål 198 Kantsektioner 199 Disklådor för diskbänk 200 Tillbehör för diskbänk 211 Arbetsbänk i rostfritt stål 212 Disklådor för arbetsbänk 214 Tillbehör för arbetsbänk 215 Gipsavskiljare och sandfång 217 Bänkskåp 218 Stativskåp 219 Bänkhurtsar och stativskåp 220 Städställ och hinkhyllor 221 Väggskåp 222 Vägghyllor 223 Drift- och skötselanvisningar 226 Artikelregister 227 1

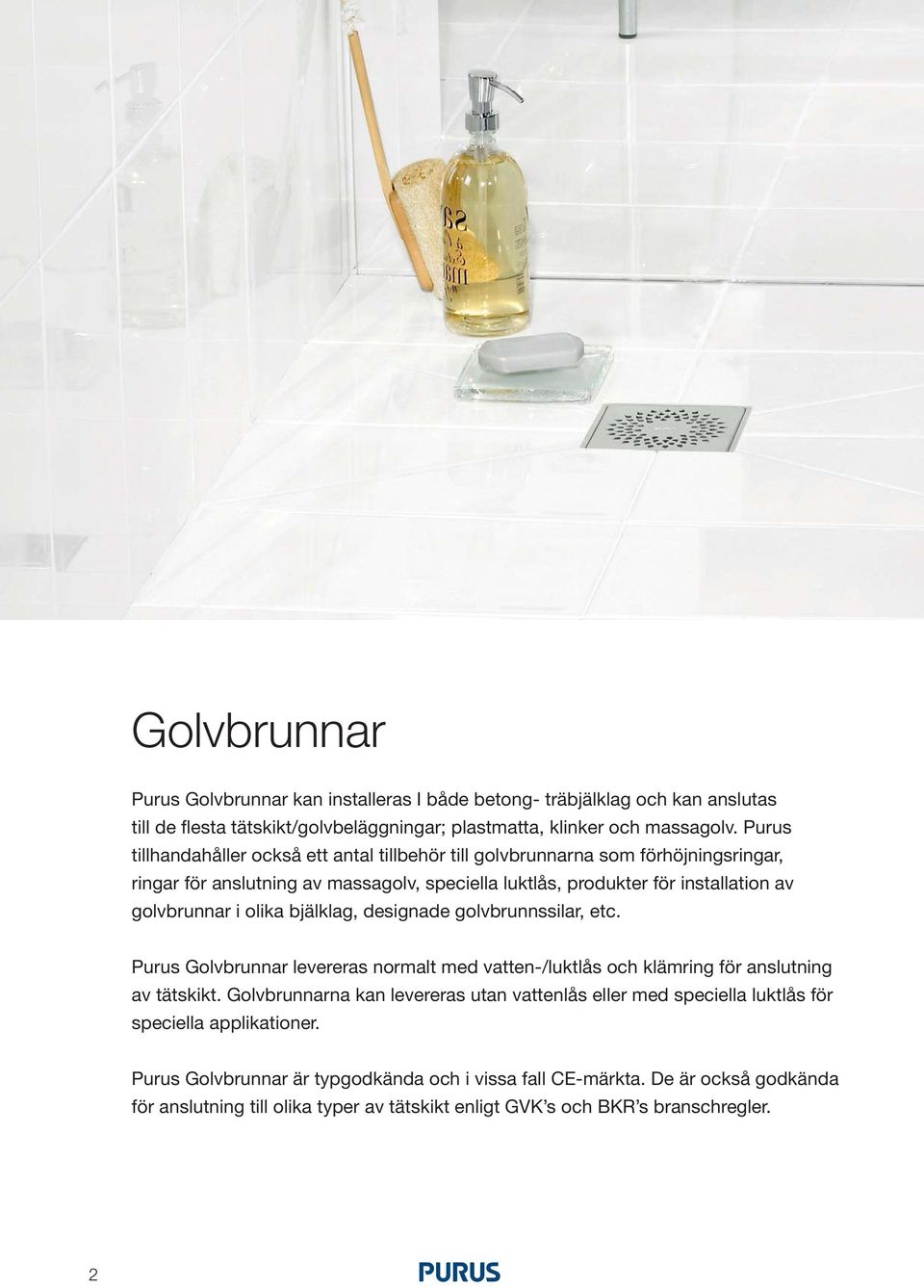

4 Golvbrunnar Purus Golvbrunnar kan installeras I både betong- träbjälklag och kan anslutas till de flesta tätskikt/golvbeläggningar; plastmatta, klinker och massagolv. Purus tillhandahåller också ett antal tillbehör till golvbrunnarna som förhöjningsringar, ringar för anslutning av massagolv, speciella luktlås, produkter för installation av golvbrunnar i olika bjälklag, designade golvbrunnssilar, etc. Purus Golvbrunnar levereras normalt med vatten-/luktlås och klämring för anslutning av tätskikt. Golvbrunnarna kan levereras utan vattenlås eller med speciella luktlås för speciella applikationer. Purus Golvbrunnar är typgodkända och i vissa fall CE-märkta. De är också godkända för anslutning till olika typer av tätskikt enligt GVK s och BKR s branschregler. 2

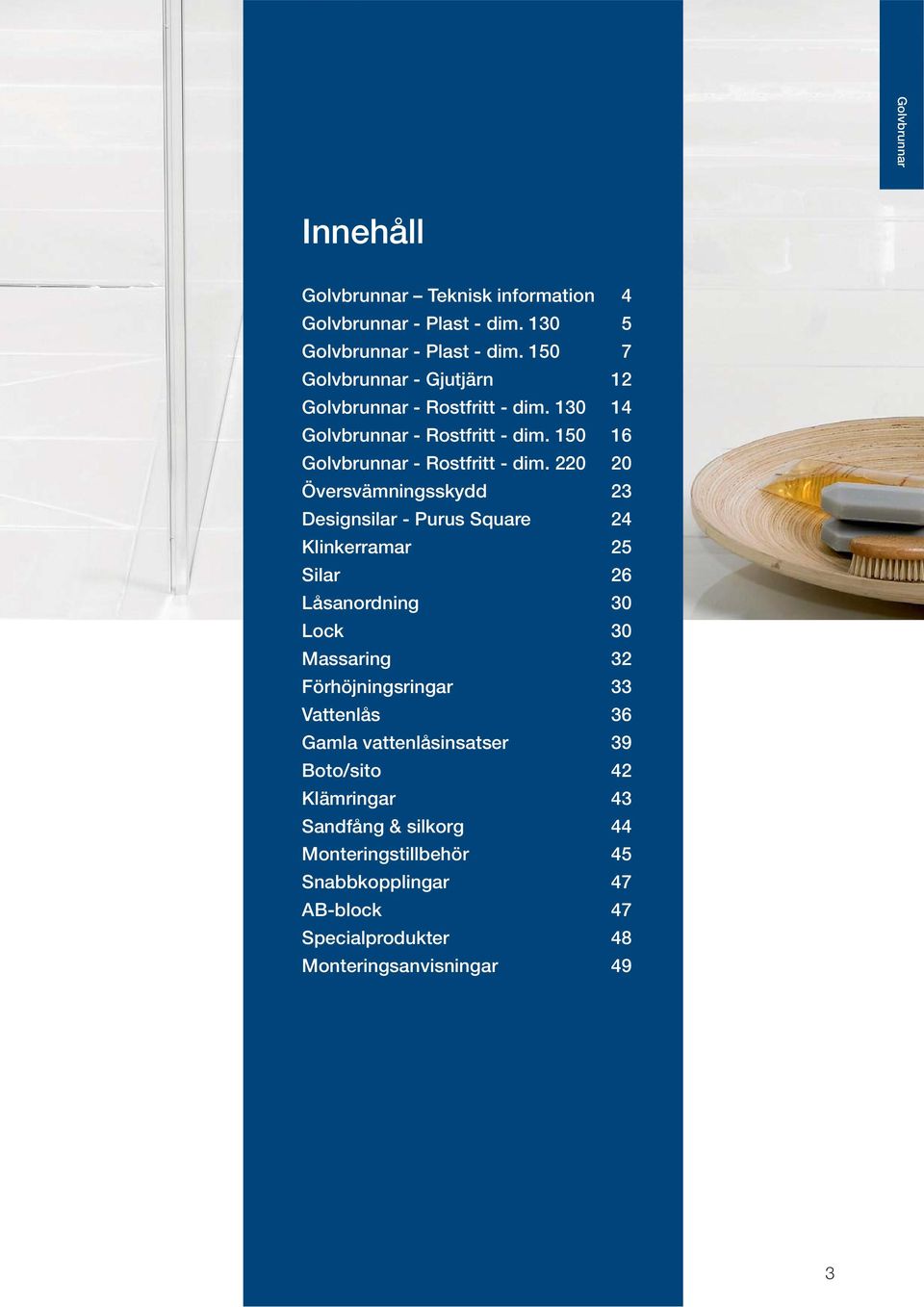

5 Golvbrunnar Innehåll Golvbrunnar Teknisk information 4 Golvbrunnar - Plast - dim Golvbrunnar - Plast - dim Golvbrunnar - Gjutjärn 12 Golvbrunnar - Rostfritt - dim Golvbrunnar - Rostfritt - dim Golvbrunnar - Rostfritt - dim Översvämningsskydd 23 Designsilar - Purus Square 24 Klinkerramar 25 Silar 26 Låsanordning 30 Lock 30 Massaring 32 Förhöjningsringar 33 Vattenlås 36 Gamla vattenlåsinsatser 39 Boto/sito 42 Klämringar 43 Sandfång & silkorg 44 Monteringstillbehör 45 Snabbkopplingar 47 AB-block 47 Specialprodukter 48 Monteringsanvisningar 49 3

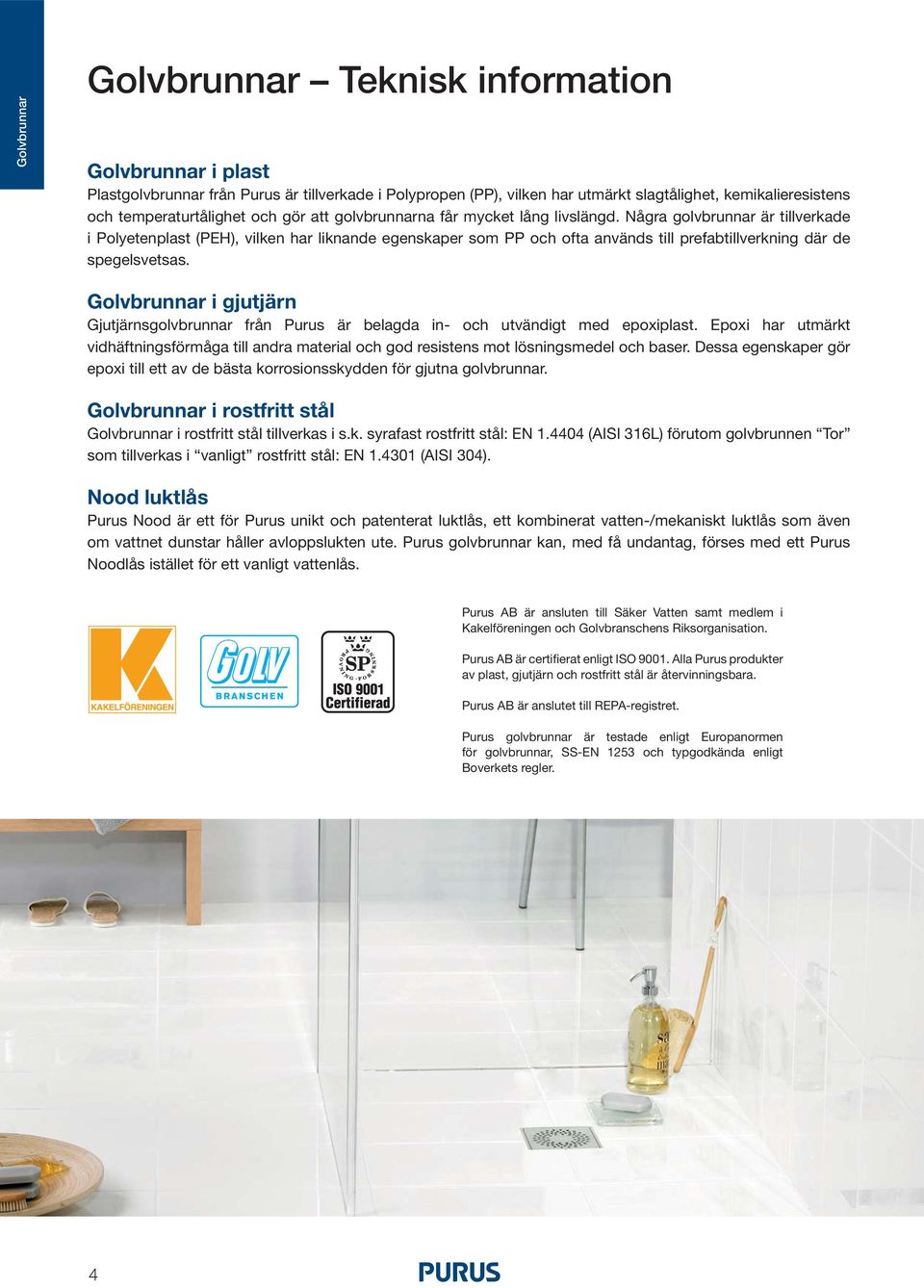

6 Golvbrunnar Golvbrunnar Teknisk information Golvbrunnar i plast Plastgolvbrunnar från Purus är tillverkade i Polypropen (PP), vilken har utmärkt slagtålighet, kemikalieresistens och temperaturtålighet och gör att golvbrunnarna får mycket lång livslängd. Några golvbrunnar är tillverkade i Polyetenplast (PEH), vilken har liknande egenskaper som PP och ofta används till prefabtillverkning där de spegelsvetsas. Golvbrunnar i gjutjärn Gjutjärnsgolvbrunnar från Purus är belagda in- och utvändigt med epoxiplast. Epoxi har utmärkt vidhäftningsförmåga till andra material och god resistens mot lösningsmedel och baser. Dessa egenskaper gör epoxi till ett av de bästa korrosionsskydden för gjutna golvbrunnar. Golvbrunnar i rostfritt stål Golvbrunnar i rostfritt stål tillverkas i s.k. syrafast rostfritt stål: EN (AISI 316L) förutom golvbrunnen Tor som tillverkas i vanligt rostfritt stål: EN (AISI 304). Nood luktlås Purus Nood är ett för Purus unikt och patenterat luktlås, ett kombinerat vatten-/mekaniskt luktlås som även om vattnet dunstar håller avloppslukten ute. Purus golvbrunnar kan, med få undantag, förses med ett Purus Noodlås istället för ett vanligt vattenlås. Purus AB är ansluten till Säker Vatten samt medlem i Kakelföreningen och Golvbranschens Riksorganisation. Purus AB är certifierat enligt ISO Alla Purus produkter av plast, gjutjärn och rostfritt stål är återvinningsbara. Purus AB är anslutet till REPA-registret. Purus golvbrunnar är testade enligt Europanormen för golvbrunnar, SS-EN 1253 och typgodkända enligt Boverkets regler. 4

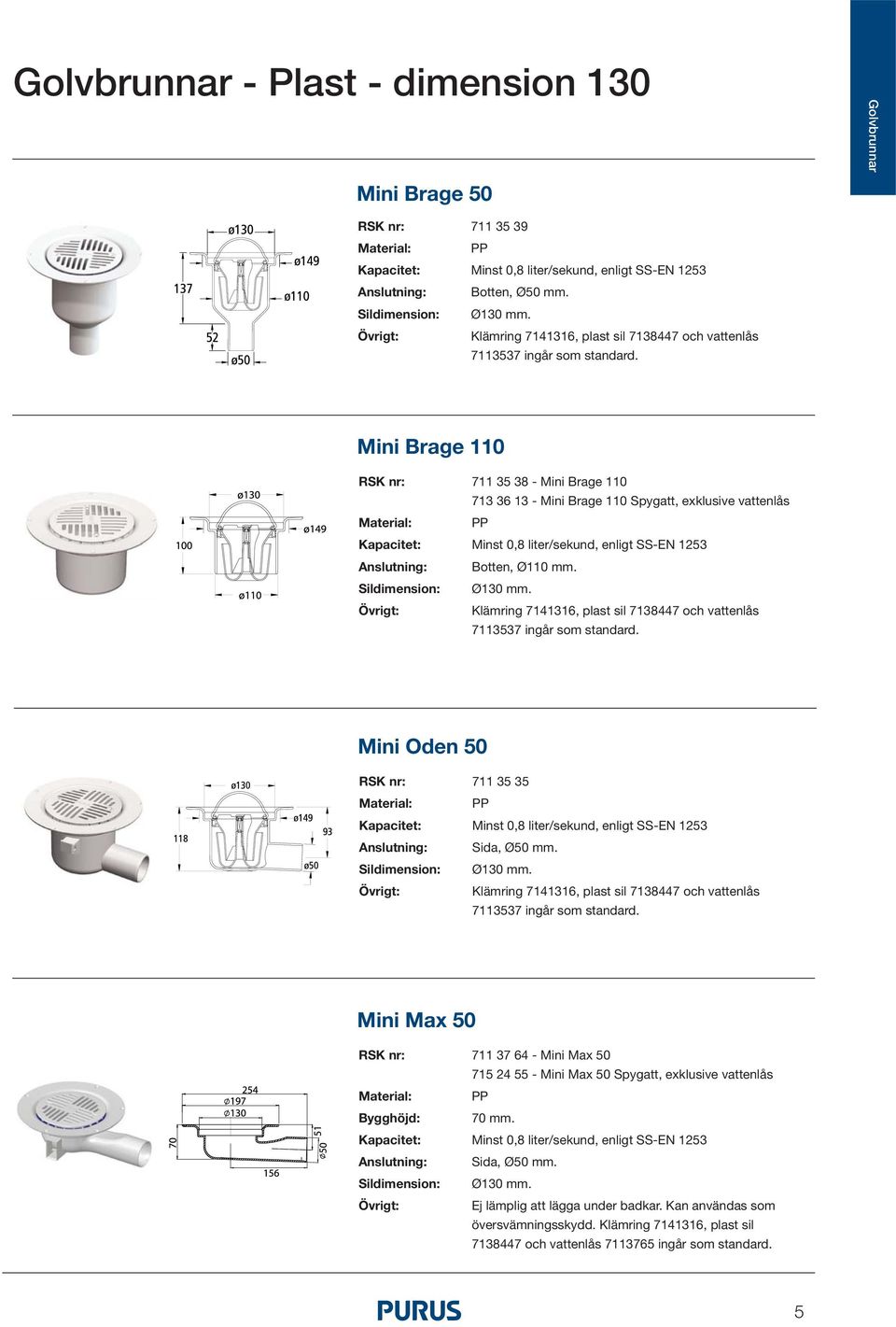

7 Golvbrunnar - Plast - dimension 130 Mini Brage 50 Golvbrunnar RSK nr: PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø50 mm. Sildimension: Ø130 mm. Klämring , plast sil och vattenlås ingår som standard. Mini Brage 110 RSK nr: Mini Brage Mini Brage 110 Spygatt, exklusive vattenlås PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø110 mm. Sildimension: Ø130 mm. Klämring , plast sil och vattenlås ingår som standard. Mini Oden 50 RSK nr: PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø50 mm. Sildimension: Ø130 mm. Klämring , plast sil och vattenlås ingår som standard. Mini Max 50 RSK nr: Mini Max Mini Max 50 Spygatt, exklusive vattenlås PP Bygghöjd: 70 mm. Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø50 mm. Sildimension: Ø130 mm. Ej lämplig att lägga under badkar. Kan användas som översvämningsskydd. Klämring , plast sil och vattenlås ingår som standard. 5

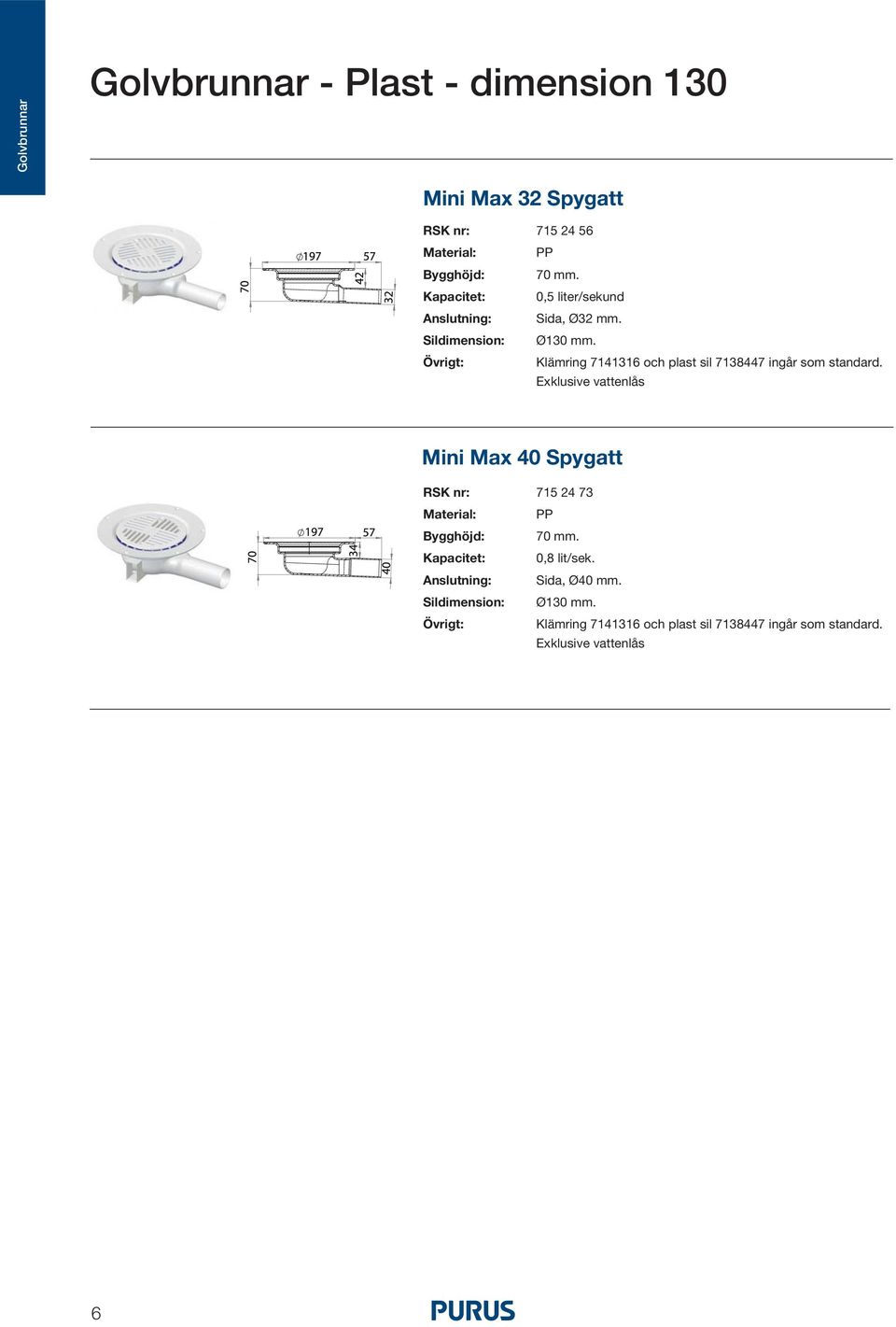

8 Golvbrunnar Golvbrunnar - Plast - dimension 130 Mini Max 32 Spygatt RSK nr: PP Bygghöjd: 70 mm. Kapacitet: 0,5 liter/sekund Anslutning: Sida, Ø32 mm. Sildimension: Ø130 mm. Klämring och plast sil ingår som standard. Exklusive vattenlås Mini Max 40 Spygatt RSK nr: PP Bygghöjd: 70 mm. Kapacitet: 0,8 lit/sek. Anslutning: Sida, Ø40 mm. Sildimension: Ø130 mm. Klämring och plast sil ingår som standard. Exklusive vattenlås 6

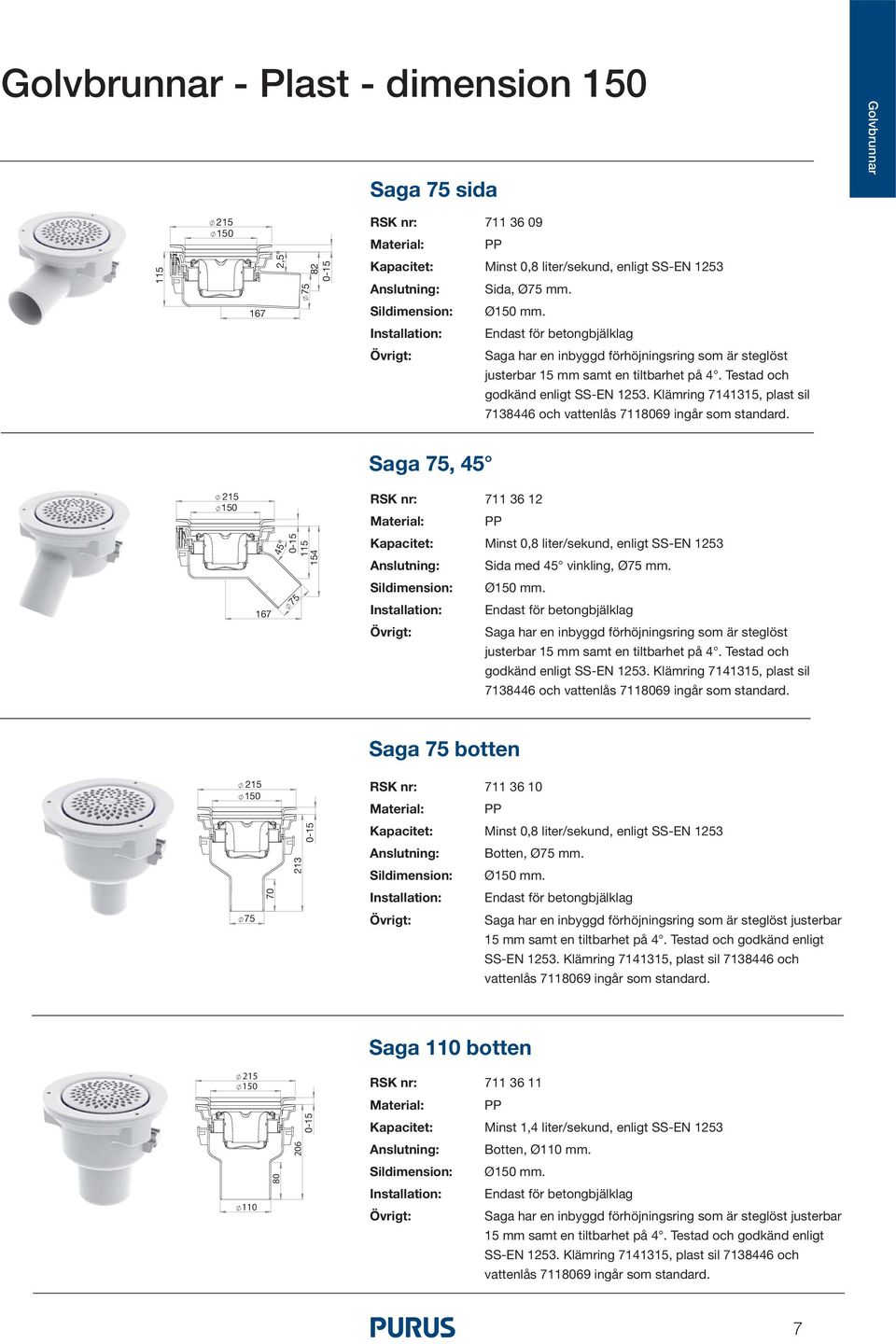

9 Golvbrunnar - Plast - dimension 150 Saga 75 sida Golvbrunnar , RSK nr: PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. 167 Sildimension: Ø150 mm. Installation: Endast för betongbjälklag Saga har en inbyggd förhöjningsring som är steglöst justerbar 15 mm samt en tiltbarhet på 4. Testad och godkänd enligt SS-EN Klämring , plast sil och vattenlås ingår som standard. Saga 75, RSK nr: PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida med 45 vinkling, Ø75 mm. Sildimension: Ø150 mm. Installation: Endast för betongbjälklag Saga har en inbyggd förhöjningsring som är steglöst justerbar 15 mm samt en tiltbarhet på 4. Testad och godkänd enligt SS-EN Klämring , plast sil och vattenlås ingår som standard. Saga 75 botten RSK nr: PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Installation: Endast för betongbjälklag Saga har en inbyggd förhöjningsring som är steglöst justerbar 15 mm samt en tiltbarhet på 4. Testad och godkänd enligt SS-EN Klämring , plast sil och vattenlås ingår som standard. Saga 110 botten RSK nr: PP Kapacitet: Minst 1,4 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø110 mm. Sildimension: Ø150 mm. Installation: Endast för betongbjälklag Saga har en inbyggd förhöjningsring som är steglöst justerbar 15 mm samt en tiltbarhet på 4. Testad och godkänd enligt SS-EN Klämring , plast sil och vattenlås ingår som standard. 7

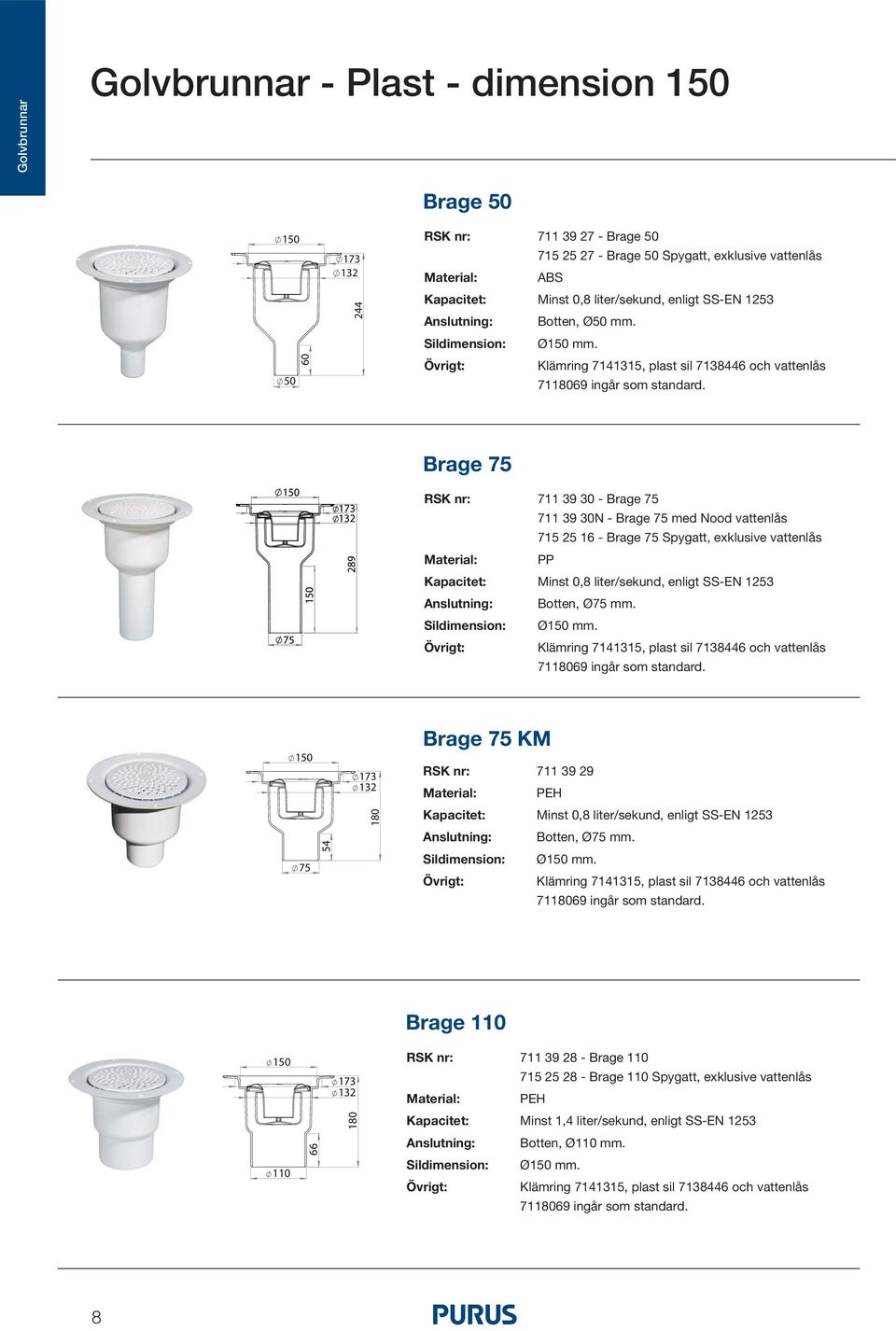

10 Golvbrunnar Golvbrunnar - Plast - dimension Brage 50 RSK nr: Brage Brage 50 Spygatt, exklusive vattenlås ABS Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø50 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Brage 75 RSK nr: Brage N - Brage 75 med Nood vattenlås Brage 75 Spygatt, exklusive vattenlås PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard Brage 75 KM RSK nr: PEH Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Brage RSK nr: Brage Brage 110 Spygatt, exklusive vattenlås PEH 180 Kapacitet: Minst 1,4 liter/sekund, enligt SS-EN Anslutning: Sildimension: Botten, Ø110 mm. Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. 8

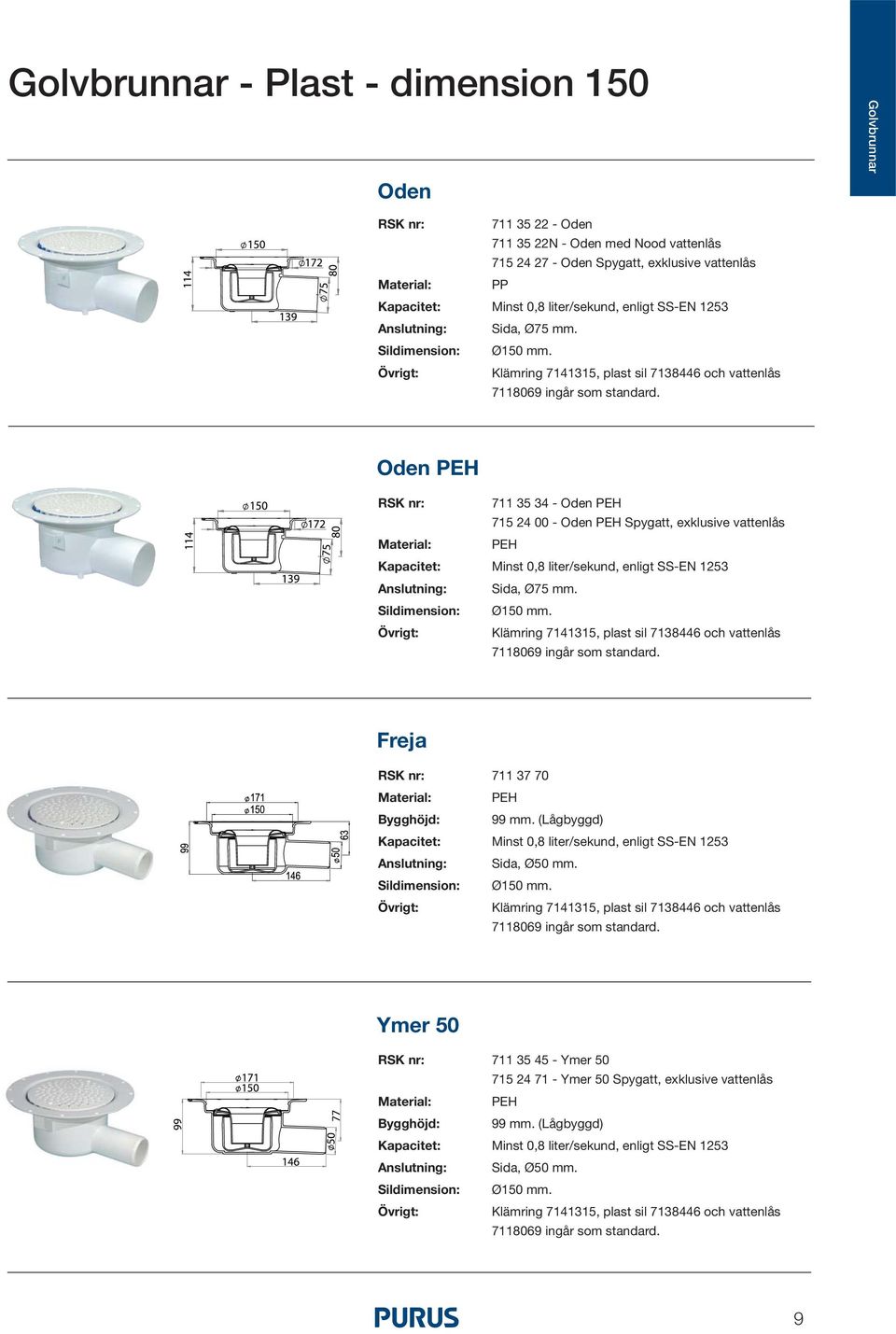

11 Golvbrunnar - Plast - dimension 150 Oden Golvbrunnar RSK nr: Oden N - Oden med Nood vattenlås Oden Spygatt, exklusive vattenlås PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Oden PEH RSK nr: Oden PEH Oden PEH Spygatt, exklusive vattenlås PEH Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Freja RSK nr: PEH Bygghöjd: 99 mm. (Lågbyggd) Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø50 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Ymer 50 RSK nr: Ymer Ymer 50 Spygatt, exklusive vattenlås PEH Bygghöjd: 99 mm. (Lågbyggd) Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø50 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. 9

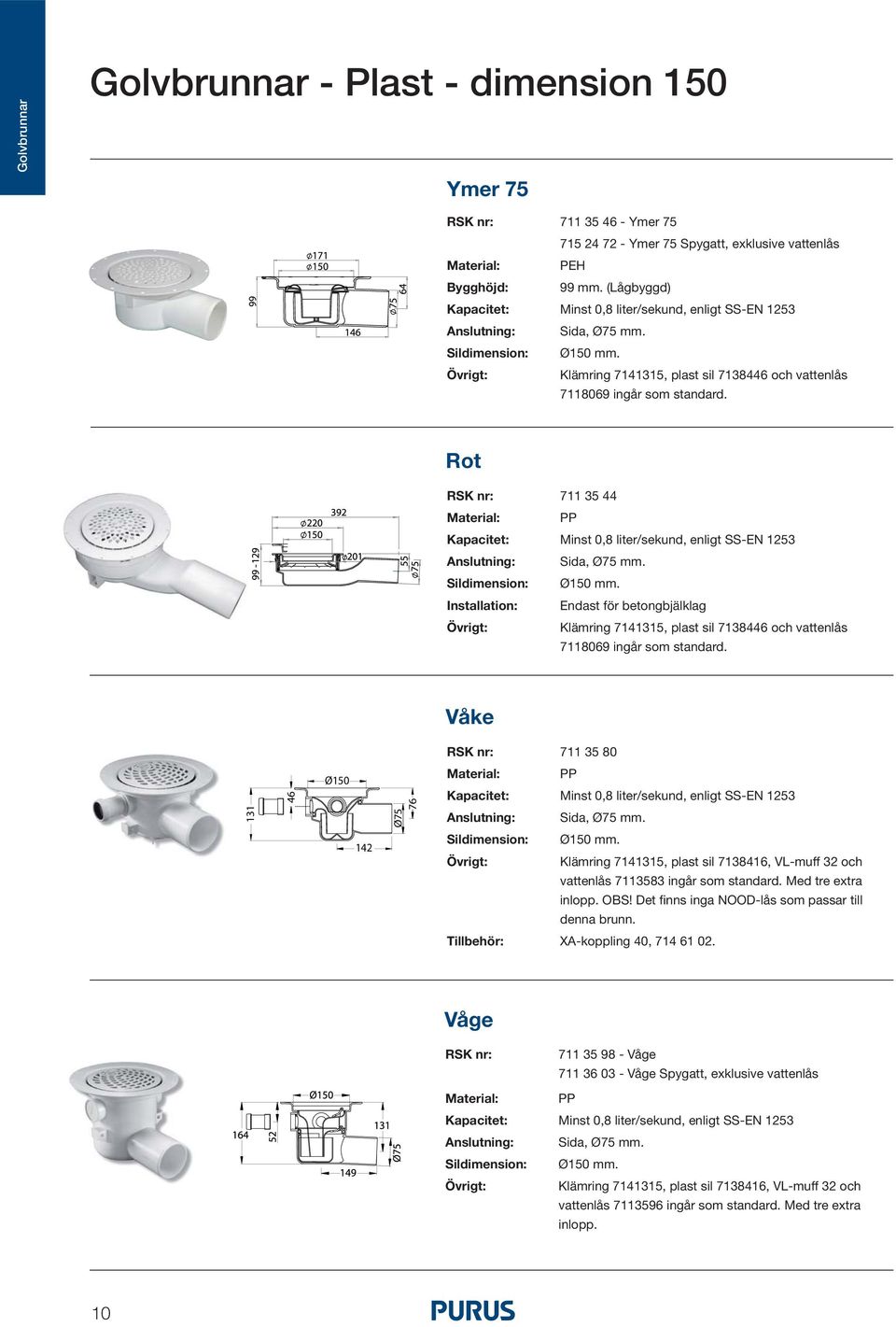

12 Golvbrunnar Golvbrunnar - Plast - dimension 150 Ymer 75 RSK nr: Ymer Ymer 75 Spygatt, exklusive vattenlås PEH Bygghöjd: 99 mm. (Lågbyggd) Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Rot RSK nr: PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Installation: Endast för betongbjälklag Klämring , plast sil och vattenlås ingår som standard. Våke RSK nr: Ø150 Ø75 76 PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. 142 Sildimension: Ø150 mm. Klämring , plast sil , VL-muff 32 och vattenlås ingår som standard. Med tre extra inlopp. OBS! Det finns inga NOOD-lås som passar till denna brunn. Tillbehör: XA-koppling 40, Våge RSK nr: Våge Våge Spygatt, exklusive vattenlås PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil , VL-muff 32 och vattenlås ingår som standard. Med tre extra inlopp. 10

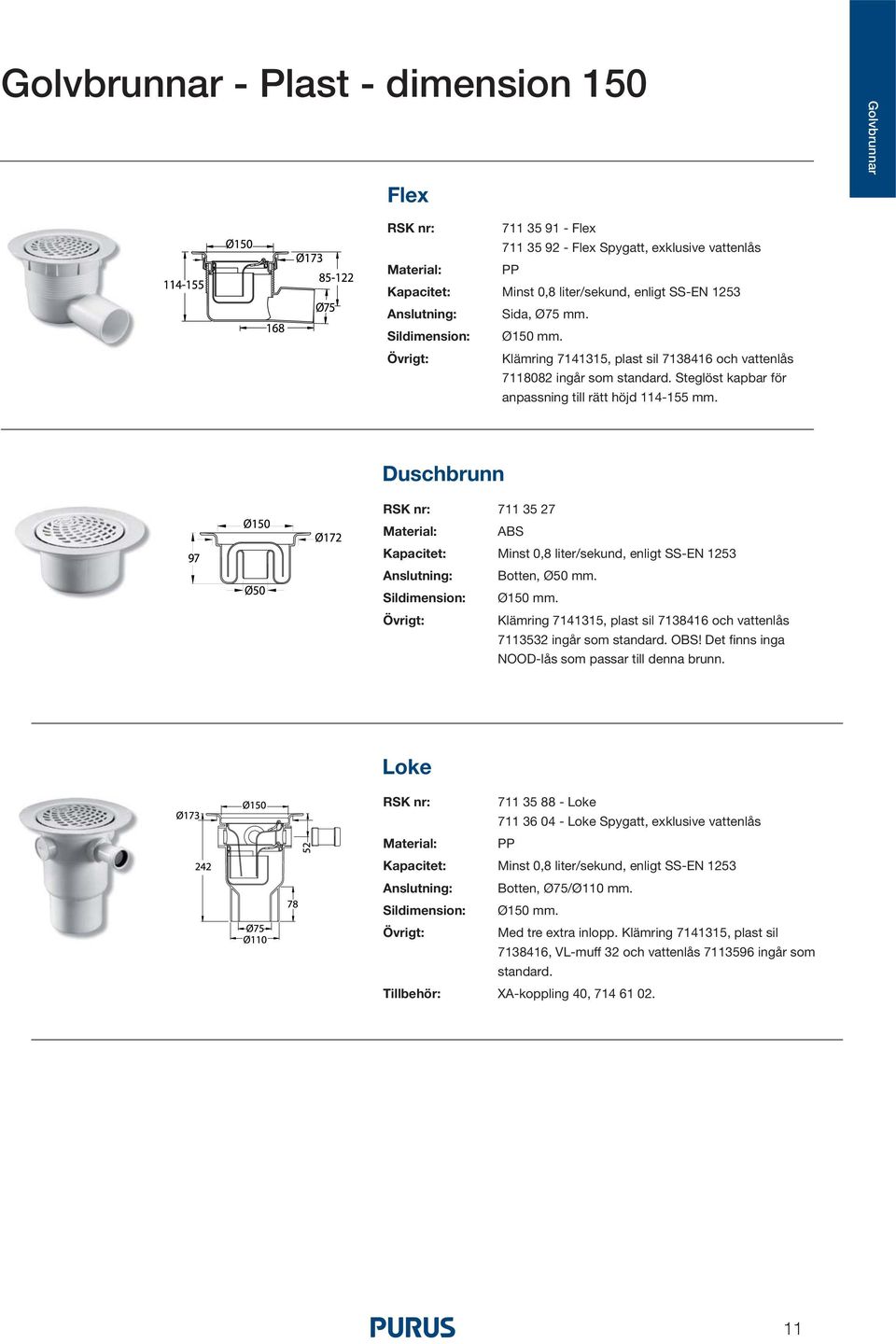

13 Golvbrunnar - Plast - dimension 150 Flex Golvbrunnar RSK nr: Flex Flex Spygatt, exklusive vattenlås PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Steglöst kapbar för anpassning till rätt höjd mm. Duschbrunn RSK nr: ABS Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø50 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. OBS! Det finns inga NOOD-lås som passar till denna brunn. Loke RSK nr: Loke Loke Spygatt, exklusive vattenlås PP Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75/Ø110 mm. Sildimension: Ø150 mm. Med tre extra inlopp. Klämring , plast sil , VL-muff 32 och vattenlås ingår som standard. Tillbehör: XA-koppling 40,

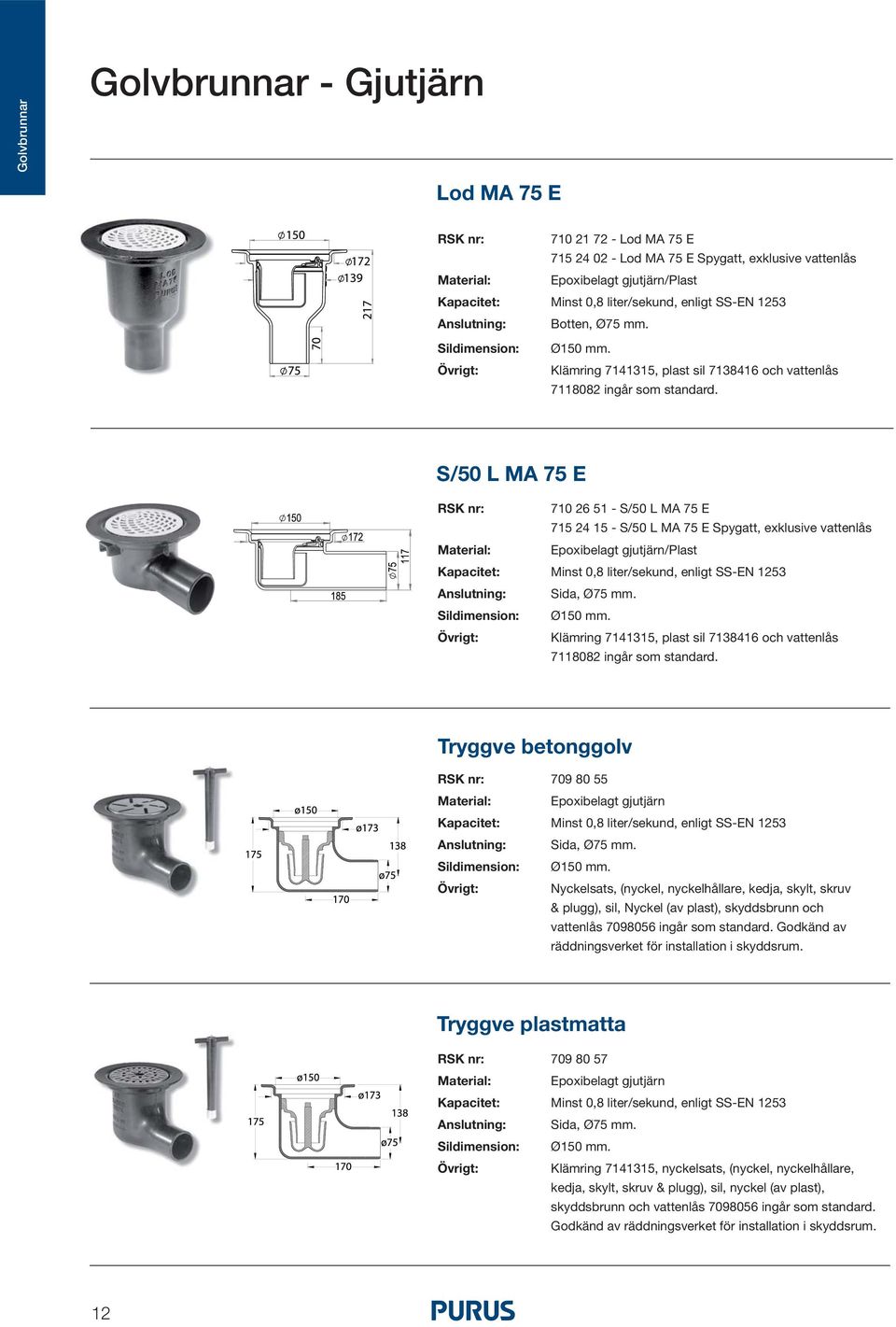

14 Golvbrunnar Golvbrunnar - Gjutjärn Lod MA 75 E RSK nr: Lod MA 75 E Lod MA 75 E Spygatt, exklusive vattenlås Epoxibelagt gjutjärn/plast Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. S/50 L MA 75 E RSK nr: S/50 L MA 75 E S/50 L MA 75 E Spygatt, exklusive vattenlås Epoxibelagt gjutjärn/plast Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Tryggve betonggolv RSK nr: Epoxibelagt gjutjärn Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Nyckelsats, (nyckel, nyckelhållare, kedja, skylt, skruv & plugg), sil, Nyckel (av plast), skyddsbrunn och vattenlås ingår som standard. Godkänd av räddningsverket för installation i skyddsrum. Tryggve plastmatta RSK nr: Epoxibelagt gjutjärn Kapacitet: Minst 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , nyckelsats, (nyckel, nyckelhållare, kedja, skylt, skruv & plugg), sil, nyckel (av plast), skyddsbrunn och vattenlås ingår som standard. Godkänd av räddningsverket för installation i skyddsrum. 12

15 Golvbrunnar - Gjutjärn Bigg 110 E Golvbrunnar RSK nr: Bigg 110 E Bigg 110 E Spygatt, exklusive vattenlås Epoxibelagt gjutjärn/plast Kapacitet: Minst 1,4 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø110 mm. Sildimension: Ø220 mm. Klämring , plast sil och vattenlås ingår som standard. Heavy 110 E RSK nr: Heavy 110 E Heavy 110 E Spygatt, exklusive vattenlås Epoxibelagt gjutjärn/plast Kapacitet: Minst 1,4 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø110 mm. Sildimension: Ø220 mm. Klämring , plast sil och vattenlås ingår som standard. 13

16 Golvbrunnar Golvbrunnar - Rostfritt - dimension 130 Tor 75 P sida RSK nr: Kapacitet: 0,9 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm Sildimension: Ø130 mm. 210 Golvbrunn i rostfritt stål för ingjutning i betongbjälklag med möjlighet att efter ingjutning förhöja steglöst 0-25 mm samt att snedställa 0-7 grader. Hygieniskt vattenlås i rostfritt stål , klämring och plast sil ingår som standard. Tor 75 P botten RSK nr: Kapacitet: 0,9 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. 185 Sildimension: Ø130 mm Golvbrunn i rostfritt stål för ingjutning i betongbjälklag med möjlighet att efter ingjutning förhöja steglöst 0-25 mm samt att snedställa 0-7 grader. Hygieniskt vattenlås i rostfritt stål , klämring och plast sil ingår som standard. Tor 75 sida/drop MU 200x RSK nr: Kapacitet: 0,9 liter/sekund, enligt SS-EN Anslutning: Sida, Ø75 mm. Sildimension: Ø130 mm. 210 Golvbrunn i rostfritt stål för ingjutning i betongbjälklag med möjlighet att efter ingjutning förhöja steglöst 0-25 mm samt att snedställa 0-7 grader. Hygieniskt vattenlås i rostfritt stål , klämring och plast sil ingår som standard. Tor 75 sida/drop UU 200x RSK nr: Kapacitet: 0,9 liter/sekund, enligt SS-EN Anslutning: Sida, Ø75 mm. Sildimension: Ø130 mm. 210 Golvbrunn i rostfritt stål för ingjutning i betongbjälklag med möjlighet att efter ingjutning förhöja steglöst 0-25 mm samt att snedställa 0-7 grader. Hygieniskt vattenlås i rostfritt stål , klämring och plast sil ingår som standard. 14

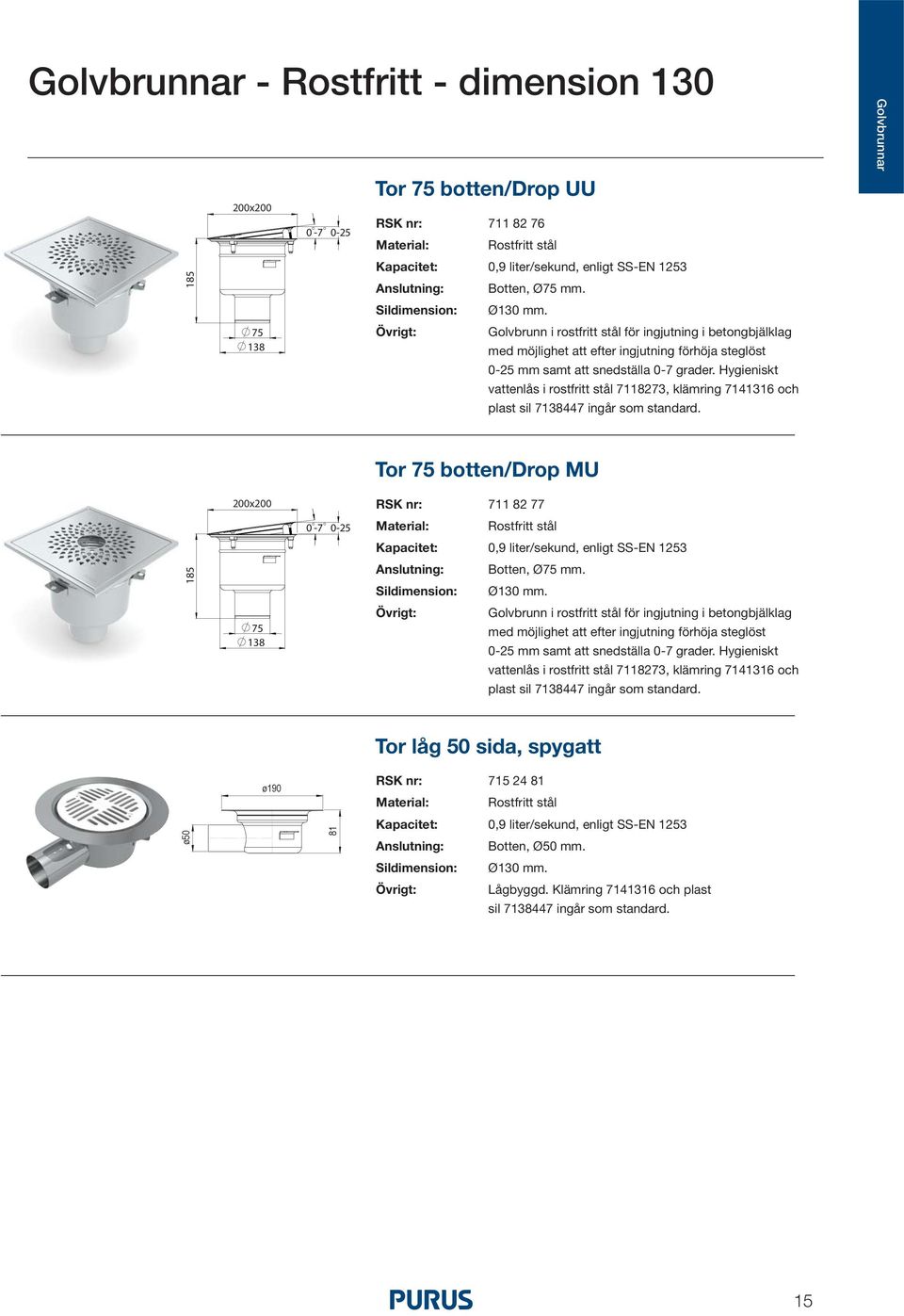

17 Golvbrunnar - Rostfritt - dimension x Tor 75 botten/drop UU RSK nr: Kapacitet: 0,9 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø130 mm. Golvbrunn i rostfritt stål för ingjutning i betongbjälklag med möjlighet att efter ingjutning förhöja steglöst 0-25 mm samt att snedställa 0-7 grader. Hygieniskt vattenlås i rostfritt stål , klämring och plast sil ingår som standard. Golvbrunnar x Tor 75 botten/drop MU RSK nr: Kapacitet: 0,9 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø130 mm. Golvbrunn i rostfritt stål för ingjutning i betongbjälklag med möjlighet att efter ingjutning förhöja steglöst 0-25 mm samt att snedställa 0-7 grader. Hygieniskt vattenlås i rostfritt stål , klämring och plast sil ingår som standard. Tor låg 50 sida, spygatt RSK nr: Kapacitet: 0,9 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø50 mm. Sildimension: Ø130 mm. Lågbyggd. Klämring och plast sil ingår som standard. 15

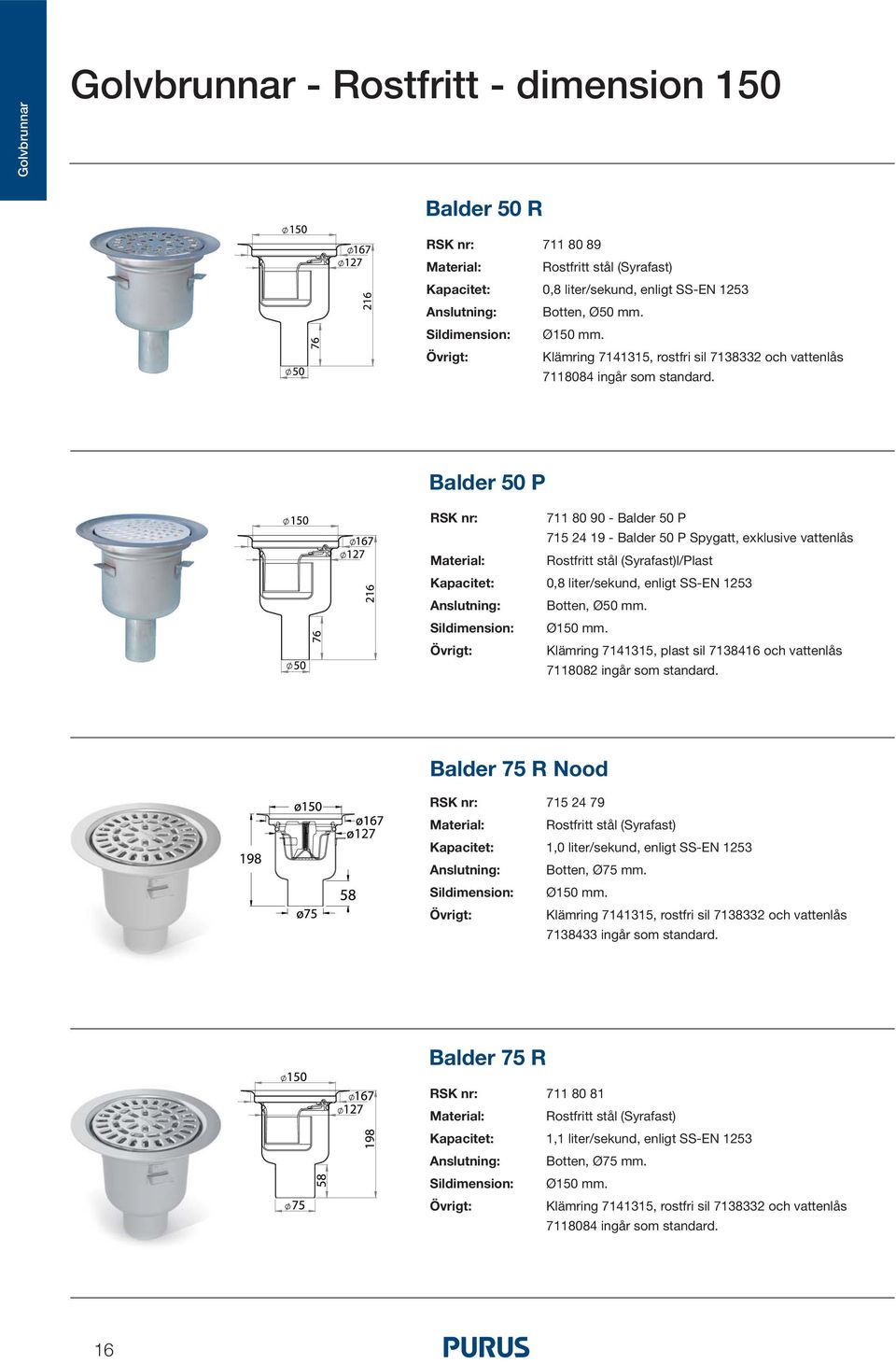

18 Golvbrunnar Golvbrunnar - Rostfritt - dimension 150 Balder 50 R RSK nr: (Syrafast) Kapacitet: 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø50 mm. Sildimension: Ø150 mm. Klämring , rostfri sil och vattenlås ingår som standard. Balder 50 P RSK nr: Balder 50 P Balder 50 P Spygatt, exklusive vattenlås (Syrafast)l/Plast Kapacitet: 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø50 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Balder 75 R Nood RSK nr: (Syrafast) Kapacitet: 1,0 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Klämring , rostfri sil och vattenlås ingår som standard. Balder 75 R RSK nr: (Syrafast) Kapacitet: 1,1 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Klämring , rostfri sil och vattenlås ingår som standard. 16

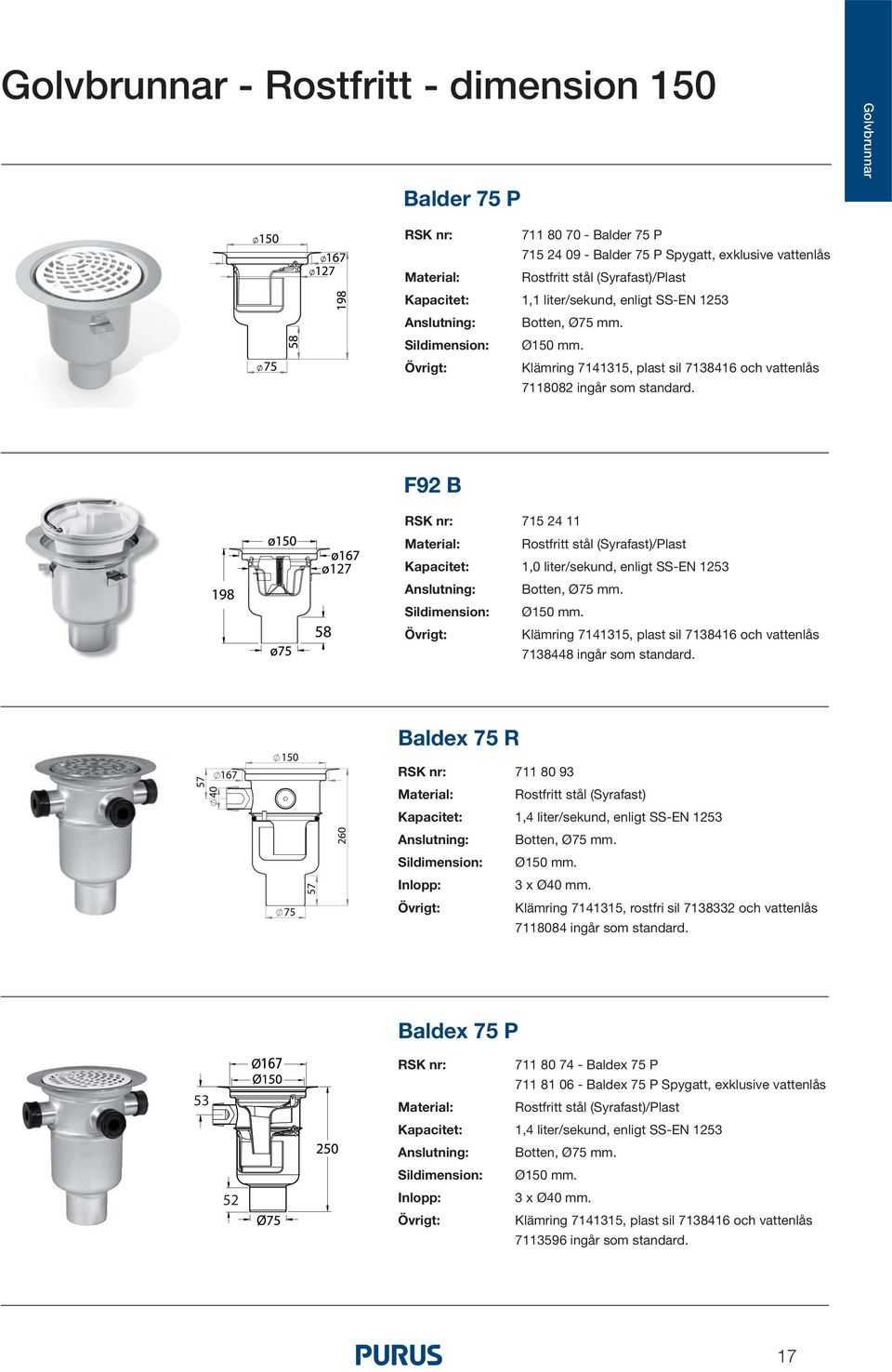

19 Golvbrunnar - Rostfritt - dimension 150 Balder 75 P Golvbrunnar RSK nr: Balder 75 P Balder 75 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 1,1 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. F92 B RSK nr: (Syrafast)/Plast Kapacitet: 1,0 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Baldex 75 R RSK nr: (Syrafast) Kapacitet: 1,4 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Inlopp: 3 x Ø40 mm. Klämring , rostfri sil och vattenlås ingår som standard Baldex 75 P RSK nr: Baldex 75 P Baldex 75 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 1,4 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø150 mm. Inlopp: 3 x Ø40 mm. Klämring , plast sil och vattenlås ingår som standard. 17

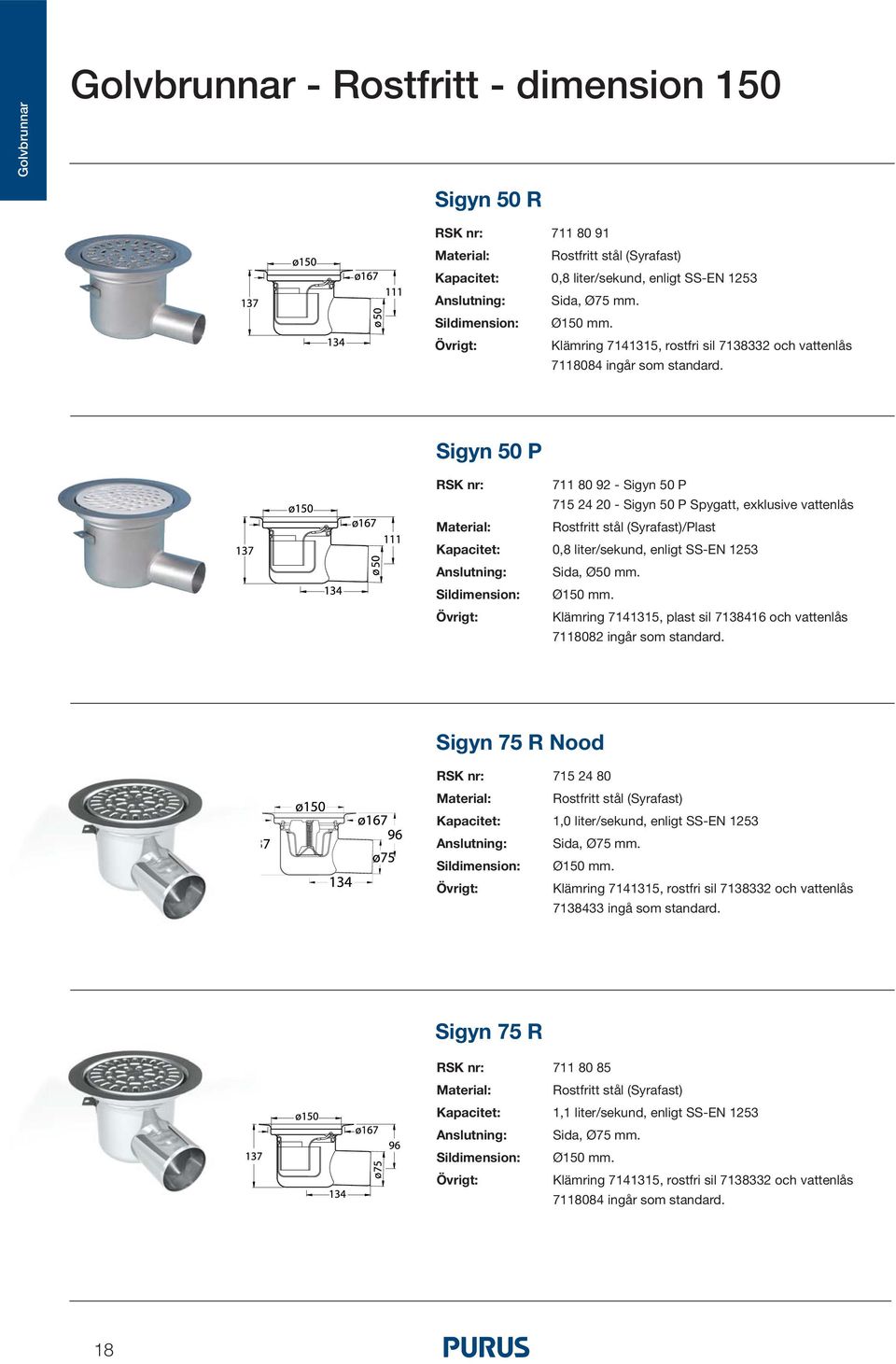

20 Golvbrunnar Golvbrunnar - Rostfritt - dimension 150 Sigyn 50 R RSK nr: (Syrafast) Kapacitet: 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , rostfri sil och vattenlås ingår som standard. Sigyn 50 P RSK nr: Sigyn 50 P Sigyn 50 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 0,8 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø50 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. Sigyn 75 R Nood RSK nr: (Syrafast) Kapacitet: 1,0 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , rostfri sil och vattenlås ingå som standard. Sigyn 75 R RSK nr: (Syrafast) Kapacitet: 1,1 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , rostfri sil och vattenlås ingår som standard. 18

21 Golvbrunnar - Rostfritt - dimension 150 Sigyn 75 P Golvbrunnar RSK nr: Sigyn 75 P Sigyn 75 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 1,1 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och vattenlås ingår som standard. F92 S RSK nr: (Syrafast)/Plast Kapacitet: 1,0 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Klämring , plast sil och plast vattenlås ingår som standard. Sigex 75 R RSK nr: (Syrafast) Kapacitet: 1,4 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Inlopp: 3 x Ø40 mm. Klämring , rostfri sil och rostfri vattenlås ingår som standard. Sigex 75 P RSK nr: Sigex 75 P Sigex 75 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 1,4 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø150 mm. Inlopp: 3 x Ø40 mm. Klämring , plast sil och plast vattenlås ingår som standard. 19

22 Golvbrunnar Golvbrunnar - Rostfritt - dimension 220 Heavy 75 R RSK nr: (Syrafast) Kapacitet: 2,4 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø220 mm. Klämring , rostfri sil och rostfritt vattenlås ingår. Heavy 75 P RSK nr: Heavy 75 P Heavy 75 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 2,2 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø75 mm. Sildimension: Ø220 mm. Klämring , plast sil och plast vattenlås ingår som standard. Heavy 110 R RSK nr: (Syrafast) Kapacitet: 2,6 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø110 mm. Sildimension: Ø220 mm. Klämring , rostfri sil och rostfritt vattenlås ingår som standard. Heavy 110 P RSK nr: Heavy 110 P Heavy 110 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 2,5 liter/sekund, enligt SS-EN 1253 Anslutning: Botten, Ø110 mm. Sildimension: Ø220 mm. Klämring , plast sil och plast vattenlås ingår som standard. 20

23 Golvbrunnar - Rostfritt - dimension 220 Bigg 75 R Golvbrunnar RSK nr: (Syrafast) Kapacitet: 2,3 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø220 mm. Klämring , rostfri sil och rostfritt vattenlås ingår som standard. Bigg 75 P RSK nr: Bigg 75 P Bigg 75 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 2,1 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø75 mm. Sildimension: Ø220 mm. Klämring , plast sil och plast vattenlås ingår som standard. Bigg 110 R RSK nr: (Syrafast) Kapacitet: 2,5 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø110 mm. Sildimension: Ø220 mm. Klämring , rostfri sil och rostfri vattenlås ingår som standard. Bigg 110 P RSK nr: Bigg 110 P Bigg 110 P Spygatt, exklusive vattenlås (Syrafast)/Plast Kapacitet: 2,4 liter/sekund, enligt SS-EN 1253 Anslutning: Sida, Ø110 mm. Sildimension: Ø220 mm. Klämring , plast sil och plast vattenlås ingår som standard. 21

24 Golvbrunnar Golvbrunnar - Rostfritt - dimension 220 Rens 110 RSK nr: (Syrafast) Anslutning: Botten, Ø110 mm. Lockdimension: Ø150 mm. Lock med låsning och innerlock/tätlock ingår som standard. Rostfri rens- och spolbrunn med gastätt innerlock och körbart stållock. Tål 2 ton. Rens 160 RSK nr: (Syrafast) Anslutning: Botten, Ø160 mm. Lockdimension: Ø220 mm. Insatsring , lock med låsning och innerlock/ tätlock ingår som standard. Med insatsring 220 och gastätt innerlock, samt körbart stållock. Tål 1 ton. Rens 110 Spygatt RSK nr: (Syrafast)/Plast Anslutning: Botten, Ø110 mm. Sildimension: Ø150 mm. Klämring och plast sil ingår som standard. Rens 160 Spygatt RSK nr: (Syrafast)/Plast Anslutning: Botten, Ø160 mm. Sildimension: Ø220 mm. Klämring och plast sil ingår. Kan förses med Insatsring 220 och med vattenlås. 22

25 Översvämningsskydd Anpassad för oavsiktlig utströmning av varmt och kallt vatten. Med urtagbar automatisk luktspärr som hindrar att dålig lukt sprids från avloppssystemet även om luktspärren inte har vatten. Översvämningsskyddet kan placeras under diskbänk, ismaskin i kök eller dylikt. Mini Max 50 kan användas som översvämningsskydd, se Golvbrunnar - plast för mer info! Golvbrunnar Safe Klinker Limfläns RSK nr: Plast/Rostfritt Anslutning: Botten, Ø50 mm. Ramdimension: 100x100 mm. Flöde: 0,4 liter/sekund Luktspärr, ram och spaltsil ingår. Safe Klinker Klämring RSK nr: Plast/Rostfritt Anslutning: Botten, Ø50 mm. Ramdimension: 100x100 mm. Flöde: 0,4 liter/sekund Klämring, luktspärr, ram och spaltsil ingår. Safe Plastmatta RSK nr: Plast Anslutning: Botten, Ø50 mm. Sildimension: Ø75 mm. Flöde: 0,4 liter/sekund Klämring, luktspärr och spaltsil ingår. 23

26 Golvbrunnar Designsilar - Purus Square Fyrkantig designsil för klinkergolv. Montering i betong- eller träbjälklag. Designa en Purusbrunn Ø130 eller Ø150 med Purus Square. Belastningsklass: K3 (300 kg). TWIST Rostfri ram/sil, höjd 6 mm. RSK nr Dimension x x 200 DONNA Yttre ram av plast, höjd 12,5 mm. Inre ram i rostfritt stål. Ilägg av glas. ART nr Dimension x 150 WAVE Rostfri ram/sil, höjd 6 mm. RSK nr Dimension x x 200 DROP Rostfri ram/sil, höjd 6 mm. RSK nr Dimension x x 200 PLATINUM Ram av plast, höjd 12,5 mm. Panel i rostfritt stål RSK nr Dimension x 130* x 150 BLACK Ram av plast, höjd 12,5 mm. Panel av komposit plast. RSK nr Dimension x 130* x 150 DROP MU Rostfri ram/sil, höjd 6 mm. För anslutning till badkarsutlopp. RSK nr Dimension x 200 WHITE Ram av plast, höjd 12,5 mm. Panel av komposit plast. RSK nr Dimension x 130* x 150 TILE INSERT Yttre ram av plast, höjd 12,5 mm. Inre ram i rostfritt stål RSK nr Dimension x 130* x 150 RED Ram av plast, höjd 12,5 mm. Panel av komposit plast. RSK nr Dimension x 130* x 150 * Endast till Purusbrunnar sildimension

27 Klinkerramar Klinkerramar i dimension 200x200 och 300x300 mm med rostfri ram/sil. Belastningsklass: 300 kg och 1500 kg. Golvbrunnar Klinkerramar 200x200 Ramdimension: Sildimension: Urtag: 200x200 mm. Ø150 mm. Upp till Ø40 mm. rör RSK nr Art. namn, beskrivning Höjd (mm) Belastningsklass Övrigt Klinkerram rostfri, utan urtag 6 K3 (300 kg) Klinkerram rostfri, med urtag 6 K3 (300 kg) Klinkerram rostfri, utan urtag 25 (kapbar) K3 (300 kg) Fastskruvad sil Klinkerram rostfri, med urtag 25 (kapbar) K3 (300 kg) Fastskruvad sil Klinkerram rostfri, utan urtag 50 (kapbar) K3 (300 kg) Fastskruvad sil Klinkerram rostfri, utan urtag 100 (kapbar) K3 (300 kg) Fastskruvad sil Klinkerram rostfri, utan urtag 25 (kapbar) L15 (1500 kg) Fastskruvad sil Klinkerramar 300x300 Ramdimension: Sildimension: Urtag: 300x300 mm. Ø220 mm. Upp till Ø50 mm. rör RSK nr Art. namn, beskrivning Höjd (mm) Belastningsklass Övrigt Klinkerram rostfri, utan urtag 6 K3 (300 kg) Fastskruvad sil Klinkerram rostfri, med urtag 6 K3 (300 kg) Fastskruvad sil Klinkerram rostfri, utan urtag 50 (kapbar) K3 (300 kg) Fastskruvad sil Klinkerram rostfri, med urtag 50 (kapbar) K3 (300 kg) Fastskruvad sil Klinkerram rostfri, utan urtag 45 (kapbar) K3 (300 kg) Revoltbrunnar Klinkerram rostfri, utan urtag 50 (kapbar) L15 (1500 kg) Fastskruvad sil 25

28 Golvbrunnar Silar PK 150 rostfri RSK nr: (Syrafast) Sildimension: 155 x 155 x 6 mm. För klinker P 130, sil RSK nr: PP Sildimension: Ø130 mm. För plastmatta P 130 MU, sil RSK nr: PP Sildimension: Ø130 mm. Urtag: Upp till Ø40 mm. rör För plastmatta Art Deco 130 rostfri, sil RSK nr: Sildimension: Ø130 mm. Belastningsklass K3 (300 kg) Drop 130 rostfri, sil RSK nr: Sildimension: Ø130 mm. Belastningsklass K3 (300 kg) Wave 130 rostfri, sil RSK nr: Sildimension: Ø130 mm. Belastningsklass K3 (300 kg) 26

29 Silar Golvbrunnar Drop 150 rostfri, sil RSK nr: Sildimension: Ø150 mm. För plastmatta. Belastningsklass K3 (300 kg) Wave 150 rostfri, sil RSK nr: Sildimension: Ø150 mm. För plastmatta. Belastningsklass K3 (300 kg) Sil för Tryggve betong RSK nr: Sildimension: Ø150 mm. Droppsil 150 RSK nr: PP Sildimension: Ø150 mm. För plastmatta. Belastningsklass K3 (300 kg) SR 150, sil RSK nr: Sildimension: Urtag: utan urtag med urtag Ø150 mm. Upp till Ø40 mm. rör För plastmatta. Belastningsklass K3 (300 kg) P 150, sil RSK nr: Sildimension: Urtag: utan urtag med urtag Plast Ø150 mm. Upp till Ø40 mm. rör För plastmatta. Belastningsklass K3 (300 kg) 27

30 Golvbrunnar Silar SRF 150 UU, sil RSK nr: Sildimension: Ø150 mm. För plastmatta. Belastningsklass L15 (1500 kg) PG 150, sil RSK nr: Sildimension: Urtag: utan urtag med urtag Plastbelagt gjutjärn Ø150 mm. Upp till Ø40 mm. rör För plastmatta. Belastningsklass K3 (300 kg) SRB 150, sil RSK nr: Sildimension: Urtag: utan urtag med låsbygel, utan urtag Ø150 mm. Upp till Ø40 mm. rör Max belastning 2 ton. Används till betonggolv utan klämring. Sil-PK 175 RSK nr: Dimension: Urtag: utan urtag med urtag 175x175 mm. Upp till Ø40 mm. rör Belastningsklass K3 (300 kg) P 220 UU, sil RSK nr: Plast Sildimension: Ø220 mm. Sil utan urtag Belastningsklass K3 (300 kg) 28

31 Silar SR 220, sil Golvbrunnar RSK nr: Sildimension: Urtag: utan urtag med urtag Ø220 mm. Upp till Ø50 mm. rör Max belastning 500 kg SRF 220 UU, sil RSK nr: Sildimension: Ø220 mm. Belastningsklass L15 (1500 kg) SRB 220 UU, sil RSK nr: Sildimension: Ø220 mm. För betonggolv. Max belastning 4 ton. Sil utan urtag med bygel för fastskruvning. Drop 163, sil RSK nr: Dimension: utan urtag med urtag Ø163mm. Ersättningssil till Ø163 mm. silar med runda hål, vilket sitter i många badrum med klinkerram. Silar special ART nr Art. namn, beskrivning Sildimension Belastningsklass Material Stål-sil 150 Ø150 M125 (12,5 ton) Stål-sil 160 Ø160 Revolt Stål-sil 238 Ø238 Revolt Stål-sil 238, med urtag Ø238 Revolt Stål-sil 310 Revolt Ø310 Revolt Stål-sil 220 Ø220 M125 (12,5 ton) 29

32 Golvbrunnar Låsanordning Låsanordning för plastsil RSK nr: S (med säkerhetsskruvar) För purusbrunnar sildimension Ø130/Ø150 mm. Låsanordning för rostfri sil RSK nr: Dimension: För rostfri sil L15 - För rostfri sil L S (med säkerhetsskruvar) För purusbrunnar sildimension Ø150/Ø220 mm. Lock Innerlock/Tätlock 150 RSK nr: PP Dimension: Ø150 mm. Kan kombineras med Insatsring 220 (RSK ) och bilda tätlock i brunnar dimension 220. LPG 150 RSK nr: Plastbelagt gjutjärn Dimension: Ø150 mm. Max belastning 500 kg LR 150 RSK nr: Dimension: Ø150 mm. Max belastning 800 kg 30

33 Lock LRB 150 L RSK nr: Dimension: Ø150 mm Max belastning 2,5 ton. För betonggolv Golvbrunnar LRF 150 RSK nr: Dimension: Ø150 mm. Max belastning 1,5 ton LR 220 RSK nr: Rostfritt stå Dimension: Ø220 mm. Max belastning 1,5 ton LRB 220 L RSK nr: Dimension: Ø220 mm. För betonggolv. Max belastning 400 kg LRB 220 RSK nr: Dimension: Ø220 mm. För betonggolv. Max belastning 4 ton Lock special ART nr Art. namn, beskrivning Sildimension Belastningsklass Material Stål-lock 150 Ø150 M125 (12,5 ton) Stål-lock 160 Ø Stål-lock 238 Ø238 Revolt Stål-lock 220 Ø220 M125 (12,5 ton) 31

34 Golvbrunnar Massaring Massaring i rostfritt stål. Används till massagolv (ex. epoxigolv). Finns med sil och låsning. Massaring 130 RSK nr: Dimension: Ø130 mm. 3 mm. förhöjning Massaring 150 RSK nr: Dimension: Ø150 mm. 3 mm. förhöjning Massaring 220 RSK nr: Dimension: Ø220 mm. 3 mm. förhöjning Massaring 130, med sil och låsning RSK nr: Dimension: Ø130 mm. 3 mm. förhöjning Massaring 150, med sil och låsning RSK nr: Dimension: Ø150 mm. 3 mm. förhöjning Massaring 220, med sil och låsning RSK nr: Dimension: Ø220 mm. 3 mm. förhöjning Massa Massaring 3 mm. förhöjning Gully 32

35 Förhöjningsringar Förhöjningsringar i Ø130/150 mm. Material i ABS. Komplett med o-ringstätning. Finns i olika bygghöjd. Golvbrunnar FHP 13 RSK nr: Dimension: Bygghöjd: (O-ring HA07199) Ø130 mm. 13 mm. FHP 25 RSK nr: Dimension: Bygghöjd: (O-ring HA07199) Ø130 mm. 25 mm. FHP 13 fyrkant RSK nr: Dimension: Bygghöjd: (O-ring HA07199) Ø150 mm. 13 mm. 33

36 Golvbrunnar Förhöjningsringar FHP 13 rund RSK nr: Dimension: Bygghöjd: (O-ring HA07189) Ø150 mm. 13 mm. FHP 25 RSK nr: Dimension: Bygghöjd: (O-ring HA07189) Ø150 mm. 25 mm. FHP 50 RSK nr: Dimension: Bygghöjd: (O-ring HA07189) Ø150 mm. 50 mm. FHP 100 RSK nr: Dimension: Bygghöjd: (O-ring HA07189) Ø150 mm. 100 mm. Kapbara förhöjningsringar i ABS. FHP Flex RSK nr: Dimension: Ø150 mm. Bygghöjd: (kapbar) mm. FHP Flexi RSK nr: Dimension: Ø150 mm. Bygghöjd: (kapbar) mm. Med två extra inlopp för VL-muff eller XA-koppling. Komplett med o-ringstätning. VL-muff 32 ingår 34

37 Förhöjningsringar Golvbrunnar Förhöjningsringar i rostfritt syrafast stål. Komplett med tätningsmanschett. Finns i olika bygghöjd. FHR 25 RSK nr: (Manschett ) Dimension: Ø150 mm. Bygghöjd: 25 mm. FHR 50 RSK nr: (Manschett ) Dimension: Ø150 mm. Bygghöjd: 50 mm. (kapbar) FHR 100 RSK nr: (Manschett ) Dimension: Ø150 mm. Bygghöjd: 100 mm. (kapbar) FHR Bigg 25 RSK nr: (Manschett ) Dimension: Ø220 mm. Bygghöjd: 25 mm. FHR Bigg 50 RSK nr: (Manschett ) Dimension: Ø220 mm. Bygghöjd: 50 mm. (kapbar) FHR Bigg 100 RSK nr: (Manschett ) Dimension: Ø220 mm. Bygghöjd: 100 mm. (kapbar) FHR Bigg 120 RSK nr: (Manschett ) Dimension: Ø220 mm. Bygghöjd: 120 mm. Extra inlopp Ø75 mm. 35

38 Golvbrunnar Vattenlås NOOD-lås Torkar vattenlåset i golvbrunnen ut? Kommer det lukt från avloppet? Med NOOD-lås hindrar du lukt från avlopp, alltid! Passar särskilt i miljöer med liten vattenförbrukning eller vid längre tids oanvändning. NOOD-låset är en Purus uppfinning, och är en kombination av vattenlås och mekaniskt luktlås vilket ger dubbel säkerhet. Nood-låset ger ett effektivt skydd för bakvatten, dålig lukt och skadedjur. Den fjäderbelastade skålen sluter alltid tätt mot vattenlåsets ovandel. Finns både i plast och i rostfritt stål. Vattenlåset är delvis mekaniskt vilket innebär att den håller sig stängd när vatten inte flöder igenom. Vid stängt läge hindrar den dålig lukt från avlopp även om vattnet dunstar bort. När vatten flöder igenom, öppnas vattenlåset automatiskt. Inkommande vatten rinner ner i avloppet. Nood mini max RSK nr: PP För Purusbrunnar sildimension Ø130 mm. Flexi Nood RSK nr: PP För Purusbrunnar sildimension Ø130 mm. Nood plast RSK nr: PP Dimension: För Purusbrunnar sildimension Ø150 mm. Levereras med låsring som tål ett bakvattentryck på 1 meter vattenpelare. Nood rostfri RSK nr: (O-ring HA07198) För Purusbrunnar sildimension Ø150 mm. 36

39 Vattenlås 106 Rostfri vattenlås 110 Golvbrunnar RSK nr: Vattenlås i hygieniskt utförande för Purusbrunnar sildimension Ø Flex Neptun RSK nr: PP För Purusbrunnar sildimension Ø130 mm. ø Tyr RSK nr: PP För Purusbrunnar sildimension Ø150 mm. 125 Ran RSK nr: PP För Purusbrunnar sildimension Ø150 mm. Stål-Ran RSK nr: (O-ring HA07198) För Purusbrunnar sildimension Ø150 mm. Ran med stänkskydd RSK nr: PP För Purusbrunnar sildimension Ø150 mm. Vattenlås för golvbrunnar med extra inlopp: Loke, Sigex, Baldex, Våge! 37

40 Golvbrunnar Vattenlås Skumstopp RSK nr: PP För Purusbrunnar sildimension Ø150 mm. Tryggve metallinsats RSK nr: Mässing För Purusbrunnar sildimension Ø150 mm. Bakvattentunga till Purus Rot RSK nr: PP För Purusbrunnar sildimension Ø150 mm. Duschbrunn RSK nr: PP För Purusbrunnar sildimension Ø150 mm. Våke RSK nr: (O-ring HA07198) PP För Purusbrunnar sildimension Ø150 mm. Ran BH Plast RSK nr: (O-ring HA07181) Plast För Purusbrunnar sildimension Ø220 mm. 38

41 Vattenlås Stål-Ran BH50 Golvbrunnar RSK nr: (O-ring HA07181) För Purusbrunnar sildimension Ø220 mm. Insatsring 220 RSK nr: Dimension: (O-ring HA07181) Plast För Purusbrunnar sildimension Ø220 mm. Kan användas till Rens- och golvbrunnar med inlopp dim 220 mm. I insatsringen kan olika vattenlåsinsatser samt tätlock dimension 150 monteras! Gamla vattenlåsinsatser Alfa/Oden ART nr: Ö PP År: Alfa-75 RSK nr: (O-ring HA07198) PP År: Lös vit o-ring år 1989 ingår. Lös svart o-ring (3mm) år , ART nr: HA07185 finns som tillbehör Alfa-Mini RSK nr: (O-ring HA07185) PP År:

42 Golvbrunnar Gamla Vattenlåsinsatser B/50 P SB nr: (O-ring HA07189) PP År: Beta RSK nr: (O-ring ) PP År: Delta RSK nr: (O-ring HA07185) PP År: Delta GM ART nr: (Renspropp ) PP År: Delta-Nova RSK nr: (O-ring ) PP År: F/91 B RSK nr: (O-ring HA07197) PP År: F/91 R RSK nr: (O-ring HA07268) PP År:

43 Gamla Vattenlåsinsatser Freja Golvbrunnar ART nr: (O-ring HA07198) PP År: KP/91 RSK nr: PP År: För brunn med oljestängande funktion. K/75H ART nr: PP År: För brunn med bakvattenstopp. Lod RSK nr: (O-ring HA07197) PP År: P/50 L RSK nr: (Renspropp ) PP År: Tor RSK nr: (O-ring HA07198) PP År: Center RSK nr: (O-ring HA07198) För Purusbrunnar sildimension Ø150 mm. 41

44 Golvbrunnar Boto/sito Klämring Boto/Sito RSK nr: PP Dimension: Ø198 mm. Lös tätningslist till vattenlås Sito ART nr: Sil Boto/Sito RSK nr: Dimension: utan urtag med urtag PP Ø205 mm. Vattenlåsinsats Boto ART nr: PP Vattenlåsinsats Sito ART nr: PP Med tätningslist 42

45 Klämringar Klämring 130, automatisk RSK nr: PP Dimension: Ø130 mm. Färg: Grå Golvbrunnar Klämring 150, ställbar RSK nr: Plast Dimension: Ø150 mm. Färg: Vit Endast för äldre golvbrunnar fram till För plastmatta. Klämring 150, automatisk RSK nr: Plast Dimension: Ø150 mm. Färg: Grå Endast för Purus golvbrunnar efter Klämring 220, automatisk RSK nr: Plast Dimension: Ø220 mm. Färg: Grå Endast för Purus golvbrunnar efter Klämring 220, ställbar RSK nr: Plast Dimension: Ø220 mm. Färg: Vit Endast för äldre golvbrunnar fram till För plastmatta Klämring Safe, automatisk RSK nr: PP Dimension: Ø75 mm. Färg: Blå 43

46 Golvbrunnar Sandfång och silkorg Sandfång BH50 RSK nr: Volym: 0,7 liter Till Bigg och Heavy med rostfritt vattenlås Silkorg BH RSK nr: Volym: 0,2 liter Till Bigg och Heavy med plast vattenlås Silkorg BH50 RSK nr: Volym: 1,1 liter Till Bigg och Heavy med rostfritt vattenlås 44

47 Monteringstillbehör Purusplattan Golvbrunnar I träbjälklag monteras golvbrunn så att inbördes rörelser inte kan uppstå mellan golvbrunn, underlag, tätskikt eller golvbeläggning. För att golvbrunnen enligt branschreglerna för Säker Vatteninstallation ska anses vara korrekt monterad ska den vara monterad och fixerad i bjälklag med de fastsättningshjälpmedel som anges av tillverkaren. I träbjälklag ska alltså Purusplattan användas. NYHET Purusplattan 2014 Denna monteringsplatta är vändbar. Till plastmatta används den plana sidan utan distansring. Till klinkergolv används sidan med urtag och distansringen på 12,5 mm. RSK nr: ABS Mått: 300x300x22 mm Dimension: Ø150 mm. När distansringen inte används, så passar alla plastgolvbrunnar i 150-dimension exkl. Saga och Rot. Med distansringen monterad passar följande plastgolvbrunnar: alla Oden, alla Brage, Ymer 50, Duschbrunn och Flex. Purusplattan 300 Multi RSK nr: ABS Bredd: 300x300 mm. Höjd: 22 mm. (exkl. distansklots) Dimension: Ø130/ Ø150 mm. Passar Purusbrunnar i plast/rostfritt/gjutjärn. För installation i träbjälklag Purusplattan 130 RSK nr: ABS Dimension: Ø130 mm. För installation i träbjälklag Purusplattan 223 RSK nr: ABS Dimension: Ø150 mm. För installation i träbjälklag 45

48 Golvbrunnar Monteringstillbehör Puruskniven Vid håltagning i tätskiktet (plastmatta eller tätskikt för klinker) i golvbrunnens inlopp är det viktigt att hålet håller rätt mått. Genom att skära för hand riskerar man ett felaktigt och ojämnt mått på hålet vilket kan leda till otäthet. Med Puruskniven fås snabbt och enkelt ett exakt hålmått. Puruskniven är återanvändbar. Det går att köpa ersättningsblad till knivarna. Puruskniven Safe RSK nr: PP Dimension: Ø75 mm. För hålskärning av tätskikt till Purus Safe översvämningsskydd. För både plastmatta och brunnsmanschetter. Puruskniven 130 RSK nr: PP Dimension: Ø130 mm. För hålskärning av tätskikt till alla Ø130 golvbrunnar. För både plastmatta och brunnsmanschetter. Puruskniven 150 RSK nr: PP Dimension: Ø150 mm. För hålskärning av tätskikt till alla Ø150 golvbrunnar. För både plastmatta och brunnsmanschetter. Puruskniven 220 RSK nr: PP Dimension: Ø220 mm. För hålskärning av tätskikt till alla Ø220 golvbrunnar. För både plastmatta och brunnsmanschetter. Purusstödet Höjd: Plast Kan varieras, 60 mm med extra hylsa 110 mm. För installation i betongbjälklag Golvränna Golvbrunn / Saga RSK nr: Art. namn, beskrivning Purusstödet golvränna (1st) Purusstödet golvbrunn (2st) Purusstödet Saga (3st) Förhöjningshylsa, purusstödet 46

49 Snabbkopplingar XA-koppling 32 Golvbrunnar RSK nr: Plast med gummitätning Dimension: Ø32 mm. XA-koppling 40 RSK nr: Plast med gummitätning Dimension: Ø40 mm. VL-muff 32 RSK nr: Plast med gummitätning Dimension: Ø32 mm. AB-block AB-sil RSK nr: Dimension: utan urtag MU - med urtag 155x155 mm. Till AB-block brunn AB/FH-sil RSK nr: Dimension: utan urtag MU - med urtag 136x136 mm. Till AB-block brunnens förhöjningsring 47

50 Golvbrunnar AB-block AB/Flänsända RSK nr: Dimension: Fläns dim 146x146 mm, Slätända Ø110 mm. För kaserngrenrör i AB-block AB/Flänsmuff RSK nr: Dimension: Fläns dim 105x105 mm, Muff Ø75 mm. För anslutning av Purusbrunn till AB-block Specialprodukter Renspropp 25 RSK nr: Gummiplast Dimension: Ø25 mm. Renspropp 32 RSK nr: Gummiplast Dimension: Ø32 mm. Renspropp 50 RSK nr: Gummiplast Dimension: Ø50 mm. Reservdelar till BP-golvbrunn RSK nr: Metallinnanmäte BP Nyckelsats Mässing 48

51 Monteringsanvisningar Purus monteringsanvisningar finns tillgängliga på Purus hemsida: Du kan även använd QR-koderna nedan för direktlänk till ett urval av monteringsanvisningarna. Golvbrunnar Produkt QR-kod Produkt QR-kod Golvbrunnar dim. 130 Purusplattan 300 Multi Golvbrunnar dim Minimax Purusplattan 130/150 Golvbrunnar dim RAN Purusstödet Golvbrunnar dim TYR Puruskniven - För håltagning i brunnsmanschett Golvbrunnar - FLEX Puruskniven - För håltagning i plastmatta Golvbrunnar - ROT NOOD vattenlås Golvbrunnar - SAGA Purus Square - designsilar Golvbrunnar Golvbrunn - Tryggve 49

52 Designade golvbrunnar Purus har över 50 års erfarenhet av tillverkning av golvbrunnar och vi har kombinerat det med modern design när vi utvecklat våra designade golvbrunnar. De finns i tre olika former; Line, Corner och Square. Purus designade golvbrunnar har precis som Purus traditionella runda golvbrunnar en klämring som gör anslutningen till tätskiktet säkert och förhindrar läckage. Vi har testat och certifierat våra designade golvbrunnar tillsammans med flera typer av marknadens tätskikt. Ett vattenlås med en kombinerad mekaniskt luktlås/ vattenlås, som kallas Purus NOOD, används för att ge ett effektivt skydd mot bakvatten och lukter. 50

53 Innehåll Purus Line & Purus Corner - designade golvbrunnar 52 Purus Square - designade golvbrunnar 53 Purus Line/Corner för klinkergolv 54 Funktionellt och säkert 55 Purus Line & Purus Corner - fördelar 56 Purus Line - sortimentöversikt 57 Purus Corner - sortimentöversikt 59 Måttskisser 60 Purus Line för plastmatta 62 Monteringsanvisningar 64 Designade golvbrunnar nar Vi erbjuder ett brett utbud av designade silar så att du kan sätta din personliga prägel i badrummet. Våra linjära golvbrunnar, Purus Line, finns i olika längder. Du kan placera våra designade golvbrunnar som du önskar; intill vägg, i ett hörn eller som duschavgränsare. Purus Line, Corner och Square är eleganta golvbrunnar som uppfyller dina krav på funktion, säkerhet och design. 51

54 PURUS LINE & PURUS CORNER DESIGNADE GOLVBRUNNAR Designade golvbrunnar Line och Corner - designade brunnssilar för klinkergolv. Välj längd, mönster och utlopp för ett komplett paket. Belastningsklass: K3 (300 kg) Twist Wave Pearl Chess Rib Platinum Tile insert * Twist Wave Pearl Platinum Tile Insert - Fish* * Välj valfritt material till Tile Insert. T ex klinker, mosaik, teak eller fotokakel. 52

55 PURUS SQUARE DESIGNADE GOLVBRUNNAR Designade golvbrunnar Square - designade brunnssilar för klinkergolv. Designa din traditionella runda Purus golvbrunn Ø130 eller Ø150 med Purus Square. Belastningsklass: K3 (300 kg) Platinum RSK nr. Dimension x 130 Tile Insert* RSK nr. Dimension x 130 Tile Insert Donna RSK nr. Dimension x x x 150 Black RSK nr. Dimension White RSK nr. Dimension Red RSK nr. Dimension x x x x x x 150 Twist RSK nr. Dimension Wave RSK nr. Dimension Drop RSK nr. Dimension x x x x x x x 200 (med urtag för badkar) * Välj valfritt material till Tile Insert. T ex klinker, mosaik, teak eller fotokakel. 53
