Mikro-Tip kombinationskateter med tryckvolymgivare (P-V) Bruksanvisning EJ STERIL PRODUKT. Sensors.Systems.Solutions.

Transkript

1 Internationellt huvudkontor Millar Instruments, Inc A Gulf Freeway Houston, Texas USA Telefon: eller (i USA) Fax: E-post: Webbsida: Millars återförsäljare över hela världen Millar Instruments, Inc. har ett nätverk av auktoriserade återförsäljare i de flesta länder över hela världen. Kontakta Millars kundserviceavdelning vid vårt huvudkontor i Houston om du behöver information om Millar-återförsäljare i ditt land. Auktoriserad representant i Europa FMI Föhr Medical Instruments GmbH In der Grube 13 D Seeheim/Ober-Beerbach Germany Telephone: +49 (0) Fax: +49 (0) info@fmigmbh.de Sensors.Systems.Solutions OBSERVERA FÖRSIKTIGHETSÅTGÄRDER FÖR HANTERING AV ELEKTROSTATISKT KÄNSLIGA ENHETER Mikro-Tip kombinationskateter med tryckvolymgivare (P-V) Bruksanvisning EJ STERIL PRODUKT 2008 Millar Instruments, Inc. Med ensamrätt. Millar, Mikro-Tip och Sensors.Systems.Solutions. är registrerade varumärken som tillhör Millar Instruments, Inc. Produkter och företagsnamn som används är varumärken eller handelsnamn som tillhör respektive företag. Modeller som hänvisas till häri skyddas av amerikanska (USA) och internationella patent. Hjärtkatetrar MÅSTE rengöras och steriliseras med etylenoxidgas före varje användningstillfälle. Följ anvisningarna i denna bruksanvisning. Enligt federal amerikansk (USA) lag får denna enhet endast säljas till eller på beställning av läkare. M.I. art.nr: Rev. H

2

3 Innehållsförteckning REKOMMENDERADE TILLBEHÖR... 1 BESKRIVNING AV ENHETEN... 1 AVSEDD ANVÄNDNING/INDIKATIONER... 1 KONTRAINDIKATIONER... 1 KOMPLIKATIONER... 2 VARNINGAR... 2 FÖRSIKTIGHETSÅTGÄRDER... 2 BIVERKNINGAR... 3 BIBEHÅLLA EFFEKTIVITETEN FÖR ENHETEN... 3 FÖRVARING... 3 SKYDDSPÅSE AV PLAST... 3 RUTININSPEKTION OCH TESTNING... 3 KATETER... 3 TRYCKSENSOR (-ER)... 3 ANSLUTNING (-AR) OCH KABEL (-LAR)... 3 BRUKSANVISNING FÖR ANVÄNDNING AV MILLAR TRYCKSTYRENHET... 4 INFORMATION OM ANVÄNDNING... 4 FÖRSIKTIGHETSÅTGÄRDER VID HANTERING AV MIKRO-TIP-KATETRAR... 5 FELSÖKNING OCH ÅTGÄRDANDE UNDERHÅLL... 5 RENGÖRING... 6 GODKÄNDA RENGÖRINGSMEDEL... 6 VATTENTÄTA ANSLUTNINGSSKYDD... 6 RENGÖRINGSPROCEDUR... 6 STERILISERINGSMETOD FÖR KATETRAR OCH FÖRLÄNGNINGSKABLAR... 7 PARAMETRAR FÖR STERILISERING MED ETYLENOXID... 7 SPECIFIKATIONER... 8 SCHEMA... 8 MILLAR BEGRÄNSAD GARANTI... 9

4 Rekommenderade tillbehör M.I. art.nr: , modell TC-510 styrenhet, ingen patientisolering M.I. art.nr: , modell PCU-2000 styrenhet med patientisolering M.I. art.nr: , modell TEC-10D förlängningskabel M.I. art.nr: , modell PEC-4D förlängningskabel till PCU-2000 M.I. art.nr: , PEC-10D förlängningskabel till PCU-2000 Tillämpliga monitorkablar för monitorn. Tillämplig elektrodkateterkabel Alla tillbehör säljs separat. Förklaring av symboler Obs! Se medföljande dokumentation Tillverkningsdatum Katalognummer Serienummer Batchnummer Senaste förbrukningsdag Enheten känslig för elektrostatisk urladdning Konformitetsutlåtande för EU Beskrivning av enheten Mikro-Tip P-V-kateter kombinerar en eller två tryckgivare och en serie elektroder som är monterade på olika ställen längs den distala delen av kateterkroppen. Den avslutas med antingen två eller tre elektriska anslutningar i den proximala änden (beroende på antalet trycksensorer). Avsedd användning/indikationer Användning av Mikro-Tip-givaren indikeras när kombinerad övervakning av tryck och elektrisk impedans krävs. Kontraindikationer Enheten ska inte användas om: det enligt läkaren finns risker som tydligt väger tyngre än fördelarna. produkten inte har rengjorts och steriliserats. det finns möjlighet för vävnads- eller organskada. elektrisk ström passerar genom en obstruktion i kärlsystemet. produkten har passerat utgångsdatum. 1

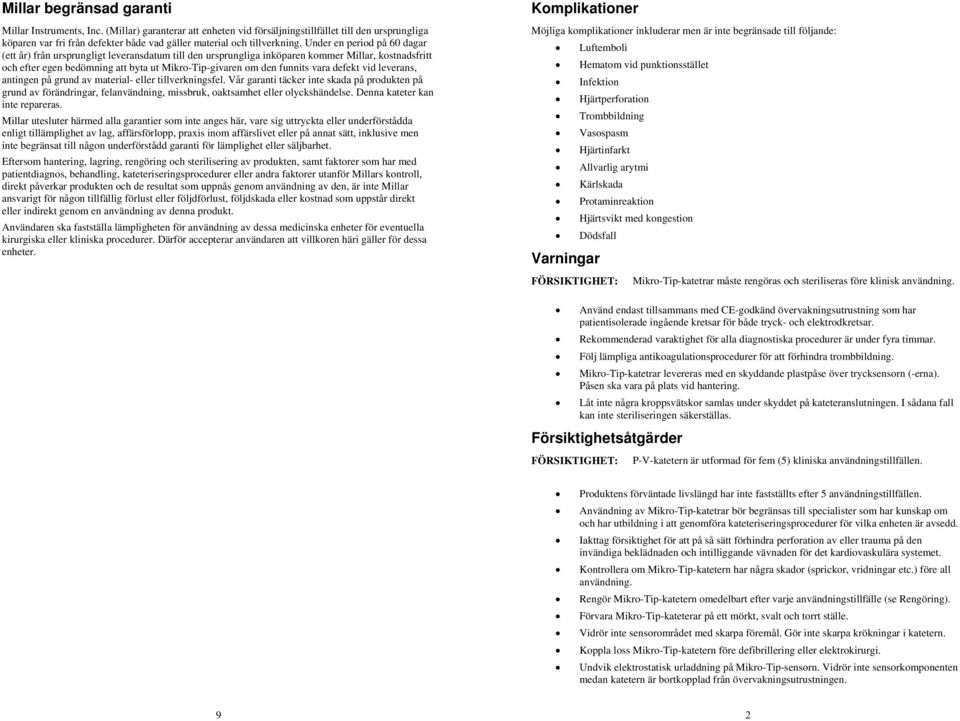

5 Millar begränsad garanti Millar Instruments, Inc. (Millar) garanterar att enheten vid försäljningstillfället till den ursprungliga köparen var fri från defekter både vad gäller material och tillverkning. Under en period på 60 dagar (ett år) från ursprungligt leveransdatum till den ursprungliga inköparen kommer Millar, kostnadsfritt och efter egen bedömning att byta ut Mikro-Tip-givaren om den funnits vara defekt vid leverans, antingen på grund av material- eller tillverkningsfel. Vår garanti täcker inte skada på produkten på grund av förändringar, felanvändning, missbruk, oaktsamhet eller olyckshändelse. Denna kateter kan inte repareras. Millar utesluter härmed alla garantier som inte anges här, vare sig uttryckta eller underförstådda enligt tillämplighet av lag, affärsförlopp, praxis inom affärslivet eller på annat sätt, inklusive men inte begränsat till någon underförstådd garanti för lämplighet eller säljbarhet. Eftersom hantering, lagring, rengöring och sterilisering av produkten, samt faktorer som har med patientdiagnos, behandling, kateteriseringsprocedurer eller andra faktorer utanför Millars kontroll, direkt påverkar produkten och de resultat som uppnås genom användning av den, är inte Millar ansvarigt för någon tillfällig förlust eller följdförlust, följdskada eller kostnad som uppstår direkt eller indirekt genom en användning av denna produkt. Användaren ska fastställa lämpligheten för användning av dessa medicinska enheter för eventuella kirurgiska eller kliniska procedurer. Därför accepterar användaren att villkoren häri gäller för dessa enheter. Komplikationer Möjliga komplikationer inkluderar men är inte begränsade till följande: Luftemboli Hematom vid punktionsstället Infektion Hjärtperforation Trombbildning Vasospasm Hjärtinfarkt Allvarlig arytmi Kärlskada Protaminreaktion Hjärtsvikt med kongestion Dödsfall Varningar Mikro-Tip-katetrar måste rengöras och steriliseras före klinisk användning. Använd endast tillsammans med CE-godkänd övervakningsutrustning som har patientisolerade ingående kretsar för både tryck- och elektrodkretsar. Rekommenderad varaktighet för alla diagnostiska procedurer är under fyra timmar. Följ lämpliga antikoagulationsprocedurer för att förhindra trombbildning. Mikro-Tip-katetrar levereras med en skyddande plastpåse över trycksensorn (-erna). Påsen ska vara på plats vid hantering. Låt inte några kroppsvätskor samlas under skyddet på kateteranslutningen. I sådana fall kan inte steriliseringen säkerställas. Försiktighetsåtgärder P-V-katetern är utformad för fem (5) kliniska användningstillfällen. Produktens förväntade livslängd har inte fastställts efter 5 användningstillfällen. Användning av Mikro-Tip-katetrar bör begränsas till specialister som har kunskap om och har utbildning i att genomföra kateteriseringsprocedurer för vilka enheten är avsedd. Iakttag försiktighet för att på så sätt förhindra perforation av eller trauma på den invändiga beklädnaden och intilliggande vävnaden för det kardiovaskulära systemet. Kontrollera om Mikro-Tip-katetern har några skador (sprickor, vridningar etc.) före all användning. Rengör Mikro-Tip-katetern omedelbart efter varje användningstillfälle (se Rengöring). Förvara Mikro-Tip-kateterar på ett mörkt, svalt och torrt ställe. Vidrör inte sensorområdet med skarpa föremål. Gör inte skarpa krökningar i katetern. Koppla loss Mikro-Tip-katetern före defibrillering eller elektrokirurgi. Undvik elektrostatisk urladdning på Mikro-Tip-sensorn. Vidrör inte sensorkomponenten medan katetern är bortkopplad från övervakningsutrustningen. 9 2

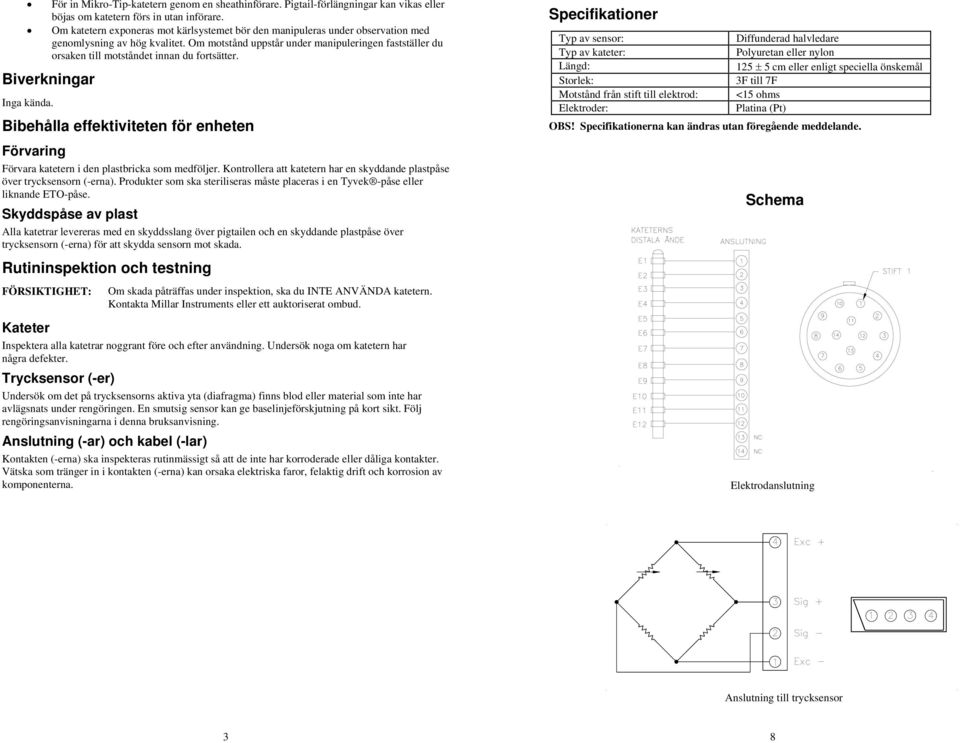

6 För in Mikro-Tip-katetern genom en sheathinförare. Pigtail-förlängningar kan vikas eller böjas om katetern förs in utan införare. Om katetern exponeras mot kärlsystemet bör den manipuleras under observation med genomlysning av hög kvalitet. Om motstånd uppstår under manipuleringen fastställer du orsaken till motståndet innan du fortsätter. Biverkningar Inga kända. Bibehålla effektiviteten för enheten Förvaring Förvara katetern i den plastbricka som medföljer. Kontrollera att katetern har en skyddande plastpåse över trycksensorn (-erna). Produkter som ska steriliseras måste placeras i en Tyvek -påse eller liknande ETO-påse. Skyddspåse av plast Alla katetrar levereras med en skyddsslang över pigtailen och en skyddande plastpåse över trycksensorn (-erna) för att skydda sensorn mot skada. Rutininspektion och testning Om skada påträffas under inspektion, ska du INTE ANVÄNDA katetern. Kontakta Millar Instruments eller ett auktoriserat ombud. Kateter Inspektera alla katetrar noggrant före och efter användning. Undersök noga om katetern har några defekter. Trycksensor (-er) Undersök om det på trycksensorns aktiva yta (diafragma) finns blod eller material som inte har avlägsnats under rengöringen. En smutsig sensor kan ge baselinjeförskjutning på kort sikt. Följ rengöringsanvisningarna i denna bruksanvisning. Anslutning (-ar) och kabel (-lar) Kontakten (-erna) ska inspekteras rutinmässigt så att de inte har korroderade eller dåliga kontakter. Vätska som tränger in i kontakten (-erna) kan orsaka elektriska faror, felaktig drift och korrosion av komponenterna. Specifikationer Typ av sensor: Diffunderad halvledare Typ av kateter: Polyuretan eller nylon Längd: 125 ± 5 cm eller enligt speciella önskemål Storlek: 3F till 7F Motstånd från stift till elektrod: <15 ohms Elektroder: Platina (Pt) OBS! Specifikationerna kan ändras utan föregående meddelande. Schema Elektrodanslutning Anslutning till trycksensor 3 8
