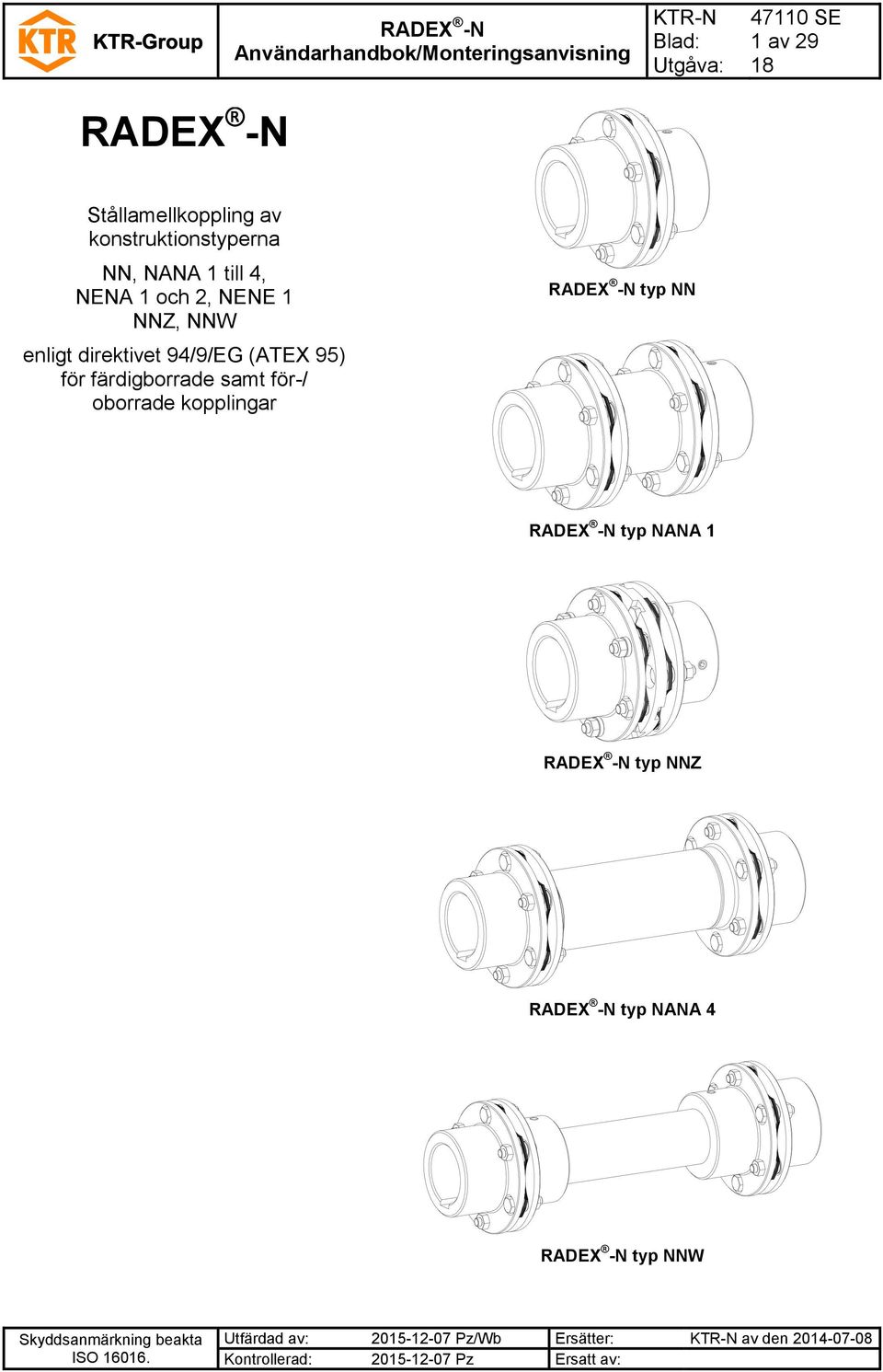

1 1 av 29 Stållamellkoppling av konstruktionstyperna NN, NANA 1 till 4, NENA 1 och 2, NENE 1 NNZ, NNW enligt direktivet 94/9/EG (ATEX 95) för färdigborrade samt för-/ oborrade kopplingar typ NN typ NANA 1 typ NNZ typ NANA 4 typ NNW

2 2 av 29 är en vridstyv, flexibel stållamellkoppling. Den kan kompensera axelförskjutningar, t.ex. beroende på värmeutvidgning mm. Innehållsförteckning 1 Tekniska data 3 2 Hänvisningar Allmänna hänvisningar Säkerhets- och hänvisningstecken Allmän riskhänvisning Ändamålsenlig användning Kopplingsdimensionering Hänvisning till EC-maskindirektivet 2006/42/EC 9 3 Förvaring, transport och förpackning Lagring Transport och förpackning 9 4 Montering Kopplingarnas komponenter Hänvisning angående färdigborrning Montering/Demontering av flänsnaven Montering/Demontering av spännringsnav Vertikalt montage/ demontage Montering/Demontering av lamellpaket, storlekar Montering av lamellpaket, storlekar och Förskjutningar - uppriktning av kopplingarna 21 5 Idrifttagning 23 6 Driftstörningar, orsaker och avhjälp 24 7 Miljö och avfallshantering Miljö Avfallshantering 25 8 Underhåll och service 25 9 Lagerhållning av reservdelar, kundtjänstadresser Bilaga A - Hänvisningar och föreskrifter för användning inom -områden Ändamålsenliga användningar inom -områden Kontrollintervall för kopplingar inom -områden Tillåtma kopplingsmaterial inom -området Markering av kopplingen för område utsatt för explosionsrisk EG-försäkran om överensstämmelse 29

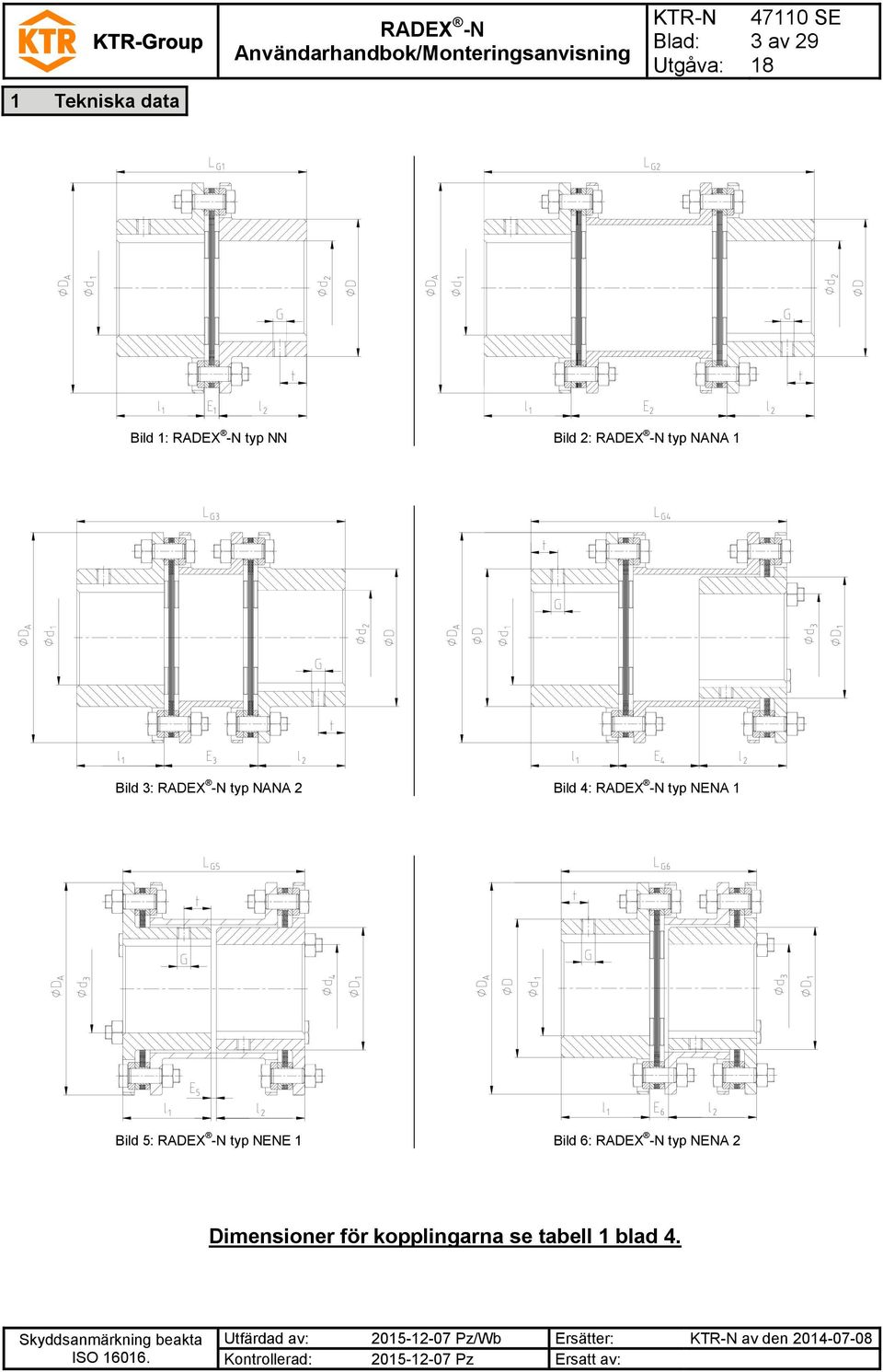

3 1 Tekniska data 3 av 29 Bild 1: typ NN Bild 2: typ NANA 1 Bild 3: typ NANA 2 Bild 4: typ NENA 1 Bild 5: typ NENE 1 Bild 6: typ NENA 2 Dimensioner för kopplingarna se tabell 1 blad 4.

4 1 Tekniska data 4 av 29 Tabell 1: Typer NN - NANA 1 - NANA 2 - NENA 1 - NENE 1 - NENA 2 Storlek max. färdigborrnin g [mm] Mått [mm] Allmänt d 1, d 2 d 3, d 4 D D 1 D A l 1, l 2 L G1 E 1 L G2 E 2 L G3 E 3 L G4 E 4 L G5 E 5 L G6 E enligt kundens krav Dimensioner för låsgänga (mått G och t) se tabell 4.

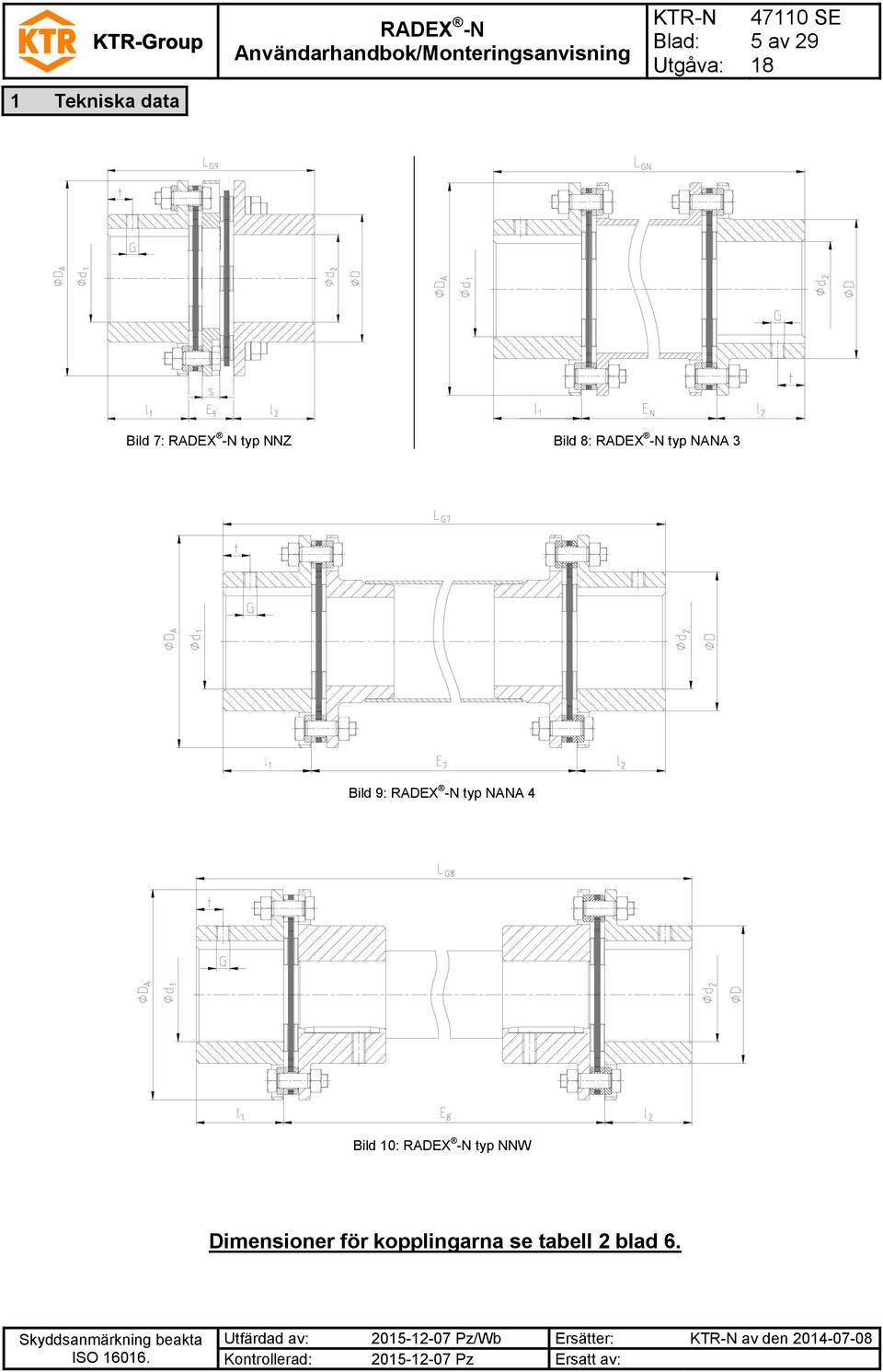

5 1 Tekniska data 5 av 29 Bild 7: typ NNZ Bild 8: typ NANA 3 Bild 9: typ NANA 4 Bild 10: typ NNW Dimensioner för kopplingarna se tabell 2 blad 6.

6 Mellanaxelmått enligt kundens uppgift Mellanaxelmått enligt kundens uppgift 1 Tekniska data 6 av 29 Tabell 2: Typer NNZ - NANA 3 - NANA 4 - NNW Storlek max. färdigborrning [mm] d 1 / d 2 Mått [mm] Allmänt D D A l 1, l 2 L G7 E 7 L G8 E 8 L G9 E 9 s Ytterligare dimensioner för typ NANA 3 (L GN och E N) se tabell 3. Dimensioner för låsgänga (mått G och t) se tabell 4. LG7 = E7 + l1 + l2 LG8 = E8 + l1 + l2 Tabell 3: Ytterligare dimensioner för typ NANA 3 Storlek L GN E N Storlek L GN E N Storlek L GN E N Enligt kundens önskemål

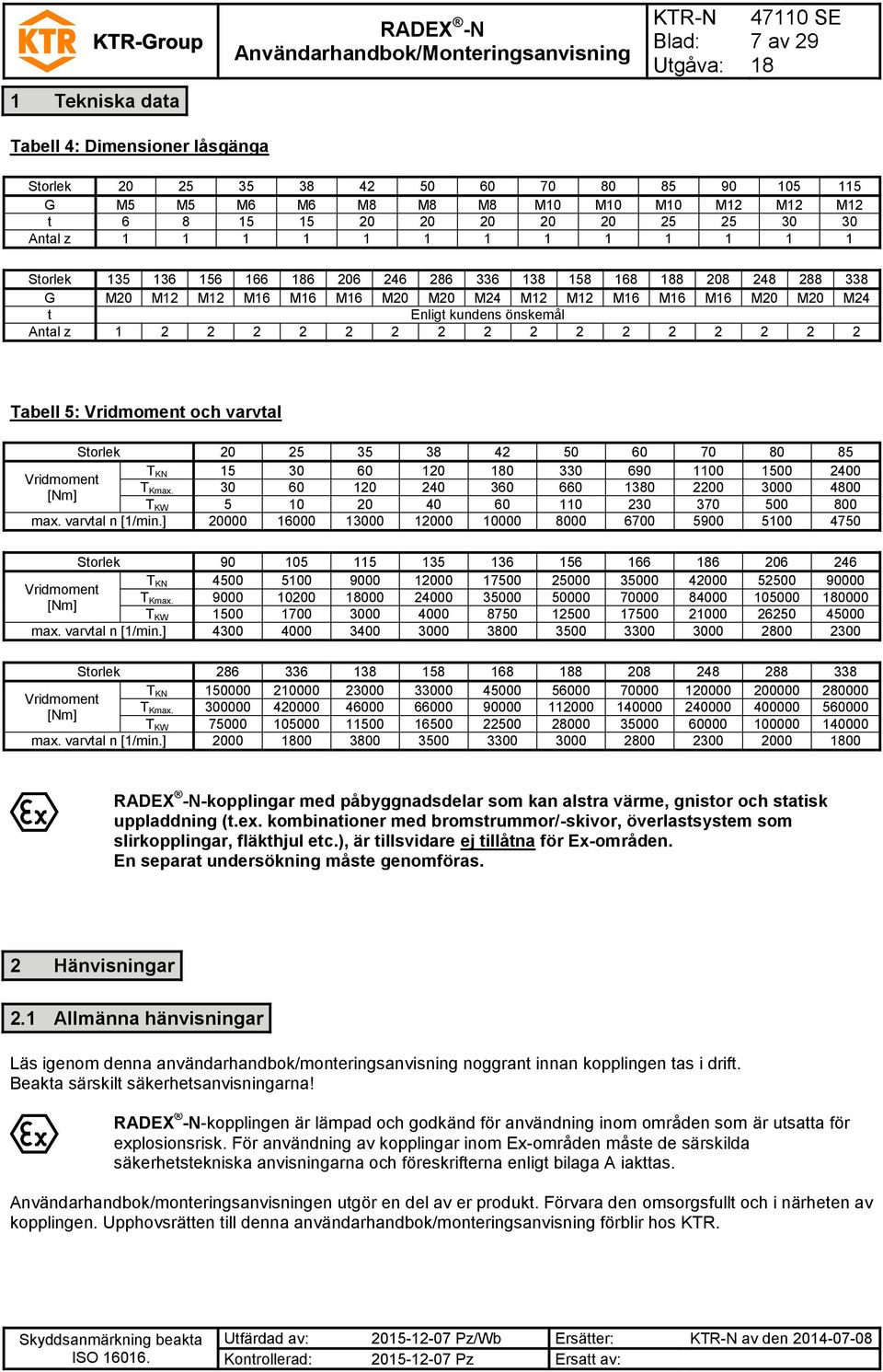

7 1 Tekniska data 7 av 29 Tabell 4: Dimensioner låsgänga Storlek G M5 M5 M6 M6 M8 M8 M8 M10 M10 M10 M12 M12 M12 t Antal z Storlek G M20 M12 M12 M16 M16 M16 M20 M20 M24 M12 M12 M16 M16 M16 M20 M20 M24 t Enligt kundens önskemål Antal z Tabell 5: Vridmoment och varvtal Storlek T KN Vridmoment T [Nm] Kmax T KW max. varvtal n [1/min.] Storlek T KN Vridmoment T [Nm] Kmax T KW max. varvtal n [1/min.] Storlek T KN Vridmoment T [Nm] Kmax T KW max. varvtal n [1/min.] kopplingar med påbyggnadsdelar som kan alstra värme, gnistor och statisk uppladdning (t.ex. kombinationer med bromstrummor/-skivor, överlastsystem som slirkopplingar, fläkthjul etc.), är tillsvidare ej tillåtna för Ex-områden. En separat undersökning måste genomföras. 2 Hänvisningar 2.1 Allmänna hänvisningar Läs igenom denna användarhandbok/monteringsanvisning noggrant innan kopplingen tas i drift. Beakta särskilt säkerhetsanvisningarna -kopplingen är lämpad och godkänd för användning inom områden som är utsatta för explosionsrisk. För användning av kopplingar inom Ex-områden måste de särskilda säkerhetstekniska anvisningarna och föreskrifterna enligt bilaga A iakttas. Användarhandbok/monteringsanvisningen utgör en del av er produkt. Förvara den omsorgsfullt och i närheten av kopplingen. Upphovsrätten till denna användarhandbok/monteringsanvisning förblir hos KTR.

8 8 av 29 2 Hänvisningar 2.2 Säkerhets- och hänvisningstecken STOP Varning vid användning i potentiellt explosiva miljöer Risk för personskador Denna symbol hänvisar till Ex-skydd i syfte att förhindra en explosion som kan ge personskador, och i värsta fall resultera i dödlig utgång. Denna symbol hänvisar till anvisningar för att förhindra kroppskador eller allvarliga kroppskador som kan resultera i dödlig utgång. Varning för produktskada Denna symbol hänvisar till anvisningar för att förebygga materiel- eller maskinskada. Allmänna hänvisningar Varning för brännskador Denna symbol hänvisar till anvisningar med syfte att förhindra omständigheter med oönskade resultat. Denna symbol hänvisar till anvisningar med syfte att förhindra brännskador på het yta vilket kan leda till lindriga eller allvarliga kroppskador. 2.3 Allmän riskhänvisning STOP Vid montering, manövrering och underhåll av kopplingen måste säkerställas att hela drivlinan är säkrad mot oavsiktlig tillkoppling. Allvarliga personskador kan uppstå genom roterande delar. Läs och följ därefter ovillkorligen nedanstående säkerhetsanvisningar. Alla arbeten med och på kopplingen ska genomföras under aspekten "Säkerheten först". Koppla ifrån drivaggregatet innan arbeten på kopplingen genomföres. Säkra drivaggregatet mot oavsiktlig tillkoppling, t.ex. genom att placera hänvisningsskyltar vid inkopplingsstället och/eller ta bort strömförsörjningens säkring. Grip ej in i kopplingens arbetsområde, när denna är i drift. Säkra kopplingen med oavsiktlig vidröring. Montera motsvarande skyddsanordningar och kåpor. 2.4 Ändamålsenlig användning Ni får endast montera, manövrera och underhålla kopplingen, om ni här läst användarhandbok/monteringsanvisningen noggrant och förstått den har motsvarande fackutbildning har auktoriserats härför av ert företag Kopplingen får endast användas motsvarande respektive tekniska data (se kapitel 1). Egenmäktiga konstruktiva förändringar av kopplingen är inte tillåtna. För härav resulterande skador övertar KTR inget ansvar. För vidareutvecklingens skull förbehåller vi oss rätten till tekniska ändringar. Den här beskrivna motsvarar aktuell teknisk utvecklingsnivå vid tryck av denna monteringsanvisning.

9 2 Hänvisningar 9 av Kopplingsdimensionering För en varaktig störningsfri drift av kopplingen måste den vara dimensionerad för det aktuella användningsfallet motsvarande dimensioneringsföreskrifterna (enligt DIN 740, del 2) (se -katalogen). Beakta det böjkritiska varvtalet vid typerna NANA 4 och NNW. Vid ändring av driftsförhållandena (effekt, varvtal, ändringar på kraft- och arbetsmaskinen) är en kontroll av kopplingens dimensionering absolut nödvändig. Var god observera att tekniska data avseende vridmoment uteslutande hänför sig till lamellpaketet. Det vridmoment som kan överföras av axel-nav-förbindelsen måste kontrolleras av beställaren och faller under hans ansvarighet. Drivenheter som är utsatta för torsionssvängningsrisk (drivenheter med periodisk torsionssvängningspåkänning) är det för en driftsäker dimensionering nödvändigt att genomföra en torsionssvängningsberäkning. Typiska drivenheter med torsionssvängningsrisk är t.ex. drivenheter med dieselmotorer, kolvpumpar, kolvkompressorer osv. Om så önskas genomför KTR kopplingsdimensioneringen och torsionssvängningsberäkningen. Vid användning i explosionsskyddade områden måste kopplingsstorleken väljas så att minst säkerheten s = 2,0 föreligger från det högsta vridmomentet för anläggningen till kopplingens märkmoment. Val av nav med spännelement Vid användning i explosionsutsatta områden måste nav med spännelement väljas så att minst drifts-faktor s = 2,0 föreligger från det högsta vridmomentet för anläggningen inkl. alla driftsparametrar till spännelementets friktionsöverföringsmoment. 2.6 Hänvisning till EC-maskindirektivet 2006/42/EC Kopplingarna som levereras av KTR bör betraktas som komponenter, inte maskiner eller delvis färdig maskiner enligt EC-maskindirektivet 2006/42/EC. Följaktligen behöver KTR inte utfärda en försäkran om inbyggnad. För mer information om säker montering, igångkörning och säker drift hänvisas till nuvarande användar / monteringsanvisning och där angivna varningar. 3 Förvaring, transport och förpackning 3.1 Lagring Kopplingarna levereras i konserverat tillstånd och kan förvaras 6-9 månader på ett torrt ställe under tak. Fuktiga förvaringsutrymmen är olämpliga. Se till att ingen kondensation uppträder. Den relativa luftfuktigheten bör ligga under 65 %. 3.2 Transport och förpackning I syfte att undvika skada eller någon form av förstörelse, använd alltid den för ändamålet korrekta lyftutrustningen. Kopplingarna är förpackade olika beroende på storlek, antal och typ av transport. Såvida inget annat överenskommits så sker förpackning enligt interna instruktioner hos KTR.

10 10 av 29 4 Montering Kopplingen levereras generellt i demonterat tillstånd. Innan monteringen påbörjas ska kopplingens allmänna tillstånd kontrolleras. 4.1 Kopplingarnas komponenter Komponenter typ NN Komponent Antal Benämning Komponent Antal Benämning 1 2 Flänsnav 1) 5 se tabell 6 Distansbussning 2 1 Lamellpaket 6 se tabell 6 Distansbricka 3 - Mellanstycke 7 se tabell 6 Sexkant-/spännmutter 4 se tabell 6 Passkruv 8 2 Gängstift DIN EN ISO ) Vid förfrågan utfört som spännringsnav (förbindelse axel-nav med friktionsöverföring) Bild 11: typ NN Komponenter typ NANA 1 till 3 - NENA 1 och 2 - NENE 1 Komponent Antal Benämning Komponent Antal Benämning 1 2 Flänsnav 1) 5 se tabell 6 Distansbussning 2 2 Lamellpaket 6 se tabell 6 Distansbricka 3 1 Mellanstycke 7 se tabell 6 Sexkant-/spännmutter 4 se tabell 6 Passkruv 8 2 Gängstift DIN EN ISO ) Vid förfrågan utfört som spännringsnav (förbindelse axel-nav med friktionsöverföring) Bild 12: typ NANA 1 (exempel)

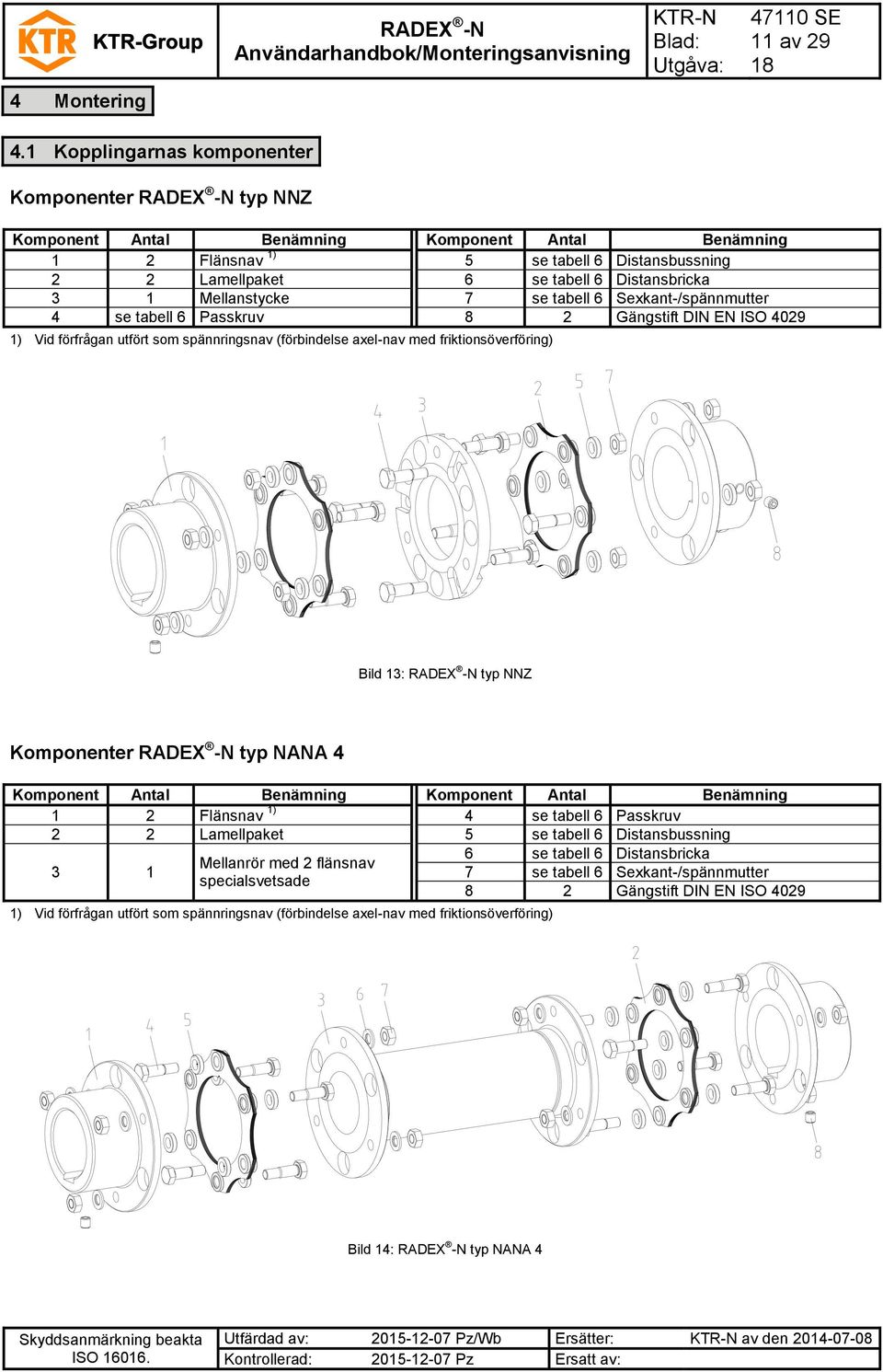

11 4 Montering 11 av Kopplingarnas komponenter Komponenter typ NNZ Komponent Antal Benämning Komponent Antal Benämning 1 2 Flänsnav 1) 5 se tabell 6 Distansbussning 2 2 Lamellpaket 6 se tabell 6 Distansbricka 3 1 Mellanstycke 7 se tabell 6 Sexkant-/spännmutter 4 se tabell 6 Passkruv 8 2 Gängstift DIN EN ISO ) Vid förfrågan utfört som spännringsnav (förbindelse axel-nav med friktionsöverföring) Bild 13: typ NNZ Komponenter typ NANA 4 Komponent Antal Benämning Komponent Antal Benämning 1 2 Flänsnav 1) 4 se tabell 6 Passkruv 2 2 Lamellpaket 5 se tabell 6 Distansbussning 3 1 Mellanrör med 2 flänsnav specialsvetsade 1) Vid förfrågan utfört som spännringsnav (förbindelse axel-nav med friktionsöverföring) 6 se tabell 6 Distansbricka 7 se tabell 6 Sexkant-/spännmutter 8 2 Gängstift DIN EN ISO 4029 Bild 14: typ NANA 4

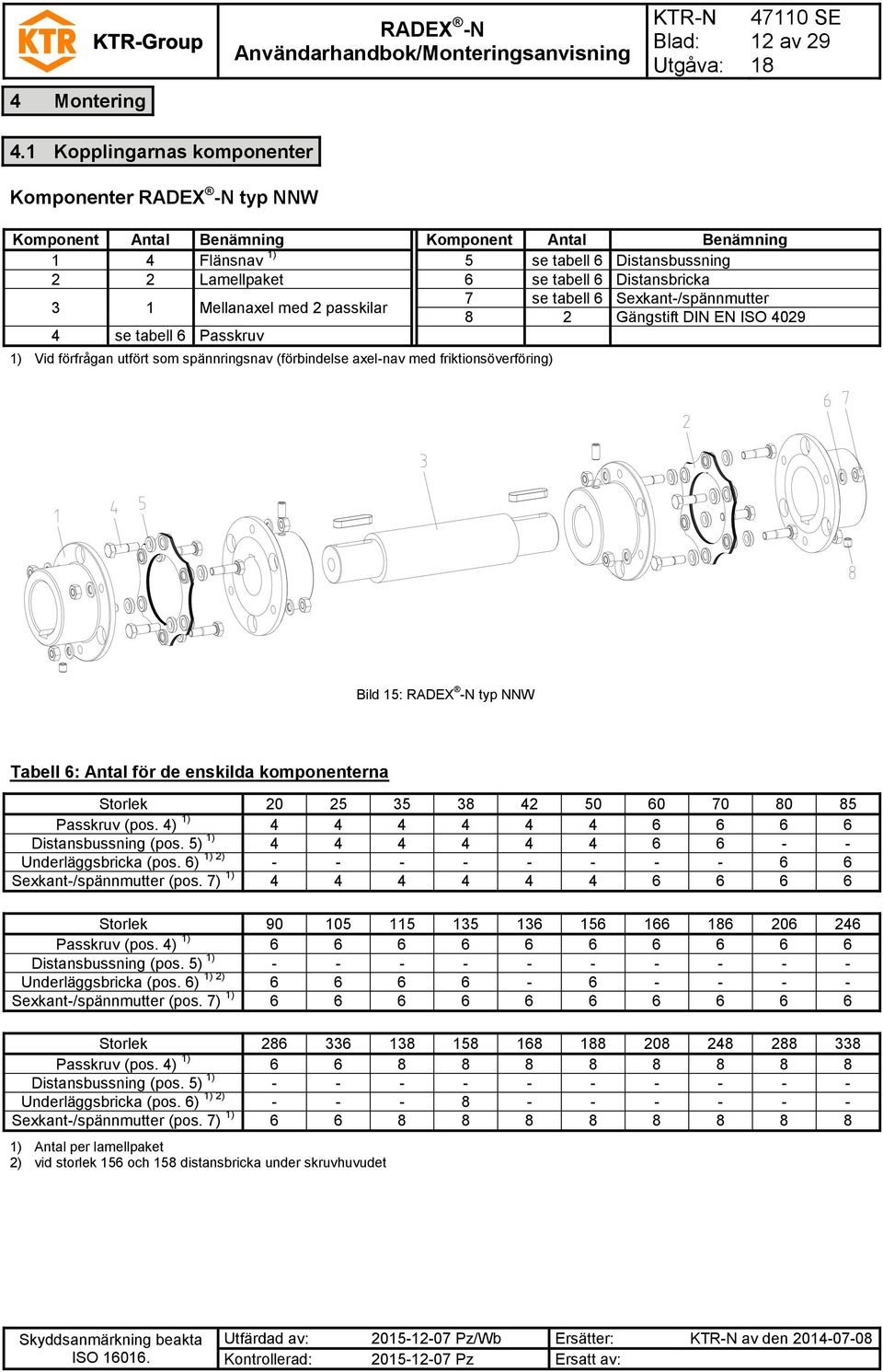

12 4 Montering 12 av Kopplingarnas komponenter Komponenter typ NNW Komponent Antal Benämning Komponent Antal Benämning 1 4 Flänsnav 1) 5 se tabell 6 Distansbussning 2 2 Lamellpaket 6 se tabell 6 Distansbricka 3 1 Mellanaxel med 2 passkilar 7 se tabell 6 Sexkant-/spännmutter 8 2 Gängstift DIN EN ISO se tabell 6 Passkruv 1) Vid förfrågan utfört som spännringsnav (förbindelse axel-nav med friktionsöverföring) Bild 15: typ NNW Tabell 6: Antal för de enskilda komponenterna Storlek Passkruv (pos. 4) 1) Distansbussning (pos. 5) 1) Underläggsbricka (pos. 6) 1) 2) Sexkant-/spännmutter (pos. 7) 1) Storlek Passkruv (pos. 4) 1) Distansbussning (pos. 5) 1) Underläggsbricka (pos. 6) 1) 2) Sexkant-/spännmutter (pos. 7) 1) Storlek Passkruv (pos. 4) 1) Distansbussning (pos. 5) 1) Underläggsbricka (pos. 6) 1) 2) Sexkant-/spännmutter (pos. 7) 1) ) Antal per lamellpaket 2) vid storlek 156 och 158 distansbricka under skruvhuvudet

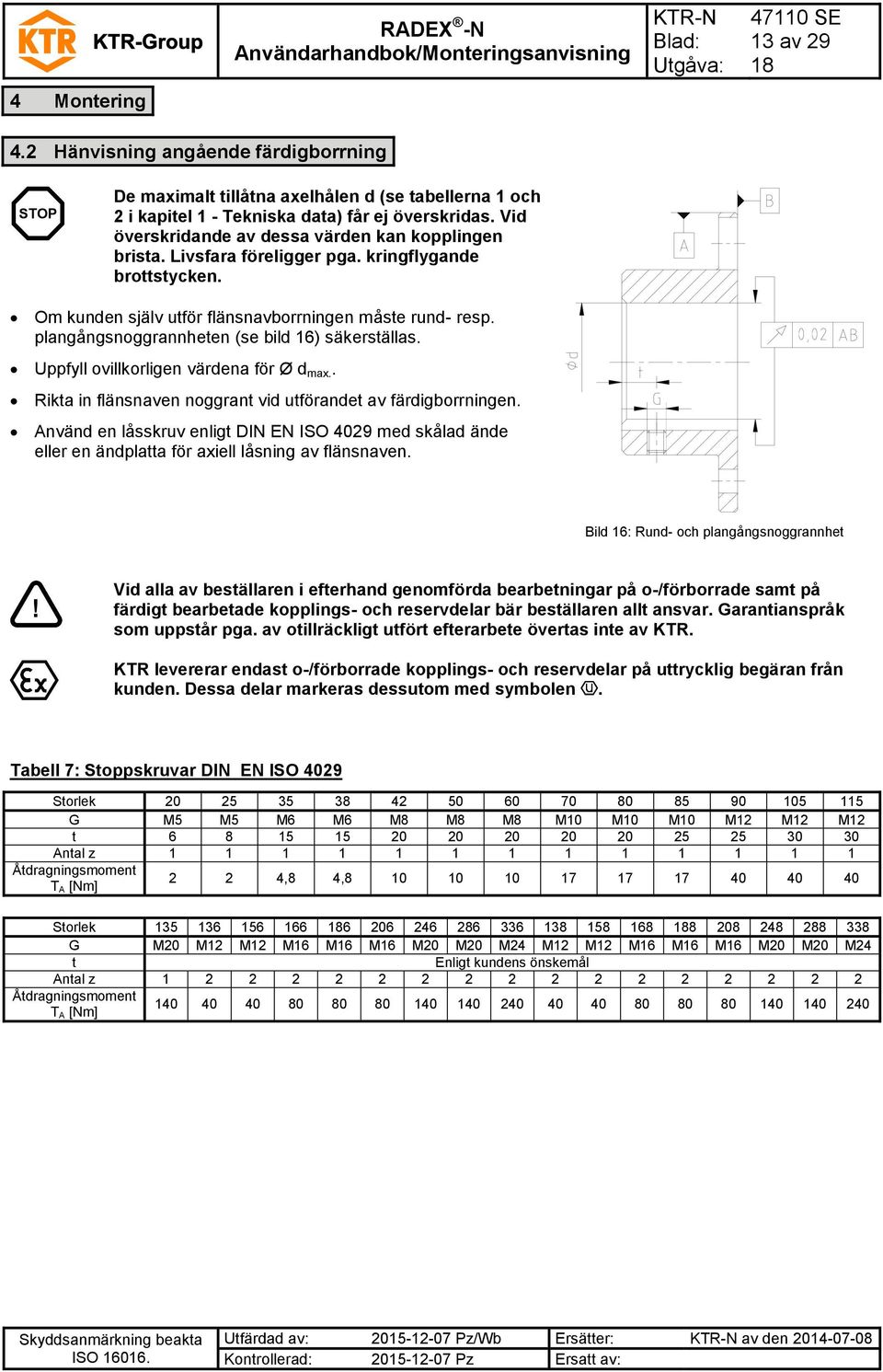

13 4 Montering 13 av Hänvisning angående färdigborrning STOP De maximalt tillåtna axelhålen d (se tabellerna 1 och 2 i kapitel 1 - Tekniska data) får ej överskridas. Vid överskridande av dessa värden kan kopplingen brista. Livsfara föreligger pga. kringflygande brottstycken. Om kunden själv utför flänsnavborrningen måste rund- resp. plangångsnoggrannheten (se bild 16) säkerställas. Uppfyll ovillkorligen värdena för Ø d max.. Rikta in flänsnaven noggrant vid utförandet av färdigborrningen. Använd en låsskruv enligt DIN EN ISO 4029 med skålad ände eller en ändplatta för axiell låsning av flänsnaven. Bild 16: Rund- och plangångsnoggrannhet Vid alla av beställaren i efterhand genomförda bearbetningar på o-/förborrade samt på färdigt bearbetade kopplings- och reservdelar bär beställaren allt ansvar. Garantianspråk som uppstår pga. av otillräckligt utfört efterarbete övertas inte av KTR. KTR levererar endast o-/förborrade kopplings- och reservdelar på uttrycklig begäran från kunden. Dessa delar markeras dessutom med symbolen. Tabell 7: Stoppskruvar DIN EN ISO 4029 Storlek G M5 M5 M6 M6 M8 M8 M8 M10 M10 M10 M12 M12 M12 t Antal z Åtdragningsmoment T A [Nm] 2 2 4,8 4, Storlek G M20 M12 M12 M16 M16 M16 M20 M20 M24 M12 M12 M16 M16 M16 M20 M20 M24 t Enligt kundens önskemål Antal z Åtdragningsmoment T A [Nm]

14 4 Montering 14 av Montering/Demontering av flänsnaven Vi rekommenderar att kontrollera måttnoggrannheten hos borrningar, axel, nav och kil före monteringen. Genom svag uppvärmning av flänsnaven (ca 80 C) är en lätt pådragning på axlarna möjlig. Beakta tändningsrisken inom områden som är utsatta för explosionsrisk. STOP Vidröring av de uppvärmda naven kan leda till brännskador. Använd skyddshandskar. Se vid monteringen till att E-måttet (se tabell 1 och 2) iakttas, så att kopplingsdelarna inte vidrör varandra under användningen. Vid ignorering kan kopplingen skadas. För den axiella inriktningen av kopplingen är måttet E-avgörande (se tabell 1 och 2). För att ställa in rätt E-mått, gör så här: Skjut på flänsnaven på axlarna på driv- och kraftuttagssidan. Flänsnavens insidor måste ligga i plan med axlarnas frontytor (se bild 17). Förskjut aggregaten axiellt tills E-måttet uppnås (se tabell 1 resp. 2). Säkra flänsnaven genom att spänna stoppskruvarna DIN EN ISO 4029 med skålad ände (se tabell 7). Vid användning inom Ex-områden skall stoppskruvar för fastsättning av naven samt alla skruvförband dessutom säkras mot att lossna, genom limning med exv. Loctite (medelfast). Bild 17: Montering av flänsnaven Demontering: STOP Personskador eller skador på maskinen kan uppstå pga. nedfallande drivkomponenter. Säkra drivkomponenterna vid demonteringen. Lossa gängstiftet i navet och vrid ur det 2-3 gängor. Dra av navet från axeln.

15 4 Montering 15 av Montering/Demontering av spännringsnav Axlarna (gäller särskilt röraxlar) måste vad gäller hållfasthet och dimensioner vara utförda så att en tillräcklig säkerhet mot plastisk deformering uppnås (ta ev. kontakt med KTR). Vi rekommenderar att kontrollera måttnoggrannheten hos borrningar och axlar före monteringen. Se vid monteringen till att E-måttet (se tabell 1 och 2) iakttas, så att kopplingsdelarna inte vidrör varandra under användningen. Vid ignorering kan kopplingen skadas. För den axiella inriktningen av kopplingen är måttet E-avgörande (se tabell 1 och 2). För att ställa in rätt E-mått, gör så här: Rengör och avfetta navborrningar och axlar och olja sedan in dem med tunnflytande olja (t.ex. Castrol 4 in 1 eller Klüber Quietsch-Ex). Oljor och fetter med molybdendisulfid eller andra högtryckstillsatser samt glidfettpastor får inte användas. Lossa spännskruvarna lätt och dra av spännringen något från navet så att spännringen ligger på löst. Skjut på spännringsnaven på axlarna på driv- och kraftuttagssidan. Spännringsnavens insidor måste ligga i plan med axlarnas frontytor (se bild ). Förskjut aggregaten axiellt tills E-måttet uppnås (se tabell 1 resp. 2). Dra åt spännskruvarna korsvis och jämnt först med 1/3 och sedan med 2/3 av det fulla åtdragningsmomentet (se tabell 8). Dra sedan åt spännskruvarna korsvis med fullt åtdragningsmoment. Upprepa proceduren tills att åtdragningsmomentet föreligger på alla skruvar. Bild : Montering av spännringsnaven

16 4 Montering 16 av Montering/Demontering av spännringsnav Tabell 8: Åtdragningsmoment för spännskruvarna Storlek Spännskruvar M5 M6 M6 M8 M8 M8 M10 M12 M12 M12 M12 M16 Åtdragningsmoment T A [Nm] 8, Efter idrifttagningen av kopplingen ska skruvarnas åtdragningsmoment kontrolleras med vanliga underhållsintervall. Val av nav med spännelement Vid användning i explosionsutsatta områden måste nav med spännelement väljas så att minst drifts-faktor s = 2,0 föreligger från det högsta vridmomentet för anläggningen inkl. alla driftsparametrar till spännelementets friktionsöverföringsmoment. Vid användning inom Ex-områden skall stoppskruvar för fastsättning av naven samt alla skruvförband dessutom säkras mot att lossna, genom limning med exv. Loctite (medelfast). Demontering: STOP Personskador eller skador på maskinen kan uppstå pga. nedfallande drivkomponenter. Säkra drivkomponenterna vid demonteringen. Lossa spännskruvarna jämnt i tur och ordning. Varje skruv får lossas endast en halv vridning per varv. Samtliga spännskruvar skall vridas ur 3-4 gängor. Avlägsna de skruvar som finner sig invid avdragargängorna och skruva i dem i härför avsedd avdragargänga fram till anliggning. Spännringen lossas genom en åtdragning av skruvarna etappvis i avdragargängorna jämnt och korsvis. Bild 19: Demontering av spännringsnav utf. 6.0 Bild 20: Demontering av spännringsnav utf. 6.5 I fall då montage sker repetativt skall navets hål och axeln rengöras och därefter smörjas med en oljefilm (t.ex. Castrol 4 in 1 eller Klüber Quietsch-EX). Detsamma gäller för de koniska ytorna på navet och klämringen. Om dessa hänvisningar ignoreras kan spännringsnavets funktion påverkas.

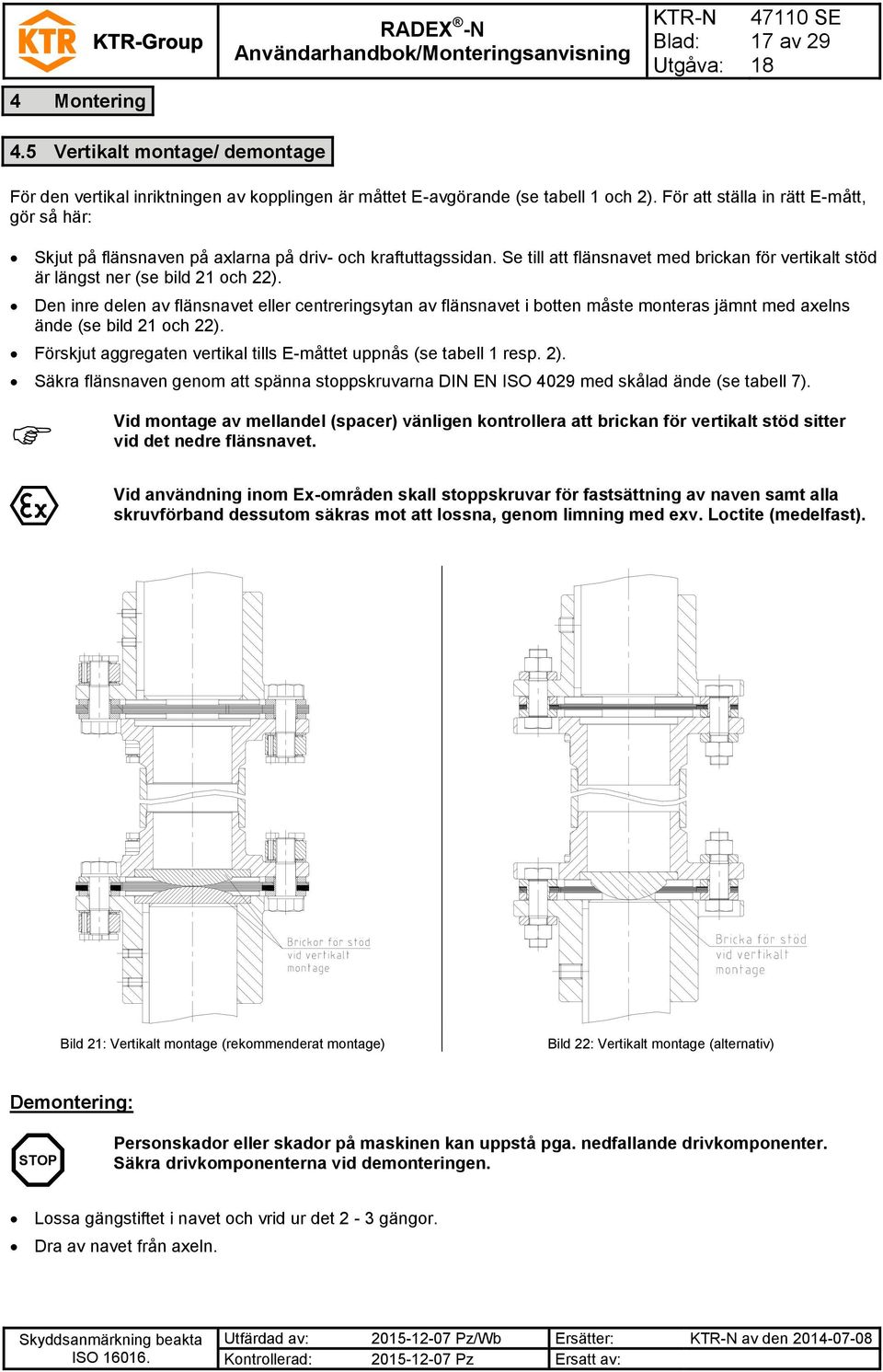

17 4 Montering 17 av Vertikalt montage/ demontage För den vertikal inriktningen av kopplingen är måttet E-avgörande (se tabell 1 och 2). För att ställa in rätt E-mått, gör så här: Skjut på flänsnaven på axlarna på driv- och kraftuttagssidan. Se till att flänsnavet med brickan för vertikalt stöd är längst ner (se bild 21 och 22). Den inre delen av flänsnavet eller centreringsytan av flänsnavet i botten måste monteras jämnt med axelns ände (se bild 21 och 22). Förskjut aggregaten vertikal tills E-måttet uppnås (se tabell 1 resp. 2). Säkra flänsnaven genom att spänna stoppskruvarna DIN EN ISO 4029 med skålad ände (se tabell 7). Vid montage av mellandel (spacer) vänligen kontrollera att brickan för vertikalt stöd sitter vid det nedre flänsnavet. Vid användning inom Ex-områden skall stoppskruvar för fastsättning av naven samt alla skruvförband dessutom säkras mot att lossna, genom limning med exv. Loctite (medelfast). Bild 21: Vertikalt montage (rekommenderat montage) Bild 22: Vertikalt montage (alternativ) Demontering: STOP Personskador eller skador på maskinen kan uppstå pga. nedfallande drivkomponenter. Säkra drivkomponenterna vid demonteringen. Lossa gängstiftet i navet och vrid ur det 2-3 gängor. Dra av navet från axeln.

18 4 Montering av Montering/Demontering av lamellpaket, storlekar Vid monteringen måste man se till att lamellpaketen byggs in i axiell riktning och utan spänningar. Vid ignorering kan kopplingen skadas. Rengör och avfetta kontaktytorna i skruvkopplingarna i flänsnav, lamellpaket och mellanstycke. Sätt i lamellpaket och mellanstycke (se bild 23 och 24). Vid typ NN motsvarande 1 lamellpaket (mellanstycke bortfaller). Skruva först fast delarna endast med handkraft, varvid passkruvarna skall monteras växelvis (se bild 23 resp. 24). Dra åt sexkantmuttrarna i tur och ordning och i flera omgångar fram till de i tabell 11 angivna åtdragningsmomenten. Säkra därvid passkruven mot förvridning. Lamellpaket Bild 23: Montering av lamellpaket, storlekar Tabell 9: Lamellpaket Bild 24: Montering av lamellpaket, storlekar Storlek Hålcirkel-Ø D Demontering: STOP Personskador eller skador på maskinen kan uppstå pga. nedfallande drivkomponenter. Säkra drivkomponenterna vid demonteringen. Skruva ur sexkantmuttrar och ta bort dessa tillsammans med skruv och bricka. Lyft bort lamellpaketen.

19 4 Montering 19 av Montering av lamellpaket, storlekar och Vid monteringen måste man se till att lamellpaketen byggs in i axiell riktning och utan spänningar. Vid ignorering kan kopplingen skadas. Rengör och avfetta kontaktytorna i skruvkopplingarna i flänsnav, lamellpaket och mellanstycke samt gängan till spännmutter och passkruv. Sätt i lamellpaket och mellanstycke (se bild 25). Vid typ NN motsvarande 1 lamellpaket (mellanstycke bortfaller). Skruva först fast delarna endast med handkraft, varvid passkruvarna skall monteras växelvis (se bild 25). Vid storlek 156 och 158 skall en distansbricka användas under skruvhuvudet. Tryckskruvarna i spännmuttern får inte sticka ut på trycksidan (se bild 26). Alla komponenter måste ligga på varandra utan spalt. Dra sedan tillbaka spännmuttern tills att en spalt på 1-2 mm föreligger (se bild 26). Dra åt för hand de tryckskruvar som är markerade i bild 28. Dra åt dessa skruvar (se bild 28) med det halva åtdragningsmomentet enligt tabell 11 och sedan med fullt åtdragningsmoment enligt tabell 11. Dra nu åt alla tryckskruvar i tur och ordning och i flera omgångar tills att alla skruvar uppvisar fullt åtdragningsmoment (bild 29). Efter monteringen får tryckskruvarna inte ligga an med huvudytan (bild 27). Montera alla spännmuttrar enligt förfarandet. Lamellpaket Bild 25: Montering av lamellpaket, storlekar och Bild 26 Bild 27

20 4 Montering 20 av Montering av lamellpaket, storlekar och indelning 9-indelning 10-indelning 11-indelning Bild 28: Åtdragning av tryckskruvarna 8-indelning 9-indelning 10-indelning 11-indelning Bild 29: Åtdragning av tryckskruvarna (i tur och ordning) Tabell 10: Storlek 136 / / / / / / / / 338 Hålcirkel-Ø D Demontering: STOP Personskador eller skador på maskinen kan uppstå pga. nedfallande drivkomponenter. Säkra drivkomponenterna vid demonteringen. Lossa spännmutterns tryckskruvar i flera omgångar med ett kvarts varv vardera tills att alla skruvar är trycklösa. Enskilda tryckskruvar får aldrig någonsin avlastas och vridas ur helt. Vrid ned spännmuttrarna och avlägsna brickorna. Lyft bort lamellpaketen.

21 4 Montering 21 av Åtdragningsmoment för skruvkopplingarna i lamellpaketet Tabell 11: Åtdragningsmoment för skruvkopplingarna i lamellpaketet Storlek Mått G 1 [mm] M5 M6 M6 M8 M8 M10 M8 Åtdragningsmoment T A [Nm] 8, Storlek M Mått G 1 [mm] M10 M10 M12 M16 M16 M20 M24 Åtdragningsmoment T A [Nm] / 156 / 166 / 6 / 206 / 246 / 286 / 336 / Storlek Mått G 1 [mm] M24 M27 M27 M27 M30 M36 M42 M48 10 x 11 x Mått G 2 [mm] 8 x M8 9 x M8 9 x M8 9 x M8 8 x M10 8 x M12 M12 M12 Tryckskruv G åtdragningsmoment T A [Nm] Efter idrifttagningen av kopplingen ska skruvkopplingarnas åtdragningsmoment kontrolleras med vanliga underhållsintervall. 4.9 Förskjutningar - uppriktning av kopplingarna I tabell 12 angivna förskjutningsvärden ger säkerhet, för att kompensera för påverkan utifrån som t.ex. värmeutvidgningar eller fundamentsänkningar. För att säkerställa en lång livslängd hos kopplingen och undvika risker vid användning inom Ex-områden, måste axeltapparna riktas in exakt. Iaktta ovillkorligen de angivna förskjutningsvärdena (se tabell 12). Kopplingen skadas vid överskridning av värdena. Ju noggrannare kopplingen riktas upp, desto längre är dess livslängd. Vid användning inom Ex-områden för explosionsgrupp IIC (beteckning II 2GD c IIC T X) är endast hälften av förskjutningsvärdena (se tabell 12) tillåtna Observera: I tabell 12 angivna förskjutningsvärden är maximalvärden, som inte får uppträda samtidigt. Vid samtidig radial-, axial- och vinkelförskjutning skall dessa värden minskas (se bild 31). Kontrollera med mätklocka, linjal eller tolk att de tillåtna förskjutningsvärdena enligt tabell 12 ej överskrids. Vinkelförskjutningar Radiella förskjutningar Axiella förskjutningar Bild 30: Förskjutningar

22 Kr = tan Kw x (E2 - E1) Kr = tan Kw x (E3 - E1) 4 Montering 22 av Förskjutningar - uppriktning av kopplingarna Exempel för de i bild 31 angivna förskjutningskombinationerna: Exempel 1: K r = 10% K w = 80% K a = 10% Bild 31: Förskjutningskombinationer Exempel 2: K r = 30% K w = 30% K a = 40% K totalt = K a + K r + K w 100 % Tabell 12: Förskjutningsvärden Storlek Typ NN K a [mm], (axiell) Typ NANA1/NANA2 K a [mm], (axiell) Typ NN K r [mm], (radiell) Typ NANA1 K r [mm], (radiell) Typ NANA2 K r [mm], (radiell) Typ NN/NANA1/NANA2 K w [ ], (vinkel) 1) 20 0,60 1,2-0,5 0,1 1,0 25 0,80 1,6-0,5 0,2 1,0 35 1,00 2,0-0,5 0,2 1,0 38 1,20 2,4-0,6 0,3 1,0 42 1,40 2,8-0,6 0,3 1,0 50 1,60 3,2-0,8 0,4 1,0 60 1,00 2,0-1,7 1,0 1,0 70 1,10 2,2-2,1 1,2 1,0 80 1,30 2,6-2,5 1,5 1,0 85 1,30 2,6-2,5 1,5 1,0 90 1,00 2,0-2,0 1,4 1, ,20 2,4-2,5 1,6 1, ,40 2,8-2,0 1,3 1, ,75 3,5-4,0-1, ,85 3,7-0, ,10 4,2-0, ,25 4,5-0,7 6 2,40 4,8-0, ,60 5,2-0, ,00 6,0-0, ,35 6,7-0, ,75 7,5-0, ,30 2,6-0, ,40 2,8-0, ,50 3,0-0,5 8 1,60 3,2-0, ,75 3,5-0, ,00 4,0-0, ,25 4,5-0, ,50 5,0-0,5 1) per lamellpaket

23 5 Idrifttagning 23 av 29 Före idrifttagning av kopplingen ska åtdragningen av gängstiften i flänsnaven kontrolleras, kontrollera även inriktningen och avståndsmåttet E och korrigera vid behov samt kontrollera alla skruvförband - allt efter kopplingens utförande - avseende de föreskrivna åtdragningsvridmomenten. Vid användning inom Ex-områden ska gängstiften för fastsättning av flänsnaven samt alla skruvförband dessutom säkras mot att lossna, t.ex. genom limning med Loctite (medelfast). Till slut ska kopplingens skydd mot oavsiktlig vidröring monteras. Kåpan måste vara elektriskt ledande och integreras i potentialutjämningen. Som förbindelseelement mellan pump och elmotor är pumphållare av aluminium (magnesiumandel under 7,5 %) och dämpningsringar (NBR) tillåtna. Kåpan får endast tas av vid stillestånd. Under drift ska kopplingen observeras avseende förändrade driftsljud uppträdande vibrationer. Vid användning av kopplingarna i områden med dammexplosionsrisk samt inom bergsbruk, måste användaren säkerställa att inga farliga mängder damm samlas mellan kåpan och kopplingen. Kopplingen får inte gå i en mängd av damm. För kåpor med ej slutna öppningar på ovansidan bör inga lättmetaller användas vid drift av kopplingarna enligt apparatgrupp II (i möjligaste mån av rostfritt stål). Vid drift av kopplingarna inom bergsbruk (apparatgrupp I M2) får kåpan inte bestå av lättmetall, den måste dessutom vara konstruerad för högre mekaniska belastningar än vid användning enligt apparatgrupp II. Minimiavståndet "Sr" mellan skyddsanordningen och roterande delar måste minst motsvara nedan angivna värden. Om skyddsanordningen utförs som kåpa, så kan med hänsyn till explosionsskyddet regelbundna öppningar anordnas, som inte får överskrida följande mått: Öppningar Kåpa [mm] Ovansidan Sidodelar Avbstånd "Sr" Cirkelformad - max. diameter Rektangulär - max. sidolängd Rak eller böjd slits - max. sidolängd/-höjd inte tillåtet 8 20 Om oregelbundenheter upptäcks vid drift av kopplingen ska drivenheten genast kopplas från. Störningens orsak ska undersökas enligt tabellen "Driftsstörningar" och om möjligt avhjälpas i enlighet med förslagen. Angivna möjliga störningar kan endast utgöra ledtrådar. För en felsökning ska hänsyn tas till alla driftsfaktorer och maskinkomponenter. Kopplingsbeläggning: Om belagda (grunderade, lackerade,...) kopplingar används inom Ex-områden, så ska hänsyn tas till kraven på ledningsförmågan och skikttjockleken. Vid färgskikt upp till 200 μm är ingen elektrostatisk uppladdning att vänta. Flera skikt med skikttjocklekar över 200 μm är inte tillåtna för explosionsgrupp IIC.

24 6 Driftstörningar, orsaker och avhjälp 24 av 29 Nedan nämnda fel kan leda till en felaktig användning av -kopplingen. Förutom redan nämnda bestämmelser i denna användarhandbok och montageanvisning, måste säkerställas att dessa fel undviks. Angivna störningar kan endast utgöra ledtrådar för felsökningen. Vid felsökningen ska generellt även hänsyn tas till närbelägna komponenter. Kopplingen kan bli en tändkälla genom felaktig användning. EG-direktivet 94/9/EG kräver särskild omsorgsfullhet av tillverkaren och användaren. Allmänna fel som leder till felaktig användning: Viktiga data för dimensionering av kopplingen vidarebefordras ej. Hänsyn har ej tagits till beräkningen av axel-nav-förbindningen. Kopplingsdelar med transportskador monteras. Den tillåtna temperaturen överskrids vid varm montering av naven. Passningen hos de delar som ska monteras är ej avstämda till varandra. Åtdragningsmoment under-/överskrides. Komponenter förväxlas/kombineras otillåtet. Felaktig resp. inget lamellpaket läggs in i kopplingen. Inga original-ktr-delar (främmande komponenter) används. : Den använda kopplingen/det använda kopplingsskyddet är inte lämpligt för drift inom Ex-områden resp. enligt EG-direktivet 94/9/EG. Underhållsintervallen har ej iakttagits. Störningar Ändring av driftsljuden och/eller uppträdande vibrationer Brott på stållamellpaketet Orsaker Uppriktningsfel Lösa passkruvar, låg mikrofriktion under skruvhuvudet och i stållamellpaketet Skruvarna till det axiella flänsnavlåset är lösa Brott på stållamellpaketet pga. hög slagenergi/överbelastn ing Driftsparametrarna motsvarar ej kopplingens prestanda Riskhänvisningar för Ex-områden inga Tändrisk genom gnistbildning inga Tändrisk genom gnistbildning Avhjälp 1) Ta anläggningen ur drift 2) Åtgärda anledningen för uppriktningsfelet (t.ex. lösa fundamentskruvar, brott på motorfästet, värmeutvidgning hos anläggningskomponenter, förändring av kopplingens inbyggnadsmått "E") 3) Slitagekontroll se under punkt "Kontroll" 1) Ta anläggningen ur drift 2) Kontrollera kopplingens delar, byt ut skadade delar 3) Dra åt passkruvarna till angivet åtdragningsmoment 4) Kontrollera uppriktningen, korrigera vid behov 1) Ta anläggningen ur drift 2) Kontrollera kopplingens uppriktning 3) Dra åt skruvarna för låsning av flänsnaven och säkra dem mot att lossna 4) Slitagekontroll se under punkt "Kontroll" 1) Ta anläggningen ur drift 2) Demontera kopplingen, ta bort rester av stållamellpaketen 3) Kontrollera kopplingens delar, byt ut skadade delar 4) Sätt i stållamellpaketen, montera kopplingens delar 5) Undersök anledningen för överbelastningen 1) Ta anläggningen ur drift 2) Kontrollera driftsparametrarna, välj en större koppling (ta hänsyn till inbyggnadsplatsen) 3) Montera ny kopplingsstorlek 4) Kontrollera uppriktningen

25 6 Driftstörningar, orsaker och avhjälp 25 av 29 Störningar Brott på stållamellpaketet Sprickor/brott på stållamellpaketen/fäst skruvarna Orsaker Felaktig manövrering av anläggningsenheten Vibrationer hos drivenheten Riskhänvisningar för Ex-områden Tändrisk genom gnistbildning Avhjälp 1) Ta anläggningen ur drift 2) Demontera kopplingen, ta bort rester av stållamellpaketen 3) Kontrollera kopplingens delar, byt ut skadade delar 4) Sätt i stållamellpaketen, montera kopplingens delar 5) Informera och utbilda driftspersonalen 1) Ta anläggningen ur drift 2) Demontera kopplingen, ta bort rester av stållamellpaketen 3) Kontrollera kopplingens delar, byt ut skadade delar 4) Sätt i stållamellpaketen, montera kopplingens delar 5) Kontrollera uppriktningen, korrigera vid behov 6) Ta reda på vibrationsorsaken Vid drift med defekta lamellpaket (se kapitel 10.1) och påföljande kontakt av metalldelar är en korrekt drift enligt Ex-skyddet resp. EG-direktivet 94/9/EG ej säkerställd. 7 Miljö och avfallshantering 7.1 Miljö Med hänsyn till miljön följer våra produkter kraven enligt direktiv EC 1907/2006 (REACH). Ett ämne som finns listat i REACH SVHC med otillåten koncentration används inte i våra produkter. 7.2 Avfallshantering Med syfte att skydda vår miljö ber vi er vänligen att då förpackning och produkt har tjänat ut sitt syfte lämna dessa till behandling enligt gällande krav och lagar för respektive artikel och land. Alla kopplingskomponenter är i metall. All metall ska rengöras och sorteras som metallskrot. 8 Underhåll och service är en koppling med låg serviceintensitet. Vi rekommenderar att utföra en okulär inspektion av kopplingen åtminstone en gång per år. Kontrollera noga tillståndet på lamellpaketen, uppriktningen samt anslutningen av skruvarna. Då maskinens lagring på dess drivande resp drivna sidor slits och får sättningar efter belastning, kontrollera uppriktningen av kopplingen och, om nödvändigt, gör en ny uppriktning. Om ett enskilt lamellpaket är trasigt, byt samtliga lamellpaket i kopplingen. Kopplingens samtliga delar ska inspekteras för eventuella skador. Skruvanslutningarna inspekteras ockulärt. Efter driftsättning av kopplingen ska åtdragningsmomentet på skruvarna till lamellpaketen inspekteras vid de inlagda serviceintervallen. Vid installation i farliga miljöer, vänligen läs noga avsnitt 10.2 Hänvisningar och föreskrifter för användning inom -områden.

26 9 Lagerhållning av reservdelar, kundtjänstadresser 26 av 29 Lagerhållning av viktiga reservdelar på användningsstället är en grundförutsättning för att säkerställa kopplingens driftssäkerhet. Er KTR-partners kontaktadresser för reservdelar/beställningar framgår av KTR-hemsidan under Vid användning av reservdelar och tillbehör, som ej levererats av KTR, och för härigenom uppstående skador övertar KTR inget ansvar resp. ingen garanti. 10 Bilaga A Hänvisningar och föreskrifter för användning inom -områden Typer NN, NANA 1 till 5, NENA 1 och 2, NENE 1, NNZ, NNW, MK med standard flänsnav liksom montage av KTR spännmutter. endast med mellanstycke av stål Ändamålsenliga användningar inom -områden -Användningsvillkor -kopplingarna är lämpliga för användning enligt EG-direktivet 94/9/EG. 1. Industri (förutom bergsbruk) Apparatgrupp II enligt kategori 2 och 3 (Kopplingen är inte godkänd för apparatkategori 1) Ämnesgrupp G (gaser, dimmor, ångor), zon 1 och 2 (Kopplingen är inte godkänd för zon 0) Ämnesgrupp D (damm), zon 21 och 22 (Kopplingen är inte godkänd för zon 20) Explosionsgrupp IIC (Explosionsgrupp IIA och IIB ingår i IIC) Temperaturklass: Temperaturklass Omgivnings- resp. användningstemperatur T a max. yttemperatur T2, T1-30 C till+ 280 C 1) C 2) T3-30 C till C C 2) T4-30 C till C C 2) T5-30 C till + 90 C C T6-30 C till + 75 C + 85 C Förklaring: De maximala yttemperaturerna framgår av respektive maximalt tillåtna omgivnings- resp. användningstemperatur T a och den maximala temperaturökningen T på 10 K. 1) Omgivnings- resp. användningstemperaturen T a är begränsad till C genom den tillåtna temperaturen för permanentdrift. 2) Den maximala yttemperaturen på C gäller även för användning inom områden som är utsatta för dammexplosionsrisk. 2. Bergsbruk Apparatgrupp I enligt kategori M2 (Kopplingen är inte godkänd för apparatkategori M1). Tillåten omgivningstemperatur - 30 C till C.

27 10 Bilaga A 27 av 29 Hänvisningar och föreskrifter för användning inom -områden 10.2 Kontrollintervall för kopplingar inom -områden Explosionsgrupp 3G 3D II 2GD c IIB T1, T2, T3, T4, T5, T6 II 2GD c IIC T1, T2, T3, T4, T5, T6 Kontrollintervall För kopplingar som faller under kategori 3G eller 3D, gäller den för normal drift vanliga användarhandboken och montageanvisningen. Kopplingarna är fria från tändkällor vid normal drift, vilken ska läggas till grund för tändriskanalysen. Hänsyn måste endast tas den kopplingstypberoende temperaturökningen genom egenuppvärmning: för : T = 10 K En kontroll av torsionstoleransen och en okulär kontroll av lamellpaketen ska genomföras första gången driftstimmar efter idrifttagningen av kopplingen, dock senast efter 6 månader. Om oväsentligt eller inget slitage alls upptäcks på lamellpaketen vid denna första inspektion, så kan - vid oförändrade driftsparametrar - följande inspektioner genomföras efter respektive driftstimmar, dock senast efter månader. Om ett ökat slitage upptäcks vid den första inspektionen, varefter redan ett utbyte av lamellpaketen vore lämpligt, ska - såvitt möjligt - orsaken undersökas enligt tabellen "Driftsstörningar". Underhållsintervallen måste då ovillkorligen anpassas till de ändrade driftsparametrarna. En kontroll av torsionstoleransen och en okulär kontroll av lamellpaketen ska genomföras första gången driftstimmar efter idrifttagningen av kopplingen, dock senast efter 3 månader. Om oväsentligt eller inget slitage alls upptäcks på lamellpaketen vid denna första inspektion, så kan - vid oförändrade driftsparametrar - följande inspektioner genomföras efter respektive driftstimmar, dock senast efter 12 månader. Om ett ökat slitage upptäcks vid den första inspektionen, varefter redan ett utbyte av lamellpaketen vore lämpligt, ska - såvitt möjligt - orsaken undersökas enligt tabellen "Driftsstörningar". Underhållsintervallen måste då ovillkorligen anpassas till de ändrade driftsparametrarna. Bild 32: typ NANA 1

28 10 Bilaga A 28 av 29 Hänvisningar och föreskrifter för användning inom -områden 10.3 Tillåtma kopplingsmaterial inom -området I explosionsgrupperna IIB och IIC får följande material kombineras: Stål Rostfritt stål Aluminium som kopplingsmaterial är generellt uteslutet för Ex-områden Markering av kopplingen för område utsatt för explosionsrisk Kopplingar för användning inom Ex-områden skall märkas för respektive tillåtna användningsvillkor på minst en komponent komplett och på övriga komponenter genom ett -tecken på navets ytterdiameter eller på framsidan. Die Lamellpaketen är inte märkta. Kortfattad märkning: (standard) Komplett märkning: II 2GD c IIC T X/I M2 c X II 2G c IIC T6, T5, T4, T3 resp. T2-30 C T a + 75 C, + 90 C, C, C resp C II 2D c T 110 C - 30 C T a C/I M2 c - 30 C T a C Märkningen med explosionsgruppen IIC omfattar även explosionsgrupperna IIA och IIB. Om förutom -märkningen, symbolen har stämplats, så har kopplingsdelen levererats o- eller förborrad av KTR.

29 10 Bilaga A 29 av 29 Hänvisningar och föreskrifter för användning inom -områden 10.5 EG-försäkran om överensstämmelse EG-Försäkran om överensstämmelse enligt EG-direktivet 94/9/EG av den och med de för dess förverkligande utfärdade lagstadgade föreskrifter Tillverkaren - KTR Kupplungstechnik GmbH, D Rheine - försäkrar att de i denna användarhandbok/monteringsanvisning beskrivna, explosionsskyddat utförda stållamellkopplingar är apparater i enlighet med artikel 1 (3) a) i direktivet 94/9/EG och uppfyller de grundläggande säkerhets- och hälsokraven enligt bilaga II till direktivet 94/9/EG. De angivna kopplingar överensstämmer med specifikationerna i följande standarder / riktlinjer: DIN EN DIN EN DIN EN DIN EN stållamellkoppling följer direktiven enligt specifikation i 94/9/EC. Ett eller flera direktiv omnämda i motsvarande EC certifikat IBExU02ATEXB005_05 X är i delar ersatta av uppdaterad version. I egenskap av tillverkare förklarar KTR Kupplungstechnik GmbH överensstämmelse även med kraven i de nya utgåvorna av standarderna för den nämnda produkten. Motsvarande artikel 8 (1) b) ii) i direktivet 94/9/EG har den tekniska dokumentationen deponerats på angivet ställe: IBExU Institut für Sicherheitstechnik GmbH Fuchsmühlenweg Freiberg Rheine, e. u. e. u. Ort Datum Reinhard Wibbeling Reiner Banemann Konstruktion /F&U Produktchef
