1 Multiline och progressiva system Produktkatalog Produktivitet blir alltmer viktigt i dagens globala ekonomi. Rätt smörjning ökar gångtider och förenklar underhållsrutiner

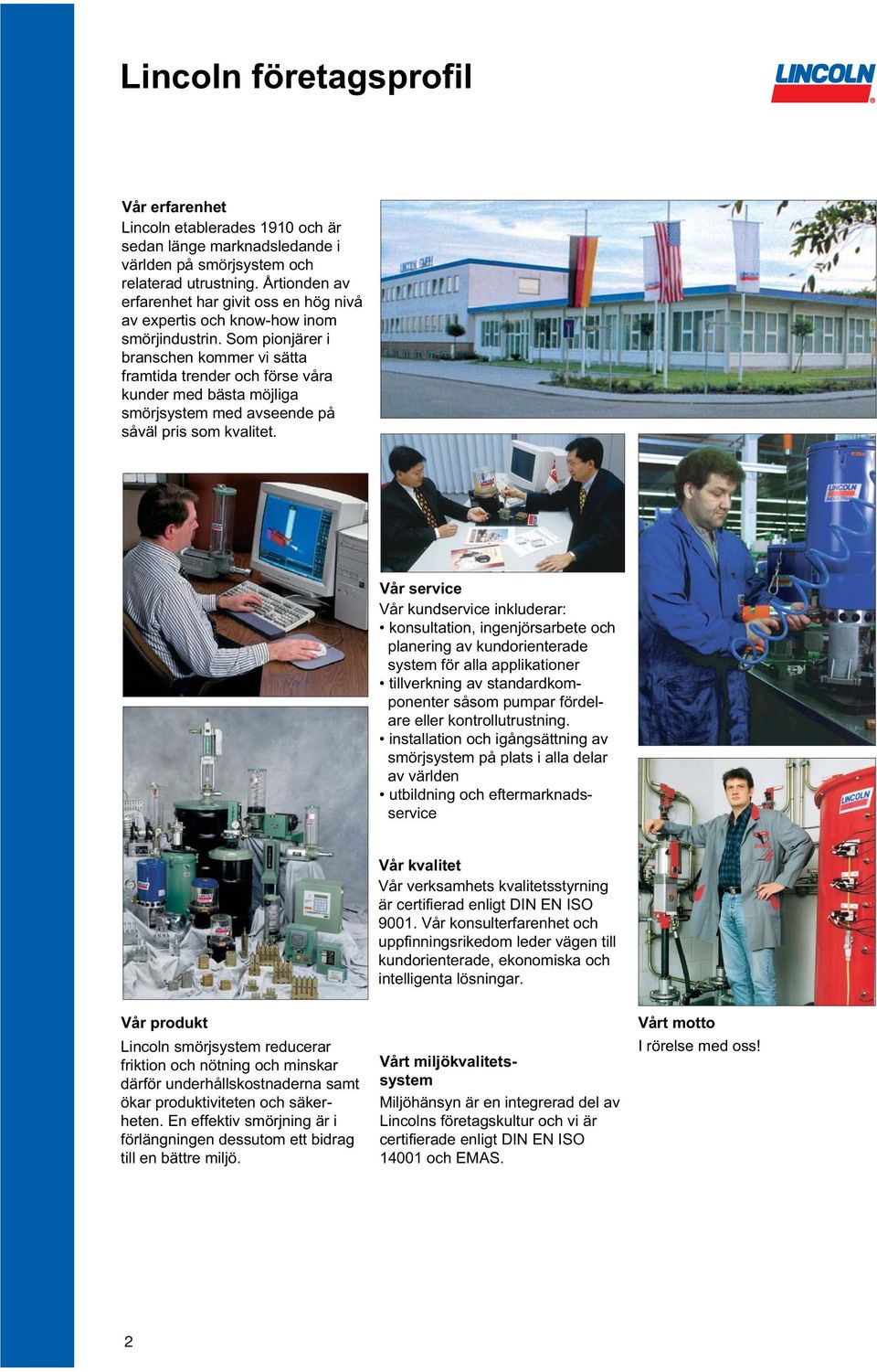

2 Lincoln företagsprofil Vår erfarenhet Lincoln etablerades 1910 och är sedan länge marknadsledande i världen på smörjsystem och relaterad utrustning. Årtionden av erfarenhet har givit oss en hög nivå av expertis och know-how inom smörjindustrin. Som pionjärer i branschen kommer vi sätta framtida trender och förse våra kunder med bästa möjliga smörjsystem med avseende på såväl pris som kvalitet. Vår service Vår kundservice inkluderar: konsultation, ingenjörsarbete och planering av kundorienterade system för alla applikationer tillverkning av standardkomponenter såsom pumpar fördelare eller kontrollutrustning. installation och igångsättning av smörjsystem på plats i alla delar av världen utbildning och eftermarknadsservice Vår kvalitet Vår verksamhets kvalitetsstyrning är certifierad enligt DIN EN ISO Vår konsulterfarenhet och uppfinningsrikedom leder vägen till kundorienterade, ekonomiska och intelligenta lösningar. Vår produkt Lincoln smörjsystem reducerar friktion och nötning och minskar därför underhållskostnaderna samt ökar produktiviteten och säkerheten. En effektiv smörjning är i förlängningen dessutom ett bidrag till en bättre miljö. Vårt miljökvalitetssystem Miljöhänsyn är en integrerad del av Lincolns företagskultur och vi är certifierade enligt DIN EN ISO och EMAS. Vårt motto I rörelse med oss! 2

3 Innehållsförteckning Multiline & progressiva system Multiline/progressiva system Schema 4-5 Pump HP HP, HPG, HPO, HPGO, HP500, HP500-SSV 6-7 Pump PP PP, PPO, PPG, PPGO 8 Pump QLS 01, 11, 401, Pump Pump 22 & 2 (Quick Data) 22 utan Quick Data, 2 med Quick Data Pump Pump 215 & HTL 101 Hydraulisk verktygssmörjn. 4 Matarhenheter SSV, SSV-D, SSVM, SSV-FL 5-4 Index Art. nr

4 Multiline och Progressiva system Applikation Egenskaper Rena multilinesystem Spridda, enskilda smörjpunkter Stora kvantiteter smörjmedel per smörjpunkt Individuell justering för varje smörjpunkt Krav på kontinuerling matning av smörjmedel Rent progressiva system Åtskilliga smörjpunkter inom ett litet till medelstort avstånd Idealiskt för maskiner och små system Egenskaper för progressiva eller kombinerade Multilinesystem: Visuell eller elektrisk övervakning av hela systemet via fördelaren Pålitlig smörjning även under svåra förhållanden Enkelt utökad, via pumpelement Klarar att helt försör maskiner eller små smörjsystem med smörjmedel. Funktion Systemet är i drift så länge pumpen går. När pumpen slås av stannar den progressiva fördelaren i sin aktuella position. När pumpen startas upp igen kommer progressivfördelaren att ta vid där den tidigare stannat. Exempel på applikationer Små till medelstora system och maskiner. Användningsområden Generell industri, bygg- och anläggningsmaskiner samt mobila applikationer. Mutliline och progressiva system är i drift så länge smörjmedel matas fram av pumpen. För system som har mer än en smörjpunkt relativt nära varandra är ett rent multilinesystem inte alltid ekonomiskt. Dessutom är multilinesystem inte heller lätta att övervaka. Oftast är den bästa lösningen ett progressivt system eller ett kombinerat progressivt/ multilinesystem. Den noggranna progressiva fördelaren, SSV, portionerar smörjmedlet i önskade kvantiteter. Schematisk beskrivning av kombinerat multilinesystem/progressivt system 4

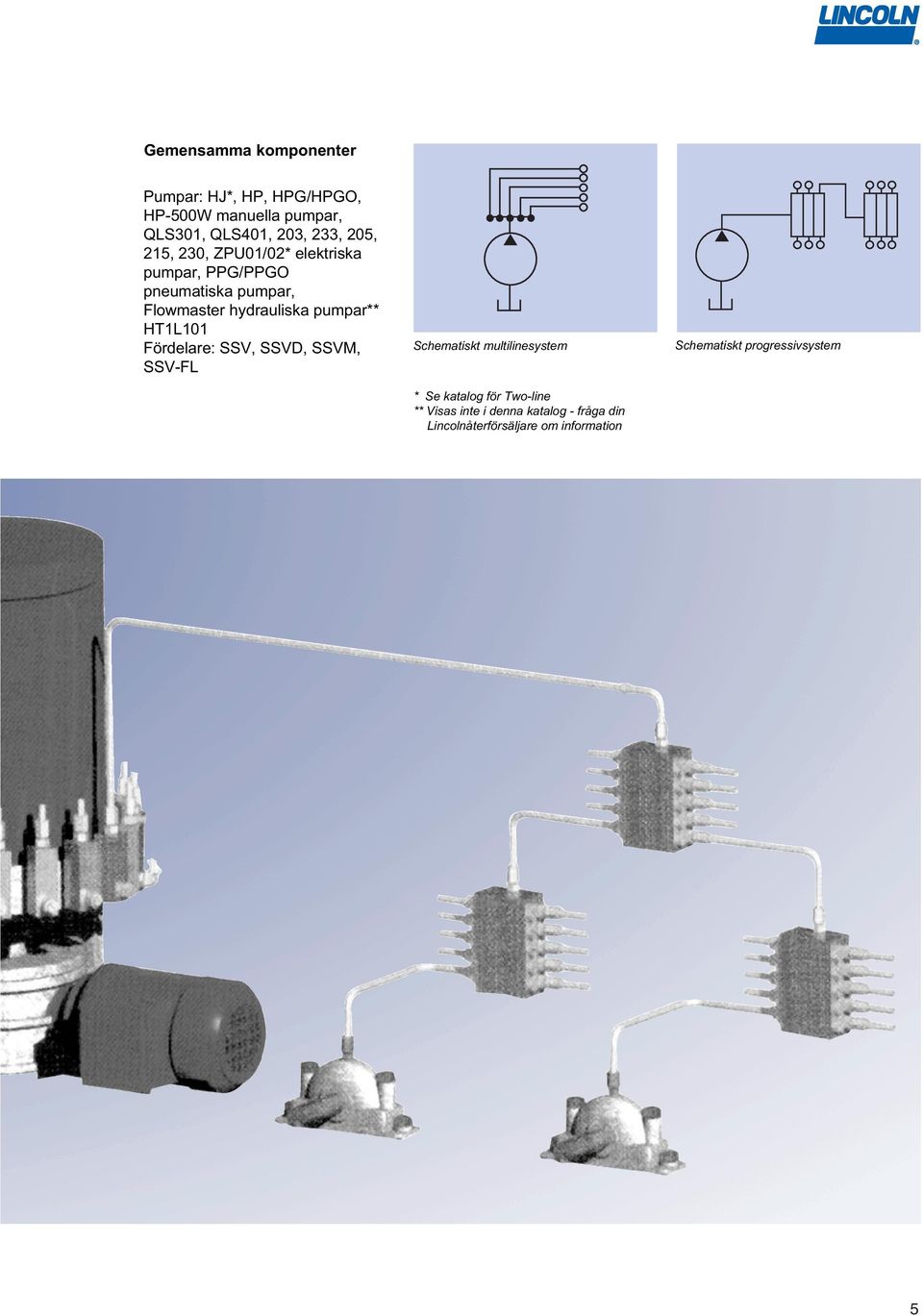

5 Gemensamma komponenter Pumpar: HJ*, HP, HPG/HPGO, HP-500W manuella pumpar, QLS01, QLS401, 20, 2, 205, 215, 20, ZPU01/02* elektriska pumpar, PPG/PPGO pneumatiska pumpar, Flowmaster hydrauliska pumpar** HT1L101 Fördelare: SSV, SSVD, SSVM, SSV-FL Schematiskt multilinesystem * Se katalog för Two-line ** Visas inte i denna katalog - fråga din Lincolnåterförsälre om information Schematiskt progressivsystem 5

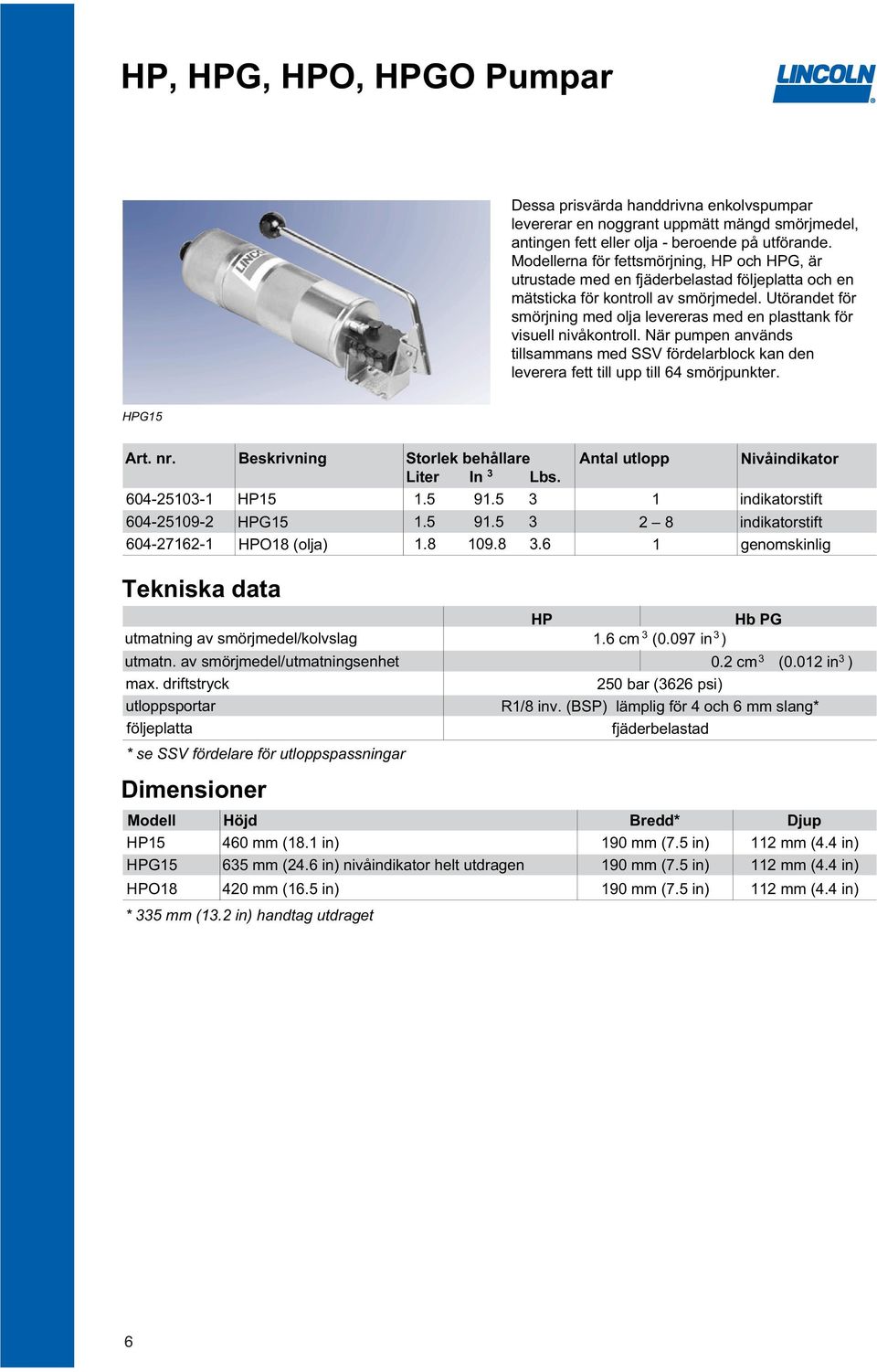

6 HP, HPG, HPO, HPGO Pumpar Dessa prisvärda handdrivna enkolvspumpar levererar en noggrant uppmätt mängd smörjmedel, antingen fett eller ol - beroende på utförande. Modellerna för fettsmörjning, HP och HPG, är utrustade med en fjäderbelastad följeplatta och en mätsticka för kontroll av smörjmedel. Utörandet för smörjning med ol levereras med en plasttank för visuell nivåkontroll. När pumpen används tillsammans med SSV fördelarblock kan den leverera fett till upp till 64 smörjpunkter. HPG15 Art. nr. Beskrivning Storlek behållare Liter In Lbs HP HPG HPO18 (ol) Antal utlopp Nivåindikator 1 indikatorstift 2 8 indikatorstift 1 genomskinlig Tekniska data utmatning av smörjmedel/kolvslag utmatn. av smörjmedel/utmatningsenhet max. driftstryck utloppsportar följeplatta * se SSV fördelare för utloppspassningar Dimensioner HP Hb PG 1.6 cm (0.097 in ) 0.2 cm (0.012 in ) 250 bar (626 psi) R1/8 inv. (BSP) lämplig för 4 och 6 mm slang* fjäderbelastad Modell Höjd Bredd* Djup HP mm (18.1 in) 190 mm (7.5 in) 112 mm (4.4 in) HPG15 65 mm (24.6 in) nivåindikator helt utdragen 190 mm (7.5 in) 112 mm (4.4 in) HPO mm (16.5 in) 190 mm (7.5 in) 112 mm (4.4 in) * 5 mm (1.2 in) handtag utdraget 6

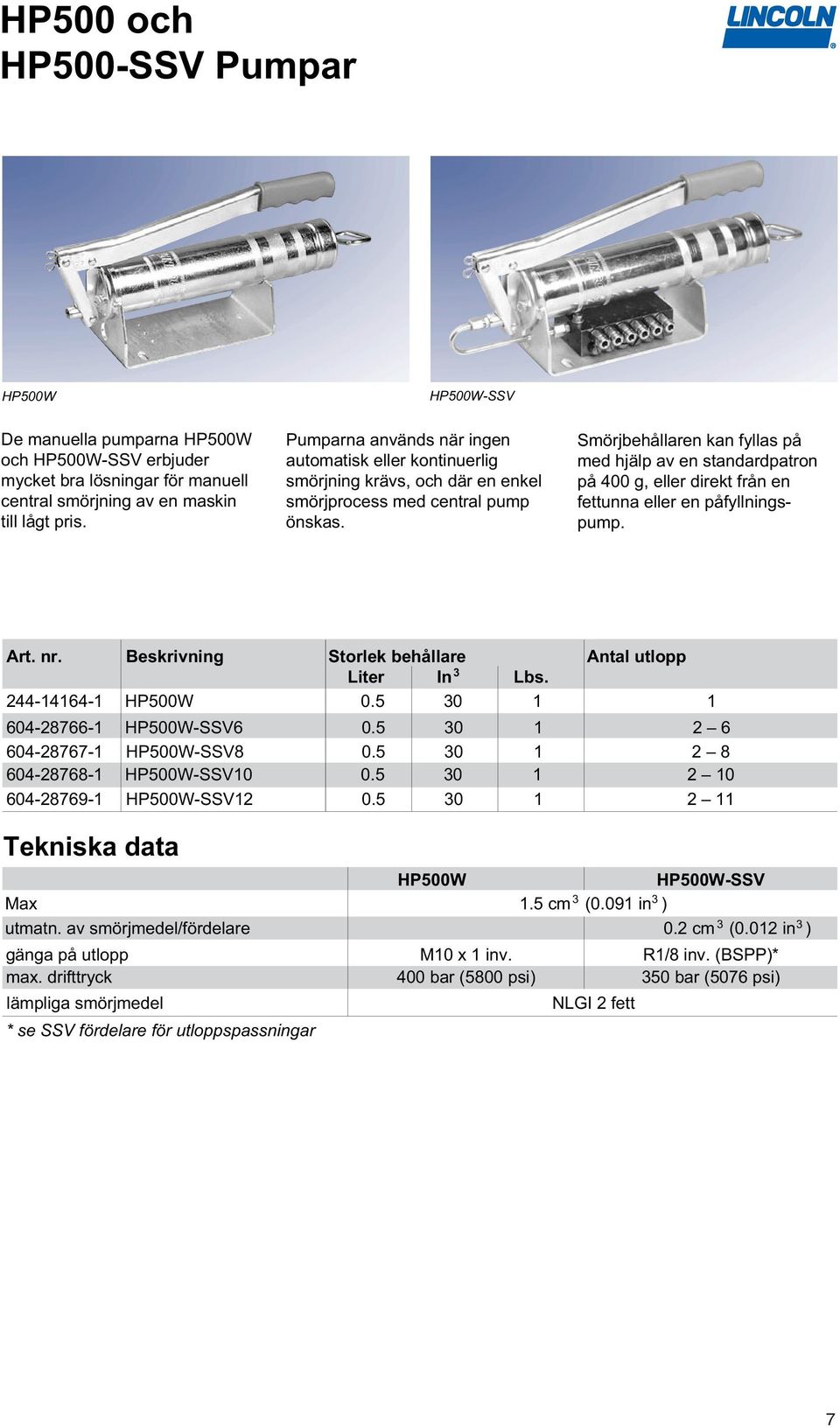

7 HP500 och HP500-SSV Pumpar HP500W HP500W-SSV De manuella pumparna HP500W och HP500W-SSV erbjuder mycket bra lösningar för manuell central smörjning av en maskin till lågt pris. Pumparna används när ingen automatisk eller kontinuerlig smörjning krävs, och där en enkel smörjprocess med central pump önskas. Smörjbehållaren kan fyllas på med hjälp av en standardpatron på 400 g, eller direkt från en fettunna eller en påfyllningspump. Art. nr. Beskrivning Storlek behållare Antal utlopp Liter In Lbs HP500W HP500W-SSV HP500W-SSV HP500W-SSV HP500W-SSV Tekniska data Max utmatn. av smörjmedel/fördelare gänga på utlopp max. drifttryck lämpliga smörjmedel * se SSV fördelare för utloppspassningar HP500W M10 x 1 inv. 400 bar (5800 psi) HP500W-SSV 1.5 cm (0.091 in ) 0.2 cm (0.012 in ) NLGI 2 fett R1/8 inv. (BSPP)* 50 bar (5076 psi) 7

8 PP, PPO, PPG, PPGO Pumpar PPG15-K Pumparna i PP-serien är avsedda för progressiva system. Den enda kolven är pneumatiskt styrd och aktiveras med hjälp av en /2- vägs luftventil. Beroende på modell kan pumparna användas för olje- (PPGO) eller fettsmörjning (PP och PPG). Versionerna för fettsmörjning är utrustade med en fjäderbelastad följeplatta och en mätsticka för nivåkontroll av smörjmedlet. Versionerna för ol är utrustade med en plasttank för visuell nivåkontroll. Populära modeller Art. nr Tekniska data Dimensioner Modell PP 15 PPG 15 PPGO PPG liter (91 in ) fett cm (0.158 in ) PPG4-K 0.4 liter (24 in ) fett cm per utlopp PPG15-K 1.5 liter (91 in ) fett 8 (0.012 in ) PPO liter (110 in ) ol cm (0.158 in ) PPGO liter (110 in ) ol cm (0.158 in ) Höjd Bredd 550 mm (22 in) 115 mm (4.6 in) 725 mm (29 in) nivåindikator fullt utdragen 115 mm (4.6 in) PPG 15-K PPO mm (16.6 in) 115 mm (4.6 in) 122 mm (4.8 in) PPGO 18 Beskrivning PP15 pumpens tryckutväxling Behållare 1.5 liter (91 in ) Fett eller ol fett Antal utlopp 1 Utlopp per kolvslag 2.6 cm (0.158 in ) 0.2 cm per utlopp (0.012 in ) PP PPG PPO PPGO 40:1 lufttryck min. 4 bar (58 psi) / max. 10 bar (145 psi) max. driftstryck 00 bar 250 bar 00 bar 250 bar (450 psi) (625 psi) (450 psi) (625 psi) smörjmedelsutlopp 6mm för 4 or 6 mm slang* 6mm för 4 or 6 mm slang* luftinlopp G 1/8 inv. (BSPP) * Se SSV fördelare för utloppsnipplar Djup 122 mm (4.8 in) 122 mm (4.8 in) 8

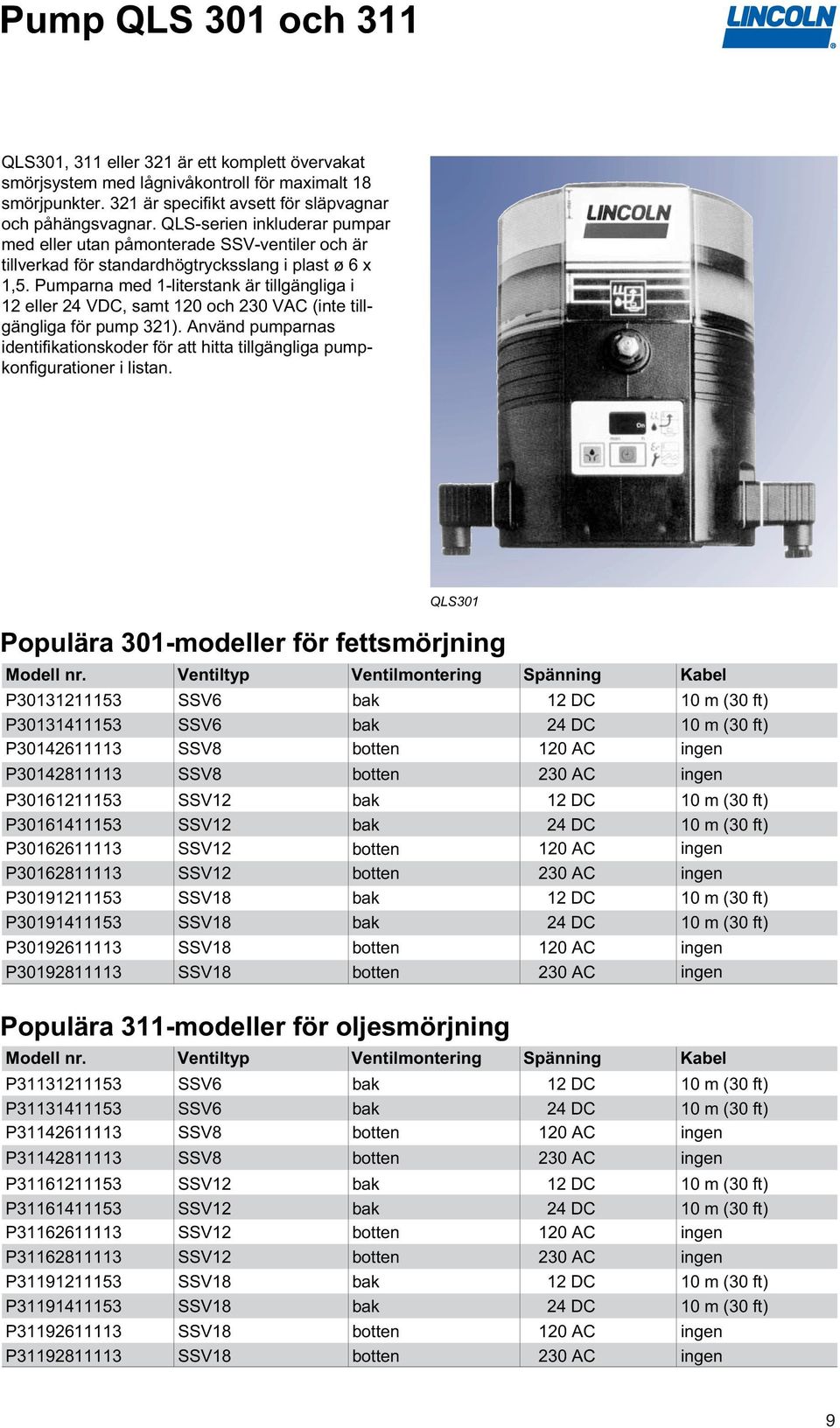

9 Pump QLS 01 och 11 QLS01, 11 eller 21 är ett komplett övervakat smörjsystem med lågnivåkontroll för maximalt 18 smörjpunkter. 21 är specifikt avsett för släpvagnar och påhängsvagnar. QLS-serien inkluderar pumpar med eller utan påmonterade SSV-ventiler och är tillverkad för standardhögtrycksslang i plast ø 6 x 1,5. Pumparna med 1-literstank är tillgängliga i 12 eller 24 VDC, samt 120 och 20 VAC (inte tillgängliga för pump 21). Använd pumparnas identifikationskoder för att hitta tillgängliga pumpkonfigurationer i listan. QLS01 Populära 01-modeller för fettsmörjning Modell nr. Ventiltyp Ventilmontering Spänning Kabel P SSV6 bak 12 DC 10 m (0 ft) P SSV6 bak 24 DC 10 m (0 ft) P SSV8 botten 120 AC ingen P SSV8 botten 20 AC ingen P SSV12 bak 12 DC 10 m (0 ft) P SSV12 bak 24 DC 10 m (0 ft) P SSV12 botten 120 AC ingen P SSV12 botten 20 AC ingen P SSV18 bak 12 DC 10 m (0 ft) P SSV18 bak 24 DC 10 m (0 ft) P SSV18 botten 120 AC ingen P SSV18 botten 20 AC ingen Populära 11-modeller för oljesmörjning Modell nr. Ventiltyp Ventilmontering Spänning Kabel P SSV6 bak 12 DC 10 m (0 ft) P SSV6 bak 24 DC 10 m (0 ft) P SSV8 botten 120 AC ingen P SSV8 botten 20 AC ingen P SSV12 bak 12 DC 10 m (0 ft) P SSV12 bak 24 DC 10 m (0 ft) P SSV12 botten 120 AC ingen P SSV12 botten 20 AC ingen P SSV18 bak 12 DC 10 m (0 ft) P SSV18 bak 24 DC 10 m (0 ft) P SSV18 botten 120 AC ingen P SSV18 botten 20 AC ingen 9

10 Pumpar QLS 01 och 11 QLS01, QLS11 med fjärrkontroll Populära 01/11-modeller med fjärrkontroll Modell nr. Ventiltyp Ventilmontering Spänning Smörjmedel P SSV6 bak 24 VDC fett P SSV12 bak 24 VDC fett P SSV18 bak 24 VDC fett P SSV6 bak 24 VDC ol P SSV12 bak 24 VDC ol P SSV18 bak 24 VDC ol SSV8 botten 120 VAC fett SSV12 botten 120 VAC fett SSV18 botten 120 VAC fett SSV8 botten 120 VAC ol SSV12 botten 120 VAC ol SSV18 botten 120 VAC ol 10

11 QLS-pumpar 01 och 11 QLS Tekniska data driftstryck QLS bar (000 psi) 80 bar (1160 psi) behållare 1 liter - genomskinlig plast / (61 in ) / 2 Lbs. med lågnivåkontroll utmatning per utlopp & cykel ca. 0.2 cm / in driftsspänning 24 och 12 VDC / 120 och 20 VCA, 50 / 60 Hz (inte för QLS21) ström 12 VDC / 2.0 A, 24 VDC / 1.0 A, 120 VAC / 1.0 A, 20 VAC / 0.5 A driftstemperatur -25 till 70 C / -1 till 158 F smörjmedel QLS01 fett upp till NLGI 2 ol skyddsklass antal utlopp antal cykler eller gångtid QLS01/11 fjärrkontroller NEMA 4, IP6K9K 1, 6, 8, 12 or 18 (beroende på version) 1 5 cykler för 12/24 VDC, för 120/20 VAC med SSV6/SSV8 1 cykler, för SSV12, SSV18 1 cykel max. 4 minuters gångtid smörjmedel paustid QLS01/11 fjärrkontroll timer-minne 4 min. till 60 timmar VDC versionen, 20 min. till 60 timmar för VAC versionen min. 4 minuter obegränsad Tillbehör för alla QLS seriens pumpar Art. nr. Beskrivning Kit storlek Smörjnipplar inkluderade SSV6/8 tum kit SSV12 tum kit SSV18 tum kit SSV6/8 metriskt kit SSV12 metriskt kit SSV18 metriskt kit 11

12 QLS 01 och 11 identifikationskod Pumpmodeller exempel på artikelnummer Pump 01 för fett, pump 11 för ol...p 01 SSV fördelningsblock Extern SSV 6, SSV 8 (eller SSV och 18 utan PCB)... 0 Extern, SSV 12, SSV SSV 6 monterad bakifrån... 2) SSV 8 monterad från botten ) SSV ) SSV ) Notera: Använd endast därför avsedda SSV...KNQLS-enheter till applikationer med extern fördelare. För pumpar utan fördelare är det endast möjligt att stänga av systemet genom att tekniskt modifiiera PCB:n. SSV fördelningsblock, placering av ledningsutgångar Utan delningsblock... 0 Monterad bakifrån (vertikal inpassning)... 1 ) Monterad från botten (horisontell inpassning)... 2 ) Får ej användas i mobila eller maskinella applikationer som utsätts för vibration - se Säkerhetsinstruktioner Driftsspänning 1) 12 VDC ) 24 VDC ) 120 VAC (endast med PCB) ) 20 VAC (endast med PCB) ) Notera: Standard 120 & 20 VAC-pumpar för industriella applikationer är inte utrustade med anslutningskabel. Pumpar för mobila applikationer (12/24 VDC) kan utrustas med en 10m kabel. Plastbehållare med lågnivåkontroll 1-liters plastbehållare med lågnivå... 1 Antal möjliga kontaktdon 1A=1 anslutning, vänster, matarspänning, VDC/VAC, fyrkantskoppl. 0 1A=1 anslutning (bajonett), vänster, matarspänning, VDC, lågnivåeller felindikation A=2 anslutningar, 1 anslutning vänster, matarspänning, VDC/VAC, 1 anslutning höger, lågnivå- eller felindikation, fyrkantskoppling... 1 Typ av kontaktdon * fyrkantskoppling, DIN 4650 typ A... 1 ** bajonettkoppling, DIN , 4-polig... 5 Electriska anslutningar med kabelsko, utan kabel*... 1 med kabelsko, med 10m kabel*... 5 med kabelsko, med 10m ADR-kabel*... 6 med kabelsko (bajonett), med 10m kabel**... 7 med kabelsko (bajonett), med 10m ADR-kabel**... 8 PCB ingen, endast kretskortsanslutning... 0 PCB S för 12/24 VDC, programmerbar NO- el NC-kontakt, 1-5 cykler PCB S för 120 VAC, programmerbar NO- el NC-kontakt, 1- cykler för SSV 6/8, 1 cykel för SSV12/18... PCB S för 20 VAC, programmerbar NO- el NC-kontakt, 1- cykler för SSV 6/8, 1 cykel för SSV12/18... Tillbehörskit: Kit i tumstorlek Kit i metrisk storlek SSV6/8 Part No SSV12 Part No SSV18 Part No SSV6/8 Part No *** SSV12 Part No *** SSV18 Part No *** * endast med fyrkantskoppling ** endast med bajonettkoppling *** smörjnipplar måste beställas separat 12 Kan komma att ändras

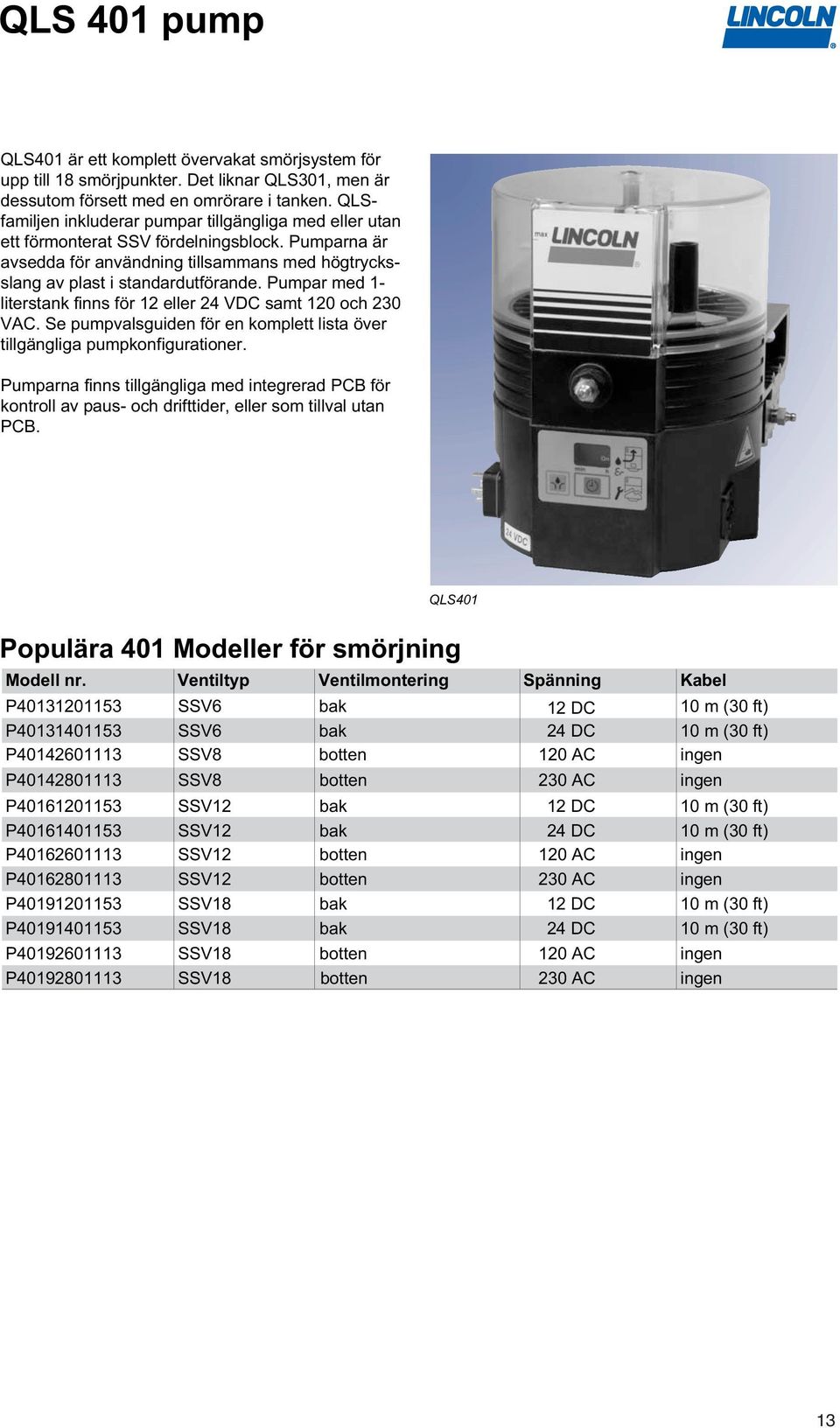

13 QLS 401 pump QLS401 är ett komplett övervakat smörjsystem för upp till 18 smörjpunkter. Det liknar QLS01, men är dessutom försett med en omrörare i tanken. QLSfamiljen inkluderar pumpar tillgängliga med eller utan ett förmonterat SSV fördelningsblock. Pumparna är avsedda för användning tillsammans med högtrycksslang av plast i standardutförande. Pumpar med 1- literstank finns för 12 eller 24 VDC samt 120 och 20 VAC. Se pumpvalsguiden för en komplett lista över tillgängliga pumpkonfigurationer. Pumparna finns tillgängliga med integrerad PCB för kontroll av paus- och drifttider, eller som tillval utan PCB. QLS401 Populära 401 Modeller för smörjning Modell nr. Ventiltyp Ventilmontering Spänning Kabel P SSV6 bak 12 DC 10 m (0 ft) P SSV6 bak 24 DC 10 m (0 ft) P SSV8 botten 120 AC ingen P SSV8 botten 20 AC ingen P SSV12 bak 12 DC 10 m (0 ft) P SSV12 bak 24 DC 10 m (0 ft) P SSV12 botten 120 AC ingen P SSV12 botten 20 AC ingen P SSV18 bak 12 DC 10 m (0 ft) P SSV18 bak 24 DC 10 m (0 ft) P SSV18 botten 120 AC ingen P SSV18 botten 20 AC ingen 1

14 QLS 421 pump QLS421 är ett komplett smörjsystem för upp till 18 smörjpunkter. QLS421 är specialkonstruerat för smörjning av lastbilssläp. Pumpen finns endast med ett förmonterat SSV fördelningsblock. Pumparna är avsedda att användas tillsammans med högtrycksslang av plast i standardutförande. Pumpar med 1- literstank finns för 12 eller 24 VDC. Se pumpvalsguiden för en komplett lista över tillgängliga pumpkonfigurationer. QLS421 Populära QLS421 modeller för fettsmörjning av lastbilssläp Modell nr. Ventiltyp Ventilmontering Spänning Kabel P SSV6 bak 12 DC 6 m (9 ft) P SSV6 bak 24 DC 6 m (9 ft) P SSV12 bak 12 DC 6 m (9 ft) P SSV12 bak 24 DC 6 m (9 ft) P SSV18 bak 12 DC 6 m (9 ft) P SSV18 bak 24 DC 6 m (9 ft) 14

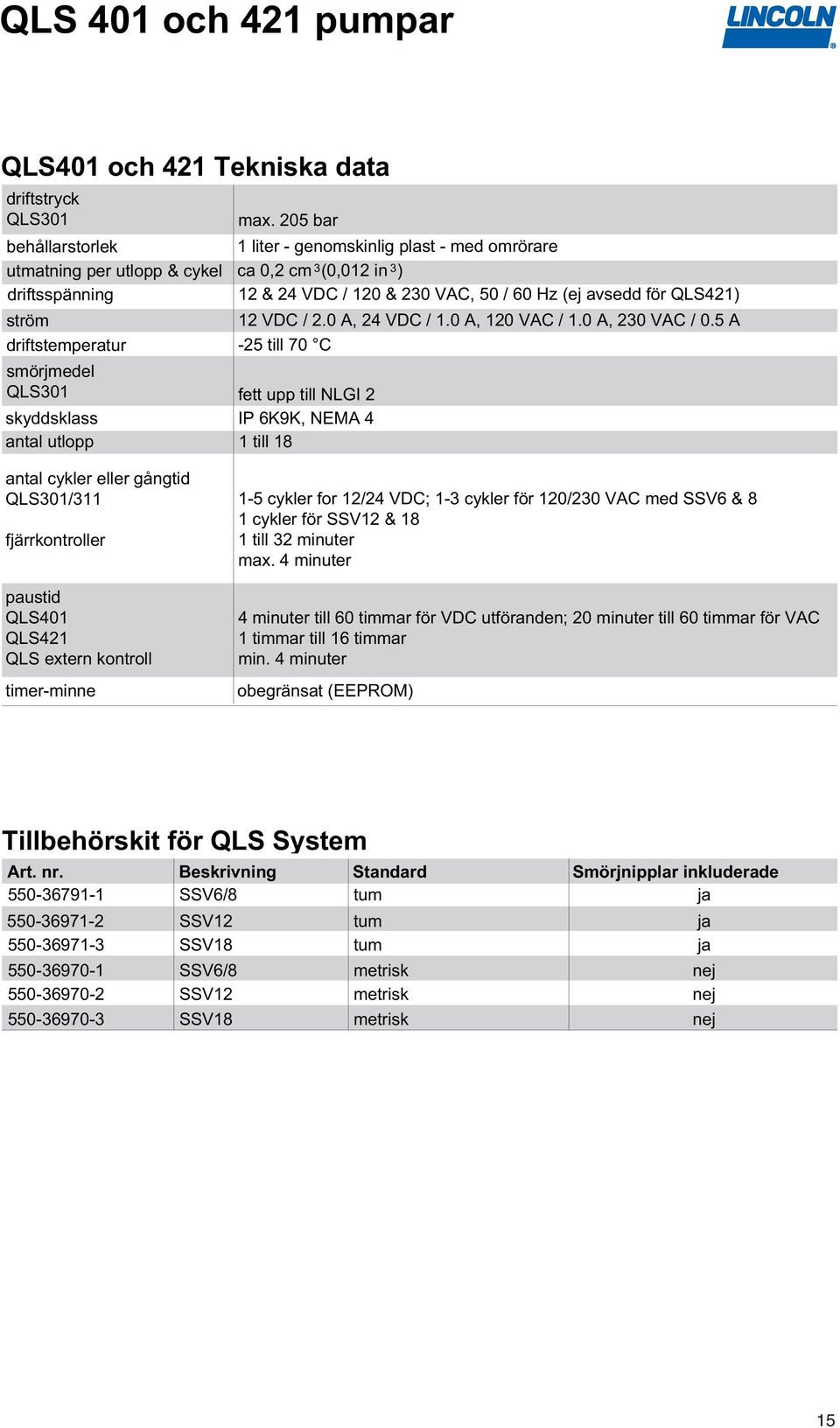

15 QLS 401 och 421 pumpar QLS401 och 421 Tekniska data driftstryck QLS01 max. 205 bar behållarstorlek 1 liter - genomskinlig plast - med omrörare utmatning per utlopp & cykel ca 0,2 cm (0,012 in ) driftsspänning 12 & 24 VDC / 120 & 20 VAC, 50 / 60 Hz (ej avsedd för QLS421) ström 12 VDC / 2.0 A, 24 VDC / 1.0 A, 120 VAC / 1.0 A, 20 VAC / 0.5 A driftstemperatur -25 till 70 C smörjmedel QLS01 skyddsklass fett upp till NLGI 2 IP 6K9K, NEMA 4 antal utlopp 1 till 18 antal cykler eller gångtid QLS01/11 fjärrkontroller paustid QLS401 QLS421 QLS extern kontroll timer-minne 1-5 cykler for 12/24 VDC; 1- cykler för 120/20 VAC med SSV6 & 8 1 cykler för SSV12 & 18 1 till 2 minuter max. 4 minuter 4 minuter till 60 timmar för VDC utföranden; 20 minuter till 60 timmar för VAC 1 timmar till 16 timmar min. 4 minuter obegränsat (EEPROM) Tillbehörskit för QLS System Art. nr. Beskrivning Standard Smörjnipplar inkluderade SSV6/8 tum SSV12 tum SSV18 tum SSV6/8 metrisk SSV12 metrisk SSV18 metrisk 15

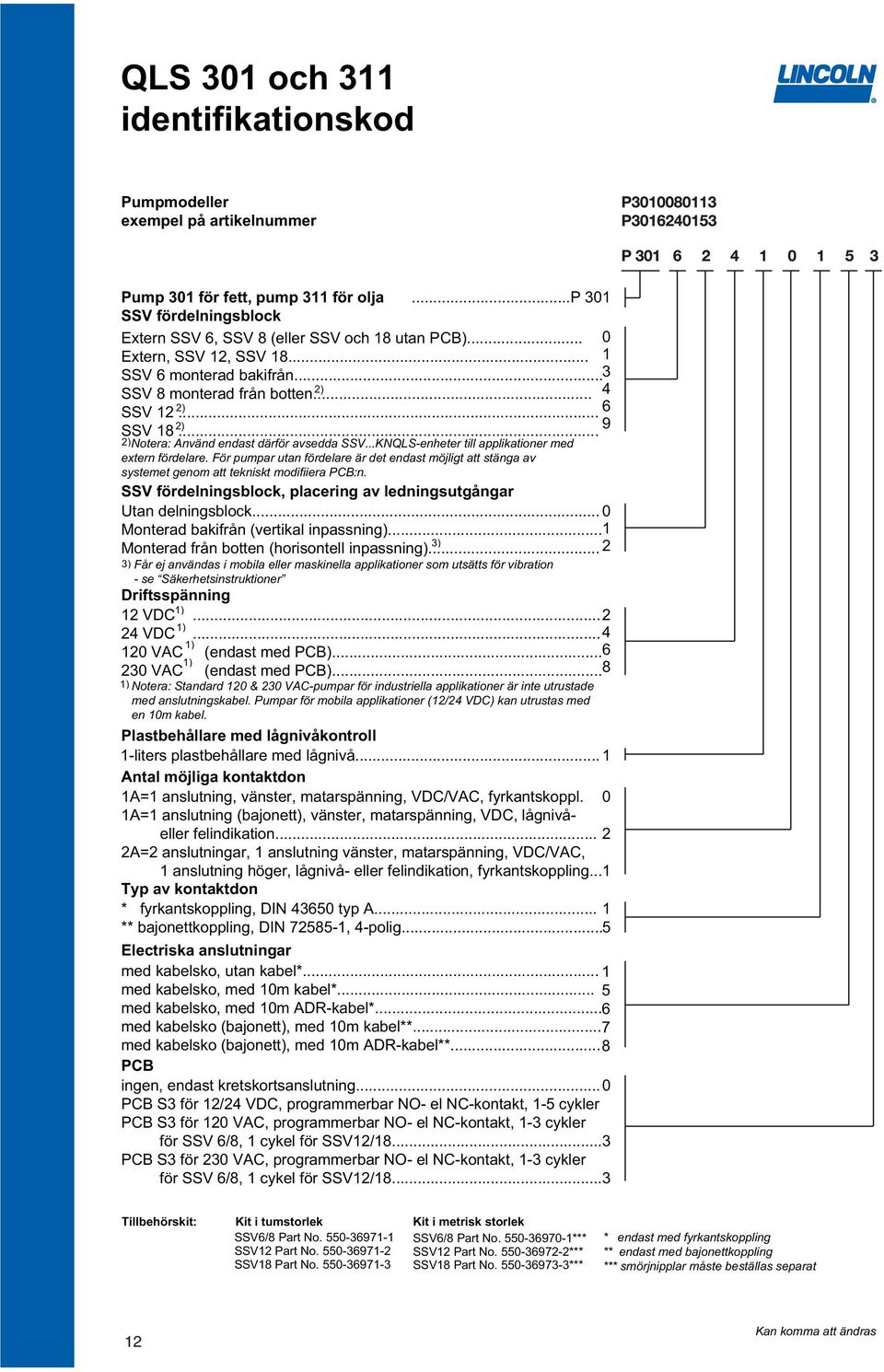

16 QLS 401 identifikationskod Pumpmodeller exempel på artikelnummer Pump 401 för fett...p 401 SSV fördelningsblock Extern, SSV 6, SSV 8 (eller SSV 12 och 18 utan PCB)... 0 Extern, SSV 12, SSV SSV 6 monterad bakifrån... SSV 8 monterad från botten ) SSV ) SSV ) Notera: Använd endast därför avsedda SSV...KNQLS-enheter till applikationer med extern fördelare. För pumpar utan fördelare är det endast möjligt att stänga av systemet genom att tekniskt modifiera PCBn. SSV fördelningsblock, placering av delningsutgångar Utan delningsblock... 0 Monterad bakifrån (vertikal inpassning)... 1 ) Monterad från botten (horisontell inpassning)... 2 ) Får ej användas i mobila eller maskinella applikationer som utsätts för vibration - se "Säkerhetsinstruktioner". Driftsspänning 1) 12 VDC ) 24 VDC ) 120 VAC (endast med PCB) ) 20 VAC (endast med PCB) ) Note: Standard 120 & 20 VACpumpar för industriella applikationer är inte utrustade med anslutningkabel. Pumpar för mobila applikationer (12/24 VDC) kan utrustas med en 10m kabel. Plasttank med eller utan lågnivåkontroll 1-literstank med lågnivå... 0 Antal möjliga kontaktdon 1A=1 anslutning, vänster, matarspänning, VDC/VAC, fyrkantskoppl.. 1A=1 anslutning (bajonett), vänster, matarspänning, VDC, lågnivåeller felindikation... 2A=2 anslutningar, 1 anslutning vänster, matarspänning, VDC/VAC, 1 anslutning höger, lågnivå- eller felindikation, fyrkantskoppl Kontaktdon * fyrkantskoppl, DIN 4650 typ A... 1 ** bajonettkoppling, DIN , 4-polig... 5 Elektriska anslutningar kabelsko utan kabel*... 1 kabelsko med kabel 10 m*... 5 kabelsko med ARD-kabel 10 m*... 6 kabelsko (bajonett) med kabel 10 m*... 7 kabelsko (bajonett) med ARD-kabel 10 m*... 8 PCB ingen, endast kretskort för anslutning... 0 PCB S för 12/24 VDC, programmerbar NO eller NC kontakt, 1-5 cykler... PCB S för 120 VAC, programmerbar NO eller NC kontakt, 1- cykler för SSV 6/8, 1 cykel för SSV12/18... PCB S för 20 VAC, programmerbar NO eller NC kontakt, 1- cykler för SSV 6/8, 1 cykel för SSV12/18... * endast med fyrkantskoppling ** endast med bajonettkoppling 16 Med reservation för ev. förändringar

17 QLS 421 identifikationskod Pumpmodeller exempel på artikelnummer Pump för fett...p 421 SSV fördelningsblock: SSV 6... SSV SSV SSV placering av delningsblock, placering av utlopp monterad bakifrån (vertikal inpassning)...1 Driftsspänning 12 VDC VDC... 4 Plasttank med eller utan lågnivå 1-literstank med lågnivå... 0 Antal möjliga kontaktdon 1A=1 anslutning (bajonett), vänster, matarspänning, VDC... 2 Kontaktdon Bajonettkoppling, DIN , 4-polig...2 Elektriska anslutningar med bajonettsockel, 6 m kabel... med bajonettsockel, 6 m ADR-kabel... 4 PCB med justerbar drifts- och paustid

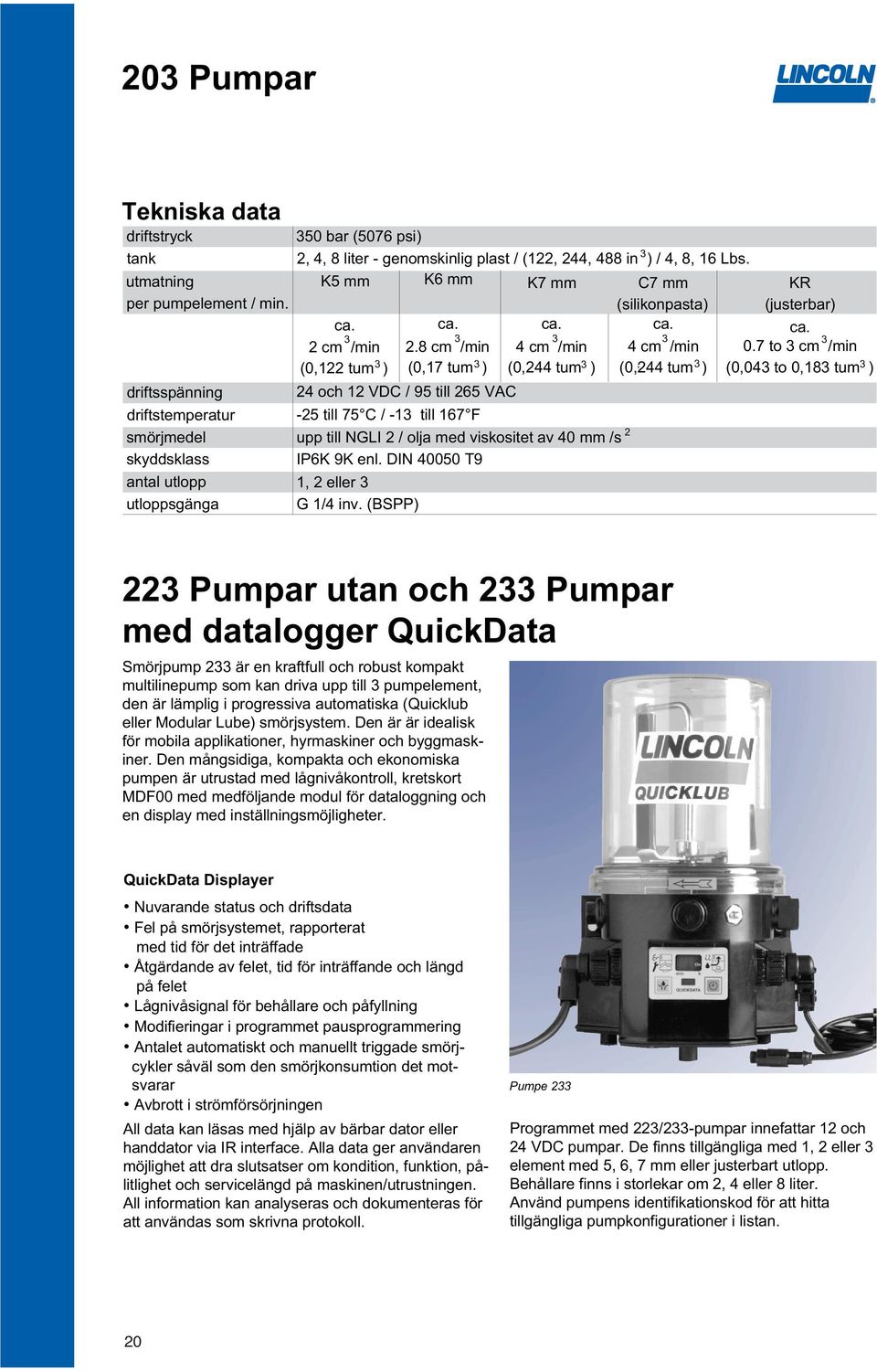

18 20 pumpar Smörjpumpen 20 är en kraftfull och robust kompakt multilinepump som kan driva upp till pumpelement. Den används i progressiva (quicklub eller modular lube) automatiserade smörjsystem. Systemen är perfekta för mobila applikationer, små och medelstora maskiner och mycket användbara i allmänna industriapplikationer. Dessa pumpar är kompakta och ekonomiska, och kan förses med lågnivåkontroll och kretskort som medger kontroll av smörjcyklerna. De pumpar som ingår i 20-familjen finns i modeller för 12 och 24 VDC och VAC som automatiskt anpassar sig till spänningsmatning från 94 till 265 VAC. De finns tillgängliga med 1, 2 eller pumpelement i 5, 6 eller 7 mm, eller med ett justerbart utlopp. Befintliga tankstorlekar är 2, 4 och 8 liter. Se pumpvalsguiden för en komplett lista över tillgängliga pumpkonfigurationer. Standard 20 pump Populära modeller 18 Behållar storlek P20-2XN-1K6-12-1A7.70-V20-A+SV 12 VDC P20-2XN-1K6-24-1A7.70-V20-A+SV 24 VDC P20-2XN-1K6-12-1A1.51-A+SV 12 VDC P20-2XN-1K6-24-1A1.51-A+SV 24 VDC C P20-4XNBO-1K6-12-1A7.70-V20-A+SV 12 VDC C P20-4XNBO-1K6-24-1A7.70-V20-A+SV 24 VDC C P20-8XNBO-1K6-12-1A7.70-V20-A+SV 12 VDC 8 Fett eller ol C P20-8XNBO-1K6-24-1A7.70-V20-A+SV 24 VDC 8 fett C P20-2XL-1K6-24-2A6.15M1-A-SV 24 VDC C P20-4XLBO-1K6-24-2A6.15M1-A+SV 24 VDC C P20-8XLBO-1K6-24-2A6.15M1-A+SV 24 VDC *P20-2XN-1K6-24-2A1.10-V10 24 VDC 2 fett *P20-2XNBO-1K6-AC-1A1.01-V10 AC 2 fett *P20-2XNBO-1K6-AC-1A1.01 AC 2 fett *P20-2YLBO-1K6-24-1A VDC 2 ol *P20-4XNBO-1K6-AC-1A1.01 AC 4 fett *P20-4XNBO-1K6-AC-1A1.01-V10 AC 4 fett *P20-4YLBO-1K6-AC-1A1.01-V10 AC *P20-4XLBO-1K6-AC-2A1.01 AC *P20-4YLBO-1K6-AC-1A1.01 AC 4 ol *P20-4XLBO-1K7-AC-2A1.01 AC 4 fett *P20-8XLBO-1K6-AC-2A1.01 AC *P20-8XLBO-1K6-AC-2A1.01-V10 AC *P20-8YLBO-1K6-24-1A VDC 8 ol *P20-8XLBO-1K7-24-2A VDC 8 fett *P20-8XLBO-1K7-24-2A VDC 8 fett *Dessa pumpar inkluderar inte säkerhetsventil som måste beställas separat. fett fett fett fett fett fett fett fett fett fett ol fett fett fett Art. nr. Modell Anslutning Lågnivå PCB

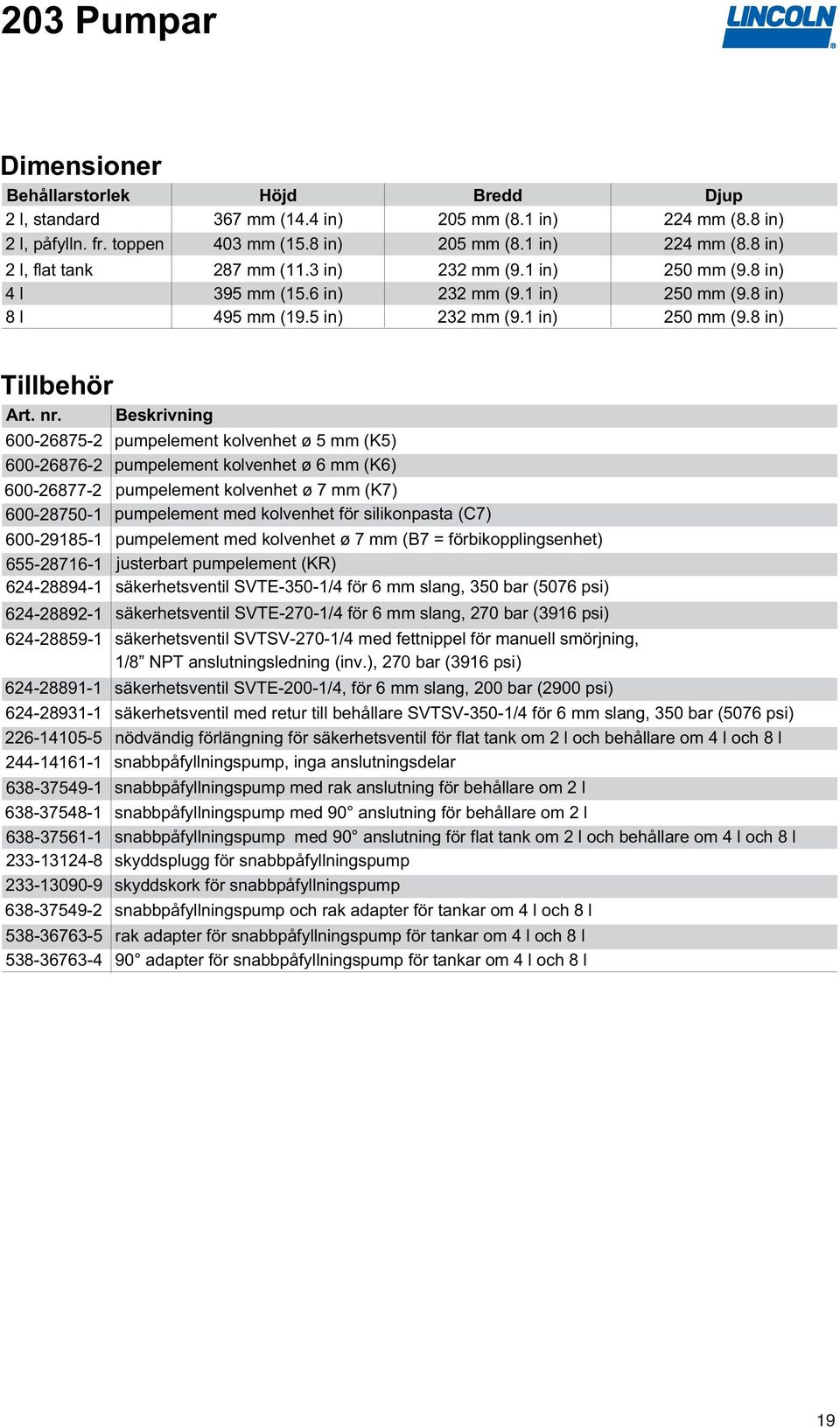

19 20 Pumpar Dimensioner Behållarstorlek 2 l, standard 2 l, påfylln. fr. toppen Höjd 67 mm (14.4 in) 40 mm (15.8 in) Bredd 205 mm (8.1 in) 205 mm (8.1 in) Djup 224 mm (8.8 in) 224 mm (8.8 in) 2 l, flat tank 287 mm (11. in) 22 mm (9.1 in) 250 mm (9.8 in) 4l 95 mm (15.6 in) 22 mm (9.1 in) 250 mm (9.8 in) 8l 495 mm (19.5 in) 22 mm (9.1 in) 250 mm (9.8 in) Tillbehör Art. nr. Beskrivning pumpelement kolvenhet ø 5 mm (K5) pumpelement kolvenhet ø 6 mm (K6) pumpelement kolvenhet ø 7 mm (K7) pumpelement med kolvenhet för silikonpasta (C7) pumpelement med kolvenhet ø 7 mm (B7 = förbikopplingsenhet) justerbart pumpelement (KR) säkerhetsventil SVTE-50-1/4 för 6 mm slang, 50 bar (5076 psi) säkerhetsventil SVTE-270-1/4 för 6 mm slang, 270 bar (916 psi) säkerhetsventil SVTSV-270-1/4 med fettnippel för manuell smörjning, 1/8 NPT anslutningsledning (inv.), 270 bar (916 psi) säkerhetsventil SVTE-200-1/4, för 6 mm slang, 200 bar (2900 psi) säkerhetsventil med retur till behållare SVTSV-50-1/4 för 6 mm slang, 50 bar (5076 psi) nödvändig förlängning för säkerhetsventil för flat tank om 2 l och behållare om 4loch8l snabbpåfyllningspump, inga anslutningsdelar snabbpåfyllningspump med rak anslutning för behållare om 2 l snabbpåfyllningspump med 90 anslutning för behållare om 2 l snabbpåfyllningspump med 90 anslutning för flat tank om 2 l och behållare om 4loch8l skyddsplugg för snabbpåfyllningspump skyddskork för snabbpåfyllningspump snabbpåfyllningspump och rak adapter för tankar om 4 l och 8 l rak adapter för snabbpåfyllningspump för tankar om 4 l och 8 l adapter för snabbpåfyllningspump för tankar om 4 l och 8 l 19

20 20 Pumpar Tekniska data driftstryck tank utmatning per pumpelement / min. driftsspänning driftstemperatur smörjmedel skyddsklass antal utlopp utloppsgänga 50 bar (5076 psi) 2, 4, 8 liter - genomskinlig plast / (122, 244, 488 in ) / 4, 8, 16 Lbs. K5 mm K6 mm K7 mm C7 mm (silikonpasta) ca. ca. ca. ca. 2 cm /min 2.8 cm /min 4 cm /min 4 cm /min (0,122 tum ) (0,17 tum ) (0,244 tum ) (0,244 tum ) 24 och 12 VDC / 95 till 265 VAC -25 till 75 C / -1 till 167 F 2 upp till NGLI 2 / ol med viskositet av 40 mm /s IP6K 9K enl. DIN T9 1, 2 eller G 1/4 inv. (BSPP) KR (justerbar) ca. 0.7 to cm /min (0,04 to 0,18 tum ), 22 Pumpar utan och 2 Pumpar med datalogger QuickData Smörjpump 2 är en kraftfull och robust kompakt multilinepump som kan driva upp till pumpelement, den är lämplig i progressiva automatiska (Quicklub eller Modular Lube) smörjsystem. Den är är idealisk för mobila applikationer, hyrmaskiner och byggmaskiner. Den mångsidiga, kompakta och ekonomiska pumpen är utrustad med lågnivåkontroll, kretskort MDF00 med medfölnde modul för dataloggning och en display med inställningsmöjligheter. QuickData Displayer Nuvarande status och driftsdata Fel på smörjsystemet, rapporterat med tid för det inträffade Åtgärdande av felet, tid för inträffande och längd på felet Lågnivåsignal för behållare och påfyllning Modifieringar i programmet pausprogrammering Antalet automatiskt och manuellt triggade smörjcykler såväl som den smörjkonsumtion det motsvarar Avbrott i strömförsörjningen All data kan läsas med hjälp av bärbar dator eller handdator via IR interface. Alla data ger användaren möjlighet att dra slutsatser om kondition, funktion, pålitlighet och servicelängd på maskinen/utrustningen. All information kan analyseras och dokumenteras för att användas som skrivna protokoll. Pumpe 2 Programmet med 22/2-pumpar innefattar 12 och 24 VDC pumpar. De finns tillgängliga med 1, 2 eller element med 5, 6, 7 mm eller justerbart utlopp. Behållare finns i storlekar om 2, 4 eller 8 liter. Använd pumpens identifikationskod för att hitta tillgängliga pumpkonfigurationer i listan. 20

21 22-pumpar utan och 2-pumpar med datalogger QuickData Modeller Art. nr. Model Anslutning P22-8YLBO-1K A5.10-MF P22-2XN -1K A6.15-MF P22-2XLBO-1K A5.10-MF P22-2XL-1K A5.10-MF P22-8XLBO-1K A6.15-MF00-A+SV P22-2XLBO-1K A5.10-MF P2-2XL-1K A5.10-MF P2-2XLBO-1K A5.10-MF P2-4XLBO-1K A5.10-MF P2-8XLBO-1K A5.10-MDF00 Dessa pumpar levereras inte med säkerhetsventil, som måste beställas separat. Övriga tekniska data och dimensioner är identiska med P20. Behållare Fett Lågnivkontroll Liter Im Lbs Kretskort 24 VDC ol 24 VDC fett 24 VDC fett 24 VDC fett 24 VDC fett 24 VDC fett 24 VDC fett 24 VDC fett 24 VDC fett 24 VDC fett Tillbehör Beskrivning infrarött interface mjukvara för diagnostik detektor Art. nr Infrarött interface 21

22 Identifikationskod: P 20-VDC med/utan PCB V10-V1, H Exempel på Modellbeteckningar Notera: Alla pumpar som avviker från listade standardmodeller kan byggas utifrån gilitig identifikationskod. Basmodeller, pumpar avsedda för fett & ol med 1- utlopp och VDC motor Behållare X Y N L = 2 l genomskinlig plast = 4 l genomskinlig plast = 8 l genomskinlig plast = behållare för fett = behållare för ol = standardutförande = lågnivåkontroll Utan beteckning = standard 2 l, 4l, 8l BO = påfyllning från toppen BF = behållare med följeplatta FL = flat behållare (2 l end. utan lågnivåkontroll) Pumpelement 1- = antal pumpelement K5 = kolvdiameter = 5 mm K6 = kolvdiameter = 6 mm K7 = kolvdiameter = 7 mm KR = justerbart pumpelement kolvdiameter = 7 mm C7 = kolvdiameter = 7 mm** B7 = kolvdiameter = 7 mm (utlopp för K5) S7 = kolvdiameter = 7 mm (livsmedelsklassade appl.) Driftsspänning 12 VDC or 24 VDC Antal möjliga anslutningar 1A = 1 1 anslutning (vänster), anslutningsspänning 1A = 2 1 anslutning (vänster), anslutningsspänning 1A = 1 anslutning (vänster), anslutningsspänning + fjärrkontroll för ytterligare smörjning, lågnivå *** 2A = 2 anslutningar matarspänning vänster + fjärrkontroll för 1 1 ytterligare smörjning, lågnivå (höger)*** Typ av anslutning 1 = fyrkantskontakt, utan kabel 1 5 = bajonettkontakt, 4/ polig, DIN (V10-V1, V20-V2, H) (endast för mobila applikationer) 7 = bajonettkontakt, 7/6 polig, DIN (V10-V1, V20-V2) (endast för mobila applikationer) Anslutningar utanför pumpen 01 = 1 med anslutningskontakt, utan kabel 10 = 1 anslutning med 10 m kabel 11 = 1 anslutning med 10 m ADR kabel * 14 = bajonettuttag med 10 m kabel, 4/ polig 2 (V10-V1, V20-V2) utan nivåkontroll och utan fjärrkontroll *** 16 = bajonettuttag med 10 m kabel, 7/6 polig (V10-V1, V20-V2) med nivåkontroll eller fjärrkontroll för smörjmedel *** 17 = bajonettuttag med 10 m ADR kabel*, 4/ pole 2 (V10-V1, H) PCB 12 VDC / 24 VDC 12 V10 - V1 med justerbar gång/paustid H = för släp eller semisläp ingen beteckning: pump utan PCB 1 2 Siffrorna måste motsvara anslutningskontakterna / * för transport av farligt gods/ ** C7 beteckning för silikonpasta pumpelement / *** lågnivåkontroll; anslutning för oiljenivå inte medräknad 22

23 Identifikationskod: P 20-VDC med PCB M08-M2 Exempel på Modellbeteckningar Notera: Alla pumpar som avviker från listade standardmodeller kan byggas utifrån gilitig identifikationskod. Basmodeller, pumpar avsedda för fett & ol med 1- utlopp och VDC motor Behållare X Y N L = 2 l genomskinlig plast = 4 l genomskinlig plast = 8 l genomskinlig plast = behållare för fett = behållare för ol = standardutförande = lågnivåkontroll Utan beteckning = standard 2 l, 4l, 8l BO = påfyllning från toppen FL = flat behållare (2 l end. utan lågnivåkontroll) Pumpelement 1- = antal pumpelement K5 K6 K7 KR B7 S7 = kolvdiameter = 5 mm = kolvdiameter = 6 mm = kolvdiameter = 7 mm = justerbart pumpelement, (kolvdiameter = 7 mm) = kolvdiameter = 7 mm (utlopp för K5) = kolvdiameter = 7 mm (livsmedelsklassade appl.) Driftsspänning 12 VDC or 24 VDC Antal möjliga anslutningar 2A = 2 anslutningar, anslutningsspänning (vänster) + fjärrkontroll för ytterligare smörjning, lågnivå (höger) *** och induktiv givare (höger) 4 Typ av anslutning 6 = bajonettkontakt, 7/5 polig, DIN , (M08-M2) Anslutningar utanför pumpen 15 = bajonettuttag med 10 m kabel, 7/5 kärna, M08-M2 PCB 12 VDC / 24 VDC M08-M2 = med microprocessor (olika inställningsmöjligheter, se kombinationer för jumperinställningar) Siffrorna måste motsvara anslutningskontakterna 4 Induktiv givare, 4-polig *** Lågnivå för ol; anslutning för lågnivå är inte medräknad Med reservation för ev. förändringar 2

24 Indentifikationskod: P 20-VAC med/utan PCB V10-V1, V20-V24 Exempel på Modellbeteckningar Notera: Alla pumpar som avviker från listade standardmodeller kan byggas utifrån gilitig identifikationskod. P20, P20 UL2 Basmodeller, pumpar avsedda för fett & ol med 1- utlopp och VDC motor Behållare X Y N L = 2 l genomskinlig plast = 4 l genomskinlig plast = 8 l genomskinlig plast = behållare för fett = behållare för ol = standardutförande = lågnivåkontroll Utan beteckning = standard 2 l, 4l, 8l BO = påfyllning från toppen FL = flat behållare (2 l endast utan lågnivåkontroll) Pumpelement 1- = antal pumpelement K5 = kolvdiameter = 5 mm K6 = kolvdiameter = 6 mm K7 = kolvdiameter = 7 mm KR = justerbart pumpelement kolvdiameter = 7 mm B7 = kolvdiameter = 7 mm (utlopp för K5) S7 = kolvdiameter = 7 mm (livsmedelsklassade appl.) Driftsspänning AC = VAC +/- 10%, Hz +/- 5% (med 24 VDC motor) Antal möjliga anslutningar 1A = 1 anslutning, anslutningsspänning (end. fyrkantskontakt) 1 vänster botten 2A = 2 anslutningar, anslutningsspänning (end. fyrkantskontakt) 1 vänster botten, antingen end. lågnivå (fyrkantskontakt) 1 2 vänster botten eller (bajonett) vänster topp, eller belyst tryckknapp + lågnivå (bajonett), vänster topp Typ av anslutning 1 = 1 fyrkanstkontak plug (DIN 4650, Type A) 5 = 2 bajonettontakt, 4/ polig, DIN = bajonettkontakt, 7/6 polig, DIN Anslutningar utanför pumpen 04 = med anslutningskontakt utan kabel 1 14 = 2 bajonettuttag med 10 m kabel, 4/ kärna, V10-V1, V20-V2, anslutning för lågnivåkontroll och upplyst tryckknapp 16 = bajonettuttag med 10 m kabel, 7/6 kärna, V10-V1, V20-V2, anslutning för lågnivåkontroll och upplyst tryckknapp PCB 12 VDC / 24 VDC V10 V1 = med justerbar paus/gångtid V20 V2 = med justerbar paus/gångtid (USA) ingen beteckning: pump utan PCB 1 2 Siffrorna måste motsvara anslutningskontakterna 24

25 Identifikationskod: P 20-VAC med PCB M08-M2 Exempel på Modellbeteckningar Notera: Alla pumpar som avviker från listade standardmodeller kan byggas utifrån gilitig identifikationskod. P20, P20 UL Basmodeller, pumpar avsedda för fett & ol med 1- utlopp och VDC motor Behållare 2 = 2 l genomskinlig plast 4 = 4 l genomskinlig plast 8 = 8 l genomskinlig plast X Y L 2 = behållare för fett = behållare för ol = lågnivåkontroll Utan beteckning = standard 2 l, 4l, 8l BO = påfyllning från toppen FL = flat behållare (2 l endast utan lågnivåkontroll) Pumpelement 1- = antal pumpelement K5 K6 K7 KR B7 S7 = kolvdiameter = 5 mm = kolvdiameter = 6 mm = kolvdiameter = 7 mm = justerbart pumpelement kolvdiameter = 7 mm = kolvdiameter = 7 mm (utlopp för K5) = kolvdiameter = 7 mm (livsmedelsklassade appl.) Driftsspänning AC = VAC +/- 10%, Hz +/- 5% (med 24 VDC motor) Antal möjliga anslutningar A = anslutningar (vänster) för anslutningsspänning, extern upplyst tryckknapp för ytterligare cykel- och felindikation, 1 lågnivå + 2:a anslutningen (höger) för induktiv givare Typ av anslutning 1 = fyrkantsplugg (DIN 4650, typ A) 6 = bajonettkontakt, 7/5-polig, DIN Anslutningar utanför pumpen 15 = bajonettuttag med 10 m kabel, 7/5 kärna PCB 12 VDC / 24 VDC M08 M2 = med microprocessor (olika inställningsmöjligheter) Med reservation för ev. förändringar 25

26 Identifikationskod: P 22 och P 2 - VDC Exempel på Modellbeteckningar Notera: Alla pumpar som avviker från listade standardmodeller kan byggas utifrån gilitig identifikationskod. Basmodeller, pumpar avsedda för fett & ol med 1- utlopp och VDC motor P 22 = pump utan datalogger Behållare 2 = 2 l genomskinlig plast 4 = 4 l genomskinlig plast 8 = 8 l genomskinlig plast X = behållare för fett L = lågnivåkontroll Utan beteckning = standard 2 l, 4l, 8l BO = påfyllning från toppen Pumpelement 1- = antal pumpelement K5 K6 K7 KR B7 S7 = kolvdiameter = 5 mm = kolvdiameter = 6 mm = kolvdiameter = 7 mm = justerbart pumpelement kolvdiameter = 7 mm = kolvdiameter = 7 mm (utlopp för K5) = kolvdiameter = 7 mm (livsmedelsklassade appl.) Driftsspänning 12 VDC, 24 VDC Antal möjliga anslutningar 2A = 1 anslutn. (vänster) för anslutningsspänning, ext. upplyst tryckknapp för ytterligare cykel och felindikation, lågnivå + 2:a anslutningen (höger) för induktiv givare 1 Typ av anslutning 1 = bajonettanslutning, 7/5-polig, DIN Anslutningar utanför pumpen 15 = bajonettuttag med 10 m kabel, 7/5 kärna PCB 12 VDC / 24 VDC MF00 = med microprocessor och touch pad MDF00 = med microprocessor, datalogger och touch pad 1 Induktiv givare, bajonettkontakt 4-polig 26

27 Identifikationskod: P 22 och P 2 - VAC Exempel på Modellbeteckningar Notera: Alla pumpar som avviker från listade standardmodeller kan byggas utifrån gilitig identifikationskod. Basmodeller, pumpar avsedda för fett & ol med 1- utlopp och VDC motor P 22 = pump utan datalogger Behållare 2 = 2 l genomskinlig plast 4 = 4 l genomskinlig plast 8 = 8 l genomskinlig plast X = behållare för fett L = lågnivåkontroll Utan beteckning = standard 2 l, 4l, 8l BO = påfyllning från toppen FL = flat behållare (2 l end. utan lågnivåkontroll, inte för ol) Pumpelement 1- = antal pumpelement K5 K6 K7 KR B7 S7 = kolvdiameter = 5 mm = kolvdiameter = 6 mm = kolvdiameter = 7 mm = justerbart pumpelement kolvdiameter = 7 mm = kolvdiameter = 7 mm (utlopp för K5) = kolvdiameter = 7 mm (livsmedelsklassade appl.) Driftsspänning AC = VAC +/- 10%, Hz +/- 5% (med 24 VDC motor) Antal möjliga anslutningar A = anslutningar, anslutningsspänning (end. fyrkantskontakt) vänster knapp, belyst tryckknapp + lågnivåkontroll (bajonettkontakt) vänster topp och induktiv givare (bajonettkontakt) övre höger Typ av anslutning 1 = fyrkantskontakt (DIN 4650, type A) 6 = bajonettkontakt, 7/5-polig, DIN Anslutningar utanför pumpen 00 = utan anslutningssockel och utan kabel (special) 15 = bajonettsockel med 10 m kabel, 7/5-kärna, anslutning för lågnivåmätare och belyst tryckknapp. PCB 12 VDC / 24 VDC MF00 = med microprocessor och touch pad MDF00 = med microprocessor, datalogger och touch pad Med reservation för ev. förändringar 27

28 205 Pumpar 205 är en multiline högtryckspump som kan driva upp till 5 pumpelement. Den används i system för progressiv automatisk smörjning och kan försör smörjpunkter med smörjmedel direkt eller användas som central smörjpump i större progressiva system. Utformningen av driv- och exenteraxeln, den effektiva snäckväxeln, ett minimalt antal delar och universalmotorn ger 205-pumparna många fördelar pumpen är tillgänglig med trefas flänsmonterad universalmotor för volt vid 50 Hz eller volt vid 60 Hz, eller med en axel för inkoppling av andra motorer. De finns att få med olika utväxlingar och tankstorlekar, med eller utan nivåkontroll. Tanken - 4, 5 eller 8 liter - är lämplig för både fett och ol. Pump 205 Populära 205 Modeller Art. nr. Beskrivning Motor Utväxling Behållare storlek (liter) Liter Im Lbs P205-M280-4XYN-4K6-80/ / P205-M070-5XYN-1K / P205-M280-5XYBU-1K / P205-M070-8XYBU-1K / Nivåkontroll Antal element (storlek) -fas 280: (6mm) -fas 70: (7mm) -fas 280: (6mm) -fas 70: (6mm) P205-M070-5XYN-4K6- -fas 70: (6mm) / Dessa pumpar levereras inte med säkerhetsventil, som måste beställas separat. Tillbehör Art. nr. Beskrivning säkerhetsventil SVEVT-50-G 1/4 för 6 mm slang säkerhetsventil SVEVT-50-G 1/4 för 8 mm slang fyllningsanslutning G 1/4 inv.* (BSPP) fyllningsanslutning G 1/4 inv.* (BSPP) pumpelement med monterad kolv ø 5 (K5) pumpelement med monterad kolv ø 6 (K6) pumpelement med monterad kolv ø 7 (K7) justerbart pumpelement (KR) * returanslutningar för lediga utloppsportar 28

29 205 pumpar Tekniska data antal utlopp gängad anslutning maximalt driftstryck lämpliga smörjmedel smörjmedelsmatning/slag smörjmedelsmatning/timme (utmatningen ökar med 20% för 60 Hz applikationer) driftstemperatur nivåkontroll 1-5 G 1/4 inv. (BSPP) 50 bar (5076 psi) fett upp till NGLI 2 NGLI på begäran 2 ol med viskositet av min. 20 mm /s 5mm 0,11 cm 6mm 0,16 cm 7mm 0,2 cm justerbar 0,04 -,18 cm (0,0068 in ) utväxling kolv dia. 5 mm (0,0098 in ) 70:1 115 cm (7,01 in ) (0,014 in ) 280:1 29 cm (1,77 in ) (0,002 to 0,011in /min) 700:1 11 cm (0,67 in ) kolv 172 cm 4 cm 17 cm dia. 6 mm (10,50 in ) (2,62 in ) (1,04 in ) kolv 25 cm 6 cm 25 cm dia. 7 mm (15,44 in ) (,84 in ) (1,52 in ) justerbar cm cm 5 22 cm ( in ) ( in ) ( in ) -20 till 70 C (-4 till 158 F) ultraljudssensor för låg- och högnivåkontroll (tillval) Dimensioner Storlek behållare 8 liter (plast) (med lågnivåkontroll) 4 liter (plast) (med lågnivåkontroll) 5 liter (metall) (med lågnivåkontroll) Höjd 507 mm (20 in) 406 mm (16 in) 45 mm (17 in) Bredd mm (11 14 in) beroende på utförande Djup mm (9 12 in) beroende på utförande 29

30 Identifikationskod Pumpmodeller 205 Den kompletta pumpenheten betecknas av en typkod som finns på namnplattan. Exempel på typkoder Basmodell för husenhet P205 = husenhet för alla pumpmodeller Drivenhet M = trefas flänsmotor motorbeteckningen med förlängning tex volt, frekvens, explosionssäkert utförande adderas till typkoden F = fri axelände Behållare XY N BU = utväxlning i = 1 : 280 = utväxlning i = 1 : 700 = utväxlning i = 1 : 70 = 4 l plastbehållare = 5 l plåtbehållare = 8 l plastbehållare = behållare för fett och ol = behållare utan nivåkontroll = behållare med hög- & lågnivåkontroll (ultraljudsensor) Notera: Ultraljudssensorn är utrustad med 2 brytpunkter. Om endast en lågnivåkontroll önskas måste den motsvarande kontakten anslutas. Sensorn kräver en spänning på 24 VDC. Pumpelementenhet 1to5 5,6or7 KR = antal pumpelement = kolvdiameter (mm) = justerbart pumpelement, kolvdiameter 7 mm Förlängningar i motorbeteckningen = standard multi-range motor för V/ 50 Hz och V/ 60 Hz 000 = pump utan motor, men med anslutningsfläns 0

31 215 pumpar 215 är en multiline högtryckspump som kan driva upp till 15 pumpelement. Den används i system för progressiv automatisk smörjning och kan försör smörjpunkter med smörjmedel direkt eller användas som central smörjpump i större progressiva system. 215-pumpar finns tillgängliga med en trefas multirange motor för volt vid 50 Hz eller volt vid 60 Hz, med en 500 volt, 50 Hz motor, med en frigående axel för användning med andra motorer, eller med en oscillerande drivning. Den finns med olika utväxling, olika storlek på behållaren, med eller utan nivåkontroll. Behållaren - 4, 5, 8 eller 0 liter - är lämplig för både fett och ol. Pump 215 Popular 215 Modeller Art. nr. Beskrivning Motor Utväxling Behållare storlek (liter) Liter Im Lbs P215-M100-0XYBU- 1K / P215-M490-10XYBU- 2K / P215-M100-10XYBU- 1K / P215-M100-10XYBU- 6K / P215-F049-0XYN- 1K7-000 Nivåkontroll Antal element -fas 100: (7 mm) -fas 490: (7mm) -fas 100: (6 mm) -fas 100: (7mm) frig.axelände, ingen motor 49: (7 mm) P215-M100-10XYBU- -fas 100: (6mm) 2K / Dessa pumpar levereras inte med säkerhetsventil, som måste beställas separat. Tillbehör Art. nr. Beskrivning säkerhetsventil säkerhetsventil säkerhetsventil säkerhetsventil säkerhetsventil säkerhetsventil pumpelement * För lediga utloppsportar fyllningsanslutning G 1/4 inv.* (BSPP) fyllningsanslutning G 1/2 inv.* (BSPP) pumpelement K7 Slangdiameter 6 mm slang via T-koppling 6 mm slang via T-koppling 8 mm slang via T-koppling 8 mm slang via T-koppling 10 mm slang via T-koppling 10 mm slang via T-koppling Tryck 200 bar (2900 psi) 50 bar (5076 psi) 200 bar (2900 psi) 50 bar (5076 psi) 200 bar (2900 psi) 50 bar (5076 psi) 1

32 215 Pumpar Tekniska data antal utlopp gängad anslutning maximalt driftstryck lämpliga smörjmedel max. smörjmedelsmatning per kolvslag (justerbar från max. till 25%) ung max smörjmedelsmatning per timme (utmatningen ökar med 20% för 60 Hz applications) driftstemperatur nivåkontroll ratio: kolv dia. 6 mm kolv dia. 7 mm 1-15 G 1/4 inv. (BSPP) 50 bar (5076 psi) fett upp till NGLI 2 NGLI på begäran 2 ol med viksositet av minst. 20 mm /s 6mm 7mm cm cm ( in ) ( in ) 490:1 27 cm (1.6 in ) 9 cm (2.4 in ) 100:1 12 cm (8.0 in ) 189 cm (11.5 in ) 49:1 7:1 (tillgänglig end. för frig. axel eller oscillerande drift) 268 cm (16.4 in ) 86 cm (2.5 in ) (1.04 in ) 25 cm (1.52 in ) 5 22cm -20 till 70 C (-4 till 158 F) ultraljudssensor för låg- och högnivåkontroll (tillval) Dimensioner Storlek behållare 4 liter* (utan lågnivåkontroll) 8 liter* (utan lågnivåkontroll) 10 liter** (utan lågnivåkontroll) 0 liter** (utan lågnivåkontroll) lågnivåsensor * genomskinlig plast ** metall 20 pump 20 är en pump som har sitt ursprung i multilinepumpen pumpen kan driva upp till 0 Dimensioner Höjd 48 mm (17.25 in) 59 mm (21.25 in) 520 mm (20.50 in) 760 mm (0.00 in) 0 mm (1.2 in) Populära 20 modeller Bredd 125 mm (4.9 in) justerbara pumpelement. På grund av det ökade antalet möjliga pumpelement används en 0,25 kw motor. Djup mm (16 18 in) 26 mm (1 in) beroende på utförande Art. nr. Beskrivning Motor Utväxling Behållare storlek (liter) Höjd Bredd 81 mm (2,7 in) 46 mm (18,2 in) 65 mm (2.6 in) Alla andra tekniska specifikationer, inklusive tillbehör, är desamma som för 215-pumpen. Nivåkontroll Antal element -fas 100:1 0 (7,9 gal) 0 (7 mm) -fas 100:1 0 (7,9 gal) 17 (7 mm) Djup 28 mm (12,9 in) 2

33 Identifikationskod Pump 215 Den kompletta pumpenheten betecknas av en typkod som finns på namnplattan. Exempel på typkoder Basmodell för husenhet P215 = husenhet för alla pumpmodeller Drivenhet M F P Behållare XY N BU = -fas flänsmotor motorbeskrivningen med till för tex spänning, frekvenser, explosionssäker konstruktion läggs till typkoden = frigående axel = oscillerande gång = utväxling i = 1 : 490 = utväxling i = 1 : 100 = utväxling i = 1 : 49 = utväxling i = 1 : 7 (endast för F och P) = 4 l plastbehållare = 8 l plastbehållare = 10 l plåtbehållare = 0 l plåtbehållare = behållare för fett och ol = behållare utan lågnivåkontroll = behållare med hög- och lågnivåkontroll (ultraljudssensor) Notera: Ultraljudssensorn är utrustad med 2 brytpunkter. Om endast en lågnivåkontroll önskas måste den motsvarande kontakten anslutas. Sensorn kräver en spänning på 24 VDC. Pumpelementenhet 1 till 15 = antal pumpelement K6 el. K7 = kolvdiameter (mm) Förlängningar i motorbeteckningen = standard multrange motor för V/ 50 Hz och V/ 60 Hz = enhastighetsmotor för nätverksspänningar 500 V/ 50 Hz = pump utan motor, dock med anslutningsfläns

34 Pump HTL101 för hydrauliska verktyg HTL101 är en hydrauliskt driven smörjpump. Den används huvudsakligen till smörjning av hydrauliska hammare. Den kan dock också användas för smörjning av andra hydrauliskt drivna enheter. Eftersom den är kompakt och liten är HTL101 idealisk för montering direkt på hammaren eller någon annan påmonterad enhet. Motorn drivs av huvudenhetens hudrauliska system. Medan hammaren eller någon annan påmonterad enhet arbetar, går pumpen kontinuerligt och ger smörjmedel som silikon eller fett upp till NLGI klass 2 till de anslutna smörjpunkterna. Pumpen förses med smörjmedel från en utbytbar 400 grams patron. Den röda kolven i patronen fungerar som en visuell nivåkontroll av fettnivån. När kolven når lågnivå-läge (syns i kontrollfönster), måste patronen bytas. Pumputloppet kan kontrolleras via en justerbar strypventil och kan därför anpassas till de flesta hammarstorlekar. Pumpens funktion kan kontrolleras genom att observera hurvida den eccentriska axeln roterar eller omfettnivåläge förändras. Pump HTL 101 Pumpen är avsedd att fungera vid temperaturer ner till -25 C (-1 F) likväl som under vatten (10 m eller 2.8 feet). Tekniska data utlopp drifttemperatur fabriksinställning inställning av säkerhetsventil max. hydrauliskt tryck min. hydrauliskt tryck anslutn. tryckledning för ol anslutn. för returledn. för ol Dimensioner 0.22 cm /rotation - 25 C till 80 C 0.1 in /rotation - 1 F till 176 F 4 rpm (inställningsvidd 2-20 rpm) 4 rpm 120 bar (fettryck) 1740 psi 250 bar 626 psi 100 bar 1450 psi M 16 x 1.5 mm M 16 x 1.5 mm anslutning för matarledning G 1/4 anslutningar för matningsledningar olika utlopp (topp, botten, bak) Höjd (patron inräknad) Vidd Djup 02 mm (11.9 in) 17 mm (6.8 in) 85 mm (.4 in) 02 mm (11.9 in) 17 mm (6.8 in) 85 mm (.4 in) Populära HTL101-modeller Art. nr. Model Patronkapacitet cm In HTL Fett fett eller silikon Populära HTL101-patroner Art. nr. HTL patron förpackningar med 12 silikonpatroner förpackningar med 12 silikonpatroner förpackning med 12 silikonpatroner 4

35 Multiline och progressivesystem SSV fördelare SSV fördelare Den progressiva fördelaren SSV matar med hög precision den smörjvolym förinställts till inloppet. Genom att stänga ett utlopp matas smörjmedlet till nästa undre utlopp. Pluggning av utlopp ger stora möjligheter till variation av mängd ut till smörjpunkt. Dessutom medför den interna kopplingen att externa T- kopplingar inte behövs. En speciell finess med det progressiva fördelarsystemet är att en tidigare fördelarlinje måste påföra smörjmedel innan nästa kan göra det. Detta medför att det progressiva systemet blir lätt att övervaka, visuellt eller elektroniskt. Fördelarna finns tillgängliga med 6 till 22 utlopp och kan användas med fett upp till NLGI 2 eller ol med minst 40 mm 2 /s. Lincolns progressiva fördelare i blockkonstruktion har inga ömtåliga gummitätningar. De kan därför utan problem användas vid höga differentialtryck (upp till 100 bar mellan två utlopp) och vid olika temperaturer. Maximalt drifttryck är 50 bar. Fördelar inga gummitätningar konstruktion med ett block intern kombination av utlopp exakt matning av smörjmedel enkel att övervaka högt drifttryck kostnadseffektiv Modeller Ingen övervakning Storlek inlopp: R 1/8" inv. (BSPP) kolstål 0 rostfritt 16Ti rostfritt stål (VA 1.405) stål (VA ) Antal Storlek inlopp: 1/8" NPT inv. utlopp kolstål 0 rostfritt stål (VA 1.405)
