+11,7 +11,7 BEF. BYGGNAD +12,1 SH+11,8 +10,0 +10,0 +9,5 SITUATIONSPLAN 1:500. Tillbyggnad av hus på Oaxen Anmälan till Träpriset

Transkript

1 Oaxen, en skärgårdsö i Himmelsfjärden, mitt i Södertäljeleden, är känd för sitt nedlagda kalkbrott och sin gourmetrestaurang. Kring cementfabriken växte det från 1800-talets mitt upp ett litet samhälle. Kalkbrytningen lades ned 1974 och samhället har idag en blandning av året-runtboende och sommarbostäder. I en brant sluttning ca 50 meter från den sydvästra stranden ligger ett av de äldsta husen, Svalan, med metertjocka källarväggar. På 1970-talet gjordes en tillbyggnad som förvanskade huset men gjorde det bobart på modernt vis, om än med små och prångiga rum. Uppdraget var att, på en begränsad tillbyggnadsrätt om ca 60 m 2 BYA, tillskapa sällskapsrum och ett arbetsrum. Sjöutsikten och kvällsljuset skulle tas tillvara samtidigt som bakomliggande grannes sjöutsikt ej skulle störas. Det naturliga valet blev att föreslå en frikopplad byggnad, ansluten till huvudbyggnaden med en uppglasad länk. Marklutning och det befintliga husets golvnivå gav att det måste bli en souterränglösning. Ursprungstanken var att ställa tillbyggnaden på fristående pelare och att använda utrymmet under tillbyggnaden som bilplats. Beställaren ville dock hellre ha ett riktigt garage och biutrymmen. Som kontrast till huvudbyggnadens putsade fasad gjordes tillbyggnaden i trä. Endast färgsättning håller ihop de båda huskropparna. Tillbyggnadens ytterväggar veckar och ringlar sig och blir skärmtak och väggskärmar. Slitsar av fönster och sammanhängande fönsterpartier förstärker effekten. Mot slänten och baksidan i öster är tillbyggnaden helt sluten. Endast den öppningsbara och glasade länken kopplar samman husets fram och baksida. Anmälan till Träpriset

2 ,7 +10,0 +11,7 BEF. BYGGNAD SH+11,8 +12, ,5 +10,0 8 7 PLAN 1:500 SITUATIONSPLAN 1:500 Anmälan till Träpriset

3 Sällskapsrummet är helt glasat mot terrassen i väster och kan öppnas mot denna med skjutpartier. Arbetsrummet (som också används som sovrum) är skiljt från vardagsrummet med en skärmvägg, tät men glasad mot anslutande tak och väggar. Arbetsrummet är glasat mot terrassen, men har också fönsterslitsar mot tak, vägg och golv för att ge släpljus och siktlinje mot tillfartsvägen. Bebyggelseidén förankrades hos stadsarkitekt och antikvariska myndigheter. Bygglov beviljades efter viss debatt i den lokala byggnadsnämnden. Byggnaden färdigställdes Arkitekt: Lund & Valentin Arkitektur och Design AB gm SAR/MSA Lars Wahlström Byggentreprenör: Viktor Hanson AB Fotograf: Åke E:son Lindman Anmälan till Träpriset

4 FÖRRÅD GARAGE FRD HALL TILLBYGGNAD BEF. BYGGNAD TVÄTT, T/D KPR G FG+10,00 FG+10,00 PLAN 1 1:100 Anmälan till Träpriset

5 T D FRD RUM HALL TILLBYGGNAD BEF. BYGGNAD KÖK FG +12,10* RUM RUM FG +12,10* BALKONG PLAN 2 1:100 Anmälan till Träpriset

6 FASAD MOT VÄSTER 1:100 BEF. FG +12,26 BEF. FG +10,00 B BET - ANT J A - B B Anmälan till Träpriset MTGRÄNS

7 BEF. MARKNIVÅ FASAD MOT VÄSTER 1:100 BEF. MARKNIVÅ BEF. FG +10,00 TOMTGRÄNS TOMTGRÄNS FASAD MOT NORR 1:100 Anmälan till Träpriset

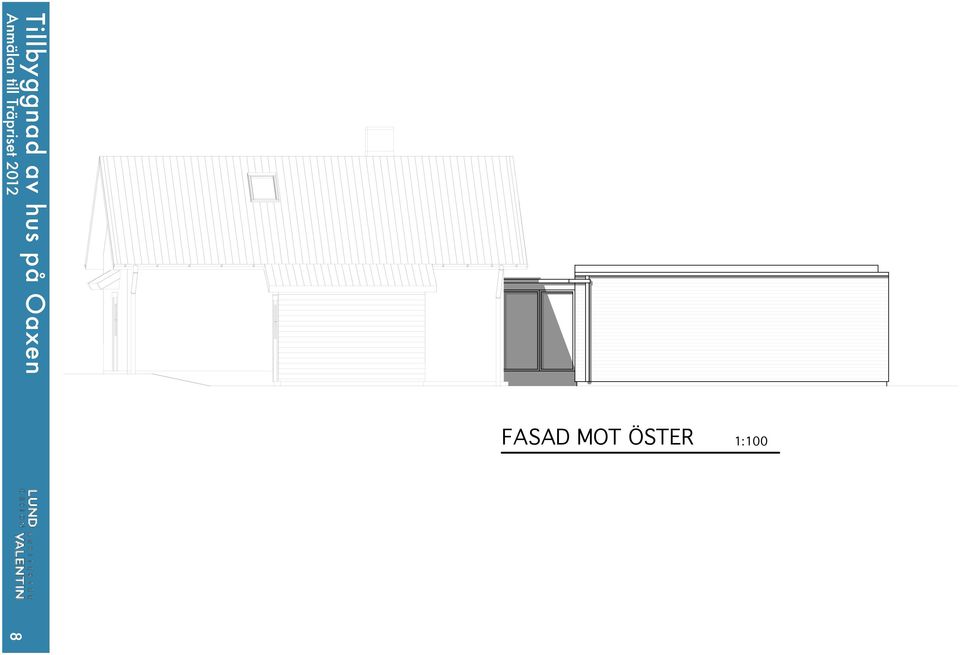

8 FASAD MOT ÖSTER 1:100 BEF. MARKNIVÅ B BET - ANT JUSTERING ENL A - BEF. MARKNIVÅ ÄNDRINGE BYGGLO 300 TOMTGRÄNS Anmälan till Träpriset

9 FASAD MOT ÖSTER 1: TOMTGRÄNS BEF. MARKNIVÅ +12,10 FASAD MOT SÖDER SEKTION B-B BEF. MARKNIVÅ 1:100 TOMTGRÄNS Anmälan till Träpriset

10 BET ANT UPPDRAG NR DATUM SKALA ÄNDRINGEN AVSER RITAD AV ANSVARIG NUMMER SIGN HANDLÄGGARE DATUM BET Anmälan till Träpriset MM MOSS-SEDUM 25 MM NOPHADRAIN SARNAFILMATTA + FIBERDUK 22 MM RÅSPONT MIN 30 MM VENT. LUFTSPALT MELLAN 45x120 c 600, SNEDSÅGADE 1:100 FÖR TAKFALL 45 MM MIN.ULL MED VINDSPÄRR 220 MM MIN.ULL MELLAN 45x120 c 600, SNEDSÅGADE 1:100 FÖR TAKFALL TAKBJÄLKAR c 450 LIMTRÄ 115x315 ARMERAD DIFF.SPÄRR AVFASAS FÖR TAKLFALL. URTAG FÖR TAKFOT. 45 MM MIN.ULL MELLAN 3-LAG PAPPTÄCKNING ALT. 45x45 REGLAR c 450 SARNAFILMATTA + FIBERDUK KRÖNBLECK / HÄNGSKIVA MM GIPSSKIVA GN 22 MM U-PLYWOOD LUTN 1:50 GESIMSRÄNNA 22 MM U-PLYWOOD KRÖNBLECK 45x45 22x95 LIGGANDE FASSPONT DROPPBLECK 28x70 GLES PANEL c 1200 DETALJ A INSEKTSNÄT 22x95 GLES PANEL c 104 (JÄMN DELNING) RÄCKE ENL SEKTION 1-1 STÅLPELARE SE SEKTION 1-1 ÖK+12,26 45x195 NEDSÅGAS TILL RÄNNA AV PLÅT. UPPVIKES HÖJD 175 MM RUNT REGEL DROPPBLECK UNDER RÄCKE DETALJ E 45x145 LÄGGS I FALL UNDER RÄNNA 22x95 LIGGANDE FASSPONT DROPPBLECK 28x70 GLES PANEL c 1200 INSEKTSNÄT 22x95 GLES PANEL c 104 HÄNGSKIVA AV PLÅT KULÖR LIKA PORT STUPRÖR STÅLPELARE DAGMÅTT RM SEKTION 2-2 FOTPLÅT UNDERGJUTES +9,60 1: MELLAN BJÄLKAR MELLAN GOLV OCH REGEL DETALJ H +12,26 = LIKA BEF. FG 20 MM ÖVERGOLV (PARKETT) DIFF.SPÄRR REGEL ELLER KORTLING FÖR INFÄSTNING AV WIRSBO GOLVVÄRME PORTSKENOR. SE MONTAGEANVISNING 22 MM GOLVVÄRMESPÅNSKIVA FÖR PORT. 220 MM MIN.ULL MELLAN GOLVBJÄLKAR c 450 GENOMTRAMPNINGSSKYDD 13 MM GIPSSKIVA GN +10, MM BETONG STÅLSLIPAS +9,60 50 MM ISOLERING 150 MM DRÄN.GRUS ARM. NÄT Ø10s150-NPS 500 CENTRISKT FRÅNLUFTSKANALER DRAS SAMMAN OVAN LIMTRÄBALK OCH ANSLUTES TILL VINDDRIVEN VENTILATOR TYP NSP ASPIROTOR OBS! MIN 30 MM LUFTSPALT VEG TECH KANTAVSLUT KA 50 INSEKTSNÄT FOTPLÅT REKTANGULÄR HÄNGRÄNNA 13 MM GIPSSKIVA GN DIFF.SPÄRR 170 MM MIN.ULL MELLAN REGLAR 47x170 c MM GIPSSKIVA GU 34x45 STÅENDE REGLAR 22x95 LIGGANDE FASSPONT LÄTTKLINKER SLAMMAS PÅ OVANSIDA. SYLLISOLERING AV S-LIST FOTPLÅT SOCKELPUTS PLATON KANTLIST DETALJ F INSIDA SLAMMAS 290 LÄTTKLINKERBLOCK PLATONMATTA 65 MM ISODRÄN 2 Bi 37R-3 I VAR 3:e FOG HÅLKÄL ARM. 4Ø12 DRÄNERING Ø 100 STÖDMUR OBS! PANEL GERAS I HÖRN. MONTERAS MED STOR NOGGRANNHET OCH PASSFORM. SAMMA PANELNIVÅ RUNT OM. FÅR EJ TANDA ÖVER HÖRN. BEF. MARKNIVÅ LOKAL HÖJDSÄTTNING GÄLLER. UTGÅNGSPUNKT: BEF. FG PLAN BEF. FG PLAN KONTROLLERAS FÖRE BYGGSTART NYBYGGNAD AV FRITIDSHUS SEKTION 2-2 A1 1:20 A3 1:40 L. WAHLSTRÖM L. WAHLSTRÖM L. WAHLSTRÖM OAXEN 1:13, SÖDERTÄLJE TOMTGRÄNS BYGGHANDLING K

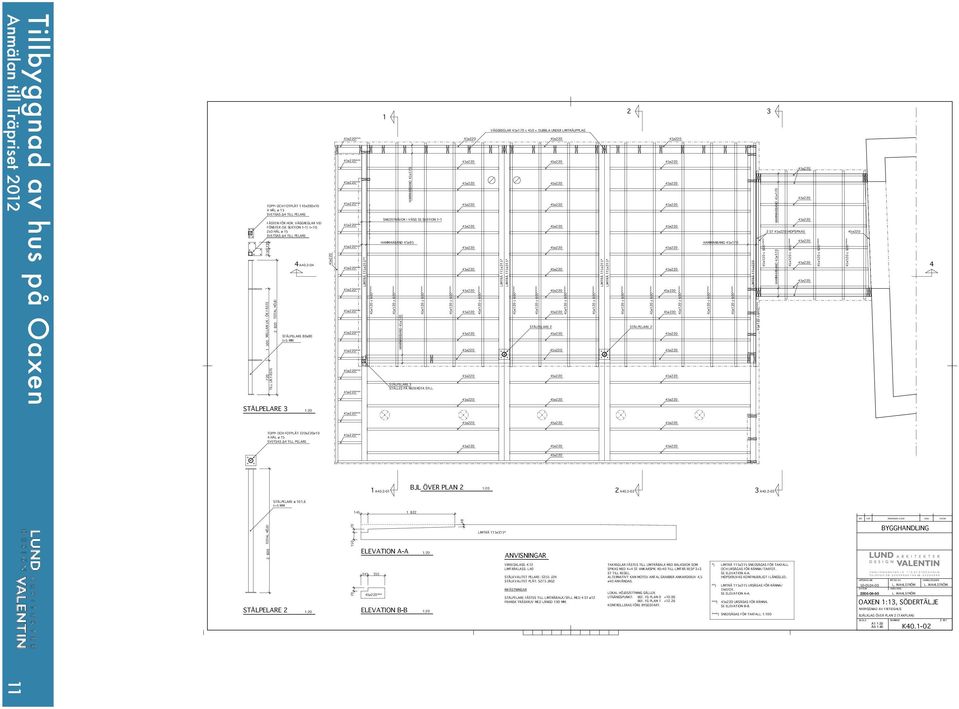

11 BET ANT UPPDRAG NR DATUM SKALA ÄNDRINGEN AVSER RITAD AV ANSVARIG NUMMER SIGN HANDLÄGGARE DATUM BET Anmälan till Träpriset MELLAN UK - ÖK FÄSTE TILL UK FÄSTE TOTAL HÖJD STÅLPELARE TOTAL HÖJD STÅLPELARE 2 TOPP- OCH FOTPLÅT 110x200x10 4 HÅL ø 15 SVETSAS Δ4 TILL PELARE FÄSTEN FÖR HOR. VÄGGREGLAR VID FÖNSTER (SE SEKTION 1-1) t=10. 2x3 HÅL ø 15 SVETSAS Δ4 TILL PELARE 4 A STÅLPELARE 80x80 t=5 MM 1:20 TOPP- OCH FOTPLÅT 220x220x10 4 HÅL ø 15 SVETSAS Δ4 TILL PELARE STÅLPELARE ø 101,6 t=5 MM 1:20 *** *** *** *** *** *** *** *** *** *** *** *** *** *** *** LIMTRÄ 115x315** HAMMARBAND 45x170 1 A *** HAMMARBAND 45x170 SNEDSTRÄVOR I VÄGG SE SEKTION 1-1 HAMMARBAND 45x95 ELEVATION A-A ELEVATION B-B 1:20 1:20 48 VÄGGREGLAR 45x170 c DUBBLA UNDER LIMTRÄUPPLAG HAMMARBAND 45x170 LIMTRÄ 115x315* 1:20 LIMTRÄ 115x315* LIMTRÄ 115x315* ANVISNINGAR STÅLPELARE 2 STÅLPELARE 2 STÅLPELARE 3 STÄLLES PÅ NEDERSTA SYLL BJL ÖVER PLAN 2 LIMTRÄ 115x315* LIMTRÄ 115x315* LIMTRÄ 115x220 2 A A HAMMARBAND 45x170 2 ST IHOPSPIKAS VIRKESKLASS: K12 TAKREGLAR FÄSTES TILL LIMTRÄBALK MED BALKSKOR SOM *) LIMTRÄ 115x315 SNEDSÅGAS FÖR TAKFALL LIMTRÄKLASS: L40 SPIKAS MED 4+4 ST ANKARSPIK TILL LIMTRÄ RESP 3+3 OCH URSÅGAS FÖR RÄNNA/TAKFOT. ST TILL REGEL. SE ELEVATION A-A. STÅLKVALITET PELARE: S355 J2H ALTERNATIVT KAN MOTSV ANTAL GRABBER ANKARSKRUV 4,5 IHOPSKRUVAS KONTINUERLIGT I LÄNGSLED. STÅLKVALITET PLÅT: S275 JRG2 x40 ANVÄNDAS. **) LIMTRÄ 115x315 URSÅGAS FÖR RÄNNA/ INFÄSTNINGAR TAKFOT. LOKAL HÖJDSÄTTNING GÄLLER. SE ELEVATION A-A. STÅLPELARE FÄSTES TILL LIMTRÄBALK/SYLL MED 4 ST ø12 UTGÅNGSPUNKT: BEF. FG PLAN FRANSK TRÄSKRUV MED LÄNGD 100 MM. BEF. FG PLAN ***) URSÅGAS FÖR RÄNNA. KONTROLLERAS FÖRE BYGGSTART. SE ELEVATION B-B. ****) SNEDSÅGAS FÖR TAKFALL 1:100 HAMMARBAND 45x NYBYGGNAD AV FRITIDSHUS BJÄLKLAG ÖVER PLAN 2 (TAKPLAN) A1 1:20 A3 1:40 BYGGHANDLING L. WAHLSTRÖM L. WAHLSTRÖM L. WAHLSTRÖM OAXEN 1:13, SÖDERTÄLJE K

12 BET ANT ÄNDRINGE BYGG UPPDRAG NR RITAD L. W DATUM ANSV L. W OAXEN 1:13, NYBYGGNAD AV FRITIDSH PERSPEKTIV TAKBJÄLKLA SKALA NUMM EJ I SKALA Projekteringen är gjord helt i 3D, där varje bräda och regel finns inlagd. Detta underlättade byggprocessen och byggnaden kunde uppföras i minsta detalj enligt ritningarna. Väggarna i souterrängplanet är murade med lecablock. I övrigt är byggnaden helt uppförd i trä. Ytterväggar har isolerad träregelstomme och utvändig liggande enkelfasspont. Vi har haft högt ställda krav på allt detaljarbete. Golvbjälklag är av trä, förstärkt med limträbalkar. Takbjälklag med bärande limträbalkar och tvärgående åsar av trä. Yttertaket är belagt med sedum. Dels för fördröjning av dagvatten, dels för att bakomliggande granne skall ha ett vackert tak att se på. Anmälan till Träpriset

13 TAKFOT 1:10 OAXEN 1:13 DETALJ B 1:5 LUND & VALENTIN Anmälan till Träpriset
