Xtreme-system. Handbok - reservdelar H SV. Högtryckssystem med höga prestanda för rostskyddsmålning. Endast för yrkesmässigt bruk.

Transkript

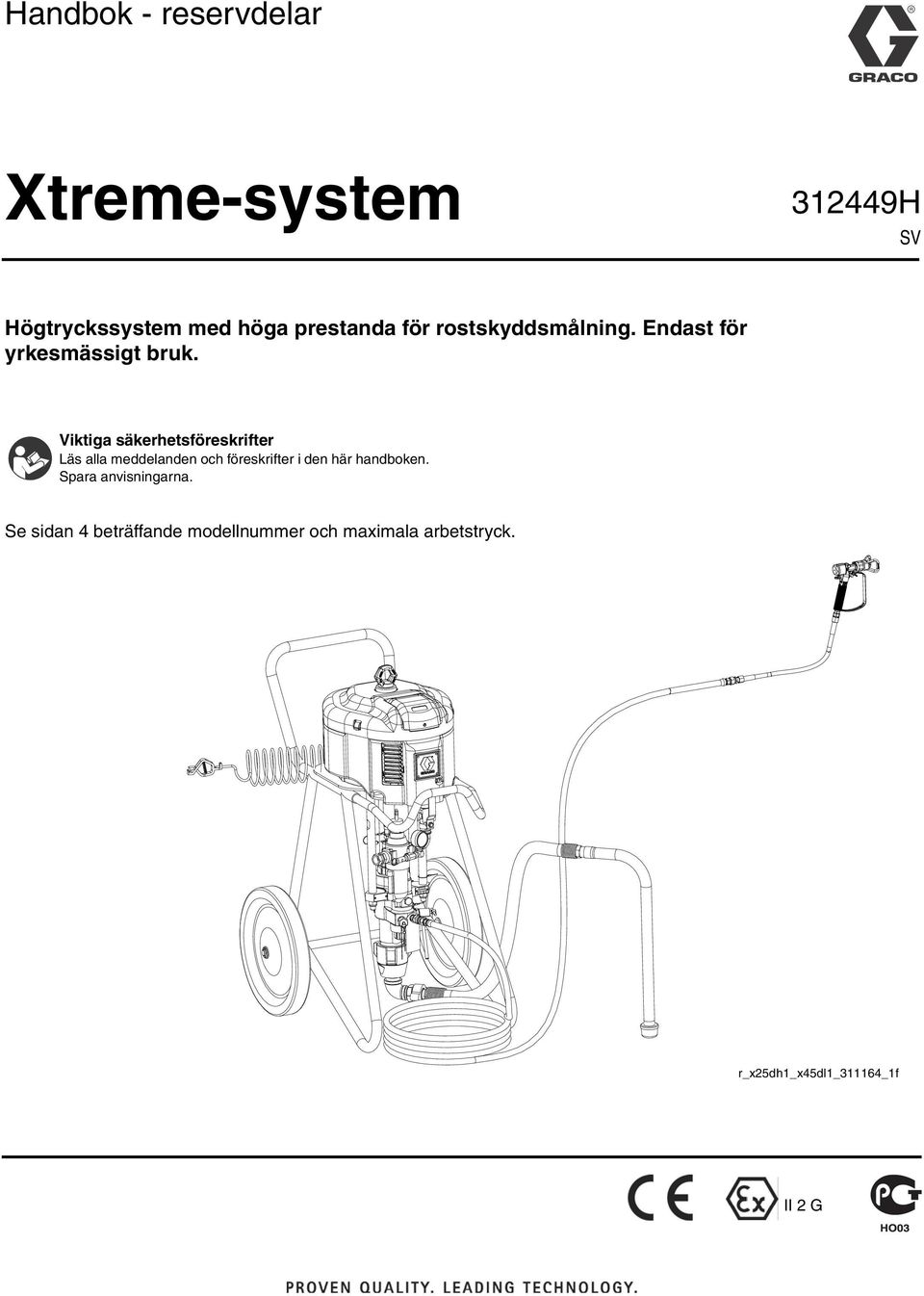

1 Handbok - reservdelar Xtreme-system H SV Högtryckssystem med höga prestanda för rostskyddsmålning. Endast för yrkesmässigt bruk. Viktiga säkerhetsföreskrifter Läs alla meddelanden och föreskrifter i den här handboken. Spara anvisningarna. Se sidan 4 beträffande modellnummer och maximala arbetstryck. r_x25dh1_x45dl1_311164_1f II 2 G

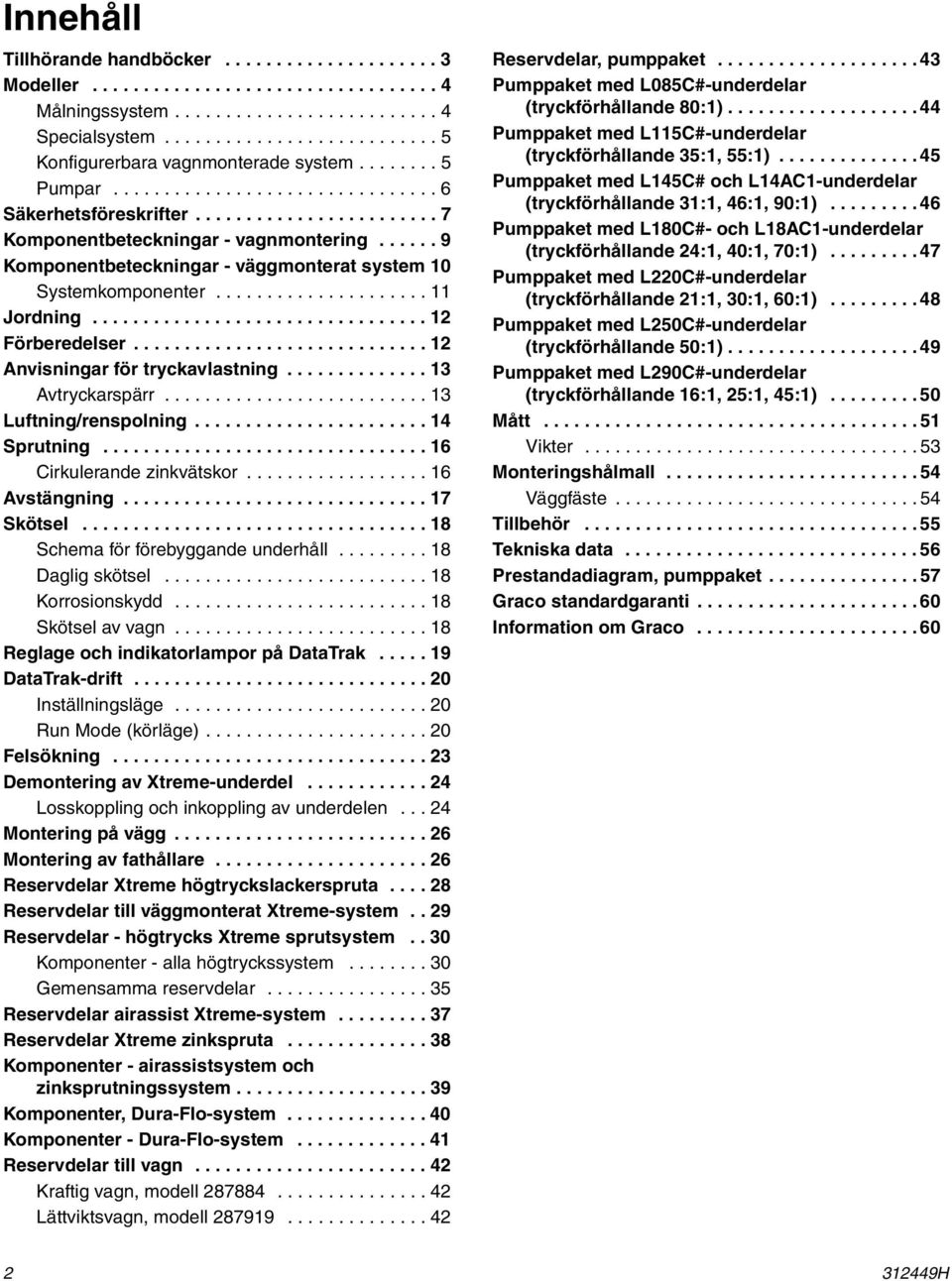

2 Innehåll Tillhörande handböcker Modeller Målningssystem Specialsystem Konfigurerbara vagnmonterade system Pumpar Säkerhetsföreskrifter Komponentbeteckningar - vagnmontering Komponentbeteckningar - väggmonterat system 10 Systemkomponenter Jordning Förberedelser nvisningar för tryckavlastning vtryckarspärr Luftning/renspolning Sprutning irkulerande zinkvätskor vstängning Skötsel Schema för förebyggande underhåll Daglig skötsel Korrosionskydd Skötsel av vagn Reglage och indikatorlampor på DataTrak DataTrak-drift Inställningsläge Run Mode (körläge) Felsökning Demontering av Xtreme-underdel Losskoppling och inkoppling av underdelen Montering på vägg Montering av fathållare Reservdelar Xtreme högtryckslackerspruta Reservdelar till väggmonterat Xtreme-system.. 29 Reservdelar - högtrycks Xtreme sprutsystem.. 30 Komponenter - alla högtryckssystem Gemensamma reservdelar Reservdelar airassist Xtreme-system Reservdelar Xtreme zinkspruta Komponenter - airassistsystem och zinksprutningssystem Komponenter, Dura-Flo-system Komponenter - Dura-Flo-system Reservdelar till vagn Kraftig vagn, modell Lättviktsvagn, modell Reservdelar, pumppaket Pumppaket med L085#-underdelar (tryckförhållande 80:1) Pumppaket med L115#-underdelar (tryckförhållande 35:1, 55:1) Pumppaket med L145# och L141-underdelar (tryckförhållande 31:1, 46:1, 90:1) Pumppaket med L180#- och L181-underdelar (tryckförhållande 24:1, 40:1, 70:1) Pumppaket med L220#-underdelar (tryckförhållande 21:1, 30:1, 60:1) Pumppaket med L250#-underdelar (tryckförhållande 50:1) Pumppaket med L290#-underdelar (tryckförhållande 16:1, 25:1, 45:1) Mått Vikter Monteringshålmall Väggfäste Tillbehör Tekniska data Prestandadiagram, pumppaket Graco standardgaranti Information om Graco H

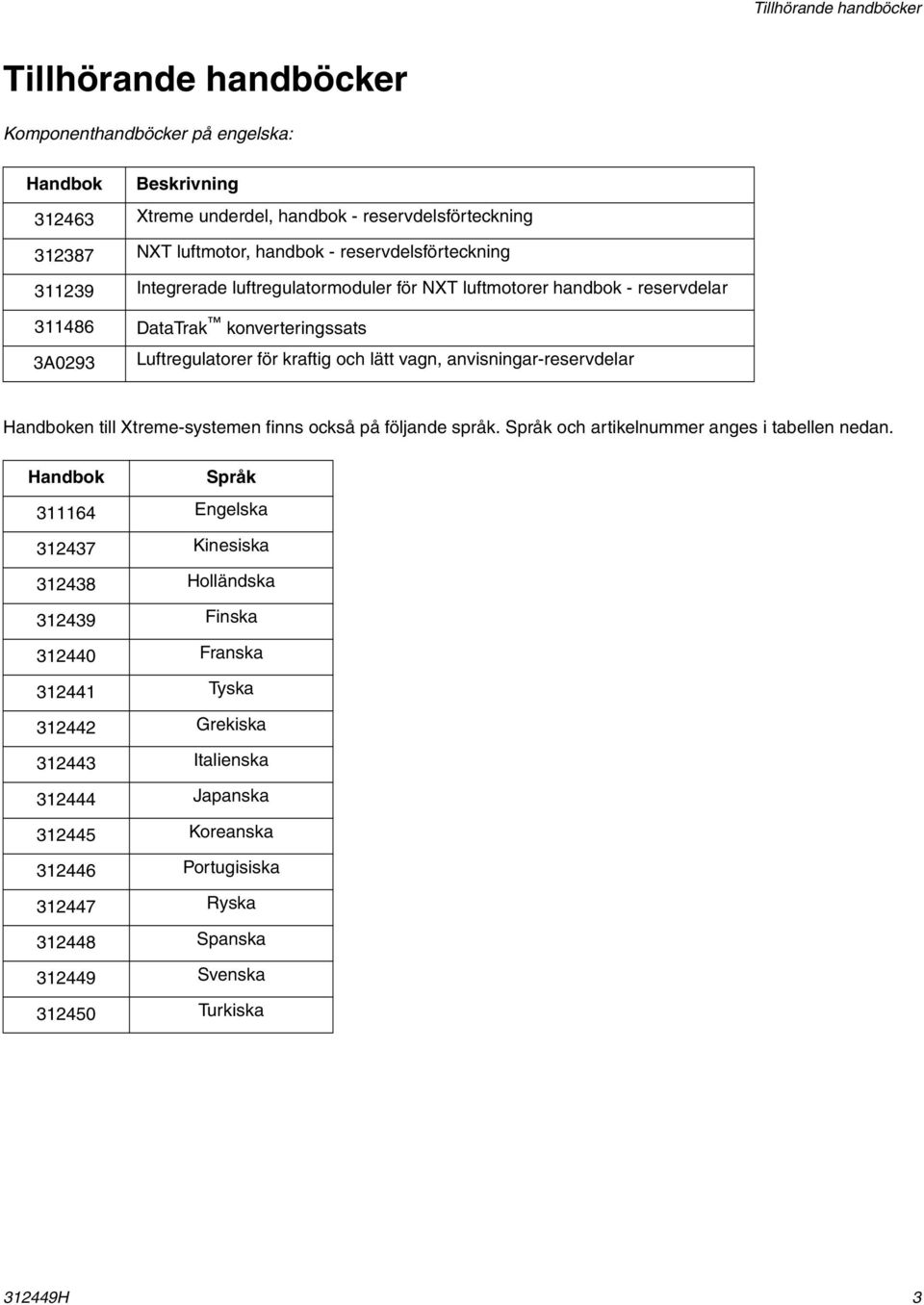

3 Tillhörande handböcker Tillhörande handböcker Komponenthandböcker på engelska: Handbok eskrivning Xtreme underdel, handbok - reservdelsförteckning NXT luftmotor, handbok - reservdelsförteckning Integrerade luftregulatormoduler för NXT luftmotorer handbok - reservdelar DataTrak konverteringssats Luftregulatorer för kraftig och lätt vagn, anvisningar-reservdelar Handboken till Xtreme-systemen finns också på följande språk. Språk och artikelnummer anges i tabellen nedan. Handbok Språk Engelska Kinesiska Holländska Finska Franska Tyska Grekiska Italienska Japanska Koreanska Portugisiska Ryska Spanska Svenska Turkiska H 3

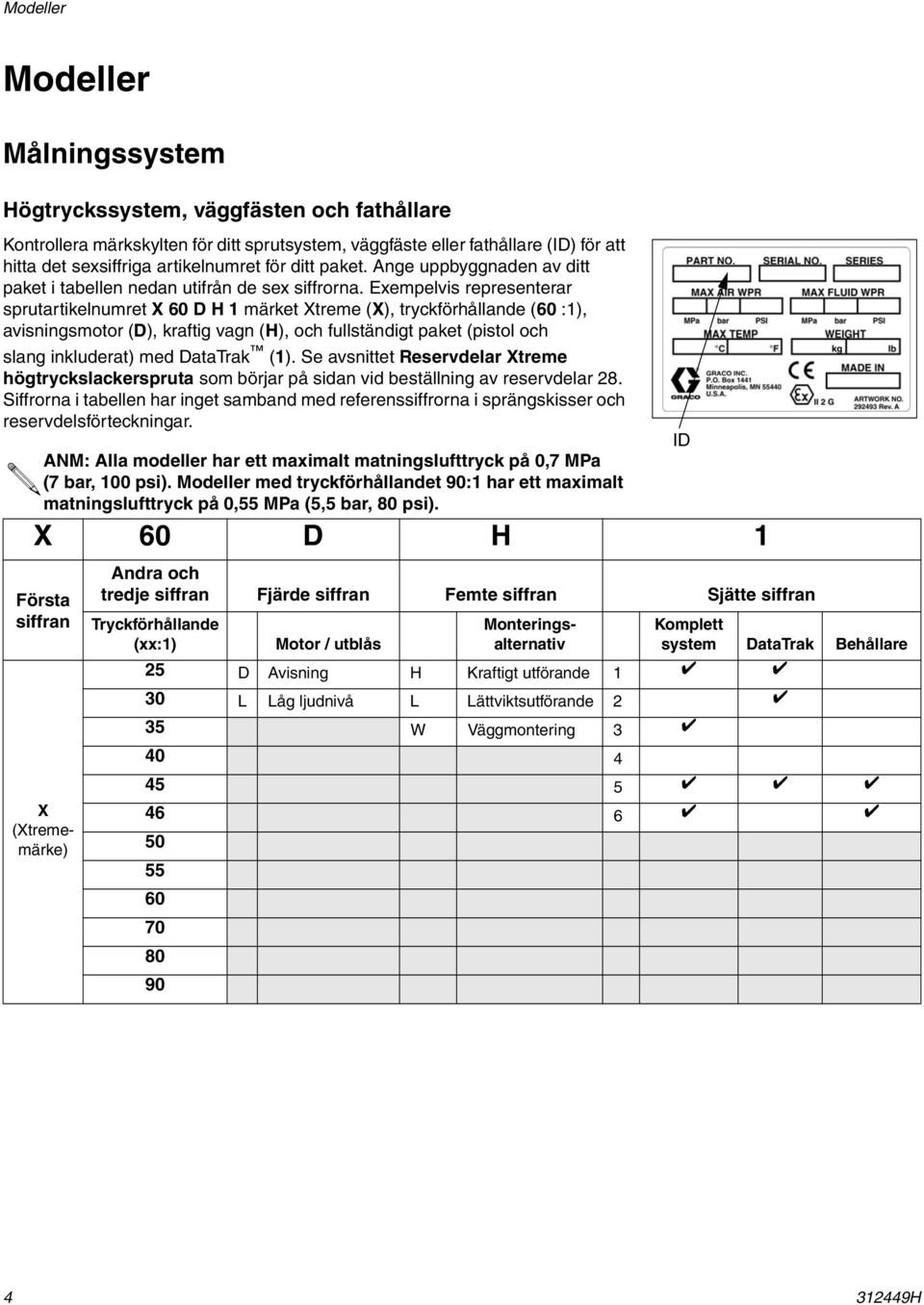

4 Modeller Modeller Målningssystem Högtryckssystem, väggfästen och fathållare Kontrollera märkskylten för ditt sprutsystem, väggfäste eller fathållare (ID) för att hitta det sexsiffriga artikelnumret för ditt paket. nge uppbyggnaden av ditt paket i tabellen nedan utifrån de sex siffrorna. Exempelvis representerar sprutartikelnumret X60D H 1 märket Xtreme (X), tryckförhållande (60 :1), avisningsmotor (D), kraftig vagn (H), och fullständigt paket (pistol och slang inkluderat) med DataTrak (1). Se avsnittet Reservdelar Xtreme högtryckslackerspruta som börjar på sidan vid beställning av reservdelar 28. Siffrorna i tabellen har inget samband med referenssiffrorna i sprängskisser och reservdelsförteckningar. NM: lla modeller har ett maximalt matningslufttryck på 0,7 MPa (7 bar, 100 psi). Modeller med tryckförhållandet 90:1 har ett maximalt matningslufttryck på 0,55 MPa (5,5 bar, 80 psi). X 60 D H 1 Första siffran X (Xtrememärke) ndra och tredje siffran Fjärde siffran Femte siffran Sjätte siffran Tryckförhållande (xx:1) Monteringsalternativ Motor / utblås 25 D visning H Kraftigt utförande 1 30 L Låg ljudnivå L Lättviktsutförande 2 35 W Väggmontering 3 ID Komplett system DataTrak ehållare H

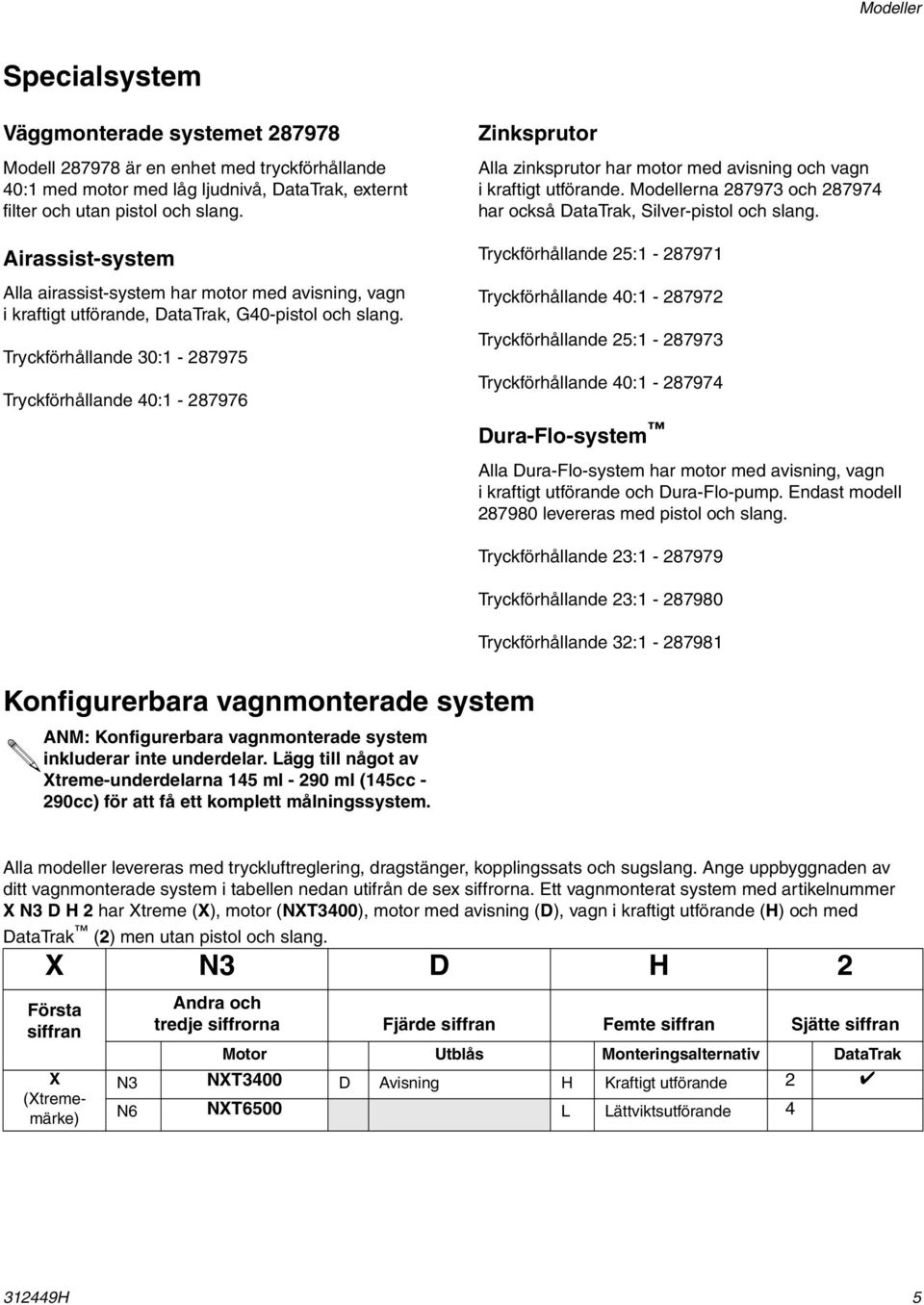

5 Modeller Specialsystem Väggmonterade systemet Modell är en enhet med tryckförhållande 40:1 med motor med låg ljudnivå, DataTrak, externt filter och utan pistol och slang. irassist-system lla airassist-system har motor med avisning, vagn i kraftigt utförande, DataTrak, G40-pistol och slang. Tryckförhållande 30: Tryckförhållande 40: Zinksprutor lla zinksprutor har motor med avisning och vagn i kraftigt utförande. Modellerna och har också DataTrak, Silver-pistol och slang. Tryckförhållande 25: Tryckförhållande 40: Tryckförhållande 25: Tryckförhållande 40: Dura-Flo-system lla Dura-Flo-system har motor med avisning, vagn i kraftigt utförande och Dura-Flo-pump. Endast modell levereras med pistol och slang. Konfigurerbara vagnmonterade system NM: Konfigurerbara vagnmonterade system inkluderar inte underdelar. Lägg till något av Xtreme-underdelarna 145 ml ml (145cc - 290cc) för att få ett komplett målningssystem. Tryckförhållande 23: Tryckförhållande 23: Tryckförhållande 32: lla modeller levereras med tryckluftreglering, dragstänger, kopplingssats och sugslang. nge uppbyggnaden av ditt vagnmonterade system i tabellen nedan utifrån de sex siffrorna. Ett vagnmonterat system med artikelnummer XN3D H 2 har Xtreme (X), motor (NXT3400), motor med avisning (D), vagn i kraftigt utförande (H) och med DataTrak (2) men utan pistol och slang. X N3 D H 2 Första siffran X (Xtrememärke) ndra och tredje siffrorna Fjärde siffran Femte siffran Sjätte siffran Motor Utblås Monteringsalternativ DataTrak N3 NXT3400 D visning H Kraftigt utförande 2 N6 NXT6500 L Lättviktsutförande H 5

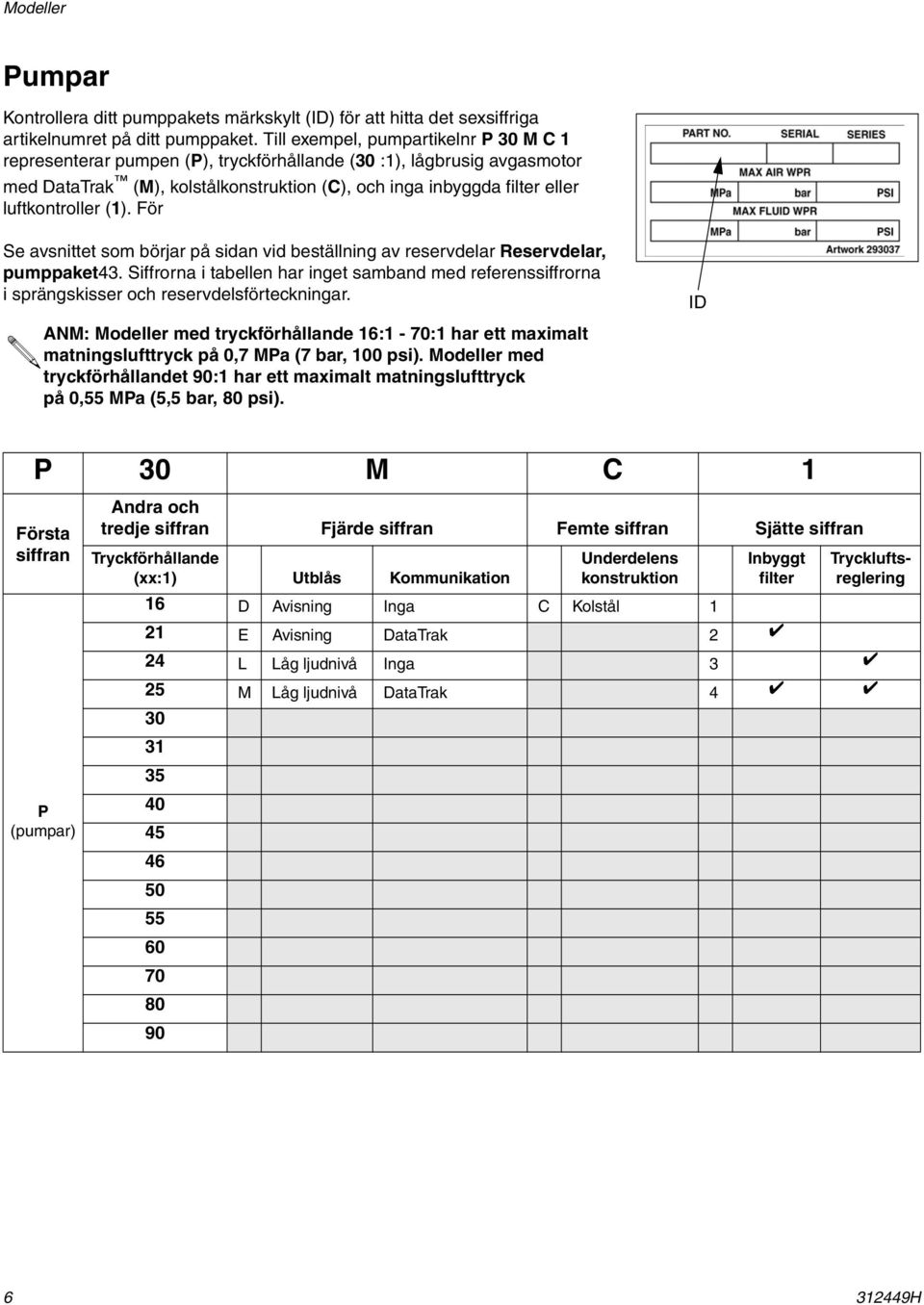

6 Modeller Pumpar Kontrollera ditt pumppakets märkskylt (ID) för att hitta det sexsiffriga artikelnumret på ditt pumppaket. Till exempel, pumpartikelnr P30M 1 representerar pumpen (P), tryckförhållande (30 :1), lågbrusig avgasmotor med DataTrak (M), kolstålkonstruktion (), och inga inbyggda filter eller luftkontroller (1). För Se avsnittet som börjar på sidan vid beställning av reservdelar Reservdelar, pumppaket43. Siffrorna i tabellen har inget samband med referenssiffrorna i sprängskisser och reservdelsförteckningar. NM: Modeller med tryckförhållande 16:1-70:1 har ett maximalt matningslufttryck på 0,7 MPa (7 bar, 100 psi). Modeller med tryckförhållandet 90:1 har ett maximalt matningslufttryck på 0,55 MPa (5,5 bar, 80 psi). ID P 30 M 1 Första siffran P (pumpar) ndra och tredje siffran Fjärde siffran Femte siffran Sjätte siffran Tryckförhållande (xx:1) Utblås Kommunikation Underdelens konstruktion Inbyggt filter Tryckluftsreglering 16 D visning Inga Kolstål 1 21 E visning DataTrak 2 24 L Låg ljudnivå Inga 3 25 M Låg ljudnivå DataTrak H

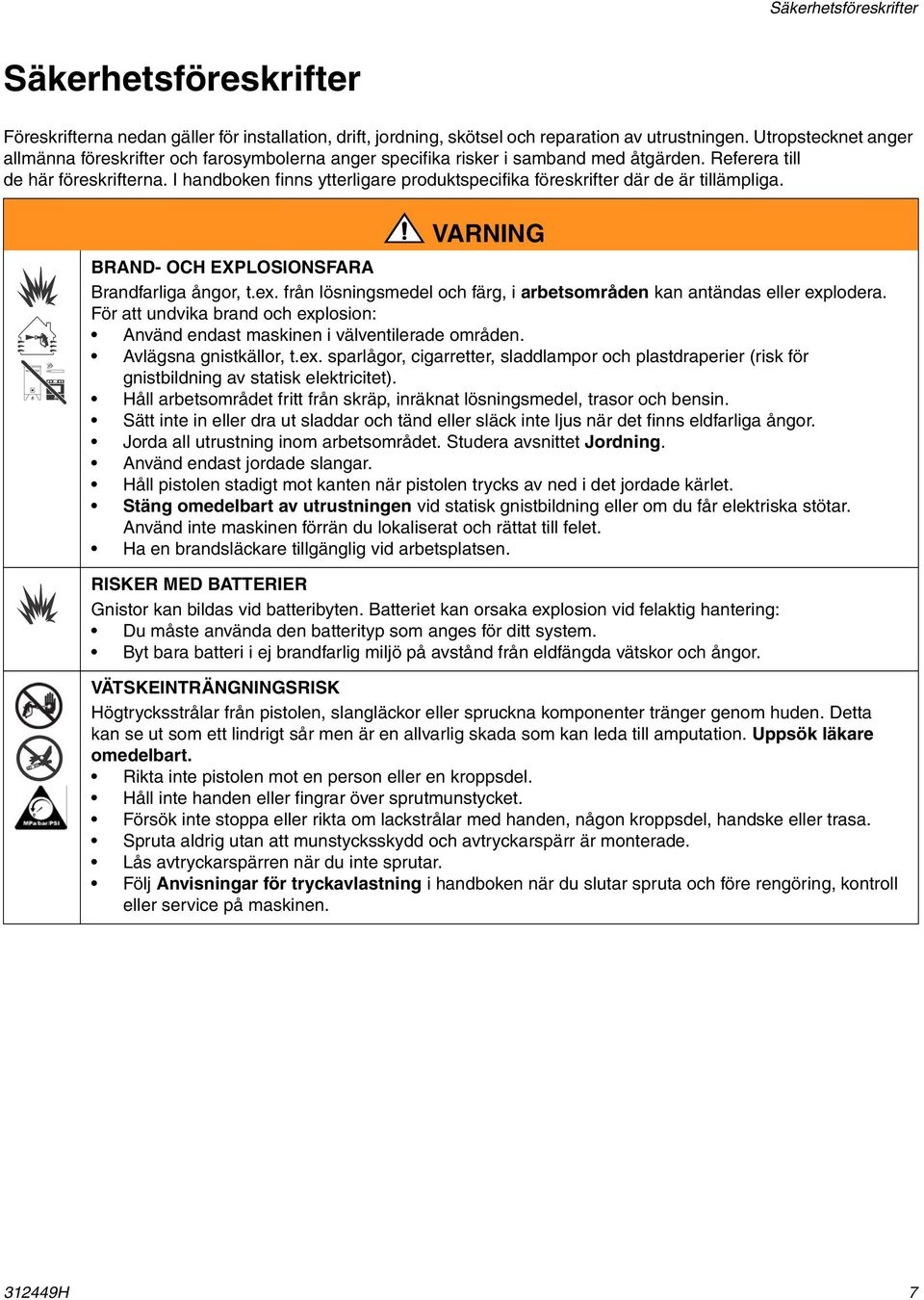

7 Säkerhetsföreskrifter Säkerhetsföreskrifter Föreskrifterna nedan gäller för installation, drift, jordning, skötsel och reparation av utrustningen. Utropstecknet anger allmänna föreskrifter och farosymbolerna anger specifika risker i samband med åtgärden. Referera till de här föreskrifterna. I handboken finns ytterligare produktspecifika föreskrifter där de är tillämpliga. VRNING RND- OH EXPLOSIONSFR randfarliga ångor, t.ex. från lösningsmedel och färg, i arbetsområden kan antändas eller explodera. För att undvika brand och explosion: nvänd endast maskinen i välventilerade områden. vlägsna gnistkällor, t.ex. sparlågor, cigarretter, sladdlampor och plastdraperier (risk för gnistbildning av statisk elektricitet). Håll arbetsområdet fritt från skräp, inräknat lösningsmedel, trasor och bensin. Sätt inte in eller dra ut sladdar och tänd eller släck inte ljus när det finns eldfarliga ångor. Jorda all utrustning inom arbetsområdet. Studera avsnittet Jordning. nvänd endast jordade slangar. Håll pistolen stadigt mot kanten när pistolen trycks av ned i det jordade kärlet. Stäng omedelbart av utrustningen vid statisk gnistbildning eller om du får elektriska stötar. nvänd inte maskinen förrän du lokaliserat och rättat till felet. Ha en brandsläckare tillgänglig vid arbetsplatsen. RISKER MED TTERIER Gnistor kan bildas vid batteribyten. atteriet kan orsaka explosion vid felaktig hantering: Du måste använda den batterityp som anges för ditt system. yt bara batteri i ej brandfarlig miljö på avstånd från eldfängda vätskor och ångor. VÄTSKEINTRÄNGNINGSRISK Högtrycksstrålar från pistolen, slangläckor eller spruckna komponenter tränger genom huden. Detta kan se ut som ett lindrigt sår men är en allvarlig skada som kan leda till amputation. Uppsök läkare omedelbart. Rikta inte pistolen mot en person eller en kroppsdel. Håll inte handen eller fingrar över sprutmunstycket. Försök inte stoppa eller rikta om lackstrålar med handen, någon kroppsdel, handske eller trasa. Spruta aldrig utan att munstycksskydd och avtryckarspärr är monterade. Lås avtryckarspärren när du inte sprutar. Följ nvisningar för tryckavlastning i handboken när du slutar spruta och före rengöring, kontroll eller service på maskinen H 7

8 Säkerhetsföreskrifter VRNING RISKER VID FELKTIG NVÄNDNING V UTRUSTNINGEN Felaktig användning kan orsaka svåra och t.o.m. dödliga kroppsskador. nvänd inte systemet om du är trött eller påverkad av alkohol eller mediciner. Överskrid inte maximalt arbetstryck eller märktemperatur för den komponent i systemet som har lägst gräns. Se avsnittet Tekniska data i alla utrustningshandböcker. nvänd vätskor och lösningsmedel som är kemiskt förenliga med materialen i delar som är i kontakt med vätskan. Se avsnittet Tekniska data i alla utrustningshandböcker. Läs igenom vätske- och lösningsmedelstillverkarens varningar. egär att få materialsäkerhetsdatablad med fullständig information om materialet från distributören eller återförsäljaren. Kontrollera utrustningen dagligen. yt ut slitna eller skadade delar omedelbart och använd endast Graco originalreservdelar. Ändra inte och bygg inte om utrustningen. nvänd endast utrustningen för det ändamål den är avsedd för. Kontakta Graco-distributören för upplysningar. Dra slangar och kablar på avstånd från passager, skarpa kanter, rörliga delar eller varma ytor. Knäck inte slangen, böj den inte kraftigt och dra inte i slangen för att flytta maskinen. Låt inte barn och djur befinna sig inom arbetsområdet. Följ alla gällande säkerhetsföreskrifter. RISKER MED RÖRLIG DELR Snurrande delar kan klämma och slita av fingrar och andra kroppsdelar. Håll fingrarna borta från snurrande delar. Kör inte maskinen med skydd eller kåpor borttagna. Trycksatt utrustning kan starta utan förvarning. Följ nvisningar för tryckavlastning i handboken innan maskinen kontrolleras, flyttas eller repareras. Koppla bort sladdar eller luftförsörjning. RISKER MED GIFTIG VÄTSKOR OH ÅNGOR Giftiga vätskor och ångor kan orsaka svåra eller t.o.m. dödliga skador om de stänker på hud eller i ögon, inandas eller sväljs. Läs materialsäkerhetsdatabladen (MSDS) för att ta reda på mer om de specifika riskerna med de vätskor som du använder. Förvara farliga vätskor i godkända behållare och bortskaffa dem i enlighet med gällande föreskrifter. PERSONLIG SKYDDSUTRUSTNING För att skydda dig mot svåra skador, bland annat ögonskador, inandning av giftiga ångor, brännskador och hörselskador, måste du bära lämplig skyddsutrustning vid användning och reparation av maskinen och när du befinner inom dess arbetsområde. I skyddsutrustningen skall minst ingå: Skyddsglasögon Skyddsdräkt och andningsskydd som rekommenderas av vätske- och lösningsmedelstillverkaren Handskar Hörselskydd H

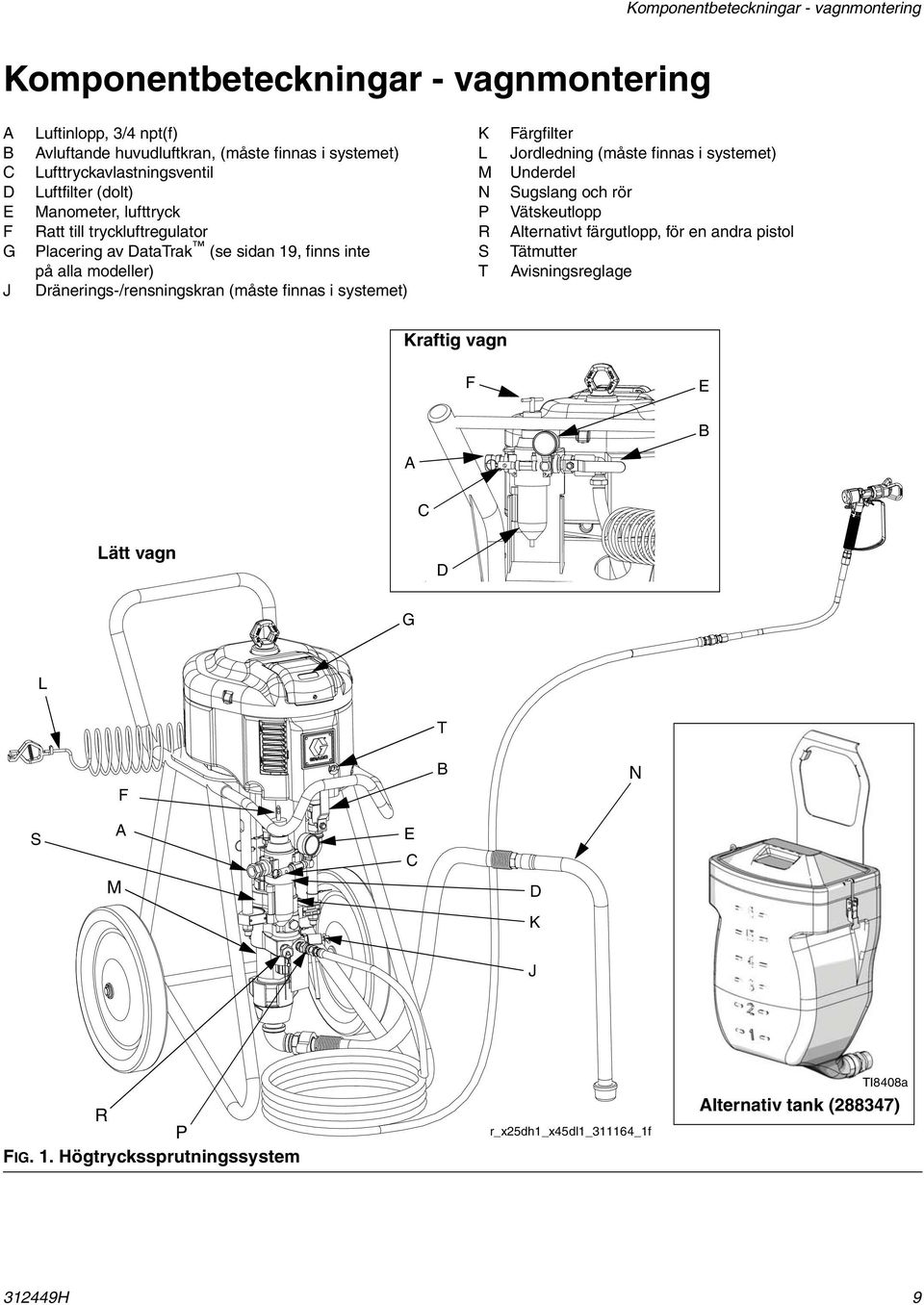

9 Komponentbeteckningar - vagnmontering Komponentbeteckningar - vagnmontering D E F G J Luftinlopp, 3/4 npt(f) vluftande huvudluftkran, (måste finnas i systemet) Lufttryckavlastningsventil Luftfilter (dolt) Manometer, lufttryck Ratt till tryckluftregulator Placering av DataTrak (se sidan 19, finns inte på alla modeller) Dränerings-/rensningskran (måste finnas i systemet) K L M N P R S T Färgfilter Jordledning (måste finnas i systemet) Underdel Sugslang och rör Vätskeutlopp lternativt färgutlopp, för en andra pistol Tätmutter visningsreglage Kraftig vagn F E Lätt vagn D G L F T N S M E D K J R P FIG. 1. Högtryckssprutningssystem r_x25dh1_x45dl1_311164_1f TI8408a lternativ tank (288347) H 9

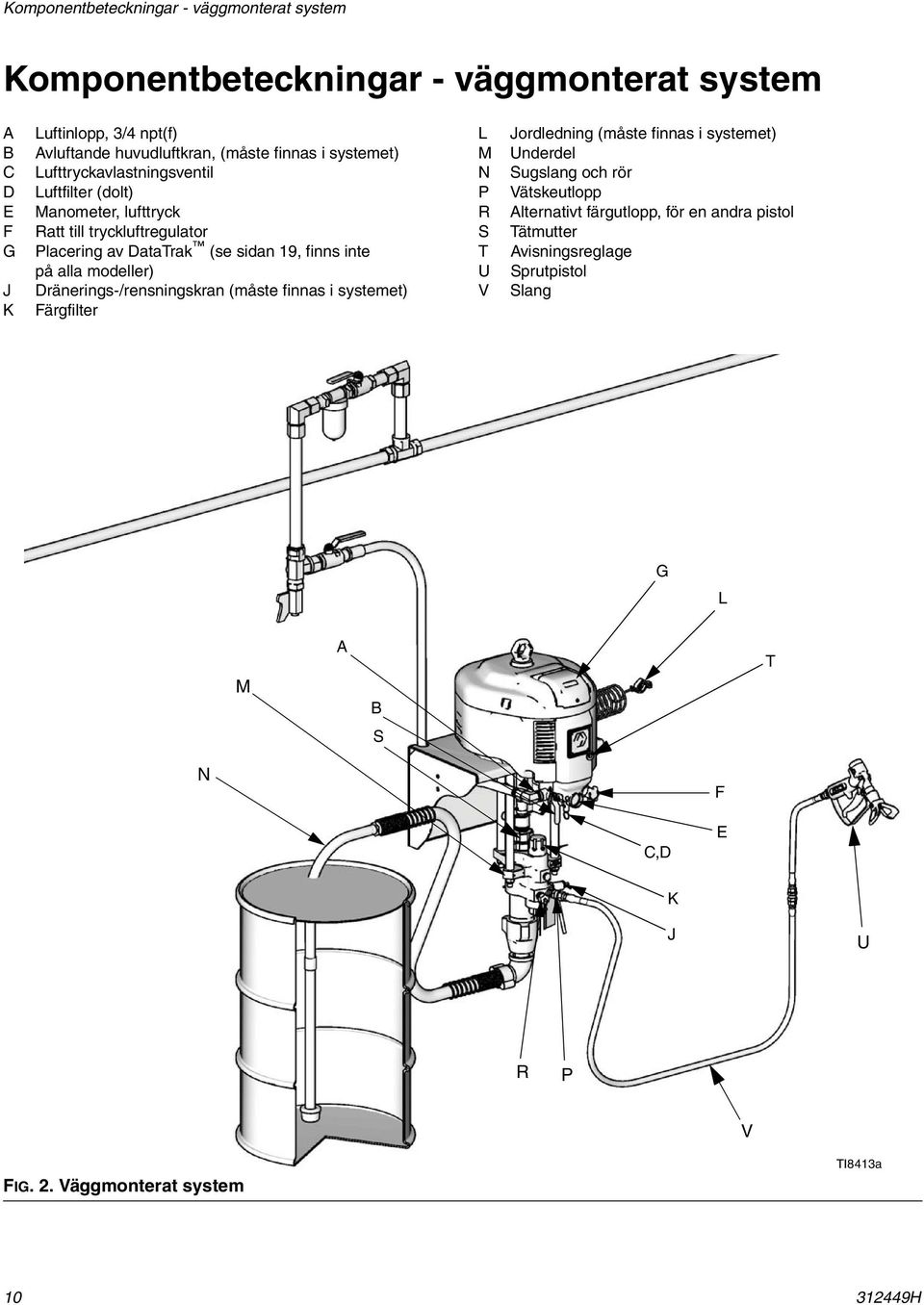

10 Komponentbeteckningar - väggmonterat system Komponentbeteckningar - väggmonterat system D E F G J K Luftinlopp, 3/4 npt(f) vluftande huvudluftkran, (måste finnas i systemet) Lufttryckavlastningsventil Luftfilter (dolt) Manometer, lufttryck Ratt till tryckluftregulator Placering av DataTrak (se sidan 19, finns inte på alla modeller) Dränerings-/rensningskran (måste finnas i systemet) Färgfilter L M N P R S T U V Jordledning (måste finnas i systemet) Underdel Sugslang och rör Vätskeutlopp lternativt färgutlopp, för en andra pistol Tätmutter visningsreglage Sprutpistol Slang G L M T S N F,D E K J U R P V FIG. 2. Väggmonterat system TI8413a H

11 Komponentbeteckningar - väggmonterat system Systemkomponenter * vluftande huvudkran () Innesluten luft kan leda till att pumpens cykel inte fungerar som väntat, vilket kan orsaka allvarliga skador på grund av stänk och rörliga delar. Se till att ventilen lätt kan nås från pumpen och att den placeras nedströms om tryckluftsregulatorn. Krävs i ditt system för att släppa ut luften mellan ventilen och luftmotorn när ventilen stängs. Öppen för matning av luft till motorn. Inställning av luftregulatorn (F) Reglerar lufttrycket till motorn och vätsketrycket ut ur pumpen. Placera den i närheten av pumpen. vläs trycket på manometern (E). * Dränerings-/rensningskran (J) Öppna för att avlasta trycket och vid renspolning och luftning av pumpen. Stäng vid sprutning. visningsreglering (T) Öppna med ratten för att minska isbildningen. Stängd så att matning av luft till motorn avbryts och instängd luft släpps ut. * Säkerhetsventil för tryckluft () Öppnar automatiskt och släpper ut luft om matningslufttrycket överskrider inställt gränsvärde. Luftfilter (D) vlägsnar skadlig smuts från tryckluften. TI8160b * Komponenter som måste finns i systemet H 11

12 Jordning Jordning Förberedelser Utrustningen måste jordas. Jordning minskar risken för elstötar och stötar av statisk elektricitet genom att en flyktledning leder undan strömmen om en statisk laddning byggs upp eller i händelse av kortslutning. Tabell 1: Nödvändiga verktyg Jordledningar och klämmor för kärl Två metallkärl på 19 liter (5 gal.) 1. Koppla jordledningen (244524) (L) till jordskruven på luftmotorn. För att inte välta måste vagnen stå på plant och jämnt underlag. Om inte kan det leda till personskador eller skador på utrustningen. 1. Jorda systemet. Tabell 2: Nödvändiga verktyg Två rörtänger Gnistfri hammare eller plastklubba Momentnyckel 2. Kontrollera tätmuttern (S). Fyll med halstätningsvätska (TSL). Dra åt till ett vridmoment på N m (25-30 ft-lb). S FIG. 3 L TI8250a 2. nslut den andra änden av jordledningen till en bra jordförbindelse. 3. Jorda komponenten som ska målas, färgtanken och all övrig utrustning inom arbetsområdet. Följ dina lokala regler. nvänd endast elektriskt ledande luft- och färgslangar. 4. Jorda lösningsmedelskärl. nvänd endast elektriskt ledande metallkärl, placerade på en jordad yta. Ställ inte kärlet på icke-ledande ytor, t. ex. papper eller kartong, vilket bryter jordkretsen. TI8316a 3. nslut elektriskt ledande vätskeslang till pumputloppet och dra åt. 4. nslut elektriskt ledande vätskeslang (och luftslang om du har en -pistol) till pistolen och dra åt. 5. Stäng den avluftande huvudluftkranen (). nslut luftmatningen till luftintaget 3/4 npt(f) (). TI TI Renspola innan du börjar måla. Se sidan Lufta innan du börjar måla. Se sidan H

13 nvisningar för tryckavlastning nvisningar för tryckavlastning 4. Håll pistolen stadigt mot kanten av ett jordat metallkärl. Tryck av pistolen. 1. Lås avtryckarspärren. TI8252a TI5049a 5. Lås avtryckarspärren. 2. Stäng den avluftande huvudluftkranen (). TI5049a 6. Tappa ur vätskan. Öppna alla dräneringskranar sakta, inklusive dränerings-/rensningskranen (J) så att vätskan rinner ner i ett spillkärl. Öppna kulkranen på returledningen om det finns en returledning. 3. Frigör avtryckarspärren. NM: Vrid tryckluftregulatorn moturs så att trycket avlastas. TI5048a 7. Misstänker du att munstycket eller slangen är helt igensatt eller att trycket inte avlastats helt sedan du följt anvisningarna ovan, ska du lossa munstycksskyddets hållmutter eller slangkopplingen mycket sakta och gradvis avlasta trycket, lossa sedan helt. Tryck av pistolen ner i hinken när munstycket tagits bort. J + TI8417a vtryckarspärr Lås alltid avtryckarspärren när du avbryter sprutningen, så att inte pistolen aktiveras oavsiktligt manuellt eller om du tappar den eller den får en stöt H 13

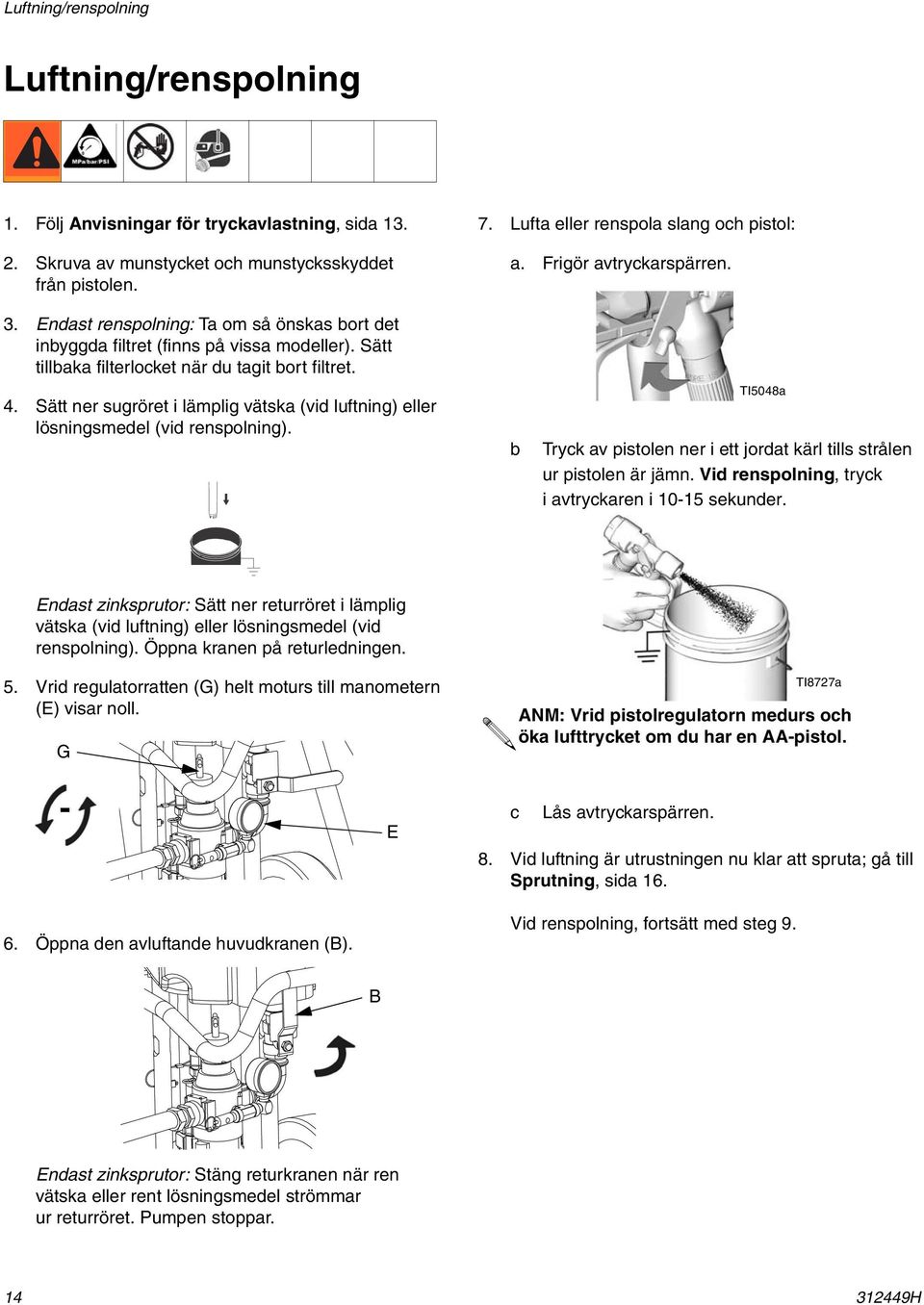

14 Luftning/renspolning Luftning/renspolning 1. Följ nvisningar för tryckavlastning, sida Skruva av munstycket och munstycksskyddet från pistolen. 7. Lufta eller renspola slang och pistol: a. Frigör avtryckarspärren. 3. Endast renspolning: Ta om så önskas bort det inbyggda filtret (finns på vissa modeller). Sätt tillbaka filterlocket när du tagit bort filtret. 4. Sätt ner sugröret i lämplig vätska (vid luftning) eller lösningsmedel (vid renspolning). b TI5048a Tryck av pistolen ner i ett jordat kärl tills strålen ur pistolen är jämn. Vid renspolning, tryck i avtryckaren i sekunder. Endast zinksprutor: Sätt ner returröret i lämplig vätska (vid luftning) eller lösningsmedel (vid renspolning). Öppna kranen på returledningen. 5. Vrid regulatorratten (G) helt moturs till manometern (E) visar noll. G TI8727a NM: Vrid pistolregulatorn medurs och öka lufttrycket om du har en -pistol Öppna den avluftande huvudkranen (). E c Lås avtryckarspärren. 8. Vid luftning är utrustningen nu klar att spruta; gå till Sprutning, sida 16. Vid renspolning, fortsätt med steg 9. Endast zinksprutor: Stäng returkranen när ren vätska eller rent lösningsmedel strömmar ur returröret. Pumpen stoppar H

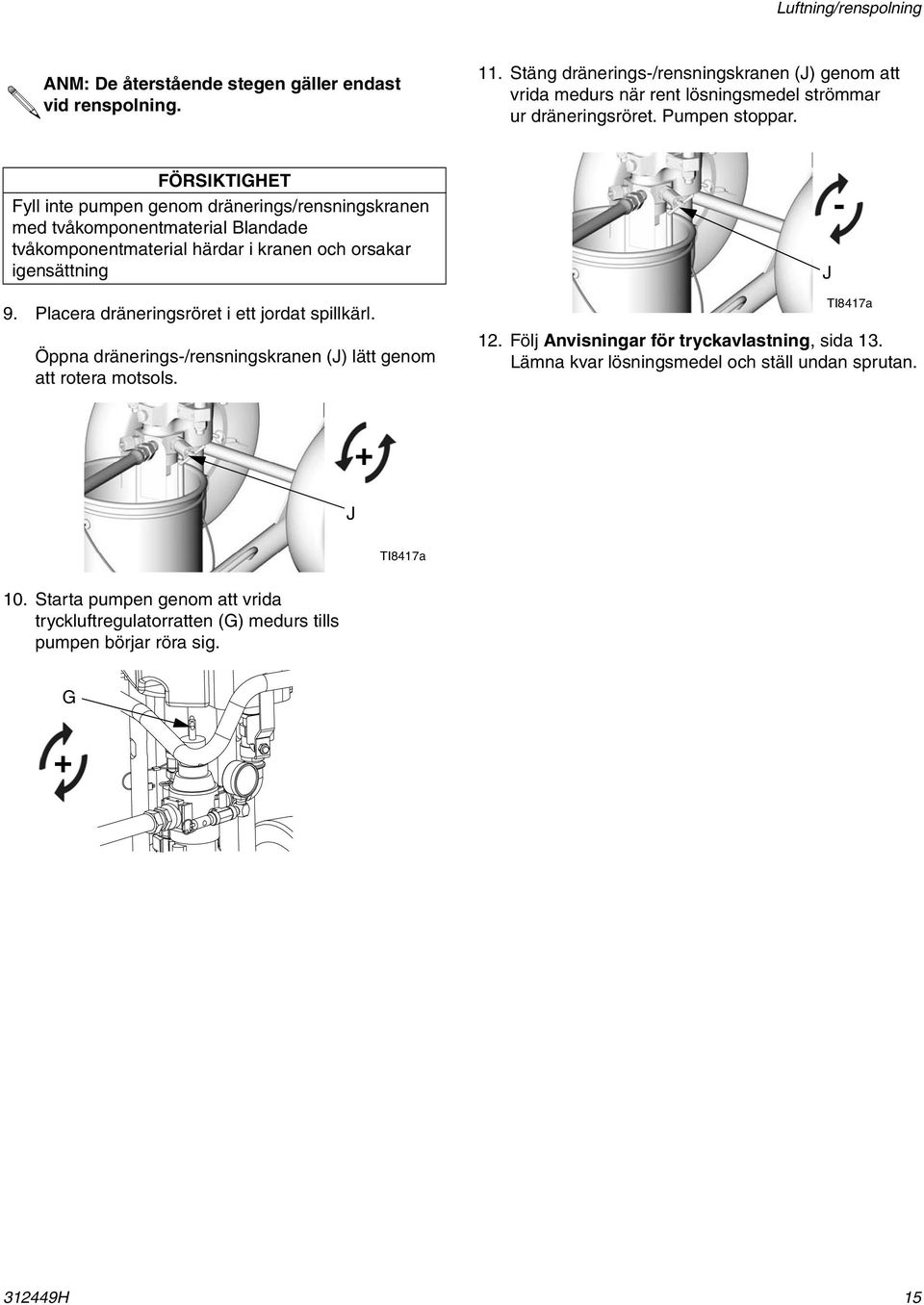

15 Luftning/renspolning NM: De återstående stegen gäller endast vid renspolning. 11. Stäng dränerings-/rensningskranen (J) genom att vrida medurs när rent lösningsmedel strömmar ur dräneringsröret. Pumpen stoppar. FÖRSIKTIGHET Fyll inte pumpen genom dränerings/rensningskranen med tvåkomponentmaterial landade tvåkomponentmaterial härdar i kranen och orsakar igensättning 9. Placera dräneringsröret i ett jordat spillkärl. Öppna dränerings-/rensningskranen (J) lätt genom att rotera motsols. 12. Följ nvisningar för tryckavlastning, sida 13. Lämna kvar lösningsmedel och ställ undan sprutan. J - TI8417a + J TI8417a 10. Starta pumpen genom att vrida tryckluftregulatorratten (G) medurs tills pumpen börjar röra sig. G H 15

16 Sprutning Sprutning FÖRSIKTIGHET Kör inte pumpen torr. Den ökar snabbt till hög hastighet och skadas. 1. Fyll. Se Luftning/renspolning, sida Följ nvisningar för tryckavlastning, sida Montera munstycke och munstycksskydd på pistolen. 7. Spruta ett provmönster. Studera vätsketillverkarens rekommendationer. Justera vid behov. Öka pistollufttrycket under sprutningen av provmönstret om du har en -pistol. 4. Öppna den avluftande huvudkranen (). 8. Endast zinksprutor: När du inte sprutar, minska lufttrycket till 2,1 MPa (21 bar, 30 psi). Öppna returledningen och stäng pistolventilen. 5. Vrid regulatorratten (G) tills manometern (E) visar önskat tryck. Vrid medurs för att öka trycket och moturs för att minska trycket. G Renspola och avlasta trycket när sprutningen är avslutad. Se Luftning/renspolning, sida Följ nvisningar för tryckavlastning, sida 13. irkulerande zinkvätskor E 6. Frigör avtryckarspärren. 1. Stäng kranen på returledningen vid sprutning av zinkvätskor. irkulering behövs inte under sprutning. TI5048a 2. Öppna returkranen och lås avtryckarspärren på pistolen så att vätskan cirkuleras tillbaka till tanken när du inte sprutar. Pumpen fortsätter att slå. 3. vlasta alltid trycket innan du stänger av för dagen, vid byte av munstycke och vid kontroll och reparation av någon komponent i systemet. Vid cirkulering finns någon vätska kvar i pistolledningen och måste avlägsnas H

17 vstängning vstängning 5. Öppna den avluftande huvudkranen (). Vrid ner tryckluftregulatorratten (G) moturs till lägsta möjliga tryck. G FÖRSIKTIGHET Lämna aldrig kvar vatten eller vattenburen vätska i pumpen över natten. Spola först rent med vatten och sedan med rostskydd, t ex lacknafta om vattenburen vätska pumpats. vlasta trycket men lämna kvar rostskyddet i pumpen som skydd mot rost. 1. Följ nvisningar för tryckavlastning, sida Skruva av munstycket och munstycksskyddet från pistolen Håll en metalldel på pistolen stadigt mot ett jordat metallkärl. vlossa pistolen tills rengöringsvätska sprids ut. 3. Lås avtryckarspärren. TI8727a 7. Följ nvisningar för tryckavlastning, sida 13. TI5049a 4. Sätt ner sugröret i ett jordat metallkärl med rengöringsvätska H 17

18 Skötsel Skötsel Schema för förebyggande underhåll Driftsförhållandena för ditt system avgör hur ofta underhåll krävs. Gör upp ett schema för förebyggande underhåll genom att notera när och vilken typ av underhåll som krävs och bestäm sedan ett schema för regelbunden kontroll av systemet. Daglig skötsel NM: Stoppa pumpen när den är längst ner i slaget så att inte vätska torkar på kolvstången och skadar halstätningarna när pumpen ska stå över natten. Följ nvisningar för tryckavlastning, sida 13. Korrosionskydd Renspola alltid pumpen innan vätskan torkar på kolvstången. Lämna aldrig en vattenburen vätska i pumpen över natten. Renspola först med vatten eller lämpligt lösningsmedel och sedan med sprit. Sänk trycket men lämna spritlösningen i pumpen som skydd mot korrosion. Skötsel av vagn Smörj regelbundet axeln mellan punkterna och med tunn olja. Se FIG. 4. Håll vagnen ren genom att dagligen torka upp spill med lämpligt lösningsmedel. 1. Spola. Se Luftning/renspolning, sida vlasta trycket. Se nvisningar för tryckavlastning, sida Kontrollera tätmuttern (S, FIG. 1). Justera tätningarna och fyll på TSL efter behov. Dra åt till ett vridmoment på N m (25-30 ft-lb). 4. Tappa ur vatten ur luftfiltret. 5. Rengör sugröret med lämpligt lösningsmedel. vtvättning av sprutans utsida med en trasa och lämpligt lösningsmedel rekommenderas. 6. Kontrollera slangar, rör och kopplingar. Dra åt alla vätskekopplingar före varje körning. 7. Rengör vätskefiltret. r_x25dh1_x45dh1_311164_38f FIG. 4. Vagn - kraftigt utförande visas på bilden H

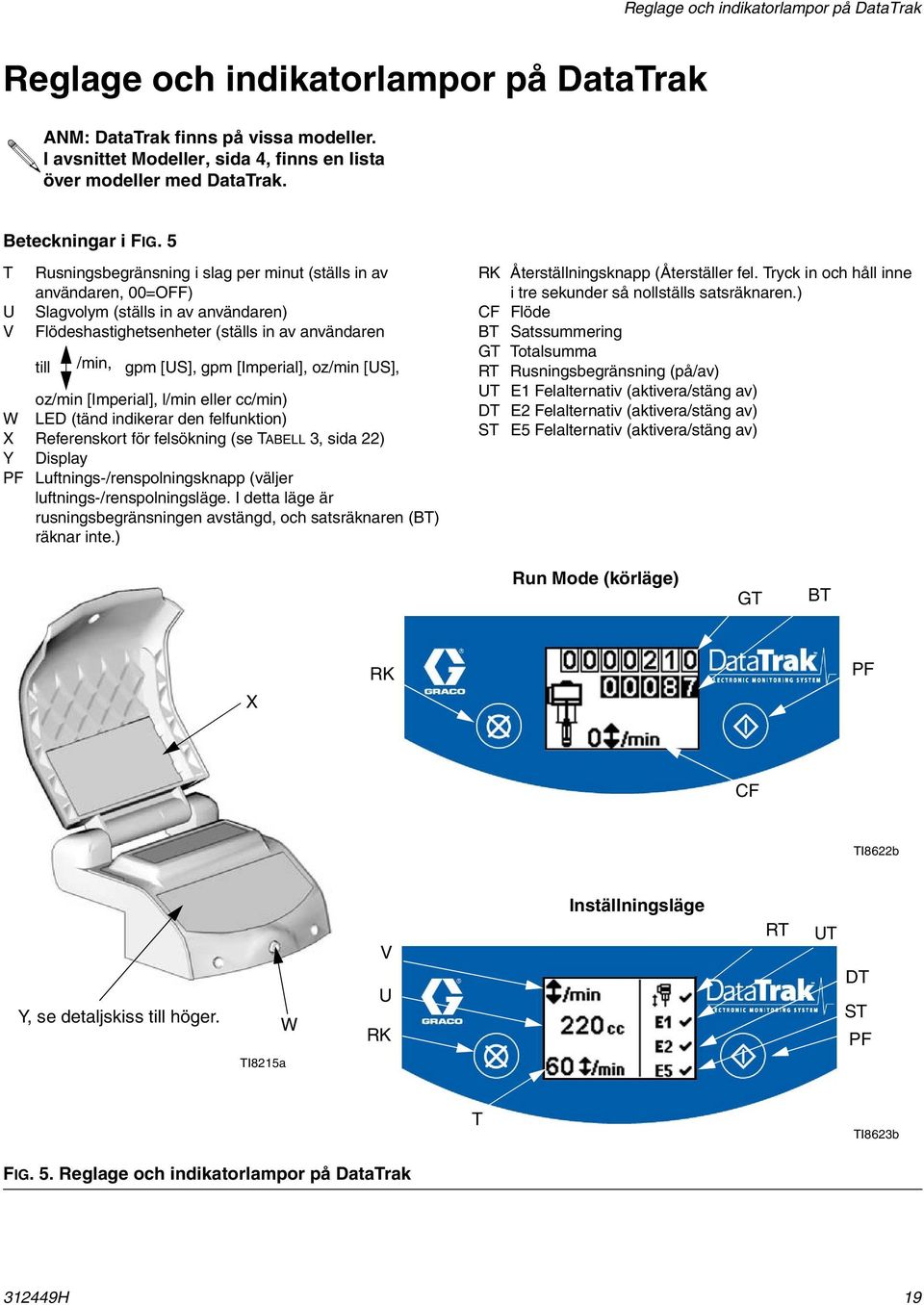

19 Reglage och indikatorlampor på DataTrak Reglage och indikatorlampor på DataTrak NM: DataTrak finns på vissa modeller. I avsnittet Modeller, sida 4, finns en lista över modeller med DataTrak. eteckningar i FIG. 5 T U V Rusningsbegränsning i slag per minut (ställs in av användaren, 00=OFF) Slagvolym (ställs in av användaren) Flödeshastighetsenheter (ställs in av användaren till /min, gpm [US], gpm [Imperial], oz/min [US], oz/min [Imperial], l/min eller cc/min) W LED (tänd indikerar den felfunktion) X Referenskort för felsökning (se TELL 3, sida 22) Y Display PF Luftnings-/renspolningsknapp (väljer luftnings-/renspolningsläge. I detta läge är rusningsbegränsningen avstängd, och satsräknaren (T) räknar inte.) RK Återställningsknapp (Återställer fel. Tryck in och håll inne i tre sekunder så nollställs satsräknaren.) F Flöde T Satssummering GT Totalsumma RT Rusningsbegränsning (på/av) UT E1 Felalternativ (aktivera/stäng av) DT E2 Felalternativ (aktivera/stäng av) ST E5 Felalternativ (aktivera/stäng av) Run Mode (körläge) GT T X RK PF F TI8622b Y, se detaljskiss till höger. TI8215a W V U RK Inställningsläge RT UT DT ST PF T TI8623b FIG. 5. Reglage och indikatorlampor på DataTrak H 19

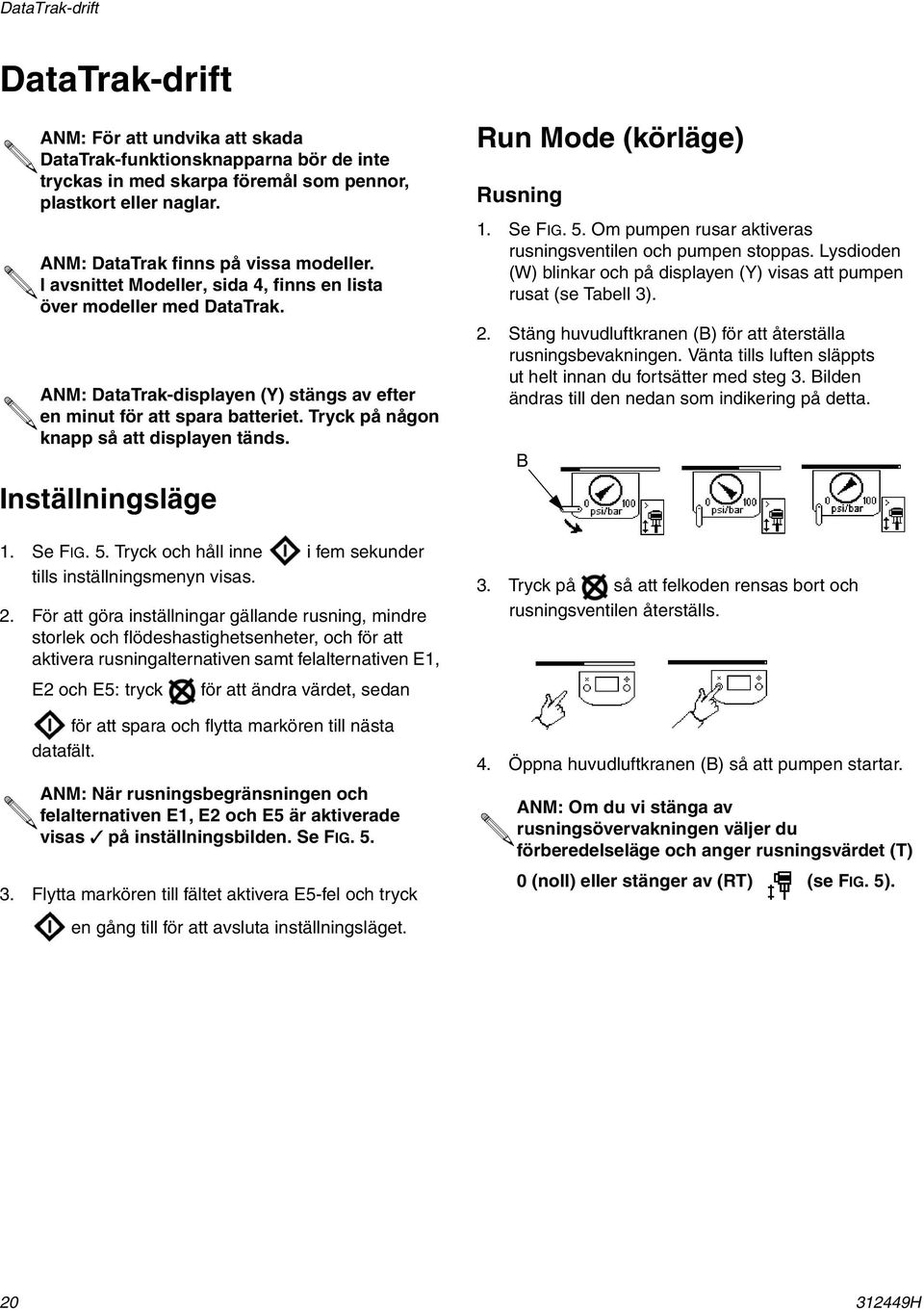

20 DataTrak-drift DataTrak-drift NM: För att undvika att skada DataTrak-funktionsknapparna bör de inte tryckas in med skarpa föremål som pennor, plastkort eller naglar. NM: DataTrak finns på vissa modeller. I avsnittet Modeller, sida 4, finns en lista över modeller med DataTrak. NM: DataTrak-displayen (Y) stängs av efter en minut för att spara batteriet. Tryck på någon knapp så att displayen tänds. Inställningsläge 1. Se FIG. 5. Tryck och håll inne i fem sekunder tills inställningsmenyn visas. 2. För att göra inställningar gällande rusning, mindre storlek och flödeshastighetsenheter, och för att aktivera rusningalternativen samt felalternativen E1, E2 och E5: tryck för att ändra värdet, sedan för att spara och flytta markören till nästa datafält. NM: När rusningsbegränsningen och felalternativen E1, E2 och E5 är aktiverade visas på inställningsbilden. Se FIG Flytta markören till fältet aktivera E5-fel och tryck en gång till för att avsluta inställningsläget. Run Mode (körläge) Rusning 1. Se FIG. 5. Om pumpen rusar aktiveras rusningsventilen och pumpen stoppas. Lysdioden (W) blinkar och på displayen (Y) visas att pumpen rusat (se Tabell 3). 2. Stäng huvudluftkranen () för att återställa rusningsbevakningen. Vänta tills luften släppts ut helt innan du fortsätter med steg 3. ilden ändras till den nedan som indikering på detta. 3. Tryck på så att felkoden rensas bort och rusningsventilen återställs. 4. Öppna huvudluftkranen () så att pumpen startar. NM: Om du vi stänga av rusningsövervakningen väljer du förberedelseläge och anger rusningsvärdet (T) 0 (noll) eller stänger av (RT) (se FIG. 5) H

21 DataTrak-drift Luftning/renspolning 1. Se FIG. 5. För att komma till Luftning/rensponingsläge trycker du på valfri knapp följt av. Symbolen luftning/renspolning blinkar på displayen och lysdioden blinkar. Display Se FIG. 5. Displayen (Y) släcks efter 1 minut i driftläge och 3 minuter i förberedelseläge om ingen aktivitet förekommer. Tryck på någon knapp så att displayen tänds. NM: DataTrak fortsätter att räkna slag medan displayen är avstängd. 2. I läge luftning/renspolning är rusningsbegränsningen och satssummeringen (T) avstängda. 3. För att lämna Luftning/rensponingsläge trycker du på valfri knapp följt av. Symbolen för luftning/renspolning försvinner från displayen och lysdioden slutar blinka. Diagnostik DataTrak upptäcker många olika problem med pumpen. När övervakningen upptäcker ett fel blinkar lysdioden (W, FIG. 5) och en felkod visas på displayen. Se Tabell 3. Tryck en gång för att tända displayen, och en gång till så att felet kvitteras och displayen återgår till att visa den normala driftbilden. Räknare/summering Se FIG. 5. Sista siffran på satssummeraren (T) anger tiondels gallon eller liter. Tänd displayen med någon knapp och tryck sedan på i 3 sekunder så nollställs räknaren. NM: Om flödestakten är ställd till /min, kommer båda mätarna visa antalet pumpcykler H 21

22 DataTrak-drift Tabell 3: Felkoder Symbol Kod Kodnamn Fel Orsak Rusning Pumpen slår snabbare än inställd För högt lufttryck. rusningsbegränsning. För högt vätsketryck. Vätskan slut. E-1 Stiger Läckage på uppåtslaget. Kolvventilen eller tätningarna är slitna. E-2 Sjunker Läckage på nedåtslaget. Sliten inloppsventil. E-3 Låg batterinivå atterispänningen är för låg för att stoppa rusning. Låg batterinivå. yte av batteri, se handbok E-4 Service komponent 1 Problem med att stoppa rusning. Solenoid skadad. Ventilsläden är skadad. E-4 Solenoid urkopplad Solenoiden är urkopplad. Solenoid urkopplad. Solenoidens kablar är skadade. E-5 Service komponent 2 Problem med avkänning av ventilrörelse. Givarna är urkopplade. Givarna är felmonterade. Givarna är skadade. Ventilsläden är skadad. E-6 Säkring löst ut Säkringen har löst ut. Trasig solenoid eller trasigt kablage. För hög temperatur (över 60 [140 F]) H

23 Felsökning Felsökning 1. Följ nvisningar för tryckavlastning, sida Kontrollera alla möjliga orsaker innan pumpen tas isär. Problem Orsak Lösning Fungerar inte. Ventilen är stängd eller igensatt. Rengör, öka lufttrycket. Kontrollera att kranarna är öppna. Vätskeslang eller pistol igensatta. Rengör slang eller pistol.* Torkad vätska på kolvstången. Rengör stången; stanna alltid pumpen i nedersta vändläget; se till att våtkoppen är fylld med lämpligt lösningsmedel. Luftmotordelarna är smutsiga, slitna eller skadade. Rengör eller reparera. Se handboken för motorn. Rusningsfel utlöst på DataTrak. Se avsnitt DataTrak-drift-Rusning, sida 20. Lågt utflöde i båda slagriktningarna. Utflödet lågt på nedåtslaget. Utflödet lågt på uppåtslaget. Ojämn och ökande hastighet. Luftledningen igensatt eller luftflödet för litet. Kranar stängda eller igensatta. Igensatt slang/pistol, slangens innerdiameter för liten. Rengör, öka lufttrycket. Kontrollera att kranarna är öppna. Rensa slang eller pistol*, använd slang med större invändig diameter. Isbildning i luftmotorn. Öppna avisningsreglaget, se sidan 11. Öppen eller sliten intagsventil. Vätska med hög viskositet. Kolvventilen hålls öppen eller den eller tätningarna är slitna. Vätskan slut, sugledningen igensatt. Vätska med hög viskositet. Kolvventilen hålls öppen eller den eller tätningarna är slitna. Öppen eller sliten intagsventil. Rensa eller utför service på intagsventilen. Justera intagsdistanserna. Rensa kolvventilen; byt tätningarna. Fyll på vätska och lufta pumpen. Rengör sugröret. Sänk viskositeten, justera intagsdistanserna Rensa kolvventilen; byt tätningarna. Rensa eller utför service på intagsventilen. Går tungt. Möjlig nedisning. Stoppa pumpen. Öppna avisningsreglaget, se sidan 11. Pumpen kan inte hålla trycket efter att den stoppats av tryckregleringen. Slitna backventiler eller tätningar. Reparera underdelen. Se Demontering av Xtreme-underdel, sida 24 och handboken till Xtreme-underdelar (311762). Luftbubblor i vätskan. Sugröret har lossnat. Dra åt. nvänd lämplig flytande gängtätning eller PTFE-tejp på kopplingarna. Dålig sprutad yta eller ojämnt mönster. Felaktigt vätsketryck till pistolen. Vätskan för tunn eller tjock. Sprutpistolen är smutsig, sliten eller skadad. Se pistolhandboken; studera rekommendationerna från tillverkaren av vätskan. Justera vätskans viskositet; studera rekommendationerna från tillverkaren av vätskan. Reparera sprutpistolen. Se pistolhandboken. * Följ först nvisningar för tryckavlastning, sida 13 när ni ska konstatera om slang eller pistol är igensatta. Lossa vätskeslangen och håll ett kärl vid pumpens vätskeutlopp för att fånga upp vätskan. Slå på luftmatningen precis så att pumpen startar. Om den startar när luftmatningen slås på, finns hindret i vätskeslangen eller pistolen H 23

24 Demontering av Xtreme-underdel Demontering av Xtreme-underdel Verktyg som behövs En sats skiftnycklar Momentnyckel Gummiklubba Gängsmörjning nti-seize lubricant Loctite 2760 eller motsvarande 4. Lossa färgslangen (103). Lossa sugslangen (4). Håll fast utloppskopplingen (6) med en nyckel så att den inte lossnar när du lossar sugslangen Losskoppling och inkoppling av underdelen TI8262a 4 1. Renspola pumpen, se Luftning/renspolning, sida 14. Stoppa pumpen längst ner i slaget. Följ nvisningar för tryckavlastning, sida Tippa vagnen bakåt. Lyft inte pumpen i lyftöglan om totalvikten överskrider 250 kg (550 lb). FÖRSIKTIGHET Var försiktig när underdelen kopplas loss, den kan väga upp till 25 kg (55 lbs). Vidtag lämpliga säkerhetsåtgärder. 5. Notera hur underdelens utlopp (P) är riktat i förhållande till motorns inlopp (W) så går monteringen lättare. Låt motorn sitta kvar i sina fästen om den inte behöver repareras. r_x25dh1_x45hd1_311164_24f 3. Lossa luftslangen. W TI8415a P TI8414a H

25 Demontering av Xtreme-underdel 6. Ta bort klämman (309) och dra upp kopplingskåpan (307) och ta bort kopplingen (305) Se handboken till Xtreme-underdelar (311762) beträffande service av underdelen. Se den särskilda motorhandboken beträffande service av luftmotorn. 9. Följ losskopplingsanvisningarna i omvänd ordning och koppla in underdelen NM: Dra åt muttrarna (308) till moment N m (50-60 ft-lb). TI8264a 7. Håll fast dragstängerna (306) med en tång på de flata ytorna så att de inte vrids. Skruva bort muttrarna (308) och ta bort underdelen (302) TI8301a H 25

26 Montering på vägg Montering på vägg NM: Följ alltid nvisningar för tryckavlastning, sida 13 innan du monterar pumpen på väggen. 1. Se till att väggen är tillräckligt stark för att bära vikten av pump med tillbehör, vätska, slangar och belastningen som uppstår under drift. 2. orra fyra 11 mm (7/16 tum) hål genom att använda fästet som mall. nvänd valfri grupp om tre hål i fästet. Se Pumppaket med L290#-underdelar (tryckförhållande 16:1, 25:1, 45:1), sida ulta fast fästet ordentligt på väggen med bultar och brickor som är avsedda för väggmaterialet. 4. Montera pumpen i väggfästet (213). 5. Koppla in luft- och vätskeslangar. Se Förberedelser, sida 12. Montering av fathållare 1. Häng tankfästet (109b) på slangvindan på vagnen. 2. Montera hängfästet (109c) på tankfästet (109b) med medföljande bultar (109f) och muttrar (109g). 3. Ta bort kopplingen som följer med tanken (109a) och byt ut den mot förminskningen (109n). 4. Häng tanken (109a) på fästet. Justera höjden på fästet efter behov. 5. Montera kopplingarna (109d, 109m och 109e) på tanken. 6. Montera snabbkopplingen (109m) på vätskeintaget på pumpunderdelen. 7. Justera höjden på fästet efter behov. 109f 109c 109b 109g 109a 109n 109d 109m 109e TI8631a H

27 Montering av fathållare H 27

28 Reservdelar Xtreme högtryckslackerspruta Reservdelar Xtreme högtryckslackerspruta Fullständig spruta visas (inkluderar slang och pistol) r_x25dh1_x45dl1_311164_27f FIG. 6. Modell X45DH1 visas H

29 Reservdelar till väggmonterat Xtreme-system Reservdelar till väggmonterat Xtreme-system a 211b TI8423a För pump TI8810a FIG. 7. Väggmonterat system H 29

30 Reservdelar - högtrycks Xtreme sprutsystem Reservdelar - högtrycks Xtreme sprutsystem I tabellen nedan finns huvudkomponenterna och artikelnummer för respektive högtryckssystem. Se Gemensamma reservdelar med början på sida 35 beträffande delar som ingår i respektive system. Se beteckningarna i Fathållaralternativ, sida 34 beträffande ditt specifika fathållaralternativ och systemnummer. Komponenter - alla högtryckssystem Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X25DH1 P25E2 L2902 N34DT0 X25DL1 P25E2 L2902 N34DT0 X25DH2 P25E2 L2902 N34DT0 X25DL2 P25E2 L2902 N34DT0 X25DW2 P25E4 L2902 N34DT0 X25DH3 P25D2 L2902 N34DN0 X25DL3 P25D2 L2902 N34DN0 X25DH4 P25D2 L2902 N34DN0 X25DL4 P25D2 L2902 N34DN0 X25DW4 P25D4 L2902 N34DN0 X25DH5 P25E2 L2902 N34DT0 X25DL5 P25E2 L2902 N34DT0 X25DH6 P25D2 L2902 N34DN0 X25DL6 P25D2 L2902 N34DN0 X30DH1 P30E2 L2202 N34DT0 X30DL1 P30E2 L2202 N34DT0 X30DH2 P30E2 L2202 N34DT0 X30DL2 P30E2 L2202 N34DT0 X30DW2 P30E4 L2202 N34DT0 X30DH3 P30D2 L2202 N34DN0 X30DL3 P30D2 L2202 N34DN0 X30DH4 P30D2 L2202 N34DN0 X30DL4 P30D2 L2202 N34DN0 Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X30DW4 P30D4 L2202 N34DN0 X30DH5 P30E2 L2202 N34DT0 X30DL5 P30E2 L2202 N34DT0 X30DH6 P30D2 L2202 N34DN0 X30DL6 P30D2 L2202 N34DN0 X35DH1 P35E2 L1152 N22DT0 X35DL1 P35E2 L1152 N22DT0 X35DH2 P35E2 L1152 N22DT0 X35DL2 P35E2 L1152 N22DT0 X35DW2 P35E4 L1152 N22DT0 X35DH3 P35D2 L1152 N22DN0 X35DL3 P35D2 L1152 N22DN0 X35DH4 P35D2 L1152 N22DN0 X35DL4 P35D2 L1152 N22DN0 X35DW4 P35D4 L1152 N22DN0 X35DH5 P35E2 L1152 N22DT0 X35DL5 P35E2 L1152 N22DT0 X35DH6 P35D2 L1152 N22DN0 X35DL6 P35D2 L1152 N22DN0 X40DH1 P40E2 L1802 N34DT0 X40DL1 P40E2 L1802 N34DT0 X40DH2 P40E2 L1802 N34DT0 X40DL2 P40E2 L1802 N34DT0 X40DW2 P40E4 L1802 N34DT0 X40DH3 P40D2 L1802 N34DN H

31 Reservdelar - högtrycks Xtreme sprutsystem Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X40DL3 P40D2 L1802 N34DN0 X40DH4 P40D2 L1802 N34DN0 X40DL4 P40D2 L1802 N34DN0 X40DW4 P40D4 L1802 N34DN0 X40DH5 P40E2 L1802 N34DT0 X40DL5 P40E2 L1802 N34DT0 X40DH6 P40D2 L1802 N34DN0 X40DL6 P40D2 L1802 N34DN0 X45DH1 P45E2 L2902 N65DT0 X45DL1 P45E2 L2902 N65DT0 X45DH2 P45E2 L2902 N65DT0 X45DL2 P45E2 L2902 N65DT0 X45DW2 P45E4 L2902 N65DT0 X45DH3 P45D2 L2902 N65DN0 X45DL3 P45D2 L2902 N65DN0 X45DH4 P45D2 L2902 N65DN0 X45DL4 P45D2 L2902 N65DN0 X45DW4 P45D4 L2902 N65DN0 X45DH5 P45E2 L2902 N65DT0 X45DL5 P45E2 L2902 N65DT0 X45DH6 P45D2 L2902 N65DN0 X45DL6 P45D2 L2902 N65DN0 X45LH1 P45M2 L2902 N65LT0 X45LL1 P45M2 L2902 N65LT0 X45LH2 P45M2 L2902 N65LT0 X45LL2 P45M2 L2902 N65LT0 X45LW2 P45M4 L2902 N65LT0 X45LH3 P45L2 L2902 N65LN0 X45LL3 P45L2 L2902 N65LN0 Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X45LH4 P45L2 L2902 N65LN0 X45LL4 P45L2 L2902 N65LN0 X45LW4 P45L4 L2902 N65LN0 X45LH5 P45M2 L2902 N65LT0 X45LL5 P45M2 L2902 N65LT0 X45LH6 P45L2 L2902 N65LN0 X45LL6 P45L2 L2902 N65LN0 X46DH1 P46E2 L1452 N34DT0 X46DL1 P46E2 L1452 N34DT0 X46DH2 P46E2 L1452 N34DT0 X46DL2 P46E2 L1452 N34DT0 X46DW2 P46E4 L1452 N34DT0 X46DH3 P46D2 L1452 N34DN0 X46DL3 P46D2 L1452 N34DN0 X46DH4 P46D2 L1452 N34DN0 X46DL4 P46D2 L1452 N34DN0 X46DW4 P46D4 L1452 N34DN0 X46DH5 P46E2 L1452 N34DT0 X46DL5 P46E2 L1452 N34DT0 X46DH6 P46D2 L1452 N34DN0 X46DL6 P46D2 L1452 N34DN0 X50DH1 P50E2 L2502 N65DT0 X50DL1 P50E2 L2502 N65DT0 X50DH2 P50E2 L2502 N65DT0 X50DL2 P50E2 L2502 N65DT0 X50DW2 P50E4 L2502 N65DT0 X50DH3 P50D2 L2502 N65DN0 X50DL3 P50D2 L2502 N65DN0 X50DH4 P50D2 L2502 N65DN0 X50DL4 P50D2 L2502 N65DN H 31

32 Reservdelar - högtrycks Xtreme sprutsystem Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X50DW4 P50D4 L2502 N65DN0 X50DH5 P50E2 L2502 N65DT0 X50DL5 P50E2 L2502 N65DT0 X50DH6 P50D2 L2502 N65DN0 X50DL6 P50D2 L2502 N65DN0 X50LH1 P50M2 L2502 N65LT0 X50LL1 P50M2 L2502 N65LT0 X50LH2 P50M2 L2502 N65LT0 X50LL2 P50M2 L2502 N65LT0 X50LW2 P50M4 L2502 N65LT0 X50LH3 P50L2 L2502 N65LN0 X50LL3 P50L2 L2502 N65LN0 X50LH4 P50L2 L2502 N65LN0 X50LL4 P50L2 L2502 N65LN0 X50LW4 P50L4 L2502 N65LN0 X50LH5 P50M2 L2502 N65LT0 X50LL5 P50M2 L2502 N65LT0 X50LH6 P50L2 L2502 N65LN0 X50LL6 P50L2 L2502 N65LN0 X55DH1 P55E2 L1152 N34DT0 X55DL1 P55E2 L1152 N34DT0 X55DH2 P55E2 L1152 N34DT0 X55DL2 P55E2 L1152 N34DT0 X55DW2 P55E4 L1152 N34DT0 X55DH3 P55D2 L1152 N34DN0 X55DL3 P55D2 L1152 N34DN0 X55DH4 P55D2 L1152 N34DN0 X55DL4 P55D2 L1152 N34DN0 X55DW4 P55D4 L1152 N34DN0 X55DH5 P55E2 L1152 N34DT0 Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X55DL5 P55E2 L1152 N34DT0 X55DH6 P55D2 L1152 N34DN0 X55DL6 P55D2 L1152 N34DN0 X60DH1 P60E2 L2202 N65DT0 X60DL1 P60E2 L2202 N65DT0 X60DH2 P60E2 L2202 N65DT0 X60DL2 P60E2 L2202 N65DT0 X60DW2 P60E4 L2202 N65DT0 X60DH3 P60D2 L2202 N65DN0 X60DL3 P60D2 L2202 N65DN0 X60DH4 P60D2 L2202 N65DN0 X60DL4 P60D2 L2202 N65DN0 X60DW4 P60D4 L2202 N65DN0 X60DH5 P60E2 L2202 N65DT0 X60DL5 P60E2 L2202 N65DT0 X60DH6 P60D2 L2202 N65DN0 X60DL6 P60D2 L2202 N65DN0 X60LH1 P60M2 L2202 N65LT0 X60LL1 P60M2 L2202 N65LT0 X60LH2 P60M2 L2202 N65LT0 X60LL2 P60M2 L2202 N65LT0 X60LW2 P60M4 L2202 N65LT0 X60LH3 P60L2 L2202 N65LN0 X60LL3 P60L2 L2202 N65LN0 X60LH4 P60L2 L2202 N65LN0 X60LL4 P60L2 L2202 N65LN0 X60LW4 P60L4 L2202 N65LN0 X60LH5 P60M2 L2202 N65LT0 X60LL5 P60M2 L2202 N65LT H

33 Reservdelar - högtrycks Xtreme sprutsystem Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X60LH6 P60L2 L2202 N65LN0 X60LL6 P60L2 L2202 N65LN0 X70DH1 P70E2 L1802 N65DT0 X70DL1 P70E2 L1802 N65DT0 X70DH2 P70E2 L1802 N65DT0 X70DL2 P70E2 L1802 N65DT0 X70DW2 P70E4 L1802 N65DT0 X70DH3 P70D2 L1802 N65DN0 X70DL3 P70D2 L1802 N65DN0 X70DH4 P70D2 L1802 N65DN0 X70DL4 P70D2 L1802 N65DN0 X70DW4 P70D4 L1802 N65DN0 X70DH5 P70E2 L1802 N65DT0 X70DL5 P70E2 L1802 N65DT0 X70DH6 P70D2 L1802 N65DN0 X70DL6 P70D2 L1802 N65DN0 X70LH1 P70M2 L1802 N65LT0 X70LL1 P70M2 L1802 N65LT0 X70LH2 P70M2 L1802 N65LT0 X70LL2 P70M2 L1802 N65LT0 X70LW2 P70M4 L1802 N65LT0 X70LH3 P70L2 L1802 N65LN0 X70LL3 P70L2 L1802 N65LN0 X70LH4 P70L2 L1802 N65LN0 X70LL4 P70L2 L1802 N65LN0 X70LW4 P70L4 L1802 N65LN0 X70LH5 P70M2 L1802 N65LT0 X70LL5 P70M2 L1802 N65LT0 X70LH6 P70L2 L1802 N65LN0 X70LL6 P70L2 L1802 N65LN0 Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X80DH1 P80E2 L0852 N34DT0 X80DL1 P80E2 L0852 N34DT0 X80DH2 P80E2 L0852 N34DT0 X80DL2 P80E2 L0852 N34DT0 X80DW2 P80E4 L0852 N34DT0 X80DH3 P80D2 L0852 N34DN0 X80DL3 P80D2 L0852 N34DN0 X80DH4 P80D2 L0852 N34DN0 X80DL4 P80D2 L0852 N34DN0 X80DW4 P80D4 L0852 N34DN0 X80DH5 P80E2 L0852 N34DT0 X80DL5 P80E2 L0852 N34DT0 X80DH6 P80D2 L0852 N34DN0 X80DL6 P80D2 L0852 N34DN0 X90DH1 P90E2 L1452 N65DT0 X90DL1 P90E2 L1452 N65DT0 X90DH2 P90E2 L1452 N65DT0 X90DL2 P90E2 L1452 N65DT0 X90DW2 P90E4 L1452 N65DT0 X90DH3 P90D2 L1452 N65DN0 X90DL3 P90D2 L1452 N65DN0 X90DH4 P90D2 L1452 N65DN0 X90DL4 P90D2 L1452 N65DN0 X90DW4 P90D4 L1452 N65DN0 X90DH5 P90E2 L1452 N65DT0 X90DL5 P90E2 L1452 N65DT0 X90DH6 P90D2 L1452 N65DN0 X90DL6 P90D2 L1452 N65DN H 33

34 Reservdelar - högtrycks Xtreme sprutsystem Sprutsystem Referensnummer och beskrivning Pump (se sida 43) Sänk (se ) Motor (se ) X90LH1 P90M2 L1452 N65LT0 X90LL1 P90M2 L1452 N65LT0 X90LH2 P90M2 L1452 N65LT0 X90LL2 P90M2 L1452 N65LT0 X90LW2 P90M4 L1452 N65LT0 X90LH3 P90L2 L1452 N65LN0 X90LL3 P90L2 L1452 N65LN0 X90LH4 P90L2 L1452 N65LN0 X90LL4 P90L2 L1452 N65LN0 X90LW4 P90L4 L1452 N65LN0 X90LH5 P90M2 L1452 N65LT0 X90LL5 P90M2 L1452 N65LT0 X90LH6 P90L2 L1452 N65LN0 X90LL6 P90L2 L1452 N65LN0 Fathållaralternativ Om ditt system innehåller en tank använder du tabellen nedan för att bestämma tankalternativ. X60DH5 anger att systemet inkluderar fathållare, pistol, slang och DataTrak. Siffra 6 lternativ 5 Tankpaket, komplett paket med DataTrak 6 Tankpaket, komplett paket utan DataTrak Motorbeteckning Första siffran Motor N (NXT luftmotor) ndra och tredje siffrorna Fjärde siffran Femte siffran ml per slag 65 = = = 2200 Utblåstyp D = visning L = Låg ljudnivå R = Fristående Dataövervakning N = Ingen T = DataTrak H = Linjär högnivågivare Sjätte siffran nvänds ej 0 = ej tilldelad H

35 Reservdelar - högtrycks Xtreme sprutsystem Gemensamma reservdelar Högtryckssystem Följande komponenter ingår i alla högtryckssystem: Ref. Komponent eskrivning ntal 2 VGN Kraftig (H); se s Lätt (L); se s RÖR, sug SLNG, sug, 25,4 mm (1 tum), 1 NPT x snabbkoppling, 1,83 m (6 ft.) DPTER, vinkel DPTER, snabbkoppling LEDNING, jordning med klämma INLOPP, sil ULT, fäste, lock, sexkanthuvud LÅSRIK PLTT, adaptersats (innehåller 1 13a-13b) för NXT 2200-luftmotorer 13a MUTTER, lås 4 13b DPTERPLTT 1 14 TRYKLUFTSREGLERING 1 24E013 REGULTOR, luft, kraftig vagn; se handbok E025 REGULTOR, luft, lätt vagn; se handbok Endast X35***-modeller. Ej med i skiss. Följande komponenter ingår endast i kompletta högtryckssystem: Ref. Komponent eskrivning ntal 101 PISTOL, sprut 1 XTR504 XTR5-sprutpistol endast för modeller med 25:1-50:1 XTR704 XTR7-sprutpistol endast för modeller med 55:1-90:1 102 SLNG, färg; nylon; 6,35 mm 1 (1/4 tum) ID; 1/4 npsm(fbe); 1,83 m (6 ft.) H42506 Modeller med förhållandet 25:1-45:1 H52506 Modeller med förhållandet 46:1-55:1 H72506 Modeller med förhållandet 60:1-90:1 103 SLNG, vätska; nylon, 9,53 mm 1 (3/8 tum) ID; 3/8 npsm(fbe); 15,24 m (50 ft.) H43850 Modeller med förhållandet 25:1-45:1 H53850 Modeller med förhållandet 46:1-55:1 H73850 Modeller med förhållandet 60:1-90: KOPPLING, nippel, reducering; 1 3/8 x 1/4 npt(m) KOPPLING, skarvkoppling, svivel; 12,7 mm (1/2 tum) F x 9,53 mm (3/8 tum) M 1 Högtryckssystem med tankpaket Fathållarsatsen visas på sidan 26. Ref. Komponent eskrivning ntal 2 VGN Kraftig (H); se s Lätt (L); se s DPTER, vinkel DPTER, snabbkoppling LEDNING, jordning med klämma ULT, fäste, lock, sexkanthuvud LÅSRIK 4 14 TRYKLUFTSREGLERING 1 24E013 REGULTOR, luft, kraftig vagn; se handbok E025 REGULTOR, luft, lätt vagn; se handbok PISTOL, sprut 1 XTR504 XTR704 XTR5-sprutpistol endast för modeller med 25:1-50:1 XTR7-sprutpistol endast för modeller med 55:1-90:1 102 SLNG, färg; nylon; 6,35 mm (1/4 tum) ID; 1/4 npsm(fbe); 1,83 m (6 ft.) H42506 H52506 H72506 Modeller med förhållandet 25:1-45:1 Modeller med förhållandet 46:1-55:1 Modeller med förhållandet 60:1-90:1 103 SLNG, färg; nylon; 9,53 mm (3/8 tum) ID; 3/8 npsm(fbe); 15,24 m (50 ft.) H43850 Modeller med förhållandet 25:1-45:1 H53850 Modeller med förhållandet 46:1-55:1 H73850 Modeller med förhållandet 60:1-90: KOPPLING, NIPPEL reducering; 3/8 x 1/4 npt(m) KOPPLING, skarvkoppling, svivel; 12,7 mm (1/2 tum) F x 9,53 mm (3/8 tum) M FTHÅLLRE, sats (inkluderar a - n) 1 109a FTHÅLLRE, färg 1 109b FÄSTE, fathållare 1 109c FÄSTE, hängare, fathållare 1 109d VENTIL, kula 1 109e KOPPLING, anslutning, fathållare 1 109f ULT, sexkanthd 2 109g MUTTER, sexkant, med flänsar 2 109m MUTTER, vingmutter 1 109n KOPPLING, NIPPEL, reducering PLTT, adaptersats (innehåller 1 a-b) för NXT 2200-luftmotorer 110a MUTTER, lås 4 110b DPTERPLTT Endast X35***-modeller. Ej med i skiss H 35

36 Reservdelar - högtrycks Xtreme sprutsystem Väggfästepaket Ref. Komponent eskrivning ntal RÖR, sug SLNG, sug, 25,4 mm (1 tum), 1 NPT x snabbkoppling; 3 m (10 ft.) DPTER, vinkel DPTER, snabbkoppling LEDNING, jordning med klämma ULT, fäste, lock, sexkanthuvud LÅSRIK INLOPP, sil RÖR, intagsförlängning 1 (inkluderar 211a-211b) 211a KOPPLING, rör, 25,4 mm (1 tum) 1 211b RÖR, intag FÄSTE (W), montering 1 (inkluderar ) PLTT, adaptersats 1 (inkluderar 214a-214b) för NXT 2200 luftmotorer 214a MUTTER, lås 4 214b DPTERPLTT 1 Endast X35***-modeller. Ej med i skiss. Väggmonterade systemet Ref. Komponent eskrivning ntal RÖR, sug SLNG, sug, 25,4 mm (1 tum), 1 NPT x snabbkoppling; 3 m (10 ft.) DPTER, vinkel DPTER, snabbkoppling LEDNING, jordning med klämma ULT, fäste, lock, sexkanthuvud LÅSRIK INLOPP, sil RÖR, intagsförlängning 1 (inkluderar 211a-211b) 211a KOPPLING, rör, 25,4 mm (1 tum) 1 211b RÖR, intag FÄSTE (W), montering 1 (inkluderar ) FILTER, färg PLUGG, rör DPTER, 2 x 3/8-18 NPT VENTIL, kula SKRVKOPPLING, svivel, 1 1/4-18 npsm x 1/4-18 NPT SKRVKOPPLING, adapter, 1 3/8-18 npsm x 3/8-18 NPT DPTER, 3/4 x 3/8 mbe P40M3 PUMP 1 NM: Komponenter till väggmonterade system visas på sidan H

37 Reservdelar airassist Xtreme-system Reservdelar airassist Xtreme-system Till luftregleringen 439* 440* 436* 441* 437* 416* 438* (Till luftintaget) 410* 431* 417* 428* 430* * 435* 427* r_x25dh1_x45dh1_311164_ r_x25dh1_x45dh1_311164_33 410* * 415* 427* 435* Vy från sidan - monteringssats till luftregulator TI9161a FIG. 8. Modell H 37

38 Reservdelar Xtreme zinkspruta Reservdelar Xtreme zinkspruta TI8754a (Vätskereturledning) r_x25dh1_x45dh1_311164_34 FIG. 9. Modell visas H

39 Komponenter - airassistsystem och zinksprutningssystem Komponenter - airassistsystem och zinksprutningssystem irassist-system Modellerna och Ref. Komponent eskrivning ntal 401 P30E2 PUMP, anordning P40E2 PUMP, anordning VGN, kraftig; se s RÖR, sug SLNG, sug, 25,4 mm (1 tum), 1 NPT x snabbkoppling; 1,83 m (6 ft.) DPTER, vinkel DPTER, snabbkoppling LEDNING, jordning med klämma 1 410* FÄSTE, tryckluftsreglage 1 415* TRYKLUFTREGULTOR, pistol 1 416* ULT, sexkanthuvud 6 417* MUTTER, regulatormontering LÅSRIK PISTOL, sprut 1 427* MÄTRE, tryck, pistol 1 428* KULVENTIL, avluftande, 2-vägs SLNG, luft, med kopplingar, 1 15,24 m (50 ft.) 430* NIPPEL, kort 1 431* VINKEL, hane, svängtapp H52550 SLNG, färg, nylon, 1/4 npsm(fbe); 1 15,24 m (50 ft.) SVIVEL 1 435* VINKEL, 1/4 npt 1 436* RIK, plan 2 437* MUTTER, sexkant, med flänsar 2 438* KOPPLING, T, rak 1 439* KOPPLING, hane 1 440* USSNING, rör 1 441* RÖR DPTER, bussning, 1/4 npt(m) x 1 1/2 npt(f) E013 REGULTORER, luft, kraftig vagn 1 Ej med i skiss. * Ingår i monteringssats till tryckluftregulator. Zinksprutningssystem Modellerna , , , Ref. Komponent eskrivning ntal 501 P25D1 PUMP, anordning P40D1 PUMP, anordning P25E1 PUMP, anordning P40E1 PUMP, anordning VGN, kraftig; se s RÖR, sug SLNG, sug, 25,4 mm (1 tum), 1 NPT x snabbkoppling, 1,83 m (6 ft.) DPTER, vinkel DPTER, snabbkoppling LEDNING, jordning med klämma SKRUV, sexkanthuvud LÅSRIK PISTOL, sprut VENTIL, kula USSNING, rör KOPPLING, T, rör USSNING, rör Modell Modell KOPPLING, nippel SLNG, med kopplingar, 1,83 m (6 ft.) KOPPLING, rörbussning KOPPLING, svivel RÖR, sug H H42506 SLNG, färg; nylon; 9,53 mm (3/8 tum) ID; 3/8 npsm(fbe); 50 ft. SLNG, färg; nylon; 6,35 mm (1/4 tum) ID; 1/4 npsm(fbe); 1,83 m (6 ft.) KOPPLING, svivel, 1/4-18 npsm(f) x 1 1/4-18 npsm(m) VENTIL, kula KOPPLING, nippel, reducering; 1 3/8 x 1/4 npt(m) E013 REGULTORER, luft, kraftig vagn 1 Ej med i skiss. Två stycken för modellerna och , en styck för modellerna och Endast modellerna och H 39
