1 KS /6 Fördjupningar Bilaga 2 till översiktsplan foto: Hans Bergh-Nilsson, Karlskoga kommun 2008 SAMRÅD 4 april juni 2014

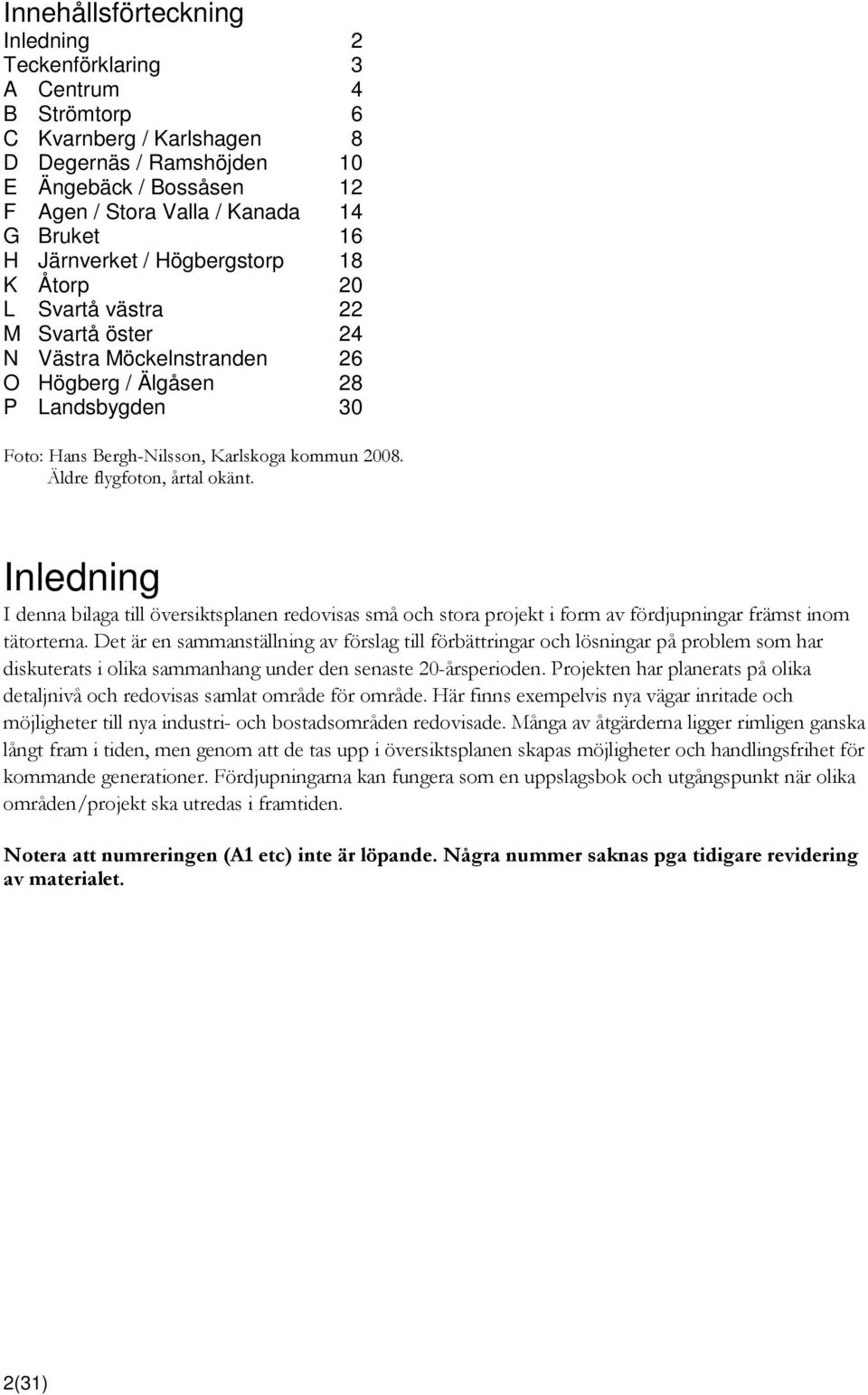

2 Innehållsförteckning Inledning 2 Teckenförklaring 3 A Centrum 4 B Strömtorp 6 C Kvarnberg / Karlshagen 8 D Degernäs / Ramshöjden 10 E Ängebäck / Bossåsen 12 F Agen / Stora Valla / Kanada 14 G Bruket 16 H Järnverket / Högbergstorp 18 K Åtorp 20 L Svartå västra 22 M Svartå öster 24 N Västra Möckelnstranden 26 O Högberg / Älgåsen 28 P Landsbygden 30 Foto: Hans Bergh-Nilsson, Karlskoga kommun Äldre flygfoton, årtal okänt. Inledning I denna bilaga till översiktsplanen redovisas små och stora projekt i form av fördjupningar främst inom tätorterna. Det är en sammanställning av förslag till förbättringar och lösningar på problem som har diskuterats i olika sammanhang under den senaste 20-årsperioden. Projekten har planerats på olika detaljnivå och redovisas samlat område för område. Här finns exempelvis nya vägar inritade och möjligheter till nya industri- och bostadsområden redovisade. Många av åtgärderna ligger rimligen ganska långt fram i tiden, men genom att de tas upp i översiktsplanen skapas möjligheter och handlingsfrihet för kommande generationer. Fördjupningarna kan fungera som en uppslagsbok och utgångspunkt när olika områden/projekt ska utredas i framtiden. Notera att numreringen (A1 etc) inte är löpande. Några nummer saknas pga tidigare revidering av materialet. 2(31)

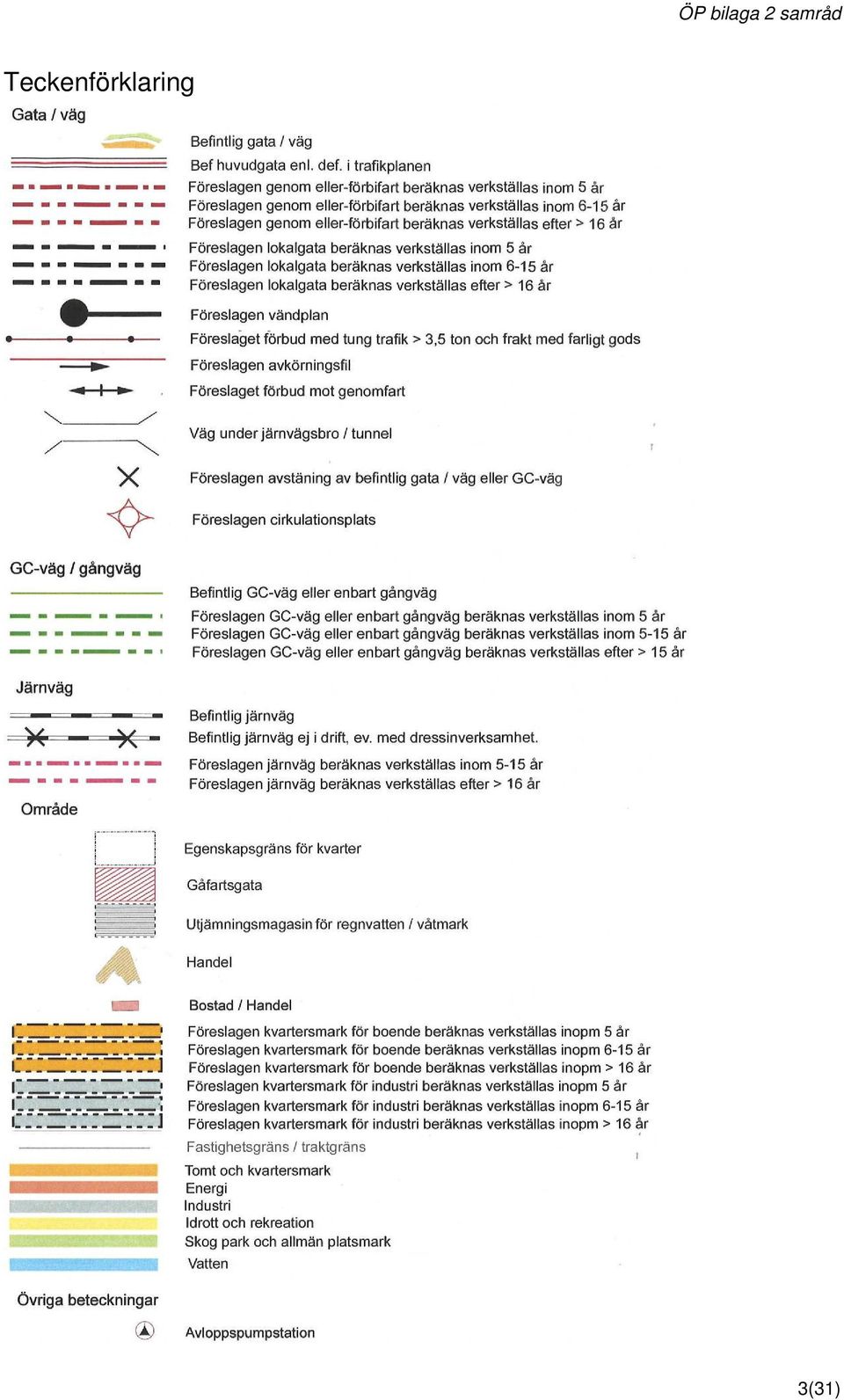

3 Teckenförklaring 3(31)

4 4(31)

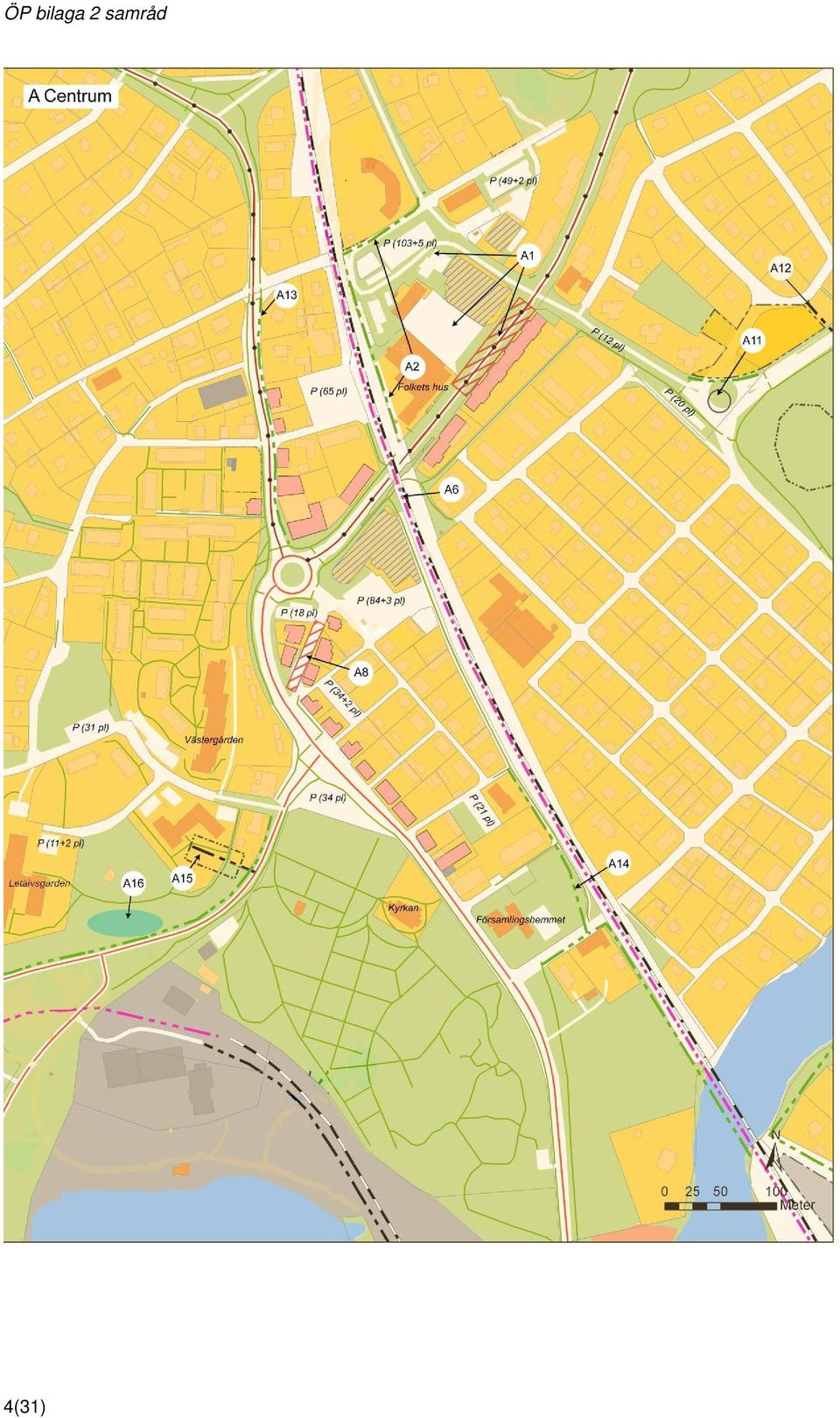

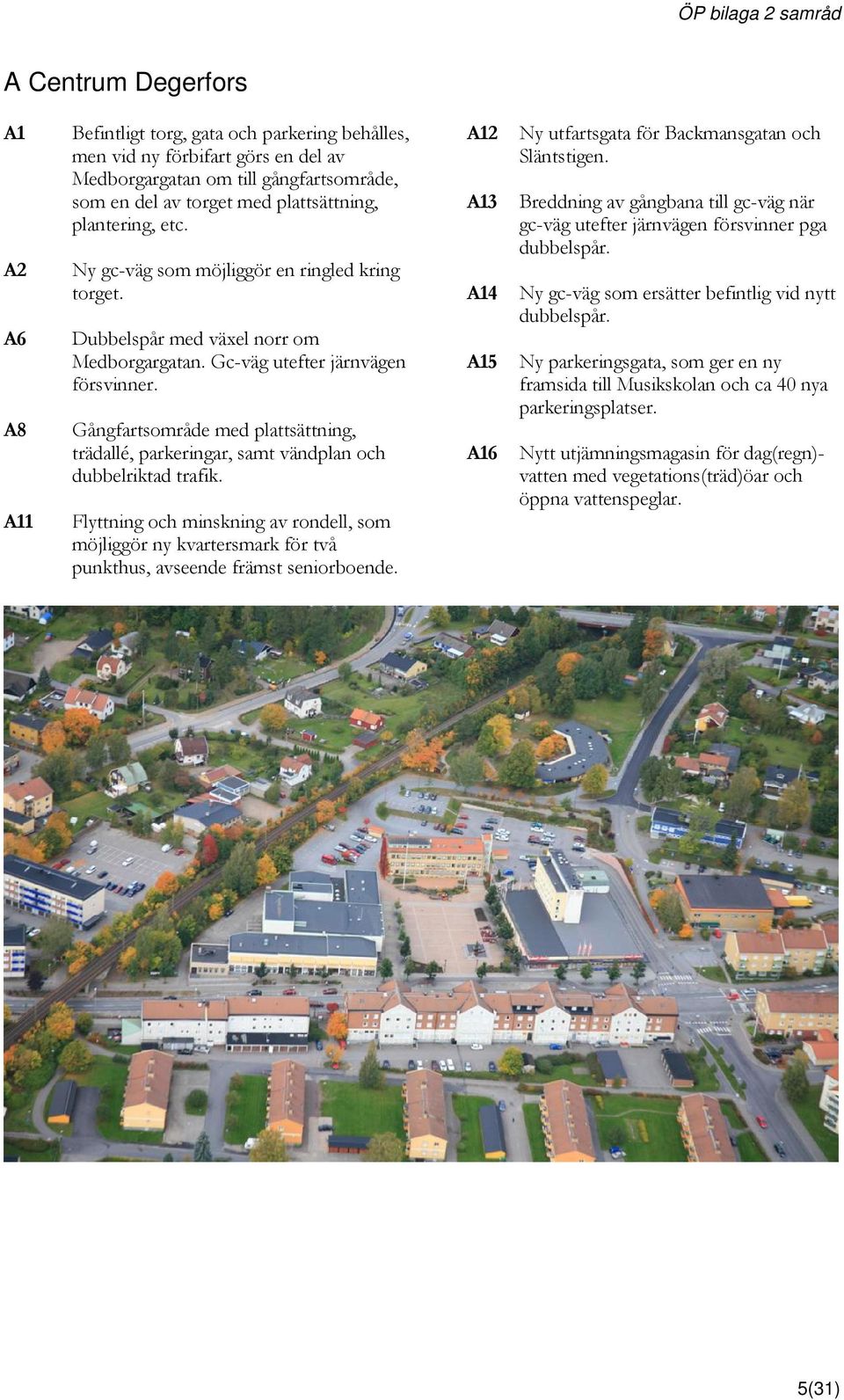

5 A Centrum Degerfors A1 A2 A6 A8 A11 Befintligt torg, gata och parkering behålles, men vid ny förbifart görs en del av Medborgargatan om till gångfartsområde, som en del av torget med plattsättning, plantering, etc. Ny gc-väg som möjliggör en ringled kring torget. Dubbelspår med växel norr om Medborgargatan. Gc-väg utefter järnvägen försvinner. Gångfartsområde med plattsättning, trädallé, parkeringar, samt vändplan och dubbelriktad trafik. Flyttning och minskning av rondell, som möjliggör ny kvartersmark för två punkthus, avseende främst seniorboende. A12 A13 A14 A15 A16 Ny utfartsgata för Backmansgatan och Släntstigen. Breddning av gångbana till gc-väg när gc-väg utefter järnvägen försvinner pga dubbelspår. Ny gc-väg som ersätter befintlig vid nytt dubbelspår. Ny parkeringsgata, som ger en ny framsida till Musikskolan och ca 40 nya parkeringsplatser. Nytt utjämningsmagasin för dag(regn)- vatten med vegetations(träd)öar och öppna vattenspeglar. 5(31) A1

6 6(31)

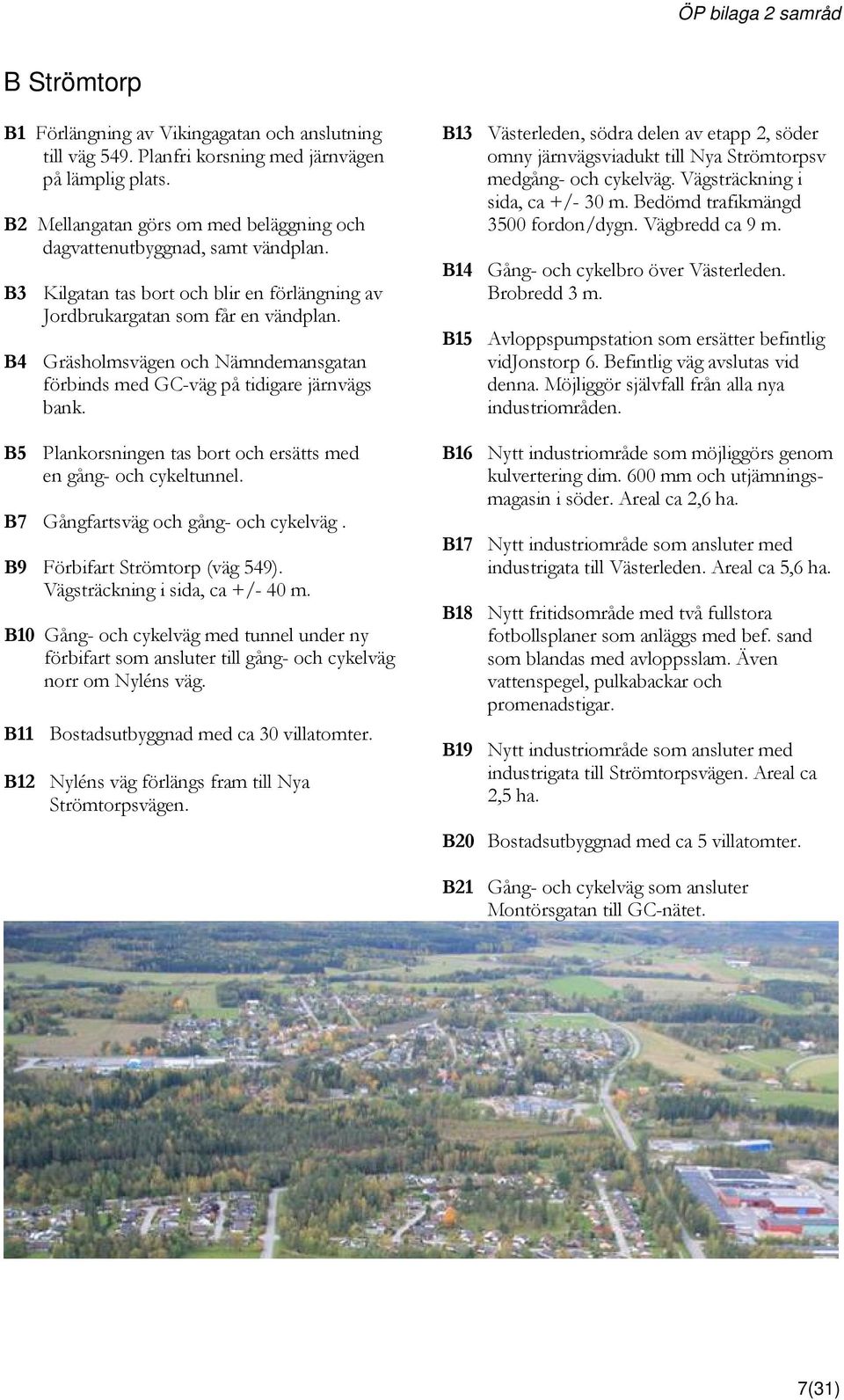

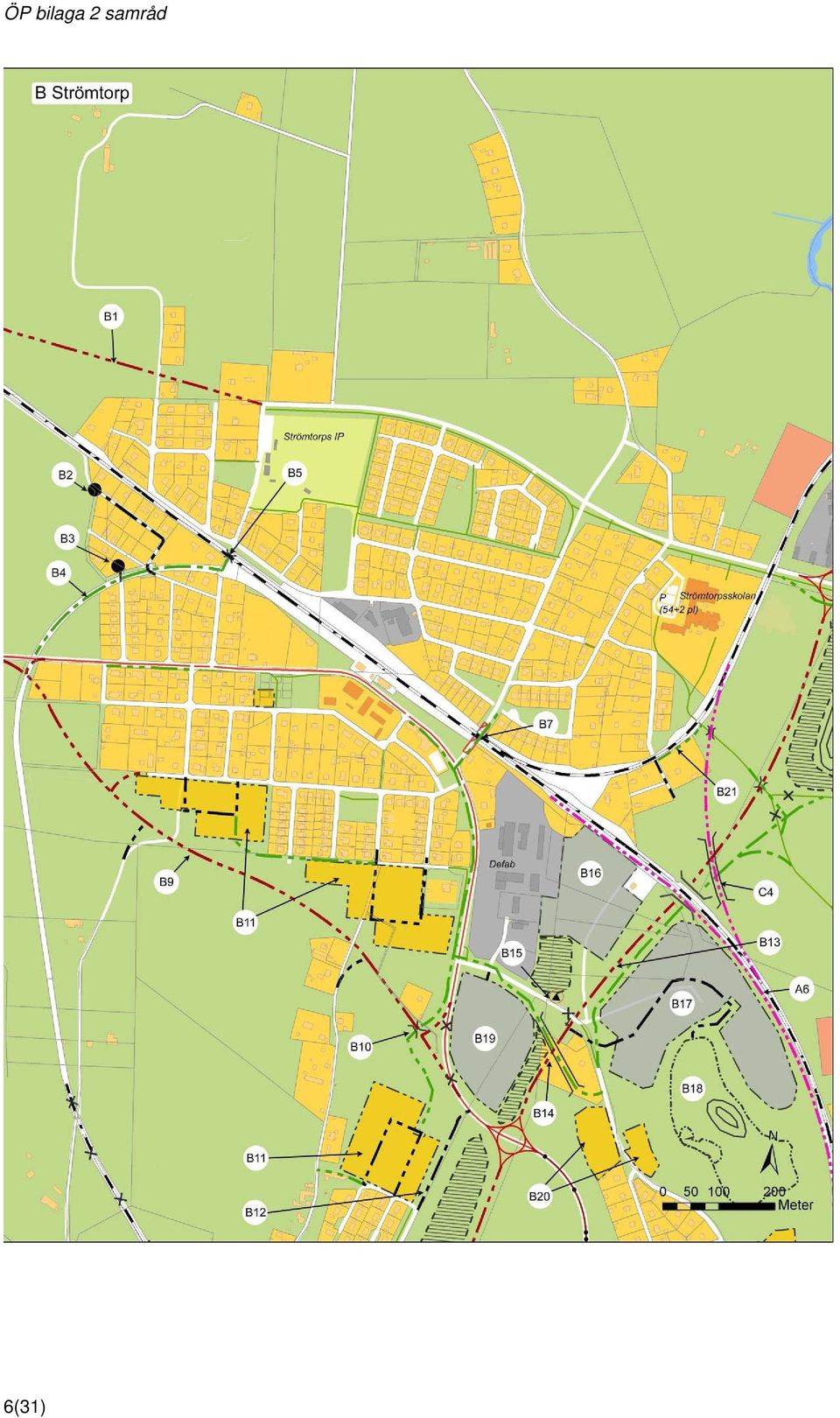

7 B Strömtorp B1 Förlängning av Vikingagatan och anslutning till väg 549. Planfri korsning med järnvägen på lämplig plats. B2 Mellangatan görs om med beläggning och dagvattenutbyggnad, samt vändplan. B3 Kilgatan tas bort och blir en förlängning av Jordbrukargatan som får en vändplan. B4 Gräsholmsvägen och Nämndemansgatan förbinds med GC-väg på tidigare järnvägs bank. B5 Plankorsningen tas bort och ersätts med en gång- och cykeltunnel. B7 Gångfartsväg och gång- och cykelväg. B9 Förbifart Strömtorp (väg 549). Vägsträckning i sida, ca +/- 40 m. B10 Gång- och cykelväg med tunnel under ny förbifart som ansluter till gång- och cykelväg norr om Nyléns väg. B11 Bostadsutbyggnad med ca 30 villatomter. B12 Nyléns väg förlängs fram till Nya Strömtorpsvägen. B13 Västerleden, södra delen av etapp 2, söder omny järnvägsviadukt till Nya Strömtorpsv medgång- och cykelväg. Vägsträckning i sida, ca +/- 30 m. Bedömd trafikmängd 3500 fordon/dygn. Vägbredd ca 9 m. B14 Gång- och cykelbro över Västerleden. Brobredd 3 m. B15 Avloppspumpstation som ersätter befintlig vidjonstorp 6. Befintlig väg avslutas vid denna. Möjliggör självfall från alla nya industriområden. B16 Nytt industriområde som möjliggörs genom kulvertering dim. 600 mm och utjämningsmagasin i söder. Areal ca 2,6 ha. B17 Nytt industriområde som ansluter med industrigata till Västerleden. Areal ca 5,6 ha. B18 Nytt fritidsområde med två fullstora fotbollsplaner som anläggs med bef. sand som blandas med avloppsslam. Även vattenspegel, pulkabackar och promenadstigar. B19 Nytt industriområde som ansluter med industrigata till Strömtorpsvägen. Areal ca 2,5 ha. B20 Bostadsutbyggnad med ca 5 villatomter. B21 Gång- och cykelväg som ansluter Montörsgatan till GC-nätet. 7(31)

8 8(31)

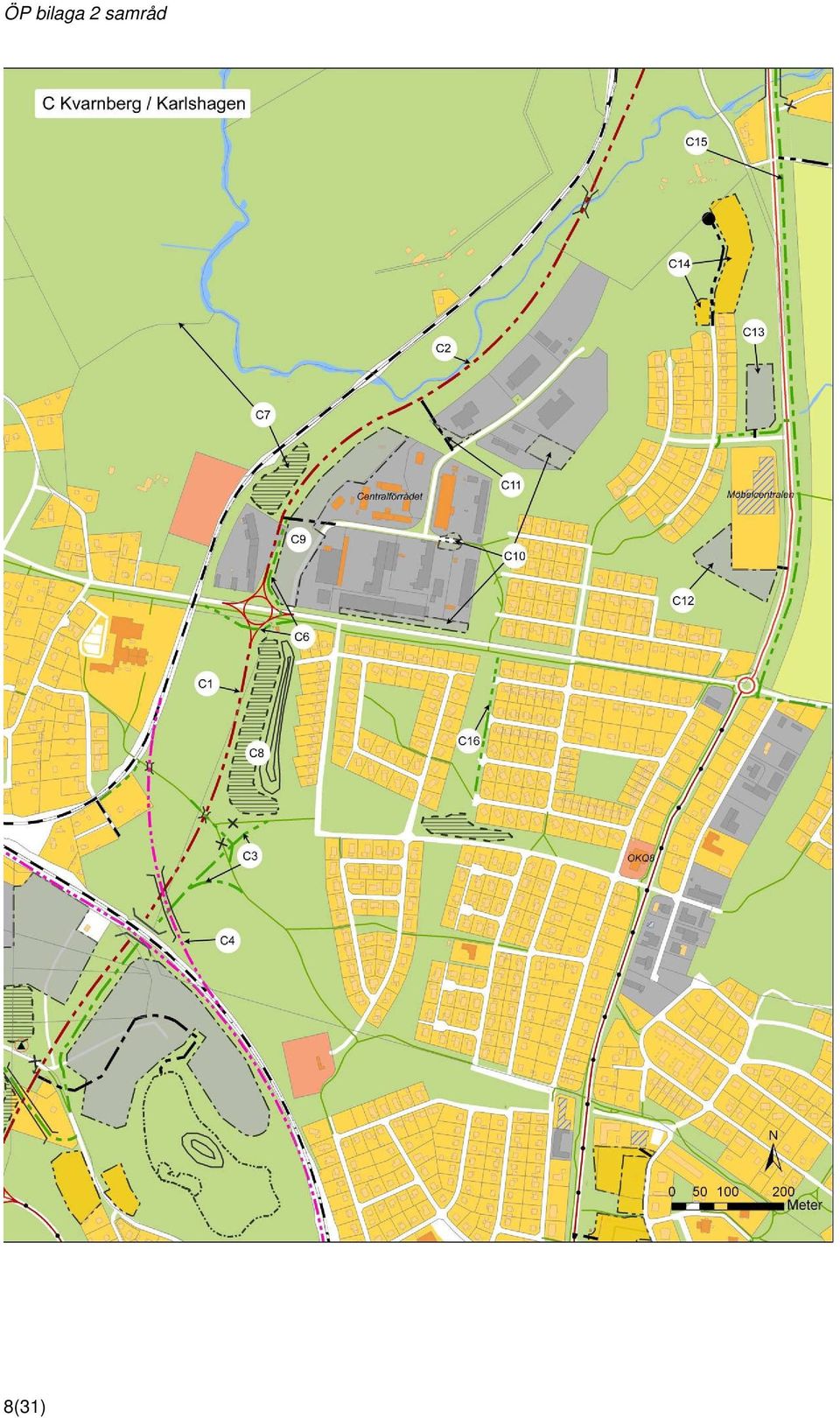

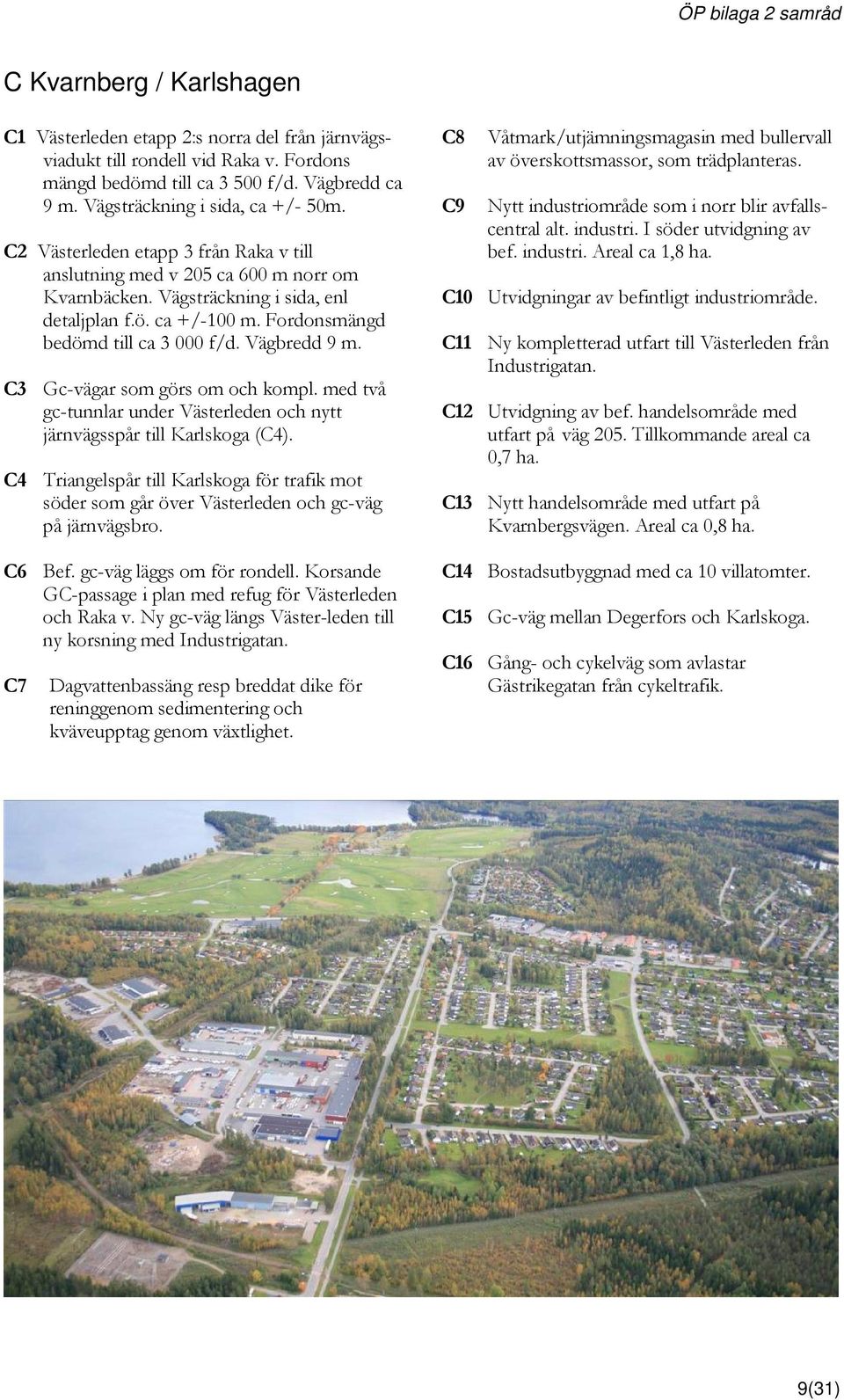

9 C Kvarnberg / Karlshagen C1 Västerleden etapp 2:s norra del från järnvägsviadukt till rondell vid Raka v. Fordons mängd bedömd till ca f/d. Vägbredd ca 9 m. Vägsträckning i sida, ca +/- 50m. C2 Västerleden etapp 3 från Raka v till anslutning med v 205 ca 600 m norr om Kvarnbäcken. Vägsträckning i sida, enl detaljplan f.ö. ca +/-100 m. Fordonsmängd bedömd till ca f/d. Vägbredd 9 m. C3 Gc-vägar som görs om och kompl. med två gc-tunnlar under Västerleden och nytt järnvägsspår till Karlskoga (C4). C4 Triangelspår till Karlskoga för trafik mot söder som går över Västerleden och gc-väg på järnvägsbro. C6 Bef. gc-väg läggs om för rondell. Korsande GC-passage i plan med refug för Västerleden och Raka v. Ny gc-väg längs Väster-leden till ny korsning med Industrigatan. C7 Dagvattenbassäng resp breddat dike för reninggenom sedimentering och kväveupptag genom växtlighet. C8 C9 Våtmark/utjämningsmagasin med bullervall av överskottsmassor, som trädplanteras. Nytt industriområde som i norr blir avfallscentral alt. industri. I söder utvidgning av bef. industri. Areal ca 1,8 ha. C10 Utvidgningar av befintligt industriområde. C11 Ny kompletterad utfart till Västerleden från Industrigatan. C12 Utvidgning av bef. handelsområde med utfart på väg 205. Tillkommande areal ca 0,7 ha. C13 Nytt handelsområde med utfart på Kvarnbergsvägen. Areal ca 0,8 ha. C14 Bostadsutbyggnad med ca 10 villatomter. C15 Gc-väg mellan Degerfors och Karlskoga. C16 Gång- och cykelväg som avlastar Gästrikegatan från cykeltrafik. 9(31)

10 10(31)

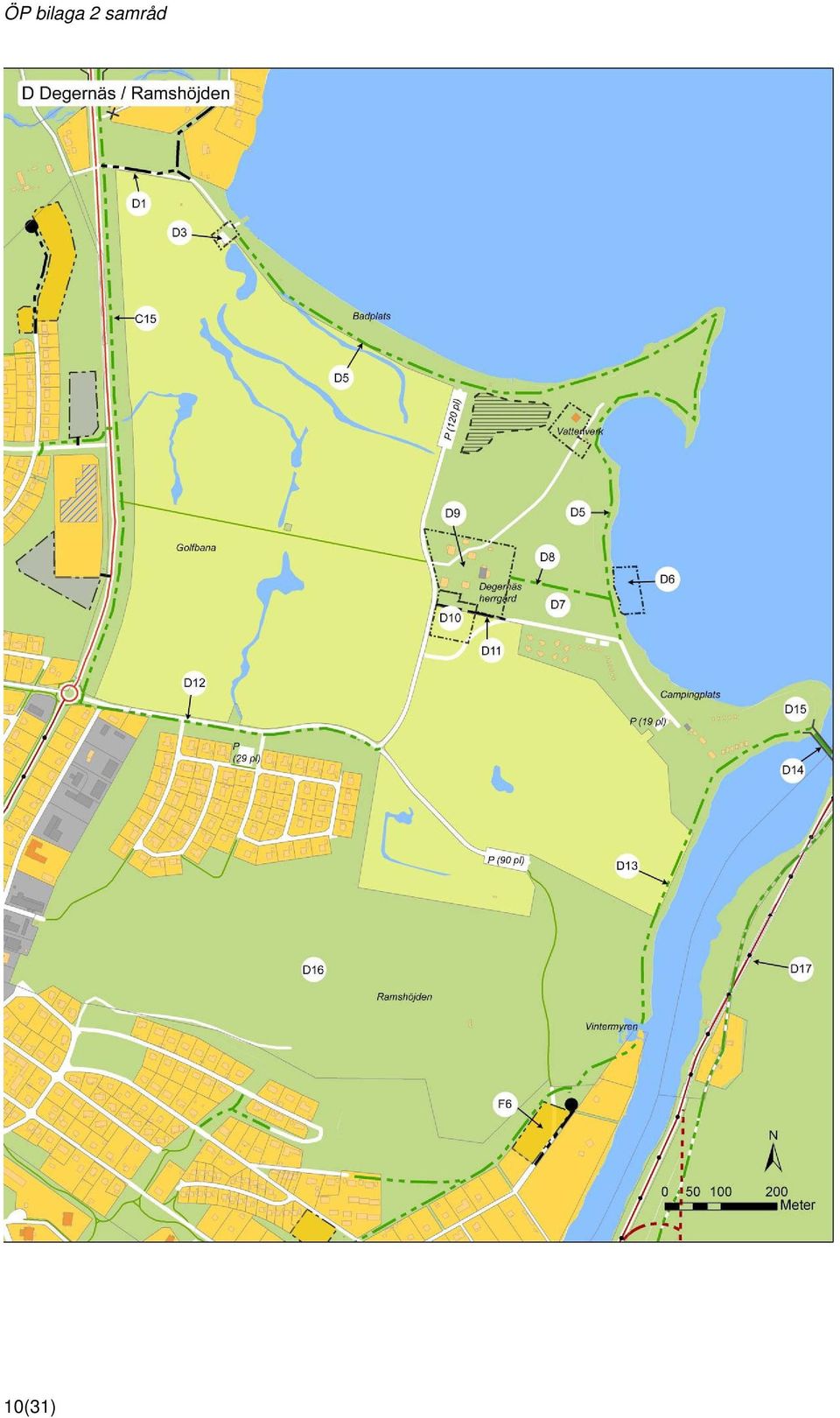

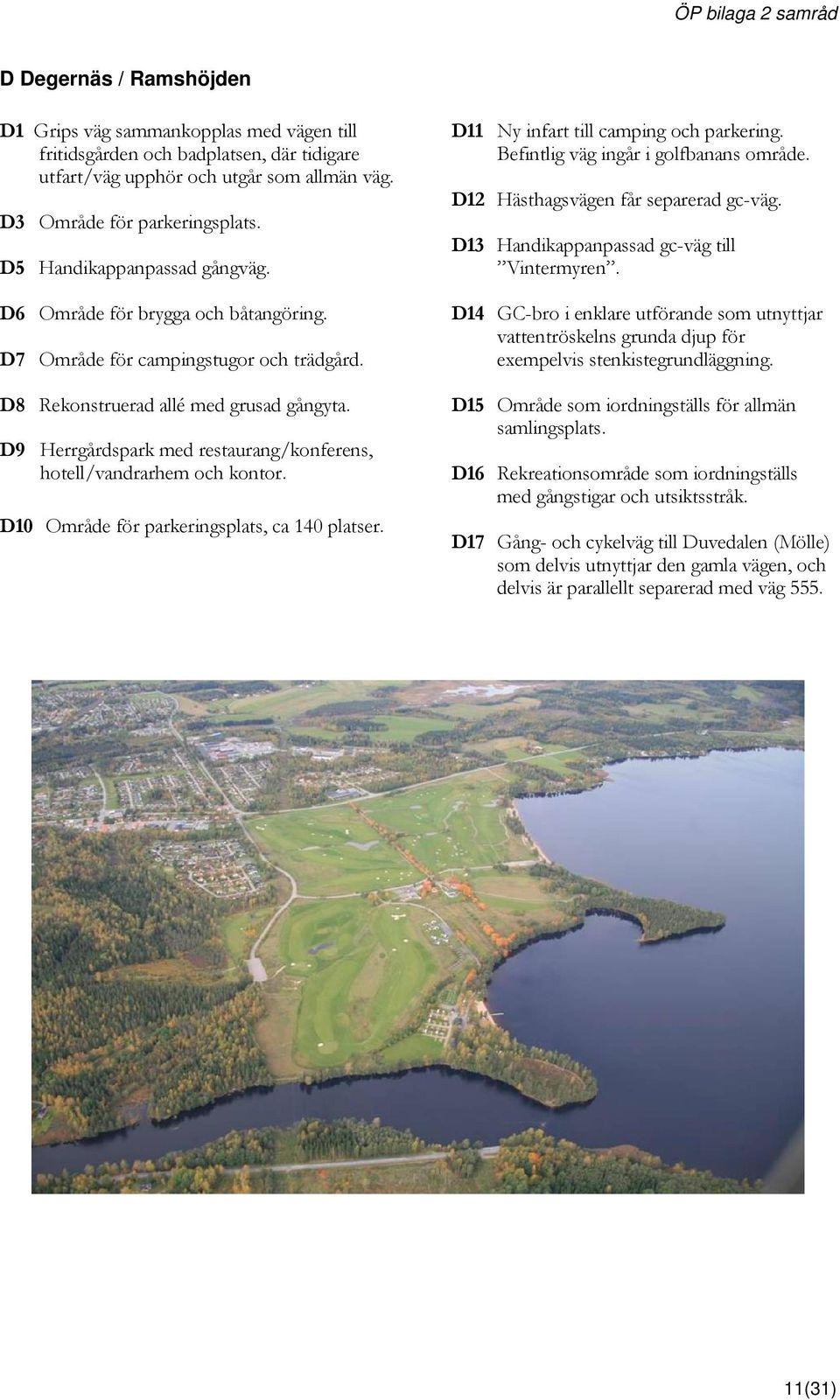

11 D Degernäs / Ramshöjden D1 Grips väg sammankopplas med vägen till fritidsgården och badplatsen, där tidigare utfart/väg upphör och utgår som allmän väg. D3 Område för parkeringsplats. D5 Handikappanpassad gångväg. D6 Område för brygga och båtangöring. D7 Område för campingstugor och trädgård. D8 Rekonstruerad allé med grusad gångyta. D9 Herrgårdspark med restaurang/konferens, hotell/vandrarhem och kontor. D10 Område för parkeringsplats, ca 140 platser. D11 Ny infart till camping och parkering. Befintlig väg ingår i golfbanans område. D12 Hästhagsvägen får separerad gc-väg. D13 Handikappanpassad gc-väg till Vintermyren. D14 GC-bro i enklare utförande som utnyttjar vattentröskelns grunda djup för exempelvis stenkistegrundläggning. D15 Område som iordningställs för allmän samlingsplats. D16 Rekreationsområde som iordningställs med gångstigar och utsiktsstråk. D17 Gång- och cykelväg till Duvedalen (Mölle) som delvis utnyttjar den gamla vägen, och delvis är parallellt separerad med väg (31)

12 12(31)

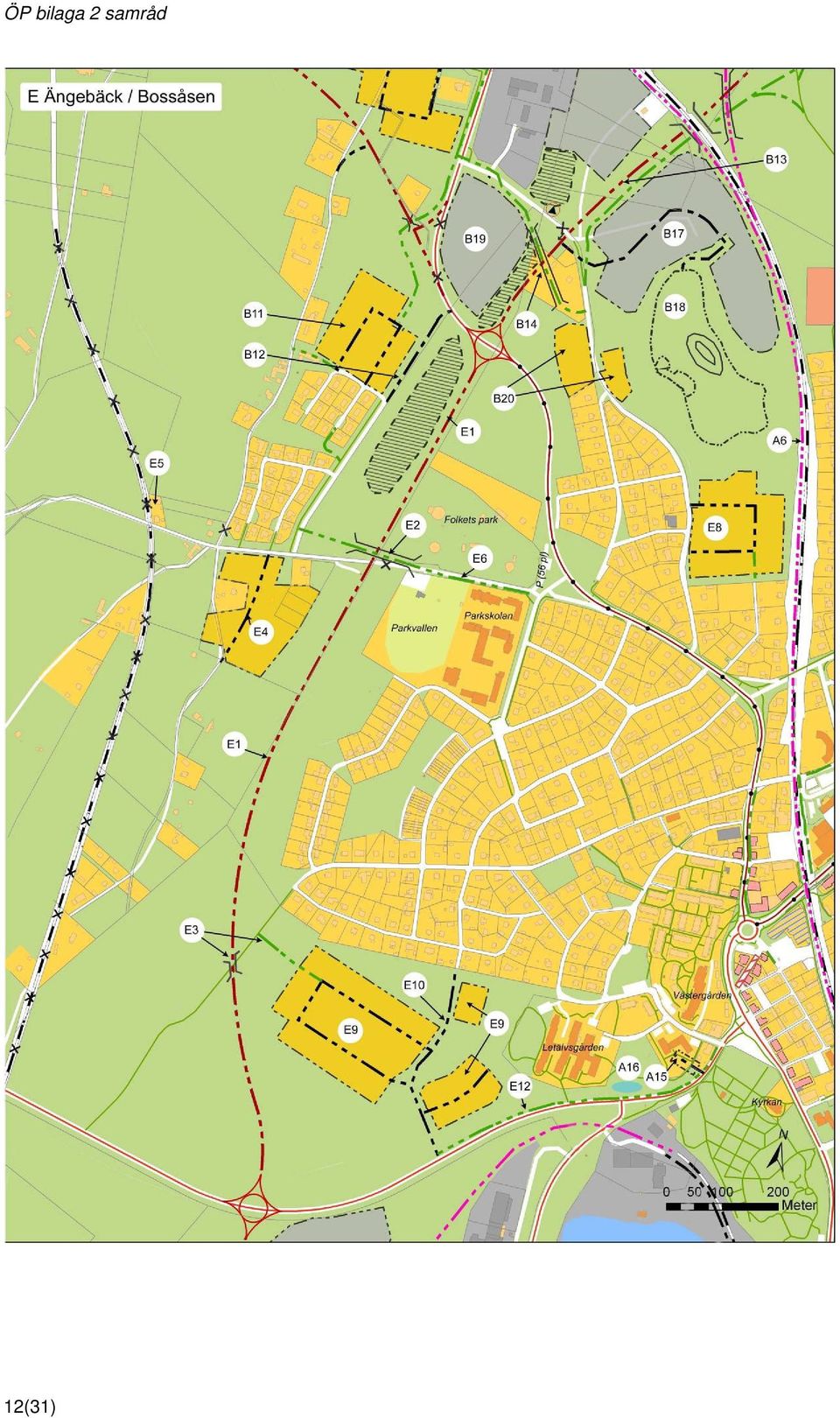

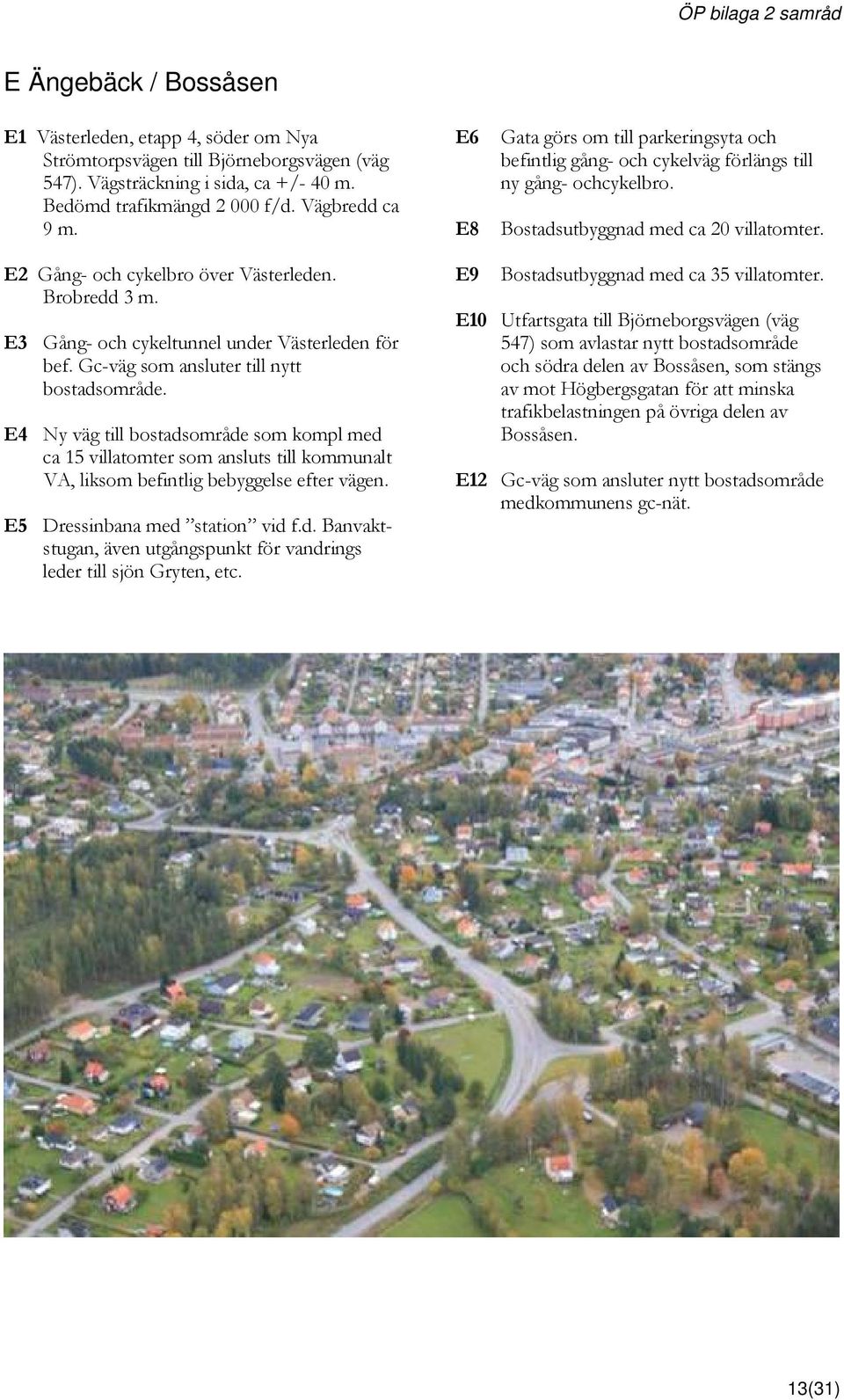

13 E Ängebäck / Bossåsen E1 Västerleden, etapp 4, söder om Nya Strömtorpsvägen till Björneborgsvägen (väg 547). Vägsträckning i sida, ca +/- 40 m. Bedömd trafikmängd f/d. Vägbredd ca 9 m. E6 E8 Gata görs om till parkeringsyta och befintlig gång- och cykelväg förlängs till ny gång- ochcykelbro. Bostadsutbyggnad med ca 20 villatomter. E2 Gång- och cykelbro över Västerleden. Brobredd 3 m. E3 Gång- och cykeltunnel under Västerleden för bef. Gc-väg som ansluter till nytt bostadsområde. E4 Ny väg till bostadsområde som kompl med ca 15 villatomter som ansluts till kommunalt VA, liksom befintlig bebyggelse efter vägen. E5 Dressinbana med station vid f.d. Banvaktstugan, även utgångspunkt för vandrings leder till sjön Gryten, etc. E9 Bostadsutbyggnad med ca 35 villatomter. E10 Utfartsgata till Björneborgsvägen (väg 547) som avlastar nytt bostadsområde och södra delen av Bossåsen, som stängs av mot Högbergsgatan för att minska trafikbelastningen på övriga delen av Bossåsen. E12 Gc-väg som ansluter nytt bostadsområde medkommunens gc-nät. 13(31)

14 14(31)

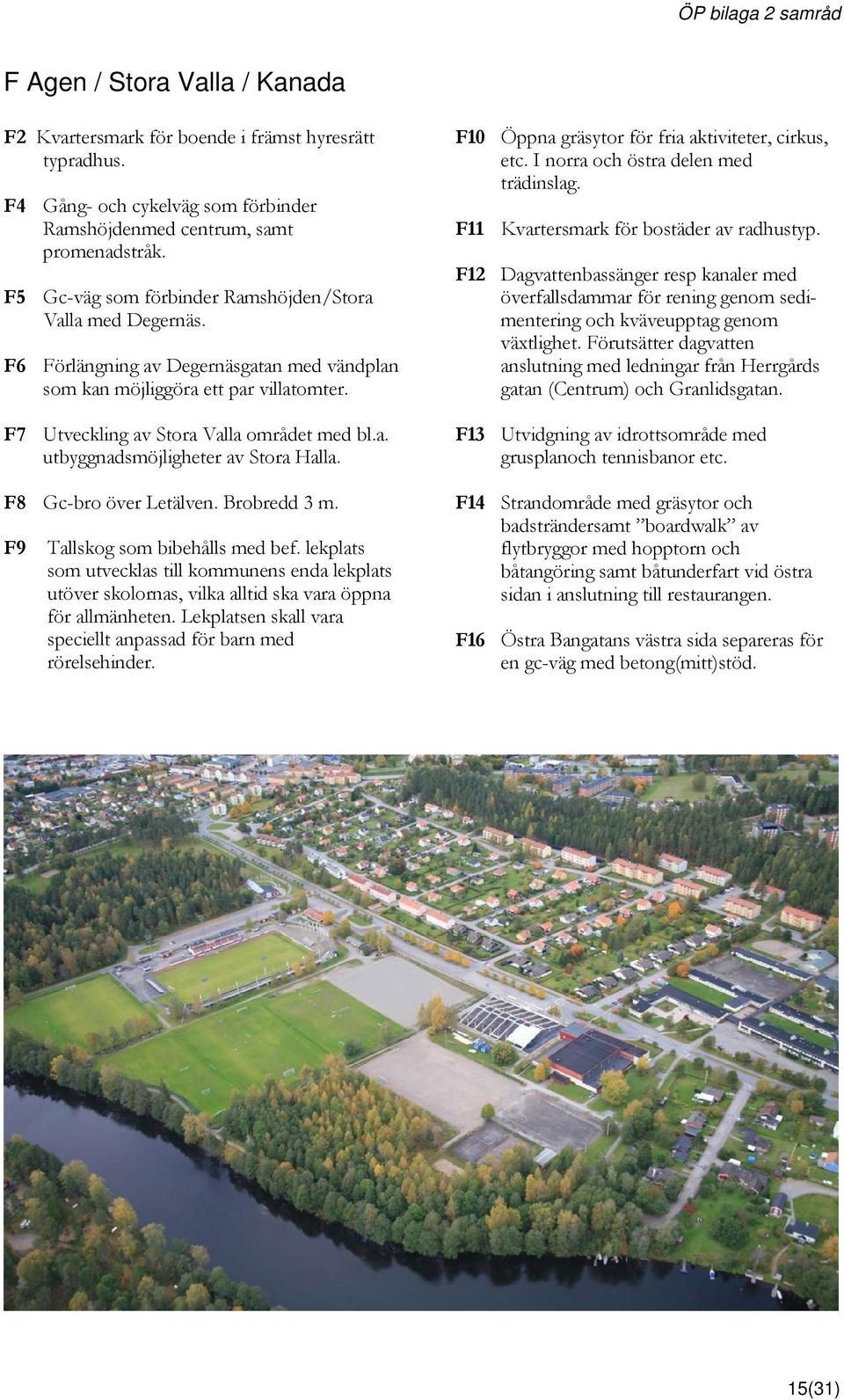

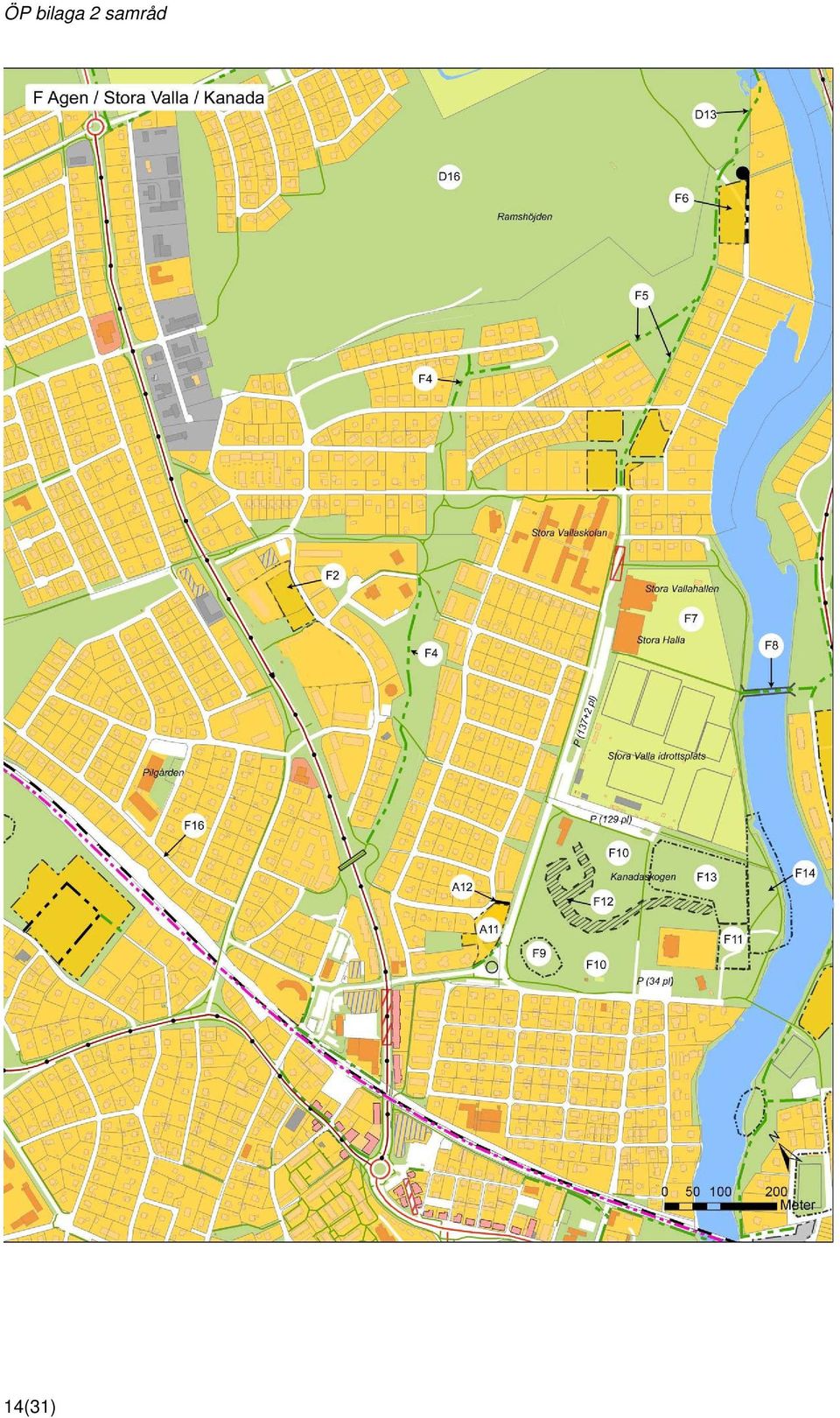

15 F8 ÖP bilaga 2 samråd F Agen / Stora Valla / Kanada F2 Kvartersmark för boende i främst hyresrätt typradhus. F4 Gång- och cykelväg som förbinder Ramshöjdenmed centrum, samt promenadstråk. F5 Gc-väg som förbinder Ramshöjden/Stora Valla med Degernäs. F6 Förlängning av Degernäsgatan med vändplan som kan möjliggöra ett par villatomter. F7 Utveckling av Stora Valla området med bl.a. utbyggnadsmöjligheter av Stora Halla. F8 Gc-bro över Letälven. Brobredd 3 m. F9 Tallskog som bibehålls med bef. lekplats som utvecklas till kommunens enda lekplats utöver skolornas, vilka alltid ska vara öppna för allmänheten. Lekplatsen skall vara speciellt anpassad för barn med rörelsehinder. F10 Öppna gräsytor för fria aktiviteter, cirkus, etc. I norra och östra delen med trädinslag. F11 Kvartersmark för bostäder av radhustyp. F12 Dagvattenbassänger resp kanaler med överfallsdammar för rening genom sedimentering och kväveupptag genom växtlighet. Förutsätter dagvatten anslutning med ledningar från Herrgårds gatan (Centrum) och Granlidsgatan. F13 Utvidgning av idrottsområde med grusplanoch tennisbanor etc. F14 Strandområde med gräsytor och badsträndersamt boardwalk av flytbryggor med hopptorn och båtangöring samt båtunderfart vid östra sidan i anslutning till restaurangen. F16 Östra Bangatans västra sida separeras för en gc-väg med betong(mitt)stöd. 15(31)

16 16(31)

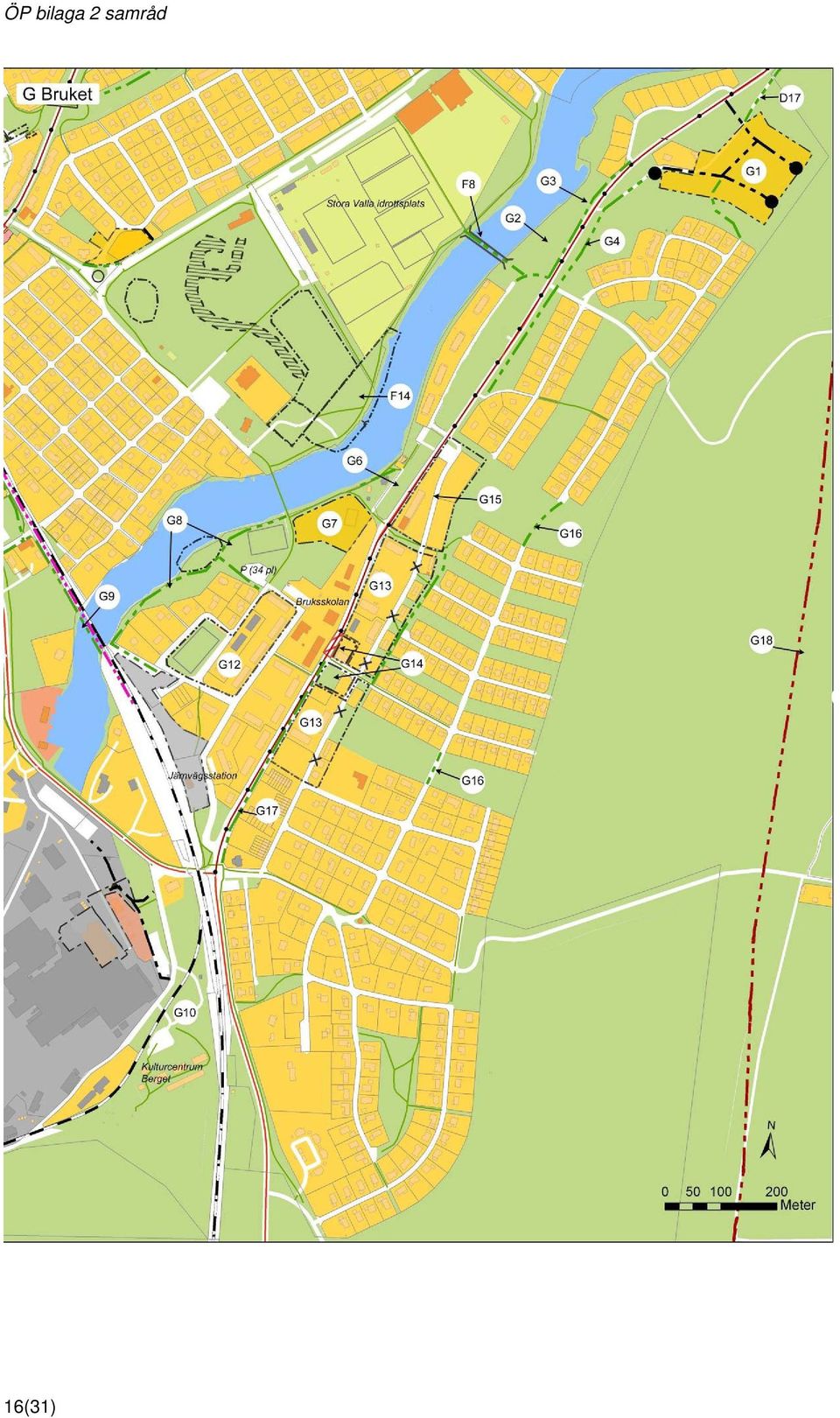

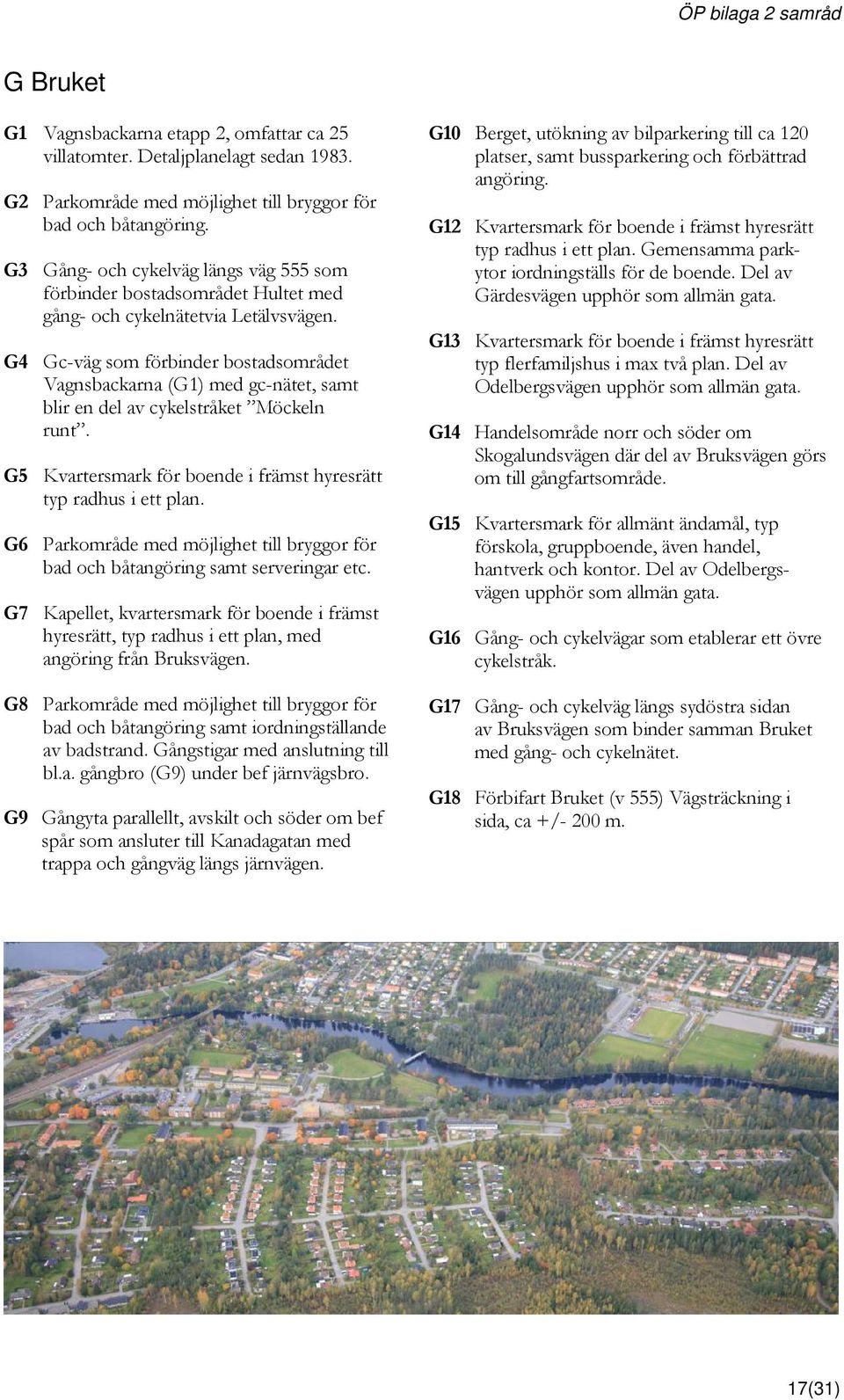

17 G Bruket G1 Vagnsbackarna etapp 2, omfattar ca 25 villatomter. Detaljplanelagt sedan G2 Parkområde med möjlighet till bryggor för bad och båtangöring. G3 Gång- och cykelväg längs väg 555 som förbinder bostadsområdet Hultet med gång- och cykelnätetvia Letälvsvägen. G4 Gc-väg som förbinder bostadsområdet Vagnsbackarna (G1) med gc-nätet, samt blir en del av cykelstråket Möckeln runt. G5 Kvartersmark för boende i främst hyresrätt typ radhus i ett plan. G6 Parkområde med möjlighet till bryggor för bad och båtangöring samt serveringar etc. G7 Kapellet, kvartersmark för boende i främst hyresrätt, typ radhus i ett plan, med angöring från Bruksvägen. G8 Parkområde med möjlighet till bryggor för bad och båtangöring samt iordningställande av badstrand. Gångstigar med anslutning till bl.a. gångbro (G9) under bef järnvägsbro. G9 Gångyta parallellt, avskilt och söder om bef spår som ansluter till Kanadagatan med trappa och gångväg längs järnvägen. G10 Berget, utökning av bilparkering till ca 120 platser, samt bussparkering och förbättrad angöring. G12 Kvartersmark för boende i främst hyresrätt typ radhus i ett plan. Gemensamma parkytor iordningställs för de boende. Del av Gärdesvägen upphör som allmän gata. G13 Kvartersmark för boende i främst hyresrätt typ flerfamiljshus i max två plan. Del av Odelbergsvägen upphör som allmän gata. G14 Handelsområde norr och söder om Skogalundsvägen där del av Bruksvägen görs om till gångfartsområde. G15 Kvartersmark för allmänt ändamål, typ förskola, gruppboende, även handel, hantverk och kontor. Del av Odelbergsvägen upphör som allmän gata. G16 Gång- och cykelvägar som etablerar ett övre cykelstråk. G17 Gång- och cykelväg längs sydöstra sidan av Bruksvägen som binder samman Bruket med gång- och cykelnätet. G18 Förbifart Bruket (v 555) Vägsträckning i sida, ca +/- 200 m. 17(31)

18 G9 G7 18(31) G14 G5

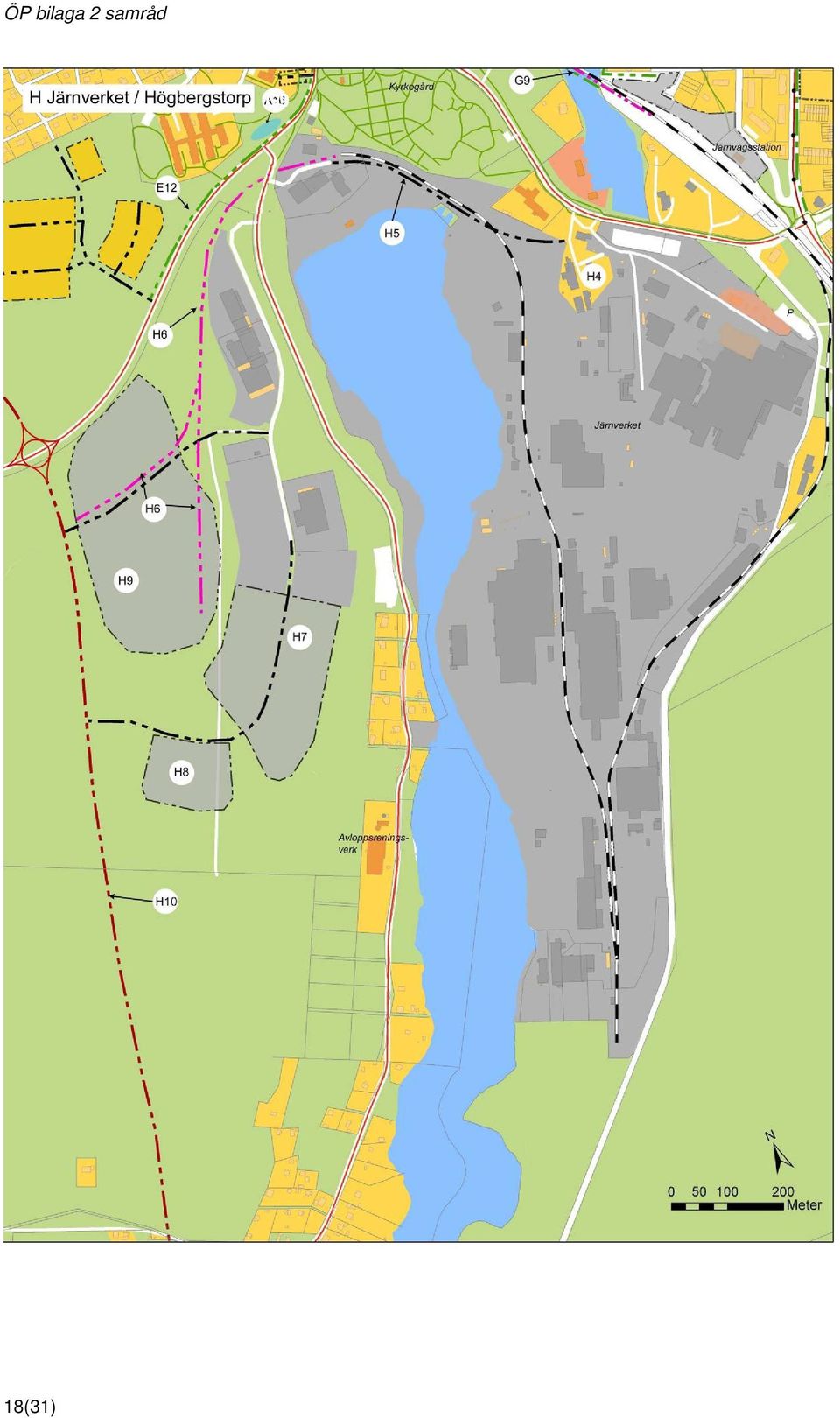

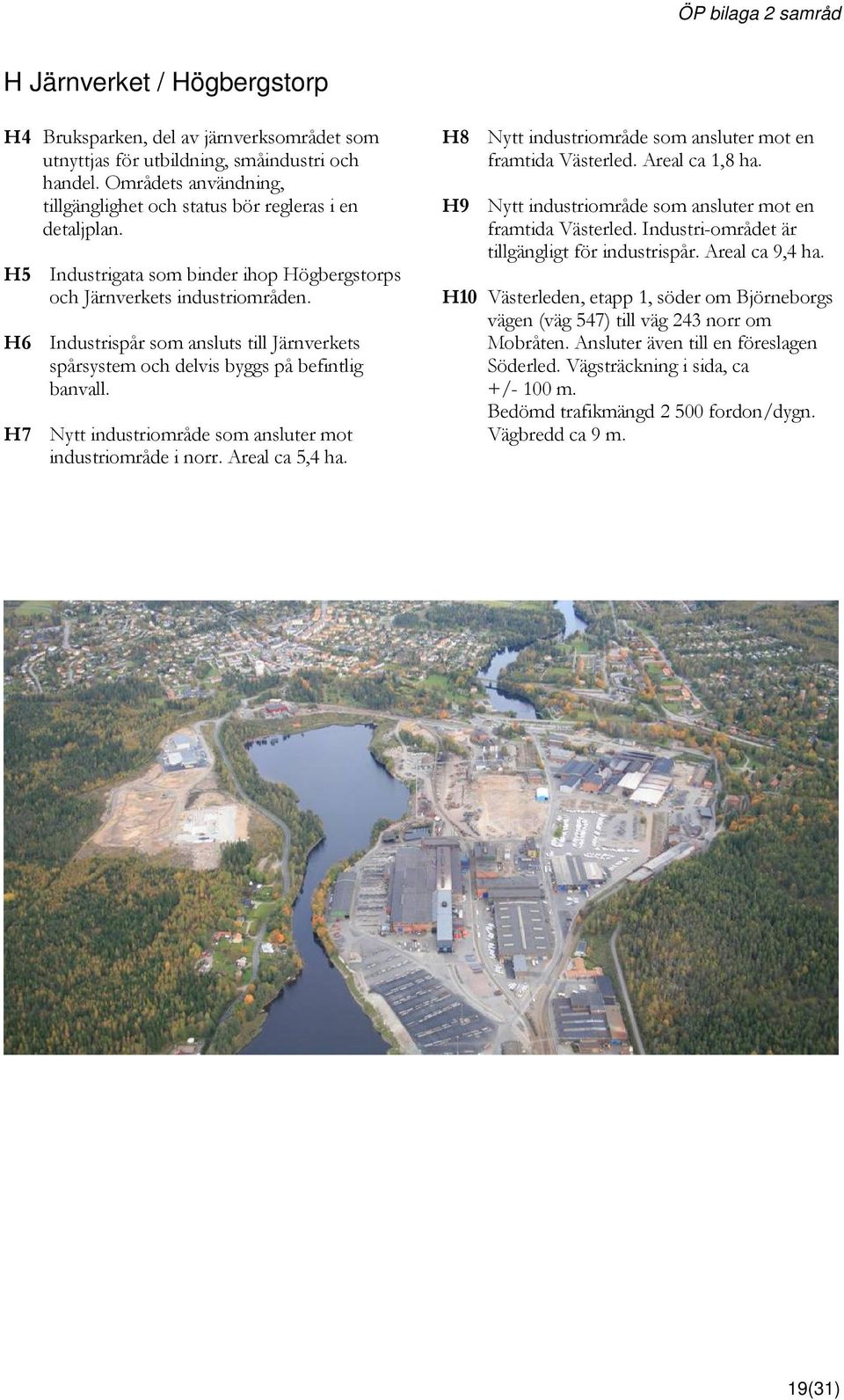

19 H Järnverket / Högbergstorp H4 Bruksparken, del av järnverksområdet som utnyttjas för utbildning, småindustri och handel. Områdets användning, tillgänglighet och status bör regleras i en detaljplan. H5 Industrigata som binder ihop Högbergstorps och Järnverkets industriområden. H6 Industrispår som ansluts till Järnverkets spårsystem och delvis byggs på befintlig banvall. H7 Nytt industriområde som ansluter mot industriområde i norr. Areal ca 5,4 ha. H8 Nytt industriområde som ansluter mot en framtida Västerled. Areal ca 1,8 ha. H9 Nytt industriområde som ansluter mot en framtida Västerled. Industri-området är tillgängligt för industrispår. Areal ca 9,4 ha. H10 Västerleden, etapp 1, söder om Björneborgs vägen (väg 547) till väg 243 norr om Mobråten. Ansluter även till en föreslagen Söderled. Vägsträckning i sida, ca +/- 100 m. Bedömd trafikmängd fordon/dygn. Vägbredd ca 9 m. 19(31)

20 20(31) H5

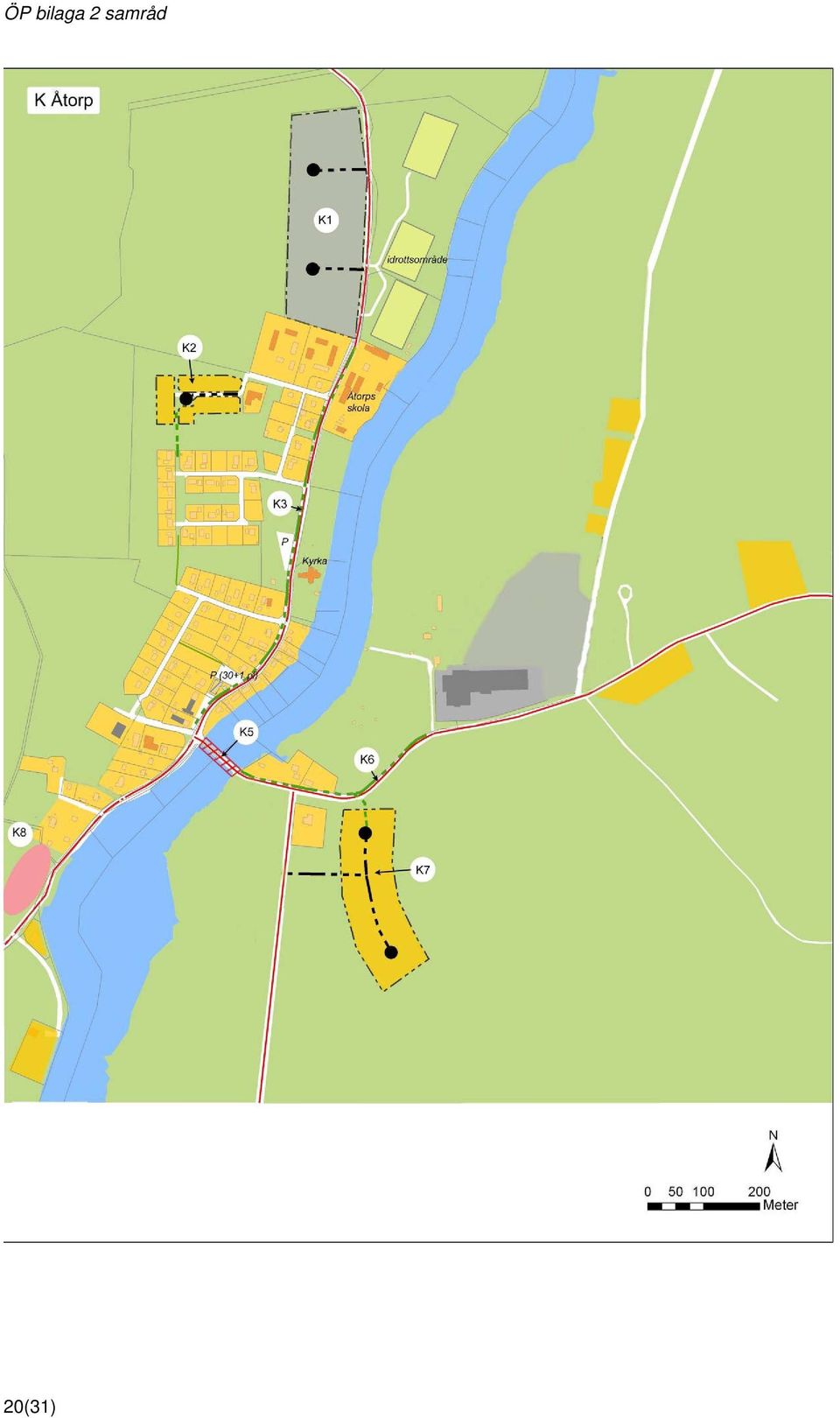

21 K Åtorp K1 Nytt industriområde som ansluter mot Lidetorpsvägen i öster. Areal ca 5,1 ha. K2 Bostadsutbyggnad med ca 10 villatomter. Området är utbyggt för VA-anslutning. K3 Gång- och cykelväg längs Lidetorpsvägens östra sida. K5 Gångfartsväg över bron. K6 Gc-väg längs väg 204:s norra sida. K7 Bostadsutbyggnad med ca 20 villatomter, K8 Område för landsbygdsutveckling i strandnära läge. Se bilaga 5 LIS. 21(31)

22 K7 22(31)

23 L Svartå västra L1 Industriväg till nytt industriområde med gemensam utfart på väg 205 med Stationsvägen. L2 Nytt bostadsområde med ca 30 villatomter, med en lokalgata öster om Skogsliden. L8 L9 Område som ställs i ordning och underhålls som naturpark. Gc-väg längs väg 204:s norra sida, från Medskogsvägen till gamla Åtorpsvägen och vidare på denna fram till badplatsen. L3 Gångfartsväg vid tunneln med separerad gång- och cykelväg längs Tallstigen ut mot väg 205. L4 Gång- och cykelväg längs väg 205:s västra sida från Strandvägen till väg 204. L5 Hopslagarvägen stängs av med vändplan och blir gc-väg fram till Malmvägen, som stängs av mot väg 205 för biltrafik med en vändplan. L6 Område som utvecklas till rastplats med parkeringar, WC och utemöblering. L7 Område för villa- eller radhusboende, med förlängd lokalgata med vändplan. L10 Möjlighet till nya villatomter med utfart på väg 204. Delvis inom LIS-område, landsbygdsutveckling i strandnära läge, se bilaga 5. L11 Bostadsutbyggnad med ca 42 villatomter, som ansluter mot Viltstråket. L12 Gc-väg längs Viltstråkets norra sida, till Medskogsvägen och längs denna till väg 204. L13 Område som ställs i ordning och underhålls som naturpark. Gäller området norr om väg 204 och fram till badplatsen. 23(31)

24 L13 24(31)

25 M Svartå öster M1 Nytt industriområde på ca 60 ha, med anslutningsmöjligheter till kommunalägt industrispår. Angöringsmöjlighet från söder (M2) och norr (L1). M2 Industriväg som förbinder nuvarande industriområde med ett framtida (M1). Vägen går under Värmlandsbanan i en framtida viadukt. M3 Befintligt industriområde som utvidgas söderut med utbyggnad av befintliga industrivägar. Utvidgad areal ca 7 ha. M4 Gc-väg som förbinder Hopslagarevägen med Hyttplansområdet. M5 Gc-väg längs väg 205:s västra sida från väg 204 till Idrottsvägen. M6 Gc-väg längs väg 205:s östra sida från Malmvägen till Industrivägen. M7 Område som ställs i ordning och underhålls som naturpark. Gäller området norr om väg 205 fram till Svartå Herrgård, vilket även ställs i ordning för en gångförbindelse. M1 M3 25(31)

26 26(31)

27 N Västra Möckelnstranden För Västra Möckelnstranden finns ett planprogram som utgör underlag för pågående detaljplanering. Hela planområdet ska på sikt ingå i verksamhetsområde för allmänna vattentjänster. Programmets riktlinjer 27(31)

28 (31)

29 O Högberg / Älgåsen O1 Söderleden, väg 205:s förlängning mot Kristinehamn och Degerfors södra förbifart. Vägsträckning i sida, ca +/- 150 m. Bedömd trafikmängd 2000 fordon/dygn, varav stor deltung trafik. Vägbredd ca 9 m, för 90 km/h. O2 Vägbro över Letälven och väg T 587 Klippanvägen. O3 Väg 243 stängs av för biltrafik, men öppnas för gång- och cykeltrafik, över eller under Söderleden. O5 Högbergsområdets anslutning på Västerleden. O6 Vägen stängs av för biltrafik. Gång- och dressinpassage under Söderleden bör övervägas vid Söderledens genomförande. O7 Älgåsens och Mobråtens anslutning till Västerleden. O8 Mobråtens anslutning i söder på Västerleden. O4 Väg 243 stängs av för biltrafik, men öppnas för gång- och cykeltrafik. 29(31)

30 O4 30(31)

31 P Degerfors kommuns landsbygd P3 Område för utvidgat verksamhetsområde för vatten och avlopp. P4 Område för boende i mindre jordbruksenheter typ hästgårdar, frilandsverksamhet, hantverk etc. P5 Letälvsdalen, område för vidare utredning angående landsbygdsutveckling i strandnära lägen (LIS). P6 Skagern, område för vidare utredning angående landsbygdsutveckling i strandnära lägen (LIS). P7 Östra Möckelnstranden, område för vidare utredning angående landsbygdsutveckling i strandnära lägen (LIS). P8 P9 Skäggebol, område som omfattas av landsbygdsutvecklingskriteriet i strandnära lägen, se bilaga 5 LIS. Siggetorp/Maket och Viken, områden vid Ölen som omfattas av landsbygds utvecklingskriteriet i strandnära lägen, se bilaga 5 LIS. P10 Ölsboda. Fritidsområde med stort permanentboende. Planering för VA i samband med överföringsledning till Svartå från Degerfors. P11 Svartå Herrgård, område för fortsatt utveckling av konferens, hotell och restaurangverksamhet. Naturparks upprustning för stränderna kring Lill-Björken och området söder om herrgården. P12 Däldenäs barnkoloni. Kommunal mark som i norr planeras för bebyggelse. P13 Stubbetorp, föreslaget industriområde för större etableringar. P14 Knutsbol, område med hembygdsgård, där bebyggelsens karaktär bevaras och marken och stränderna sköts som naturpark. P15 Västra Möckelnstranden, område som omfattas av landsbygdsutvecklingskriteriet i strandnäralägen, se bilaga 5 LIS. P16 Rovnäset och Sjöändan, områden som omfattas av landsbygdsutvecklingskriteriet i strandnäralägen, se bilaga 5 LIS. 31(31)
