1 Projekteringsanvisning Byggteknik FÖR PROJEKTÖRER OCH ENTREPRENÖRER UTGÅVA OKTOBER SIDOR

2 Innehåll Viktig information läs detta först... 2 Inledning... 3 Syfte... 3 Att tänka på... 4 Miljöbyggnad... 5 Fuktsäkerhetsprojektering... 6 Generella fuktkrav... 6 Energikrav... 7 Byggnadsutformning... 8 Undergrund, mark... 8 Grundkonstruktioner... 9 Yttertak/vind Ytterväggar Inre rumsbildande byggdelar Golv Invändiga ytskikt Huskompletteringar Rumskompletteringar Övrigt Bilaga 1 rutin för lufttäthetsprovning... 0 Senaste revidering markeras med vertikal linje i vänstermarginalen. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 1 av 23

3 Viktig information läs detta först SISAB:s projekteringsanvisningar är till för att klarlägga de tekniska krav som företaget ställer utöver myndighetskrav och branschregler i gällande PBL, BBR, AMA och RA vid om- och nybyggnation samt i förvaltningen. Vilka delar av projekteringsanvisningarna som ska ingå beror av projektets anläggningsdelar och omfattning. Detta klargörs i varje projekt av SISAB:s projektansvarige. Vi arbetar med ständiga förbättringar ur ett hållbarhetsperspektiv, bland annat för att minska miljöbelastningen och erbjuda stadens skolor och förskolor sunda lärmiljöer. Miljö- och fuktkrav är inarbetade i respektive anvisning. SISAB har särskilda krav på kemiska produkter och andra byggprodukter. Vi har beslutat att använda Byggvarubedömningen (BVB) som system för produktval. Direktiv för hur BVB används anges i projekt och upphandlingar. Åtkomst till BVB fås genom licens eller på annat avtalat sätt. Vid nyproduktion har SISAB beslutat att alla projekt ska miljöcertifieras, i första hand enligt systemet Miljöbyggnad, lägst nivå Silver. SISAB:s projekteringsanvisningar gäller parallellt med kriterierna för Miljöbyggnad. I de fall SISAB ställer högre krav än Miljöbyggnad är det SISAB:s krav som gäller. Om SISAB:s projekteringsanvisningar av någon anledning inte är möjliga att följa, alternativt om man finner bättre lösningar än i dem, ska varje avsteg dokumenteras skriftligt. Avsteg ska godkännas av SISAB:s projektansvarige, efter samråd med SISAB:s ansvarige för respektive anvisning. Avstegsprocessen gäller även avsteg från BVB. Hållbarhets-, utvecklings- och kommunikationsavdelningen är ansvarig för att SISAB:s projekteringsanvisningar utvärderas och uppdateras. Förslag på förändringar eller tillägg lämnas till anvisningsansvarig på SISAB. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 2 av 23

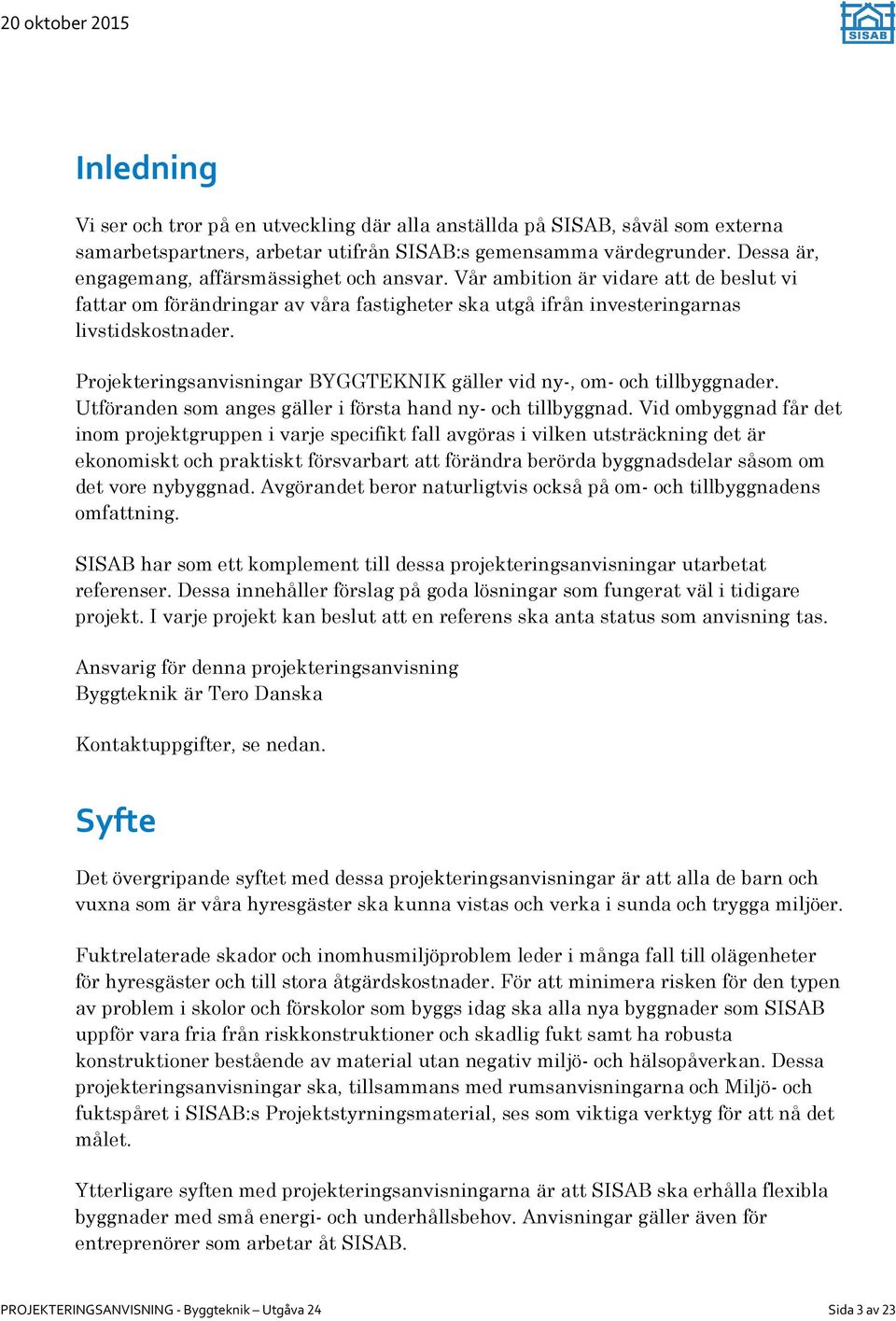

4 Inledning Vi ser och tror på en utveckling där alla anställda på SISAB, såväl som externa samarbetspartners, arbetar utifrån SISAB:s gemensamma värdegrunder. Dessa är, engagemang, affärsmässighet och ansvar. Vår ambition är vidare att de beslut vi fattar om förändringar av våra fastigheter ska utgå ifrån investeringarnas livstidskostnader. Projekteringsanvisningar BYGGTEKNIK gäller vid ny-, om- och tillbyggnader. Utföranden som anges gäller i första hand ny- och tillbyggnad. Vid ombyggnad får det inom projektgruppen i varje specifikt fall avgöras i vilken utsträckning det är ekonomiskt och praktiskt försvarbart att förändra berörda byggnadsdelar såsom om det vore nybyggnad. Avgörandet beror naturligtvis också på om- och tillbyggnadens omfattning. SISAB har som ett komplement till dessa projekteringsanvisningar utarbetat referenser. Dessa innehåller förslag på goda lösningar som fungerat väl i tidigare projekt. I varje projekt kan beslut att en referens ska anta status som anvisning tas. Ansvarig för denna projekteringsanvisning Byggteknik är Tero Danska Kontaktuppgifter, se nedan. Syfte Det övergripande syftet med dessa projekteringsanvisningar är att alla de barn och vuxna som är våra hyresgäster ska kunna vistas och verka i sunda och trygga miljöer. Fuktrelaterade skador och inomhusmiljöproblem leder i många fall till olägenheter för hyresgäster och till stora åtgärdskostnader. För att minimera risken för den typen av problem i skolor och förskolor som byggs idag ska alla nya byggnader som SISAB uppför vara fria från riskkonstruktioner och skadlig fukt samt ha robusta konstruktioner bestående av material utan negativ miljö- och hälsopåverkan. Dessa projekteringsanvisningar ska, tillsammans med rumsanvisningarna och Miljö- och fuktspåret i SISAB:s Projektstyrningsmaterial, ses som viktiga verktyg för att nå det målet. Ytterligare syften med projekteringsanvisningarna är att SISAB ska erhålla flexibla byggnader med små energi- och underhållsbehov. Anvisningar gäller även för entreprenörer som arbetar åt SISAB. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 3 av 23

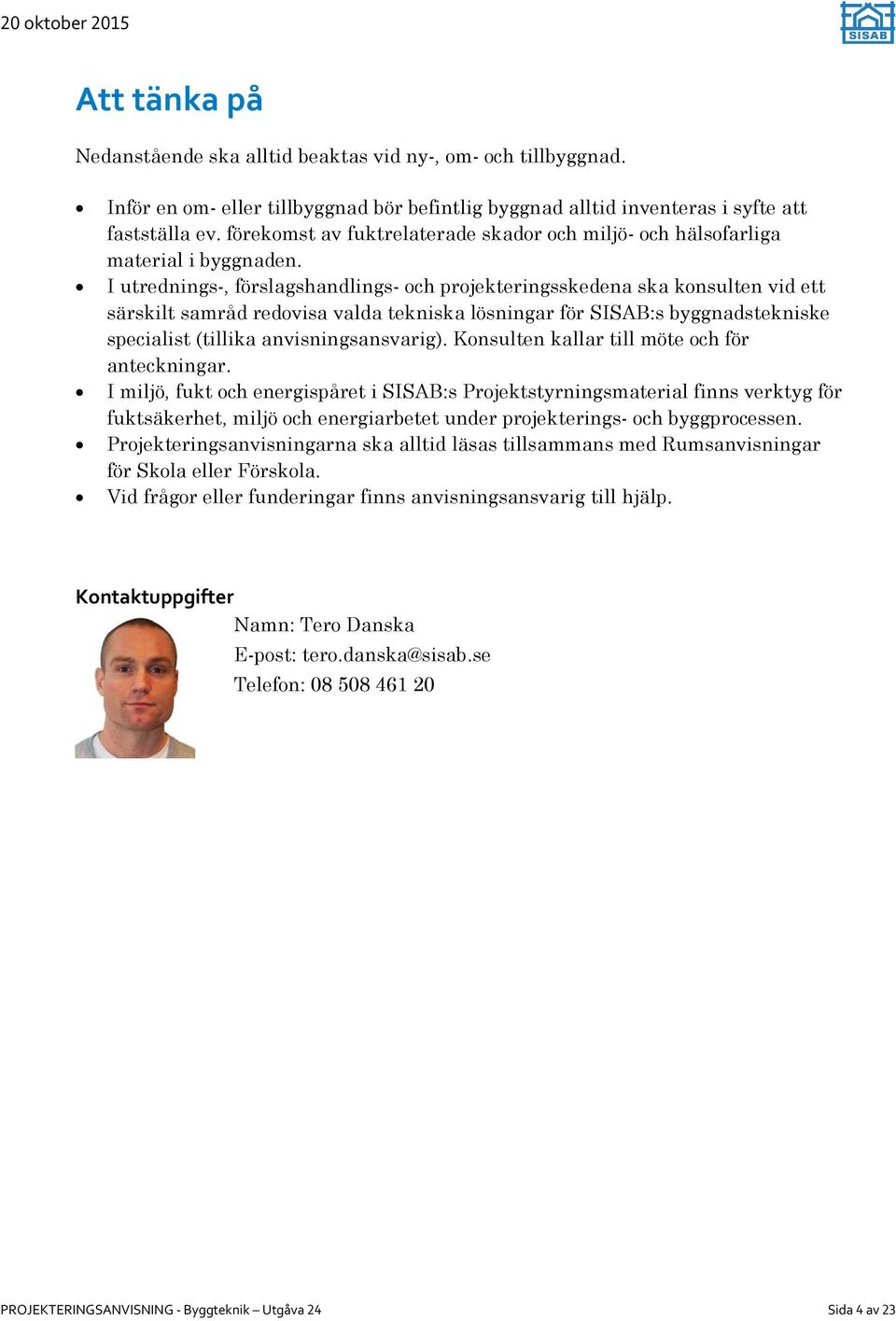

5 Att tänka på Nedanstående ska alltid beaktas vid ny-, om- och tillbyggnad. Inför en om- eller tillbyggnad bör befintlig byggnad alltid inventeras i syfte att fastställa ev. förekomst av fuktrelaterade skador och miljö- och hälsofarliga material i byggnaden. I utrednings-, förslagshandlings- och projekteringsskedena ska konsulten vid ett särskilt samråd redovisa valda tekniska lösningar för SISAB:s byggnadstekniske specialist (tillika anvisningsansvarig). Konsulten kallar till möte och för anteckningar. I miljö, fukt och energispåret i SISAB:s Projektstyrningsmaterial finns verktyg för fuktsäkerhet, miljö och energiarbetet under projekterings- och byggprocessen. Projekteringsanvisningarna ska alltid läsas tillsammans med Rumsanvisningar för Skola eller Förskola. Vid frågor eller funderingar finns anvisningsansvarig till hjälp. Kontaktuppgifter Namn: Tero Danska E-post: tero.danska@sisab.se Telefon: PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 4 av 23

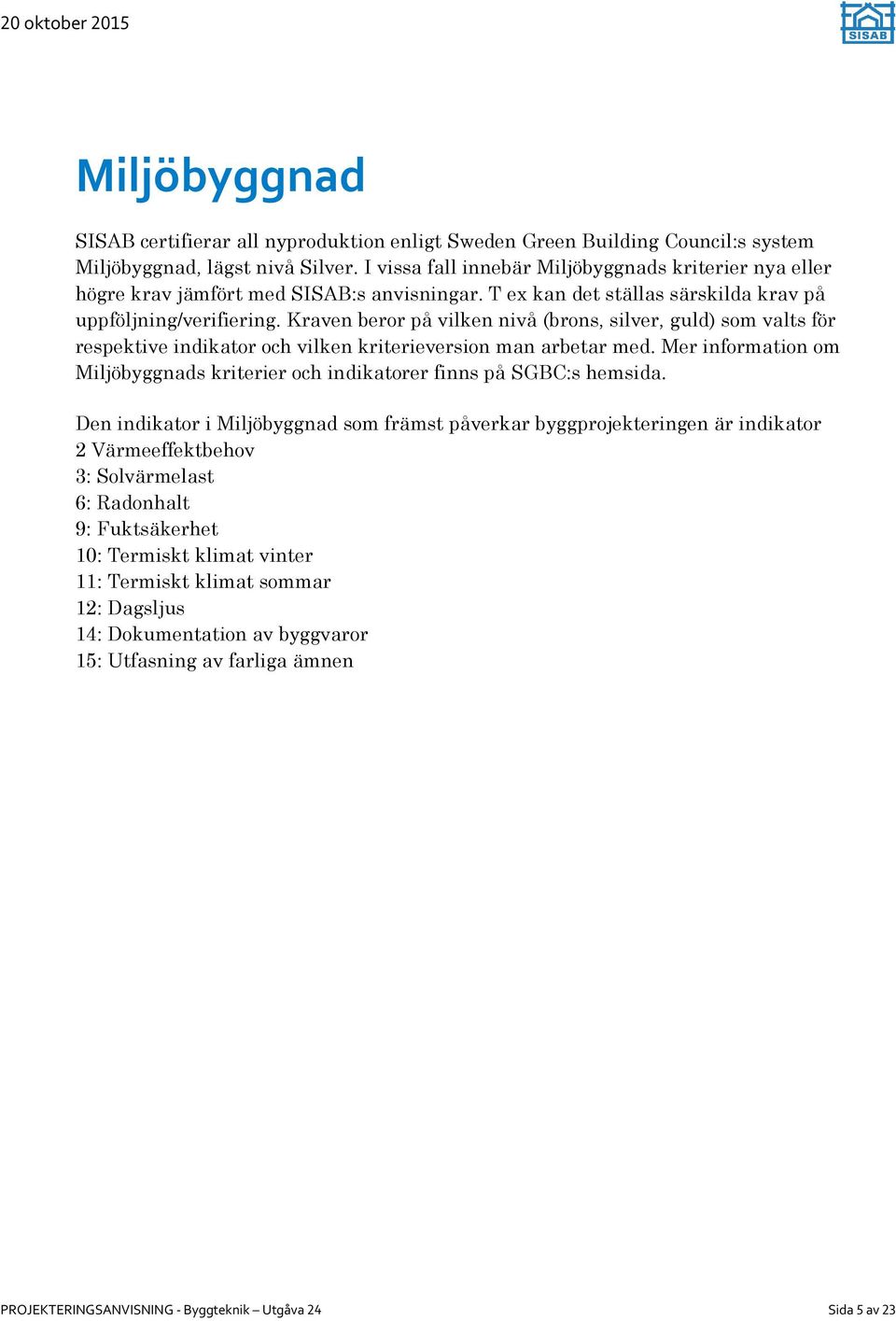

6 Miljöbyggnad SISAB certifierar all nyproduktion enligt Sweden Green Building Council:s system Miljöbyggnad, lägst nivå Silver. I vissa fall innebär Miljöbyggnads kriterier nya eller högre krav jämfört med SISAB:s anvisningar. T ex kan det ställas särskilda krav på uppföljning/verifiering. Kraven beror på vilken nivå (brons, silver, guld) som valts för respektive indikator och vilken kriterieversion man arbetar med. Mer information om Miljöbyggnads kriterier och indikatorer finns på SGBC:s hemsida. Den indikator i Miljöbyggnad som främst påverkar byggprojekteringen är indikator 2 Värmeeffektbehov 3: Solvärmelast 6: Radonhalt 9: Fuktsäkerhet 10: Termiskt klimat vinter 11: Termiskt klimat sommar 12: Dagsljus 14: Dokumentation av byggvaror 15: Utfasning av farliga ämnen PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 5 av 23

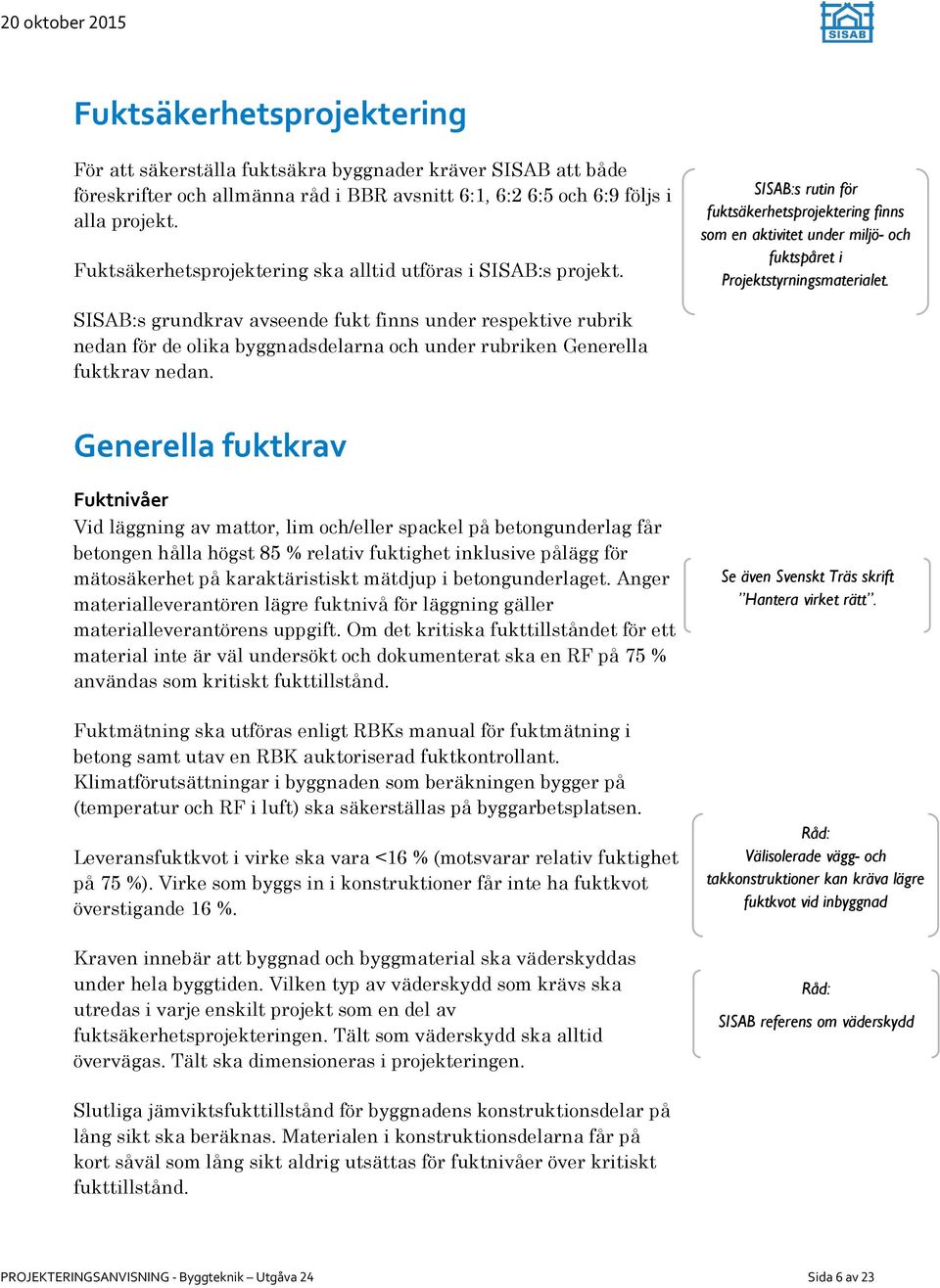

7 Fuktsäkerhetsprojektering För att säkerställa fuktsäkra byggnader kräver SISAB att både föreskrifter och allmänna råd i BBR avsnitt 6:1, 6:2 6:5 och 6:9 följs i alla projekt. Fuktsäkerhetsprojektering ska alltid utföras i SISAB:s projekt. SISAB:s rutin för fuktsäkerhetsprojektering finns som en aktivitet under miljö- och fuktspåret i Projektstyrningsmaterialet. SISAB:s grundkrav avseende fukt finns under respektive rubrik nedan för de olika byggnadsdelarna och under rubriken Generella fuktkrav nedan. Generella fuktkrav Fuktnivåer Vid läggning av mattor, lim och/eller spackel på betongunderlag får betongen hålla högst 85 % relativ fuktighet inklusive pålägg för mätosäkerhet på karaktäristiskt mätdjup i betongunderlaget. Anger materialleverantören lägre fuktnivå för läggning gäller materialleverantörens uppgift. Om det kritiska fukttillståndet för ett material inte är väl undersökt och dokumenterat ska en RF på 75 % användas som kritiskt fukttillstånd. Fuktmätning ska utföras enligt RBKs manual för fuktmätning i betong samt utav en RBK auktoriserad fuktkontrollant. Klimatförutsättningar i byggnaden som beräkningen bygger på (temperatur och RF i luft) ska säkerställas på byggarbetsplatsen. Leveransfuktkvot i virke ska vara <16 % (motsvarar relativ fuktighet på 75 %). Virke som byggs in i konstruktioner får inte ha fuktkvot överstigande 16 %. Kraven innebär att byggnad och byggmaterial ska väderskyddas under hela byggtiden. Vilken typ av väderskydd som krävs ska utredas i varje enskilt projekt som en del av fuktsäkerhetsprojekteringen. Tält som väderskydd ska alltid övervägas. Tält ska dimensioneras i projekteringen. Se även Svenskt Träs skrift Hantera virket rätt. Råd: Välisolerade vägg- och takkonstruktioner kan kräva lägre fuktkvot vid inbyggnad Råd: SISAB referens om väderskydd Slutliga jämviktsfukttillstånd för byggnadens konstruktionsdelar på lång sikt ska beräknas. Materialen i konstruktionsdelarna får på kort såväl som lång sikt aldrig utsättas för fuktnivåer över kritiskt fukttillstånd. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 6 av 23

8 Lufttäthet En byggnads luftläckage får vid ny- och tillbyggnad inte överstiga 0,30 l/s, m² omslutande area vid +/- 50 Pa tryckdifferens. Lufttäthetsprovning ska utföras vid all ny- och tillbyggnad. Provningen ska utföras enligt senaste versionen av SS-EN I samband med lufttäthetsprovningen ska luftläckageundersökning utföras. Råd: För att säkerställa att god lufttäthet uppnås bör metoden ByggaL användas i samtliga skeden av byggprocessen. Se Rutin för lufttäthetsprovning och läckagesökning återfinns i bilaga 1. Vindsbjälklag och ytterväggar uppbyggda av regelverk ska förses med luft- och ångtät samt åldringsbeständig folie eller duk avsedd för ändamålet. Ångspärren ska vara indragen, se avsnitt 9.1. Vådskarvar ska vara tejpade och klämda mot regelverket med lister eller reglar. Tejp ska vara åldersbeständig och avsedd för ändamålet. Stor omsorg ska läggas på ångspärrens täthet i takvinklar, hörn, genomföringar etc. Lämpligen används färdiga hörn och stosar som är kompatibla med vald ångspärr. Att kravet på ångspärrens täthet beaktats ska klart framgå av projekteringshandlingarna oavsett entreprenadform. Råd: För att säkerställa god kompetens vad avser lufttäthetsprovning anlita gärna en diplomerad lufttäthetsprovare Samtliga kanaler som dras vertikalt genom vindsbjälklaget ska enskilt vara försedda med stosar/manschetter för att säkerställa tätheten genom bjälklaget. Energikrav Energikrav i övrigt anges i anvisning för energiberäkning. Vid ombyggnad och underhåll ska värmegenomgångskoefficienter (Ui) för omslutande byggnadsdelar (Aom) enligt tabell 1 nedan vara minimivärden. Tabell 1. Minimivärden för högsta värmegenomgångskoefficienter för olika byggnadsdelar vid ombyggnad och underhåll. Byggnadsdel U i (W/m 2,K) Tak 0,10 Vägg 0,12 Golv 0,11 Fönster 1,0 Dörr 1,0 PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 7 av 23

9 Byggnadsutformning Enkel byggnadsutformning ska eftersträvas. Vinklar och vrår liksom indragna entréer ska undvikas. En väl sammanhållen byggnadsform önskar SISAB av flera skäl såsom energihushållning, minimering av vandaliseringsrisker och att inte skapa undanskymda vrår som kan öka risken för mobbing. En enkel och väl sammanhållen form på byggnaden kan minska byggnadens omgivande area i för hållande till byggnadsvolymen, vilket också ökar möjligheterna att åstadkomma så lufttät byggnad som möjligt, en faktor som har stor betydelse för energihushållningen. Vid arbetet med energioptimering ska konsekvenserna vad gäller fukt i byggkonstruktionen utredas. Fuktsäkerhetsarbetet ligger som en aktivitet under fuktspåret i SISAB:s projektstyrningsmaterial. En byggnads terrasser på markplan får inte utföras av brännbara material. Större föremål av brännbart material, t.ex. förråd, lekstugor, förvaringslådor, större lekredskap och vintersandlådor får ej placeras närmare byggnad än 6 m. (Försäkringskrav)På enplansbyggnader ska fasader (inkl. isolering) utföras i obrännbara material. Detta gäller även takfötters undersida (försäkringskrav). Flerplansbyggnad ska på bottenvåning förses med obrännbar fasad (försäkringskrav). Utrymning Beträffande utrymning vid brand, se SISAB:s Projekteringsanvisning Brand. Undergrund, mark Dräneringsledning ska vara av styva PE-rör med minsta invändig diameter av 100 mm. Ledningen placeras med vattengångens högsta punkt i nivå med underkant på dräneringslagrets lägsta punkt. Kringfyllning ska utföras med minimum 200 mm makadam. Under ledningen ska minimum 50 mm makadam finnas. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 8 av 23

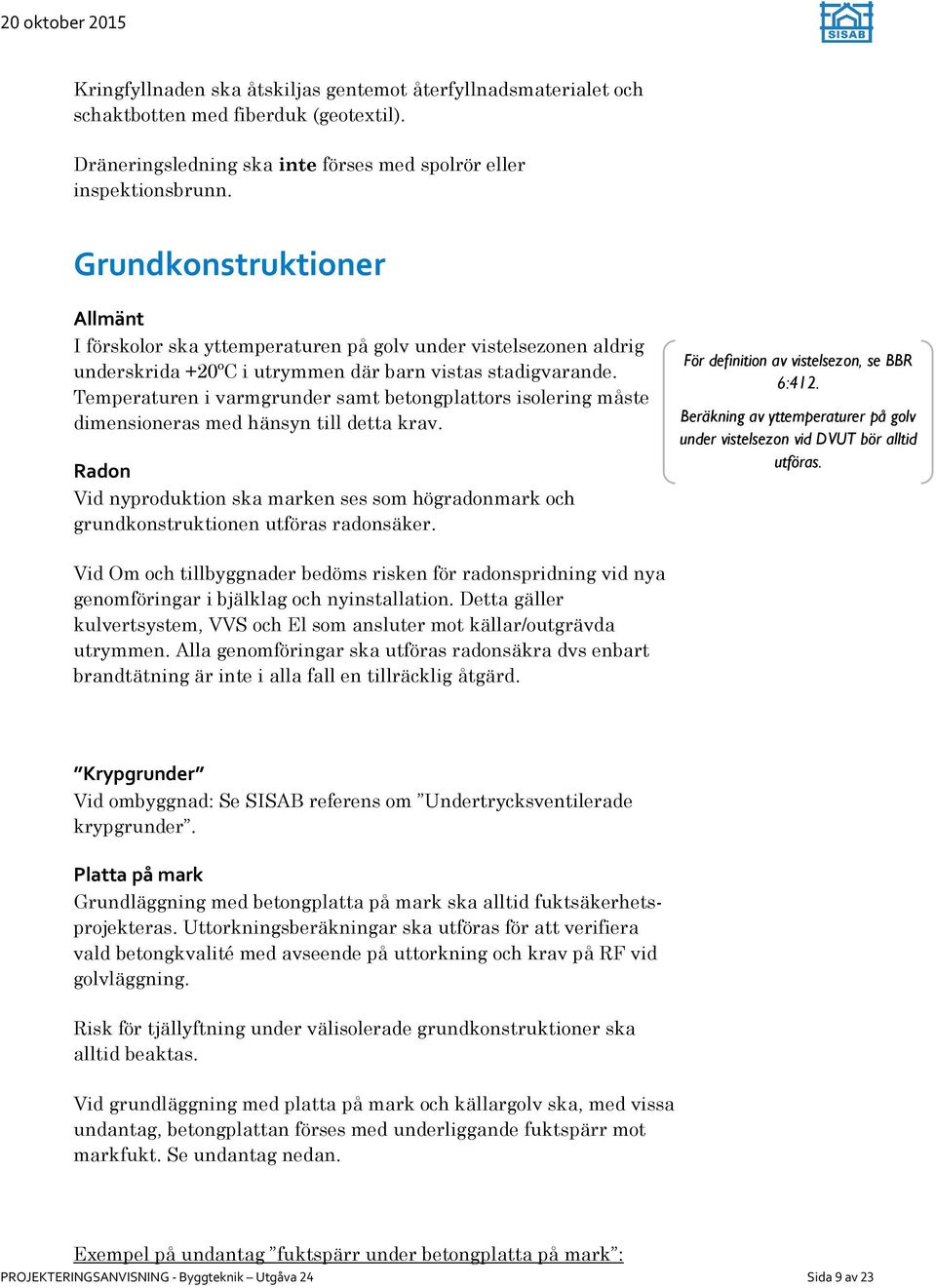

10 Kringfyllnaden ska åtskiljas gentemot återfyllnadsmaterialet och schaktbotten med fiberduk (geotextil). Dräneringsledning ska inte förses med spolrör eller inspektionsbrunn. Grundkonstruktioner Allmänt I förskolor ska yttemperaturen på golv under vistelsezonen aldrig underskrida +20ºC i utrymmen där barn vistas stadigvarande. Temperaturen i varmgrunder samt betongplattors isolering måste dimensioneras med hänsyn till detta krav. Radon Vid nyproduktion ska marken ses som högradonmark och grundkonstruktionen utföras radonsäker. För definition av vistelsezon, se BBR 6:412. Beräkning av yttemperaturer på golv under vistelsezon vid DVUT bör alltid utföras. Vid Om och tillbyggnader bedöms risken för radonspridning vid nya genomföringar i bjälklag och nyinstallation. Detta gäller kulvertsystem, VVS och El som ansluter mot källar/outgrävda utrymmen. Alla genomföringar ska utföras radonsäkra dvs enbart brandtätning är inte i alla fall en tillräcklig åtgärd. Krypgrunder Vid ombyggnad: Se SISAB referens om Undertrycksventilerade krypgrunder. Platta på mark Grundläggning med betongplatta på mark ska alltid fuktsäkerhetsprojekteras. Uttorkningsberäkningar ska utföras för att verifiera vald betongkvalité med avseende på uttorkning och krav på RF vid golvläggning. Risk för tjällyftning under välisolerade grundkonstruktioner ska alltid beaktas. Vid grundläggning med platta på mark och källargolv ska, med vissa undantag, betongplattan förses med underliggande fuktspärr mot markfukt. Se undantag nedan. Exempel på undantag fuktspärr under betongplatta på mark : PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 9 av 23

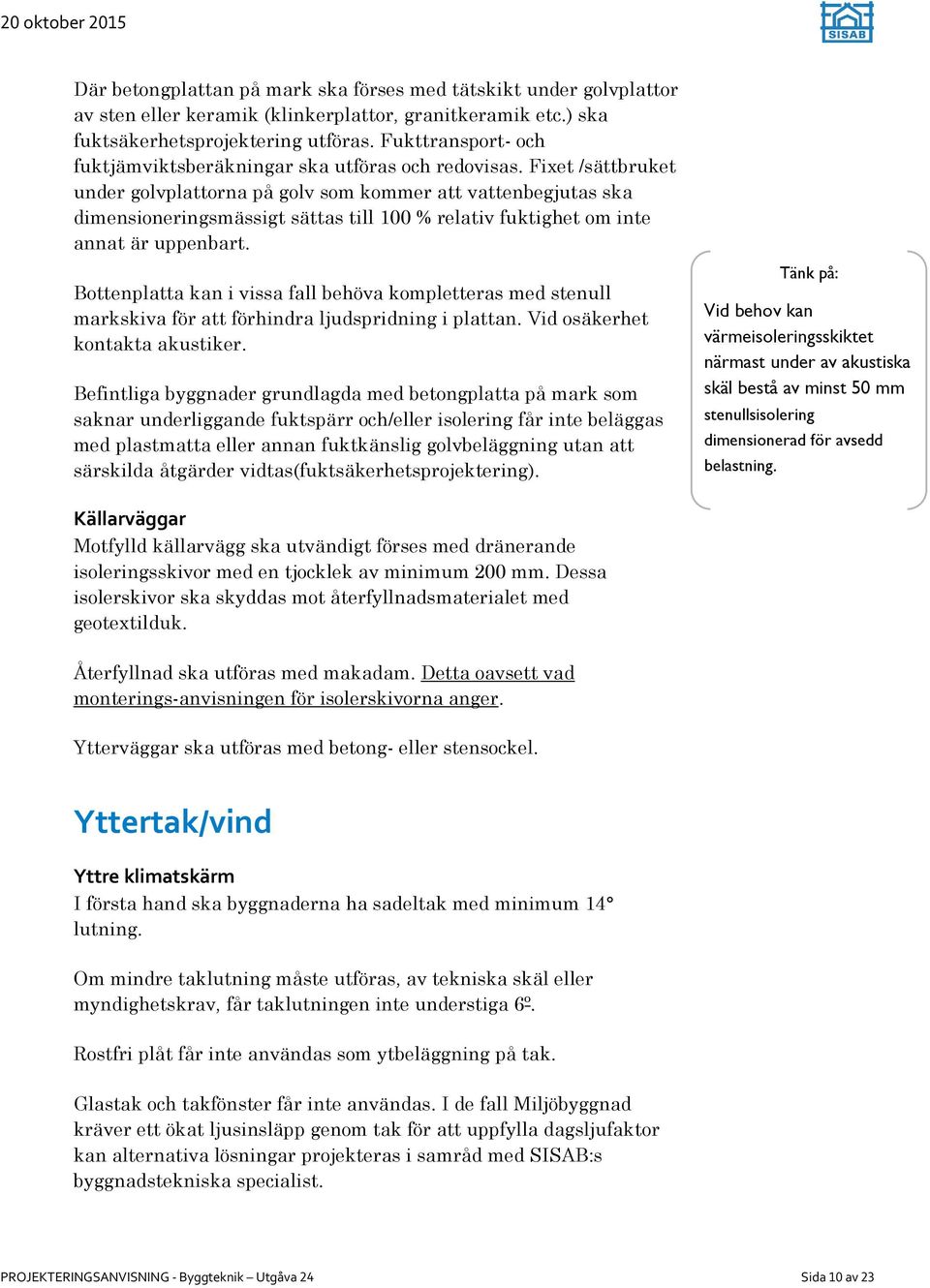

11 Där betongplattan på mark ska förses med tätskikt under golvplattor av sten eller keramik (klinkerplattor, granitkeramik etc.) ska fuktsäkerhetsprojektering utföras. Fukttransport- och fuktjämviktsberäkningar ska utföras och redovisas. Fixet /sättbruket under golvplattorna på golv som kommer att vattenbegjutas ska dimensioneringsmässigt sättas till 100 % relativ fuktighet om inte annat är uppenbart. Bottenplatta kan i vissa fall behöva kompletteras med stenull markskiva för att förhindra ljudspridning i plattan. Vid osäkerhet kontakta akustiker. Befintliga byggnader grundlagda med betongplatta på mark som saknar underliggande fuktspärr och/eller isolering får inte beläggas med plastmatta eller annan fuktkänslig golvbeläggning utan att särskilda åtgärder vidtas(fuktsäkerhetsprojektering). Tänk på: Vid behov kan värmeisoleringsskiktet närmast under av akustiska skäl bestå av minst 50 mm stenullsisolering dimensionerad för avsedd belastning. Källarväggar Motfylld källarvägg ska utvändigt förses med dränerande isoleringsskivor med en tjocklek av minimum 200 mm. Dessa isolerskivor ska skyddas mot återfyllnadsmaterialet med geotextilduk. Återfyllnad ska utföras med makadam. Detta oavsett vad monterings-anvisningen för isolerskivorna anger. Ytterväggar ska utföras med betong- eller stensockel. Yttertak/vind Yttre klimatskärm I första hand ska byggnaderna ha sadeltak med minimum 14 lutning. Om mindre taklutning måste utföras, av tekniska skäl eller myndighetskrav, får taklutningen inte understiga 6º. Rostfri plåt får inte användas som ytbeläggning på tak. Glastak och takfönster får inte användas. I de fall Miljöbyggnad kräver ett ökat ljusinsläpp genom tak för att uppfylla dagsljufaktor kan alternativa lösningar projekteras i samråd med SISAB:s byggnadstekniska specialist. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 10 av 23

12 På enplansbyggnader ska takutsprångets undersida utföras av obrännbara material (försäkringskrav). Gäller ej komplementsbyggnader av förrådstyp. Takfot ska konstrueras så att indrivande fukt/nederbörd förhindras. Nybyggnad Vid nybyggnad fuktsäkerhetsprojekteras takkonstruktionen med bl.a. följande förutsättningar: Betr. kalla vindar läs BBR; 6:5325. Vindsbjälklaget mellan vistelsezon och kallvind ska vara konvektionstätt (lufttätt). Vindsbjälklagets lufttäthet se under rubriken lufttäthet. Yttertaket ska värmeisoleras på utsidan med minst 30 mm hård isolerskiva. Takbeläggningen anpassas efter isolermaterialet på utsidan av yttertaket. Metod för infästning av isolering ska utföras så denna inte skadar taktäckningen vid tillträde på taket. Ingen takfotsventilation; se rekommenderad läsning intill Endast ventiler i gavelspetsarna. Riskanalyser för ventilerade kallvindskonstruktioner SBUF-projekt 12438, Formas- BIC 11 Ombyggnad/tilläggsisolering Vid tilläggsisolering av kallvindar: Se SISAB:s referens om: Tilläggsisolering av kalla vindar. Utvändiga avvattningssystem från yttertak Stuprör ska anslutas utan lövsil två meter ovan mark till varmförzinkat tubrör. Tubröret övergår under mark till markavloppsrör, se projekterings-anvisningar Mark. Övergången utförs med två stycken 45 -böjar så att övergången till markledning inte blir för skarp. Ledningen ansluts till rensbrunn enligt projekteringsanvisningar Mark. Avstånd mellan stuprör och brunnen får maximalt vara två meter. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 11 av 23

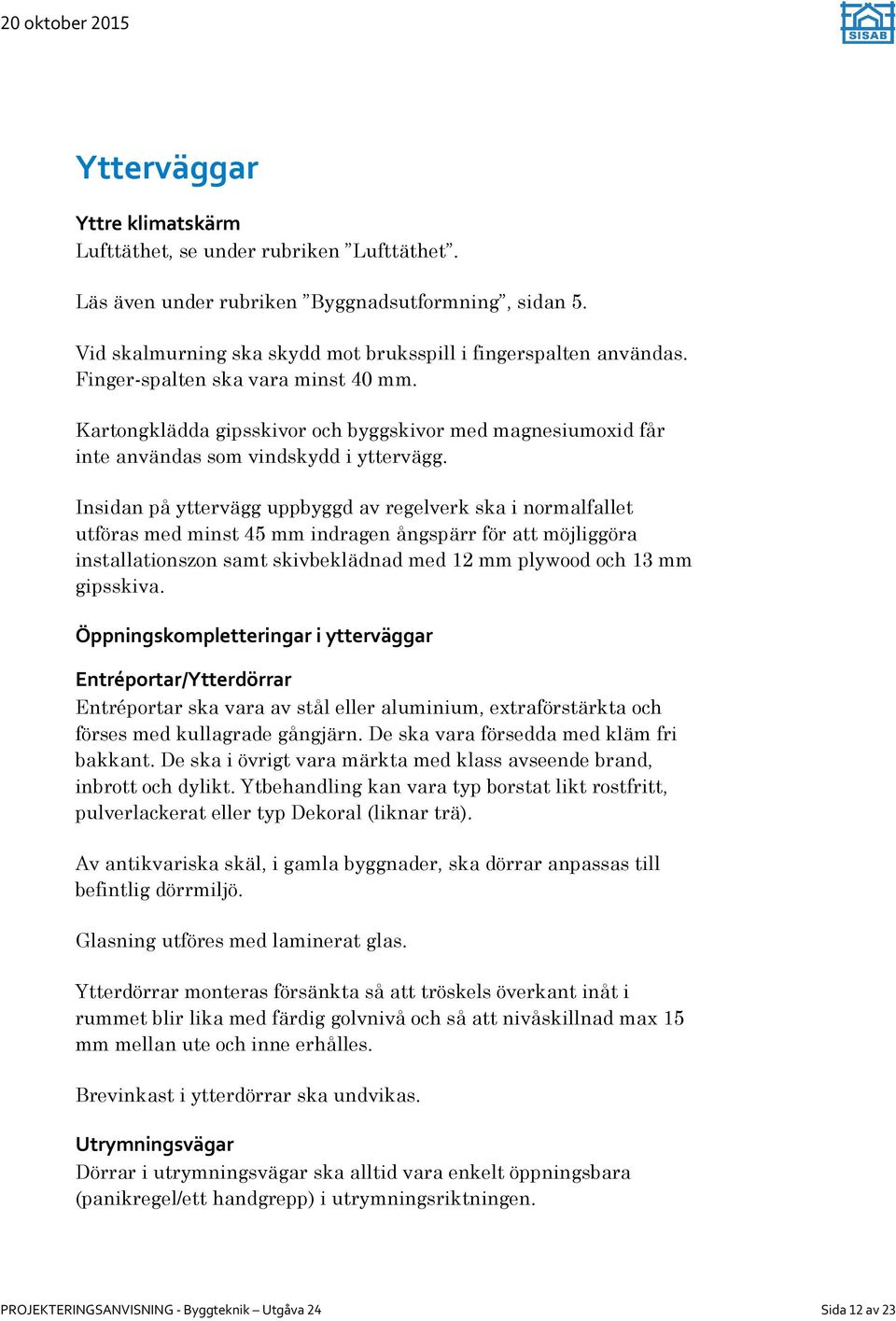

13 Ytterväggar Yttre klimatskärm Lufttäthet, se under rubriken Lufttäthet. Läs även under rubriken Byggnadsutformning, sidan 5. Vid skalmurning ska skydd mot bruksspill i fingerspalten användas. Finger-spalten ska vara minst 40 mm. Kartongklädda gipsskivor och byggskivor med magnesiumoxid får inte användas som vindskydd i yttervägg. Insidan på yttervägg uppbyggd av regelverk ska i normalfallet utföras med minst 45 mm indragen ångspärr för att möjliggöra installationszon samt skivbeklädnad med 12 mm plywood och 13 mm gipsskiva. Öppningskompletteringar i ytterväggar Entréportar/Ytterdörrar Entréportar ska vara av stål eller aluminium, extraförstärkta och förses med kullagrade gångjärn. De ska vara försedda med kläm fri bakkant. De ska i övrigt vara märkta med klass avseende brand, inbrott och dylikt. Ytbehandling kan vara typ borstat likt rostfritt, pulverlackerat eller typ Dekoral (liknar trä). Av antikvariska skäl, i gamla byggnader, ska dörrar anpassas till befintlig dörrmiljö. Glasning utföres med laminerat glas. Ytterdörrar monteras försänkta så att tröskels överkant inåt i rummet blir lika med färdig golvnivå och så att nivåskillnad max 15 mm mellan ute och inne erhålles. Brevinkast i ytterdörrar ska undvikas. Utrymningsvägar Dörrar i utrymningsvägar ska alltid vara enkelt öppningsbara (panikregel/ett handgrepp) i utrymningsriktningen. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 12 av 23

14 Fönster Ytterrutan i fönster och fönsterglasning på bottenvåning ska vara utförda av laminerat glas. Behovet av laminerat glas i fönsterglasning i övrigt ska beaktas ur skaderisksynpunkt om glaskross inträffar. Fönster och fönsterdörrar ska vara P-märkta med lufttäthetsklass 4. Ytterbåge och karm av pulverlackerad metall eller metallklädd utsida på träfönster. Vid placering av fönster ska hänsyn till skaderisk till följd av snöskottning och grästrimning tas. Råd: För fuktsäkert fönstermontage, se SP rapport 2009:35 Fönstermontage av Börje Gustavsson. Inre rumsbildande byggdelar Lättväggar Lättväggar i torra utrymmen ska utföras med 12 mm plywoodskiva + 13 mm gipsskiva på plåtregel där inte annat anges. Väggar runt ventilationsschakt ska utföras enl. projekteringsanvisningarna för Brandskydd Ytterhörn på väggar ska förses med hörnskydd. Se även över andra typer av ytterhörn och utstickande delar som kan behöva skyddas (fasta bänkar etc.) Hisschakt Tänk på kravet med hissmaskinrum med erforderlig schaktstorlek, gropdjup och topphöjd enligt projekteringsanvisning Hissystem. Våtutrymmen Definitioner Våtutrymmen SISAB:s definition av våtutrymmen är sådana utrymmen i skolor och förskolor där en fuktbelastning utöver normal RF kan förväntas. Beroende på fuktbelastning ska ytskikt i sådana utrymmen utföras antingen vattentäta eller vattenavvisande. Vattentäta skikt Golv och väggar som kommer att utsättas för vattenspolning, -spill och/eller -läckage ska utföras vattentäta (VTgF/VTvF alt. VTg/VTv). PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 13 av 23

15 Omfattning av vattentäta skikt i respektive rum framgår av tabell 2 nedan. Vattenavvisande skikt Golv, väggar och tak som kommer att utsättas för vattenstänk, kondensvatten, våttorkning och/eller hög relativ fuktighet ska utföras vattenavvisande (VA). Omfattning av vattenavvisande skikt i respektive rum framgår av tabell 2 nedan. Grundläggande krav på vattentäta eller vattenavvisande skikt i våtutrymmen I tabellerna nedan redovisas SISAB:s grundkrav på skikt i vanligt förekommande våtutrymmen i skolor och förskolor. I projekt måste en bedömning av förväntad fuktbelastning göras för varje enskilt utrymme. Avvikelser från tabellen kan då förekomma. Dessa avvikelser får endast göras till en högre nivå, d.v.s. från VA till VT. Tabellen nedan ska läsas tillsammans med Rumsanvisningar för skola alt. förskola, VVS-anvisningarna samt i förekommande fall Rumsfunktionsprogram för förskolor (referens). Tak ska alltid utföras vattenavvisande i våtutrymmen. Tabell 2. Utrymmen med särskilda krav på vattentäta respektive vattenavvisande skikt. Utrymme Avfallsutrymmen, soprum Golv inkl. sockel* VA/VTgF/ VTg Vägg VA Diskrum VTgF VTvF Duschutrymme VTgF VTvF Fläktrum Groventré VA/VTgF/ VTg VA/VTgF/ VTg VA VA Kommentar VTgF/VTg om golvbrunn. Nyproduktion: VTgF/VTg Ombyggnad: VTgF/VTg alt. VA, bedöms av fuktkonsult. VTgF/VTg om golvbrunn. Omklädningsrum VA VA VTgF/VTg kan vara aktuellt. Renseri VTgF VTvF Rum med diskbänk - VA Gäller vägg över och under diskbänk. Se Väggar i Rum med tvättmaskin VTgF/VTg VA Rum med varmvattenberedare VTgF/VTg våtutrymmen nedan. Serveringskök - VA Gäller vägg över och under diskbänk. Städrum VTgF/VTg VA Se Väggar i våtutrymmen nedan. Tillagnings- och VTgF VTvF Avser köksdel. VA PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 14 av 23

16 mottagningskök Tvättrum Skötrum Torkrum VA/VTgF/ VTg VA/VTgF/ VTg VA VA VTgF/VTg om golvbrunn. VTgF/VTg om golvbrunn Undercentral VA/VTgF/ VTg VA Nyproduktion: VTgF/VTg Ombyggnad: VTgF/VTg alt. VA, bedöms av fuktkonsult. WC VTgF/VTg VA Se Väggar i våtutrymmen nedan. Övriga torra utrymmen i tillagnings- och mottagningskök VTgF VA Avser utrymmen som t.ex. förråd, kontor etc. där väggar aldrig kommer att utsättas för vattenspolning. Om vattenspolning förväntas ska vägg utföras VTvF. *) Sockel utförs i normalfallet VT genom att tätskikt på golv dras upp 100 mm på vägg. I tillagnings- och mottagningskök ska uppviket vara minst 300 mm. Förklaringar VTgF: Vattentäta skikt golv system av folietyp alt. plastmatta VTvF: Vattentäta skikt vägg system av folietyp alt. plastmatta VTg: Vattentäta skikt golv övriga godkända system alt. plastmatta VTv: Vattentäta skikt vägg övriga godkända system alt. plastmatta VA: Vattenavvisande skikt. Branschregler och material Med ytskikt av keramiska plattor ska Byggkeramikrådets branschregler för våtrum (BBV) följas. Tätskiktssystem och skivmaterial ska vara godkända av BKR. Skivmaterial med organisk inblandning accepteras inte av SISAB. Med ytskikt av plastmatta ska GVK:s branschregler Säkra våtrum följas. Plastmatta och skivmaterial ska vara godkända av GVK. Applicering av tätskikt på skivmaterial med organisk inblandning accepteras inte av SISAB. Tätskiktsentreprenör ska vara certifierad/auktoriserad av BKR eller GVK. Se Se Se Branschregel Säker Vatteninstallation ska följas. Samordning mellan Bygg och VVS ska ske. Se vidare SISAB:s Projekteringsanvisningar VVS. Golv i våtutrymmen Befintliga golvkonstruktioner som står i direktkontakt med mark och som saknar erforderlig isolering och fuktskydd får inte beläggas med PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 15 av 23

17 vattentäta skikt utan att en särskild fuktsäkerhetsprojektering utförs. Tätskikt på golv ska som grundregel alltid dras upp minst 100 mm på anslutande väggar. I tillagnings- och mottagningskök ska uppviket vara minst 300 mm. Vattentäta ytskikt på träbjälklag, på uppregling av trä på betongbjälklag samt i förskolor ska alltid vara plastmatta. Se även avsnitt Flytande golv och Keramiska plattor nedan. Väggar i våtutrymmen Nya väggar som ska förses med vattentäta skikt ska i första hand utföras murade (alt. betong) eller i andra hand enligt Säker Vatten Våtrumsvägg 2012 med skivor godkända av Byggkeramikrådet/GVK ( ej byggskivor av kartonggips eller innehållande magnesiumoxid). Från golv och 500mm upp på vägg utförs skivbeklädnad med dubbla oorganiska skivor Nya väggar runt WC och städrum ska utföras antingen murade eller med stålreglar. Skivbeklädnad på insida regelvägg ska vara enligt Säker Vatten Våtrumsvägg 2012 med nedersta 500mm dubbla oorganiska skivor (gulmarkerat i bild till höger). Utsida regelvägg (mot ett torrt utrymme, blåmarkerat i bild till höger) kan utföras konventionellt med plywood och gips. Tänk på: Av arbetsmiljöskäl kan oorganiska skivor monteras till en höjd av 450mm alternativt till 900mm. Regelvägg bakom diskbänk utförs likt övriga våtutrymmen. Befintliga källarytterväggar som står i direktkontakt med mark och som saknar erforderlig utanpåliggande isolering och fuktskydd får inte förses med någon form av vattentäta skikt utan att en särskild fuktsäkerhetsprojektering utförs. Detta gäller även innerväggar med markkontakt. Tätskiktsuppvik på vägg ska alltid dras bakom dörrkarm. Väggar i förskolor ska som grundregel alltid ha väggplastmatta som tätskikt. Dörr och fönster får inte förläggas så att vatten från duschar eller andra tappställen kan skada karm, foder, dörrblad eller fönster. Placering av duschplats mot yttervägg ska undvikas. Detta gäller speciellt regelytterväggar med ytskikt av kakel. För väggar med keramiska plattor som ytskikt gäller även följande: PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 16 av 23

18 I yttervägg ska ev. reglar i installationszonen (mellan tätskikt och ångspärr) alltid vara av stål. Väggar som kommer att vattenbegjutas från båda håll ska utföras som dubbla konstruktioner med en mellanliggande mekaniskt ventilerad luftspalt. Detta gäller oavsett om väggen är utförd murad eller som lättvägg. Denna åtgärd krävs inte med väggplastmatta som ytskikt. Frysrum Frysrum ska byggas som rum i rummet. Väggar till frysrum ska byggas av kylrumselement med släta icke absorberande utsidor. Väggar, tak och golv ska monteras med tätt utan springor och sammankopplas med kopplingslås. Karm ska utformas med karmvärme och bruten köldbrygga. Golvet i frysrummet ska vara värmeisolerat mot underliggande bjälklag. Under värmeisoleringen i golvet ska dubbla värmekablar med tillräcklig effekt monteras. Sandbädd ska undvikas. Placeras ett frysrum intill andra väggar ska luftspalt med möjlighet till luftcirkulation i luftspalten finnas mellan frysrumsväggen och anslutande vägg. Tänk på: Värmekablar läggs med fördel i avjämningsmassa. Frysrum ska utföras utan invändig ventilation. Kylrum I princip ska kylrum utföras som frysrum. I det enskilda fallet får bedömning göras om kylrummet ligger beläget så att kringliggande utrymmen kan ta skada av kondens eller förhöjd relativ fuktighet som åstadkoms av den lägre temperaturen. I vissa fall kan således enklare utförande vara tillräckligt om fuktsäkerhetsprojekteringen så visar. Kylaggregat Kondensorfläktar som placeras utomhus ska förses med inbyggnad som skydd mot skadegörelse. Golv Kök/våtrum Golv i kök/våtrum ska inte gjutas med cellbetong, EPS- cement eller motsvarande eftersom ingjutningen av kramlor till brunnar och golvrännor blir bristfälliga. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 17 av 23

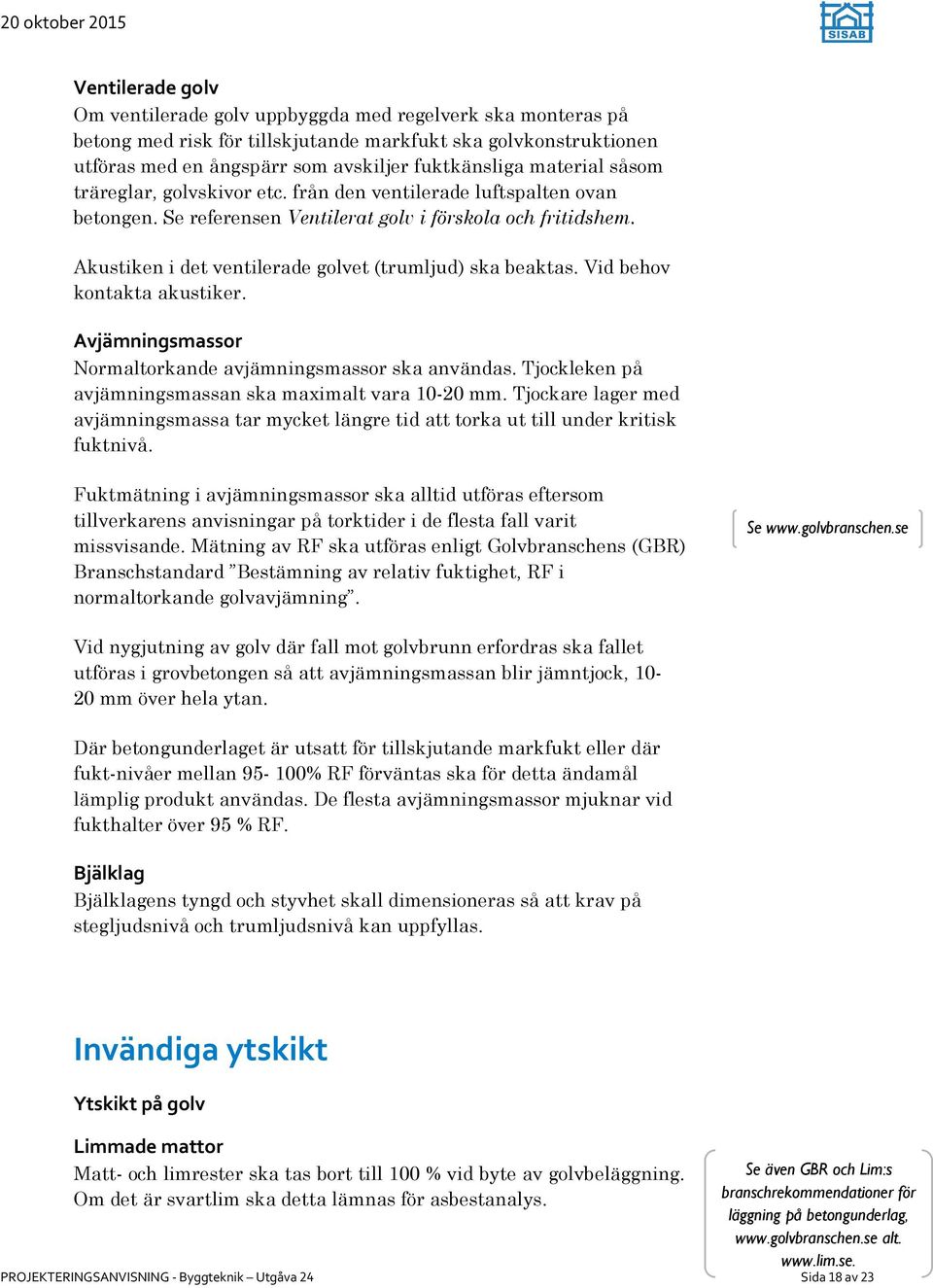

19 Ventilerade golv Om ventilerade golv uppbyggda med regelverk ska monteras på betong med risk för tillskjutande markfukt ska golvkonstruktionen utföras med en ångspärr som avskiljer fuktkänsliga material såsom träreglar, golvskivor etc. från den ventilerade luftspalten ovan betongen. Se referensen Ventilerat golv i förskola och fritidshem. Akustiken i det ventilerade golvet (trumljud) ska beaktas. Vid behov kontakta akustiker. Avjämningsmassor Normaltorkande avjämningsmassor ska användas. Tjockleken på avjämningsmassan ska maximalt vara mm. Tjockare lager med avjämningsmassa tar mycket längre tid att torka ut till under kritisk fuktnivå. Fuktmätning i avjämningsmassor ska alltid utföras eftersom tillverkarens anvisningar på torktider i de flesta fall varit missvisande. Mätning av RF ska utföras enligt Golvbranschens (GBR) Branschstandard Bestämning av relativ fuktighet, RF i normaltorkande golvavjämning. Se Vid nygjutning av golv där fall mot golvbrunn erfordras ska fallet utföras i grovbetongen så att avjämningsmassan blir jämntjock, mm över hela ytan. Där betongunderlaget är utsatt för tillskjutande markfukt eller där fukt-nivåer mellan % RF förväntas ska för detta ändamål lämplig produkt användas. De flesta avjämningsmassor mjuknar vid fukthalter över 95 % RF. Bjälklag Bjälklagens tyngd och styvhet skall dimensioneras så att krav på stegljudsnivå och trumljudsnivå kan uppfyllas. Invändiga ytskikt Ytskikt på golv Limmade mattor Matt- och limrester ska tas bort till 100 % vid byte av golvbeläggning. Om det är svartlim ska detta lämnas för asbestanalys. Se även GBR och Lim:s branschrekommendationer för läggning på betongunderlag, alt. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 18 av 23

20 Limmad matta direkt mot befintligt källargolv och befintlig platta på mark som saknar fuktspärr eller värmeisolering mot markfukt får inte förekomma. Vid limning mot betongunderlag ska alkaliresistent lim alltid användas. Vid högpresterande betong, dvs vct =0,4 eller lägre ska en lågalkalisk avjämning (10-20mm) användas innan limning av plastmattor. Plastmattor Både homogena och heterogena plastmattor accepteras av SISAB. Plastmattan ska vara minst 2,0 mm tjocka och ha ett ytskikt och fyllmedel så att torrpolering utan vax eller polish är möjlig. Plastmattan ska: uppfylla produktkraven enl. EN 649 klara slitage/bruksklass 34/43 enl. SS EN ISO10874 ha en nötningsbeständighet enl. slitagegrupp T EN 660-1/-2 ha en intrycksbeständighet på 0,05 mm EN 433 Halkdämpningssklass väljs ut efter behov enligt SS EN13893 Vid behov av plastmatta med stegljudreducerande egenskaper ska en produkt med integrerad alternativt en diffusionsöppen stegljudsdämpning väljas. Se även avsnittet Bjälklag ovan. Akustikplastmattan ska: uppfylla produktkraven enl. EN 651 klara slitage/bruksklass 34/42 ha en nötningsbeständighet enl. slitagegrupp T EN 660-1/-2 ha en intryckningsbeständighet på 0,15 mm i förskolor och 0,05 i skolor enl. EN 433 ha en stegljudsförbättring på 15dB enl. EN ISO Keramiska plattor Keramiska plattor får aldrig läggas på träbjälklag eller flytande golvkonstruktioner (oavsett skivmaterial). Detta gäller även betongbjälklag med uppreglat golv av trä. På sådana underlag ska ytskikt av plastmatta väljas. Ytskikt på väggar Vid målning hänvisas till Måleriets Branschstandard, referensytor måleri. Glasfiberväv på väggar ska av allergiskäl inte användas. Detta för att undvika limmer och i brukarskedet damm på väggarna. Om väv PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 19 av 23

21 av särskilda skäl ändå måste användas ska den vara slät typ Microlite eller GF100. Källarväggar Vid målning på insida av källarvägg ska detta utföras med ånggenomsläpplig silikatfärg. Fabrikantens anvisningar för silikatfärg ska följas. Erfordras avtorkningsbara ytor ska källarväggar beklädas med klinkerplattor eller kakelplattor. Huskompletteringar Utvändiga huskompletteringar Vattenutkastare Vattenutkastare ska vara av fuktsäkert utförande med avstängning på insidan av fasad. Se även projekteringsanvisningar vvs. Invändiga huskompletteringar Trappräcken Trappräcken ska utformas så att busåkning förhindras. Ledstänger i förskolor utförs dubbla på höjd 60 cm och 90 cm över stegnos. Vid fallrisk utföres räcken med skydd upp till minst 1,4 m över golv/stegnos Detta gäller även vid utvändiga trappor och terrasser. Rumskompletteringar Inredning Skåpinredning utförs enligt kvalitetsbestämmelser SS och i E1-klass för låg formaldehydavgivning. Luckor och lådfronter ska vara laminatklädda (1 mm högtryckslaminat) med kantlist av trä eller plast. Melamin godtas inte. Luckor ska förses med greppvänliga trådhandtag för tillgänglighet. Bänkskåp och högskåp ska monteras på ben. (Ej tät sockel). PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 20 av 23

22 Infästningar i våtrum för efterkommande installationer läs Säker Vatten Våtrumsvägg Elevskåp ska ha lutande tak. Klädkrokar ska vara av typen enkelkrokar. I förskolor ska, vid behov, fönsterbänkar och/eller radiatorskydd vid radiatorer monteras som skydd för barnen. Dörrstopp ska i första hand placeras på vägg. Då diskbänkar förekommer i lokaler, t.ex. lärosalar i skolor och allrum och ateljéer i förskolor, ska dessa ha stänkskydd på bakomvarande och eventuella vidstående väggar. Vitvaror För krav på vitvaror och storköksutrustning, se SISAB:s projekteringsanvisning för El-tele under rubrik utrustning för kök och tvätt. Stekbord Fritös och stekbord ska inte användas av brandskäl, se projektringsanvisningar el-telesystem. Dörrar Dörrar och dörrpartier ska i första hand utföras av homogen träkonstruktion med laminatklädd yta och med massiva kantlister av trä eller plast. Av antikvariska skäl i gamla byggnader ska dörrar och dörrpartier anpassas till befintlig dörrmiljö. Klämskydd enligt BBR. Dörrar utan krav på ljud och brandklass förses med infällda klämskydd. I övrigt anpassas klämskydd efter verksamhet. Tänk på att även förskolebarn kan vistas i grundskolan vilket medför klämskydd där förskole barn vistas enligt BBR. T.ex. hemvist och ytterdörrar etc. I förskolor ska dörrar utan cylinderlås ha överlås typ tätningslås och handtag monterat 1800 mm ö.g. öppningsbart från båda hållen (utgår om brand har synpunkter på utrymning i t.ex. flervåningsbyggnader). Dörrar i brandcellsgräns med ventilationsspringa under dörren ska utföras enl. Projekteringsanvisningarna för Brandskydd. Dörröppningar där plastmatta med uppvik förekommer ska ha mattuppvik även i väggöppningen bakom dörrkarmen. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 21 av 23

23 Dörrhandtag Dörrhandtag ska vara nickelfria. Trösklar Dörröppningar utförs utan trösklar där så är möjligt. Om tröskel höjd max 15 mm. Övrigt Ädelträ Ädelträ ska inte användas. Impregnerat virke Impregnerat virke ska inte användas vare sig inom- eller utomhus Lås Låscylindrar ska ingå i SISAB:s ASSA Triovingsystem om inte annat anges. Underlag för relationshandlingar Underlag ska levereras av entreprenören för upprättande av relationshandlingar på A-ritn. och K-ritn. På ritningarna ska avvikelser markeras med rödpenna. Ritningarna ska förses med datum och underskrift av den som utfört markeringen. Underlag för skötselinstruktioner Underlag för skötsel-,drift- och underhållsinstruktioner ska överlämnas till beställaren två veckor före slutbesiktning i två omgångar författade på svenska. PROJEKTERINGSANVISNING - Byggteknik Utgåva 24 Sida 22 av 23

24 Bilaga 1 rutin för lufttäthetsprovning Inför byggstart ska genomgång hållas med entreprenören om betydelsen av att åstadkomma en lufttät byggnad och att logistiken i byggprocessen måste anpassas så att arbetsmomenten utförs i rätt ordning. För att i tidigt skede kunna verifiera att arbetet med lufttätheten åstadkommer det rätta resultatet måste del av byggnaden färdigställas så långt att täthetsprovning kan göras. Första täthetsprovningen ska göras i ett skede då åtgärder kan vidtas utan förstörande ingrepp eller att tveksamma åtgärder måste vidtas t.ex. att försöka åtgärda brister med fogskum e.d. T.ex. bör första täthetsprovningen utföras innan invändig skivbeklädnad monterats. Täthetsprovningen utförs tillsammans med dem som praktiskt utför arbetet med lufttäthet. Påvisade läckage åtgärdas på sätt enligt överenskommelse som träffas i samband med provningen. När en byggnadsdel färdigställts för täthetsprovning kontrolleras även att åtgärderna från föregående täthetsprovning är tillfyllest. Även vid denna provning ska utföras tillsammans med dem som praktiskt utför arbetet med lufttäthet. Beroende på provningsresultatet av de första täthetsprovningarna görs bedömningen om fler underhandsprovningar krävs före den slutliga täthetsprovningen. Är resultatet vid första provningstillfället godkänt kan man överväga huruvida ytterligare provningar före slutprovningen behöver utföras. Delar av byggnad där bedömningen är att särskilt komplicerade konstruktioner för åstadkommande av lufttäthet förekommer (t.ex. ryggåstak, vinkelbyggnader) kan behöva provas separat. Slutlig täthetsprovning av färdig byggnad (kvalitetsdokumentation). Lufttäthetsprovning ska utföras enligt EN 13829:2000. BILAGA 1 RUTIN FÖR LUFTTÄTHETSPROVNING Sida 1 av 1
