1 G TECTA SG Premium Singelgasdetektor för detektering av en gas SE Snabbstartguide

2 2 SE Innehåll Säkerhets- och varningsinformation 2 Förpackningens innehåll 3 Produktöversikt 3 Produktens funktioner 3 Batterikontroll 4 Slå på 4 G-TECTA SG - igångsättningssekvens 4 Larm 5 Bumptestning 5 Stänga av 5 Förvara instrumentet 5 Säkerhets- och varningsinformation VARNING Den här snabbstartguiden är ett komplement till användarhandboken för G-TECTA SG och är inte avsedd att användas istället för informationen i användarhandboken. Du måste läsa G-TECTA SG Användarhandbok i sin helhet innan du använder instrumentet första gången. The Linde Group har vidtagit alla åtgärder för att säkerställa att detaljerna och informationen i våra publikationer, både tryckta och onlineutgåvor, är korrekta vid tidpunkten för utgivandet, men det kan ändå hända att kompletta tekniska specifikationer inte ingår. The Linde Groups policy är att kontinuerligt förbättra produkterna och förbehåller sig rätten att vid behov ändra detaljer och information.

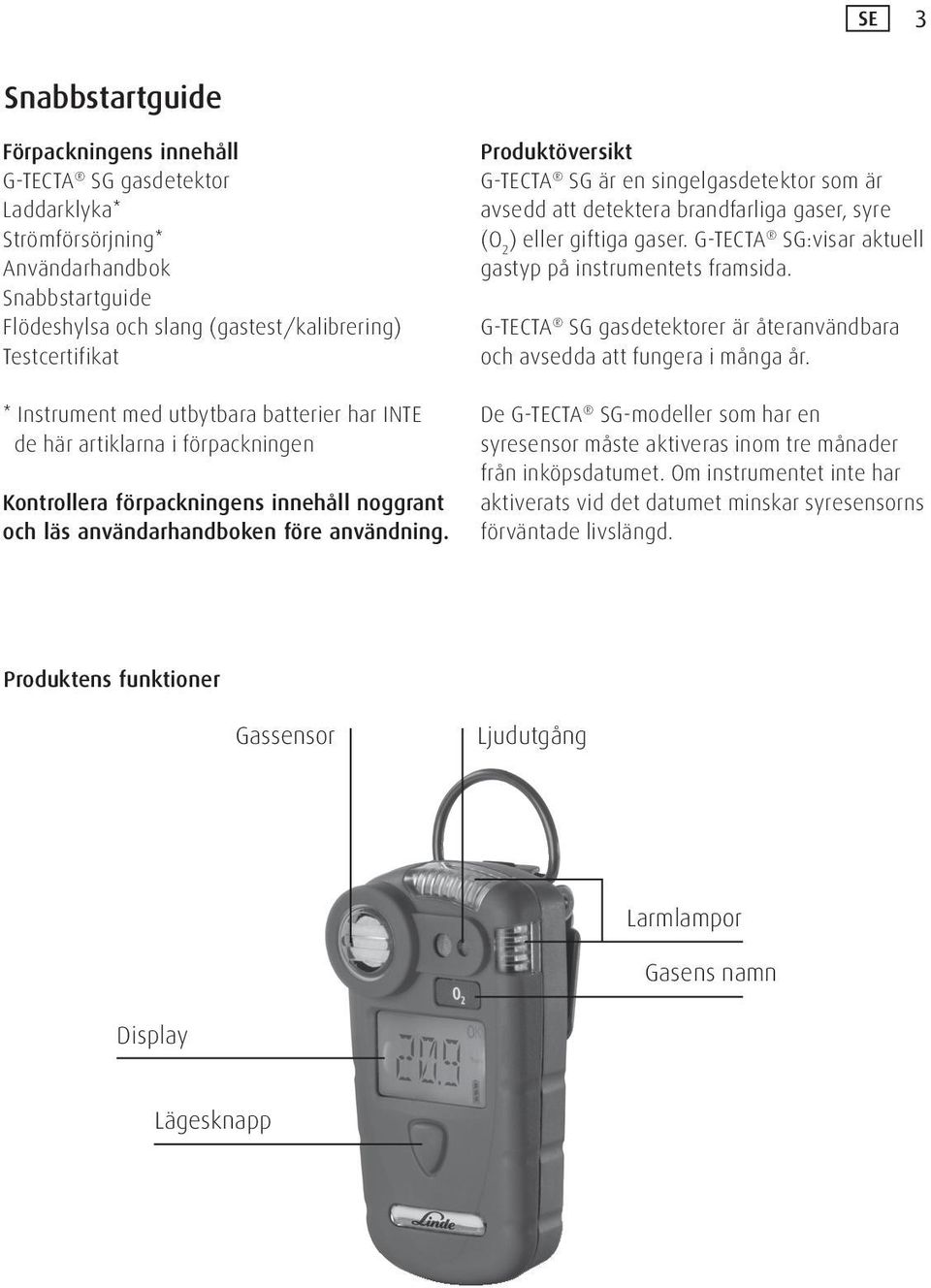

3 SE 3 Snabbstartguide Förpackningens innehåll G-TECTA SG gasdetektor Laddarklyka* Strömförsörjning* Användarhandbok Snabbstartguide Flödeshylsa och slang (gastest/kalibrering) Testcertifikat * Instrument med utbytbara batterier har INTE de här artiklarna i förpackningen Kontrollera förpackningens innehåll noggrant och läs användarhandboken före användning. Produktöversikt G-TECTA SG är en singelgasdetektor som är avsedd att detektera brandfarliga gaser, syre (O 2 ) eller giftiga gaser. G-TECTA SG:visar aktuell gastyp på instrumentets framsida. G-TECTA SG gasdetektorer är återanvändbara och avsedda att fungera i många år. De G-TECTA SG-modeller som har en syresensor måste aktiveras inom tre månader från inköpsdatumet. Om instrumentet inte har aktiverats vid det datumet minskar syresensorns förväntade livslängd. Produktens funktioner Gassensor Ljudutgång Larmlampor Gasens namn Display Lägesknapp

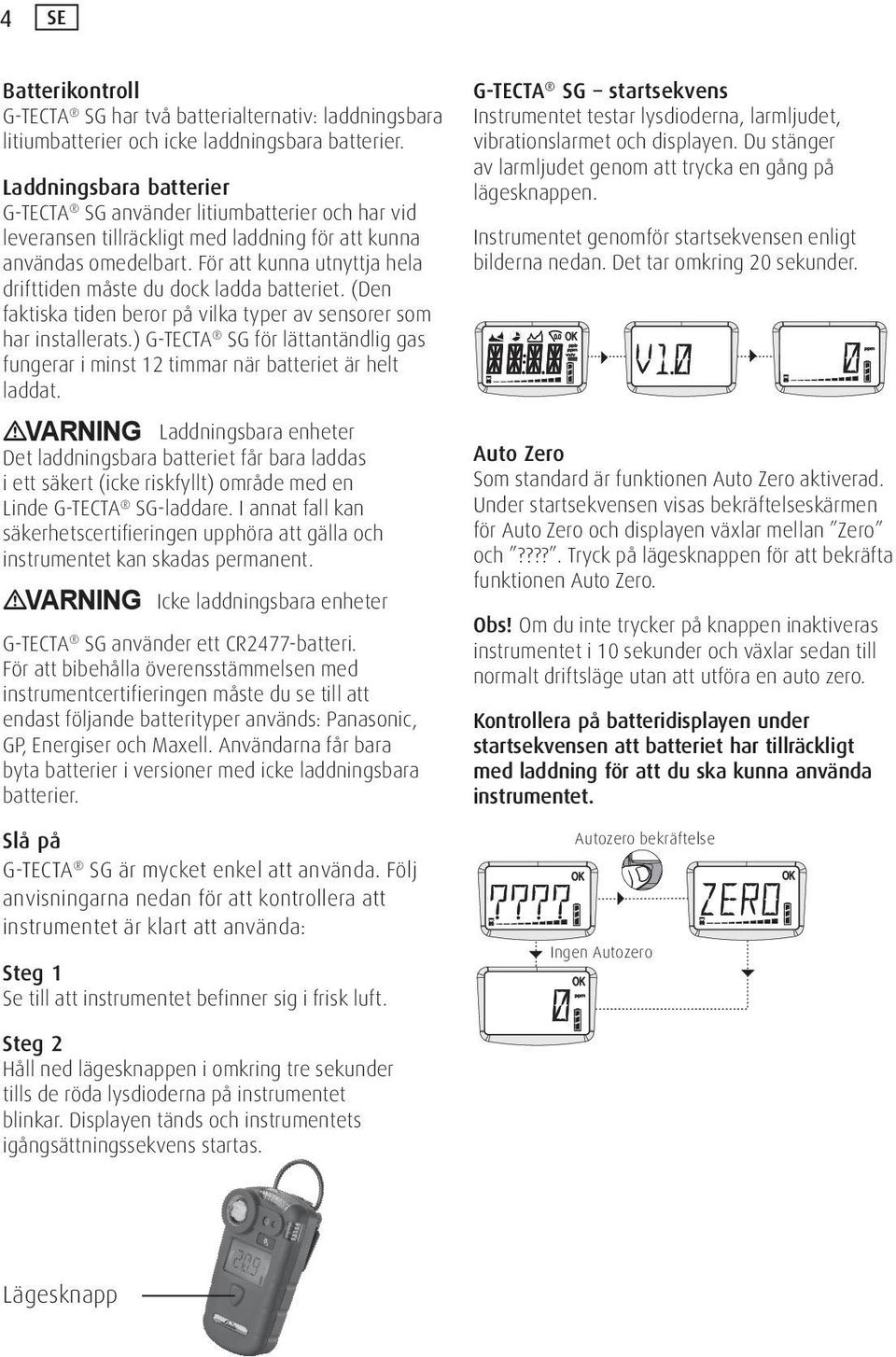

4 ppb ppm vv/v ppm ppm 4 SE Batterikontroll G-TECTA SG har två batterialternativ: laddningsbara litiumbatterier och icke laddningsbara batterier. Laddningsbara batterier G-TECTA SG använder litiumbatterier och har vid leveransen tillräckligt med laddning för att kunna användas omedelbart. För att kunna utnyttja hela drifttiden måste du dock ladda batteriet. (Den faktiska tiden beror på vilka typer av sensorer som har installerats.) G-TECTA SG för lättantändlig gas fungerar i minst 12 timmar när batteriet är helt laddat. VARNING Laddningsbara enheter Det laddningsbara batteriet får bara laddas i ett säkert (icke riskfyllt) område med en Linde G-TECTA SG-laddare. I annat fall kan säkerhetscertifieringen upphöra att gälla och instrumentet kan skadas permanent. VARNING Icke laddningsbara enheter G-TECTA SG använder ett CR2477-batteri. För att bibehålla överensstämmelsen med instrumentcertifieringen måste du se till att endast följande batterityper används: Panasonic, GP, Energiser och Maxell. Användarna får bara byta batterier i versioner med icke laddningsbara batterier. G-TECTA SG startsekvens Instrumentet testar lysdioderna, larmljudet, vibrationslarmet och displayen. Du stänger av larmljudet genom att trycka en gång på lägesknappen. Instrumentet genomför startsekvensen enligt bilderna nedan. Det tar omkring 20 sekunder. 0.0 Auto Zero Som standard är funktionen Auto Zero aktiverad. Under startsekvensen visas bekräftelseskärmen för Auto Zero och displayen växlar mellan Zero och????. Tryck på lägesknappen för att bekräfta funktionen Auto Zero. Obs! Om du inte trycker på knappen inaktiveras instrumentet i 10 sekunder och växlar sedan till normalt driftsläge utan att utföra en auto zero. Kontrollera på batteridisplayen under startsekvensen att batteriet har tillräckligt med laddning för att du ska kunna använda instrumentet. Slå på G-TECTA SG är mycket enkel att använda. Följ anvisningarna nedan för att kontrollera att instrumentet är klart att använda: Steg 1 Se till att instrumentet befinner sig i frisk luft. Steg 2 Håll ned lägesknappen i omkring tre sekunder tills de röda lysdioderna på instrumentet blinkar. Displayen tänds och instrumentets igångsättningssekvens startas. Autozero bekräftelse Ingen Autozero Lägesknapp

5 SE 5 Normalt driftsläge När G-TECTA SG fungerar normal blinkar ikonen, en kort säkerhetssignal hörs och en blå lampa blinkar var tionde sekund. Ikoner på skärmen AL - 1 AL Start upp Auto Zero Batteri! Larm Om gasen i atmosfären överstiger larminställningarna i G-TECTA SG aktiveras följande larm: Larmsignaler De blåa och röda larmlamporna blinkar, en hög och snabb serie med ljudsignaler hörs och det interna vibrationslarmet aktiveras. På skärmen visas omväxlande larmnivån och gasavläsningen. Bumptestning The Linde Group rekommenderar regelbunden bumptestning av alla G-TECTA-instrument för gasdetektering för att maximera säkerheten för användaren. G-TECTA SG ska bumptestas enligt instruktionerna i användarhandboken som medföljer instrumentet. Obs! Mer information finns i The Linde Groups datablad Gas Detector Calibration Frequency om bumptestning och kalibrering. Stänga av Håll ned lägesknappen i omkring fem sekunder. Displayen räknar ned tills OFF visas. Om du släpper lägesknappen under nedräkningen återgår G-TECTA SG till normalt driftsläge. Förvara instrumentet För att optimera sensorns funktion och livslängd ska instrumentet förvaras på i ett säkert, icke riskfyllt område. Området ska vara rent och torrt, temperaturen ska ligga mellan 0 och 30 C och fuktighetsnivån ska vara % RH. AL - 1 Larmnivå ett AL - 2 Larmnivå två När du har utrymt det farliga området trycker du på instrumentets lägesknapp. Då återställs instrumentet till normalt driftsläge. Om instrumentet fortsätter att larma, dvs. du fortfarande befinner dig i ett farligt område, händer inget om du trycker på knappen.

6 Denmark AGA A/S Vermlandsgade København S Tel: Estonia Eesti AGA AS Pärnu mnt Tallinn Tel: Finland Oy AGA Ab Itsehallintokuja Espoo Tel: +358 (0) Iceland ÍSAGA ehf Breidhofda Reykjavik Tel: Latvia AGA SIA Katrīnas iela 5 Rīga 1045 Tel: Lithuania AGA UAB Office Didlaukio st Vilnius Tel: Norway AGA AS Gjerdrumsvei Oslo Tel: Sweden AGA Gas AB Agavägen Lidingö Tel: + 46 (0) v G-TECTA SG Snabbstartguide 2010 The Linde Group. Med ensamrätt. Ingen sida eller del av den här snabbstartguiden får reproduceras på något sätt utan skriftligt tillstånd från copyrightägaren som anges ovan. The Linde Group förbehåller sig rätten att rätta tryckfel. All information är korrekt vid tidpunkten för tryckning.
