1 G TECTA 4GP Multi-gas detektor SE Snabbstartguide

2 2 SE Innehåll Säkerhets- och varningsinformation 2 Förpackningens innehåll 3 Produktöversikt 3 Produktens funktioner 3 Batterikontroll 4 Slå på 4 Startsekvens 4 Larm 5 Bumptestning 5 Stänga av 5 Förvara instrumentet 5 Säkerhets- och varningsinformation VARNING Den här snabbstartguiden är ett komplement till användarhandboken för G-TECTA 4GP och är inte avsedd att användas istället för informationen i användarhandboken. Du måste läsa G-TECTA 4GP Användarhandbok i sin helhet innan du använder instrumentet första gången. The Linde Group har vidtagit alla åtgärder för att säkerställa att detaljerna och informationen i våra publikationer, både tryckta och onlineutgåvor, är korrekta vid tidpunkten för utgivandet, men det kan ändå hända att kompletta tekniska specifikationer inte ingår. The Linde Groups policy är att kontinuerligt förbättra produkterna och förbehåller sig rätten att vid behov ändra detaljer och information.

3 SE 3 Snabbstartguide Förpackningens innehåll G-TECTA 4GP multi-gas detektor Strömförsörjning* Användarhandbok Snabbstartguide Flödeshylsa och slang (gastest/kalibrering) Testcertifikat Insexnyckel** * Instrument med utbytbara batterier har INTE den här artikeln i förpackningen ** Det här verktyget levereras bara tillsammans med instrumentversioner med utbytbart batteri VARNING Kontrollera förpackningens innehåll noggrant och läs användarhandboken före användning. Produktöversikt G-TECTA 4GP är en gasdetektor för flera gaser som kan övervaka upp till fyra olika gaser och visa gasnivåerna samtidigt. Instrumentet är avsett att bäras på eller av användare som arbetar i farliga miljöer, till exempel slutna utrymmen. Instrumentet finns med inbyggd pump eller enbart för diffusion. G-TECTA 4GP gasdetektorer är återanvändbara premiuminstrument som är avsedda att fungera i många år. G-TECTA 4GP-instrument måste aktiveras inom tre månader från inköpet. Om instrumentet inte har aktiverats vid det datumet minskar sensorernas förväntade livslängd. Produktens funktioner Gassensorer Ljudutgång Larmlampor Infraröd port Display Lägesknapp

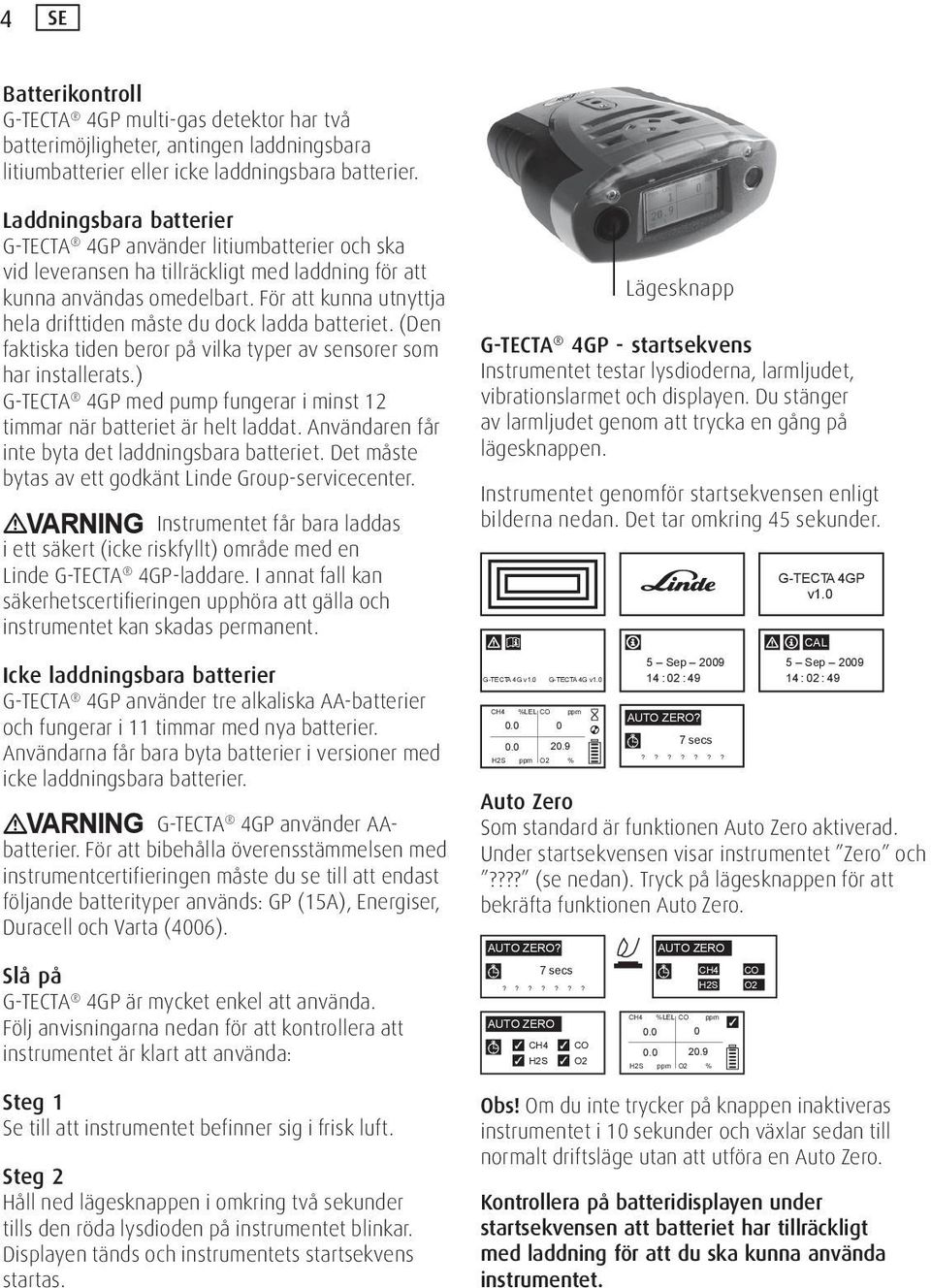

4 4 SE Batterikontroll G-TECTA 4GP multi-gas detektor har två batterimöjligheter, antingen laddningsbara litiumbatterier eller icke laddningsbara batterier. Laddningsbara batterier G-TECTA 4GP använder litiumbatterier och ska vid leveransen ha tillräckligt med laddning för att kunna användas omedelbart. För att kunna utnyttja hela drifttiden måste du dock ladda batteriet. (Den faktiska tiden beror på vilka typer av sensorer som har installerats.) G-TECTA 4GP med pump fungerar i minst 12 timmar när batteriet är helt laddat. Användaren får inte byta det laddningsbara batteriet. Det måste bytas av ett godkänt Linde Group-servicecenter. VARNING Instrumentet får bara laddas i ett säkert (icke riskfyllt) område med en Linde G-TECTA 4GP-laddare. I annat fall kan säkerhetscertifieringen upphöra att gälla och instrumentet kan skadas permanent. Icke laddningsbara batterier G-TECTA 4GP använder tre alkaliska AA-batterier och fungerar i 11 timmar med nya batterier. Användarna får bara byta batterier i versioner med icke laddningsbara batterier. VARNING G-TECTA 4GP använder AAbatterier. För att bibehålla överensstämmelsen med instrumentcertifieringen måste du se till att endast följande batterityper används: GP (15A), Energiser, Duracell och Varta (4006). Slå på G-TECTA 4GP är mycket enkel att använda. Följ anvisningarna nedan för att kontrollera att instrumentet är klart att använda: Steg 1 Se till att instrumentet befinner sig i frisk luft. Steg 2 Håll ned lägesknappen i omkring två sekunder tills den röda lysdioden på instrumentet blinkar. Displayen tänds och instrumentets startsekvens startas. G-TECTA 4GP - startsekvens Instrumentet testar lysdioderna, larmljudet, vibrationslarmet och displayen. Du stänger av larmljudet genom att trycka en gång på lägesknappen. Instrumentet genomför startsekvensen enligt bilderna nedan. Det tar omkring 45 sekunder. G-TECTA 4G v1.0 G-TECTA 4G v1.0 CH4 %LEL CO ppm H2S ppm O2 % 5 Sep : 02 : 49 AUTO ZERO? 7 secs??????? G-TECTA 4GP v1.0 CAL 5 Sep : 02 : 49 Auto Zero Som standard är funktionen Auto Zero aktiverad. Under startsekvensen visar instrumentet Zero och???? (se nedan). Tryck på lägesknappen för att bekräfta funktionen Auto Zero. AUTO ZERO? 7 secs??????? AUTO ZERO CH4 H2S CO O2 Lägesknapp AUTO ZERO CH4 H2S CH4 %LEL CO ppm H2S ppm O2 % Obs! Om du inte trycker på knappen inaktiveras instrumentet i 10 sekunder och växlar sedan till normalt driftsläge utan att utföra en Auto Zero. Kontrollera på batteridisplayen under startsekvensen att batteriet har tillräckligt med laddning för att du ska kunna använda instrumentet. CO O2

5 SE 5 Normalt driftsläge När G-TECTA 4GP fungerar normalt blinkar ikonen och en kort säkerhetssignal hörs var tionde sekund. Obs! G-TECTA 4GP-instrument med inbyggd pump avger ett lågt hummande ljud. Det är ljudet som instrumentet avger vid normal drift. Ikoner på skärmen Larm Igångsättning Pump Om gasen i atmosfären överstiger larminställningarna i G-TECTA 4GP aktiveras följande larm: Larmsignaler De blåa och röda larmlamporna blinkar, en hög och snabb serie med ljudsignaler hörs och det interna vibrationslarmet aktiveras. På displayen visas vilken gas som det larmas för, samt larmnivån. CH4 %LEL CO ppm H2S ppm O2 % Blinkande ikon, G-TECTA 4GP i normalt driftsläge Batteri! Larmikon Exempel på gas som det larmas för När du har utrymt det farliga området trycker du på instrumentets lägesknapp. Då återställs instrumentet till normalt driftsläge. Om instrumentet fortsätter att larma, dvs. du fortfarande befinner dig i ett farligt område, händer inget om du trycker på knappen. * Instrumentet har två larmnivåer som anger för användaren att gasnivån ökar. Om en larmvarning ges av instrumentet ska arbetsområdet utrymmas. Bumptestning The Linde Group rekommenderar regelbunden bumptestning av alla G-TECTA-instrument för gasdetektering för att maximera säkerheten för arbetarna. G-TECTA 4GP ska bumptestas enligt instruktionerna i användarhandboken som medföljer instrumentet. Obs! Mer information finns i The Linde Groups datablad Gas Detector Calibration Frequency om bumptestning och kalibrering. Stänga av Håll ned lägesknappen i omkring fem sekunder. Displayen räknar ned tills 0 visas. Om du släpper lägesknappen under nedräkningen återgår G-TECTA 4GP till normalt driftsläge. Förvara instrumentet För att optimera sensorns funktion och livslängd ska instrumentet förvaras på i ett säkert, icke riskfyllt område. Området ska vara rent och torrt, temperaturen ska ligga mellan 0 och 30 C och fuktighetsnivån ska vara % RH. Det finns vanligtvis två larmnivåer* för varje gas, som anges med följande larmikoner: G-TECTA 4GP är som standard inställt på att låsa larmet. Det betyder att instrumentet fortsätter att larma tills användaren trycker på lägesknappen.

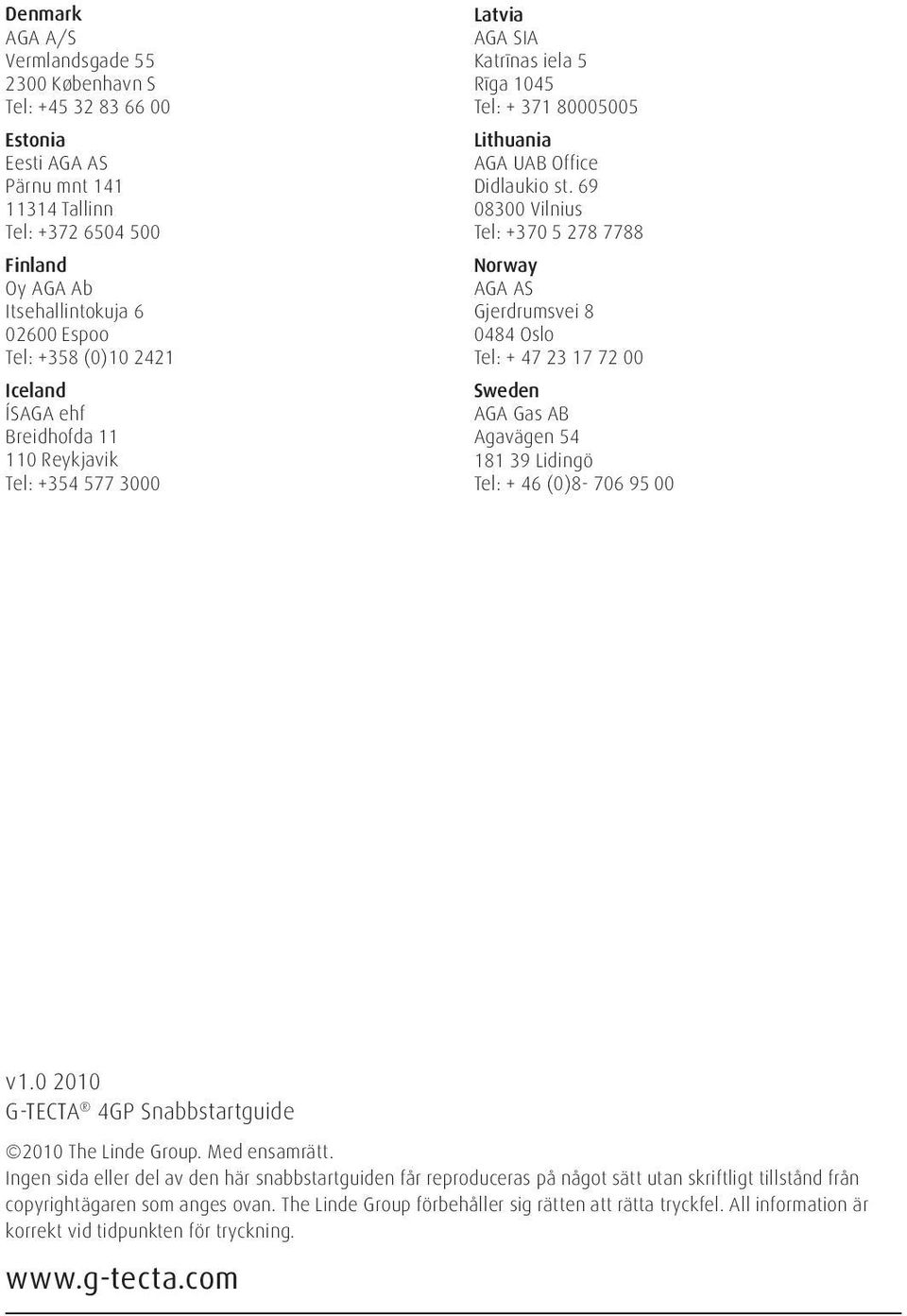

6 Denmark AGA A/S Vermlandsgade København S Tel: Estonia Eesti AGA AS Pärnu mnt Tallinn Tel: Finland Oy AGA Ab Itsehallintokuja Espoo Tel: +358 (0) Iceland ÍSAGA ehf Breidhofda Reykjavik Tel: Latvia AGA SIA Katrīnas iela 5 Rīga 1045 Tel: Lithuania AGA UAB Office Didlaukio st Vilnius Tel: Norway AGA AS Gjerdrumsvei Oslo Tel: Sweden AGA Gas AB Agavägen Lidingö Tel: + 46 (0) v G-TECTA 4GP Snabbstartguide 2010 The Linde Group. Med ensamrätt. Ingen sida eller del av den här snabbstartguiden får reproduceras på något sätt utan skriftligt tillstånd från copyrightägaren som anges ovan. The Linde Group förbehåller sig rätten att rätta tryckfel. All information är korrekt vid tidpunkten för tryckning.
