1 Driftsinstruktioner Puma Boosterpumpar WP 500 B Ateliers Busch S.A. Zone industrielle, 2906 Chevenez Schweiz /A0002_sv / Översättning av driftsinstruktioner i original / Med förbehåll för ändringar

2 Innehållsförteckning Innehållsförteckning 1 Säkerhet Produktbeskrivning Driftprinciper Tillämpning Transport... 5 Förvaring Installation Installationsförutsättningar Ansluta ledningar och rör Suganslutning Utloppsanslutning Påfyllning av olja Elektrisk anslutning Kopplingsdiagram för trefasmotor Driftsättning Renspolning av processkammare Underhåll Underhållsschema Oljenivåinspektion Inspektion av oljans färg Oljebyte Översyn Ta ur drift Isärtagning och återvinning Reservdelar Felsökning Tekniska data Olja EU-försäkran om överensstämmelse / _WP500B_A0002_IM_sv

3 Säkerhet 1 1 Säkerhet Innan man hanterar maskinen bör man läsa och förstå denna bruksanvisning. Kontakta din Busch-representant om något behöver förtydligas. Läs noggrant före användning och förvara för framtida behov. Denna bruksanvisning är giltig så länge kunden inte förändrar produkten på något sätt. Maskinen är avsedd för industriellt bruk. Den får bara hanteras av tekniskt utbildad personal. Bär alltid lämplig personlig skyddsutrustning i enlighet med lokala föreskrifter. Maskinen har utvecklats och tillverkats enligt förstklassiga metoder. Trots detta kan risker förekomma. Denna bruksanvisning uppmärksammar potentiella faror där så behövs. Säkerhetsanvisningar och varningar är märkta med ett av nyckelorden FARA, VARING, FÖRSIKTIGHET, och ANM på följande sätt: FARA... markerar en överhängande fara som kommer att orsaka dödsfall eller allvarliga personskador om den inte förhindras. VARNING... markerar en potentiell fara som kan orsaka dödsfall eller allvarliga personskador. FÖRSIKTIGHET... markerar en potentiell fara som kan orsaka smärre personskador.... markerar en potentiell fara som kan orsaka egendomsskador. ANM... markerar nyttiga tips och rekommendationer, liksom upplysningar för effektiv och bekymmersfri drift _WP500B_A0002_IM_sv 3 / 2

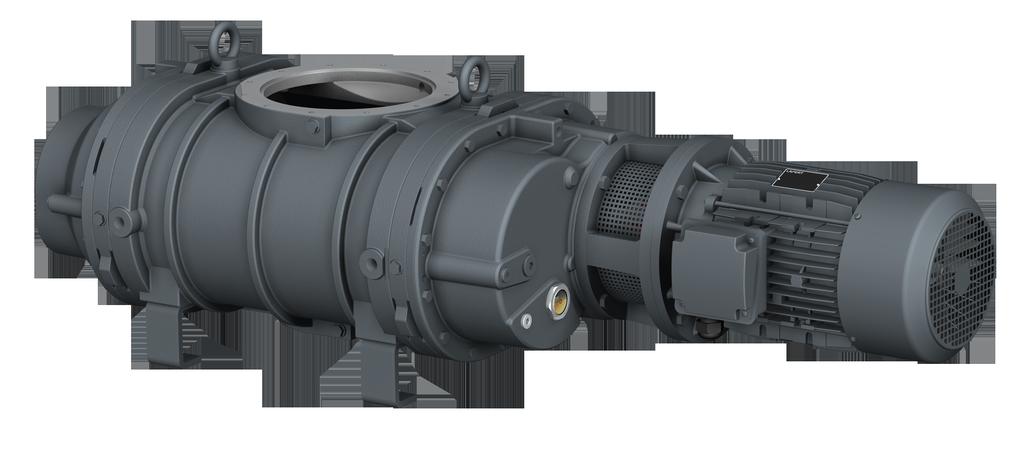

4 2 Produktbeskrivning 2 Produktbeskrivning EB BGC IN EB OUT BGC NP OFP ODP OSG MP OFP BGC IN BGC ODP MP OSG MTB Suganslutning MTB Kopplinsbox för motorn Utloppsanslutning OFP Plugg för oljepåfyllning MP Magnetisk plugg OSG Oljesynglas NP Märkplåt ODP Plugg för oljetappning OUT BGC Spärrgasanslutning EB Lyftögla ANM Teknisk term. När termen "maskinen" används i denna bruksanvisning avses "boosterpumpar". / _WP500B_A0002_IM_sv

5 Transport Driftprinciper 3 Transport Maskinen fungerar enligt principen för Roots blåsmaskin. De två oljebehållarna (en på var sida) smörjer kugghjulen, lagren och de oljesmorda mekaniska tätningarna. 2.2 Tillämpning Maskinen är avsedd för att suga luft och andra torra, icke aggressiva, icke giftiga och icke explosiva gaser. Att forsla andra media medför ökad termisk och/eller mekanisk belastning på maskinen och får bara utföras efter konsultation med Busch. Maskinen är avsedd för placering i icke potentiellt explosiv miljö. Boosterpumpar används tillsammans med en förpump i ett vakuumsystem. För tillåtna miljöförhållanden, se Tekniska data [ 21]. Processgasernas kemiska förenlighet med materialen i maskinkomponenterna. Risk för korrosion i kompressionskammaren, vilket kan sänka prestandan och förkorta livslängden! Kontrollera att processgaserna är förenliga med följande material: - Segjärn - Stål - Aluminium - Fluoroelastomer (FKM/FPM) Kontakta en Busch-representant om du är osäker.. VARNING Hängande last. Risk för allvarlig personskada! Gå, stå eller arbeta inte under hängande last _WP500B_A0002_IM_sv 5 / 2

6 Förvaring Ifall maskinen redan är fylld med olja. Att luta en maskin som redan är fylld med olja kan orsaka att stora mängder olja tränger in i cylindern. Töm maskinen på olja före varje transport eller transportera maskinen i horisontellt läge. Se till att lyftögla (EB) är i perfekt skick, helt inskruvat och åtdragna för hand. Maskinens vikt: se tekniska data eller märkplåten (NP) Förvaring VARNING Lyft maskinen i motoröglans bult. Risk för allvarlig personskada! Lyft inte maskinen i den öglebult som sitter i motorn. Lyft enbart maskinen på det sätt som tidigare visats. Kontrollera maskinen avseende transportskador. Ifall att maskinen är fastbultad på en bottenplatta: Ta bort bultarna. Försegla alla öppningar med tejp eller återanvänd medföljande pluggar. Om förvaring i mer än tre månader planeras: Slå in maskinen i rosthämmande folie. Förvara maskinen inomhus, torrt, dammfritt och om möjligt i sin originalförpackning, företrädelsevis i temperatur mellan -20 och 55 C. 6 / _WP500B_A0002_IM_sv

7 Installation 5 5 Installation 5.1 Installationsförutsättningar Risker vid användning av maskinen utanför de tillåtna installationsförutsättningarna. Risk för förtida haveri! Effektivitetsförlust! Se till att samtliga installationsförutsättningar är uppfyllda. Se till att maskinens omgivning inte är potentiellt explosiv. Se till att omgivningsförhållandena överensstämmer med data som anges i Tekniska data [ 21]. Se till att använda en lämplig förpump. Rådfråga din Busch-representant. Se till att miljöförhållandena överensstämmer med motorns skyddsklass. Se till att installationsutrymmet eller -stället är såpass ventilerat att maskinen får tillräcklig kylning. Se till att intag och utlopp för kylning inte är täckta eller blockerade och att kylluftsflödet inte påverkas negativt på något annat sätt. Se till att oljesynglaset (OSG) är väl synligt. Se till att det finns tillräckligt med utrymme för underhållsarbete. Se till att maskinen är placerad eller monterad horisontellt, med en lutning på max 1 åt något håll. Se till att maskinen är säkrad antingen från de fyra fötterna eller från utloppsflänsen. Kontrollera oljenivån, se Oljenivåinspektion [ 1]. Se till att alla medföljande täckplåtar, skydd, huvar etc. är monterade. Om maskinen installeras på över meter över havsnivån: Kontakta din Busch-representant, motorn behöver trimmas eller så gäller begränsningar för omgivningstemperaturen. 5.2 Ansluta ledningar och rör Ta bort alla skyddslock innan installationen. Se till att anslutande ledningar inte sitter i spänn i maskinens anslutningar, använd böjliga kopplingar om de behövs. Se till att ledningsdimensionen längs ledningens hela längd är åtminstone så grov som anslutningarna till maskinen. Om de anslutande ledningarna är mycket långa rekommenderas att använda grövre ledningar för att undvika effektivitetsförluster. Rådfråga din Busch-representant _WP500B_A0002_IM_sv 7 / 2

8 5 Installation Suganslutning VARNING Oskyddad sugkoppling. Risk för allvarlig personskada! Sätt inte handen eller fingrarna in i sugkopplingen. Inträngande främmande föremål eller vätskor. Risk för maskinskada! Ifall att inloppsgasen innehåller damm eller andra främmande fasta partiklar: Installera ett passande filter (5 mikron eller mindre) uppströms i maskinen. Kopplingsstorlek: DN250, DIN 280 Andra anslutningsdimensioner kan gälla, beroende på varje specifik order Utloppsanslutning Kopplingsstorlek: DN160, DIN 280 Andra anslutningsdimensioner kan gälla, beroende på varje specifik order. Se till att utloppsgasen kan flöda utan hinder. Täpp inte till eller stryp utloppsledningen, använd inte utloppsledningen som tryckluftskälla. 5.3 Påfyllning av olja Användning av fel olja. Risk för förtida haveri! Effektivitetsförlust! Använd bara olja av en typ som redan är godkänd och rekommenderad av Busch. 8 / _WP500B_A0002_IM_sv

9 Installation 5 Oljetyp och oljemängd, se Tekniska data [ 21] och Olja [ 21]. Oljepåfyllning på motorsidan 3 MIN MAX Kontrollera oljenivån 2 1 Busch Oil Oljepåfyllning på kugghjulssidan Busch Oil Busch Oil 3 1 MIN MAX 2 Busch Oil Kontrollera oljenivån När oljepåfyllningen är klar: Anteckna datumet för oljebytet på etiketten _WP500B_A0002_IM_sv 9 / 2

10 5 Installation Last oil change / / Oil type see nameplate Change interval see instruction manual Om det inte finns någon etikett på pumpen: Beställ från din Busch-representant. 5. Elektrisk anslutning FARA Strömförande kablar. Risk för elektrisk stöt. Elektriska installationsarbeten får bara utföras av behörig elektriker. Se till att motorns strömförsörjning stämmer överens med vad som anges på motorns märkplåt. Montera överlastskydd för motorn i enlighet med EN Se till att maskinens drift inte påverkas av elektriska eller elektromagnetiska störningar från elnätet. Rådfråga Busch om så behövs. Anslut skyddsjord. Anslut motorn elektriskt. Felaktig anslutning. Risk för motorskada! Kopplingsscheman nedan är typfall. Se kopplingsboxens insida för instruktioner/ kopplingsscheman för motoranslutning Kopplingsdiagram för trefasmotor Deltakoppling (låg spänning): Stjärnkoppling (hög spänning): 10 / _WP500B_A0002_IM_sv

11 Driftsättning 6 Dubbel stjärnkoppling, flerspänningsmotor med 12 pinnar (låg spänning): Stjärnkoppling, flerspänningsmotor med 12 pinnar (hög spänning): Deltakoppling, flerspänningsmotor med 12 pinnar (medelhög spänning): 6 Driftsättning Felaktig rotationsriktning. Risk för maskinskada! Drift med fel rotationsriktning kan förstöra maskinen på kort tid! Se till att maskinen roterar i rätt riktning före start. Avsedd rotationsriktning för motorn visas på en speciell etikett med instruktioner som är fäst på maskinen. Slå på motorströmmen ett ögonblick. Se på motorns fläkthjul och fastställ dess rotationsriktning alldeles innan fläkthjulet stannar. Om man måste byta rotationsriktning: Koppla om två av motorns anslutningskablar. Maskinen levereras utan olja. Drift utan olja förstör maskinen på kort tid! Före driftsättning ska olja fyllas på, se Påfyllning av olja [ 8]. Smörj torrkörande maskin (processkammare). Risk för maskinskada! Smörj inte processkammaren i maskinen med olja eller fett _WP500B_A0002_IM_sv 11 / 2

12 6 Driftsättning FÖRSIKTIGHET Under drift kan maskinens yta nå en temperatur över 70 C. Risk för brännskador! Undvik att vidröra maskinen under och omedelbart efter drift. FÖRSIKTIGHET Buller när maskinen är i drift. Risk för hörselskador! Om människor uppehåller sig i närheten av en icke-ljudisolerad maskin under längre tidsperioder: Se till att de använder hörselskydd. Se till att förutsättningarna för installation (se Installationsförutsättningar [ 7]) är uppfyllda. Slå på maskinen. Se till att maximalt tillåtet antal starter inte överskrider 6 starter per timme. Se till att driftsförhållandena är uppfyllda (se Tekniska data [ 21]). Kör motorn några minuter innan du utför en Oljenivåinspektion [ 1]. Så snart maskinen körs under normala driftförhållanden: Mät motorströmmen och notera den som referens för framtida underhålls- och felsökningsarbeten. 6.1 Renspolning av processkammare Beroende på processtyp (mycket krävande tillämpning), kan en genomspolning av processkammaren (cylinder + lober) behöva utföras. Rådfråga din Busch-representant. Renspolning utan spärrgas. Risk för maskinskada! Renspolningsprocessen kan också tränga in i lager och oljekammare! Gör ingen renspolning utan att använda spärrgas. Som en förberedelse måste spärrgasen anslutas enligt följande illustration och rekommendationer: 12 / _WP500B_A0002_IM_sv

13 Underhåll 7 Processflödets inlopp (IN) Spärrgasanslutning (BGC) Spärrgasanslutning (BGC) Processflödets utlopp (OUT) 7 Underhåll Anslutningsstorlek: x G3/8 (BGC) Krav på spärrgas: Gastyp Torrt kväve, luft eller annan lämplig gas Gastemperatur C 0 till 60 Filtrering µm 5 Gastryck bar Spolningsvätskans tryck + 1 bar Rekommenderad flödeshastighet * standardmåttet liter per minut Stoppa maskinen. Öppna gastillförseln. Töm maskinen. När renspolningen är klar: Stäng gastillförseln. Torka maskinen från spolningsvätskan. SLM* 30 Kör inte maskinen under normala driftförhållanden med spärrgasen öppen. Det kan påverka det ultimata trycket och sugkapaciteten. VARNING Maskiner förorenade med farligt ämne. Risk för förgiftning! Risk för infektion! Om maskinen är förorenad med farligt ämne: Bär lämplig personlig skyddsutrustning. FÖRSIKTIGHET Het yta. Risk för brännskador! Låt maskinen svalna innan någon aktivitet som kräver att man rör vid maskinen utförs _WP500B_A0002_IM_sv 13 / 2

14 7 Underhåll Användning av olämpliga rengöringsmetoder. Risk vid borttagning av säkerhetsdekaler och skyddsfärg! Använd endast godkända lösningsmedel för rengöring av maskinen. Bristande underhåll av maskinen. Risk för förtida haveri! Effektivitetsförlust! Utför underhåll enligt angivna intervall eller beställ service från din Buschrepresentant. Stäng av maskinen och lås den för att förhindra oavsiktlig start. Ventilera anslutna ledningar med atmosfärtryck. Om det behövs: Koppla loss alla anslutningar. 7.1 Underhållsschema Underhållsintervallen beror till stor del på enskilda driftförhållanden. De intervall som anges nedan ska anses som startvärden som kan förkortas eller förlängas efter behov. Särskilt krävande driftförhållanden, såsom höga dammkoncentrationer i omgivning eller processgas, andra föroreningar eller inträngande processmaterial kan nödvändiggöra signifikant förkortade underhållsintervall. Intervall Underhållsarbete En gång i månaden Kontrollera oljenivån Kontrollera maskinen avseende oljeläckage om läckage upptäcks ska maskinen repareras (kontakta Busch). Efter de första 500 timmarna Byt olja i växelhuset och lagerhuset (på båda sidor), se Oljebyte [ 15]. Var 6:e månad Var 5000:e timme eller senast efter 1 månader Vart 8:e år 7.2 Oljenivåinspektion Stäng av maskinen. Utför en oljeinspektion; byt olja om den har ändrat färg, se Inspektion av oljans färg [ 15]. Byt olja i växelhuset och lagerhuset (på båda sidor) Rengör de magnetiska pluggarna (MP) Utför en större genomgång av maskinen (kontakta Busch). Vänta i en minut efter att motorn har stoppat innan du kontrollerar oljenivån genom synglaset för oljenivån (OSG). MIN MAX MIN MAX MIN MAX 1 / _WP500B_A0002_IM_sv

15 Underhåll 7 Fyll på om så behövs, se Oljepåfyllning [ 8]. 7.3 Inspektion av oljans färg Oljan ska vara ljus eller genomskinlig. Om oljan har blivit mörk eller har ändrat färg sedan den fylldes på: Byt oljan omedelbart, se Oljebyte [ 15]. Du kan kontakta din Busch-representant om du vill veta mer om varför färgförändringen har skett. 7. Oljebyte Användning av fel olja. Risk för förtida haveri! Effektivitetsförlust! Använd bara olja av en typ som redan är godkänd och rekommenderad av Busch. Oljedränering på motorsidan Rengöringstrasa Avtappningskärl _WP500B_A0002_IM_sv 15 / 2

16 7 Underhåll Oljedränering på kugghjulsidan Rengöringstrasa Avtappningskärl Oljetyp och oljemängd, se Tekniska data [ 21] och Olja [ 21]. Oljepåfyllning på motorsidan 3 MIN MAX Kontrollera oljenivån 2 1 Busch Oil 16 / _WP500B_A0002_IM_sv

17 Översyn 8 Oljepåfyllning på kugghjulssidan Busch Oil Busch Oil 3 1 MIN MAX 2 Busch Oil Kontrollera oljenivån När oljepåfyllningen är klar: Anteckna datumet för oljebytet på etiketten. Last oil change / / Oil type see nameplate Change interval see instruction manual 8 Översyn Om det inte finns någon etikett på pumpen: Beställ från din Busch-representant. Oriktig montering. Risk för förtida haveri! Effektivitetsförlust! Vi rekommenderar varmt att all isärtagning av maskinen utöver vad som anges i denna bruksanvisning ska utföras av Busch _WP500B_A0002_IM_sv 17 / 2

18 9 Ta ur drift 9 Ta ur drift 10 Reservdelar VARNING Maskiner förorenade med farligt ämne. Risk för förgiftning! Risk för infektion! Om maskinen är förorenad med farligt ämne: Bär lämplig personlig skyddsutrustning. I det fall maskinen använts för att forsla gas som förorenats med främmande hälsofarliga ämnen: Sanera maskinen så gott som möjligt och uppge typ och grad av förorening i en "Föroreningsdeklaration". Busch tar bara emot maskiner som har en fullständigt ifylld, juridiskt bindande, underskriven "Declaration of Contamination". (Blankett finns för nedladdning på Stäng av maskinen och lås den för att förhindra oavsiktlig start. Ventilera anslutna ledningar med atmosfärtryck. Koppla loss alla anslutningar. I fall att maskinen ska förvaras: Se Förvaring [ 6]. 9.1 Isärtagning och återvinning Töm ur oljan. Skilj särskilt avfall från maskinen. Återvinn särskilt avfall enligt tillämpliga föreskrifter. Återvinn maskinen som metallskrot. Användning av andra än Busch originalreservdelar. Risk för förtida haveri! Effektivitetsförlust! Användning av enbart Busch originalreservdelar och förbrukningsmaterial rekommenderas för att maskinen ska fungera korrekta och för att garantianspråk ska godtas. Det finns inga standardiserade reservdelssatser tillgängliga för den här produkten, om du behöver originaldelar från Busch: Kontakta din Buschrepresentant för att få en komplett reservdelsförteckning. 18 / _WP500B_A0002_IM_sv

19 Felsökning Felsökning FARA Strömförande kablar. Risk för elektrisk stöt. Elektriska installationsarbeten får bara utföras av behörig elektriker. FÖRSIKTIGHET Het yta. Risk för brännskador! Låt maskinen svalna innan någon aktivitet som kräver att man rör vid maskinen utförs. Problem Möjlig felorsak Åtgärd Maskinen startar inte. Maskinen når inte normalt tryck. Maskinen bullrar väldigt mycket. Motorn är inte ansluten till rätt spänning. Loberna är igentäppta eller har fastnat. Fasta främmande partiklar har kommit in i maskinen. Motorn är trasig. Inlopps- eller utloppsledningarna är för långa eller också har delen för liten diameter. Förpumpen är inte korrekt definierad. Maskinen körs i fel riktning. Inre delar är slitna eller skadade. Fel oljemängd eller olämplig oljetyp. Defekta kugghjul, lager eller kopplingselement. Kontrollera matningsspänningen. Inspektera loberna eller reparera maskinen (kontakta Busch). Ta bort det fasta främmande materialet eller reparera maskinen (kontakta Busch). Utrusta maskinen med nät vid suganslutningen. Byt ut motorn. Använd ledningar med större diameter eller kortare ledningar. Rådfråga din lokala Busch-representant. Kontakta Busch. Kontrollera rotationsriktningen, se Kopplingsdiagram för trefasmotor [ 10]. Reparera maskinen (kontakta Busch). Använd någon av de rekommenderade oljorna i rätt mängd, se Olja [ 21]. Reparera maskinen (kontakta Busch) _WP500B_A0002_IM_sv 19 / 2

20 11 Felsökning Maskinen blir för varm. Oljan är svart. Omgivningstemperaturen är för hög. Temperaturen i processgaserna vid inloppet är för hög. Oljenivån är för låg. Förpumpen är inte korrekt definierad. Intervallen för oljebyte är för långa. Maskinen blir för varm. Följ tillåten omgivningstemperatur, se Tekniska data [ 21]. Följ tillåten gasinloppstemperatur, se Tekniska data [ 21]. Fyll på olja. Kontakta Busch. Töm ur oljan och fyll på ny olja, se Oljebyte [ 15]. Se problembeskrivningen "Maskinen blir för varm". Kontakta din Buschrepresentant för att få hjälp med problem som inte omnämns i felsökningsdiagrammet. 20 / _WP500B_A0002_IM_sv

21 Tekniska data Tekniska data WP 500 B 50 Hz 60 Hz Nominell sugkapacitet m³/h Max differenstryck hpa (mbar) 25 Nominell motoreffekt kw Nominell motorhastighet min Omgivningstemperatur C 0 0 Maximal gasinloppstemperatur Relativ luftfuktighet vid 30 C 90% Mängd olja (motorsida) l 2.2 Mängd olja (kugghjulssida) l 2 Vikt (ca) kg Olja C 200 (P <10 hpa, i steg om ) VE 101 ISO-VG 100 Artikelnummer 1 L förpackning Artikelnummer 5 L förpackning Se märkplåten (NP) för att ta reda på vilken olja som maskinen har fyllts med _WP500B_A0002_IM_sv 21 / 2

22 1 EU-försäkran om överensstämmelse 1 EU-försäkran om överensstämmelse Denna försäkran om överensstämmelse och CE-märket som är fäst på märkplåten gäller för maskinen inom Busch:s leveransomfattning. Denna försäkran om överensstämmelse har utfärdats under tillverkarens ansvar. Om denna maskin ska byggas in i något överordnat maskineri måste tillverkaren av det överordnade maskineriet (som kan vara det företag som sköter driften) genomföra bedömningsprocessen om överensstämmelse för det överordnade maskineriet eller anläggningen, utfärda försäkran om överensstämmelse för det och märka det med CE-märket. Tillverkaren Ateliers Busch S.A. Zone Industrielle CH-2906 Chevenez deklarerar att maskinerna: Puma WP 500 B har tillverkats i enlighet med EU-direktiven: Maskindirektivet 2006/2/EG EMC-direktivet 201/30/EU RoHS 2-direktivet 2011/65/EU, vilket begränsar användning av vissa farliga ämnen i elektrisk och elektronisk utrustning samt följande standarder. Standard EN ISO 12100:2010 EN ISO 13857:2008 EN :2010 EN : A1:2009 EN ISO 2151:2008 EN :2006 EN :2005 EN : A1:2011 EN ISO :2015 (1) Standardens rubrik Maskinsäkerhet Allmänna konstruktionsprinciper Maskinsäkerhet Skyddsavstånd för att hindra att armar och ben når in i riskområden Kompressorer och vakuumpumpar Säkerhetskrav del 1 och del 2 Akustik Kompressorer och vacuumpumpar Mätning av buller Teknisk metod (Grad 2) Maskinsäkerhet Maskiners elutrustning Del 1: Allmänna fordringar Elektromagnetisk kompatibilitet (EMC) Generella fordringar. Immunitet hos utrustning i industrimiljö. Elektromagnetisk kompatibilitet (EMC) Generella fordringar. Emission från utrustning i industrimiljö Maskinsäkerhet - Säkerhetsrelaterade delar av styrsystem - Del 1: Allmänna konstruktionsprinciper Person med behörighet att sammanställa den tekniska filen: Gerd Rohweder Busch Dienste GmbH Schauinslandstr. 1 DE Maulburg Chevenez, Christian Hoffmann, Direktör (1) Om det finns inbyggda styrsystem. 22 / _WP500B_A0002_IM_sv
