Driftsinstruktioner. Lamellervakuumpumpar RA 0025 F, RA 0040 F, RA 0063 F, RA 0100 F

Transkript

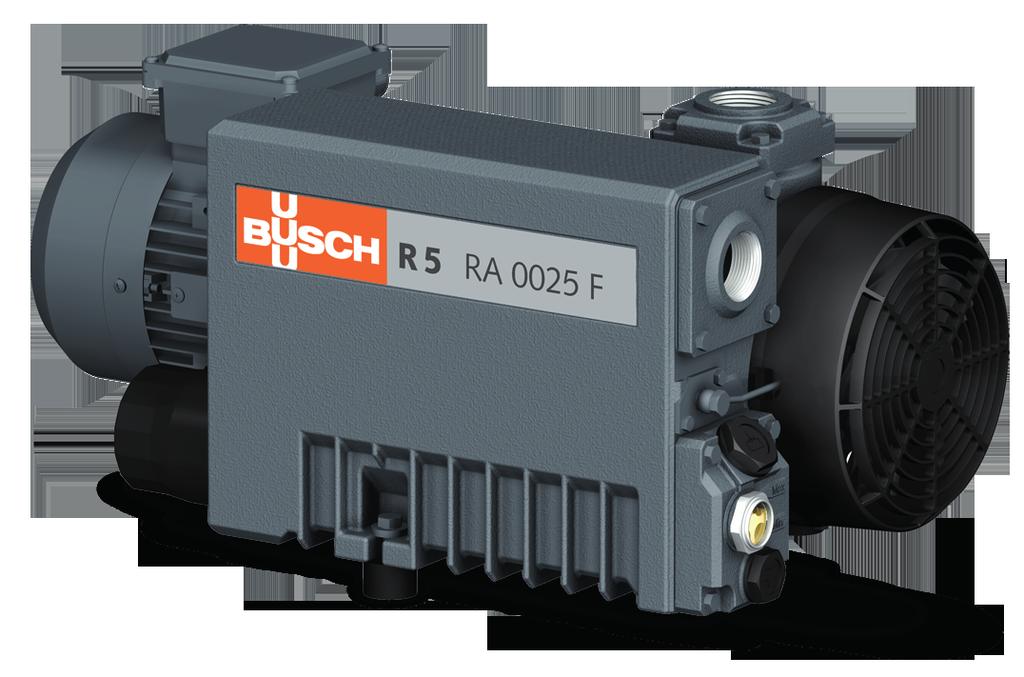

1 Driftsinstruktioner R5 Lamellervakuumpumpar RA 0025 F, RA 0040 F, RA 0063 F, RA 0100 F Busch Produktions GmbH Schauinslandstraße 1, Maulburg Tyskland /-_sv / Översättning av driftsinstruktioner i original / Med förbehåll för ändringar

2 Innehållsförteckning Innehållsförteckning 1 Säkerhet Produktbeskrivning Driftprinciper Tillämpning Startreglage Extra tillbehör Gasballastventil Inloppsfilter Nivåbrytaren Transport Förvaring Installation Installationsförutsättningar Ansluta ledningar och rör Suganslutning Utloppsanslutning Påfyllning av olja Elektrisk anslutning Kopplingsdiagram för enfasmotor Elanslutning av övervakningsenheter Kopplingsschema för nivåbrytare (tillval) Driftsättning Version med returventil för olja Att forsla kondenserbara ångor Underhåll Underhållsschema Oljenivåinspektion Byte av olja och oljefilter Byte av utloppsfilter Översyn Ta ur drift Isärtagning och återvinning Reservdelar Felsökning Tekniska data Olja EU-försäkran om överensstämmelse / _RA F_-_IM_sv

3 Säkerhet 1 1 Säkerhet Innan man hanterar maskinen bör man läsa och förstå denna bruksanvisning. Kontakta din Busch-representant om något behöver förtydligas. Läs noggrant före användning och förvara för framtida behov. Denna bruksanvisning är giltig så länge kunden inte förändrar produkten på något sätt. Maskinen är avsedd för industriellt bruk. Den får bara hanteras av tekniskt utbildad personal. Bär alltid lämplig personlig skyddsutrustning i enlighet med lokala föreskrifter. Maskinen har utvecklats och tillverkats enligt förstklassiga metoder. Trots detta kan risker förekomma. Denna bruksanvisning uppmärksammar potentiella faror där så behövs. Säkerhetsanvisningar och varningar är märkta med ett av nyckelorden FARA, VARING, FÖRSIKTIGHET, NOTERA och ANM på följande sätt: FARA... markerar en överhängande fara som kommer att orsaka dödsfall eller allvarliga personskador om den inte förhindras. VARNING... markerar en potentiell fara som kan orsaka dödsfall eller allvarliga personskador. FÖRSIKTIGHET... markerar en potentiell fara som kan orsaka smärre personskador. NOTERA... markerar en potentiell fara som kan orsaka egendomsskador. ANM... markerar nyttiga tips och rekommendationer, liksom upplysningar för effektiv och bekymmersfri drift _RA F_-_IM_sv 3 / 24

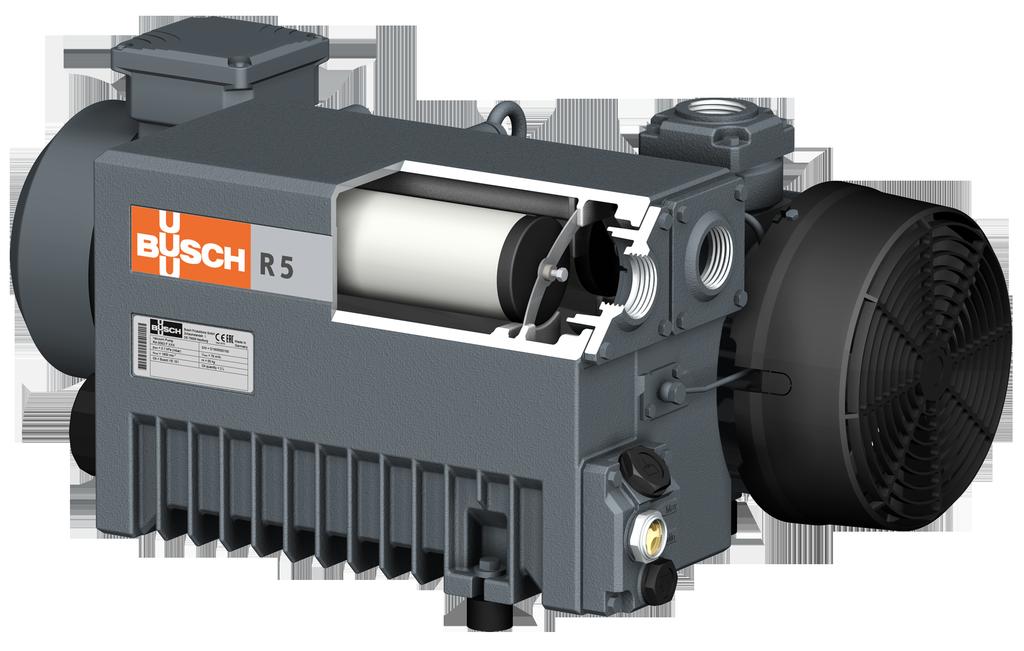

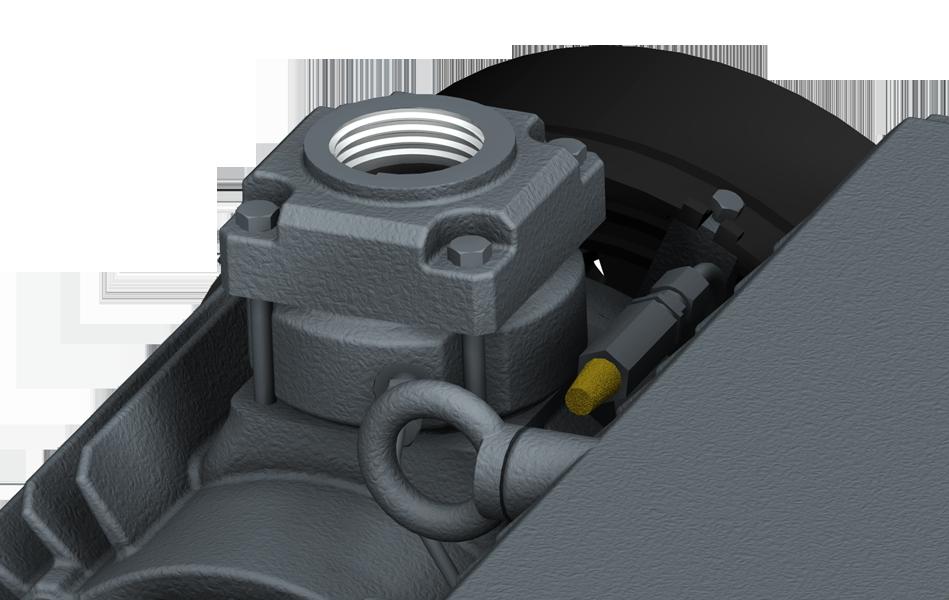

4 2 Produktbeskrivning 2 Produktbeskrivning OF IN DA MTB EB GB Suganslutning NP OS MTB OUT Utloppsanslutning DA OFP Plugg för oljepåfyllning OSG ODP EF IN OUT OFP ODP OSG AF Kopplinsbox för motorn Riktningspil EF Utblåsningsfilter Oljesynglas NP Märkplåt Plugg för oljetappning OF Oljefilter EB Lyftögla AF Axialfläkt GB Gasballastventil OS Oljeavskiljare ANM Teknisk term. När termen "maskinen" används i denna bruksanvisning avses "vakuumpumpen". 4 / _RA F_-_IM_sv

5 Produktbeskrivning Driftprinciper Maskinen fungerar enligt principen med roterande lameller. Oljan tätar mellanrummen, smörjer lamellerna och för bort kompressionsvärmen. Oljefiltret renar den cirkulerande oljan. Utblåsningsfiltren separerar oljan från utloppsgasen. 2.2 Tillämpning Maskinen är avsedd för att suga luft och andra torra, icke aggressiva, icke giftiga och icke explosiva gaser. Att forsla andra media medför ökad termisk och/eller mekanisk belastning på maskinen och får bara utföras efter konsultation med Busch. Maskinen är avsedd för placering i icke potentiellt explosiv miljö. Maskinen klarar av att upprätthålla ultimat tryck, se Tekniska data [ 20]. Version med flottörventil (standard): Maskinen lämpar sig för kontinuerlig drift. Version med returventil för olja: Under drift samlas olja i botten på oljeavskiljarens övre kammare som inte kan rinna ner i nedre kammaren så länge maskinen är i drift. Senast efter 10 timmars kontinuerlig drift, kortare tid vid hög tryckskillnad mellan sug- och trycksidorna, måste maskinen stängas av i åtminstone 15 minuter så att oljan kan rinna ner från oljeavskiljarens övre kammare till den nedre kammaren. För tillåtna miljöförhållanden, se Tekniska data [ 20]. 2.3 Startreglage Maskinen levereras utan startreglage. Maskinen ska förses med styrmekanismer under installationen. Som alternativ kan maskinen förses med en startenhet eller en drivenhet med variabel frekvens. 2.4 Extra tillbehör Gasballastventil Blandar processgasen med en begränsad mängd omgivningsluft för att motverka kondens av ånga inuti maskinen. Gasballastventilen påverkar maskinens sluttryck, se Tekniska data [ 20] _RA F_-_IM_sv 5 / 24

6 3 Transport 3 Transport Inloppsfilter För att skydda maskinen mot damm och andra fasta ämnen i processgasen. Inloppsfilter finns tillgängliga med papper eller polyester Nivåbrytaren Nivåbrytaren övervakar oljenivå i oljeavskiljare (OS). VARNING Hängande last. Risk för allvarlig personskada! Gå, stå eller arbeta inte under hängande last. NOTERA Ifall maskinen redan är fylld med olja. Att luta en maskin som redan är fylld med olja kan orsaka att stora mängder olja tränger in i cylindern. Att starta maskinen med stora mängder olja i cylindern kommer omedelbart att ha sönder lamellerna och förstöra maskinen! Töm maskinen på olja före varje transport eller transportera maskinen i horisontellt läge. Se till att lyftögla (EB) är i perfekt skick, helt inskruvat och åtdragna för hand. Maskinens vikt: se tekniska data eller märkplåt 6 / _RA F_-_IM_sv

7 Förvaring 4 4 Förvaring 5 Installation VARNING Lyft maskinen i motoröglans bult. Risk för allvarlig personskada! Lyft inte maskinen i den öglebult som sitter i motorn. Lyft enbart maskinen på det sätt som tidigare visats. Kontrollera maskinen avseende transportskador. Ifall att maskinen är fastbultad på en bottenplatta: Ta bort bultarna. Försegla alla öppningar med tejp eller återanvänd medföljande pluggar. Om förvaring i mer än tre månader planeras: Slå in maskinen i rosthämmande folie. Förvara maskinen inomhus, torrt, dammfritt och om möjligt i sin originalförpackning, företrädelsevis i temperatur mellan 0 och 40 C. 5.1 Installationsförutsättningar NOTERA Risker vid användning av maskinen utanför de tillåtna installationsförutsättningarna. Risk för förtida haveri! Effektivitetsförlust! Se till att samtliga installationsförutsättningar är uppfyllda. ~20 cm ~20 cm ~20 cm Se till att maskinens omgivning inte är potentiellt explosiv. Se till att omgivningsförhållandena överensstämmer med data som anges i Tekniska data [ 20]. Se till att miljöförhållandena överensstämmer med motorns skyddsklass. Se till att installationsutrymmet eller -stället är såpass ventilerat att maskinen får tillräcklig kylning _RA F_-_IM_sv 7 / 24

8 5 Installation Se till att intag och utlopp för kylning inte är täckta eller blockerade och att kylluftsflödet inte påverkas negativt på något annat sätt. Se till att oljesynglaset (OSG) är väl synligt. Se till att det finns tillräckligt med utrymme för underhållsarbete. Se till att maskinen är placerad eller monterad horisontellt, med en lutning på max 1 åt något håll. Kontrollera oljenivån, se Oljenivåinspektion [ 13]. Se till att alla medföljande täckplåtar, skydd, huvar etc. är monterade. Om maskinen installeras på över meter över havsnivån: Kontakta din Busch-representant, motorn behöver trimmas eller så gäller begränsningar för omgivningstemperaturen. 5.2 Ansluta ledningar och rör Ta bort alla skyddslock innan installationen. Se till att anslutande ledningar inte sitter i spänn i maskinens anslutningar, använd böjliga kopplingar om de behövs. Se till att ledningsdimensionen längs ledningens hela längd är åtminstone så grov som anslutningarna till maskinen. Om de anslutande ledningarna är mycket långa rekommenderas att använda grövre ledningar för att undvika effektivitetsförluster. Rådfråga din Busch-representant Suganslutning NOTERA Inträngande främmande föremål eller vätskor. Risk för maskinskada! Ifall att inloppsgasen innehåller damm eller andra främmande fasta partiklar: Installera ett passande filter (5 mikron eller mindre) uppströms i maskinen. Kopplingsstorlek: G1 1/4 Andra anslutningsdimensioner kan gälla, beroende på varje specifik order Utloppsanslutning FÖRSIKTIGHET Utloppsgasen innehåller små mängder olja. Hälsorisk! Om luft släpps ut i rum där människor vistas: Se till att där är tillräcklig ventilation. Kopplingsstorlek: 1x G1 1/4 RA 0025/0040 F 2x G1 1/4 RA 0063/0100 F Andra anslutningsdimensioner kan gälla, beroende på varje specifik order. 8 / _RA F_-_IM_sv

9 Installation 5 Se till att utloppsgasen kan flöda utan hinder. Täpp inte till eller stryp utloppsledningen, använd inte utloppsledningen som tryckluftskälla. Såvida inte den insugna luften släpps ut i maskinens omedelbara närhet: Se till att utloppsledningen lutar bort från maskinen eller montera en vätskeavskiljare eller en kondensvattenavledare med avtappningskran så att ingen vätska kan rinna tillbaka in i maskinen. 5.3 Påfyllning av olja Oljetyp och oljemängd, se Tekniska data [ 20] och Olja [ 21]. 2 1 Busch Oil 1x o-ring, artikelnr.: MAX MIN Kontrollera oljenivån 5.4 Elektrisk anslutning FARA Strömförande kablar. Risk för elektrisk stöt. Elektriska installationsarbeten får bara utföras av behörig elektriker. Se till att motorns strömförsörjning stämmer överens med vad som anges på motorns märkplåt. Se till att maskinens drift inte påverkas av elektriska eller elektromagnetiska störningar från elnätet. Rådfråga Busch om så behövs. Anslut skyddsjord. Anslut motorn elektriskt _RA F_-_IM_sv 9 / 24

10 6 Driftsättning NOTERA Felaktig anslutning. Risk för motorskada! Kopplingsscheman nedan är typfall. Se kopplingsboxens insida för instruktioner/ kopplingsscheman för motoranslutning Kopplingsdiagram för enfasmotor Elanslutning av övervakningsenheter ANM För att undvika potentiella falska larm rekommenderar Busch att styrsystemet konfigureras med en tidsfördröjning på minst 10 sekunder Kopplingsschema för nivåbrytare (tillval) Artikelnr: Elektriska data: U = max. 250 V I max = 1.0 A P = 20 W IP 65 Kopplingselement funktion: tungkontakt = Vit ; 2 = Vit ; 3 = Brun ; 4 = Brun S1 1 2 S2 3 4 Kontakt: 2x Normalt öppen (NO) Brytpunkt: S1 trip pin maximal nivå S2 trip pin miniminivå 6 Driftsättning NOTERA Maskinen levereras utan olja. Drift utan olja förstör maskinen på kort tid! Före driftsättning ska olja fyllas på, se Påfyllning av olja [ 9]. 10 / _RA F_-_IM_sv

11 Driftsättning 6 FÖRSIKTIGHET Under drift kan maskinens yta nå en temperatur över 70 C. Risk för brännskador! Undvik att vidröra maskinen under och omedelbart efter drift. FÖRSIKTIGHET Buller när maskinen är i drift. Risk för hörselskador! Om människor uppehåller sig i närheten av en icke-ljudisolerad maskin under längre tidsperioder: Se till att de använder hörselskydd. Se till att förutsättningarna för installation (se Installationsförutsättningar [ 7]) är uppfyllda. Slå på maskinen. Se till att maximalt tillåtet antal starter inte överskrider 12 starter per timme. Se till att driftsförhållandena är uppfyllda (se Tekniska data [ 20]). Kontrollera oljenivån efter några minuters drift och fyll på om så behövs. Så snart maskinen körs under normala driftförhållanden: Mät motorströmmen och notera den som referens för framtida underhålls- och felsökningsarbeten. 6.1 Version med returventil för olja Under drift samlas olja i botten på oljeavskiljarens övre kammare som inte kan rinna ner i nedre kammaren så länge maskinen är i drift. Efter 10 timmars kontinuerlig drift, kortare tid vid stor tryckskillnad mellan sug- och trycksida: Stäng av maskinen i åtminstone 15 minuter. ð Oljan kan då rinna från oljeavskiljarens övre kammare ner i den nedre kammaren. 6.2 Att forsla kondenserbara ångor Vattenånga i gasflödet tolereras inom vissa gränser. Att forsla andra ångor måste överenskommas med Busch. Om man avser forsla kondenserbara ångor: Se till att gasballastventilen (tillval) är öppen. Före processen: Värm upp maskinen under ungefär en halvtimme. Efter processen: Kör maskinen i ungefär en halvtimme till _RA F_-_IM_sv 11 / 24

12 7 Underhåll 7 Underhåll VARNING Maskiner förorenade med farligt ämne. Risk för förgiftning! Risk för infektion! Om maskinen är förorenad med farligt ämne: Bär lämplig personlig skyddsutrustning. Het yta. FÖRSIKTIGHET Risk för brännskador! Låt maskinen svalna innan någon aktivitet som kräver att man rör vid maskinen utförs. NOTERA Användning av olämpliga rengöringsmetoder. Risk vid borttagning av säkerhetsdekaler och skyddsfärg! Använd endast godkända lösningsmedel för rengöring av maskinen. NOTERA Bristande underhåll av maskinen. Risk för förtida haveri! Effektivitetsförlust! Utför underhåll enligt angivna intervall eller beställ service från din Buschrepresentant. Stäng av maskinen och lås den för att förhindra oavsiktlig start. Ventilera anslutna ledningar med atmosfärtryck. Om det behövs: Koppla loss alla anslutningar. 7.1 Underhållsschema Underhållsintervallen beror till stor del på enskilda driftförhållanden. De intervall som anges nedan ska anses som startvärden som kan förkortas eller förlängas efter behov. Särskilt krävande driftförhållanden, såsom höga dammkoncentrationer i omgivning eller processgas, andra föroreningar eller inträngande processmaterial kan nödvändiggöra signifikant förkortade underhållsintervall. Underhållsarbete Intervall Kontrollera oljenivån, se Oljenivåinspektion [ 13]. Normala tillämpningar Dagligen Svåra tillämpningar 12 / _RA F_-_IM_sv

13 Underhåll 7 Kontrollera maskinen avseende oljeläckage om läckage upptäcks ska maskinen repareras (kontakta Busch). Om inloppsfilter finns monterat: Kontrollera inloppsfiltrets kassett, byt ut om så behövs. Byt olja*, oljefilter (OF) och utloppsfilter (EF). Rengör maskinen från damm och smuts. Om gasballastventil (GB) finns monterad: Rengör gasballastventilens filter. Om maskinen är försedd med en värmeväxlare för luft-olja (AHE): Kontrollera och/eller rengör värmeväxlaren för luft-olja. Kontakta Busch för inspektion. Ge maskinen en översyn vid behov. En gång i månaden Som mest efter 4000 timmar eller senast efter 1 år Var 6:e månad Vart 5:e år Som mest efter 2000 timmar eller senast efter 6 månader * Serviceintervall för syntetisk olja, kortare intervall vid användning av mineralolja, kontakta Busch service 7.2 Oljenivåinspektion Stäng av maskinen. Vänta i en minut efter att motorn har stoppat innan du kontrollerar oljenivån genom synglaset för oljenivån (OSG). MAX MIN MAX MIN MAX MIN Fyll på om så behövs, se Oljepåfyllning [ 9] _RA F_-_IM_sv 13 / 24

14 7 Underhåll 7.3 Byte av olja och oljefilter 2 1 1x o-ring, artikelnr.: Avtappningskärl Busch originalreservdelar 1x oljefilter (OF) artikelnr: NEW 1 2 USED USED Oljefilternyckel 14 / _RA F_-_IM_sv

15 Underhåll 7 Oljetyp och oljemängd, se Tekniska data [ 20] och Olja [ 21]. 2 Bu sch Oi l 1 1x o-ring, artikelnr.: MAX MIN Kontrollera oljenivån 7.4 Byte av utloppsfilter 10 mm nyckel RA 0025/0040 F: 1x utblåsningsfilter (EF) RA 0063/0100 F: 2x utblåsningsfilter (EF) _RA F_-_IM_sv 15 / 24

16 8 Översyn 10 mm nyckel O-ring Busch originalreservdelar RA 0025/0040 F: 1x utblåsningsfilter (EF) RA 0063/0100 F: 2x utblåsningsfilter (EF) artikelnr: RA 0025/0040 F: 1x packning RA 0063/0100 F: 2x packning artikelnr.: Översyn NOTERA Oriktig montering. Risk för förtida haveri! Effektivitetsförlust! Vi rekommenderar varmt att all isärtagning av maskinen utöver vad som anges i denna bruksanvisning ska utföras av Busch. VARNING Maskiner förorenade med farligt ämne. Risk för förgiftning! Risk för infektion! Om maskinen är förorenad med farligt ämne: Bär lämplig personlig skyddsutrustning. I det fall maskinen använts för att forsla gas som förorenats med främmande hälsofarliga ämnen: Sanera maskinen så gott som möjligt och uppge typ och grad av förorening i en "Föroreningsdeklaration". Busch tar bara emot maskiner som har en fullständigt ifylld, juridiskt bindande, underskriven "Declaration of Contamination". (Blankett finns för nedladdning på 16 / _RA F_-_IM_sv

17 Ta ur drift 9 9 Ta ur drift 10 Reservdelar Stäng av maskinen och lås den för att förhindra oavsiktlig start. Ventilera anslutna ledningar med atmosfärtryck. Koppla loss alla anslutningar. I fall att maskinen ska förvaras: Se Förvaring [ 7]. 9.1 Isärtagning och återvinning Töm ur oljan. Ta bort utloppsfiltren. Ta bort oljefiltret. Skilj särskilt avfall från maskinen. Återvinn särskilt avfall enligt tillämpliga föreskrifter. Återvinn maskinen som metallskrot. NOTERA Användning av andra än Busch originalreservdelar. Risk för förtida haveri! Effektivitetsförlust! Användning av enbart Busch originalreservdelar och förbrukningsmaterial rekommenderas för att maskinen ska fungera korrekta och för att garantianspråk ska godtas. Reservdelssats Beskrivning Artikelnr. Underhållssats (RA 0025/0040 F) Underhållssats (RA 0063/0100 F) Om andra delar behövs: Innehåller alla nödvändiga delar för underhåll Innehåller alla nödvändiga delar för underhåll Kontakta din Buschrepresentant för att få en komplett reservdelsförteckning _RA F_-_IM_sv 17 / 24

18 11 Felsökning 11 Felsökning FARA Strömförande kablar. Risk för elektrisk stöt. Elektriska installationsarbeten får bara utföras av behörig elektriker. FÖRSIKTIGHET Het yta. Risk för brännskador! Låt maskinen svalna innan någon aktivitet som kräver att man rör vid maskinen utförs. FV EF IS GB CPL OF Problem Möjlig felorsak Åtgärd Maskinen startar inte. Maskinen når inte normalt tryck vid suganslutningen. Motorn är inte ansluten till rätt spänning. Motorn är trasig. Kopplingen (CPL) är trasig. Oljenivån är för låg. Ingångssilen (IS) är delvis igensatt. Inloppets filterinsats (tillval) är delvis igensatt. Inre delar är slitna eller skadade. Kontrollera matningsspänningen. Byt ut motorn. Byt ut kopplingen (CPL). Fyll på olja. Rengör ingångssilen (IS). Byt ut inloppets filterinsats. Reparera maskinen (kontakta din Buschrepresentant). 18 / _RA F_-_IM_sv

19 Felsökning 11 Maskinen bullrar väldigt mycket. Sliten koppling (CPL). Lamellerna har fastnat. Trasiga lager. Byt ut kopplingen (CPL). Reparera maskinen (kontakta din Buschrepresentant). Reparera maskinen (kontakta din Buschrepresentant). Maskinen blir för varm. Otillräcklig kylning. Ta bort damm och smuts från maskinen. Maskinen ryker eller släpper ut oljedroppar genom gasutloppet. Oljan är svart Oljan är emulgerad. Omgivningstemperaturen är för hög. Oljenivån är för låg. Utblåsningsfiltren (EF) är delvis igensatta. Utblåsningsfiltren (EF) är delvis igensatta. Ett utblåsningsfilter (EF) med o-ring är inte korrekt monterat. Flottörventilen (FV) fungerar inte korrekt. Version med returventil för olja: Maskinen kör i mer än 10 timmar utan avbrott. Intervallen för oljebyte är för långa. Inloppsfiltret (tillval) är trasigt. Maskinen blir för varm. Maskinen suger in vätskor eller betydande mängder ånga. Kontrollera kylfläkten. Följ tillåten omgivningstemperatur. Fyll på olja. Byt ut utblåsningsfiltren (EF). Byt ut utblåsningsfiltren (EF). Se till att utblåsningsfilter (EF) och o-ringar är korrekt positionerade. Kontrollera om flottörventil och oljeledning är igensatta. Ta bort proppen. Stäng av maskinen regelbundet under korta stunder (se Version med returventil för olja [ 11]). Töm maskinen (kontakta din Buschrepresentant). Byt ut inloppsfiltret. Se probelmbeskrivning "Maskinen blir för varm". Töm maskinen (kontakta din Buschrepresentant). Rengör gasballastventilens filter (GB). Ändra driftläget (se Att forsla kondenserbara ångor [ 11]). Kontakta din Buschrepresentant för att få hjälp med problem som inte omnämns i felsökningsdiagrammet _RA F_-_IM_sv 19 / 24

20 12 Tekniska data 12 Tekniska data Nominell sugkapacitet (50Hz / 60Hz) Sluttryck (utan gasballastventil) Sluttryck (med gasballastventil) Nominell motorhastighet (50Hz / 60Hz) Nominell motoreffekt (50Hz / 60Hz) Energiförbrukning vid 100 mbar (50Hz / 60Hz) Energiförbrukning vid sluttryck (50Hz / 60Hz) Ljudtrycksnivå (EN ISO 2151) (50Hz / 60Hz) Maximalt tillåten vattenånga (med gasballastventil) Kapacitet för vattenånga (med gasballastventil) Drifttemperatur (50Hz / 60Hz) RA 0025 F RA 0040 F RA 0063 F RA 0100 F m³/h 25 / / / / 120 hpa (mbar) abs. hpa (mbar) abs. 0,1 0,5 Se märkplåt (NP) 0,5 1,5 min / 1800 kw 1,0 / 1,2 1,4 / 1,7 2,0 / 2,4 2,7 / 3,4 kwh 0,8 / 0,9 1,1 / 1,2 1,3 / 1,5 1,9 / 2,4 kwh 0,5 / 0,6 0,6 / 0,7 0,7 / 0,8 1,2 / 1,5 db(a) 60 / / / / 68 hpa (mbar) 40 kg/h 0,9 1,1 1,8 2,8 C 80 / / / / 93 Omgivningstemperatur C Se Olja [ 21] Omgivningstryck Atmosfärstryck Mängd olja l 1,0 2,0 Vikt (ca) kg / _RA F_-_IM_sv

21 Olja Olja VM 032 VM 068 VM 100 VE 101 ISO-VG Oljetyp Mineralolja Syntetisk olja Omgivningstemperatur [ C] 0 till 10 5 till till till 40 Artikelnummer 1 L förpackning Artikelnummer 5 L förpackning Anmärkning Standardolja för icke krävande tillämpningar För termiskt och kemiskt krävande tillämpningar VMH 100 VSL 032 VSL 068 VSL 100 ISO-VG Oljetyp Mineralolja Syntetisk olja Omgivningstemperatur [ C] 12 till 30-5 till 10 5 till till 40 Artikelnummer 1 L förpackning Artikelnummer 5 L förpackning Anmärkning För kritiska sluttryckstillämpni ngar Se märkplåten (NP) för att ta reda på vilken olja som maskinen har fyllts med. Livsmedelstillämpningar (H1) _RA F_-_IM_sv 21 / 24

22 14 EU-försäkran om överensstämmelse 14 EU-försäkran om överensstämmelse Denna försäkran om överensstämmelse och CE-märket som är fäst på märkplåten gäller för maskinen inom Busch:s leveransomfattning. Denna försäkran om överensstämmelse har utfärdats under tillverkarens ansvar. Om denna maskin ska byggas in i något överordnat maskineri måste tillverkaren av det överordnade maskineriet (som kan vara det företag som sköter driften) genomföra bedömningsprocessen om överensstämmelse för det överordnade maskineriet eller anläggningen, utfärda försäkran om överensstämmelse för det och märka det med CE-märket. Tillverkaren Busch Produktions GmbH Schauinslandstr. 1 DE Maulburg deklarerar att maskinerna: R 5 RA 0025 F; RA 0040 F; RA 0063 F; RA 0100 F har tillverkats i enlighet med EU-direktiven: Maskindirektivet 2006/42/EG EMC-direktivet 2014/30/EU RoHS 2-direktivet 2011/65/EU, vilket begränsar användning av vissa farliga ämnen i elektrisk och elektronisk utrustning samt följande standarder. Standard EN ISO 12100:2010 EN ISO 13857:2008 EN :2010 EN : A1:2009 EN ISO 2151:2008 EN :2006 EN :2005 EN : A1:2011 EN ISO :2015 (1) Standardens rubrik Maskinsäkerhet Allmänna konstruktionsprinciper Maskinsäkerhet Skyddsavstånd för att hindra att armar och ben når in i riskområden Kompressorer och vakuumpumpar Säkerhetskrav del 1 och del 2 Akustik Kompressorer och vacuumpumpar Mätning av buller Teknisk metod (Grad 2) Maskinsäkerhet Maskiners elutrustning Del 1: Allmänna fordringar Elektromagnetisk kompatibilitet (EMC) Generella fordringar. Immunitet hos utrustning i industrimiljö. Elektromagnetisk kompatibilitet (EMC) Generella fordringar. Emission från utrustning i industrimiljö Maskinsäkerhet - Säkerhetsrelaterade delar av styrsystem - Del 1: Allmänna konstruktionsprinciper Person med behörighet att sammanställa den tekniska filen: Gerd Rohweder Busch Dienste GmbH Schauinslandstr. 1 DE Maulburg Maulburg, Martin Gutmann, Direktör (1) Om det finns inbyggda styrsystem. 22 / _RA F_-_IM_sv

23 Note

24 Busch Vacuum Pumps and Systems All over the World in Industry Argentina Australia Austria Belgium Brazil Canada Chile China Colombia Czech Republic Denmark Finland France Germany Hungary India Ireland Israel Italy Japan Korea Malaysia Mexico Netherlands New Zealand Norway Peru Poland Portugal Russia Singapore South Africa Spain Sweden Switzerland Taiwan Thailand Turkey United Arab Emirates United Kingdom USA /-_sv / Busch Produktions GmbH
