1 Driftsinstruktioner Seco Vakuumpumpar med roterande lameller och torr drift SV 1010 C, SV 1016 C, SV 1025 C, SV 1040 C SD 1010 C, SD 1016 C, SD 1025 C, SD 1040 C DC 0025 C, DC 0040 C Busch Vyroba CZ s.r.o. Svárovská 620, CZ , Liberec 11 Republiken Tjeckien /-0003_sv / Översättning av driftsinstruktioner i original / Med förbehåll för ändringar

2 Innehållsförteckning Innehållsförteckning 1 Säkerhet Produktbeskrivning Driftprincip Tillämpning Standardtillbehör Vakuumregleringsventil Tryckregleringsventil Extra tillbehör Backventil Inloppsfilter Slangnippel Transport Förvaring Installation Installationsförutsättningar Ansluta ledningar och rör Suganslutning Utloppsanslutning Elektrisk anslutning Kopplingsdiagram för enfasmotor Kopplingsdiagram för trefasmotor Driftsättning Underhåll Underhållsschema Byt lameller och inre filter Underhåll av utloppsventil (endast SV-version) Översyn Ta ur drift Isärtagning och återvinning Reservdelar Översikt Tillgängliga satser Felsökning Tekniska data EU-försäkran om överensstämmelse / _SV_SD_DC C_-0003_IM_sv

3 Säkerhet 1 1 Säkerhet Innan man hanterar maskinen bör man läsa och förstå denna bruksanvisning. Kontakta din Busch-representant om något behöver förtydligas. Läs noggrant före användning och förvara för framtida behov. Denna bruksanvisning är giltig så länge kunden inte förändrar produkten på något sätt. Maskinen är avsedd för industriellt bruk. Den får bara hanteras av tekniskt utbildad personal. Bär alltid lämplig personlig skyddsutrustning i enlighet med lokala föreskrifter. Maskinen har utvecklats och tillverkats enligt förstklassiga metoder. Trots detta kan risker förekomma. Denna bruksanvisning uppmärksammar potentiella faror där så behövs. Säkerhetsanvisningar och varningar är märkta med ett av nyckelorden FARA, VARING, FÖRSIKTIGHET, NOTERA och ANM på följande sätt: FARA... markerar en överhängande fara som kommer att orsaka dödsfall eller allvarliga personskador om den inte förhindras. VARNING... markerar en potentiell fara som kan orsaka dödsfall eller allvarliga personskador. FÖRSIKTIGHET... markerar en potentiell fara som kan orsaka smärre personskador. NOTERA... markerar en potentiell fara som kan orsaka egendomsskador. ANM... markerar nyttiga tips och rekommendationer, liksom upplysningar för effektiv och bekymmersfri drift _SV_SD_DC C_-0003_IM_sv 3 / 24

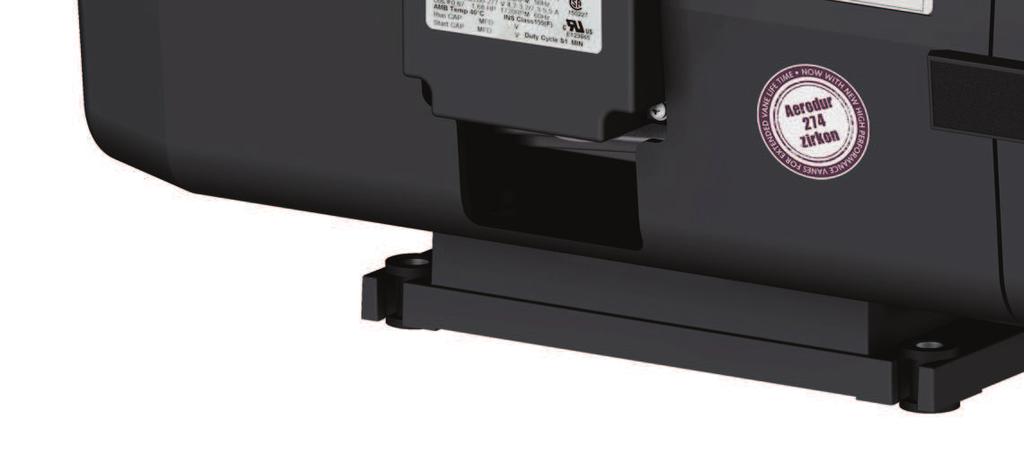

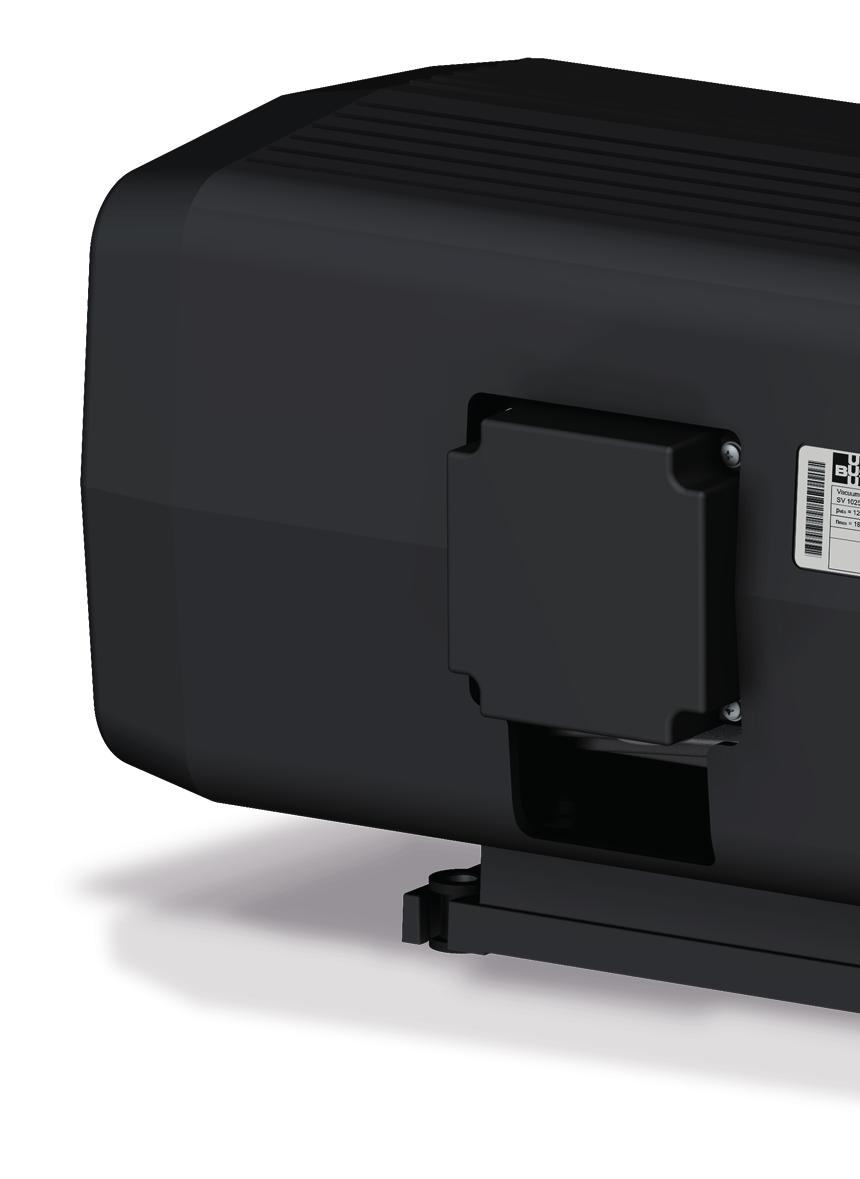

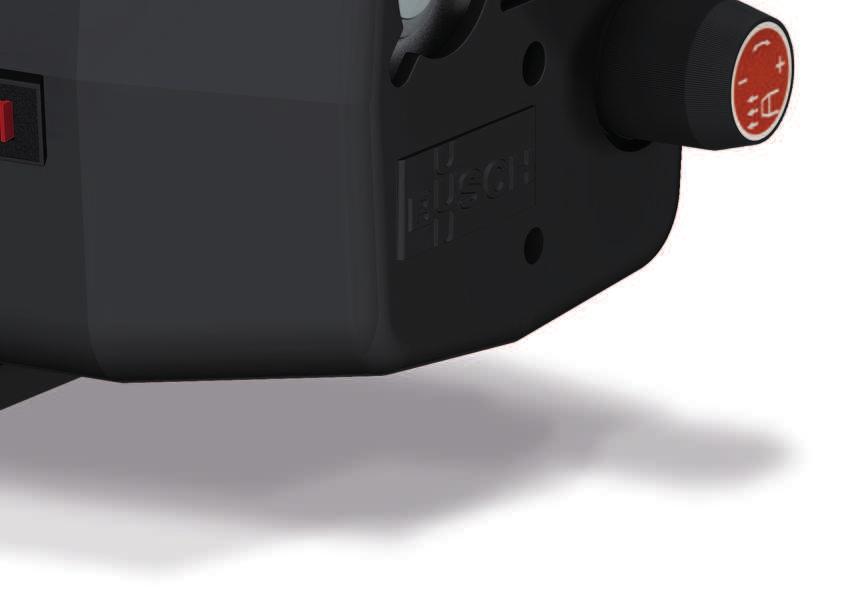

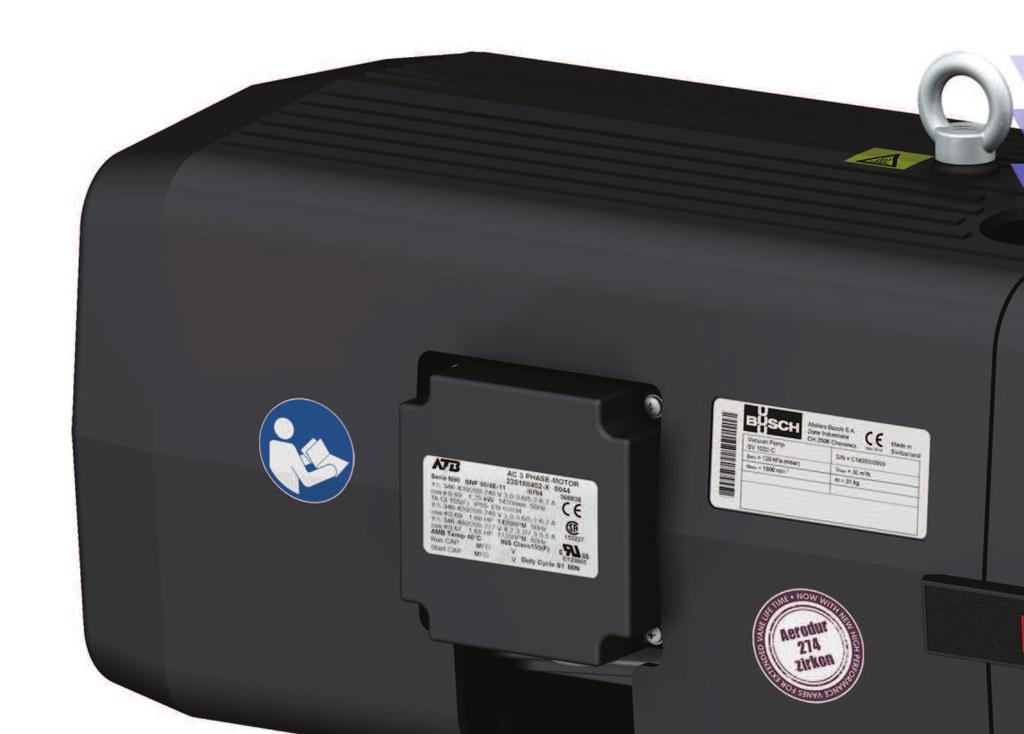

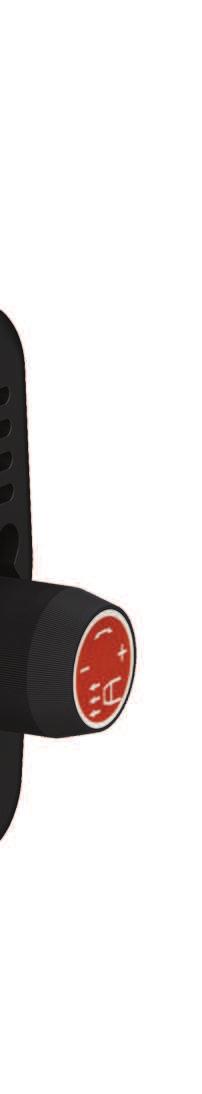

4 2 Produktbeskrivning 2 Produktbeskrivning SD-serien (tryck) MTB NP EB IN OUT VA DA RF IIF IDF endast på SD och DC PRV standard på SD SV-serien (vakuum) DC-serien (vakuum/tryck) IN VRV tillval på SV DV/OUT endast på SV OUT IN VRV standard på DC PRV standard på DC IN Suganslutning MTB Motorns kopplingsbox OUT Utloppsanslutning DA Riktningspil VA Lamell NP Märkplåt IIF Inre inloppsfilter VRV Vakuumregleringsventil IDF Inre utloppsfilter PRV Tryckregleringsventil EB Lyftögla DV Utloppsventil RF Radialfläkt ANM Teknisk term. När termen "maskinen" används i denna bruksanvisning avses "vakuumpumpen" eller "kompressorn". 4 / _SV_SD_DC C_-0003_IM_sv

5 Produktbeskrivning Driftprincip Maskinen fungerar enligt principen för lamellvakuumpumpar. Kompressionen sker utan någon som helst smörjning. NOTERA Smörj torrkörande maskin (processkammare). Risk för maskinskada! Smörj inte processkammaren i maskinen med olja eller fett. 2.2 Tillämpning Att forsla andra media medför ökad termisk och/eller mekanisk belastning på maskinen och får bara utföras efter konsultation med Busch. Maskinen klarar av att upprätthålla ultimat tryck, se Tekniska data [ 21]. Maskinen lämpar sig för kontinuerlig drift. För tillåtna miljöförhållanden, se Tekniska data [ 21]. 2.3 Standardtillbehör Vakuumregleringsventil Vakuumregleringsventilen (VRV) kontrollerar inloppstrycket när maskinen används för vakuumarbeten (standard för DC-serien, tillval för SV-serien och otillgängligt för SDserien) Tryckregleringsventil Tryckregleringsventilen (PRV) kontrollerar trycket när maskinen används för övertrycksarbeten (standard för SD- och DC-serien, inte tillgängligt för SV-serien) _SV_SD_DC C_-0003_IM_sv 5 / 24

6 3 Transport 3 Transport 2.4 Extra tillbehör Backventil En backventil, som monterats på antingen inlopps- eller utloppsledningen, skyddar systemet mot inflöde av luft eller trycksänkning, om maskinen av någon anledning skulle stanna. Montering av backventil rekommenderas om ledningar på över fem meter används Inloppsfilter För att skydda maskinen mot damm och andra fasta ämnen i processgasen. Inloppsfilter finns tillgängliga med papper eller polyester Slangnippel En slangnippel kan, beroende på vilken variant det är, monteras på inlopps- och/eller utloppsledningen. Detta möjliggör enkel anslutning till maskinen med en flexibel slang. VARNING Hängande last. Risk för allvarlig personskada! Gå, stå eller arbeta inte under hängande last. Maskinens vikt: se tekniska data eller märkplåt (NP) Kontrollera maskinen avseende transportskador. Ifall att maskinen är fastbultad på en bottenplatta: Ta bort bultarna. 6 / _SV_SD_DC C_-0003_IM_sv

7 Förvaring 4 4 Förvaring 5 Installation Försegla alla öppningar med tejp eller återanvänd medföljande pluggar. Om förvaring i mer än tre månader planeras: Slå in maskinen i rosthämmande folie. Förvara maskinen inomhus, torrt, dammfritt och om möjligt i sin originalförpackning, företrädelsevis i temperatur mellan 0 och 40 C. 5.1 Installationsförutsättningar ~10 cm ~10 cm ~10 cm ~10 cm Rekommendation för kabinettutformning? Fråga en Busch-representant Se till att omgivningsförhållandena överensstämmer med data som anges i Tekniska data [ 21]. Se till att miljöförhållandena överensstämmer med motorns skyddsklass. Se till att installationsutrymmet eller -stället är såpass ventilerat att maskinen får tillräcklig kylning. Se till att intag och utlopp för kylning inte är täckta eller blockerade och att kylluftsflödet inte påverkas negativt på något annat sätt. Se till att det finns tillräckligt med utrymme för underhållsarbete. Se till att alla medföljande täckplåtar, skydd, huvar etc. är monterade _SV_SD_DC C_-0003_IM_sv 7 / 24

8 5 Installation 5.2 Ansluta ledningar och rör Ta bort alla skyddslock innan installationen. Se till att anslutande ledningar inte sitter i spänn i maskinens anslutningar, använd böjliga kopplingar om de behövs. Se till att ledningsdimensionen längs ledningens hela längd är åtminstone så grov som anslutningarna till maskinen. Om de anslutande ledningarna är mycket långa rekommenderas att använda grövre ledningar för att undvika effektivitetsförluster. Rådfråga din Busch-representant Suganslutning NOTERA Inträngande främmande föremål eller vätskor. Risk för maskinskada! Ifall att inloppsgasen innehåller damm eller andra främmande fasta partiklar: Installera ett passande filter (5 mikron eller mindre) uppströms i maskinen. Kopplingsstorlek: G1/2 för SV/SD C G3/4 för SV/SD C och DC C Andra anslutningsdimensioner kan gälla, beroende på varje specifik order Utloppsanslutning Kopplingsstorlek: G1/2 för SD C G3/4 för SD C och DC C Ingen dimension för SV C utloppsventil (DV) Andra anslutningsdimensioner kan gälla, beroende på varje specifik order. Se till att utloppsgasen kan flöda utan hinder. Stäng inte av eller stryp utloppsledningen. 5.3 Elektrisk anslutning FARA Strömförande kablar. Risk för elektrisk stöt. Elektriska installationsarbeten får bara utföras av behörig elektriker. Se till att motorns strömförsörjning stämmer överens med vad som anges på motorns märkplåt. Montera överlastskydd för motorn i enlighet med EN Se till att maskinens drift inte påverkas av elektriska eller elektromagnetiska störningar från elnätet. Rådfråga Busch om så behövs. Anslut skyddsjord. Anslut motorn elektriskt. 8 / _SV_SD_DC C_-0003_IM_sv

9 Installation 5 NOTERA Felaktig anslutning. Risk för motorskada! Kopplingsscheman nedan är typfall. Se kopplingsboxens insida för instruktioner/ kopplingsscheman för motoranslutning Kopplingsdiagram för enfasmotor L N Kopplingsdiagram för trefasmotor Deltakoppling (låg spänning): Stjärnkoppling (hög spänning): NOTERA Felaktig rotationsriktning. Risk för maskinskada! Drift med fel rotationsriktning kan förstöra maskinen på kort tid! Se till att maskinen roterar i rätt riktning före start. Avsedd rotationsriktning framgår av pilen (påklistrad eller gjuten). Slå på motorströmmen ett ögonblick. Se på motorns fläkthjul och fastställ dess rotationsriktning alldeles innan fläkthjulet stannar. Om man måste byta rotationsriktning: Koppla om två av motorns anslutningskablar _SV_SD_DC C_-0003_IM_sv 9 / 24

10 6 Driftsättning 6 Driftsättning NOTERA Smörj torrkörande maskin (processkammare). Risk för maskinskada! Smörj inte processkammaren i maskinen med olja eller fett. FÖRSIKTIGHET Under drift kan maskinens yta nå en temperatur över 70 C. Risk för brännskador! Undvik att vidröra maskinen under och omedelbart efter drift. FÖRSIKTIGHET Buller när maskinen är i drift. Risk för hörselskador! Om människor uppehåller sig i närheten av en icke-ljudisolerad maskin under längre tidsperioder: Se till att de använder hörselskydd. Se till att förutsättningarna för installation (se Installationsförutsättningar [ 7]) är uppfyllda. Slå på maskinen. Se till att maximalt tillåtet antal starter inte överskrider 12 starter per timme. Se till att driftsförhållandena är uppfyllda (se Tekniska data [ 21]). Så snart maskinen körs under normala driftförhållanden: Mät motorströmmen och notera den som referens för framtida underhålls- och felsökningsarbeten. 10 / _SV_SD_DC C_-0003_IM_sv

11 Underhåll 7 7 Underhåll VARNING Maskiner förorenade med farligt ämne. Risk för förgiftning! Risk för infektion! Om maskinen är förorenad med farligt ämne: Bär lämplig personlig skyddsutrustning. Het yta. FÖRSIKTIGHET Risk för brännskador! Låt maskinen svalna innan någon aktivitet som kräver att man rör vid maskinen utförs. Stäng av maskinen och lås den för att förhindra oavsiktlig start. Ventilera anslutna ledningar med atmosfärtryck. Om det behövs: Koppla loss alla anslutningar. 7.1 Underhållsschema Underhållsintervallen beror till stor del på enskilda driftförhållanden. De intervall som anges nedan ska anses som startvärden som kan förkortas eller förlängas efter behov. Särskilt krävande driftförhållanden, såsom höga dammkoncentrationer i omgivning eller processgas, andra föroreningar eller inträngande processmaterial kan nödvändiggöra signifikant förkortade underhållsintervall. Intervall Underhållsarbete En gång i månaden Efter tim., men minst en gång om året Rengör maskinen från damm och smuts. Om inloppsfilter finns monterat: Kontrollera inloppsfiltrets kassett och byt ut om så krävs. Kontrollera lamellerna (VA) och byt ut dem om så krävs. Byt ut de inre filtren (IIF/IDF) Byt ut utloppsventilens (DV) filtbricka (FW) (endast på SV-serien) _SV_SD_DC C_-0003_IM_sv 11 / 24

12 7 Underhåll 7.2 Byt lameller och inre filter x 3 endast på SD- och DC-serien 1 endast på DC-serien 2 3x 5 mm insexnyckel 12 / _SV_SD_DC C_-0003_IM_sv

13 Underhåll 7 Kontrollera lamellhöjd 4 H SV/SD C: H > 27 mm SV/SD C och DC C: H > 33 mm SV/SD C: H 27 mm 1 3 SV/SD C och DC C: H 33 mm 2 4x 5 mm insexnyckel 4 3 4x Originalreservdelar från Busch 7x lamell (VA) 5 mm insexnyckel _SV_SD_DC C_-0003_IM_sv 13 / 24

14 7 Underhåll 3 1x platt packning (FG) 2 3x kopparbricka (COW) 3x 5 mm insexnyckel 1 1x inre inloppsfilter (IIF) 1x inre utloppsfilter (IDF) endast på SD- och DC-serien 1x sekundärt inre inloppsfilter (IIF2) endast på DC-serien 1 3 2x 2 14 / _SV_SD_DC C_-0003_IM_sv

15 Underhåll Underhåll av utloppsventil (endast SV-version) mm nyckel 2 9 mm nyckel 1 4 1x filtbricka (FW) 3 2 L L = 10 mm 9 mm nyckel 10 mm nyckel _SV_SD_DC C_-0003_IM_sv 15 / 24

16 8 Översyn 8 Översyn 9 Ta ur drift NOTERA Oriktig montering. Risk för förtida haveri! Effektivitetsförlust! Vi rekommenderar varmt att all isärtagning av maskinen utöver vad som anges i denna bruksanvisning ska utföras av Busch. VARNING Maskiner förorenade med farligt ämne. Risk för förgiftning! Risk för infektion! Om maskinen är förorenad med farligt ämne: Bär lämplig personlig skyddsutrustning. I det fall maskinen använts för att forsla gas som förorenats med främmande hälsofarliga ämnen: Sanera maskinen så gott som möjligt och uppge typ och grad av förorening i en "Föroreningsdeklaration". Busch tar bara emot maskiner som har en fullständigt ifylld, juridiskt bindande, underskriven "Declaration of Contamination". (Blankett finns för nedladdning på Stäng av maskinen och lås den för att förhindra oavsiktlig start. Ventilera anslutna ledningar med atmosfärtryck. Koppla loss alla anslutningar. I fall att maskinen ska förvaras: Se Förvaring [ 7]. 9.1 Isärtagning och återvinning Skilj särskilt avfall från maskinen. Återvinn särskilt avfall enligt tillämpliga föreskrifter. Återvinn maskinen som metallskrot. 16 / _SV_SD_DC C_-0003_IM_sv

17 Reservdelar Reservdelar 10.1 Översikt SR COW IIF IIF2 IDF FG FW VA COW Kopparbricka FG Platt packning FW Filtbricka IDF Inre utloppsfilter IIF Inre inloppsfilter IIF2 Sekundärt inre inloppsfilter SR Tätningsring VA Lamell Se följande tabell (Tillgängliga satser [ 18]) för att ta reda på vilket satsinnehåll som behövs för produktkonfigureringen _SV_SD_DC C_-0003_IM_sv 17 / 24

18 10 Reservdelar 10.2 Tillgängliga satser Reservdelssats Beskrivning Artikelnr. Servicesats (SV 1010 C) Servicesats (SD 1010 C) Servicesats (SV 1016 C) Servicesats (SD 1016 C) Servicesats (SV 1025 C) Servicesats (SD 1025 C) Servicesats (DC 0025 C) Servicesats (SV 1040 C) Servicesats (SD 1040 C) Servicesats (DC 0040 C) Om andra delar behövs: Innehåller: 3 x (COW)/1 x (FG)/1 x (FW)/1 x (IIF)/7 x (VA) Innehåller: 3 x (COW)/1 x (FG)/1 x (IDF)/1 x (IIF)/1 x (SR)/7 x (VA) Innehåller: 3 x (COW)/1 x (FG)/1 x (FW)/1 x (IIF)/7 x (VA) Innehåller: 3 x (COW)/1 x (FG)/1 x (IDF)/1 x (IIF)/1 x (SR)/7 x (VA) Innehåller: 3 x (COW)/1 x (FG)/1 x (FW)/1 x (IIF)/7 x (VA) Innehåller: 3 x (COW)/1 x (FG)/1 x (IDF)/1 x (IIF)/1 x (SR)/7 x (VA) Innehåller: x (COW)/1 x (FG)/1 x (IDF)/1 x (IIF)/1 x (IIF2)/2 x (SR)/7 x (VA) Innehåller: 3 x (COW)/1 x (FG)/1 x (FW)/1 x (IIF)/7 x (VA) Innehåller: 3 x (COW)/1 x (FG)/1 x (IDF)/1 x (IIF)/1 x (SR)/7 x (VA) Innehåller: x (COW)/1 x (FG)/1 x (IDF)/1 x (IIF)/1 x (IIF2)/2 x (SR)/7 x (VA) Kontakta din Buschrepresentant för att få en komplett reservdelsförteckning. 18 / _SV_SD_DC C_-0003_IM_sv

19 Felsökning Felsökning FARA Strömförande kablar. Risk för elektrisk stöt. Elektriska installationsarbeten får bara utföras av behörig elektriker. FÖRSIKTIGHET Het yta. Risk för brännskador! Låt maskinen svalna innan någon aktivitet som kräver att man rör vid maskinen utförs. endast på DCendast på SD och DC tillval på SV endast på SV standard på SD och DC VA IIF IIF2 IDF VRV DV DRV Problem Möjlig felorsak Åtgärd Maskinen startar inte. Maskinen når inte normalt tryck. Maskinen bullrar väldigt mycket. Motorn är inte ansluten till rätt spänning. Motorn är trasig. Inloppsfiltren (IIF, IDF) är delvis tilltäppta. Inloppets filterkassett (tillval) är delvis tilltäppt. En av regleringsventilerna (VRV, PRV) har fastnat i öppet läge Lameller som har fastnat. Lamellerna (VA) är utslitna Utloppsventilens (DV) filtbricka är delvis tilltäppt (endast SV-version). Maskinen körs i fel riktning Trasiga lager. Kontrollera strömförsörjningen. Reparera maskinen (kontakta Busch). Byt ut filterkassetten. Byt ut inloppets filterkassett. Demontera, rengör, kontrollera och återmontera regleringsventilen (kontakta Busch). Frigör eller byt ut lamellerna. Byt ut lamellerna. Demontera utloppsventilen och byt ur filtbrickan. Kontrollera rotationsriktningen. Reparera maskinen (kontakta Busch) _SV_SD_DC C_-0003_IM_sv 19 / 24

20 11 Felsökning Maskinen blir för varm. Otillräcklig kylning. Ta bort damm och smuts från maskinen. Omgivningstemperaturen är för hög. Inloppsfiltren (IIF, IDF) är delvis tilltäppta. Inloppsfiltret (tillval) är delvis tilltäppt. Följ tillåten omgivningstemperatur. Byt ut filterkassetten. Byt ut filterkassetten. Kontakta din Buschrepresentant för att få hjälp med problem som inte omnämns i felsökningsdiagrammet. 20 / _SV_SD_DC C_-0003_IM_sv

21 Tekniska data Tekniska data Nominell sugkapacitet (50Hz / 60Hz) SV 1010 C SV 1016 C SV 1025 C SV 1040 C m³/h 10 / / / / 48 Sluttryck hpa (mbar) abs Nominell motoreffekt (50Hz / 60Hz) Nominell motorhastighet (50Hz / 60Hz) Ljudtrycksnivå (EN ISO 2151) (50Hz / 60Hz) kw 0.37 / / / / 1.25 min / 1800 Omgivningstemperatur C 0 40 Omgivningstryck db(a) 60 / / / / 70 Atmosfärstryck Vikt (ca) kg Nominell sugkapacitet (50Hz / 60Hz) SD 1010 C SD 1016 C SD 1025 C SD 1040 C m³/h 10 / / / / 48 Övertryck hpa (mbar) abs (2000)* Nominell motoreffekt (50Hz / 60Hz) Nominell motorhastighet (50Hz / 60Hz) Ljudtrycksnivå (EN ISO 2151) (50Hz / 60Hz) kw 0.37 / / / / 1.25 min / 1800 Omgivningstemperatur C 0 40 Omgivningstryck db(a) 60 / / / / 70 Atmosfärstryck Vikt (ca) kg * Specifik SD-version, 1 bar (g) Nominell sugkapacitet (50Hz / 60Hz) Sluttryck hpa (mbar) abs. 400 DC 0025 Övertryck hpa (mbar) abs Nominell motoreffekt (50Hz / 60Hz) Nominell motorhastighet (50Hz / 60Hz) Ljudtrycksnivå (EN ISO 2151) (50Hz / 60Hz) DC 0040 C m³/h 25 / / 48 kw 1.1 / / 1.5 min / 1800 Omgivningstemperatur C Omgivningstryck db(a) 66 / / 68 Atmosfärstryck Vikt (ca) kg _SV_SD_DC C_-0003_IM_sv 21 / 24

22 13 EU-försäkran om överensstämmelse 13 EU-försäkran om överensstämmelse Denna försäkran om överensstämmelse och CE-märket som är fäst på märkplåten gäller för maskinen inom Busch:s leveransomfattning. Denna försäkran om överensstämmelse har utfärdats under tillverkarens ansvar. Om denna maskin ska byggas in i något överordnat maskineri måste tillverkaren av det överordnade maskineriet (som kan vara det företag som sköter driften) genomföra bedömningsprocessen om överensstämmelse för det överordnade maskineriet eller anläggningen, utfärda försäkran om överensstämmelse för det och märka det med CE-märket. Tillverkaren Busch Výroba CZ s.r.o. Svárovská 620 CZ , Liberec 11 deklarerar att maskinerna: Seco SV C; SD C; DC C med serienummer från V1801 till V1952 har tillverkats i enlighet med EU-direktiven: Maskindirektivet 2006/42/EG EMC-direktivet 2014/30/EU RoHS 2-direktivet 2011/65/EU, vilket begränsar användning av vissa farliga ämnen i elektrisk och elektronisk utrustning samt följande standarder. Standard EN ISO 12100:2010 EN ISO 13857:2008 EN :2010 EN : A1:2009 EN ISO 2151:2008 EN :2006 EN :2005 EN : A1:2011 EN ISO :2015 (1) Standardens rubrik Maskinsäkerhet Allmänna konstruktionsprinciper Maskinsäkerhet Skyddsavstånd för att hindra att armar och ben når in i riskområden Kompressorer och vakuumpumpar Säkerhetskrav del 1 och del 2 Akustik Kompressorer och vacuumpumpar Mätning av buller Teknisk metod (Grad 2) Maskinsäkerhet Maskiners elutrustning Del 1: Allmänna fordringar Elektromagnetisk kompatibilitet (EMC) Generella fordringar. Immunitet hos utrustning i industrimiljö. Elektromagnetisk kompatibilitet (EMC) Generella fordringar. Emission från utrustning i industrimiljö Maskinsäkerhet - Säkerhetsrelaterade delar av styrsystem - Del 1: Allmänna konstruktionsprinciper Person med behörighet att sammanställa den tekniska filen: Gerd Rohweder Busch Dienste GmbH Schauinslandstr. 1 DE Maulburg Liberec, Michael Dostalek, Direktör (1) Om det finns inbyggda styrsystem. 22 / _SV_SD_DC C_-0003_IM_sv
