1 Värmekabelhandbok N-HEAT COLLECTION

2 2

3 Om Axjo Kabel 5 Golvvärme 6-11 (62) Frostskydd (63) Tak (64) Mark (65) Betonghärdning (66) Frysrum (67) Automatikskåp Termostater Tillbehör Tekniska data Vilka produkter behövs?

4 4

5 AXJO KABEL Axjo Kabel är ett dotterbolag till Nexans Sweden. Axjo Kabel säljer värmekabel för elektrisk golvvärme, frostskydd, takanläggningar, snösmältning m.m. Kablarna är producerade av Nexans och distribueras i Sverige, Norge, Danmark, Finland och Baltikum. Axjo Kabels styrkor: Stort välsorterat värmekabelsortiment i Gislaved. MADE IN SWEDEN & NORWAY (gäller kabel och tillbehör). Stor kompetens inom värmekabelanläggningar, såsom mark och tak m.m. Vi bygger ihop våra automatikskåp så att de passar kundens önskemål och behov. Mårtensgatan 11 SE Gislaved

6 Golvvärme 6

7 7

8 TXLP/2R Nordic 10 W/m TXLP/2R Nordic 10W/m Nexans golvvärmekabel med den patenterade skarven Hidden Splice integrerad skarv mellan varm och kallkabel, för förläggning i ROT-golv samt träbjälkslag där man flytspacklar in den. Förläggningsdjup: 10-30mm Serieresistiv Kabel Driftspänning: 230V (10 W/m). Effektbehov: ROT-golv 80W/m² (komfort) - 100W/m² (fullvärme) Max effekt på trägolv 80W/m² Kallkabel: 2.3 m IP-klass, ändhätta: IPX7 Minimum installation temperatur (utan restriktioner): 0 C. Mekanisk klassning: M2 UV-skyddad: Ja Termostat ingår ej, se sidan E-nr Art.nr Benämning Effekt Kabellängd Yta Ohm W m m 2 ±10% TXLP/2R Nordic TXLP/2R Nordic TXLP/2R Nordic TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic ,9 Golvvärme Fullständiga produktfakta finns på 8

9 TXLP/2R Nordic 17 W/m TXLP/2R Nordic 17W/m Nexans golvvärmekabel med den patenterade skarven Hidden Splice integrerad skarv mellan varm och kallkabel, för förläggning direkt i betonggolv eller på betonggolv där man flytspacklar in den. Förläggningsdjup mm Serieresistiv Kabel Driftspänning: 230V, (17 W/m). Effektbehov: Betonggolv 80W (komfort) - 100W/m² (fullvärme) Kallkabel: 2.3 m IP-klass, ändhätta: IPX7 Minimum installation temperatur (utan restriktioner): 0 C. Mekanisk klassning: M2 UV-skyddad: Ja Termostat ingår ej, se sidan E-nr Art.nr Benämning Effekt Kabellängd Yta Ohm W m m 2 ±10% TXLP/2R Nordic TXLP/2R Nordic TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic ,2 Golvvärme 9

10 MILLIMAT/100 Millimat/100 W är idealisk både till renovering samt nybyggnation. Värmekabel är fäst på en självhäftande tunn glasfibermatta och har Nexans patenterade skarv Hidden Splice integrerad skarv mellan varm och kallkabel. Driftspänning: 230V, belastning 10 W/m IP-klass, ändavslut: IPX7 Kallkabel längd 2,5m Total matt tjocklek (inkl värmekabel) 4.5 mm Får förläggas direkt på spånskiva Monterad på glasfibermatta med klister på baksidan Termostat ingår ej, se sidan E-nr Art.nr Storlek Storlek Effekt Längd Bredd Ohm mattarea m 2 min area m 2 W m m ±10% ,0 1, , ,5 1, , ,0 2, , ,5 2, , ,0 3, , ,5 3, , ,0 4, , ,0 5, , ,0 6, ,5 88, ,0 7, ,5 75, ,0 8, ,5 66, ,0 11, ,5 52, ,0 13, ,5 44,1 Golvvärme 10

11 MILLICABLE 6W/m MILLICABLE en tunn tvåledad värmekabel som används både till Nybyggnation samt Renovering. Har Nexans patenterade skarv den integrerade skarven (Hidden splice). Driftspänning: 230V Effekt: 6 W/m. IP-klass, ändavslut: IPX7 Diameter 4mm Förläggs i Milliclick reflektorplattor (8mm) Kan flytspacklas in minimum 5mm Mekanisk klass M1 Minsta installations temperatur 0 C Termostat ingår ej, se sidan MILLICLICK MILLICLICK ger extra isolering samt fungerar ljuddämpande, det har ett urfräst spår för Millicable 6W/m med ett CC på 10cm (60W/M²). Plattorna är aluminiumfoliebeklädda för att säkerställa att du får en jämn och bra spridning av värmen utöver hela golvytan. LxBxH 790x590x8mm Ljudisolerade: 19dB U-värde: 6,25W/(m²K) 1 Platta räcker till 0,466m 2 Säljes styckvis E-nr Art.nr Benämning Effekt Längd Yta m 2 Yta m 2 Ohm W m löskabel Milliclick -5/+10% MILLICABLE , MILLICABLE , MILLICABLE , , MILLICABLE , MILLICABLE , , MILLICABLE , MILLICABLE ,5 102, MILLICABLE , MILLICABLE , MILLICABLE , MILLICABLE , MILLICABLE , MILLICABLE , MILLICLICK 1 st 0,466 Golvvärme 11

12 Frostskydd 12

13 13

14 Defrost Water Defrost Water är en självbegränsande halogenfri värmekabel för frostskydd av vattenledningar och rör, samt livsmedelsgodkänd för att användas i samband dricksvatten. Kabeln klarar att frostskydda vattenrör upp till Diameter 50mm vid -25, förutsatt att röret förses med minst 30mm isolering eller grävs ner i mark minst 50cm. Kabeln kan förläggas såväl inuti som utanpå rör av plast, metall, etc. Max anslutningslängd vid 10A (C-karaktärisk) säkring, starttemperatur på +5, 100m utanpå rörledning samt 60m inuti vattenrör. E-nr RSK-nr Art.nr Benämning Effekt Effekt Kabellängd +5 i luft +5 i rör m Defrost Water m på bobin Defrost Water Löpmeter W/m Effekt W/m vid olika temperaturer och omgivningar DEFROST WATER W/m - Luft W/m - Vatten Temperatur C Nyhet! Nexans Defrostvakt, se sidan 44. Frostskydd Fullständiga produktfakta finns på 14

15 Defrost Flex DEFROST FLEX är en serieresistiv värmekabel för installation invändigt eller utvändigt rör. Den har 4st motståndstrådar som är värmeledare varav en är en ren koppartråd plus en jordledare. Nominell effekt är 7-12 W/m, och max spänning på 400V. För 230V, från 60m till 170m och för 400V, från 95m till 295m. De 4 olika ledarna skall vara ihop monterade i änden av kabeln enligt instruktionen för gällande längd och effekt. Endast Nexans An & avslutningssats för Defrost Flex är godkänd vid installation av Defrost Flex. Nominell effekt från 7 W/m till 12 W/m Nominell volt 230V & 400V Resistanstoleranserna: - 5% / +10% Minsta installations temperatur: 0 C Mekaniskskydd Klass M2 E-nr RSK-nr Art.nr Benämning Effekt Kabellängd W/m m Defrost Flex m K Defrost Flex 7-12 Löpmeter Defrost Flex m Bobin Frostskydd 15

16 Frostskydd 16

17 Defrost Water Kit Defrost Water Kit är en anslutningsklar värmekabel kit för frostskydd av vattenledningar och rör, samt livsmedelsgodkänd för att användas i samband dricksvatten. Kan installeras utvändigt eller inuti vattenrör. Defrost Water Kiten levereras i färdiga längder, 3m till 60m komplett med sladdställ, varningsskylt och bruksanvisning i en transportvänlig kartong. Defrost Water Kit är godkänd för förläggning i trycksatta dricksvattenrör. Defrost Water är en självbegränsande värmekabel i halogenfritt utförande, den är helt fri från PVC och bly och därmed det bästa alternativet ur miljösynpunkt. E-nr RSK-nr Art.nr Benämning Effekt Effekt Kabellängd +5 i luft +5 i rör m Defrost Water Kit Defrost Water Kit Defrost Water Kit Defrost Water Kit Defrost Water Kit Defrost Water Kit Defrost Water Kit Defrost Water Kit Defrost Water Kit Defrost Water Kit Frostskydd 17

18 Tak 18

19 19

20 Defrost Gutter Defrost Gutter 18-36W/m smälter is och snö på tak, i hängrännor och stuprör. Kabeln är självbegränsande och reglerar sin uteffekt beroende på omgivningstemperatur samt vilket medium den är förlagd i. Kapas till önskad längd direkt på arbetsplatsen och skall alltid, oberoende av längd, anslutas till 230V. Kabeln kan inte överhettas även om den korsas eller om kabeln täcks av t.ex. löv m.m. Förläggs singel i rännor & stuprör Självbegränsande kabel Längderna kapas efter behov Driftspänning 230V Effekt 18-36W beroende på temperatur Minimum installation temperatur (utan restriktioner): 0 C Halogenfri E-nr Art.nr Benämning Effekt luft/vatten Kabellängd W/m Defrost Gutter m Bobin Defrost Gutter Löpmeter Starttemperatur 10A 16A 20A + 10 C 45 m 70 m 89 m + 0 C 40 m 58 m 74 m - 20 C 30 m 47 m 60 m 70 W/m Effekt W/m vid olika temperaturer och omgivningar DEFROST GUTTER W/m - Luft W/m - Vatten Temperatur C Tak Fullständiga produktfakta finns på 20

21 TXLP/2R Nordic TXLP/2R Nordic 17W/m Nexans värmekabel med den patenterade skarven Hidden Splice integrerad skarv mellan varm och kallkabel. Förläggning på tak, ränna & stuprör skall den förläggas dubbelt samt att det skall träs en UV beständig krympslang över ändavslutet för att få ett 100% UV-skydd på den. Förläggs dubbelt i rännor & stuprör Serieresistiv kabel Driftspänning: 230V Effektbehov: 17W/m + 17W/m = 34W/m Kallkabel: 2.3 m IP-klass, ändhätta: IPX7 Minimum installation temperatur (utan restriktioner): 0 C. Mekanisk klassning: M2 UV-skyddad: Ja Krympsladd skall föras över ändhättan E-nr Art.nr Benämning Effekt Kabellängd Längd Ohm W m m, ränna eller rör ±10% TXLP/2R Nordic TXLP/2R Nordic TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic , TXLP/2R Nordic ,2 Tak Fullständiga produktfakta finns på 21

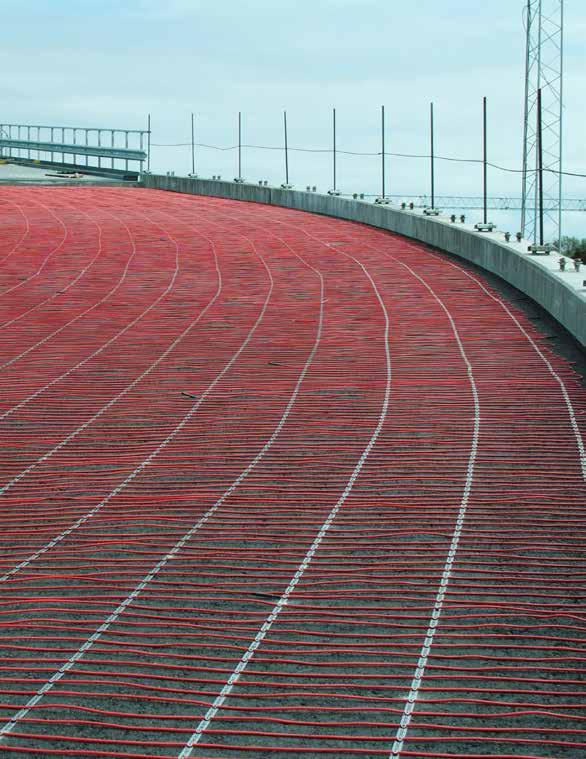

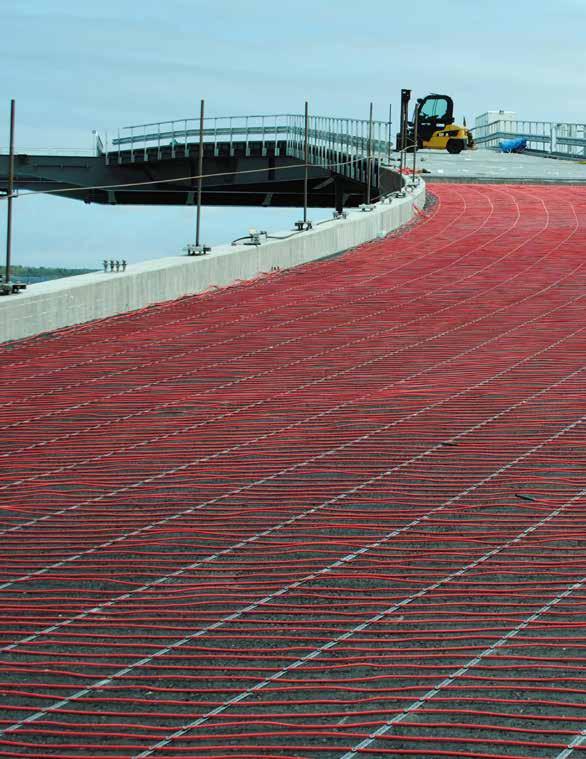

22 Mark Fullständiga produktfakta finns på 22

23 23

24 Tjältiningsmatta Tjältiningsmatta är en elektrisk värmematta som är praktisk vid många olika tillfällen för uppvärmning samt snö/issmältning. Längd: 3,0 m Bredd: 1,0 m Tjocklek: 20 mm Vikt: 11 kg Effekt: 1000 W Driftspänning: 230 V Anslutningskabel: 2,5m H07RN-F 3G1,5 Schuko IP44 IP-klass: IPX7 OBS! Får ej driftsättas omlott E-nr Art.nr Benämning Effekt Storlek W m Tjältingsmatta x3 Mark Fullständiga produktfakta finns på 24

25 Defrost Snow Defrost Snow 28W/m Nexans markvärmekabel med den patenterade skarven Hidden Splice integrerad skarv mellan varm och kallkabel som används för att smälta snö och is på gator, infarter, planer, entréer, ramper etc. Förläggningsdjup 50-60mm Serieresistiv Kabel Driftspänning: 230V Kabel effekt: 28W/m Effektbehov: W/m² Kallkabel: 10 m IP-klass, ändhätta: IPX7 Minimum installation temperatur (utan restriktioner): 0 C. Mekanisk klassning: M2 UV-skyddad: Ja Kan förläggas i 160 C het asfalt E-nr Art.nr Benämning Effekt Kabel Yta Ohm W m m 2 ±10% Defrost Snow 230 volt ,9 1,8-2,5 88, Defrost Snow 230 volt ,9 2,5-3,5 59, Defrost Snow 230 volt ,4 3,5-5,0 41, Defrost Snow 230 volt ,1 5,0-7,6 27, Defrost Snow 230 volt ,4 7,6-10,8 19, Defrost Snow 230 volt ,0-13,6 15,6 Mark 25

26 Snowmat/300 30W/m Snowmat är idealisk för en snabb och kostnadseffektiv installation av is- och snösmältningsanläggningar i utomhus ytor som exempelvis, uppfartsramp, gator entréer, etc. Den kan användas i ytor med asfalt, betong, trädgårdsplattor, etc. Snowmat består av en tvåledarvärmekabel som är fäst på ett nät av glasfiber. Den levereras i bredd 40 cm för mindre ytor som ex. hjulspår samt i bredd 80 cm för större ytor. Snowmat är försedd med integrerad skarv mellan värmekabel och kallkabel med 10 m kallkabel. Kan installeras direkt i 160 C het asfalt. Nominell effekt 30W/m Nominell volt 230V Resistanstoleranserna: - 5% / +10% Minsta installations temperatur: 0 C Kallkabel 10m Mekanisk klassning M2 E-nr Art.nr Benämning Effekt Mattarea Längd Bredd Ohm W m 2 m m ±10% SNOWMAT ,6 9,1 0,4 48, SNOWMAT ,8 12,1 0,4 35, SNOWMAT ,9 14,7 0,4 29, SNOWMAT ,0 17,4 0,4 24, SNOWMAT ,9 11,1 0,8 20, SNOWMAT ,2 14,0 0,8 16,0 Mark 26

27 Mark 27

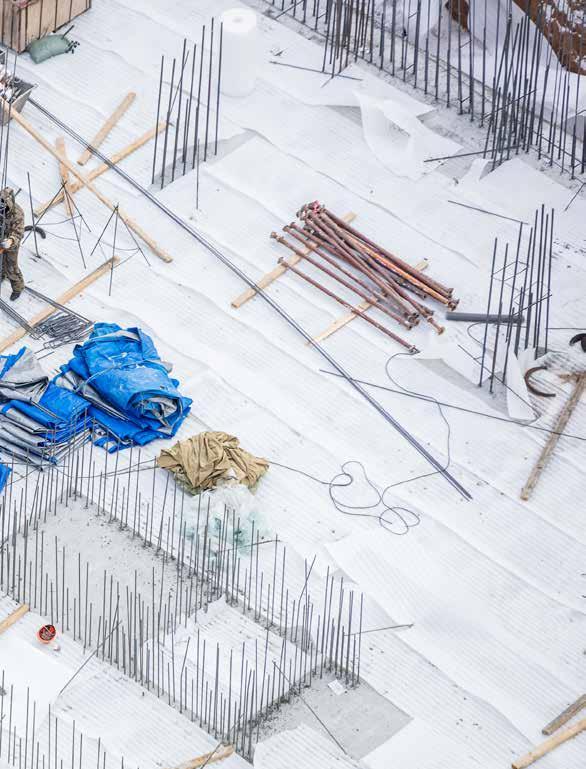

28 Betonghärdning Fullständiga produktfakta finns på 28

29 Fullständiga produktfakta finns på 29

30 Serieresistiv Betonghärdningskabel Serieresistiv Betonghärdningskabel - Värmekabeln förläggs direkt i betongen, för härdning och uttorkning av betong samt tillfällig uppvärmning. Påskyndar härdningen och möjliggör formrivning efter ca 3 dygn även vid sträng kyla Serieresistiv Driftspänning: 230V Mekanisk klassning: M2 42m = 34W/m 85m = 39W/m Kallkabel: 42m H05RN-F 3G0,75 (1,5m Schuko/CEE-Don) Kallkabel: 85m H07RN-F 3G1,5 (2,5m Schuko/CEE-Don) Effektbehov: 85W-130W/m² CC avstånd: 26-46cm Får endast installeras i betong E-nr Art.nr Benämning Effekt Effekt Längd W W/m m Betonghärdning CEE-DON Betonghärdning Schuko Betonghärdning CEE-DON Betonghärdning Schuko Betonghärdning Fullständiga produktfakta finns på 30

31 Självbegränsande Betonghärdningskabel Självbegränsande Betonghärdningskabel - Värmekabeln förläggs direkt i betongen kan även hänga fritt i luft pga. att den är självbegränsande, för härdning och uttorkning av betong samt tillfällig uppvärmning. Påskyndar härdningen och möjliggör formrivning efter ca 3 dygn även vid sträng kyla Självbegränsande (kan kapas i valfria längder) Driftspänning 230V Effekt 40W/m +5 C 2m H07RN-F3G1 sladd ställ med schuko (IP44) Lager lagda längder 3m, 10m & 20m Beställningslängder 5m + 15m Finns även på 300m Bobin E-nr Art.nr Benämning Effekt +5 i luft Längd W m DEFROST CONCRETE KIT 3M DEFROST CONCRETE KIT 5M DEFROST CONCRETE KIT 10M DEFROST CONCRETE KIT 15M DEFROST CONCRETE KIT 20M DEFROST CONCRETE 40W/M 40 B300 Betonghärdning 31

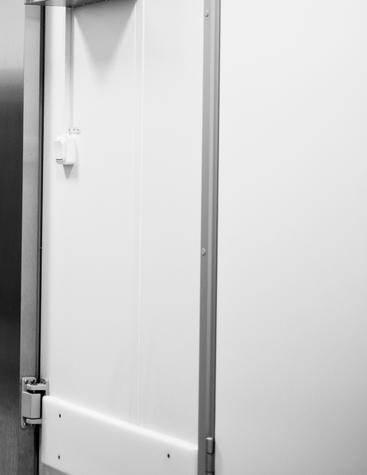

32 Frysrum 32

33 33

34 MILLICABLE 6W/m MILLICABLE - Förhindrar tjälbildning under golvytor som kontinuerligt är kylda till minusgrader, typ frysrum. Vid en isolertjocklek på 20 cm och en dimensionerad temperatur på - 30 C, är det teoretiska effektbehovet ca 7 W/m². Av praktiska skäl rekommenderas dock W/m². Som standard så läggs en extra slinga parallellt som reserv för ev. framtida behov. Serieresistiv Kabel Driftspänning: 230V, Effekt: 6 W/m. IP-klass, ändavslut: IPX7 Kallkabel längd 3,5m Diameter 4mm Mekanisk klass M1 Minsta installations temperatur 0 C E-nr Art.nr Benämning Effekt Kabellängd Yta Ohm W m m 2-5/+10% MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m MILLICABLE 6W/m Frysrum 34

35 TXLP/2R Nordic, frostskydd av frysrum TXLP/2R Nordic - Förhindrar tjälbildning under golvytor som kontinuerligt är kylda till minusgrader, typ frysrum. Vid en isolertjocklek på 20 cm och en dimensionerad temperatur på - 30 C, är det teoretiska effektbehovet ca 7 W/m². Av praktiska skäl rekommenderas dock W/m². Som standard så läggs en extra slinga parallellt som reserv för ev. framtida behov. Serieresistiv Kabel Driftspänning: 230V Effekt: 10W/m Kallkabel: 2.3 m IP-klass, ändhätta: IPX7 Mekanisk klassning: M2 Minimum installation temperatur (utan restriktioner): 0 C. E-nr Art.nr Benämning Effekt Kabellängd Yta Ohm W m m 2-10/+10% TXLP/2R NORDIC 10W/m TXLP/2R NORDIC 10W/m TXLP/2R NORDIC 10W/m TXLP/2R NORDIC 10W/m TXLP/2R NORDIC 10W/m TXLP/2R NORDIC 10W/m TXLP/2R NORDIC 10W/m TXLP/2R NORDIC 10W/m Frysrum 35

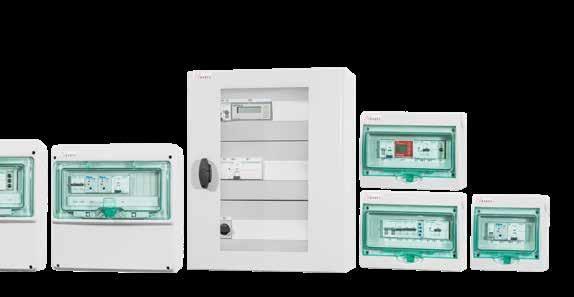

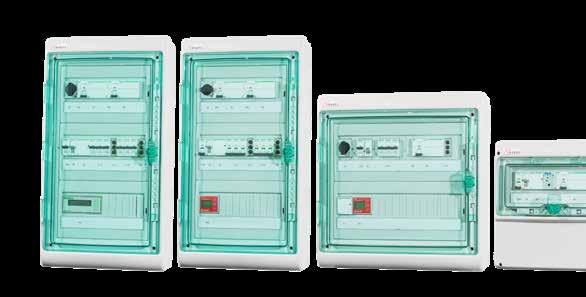

36 Automatikskåp 36

37 37

38 Automatikbox 01P Automatikbox 01P - för styrning av värmekablar. Levereras färdigkopplade till plint inklusive givarna till termostaterna. Plint för larmsignal finns. El schema samt instruktionsfolder till termostaterna finns inuti box vid leverans. 1st - Strömställare 1st - Analog termostat 1st - Hjälpkontakt 1st - Jordfelsbrytare Används vanligast till Frostskydd E-nr RSK-nr Art.nr Volt Ampere Anslutning BxHxD IP x200x Automatikbox 02P Automatikbox 02P - för styrning av värmekablar. Levereras färdigkopplade till plint inklusive givarna till termostaterna. Plint för larmsignal finns. El schema samt instruktionsfolder till termostaterna finns inuti box vid leverans. IP Klass - IP65 2st - Dvärgbrytare 1st - Hjälpkontakt 1st - Jordfelsbrytare 2st - Analoga termostater Används vanligast till Frysrum E-nr Art.nr Volt Ampere Anslutning BxHxD IP x335x Automatikskåp 38

39 Automatikbox 021P Automatikbox 021P - Plus/minus styrning av värmekablar. Levereras färdigkopplade till plint inklusive givare till termostaten. Plint för larmsignal finns. El schema samt instruktionsfolder till termostaterna finns inuti box vid leverans. 1st - Omkopplare 1st Manöversäkring 1st - Hjälpkontakt 1st - Jordfelsbrytare 1st Strömindikering 1st - Digital termostat Används vanligast till Tak E-nr Art.nr Volt Ampere Anslutning BxHxD IP x200x Automatikbox 022P Automatikbox 022P - för styrning av värmekablar. Levereras färdigkopplade till plint inklusive givare till termostaterna. Plint för larmsignal finns. El schema samt instruktionsfolder till termostaterna finns inuti box vid leverans. IP Klass - IP65 1st - Omkopplare 2st - Dvärgbrytare 1st - Hjälpkontakt 1st - Jordfelsbrytare 1st - kontaktor 1st Analog dubbeltermostat Används vanligast till Frostskydd/Frysrum E-nr Art.nr Volt Ampere Anslutning BxHxD IP x200x Automatikskåp 39

40 Automatikbox 11P Automatikbox 11P - för styrning av värmekablar. Levereras färdigkopplade till plint inklusive givare till termostaten. Plint för larmsignal finns. El schema samt instruktionsfolder till termostaterna finns inuti box vid leverans. 1st - Manöversäkring 1st - Omkopplare 1st - Kontaktor 1st - Digital termostat 1st - Hjälpkontakt 1st - Jordfelsbrytare 3st Strömindikeringar Används vanligast till Mark E-nr RSK-nr Art.nr Volt Ampere Anslutning BxHxD IP / x335x Automatikbox 123P Automatikbox 123P - Plus/minus styrning av värmekablar. Levereras färdigkopplade till plint inklusive givare till termostaten. Plint för larmsignal finns. El schema samt instruktionsfolder till termostaterna finns inuti box vid leverans. 1st - Huvudströmställare 1st - Omkopplare 1st - Manöversäkring 3st - Dvärgbrytare 1st - Hjälpkontakt 1st - Jordfelsbrytare 1st - Kontaktor 3st Strömindikeringar 1st - Digital termostat Används vanligast till Tak E-nr Art.nr Volt Ampere Anslutning BxHxD IP / x460x Automatikskåp 40

41 Automatikbox 126P Automatikbox 126P - Plus/minus styrning av värmekablar. Levereras färdigkopplade till plint inklusive givare till termostaten. Plint för larmsignal finns. El schema samt instruktionsfolder till termostaterna finns inuti box vid leverans. 1st - Huvudströmställare 2st - Hjälpkontakt 2st - Jordfelsbrytare 1st - Omkopplare 1st Manöversäkring 1st - Kontaktor 6st - Dvärgbrytare 6st Strömindikeringar 1st - Digital termostat Används vanligast till Tak E-nr Art.nr Volt Ampere Anslutning BxHxD IP / x610x Automatikskåp 41

42 Automatikbox 126PISV Automatikbox 126PISV Fukt/temperatur styrning av värmekablar på. Levereras färdigkopplade till plint inklusive givarna till Styrenheten. Plint för larmsignal finns. El schema samt instruktionsfolder till styrenheten finns inuti box vid leverans. 1st - Huvudströmställare 2st - Hjälpkontakt 2st - Jordfelsbrytare 1st - Omkopplare 1st Manöversäkring 1st - Kontaktor 6st - Dvärgbrytare 6st Strömindikeringar 1st - Digital styrenhet Fukt/temp Används vanligast till Tak E-nr Art.nr Volt Ampere Anslutning BxHxD IP / x610x Du finner fler skåp på vår hemsida Automatikskåp 42

43 Automatikskåp 11ISV Automatikskåp 11ISV Fukt/temperatur styrning av värmekablar på. Levereras färdigkopplade till plint inklusive givarna till Styrenheten. Plint för larmsignal finns. El schema samt instruktionsfolder till styrenheten finns inuti box vid leverans. 1st - Omkopplare 1st Manöversäkring 1st - Digital styrenhet Fukt/temp 1st - Jordfelsbrytare 1st - Kontaktor 1st Huvudströmställare Används vanligast till Mark E-nr Art.nr Volt Ampere Anslutning BxHxD IP / x500x Visste du att... Vi specialanpassar automatikskåp efter just dina behov! Kontakta oss, så tar vi fram det ni behöver! Automatikskåp 43

44 Termostater 44

45 45

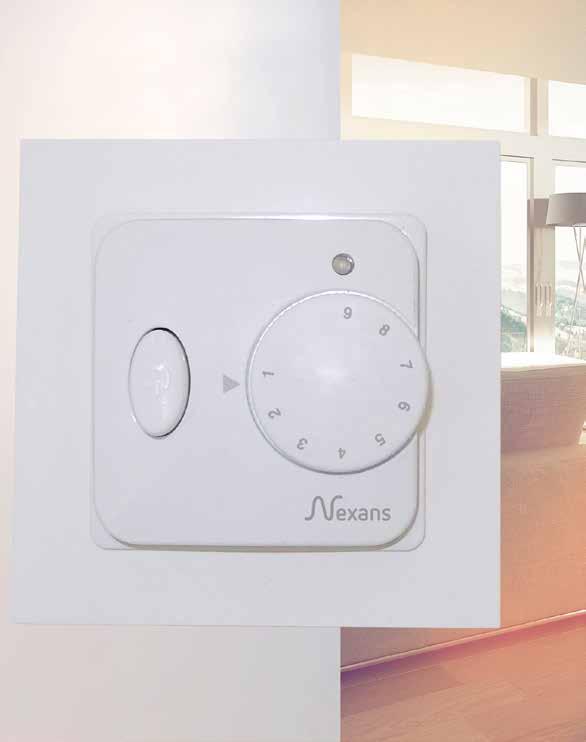

46 N-Comfort TR N-Comfort TR - är en analog termostat för ram, kan användas i alla typer av rum inomhus. Kompatibel med både ELKO Plus sam SCHNEIDER EXXACT ramarna. Termostaten har inbyggd rumsgivare samt medföljer en golvgivare. Temperaturinställningsområde C Temperaturmätningsområde 0-55 C Temperatur noggrannhet ± 1 C Regulator tidsättning tid 0-10min Max 2,5mm² anslutningskablar Flamskyddat termostathus & ram PC +ABS E-nr Art.nr Benämning Max effekt Volt IP N-Comfort TR 16A N-Comfort TD N-COMFORT TD - En avancerad men ändå användarvänlig termostat med 7-dagars individuell programmering för användning med Nexans värmekabel och värmekabelmattor. Programmerbar med tillägg av funktionen Open Window Detection vilket gör att den också uppfyller kraven för godkännande enligt Eco-Design Regulation (Eco-Design redo). Termostaten levereras med två olika ramar Elko PLUS (polarvitt) och Schneider Exxact (vita). Fabriksinställning: Golvgivare Noggrannhet: 0,4 C Längd på golvgivarekabeln: 3 m 2-polig ON/OFF brytare Temperaturbegränsning: JA E-nr Art.nr Benämning Max effekt Volt IP N-Comfort TD 16A Termostater Fullständiga produktfakta finns på 46

47 MILLITEMP CDFR-003 MILLITEMP CDFR är en programmerbar digital termostat som kan användas i alla typer av rum inomhus. Termostaten har inbyggd rumsgivare samt medföljer en golvgivare. Fabriksinställning: Golvgivare Längd på golvgivarekabeln: 3 m Temperaturbegränsning: JA E-nr Art.nr Benämning Max effekt Volt IP MILLITEMP CDFR A MILLITEMP 2 MILLITEMP 2 - är en programmerbar digital termostat med pekskärm som kan användas i alla typer av rum inomhus. Termostaten har inbyggd rumsgivare samt medföljer en golvgivare. Pekskärm Fabriksinställning: Golvgivare Längd på golvgivarekabeln: 3 m Temperaturbegränsning: JA Adaptiv funktion: JA E-nr Art.nr Benämning Max effekt Volt IP MILLITEMP 2 16A Termostater 47

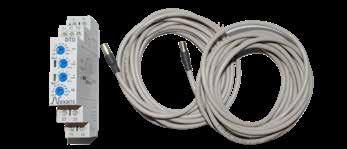

48 Nexans DTD Nexans DTD - enkel och smidig dubbel termostat for ditt montage, inklusive 2 st sensorkablar 3m/st. E-nr Art.nr Benämning Montage Volt IP NEXANS DTD Dubbel Termostat Din 230V IP20 Nexans Defrostvakt DEFROSTVAKT Nexans NYA plug-in termostat med 3m inbyggd sensor/givarkabel för användning tillsammans med Nexans Defrost Water Kit för att frostsäkra vatten/avloppsrör. Plugg in termostaten är försedd med jordad stickpropp och skall anslutas i ett jordat eluttag. Defrost Water kitet ansluts sedan i termostaten. Givaren kan placeras direkt på rörledningen eller användas som en lufttemperaturgivare utomhus. E-nr RSK Art.nr Benämning Montage Volt IP Nexans Defrostvakt Schuko Plugg in 230V IP30 Termostater 48

49 CALECTRO CMT-24 CALECTRO CMT-24 Multi Thermostat - är en programmerbar digital termostat för Din-montage till automatikboxar. 11 olika valbara funktioner, beställ tak eller markgivare separat. E-nr Art.nr Benämning Montage Volt IP Multi Thermostat CMT-24 DIN-skena Takgivare CTS-OW PT Markgivare CTS-BC-50 PT1000 Termonic Termostat Termonic Termostat - Analog termostat för Din-montage till automatikboxar samt i kapslat utförande för fri montage inklusive PTC senor kabel på 3m. E-nr Art.nr Benämning Montage Volt IP Termonic Kapslad PTC Sensor, 3 m till & Termostater 49

50 Tillbehör 50

51 51

52 Skarvsatser Skarvsatser - till samtliga Defrost kablar, Water, Gutter, Concrete samt en Universal sats. För att göra anslutningen, avslutningen eller laga eventuella brott i kablarna. E-nr RSK-nr Art.nr Benämning Passar till Defrost An & Avslutningssats Water, Gutter, Concrete Defrost Ansl. Kit Kompl. med 2,5m 3G1,5 H07RN-F med Schuko Defrost Flex An & Avslutningssats Defrost Flex Universal skarvsats Samtliga typer av kablar Genomföringar Gemomföringar - Defrost Water, för att säkerställa att du får en vattentättanslutning vid invändigt montage i vattenrör/ slang. Speciellt framtagen för att passa på våra Defrost Water kablar & Kit E-nr RSK-nr Art.nr Benämning Passar till Defrost Rakgenomföring R15/R Defrost Vinkelgenomföring DN20xDN Defrost Y-koppling 25mm Defrost Y-koppling 32mm Tillbehör 52

53 Distansklammer för kabeltyp TXLP Distansklammer för distansering av värmekabeltyp TXLP vid förläggning i ränna och stuprör. E-nr Art.nr Benämning Beskrivning Typ Distansklammer hängränna Distansering av TXLP, 1 var 50cm Tak Distansklammer stuprör Distansering av TXLP, 1 var 50cm Tak Defrost Gutter Clip Förenklar installationen av Defrost Gutter. Kabeln fästes var 50 cm. Kabeln får en bättre position i hängrännan för att förhindra istappar. E-nr Art.nr Benämning Beskrivning Typ Defrost Gutter Clip Positionering av Gutter, 1 var 50cm Tak Upphängningskrok Rostfri upphängningskrok för dragavlastning av värmekabel monterad i stuprör. E-nr Art.nr Benämning Beskrivning Typ Upphängningskrok Fästkrok till kabel i stuprör Tak Varningsskylt Universal E-nr RSK-nr Art.nr Benämning Beskrivning Typ Varningsskylt Visa att det finns Tak/Mark/Rör värmekabel inkopplat Tillbehör 53

54 Avlastningslina För avlastning av värmekabel i stuprör, metervara. E-nr Art.nr Benämning Beskrivning Typ Avlastningslina 7mm Avlastning när fallhöjd är över 20m Tak Fästband För förläggning av värmekabel på mark, betongbotten, cisterner, yttertak, hängrännor etc. E-nr Art.nr Benämning Beskrivning Typ Fästband Galv 25m Fastsättning av kabeln Tak/Mark Fästband plast 1m Fastsättning av kabeln Tak/Mark Tillbehör Fullständiga produktfakta finns på 54

55 Axjo Kabels värmekabellim Axjo Kabels värmekabellim är ett allroundsmältlim i 11mm stavform. Limmet är snabbstelnande med god värmeresistens samt med bra vidhäftning mot de flesta material. Limmet har en öppentid på ca 5-10 sek. beroende på limfogens tjocklek och materialens temperatur och värmeledningsförmåga. Appliceringstemp: C Stavlängd: 30 cm Lagringstemp: C E-nr Art.nr Benämning Beskrivning Typ Värmekabellim 1,2kg Bra vidhäftning med kort öppentid Tak/Golv Metallnät Svetsat metallnät i elförzinkat utförande. E-nr Art.nr Benämning Beskrivning Typ Metallnät 1x10m Svetsat elförzinkat metallnät Golv Aluminiumtejp För fastsättning av värmekabel på rör. Temperaturbeständig 180 C. E-nr Art.nr Benämning Beskrivning Typ Aluminiumtejp 50m Temperaturbeständig till 180 Rör Tillbehör 55

56 Tekniska data 56

57 57

58 Formelsamling Rörvärme 1.Frostskydd/varmhållning av rör: Röret förses med värmekabel för att kompensera för den energiförlust som sker på grund av kylan. Q är den effekt som behövs tillföras av kabeln för att inte röret skall frysa eller komma under önskad temperatur. Värmeförlustberäkning isolerade rör Q = Q = Värmeförlusten (W) t = Temperaturdifferens mellan rör och omgivning ( C) k* = Värmeledningsförmåga/värme-konduktivitet W/m C (Mineralull/ cellplast =0,04) 1=inomhus/1,5=utomhus) dy = Isoleringens ytterdiameter (mm) di = Isoleringens innerdiameter (mm) s = Säkerhetsfaktor Se tabell sidan 35. Oisolerade rör: Q = 2 * * t*k*1,16*s LN (dy/di) S*5,5* *dy*dt 1000 Q = Effektbehovet (W) dy = Rörets ytterdiameter i mm dt = Den dimensionerade marktemperaturen S = Säkerhetsfaktor, sätts normalt till 1,2 2. Uppvärmning av rör (stillastående vätskor): Rör beläggs med värmekabel för att höja en ursprungs temperatur till en önskad temp. samt att kompensera värmeförluster genom den termiska isoleringen. Beräkning av energibehov vid uppvärmning av stillastående vätskor P = Q + Ph Ph = P = Totalt effektbehov för den önskade temperaturhöjningen(w) Q = Värmeförlust genom termisk isolering enl ovan(w) Ph = Erfoderlig effekt för att höja temperaturen(w) G = Densitet(Kg/dm³) V = Volym dm³ (l) c = Värmekapacivitet (Wh/Kg C) th = Önskad temperatur höjning ( C) h = Önskad uppvärmningstid i timmar * Ämne G *V*c*th h W/m C Silver 427 Koppar 398 Guld 315 Aluminium 204 Mässing 111 Platina 70 Glas 1 Vatten 0,6 Luft 0,026 Ull 0,05 Mineralull 0,04 Värmeledningsförmåga 3. Uppvärmning av genomströmmande vätskor: Rör beläggs med värmekabel för att höja temperaturen på en genomströmmande väska x antal grader medan den passerar den aktuella rörsträckan, samtidigt måste värmeförlusten genom isoleringen kompenseras. Beräkning av energibehov för uppvärmning av genomströmmande vätskor P = Q + Phs Phs = V x G x c x th P = Totalt effektbehov (W) Phs= Effektbehov för önskad temp. höjning (W) Vh = Strömmande volym (Liter/timme) c = Värmekapacivitet (Wh/Kg C) th = Önskad temperaturhöjning ( C) Värmekapacivitet (Wh/Kg C) Vatten 1,16 Olja 0,58 4. Beräkning av värmeförluster för cisterner, behållare och filterfickor: Q = A*k*dt S*E Q = Totala värmeförlusten i W A = Totala ytan i m² k = Isoleringans värmekonduktivitet dt = Temperaturdifferens C S = Isoleringens tjocklek i m E = Korrigeringsfaktor (medelvärde 0,8) Tekniska data Fullständiga produktfakta finns på 58

59 Jordtemperaturer i Sverige Förhållande spänning, ström, resistans och effekt Definitioner Spänning: Potentialskillnad. Enhet volt (V) Ström: Den elektrontäthet som passerar i en ledare. Enhet ampere (A) Resistans: Motståndet i en ledare. Svårigheten för strömmen att passera. Enhet ohm (O) Effekt: Den belastning/energi en apparat/kabel ger på elnätet. Enhet watt (W) Beräkningsformler: U = Spänning (Volt) R = Motstånd (Ohm) I = Ström (Ampere) P = Effekt (Watt) Förläggningsdjup Zon 1 Zon 2 Zon 3 Zon 4 25 cm -17,6-22,6-27,8-33,0 50 cm -7,0-10,6-13,8-18,0 60 cm -6,5-10,0-13,2-17,4 80 cm -5,3-8,7-12,0-16,5 100 cm -4,1-7,3-10,7-15,0 150 cm -1,2-4,0-7,5-12,0 200 cm -0,7-2,0-5,2-9,6 ohms lag: U = R X I P = U X I I = P U R = U I = U I R P = U2 P = R X I 2 R Totala motståndet i en parallellresistiv kabel = 1/R = 1/R1 + 1/R2 + 1/R3 etc. Vid anslutning av kabel, etc. mellan två faser beräknas spänningen: Ufas x 3 Vid ber. av avsäkring på en 3-fas-grupp: I = P/Ufas x 3 P/400 x 3 P/692 I = ex. kw 0,69 3,4 W 0,69 5 A Vidstående tabell är med säkerhetsfaktor 1,5 och en rörisolering på 50 mm. För andra isoleringstjocklekar multiplicera med: 20 mm x 1,7 50 mm x 1,0 70 mm x 0,8 100 mm x 0,7 Tekniska data 59

60 Olika kablars uppbyggnad och utseende Serieresistiva kablar Enledare: består av en motstånds/värmetråd som är övertäckt med ledarisolering (pvc, teflon, etc). Därefter är den försedd med armering som kan vara flätad förtent koppar, alternativt heldragen aluminiummantel med biledare. Ytterst på kabeln finns yttermanteln som kan vara PVC, teflon, etc. beroende på vilka användningsområden den skall betjäna. Samtliga enledare anslutes i bägge ändar och skall alltid förses med kallkabel. Tvåledare: består av samma beståndsdelar som ovanstående med den skillnaden att det finns en ledare till av koppar alternativt en till inre skärm som fungerar som nolledare. Denna ledare skall då sammankopplas i slutänden med motståndstråden. Samtliga tvåledare anslutes i en ände och skall alltid vara försedd med kallkabel. ex. på NEXANS tvåledare: TXLP/2R Nordic, Millimat/100, Defrost Snow och Snowmat. Värmematta: består av en värmekabel som antingen kan vara en enledare eller tvåledare som är förlagd och fastsatt på en nätmatta bestående av plast eller tyg. Dessa värmemattor finns i olika ytoch effektstorlekar. Värmemattorna får läggas direkt på brännbart material som ex. spånplatta. Värmematta används enbart till golvvärme. Denna produkt provas som en värmeapparat och ej som en värmekabel. Ex på NEXANS värmematta: Millimat/100. Kabel-Kit: består av en tvåledarkabel med effekten ca 10W/m upplindad på bobin som i sin tur är förlagd i en förpackning där även termostat, lim/tejp, bruksanvisning, etc. ingår. Användes uteslutande till golvvärme och då framförallt till renoveringsobjekt där klinkergolv skall förläggas. Detta är en variant på de godkännanden som finns för värmematta och grundar hela sin certifiering på bruksanvisningen. En tunn golvvärmelösning. Självbegränsande kablar Består av två st ledare (L1 och N) och ett värmealstrande skikt placerat mellan och i vissa fall runt om ledarna. Utanpå detta är det förlagt en inre isolering av varierande thermoplast ex. PE. Därefter följer en armering som antingen kan vara en flätad förtent kopparskärm eller en heldragen aluminiummantel med biledare. Ytterst finns yttermanteln som kan vara teflon, PVC, Tefzel, Halar, etc. beroende på vilka användningsområden den skall betjäna. Samtliga självbegränsande kablar skall anslutas i en ände och behöver ej förses med kallkabel. Ex. på NEXANS självbegränsande kablar: Defrost Water, Defrost Water Kit, Defrost Gutter. Tekniska data Fullständiga produktfakta finns på 60

61 Några av värmekabelns användningsområden Värmekablar används på olika sätt för värma upp eller att förhindra kyla att tränga in. Här nedan följer ett antal användningsområden där vi även får veta vilken kabeltyp som Axjo Kabel AB använder för respektive område. cc-avstånd: X = cc avståndet i cm A = Area att förlägga kabeln på i m² L = Längden på kabeln i m A X = * 100 L Tänk på att ytan att förlägga kabel på är inte alltid samma som totala ytan i rummet utan det försvinner gärna yta under t.ex. fasta skåp, toaletter, avlopp, tvättmaskin, torktumlare mm. Golvvärme: Som komfort- eller fullvärme i betong-, trä-, eller klinker golv. Kabeltyper: -Tvåledare, TXLP/2R Nordic -Värmematta, Millimat 100 W/m² under klinker, W/m² för samtliga ytskikt Markvärme: Som is och snösmältning i betong, sand (stenmjöl) eller asfalt. Kabeltyper: TXLP/2R Nordic, Defrost Snow, Snowmat Frostskydd av rör: För att förhindra isbildning i rör och slang. Kabeltyper: TXLP/2R Nordic, Defrost Water, Defrost Water Kit, Defrost Gutter Frostskydd, frysrum: För att förhindra tjälpelare under frysrummet samt avtiningsrör. Kabeltyper: TXLP/2R Nordic, Defrost Gutter Frostskydd, isbanor: För att förhindra tjälpelare under isbanan. Kabeltyper: TXLP/2R Nordic, Defrost Snow Frostskydd, betongplatta: För att förhindra tjälpelare under hus/betongplatta. Kabeltyper: TXLP/2R Nordic Takvärme: För att förhindra isbildning i hängrännor, ränndalar och stuprör. Kabeltyper: TXLP/2R Nordic, Defrost Gutter Varmhållning rör/tank: För att bibehålla den önskade temperaturen i rör eller tank. Kabeltyper: TXLP/2R Nordic, Defrost Water, Defrost Gutter Betonghärdning: För att påskynda härdning och uttorkning av gjutna ytor. Kabeltyper: 42 m och 85 m Växthus: För att tidigarelägga eller förlänga odlingssäsongen. Kabeltyper: TXLP/2R Nordic Potatislager: För att ta bort fukten/kondensen under taket Kabeltyper: TXLP/2R Nordic Varmhållning sandficka: För att förhindra isbildning i sanden så att sanden är tömvänlig även vintertid. Kyrkogårdar etc. Kabeltyper: TXLP/2R Nordic Frysrumsdörrar: För att förhindra att dörrarna i ett frysrum fryser fast. Kabeltyper: Defrost Gutter Tekniska data Fullständiga produktfakta finns på 61

62 Exempel på de vanligaste kabel typerna nedan som åter finns I Nexans värmekabel sortiment med Nexans patenterade skarv Hidden Splice integrerad skarv mellan kall- & varmkabel, för att minimera risken för fukt tränger in i skraven mellan kall- & varmkabel. Förläggningsdjupet varierar från 7mm-80mm beroende på kabeltyp. Finns de flesta typerna av värmekabel till golv som kan önskas, löskabel, kabel på nät, kabel och plattor till parkettgolv. Termostater har vi till ram och frimonterat från den enkla Analoga termostaten till den digitala med touch skärm, samt all tänkbara tillbehör som nät och lim mm. Vanligaste produkter som behövs till Golvvärme. Typ - ROT- Golv & Träbjälkslag Limstavar TXLP/2R Nordic 10W/m eller Mmillimat 100 Termostat av valfri modell t.ex. N-Comfort TR Typ - Träparkett Milliclick Millicable Termostat av valfri modell t.ex. Millitemp Typ - Betonggolv Elförzinkat Metallnät TXLP/2R Nordic 17W/m Termostat av valfri modell t.ex. Millitemp 2 Golvvärme 62

63 Frostskydd av Vatten rör Självbegränsande värmekabel för frostsäkra in vattenledningar och rör. Defrost Water är en dricksvattengodkänd & halogenfrikabel, finns att köpa på löpmeter från 300m Bobiner samt i färdiga längder från 3m 25m med 1,5m H05RN-F 3G0,75 (Schuko IP44). Kabeln klara att frostskydda rör upp till 50mm i diameter vid -25 C, förutsatt att röret förses med minst 30mm isolering eller grävs ner i mark minst 50cm. Kan förläggas såväl inuti som utanpå rör av plast & metall. Max anslutningslängd 100m utvändigt samt 60m inuti vattenrör vid 10A trög säkring. Exempel på vilka produkter som behövs för att hålla dina Vattenrör frostfria. Defrost Water på lösmeter An & Avslutningssats Valfri Genomföring vid invändig installation Valfri styrning vid längder över 15m Eller färdiga kit från 3m 25m Valfri Genomföring vid invändig installation Aluminiumtejp vid utvändig installation Valfri styrning vid längder över 15 m t.ex. 01P Frostskydd 63

64 Vanligast Kabeln till att hålla dina takanläggningar is & snö fria, Defrost Gutter 18-36W/m samt TXLP/2R Nordic 17W/m. Defrost Gutter kapas till valfira längder efter behov och används alltid 1st An- & avslutningssatsen till varje längd, TXLP kommer i färdiga längder som förläggs dubbelt i ränna och stuprör, får ej kapas utan man väljer rätt längd till varje stuprör/ränna innan man på börjar arbetet. Man skall som regel alltid använda sig av någon form av styrning till takanläggningar allt från en enkel temperatur styrning till en mer avancerad Fukt/temp styrning för att få en så kostnadseffektiv takanläggning som möjligt, desto större anläggning desto större Ekonomisk vinning i till att spara in energi på driften med en eller flera Fukt/temp styrningar för att få den mest optimala anläggningen. Exempel på vilka produkter som behövs till din Takvärmeanläggning. Defrost Gutter/TXLP/ R Nordic 17W/m An- & Avslutningssats Fästband och klammer olika sorter Krok samt skylt Valfritt Automatikskåp Temp eller Temp/fukt, t.ex. 126 eller 126P Tak 64

65 Vanligast Kabeln till att hålla dina markytor is & snö fria, Defrost Snow 28W/m med Nexans patenterande skarv Hidden Splice integrerad skarv med 10m kallkabel för att minimera risken för fukt i skarven mellan kall- & varmkabel. Kabeln tål att förläggas direkt i 160 C asfalt, får ej läggas i direkt kontakt med markisolering om detta används. Normalt CC avståndet mellan mm får ej korsas för risk för överhettning. Kan användas i alla olika applikationer som trappor, entréer, infarter, ramper, gator mm. Man skall som regel alltid använda sig av någon form av styrning till markanläggningar allt från en enkel temperatur styrning till en mer avancerad Fukt/temp styrning för att få ett så kostnads effektiv markanläggning som möjligt, desto större anläggning desto större Ekonomisk vinning i till att spara in energi på driften med en eller flera Fukt/temp styrningar för den mest optimala förbrukningen av systemet. Man räknar med normalt i Söder från 250W/m² - 350W/m² i Norr för att hålla markytorna is/snö fria. Exempel på vilka produkter som behövs till din Markvärmeanläggning. Fästband av valfri sort Defrost Snow 28W/m Valfritt Automatikskåp t.ex. 11ISV Mark 65

66 Nexans Betonghärdningskablar samt kit, finns färdiga längder för att passa alla tillfällen från den mista kittet på 3m med schuko till den längsta på 85m med schuko, kan välja med CEE-Don om så önskas. Finns även möjligheten att köpa på löpmeter för att göra sina egna längder som behövs ute på fält. Man räknar mer yteffekter från 85W/m² - 130W/ m² beroende på yta samt temperaturen vid gjutningstillfället. 42m samt 85m kitten får ej korsar pga. risk för överhettning resterande längder samt löpmeter kan utan risk korsar pga att dessa är självbegränsande. Man räknar med att, med hjälp av betonghärdningskablar kan man påskynda härdningen och möjliggöra en formrivning redan efter 3 dygn även vid sträng kyla. Vill man även ha koll att temperaturen inte överstiger satt värde kopplar man in även en styrning för att säkerställa rätt temperatur och kan även sedan användas som styrning vid tillfällig uppvärmning av arbetsplatsen. Exempel på vilka produkter som behövs för att starta igång betonghärdningen. Betonghärdningskabel/Kit av någon form serie eller självbegränsande Valfri styrning, om man vill reglera effekten t.ex. 022P CC-avstånd Formyta/ CC-avstånd Formyta/ Yteffekt 42 m slinga 42 m 85 m slinga 85 m cm m 2 cm m 2 W/m Rekommenderade effekter vid gjutning i betong: Utetemp +5 till 0 C, 85 W/m² Utetemp 0 till -5 C, 95 W/m² Utetemp -5 till -10 C, 110 W/m² Utetemp -10 till -15 C, 130 W/m² Övriga förutsättningar: Betongtemp vid gjutning +20 C. Värmen slås till omedelbart efter gjutning. Härdningstid ca 72 tim. Betonghärdning 66

67 Frostskydd av Frysrum förhindra tjälbildning under golvytor som är kontinuerligt kylda till minus temperatur. Isoleringstjocklek 20cm och en konstant temperatur på -30 C är den teoretiska effektbehovet 7W/m² men för att sprida ut värmen bättre rekommenderas 15-30W/m². Värmekabeln förläggs i skiktet under isoleringen, direkt i mediet som kan vara, sand, bruk eller betong. Lämpligt CC avstånd 30-50cm. Kablarna får ej vara i direkt kontakt med isolermaterialet. Rekommenderas alltid att man lägger ner en reservkabel parallellt med den ordinarie kabeln, utan att koppla in den för eventuella framtida behov. Exempel på vilka produkter som behövs för att hålla tjälen borta i frysrum. TXLP/2R Nordic 10W/m eller Millicable 6W/m skall alltid installeras 2 separata kablar Valfri styrningen, skall ha dubbla termostater 02P/022P Frysrum 67

68 Du når oss enkelt på följande telefonnummer eller via vår hemsida för frågor, offerter och dimensionering. Mårtensgatan 11 SE Gislaved Juni
