BYGGPLATSSYSTEM. 2 Byggplatssystem. VärmeKabelTeknik. Värmekablar på bygget

Storlek: px
Starta visningen från sidan:

Download "BYGGPLATSSYSTEM. 2 Byggplatssystem. VärmeKabelTeknik. Värmekablar på bygget"

Transkript

1

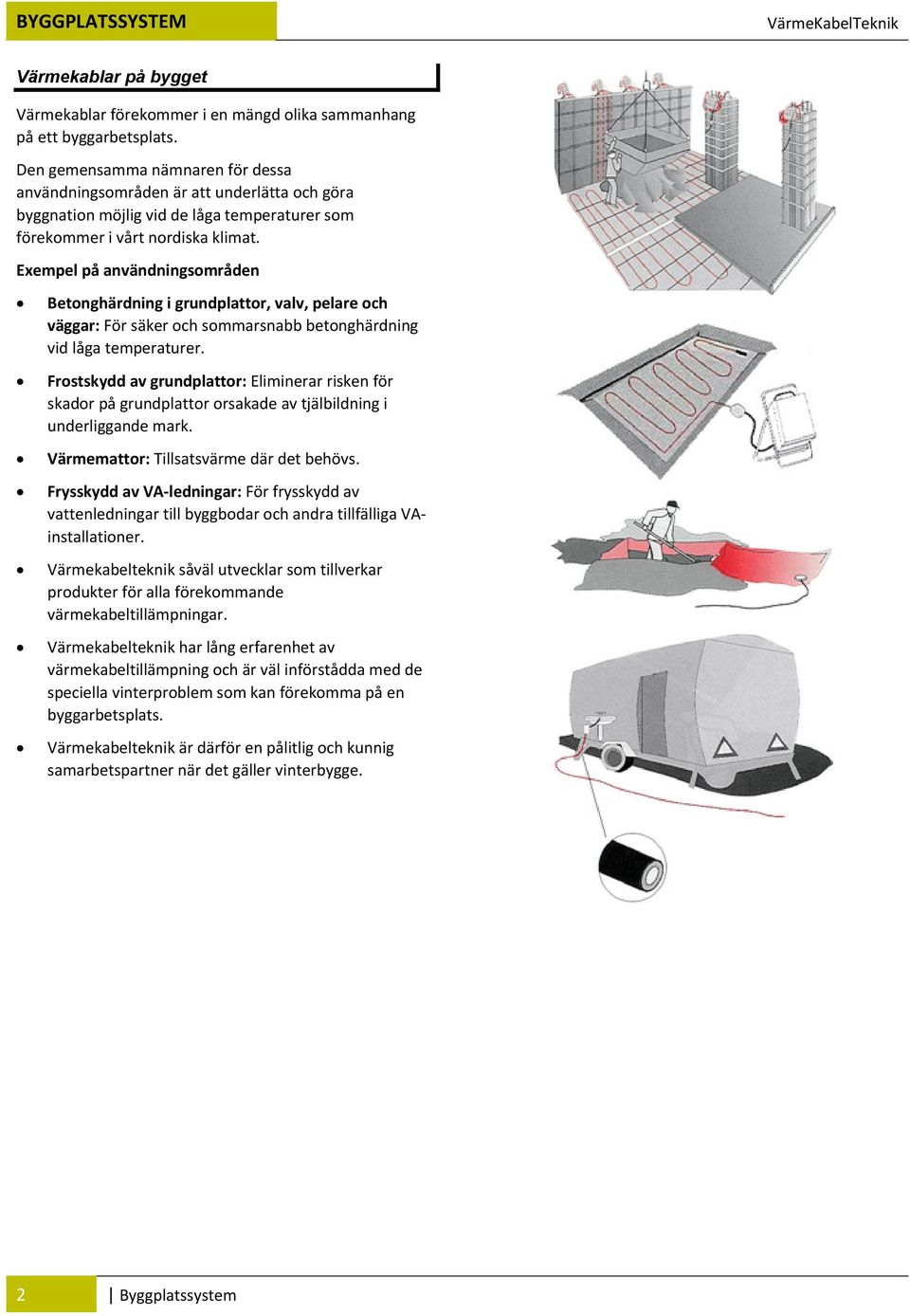

2 BYGGPLATSSYSTEM VärmeKabelTeknik Värmekablar på bygget Värmekablar förekommer i en mängd olika sammanhang på ett byggarbetsplats. Den gemensamma nämnaren för dessa användningsområden är att underlätta och göra byggnation möjlig vid de låga temperaturer som förekommer i vårt nordiska klimat. Exempel på användningsområden Betonghärdning i grundplattor, valv, pelare och väggar: För säker och sommarsnabb betonghärdning vid låga temperaturer. Frostskydd av grundplattor: Eliminerar risken för skador på grundplattor orsakade av tjälbildning i underliggande mark. Värmemattor: Tillsatsvärme där det behövs. Frysskydd av VA ledningar: För frysskydd av vattenledningar till byggbodar och andra tillfälliga VAinstallationer. Värmekabelteknik såväl utvecklar som tillverkar produkter för alla förekommande värmekabeltillämpningar. Värmekabelteknik har lång erfarenhet av värmekabeltillämpning och är väl införstådda med de speciella vinterproblem som kan förekomma på en byggarbetsplats. Värmekabelteknik är därför en pålitlig och kunnig samarbetspartner när det gäller vinterbygge. 2 Byggplatssystem

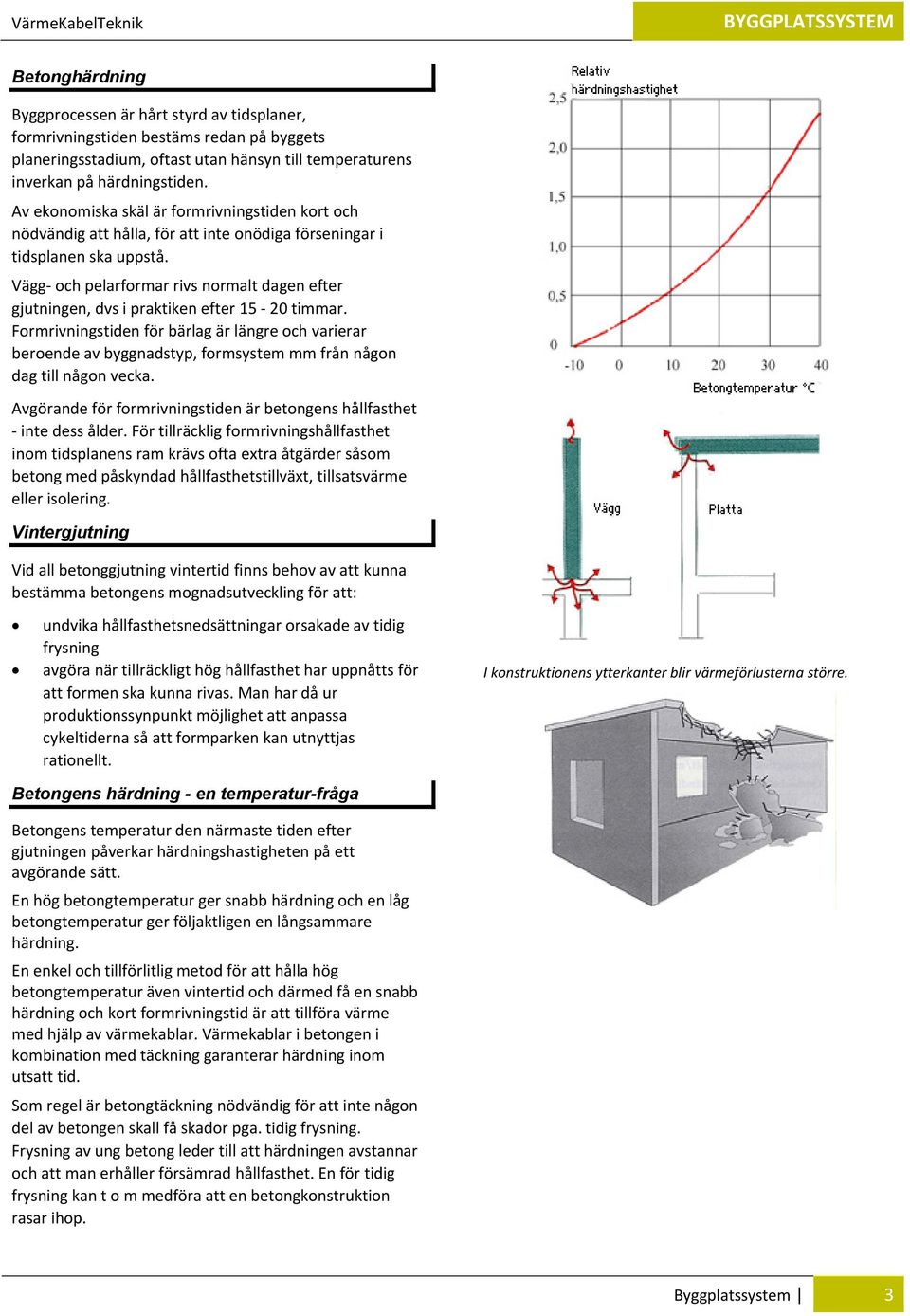

3 VärmeKabelTeknik BYGGPLATSSYSTEM Betonghärdning Byggprocessen är hårt styrd av tidsplaner, formrivningstiden bestäms redan på byggets planeringsstadium, oftast utan hänsyn till temperaturens inverkan på härdningstiden. Av ekonomiska skäl är formrivningstiden kort och nödvändig att hålla, för att inte onödiga förseningar i tidsplanen ska uppstå. Vägg och pelarformar rivs normalt dagen efter gjutningen, dvs i praktiken efter timmar. Formrivningstiden för bärlag är längre och varierar beroende av byggnadstyp, formsystem mm från någon dag till någon vecka. Avgörande för formrivningstiden är betongens hållfasthet inte dess ålder. För tillräcklig formrivningshållfasthet inom tidsplanens ram krävs ofta extra åtgärder såsom betong med påskyndad hållfasthetstillväxt, tillsatsvärme eller isolering. Vintergjutning Vid all betonggjutning vintertid finns behov av att kunna bestämma betongens mognadsutveckling för att: undvika hållfasthetsnedsättningar orsakade av tidig frysning avgöra när tillräckligt hög hållfasthet har uppnåtts för att formen ska kunna rivas. Man har då ur produktionssynpunkt möjlighet att anpassa cykeltiderna så att formparken kan utnyttjas rationellt. I konstruktionens ytterkanter blir värmeförlusterna större. Betongens härdning - en temperatur-fråga Betongens temperatur den närmaste tiden efter gjutningen påverkar härdningshastigheten på ett avgörande sätt. En hög betongtemperatur ger snabb härdning och en låg betongtemperatur ger följaktligen en långsammare härdning. En enkel och tillförlitlig metod för att hålla hög betongtemperatur även vintertid och därmed få en snabb härdning och kort formrivningstid är att tillföra värme med hjälp av värmekablar. Värmekablar i betongen i kombination med täckning garanterar härdning inom utsatt tid. Som regel är betongtäckning nödvändig för att inte någon del av betongen skall få skador pga. tidig frysning. Frysning av ung betong leder till att härdningen avstannar och att man erhåller försämrad hållfasthet. En för tidig frysning kan t o m medföra att en betongkonstruktion rasar ihop. Byggplatssystem 3

4 BYGGPLATSSYSTEM VärmeKabelTeknik Tillsatsvärme i valv och grundplattor Betonghärdning Med värmekabel förlagd direkt i betongen elimineras eventuella skador och tidsfördröjningar p g a låga utomhustemperaturer. Betongen härdar jämnt och snabbt, formarna kan rivas efter ett dygn och målningsarbeten kan påbörjas betydligt tidigare. Genom att mäta temperaturen i betongen och styra effekten till värmekabeln kan härdningsprocessen kontrolleras så att bästa hållfasthet erhålls. Med låg driftskostnad och enkel förläggning blir detta en synnerligen effektiv besparing och god försäkring mot vinterns inverkan på såväl konstruktionens hållfasthet som byggtiden. En försäkring väl värt sitt pris. Uttorkning, varmhållning: Värmekablarna kan efter gjutningen användas som värmekälla för att få snabb uttorkning, samt varmhållning av bygget. Standardslingor: Värmekabelslingorna är tillverkade av en kabel (TSF) konstruerad för detta ändamål och levereras i två olika standardlängder, 40 resp. 95 meter. Slingorna levereras dubbelspolade med anslutningsdon (CEE) monterade. Längd Kabeltyp Effekt Spänning Best.nr 40 m TSF W 230 V m TSF W 230 V Ur tabellen nedan kan man lätt utläsa hur stor yta varje slinga täcker vid önskad yteffekt (Watt/m²). Därefter räknar man ut hur många slingor det går åt. Normaleffekt är 120 watt/m². Önskad effekt C/cavstånd (cm) Täckt yta (m²) 40 m 95 m 40 m 95 m Byggplatssystem

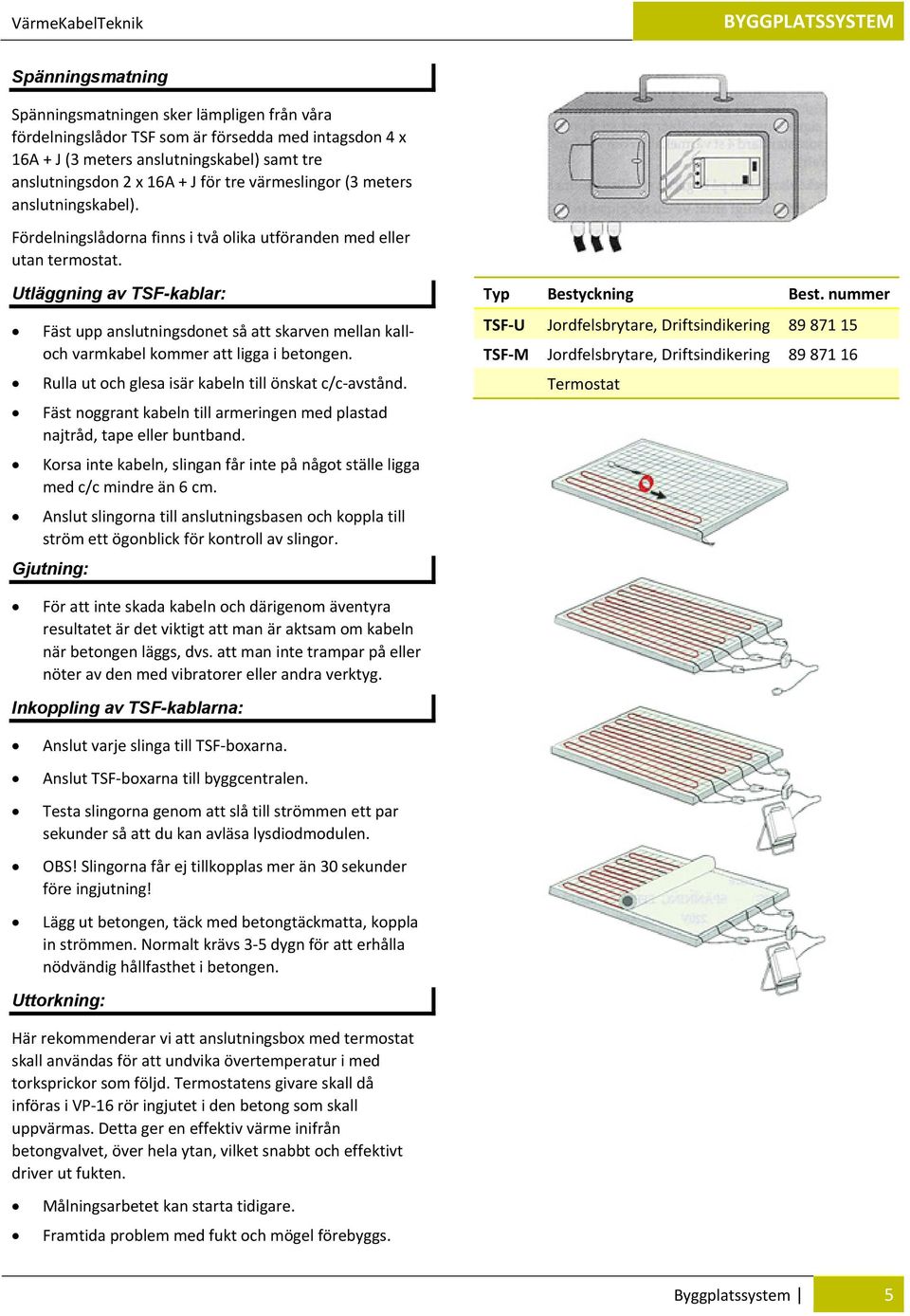

5 VärmeKabelTeknik BYGGPLATSSYSTEM Spänningsmatning Spänningsmatningen sker lämpligen från våra fördelningslådor TSF som är försedda med intagsdon 4 x 16A + J (3 meters anslutningskabel) samt tre anslutningsdon 2 x 16A + J för tre värmeslingor (3 meters anslutningskabel). Fördelningslådorna finns i två olika utföranden med eller utan termostat. Utläggning av TSF-kablar: Fäst upp anslutningsdonet så att skarven mellan kalloch varmkabel kommer att ligga i betongen. Rulla ut och glesa isär kabeln till önskat c/c avstånd. Fäst noggrant kabeln till armeringen med plastad najtråd, tape eller buntband. Korsa inte kabeln, slingan får inte på något ställe ligga med c/c mindre än 6 cm. Anslut slingorna till anslutningsbasen och koppla till ström ett ögonblick för kontroll av slingor. Gjutning: Typ Bestyckning Best. nummer TSF U Jordfelsbrytare, Driftsindikering TSF M Jordfelsbrytare, Driftsindikering Termostat För att inte skada kabeln och därigenom äventyra resultatet är det viktigt att man är aktsam om kabeln när betongen läggs, dvs. att man inte trampar på eller nöter av den med vibratorer eller andra verktyg. Inkoppling av TSF-kablarna: Anslut varje slinga till TSF boxarna. Anslut TSF boxarna till byggcentralen. Testa slingorna genom att slå till strömmen ett par sekunder så att du kan avläsa lysdiodmodulen. OBS! Slingorna får ej tillkopplas mer än 30 sekunder före ingjutning! Lägg ut betongen, täck med betongtäckmatta, koppla in strömmen. Normalt krävs 3 5 dygn för att erhålla nödvändig hållfasthet i betongen. Uttorkning: Här rekommenderar vi att anslutningsbox med termostat skall användas för att undvika övertemperatur i med torksprickor som följd. Termostatens givare skall då införas i VP 16 rör ingjutet i den betong som skall uppvärmas. Detta ger en effektiv värme inifrån betongvalvet, över hela ytan, vilket snabbt och effektivt driver ut fukten. Målningsarbetet kan starta tidigare. Framtida problem med fukt och mögel förebyggs. Byggplatssystem 5

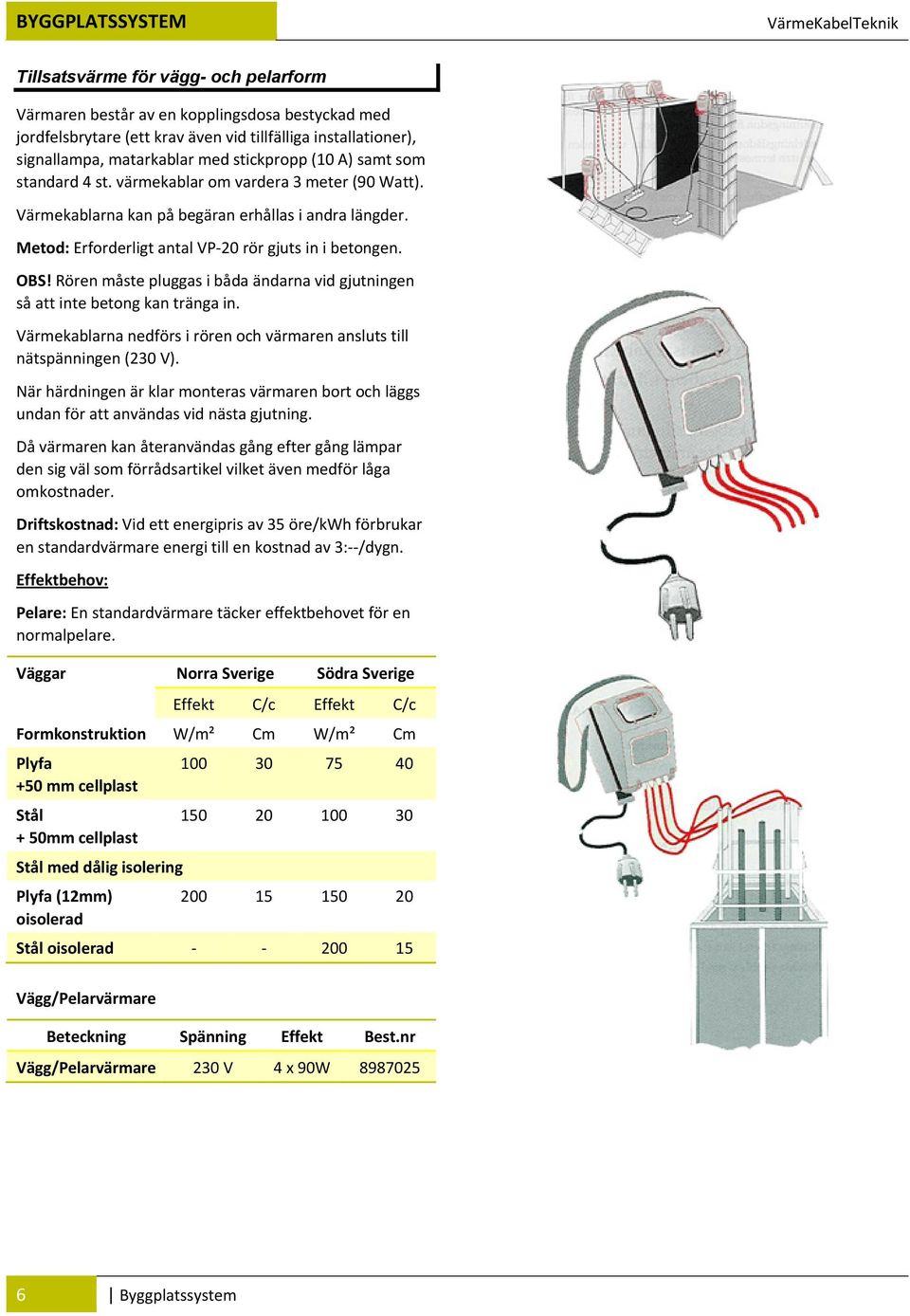

6 BYGGPLATSSYSTEM VärmeKabelTeknik Tillsatsvärme för vägg- och pelarform Värmaren består av en kopplingsdosa bestyckad med jordfelsbrytare (ett krav även vid tillfälliga installationer), signallampa, matarkablar med stickpropp (10 A) samt som standard 4 st. värmekablar om vardera 3 meter (90 Watt). Värmekablarna kan på begäran erhållas i andra längder. Metod: Erforderligt antal VP 20 rör gjuts in i betongen. OBS! Rören måste pluggas i båda ändarna vid gjutningen så att inte betong kan tränga in. Värmekablarna nedförs i rören och värmaren ansluts till nätspänningen (230 V). När härdningen är klar monteras värmaren bort och läggs undan för att användas vid nästa gjutning. Då värmaren kan återanvändas gång efter gång lämpar den sig väl som förrådsartikel vilket även medför låga omkostnader. Driftskostnad: Vid ett energipris av 35 öre/kwh förbrukar en standardvärmare energi till en kostnad av 3: /dygn. Effektbehov: Pelare: En standardvärmare täcker effektbehovet för en normalpelare. Väggar Norra Sverige Södra Sverige Effekt C/c Effekt C/c Formkonstruktion W/m² Cm W/m² Cm Plyfa +50 mm cellplast Stål + 50mm cellplast Stål med dålig isolering Plyfa (12mm) oisolerad Stål oisolerad Vägg/Pelarvärmare Beteckning Spänning Effekt Best.nr Vägg/Pelarvärmare 230 V 4 x 90W Byggplatssystem

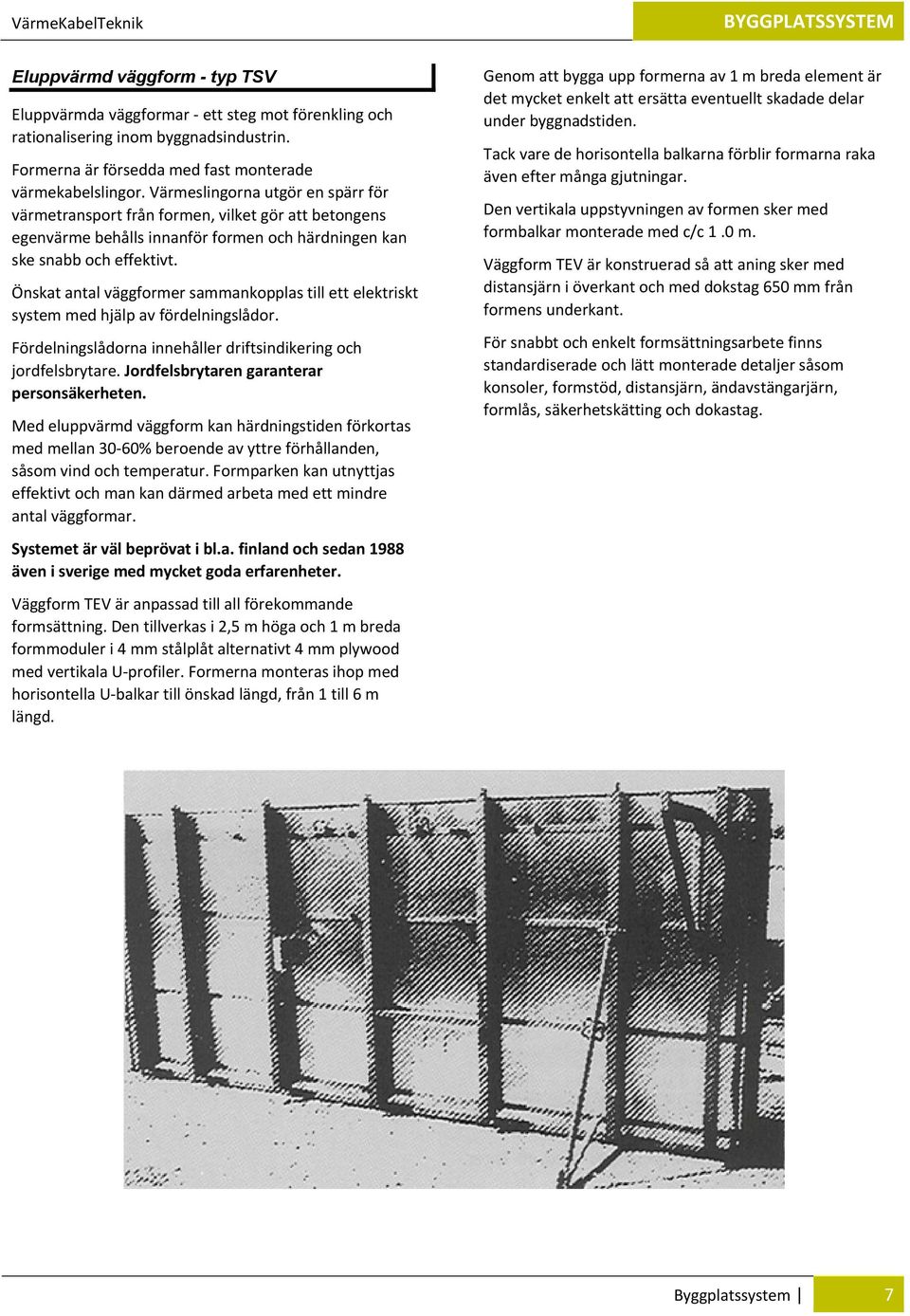

7 VärmeKabelTeknik BYGGPLATSSYSTEM Eluppvärmd väggform - typ TSV Eluppvärmda väggformar ett steg mot förenkling och rationalisering inom byggnadsindustrin. Formerna är försedda med fast monterade värmekabelslingor. Värmeslingorna utgör en spärr för värmetransport från formen, vilket gör att betongens egenvärme behålls innanför formen och härdningen kan ske snabb och effektivt. Önskat antal väggformer sammankopplas till ett elektriskt system med hjälp av fördelningslådor. Fördelningslådorna innehåller driftsindikering och jordfelsbrytare. Jordfelsbrytaren garanterar personsäkerheten. Med eluppvärmd väggform kan härdningstiden förkortas med mellan 30 60% beroende av yttre förhållanden, såsom vind och temperatur. Formparken kan utnyttjas effektivt och man kan därmed arbeta med ett mindre antal väggformar. Systemet är väl beprövat i bl.a. finland och sedan 1988 även i sverige med mycket goda erfarenheter. Väggform TEV är anpassad till all förekommande formsättning. Den tillverkas i 2,5 m höga och 1 m breda formmoduler i 4 mm stålplåt alternativt 4 mm plywood med vertikala U profiler. Formerna monteras ihop med horisontella U balkar till önskad längd, från 1 till 6 m längd. Genom att bygga upp formerna av 1 m breda element är det mycket enkelt att ersätta eventuellt skadade delar under byggnadstiden. Tack vare de horisontella balkarna förblir formarna raka även efter många gjutningar. Den vertikala uppstyvningen av formen sker med formbalkar monterade med c/c 1.0 m. Väggform TEV är konstruerad så att aning sker med distansjärn i överkant och med dokstag 650 mm från formens underkant. För snabbt och enkelt formsättningsarbete finns standardiserade och lätt monterade detaljer såsom konsoler, formstöd, distansjärn, ändavstängarjärn, formlås, säkerhetskätting och dokastag. Byggplatssystem 7

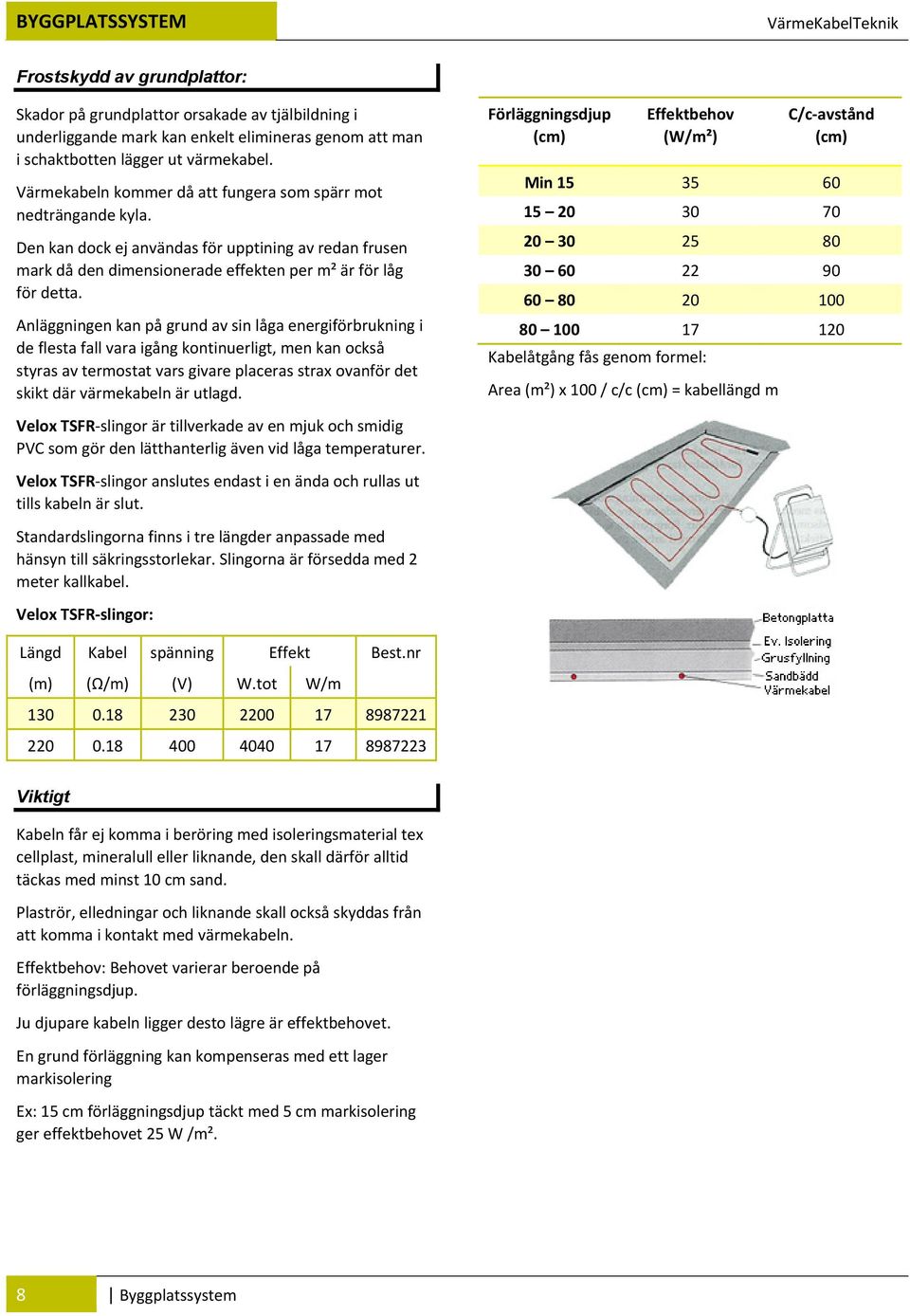

8 BYGGPLATSSYSTEM VärmeKabelTeknik Frostskydd av grundplattor: Skador på grundplattor orsakade av tjälbildning i underliggande mark kan enkelt elimineras genom att man i schaktbotten lägger ut värmekabel. Värmekabeln kommer då att fungera som spärr mot nedträngande kyla. Den kan dock ej användas för upptining av redan frusen mark då den dimensionerade effekten per m² är för låg för detta. Anläggningen kan på grund av sin låga energiförbrukning i de flesta fall vara igång kontinuerligt, men kan också styras av termostat vars givare placeras strax ovanför det skikt där värmekabeln är utlagd. Velox TSFR slingor är tillverkade av en mjuk och smidig PVC som gör den lätthanterlig även vid låga temperaturer. Velox TSFR slingor anslutes endast i en ända och rullas ut tills kabeln är slut. Standardslingorna finns i tre längder anpassade med hänsyn till säkringsstorlekar. Slingorna är försedda med 2 meter kallkabel. Velox TSFR slingor: Förläggningsdjup (cm) Effektbehov (W/m²) C/c avstånd (cm) Min Kabelåtgång fås genom formel: Area (m²) x 100 / c/c (cm) = kabellängd m Längd Kabel spänning Effekt Best.nr (m) (Ω/m) (V) W.tot W/m Viktigt Kabeln får ej komma i beröring med isoleringsmaterial tex cellplast, mineralull eller liknande, den skall därför alltid täckas med minst 10 cm sand. Plaströr, elledningar och liknande skall också skyddas från att komma i kontakt med värmekabeln. Effektbehov: Behovet varierar beroende på förläggningsdjup. Ju djupare kabeln ligger desto lägre är effektbehovet. En grund förläggning kan kompenseras med ett lager markisolering Ex: 15 cm förläggningsdjup täckt med 5 cm markisolering ger effektbehovet 25 W /m². 8 Byggplatssystem

9 VärmeKabelTeknik BYGGPLATSSYSTEM Förläggning: Värmekabeln förlagd i sandbädd direkt under icke frostskjutande skikt eliminerar risken för tjälskjutning och andra typer av frostskador. Mönster 1 Enkel förläggning. Anslutningsledningen fixeras vid plattans ena kant, kabeln rullas ut med det i tabellen hämtade c/c avståndet. När kabeln är slut börjar man om med en ny från kanten osv. Mönster 2 Förläggning med tre parallella slingor matade med en trefasgrupp. Detta ger fördelen att om en fas faller bort kvarstår en viss effekt över hela ytan. Mönster 3 Förläggning med förstärkt värme under kantbalk Byggplatssystem 9

10 BYGGPLATSSYSTEM VärmeKabelTeknik Värmemattor Användningsområden: Tjältining (klarar ca 1 meter djup) Upptining av lokala nedfrysningar Uppvärmning av formar Frostskydd av mursand och andra frostkänsliga material Frostskydd av rör och tankar. Förvärmning vid t.ex. takarbeten. Sammanfattning: Med en elektrisk värmematta tillför man värme där det behövs. El värmemattan är tunn och därmed lätt att forma. El värmemattan är termostatstyrd vilket förhindrar överhettning och garanterar lång livslängd. VÄRMEMATTOR Beteckning Mått (m) Matningsspänning 230 Volt. Uppvärmd yta Effekt (W) Längd Bredd Längd Bredd Total W/m² Typ Andra mått tillverkas på begäran. 10 Byggplatssystem

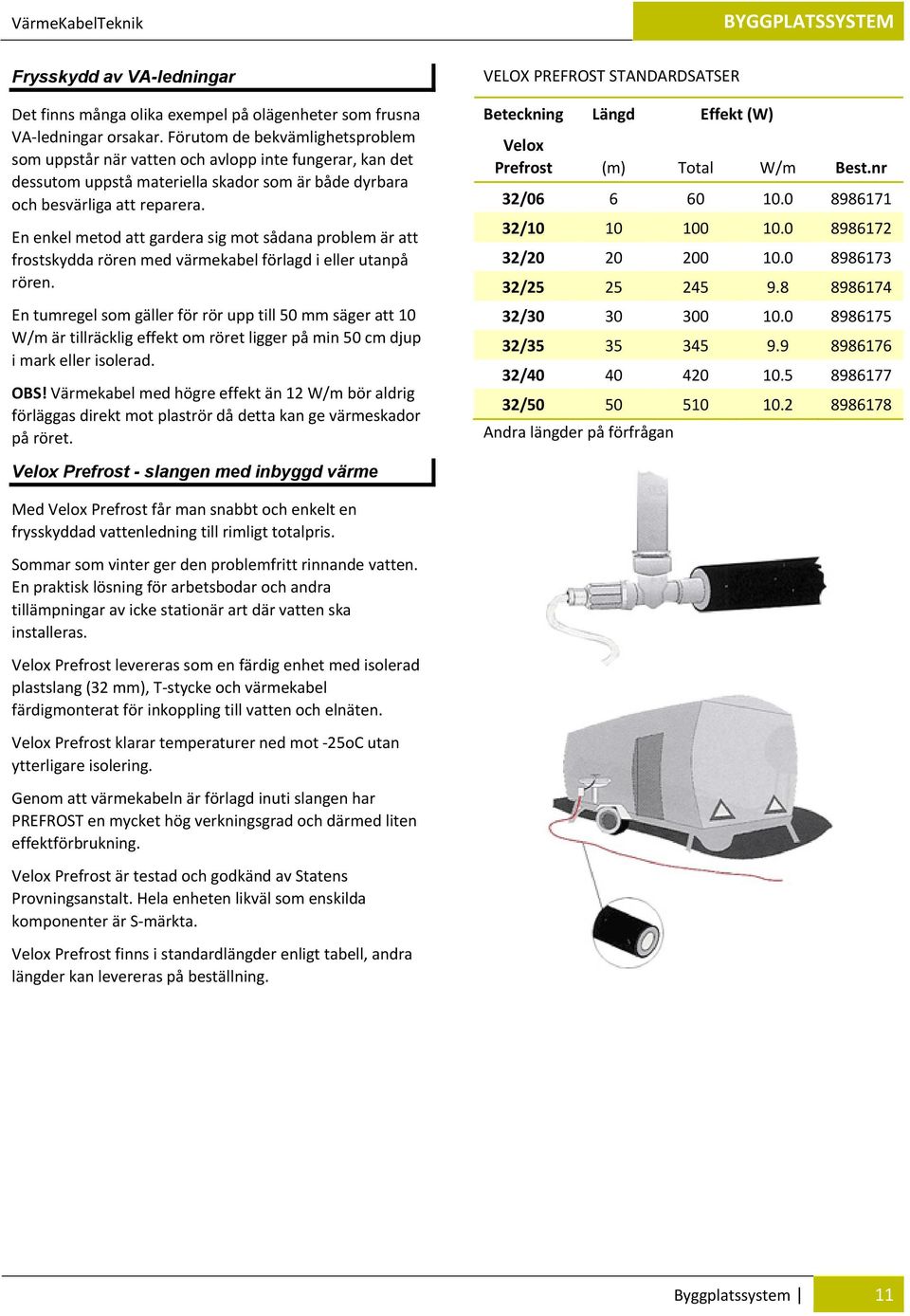

11 VärmeKabelTeknik BYGGPLATSSYSTEM Frysskydd av VA-ledningar Det finns många olika exempel på olägenheter som frusna VA ledningar orsakar. Förutom de bekvämlighetsproblem som uppstår när vatten och avlopp inte fungerar, kan det dessutom uppstå materiella skador som är både dyrbara och besvärliga att reparera. En enkel metod att gardera sig mot sådana problem är att frostskydda rören med värmekabel förlagd i eller utanpå rören. En tumregel som gäller för rör upp till 50 mm säger att 10 W/m är tillräcklig effekt om röret ligger på min 50 cm djup i mark eller isolerad. OBS! Värmekabel med högre effekt än 12 W/m bör aldrig förläggas direkt mot plaströr då detta kan ge värmeskador på röret. VELOX PREFROST STANDARDSATSER Beteckning Längd Effekt (W) Velox Prefrost (m) Total W/m Best.nr 32/ / / / / / / / Andra längder på förfrågan Velox Prefrost - slangen med inbyggd värme Med Velox Prefrost får man snabbt och enkelt en frysskyddad vattenledning till rimligt totalpris. Sommar som vinter ger den problemfritt rinnande vatten. En praktisk lösning för arbetsbodar och andra tillämpningar av icke stationär art där vatten ska installeras. Velox Prefrost levereras som en färdig enhet med isolerad plastslang (32 mm), T stycke och värmekabel färdigmonterat för inkoppling till vatten och elnäten. Velox Prefrost klarar temperaturer ned mot 25oC utan ytterligare isolering. Genom att värmekabeln är förlagd inuti slangen har PREFROST en mycket hög verkningsgrad och därmed liten effektförbrukning. Velox Prefrost är testad och godkänd av Statens Provningsanstalt. Hela enheten likväl som enskilda komponenter är S märkta. Velox Prefrost finns i standardlängder enligt tabell, andra längder kan levereras på beställning. Byggplatssystem 11

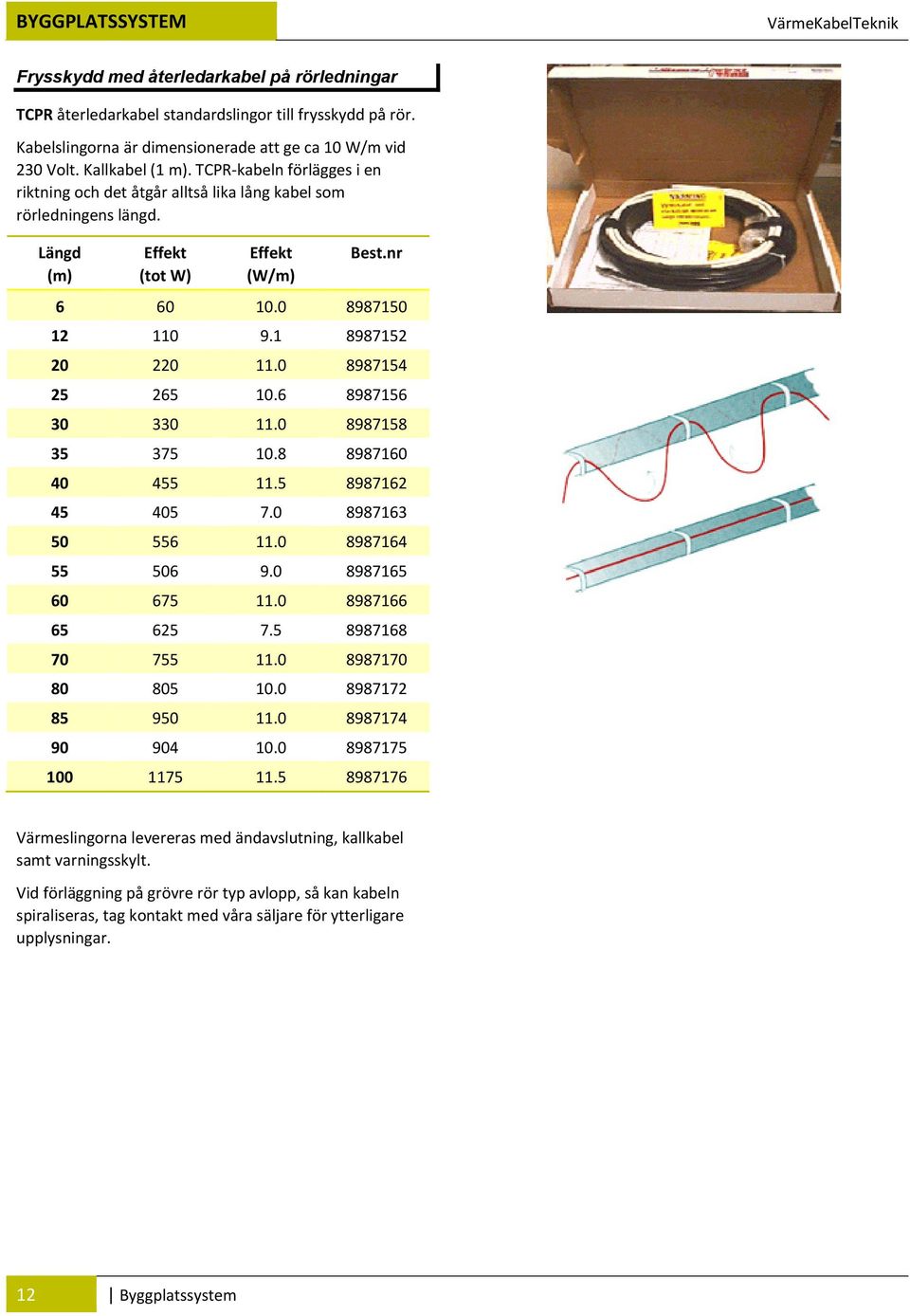

12 BYGGPLATSSYSTEM VärmeKabelTeknik Frysskydd med återledarkabel på rörledningar TCPR återledarkabel standardslingor till frysskydd på rör. Kabelslingorna är dimensionerade att ge ca 10 W/m vid 230 Volt. Kallkabel (1 m). TCPR kabeln förlägges i en riktning och det åtgår alltså lika lång kabel som rörledningens längd. Längd (m) Effekt (tot W) Effekt (W/m) Best.nr Värmeslingorna levereras med ändavslutning, kallkabel samt varningsskylt. Vid förläggning på grövre rör typ avlopp, så kan kabeln spiraliseras, tag kontakt med våra säljare för ytterligare upplysningar. 12 Byggplatssystem

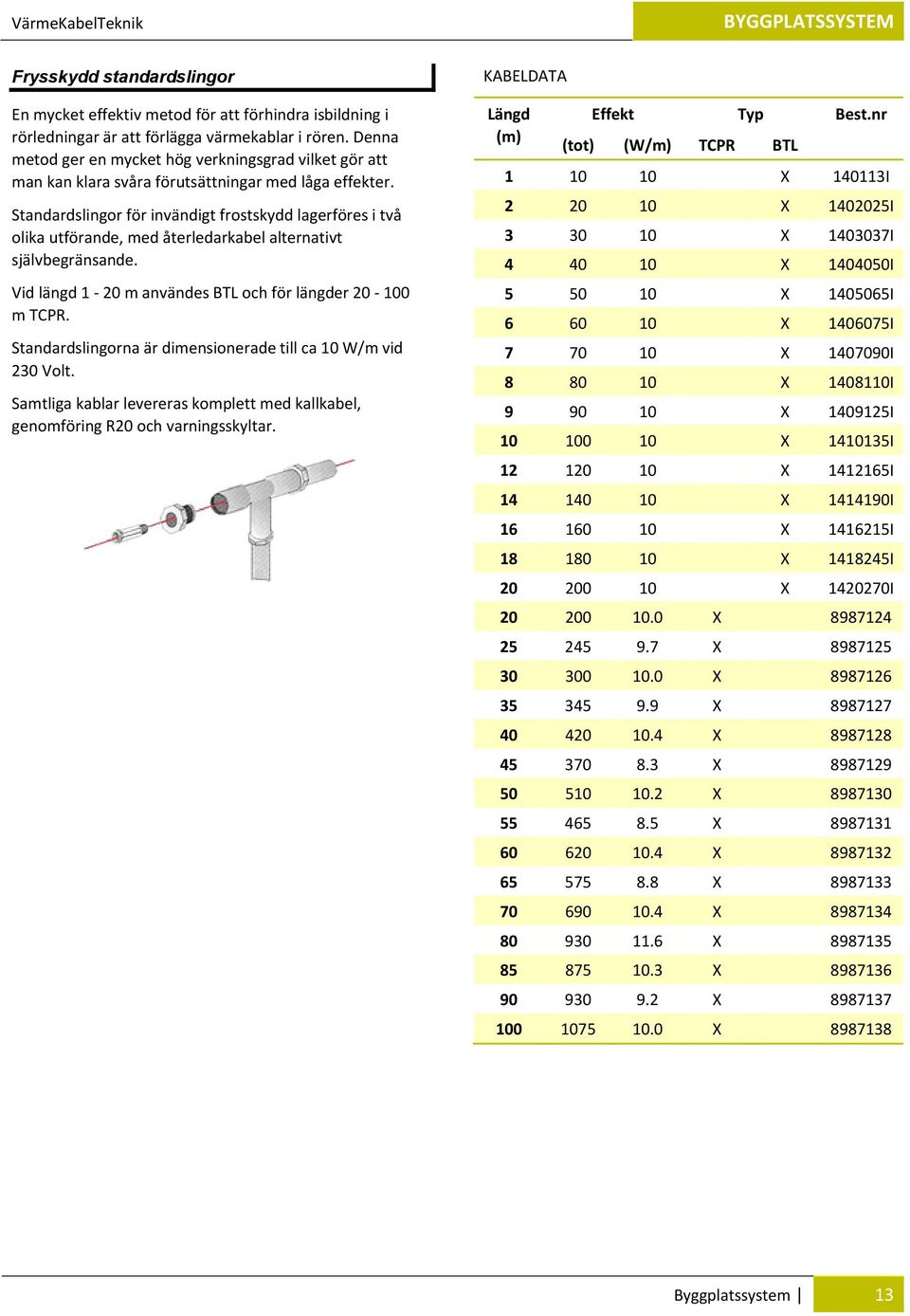

13 VärmeKabelTeknik BYGGPLATSSYSTEM Frysskydd standardslingor En mycket effektiv metod för att förhindra isbildning i rörledningar är att förlägga värmekablar i rören. Denna metod ger en mycket hög verkningsgrad vilket gör att man kan klara svåra förutsättningar med låga effekter. Standardslingor för invändigt frostskydd lagerföres i två olika utförande, med återledarkabel alternativt självbegränsande. Vid längd 1 20 m användes BTL och för längder m TCPR. Standardslingorna är dimensionerade till ca 10 W/m vid 230 Volt. Samtliga kablar levereras komplett med kallkabel, genomföring R20 och varningsskyltar. KABELDATA Längd Effekt Typ Best.nr (m) (tot) (W/m) TCPR BTL X I X I X I X I X I X I X I X I X I X I X I X I X I X I X I X X X X X X X X X X X X X X X Byggplatssystem 13

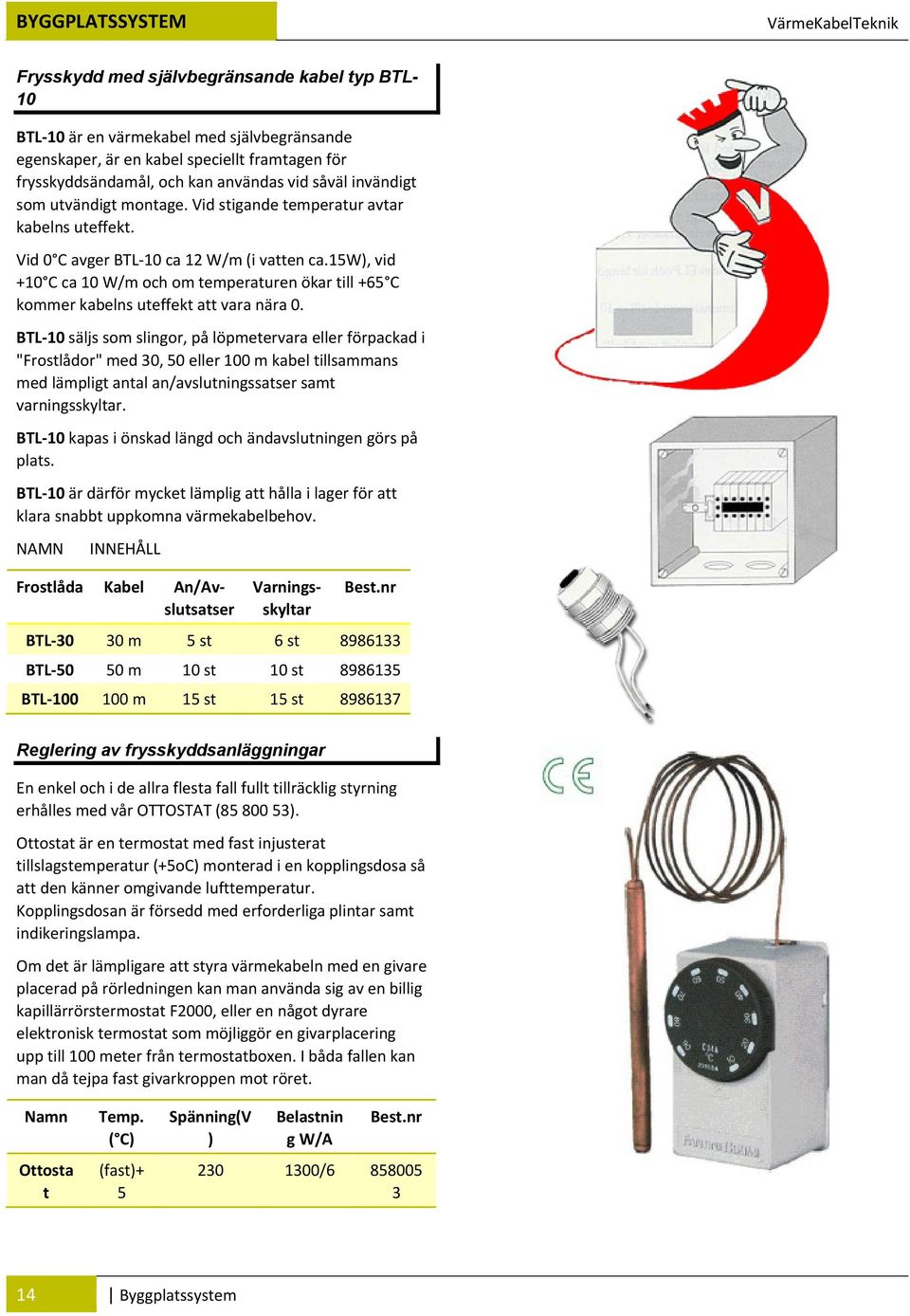

14 BYGGPLATSSYSTEM VärmeKabelTeknik Frysskydd med självbegränsande kabel typ BTL- 10 BTL 10 är en värmekabel med självbegränsande egenskaper, är en kabel speciellt framtagen för frysskyddsändamål, och kan användas vid såväl invändigt som utvändigt montage. Vid stigande temperatur avtar kabelns uteffekt. Vid 0 C avger BTL 10 ca 12 W/m (i vatten ca.15w), vid +10 C ca 10 W/m och om temperaturen ökar till +65 C kommer kabelns uteffekt att vara nära 0. BTL 10 säljs som slingor, på löpmetervara eller förpackad i "Frostlådor" med 30, 50 eller 100 m kabel tillsammans med lämpligt antal an/avslutningssatser samt varningsskyltar. BTL 10 kapas i önskad längd och ändavslutningen görs på plats. BTL 10 är därför mycket lämplig att hålla i lager för att klara snabbt uppkomna värmekabelbehov. NAMN INNEHÅLL Frostlåda Kabel An/Avslutsatser Varningsskyltar Best.nr BTL m 5 st 6 st BTL m 10 st 10 st BTL m 15 st 15 st Reglering av frysskyddsanläggningar En enkel och i de allra flesta fall fullt tillräcklig styrning erhålles med vår OTTOSTAT ( ). Ottostat är en termostat med fast injusterat tillslagstemperatur (+5oC) monterad i en kopplingsdosa så att den känner omgivande lufttemperatur. Kopplingsdosan är försedd med erforderliga plintar samt indikeringslampa. Om det är lämpligare att styra värmekabeln med en givare placerad på rörledningen kan man använda sig av en billig kapillärrörstermostat F2000, eller en något dyrare elektronisk termostat som möjliggör en givarplacering upp till 100 meter från termostatboxen. I båda fallen kan man då tejpa fast givarkroppen mot röret. Namn Ottosta t Temp. ( C) (fast)+ 5 Spänning(V ) Belastnin g W/A Best.nr / Byggplatssystem

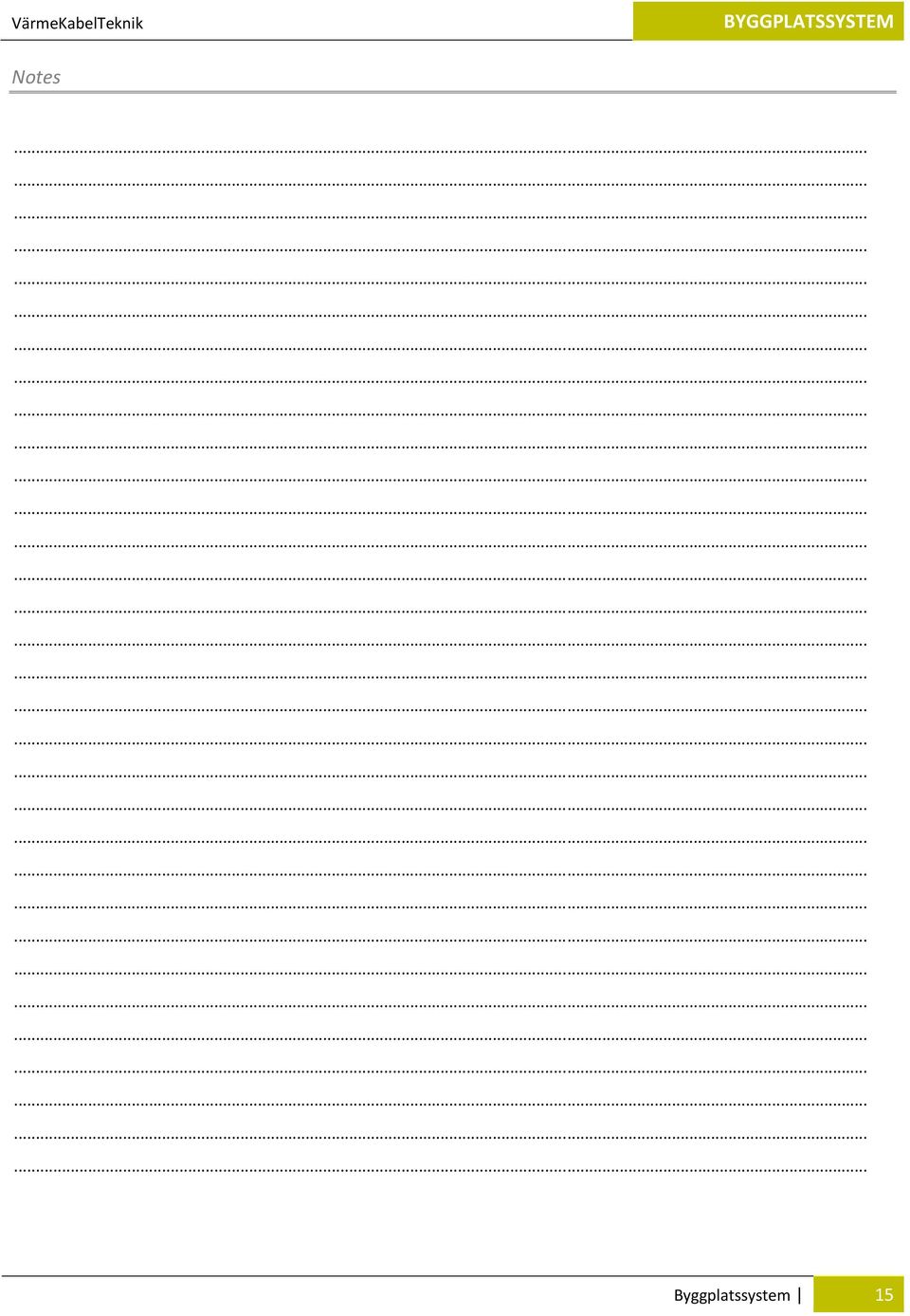

15 VärmeKabelTeknik BYGGPLATSSYSTEM Notes Byggplatssystem 15

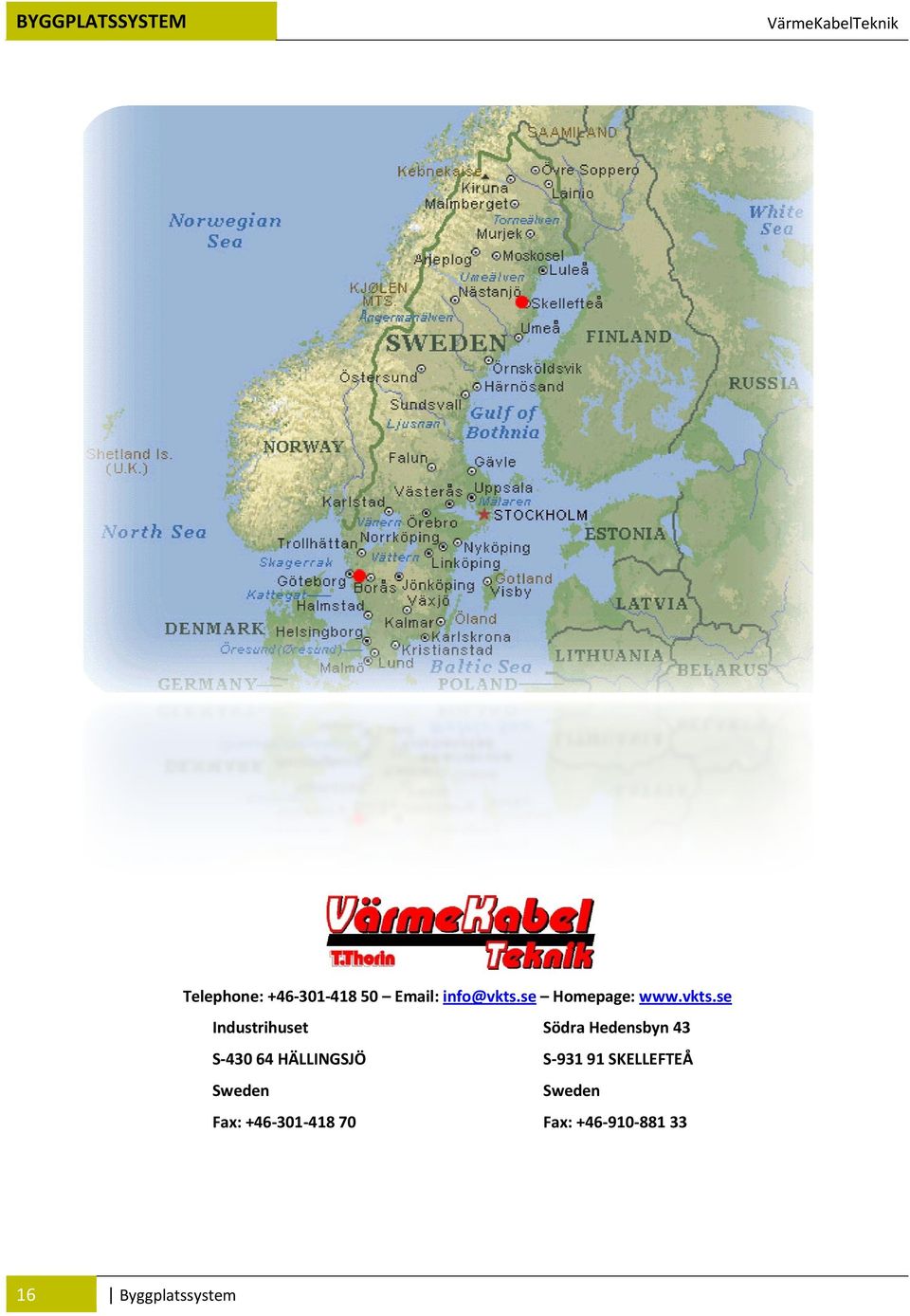

16 BYGGPLATSSYSTEM VärmeKabelTeknik Telephone: Homepage: Industrihuset SödraHedensbyn43 S 43064HÄLLINGSJÖ S 93191SKELLEFTEÅ Sweden Sweden Fax: Fax: Byggplatssystem
