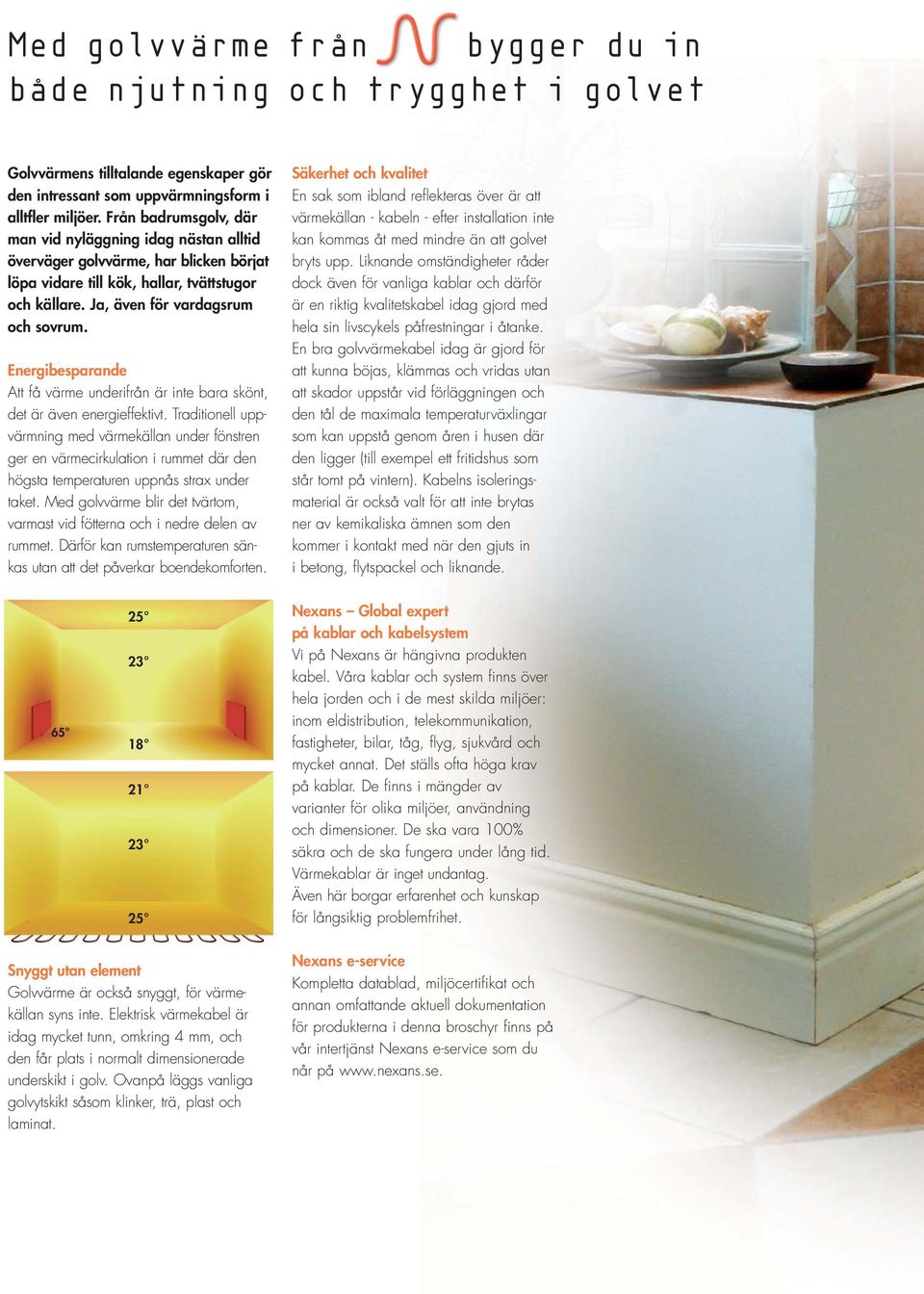

2 Med golvvärme från bygger du in både njutning och trygghet i golvet Golvvärmens tilltalande egenskaper gör den intressant som uppvärmningsform i alltfler miljöer. Från badrumsgolv, där man vid nyläggning idag nästan alltid överväger golvvärme, har blicken börjat löpa vidare till kök, hallar, tvättstugor och källare. Ja, även för vardagsrum och sovrum. Energibesparande Att få värme underifrån är inte bara skönt, det är även energieffektivt. Traditionell uppvärmning med värmekällan under fönstren ger en värmecirkulation i rummet där den högsta temperaturen uppnås strax under taket. Med golvvärme blir det tvärtom, varmast vid fötterna och i nedre delen av rummet. Därför kan rumstemperaturen sänkas utan att det påverkar boendekomforten. Säkerhet och kvalitet En sak som ibland reflekteras över är att värmekällan - kabeln - efter installation inte kan kommas åt med mindre än att golvet bryts upp. Liknande omständigheter råder dock även för vanliga kablar och därför är en riktig kvalitetskabel idag gjord med hela sin livscykels påfrestningar i åtanke. En bra golvvärmekabel idag är gjord för att kunna böjas, klämmas och vridas utan att skador uppstår vid förläggningen och den tål de maximala temperaturväxlingar som kan uppstå genom åren i husen där den ligger (till exempel ett fritidshus som står tomt på vintern). Kabelns isoleringsmaterial är också valt för att inte brytas ner av kemikaliska ämnen som den kommer i kontakt med när den gjuts in i betong, flytspackel och liknande Nexans Global expert på kablar och kabelsystem Vi på Nexans är hängivna produkten kabel. Våra kablar och system finns över hela jorden och i de mest skilda miljöer: inom eldistribution, telekommunikation, fastigheter, bilar, tåg, flyg, sjukvård och mycket annat. Det ställs ofta höga krav på kablar. De finns i mängder av varianter för olika miljöer, användning och dimensioner. De ska vara 100% säkra och de ska fungera under lång tid. Värmekablar är inget undantag. Även här borgar erfarenhet och kunskap för långsiktig problemfrihet. Snyggt utan element Golvvärme är också snyggt, för värmekällan syns inte. Elektrisk värmekabel är idag mycket tunn, omkring 4 mm, och den får plats i normalt dimensionerade underskikt i golv. Ovanpå läggs vanliga golvytskikt såsom klinker, trä, plast och laminat. Nexans e-service Kompletta datablad, miljöcertifikat och annan omfattande aktuell dokumentation för produkterna i denna broschyr finns på vår intertjänst Nexans e-service som du når på

3

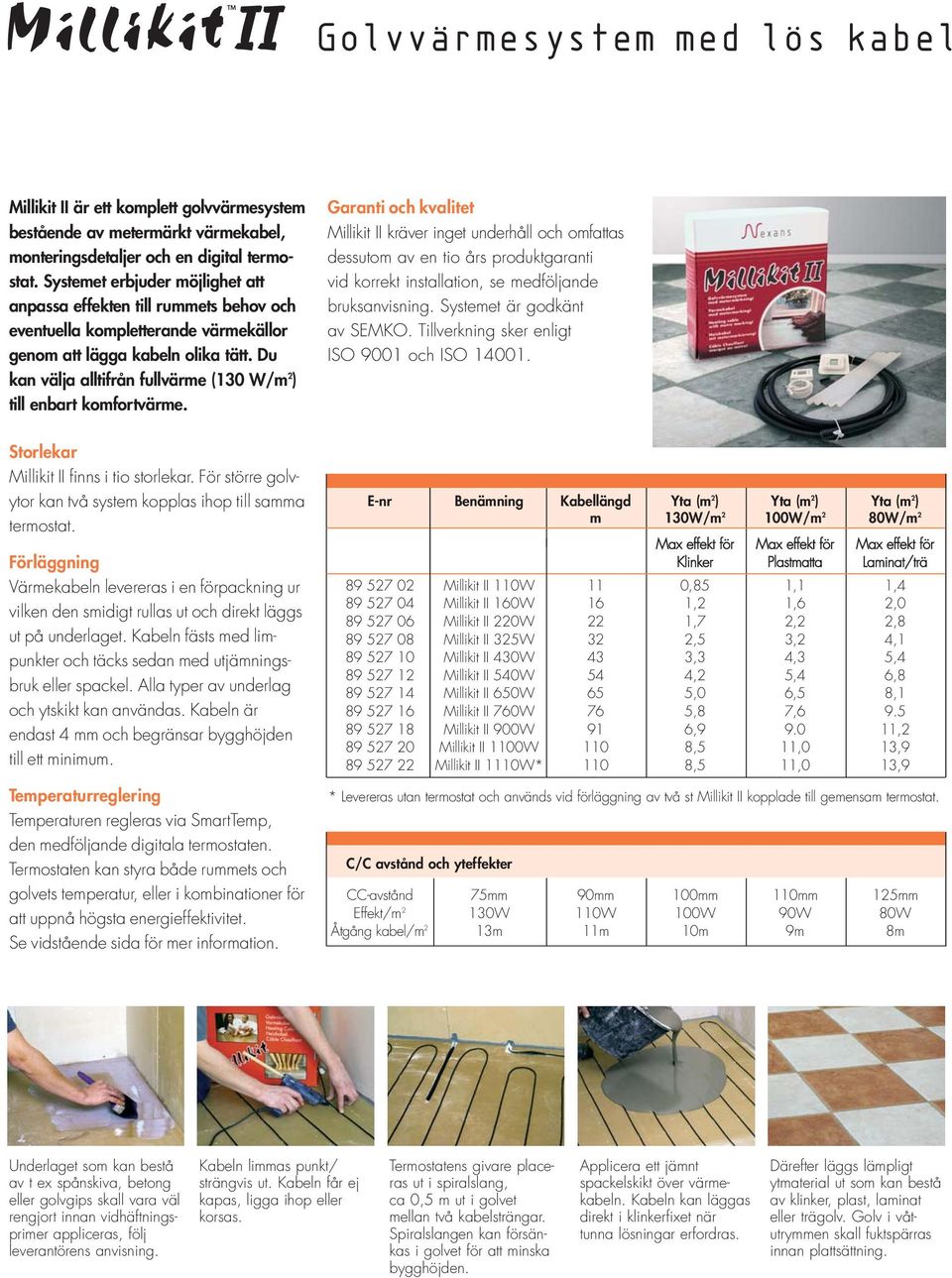

4 Golvvärmesystem med lös kabel Millikit II är ett komplett golvvärmesystem bestående av metermärkt värmekabel, monteringsdetaljer och en digital termostat. Systemet erbjuder möjlighet att anpassa effekten till rummets behov och eventuella kompletterande värmekällor genom att lägga kabeln olika tätt. Du kan välja alltifrån fullvärme (130 W/m 2 ) till enbart komfortvärme. Garanti och kvalitet Millikit II kräver inget underhåll och omfattas dessutom av en tio års produktgaranti vid korrekt installation, se medföljande bruksanvisning. Systemet är godkänt av SEMKO. Tillverkning sker enligt ISO 9001 och ISO Storlekar Millikit II finns i tio storlekar. För större golvytor kan två system kopplas ihop till samma termostat. Förläggning Värmekabeln levereras i en förpackning ur vilken den smidigt rullas ut och direkt läggs ut på underlaget. Kabeln fästs med limpunkter och täcks sedan med utjämningsbruk eller spackel. Alla typer av underlag och ytskikt kan användas. Kabeln är endast 4 mm och begränsar bygghöjden till ett minimum. Temperaturreglering Temperaturen regleras via SmartTemp, den medföljande digitala termostaten. Termostaten kan styra både rummets och golvets temperatur, eller i kombinationer för att uppnå högsta energieffektivitet. Se vidstående sida för mer information. E-nr Benämning Kabellängd Yta (m 2 ) Yta (m 2 ) Yta (m 2 ) m 130W/m 2 100W/m 2 80W/m 2 Max effekt för Max effekt för Max effekt för Klinker Plastmatta Laminat/trä Millikit II 110W 11 0,85 1,1 1, Millikit II 160W 16 1,2 1,6 2, Millikit II 220W 22 1,7 2,2 2, Millikit II 325W 32 2,5 3,2 4, Millikit II 430W 43 3,3 4,3 5, Millikit II 540W 54 4,2 5,4 6, Millikit II 650W 65 5,0 6,5 8, Millikit II 760W 76 5,8 7, Millikit II 900W 91 6, , Millikit II 1100W 110 8,5 11,0 13, Millikit II 1110W* 110 8,5 11,0 13,9 * Levereras utan termostat och används vid förläggning av två st Millikit II kopplade till gemensam termostat. C/C avstånd och yteffekter CC-avstånd 75mm 90mm 100mm 110mm 125mm Effekt/m 2 130W 110W 100W 90W 80W Åtgång kabel/m 2 13m 11m 10m 9m 8m Underlaget som kan bestå av t ex spånskiva, betong eller golvgips skall vara väl rengjort innan vidhäftningsprimer appliceras, följ leverantörens anvisning. Kabeln limmas punkt/ strängvis ut. Kabeln får ej kapas, ligga ihop eller korsas. Termostatens givare placeras ut i spiralslang, ca 0,5 m ut i golvet mellan två kabelsträngar. Spiralslangen kan försänkas i golvet för att minska bygghöjden. Applicera ett jämnt spackelskikt över värmekabeln. Kabeln kan läggas direkt i klinkerfixet när tunna lösningar erfordras. Därefter läggs lämpligt ytmaterial ut som kan bestå av klinker, plast, laminat eller trägolv. Golv i våtutrymmen skall fuktspärras innan plattsättning.

5 Termostat för energibesparing (1) Morgon Vi vaknar upp till en ny dag, exempelvis kl , och önskar att värmen i huset är varm och behaglig. (2) Arbete, skola, etc. Dags att åka till arbetet eller skolan, exempelvis kl , och nu kan en energibesparing påbörjas. (4) Natt Kvällen är tillända och det är dags att sova, exempelvis kl , och ytterligare en energibesparing kan påbörjas. (3) Hemma En eller flera av familjemedlemmarna kommer hem, exempelvis kl , och önskar att värmen i huset är varm och behaglig. SmartTemp är en digital termostat med inbyggd timer utvecklad för att kombinera värmekomfort med energibesparing. Termostaten är enkel att använda och har en modern design. Displayens anpassade lutning gör den enkel att avläsa. SmartTemp levereras i vit färg och som tillbehör finns täckram och lock i rostfritt utförande för att matcha övrig inredning. Energibesparing SmartTemp styr golvvärmen enligt ett dagsprogram med fyra händelseperioder. Det gör att värmen växlar mellan en besparande energitemperatur och full komforttemperatur vid olika tillfällen under dygnet. Du får en behaglig värmekomfort samtidigt som en energibesparing erhålls. Manuell/Komfortfunktion Dagsprogrammet kan enkelt frånkopplas, antingen permanent (Manuell funktion) eller temporärt genom att en händelseperiod kopplas ifrån i dagsprogrammet varpå den sedan återgår till inställt program (Komfortfunktion). Självjusterande årstidsanpassning Tiden för att värma upp ett rum från energitemperatur till komforttemperatur varierar under årets olika årstider. För att kompensera detta har SmartTemp en adaptiv funktion som innebär att termostaten "lär sig" varationerna och automatiskt justerar uppvärmningstiden för gällande årstid. Den ser därmed till att önskad temperatur alltid åstadkommes vid rätt tidpunkt. Flera regleringsmöjligheter SmartTemp är utrustad med tre olika regleringsfunktioner: Golv: Reglering sker via golvgivare (standard). Rum: Reglering sker via inbyggd rumsgivare. Rum-Golv: Reglering sker via inbyggd rumsgivare i kombination med temperaturbegränsning av golvet. Genom SmartTemps olika regleringsmöjligheter kan både komforttemperatur och eventuella temperaturkrav på golvmaterial kombineras. Benämning Art. nr SmartTemp och givare, IP21 E Ram + lock, rostfri ELJO E Metallnät, ark 80x60 cm 20 st E Metallnät, rulle 1x10 m E Plåtskoning E Värmekabellim, 40 st stavar á 30 cm E SmartTemp ingår som standard i Millikit II men kan även köpas separat till Millidry och Millimat.

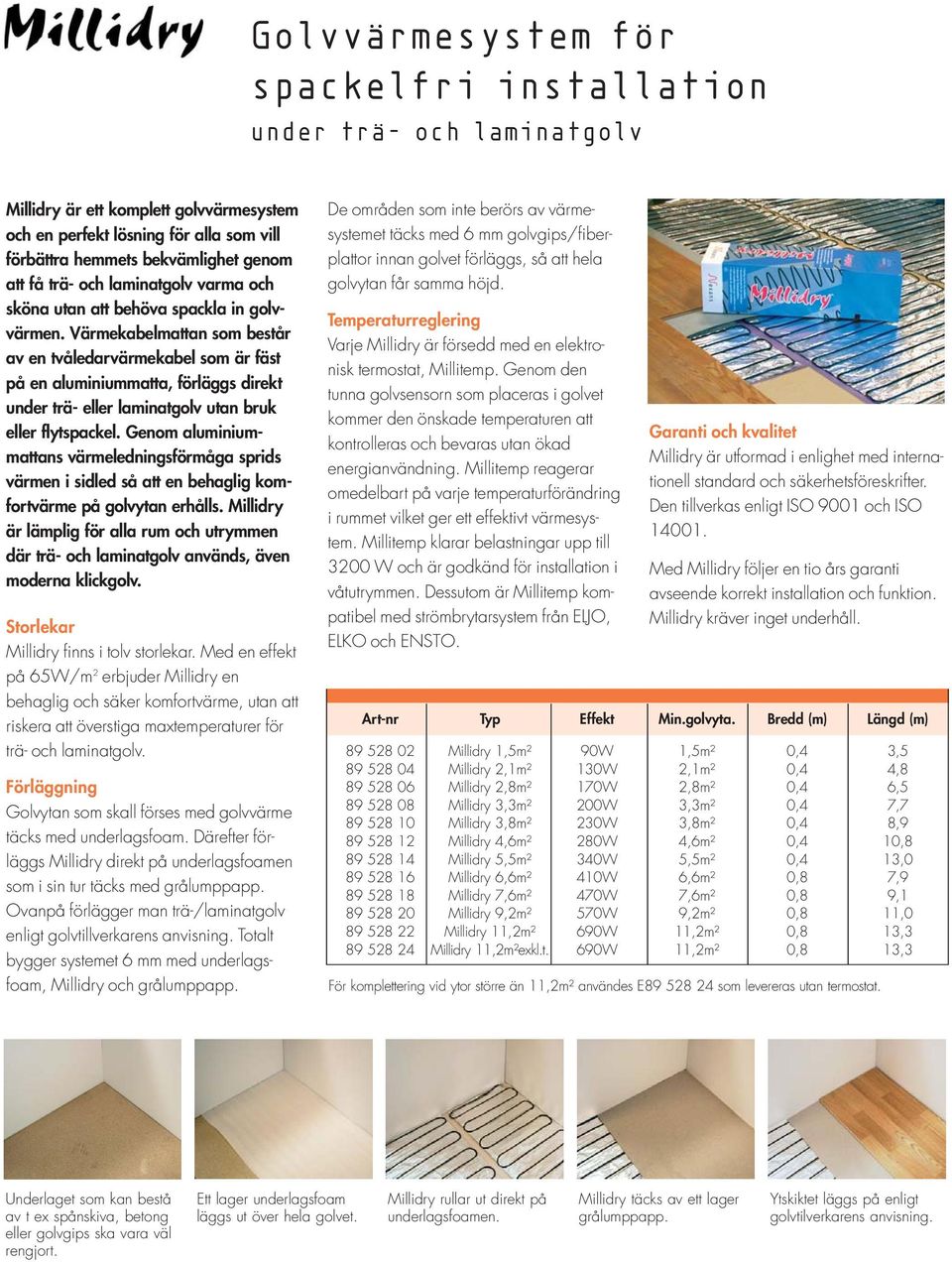

6 Golvvärmesystem för spackelfri installation under trä- och laminatgolv Millidry är ett komplett golvvärmesystem och en perfekt lösning för alla som vill förbättra hemmets bekvämlighet genom att få trä- och laminatgolv varma och sköna utan att behöva spackla in golvvärmen. Värmekabelmattan som består av en tvåledarvärmekabel som är fäst på en aluminiummatta, förläggs direkt under trä- eller laminatgolv utan bruk eller flytspackel. Genom aluminiummattans värmeledningsförmåga sprids värmen i sidled så att en behaglig komfortvärme på golvytan erhålls. Millidry är lämplig för alla rum och utrymmen där trä- och laminatgolv används, även moderna klickgolv. Storlekar Millidry finns i tolv storlekar. Med en effekt på 65W/m 2 erbjuder Millidry en behaglig och säker komfortvärme, utan att riskera att överstiga maxtemperaturer för trä- och laminatgolv. Förläggning Golvytan som skall förses med golvvärme täcks med underlagsfoam. Därefter förläggs Millidry direkt på underlagsfoamen som i sin tur täcks med grålumppapp. Ovanpå förlägger man trä-/laminatgolv enligt golvtillverkarens anvisning. Totalt bygger systemet 6 mm med underlagsfoam, Millidry och grålumppapp. De områden som inte berörs av värmesystemet täcks med 6 mm golvgips/fiberplattor innan golvet förläggs, så att hela golvytan får samma höjd. Temperaturreglering Varje Millidry är försedd med en elektronisk termostat, Millitemp. Genom den tunna golvsensorn som placeras i golvet kommer den önskade temperaturen att kontrolleras och bevaras utan ökad energianvändning. Millitemp reagerar omedelbart på varje temperaturförändring i rummet vilket ger ett effektivt värmesystem. Millitemp klarar belastningar upp till 3200 W och är godkänd för installation i våtutrymmen. Dessutom är Millitemp kompatibel med strömbrytarsystem från ELJO, ELKO och ENSTO. Garanti och kvalitet Millidry är utformad i enlighet med internationell standard och säkerhetsföreskrifter. Den tillverkas enligt ISO 9001 och ISO Med Millidry följer en tio års garanti avseende korrekt installation och funktion. Millidry kräver inget underhåll. Art-nr Typ Effekt Min.golvyta. Bredd (m) Längd (m) Millidry 1,5m² 90W 1,5m² 0,4 3, Millidry 2,1m² 130W 2,1m² 0,4 4, Millidry 2,8m² 170W 2,8m² 0,4 6, Millidry 3,3m² 200W 3,3m² 0,4 7, Millidry 3,8m² 230W 3,8m² 0,4 8, Millidry 4,6m² 280W 4,6m² 0,4 10, Millidry 5,5m² 340W 5,5m² 0,4 13, Millidry 6,6m² 410W 6,6m² 0,8 7, Millidry 7,6m² 470W 7,6m² 0,8 9, Millidry 9,2m² 570W 9,2m² 0,8 11, Millidry 11,2m² 690W 11,2m² 0,8 13, Millidry 11,2m²exkl.t. 690W 11,2m² 0,8 13,3 För komplettering vid ytor större än 11,2m² användes E som levereras utan termostat. Underlaget som kan bestå av t ex spånskiva, betong eller golvgips ska vara väl rengjort. Ett lager underlagsfoam läggs ut över hela golvet. Millidry rullar ut direkt på underlagsfoamen. Millidry täcks av ett lager grålumppapp. Ytskiktet läggs på enligt golvtilverkarens anvisning.

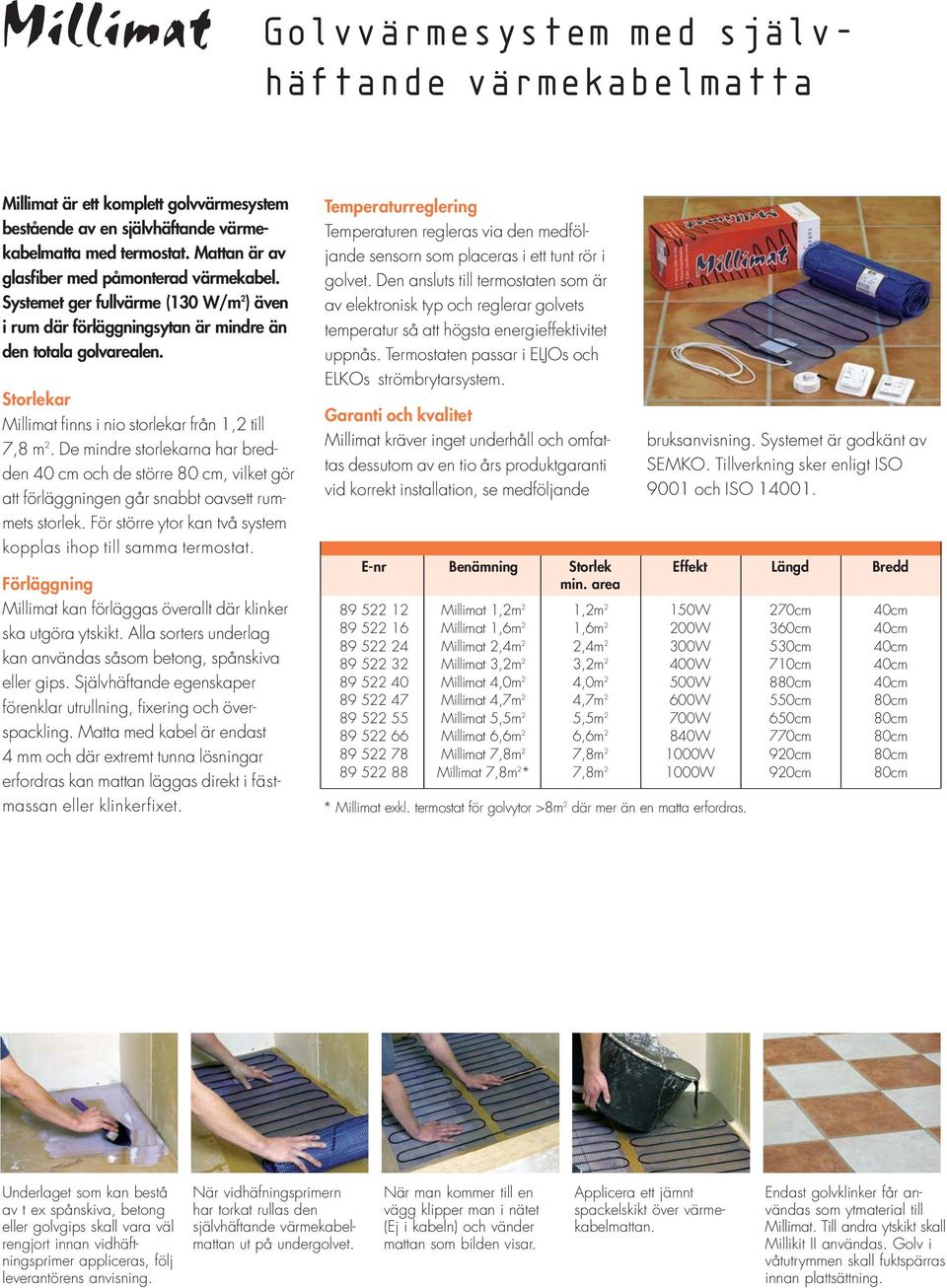

7 Golvvärmesystem med självhäftande värmekabelmatta Millimat är ett komplett golvvärmesystem bestående av en självhäftande värmekabelmatta med termostat. Mattan är av glasfiber med påmonterad värmekabel. Systemet ger fullvärme (130 W/m 2 ) även i rum där förläggningsytan är mindre än den totala golvarealen. Storlekar Millimat finns i nio storlekar från 1,2 till 7,8 m 2. De mindre storlekarna har bredden 40 cm och de större 80 cm, vilket gör att förläggningen går snabbt oavsett rummets storlek. För större ytor kan två system kopplas ihop till samma termostat. Förläggning Millimat kan förläggas överallt där klinker ska utgöra ytskikt. Alla sorters underlag kan användas såsom betong, spånskiva eller gips. Självhäftande egenskaper förenklar utrullning, fixering och överspackling. Matta med kabel är endast 4 mm och där extremt tunna lösningar erfordras kan mattan läggas direkt i fästmassan eller klinkerfixet. Temperaturreglering Temperaturen regleras via den medföljande sensorn som placeras i ett tunt rör i golvet. Den ansluts till termostaten som är av elektronisk typ och reglerar golvets temperatur så att högsta energieffektivitet uppnås. Termostaten passar i ELJOs och ELKOs strömbrytarsystem. Garanti och kvalitet Millimat kräver inget underhåll och omfattas dessutom av en tio års produktgaranti vid korrekt installation, se medföljande * Millimat exkl. termostat för golvytor >8m 2 där mer än en matta erfordras. bruksanvisning. Systemet är godkänt av SEMKO. Tillverkning sker enligt ISO 9001 och ISO E-nr Benämning Storlek Effekt Längd Bredd min. area Millimat 1,2m 2 1,2m 2 150W 270cm 40cm Millimat 1,6m 2 1,6m 2 200W 360cm 40cm Millimat 2,4m 2 2,4m 2 300W 530cm 40cm Millimat 3,2m 2 3,2m 2 400W 710cm 40cm Millimat 4,0m 2 4,0m 2 500W 880cm 40cm Millimat 4,7m 2 4,7m 2 600W 550cm 80cm Millimat 5,5m 2 5,5m 2 700W 650cm 80cm Millimat 6,6m 2 6,6m 2 840W 770cm 80cm Millimat 7,8m 2 7,8m W 920cm 80cm Millimat 7,8m 2 * 7,8m W 920cm 80cm Underlaget som kan bestå av t ex spånskiva, betong eller golvgips skall vara väl rengjort innan vidhäftningsprimer appliceras, följ leverantörens anvisning. När vidhäfningsprimern har torkat rullas den självhäftande värmekabelmattan ut på undergolvet. När man kommer till en vägg klipper man i nätet (Ej i kabeln) och vänder mattan som bilden visar. Applicera ett jämnt spackelskikt över värmekabelmattan. Endast golvklinker får användas som ytmaterial till Millimat. Till andra ytskikt skall Millikit II användas. Golv i våtutrymmen skall fuktspärras innan plattsättning.
