Produktkatalog 2005:1.

Storlek: px
Starta visningen från sidan:

Download "Produktkatalog 2005:1. www.devi.se"

Transkript

1 Produktkatalog 2005:1

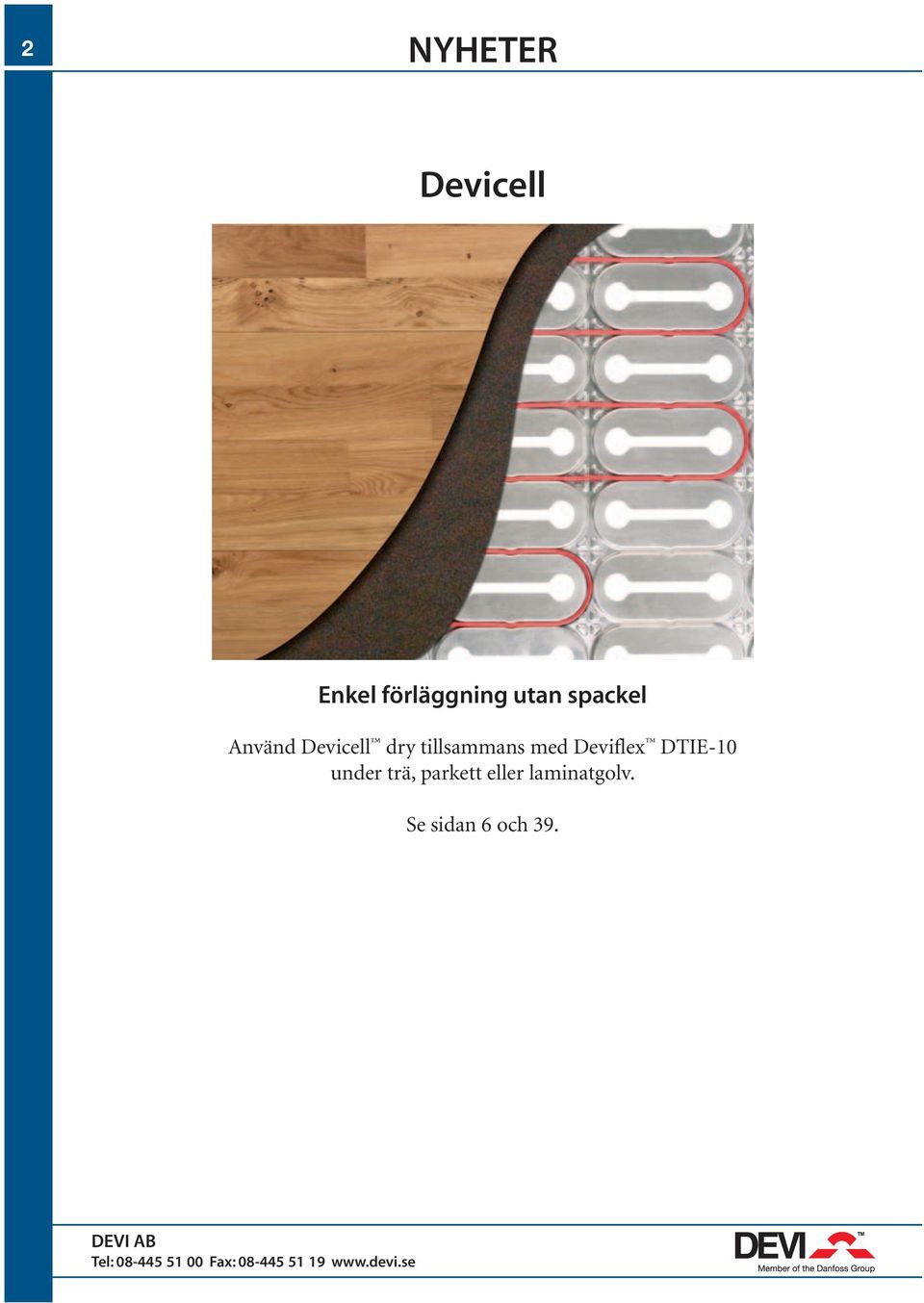

2 2 NYHETER Devicell Enkel förläggning utan spackel Använd Devicell dry tillsammans med Deviflex DTIE-10 under trä, parkett eller laminatgolv. Se sidan 6 och 39.

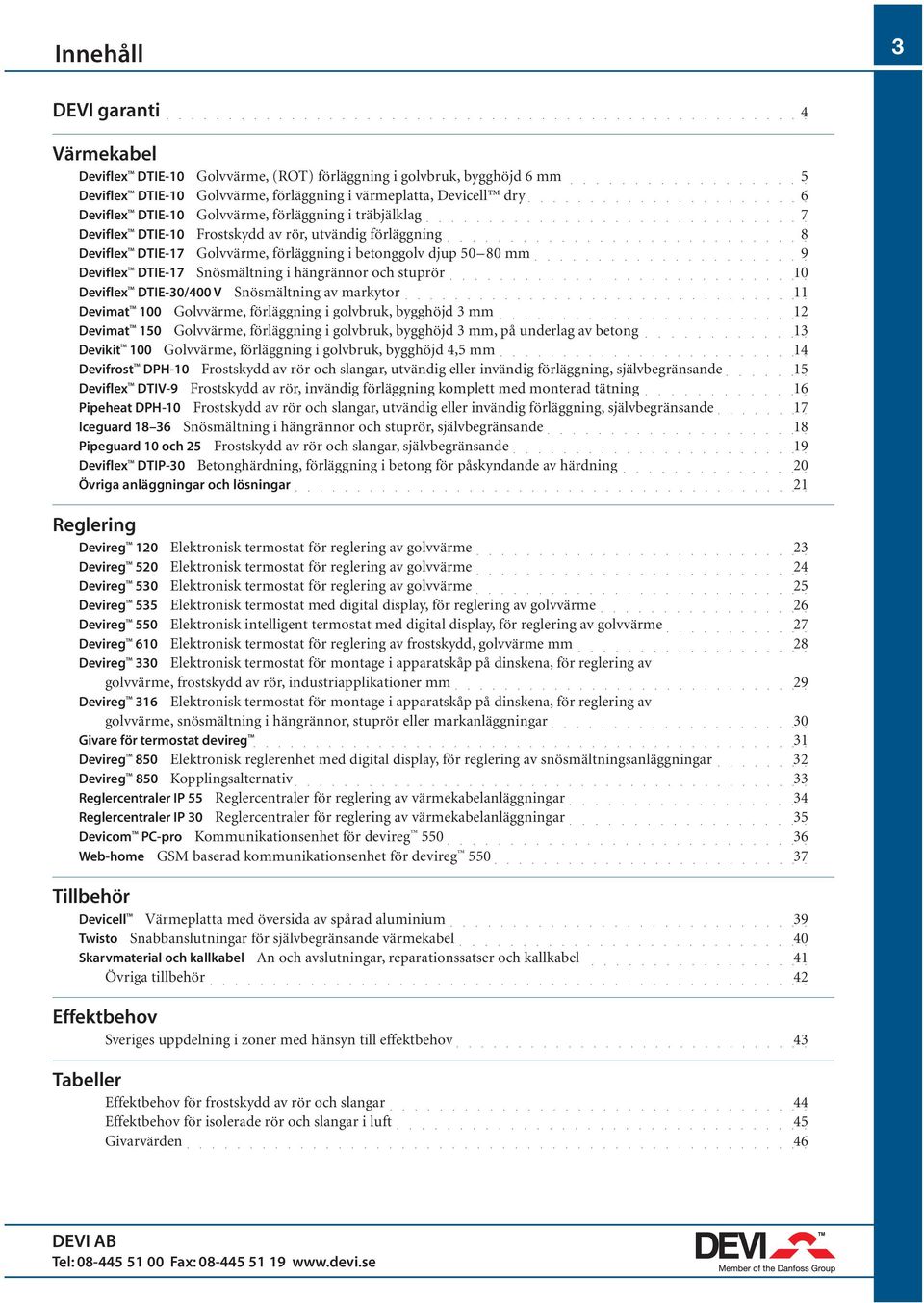

3 Innehåll 3 DEVI garanti 4 Värmekabel Deviflex DTIE-10 Golvvärme, (ROT) förläggning i golvbruk, bygghöjd 6 mm 5 Deviflex DTIE-10 Golvvärme, förläggning i värmeplatta, Devicell dry 6 Deviflex DTIE-10 Golvvärme, förläggning i träbjälklag 7 Deviflex DTIE-10 Frostskydd av rör, utvändig förläggning 8 Deviflex DTIE-17 Golvvärme, förläggning i betonggolv djup mm 9 Deviflex DTIE-17 Snösmältning i hängrännor och stuprör 10 Deviflex DTIE-30/400 V Snösmältning av markytor 11 Devimat 100 Golvvärme, förläggning i golvbruk, bygghöjd 3 mm 12 Devimat 150 Golvvärme, förläggning i golvbruk, bygghöjd 3 mm, på underlag av betong 13 Devikit 100 Golvvärme, förläggning i golvbruk, bygghöjd 4,5 mm 14 Devifrost DPH-10 Frostskydd av rör och slangar, utvändig eller invändig förläggning, självbegränsande 15 Deviflex DTIV-9 Frostskydd av rör, invändig förläggning komplett med monterad tätning 16 Pipeheat DPH-10 Frostskydd av rör och slangar, utvändig eller invändig förläggning, självbegränsande 17 Iceguard Snösmältning i hängrännor och stuprör, självbegränsande 18 Pipeguard 10 och 25 Frostskydd av rör och slangar, självbegränsande 19 Deviflex DTIP-30 Betonghärdning, förläggning i betong för påskyndande av härdning 20 Övriga anläggningar och lösningar 21 Reglering Devireg 120 Elektronisk termostat för reglering av golvvärme 23 Devireg 520 Elektronisk termostat för reglering av golvvärme 24 Devireg 530 Elektronisk termostat för reglering av golvvärme 25 Devireg 535 Elektronisk termostat med digital display, för reglering av golvvärme 26 Devireg 550 Elektronisk intelligent termostat med digital display, för reglering av golvvärme 27 Devireg 610 Elektronisk termostat för reglering av frostskydd, golvvärme mm 28 Devireg 330 Elektronisk termostat för montage i apparatskåp på dinskena, för reglering av golvvärme, frostskydd av rör, industriapplikationer mm 29 Devireg 316 Elektronisk termostat för montage i apparatskåp på dinskena, för reglering av golvvärme, snösmältning i hängrännor, stuprör eller markanläggningar 30 Givare för termostat devireg 31 Devireg 850 Elektronisk reglerenhet med digital display, för reglering av snösmältningsanläggningar 32 Devireg 850 Kopplingsalternativ 33 Reglercentraler IP 55 Reglercentraler för reglering av värmekabelanläggningar 34 Reglercentraler IP 30 Reglercentraler för reglering av värmekabelanläggningar 35 Devicom PC-pro Kommunikationsenhet för devireg Web-home GSM baserad kommunikationsenhet för devireg Tillbehör Devicell Värmeplatta med översida av spårad aluminium 39 Twisto Snabbanslutningar för självbegränsande värmekabel 40 Skarvmaterial och kallkabel An och avslutningar, reparationssatser och kallkabel 41 Övriga tillbehör 42 Effektbehov Tabeller Sveriges uppdelning i zoner med hänsyn till effektbehov 43 Effektbehov för frostskydd av rör och slangar 44 Effektbehov för isolerade rör och slangar i luft 45 Givarvärden 46

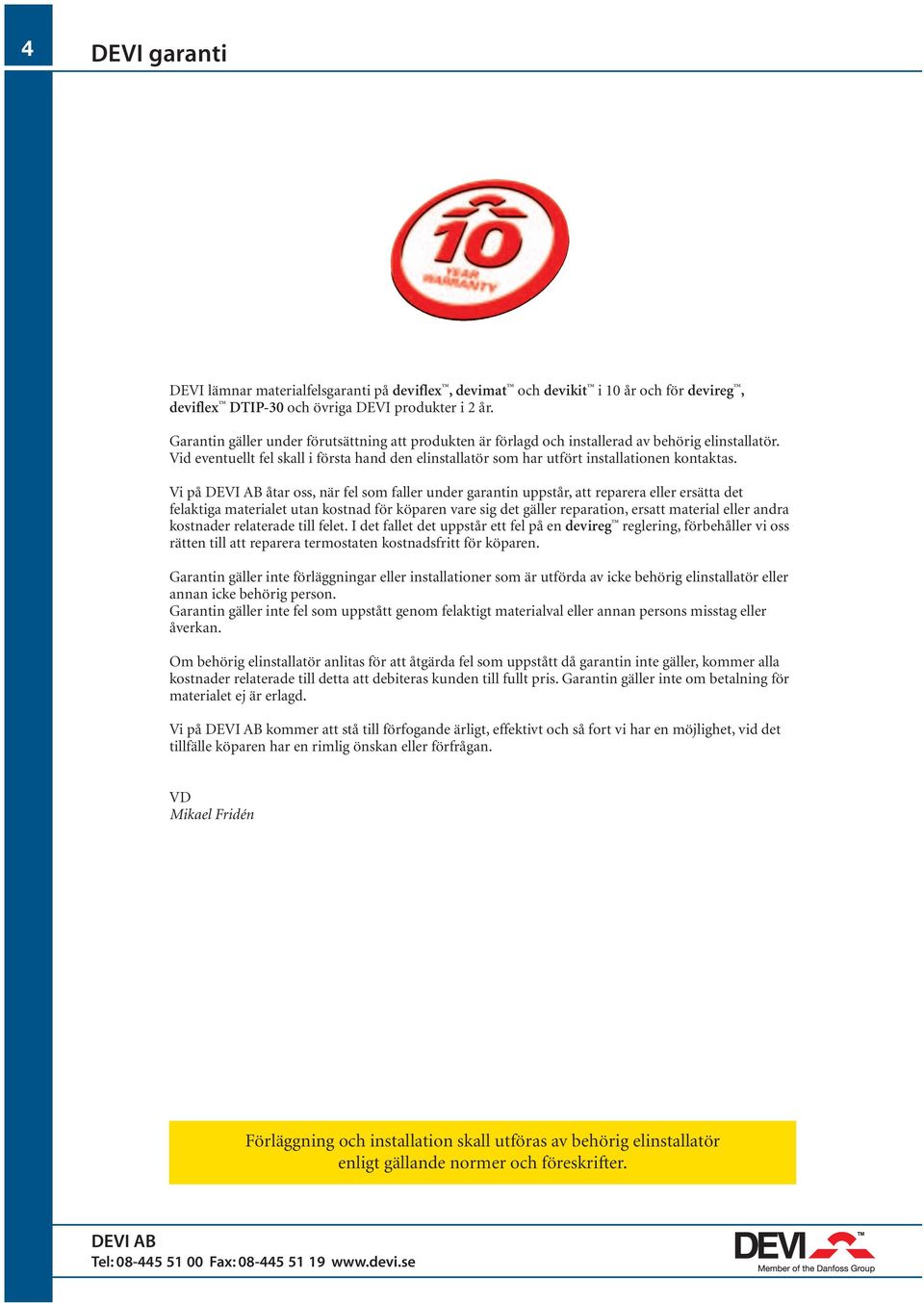

4 4 DEVI garanti DEVI lämnar materialfelsgaranti på deviflex, devimat och devikit i 10 år och för devireg, deviflex DTIP-30 och övriga DEVI produkter i 2 år. n gäller under förutsättning att produkten är förlagd och installerad av behörig elinstallatör. Vid eventuellt fel skall i första hand den elinstallatör som har utfört installationen kontaktas. Vi på åtar oss, när fel som faller under garantin uppstår, att reparera eller ersätta det felaktiga materialet utan kostnad för köparen vare sig det gäller reparation, ersatt material eller andra kostnader relaterade till felet. I det fallet det uppstår ett fel på en devireg reglering, förbehåller vi oss rätten till att reparera termostaten kostnadsfritt för köparen. n gäller inte förläggningar eller installationer som är utförda av icke behörig elinstallatör eller annan icke behörig person. n gäller inte fel som uppstått genom felaktigt materialval eller annan persons misstag eller åverkan. Om behörig elinstallatör anlitas för att åtgärda fel som uppstått då garantin inte gäller, kommer alla kostnader relaterade till detta att debiteras kunden till fullt pris. n gäller inte om betalning för materialet ej är erlagd. Vi på kommer att stå till förfogande ärligt, effektivt och så fort vi har en möjlighet, vid det tillfälle köparen har en rimlig önskan eller förfrågan. VD Mikael Fridén Förläggning och installation skall utföras av behörig elinstallatör enligt gällande normer och föreskrifter.

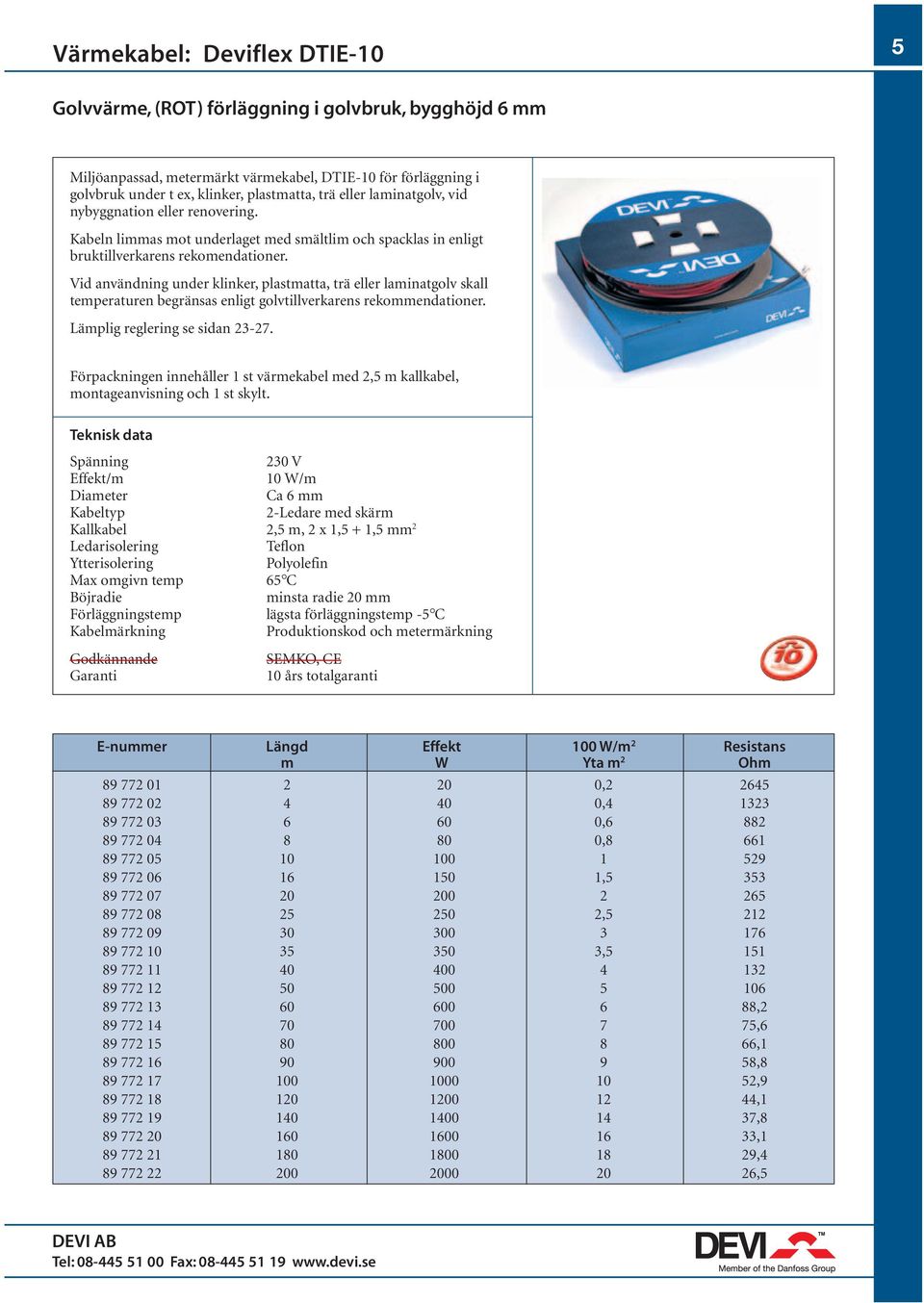

5 Värmekabel: Deviflex DTIE-10 5 Golvvärme, (ROT) förläggning i golvbruk, bygghöjd 6 mm Miljöanpassad, metermärkt värmekabel, DTIE-10 för förläggning i golvbruk under t ex, klinker, plastmatta, trä eller laminatgolv, vid nybyggnation eller renovering. Kabeln limmas mot underlaget med smältlim och spacklas in enligt bruktillverkarens rekomendationer. Vid användning under klinker, plastmatta, trä eller laminatgolv skall temperaturen begränsas enligt golvtillverkarens rekommendationer. Lämplig reglering se sidan Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 230 V Effekt/m 10 W/m Diameter Ca 6 mm Kabeltyp 2-Ledare med skärm Kallkabel 2,5 m, 2 x 1,5 + 1,5 mm 2 Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 10 års totalgaranti E-nummer Längd Effekt 100 W/m 2 Resistans m W Yta m 2 Ohm , , , , , , , , , , , , , , , , ,5

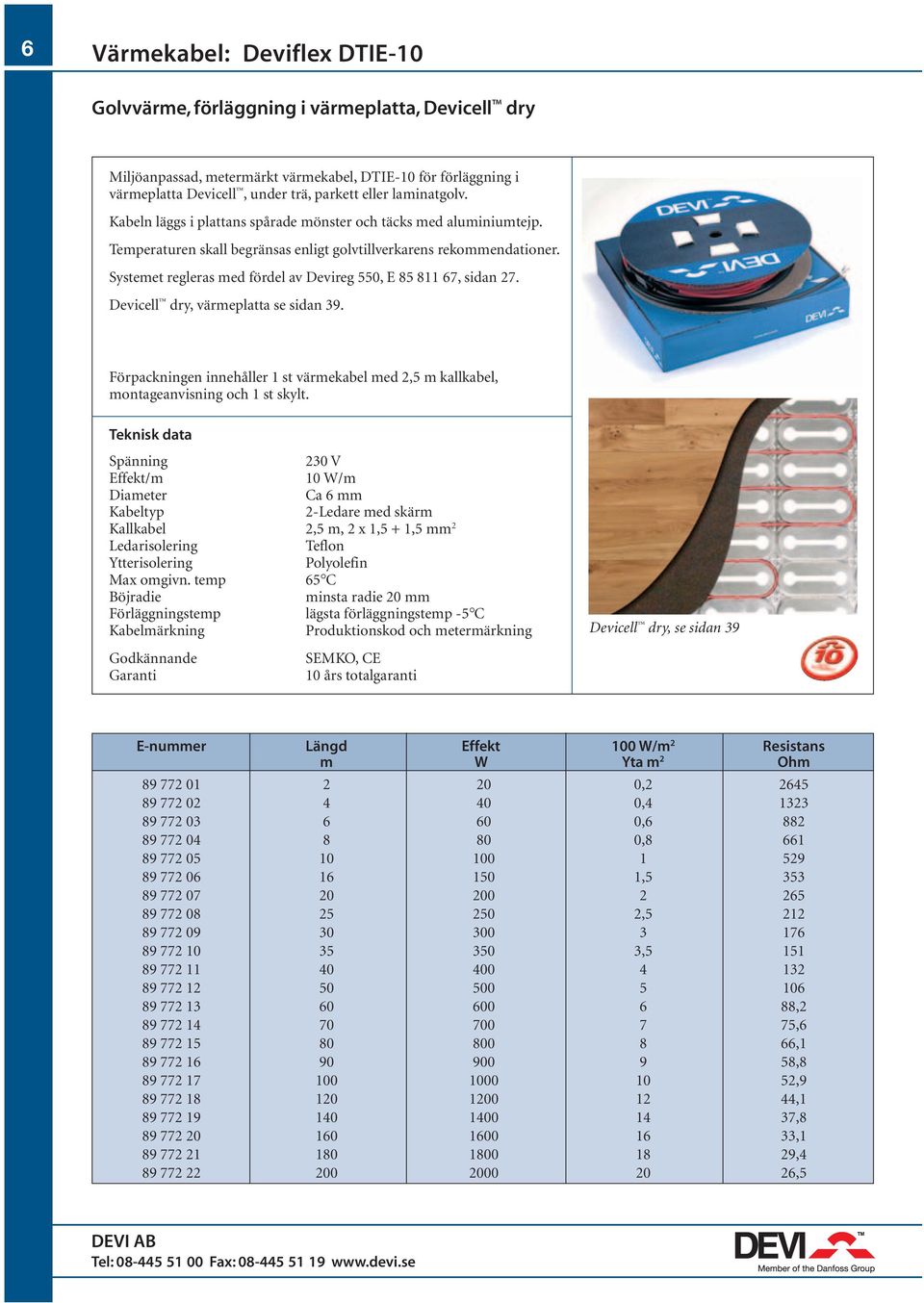

6 6 Värmekabel: Deviflex DTIE-10 Golvvärme, förläggning i värmeplatta, Devicell dry Miljöanpassad, metermärkt värmekabel, DTIE-10 för förläggning i värmeplatta Devicell, under trä, parkett eller laminatgolv. Kabeln läggs i plattans spårade mönster och täcks med aluminiumtejp. Temperaturen skall begränsas enligt golvtillverkarens rekommendationer. Systemet regleras med fördel av Devireg 550, E , sidan 27. Devicell dry, värmeplatta se sidan 39. Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 230 V Effekt/m 10 W/m Diameter Ca 6 mm Kabeltyp 2-Ledare med skärm Kallkabel 2,5 m, 2 x 1,5 + 1,5 mm 2 Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn. temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 10 års totalgaranti Devicell dry, se sidan 39 E-nummer Längd Effekt 100 W/m 2 Resistans m W Yta m 2 Ohm , , , , , , , , , , , , , , , , ,5

7 Värmekabel: Deviflex DTIE-10 7 Golvvärme, förläggning i träbjälklag Miljöanpassad, metermärkt värmekabel, DTIE-10 för förläggning i träbjälklag under t ex, trägolv eller golvspån, med plastmatta, laminat eller parkett. Kabeln förlägges i bjälklaget på isolering med nät som distans. Avstånd mellan kabel och golvets undersida skall vara min 30 mm. Installerad effekt får inte överstiga 80 W/m 2 och temperaturen skall begränsas enligt golvtillverkarens rekommendationer. Lämplig reglering se sidan Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 230 V Effekt/m 10 W/m Diameter Ca 6 mm Kabeltyp 2-Ledare med skärm Kallkabel 2,5 m, 2 x 1,5 + 1,5 mm 2 Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 10 års totalgaranti E-nummer Längd Effekt 80 W/m 2 Resistans m W Yta m 2 Ohm , , , , , , , , , , ,5 88, ,75 75, , ,25 58, ,5 52, , ,5 37, , ,5 29, ,5

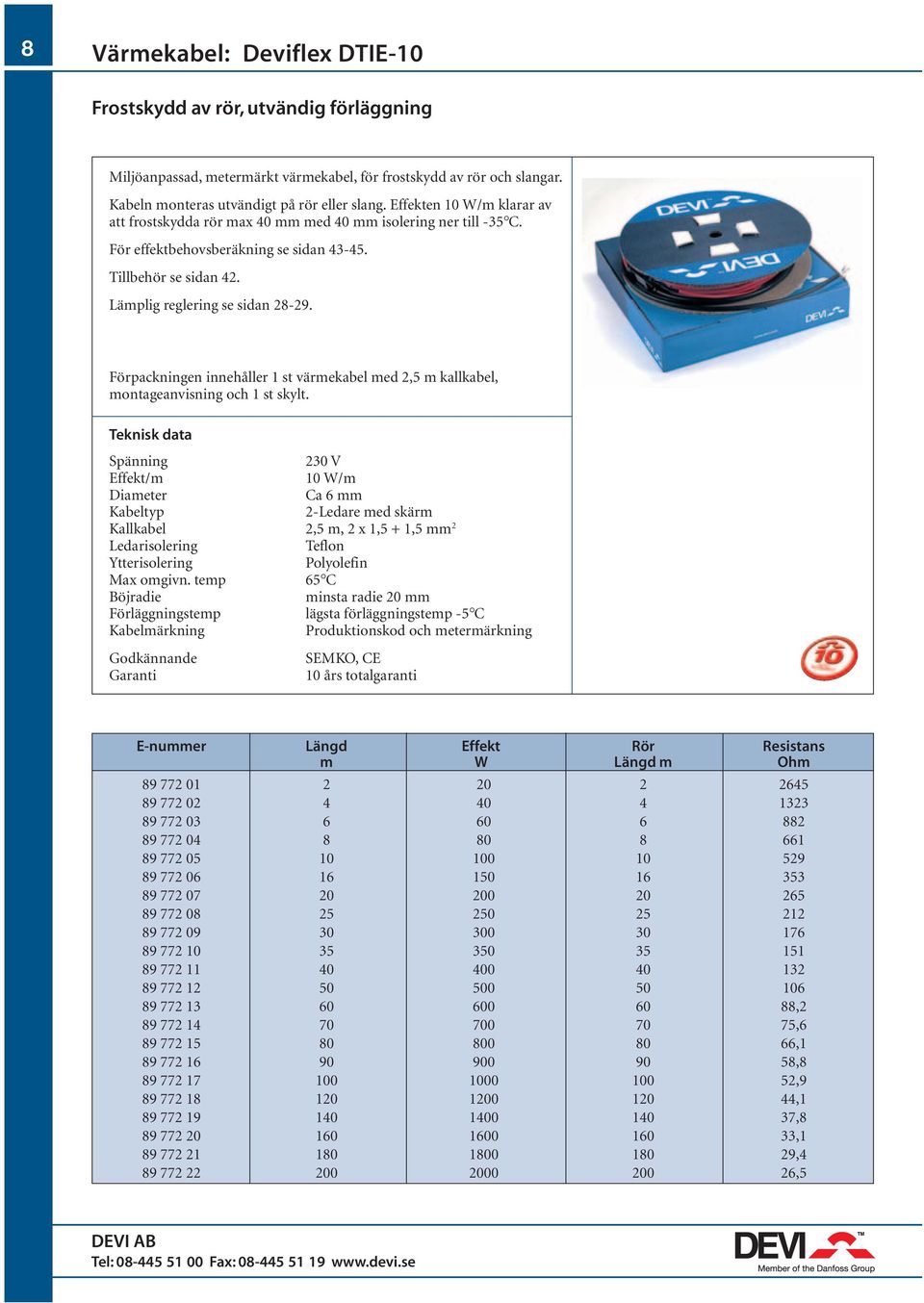

8 8 Värmekabel: Deviflex DTIE-10 Frostskydd av rör, utvändig förläggning Miljöanpassad, metermärkt värmekabel, för frostskydd av rör och slangar. Kabeln monteras utvändigt på rör eller slang. Effekten 10 W/m klarar av att frostskydda rör max 40 mm med 40 mm isolering ner till -35 C. För effektbehovsberäkning se sidan Tillbehör se sidan 42. Lämplig reglering se sidan Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 230 V Effekt/m 10 W/m Diameter Ca 6 mm Kabeltyp 2-Ledare med skärm Kallkabel 2,5 m, 2 x 1,5 + 1,5 mm 2 Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn. temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 10 års totalgaranti E-nummer Längd Effekt Rör Resistans m W Längd m Ohm , , , , , , , , , ,5

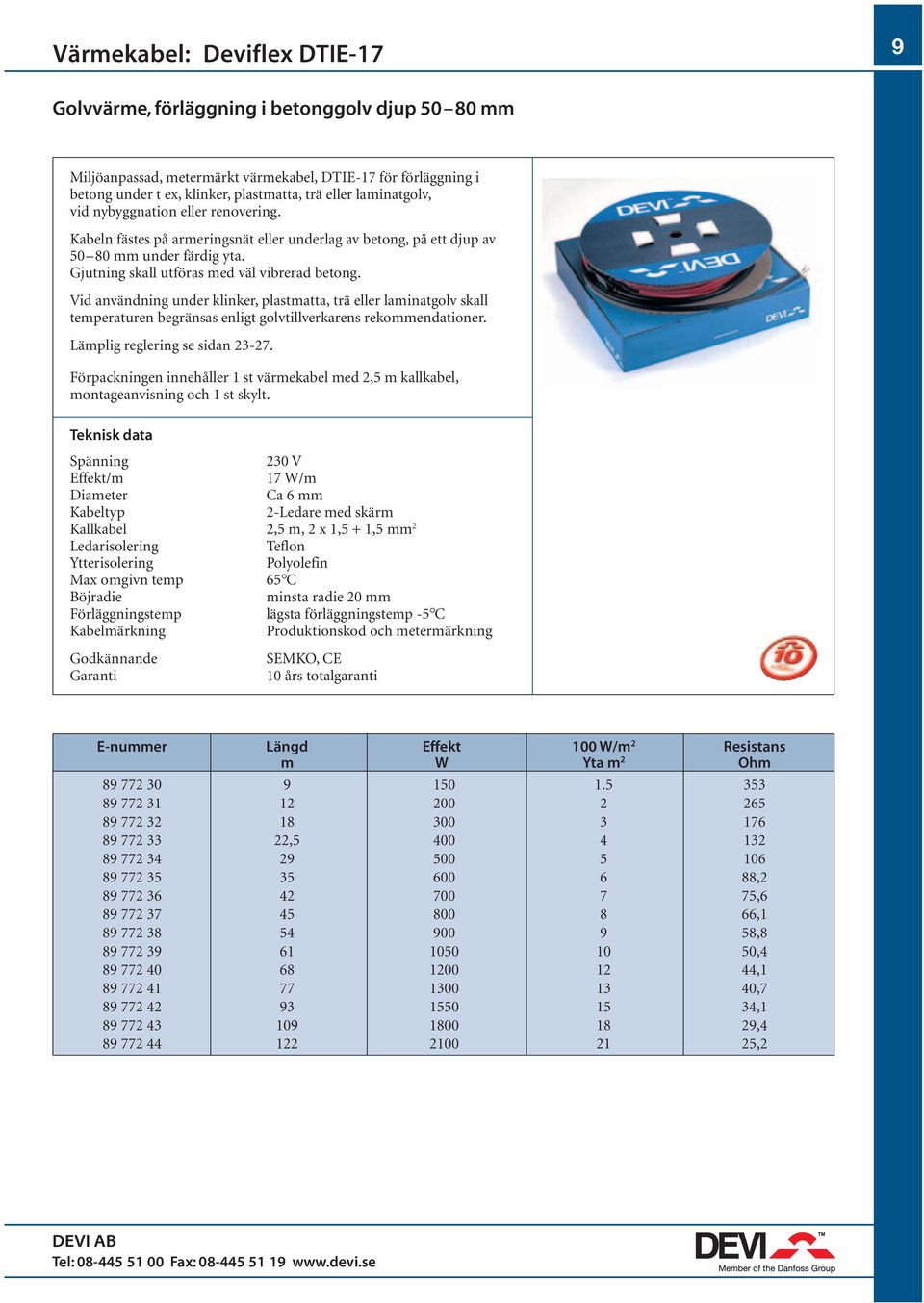

9 Värmekabel: Deviflex DTIE-17 9 Golvvärme, förläggning i betonggolv djup mm Miljöanpassad, metermärkt värmekabel, DTIE-17 för förläggning i betong under t ex, klinker, plastmatta, trä eller laminatgolv, vid nybyggnation eller renovering. Kabeln fästes på armeringsnät eller underlag av betong, på ett djup av mm under färdig yta. Gjutning skall utföras med väl vibrerad betong. Vid användning under klinker, plastmatta, trä eller laminatgolv skall temperaturen begränsas enligt golvtillverkarens rekommendationer. Lämplig reglering se sidan Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 230 V Effekt/m 17 W/m Diameter Ca 6 mm Kabeltyp 2-Ledare med skärm Kallkabel 2,5 m, 2 x 1,5 + 1,5 mm 2 Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 10 års totalgaranti E-nummer Längd Effekt 100 W/m 2 Resistans m W Yta m 2 Ohm , , , , , , , , , , ,2

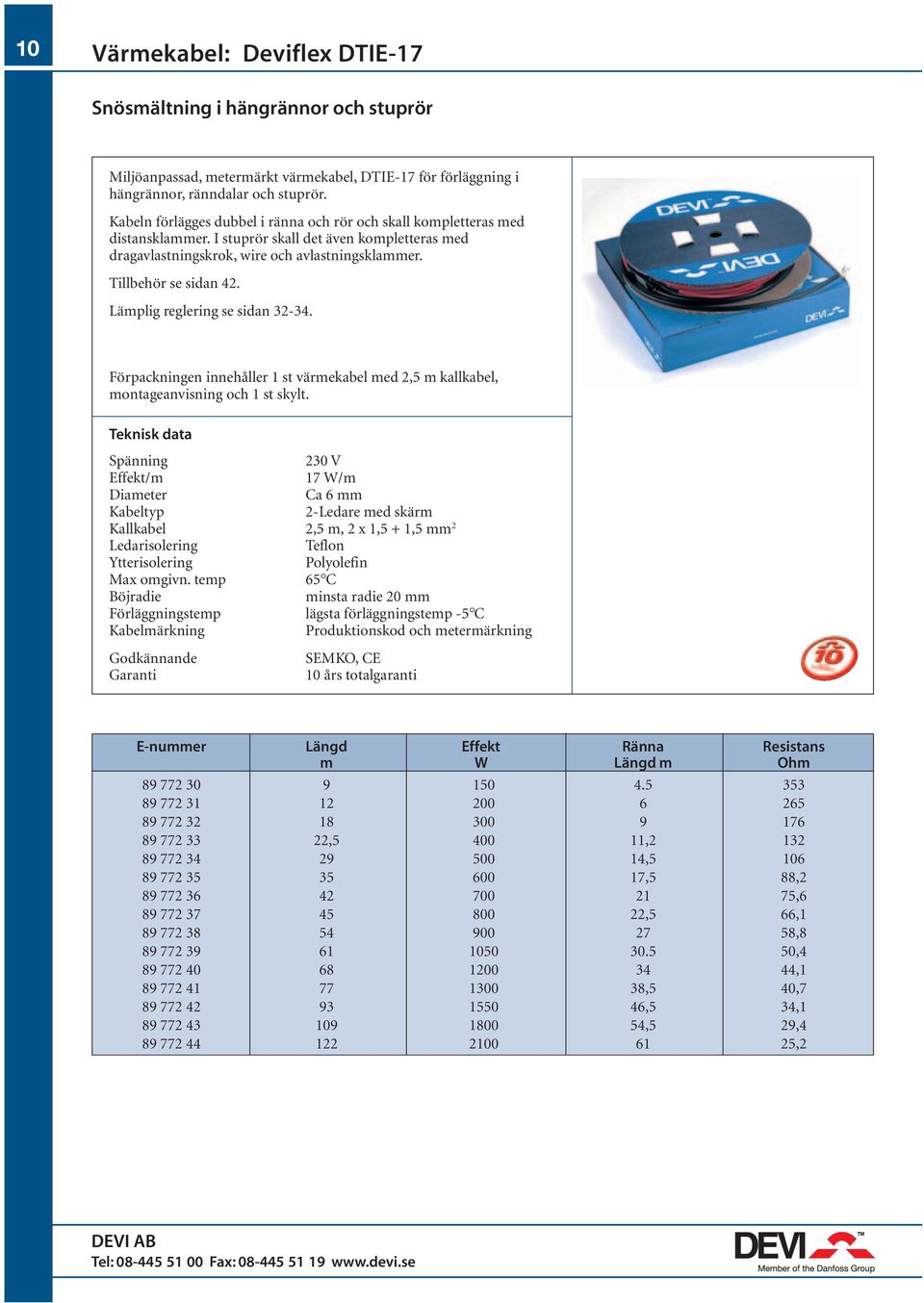

10 10 Värmekabel: Deviflex DTIE-17 Snösmältning i hängrännor och stuprör Miljöanpassad, metermärkt värmekabel, DTIE-17 för förläggning i hängrännor, ränndalar och stuprör. Kabeln förlägges dubbel i ränna och rör och skall kompletteras med distansklammer. I stuprör skall det även kompletteras med dragavlastningskrok, wire och avlastningsklammer. Tillbehör se sidan 42. Lämplig reglering se sidan Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 230 V Effekt/m 17 W/m Diameter Ca 6 mm Kabeltyp 2-Ledare med skärm Kallkabel 2,5 m, 2 x 1,5 + 1,5 mm 2 Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn. temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 10 års totalgaranti E-nummer Längd Effekt Ränna Resistans m W Längd m Ohm , , , ,5 88, , ,5 66, , , , ,5 40, ,5 34, ,5 29, ,2

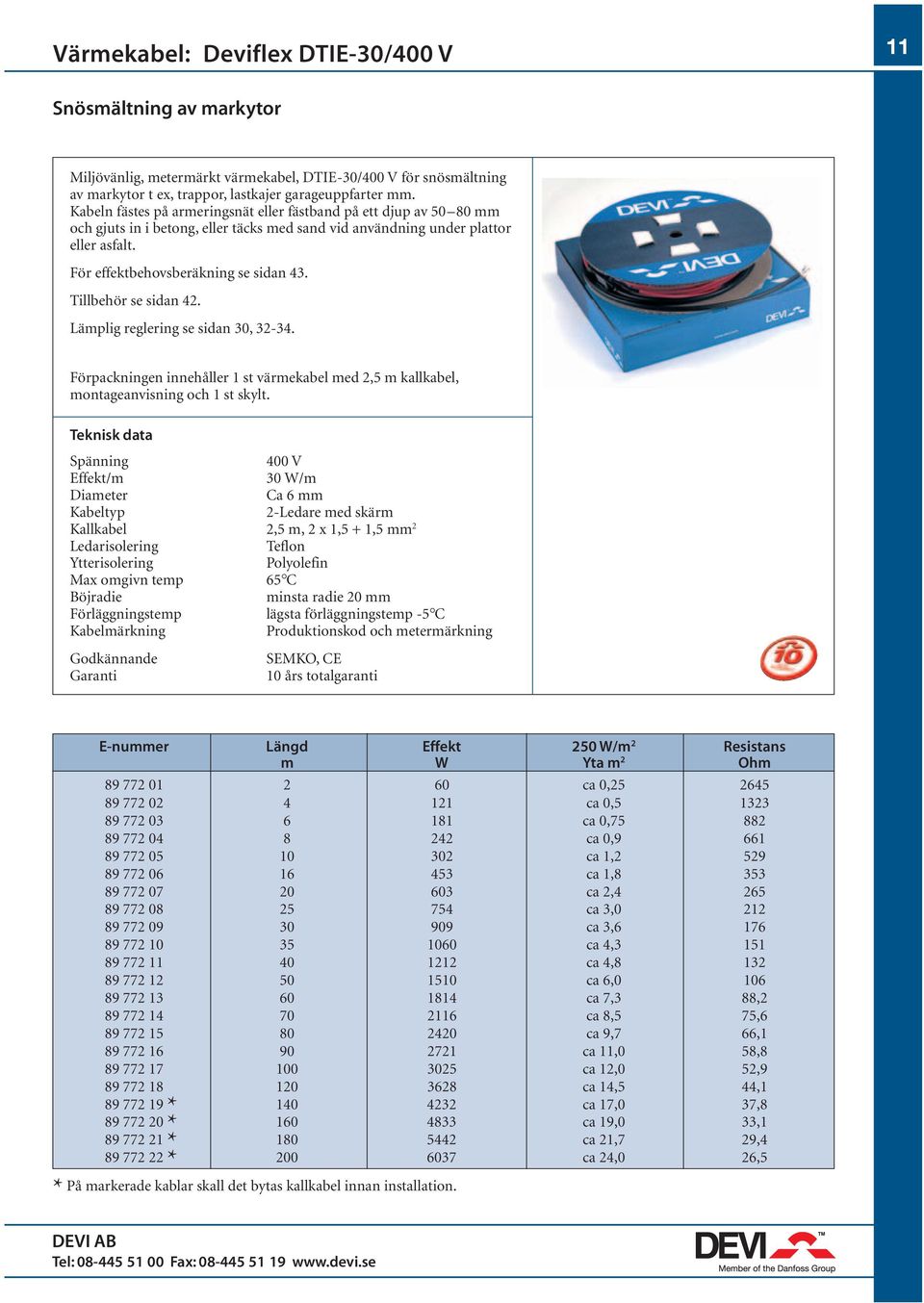

11 Värmekabel: Deviflex DTIE-30/400 V 11 Snösmältning av markytor Miljövänlig, metermärkt värmekabel, DTIE-30/400 V för snösmältning av markytor t ex, trappor, lastkajer garageuppfarter mm. Kabeln fästes på armeringsnät eller fästband på ett djup av mm och gjuts in i betong, eller täcks med sand vid användning under plattor eller asfalt. För effektbehovsberäkning se sidan 43. Tillbehör se sidan 42. Lämplig reglering se sidan 30, Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 400 V Effekt/m 30 W/m Diameter Ca 6 mm Kabeltyp 2-Ledare med skärm Kallkabel 2,5 m, 2 x 1,5 + 1,5 mm 2 Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 10 års totalgaranti E-nummer Längd Effekt 250 W/m 2 Resistans m W Yta m 2 Ohm ca 0, ca 0, ca 0, ca 0, ca 1, ca 1, ca 2, ca 3, ca 3, ca 4, ca 4, ca 6, ca 7,3 88, ca 8,5 75, ca 9,7 66, ca 11,0 58, ca 12,0 52, ca 14,5 44, ca 17,0 37, ca 19,0 33, ca 21,7 29, * ca 24,0 26,5 * På markerade kablar skall det bytas kallkabel innan installation.

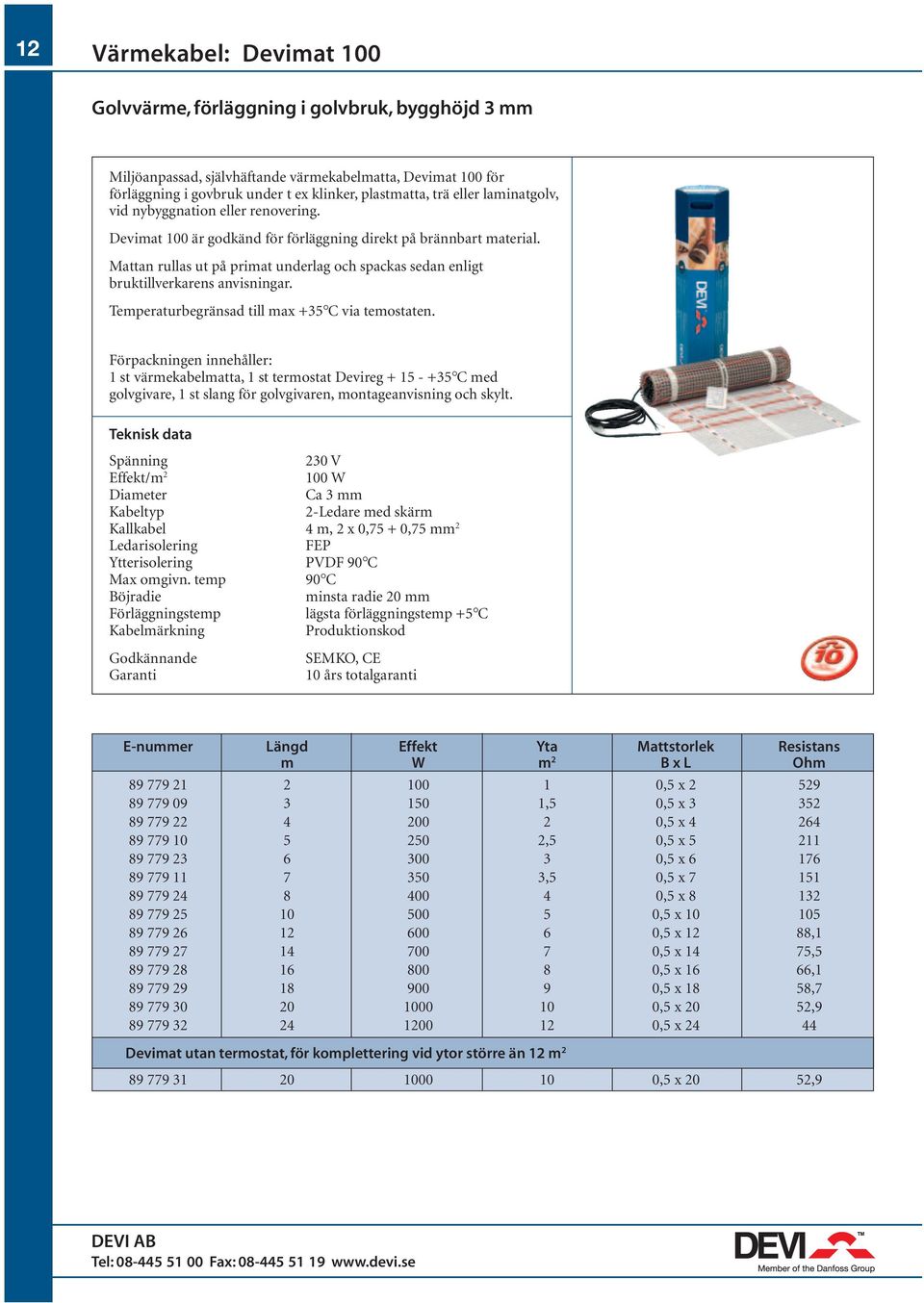

12 12 Värmekabel: Devimat 100 Golvvärme, förläggning i golvbruk, bygghöjd 3 mm Miljöanpassad, självhäftande värmekabelmatta, Devimat 100 för förläggning i govbruk under t ex klinker, plastmatta, trä eller laminatgolv, vid nybyggnation eller renovering. Devimat 100 är godkänd för förläggning direkt på brännbart material. Mattan rullas ut på primat underlag och spackas sedan enligt bruktillverkarens anvisningar. Temperaturbegränsad till max +35 C via temostaten. Förpackningen innehåller: 1 st värmekabelmatta, 1 st termostat Devireg C med golvgivare, 1 st slang för golvgivaren, montageanvisning och skylt. Spänning 230 V Effekt/m W Diameter Ca 3 mm Kabeltyp 2-Ledare med skärm Kallkabel 4 m, 2 x 0,75 + 0,75 mm 2 Ledarisolering FEP Ytterisolering PVDF 90 C Max omgivn. temp 90 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp +5 C Kabelmärkning Produktionskod 10 års totalgaranti E-nummer Längd Effekt Yta Mattstorlek Resistans m W m 2 B x L Ohm ,5 x ,5 0,5 x ,5 x ,5 0,5 x ,5 x ,5 0,5 x ,5 x ,5 x ,5 x 12 88, ,5 x 14 75, ,5 x 16 66, ,5 x 18 58, ,5 x 20 52, ,5 x Devimat utan termostat, för komplettering vid ytor större än 12 m ,5 x 20 52,9

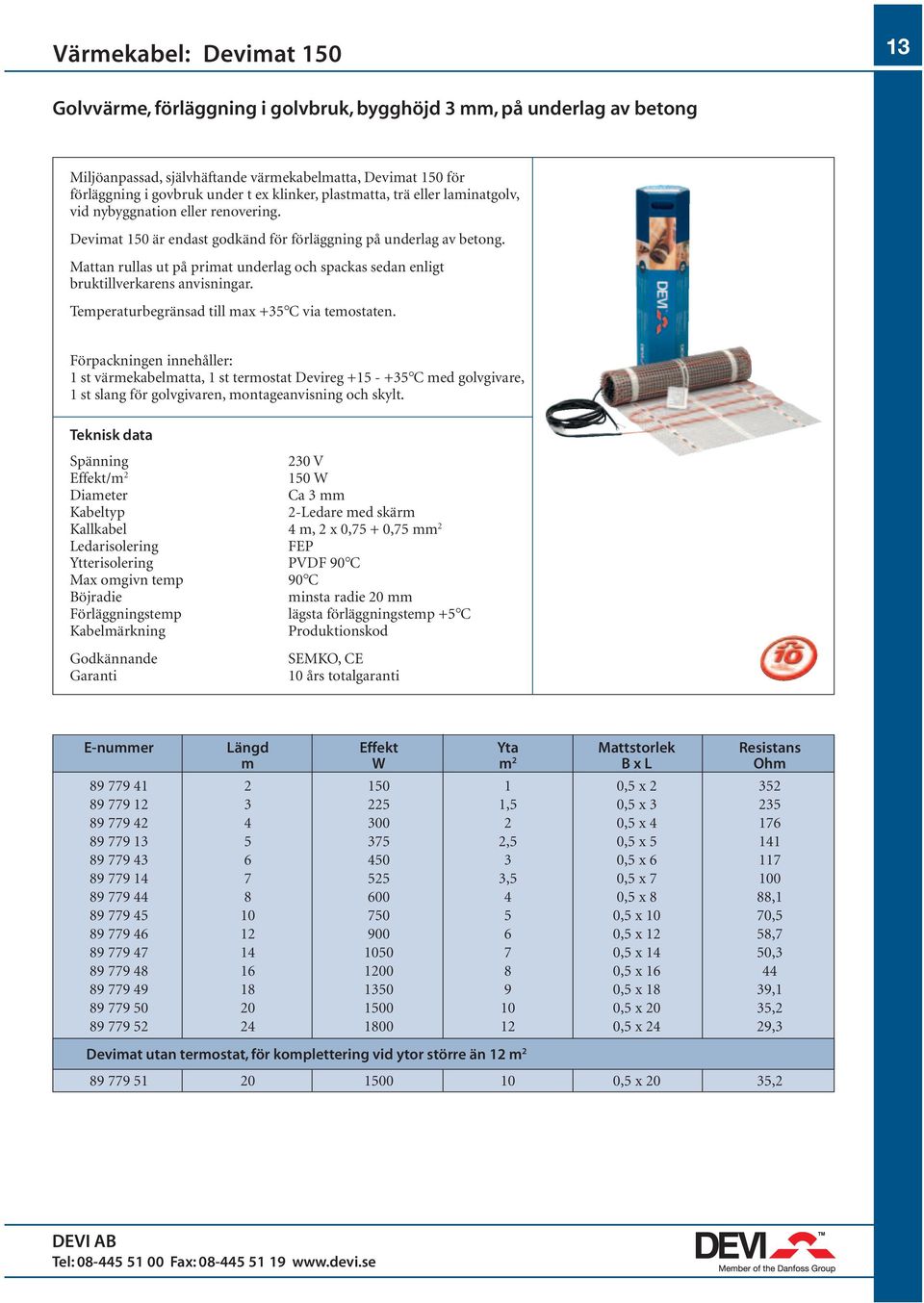

13 Värmekabel: Devimat Golvvärme, förläggning i golvbruk, bygghöjd 3 mm, på underlag av betong Miljöanpassad, självhäftande värmekabelmatta, Devimat 150 för förläggning i govbruk under t ex klinker, plastmatta, trä eller laminatgolv, vid nybyggnation eller renovering. Devimat 150 är endast godkänd för förläggning på underlag av betong. Mattan rullas ut på primat underlag och spackas sedan enligt bruktillverkarens anvisningar. Temperaturbegränsad till max +35 C via temostaten. Förpackningen innehåller: 1 st värmekabelmatta, 1 st termostat Devireg C med golvgivare, 1 st slang för golvgivaren, montageanvisning och skylt. Spänning 230 V Effekt/m W Diameter Ca 3 mm Kabeltyp 2-Ledare med skärm Kallkabel 4 m, 2 x 0,75 + 0,75 mm 2 Ledarisolering FEP Ytterisolering PVDF 90 C Max omgivn temp 90 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp +5 C Kabelmärkning Produktionskod 10 års totalgaranti E-nummer Längd Effekt Yta Mattstorlek Resistans m W m 2 B x L Ohm ,5 x ,5 0,5 x ,5 x ,5 0,5 x ,5 x ,5 0,5 x ,5 x 8 88, ,5 x 10 70, ,5 x 12 58, ,5 x 14 50, ,5 x ,5 x 18 39, ,5 x 20 35, ,5 x 24 29,3 Devimat utan termostat, för komplettering vid ytor större än 12 m ,5 x 20 35,2

14 14 Värmekabel: Devikit 100 Golvvärme, förläggning i golvbruk, bygghöjd 4,5 mm Miljöanpassad, kabel för förläggning i golvbruk under t ex klinker, plastmatta, trä eller laminatgolv, vid nybyggnation eller renovering. Devikit 100 är godkänd för förläggning direkt på brännbart material. Kabeln fästes på primat underlag med smältlim och spacklas sedan enligt bruktillverkarens anvisningar. På brännbart underlag, max 100 W/m 2, temperaturbegränsning max +30 C. På underlag av betong, max 150 W/m 2, temperaturbegränsning max +35 C. Förpackningen innehåller: 1 st kabel, 1 st termostat Devireg C med golvgivare, 1 st slang för golvgivaren, montageanvisning och skylt. Spänning 230 V Effekt/m 10 W/m Diameter Ca 4,5 mm Kabeltyp 2-Ledare med skärm Kallkabel 4 m, 2 x 0,75 + 0,75 mm 2 Ledarisolering FEP Ytterisolering PVC 65 C Max omgivn. temp 65 C Böjradie minsta radie 25 mm Förläggningstemp lägsta förläggningstemp +5 C Kabelmärkning Produktionskod och metermärkning 10 års totalgaranti E-nummer Längd Effekt Yta Resistans m W m 2 Ohm , , , , , ,5 42, ,3 Devikit utan termostat, för komplettering vid ytor större än 12 m ,9

15 Värmekabel: Devifrost DPH Frostskydd av rör och slangar, utvändig eller invändig förläggning Självbegränsande värmekabel med sladd och stickpropp för tillfälligt frostskydd av rör och slangar. Kabeln kan monteras utvändigt eller invändigt med hjälp av tätning E Värmekabeln klarar av att frostskydda rör med max 50 mm diameter ner till -25 C med 30 mm isolering. För effektbehovsberäkning se sidan Tillbehör se sidan 42. Lämplig reglering se sidan Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 230 V Effekt/m 10 W/m vid +10 C Diameter 5,3 x 7,3 mm Kabeltyp 2-Ledare med skärm Kallkabel 1,5 m, 3 x 0,75 mm 2 Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn. temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 2 års produktfelsgaranti E-nummer Längd Effekt m W/+10 C m 20 W m 40 W m 60 W m 80 W m 100 W m 120 W m 140 W m 160 W m 190 W m 220 W m 250 W

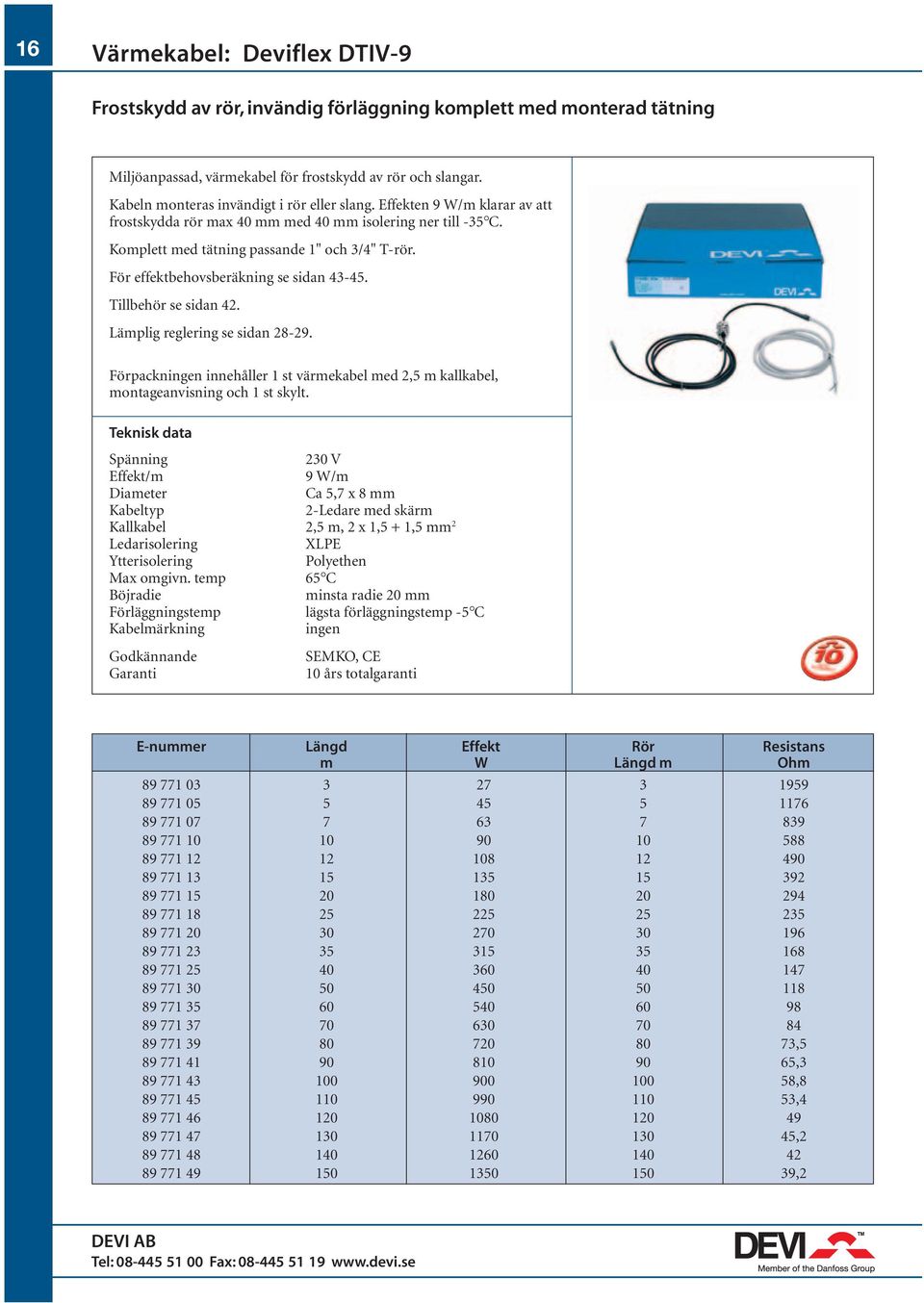

16 16 Värmekabel: Deviflex DTIV-9 Frostskydd av rör, invändig förläggning komplett med monterad tätning Miljöanpassad, värmekabel för frostskydd av rör och slangar. Kabeln monteras invändigt i rör eller slang. Effekten 9 W/m klarar av att frostskydda rör max 40 mm med 40 mm isolering ner till -35 C. Komplett med tätning passande 1" och 3/4" T-rör. För effektbehovsberäkning se sidan Tillbehör se sidan 42. Lämplig reglering se sidan Förpackningen innehåller 1 st värmekabel med 2,5 m kallkabel, montageanvisning och 1 st skylt. Spänning 230 V Effekt/m 9 W/m Diameter Ca 5,7 x 8 mm Kabeltyp 2-Ledare med skärm Kallkabel 2,5 m, 2 x 1,5 + 1,5 mm 2 Ledarisolering XLPE Ytterisolering Polyethen Max omgivn. temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning ingen 10 års totalgaranti E-nummer Längd Effekt Rör Resistans m W Längd m Ohm , , , , , ,2

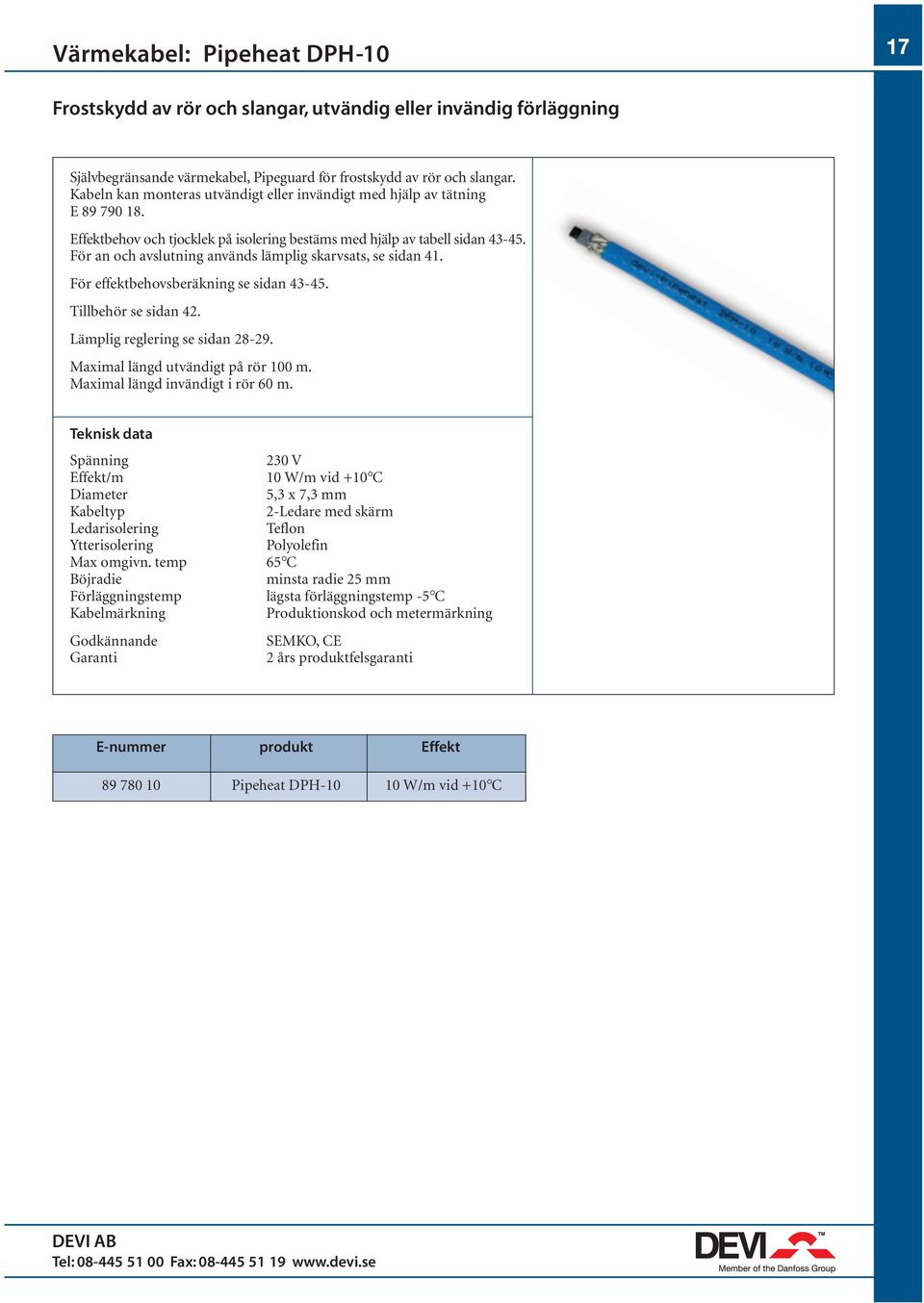

17 Värmekabel: Pipeheat DPH Frostskydd av rör och slangar, utvändig eller invändig förläggning Självbegränsande värmekabel, Pipeguard för frostskydd av rör och slangar. Kabeln kan monteras utvändigt eller invändigt med hjälp av tätning E Effektbehov och tjocklek på isolering bestäms med hjälp av tabell sidan För an och avslutning används lämplig skarvsats, se sidan 41. För effektbehovsberäkning se sidan Tillbehör se sidan 42. Lämplig reglering se sidan Maximal längd utvändigt på rör 100 m. Maximal längd invändigt i rör 60 m. Spänning 230 V Effekt/m 10 W/m vid +10 C Diameter 5,3 x 7,3 mm Kabeltyp 2-Ledare med skärm Ledarisolering Teflon Ytterisolering Polyolefin Max omgivn. temp 65 C Böjradie minsta radie 25 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 2 års produktfelsgaranti E-nummer produkt Effekt Pipeheat DPH W/m vid +10 C

18 18 Värmekabel: Iceguard Snösmältning i hängrännor och stuprör, självbegränsande värmekabel Självbegränsande värmekabel, Iceguard för förläggning i hängrännor, ränndalar och stuprör. Värmekabeln förlägges enkel väg i ränna och rör. För an, avslutning och förgrening används lämplig skarvsats, se sidan I stuprör skall kabeln avlastas med avlastningsbleck E Tillbehör se sidan Lämplig reglering se sidan 30, Spänning 230 V Effekt/m W/m/0 C Diameter Ca 6 x 12 mm Kabeltyp 2-Ledare med skärm Ytterisolering Polyolefin Max omgivn. temp 65 C Böjradie minsta radie 25 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 2 års produktfelsgaranti E-nummer produkt Effekt Iceguard W/m vid 0 C Max längder/säkringar 18 W/m v. 0 C Säkring 10 A 16 A 20 A Kabellängd Omgiv.temp m m m -20 C C C C

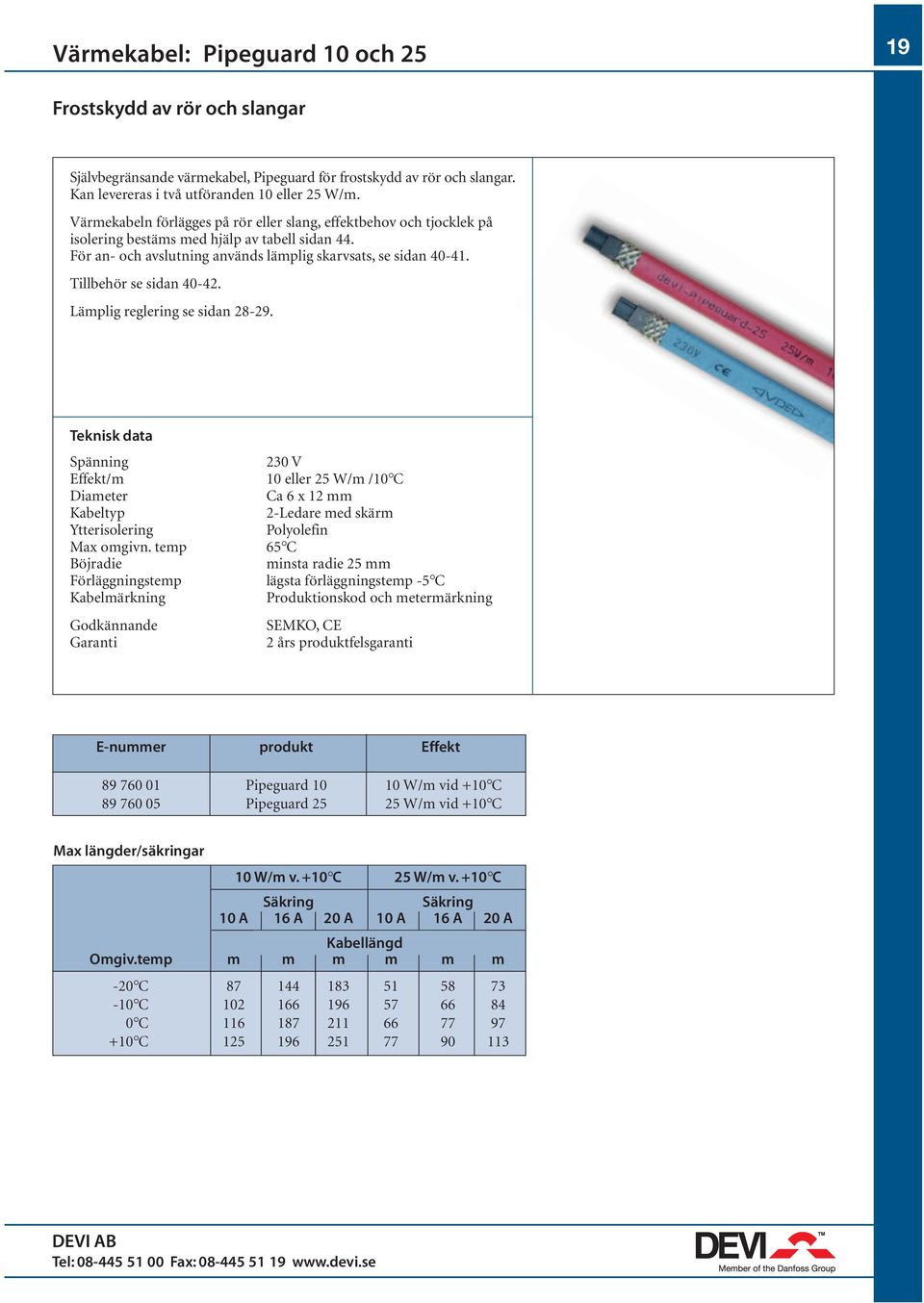

19 Värmekabel: Pipeguard 10 och Frostskydd av rör och slangar Självbegränsande värmekabel, Pipeguard för frostskydd av rör och slangar. Kan levereras i två utföranden 10 eller 25 W/m. Värmekabeln förlägges på rör eller slang, effektbehov och tjocklek på isolering bestäms med hjälp av tabell sidan 44. För an- och avslutning används lämplig skarvsats, se sidan Tillbehör se sidan Lämplig reglering se sidan Spänning 230 V Effekt/m 10 eller 25 W/m /10 C Diameter Ca 6 x 12 mm Kabeltyp 2-Ledare med skärm Ytterisolering Polyolefin Max omgivn. temp 65 C Böjradie minsta radie 25 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och metermärkning 2 års produktfelsgaranti E-nummer produkt Effekt Pipeguard W/m vid +10 C Pipeguard W/m vid +10 C Max längder/säkringar 10 W/m v. +10 C 25 W/m v. +10 C Säkring Säkring 10 A 16 A 20 A 10 A 16 A 20 A Kabellängd Omgiv.temp m m m m m m -20 C C C C

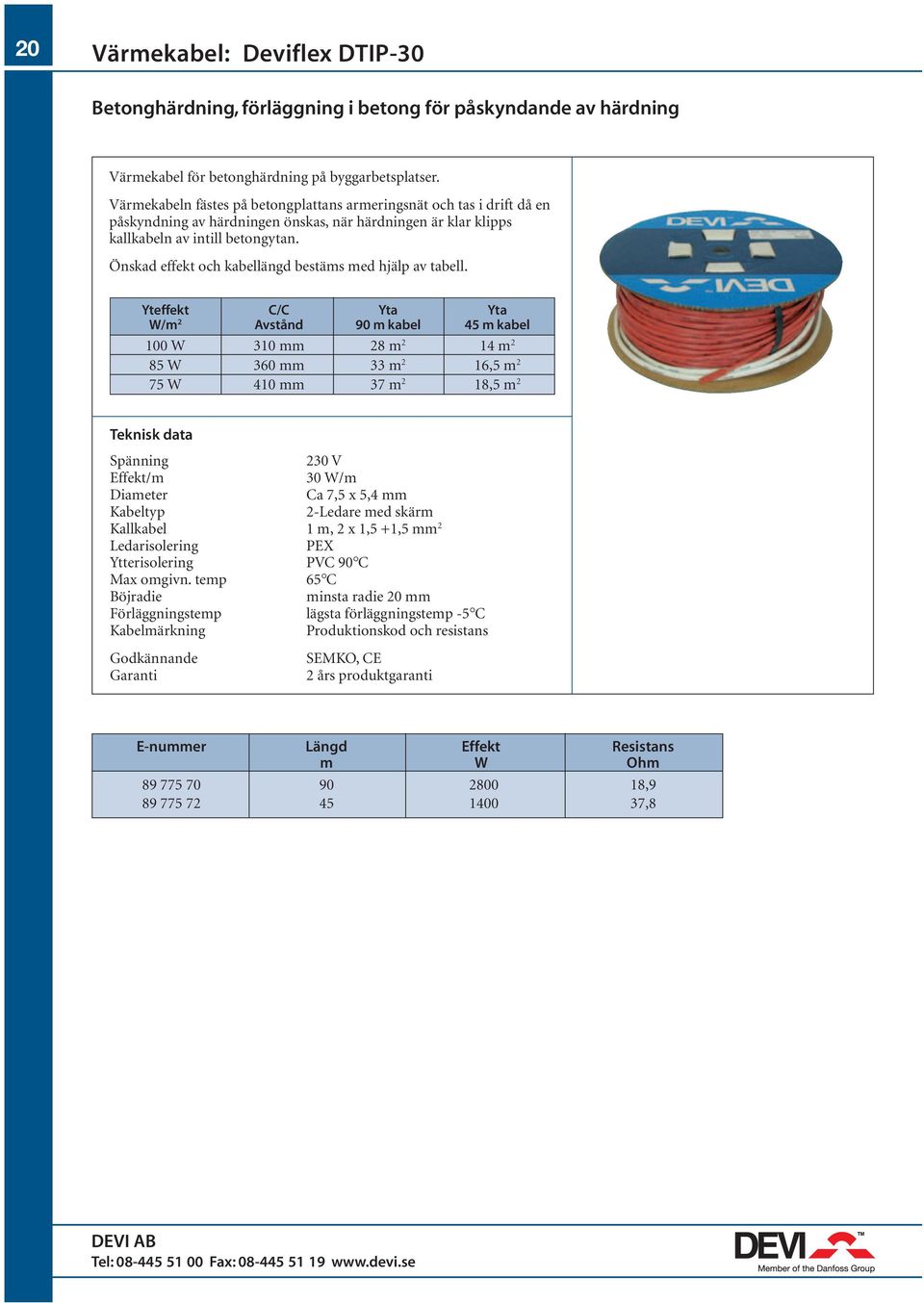

20 20 Värmekabel: Deviflex DTIP-30 Betonghärdning, förläggning i betong för påskyndande av härdning Värmekabel för betonghärdning på byggarbetsplatser. Värmekabeln fästes på betongplattans armeringsnät och tas i drift då en påskyndning av härdningen önskas, när härdningen är klar klipps kallkabeln av intill betongytan. Önskad effekt och kabellängd bestäms med hjälp av tabell. Yteffekt C/C Yta Yta W/m 2 Avstånd 90 m kabel 45 m kabel 100 W 310 mm 28 m 2 14 m 2 85 W 360 mm 33 m 2 16,5 m 2 75 W 410 mm 37 m 2 18,5 m 2 Spänning 230 V Effekt/m 30 W/m Diameter Ca 7,5 x 5,4 mm Kabeltyp 2-Ledare med skärm Kallkabel 1 m, 2 x 1,5 +1,5 mm 2 Ledarisolering PEX Ytterisolering PVC 90 C Max omgivn. temp 65 C Böjradie minsta radie 20 mm Förläggningstemp lägsta förläggningstemp -5 C Kabelmärkning Produktionskod och resistans 2 års produktgaranti E-nummer Längd Effekt Resistans m W Ohm , ,8

21 Övrigt 21 Övriga anläggningar och lösningar kan offereras av, kontakta oss för lösningen på just ditt unika projekt eller problem. Här nedanför följer några exempel: Frysrum Värmekabel under frysrumsgolv, för att förhindra permafrost (tjälskador). Växthus Värmekabel i växt eller såbädd för påskyndning av plantornas tillväxt. Frostskydd av grundplattor Värmekabel för att förhindra tjälskador vid byggnation. Djurstallar Värmekabel för frostskydd av vattenledningar mm. Fotbollsplaner Värmekabel i marken möjliggör tidigare säsongsstart. Ishockeyrinkar Värmekabel under rinken förhindrar tjälskador. Industrianläggningar Värmekabel för varmhållning av rör och ledningar, mm.

22 22 Egna anteckningar

23 Reglering: Devireg Elektronisk termostat för reglering av golvvärme Elektronisk termostat för montage på apparatdosa eller utanpåliggande på vägg. Försedd med temperaturvred skala 0 10, brytare till/från och indikeringslampa. Förberedd för temperaursänkning -5 C via externt ur eller annan slutande funktion. Tillbehör se sidan 31. Förpackningen innehåller 1 st termostat, 1 st golvgivare 3m, 1 st ram och montageanvisning. Temperaturområde C Driftspänning V ~ 50/60 Hz Brytförmåga 250 V ~ 10 A Hysteres 0,2 C Omgivningstemp C Temperatursänkning 5 C, (via externt ur) Kapslingsklass IP 31 Givartyp Golvgivare 3 m Storlek 85 x 85 mm Skala års produktgaranti E-nummer produkt Färg Devireg 120 Polarvit Tillbehör front Front och ram Europavit Max. 10A

24 24 Reglering: Devireg 520 Elektronisk termostat för reglering av golvvärme Elektronisk termostat för montage i apparatdosa, passande Elko RS och Eljo trend. Försedd med temperaturvred skala 0 10, brytare till/från och indikeringslampa. Förberedd för temperaursänkning -5 C via externt ur eller annan slutande funktion. Termostaten finns i två utföranden, C eller C. Tillbehör se sidan 31. Förpackningen innehåller 1 st termostat, 1 st golvgivare 3m, 1 st front Elko RS, 1 st front Eljo trend och montageanvisning. Termostaten levereras utan ram. Temperaturområde C alternativt C Driftspänning V ~ 50/60 Hz Brytförmåga 250 V ~ 10 A Hysteres 0,2 C Omgivningstemp C Temperatursänkning 5 C, (via externt ur) Kapslingsklass IP 31 Givartyp Golvgivare 3 m Storlek 85 x 85 mm Skala års produktgaranti E-nummer Produkt Temperatur Färg Devireg C Polarvit Devireg C Polarvit Tillbehör front Front, Busch jaeger, jussi Polarvit Front, Elko RS, Eljo trend Europavit Max. 10A

25 Reglering: Devireg Elektronisk termostat för reglering av golvvärme Elektronisk termostat för montage i apparatdosa, passande Elko RS och Eljo trend. Försedd med temperaturvred skala 0 6 med kombinerad brytare till och från och indikeringslampa. Försedd med givarövervakning vilket gör att termostaten larmar med ett blinkande sken vid trasig givare och slår ifrån värmen. Tillbehör se sidan 31. Förpackningen innehåller 1 st termostat, 1 st golvgivare 3m, 1 st front Elko RS, 1 st front Eljo trend och montageanvisning. Termostaten levereras utan ram. Temperaturområde C Driftspänning V ~ 50/60 Hz Brytförmåga 250 V ~ 16 A Hysteres 0,2 C Omgivningstemp C Temperatursänkning Nej Kapslingsklass IP 31 Givartyp Golvgivare 3 m Storlek 85 x 85 mm Skala 0 6 Färg Polarvit 2 års produktgaranti E-nummer Produkt Temperatur Färg Devireg C Polarvit 5-45 C NC N L NTC max. 16A NC = no connection

26 26 Reglering: Devireg 535 Elektronisk termostat med digital display, för reglering av golvvärme Elektronisk termostat för montage i apparatdosa, passande Elko RS och Eljo trend. Möjlighet att reglera på enbart golvtemp, rumstemp eller en kombination av dessa, då golvgivaren fungerar som en temperaturbegränsning. Försedd med givarövervakning vilket gör att termostaten larmar med ett blinkande sken vid trasig givare och slår ifrån värmen. Försedd med inbyggt ur och timer för temperatursänkning. Förpackningen innehåller 1 st termostat, 1 st golvgivare 3m, 1 st front Elko RS, 1 st front Eljo trend och montageanvisning. Termostaten levereras utan ram. Temperaturområde luft C, golv C Driftspänning V ~ 50/60 Hz Brytförmåga 250 V ~16 A Hysteres 0,2 C Omgivningstemp C Temperatursänkning Ja Kapslingsklass IP 31 Givartyp Golvgivare 3 m och inbyggd rumsgivare Storlek 85 x 85 mm Skala 0 10 eller temperatur Färg Polarvit 2 års produktgaranti E-nummer Produkt Temperatur Färg Devireg C Polarvit

27 Reglering: Devireg Elektronisk intelligent termostat med digital display, för reglering av golvvärme Elektronisk självanpassande termostat med digital display för montage i apparatdosa, passande Elko RS och Eljo trend. Möjlighet att reglera på enbart golvtemp, rumstemp eller en kombination av dessa. Den anpassningsbara reglerenheten registrerar rummets värmekurva för att med små differenser hålla rätt temperatur med minimal energiförlust. Försedd med inbyggt ur och intelligent timer för optimal temperatursänkning. Möjlighet att koppla upp till 31 st i nätverk,samt styrning via t ex PC-pro (sid 36) eller Web home (sid 37). Tillbehör se sidan 31. Förpackningen innehåller 1 st termostat, 1 st golvgivare 3m, 1 st front Elko RS, 1 st front Eljo trend och montageanvisning. Termostaten levereras utan ram. Temperaturområde luft C, golv C Temperaturbegränsning C Driftspänning V ~ 50/60 Hz Brytförmåga 250 V ~ 16 A Induktiv belastning 1A, cos Ø=0,3 Batteri back-up 100 timmar Hysteres 0,2 C Omgivningstemp C Temperatursänkning 0 15 C, via inbyggt ur Kapslingsklass IP 30 Givartyp Golvgivare 3 m och inbyggd rumsgivare Storlek 85 x 85 mm Skala 0 10 eller temperatur Färg Polarvit Symbol för timer till Symbol för frostskydd Display för text, tid, temperatur, mm. Veckodagar Blinkande indikering för aktuell tid Symbol för inställning av ur Symbol för temperatur under inställt värde Symbol för grader Visning av AM/PM vid 12 tim ur 24 timmars ur-ring visar aktuell tid och timerprogrammering Symbol för programmering av timer 2 års produktgaranti E-nummer Produkt Färg Devireg 550 Polarvit Tillbehör front Front, Busch jaeger, jussi Polarvit Front, Elko RS, Eljo trend Europavit Front, Elko RS Silver

28 28 Reglering: Devireg 610 Elektronisk termostat för reglering av frostskydd, golvvärme, mm Elektronisk termostat för utanpåliggande montage IP 44. Försedd med temperaturvred graderad i grader, brytare till/från och indikeringslampa. Tillbehör se sidan 31. Förpackningen innehåller 1 st termostat, 1 st givarkabel 3m och montageanvisning. Temperaturområde C Driftspänning V ~ 50/60 Hz Brytförmåga 250 V ~ 10 A Hysteres 0,4 C Omgivningstemp C Temperatursänkning Nej Kapslingsklass IP 44 Givartyp Givarkabel 3 m Storlek Bredd 69,5 mm, höjd 100 mm, djup 45 mm Skala Färg Polarvit 2 års produktgaranti E-nummer Produkt Temperatur Färg Devireg C Polarvit Värme Kyla

29 Reglering: Devireg Elektronisk termostat för montage i apparatskåp på dinskena, för reglering av golvvärme, frostskydd av rör, industriapplikationer, mm Elektronisk termostat för montage på dinskena. Försedd med temperaturvred graderad i grader och indikeringslampa. Termostaten finns i 4 olika temperaturområden, C, C, C och C Devireg C är förberedd för temperaursänkning -5 C via externt ur eller annan slutande funktion. Tillbehör se sidan 31. Förpackningen innehåller 1 st termostat, 1 st givare 3m och montageanvisning. Temperaturområde Driftspänning Brytförmåga Hysteres C C C C V ~ 50/60 Hz 250 V ~ 16 A C 0,4 C C 0,4 C C 0,8 C C 1,5 C Omgivningstemp C Temperatursänkning 5 C, (via externt ur), gäller endast C Kapslingsklass IP 20 Givartyp Givare med 3 m kabel Maximal givarlängd 100 m, 2 x 1,5 mm 2 Storlek Bredd 36 mm, höjd 86 mm, Djup 53 mm Skala Graderad i grader 2 års produktgaranti E-nummer Produkt Färg Devireg C Devireg C Devireg C Devireg C Värme Kyla

30 30 Reglering: Devireg 316 Elektronisk termostat för montage i apparatskåp på dinskena, för reglering av golvvärme, snösmältning i hängrännor, stuprör eller markanläggningar. Elektronisk termostat för montage på dinskena. Försedd med temperaturvred graderad i grader och indikeringslampa, vred för ställbar temperatursänkning 0-8 C, vred för inställning av mintemperatur vid styrning av snösmältningsanläggningar och vred för ställbar hysteres. Temperaursänkning styrs via externt ur eller annan slutande funktion. Komplettera med lämplig givare sid 31. Förpackningen innehåller 1 st termostat, 1 st montageanvisning. Temperaturområde C Temperaturområde min C Driftspänning V ~ 50/60 Hz Brytförmåga 250 V ~ 16 A Hysteres 0,2 6 C, (ställbar) Omgivningstemp C Temperatursänkning 0 8 C Kapslingsklass IP 20 Givartyp Levereras utan givare Maximal givarlängd 100 m, 2 x 1,5 mm 2 Storlek Bredd 52 mm, höjd 86 mm, djup 53 mm Skala Graderad i grader 2 års produktgaranti E-nummer Produkt Temperaturområde Devireg C Värme Kyla

31 Reglering: Givare för Devireg 31 Givare, för termostat Devireg Givare för termostat typ Devireg, passar alla standard termostater, ej Devireg 330, C och C. Resistans 15 Kohm/25 C (se även sid 46-47) E-nummer Längd m m m m m m Luftgivare för termostat Devireg, passar alla standard termostater, ej Devireg 330, C och C. Resistans 15 Kohm/25 C (se även sid 46-47) Kapslingsklass IP 20 Storlek 85 x 85 mm E-nummer Luftgivare för termostat Devireg, passar alla standard termostater, ej Devireg 330, C och C. Resistans 15 Kohm/25 C (se även sid 46-47) Kapslingsklass IP 44 Storlek Bredd 70 mm, höjd 50 mm, djup 38 mm E-nummer

32 32 Reglering: Devireg 850 Elektronisk reglerenhet med digital display, för reglering av snösmältningsanläggningar Elektronisk reglerenhet för reglering av snösmältningsanläggningar i mark eller hängrännor och stuprör, för montage i apparatskåp. Användarvänlig display med inbyggd programmeringshjälp för enkel inställning. Displayen visar inställningar och aktuell temperatur och fuktvärden. Normalt arbetar Devireg 850 med 1 st givare (kombinerad fukt och temp), på större anläggningar kan upp till 4 st givare användas, dessa ansluts parallellt på en gemensam 4-ledare (devibus). Möjlighet till uppgradering av programvara från PC via nätverksanslutning. Vid reglering av markanläggning används givare E Vid reglering av hängrännor och stuprör används givare E Förpackningen innehåller 1 st reglerenhet, 1 st transformator 18 V och 1 st montageanvisning. devireg 850 Driftspänning 18 VAC, alternativt 24 VAC 24 W Brytförmåga 250 v ~ 16 A Induktiv belastning 1A, cos Ø = 0,3 Omgivningstemp C Kapslingsklass IP 20 Display 2 x 16 tecken, bakgrundsbelysning. Storlek, reglerenhet Bredd 105 mm, höjd 86 mm, djup 53 mm Transformator Driftspänning 230 VAC +10%/-20% Sekundär spänning 18 VAC, alternativt 24 VAC 24 W Kapslingsklass IP 20 Storlek, transformator Bredd 52 mm, höjd 86 mm, djup 53 mm Givare Givartyp Kombinerad fukt och temp Kapslingsklass IP 67 Längd givarledning 15 m Storlek, markgivare Diameter 87 mm, höjd 74 mm Storlek, givarrör Diameter 93 mm, höjd 98 mm Storlek, takgivare Längd 216 mm, höjd 15 mm, bredd 23,5 mm Devireg 850 med transformator 18V Takgivare Markgivare 2 års produktgaranti E-nummer Produkt Devireg 850, reglerenhet med transformator Givare för markanläggningar Givare för takanläggningar Transformator 24 V/24 W Se nästa sida för kopplingsalternativ

33 Reglering: Devireg Kopplingsalternativ Kopplingsschema Devireg 850 är försedd med ett inbyggt övervakningssystem som larmar vid fel på givare eller reglerenhet. Markanläggning 1 3 slingor 400V Markanläggning 1 3 slingor 230V Takanläggning 1 3 slingor 230V 400V kablar 400V kablar 400V kablar Markanläggning utan kontaktor Takanläggning utan kontaktor 230V kabel 230V kabel

34 34 Reglering: Reglercentraler IP 55 Reglercentraler för reglering av värmekabelanläggningar Färdigbyggda reglercentraler för reglering av snösmältningsanläggningar, mm. Reglercentralerna är förberedda för 230 V eller 400 V inkoppling av värmeslingor. (E , endast 230 V). Reglercentralerna är försedda med larm utlöst jordfelsbrytare samt i de fall då en Devireg 850 sitter monterad, även summa larm från denna. Reglercentralerna levereras i 2 olika typer: Typ 1 Med devireg 316 för temperaurstyrning, även + / - funktion vilket medger drift mellan 2 st temperaturer, kompletteras med temperaturgivare. Typ 2 Med devireg 850 för styrning via fukt och temperatur för bästa ekonomi och kortast möjliga drifttid, kompletteras med lämplig fukt och tempgivare. Reglercentralerna innehåller huvudbrytare, jordfelsbrytare, säkringar för drift och manöver, kontaktor, reglerenhet typ Devireg, färdigkopplat till plint och dokumentation. Material Plast med genomskinlig dörr Kapslingsklass IP 55 Omgivningstemp C 2 års produktgaranti E-nummer Säkringar Reglering Antal Storlek Kapsling JFB B x H x D x 10 A Devireg x 250 x 136 mm x 10 A Devireg x 500 x 136 mm x 10 A Devireg x 500 x 136 mm x 16 A Devireg x 500 x 136 mm x 10 A Devireg x 750 x 136 mm x 10 A Devireg x 750 x 136 mm x 16 A Devireg x 750 x 136 mm x 10 A Devireg x 500 x 136 mm x 10 A Devireg x 500 x 136 mm x 16 A Devireg x 500 x 136 mm Special centraler offereras på begäran

35 Reglering: Reglercentraler IP Reglercentraler för reglering av värmekabelanläggningar Färdigbyggda reglercentraler för reglering av värmekabelanläggningar. Reglercentralerna innehåller föjlande: Huvudbrytare, jordfelsbrytare, säkringar för drift och manöver, reglerenhet typ Devireg 330, färdigkopplat till plint och dokumentation. Reglercentral devibox 1 och 2 är av ett enklare utförande, internt kopplade utan plint. Devibox 1 = infällt montage. E Devibox 2 = utvändigt montage. E Material Plast med genomskinlig dörr, (ej devibox) Kapslingsklass IP 30 Omgivningstemp C Typ av termostat Devireg års produktgaranti E-nummer Säkringar Antal Antal Storlek Kapsling termostater JFB B x H x D x 10 A x 245 x 103 mm x 10 A x 370 x 103 mm x 10 A x 370 x 103 mm x 10 A x 495 x 103 mm x 10 A x 620 x 103 mm x 10 A x 570 x 82 mm Nej x 170 x 93 mm Nej x 140 x 72 mm Special centraler offereras på begäran

36 36 Reglering: Devicom PC-pro Kommunikationsenhet för devireg 550 Programvara och interface för kommunikation mellan PC och termostat typ devireg 550. Möjlighet finns att kommunicera med upp till 930 st termostater kopplade i 30 st nätverk om 31 st termostater per nätverk. Pc pro gör att alla inställningar och värden i de till nätverket kopplade termostaterna kan ändras bekvämt från en plats. Möjlighet finns även att lagra värden och drifttider, samt att felsöka på nätverk och termostater. Termostat Devireg 550, se sidan 27. Förpackningen innehåller programvara på CD, 1 st kommunikationskabel med interface och montageanvisning., 2 års produktfelsgaranti. E-nummer Produkt Devicom PC-pro

37 Reglering: Web-home 37 GSM baserad kommunikationsenhet för devireg 550 Web-home är en GSM baserad kommunikationsenhet som möjliggör övervakning och reglering av golvvärme i t ex fritidshus via internet. Enheten ansluts till en eller flera Devireg 550 via nätverksanslutning. Möjlighet finns att styra t ex varmvattenberedare, vattenpump, elradiatorer eller att skicka larm vidare från t.ex. inbrottslarm. Vid fel på anläggningen eller vid inbrott skickar Web-home SMS och till valfri mottagare. Förpackningen innehåller 1 st styrenhet med transformator, 1 st antenn med kabel, 1 st kommunikationskabel, 1 st installations CD och montageanvisning. Komunikationsenhet Driftspänning 24 VAC Brytförmåga 250 V ~2 A Induktiv belastning 1A, cos Ø=0,3 Omgivningstemp C Kapslingsklass IP 20 Display 2 x 16 tecken, bakgrundsbelysning. Storlek, styrenhet Bredd 105 mm, höjd 86 mm, Djup 53 mm Transformator Driftspänning 230 VAC +10%/-20% Sekundär spänning 24 VAC Kapslingsklass IP 20 Storlek, transformator Bredd 52 mm, höjd 86 mm, djup 53 mm 2 års produktgaranti E-nummer Produkt Web-home

38 38 Egna anteckningar

39 Tillbehör: Devicell 39 Värmeplatta med översida av spårad aluminium Avsedd för förläggning av serieresistiv värmekabel, Deviflex DTIE-10 under trä, parkett eller laminatgolv. Spårets mönster med inbyggda svängar gör det möjligt att variera förläggningsmönstret utan extra vändbitar mm. För effektiv värmespridning skall kabeln täckas med aluminiumtejp E Komplettera anläggningen med monteringssats E , innehållande givarslang, givarhus och aluminiumfolie till skarv och ändavslut. Temperaturen skall begränsas enligt golvtillverkarens rekommendationer. Systemet regleras med fördel av Devireg 550, E , sidan 27. Värmekabelsortiment DTIE-10, sidan 6. Förpackningen innehåller värmeplattor, erfoderligt antal låsclips och montageanvisning. Uppbyggnad Polystyren med aluminium Tjocklek 13 mm Isolering 12 mm flamhämmande EPS Aluminiumtjocklek 1 mm U värde 3 Tryckhållfasthet 3670 kg/m 2 Max arbetstemp 80 C Storlek platta 0,5 x 1,0 m C/c avstånd, kabel 100 mm Installerad effekt/m W 10 års produktgaranti E-nummer Produkt Devicell 5 m 2, 10 st plattor Devicell 2 m 2, 10 st plattor Aluminiumtejp 25 mm, längd 25 m Monteringssats, slang 2,5 m, givarhus

40 40 Tillbehör: Twisto Snabbanslutningar för självbegränsande värmekabel Avsedd för an och avslutning av självbegränsande värmekabel typ Iceguard och Pipeguard. Anslutningarna monteras utan krympslangar och presshylsor. Värmekabelsortiment Iceguard och Pipeguard se sidan Förpackningen innehåller anslutning och montageanvisning. Driftspänning Max 250 V, 16 A Kapslingsklass IP 68 Omgivningstemp Max +80 C Anslutningsledning 2 m, 3 x 1,5 mm 2 2 års produktgaranti E-nummer Produkt Twisto, B-A, Anslutning Twisto, B-C, Skarv, värmekabel mot värmekabel Twisto, B-E, Ändavslut Twisto, B-S, Anslutning och avslutning Twisto, B-T, Förgrening 3 kablar och 1 st avslutning Twisto, B-TE2, Förgrening 2 kablar med anslutning 230 V och 2 st avslutningar Twisto, B-TE3, Förgrening 3 st kablar med anslutning 230 V och 3 st avslutningar Twisto, B-X, Förgrening 4 st kablar och 2 st avslutningar

41 Tillbehör: Skarvmaterial och kallkabel 41 An och avslutningar, reparationssatser och kallkabel An och avslutningssatser för självbegränsande värmekabel. Skarvning sker med presshylsor och krympslang. E-nummer Produkt Kabeltyp An och avslutningssats för dosa iceguard, pipeguard An och avslutningssats mot kallkabel iceguard, pipeguard Anslutningssats, skarv kabel mot kabel iceguard, pipeguard An och avslutningssats för dosa Pipeheat DPH An och avslutningssats mot kallkabel Pipeheat DPH-10 Reparationssatser för serieresistiv värmekabel. Skarvning sker med presshylsor och krympslang. E-nummer Produkt Kabeltyp Reparationssats, 1-ledare DLG Reparationssats, 2-ledare DTIE, DTIP Reparationssats, devimat och devikit DTIF, DTVF Kallkabel för seriresistiv och självbegränsande värmekabel. E-nummer Produkt x 1,5 mm 2 för 1-ledare x 2,5 mm 2 för 1-ledare x 1,5 mm 2 för 2-ledare Halogenfri PTWC 15

42 42 Tillbehör: Övrigt Övriga tillbehör Fästband av galvaniserad plåt med flikar för fastsättning av värmekabel Fästband, längd 25 m Fästband, längd 5 m Putsnät för armering, fastsättning och distans från brännbart underlag Putsnät 1 mm tråd 20 mm ruta, B = 0,8 m, L = 1,2 m = 1 m Putsnät 1 mm tråd 20 mm ruta, B = 1 m, L = 10 m Putsnät 1 mm tråd 20 mm ruta, B = 1 m, L = 25 m Fästmaterial för värmekabel i hängrännor och stuprör Distansklammer för serieresistiv värmekabel i hängränna och stuprör, 25 st/fp Kabelhållare för serieresistiv värmekabel i hängränna, 25 st/fp Wire för avlastning av serieresistiv värmekabel i stuprör, plastad 4,5 mm Dragavlastningkrok för serieresistiv värmekabel i stuprör, rostfri Dragavlastningsklammer för serieresistiv värmekabel i stuprör, rostfri Avlastningsbleck för självbegränsande värmekabel i stuprör Tillbehör för frostskydd och varmhållning av rör och slangar Tätning för DPH-10 med 1" - 3/4" gänga T-stycke 25 mm T-stycke 32 mm, med reducering till 25 mm Aluminiumtejp 38 mm, 50 m Golvbruk för inspackling av golvvärme Optiroc ABS kg, för användning på betongunderlag Optiroc Primer 5L Optiroc Primer 1L Tillbehör för montage av givare i golv Spiralslang till givare, diameter 10 mm, längd 50 m Givartillbehör, slang 2,5 m, ändhätta, stos 16 mm Övrigt Varningsskylt kombi 100 x 80 mm Smältlim för limpistol. 25 st/förpackning

43 Effektbehov 43 Sveriges uppdelning i zoner med hänsyn till effektbehov Som framgår av nedanstående karta är Sverige uppdelat i köldzoner. Dessa zoner måste man ta hänsyn till vid beräkningar av värmekabel som frostskydd av oisolerade rör och slangar nedgrävda i mark. Zonindelningen används även vid beräkning av värmekabel för snösmältning. Vid indelningen i zoner som framgår av kartan har klimatdata bearbetats från 24 orter i landet. Tabellen nedan upptar namnen på de olika orterna. Följande orters klimatdata ligger till grund för dimensionerande effektbehov inom respektive zon Zon 1 Zon 2 Zon 3 Zon 4 Visby Växjö Falun Särna Malmö Borås Sundsvall Sveg Kristianstad Skara Härnösand Stensele Kalmar Stockholm Östersund Luleå Göteborg Örebro Umeå Haparanda Karlstad Gäddene Kiruna Gävle Zonindelning Zon 1 Zon 2 Zon 3 Zon W W W W Effektbehov för frostskydd av rör se sidan

44 44 Tabeller Effektbehov för frostskydd av rör och slangar Tabell för erforderlig effekt i watt/m rörledning vid frostskydd av oisolerade rör och slangar i mark. För att få fram rätt effekt måste man ha rätt geografiskt läge (enligt zonkarta sid 43), rörledningens ytterdimension och läggningsdjup. Rörledningens dimension Ø yttre mm Zon 1 Zon 2 Zon 3 Zon 4 Läggningsdjup h i cm Läggningsdjup h i cm Läggningsdjup h i cm Läggningsdjup h i cm 20* 6,5 8,3 10,0 11,6 13,3 1 16,6 18,2 20,0 21,5 24,0 2 26,5 30,0 33,0 50 5,3 6,0 6,6 7,3 7,9 8,6 9,5 9,9 10,5 11,8 13,2 14,5 15,8 17,1 18,4 19,7 21,0 25,5 26,5 80 5,5 6,0 6,5 7,2 7,5 8,0 9,0 10,0 11,0 12,0 13,0 13,9 14,9 15,9 17,9 19,9 22,0 2 27,5 30, ,6 5,8 6,2 7,0 7,7 8,5 9,3 10,0 10,8 11,5 12,3 13,9 15,4 17,0 19,3 21,0 23,0 20* 6,4 8,3 10,6 12,7 1 17,0 19,1 21,5 23,5 25,5 27,5 31,0 32,0 34,0 38,0 42,5 50 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,4 1 16,0 17,9 19,9 22,0 24,0 26,0 28,0 30,0 32,0 36,0 40,0 80 5,7 6,5 7,4 8,2 9,0 9,8 10,6 11,8 12,3 13,1 14,7 16,4 18,0 19,6 21,5 23,0 24,5 26,0 29,5 32,5 36,0 41,0 4 49, ,5 6,2 6,9 7,5 8,2 8,9 9,9 10,3 11,0 12,4 13,7 15,1 16,5 17,8 19,2 20,5 22,0 24,5 27,5 30,0 3 37,5 41, ,4 5,7 6,0 6,8 7,5 8,3 9,0 9,8 10,5 11,3 12,0 13,5 1 16,5 18,8 20,5 23,0 * Läggningsdjupet 20 cm utgör vad som populärt kallas ett spadtag djupt. Undvik grövre Rör än Ø 100 mm på detta djup, samt komplettera anläggningen med någon form av isolering. OBS! Effekten 5 W/m rörledning bör ej underskridas. 20* 8,0 10,3 13,0 15,7 18,5 21,0 23,5 26,5 29,0 31,5 34,5 38,0 39,0 42,0 47,0 52,5 50 6,0 7,8 9,0 10,4 11,7 13,0 14,3 15,6 16,9 18,8 19,5 21,0 23,5 26,0 28,5 31,0 34,0 36,5 39,0 41,5 46,5 52,0 80 5,6 6,8 7,9 9,0 10,2 11,4 12,4 13,5 14,7 16,3 16,9 18,0 20,5 22,5 2 27,0 29,5 31,5 34,0 36,0 40,5 4 49,5 56,5 62,0 67, ,0 7,0 8,0 9,0 10,1 11,1 12,1 13,1 14,6 15,1 16,1 18,1 20,0 22,0 24,0 26,0 28,0 30,0 32,0 36,0 40,0 44,5 50,5 55,5 60, ,6 6,3 7,1 7,8 8,5 9,2 10,2 10,6 11,3 12,7 14,1 15,5 16,9 18,3 19,7 21,0 22,5 25,5 28,0 31,0 35,5 39,0 42,5 20* 9,3 12,0 15,5 18,6 22,0 2 28,0 31,5 34,0 37,0 40,5 44,5 46,5 49,5 56,0 62,0 50 6,6 8,5 10,2 12,0 13,5 15,2 17,0 18,6 20,5 22,0 24,5 25,5 27,0 30,5 34,0 37,0 40,5 44,4 47,5 51,0 54,0 61,0 67,5 80 6,0 7,6 9,0 10,7 12,2 13,7 15,3 16,8 18,3 20,0 22,0 23,0 24,5 27,5 30,5 33,5 36,5 39,5 42,5 45,5 48,5 5 61,0 67,0 76,0 84,0 91, ,5 7,0 8,5 10,0 11,3 12,7 14,2 15,5 17,0 18,3 20,5 21,0 22,5 25,5 28,4 31,0 34,0 36,5 39,5 42,5 4 51,0 56,5 62,0 70,5 77,5 84, ,6 6,8 7,9 9,0 10,2 11,4 12,4 13,5 14,7 16,3 16,9 18,0 20,5 22,5 2 27,0 29,5 31,5 34,0 36,0 40,5 4 49,5 56,5 62,0 67, ,1 5,9 6,8 7,6 8,5 9,3 10,1 11,0 12,2 12,7 13,5 15,3 16,9 18,6 20,0 22,0 23,5 25,5 27,0 30,5 33,5 37,0 42,5 46,5 51,0 Effektreducering: Med en markskiva (5 cm) över röret multipliceras effekten med 0,75. Fig 2. Med markskivor (5 cm) både på sidorna och över, multipliceras effekten med 0,6. Fig 1. Fig. 1 Fig. 2 K = 0,60 K = 0,75 h 5 cm h 5 cm
