1 Installationsbruksanvisning P/N , Rev. C November 2007 Micro Motion Modell 1700 och Modell 2700 transmitters Installationsbruksanvisning

2 2007, Micro Motion, Inc. Med ensamrätt. ELITE och ProLink är registrerade varumärken och MVD och MVD Direct Connect är varumärken som tillhör Micro Motion, Inc., Boulder, Colorado, USA. Micro Motion är ett registrerat varunamn som tillhör Micro Motion, Inc., Boulder, Colorado, USA. Micro Motion- och Emerson-logotyperna är varumärken och servicemärken som tillhör Emerson Electric Co. Övriga varumärken tillhör sina respektive ägare.

3 Innehåll Kapitel 1 Innan du börjar Översikt Säkerhet Flödesmätarkomponenter Transmittertyp, installationstyp och utgångarnas tillvalskort Transmitterns installationsprocedurer Flödesmätardokumentation Micro Motion kundservice Kapitel 2 Installation av transmittern Översikt Installationsstruktur Bestämning av lämplig plats Miljöbestämmelser Klassificering av explosionsfarliga områden Strömkälla Kabellängder för flödesmätaren Tillgänglighet för underhåll Montering av transmittern Integrerade installationer Fjärrmonterad 4-tråds- eller fjärrmonterad MVD-processor med fjärrmonterade transmitterinstallationer Fjärrmonterade 9-trådsinstallationer Montering av fjärrmonterad MVD-processor Jordning av flödesmätarkomponenter Strömförsörjning Vridning av displayen Kapitel 3 Anslutning av transmittern till sensorn Översikt Kabeltyper trådskabel trådskabel Anslutning för fjärrmonterade 4-trådsinstallationer Anslutning för fjärrmonterade 9-trådsinstallationer Anslutning för fjärrmonterad MVD-processor med fjärrmonterade transmitterinstallationer Kapitel 4 Utgångsledning Modell 1700/2700 analoga transmittrar Översikt Utgångskopplingsplintar och utgångstyper Utgångsanslutning Installationsbruksanvisning iii

4 Innehåll Kapitel 5 Utgångsledning modell 1700/2700 egensäkra transmittrar Översikt Utgångskopplingsplintar och utgångstyper Utgångsanslutning i säkert område ma utgångsanslutning i säkert område Frekvens-/diskret utgångsanslutning på säker plats Utgångsanslutning i explosionsfarligt område Säkerhetsparametrar i explosionsfarligt område ma utgångsanslutning i explosionsfarligt område Frekvens-/diskret utgångsanslutning i explosionsfarligt område Kapitel 6 Kapitel 7 Utgångsledning modell 2700 konfigurerbara ingångs-/utgångstransmittrar Översikt Kanalkonfiguration ma utgångsanslutning Frekvensutgångsanslutning Diskret utgångsanslutning Diskret ingångsanslutning Utgångsledning Model 2700 FOUNDATION fieldbus- och PROFIBUS-PA-transmittrar Översikt Ledningsdragning för FOUNDATION fieldbus Ledningsdragning för PROFIBUS-PA Appendix A Specifikationer A.1 Funktionsspecifikationer A.1.1 Elektriska anslutningar A.1.2 Ingångs-/utgångssignaler A.1.3 Digital kommunikation A.1.4 Strömförsörjning A.1.5 Miljöbestämmelser A.1.6 Omgivningstemperatureffekt A.1.7 EMC-uppfyllelse A.2 Klassificering av explosionsfarlig plats A.2.1 UL och CSA A.2.2 ATEX eller IECEx A.3 Prestandaspecifikationer A.4 Fysiska specifikationer A.4.1 Hus A.4.2 Montering A.4.3 Gränssnitt/display A.4.4 Vikt A.4.5 Mått Index iv Micro Motion Modell 1700 och 2700 transmitters

5 Kapitel 1 Innan du börjar Innan du börjar 1.1 Översikt Kapitlet är en introduktion till bruksanvisningen. Bruksanvisningen beskriver de procedurer som krävs för att installera följande transmitters i modell 1700 och modell 2700: Modell 1700 eller 2700 med tillvalskort med analoga utgångar Modell 1700 eller 2700 med egensäkert analogt utgångsstyrkort Modell 2700 med tillvalskort med konfigurerbara ingångar/utgångar Modell 2700 med FOUNDATION fieldbus tyrkort Modell 2700 med PROFIBUS-PA-styrkort Om du inte känner till vilken transmitter du har, se Avsnitt 1.4 för instruktioner om identifiering av transmittertypen i modellnumret på transmitterns etikett. Obs: Installationsinformation för modell 1500 transmitters eller modell 2500 transmitters finns i en separat bruksanvisning. Se transmitterns manual. 1.2 Säkerhet Säkerhetsmeddelande finns i hela bruksanvisningen för skydd av personal och utrustning. Läs alla säkerhetsmeddelande noggrant innan du går vidare. VARNING Felaktig installation i ett explosionsfarligt område kan orsaka explosion. För information om riskfyllda tillämpningar, se typgodkännandedokumentationen, som medföljer transmittern eller som finns tillgänglig på Micro Motions webbplats. VARNING Farlig spänning kan orsaka svåra skador eller döden. Försäkra dig om att strömmen är frånslagen innan transmittern installeras. OBSERVERA Felaktig installation kan orsaka mätningsfel eller fel på flödesmätaren. Följ samtliga instruktioner för att säkerställa att transmittern fungerar rätt. Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 1

6 Innan du börjar 1.3 Flödesmätarkomponenter Modell eller 2700-transmittern är en komponent i Micro Motion-flödesmätaren. Övriga komponenter är: Sensorn som utför mätfunktionerna MVD-processorn som utför minnes- och processfunktionerna 1.4 Transmittertyp, installationstyp och utgångarnas tillvalskort Vid installationen av transmittern måste du känna till transmittertyp, installationstyp och utgångarnas tillvalskort. Avsnittet innehåller information om hur man får tag på denna information. Koderna som beskrivs nedan är desamma som användes vid beställningen av transmittern. 1. Ta reda på transmitterns modellnummer som finns på etiketten som sitter på sidan av transmittern. Modell 1700 transmitters har ett modellnummer av formen 1700xxxxxxxxxx. Modell 2700 transmitters har ett modellnummer av formen 2700xxxxxxxxxx. 2. Det femte tecknet i modellnumret (xxxxxxxxxxxxxx) representerar installationstypen som har beställts: R = fjärrmonterad (fjärrmonterad 4-trådsinstallation) I = integrerad (transmittern monterad på sensorn) C = transmitter/mvd-processorenhet (fjärrmonterad 9-trådsinstallation) B = fjärrmonterad MVD-processor med fjärrmonterad transmitter Obs: För mer information om installationstyp, se Figur Det femte tecknet i modellnumret (xxxxxxxxxxxxxx) representerar utgångarnas tillvalskort. A = transmitter med tillvalskort med analoga utgångar (en ma, en frekvens, en RS-485) B = transmitter med tillvalskort med konfigurerbara ingångar/utgångar, standard är utgångskonfiguration (två ma, en frekvens) C = transmitter med tillvalskort med konfigurerbara ingångar/utgångar, anpassad utgångskonfiguration D = transmitter med egensäkert analogt utgångsstyrkort E = transmitter med egensäkert (FISCO-godkänt) utgångsstyrkort för FOUNDATION fieldbus N = transmitter med gnistfritt (FNICO-godkänt) utgångsstyrkort för FOUNDATION fieldbus G = transmitter med PROFIBUS-PA-utmatningsstyrkort Obs: Övriga tecken i modellnumret beskriver tillval som inte påverkar transmitterinstallationen. Följande exempel illustrerar användningen av modellnumret för att bestämma transmittertyp, installationtyp och utgångskorttyp: 1700RxxAxxxxxx = modell 1700 fjärrmonterad transmitter med tillvalskort med analoga utgångar 2700CxxDxxxxxx = modell 2700 transmitter-/mvd-processorenhet med tillvalskort med egensäkra utgångar 2 Micro Motion Modell 1700 och 2700 transmitters

7 Innan du börjar 1.5 Transmitterns installationsprocedurer Vid installationen av transmittern ska följande procedurer utföras: Installation av transmittern se Kapitel 2 Anslutning av transmittern till sensorn se Kapitel 3 Anslutning av transmitterns utgångar: - För modell 1700 eller 2700 analoga utgångstransmittrar, se Kapitel 4. - För modell 1700 eller 2700 egensäkra analoga utgångstransmittrar, se Kapitel 5. - För modell 2700 konfigurerbara ingångs-/utgångstransmittrar, se Kapitel 6. - För modell 2700 FOUNDATION fieldbus och PROFIBUS-PA utgångstransmittrar, se Kapitel 7. Innan du börjar 1.6 Flödesmätardokumentation Tabell 1-1 anger dokumentationsresurser för ytterligare information. Dokumenten finns tillgängliga i PDF-format från Micro Motions webbplats ( Tabell 1-1 Ämne Resurser för födesmätardokumentation Sensorinstallation MVD-processorinstallation (vid fjärrmontering från sensor och transmitter) Transmitterkonfiguration, transmitteruppstart och användning, och felsökning av transmitter Dokument Sensordokumentation levereras med sensor Detta dokument Konfigurations- och användarhandbok för modell 1000 och 2000 transmitter eller Installationshandledning och bruksanvisning för modell 2700 transmitter med FOUNDATION fieldbus eller Installationshandledning och bruksanvisning för modell 2700 transmitter med PROFIBUS-PA Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 3

8 Innan du börjar 1.7 Micro Motion kundservice För teknisk hjälp, ring Micro Motions kundtjänstavdelning: I USA, ring MASS ( ) (avgiftsfritt) I Kanada och Latinamerika, ring (USA) I Asien: - I Japan, ring I andra länder, ring (Singapore) I Europa: - I Storbritannien, ring (avgiftsfritt) - I andra länder, ring +31-(0) (Nederländerna) Kunder utanför USA kan också skicka e-post till Micro Motions kundtjänst på International.MMISupport@EmersonProcess.com. 4 Micro Motion Modell 1700 och 2700 transmitters

9 Kapitel 2 Installation av transmittern Innan du börjar 2.1 Översikt Kapitlet beskriver installationen av Micro Motion modell och 2700 transmitters. Följande allmänna steg krävs: Bestäm transmitterns och andra flödesmätarkomponenters plats (se Avsnitt 2.3) Montera transmittern (se Avsnitt 2.4) Montera MVD-processorn, vid behov (se Avsnitt 2.5) Jorda flödesmätarkomponenterna (se Avsnitt 2.6) Strömtillförsel till flödesmätaren (se Avsnitt 2.7) Vrid displayen, frivilligt och under förutsättning av transmittern har en display (se Avsnitt 2.8) 2.2 Installationsstruktur Din flödesmätarinstallation stämmer med en av de strukturer som visas i Figur 2-1. Montering, sensorledningsdragning och jordningskrav beror på denna struktur. Din installationstyp bör stämma överens med den installationstyp som specificeras i ditt transmittermodellnummer (se Avsnitt 1.4). Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 5

10 Installation av transmittern Figur 2-1 Integrerad Installationstyper Transmitter MVD-processor Sensor Fjärrmontering med 4-trådskabel Sensor Transmitter MVD-processor 4-tråds kabel Fjärrmontering med 9-trådskabel Sensor Transmitter MVD-processor 9-trådskabel Kopplingsdosa Fjärrmonterad MVDprocessor med fjärrmonterad transmitter Sensor Transmitter 4-trådskabel MVD-processor Kopplingsdosa 9-trådskabel 6 Micro Motion Modell 1700 och 2700 transmitters

11 Installation av transmittern 2.3 Bestämning av lämplig plats För att bestämma en lämplig plats för transmittern måste hänsyn tas till miljökraven hos transmittern och MVD-processorn, klassificering av explosionsfarliga områden, strömkällors placering, kabellängder, tillgänglighet för underhåll och displayens synlighet (vid transmitter med display) Miljöbestämmelser Transmitterns miljökrav inkluderar temperatur, fuktighet och vibration. Temperaturbegränsningar Installera transmitter i omgivning där temperaturen ligger mellan 40 och +60 C ( 40 och +140 F). Om det är möjligt bör transmittern installeras på en plats där den inte utsätts för direkt solljus. Olika omgivningstemperaturkrav kan gälla vid installation av transmittern i ett riskfyllt område. Se godkännandedokumentationen som medföljer transmittern eller som finns tillgänglig på Micro Motions webbplats. Fuktighetsgränser Installera transmittern i en omgivning där den relativa fuktigheten ligger mellan 5 och 95 %, ickekondenserande vid 60 C (140 F). Vibrationsgränser Transmittern uppfyller IEC , uthållighetssvep, 5 till 2000 Hz, 50 svepcykler vid 1,0 g Klassificering av explosionsfarliga områden Vid montering av transmittern i ett explosionsfarligt område: Kontrollera att transmittern är godkänd för det explosionsfarliga området. Alla transmitters har en etikett med godkännande för explosionsfarligt område fäst på transmitterhuset. Kontrollera att alla kablar som används mellan transmittern och sensors uppfyller kraven för det explosionsfarliga området. För mer information om klassificering av explosionsfarliga områden och krav, se Avsnitt A Strömkälla Anslut transmittern en strömkälla med växelström eller likström. Transmittern identifierar strömkällan automatiskt. Växelströmkrav Vid användning av växelström ska följande vara uppfyllt: VAC 50/60 Hz 6 W typisk, 11 W max. Innan du börjar Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 7

12 Installation av transmittern Likströmkrav Obs: Dessa krav förutsätter en enskild transmitter per kabel. Anslutning av flera transmitters till en enskild kabel ska generellt sett undvikas. Vid användning av likström ska följande vara uppfyllt: V likström 6 W typisk, 11 W max. Vid start belastas strömkällan kortvarigt med 1,5 A per transmitter. Strömkabelns längd och ledardiameter måste väljas så att 18 V likström min. garanteras vid kopplingsplintarna för ström vid en strömstyrka på 0,5 A. För kabelstorlek, se Tabell 2-1 och använd följande formel som riktlinje: MinimumSupplyVoltage = 18V + ( CableResistance CableLength 0,5 A) Tabell 2-1 Typiska strömkabelresistans vid 20 C (68 F) Dimension Motstånd (1) 14 AWG 0,0050 Ω/fot 16 AWG 0,0080 Ω/fot 18 AWG 0,0128 Ω/fot 20 AWG 0,0204 Ω/fot 2,5 mm 2 0,0136 Ω/meter 1,5 mm 2 0,0228 Ω/meter 1 mm 2 0,0340 Ω/meter 0,75 mm 2 0,0460 Ω/meter 0,5 mm 2 0,0680 Ω/meter (1) Dessa värden inkluderar motståndet för både höga och låga ledare i kabeln. Exempel Transmittern är monterad 106,7 m (350 ft) från likströmskällan. Vid användning av 16 AWG-kabel, beräkna krävd spänning vid likströmskällan enligt följande: MinimumSupplyVoltage = 18 V + ( CableResistance CableLength 0.5 0,5 A) A ) MinimumSupplyVoltage = 18 V + ( 0,0080 ohms/ft 350 ft 0.5 0,5 A) MinimumSupplyVoltage = 19, V 8 Micro Motion Modell 1700 och 2700 transmitters

13 Installation av transmittern Kabellängder för flödesmätaren Detta krav gäller inte integrerade installationer (se Figur 2-1). För andra installationstyper (se Figur 2-1), max. kabellängd mellan flödesmätarkomponenter beror på installationstyp och kabeltyp. Se Figur 2-1, och därefter Tabell 2-2. Tabell 2-2 Maximala kabellängder Kabeltyp Trådtolk Maximal längd Micro Motion 9-trådskabel Får ej användas 20 meter (60 ft) Micro Motion 4-trådskabel Får ej användas 300 meter (1000 ft) Användarlevererad 4-trådskabel Strömkablar (V likström) 0,35 mm 2 (22 AWG) 90 meter (300 ft) 0,5 mm 2 (20 AWG) 150 meter (500 ft) 0,8 mm 2 (18 AWG) 300 meter (1000 ft) Signalkablar (RS-485) 0,35 mm 2 (22 AWG) eller större 300 meter (1000 feet) Tillgänglighet för underhåll Kontrollera att transmittern är monterad på en plats och i ett läge som gör kopplingsplintarna och displayen lättillgängliga (om transmittern har en display). 2.4 Montering av transmittern Du kan montera transmittern i alla riktningar så länge som skyddsrörs- och ledningsdragningsöppningen inte pekar uppåt. Montera om möjligt transmittern så att det är minst mm (8 10 in.) spelrum vid husets baksida, så att operatören kan komma åt ledningsdragnings- och strömförsörjningsutrymmet. Beträffande transmitterns dimensioner, se Appendix A. OBSERVERA Kondensation eller fukt som tränger in i transmittern kan skada transmittern och resultera i mätfel eller fel på flödesmätar. För att minska risken för mätfel eller fel på flödesmätaren: Kontrollera att packningar och O-ringar sluter tätt. Smörj in O-ringarna varje gång transmitterns eller MVD-processorns hus öppnas eller stängs. Transmittern får inte monteras med skyddsrörsöppningarna uppåt. Installera avrinningsledare på skyddsrör eller kablar. Förslut skyddsrörsöppningarna. Skruva fast transmitterhöljet helt. Innan du börjar Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 9

14 Installation av transmittern Integrerade installationer Vid integrerad installation (se Figur 2-1), finns inga speciella monteringsinstruktioner för transmittern. En transmitter med integrerad montering kan vridas upp till 360 i 90 steg, till en av fyra möjliga positioner på MVD-processorns bas. Se Figur 2-2. Figur 2-2 Vridning av transmittern Transmitter Övergångsring MVD-processor 4 kåpskruvar (4 mm) Bas Sensor OBSERVERA Skador på kablarna mellan transmittern och MVD-processorn kan orsaka mätfel eller fel på flödesmätaren. För att minska risken för skador på kablarna bör inte transmittern flyttas mer än några centimeter från MVD-processorn. Vid sammansättning av flödesmätaren bör man kontrollera att kablarna inte böjs eller fastnar i huset. För att transmittern på MVD-processorn: 1. Lossa alla fyra kåpskruvar (4 mm) som håller fast transmittern på basen. 2. Vrid transmittern motsols så att kåpskruvarna befinner sig i olåst läge. 3. Lyft försiktigt transmittern rakt upp så att den lossnar från kåpskruvarna. Lossa eller skada inte kablarna som ansluter transmittern till MVD-processorn. 4. Vrid transmittert till önskat läge och rikta upp hålen mot kåpskruvarna. Kläm eller dra inte i kablarna. 5. Lyft försiktigt ner transmittern till basen så att kåpskruvarna fäster in i hålen. 6. Vrid transmittern medsols så att kåpskruvarna befinner sig i låst läge. 7. Skruva fast kåpskruvarna med ett vridmoment på 2,3 till 3,4 N-m (20 till 30 in-lbs). OBSERVERA Om MVD-processorn vrids kan sensorn skadas. För att minska risken för att skada sensorn får MVD-processorn inte roteras. 10 Micro Motion Modell 1700 och 2700 transmitters

15 Installation av transmittern Fjärrmonterad 4-tråds- eller fjärrmonterad MVD-processor med fjärrmonterade transmitterinstallationer Vid fjärrmonterad 4-tråds- eller fjärrmonterad MVD-processor med fjärrmonterad transmitterinstallation (se Figur 2-1), se Figur 2-3 för ett diagram över monteringskonsolen som levereras med transmittern. Både rörmontering och väggmontering visas. Kontrollera att transmittern är monterad på en plats och i ett läge som gör kopplingsplintarna och displayen lättillgängliga (om transmittern har en display). Innan du börjar Figur 2-3 Fjärrmonterad 4-tråds Väggmontering eller rörmontering Monteringsfäste (väggmontering) Monteringsfäste (rörmontering) Obs: Bibehåll om möjligt mm (8 10 in.) spelrum bakom transmittern. Montering av transmittern: 1. Identifiera komponenterna som visas i Figur 2-4. För mått, se Appendix A. 2. Omplacera transmittern på konsolen vid behov. a. Ta bort locket från kopplingsdosan. b. Lossa alla fyra kåpskruvar (4 mm) inuti kopplingsdosan. c. Rotera konsolen så att transmittern placeras som önskat. d. Skruva fast kåpskruvarna med ett vridmoment på 3 till 4 N-m. e. Sätt tillbaks kopplingsdosans lock. 3. Fäst monteringskonsolen på en instrumentstolpe eller vägg. För rörmontering krävs två U-bultar (bifogas ej). Kontakta Micro Motion vid behov för beställning av en rörmonteringssats. Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 11

16 Installation av transmittern Figur 2-4 Transmitterkomponenter Fjärrmonterad 4-tråds eller fjärmonterad MVD-processor med fjärrmonterade transmitterinstallationer Jordskruv Huvudskyddskåpa Monteringskonsol Skyddsrörsöppning för 4-trådskabel 4 kåpskruvar (4 mm) Kopplingsdosa Ändfläns för kopplingsdosa Motkontaktuttag Motkontakt Fjärrmonterade 9-trådsinstallationer Vid fjärrmonterad 9-trådsinstallation (se Figur 2-1), se Figur 2-5 för ett diagram över monteringskonsolen som levereras med transmitter-/mvd-processorenheten. Kontrollera att transmittern är monterad på en plats och i ett läge som gör kopplingsplintarna och displayen lättillgängliga (om transmittern har en display). Figur 2-5 Fjärrmonterad 9-tråds Väggmontering eller rörmontering Monteringsfäste (väggmontering) Monteringsfäste (rörmontering) Obs: Bibehåll om möjligt mm (8 10 in.) spelrum bakom transmittern. 12 Micro Motion Modell 1700 och 2700 transmitters

17 Installation av transmittern För montering av transmitter-/mvd-processorenhet: 1. Identifiera komponenterna som visas i Figur 2-6. För mått, se Appendix A. 2. Omplacera transmittern på konsolen vid behov. a. Lossa alla fyra kåpskruvar (4 mm). b. Rotera konsolen så att transmittern placeras som önskat. c. Skruva fast kåpskruvarna med ett vridmoment på 3 till 4 N-m (30 till 38 in-lbs). 3. Fäst monteringskonsolen på en instrumentstolpe eller vägg. För rörmontering krävs två U-bultar (bifogas ej). Kontakta Micro Motion vid behov för beställning av en rörmonteringssats. Innan du börjar Figur 2-6 Transmitter-/MVD-processorenhet sprängskiss Transmitter MVD-processor MVD-processorns hus Skyddsrörsöppning för 9-trådig kabel Monteringsfäste 2.5 Montering av fjärrmonterad MVD-processor Obs: Detta steg behövs endast för fjärrmonterad MVD-processor med fjärrmonterad transmitter (se Figur 2-1). Vid en integrerad installation, fjärrmonterad 4-trådsinstallation eller fjärrmonterad 9-trådsinstallation, gå till Avsnitt 2.6. Vid fjärrmonterad MVD-processor med fjärmonterad transmitterinstallation (se Figur 2-1), se Figur 2-3 för ett diagram över monteringskonsolen som levereras med transmittern. Både rörmontering och väggmontering visas. Gavel 4 huvudskruvar (4 mm) Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 13

18 Installation av transmittern Figur 2-7 Fjärrmonterad MVD-processor Väggmontering eller rörmontering Monteringsfäste (väggmontering) Monteringsfäste (rörmontering) Montering av MVD-processorn: 1. Identifiera komponenterna som visas i Figur 2-8. För mått, se Appendix A. 2. Om så önskas kan MVD-processorns hus vridas i konsolen. a. Lossa alla fyra kåpskruvar (4 mm). b. Vrid konsolen så att MVD-processorn placeras som önskat. c. Skruva fast kåpskruvarna med ett vridmoment på 3 till 4 N-m (30 till 38 in-lbs). 3. Fäst monteringskonsolen på en instrumentstolpe eller vägg. För rörmontering krävs två U-bultar (bifogas ej). Kontakta Micro Motion vid behov för beställning av en rörmonteringssats. Figur 2-8 Fjärrmonterad MVD-processorkomponenter MVD-processorlock Skyddsrörsöppning för 4-trådig kabel 4 huvudskruvar (4 mm) Skyddsrörsöppning för 9-trådig kabel MVD-processorns hus Monteringsfäste Gavel 14 Micro Motion Modell 1700 och 2700 transmitters

19 Installation av transmittern 2.6 Jordning av flödesmätarkomponenter Jordningskraven beror på installationstyp (se Figur 2-1). Jordningsmetoder för varje flödesmätarkomponent finns uppräknade i Tabell 2-3. Felaktig jordning kan orsaka mätfel. OBSERVERA Innan du börjar För att minska risken för mätfel: Tabell 2-3 Anslut transmittern till jord eller till anläggningens jordnätverk. För montering i område som kräver egensäkerhet, se Micro Motions godkännandedokumentation, som medföljer transmittern eller som finns tillgänglig på Micro Motions webbplats. För installationer i explosionsfarligt område i Europa, se standard EN om nationella standarder inte tillämpas. Om lokala bestämmelser inte är tillämpliga, ska dessa anvisningar följas: Använd koppartråd, 2,5 mm 2 (14 AWG) eller större för jordning. Håll alla jordade ledningar så korta som möjligt, mindre än 1 Ω impedans. Anslut jordledningarna direkt till marken eller följ fabrikens standard. Jordningsmetoder för flödesmätarkomponenter Installationsstruktur Komponenter Jordningsmetod Integrerande Sensor / MVD-processor / transmitter 4-trådig separat Sensor / MVDprocessorenhet Transmitter Jordning via rörledning, om möjligt (se sensordokumentation). Jorda annars enligt tillämpliga lokala normer, och använd antingen transmitterns interna eller externa jordningsskruv. Se sensordokumentation. 9-trådig separat Sensor / avgreningsdosa Se sensordokumentation. MVD-processor med separat transmitter Transmitter / MVDprocessorenhet Sensor MVD-processor Transmitter Jorda enligt tillämpliga lokala normer, och använd antingen transmitterns interna eller externa jordningsskruv. Jorda enligt tillämpliga lokala normer, och använd antingen transmitterns interna eller externa jordningsskruv, eller MVDprocessorns interna jordningsskruv. Se sensordokumentation. Jorda enligt tillämpliga lokala normer, och använd antingen den interna eller externa jordningsskruven. Jorda enligt tillämpliga lokala normer, och använd antingen transmitterns interna eller externa jordningsskruv. Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 15

20 Installation av transmittern 2.7 Strömförsörjning Ström måste ledas till transmittern i alla installationer. Se Avsnitt för information om kraven på transmitterns strömförsörjning. En brytare som användaren tillhandahåller kan monteras på strömförsörjningsledningen. För att uppfylla lågspänningsdirektiv 2006/95/EG (europeiska monteringar), krävs en brytare i närheten av transmittern. Anslut strömförsörjningen till kopplingsplintarna 9 och 10 under varningsfliken. Avsluta den positiva (line) tråden till kopplingsterminal 10 och returtråden (neutral) till kopplingsplint 9. Jorda strömförsörjningen med utrustningens jord, d.v.s. under varningsfliken. Se Figur 2-9. Figur 2-9 Anslutning av transmitterns strömförsörjning 9 10 Varningsflik Utrustningens jordanslutning 2.8 Vridning av displayen Om transmittern har en display kan den vridas upp till 360 i 90 steg. VARNING Att ta bort displaykåpan i en explosiv omgivning med strömmen på kan orsaka en explosion. Flr att minska risken för explosion, bör strömmen ha varit avstängd i fem minuter innan displaykåpan tas bort i en explosiv omgivning. 16 Micro Motion Modell 1700 och 2700 transmitters

21 Installation av transmittern VARNING Användning av en torr trasa för rengöring av displaylocket kan orsaka statisk urladdning, vilket kan orsaka en explosion i en explosiv atmosfär. För att minska risken för explosion; använd alltid en fuktig trasa för att rengöra displaykåpan i en explosiv omgivning. Innan du börjar För att vrida displayen, följ instruktionerna nedan: 1. Stäng av transmittern. 2. Ta bort displaykåpan genom att ta bort kåpskruven. Se Figur Vrid displaykåpan motsols för att lossa den från huvudkapslingen. 4. Lossa försiktigt (och ta bort vid behov) den semilåsta displayskruvarna och håll samtidigt displaymodulen på plats. 5. Dra försiktigt ut displaymodulen ur huvudskyddskåpan tills kopplingsplintarna lossnar från displaymodulen. Obs: Displaystiften kan komma ut ur kortet med displaymodulen. Ta helt enkelt ur stiften och sätt tillbaka dem, om detta inträffar. 6. Vrid displaymodulen till önskad position. 7. Sätt in kopplingsplintarna i displaymodulens hål för att säkra displayen i den nya positionen. 8. Om displayskruvarna tagits bort ska de ställas i linje med rätt hål, sätt fast dem och dra åt. 9. Placera displaykåpan på huvudkapslingen. Vrid displaykåpan medsols tills den sitter fast. 10. Sätt fast displaykåpan genom att sätta dit och dra åt kåpskruven. 11. Slå på strömmen till transmittern. Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 17

22 Installation av transmittern Figur 2-10 Displaykomponenter Huvudkapsling Stift Infattning Displaymodul Displaykåpa Låsklammer Blindfläns Låsskruv 18 Micro Motion Modell 1700 och 2700 transmitters

23 Kapitel 3 Anslutning av transmittern till sensorn Innan du börjar 3.1 Översikt Kapitlet beskriver anslutning av Micro Motion modell 1700 och 2700 transmitters till en Micro Motion sensor. Obs: Vid en integrerad installation behövs inte detta steg. Fortsätt med anslutningen av transmitterutgångarna (Kapitel 4 7). Kraven på anslutningen mellan sensorn och transmittern beror på installationstyp (se Figur 2-1). Vid en fjärrmonterad 4-trådstransmitterinstallation, se informationen om 4-trådskabel i Avsnitt 3.2, följ sedan instruktionerna i Avsnitt 3.3. Vid en fjärrmonterad 9-trådstransmitterinstallation, se informationen om 9-trådskabel i Avsnitt 3.2, följ sedan instruktionerna i Avsnitt 3.4. Vid en fjärrmonterad MVD-processor med fjärrmonterad transmitterinstallation, se informationen om både 4-tråds- och 9-trådskabel Avsnitt 3.2, följ sedan instruktionerna i Avsnitt 3.5. OBSERVERA Kraftiga elektromagnetiska fält kan störa flödesmätarens kommunikationssignaler. Felaktig installation av kabel eller ledare kan orsaka mätningsfel eller fel på flödesmätaren. För att minimera risken för mätfel eller flödesmätaravbrott, ska kabeln eller ledningen inte dras i närheten av transformatorer, motorer eller strömkablar som orsakar kraftiga elektromagnetiska fält. 3.2 Kabeltyper Denna avsnitt beskriver de typer av 4-trådskabel och 9-trådskabel som kan användas för anslutning av transmittern till sensorn trådskabel Micro Motion kan erbjuda två typer av 4-trådskabel: skärmad och armerad. Båda typerna innehåller skärmavledningstrådar. Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 19

24 Anslutning av transmittern till sensorn Användarlevererad 4-trådskabel ska uppfylla följande krav: Partvinnad (TP) konstruktion Krav på dimension beskrivs i Tabell 2-2 Tillämpliga krav på explosionsfarliga områden, om MVD-processorn är installerad i ett explosionsfarligt område (se ATEX-, IECEx-, CSA- eller UL-dokument som levereras med transmittern eller finns på Micro Motions webbplats) trådskabel Micro Motion kan erbjuda tre typer av 9-trådskabel: mantlad, skärmad och armerad. Se Micro Motions Förberedelse och installationsanvisningar för 9-tråds flödesmätarkabel för detaljerade beskrivningar av dessa kabeltyper och för information om val av lämplig kabel för den aktuella installationen. 3.3 Anslutning för fjärrmonterade 4-trådsinstallationer För att ansluta kabeln, följ stegen nedan. 1. Förbered kabeln enligt beskrivningen i sensordokumentationen. 2. Anslut kabeln till MVD-processorn enligt beskrivningen i sensordokumentationen. 3. Anslutning av kabeln till transmittern: a. Identifiera trådarna i 4-trådskabeln. 4-trådskabeln från Micro Motion består av ett par 0,75 mm 2 (18 AWG) trådar (röd och svart) som ska användas för V likström-anslutningen och ett par 0,35 mm 2 (22 AWG) trådar (grön och vit) som ska användas för RS-485-anslutningen. b. Anslut de fyra kablarna från MVD-processorn till kopplingsplintarna 1-4 på transmitterns motkontakt. Se Figur 3-1, 3-2 och 3-3. Jorda aldrig avskärmningen eller skärmavledningstråd(arna) på transmittern. Figur trådig kabel mellan förstärkt MVD-processor och transmitter MVD-processorns uttag 4-trådig kabel Maximal kabellängd: se Tabell 2-2 Inpassningsanslutning (transmitter) Kabel levererad från fabrik eller anskaffad av användaren V likström+ V likström RS-485A RS-485B V likström+ (röd) V likström (svart) RS-485A (vit) RS-485B (grön) 20 Micro Motion Modell 1700 och 2700 transmitters

25 Anslutning av transmittern till sensorn Figur trådig kabel mellan MVD-processor av standardtyp och transmitter V likström+ (röd) MVD-processorns uttag RS-485B (grön) 4-trådig kabel Maximal kabellängd: se Tabell 2-2 Kabel levererad från fabrik eller anskaffad av användaren Inpassningsanslutning (transmitter) V likström+ V likström RS-485A RS-485B Innan du börjar V likström (svart) RS-485A (vit) Figur 3-3 Ledning till passande anslutning Dra 4 ledningar från givaren genom skyddsrörsöppningen och anslut dem till den passande anslutningen Transmitter Passande anslutning Matcha kabelfärgerna som bild 3-1 och 3-2 visar Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 21

26 Anslutning av transmittern till sensorn 3.4 Anslutning för fjärrmonterade 9-trådsinstallationer Vid en fjärrmonterad 9-trådsinstallation (se Figur 2-1), måste en 9-trådskabel användas för att ansluta kopplingsdosan på sensorn till MVD-processorn på transmitter-/mvd-processorenheten. OBSERVERA Om skärmtrådarna kommer i kontakt med sensorns kopplingsdosa, kan detta leda till fel i flödesmätningen. Se till att skärmtrådarna inte kommer i kontakt med sensorns kopplingsdosa. För att ansluta kabeln, följ stegen nedan: 1. Se Micro Motions Förberedelse och installationsanvisningar för 9-tråds flödesmätarkabel för specifika instruktioner. Följ instruktionerna för din kabelmodell på sensorsidan. Vid änden av transmittern följer du instruktionerna för din kabeltyp med en MVD-transmitter. 2. För anslutning av kablarna, se Micro Motions Förberedelse och installationsanvisningar för 9-tråds flödesmätarkabel och följ instruktionerna för din sensor med en MVD-transmitter. Ytterligare information för anslutning av transmitterns kablar ges nedan: a. Identifiera komponenterna som visas i Figur 2-6. b. Ta bort locket. c. Stick in den 9-trådiga kabeln genom skyddsrörsöppningen. d. Anslut kablarna till termineringspluggarna som medföljer transmittern. e. Sätt termineringspluggarna i hylsorna på insidan av den nedre delen. Se Figur 3-4. Figur trådskabel mellan sensor och MVD-processor (på transmitter) 9-trådskabel från sensor MVD-processor (på transmitter) Svart (avledning från alla ledningsset) Brun Röd Grön Vit Blå Grå Orange Lila Gul Plugg och uttag Jordskruv Svart Brun Lila Gul Fästskruv Röd Grön Vit Blå Grå Orange 3. Jorda kabeln. 22 Micro Motion Modell 1700 och 2700 transmitters

27 Anslutning av transmittern till sensorn Om mantlad kabel används: a. Jorda de skärmade kablarna (den svarta) endast till MVD-processoränden genom att ansluta den till jordskruven på insidan av den nedre ledningsringen. MVD-processorn får inte jordas i processorns monteringsskruv. Jorda aldrig skärmavledningstrådarna till sensorns kopplingsdosa. Om skärmad eller armerad kabel används: a. Jorda de skärmade kablarna (den svarta) endast till MVD-processoränden genom att ansluta den till jordskruven på insidan av den nedre ledningsringen. MVD-processorn får inte jordas i processorns monteringsskruv. Jorda aldrig skärmavledningstrådarna till sensorns kopplingsdosa. b. Jorda kabelflätan i båda ändar genom att avsluta den sluta på insidan av kabelmanschetten. 4. Kontrollera att packningarna är felfria, smörj in alla O-ringar, i kopplingsdosans hus och MVD-processorns ändpropp och dra fast alla skruvar. OBSERVERA Skador på kablarna mellan transmittern och sensorn kan orsaka mätfel eller fel på flödesmätaren. Kontrollera att kabeln inte fastnar eller kommer i kläm när huset på sensorn eller MVD-pressorn monteras ihop, för att reducera risken för felmätning. 3.5 Anslutning för fjärrmonterad MVD-processor med fjärrmonterade transmitterinstallationer Detta arbete inkluderar två underarbeten: Underarbete 1: Anslutning av fjärrmonterad MVD-processor till transmittern (4-trådskabel) Underarbete 2: Anslutning av sensorn till fjärrmonterad MVD-processor (9-trådskabel) Underarbete 1: Anslut den fjärrmonterad MVD-processorn till transmittern 1. Använd en av följande metoder för att skärma av kabeln från MVD-processorn till transmittern: Om oskärmade kablar används i kontinuerliga metallslangar som har en 360 avslutningsskärmning för de inre kablarna, gå till underarbete 1, Steg 6. Om du installerar en egen kabelmanschett med skärmad eller armerad kabel, avsluta skärmarna i kabelmanschetten. Avsluta både det armerade flätade bandet och skärmavledningstråden i kabelmanschetten. Gå till underarbete 1, Steg 6. Om du installerar Micro Motions kabelmanschett på MVD-processorns hus: - Se Figur 3-5 för att se vilken kabelmanschett som ska användas till skyddsrörsöppningen för 4-trådskabeln. - Förbered kabeln och applicera skärmad värmekrympning på kabeln (se Figur 3-6). Den skärmade värmekrympningen ger en skärmad avslutning som är lämplig för användning i manschetten vid användning av kablar vars skärm består av folie och inte av en fläta. Gå till underarbete 1, Steg 2. - Med armerad kabel, där skärmen består av flätat band, förbered kabeln enligt beskrivningen ovan, men applicera ej värmekrympning. Gå till underarbete 1, Steg 2. Innan du börjar Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 23

28 Anslutning av transmittern till sensorn Figur 3-5 Packboxar Packbox Använd tillsammans med skyddsrörsöppning för 4-trådig kabel Packbox 3/4 14 NPT Använd tillsammans med skyddsrörsöppning för 9-trådig kabel Packboxar 1/2 14 NPT eller M20 1,5 Används med transmitter 2. Ta bort höljet från MVD-processorhuset. 3. Skjut överfallsmuttern och kläminsatsen över kabeln. Figur 3-6 Kabelförskruvning och värmekrympning från Micro Motion 19 mm (3/4 in) 114 mm (4 1/2 in) Överfallsmutter Klämhylsa 22 mm (7/8 in) 22 mm (7/8 in) Skärmad värmekrympning Nippel 4. För anslutning till MVD-processorhuset, förbered den skärmade kabeln på följande sätt (för armerad kabel, hoppa över stegen d, e, f, och g): a. Skala av 114 mm (4 1/2 in.) av kabelns isolering. b. Ta bort det genomskinliga höljet inuti isoleringen och ta bort utfyllnadsmaterialet mellan trådarna. c. Ta bort folieskärmen eller flätan och avledningstrådarna runt de isolerade trådkablarna, lämna 19 mm (3/4 in) folie eller fläta exponerad och separera trådkablarna. d. Linda skärmavledningstråden(arna) två varv runt den exponerade folien. Klipp av överflödig tråd. Se Figur Micro Motion Modell 1700 och 2700 transmitters

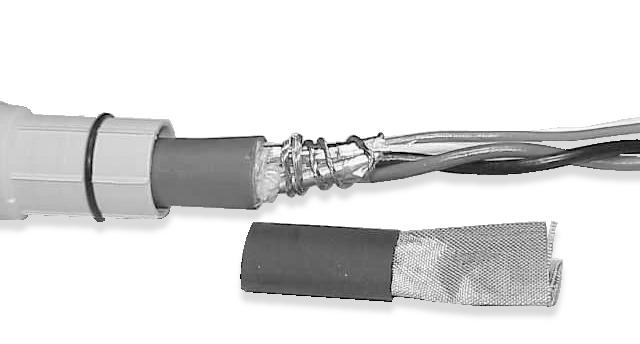

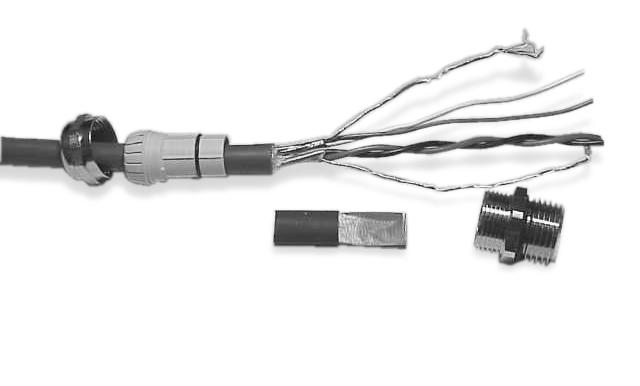

29 Anslutning av transmittern till sensorn Figur 3-7 Lidning av skärmavledningstrådar Innan du börjar Figur 3-8 Figur 3-9 e. Placera den skärmade värmekrympningen över den exponerade skärmavledningstråden(arna). Röret ska täcka trådarna helt. Se Figur 3-8. f. Använd värme (120 C eller 250 F) utan att bränna kabeln för att krympa röret. Applicering av värmekrympning g. Placera klämhylsan så att den inre änden är i jämnhöjd med värmekrympningen. h. Vik dukskärmen eller det flätade bandet och avledningstrådarna över kläminsatsen för kabelförskruvingen och ca 3 mm (1/8 in.) efter O-ringen. Se Figur 3-9. Vikning av dukskärmen i. Sätt in nippeln i MVD-processorhusets skyddsrörsöppning. Se Figur Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 25

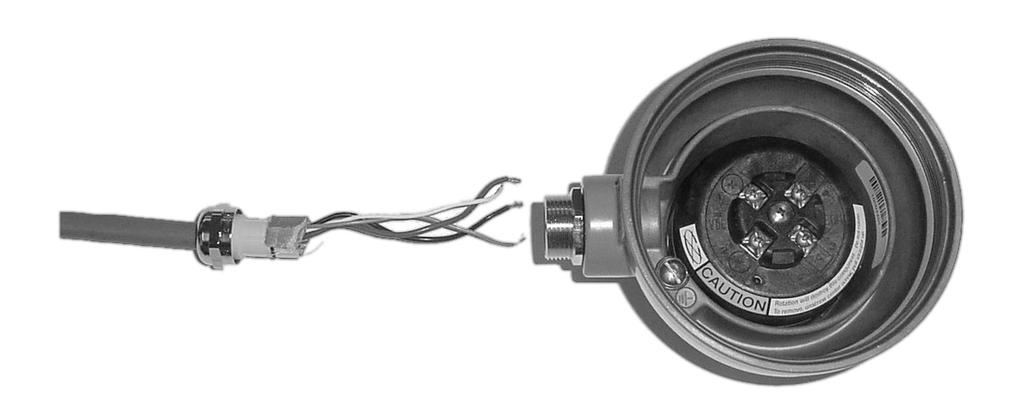

30 Anslutning av transmittern till sensorn Figur 3-10 Nippel och MVD-processorhus 5. För in trådkablarna genom nippeln och sätt ihop kabelförskruvningen genom att dra åt överfallsmuttern. 6. Identifiera trådarna i 4-trådskabeln. 4-trådskabeln från Micro Motion består av ett par 0,75 mm 2 (18 AWG) trådar (röd och svart) som ska användas för V likström-anslutningen och ett par 0,35 mm 2 (22 AWG) trådar (grön och vit) som ska användas för RS-485-anslutningen. Anslut de fyra trådarna så att de numrerade kopplingsplintarna på MVD-processorn, motsvarar de numrerade kopplingsplintarna på transmittern. Se Figur Figur 3-11 Anslutning av kablarna till MVD-processorn Strömförsörjning + (röd tråd) RS-485B (grön tråd) Strömförsörjning (svart kabel) RS-485A (vit tråd) Intern jordskruv i MVD-processorns hus För anslutningar till jord (om MVD-processorn inte kan jordas via rör och lokala bestämmelser föreskriver intern jordanslutning) Anslut inte skärmavledningstrådar till denna kopplingsplint 7. Återinstallera och spänn fast MVD-processorns hölje. OBSERVERA Om MVD-processorn vrids kan sensorn skadas. Vrid inte MVD-processorn. 26 Micro Motion Modell 1700 och 2700 transmitters

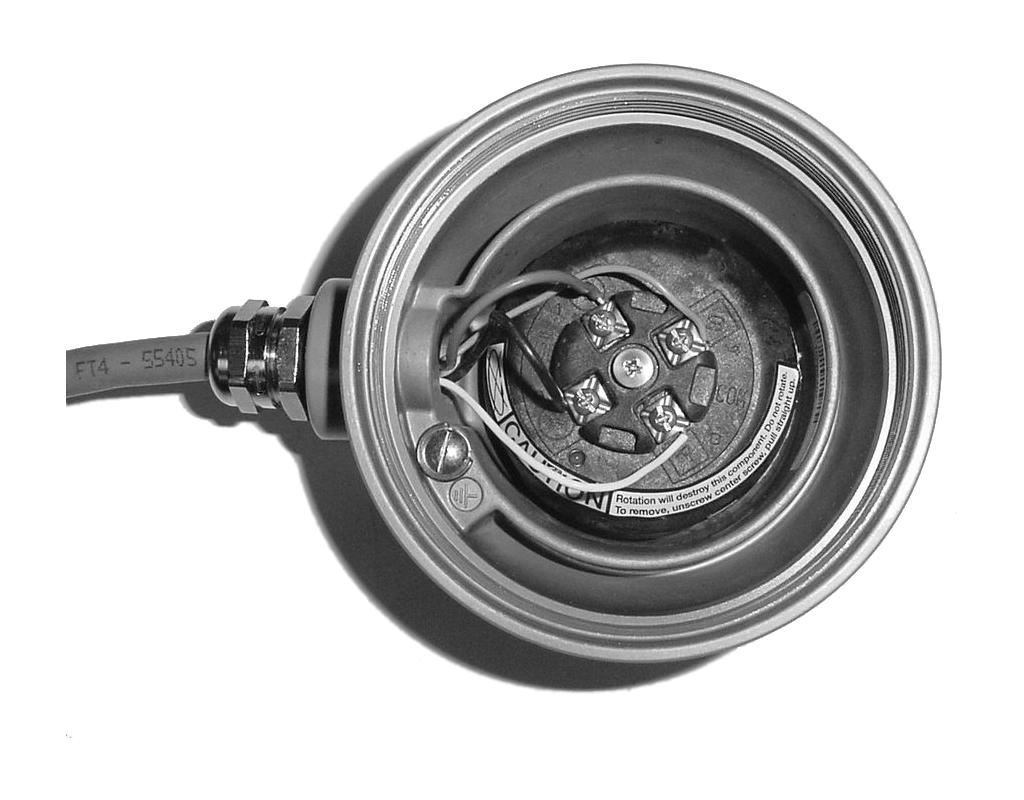

31 Anslutning av transmittern till sensorn 8. Anslut de fyra kablarna från MVD-processorn till kopplingsplintarna 1 4 på transmitterns motkontakt. Se Figur 3-2. Jorda aldrig avskärmningen eller skärmavledningstråd(arna) på transmittern. Se Figur 2-4. Underarbete 2: Anslut sensorn till fjärrmonterad MVD-processor OBSERVERA Innan du börjar Om skärmtrådarna kommer i kontakt med sensorns kopplingsdosa, kan detta leda till fel i flödesmätningen. Se till att skärmtrådarna inte kommer i kontakt med sensorns kopplingsdosa. Figur Se Micro Motions Förberedelse och installationsanvisningar för 9-tråds flödesmätarkabel för specifika instruktioner. Följ instruktionerna för din kabelmodell på sensorsidan. Vid änden av MVD-processorn följer du instruktionerna för din kabeltyp med en MVD-transmitter. 2. För anslutning av kablarna, se Micro Motions Förberedelse och installationsanvisningar för 9-tråds flödesmätarkabel och följ instruktionerna för din sensor med en MVD-transmitter. Ytterligare information för anslutning av MVD-processorns kablar ges nedan: a. Identifiera komponenterna som visas i Figur 2-8. b. Ta bort ändproppen. c. Stick in den 9-trådiga kabeln genom skyddsrörsöppningen. d. Anslut kablarna till pluggarna som medföljer MVD-processorn. e. Sätt pluggarna i hylsorna på insidan av den nedre ledningsringen. Se Figur trådskabel mellan sensorn och MVD-processorn 9-trådskabel från sensor 3. Jorda kabeln. Svart (avledning från alla ledningsset) Brun Röd Grön Vit Blå Grå Orange Lila Gul Terminering och socklar Jordskruv Svart Brun Lila Gul Fästskruv MVD-processor Röd Grön Vit Blå Grå Orange Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 27

32 Anslutning av transmittern till sensorn Om mantlad kabel används: a. Jorda de skärmade kablarna (den svarta) endast till MVD-processoränden genom att ansluta den till jordskruven på insidan av den nedre ledningsringen. MVD-processorn får inte jordas i processorns monteringsskruv. Kabeln får inte jordas i sensorns kopplingsdosa. Om skärmad eller armerad kabel används: a. Jorda de skärmade kablarna (den svarta) endast till MVD-processoränden genom att ansluta den till jordskruven på insidan av den nedre ledningsringen. MVD-processorn får inte jordas i processorns monteringsskruv. Kabeln får inte jordas i sensorns kopplingsdosa. b. Jorda kabelflätan i båda ändar genom att avsluta den på insidan av kabelförskruvningen. 4. Kontrollera att packningarna är felfria, smörj in alla O-ringar, i kopplingsdosans hus och MVD-processorns lock och dra fast alla skruvar. OBSERVERA Skador på kablarna mellan transmittern och sensorn kan orsaka mätfel eller fel på flödesmätaren. Kontrollera att kabeln inte fastnar eller kommer i kläm när huset på sensorn eller MVD-pressorn monteras ihop, för att reducera risken för felmätning. 28 Micro Motion Modell 1700 och 2700 transmitters

33 Kapitel 4 Utgångsledning Modell 1700/2700 analoga transmittrar Innan du börjar 4.1 Översikt Detta kapitel förklarar hur du drar utgångsledningar för modell 1700 och 2700 transmittrar med analogt utgångsstyrkort (utgångsalternativ kod A). Obs: Om du inte känner till vilket utgångstillvalskort som transmittern har, se Avsnitt 1.4. Det är användarens ansvar att kontrollera att den aktuella installationen uppfyller lokala och nationella säkerhetskrav och elektriska direktiv. 4.2 Utgångskopplingsplintar och utgångstyper Tabell 4-1 beskriver utgångs- och kommunikationsprotokoll som finns för modell 1700 eller 2700 analoga utgångstransmitter. Tabell 4-1 Kopplingsplintar och utgångstyper Kopplingsplintar Modell 1700 utgångstyp Modell 2700 utgångstyp Kommunikation 1 & 2 ma/bell 202 (1) ma/bell 202 (1) 3 & 4 Frekvens Frekvens (standard) Diskret (1) Bell 202-signalen läggs ovanpå ma utgången. HART 4.3 Utgångsanslutning Kraven på utgångsanslutning beror på hur de analoga funktionerna och protokollen HART eller Modbus ska användas. Kapitlet beskriver flera möjliga konfigurationer: Figur 4-1 visar anslutningskraven för ma utgången (kopplingsplintar 1 och 2) och frekvensutgången (kopplingsplintar 3 och 4). Figur 4-2 visar anslutningskraven för ma utgången (kopplingsplintar 1 och 2) om den ska användas för HART-kommunikation utöver ma signalen. Figur 4-3 visar anslutningskraven för RS-485-kommunikation som använder RS-485- utgången (kopplingsplintar 5 och 6). Figur 4-4 visar anslutningskraven för anslutning av transmittern till ett HART multidropnätverk. Ingen 5 & 6 RS-485 RS-485 HART (standard) Modbus Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 29

34 Utgångsledning Modell 1700/2700 analoga transmittrar Obs: Om du vill konfigurera transmittern att avfråga en anordning för yttertemperatur eller tryck, måste du koppla ma-utsignalen så att den stödjer HART-kommunikationer. Du kan använda antingen HART/analog ledningsdragning med enkelslinga eller HART ledningsdragning med multidrop. Det är användarens ansvar att kontrollera att den aktuella installationen uppfyller lokala och nationella säkerhetskrav och elektriska direktiv. Figur 4-1 Grundläggande analog ledningsdragning + ma utsignalslinga 820 Ω maximal slingresistans Frekvensmottagaranordning Utsignalsspänningsnivån är +24 V likström ± 3 % 30 Micro Motion Modell 1700 och 2700 transmitters

35 Utgångsledning Modell 1700/2700 analoga transmittrar Figur 4-2 HART/analog ledningsdragning med enkelslinga + HARTkompatibel värd eller styrenhet Innan du börjar 820 Ω maximal slingresistans För HART-kommunikationer: 600 Ω maximal slingresistans 250 Ω minimal slingresistans Figur 4-3 RS-485 fast ledningsdragning Primärstyrenhet Multiplexor RS-485A RS-485B Andra anordningar Obs: RS-485 kommunikationsledningar måste avskärmas. Installation av transmittern Sensoranslutning Utgångsanslutning Analoga Installationsbruksanvisning 31

36 Utgångsledning Modell 1700/2700 analoga transmittrar Figur 4-4 HART multidrop-anslutning med SMART FAMILY -transmitters och konfigurationsverktyg HART-kompatibel värd eller controller HART-kompatibla transmitters Modell 1700 eller 2700 analoga transmittrar SMART FAMILY transmitters 24 V likström loop strömförsörjning krävs för passiva transmitters 600 Ω max. resistans 250 Ω min. resistans Obs: För optimal HART-kommunikation ska utgångsloopen jordas till en punkt på en instrumentjord. 32 Micro Motion Modell 1700 och 2700 transmitters

37 Kapitel 5 Utgångsledning modell 1700/2700 egensäkra transmittrar Utgångsledning egensäker 5.1 Översikt Detta kapitel förklarar hur du drar utgångsledningar för modell 1700 och 2700 transmittrar med egensäkert utgångsstyrkort (utgångsalternativ kod D). Obs: Om du inte känner till vilket utgångstillvalskort transmittern har, se avsnitt 1.4. Egensäkra utgångar kräver extern spänning. Extern spänning innebär att kopplingsplintarna måste anslutas till en oberoende spänningskälla. Instruktionerna för utgångsanslutningen innehåller spänningsinställning och spänningsanslutning. Obs: Begreppet passiv används ibland för att beskriva externt spänningsförsörjda utgångar. Kraven på utgångsanslutningen beror på om transmittern ska installeras i ett säkert eller ett explosionsfarligt område. Kapitlet beskriver flera möjliga konfigurationer: Avsnitt 5.3 beskriver anslutningskrav för utgångar om transmittern ska installeras i ett säkert område. Avsnitt 5.4 beskriver anslutningskrav för utgångar om transmittern ska installeras i ett explosionsfarligt område. Det är användarens ansvar att kontrollera att den aktuella installationen uppfyller lokala och nationella säkerhetskrav och elektriska direktiv. 5.2 Utgångskopplingsplintar och utgångstyper Tabell 5-1 beskriver utgångs- och kommunikationsprotokoll som finns för modell 1700 eller 2700 egensäkra transmitter. Tabell 5-1 Kopplingsplintar och utgångstyper Kopplingspl intar Modell 1700 utgångstyp Modell 2700 utgångstyp Kommunikation 1 & 2 ma/bell 202 (1) ma/bell 202 (1) HART 3 & 4 Frekvens Frekvens (standard) Ingen Diskret 5 & 6 Används inte ma Ingen (1) Bell 202-signalen läggs ovanpå ma utgången. Obs: Om du vill konfigurera transmittern att avfråga en anordning för yttertemperatur eller tryck, måste du koppla ma-utsignalen så att den stödjer HART-kommunikationer. Du kan använda antingen HART/analog ledningsdragning med enkelslinga eller HART ledningsdragning med multidrop. Utgångsledning konfigurerbar ingång/utgång Utgångsledning fieldbus/profibus Specifikationer Installationsbruksanvisning 33
