NEO NEO FLX NEO FLX NEO FLX NEO FLX NEO FLX POWER SUPPLIES - MADE IN SWEDEN. SVENSKA - Version 1.1.

Transkript

1 FLX FLX FLX FLX FLX SVENSKA - Version

2 SÄKERHET - LÄS DETTA FÖRST! 100 mm fritt utrymme skall lämnas ovan och under enheten. Enheten är avsett för bruk i kontrollerad inomhusmiljö. Endast personer med behörighet bör installera och underhålla enheten. Det är installatörens ansvar att enheten är lämpad för tänkt bruk. Dokument som medföljer enheten skall förvaras i det eller i dess omedelbara närhet. Ventilation skall ej övertäckas. Nätspänning bör vara bortkopplad under installation. Alla uppgifter med reservation för ändringar. Garanti och support Produkten har två års garanti, från inköpsdatum (om inget annat avtalats). Vi ger kostnadsfri support på telefon, och e-post, (support@ milleteknik.se), under garantitiden. Ersättning för res- och eller arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Garantitiden kan, för vissa produkter, förlängas vid inköpstillfället med 3 år (vilket då ger totalt 5 års garanti). Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått ut. Produktens livslängd, miljöpåverkan och återvinning Milletekniks produkter är designade för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd är beroende på, bland annat miljöfaktorer, främst omgivningstemperatur, oförutsedd belastning på komponenter som blixtnedslag, yttre åverkan, handhavandefel, med flera. Milletekniks produkter återvinns genom att lämnas till närmaste återvinningsstation eller sändas åter till Milleteknik. Milleteknik betalar inte för frakt av produkter som sänds åter till oss för återvinning. Besök för mer information. 2

3 Om -serien erbjuder flertalat larmfunktioner samt möjlighet till kommunikation mot överordnade system. ersätter BAS-serien som utgår under erbjuder hög driftsäkerhet, enkelhet och hög verkningsgrad i kombination med flertalet larmfunktioner som standard. DIN monterade nätaggregat möjliggör uppgradering av nätaggregat när systemen växer. 19 vinklar medföljer till samtliga batteribackuper för montage i 19 Rack. Givetvis kan de också väggmonteras. Batteribackuperna kan också utökas med batteribox för längre reservdrifttider. IP-Klass 20. serien är certifierad (upp till 10 A) enligt elsäkerhetsgodkännande. Användningsområde Passersystem, inbrottslarm, magneter, kodlås, slutbleck och rökluckor. Om detta dokument Gällande och senast publicerad utgåva av detta dokument finns på eller kan rekvireras via e-post, info@milleteknik.se (ange enhetens namn och serienummer). Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande. Installation Denna anvisning beskriver installation och driftsättning av i FLX kapsling. 3

4 Steg för montering och inkoppling Montering, anslutning och driftsättning skall ske i följande steg: 1. Montering på sida Inkoppling Batterier på sida Anslutning: elnät, last, kommunikation och larm på sida Driftsättning / Test på sida 15. Larm Larm via busskommunikation: RS-485 på sida 14. Larm via blåtandsmodul på sida 14. Larm som visas på panel på skåplucka på sida 16. Övrigt Reservdrifttid på sida 5. Komponentöversikt på sida 6. Underhåll på sida 20. Justering av sabotagekontakt (tillval) på sida 21. Återställning av larm efter batteribyte ( J21) på sida 14. Montering av batteribox på sida 17. Tekniska data på sida 22. Tillval/Batterier/Reservdelar på sida 24. Skötselanvisningar ventilreglerat blybatteri på sida 25. Underhållsschema ventilreglerat blybatteri på sida 26. 4

5 Reservdrifttid Genom att koppla till extra batteier kan reservdrifttiden ökas, tabellen nedan är en vägledning till förväntad reservdrifttid. Reservdrifttid (Förväntad och efter batterityp) Medelström (timmar=h, minuter=min) Systemspänning Antal batterier Batteri Total batterikapacitet Extra batteribox / batterihylla som krävs. 4 A 6 A 8 A 10 A 15 A 12 V 2 st 20 Ah 40 Ah Ingen 6 h 3 h 2 h V 2 st 40 Ah 90 Ah 1 st Batterybox 12V-FLX 17,5 h 12 h 9,5 h V 4 st 40 Ah 180 Ah 2 st Batterybox 12V-FLX 35 h 23,5 h 18 h V 2 st 20 Ah 20 Ah Ingen 3 h 1,5 h 1 h 45 min 20 min 24 v 2 st 45 Ah 45 Ah 1 st Batterybox 24V-FLX 9,5 h 5,5 h 3,5 h 2,5 h 1,5 h 24 v 4 st 45 Ah 90 Ah 2 st Batterybox 24V-FLX 17,5 h 12 h 10 h 7 h 4 h 24 v 6 st 45 Ah 135 Ah 3 st Batterybox 24V-FLX 26,5 h 17,5 h 13 h 10,5 h 7 h 24 v 8 st 45 Ah 180 Ah 4 st Batterybox 24V-FLX 35 h 23,5 h 18 h 14 h 11 h 24 v 2 st 75 Ah 75 Ah 1 st BS-Large 24 V 14,5 h 11 h 7,5 h 5,5 h 3 h 24 v 2 st 100 Ah 100 Ah 1 st BS-Large 24 V 19,5 h 13 h 11,5 h 8 h 4,5 h 24 v 2 st 125 Ah 125 Ah 1 st BS-Large 24 V 24 h 16 h 12,5 h 10 h 5,5 h 24 v 2 st 150 Ah 150 Ah 1 st BS-Large 24 V 28 h 19 h 14 h 12 h 8 h 24 v 4 st 100 Ah 200 Ah 2 st BS-Large 24 V 39 h 26 h 20 h 16 h 10,5 h 24 v 4 st 125 Ah 250 Ah 2 st BS-Large 24 V 48 h 32 h 24 h 20 h 12,5 h 24 v 4 st 150 Ah 300 Ah 2 st BS-Large 24 V 56 h 38 h 28 h 23 h 16 h 24 v 6 st 125 Ah 375Ah 3 st BS-Large 24 V 72 h 48 h 36 h 29 h 20 h 24 v 6 st 150 Ah 450 Ah 3 st BS-Large 24 V 84 h 56 h 42 h 34 h 22 h 24 v 8 st 125 Ah 500 Ah 4 st BS-Large 24 V 95 h 64 h 48 h 39 h 26 h 24 v 8 st 150 Ah 600 Ah 4 st BS-Large 24 V 112 h 75 h 56 h 45 h 31 h Observera att vid uträkning har vi tagit hänsyn till att batterierna åldras. Hänsyn tagen till 80% av batteriets grundkapacitet. 5

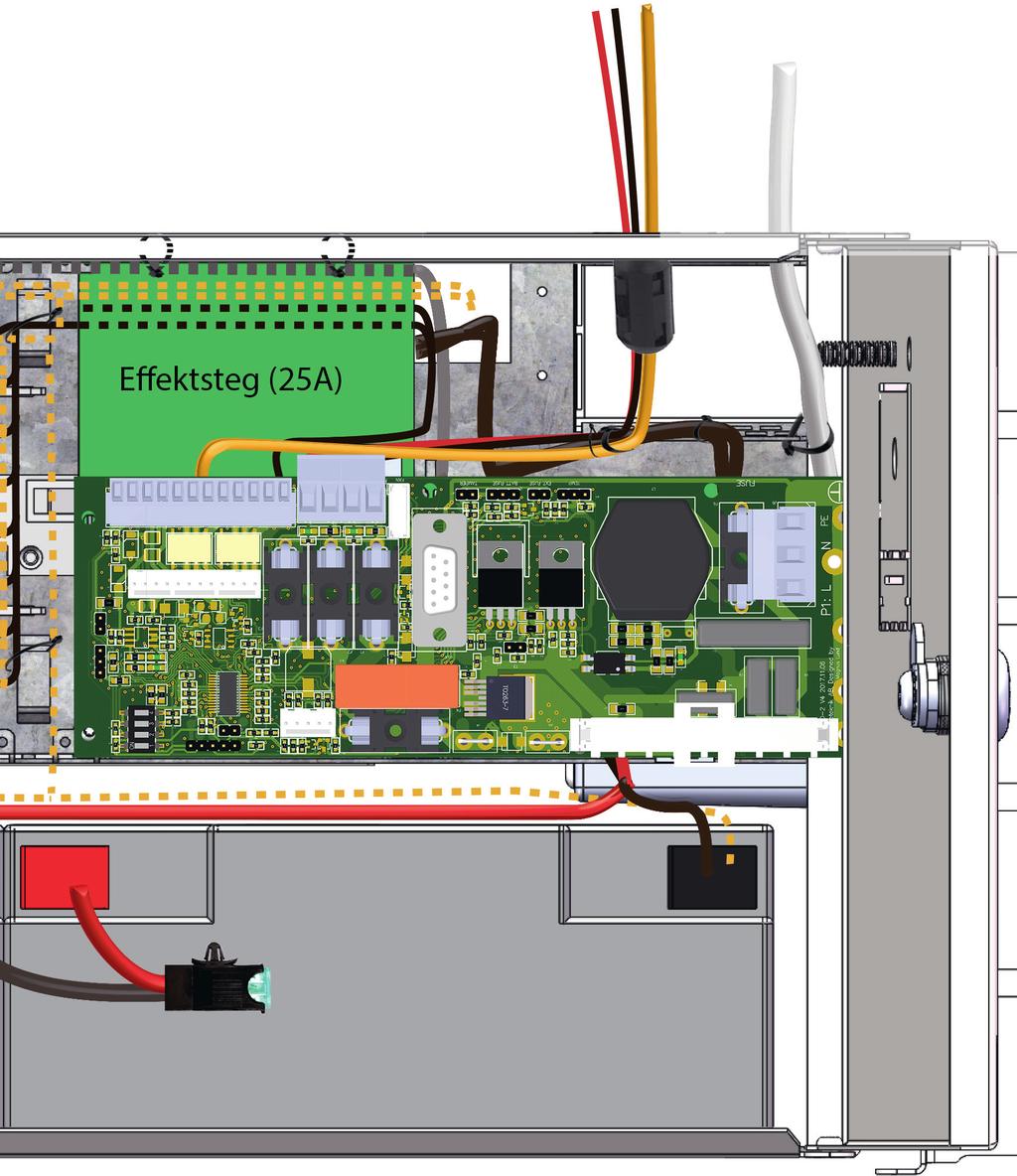

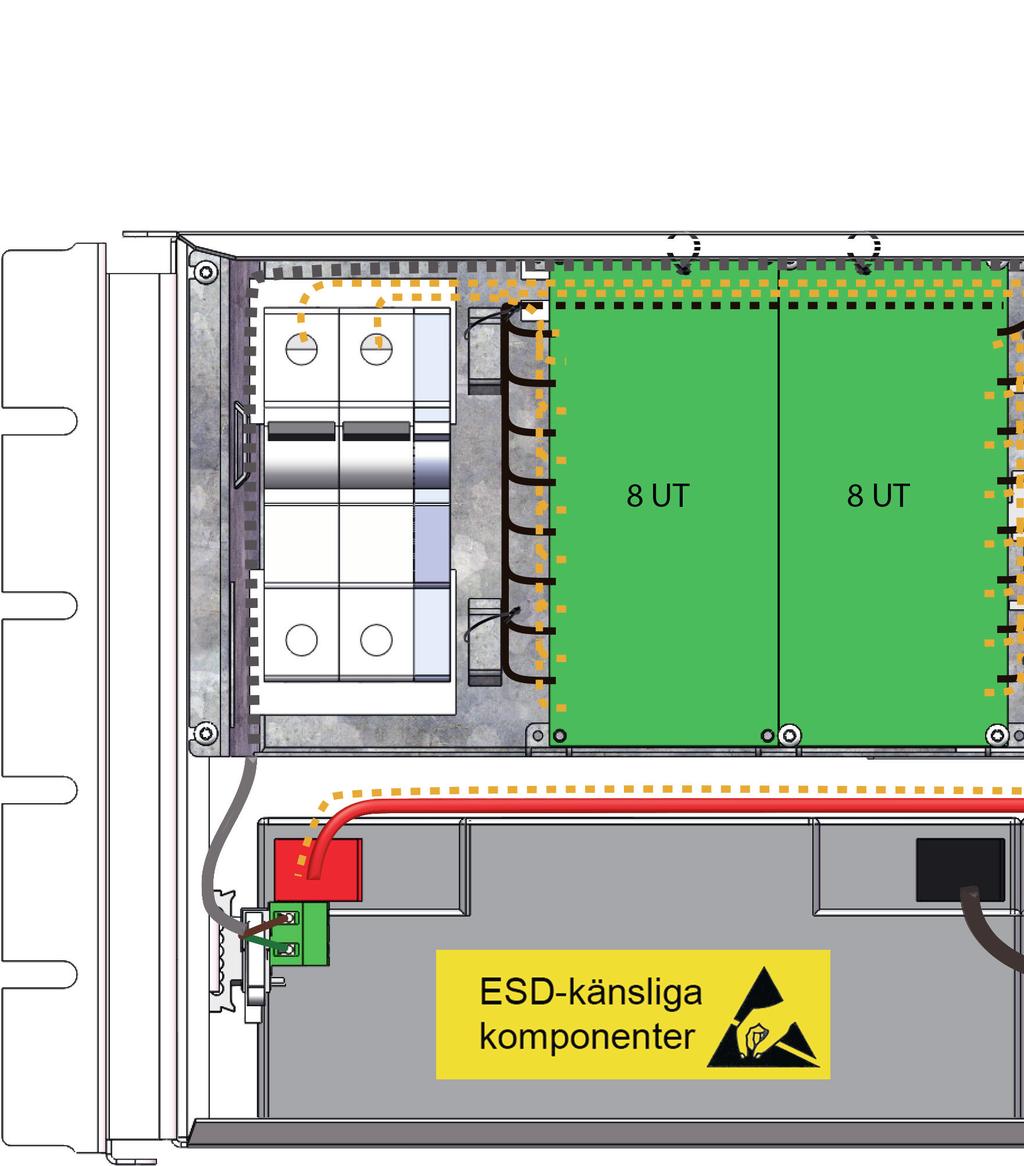

6 Ansl Komponentöversikt Automatsäkringar, anslut last för: FLX FLX FLX Tillvalskort, tre platser. Kortplats A Sabotagekontakt, (tillval). 6 Kortplats B 230 V Nätaggregat sitter under tillvalskort.

7 lut last från kortet för: O FLX O FLX Inkommande elnät Kortplats C Låsbar dörr Huvudkort: Flatstiftssäkring 2 x Batterier, här seriekopplade, 24 V. (Parallellkopplas vid 12 V). Anslutning till extra batteribox 7

8 1. Montering Enheten kan monteras i 19 rack eller på vägg. Medföljande konsoler kan fästas på två sätt: Vid montering på vägg skall konsolerna vinkel sitta bakåt, mot vägg, eller vid montering i 19 rack skall konsolens vinklar sitta i framkant på enheten. Se bilden nedan. 100 MM FRITT UTRYMME SKALL LÄMNAS PÅ SIDORNA Med skåpet medföljer: Dokumentation samt eventuell dokumentation för tillval. Batterisäkringar, plint och flerritblock. Ferrit Konsoler och skruv till konsol. Nycklar till lås. 135 mm Mått för rackfäste. Obs! Bilder visar en annan konfiguration. 460 mm 8

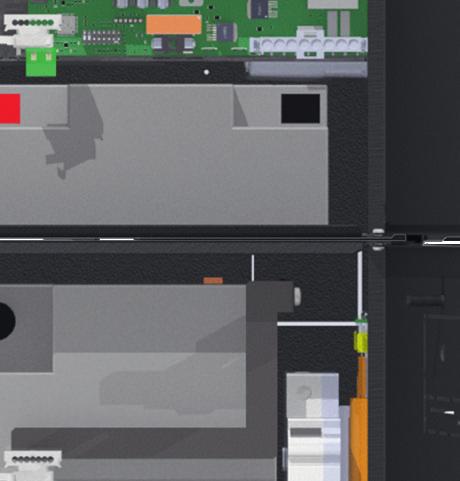

9 Montering av batteribox med huvudenhet Det är möjligt att koppla till extra batteriboxar för utökad reservdrifttid. Kabelgenomföring finns i enhetens undersida och skall brytas loss innan montering. Använd kablage som följer med batteriboxen. Enheten skall vara spänningslös vid montering och inkoppling. Lossa eventuella spännband i huvudenhet för att komma åt kabelgenomföringen från enhetens golv. Den extra batteriboxen skjuts in under enheten och skruvas därefter fast i rack eller vägg. 9

10 SÄKERHET Endast personer med behörighet bör installera och underhålla systemet. Nätspänning bör vara bortkopplad när batterier kopplas in. 2. Inkoppling Batterier Batterikablage är monterat på kretskortet vid leverans. OBS - bilder nedan visar endast hur kablage skall kopplas. 1. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan. 2. Anslut batterikablaget från kretskortet enligt bild. 3. Sätt fast batterisäkringen mellan batterierna. Vid montering av batterier i extern hylla/box, se separat installationsanvisning. Bryt, om möjligt, nätspänning vid batteribyte. 10 Parallellkoppling: 12 V. 2 x 12 V, 7,2 Ah (14 Ah). 2 x 12 V, 14,4 Ah (28 Ah). 2 x 12 V, 20 Ah (40 Ah) Seriekoppling: 24 V. 2 x 12 V, 7,2 Ah. 2 x 12 V, 14 Ah. 2 x 12 V 20 Ah

11 OBS! Batterier skall vara nya vid installation och batteribyte. Bilden visar FLX med extra batteribox. Batterier skall placeras som på bilden. Bilder ger även en översikt över kopplingspunkter för batterikablar och batterisäkringar 11

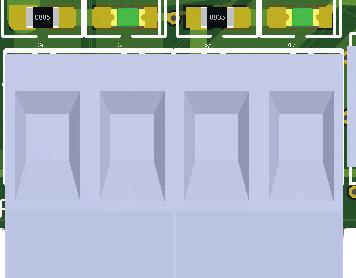

12 Kortbeskrivning Fläkt Batterisäkring Sabotage Externt larm från säkringskort Temperatur Kom Larm 10-5 Last 4-1 J9 F3 F2 F1 D-sub F6 Nätanslutning F4 Dip-Switch Dip 1 Dip 2 Dip 3 Dip 4 J21 Används ej Används ej Används ej Används ej Används ej Anslutningar via stiftlister J9 J21 Kan byglas (120 Ω) för RS-485 terminering. Resetbygel processor Last Anslutning last Plint 1, last 1. + Plint 2, last 1. - Plint 3, Last 2. + Plint 4, Last 2 - Kommunikation 11-16, RS-485 & Kom. 11 Kom. 12 Kom. 13 Kom. 14 Kom. 15 Kom. 16 Kom. 17 B+ (RS-485) A- (RS-485) GND (RS-485) GND (blåtandsmodul) RXD (Blåtandsmodul) TXD (Blåtandsmodul) 5 V (Blåtandsmodul) Säkringar F1 Utgångssäkring Last 1 +. F2 Utgångssäkring Last 1 -. F3 Utgångssäkring Last 2 +. F4 F6 Batterisäkring (T16 A). Säkring Elnät (T2,5 A). Larm 5-10 Typ Anslutning Larm 5 Nätavbrottslarm NC Larm 6 Nätavbrottslarm COM Larm 7 Nätavbrottslarm NO Larm 8 Summalarm: Sabotagelarm, låg batterispänning, bort-kopplade batterier eller batterikortslutning, över- underspänning eller laddarfel, låg systemspänning, Lastsäkring har löst ut eller batterisäkring har löst ut NC Larm 9 Summalarm COM Larm 10 Summalarm NO 12

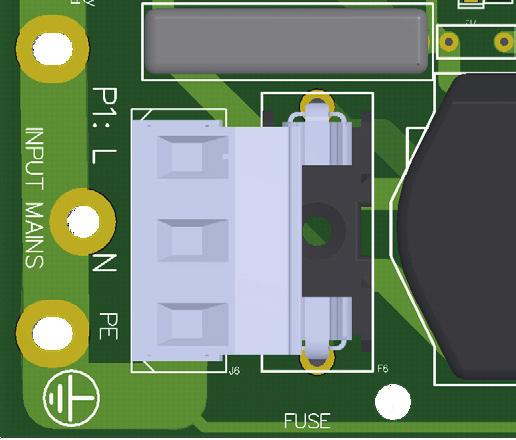

13 3. Anslutning: elnät, last, kommunikation och larm Elnät (230 V) För elnätskablage genom kabelgenomföringen på skåpets ovansida. Säkra elnätskabeln med buntband, se komponentöversikt. Elnätskablage skall hållas åtskilt annat kablage för att undvika (EMC) störningar. Anslutning P1: Elnät: Använd medföljande plint för att montera elnätskablar. F=Fas. N=Noll. PE= Skyddsjord. Säkra F och N med buntband för elsäkerhet. F N PE Last Last 1-2 ansluts på plint 1-4. Last plint Anslutning last Plint 1, last 1. + Plint 2, last 1. - Plint 3, Last 2. + Plint 4, Last (last 2) 3 + (last 2) 2 - (last 1) 1 + (last 1) Larm Larm ansluts på plint 5-10, se nästa sida. Plint 5-7: Nätavbrottslarm Plint 8-10: Summalarm. Kommunikation Kommunikation via RS-485 ansluts på plint För mer info se nästa sida V (blåtandsmodul) TXD (blåtandsmodul) RXD (blåtandsmodul) GND (blåtandmodul) GND (RS-485) A- (RS-485) B+ (RS-485) (Summalarm: låg batterispänning, över eller underspänning, frånkopplat batteri, cellkortslutning, laddarfel, låg systemspänning, utlöst lastsäkring, sabotage.) 13

14 Larm via busskommunikation: RS-485 På plint går det att hämta ut larm och status från enheten. Notera att larmen måste kunna tas emot av annat system. Det går med andra ord att köra enheten utan att koppla upp den mot andra system (för att läsa status och ta emot larm. Låg systemspänning (överbelastning): System-spänning i nätdrift, även kortvarigt, är för låg, (24,0 V). Fläktfel: Funktionsfel i fläkt, ej korrekt varvtal. Övertemperatur: Enhetens temperatursensor indikerar skadligt hög driftstemperatur, (> 32 C). Undertemperatur: Enhetens temperatursensor indikerar skadligt låg driftstemperatur, (< 10 C). Låg batterispänning: Batterispänning vid nätavbrott - spänningen i batteridrift är låg, (< 24,0 V DC). Överspänning: Enheten laddar batterier över 27,9 V. Underspänning: Enheten klarar inte av att ladda batterier över 26,7 V (under lång tid). (Åldrade batterier: Larm ges när batterier har mindre än 80 % av kapacitet kvar. Detta larm är tillval och ej standard.) Larm via blåtandsmodul På plint kommer det att finns möjlighet att koppla till en blåtandsmodul (Bluetooth). Denna modul är ett tillval som kommer att lanseras under 2019 (beräknat) och möjliggör statusavläsning i app, trådlöst via exempelvis en smartphone eller dator. Återställning av larm efter batteribyte (J21) 14 För att enheten skall mäta in nya batteriers kapacitet behöver enheten rensa tidigare batterikapacitet. Låt skåpdörren vara öppen. Tryck in sabotagekontakten. Montera flatstiftsjumper på J21. Släpp sabotagekontakten. Tag bort flatstiftsjumper på J21. J21

15 4. Driftsättning / Test Enheten fungerar normalt då indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Se frontpanel för övriga statusindikationer. Hur enheten skall startas: Efter inkoppling skall uppstart ske i följande steg: Inkoppling/spänningssättning av batteridel. Spänningssättning av elnät. Systemtest: 1. Slå till inkommande nätspänning. 2. Indikeringsdiod på skåpluckans utsida lyser med fast grönt sken. Bryt nätspänning för att kontrollera att enheten fungerar i batteridrift och larmar. 3. Indikeringsdiod på skåpluckans blinkar grönt. För larmtyp, se panel. 4. Slå till inkommande nätspänning. Indikeringsdiod, på skåpluckans utsida lyser med fast grönt sken. Normaldrift. Återställning: Återställ enheten genom att göra enheten helt spänningslös. Koppla bort batterikablage samt nätspänning och återanslut efter 5 sekunder. Frågor? support@milleteknik.se 15

16 Larm som visas på panel på skåplucka I normalläge visar indikeringsdioden ett fast grönt sken. Vid larm blinkar indikeringsdioden. Fast grönt sken. Långsamt grönt blink. Snabbt grönt blink. Fast gult sken Långsamt gult blink Snabbt gula blink Fast rött sken Långsamt rött blink Snabbt rött blink Släckt/svart Normal drift. (Blinkar dioden till var 10:e sekund betyder det att enheten är fulladdad). Sabotagelarm. Nätavbrottslarm. Låg batterispänning. Åldrade batterier, (tillval). Bortkopplade batterier / batterikortslutning. Över- underspänning / laddarfel. Låg systemspänning. Lastsäkring har löst ut / batterisäkring har löst ut. Djupurladdningsskydd är aktiverat. Vid driftsatt system: Är indikeringsdioden släckt har djupurladdningsskyddet trätt i kraft. 8,3mm Power supply AC/DC Battery backup Grön Gul Röd Släckt OK (Tamper alarm - option) Mains failure Low battery (Aged battery - option) Disconnected batteries / battery cell shortage Over or under voltage / charger fault Low system voltage Blown load / battery fuse blown Deep discharge protection (system shut-down) 16

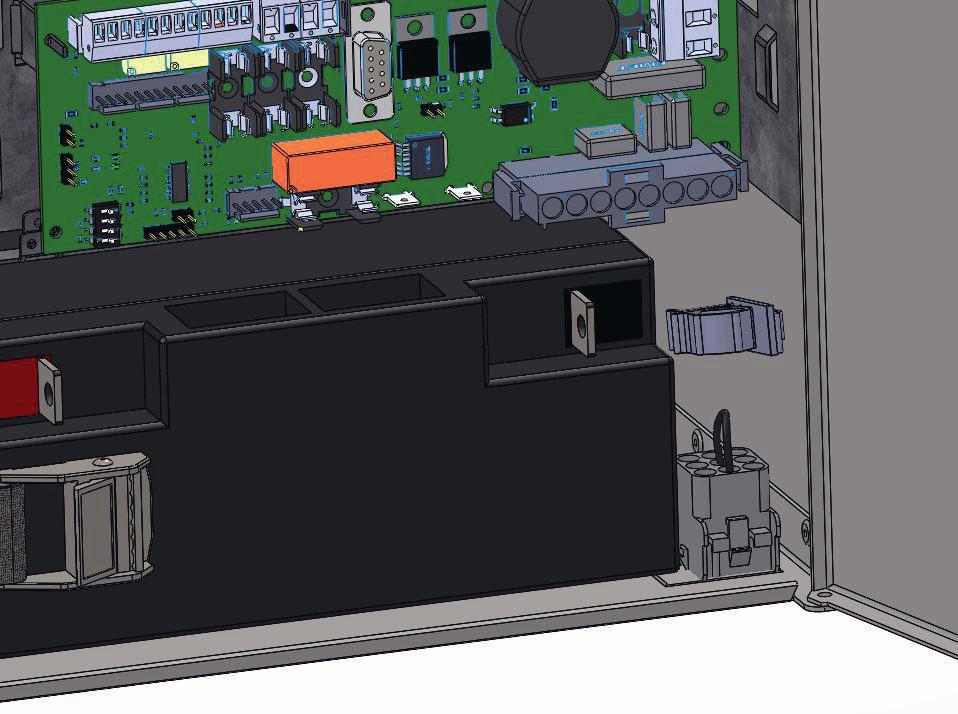

17 Montering av batteribox Det är möjligt att koppla till extra batteriboxar för utökad reservdrifttid. Kabelgenomföring finns i enhetens undersida och skall brytas loss innan montering. Använd kablage som följer med batteriboxen. Se bild B, nedan, för hur kablar skall mötas mellan skåpen. Enheten skall vara spänningslös vid montering och inkoppling. Lossa spännband i NOVA FLX för att komma åt kabelgenomföringen från enhetens golv. Den extra batteriboxen skjuts in under enheten och skruvas därefter fast i rack, se bild A nedan. OBS! Batterier måste vara nya vid installation och byte för att certifierade normer skall upprätthållas. Bild B. Bild A. 17

18 Placering av batterier 24 V OBS! Batterier måste vara nya vid installation och batteribyte för att certifierade normer skall upprätthållas. Sätt i batteri närmast dörren först. Glöm inte att slå till automatsäkring till ON efter installation. Bilden visar NOVA FLX med extra batteribox. Batterier skall placeras som på bilden. Bilder ger även en översikt över kopplingspunkter för batterikablar och batterisäkringar. Inkopplingen sker på samma sätt i FLX. 18

19 Placering av batterier 12 V OBS! Batterier måste vara nya vid installation och batteribyte för att certifierade normer skall upprätthållas. Sätt i batteri närmast dörren först. Glöm inte att slå till automatsäkringar till ON efter installation. Bilden visar NOVA FLX med extra batteribox. Batterier skall placeras som på bilden. Bilder ger även en översikt över kopplingspunkter för batterikablar och batterisäkringar Inkopplingen sker på samma sätt i FLX. 19

20 Underhåll 100% 80% 50% Systemet, med undantag för batterier, är underhållsfritt vid installation i inomhusmiljö, miljöklass 1. Batterier Batterier alstrar elektricitet genom en kemisk process och det sker därmed en naturlig degradering av kapacitet. Den största faktorn för batteriers livslängd är temperatur. Ju högre temperatur desto kortare livslängd. En ideal temperatur är 20 C. Ett batteri anses vara åldrat och bör bytas när 80% av kapaciteten återstår. Det är alltid batteritillverkaren som anger batteriets kapacitet. 40 C 30 C 20 C 0% 1 år 2 år 3 år 4 år 5 år 6 år Illustrationen visar hur batteri förlorar i effekt, över tid, när temperaturen ökar. Faktisk degradering varierar. Batteribyte 1. Koppla om möjligt ifrån nätspänningen. 2. Koppla ifrån batterierna genom att ta ut flatstiftssäkringar eller slå från automatsäkring. 3. Lossa därefter batterikablar från batteripolerna (notera hur de är monterade). OBS! Undvik kortslutning, strömförande batteripoler! 4. Byt batterierna, sätt i de nya på samma sätt som de tidigare varit monterade. 5. Återanslut batterikablarna på samma sätt som tidigare. OBS! Undvik kortslutning! 6. Sätt automatsäkring(ar) i läge ON / montera flatstiftssäkring. 7. Koppla till nätspänningen, om den varit bortkopplas, systemet startar upp och går in i driftsläge. 8. Testa systemet genom att efter en stund kortvarigt slå ifrån nätspänningen (= lasten drivs vidare av batterierna). Batteriåtervinning Återvinn alla batterier. Återlämna till tillverkare eller lämna till återvinningsstation. 20

21 Justering av sabotagekontakt (tillval) Sabotagekontaktens hävarm skall vid stängd skåpdörr vara i slutet läge (stängd). Går larm ( tamper alarm / larm till undercentral) kan hävarmen behövas justeras. Hävarmen justeras genom följande steg: Nyp åt med en plattång mitt på hävarmen. Justera hävarmen försiktigt åt önskat håll (upp/ner). Kontrollera genom att stänga dörren. Ett klick hörs när kontakten sluts. Sabotagekontakten skall inte larma vid stängd och låst dörr. Sabotagekontakt vid extra batteribox Har en eller flera batteriboxar kopplats till enheten skall sabotagekontakterna seriekopplas för att larm skall ges. Det är viktigt att seriekopplingen har slutning vid den sista sabotagekontakten. Seriekopplingen skall börja i enheten och sluta i den sista batteriboxen. 21

22 Tekniska data 12V/24 V FLX FLX FLX FLX Information om rekommenderad omgivning och produktens kapsling Rekommenderad omgivning: FLX Miljöklass 1, inomhus, 20 % ~ 90 % relativ fuktighet Batterybox 12V-FLX Batterybox 24V-FLX Omgivningstemperatur: +5 C - 40 C (För bästa batterilivslängd +15 C C) Kapslingsklass: IP 32 Rekommenderad montering: Dimension (H x B x D): Antal HE vid rack-montage: Vägg/Rack 222 x 436 x 210mm 5 HE Nettovikt: 8 kg 8 kg 8 kg 8 kg 8 kg 4 kg 4 kg Antal kabelgenomföringar: Kapslingens färg: El-teknisk information 3 st + möjlighet att ta upp ett större hål i ryggen Svart Ingående spänning: 110 V V AC / Hz 13,6 V DC 27,3 V DC Utgående spänning: 13,6 V DC 27,3V DC Maxström: 10 A 5 A 10 A 15 A 30 A Rekommenderad max medelström: 8 A 4 A 8 A 12 A 20 A Rippel: 80 mvp-p 80 mvp-p 80 mvp-p 150 mvp-p 150 mvp-p Verkningsgrad: 84 % 84 % 84 % 87 % 88 % Strömförbrukning 230 V: 1,6 A 1,4 A 1,4 A 1,8 A 3,6 A Strömförbrukning/Nätdrift: Strömförbrukning/Batteridrift: Antal avsäkrade utgångar: 150 ma 125 ma 2 st Säkring/Säkringar på utgång: 2 x F10A 2 x F5A 2 x F10A 2 x C20A 2 x C30A Djupurladdningsskydd träder in vid: 10,5 V 21 V Möjlig att parallellkoppla: Ja Ja Skydd mot: överlast, överspänning, övertemperatur, kortslutning och djupurladdning Larmfunktioner: Utgång 1, Plint 5-7: Nätavbrottslarm Utgång 2, Plint 8-10: Summalarm. (Summalarm: låg batterispänning, över eller underspänning, frånkopplat batteri, cellkortslutning, laddarfel, låg systemspänning, utlöst lastsäkring, sabotage.) Larm via: Växlande relä / RS-485 (RS-485 kräver kommunikation mot överordnat system.) 22

23 Tekniska data, fortsättning 12V/24 V FLX FLX FLX FLX FLX Batterybox 12V-FLX Batterybox 24V-FLX Information och val av batteri/batterier Avsedd batterityp: 12 V Underhållsfria batterier, typ AGM Möjliga batterityper (2 st): 20 Ah 20 Ah 20 Ah 20 Ah 20 Ah 28,45 Ah 28,45Ah Rekommenderat batteri: Övrig information UPLUS års Design Life Produkten uppfyller och certifierad för: EMC Direktiv 2014/30EU, Lågspänningsdirektiv: 2014/35/EU CE direktiv enligt 765/2008, Emission: EN :2001, EN55022:1998:-A1:2000, A2:2003 Klass B, EN :2001. Immunitet: EN :2005, EN , -3, 4, -5, -6, -11 E-nummer: Miljödata hos SundaHus: Nej Nej Nej Nej Nej Nej Nej Garantitid om inte annat avtalats: 2 år 2 år 2 år 2 år 2 år 2 år 2 år Tillverkningsland: Sverige Sverige Sverige Sverige Sverige Sverige Sverige 23

24 Tillval/Batterier/Reservdelar Tillval E-nummer FLX FLX FLX FLX FLX Batterybox 12V-FLX Batterybox 24V-FLX T-2UT +1 Oprio L X X X X X T-4UT D-Sub L X X X X X T-8UT L X X X X X Fuse Switch C5A X X X X X Fuse Switch C10A X X X X X T-DC/JFI 2,5A D-Sub L X X X X T-DC/DC 12V5A L X X X X T-SPD L X X X X X 8UT-B X X X X X 16UT-B X X X X X SlingX-B X X X X 19R X X X X X 19R X X X X X T-230V Cable X X X X X Batterybox 12V-FLX X Batterybox 24V-FLX X X X X T-FLX Adapter Cable X X X X BS-Medium 24V X X X X BS-Large 24V X X X X BSF-Large X X X X X BC-Panel 24V-FM X X X X Reservdel E-nummer FLX R-DR X FLX R-DR X FLX R-DRP X FLX FLX Batterybox 12V-FLX Batterybox 24V-FLX R-SABK XS/XM/XL X X X X X X X R-LÅS ECO/BAS/TEQ X X X X X X X Batteri Typ FLX FLX FLX FLX FLX MT113-12V Ah 2 st 2 st 2 st 2 st 2 st Batterybox 12V-FLX Batterybox 24V-FLX MT113-12V Ah 2 st 2 st MT113-12V Ah 2 st 2 st 24

25 Skötselanvisningar ventilreglerat blybatteri Denna informationen kommer från Sellpower Nordic AB. Milleteknik batterirekommendation är UPLUS års Design Life SellPower Nordic AB VENTILREGLERAT BLYBATTERI Skötselanvisningarna gäller för batterier av fabrikat UPLUS och med följande seriebenämningar: US, USL, USF, samt för batterier av fabrikat XLENT POWER med seriebenämning XLT och XLL. Läs föreskrifter och anslå denna synligt intill batteriet. Endast behörig personal får utföra arbete på batterierna. Vid arbete med batterier ska skyddsutrustning användas, se EN samt EN Rökning förbjuden. Undvik gnistor glöd och öppen eld i närheten av batteriet. Risk för explosion och brand. Syrastänk i ögon eller på huden skall sköljas bort med rikligt med vatten. Uppsök sedan läkare. Varning! Risk för brand och explosion, undvik kortslutning. Elektrolyten är starkt frätande! Kontakt är ej möjlig under normala förhållanden. Block batterier/ celler är Mycket tunga! Tillse att Installationen är säkert monterad. Använd endast lämplig transport och hjälputrustning. Farlig elektrisk spänning! Batteriets metalldelar står alltid under spänning, lägg därför inte verktyg eller andra metalldelar på batteriet. *Om anvisningarna inte följs, reparation utförs utan godkännande från leverantören upphör garantin att gälla! VARNING Cellerna kan innehålla explosiv gas. Se till att öppen eld eller andra tändkällor Inte finns i närheten av batteriet. Före arbetet med batteriet bör man avleda eventuell statisk elektricitet. ANKOMSTKONTROLL Kontrollera omgående vid ankomst att Leveransen är komplett och att samtliga Block är oskadda. Kontrollera blockspänningarna med en voltmeter. Vid blockspänning under 12,5 V behövs en utjämningsladdning. Om spänningen understiger 12,0 V meddelas leverantören. Installera inga block med spänning under 12,0 V. FÖRVARING Förvaringsplatsen skall vara torr och helst sval. Under långvarig lagring av batteriet sjunker laddningstillståndet sakta pga självurladdning. Genom att mäta vilospänningen kan man avgöra när batteriet bör laddas. Om blockspänningarna är under 12,5 V bör batteriet utjämningsladdas med 2,40 V/cell under 1 dygn. Som regel bör batteriet återladdas var 6:e månad vid lagring i 25 C, och oftare vid högre lagringstemperatur. UPPSTÄLLNING OCH MONTAGE Batteriet uppfyller kravet för installation i enighet med SS-EN , ventilreglerade batterier. Studera uppställningsritningen om sådan ingår i leveransen. Montera batteriställning enligt anvisningar. Placera blocken på ställningen med ett mellanrum om 10 mm. Montera blockförbindningarna och kontrollera samtidigt att alla block ansluts med rätt polaritet. Använd alltid isolerade verktyg, montera därefter anslutsledningar. Parallellkopplade batterisystem kopplas till lasten via separata kablar för varje gren. Anslutningskablar för resp gren skall ha samma längd och area för att få en jämn lastledning mellan grenarna. LADDNING Batteriet skall laddas med konstant spänningslikriktare. Vid justering av denna skall spänningen mätas direkt över batteriets ändpoler för att undvika felinställning pga spänningsfall i anslutningskablarna. I normaldrift med kontinuerlig hålladdning skall batteriet laddas med konstant spänning i området 2,25-2,27 V/cell vid omgivningstemperatur 25C. Avviker omgivningstemperaturen varaktigt från normal omgivningstemperatur 20-25C sänks laddspänningen med 5 mv/c och cell vid temperaturer över 25C och ökas med 5 mv/c och cell vid temperaturer under 20C- UTJÄMNINGSLADDNING Om det vid ankomst visar sig att några block ligger mellan 12,0-12,5 V utjämningsladdas batteriet med 2,40 V/cell under 1 dygn. FUNKTIONSKONTROLL För att batteriet skall fungera bra och få lång livslängd utförs följande kontrollåtgärder 1 gång /år. Spänningsmätning av blocken skall göras för att verifiera jämnheten. Om blockspänningen varierar mer än plus +/- 150 mv per block utjämningsladdas batteriet under 24 timmar. Mät därefter spänningen igen efter 24 timmars hålladdning. Batteriet skall alltid hållas rent och torrt. TEMPERATURPÅVERKAN Batteriets livslängd är beräknad vid optimal laddning och vid en omgivningstemperatur av +20C. Livslängden sjunker dramatiskt om omgivningstemperaturen överstiger +25C. Det är därför mycket viktigt att batterierna installeras i en miljö med kontrollerad temperatur. Underhåll Se separat underhållschema. Återvinning Batteriet skall återvinnas av godkänt företag, eller returneras till leverantör. Batteriet får absolut inte blandas med normala sopor. 25

26 Underhållsschema ventilreglerat blybatteri Denna informationen kommer från Sellpower Nordic AB. Milleteknik batterirekommendation är UPLUS års Design Life SellPower Nordic AB VENTILREGLERAT BLYBATTERI Underhållsschemat gäller för batterier av fabrikat UPLUS och med följande seriebenämningar: US, USL, USF, samt för batterier av fabrikat XLENT POWER med seriebenämning XLT och XLL. För skötselanvisningar se separat dokument skötselanvisningar ventilreglerat blybatteri Installationskontroll 1. Kontrollera att batteriet är helt och rent och att polerna är fria från korrosion. 2. Kontrollera och notera temperaturen i batteriutrymmet. 3. Kontrollera polspänningen på varje batteri före installation. Om differensen mellan batterierna överstiger 0,5V bör batterislingan utjämningsladdas i samband med installation. Om något batteri har en polspänning som understiger 12V skall detta batteri bytas mot ett nytt batteri och reklameras till leverantör. 4. Anslut batteriet och kontrollera laddspänningen. Laddspänningen skall ligga mellan 2,25-2,27 volt per cell= mellan 13,5-13,62V för ett 12V system och mellan 27-27,24V för ett 24V system. Halvårskontroll 1. Kontrollera och notera temperaturen i batteriutrymmet. 2. Kontrollera att alla anslutningar är ordentligt fastsatta och att inget glapp förekommer. 3. Kontrollera laddspänningen genom att mäta med multimeter mellan anslutningspunkterna + & -. Laddspänningen skall ligga mellan 2,25-2,27 volt per cell= mellan 13,5-13,62V för ett 12V system och mellan 27-27,24V för ett 24V system. 4. Kontrollera att batteriet är helt och rent och att polerna är fria från korrosion. Om det finns korrosion på polerna: Stäng av likriktaren och kontrollera att batteriet inte läcker syra. Rengör sedan polerna och anslut batteriet igen. Smörj sedan med batteripolfett över ansluten pol. Helårskontroll 1. Kontrollera och notera temperaturen i batteriutrymmet. 2. Kontrollera att alla anslutningar är ordentligt fastsatta och att inget glapp förekommer. 3. Kontrollera laddspänningen genom att mäta med multimeter mellan anslutningspunkterna + & -. Laddspänningen skall ligga mellan 2,25-2,27 volt per cell= mellan 13,5-13,62V för ett 12V system och mellan 27-27,24V för ett 24V system. 4. Stäng av likriktaren och låt batterierna vila i minuter. Mät sedan polspänningen på varje batteri. Polspänningen skall efter vila ligga mellan 12,9-13,5V. 5. Kontrollera att batteriet är helt och rent och att polerna är fria från korrosion. Om det finns korrosion på polerna: Kontrollera att batteriet inte läcker syra. Rengör sedan polerna och anslut batteriet igen. Smörj sedan med batteripolfett över ansluten pol. För att garantera säker drift rekommenderar vi batteribyte enligt nedan tabell: Seriebeteckning Batterityp Byts efter XLT 3-5 års 3 år US 6-9 års 4 år USL års 6 år USF 12 års 8 år 26

27 Denna sida har avsiktligen lämnats tom 27

28 Milleteknik säker energi med innovativ reservkraft sedan 1993 Vi är en svensk tillverkare som utvecklar batteribackuper för skydds & säkerhetsbranschen, industrin och andra aktörer som kräver högsta energitillgänglighet i sina säkerhetssystem. Milleteknik garanterar reservkraften i viktiga samhällsfunktioner såsom brandlarm, passersystem och utrymningslarm. Forskning, utveckling och produktion sker i Partille, strax utanför Göteborg. AGG AGG finns i låsbara kapslingar (B2 och B3) med nätaggregat. 12 V - 24 V. AGG finns som rackmonterad med eller utan redundans. 24 V. ECO ECO präglas av enkelhet, hög kvalité till rätt pris, driftsäkerhet och miljövänlighet. ECO batteribackup är primärswitchade med mycket hög verkningsgrad; >80%. 12 V - 24 V. är uppdaterad för högre driftsäkerhet, fler larmfunktioner och flexibelt utbud av storlekar för bästa driftsäkerhet av reservkraft. 12 V - 24 V. BAS BAS utgår och ersätts av. PoE PoE serien är en serie smarta batteribackuper / likriktare avsedda för system som kräver Power over Ethernet strömförsörjning (PoE+) portar. Batteribackup 24 V. SSF Certified SSF-Certified är certifierade batteribackuper för inbrottslarm och integrerade säkerhetssystem enheter för Sentrion. Certifikat: SSF (EN /SSF1014), elsäkerhet (EN ) och passerkontroll, V. SIN EN54 NOVA RACK RACK är 19 rackmonterade 24 V och 48 V batteribackuper för medelstora till större system. Certifikat: EN 54-4:1997, EN 54-4:1997/AC:1999, EN 54-4:1997/A1:2002, EN 54-4:1997/A2:2006 samt SBF 110:8. NOVA är vår mest kompletta, säkraste och moduluppbyggda 12 V och 24 V batteribackuper för integrerade säkerhetssystem, passersystem och brandlarm. Certifikat: EN 54-4:1997, EN 54-4:1997/AC:1999, EN 54-4:1997/A1:2002 och EN 54-4:1997/A2:2006 samt SBF 110:8, EN Security Grade 3 (1-3), SSF1014, Larmklass 1-3. EN 54-4/SBF 110:7 Certifierade 24 V och 48 V batteribackuper för brandlarm, externa larmdon och talat utrymning. UPS för motorstyrning, dörröppning och andra styrda belastningar. Strömuttag 200 W W Bruksanvisning i original. Milleteknik AB Ögärdesvägen 8 B Partille info@milleteknik.se
