1 SIN XM SIN 600W-XM SIN 1100W-XM SIN 1500W-XM POWER SUPPLIES - MADE IN SWEDEN SVENSKA

2 SÄKERHET - LÄS DETTA FÖRST! 100 mm fritt utrymme skall lämnas framför och över enheten. Systemet är avsett för bruk i kontrollerad inomhusmiljö. Endast personer med behörighet bör installera och underhålla systemet. Det är installatörens ansvar att systemet är lämpad för tänkt bruk. Dokument som medföljer systemet skall förvaras i det eller i dess omedelbara närhet. Ventilation skall ej övertäckas. Nätspänning bör vara bortkopplad under installation. Alla uppgifter med reservation för ändringar. Garanti och support Produkten har två års garanti, från inköpsdatum. Vi ger kostnadsfri support på telefon, och e-post, (support@milleteknik.se) under garantitiden. Ersättning för res- / arbetstid i samband med lokalisering av fel, installerande av reparerad eller utbytt vara ingår ej i garantin. Garantitiden kan, för vissa produkter, förlängas med 3 år (vilket då ger totalt 5 års garanti). Kontakta din säljare för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Kostnader för support kan tillkomma efter det att garantitiden har gått ut. Produktens livslängd, återvinning och miljöpåverkan Milletekniks produkter är designade för lång livslängd vilket minskar miljöpåverkan. Produktens livslängd är beroende på, bland annat; miljöfaktorer, oförutsedd belastning på komponenter samt andra faktorer som kan vara svåra att förutse, (blixtnedslag, yttre åverkan, handhavandefel, med flera). Milletekniks produkter återvinns genom att lämna till närmaste återvinningsstation eller sänds åter till Milleteknik. Milleteknik betalar inte för frakt av produkter som sänds åter till oss för återvinning. Besök för mer information. 2 POWER SUPPLIES - MADE IN SWEDEN

3 Användningsområde SIN växelriktare är Off-line UPS som går in och ersätter matningen från elnätet vid nätavbrott, tills elnätet återkommer (eller batterierna helt urladdats). Omkopplingstiden är typiskt 20ms. Växelriktaren ersätter elnätets sinusspänning med en strömbegränsad sinusspänning. OBS! Vid nätavbrott startar växelriktaren upp och drar c:a 20W energi även olastad. Ansluten last bör därför startas upp inom en timme från nätavbrott, för att batterikraft skall finnas kvar. SIN växelriktare är designade med senaste switchteknik och mikroprocessorövervakning, för: Högsta verkningsgrad och driftsäkerhet, ger lång livslängd hos både elektronik och batterier. Väl skyddad med isolationsbrytare, batteriautomatsäkring, skydd mot övertemperatur, överlast,kortslutning. Fullständig självtest inklusive avancerat batteritest. Enheterna är installations- och servicevänliga: Moduluppbyggd. All elektronik på kassett med jackbara anslutningar, för enkel service eller uppgradering. Revisioner och om detta dokument Gällande och senast publicerad utgåva av detta dokument finns på www. milleteknik.se eller kan rekvireras via e-post, (ange enhetens namn och serienummer). Detta dokuments giltighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande. Installation Denna anvisning beskriver installation och driftsättning av SIN i XM kapsling. SIN 600W-XM SIN 1100W-XM SIN 1500W-XM POWER SUPPLIES - MADE IN SWEDEN 3

4 UPS-STANDARD Elektronisk strömbegränsning och övertemperaturskydd samt automatiskt avstängning vid kraftig överbelastning eller kortslutning efter 3-5 sekunder enligt SIN 600 W SIN 1100 W SIN 1500 W Max drifteffekt: 600 W 1100 W 1500 W Laddström: Max starteffekt: Batterikapacitet (24V): Batteriladdning, konstantspänning: Batteriers märklivslängd Batterityper Omkopplingstid Inkommande elnät. Nätström: 3 A 2 kva 2 x 12 V / 28 / 45 Ah I / U enligt DIN Strömbegränsning. Se separat batterispecifikation. 2 x 12 V Slutna, ventilreglerade bly-syra typ (UPLUS rekommenderas) Vid ca 50 mω internresistans ges larm för åldrade batterier. Typiskt 20 ms. 230 V -15 %, +20 % i nätdrift. Laddare max 1,2 A + belastning. Kapsling/Täthet: IP 31 Provning: Tekniska data UPS-STANDARD EN Växelriktaren är därmed kortslutningsskyddad! Dock får ej nätspänning kopplas till växelriktarens utgång, plint J82 Uppfyller EN ,-2,EN55011, EN55022(B) och EN ,-2, EN ,-3,-4,-5 samt LVD EN Omgivningstemperatur: +5 C till +40 C (för optimal batterilivslängd 20 C -25 C Dimension, (Höjd, bredd, djup): Höjdenheter (HE) Vikt (inklusive emballage, exklusive batterier): Skydd Elektronisk strömbegränsning Kortslutningsskydd: Återstart Djupurladdningsskydd Typ 300% av märkkapacitet. 495 x 420 x 225 mm 12 HE cirka 20 kg Avstängning inom 5 sek vid kraftig överlast/kortslutning enligt EN standard. Automatisk återuppstart när nätspänning återkommer. Batteripolspänning <19 Volt. 4 POWER SUPPLIES - MADE IN SWEDEN

5 Tekniska data Överladdningsskydd Automatsäkring Isolationsbrytare: Jordfelsbrytare: Bortkoppling av laddspänning vidöverladdning. 600W - D40A. Övriga D63A. D-karaktäristik. Vid öppning av elskåp måste vredpå skåpslucka ställas till "0", därmed kopplas ingående fas bort samt UPS:ens nödstopp träder in. Kan installeras på utgång (extraskyddsoption enl. EN ). Självtest Batteriladdning: Batteriåldring: Växelriktare: Larm: Kontinuerlig övervakning av batteriladdare. Automatisk provbelastning av batterier under hög, kortvarig urladdningsström för att konstatera batteriåldring. Provet jämför uppmätt batterikapacitet med programmerade värden för att ge larm när batteriet hartappat 20% - 40% kapacitet av nyvärde och bör bytas. Veckovis. Provbelastning av UPS (motsvarande märkeffekt över intern testlast) för att kontrollera funktion och tillräcklig utspänning. Veckovis. Nätavbrottlarm: Larm vid nätavbrott, inställbar tidsfördröjning från direkt till 1 h (3s, 3 min, 15 min, 30 min, 1h). (Larm låg batterispänning: Larm på inställbar larmnivå motsvarande viss förbrukad batterikapacitet (standard 75%) vid nätavbrott.) Summalarm, Självtest: Status(indikering): Felaktig laddspänning (över- eller under-spänning), åldrat batteri som bör bytas eller ej fungerande växelriktare. Larm: Samtliga larm sker på potentialfri reläväxling. Lysdioder skåpsfront Fast grönt sken = Normaldrift, nätdrift. 1 orange blink = Direkt i batteridrift 2 orange blink = Batteridrift efter tidsfördröjt nätavbrottslarm. 3 röda blink = Underspänning 4 röda blink = Överspänning 5 röda blink = Åldrat batteri 6 röda blink = Låg batterispänning 7 röda blink = Växelriktarfel. POWER SUPPLIES - MADE IN SWEDEN 5

6 Montering 100 mm fritt utrymme SKALL LÄMNAS FRAMFÖR OCH ÖVER ENHETEN. Med skåpet medföljer: Dokumentation samt eventuell dokumentation för tillval. Batterisäkringar och två plintar. Nycklar till lås. 6 POWER SUPPLIES - MADE IN SWEDEN

7 INKOPPLING, INKOMMANDE KABEL, INPUT Inkommande elnätets fas till plint T3 på isolationsbrytare. Inkommande nolla till radplint 4. Skyddsjord till plint PE. UTGÅENDE KABEL, OUTPUT Anslut (enligt bild på föregående sida): Utgående fas/last till plint J82 "PICTO". Utgående noll, till plint J82, NOLLA. Skyddsjord, PE, till plint GND, "GND". 7

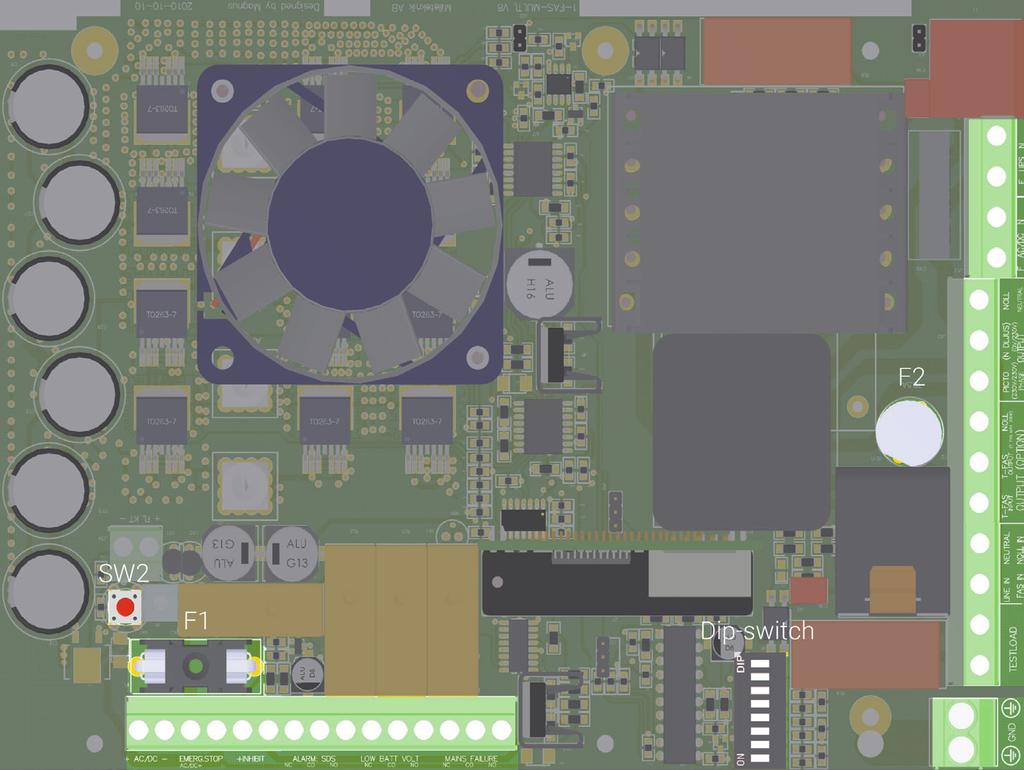

8 Kortbeskrivning F1 Säkring batteriladdning. SW2 Knapp för start av UPS på enbart anslutna batterier, utan elnät framdraget/inkopplat. F2 Säkring kontaktor-spole Dip-Switch Dip-switch för tidsinställning av nätbortfallslarm (samt inställning av larmgräns för låg batterispänning). Inhibit används ej (Larm för låg batterispänning NC/CO/NO) +AC/DC- Självdiagnoslarm. NC/CO/NO Larm för nätavbrott. NC/CO/NO Nödstopp 8

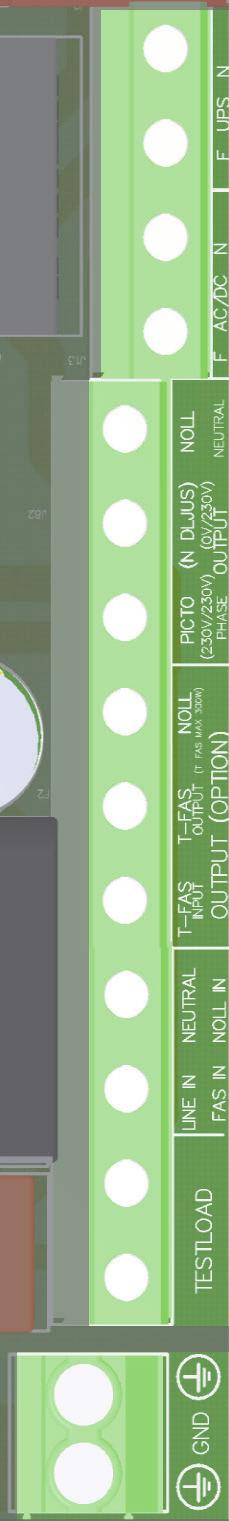

9 Internkoppling. Inkommande/ utgående skyddsjord, PE Plint för utgående Tändfas. Endast för nödljus. Inkoppling via isolationsbrytare. (Line IN (FAS IN) Neutral IN (NOLLA IN)) Utgående NÖD- LJUS fas. Endast för nödljus. Utgående FAS Utgående NOLLA. Internkoppling. Internkoppling. DIPswitch SW1 /Switch nr: Larm låg Batterispänning (i batteridrift) Larm vid 75% kapacitet kvar* ON OFF OFF Larm vid 50% kapacitet kvar OFF ON OFF Larm vid 25% kapacitet kvar OFF OFF ON * Standard fabriksinställning DIPswitch SW1 /Switch nr: Nätbortfallslarm (tidsfördröjt) Larm direkt vid nätbortfall* OFF OFF OFF Larm fördröjt 3 minuter OFF OFF ON Larm fördröjt 15minuter OFF ON OFF Larm fördröjt 30 minuter OFF ON ON Larm fördröjt 1 timma ON OFF OFF * Standard fabriksinställning 9

10 Uppstart För högsta säkerhet, koppla alltid ifrån elnätet före installation och service. Anslut en lastfrånskiljare (strömbrytare) på den inkommande kabeln från elnätet. Placera den lätt åtkomligt och märk upp den tydligt. Med en lastfrånskiljare installerad kan inkommande spänning lätt brytas vid service och funktionsprov. UPPSTART 1. Vrid isolationsbrytare till "0" och öppna skåpet. 2. Anslut in- och utgående kabel, larm samt slå till automatsäkringen för batteripaketet. 3. Stäng elskåpet och vrid isolationsbrytare till "1". 4. Koppla till elnätet. 5. Systemet startar automatiskt upp. Lysdiodindikering på skåpsluckan blinkar tills den lyser konstant GRÖN. UPS är driftsatt och aktiverad. Lasten matas direkt från elnätet i normalläge samt från batterierna över växelriktaren i batteridrift. Omkopplingstid är typiskt 20ms. 6. Koppla temporärt bort nätspänning för att prova att UPS fungerar (ansluten last drivs vidare i batteridrift). 7. Koppla åter till nätspänning. UPPSTART UTAN ELNÄT I det fall att fast matning inte finns framdragen / ej är inkopplad kan UPS:en, för att säkerställa funktion, startas med hjälp av fulladdade batterier. Detta görs enligt följande: 1. Vrid isolationsbrytare till "0" och öppna skåpet. 2. Vrid isolationsbrytare till "1" och slå till batteriautomatsäkring. 3. Håll inne SW2 tills dess att UPS startat upp och går. 4. Vrid tillbaka isolationsbrytare till läge "0", slå ifrån batteriautomatsäkring och stäng skåpet igen. INHIBIT 10 Funktionen inhibit används ej i denna applikation och är därför byglad från fabrik.

11 SKÖTSELANVISNING Aggregatet är underhållsfritt vid installation i rumstempererad inomhusmiljö +15 C +25 C. Batterierna bör dock bytas efter år för att hålla hög garanterad säkerhet. Vid utökat temperaturområde +5 C +15 C/+25 C +30 C kommer batterierna att åldras dubbelt så snabbt. Ytterligare kallare eller varmare omgivningstemperatur innebär att tillförlitligheten riskeras! BATTERIBYTE 1. Vrid isolationsbrytare till "0" och öppna skåpet. Ingående fasspänning bryts. Växelriktaren sätts i aktivt stoppläge (drivspänningen till elektroniken kopplas bort. 2. Koppla för säkerhets skull även bort nätspänningen. 3. Koppla bort batterierna genom att ställa batteriautomatsäkring till "0 OFF. 4. Lossa batterikablar och byt batterier. Notera och var noggrann med batteriernas orientering avseende batteripoler +/- och batterikablars montering! 5. Anslut batterikablarna till de nya batterierna med rätt polaritet. Var försiktig så att batterier inte kortsluts! 6. Ställ batteriautomatsäkring till "1 ON". 7. Stäng elskåpet och vrid isolationsbrytare till "1". 8. Koppla till elnätet igen om det varit bortkopplat. 9. SjälvTestSystemet startar automatiskt upp. Lysdiodsindikering på skåpluckan blinkar tills den lyser konstant GRÖN. UPS är driftsatt och aktiverad. Lasten matas direkt från elnätet i normalläge samt från batterierna över växelriktaren i batteridrift. Omkopplingstid är 20 ms. 10. Koppla temporärt bort nätspänning för att prova att UPS fungerar (ansluten last drivs vidare i batteridrift). 11. Koppla åter till nätspänning. 11

12 DIMENSIONERING Dimensionera ansluten last så att den sammantaget blir maximalt så stor som växelriktarens maximala märkeffekt (W), helst mindre för att dels erhålla säkerhetsmarginaler, dels kompensera för förluster i kopplingar/kablage och lasten som innebär större verklig effektförbrukning från växelriktaren än angiven märkeffekt på lasten. Ta hänsyn till tillfällig starteffekt, så att den inte överstiger angiven max kortvarig starteffekt (VA) hos växelriktaren. Reservdrift av last bör ske inom en timme från det att nätfel inträffat, då växelriktaren förbrukar effekt i tomgång, som successivt tömmer batterierna (se under Växelriktare nedan). FUNKTIONER VÄXELRIKTARE Milleteknik växelriktare är en Off-line UPS som går in och ersätter matningen från elnätet vid nätavbrott, tills elnätet återkommer (eller batterierna helt urladdats). Omkopplingstiden är typiskt 20ms. Växelriktaren ersätter elnätets sinusspänning med en strömbegränsad sinusspänning. OBS! Vid nätavbrott startar växelriktaren upp och drar cirka 20W energi även olastad. Ansluten last bör därför startas upp inom en timme från nätavbrott, för att batterikraft skall finnas kvar. BATTERIER Batterierna är ventilreglerade underhållsfria års-batterier särskilt lämpade för UPS drift med hög kortvarig effektförbrukning. Automatsäkring mellan batterierna skyddar mot eventuell intern kortslutning. Batterierna skyddas från överlast av växelriktaren genom elektronisk strömbegränsning. Batterierna är skyddade mot skadlig djupurladdning så att all strömkonsumtion upphör när batterispänningen understiger kritiskt värde (19V). Endast återvändande elnät och därigenom ström från batteriladdare upphäver djupurladdningsskyddet. Batterierna skyddas även mot kokninggasning på grund av överladdning, genom att frånkopplas från laddström. 12

13 BATTERILADDARE Batterierna laddas till 27,3V slutspänning under strömbegränsning för att uppnå optimal livslängd vid rumstemperatur +20 C +25 C. Laddaren är överström- och kortslutningsskyddad och skyddar även batterierna från överladdning/hög laddström. SKYDD UPS-STANDARD Elektronisk strömbegränsning och övertemperaturskydd samt automatiskt avstängning vid kraftig överbelastning eller kortslutning efter 3-5 sekunder enligt UPS-STANDARD EN Växelriktaren är därmed kortslutningsskyddad! Dock får ej nätspänning kopplas till växelriktarens utgång, plint J82 Vänta i en (1) minut efter att strömmen slagits av eftersom livsfarligt hög spänning kan finnas kvar. 13

14 SJÄLVTESTSYSTEM I aggregatet ingår som standard ett SjälvTestSystem som kontinuerligt övervakar alla funktioner i systemet: 1. Batteriladdning. Larm ges vid över- eller underhållspänningsladdning. Underspänning indikeras endast om laddare vid uppladdade batterier inte ger rätt laddspänning. Inga felaktiga larm när batterierna återuppladdas efter nätavbrott, då batterispänningen naturligt är låg. Larm indikeras med 3 RÖDA blink på lysdiod på frontpanel samtidigt som självdiagnoslarm sätts. Vid överspänning kopplas laddningen ifrån batterierna för att undvika att de börjar "koka-gasa". Vid överspänning ges 4 RÖDA blink på lysdiod på frontpanel samtidigt som självdiagnoslarm sätts. 2. Larm för åldrat batteri. Batteriernas kapacitet eller åldring testas regelbundet (varje vecka). Vid prov som visar på att aktuell batterikapacitet sjunkit till under 80% av ursprunglig märkkapacitet ges larm för att varna om att batterierna är i behov av byte. Reservdriftens tillförlitlighet testas härmed i enlighet med uppställda dimensioneringskrav på önskad reservdrifttid i batteridrift. Batterier som förlorat 20% av sin kapacitet eller mer accelererar åldrandet. De bör därför bytas. Denna gräns definieras som batteriets livslängd. Vid larm för åldrat batteri ges 5 RÖDA blink på lysdiod på skåpfront samtidigt som självdiagnoslarm sätts. 3. Växelriktaren provkör över intern testlast motsvarande märkeffekt, samtidigt med test av batteriåldring, (varje vecka). Därmed kontrolleras att utspänning är tillräcklig i UPS drift under belastning. Vid växelriktarfel ges 7 RÖDA blink på lysdiod på frontpanel (ev kompletterande blinkningar vid fler larm) samtidigt som självdiagnoslarm sätts. 14

15 Strömförsörjningen har som standard en frontdisplay för statusinformation och larm-indikering. Frontindikering, LED Statusindikering ger följande (blinkningar i grönt): Status(indikering): Larm: Samtliga larm sker på potentialfri reläväxling. Lysdioder skåpsfront Fast grönt sken = Normaldrift, nätdrift. 1 orange blink = Nätavbrottt 2 orange blink = Tidsfördröjt nätavbrottslarm. 3 röda blink = Underspänning 4 röda blink = Överspänning 5 röda blink = Åldrat batteri 6 röda blink = Låg batterispänning 7 röda blink = Växelriktarfel. Svart / släckt = Djupurladdningsskydd har trätt in / enheten i drift. 15

16 SÄKERHET - LÄS DETTA FÖRST! Vänta i en (1) minut efter att strömmen slagits av eftersom livsfarligt hög spänning kan finnas kvar. Milleteknik AB Ögärdesvägen 8 B Partille POWER SUPPLIES - MADE IN SWEDEN info@milleteknik.se Rev. 1.0
