1 ECO MINI ECO MINI POWER SUPPLIES - MADE IN SWEDEN SVENSKA

2 Milleteknik ger reservkraft som säkerställer drift. Alla våra produkter är designade för bästa driftsäkerhet och lång livslängd - för såväl elektronik som batterier. Denna anvisning beskriver installation och driftsättning av ECO MINI. ECO MINI används bäst till: Magneter, kodlås, slutbleck och rökluckor. SÄKERHET - LÄS DETTA FÖRST! 100 mm fritt utrymme skall lämnas kring enheten. Systemet är avsett för bruk i kontrollerad inomhusmiljö. Endast personer med behörighet bör installera och underhålla systemet. Det är installatörens ansvar att systemet är lämpat för tänkt bruk. Dokument som medföljer systemet skall förvaras i det eller i dess omedelbara närhet. Ventilation skall ej övertäckas. Nätspänning bör vara bortkopplad under installation. Alla uppgifter med reservation för ändringar. Utspänning, ripple: Reglernoggrannhet: Nätspänning, frekvens < 150 mvp-p < 100 mv Verkningsgrad: Typ 86 %. Strömbegränsning: VAC, Hz. Typ 110 % % av märkström. Konstantspänning: I/U enligt DIN Tekniska data Egenförbrukning: < 25 VDC( 24 V system), < 35 (12 V system). Batterityp/livslängd: VRLA batterier / märklivslängd vid 20 C temperatur. Djupurladdningsskydd: Batteripolspänning (nom. 24 V) 21 V eller (nom. 12 V) 10,5V. Larm (reläväxling): Låg utspänning. (Nätavbrott eller trasigt nätaggregat) / låg batterispänning (i batteridrift). Omgivningstemperatur: 15 C - 25 C. Kapsling/Täthet: IP 20. Provning: CE-märkt, uppfyller: EN55011:2009, -A1:2010 ClassB, EN :2006, -A1:2009, -A2:2009,EN :2008, EN ,-2,-3,-4,-5,-6,-11. (LVD EN ). 2

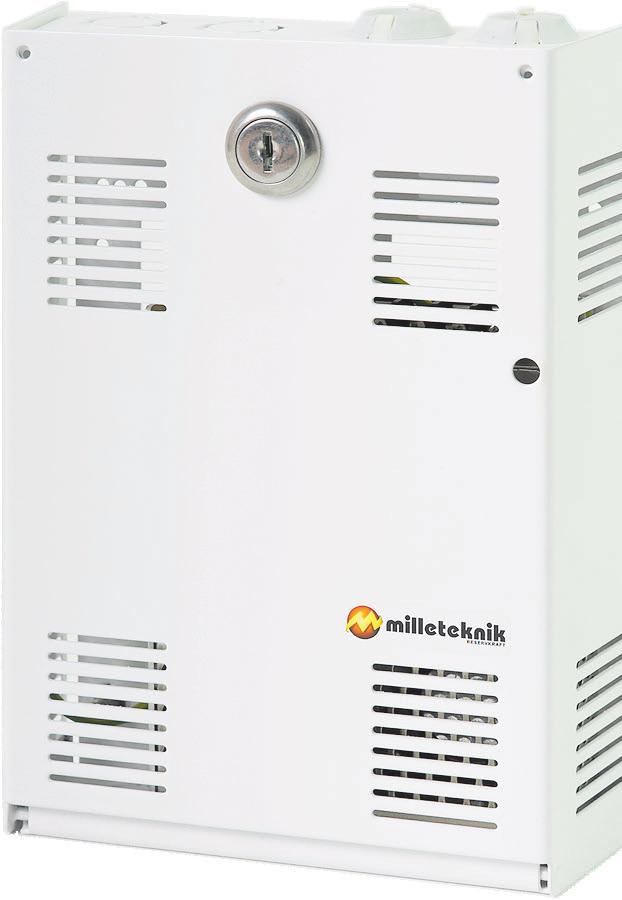

3 Tekniska data ECO MINI ECO MINI Utspänning: 13,65 VDC 27,30 VDC Maxström: 1,5 A 1,0 A Batterikapacitet: 2,4 Ah 1,2 Ah Batterityper: 2 x 12 V, 1,2 Ah. 2 x 12 V, 1,2 Ah. Dimension, (höjd, bredd, djup): 190 x 150 x 55 mm. 190 x 150 x 55mm. Vikt (inklusive emballage och batterier): 2,5 kg. 2,5 kg. Med skåpet medföljer: Dokumentation. Batterisäkringar och plint. Skruv för att säkra lock. Nycklar till lås. 350 mm 150 mm 390 mm 190 mm 55 mm 105 mm 3

4 100 MM FRITT UTRYMME SKALL LÄMNAS KRING ENHETEN. ECO MINI Montering Använd fyra för väggen lämpliga skruvar för att sätta upp skåpet. Avstånd mellan skruvhuvud och vägg bör vara 1,5 2 mm. 1,5 2 mm I skåpets överdel, finns möjlighet att säkra skåpet mot väggen. Använd en för väggen lämplig skruv för att säkra skåpet. 90 mm 150 mm Baksida 4

5 Montering Med skåpet medföljer två skruvar vilka kan användas som komplement eller alternativ till lås med nyckel. 5

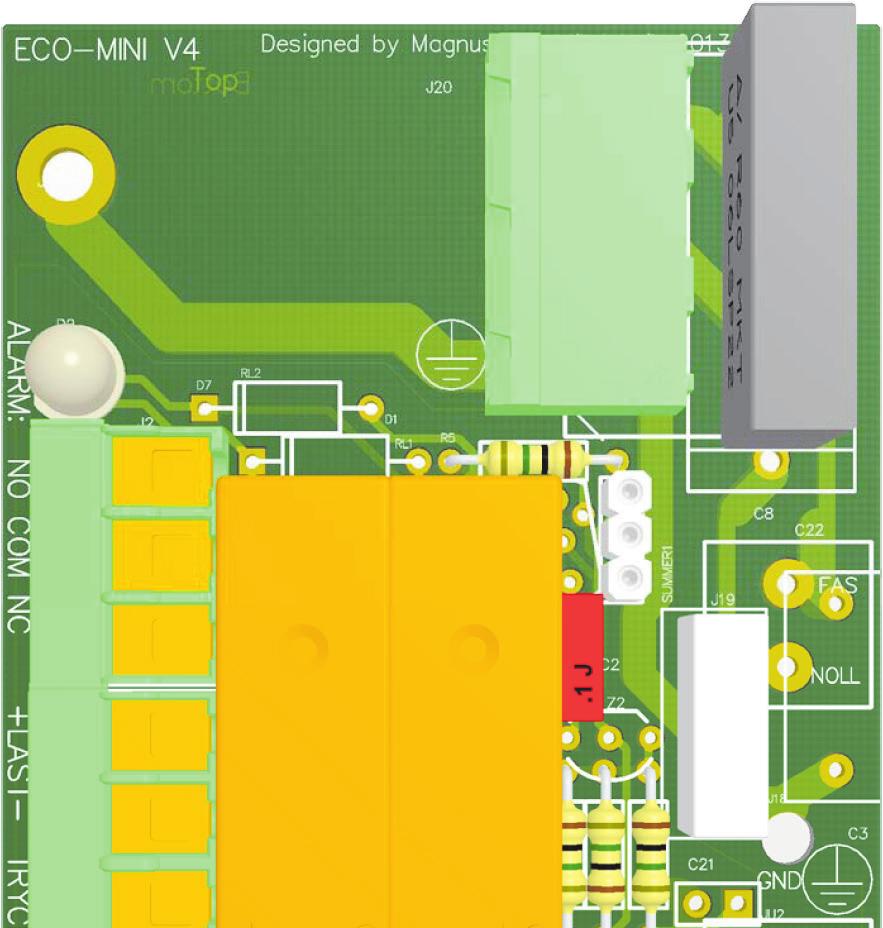

6 Kortbeskrivning D2 J2 J14 J3 F6 JU2 J20 SUM1 F7 D2 Indikeringsdiod. J14 Lastutgång, + / - till last. F6 Avsäkring + Last 1 (F1 A / F1.6 A). J20 Inkommande elnät fas/noll/skyddsjord (PE). F7 Avsäkring + Batteri (T16 A). SUM1 Tillval: Summer som ljuder vid larm. J2 Larmplint för funktionsfelslarm / låg batterispänning i batteridrift. JU2 Jumper för inställning av larmnivå. J3 Anslutningsplint för tryckknapp. För, exempelvis, öppning av rökgaslucka. J3 måste vara byglad (fabriksinställning) eller ansluten till tryckknapp annars utgår ingen spänning på last ( J14). 6

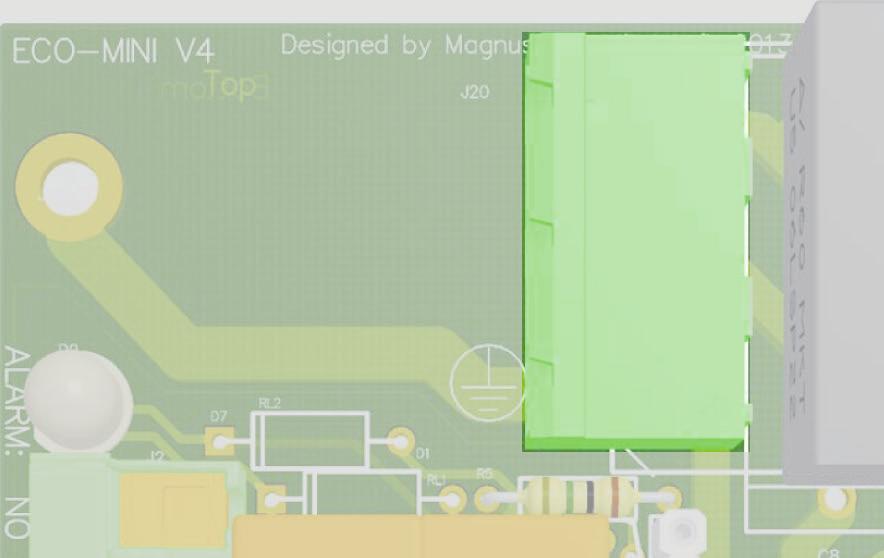

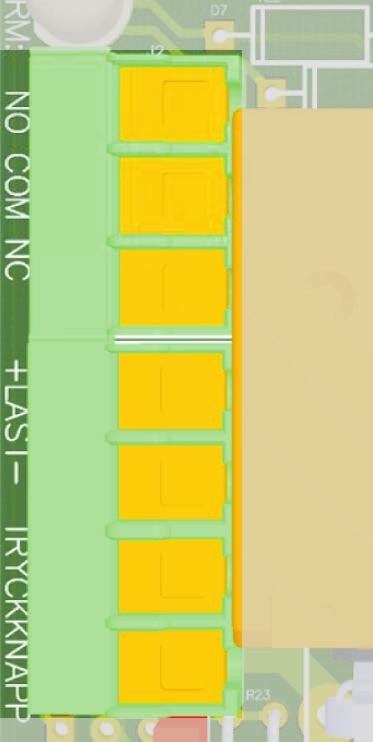

7 Anslutning Elnät (kablage): Anslut, (om ej fabriksmonterat), elnätskablage genom kabelgenomföringen i skåpets överkant. J20: Elnät: Använd medföljande plint för att montera elnätskablar. F=Fas. N=Nolla. PE= Skyddsjord. Anslut plint på J20 på kretskortet. J2: Anslutning till externt larm. J14: Lastutgång 1, + / -. J3: Anslutningsplint för tryckknapp. För, exempelvis, öppning av rökgaslucka. J3 måste vara byglad (fabriksinställning) eller ansluten till (normalt sluten) tryckknapp annars utgår ingen spänning på last (J14). J2 F N PE J20 J14 J3 7

8 Driftsättning / Test Systemet fungerar normalt då D2 lyser med fast grönt sken. Systemtest: 1. Slå till inkommande nätspänning. 2. Lysdiod, D2, lyser grönt, normaldrift. 3. Bryt nätspänning för att kontrollera att enheten fungerar i batteridrift och larmar. 4. Lysdiod D2 slocknar. 5. Slå till inkommande nätspänning. Lysdiod, D2, lyser grönt, normaldrift. Återställning: Återställ systemet genom att lossa batterikablage samt nätspänning och anslut åter efter 5 sekunder. Frågor? support@milleteknik.se Larm. Systemet ger larm vid funktionsfel, nätavbrott eller trasigt nätaggregat. Larmnivåer. Jumper JU2 styr larmnivå, (jumper medföljer och är EJ fabriksmonterad). Är JU2 ej monterad ges larm, när spänningen sjunker under 26,7 V, (13,15 V för 12 V), dvs direkt vid batteridrift. Är JU2 monterad ges larm vid 24,5 V, (12, 25 V för 12 V), dvs larm ges när ca 50% av batteriet är urladdat. Larminställningar 24 V (12 V) 27,3 V (13.65 V) 26,7 V (13,15 V) JU 1 = 24,5 V (12,25 V) Larmnivåer vid sjunkande spänning: 24 V (12 V) På larmplint, J2 erhålls potentialfri reläväxling för funktionslarm vid låg utspänning/batteridrift Larm = kontakt NO+CO (MAX 4 A, 50 Vac). 8

9 Frågor och felsökning När inträffar nätbortfallslarm? Larm för funktionsfel, som exempelvis för nätbortfallslarm, sker när spänningen sjunker under 26,5 V, (24 V) / 13,15 V, (12 V). Larm för låg batterispänning. Larm för låg batterispänning inträffar när systemspänningen sjunker under 24,5 V (24 V) / 12, 25 V, (12 V), i batteridrift. För att kortet skall larma för låg batterispänning krävs att JU2 är monterad. JU2 är EJ fabriksmonterad (medföljer). Vilka batterier kan användas? 1,2 Ah batterier. Antalet batterier (och last) avgör hur länge backupen kan ge ström. För 24 V skall minst två (2) stycken batterier av samma typ användas. Kan enheten monteras i 19 rack? Enheten kan inte monteras i 19 rack. Frågor? support@milleteknik.se Hur mycket last kan användas? Medelströmförbrukningen skall i normaldrift ej överstiga 80 % av nätaggregatets specifikation i normaldrift. Exempelvis 0,8 A av 1 A för ECO MINI. Resterande 20 % laddar batteriet. 9

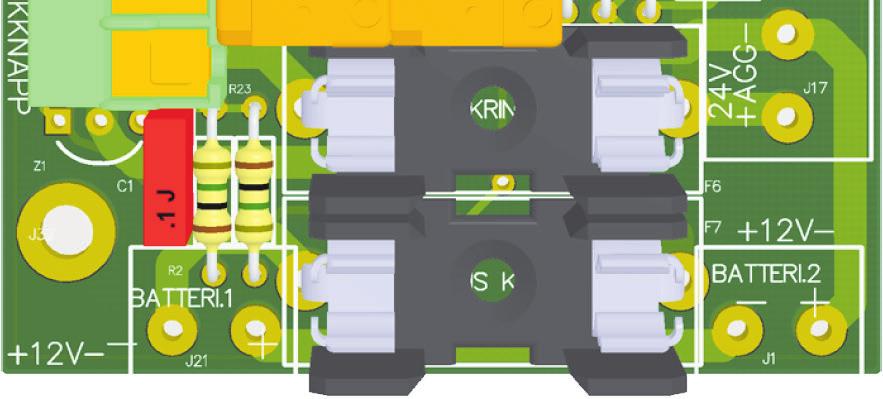

10 Batterier Med systemet medföljer två (2) stycken 12 V, 1,2 Ah UPLUS-batterier. Se bifogad information för batterispecifikation. Schematisk översikt över inkopplade batterier. OBS - bilder nedan visar endast hur kablage skall kopplas. Parallellkoppling: 12 V. 2 x 12 V, 1,2 Ah. Seriekoppling: 24 V. 2 x 12 V, 1,2 Ah

11 Underhåll 100% 80% 50% Systemet med undantag för batterier är underhållsfritt vid installation i inomhusmiljö. Batterier Batterier alstrar elektricitet genom en kemisk process och det sker därmed en naturlig degradering av kapacitet. Den största faktorn för batteriers livslängd är temperatur. Ju högre temperatur desto kortare livslängd. En ideal temperatur är 20 C. 40 C 30 C 20 C 0% 1 år 2 år 3 år 4 år 5 år 6 år Illustrationen visar hur batteri förlorar i effekt, över tid, när temperaturen ökar. Faktisk degradering varierar. Tillverkningsdatum som är präglat på batteriet och livslängden (som batteritillverkaren anger) gäller vid helt outnyttjat batteri. Således varierar faktisk livslängd. Batterier bör bytas efter HALVA angiven livslängd för säker drift. Batterier inköpta via Milleteknik har en livslängd på mellan år med rekommenderat byte efter 5-6 år. Batteribyte Bryt, om möjligt, nätspänning vid batteribyte. Batteribyte: 1. Koppla bort säkring F7 på kretskortet. 2. Koppla bort batterikablar. Notera hur batterikablar är monterade innan de avlägsnas. 3. Sätt in och spänn fast de nya batterierna. 4. Anslut batterikablarna på samma sätt som tidigare. 5. Sätt tillbaka säkring på kretskort. 6. Slå till nätspänning. Eventuellt kan indikeringsdioden lysa rött under ett par timmar, tills batterier är laddade. 7. Testa systemet genom att kortvarigt koppla bort nätspänning, (= lasten drivs vidare av batterierna), och därefter slå till nätspänningen igen. Batteriåtervinning Återvinn alla batterier. Återlämna till tillverkare eller lämna till återvinningsstation. 11

12 Milletekniks produkter ger reservkraft som säkerställer drift för: Passagesystem, (nödutgångar), hållmagneter, kameraövervakning, rökluckor, talat utrymning, externa larmdon, integrerade säkerhetssystem, inbrottslarm*, brandlarm** med mera. Våra produktserier fyller behoven för såväl små som stora installationer av batteribackuper till alla typer av säkerhetssystem. Mer information hittar du på: Kretskort AC DC Transistor F N Extra EMC Filter SKYDD Övervakning Last 1 etc. Djupurladdningsskydd Last 2 Transistor Last 3 Effektmotstånd ECO NEO BAS **NOVA ECO serien präglas av enkelhet, hög kvalité till rätt pris, driftsäkerhet och miljövänlighet. Milletekniks batteribackuper är samtliga primärswitchade med mycket hög verkningsgrad; >80%. NEO serien är certifierad enligt elsäkerhetsgodkännande EN Serien erbjuder hög driftsäkerhet, enkelhet och hög verkningsgrad i kombination med flertalet larmfunktioner som standard. BAS Serien erbjuder flexibilitet, hög tillförlitlighet och avancerad teknik till ett rimligt pris. BAS Serien används främst till anläggningar där kraven är högre och där belastningarna kräver större nätaggregat och längre reservdrifttider. Ny certifierad serie. Lanseras Certifikat: SSF (EN /SSF1014) / Brand (EN 54-4/SBF 110:7), elsäkerhet (EN ) och passerkontroll, **RACK (1HE/2HE) POE *COM Ny certifierad serie. Lanseras Certifikat: Brand (EN54-4 / SBF 110:7), elsäkerhet (EN ). och passerkontroll, PoE serien är en serie smarta batteribackuper / likriktare avsedda för system som kräver Power over Ethernet strömförsörjning. Switchen stöder IEEE 802.3af och IEEE 802.3af Power over Ethernetstandard. Enheter anpassade för systemintegratörer. Certifikat: SSF (EN /SSF1014), elsäkerhet (EN ) och passerkontroll, Bruksanvisning i original. Milleteknik AB Ögärdesvägen 8 B Partille info@milleteknik.se Rev
